Полы с подогревом — как сделать своими руками?

Система «теплый пол» быстро набирает популярность. Намного приятнее ходить по теплой поверхности без опасения простудиться. Сделать такую систему можно своими руками. Об этом и поговорим.

Есть три разновидности подогрева пола. У каждого типа конструкции есть свои недостатки и преимущества. Давайте попробуем разобраться какие именно.

Пол с электрическим подогревом

Система с электрическим подогревом включает в себя регулятор температуры и электрический кабель. Трудность заключается в выполнении стяжки после укладки проводов. Сама процедура несложна. К другим недостаткам можно отнести достаточное количество потребляемой энергии из сети и излучение, которое «идет» от кабеля.

Пол с электрическим подогревом

Сэкономить можно, установив систему «водяной теплый пол». Конструкция состоит из большого количества пластиковых труб, в которых находится вода. К преимуществам относятся: отсутствие излучения, потребления электроэнергии, низкая стоимость. Установка системы своими руками сложнее, чем в первом случае. А опасаться стоит того, что трубы могут лопнуть и соседи снизу будут затоплены.

↑ вернуться к содержанию

Инфракрасный пол

Инфракрасный теплый пол прост в установке своими руками. Дополнительная стяжка не требуется, а сам процесс можно проследить по инструкции. При выходе из строя одной полосы пленки, работу на себя «возьмут» оставшиеся. Количество электроэнергии тратится минимальное.

Устройство пола с пленочным подогревом

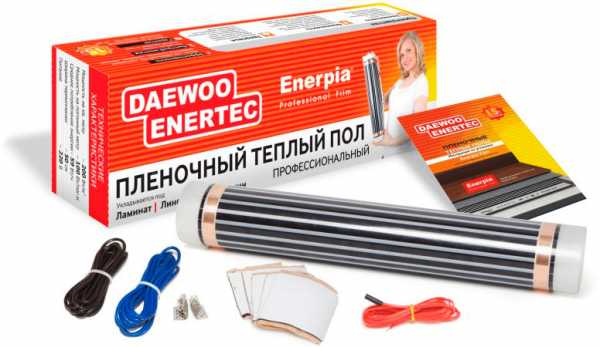

Материалы для установки системы собраны в комплекте, который состоит из:

  1. Теплоизоляционного материала;
  2. Пленки;
  3. Электрических проводов;
  4. Регулятора температуры;
  5. Сенсор контактов и температуры.

На пол укладывается слой теплоизоляционного материала, края которого фиксируются скотчем. Толщина покрытия может доходить до пяти миллиметров. Далее надо определиться с местом расположения регулятора температуры. После этого делается нарезка пленки по периметру пола, которая после укладывается таким образом, чтобы медная полоса оказалась внизу. Контакты должны быть направлены на терморегулятор. Поверх медной полосы устанавливается зажим, на который крепятся провода. К «изнанке» пленки монтируется датчик температуры. Места соединений изолируются.

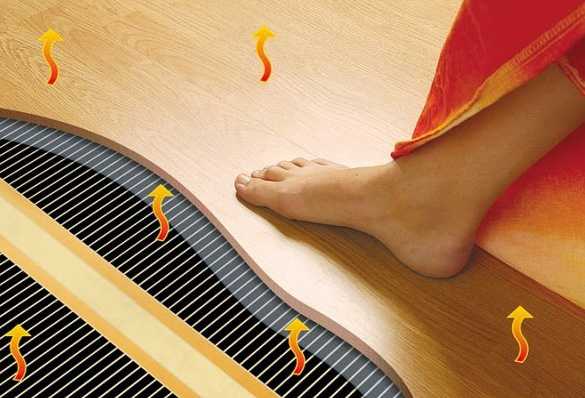

Работа инфракрасного пленочного подогрева

Заключительный этап – «запитка» терморегулятора и присоединение к нему температурного датчика. После проведенных манипуляций осуществляется проверка правильности выполненных работ. Для этого регулятор температуры включается в сеть и выставляется температура нагрева пола приблизительно в 30 градусов. Если изолированные области не нагреваются, не идет дым и не «сыпятся» искры, значит все нормально. Монтаж пленочного теплого пола может быть выполнен своими руками.

После укладки пленки осуществляется монтаж напольного покрытия.

↑ вернуться к содержанию

Водяной пол

Устройство

Есть два типа водяного пола: настильный и бетонный. Настильный тип исключает наличие «мокрых процессов», что сказывается на времени процесса, а бетонный подразумевает под собой закрытие его бетонной стяжкой.

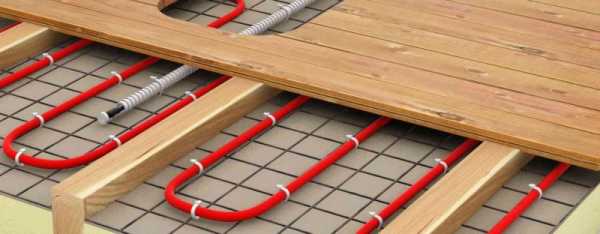

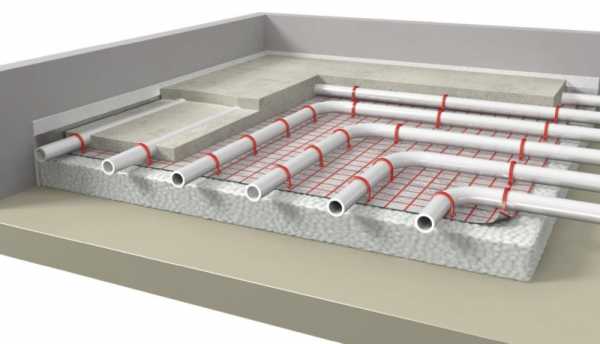

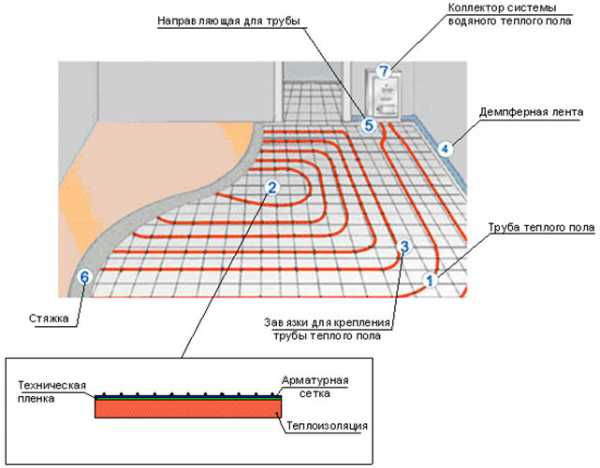

Конструкция водяного теплого пола

Теплоноситель в системе циркулирует по трубам, которые укладываются на поверхность пола, тем самым нагревая его. Помимо этого конструкция состоит из:

  1. Слой теплоизоляции;
  2. Арматурная сетка;
  3. Металлопластиковая или полиэтиленовая труба;
  4. Демпферная лента;
  5. Фитинги;
  6. Крепления для труб;
  7. Электрические или газовые котлы;
  8. Коллекторный шкаф.

Как сделать теплый водяной пол своими руками описано здесь.

↑ вернуться к содержанию

Расчет водяного пола

Перед тем, как приступить к расчету, надо определить необходимый вариант отопления. Можно сделать теплый пол, как дополнение к имеющейся системе отопления, а можно сделать его основным.

Следующий этап – сбор всех данных о помещении, в котором будет осуществляться монтаж. На этом этапе очень важна точность. В противном случае система может не функционировать, либо работать с перебоями. Это повлечет за собой процессы переделывания, которые отнимают больше времени.

Данные, необходимые для расчета:

Чтобы сделать точный расчет водяного пола можно скачать в интернете специальные программы, предназначенные для этих целей, либо же обратиться за помощью к специалистам, заплатив определенную сумму денежных средств.

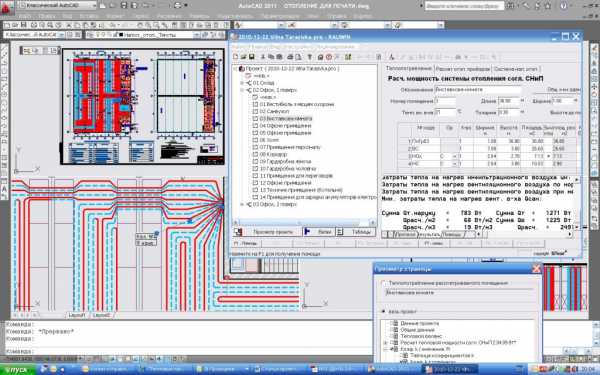

Программа для расчета водяного пола

↑ вернуться к содержанию

↑ вернуться к содержанию

Монтаж водяного пола

После проведения расчета и подготовки инструментов можно начать монтаж водяного пола. Рассмотрим бетонную систему.

Установка пола делится на несколько этапов:

  1. Разбивка помещения на зоны, приблизительно по сорок квадратных метров;
  2. Укладка изоляции на черновую поверхность;
  3. Установка контуров труб и укладка арматурной сетки;
  4. Работы по опрессовке;
  5. Стяжка бетонная;
  6. Укладка чистового покрытия пола.

Разбивка на зоны

Максимальная площадь одного участка – сорок квадратных метров. Отношение сторон – 1:2. Это необходимо во избежание растрескивания стяжки.

Покрытие изоляцией

На зачищенную и выровненную поверхность укладывается теплоизоляционный материал. Он необходим для того, чтобы часть тепла не уходила из помещения через щели в полу. Вместо этого оно будет подниматься к потолку.

Укладка теплоизоляции для теплого пола

Толщина теплоизоляционного слоя не должна быть менее трех сантиметров, максимальная же толщина может доходить до пятнадцати. Все зависит от количества теряемого тепла и конструкции помещения.

Толщина теплоизоляционного слоя не должна быть менее 3 см.,
максимальная же толщина — может доходить до 15 см.
Все зависит от количества теряемого тепла и конструкции помещения.

Демпферная лента укладывается по периметру помещения. После этого на слой теплоизоляционного материала укладывается полиэтиленовая пленка.

Укладка полиэтиленовой пленки на теплоизоляцию

Укладка металлической сетки

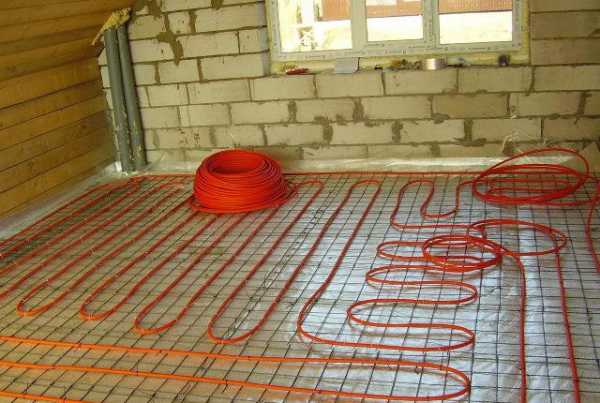

Вместе с монтажом сетки делается и трубный монтаж пола. Сначала укладывается сетка, а на нее монтируются трубы. Можно сделать двойное армирование. Для этого на трубы стелется еще одна сетка.

Укладка металлической сетки

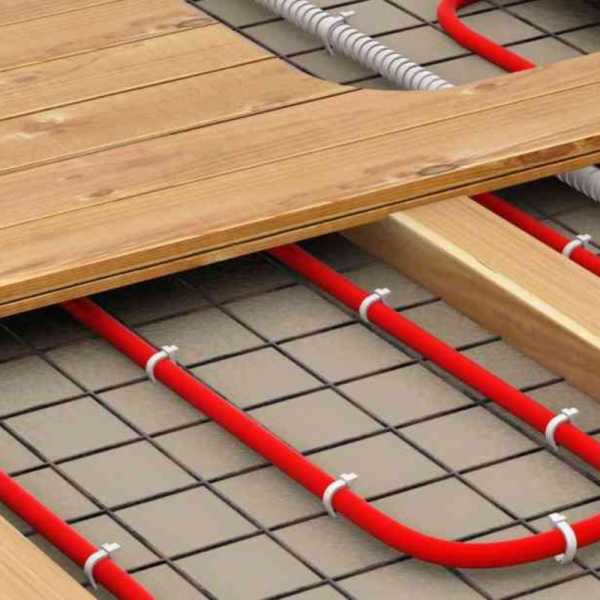

Монтаж труб

А монтаж труб делается следующим образом:

  1. Размер шага при укладке – от 80 до 300 миллиметров. Он уменьшается вблизи наружных стен;
  2. Труба к сетке крепится хомутами в местах компенсационных швов.

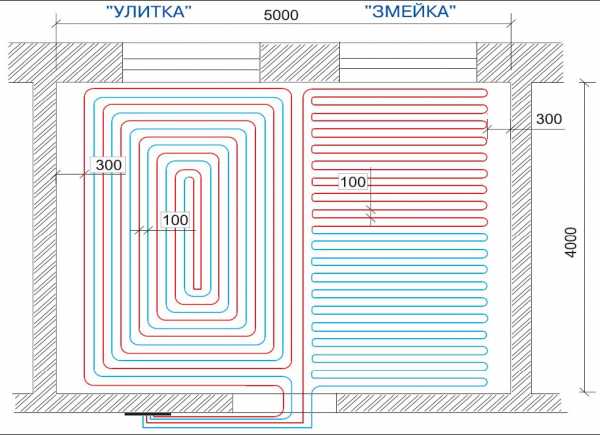

Схемы монтажа труб водяного пола

Для защиты трубы от повреждений, ее можно ввести в гофрированную трубу. Укладывать их можно спиралью, змейкой или иным способом.

Работы по опрессовке

Опрессовка необходима для выявления механических повреждений. Проводится под давлением.

Бетонирование

Предпоследний этап – заливка бетонной стяжки. Проводится только тогда, когда проверена точность предварительных работ и исправлены все недостатки при их наличии. При бетонировании система должна находиться под давлением в 4 бар.

Толщина стяжки – до 70 миллиметров. Делается из смеси песка и бетона или других составляющих.

Укладка чистового покрытия

Последний этап – укладка чистового пола. Делается сразу после высыхания стяжки. Для этих целей можно использовать любой материал, учитывая вкусовые предпочтения: керамическая плитка, ламинат, паркет и так далее.

Если у вас нет опыта проведения подобного рода работ, то придется вызвать специалистов. Во время монтажа можно внимательно наблюдать за процессом, чтобы впоследствии воплотить полученные знания в жизнь.

www.pol-comfort.ru

Как сделать в квартире полы с подогревом — Полы и напольные покрытия

Электрический пол

Обустраивая свое жилье, каждый из нас пытается создать в своей квартире максимально возможный комфорт и уют. Отлично справляются с этой задачей установленные полы с подогревом. Обычно такие работы заказываются квалифицированным мастерам, но технология установки теплого пола не настолько сложная, чтобы домашний умелец не смог с ней справиться. Только необходимо иметь некоторые знания и желание заняться этим делом.

Требования к теплому полу

Системы подогрева бывают нескольких видов. По виду обеспечения выполняемых функций — электрические и водяные. В свою очередь электрические могут быть изготовлены из греющего кабеля, из пленочных материалов и специальных обогревательных стержней. Особенность эксплуатации пол с подогревом — нагревание не только вашей комнаты, но и воздействие повышенной температуры на напольное покрытие.

Поэтому необходимо серьезно отнестись к выбору материалов для напольного покрытия. Они могут выделять вредные вещества. Кроме того, их собственные утепляющие технологии могут препятствовать обогреву при помощи системы теплого пола. Следовательно, на теплый пол с подогревом не стоит стелить, например, линолеум с двойным утеплением.

Водяной пол может быть установлен под любое доступное напольное покрытие. Есть лишь ограничение по установке самой системы водяного пола. Ее нельзя класть в многоквартирных домах, так как это нарушает общую систему теплоснабжения. Если же вы решили все-таки это сделать, необходимо согласование проекта с коммунальными службами. Для частного дома это решение является самым оптимальным и по экономии, и по безопасности эксплуатации, и по долговечности.

Подогрев пола под ламинат может быть осуществлен различными способами. Но нужно помнить, что неравномерное воздействие температур может привести к деформации, растрескиванию покрытия, поэтому есть требования к качеству установки. Температура нагревания не должна быть выше 30 градусов, а мощность пола с подогревом выбирайте около 110 Вт/м2.

Схема укладки

Паркет еще более капризный к температуре. Она не должна быть более 24 градусов. Это покрытие, которое не рекомендуется вовсе стелить на теплый пол. Но, если это необходимо, мощность должна быть не более 130 Вт/м2. Также нецелесообразна установка обогрева под пробку, дерево — материалы, которые обладают очень низкой теплопроводностью.

Самый подходящий вариант напольного покрытия под теплый пол — керамическая плитка. Она отлично проводит тепло. Подогрев может быть осуществлен при помощи любого вида электрического пола и водяного. Также замечательно сочетаются с дополнительным обогревом пол из камня, керамогранита. Мощность под такое покрытие должна быть повышена и составлять 150-160 Вт/м2.

Не покрывайте теплый пол дешевым линолеумом, так как он при нагревании выделяет опасные фенольные соединения. Поинтересуйтесь у продавца перед покупкой возможностью укладки покрытия на пол с подогревом.

Особенности применения

Водяной пол

Теплый пол имеет свои недостатки. Постоянное воздействие тепла на ступни ног может сказаться неблагоприятно на здоровье. Нежелательна установка теплого пола в спальне, так как это чревато головными болями. Однако в некоторых случаях утепление пола необходимо. Например на первых этажах многоквартирных домов или в частном доме.

Свои особенности имеет подогрев пола в ванной комнате. Здесь в основном стелется керамическая плитка, которая легко прогревается. К тому же в этом есть необходимость, так как, выходя из душа на холодный пол, испытывается дискомфорт. Но ванная — помещение с повышенной влажностью и требует дополнительных мер предосторожности при установке электрического пола. Следует соблюсти следующие условия:

  1. Подвести отдельную надежную медную проводку.
  2. Установить защитное заземление.
  3. Подключить устройство защитного отключения (ток срабатывания 30 мА).

Особые требования к бетонной стяжке выставляет кабель для подогрева пола. Если возле него образованы воздушные полости, возможен пробой изоляции и выход из строя всей системы. Поэтому необходимо качественно залить раствором систему.

Впрочем, если ваша квартира находится на первом этаже, для ванной и кухни нет лучшего решения, как электрический теплый пол. Главное, соблюдать все нормы и правила, указанные в документации и иметь некоторые знания в области электричества.

Совет! Электрический теплый пол нельзя укладывать под бытовую технику и мебель без ножек. Это может привести к перегреву. Инструкция по установке содержит информацию о необходимых мерах предосторожности. Если вы неуверенно владеете электрической грамотностью, предоставьте это дело специалистам.

Если вы не желаете пользоваться помощью специалистов для выполнения домашних работ, есть несколько рекомендаций, которые помогут сделать подогрев пола своими руками. Самый подходящий материал для самостоятельной укладки — термопленка. Она потребует менее всего усилий и умений. Дополнительно для ее установки вам потребуется купить:

  • материал для теплоотражения;
  • терморегулятор;
  • электрический кабель питания;
  • изолента или монтажный скотч;
  • пассатижи;
  • заклепки;
  • монтажная сетка (если планируется делать стяжку).

Располагается пленка, отступая 50-70 см от стен по периметру. Установка плинтусов на пол, где располагается термопленка, не допускается. Не стелется она и под мебель. Полосы термопленки монтируются параллельно при помощи зажимов. Затем места подключения изолируются при помощи скотча.

Напольное покрытие на нее возможно постелить сразу без цементной стяжки (кроме бытового линолеума, так как он легко повреждается) . Это может быть и ламинат, и ковролин, и качественный линолеум.

Если сверху на термопленку вы стелете мягкое покрытие (ковролин, линолеум), необходимо основание сделать более жестким. Для этого подкладываются листы фанеры или МДФ.

Если же вас интересует установка полов с подогревом на воде, потребуются дополнительные навыки — приготовление раствора, установка маячков и лаг. Для создания бетонной стяжки нужно приобрести:

  • цемент, песок и посуду для изготовления раствора;
  • строительные маячки;
  • правило;
  • уровень.

Работы выполняются в следующей последовательности.

  1. Удаляется старое покрытие, очищается поверхность от пыли и мусора.
  2. Для качественно выполненной стяжки требуется установка маячков, используя уровень. Затем по маячкам постепенно заливается бетон и выравнивается правилом.
  3. Укладывается теплоизоляционный слой.
  4. Монтируется трубопровод (или укладывается кабель).
  5. Система заливается бетоном.
  6. Стелется напольное покрытие.


Второе покрытие бетоном необходимо не столько для прочности, сколько для равномерного распределения тепла по поверхности покрытия. Для прочности же иногда используют деревянные лаги, между которыми укладываются трубы или кабель. Время высыхания бетонной стяжки 3-4 недели. Чтобы сократить время просушки пола, можно подключить временно водяной обогрев. Но его температура не должна превышать 30 градусов.

sdelai-pol.ru

Как сделать пол с подогревом. Электрический подогрев пола :: SYL.ru

Еще в Древнем Риме был известен пол с подогревом печными газами, но со временем принцип был утерян. В Корее этот способ существовал тысячи лет, и в настоящее время страна является одним из лидеров по изготовлению теплых полов.

Современные технологии обогрева дома через пол реализуют два способа: электрический и водяной. Более удобным является применение электронагревательных элементов. Подогрев горячей водой через пол в многоэтажных домах запрещен. В частном доме его применение выгодно, если используется источник тепла, отличный от дорогостоящего электричества.

По сравнению с радиаторами теплый пол экономичней на 10-15%, поскольку комфортная зона смещается вниз, и на обогрев помещения требуется меньше энергии.

Расчет мощности теплого пола

Если электрический подогрев пола является основным, его мощность должна составлять 180-200 Вт/м2, если дополнительным - 120-140 Вт/м2. Она подбирается силой тока, проходящего через нагревающий кабель, или расстоянием между уложенными витками.

Целесообразно мощность сделать немного больше, чем расчетная, так как терморегулятор отключает обогрев при достижении требуемой температуры. Обогревается около 80% от площади помещения. Отступ от стен составляет 5-7 см. Под бытовой техникой и громоздкой мебелью без ножек кабель не следует прокладывать.

Преимуществом перед радиаторами является равномерность прогрева помещения. За счет этого можно на 2-3 оС уменьшить среднюю температуру, что позволит уменьшить расход электроэнергии. Наиболее эффективным пол с подогревом будет под керамической плиткой. При этом следует помнить, что она может быть не только холодной, но и горячей для ног. Здесь целесообразно применять отдельный терморегулятор, поддерживающий комфортную температуру.

Нагревательные элементы

На современном рынке можно найти следующие нагреватели для пола:

  • кабель;
  • пленочный инфракрасный;
  • мат.

Перед тем как сделать пол с подогревом, следует правильно его подобрать из всего многообразия.

Принцип действия у всех типов элементов заключается в выделении тепла или излучения при прохождении электрического тока.

  1. Кабели подразделяются на резистивные и саморегулирующиеся. Первый имеет постоянную мощность и может быть одно- и двухжильным. Саморегулирующийся состоит из двух параллельных проводников с токопроводящим полимером, расположенным между ними. При изменении температуры на отдельных участках ток в них изменяется, и кабелю не грозит местный перегрев. Он монтируется в цементной стяжке толщиной 3-5 см.
  2. Пленочный инфракрасный нагреватель состоит из проводника в виде полос из ламинированной карбоновой фольги. Электрический ток подается по проводникам к графитовым полосам, которые генерируют инфракрасное излучение, нагревая расположенный сверху настил. В отличие от кабеля, тепло равномерно распределяется на всей поверхности наподобие солнечных лучей. Нагреватель предназначен для укладки без клея и стяжки под напольные покрытия. Он плохо переносит щелочную среду, но с гидроизоляцией его можно уложить под плиточный клей.

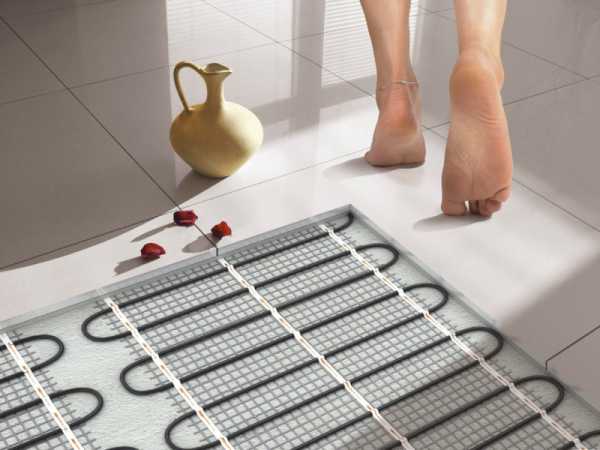

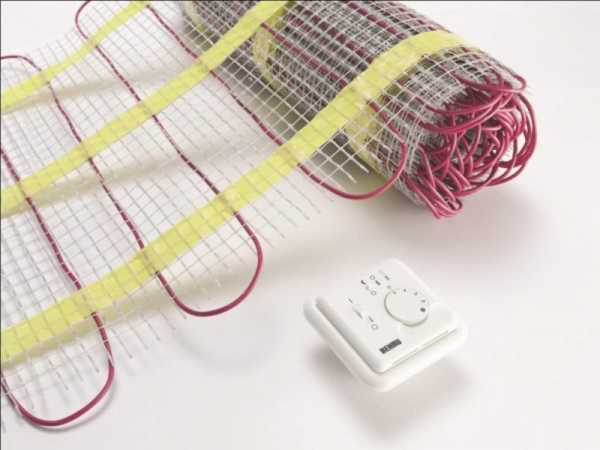

  3. Нагревательный мат - это тонкий кабель с одной или двумя жилами, приклеенный к сетке из стекловолокна. Соединение элементов между собой и с источником питания производится специальными клеммами. Их ширина составляет 0,5 м, а длина может быть разной. Даже для сложной планировки их легко собрать, подключив друг к другу клеммами. Стыки дополнительно скрепляют с помощью герметика или скотча. Маты можно располагать в клеевой прослойке при укладке плиток. При этом не требуется гидроизоляция.

Как смонтировать теплый пол

Существуют разные способы, чтобы создать теплый пол. Подогрев в каждом из них осуществляется определенным типом нагревателей.

Подготовительная работа

В большинстве случаев применяют теплоизоляцию, особенно если пол с подогревом служит главным средством отопления. В качестве материала применяют пенополистирол плотности 35. В зависимости от того, что располагается внизу, его толщину выбирают следующим образом:

  • бетонная плита на грунте - 100 мм;
  • балкон или 1-й этаж с холодным подвалом - 50 мм;
  • первый этаж с отапливаемым подвалом - 30 мм;
  • помещение выше первого этажа - 20 мм.

Теплоизоляция приклеивается или крепится дюбелями (одновременно с сеткой). Полы при необходимости выравниваются. Если перекосы большие, укладывается черновая стяжка. Пол обрабатывается грунтовкой, улучшающей адгезию клея и предохраняющей от плесени. На утеплитель укладывается пленка гидроизоляции. Вдоль стен укладывается ленточный гибкий теплоизолятор. Можно использовать полосы из пенопласта.

Под терморегулятор в стене делается углубление и штроба до пола.

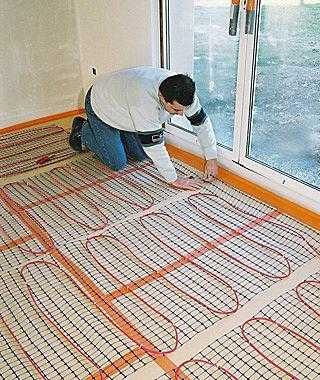

Укладка кабеля

Пол с подогревом своими руками можно выложить, если правильно выполнять все инструкции. Нагревающий кабель укладывают с заданным шагом в форме змейки. Его фиксируют на металлической сетке монтажной лентой.

В стене устанавливается терморегулятор. Его размещают в монтажной коробке, зафиксированной алебастром в углублении стены. Из нее через штробу выводится гофрированная трубка с проводами, которая заходит в зону обогрева. Датчик температуры располагается между витками провода. Сразу следует продумать вариант его замены без разрушения стяжки. Места, где подогрев не требуется, следует обходить.

После монтажа измеряют сопротивление кабеля, а также проверяют электрический подогрев пола на работоспособность, после чего его обесточивают до конца работы.

Стяжка

Стяжка готовится из раствора цемента с песком в соотношении 1:3 с добавкой пластификатора. Пол будет прочным, если ее толщину сделать не менее 3 см. Для армирования в смесь можно добавить фиброволокно. Укладка производится по маякам, с выравниванием раствора правилом. Как только стяжка просохнет, укладывают керамическую плитку на специальный клей, предназначенный для теплого пола. Окончательное затвердевание происходит в течение месяца. Раньше этого времени пол включать нельзя.

В качестве покрытия под подогрев полов ламинат также можно использовать, но он должен быть изготовлен специально для этой цели. Обычный материал боится низкой влажности, а также выделяет вредные вещества при нагревании.

Как эксплуатировать теплый пол

Теплый пол удобен тем, что к нагревателям нет прямого доступа. Кроме того, при его использовании температура нагрева небольшая. Обычно пол включают на 70% от максимальной мощности. В нашем климате лучше применять его в качестве средства дополнительного подогрева. Использование теплого пола в качестве основного источника обогрева - это не самый экономичный способ из-за высокой стоимости электроэнергии.

Особенно удобно применять электропол там, где используется керамическая плитка. Ее высокая теплопроводность требует дополнительного подогрева, чтобы не создавать для ног дискомфорта. При этом производится обогрев всего помещения.

Заключение

Электрический теплый пол с подогревом создает комфорт при его применении как дополнительного источника. Его можно укладывать в цементную стяжку, в слой плиточного клея или непосредственно под ламинат. Уникальность элементов заключается в том, что любой из них обеспечивает необходимый обогрев поверхности пола и помещения.

www.syl.ru

Как сделать пол с подогревом: обзор вариантов подогрева, фото

Поговорим о том, как сделать пол с подогревом, какой пол выбрать и на что следует обратить внимание при установке такого тёплого пола. Сделать жильё более уютным, с благоприятным микроклиматом поможет установка подогрева пола в вашем доме.


В современном мире жилья полы с системами подогрева перестали быть привилегией исключительно наиболее обеспеченных людей. Комфорт и уют в вашем доме это то, на что следует обратить внимание заранее, при проектировании и строительстве своего дома. Именно по этому, вопрос как делать теплый пол дома нужно задавать в самом начале ремонта.

Теплые полы бывают как основным, так и как дополнительный источник отопления в доме. Но даже дополнительным такое отопление никогда не будет лишним. Полы с подогревом обеспечивают равномерное отопление жилья, таким образом, тепло попадает во все участки жилой зоны дома, избавляя дом от холодных участков. Полы с подогревом видео:

В холодное время года или при плохой погоде полы становятся наиболее комфортным и тёплым местом вашего дома, что особенно важно, когда в доме есть маленькие дети или вы просто не переносите холод.

В сравнении с обычными, настенными отопительными радиаторами, такое отопление более экономное и эффективное как источник тепла в доме. Как делать теплый пол дома, чтобы он начал экономить, ведь это наша задача.


Основной секрет тёплого пола заключается в том, что нет конвекционных потоков воздуха, их отсутствие уменьшает количество пыли в воздухе жилого помещения, также постоянно сохраняется постоянная влажность воздуха, так как температура пола с подогревом на 2-3 градуса выше, чем температура воздуха в помещении.



При этом верхние слои воздуха остаются более прохладными тем самым создаётся более комфортный и приятный микроклимат в помещении. Деревянный пол с подогревом – это шикарное решение, для тех кто любит комфорт и натуральность, ведь можно всегда ходить босиком.

Электрическая система отопления полов.

Использование электрических систем подогрева пола, позволяет достаточно экономно использовать электроэнергию, так как система отопления имеет установленную систему терморегуляции, таким образом, обеспечивая контроль температуры и расход электроэнергии.

Системы терморегуляции позволяют устанавливать более низкую температуру нагрева пола при повышении температуры на улице или включать такое отопление, например при холодных или дождливых периодах погоды в тёплое время года, тем самым избавляясь от сырости в доме.

Использование термостатов в системах обогрева пола предотвращают его от перегревов и ожогов, помимо всего нагревательные элементы и проводка отопления находятся герметично под слоем цементной стяжки. Полы с подогревом электрические цена:

Нагрев пола в данном виде отопления происходит за счёт специального нагревательного кабеля. Кабель, который применяется для отопления пола, имеет специальное изоляционное покрытие, которое надёжно предохраняет его от влаги и увеличивает срок службы.

Кабель преобразует пол в большую отопительную панель, которая распределяет равномерно тепло по поверхности пола. Такая система электрического отопления позволяет установить различную температуру в разных частях жилого помещения.

Положительной стороной такого отопления является простота при расчете требуемой мощности для полноценного отопления жилья, простота установки, электрооборудование систем подогрев пола простоты в обслуживании. Полы с подогревом электрические цена:

Для таких систем отопления при ремонте не стоит раскрывать весь пол. Достаточно с помощью специальной аппаратуры найти место повреждения кабеля и провести ремонт на локальном участке, а затем восстановить покрытие пола.

Также можно отметить, что термостаты электрических полов отопления позволяют регулировать температуру нагрева в пределах 0,5 градусов. Современные термостаты оснащены датчиками температуры, которые определяют температуру пола или воздуха, тем самым поддерживая оптимальную разницу температуры.

Также такие системы имеют функцию таймера, сводя обогрев пола к минимуму или полностью его отключая. Когда вы уходите из дома на работу система автоматически выключается и за час до вашего прихода домой включает обогрев, тем самым существенно экономится электроэнергия. Полы с подогревом электрические цена:

Помимо кабельных элементов нагрева пола существует ещё и специальные плёночные панели инфракрасного обогрева. Принципиальные особенности инфракрасного обогрева полов заключаются в простых законах физики, и работают также как и другие виды инфракрасных обогревателей.

Принцип работы заключается в том, что ток проходит через резистивные панели углеродного волокна и при их нагревании начинают излучаться инфракрасные волны тепла. При использовании систем инфракрасного отопления подогрев пола нагревается также воздух в помещении.

Хорошая особенность тёплых полов с системами инфракрасного нагрева является в высокой энергоэффективностью, 99% потребляемой энергии преобразуется в тепло.  Деревянный пол с подогревом инфракрасного нагрева – это экономично, экологично и очень комфортно. Полы с подогревом видео:

Водяная система отопления полов.

Основным элементом систем водяного отопления пола является система водяных трубок, по которым циркулирует нагретая вода. Такие трубки могут изготовляться из, металлопластика, полибутилена, полиэтилена. Данные материалы имеют следующие приимущества, такие как легкость, гибкость и невосприимчивы к коррозийным процессам, также эти материалы устойчивы к высоким перепадам температуры и не боятся морозов.

Материалы, используемые для изготовления трубок напольного водяного отопления безопасны и нетоксичны, и имеют гарантийный срок эксплуатации более пятидесяти лет.


Полы с водяным подогревом изменяют циркуляцию воздуха в помещении, равномерно распределяя тепло сверху вниз, что позволяет избежать перегретых зон или слегка подогретых участков помещения.

В связи с тем что тепло распределяется на всей поверхности напольного отопления, достигается требуемую температуру 25 ° С, у подножия, и 20 ° C в верхней части помещения, при таких системах отопления мы избавляемся от конвекции воздуха в помещении, на ряду с обычными настенными радиаторами отопления.

Такие системы также комплектуются системами регуляции тепла, для контроля комфортной температуры. Недостатками этой системы можно назвать в небольшом снижении высоты помещения при установке из-за своих габаритов и значительной стоимости и сложности установки во время сборки такой системы отопления. Полы с подогревом видео:

mydesignclub.info

Полы с подогревом своими руками: советы по укладке

Ни для кого не станет новостью, что огромное количество времени вы проводите именно на кухне. Мало того, что данное помещение предназначено для приготовления пищи, так плюс ко всему, приглашая домой гостей, хозяева дома также в большинстве случаев накрывают стол именно на кухне. Естественно, что холодный пол на кухне вряд ли кому-то понравится. Также стоит сказать, что повышенная влажность в данном помещении достаточно часто приводит к появлению на напольном покрытии грибка и плесени. Исправить сложившуюся ситуацию можно посредством теплого пола. Для того чтобы сэкономить денежные средства на данном виде работ, можно осуществить процесс укладки теплого пола самостоятельно. Поговорим о том, как монтировать полы с подогревом своими руками.

Схема пола с подогревом.

В данный момент в процессе ремонтных работ большинство хозяев отдают предпочтение именно теплым полам. Ведь посредством них можно создать комфортную и уютную атмосферу на собственной кухне. Не так давно подогрев укладывали непосредственно в стяжку. В настоящее время благодаря современным технологиям полы с подогревом монтируются прямо под плитку, паркетную доску или ламинат.

Установка теплого пола

Каждый человек знает о том, что если долго ходить с холодными ногами, то можно впоследствии заболеть простудой. Более того, в период, когда отключают отопление, находиться в доме или квартире более чем некомфортно ввиду холода и сырости. Так вот, эти все проблемы можно решить, просто установив полы с подогревом.

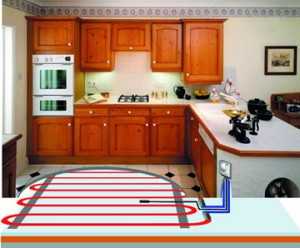

Схема теплого пола на кухне.

Прежде чем приступить к закупке необходимо материала, нужно подумать, какое именно назначение будут нести полы, а также произвести требуемые расчеты.

Предварительно нанесите на бумагу вашу кухню и зрительно расставьте все имеющиеся на ней предметы. Отдельно нужно сказать про то, что мебель, у которой имеются ножки, в расчет брать не нужно.

Далее вам потребуется вычислить общую площадь помещения и вычесть из нее площадь, на которой имеются предметы. Итоговый результат и станет той площадью, на которой будут монтироваться теплые полы.

Для того чтобы определить длину нагревательной секции, нужно вычислить произведение площади под обогрев и удельной мощности секции. Тут важно учитывать такие моменты: если вы будете использовать пол исключительно как источник дополнительного тепла, то мощность секции не должна превышать 120 Вт/кв.м, в случае если подогрев будет основным источником обогрева в помещении, то не менее 150 Вт/кв.м.

Что касается подготовки к монтажу, то тут вам необходимо будет убрать всю имеющуюся в помещении мебель и демонтировать старый пол. Обязательно проверьте стяжку на ровность посредством специальной линейки. Если плоскостность стяжки нарушена, то ее необходимо восстановить при помощи специальной самовыравнивающей смеси.

Схема подключения терморегулятора.

Для терморегулятора необходимо сделать нишу. Для этих работ вам потребуется перфоратор. Начиная с ниши проштробите канал, в котором будет расположен силовой кабель, кабели температурного датчика и секции нагрева. Чтобы в последующем у вас была возможность заменить датчики, в параллель трубе из пластика уложите гофрированную трубу, в которую и помещается датчик.

Тот конец трубы, у которого имеется заглушка, нужно выпустить на черновой вариант пола таким образом, чтобы от стенки оставалось расстояние равное 60 мм. Для заделки штробы используйте специальный гипс для строительных работ. Таким же образом на строительный гипс прикрепляется монтажная коробка терморегулятора.

Вернуться к оглавлению

Как правильно укладывать пол с подогревом на кухне?

Отдельно нужно сказать, что, прежде чем укладывать теплоизоляционный материал, поверхность необходимо как можно лучше очистить и выровнять. Только после этого укладывают полосы теплоизоляции, швы которых скрепляют посредством скотча. Поверх теплоизоляции крепится лента для монтажа. Для этих целей вам потребуются дюбели. Монтажная лента должна крепиться с интервалом в 0,5 м. Она необходима для того, чтобы в последующем можно было фиксировать петли секции для нагревания.

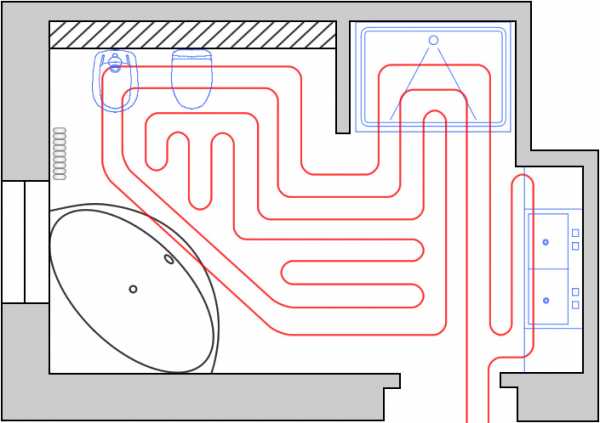

Схемы раскладки труб теплого пола.

Кабель не должен пересекаться. Петли, в свою очередь, должны быть плавными и не иметь изломов. Не забывайте про то, что расстояние от стенки должно быть как минимум 50 мм. На монтажной ленте есть специальные язычки, к которым и нужно прикрепить концы кабеля. После того как вы уложите нагревательную секцию, ее необходимо залить стяжкой, в состав которой входят цемент и песок. Толщина ее должна быть не более 5 см.

По сути, ваш пол готов к укладке декоративного покрытия. Первый раз включать обогрев нужно не ранее чем через месяц после залития стяжки.

Вернуться к оглавлению

Советы по укладке теплого пола на кухне под плитку

  1. Пропускайте места на кухне, где установлена мебель или иные предметы. Таким образом вы в последующем сможете существенно сэкономить свои денежные средства на оплате электроэнергии.
  2. Наносите раствор на пол только после того, как будете уверены в том, что пол работает. Только в том случае, если все работает как надо, и нет никаких повреждений, можно переходить к нанесению стяжки.
  3. Не торопитесь! Дайте смеси как следует просохнуть и только после этого начинайте укладывать плитку. На сушку может уйти примерно 14 дней. Ни в коем случае не включайте пол до высыхания смеси. В противном случае вам не избежать перегорания кабеля.
  4. Для затирки и склеивания как нельзя кстати подходят гибкие смеси. Именно они являются идеальным вариантом для пола с подогревом.

После того как вы положите плитку, полам нужно дать примерно месяц на высыхание.

Только по истечении указанного времени можно включать пол.

Вернуться к оглавлению

Нагревательный мат — альтернатива теплому полу

Для того чтобы получить пол с подогревом, вы можете отдать предпочтение нагревательному мату, для укладки которого вам потребуется учитывать несколько простых, но очень важных правил.

  1. Первое, что вам предстоит сделать, — это составить план-схему нагревательных матов, на котором будет учтено расположение мебели.
  2. Далее вы должны подумать, где именно будет расположен регулятор температуры. После этого нужно сделать распаечную коробку и канавку в стенке и в основании пола. Канавка нужна для укладки проводов соединения и температурного датчика пола.
  3. Укладка мата предусматривает проведение работ в два этапа: сначала мат раскатывают по всему периметру помещения, исходя из ранее намеченной схемы, и только после этого его разрезают и протягивают. Тут тоже действует правило, что теплым полом можно начинать пользоваться только по истечении месяца.

Что касается прокладки инфракрасной пленки под плитку, то она устанавливается точно так же, как и нагревательный мат. Пожалуй, тут имеется только одно единственное отличие: в обязательном порядке должен быть уложен теплоизоляционный материал. И только после этого можно укладывать пленку.

В любом случае какому бы варианту укладки теплого пола вы ни отдали предпочтение, вы можете быть уверены, что напольное покрытие с подогревом будет для вас более чем удобным. Вам больше не нужно будет ходить по квартире в носках, дабы избежать простудного заболевания. Просто включайте пол на нужную температуру и наслаждайтесь теплом и комфортом вашего жилища.


kuhnyamoya.ru

Подогрев пола своими руками (инструкция с фото и видео)

Мало кому нравится ходить босиком по полу, когда за окном минусовая температура, поэтому утепление полов уже не первый год является одной из самых популярных услуг.

В свое время для этих целей использовались радиаторы, но они имеют ряд недостатков: воздух поднимается к потолку, а на уровне пола остается прохладным. Да и пространство у стены, где радиаторов нет нагревается плохо. А теплый пол гарантирует равномерное нагревание всего помещения и это способствует комфортному проживанию. Подогрев своими руками сделать нетрудно.

Теплый пол гарантирует равномерное нагревание всего помещения и способствует комфортному проживанию.

Электрическая схема

Полы с подогревом своими руками можно делать двумя способами — электрическим обогревом и водяным. Подогрев электрической системой имеет то достоинство, что она может регулироваться. Для этого используется терморегулятор с помощью которого можно сделать любую температуру теплого пола, и все это в дальнейшем поддерживается посредством специальной автоматики. Если подогрев сделан таким способом, то это дает полную гарантию безопасности и никаких сбоев в работе не будет — при малейших неполадках система автоматически отключается. Единственным недостатком является то, что потребляется большое количество электричества. Но полы с электрическим подогревом стелются без труда.

Полы с электрическим подогревом вполне безопасны, легко стелются, а также имеют возможность регулировки температуры.

Перед установкой надо определить место, где будет установлен термостат. Для этих целей в стене выдалбливается отверстие и в него устанавливается монтажная коробка, делается это на высоте до 1 м. Потом к месту установки коробки подводится сеть электрического питания и заземления.

Монтаж осуществляется следующим образом: полы разбираются, поверхность выравнивается и делается бетонная стяжка. Поверх бетона кладется слой (теплоизоляционный материал), это не дает уходить теплу вниз. Все эти работы без всякого труда выполняются своими руками, для этого нужно обладать самыми элементарными навыками. Теперь нужно наложить нагревательный кабель, экранировать его, поместив в стальную пленку. Это делается для того, чтобы в дальнейшем защитить кабель от повреждений, а еще для того, чтобы уменьшить электромагнитное излучение в системе обогрева.

Простая система подогрева своими руками доступна как для квартир, так и для частных домов.

Кабель необходимо нагреть до 55 градусов, таким образом гарантируется пожарная безопасность. Примечательно то, что при использовании такой системы можно использовать любые напольные покрытия, которые можно уложить своими руками. Однако не стоит укладывать на полу чересчур плотный ковролин, а еще стоит воздержаться от использования паласов на толстой резиновой основе. Эти покрытия менее эффективны для обогрева.

Такая доступна как для жителей частных домов, так и для обитателей городских многоэтажек. Система отличается простотой — отсутствует процедура монтажа труб, их не надо подключать к теплоснабжению, нужно просто проложить электрический кабель и подсоединить его к электрической сети. Подогрев такой системы не требует никаких разрешений.

Перечень необходимых инструментов для создания электрической системы подогрева своими руками довольно прост.

Для того чтобы такая система контролировалась легче, стоит отдать преимущество программируемым термостатам. Это позволит использовать систему электрического обогрева только в то время, когда в доме есть люди, таким образом электричество не расходуется зря. На этом монтаж электрических теплых полов заканчивается и можно не сомневаться в том, что даже в самую холодную погоду в доме всегда будет тепло и уютно. Особенно это важно, когда в доме есть дети. Для установки такого пола нужны следующие инструменты:

  • перфоратор;
  • молоток;
  • монтажная лента;
  • гофрошланг.

Вернуться к оглавлению

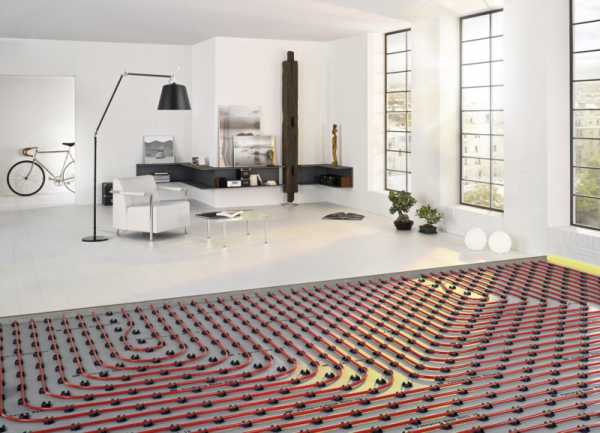

Водяной аналог

Нагревательным элементом при водяном обогреве является труба из полимерных материалов, через которую идет горячая вода. Полы с подогревом, сделанные таким способом, отличаются высокой эффективностью и надежностью. Для того чтобы утеплить полы таким образом, понадобятся трубы большой длины, что обеспечит более равномерное распределение тепла по всей поверхности, а температура в нагревателе при этом может находиться на низком уровне. При этом следует отметить, что температура воды не должна превышать 55 градусов.

Водяная система подогрева полов отличается высокой эффективностью и надежностью.

В системе водяного подогрева чаще всего используются трубы из металлопластика, диаметр которых составляет 14-25 мм, а толщина до 2,7 мм. Достоинство таких труб заключается в том, что они не подвержены ржавчине и легко гнутся, что при монтаже своими руками является важным качеством. Трубы должны укладываться на расстоянии 10-35 см друг от друга, а от стены труба должна находиться на расстоянии 7 см.

Устанавливается такая схема водяного обогрева следующим образом: основание укрывается теплоизоляционным материалом (если пол граничит с подвалом или грунтом, то необходимо проложить двойную гидроизоляцию, что не даст влаге попасть в систему обогрева). Теперь необходимо положить «системные плиты», а между ними прокладываются трубы. После монтажа и укладки труб вся сеть заливается бетоном. Полы с таким подогревом очень долговечны. Если говорить о ценах, то стоимость установки с водяным обогревом выше, чем электрической системы. Однако полы с водяным подогревом не требуют большого количества электрической энергии. Для того чтобы такая система функционировала бесперебойно, нужно обеспечить циркуляцию воды по трубам, для чего используется водяной насос. Для установки таких полов потребуется разрешение жилищно-коммунальных служб.

Водяную систему обогрева лучше использовать в частных домах ввиду сложности подключения к центральному отоплению.

Систему такого подогрева лучше всего использовать в загородных домах, потому что в городской квартире могут возникнуть проблемы, связанные с монтажом и подключением к сети центрального отопления. Чтобы осуществить монтаж теплых полов в этих условиях, понадобятся следующие инструменты:

  • крепления для трубки;
  • дюбель-гвозди и саморезы;
  • маячковый профиль;
  • перфоратор;
  • молоток;
  • шпатель;
  • ножницы по металлу;
  • металлическая линейка.

Вернуться к оглавлению

Общие рекомендации

Монтаж теплого пола осуществляется на любую основу — прямую и сухую. Перед установкой теплых полов необходимо вынести из комнаты всю мебель, а потом сорвать старые напольные покрытия. Иногда необходимо осуществить работу по выравниванию, это делается при помощи бетонной стяжки. Надо отметить те места, где стоит трудноперемещаемая мебель, и приготовить место, где будет установлен терморегулятор, вывод батарей и подвод электросети.

Когда осуществляется укладка слоя теплоизоляции (в этом качестве можно использовать пенопласт, пробковые панели или пенополистирол), то после укладки ее необходимо зафиксировать скотчем. Бетонная стяжка, которая кладется сверху, по своей толщине не должна превышать 1 см. Это делается для того, чтобы проводка не соприкасалась с теплоизоляцией, в результате чего может возникнуть перегрев и кабель сломается. Если под полом находится теплая комната, то подогреваемые полы делаются без теплоизоляции. Подогрев нужно выбирать по особенностям помещения.


Showcase Lodzhiya Body

Услуги мастеров

Мастер отделочных работ,
Стаж 5 лет, ООО «Стальсервис»

Мастер отделочных работ,
Стаж 12 лет, ИП Явшев

Мастер отделочных работ,
Стаж 7 лет, ООО «Мастерстрой»

moyalodzhiya.ru

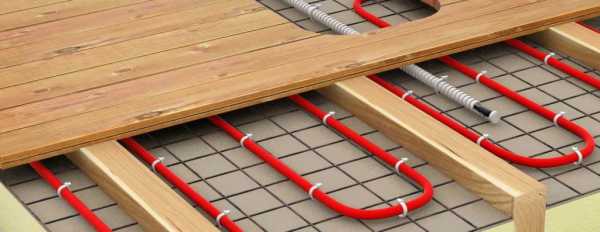

Деревянный пол с подогревом: секреты комфортного жилья

Деревянный пол с электрическим подогревом и уют дома – основа благополучного и здорового проживания в нём. Каждому обитателю жилого пространства важно чувствовать себя в нём максимально комфортно. Тёплый, деревянный пол не столько роскошь, сколько необходимость, требуемая человеку для отличного самочувствия. Поэтому многие жильцы современных квартир и домов устраивают деревянный пол с водяным или электрическим подогревом.

Деревянный пол с электрическим подогревом



Тёплый пол в доме можно сделать с помощью системы электрического подогрева. Существует несколько моделей таких изделий:

  • электрокабели в мотках, различающиеся степенью нагрева и количеством производимоготепла;
  • нагревательные маты — система кабелей, закреплённых на специальной сетке. Удобная модификация, при которой теплопроизводящие элементы располагаются на одинаковом расстоянии друг от друга и зафиксированы на заводском основании. Это позволяет быстро и без особых физических затрат сделать теплые деревянные полы;
  • инфракрасный плёночный пол, представляющий собой ленту с вмонтированными в неё металлизированными контактами. В середине полосы есть чёрная сетка, которая выделяет требуемое тепло;
  • карбоновые стержни, действующие по тому же принципу, что и инфракрасный пол.

В деревянном доме предпочтительнее использовать инфракрасные плёночные нагреватели. Это идеальный вариант для монтажа тёплого пола на доски. Его можно класть в помещениях небольшой площади, до 30 кв.м. Такой теплый пол имеет температурные ограничения до 27 градусов.



Электрический тёплый пол представляет собой токопроводящую систему, состоящую из группы нагревательных элементов. Они питаются от кабеля, проведённого к источнику электричества. При монтаже следует учесть, что провод должен лежать свободно, ничем не пережиматься, не соприкасаться с теплоизолирующим материалом и деревянными деталями пола.



При желании сделать комфортное и надёжное отопление посредством электропола следует учесть, что он должен занимать не меньше 70% общей площади этой поверхности.

Монтаж деревянного пола с электрическим подогревом

Электрический тёплый пол в доме можно обустроить двумя способами:

  • смонтировать нагревательные маты;
  • провести на полу греющий кабель.

В первом случае работы можно выполнить самостоятельно, монтаж теплого пола осуществляется проще и быстрее. Пол поднимается не более, чем 3 мм. Значит, идеально подходит для помещений с низкими потолками. Однако такая система теплого пола отличается низкой мощностью, поэтому используется только как дополнительный источник тепла.

При укладке греющего кабеля полы приподнимаются боле, чем на 30 мм. Укладывать самостоятельно под деревянный пол их не рекомендуется. Желательно получить консультацию специалиста.

Оба вида подогрева можно делать под любое напольное покрытие.

Для укладки инфракрасных матов делают следующие шаги:

  • готовят деревянное основание: устраняют неровности пола, значительные дефекты, грунтуют;
  • кладут слой теплоизоляционного материала;
  • равномерно расстилают полоски с нагревательными элементами;
  • устанавливают датчик температуры теплого пола;
  • фиксируют кабель;
  • поверх матов распределяют тонким слоем выравнивающую строительную смесь;
  • далее стелют напольное покрытие или кладут плитку;
  • обязательно устанавливают терморегулятор теплого пола.

Если предполагается класть кафель на доски с тёплым электрическим подогревом, рекомендуется положить ровнитель в 2 слоя.

Греющий кабель обычно укладывают на бетонную стяжку, сделанную на арматурной сетке. Её можно сделать поверх деревянных полов. При этом надо учитывать, что полы станут выше примерно на 30 мм и больше.

  • на плотно лежащие доски без явно выраженных дефектов кладут полотно теплоизоляции или теплоотражающую подложку;
  • далее бросают арматурную сетку;
  • на неё пластиковыми стежками крепят греющий кабель;
  • поверх наливают бетонный раствор и распределяют ровным слоем;
  • после его затвердения расстилают гидроизоляцию;
  • далее кладут прослойку под определённое напольное покрытие: под плитку – клей, под ламинат – подложку.

Кроме этого, следует установить датчик температуры в гофрированной трубке и терморегулятор.

Существует ещё один вариант укладки тёплого электрического пола на деревянное основание: в бетонную стяжку, созданную поверх досок, на монтажную ленту.

Во время укладки и при последующей эксплуатации важно соблюдать правила безопасности, так как электричество – может нанести вред здоровью и имуществу людей.

  1. Действовать по инструкции.
  2. Не следует самопроизвольно менять длину кабелей.
  3. Соблюдать температурный режим в помещении: он должен быть не ниже -5 градусов.
  4. Перед включением системы важно убедиться в полной сухости стяжки.
  5. Кабель тёплого пола не должен располагаться под тяжёлой мебелью.

Среди множества достоинств пола с электрическим подогревом есть недостатки такого устройства. Главное – большие энергозатраты при эксплуатации. Если возникает потребность в создании тёплых полов в доме, стоит всё несколько раз просчитать и определить возможную выгоду. Важно выяснить общую стоимость системы и расходов на оплату электроэнергии.



Тёплый водяной пол



В деревянном доме можно сделать тёплые водяные полы. Они требуют хорошего основания. Половые доски могут не выдержать нагрузки на них от нагревательных элементов и бетонной стяжки, на которую обычно монтируется водяной пол.

Чтобы сделать конструкции более лёгкой, кабель обогрева (трубы) кладут в «воздушную подушку». Тёплый водяной пол состоит из полых трубок, по которым впоследствии течёт горячая вода. Она отдаёт тепло полу и по нему становится приятно ходить.



При этом используются бесшовные пластиковые, металлопластиковые и металлические трубы диаметром 16 мм. Они устанавливаются с шагом, который составляет в среднем 20-30 см и подводятся к системе центрального отопления или автономно работающему котлу с насосом.



Технология монтажа тёплого водяного пола заключается в следующих операциях.

  1. Тщательно очищают доски от пыли и мусора, заделывают щели и трещины раствором по дереву, сколачивают и укрепляют деревянные половицы.
  2. Пропитывают полы антисептиком, прогрунтовывают их, покрывают гидроизолирующим составом.
  3. На черновом полу настилают теплоизолирующее полотно, например, Пеноферол, которое крепят степлером на деревянных досках. Важно, чтобы верхний слой был металлизированным. Если этого нет, то следует использовать фольгу.
  4. Затем кладут и крепят трубы, соединяя их между собой в единую систему.
  5. Далее в нижней части помещения по всему периметру наклеивают специальную демпферную ленту. В процессе эксплуатации теплый пол будет нагреваться и расширяться. Бетон при этом может растрескаться. От этого убережёт эта лента.
  6. Далее заливают бетонную стяжку, стараясь скрыть трубы, но не допускать слишком большой толщины (3-5 см). Это позволит облегчить деревянную конструкцию пола.



В доме такой пол можно сделать в любом помещении. Бетон отлично проводит тепло. Воду в системе трубок необязательно нагревать до высокой температуры. Достаточно 40 градусов. Даже при таком нагреве на теплом полу будет комфортно. Благодаря такому устройству тепло от труб будет отражаться в фольге и переходить к напольному покрытию.



Рекомендуемая специалистами длина одного замкнутого контура должна составлять не более 80-100 метров. В помещениях по площади более 30-40 м2 следует сделать 2-3 контура. В противном случае жидкость будет быстро остывать. Например, в комнате размером 6х6 м кладут трубы с шагом в 20 см. длина контура с учётом длины на подключение к котлу составит почти 100 м.



В качестве финишного материала можно использовать ламинат, линолеум, ковролин и даже кафельную плитку. Если в случае с электрическим обогревом нельзя создавать тяжёлую нагрузку на поверхность, то при смонтированной водяной системе в этом нет нужды. Здесь можно специально не проектировать расстановку мебели и предметов обстановки.



Тёплый водяной пол можно сделать и без бетонной стяжки, сухим способом. Однако такой метод может грозить потерей тепла, так как древесина плохо его проводит. Чтобы этого избежать проводят следующие действия,

  • уменьшают шаг между водяными трубами;
  • создают отражающие поверхности (дефлекторы).



Тёплый пол в деревянном или каменном доме – важная часть общего благоустройства. Благодаря ему можно создать благоприятную атмосферу в жилище

Видео, как уложить и подключить электрический теплый пол.

Просмотрено: 5 467

pol-pro.com
