Устройство теплого пола с водоциркуляционным подогревом своими руками

Технология монтажа теплых полов уже давно перестала быть коммерческой тайной единичных фирм. Сегодня любой желающий может изучить устройство теплого пола с водоциркуляционным подогревом, нюансы установки и выполнить монтаж своими руками.


Из всего семейства теплых полов именно водяной стал наиболее популярным. Это обусловлено его экономичностью, безопасностью и долговечностью. Этап проектирования системы с водоциркуляционным подогревом действительно сложен и его лучше доверить профессионалу.

Водоциркуляционный теплый пол — сложная в монтаже конструкция

Что же касается монтажа и установки компонентов, то здесь не требуются высокотехнические знания, лишь некоторый опыт в строительной сфере, поэтому уложить водяной теплый пол своими руками для многих становится вполне реальной задачей.

Устройство водяных теплых полов

Теплые полы с водоциркуляционным подогревом устроены из двух основных составляющих: распределительного узла и контура отопления.

  • Коллекторный узел обязательно включает насос, который обеспечивает циркуляцию воды в системе, и смеситель со всеми сопутствующими соединениями. Для управления нагревом, особенно в случае подключения к общей системе радиаторного отопления рекомендуют также установить терморегулятор. Для водяного пола устанавливают ручной или автоматический терморегулятор.
    Преимущества автоматического в возможности задать предельный параметр напряжения, по достижении которого терморегулятор отключает систему, и она начинает остывать. На небольших площадях теплые полы чаще оснащены ручным управлением, а там, где теплый пол является основной или единственной системой теплоснабжения, целесообразнее приобрести заводской насосно-смесительный узел.

Монтаж водяного теплого пола

  • Рекомендуют составлять проект с коллекторами, которые позволяют отдельно отключать каждый контур это не только облегчит эксплуатацию, но и усилит надежность системы. Даже если уже решено делать водяной теплый пол своими руками, то в вопросах проектировки лучше обратиться к профессионалу.
  • В контур напольного отопления входит собственно труба с теплоносителем, который передает тепловую энергию окружающим материалам. Контур укладывается на пенополистирольную плиту и заливается стяжкой, поверх которой уже стелиться напольное покрытие. Вместе эти слои создают так называемый «сэндвич» теплого пола.

Трубы для теплого пола

Основой всей системы являются именно трубы и тот факт, что они расположены под слоем стяжки говорит о необходимости выбрать качественный материал.

Схема: устройство водоциркуляционного теплого пола

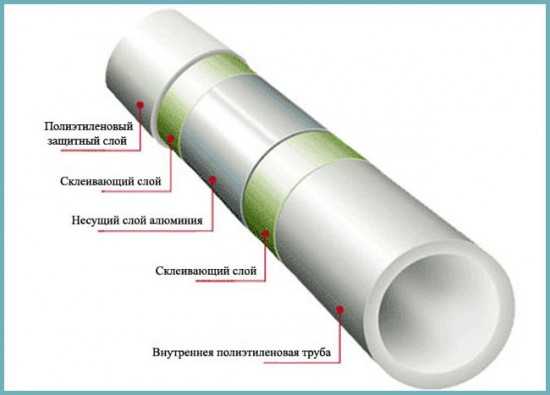

Для водяных теплых полов используют металлопластиковые, полибутеновые, медные, стальные и полипропиленовые трубы, которые отвечают следующим характеристикам:

  • Изделия должны иметь особый защитный слой, препятствующий доступу кислорода и влаги;
  • Показатель теплопроводимости – 0,43 Вт/мК;
  • Коэффициент линейного расширения – не менее 0,025 мм;
  • Рекомендуемый диаметр трубы 16-18 мм;
  • Выбирая производителя, лучше отдать предпочтение известным компаниям, которые дают гарантию на товар.

Совет! Оптимальными трубами для устройства водяной системы являются полипропиленовые трубы из сшитого полиэтилена PEX или термостойкого PERT.

Калькулятор расчета теплого, водяного пола

Для правильного расчета всех составляющих данной системы водяного обогрева пола, воспользуйтесь нашим калькулятором

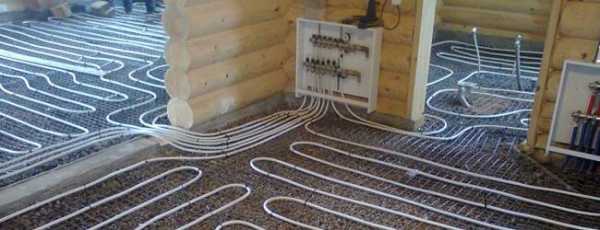

Раскладка труб

  • Трубы вдоль внешних стен должны укладываются плотнее, чем вдоль внутренних или посередине комнаты, но не менее, чем с шагом 10 см. Отступ от внешних стен – 15 см.
  • Если на полу присутствует стык между плитами, трубы кладут по обе его стороны, а пересекающие укладывают на металлические гильзы.

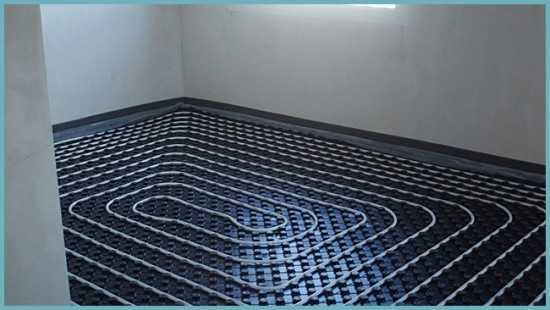

Раскладка труб

  • Что касается способа укладки, то можно выделить два наиболее распространенных: спираль (улитка) и змейка (зигзаг). Улитка более равномерно прогревает площадь, а змейка незаменима, если водяной теплый пол укладывается в помещении, расположенном даже с минимальным с уклоном.
  • Максимальное расстояние между трубами – 25 см.
  • На больших площадях практикуют двойную спираль или змейку.

Монтаж водяного теплого пола

Установка теплого пола с водоциркуляционным подогревом проходит в несколько этапов. Первым является подготовка основания. Площадь расчищают от строительного мусора, грязи и выравнивают. На готовой поверхности не должно быть перепадов, больших, чем половина сечения трубы. Снизу по периметру стен укладывают демпферную ленту, она служит компенсационным швом между полом и стенами.

Готовое основание теплого пола

Трубонесущее основание

Подложка под трубы призвана предупредить потерю тепла через пол направить ее исключительно вверх.
Следующим этапом станет подготовка основания под греющие трубы. В зависимости от условий проведения работ используют разные способы:

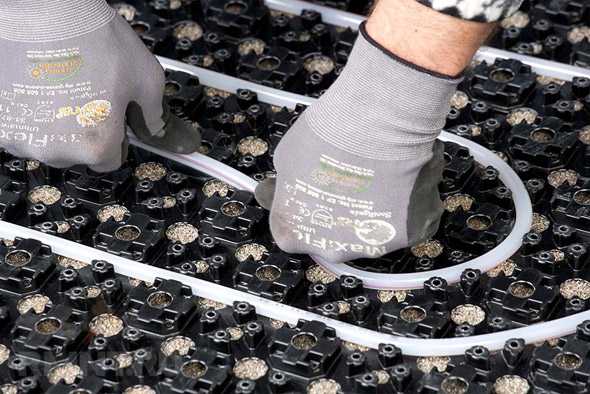

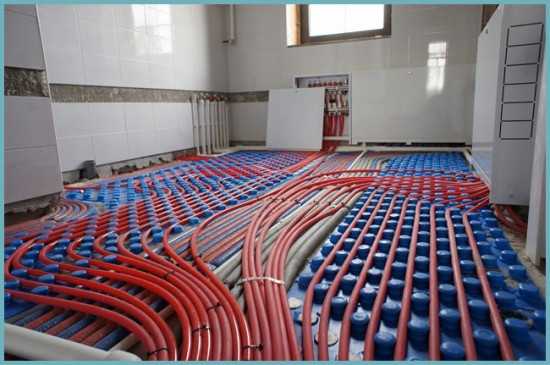

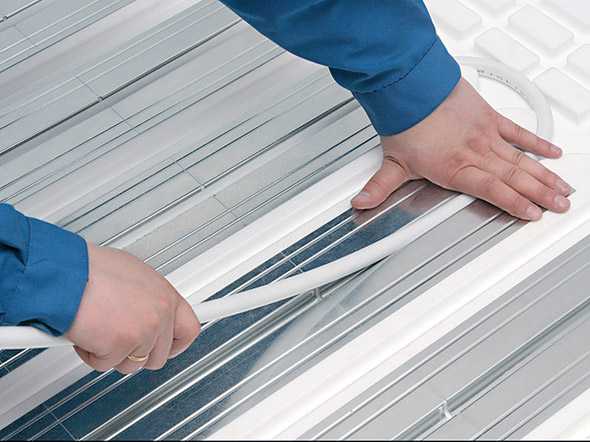

  • Профильные теплоизоляционные плиты, являются универсальным материалом и сочетает в себе гидро-термоизоляцию и фиксационные элементы для труб, выступы на панелях, в которые укладываются трубы. Такая подложка предпочтительней, если устанавливается водяной теплый пол своими руками.Плиты требуют значительно меньшего объема работы, просты в монтаже и отличаются хорошими техническими характеристиками.

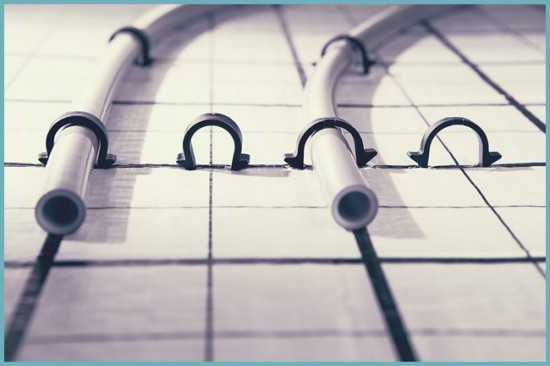

Трубы для теплого водяного пола

  • Альтернативой их применению может быть монтаж многослойного «сэндвича». Первый слой теплоизоляция, чаще используют листовой полистирол или вспененный полиэтилен. Сверху его застилают гидроизоляционной пленкой и выбирают способ фиксации труб: металлическая сетка, якорные скобы или фиксирующие шины, они же крепежные планки или монтажные рейки. На них трубы укладываются на высоте 2-5 мм над поверхностью, таким образом стяжка охватывает всю их греющую поверхность.
  • И классический способ гидроизоляции пола с последующей заливкой стяжки.

Деформационные швы

Компенсационные швы в стяжке нужны в помещениях с длинной стены более чем 8 метров, в прямоугольных комнатах с соотношением стен 1:4 или в комнатах нестандартной планировки. В квартирах и частных домах, где теплый пол в одной комнате редко превышает 20 кв.м., деформационный шов обычно делают только один – в проеме двери. Он представляет собой ленту толщиной 1 см, которая прокладывается на всю толщину стяжки. Каждая труба, которая проходит через ленту укладывается в пластиковую или металлическую гильзу.

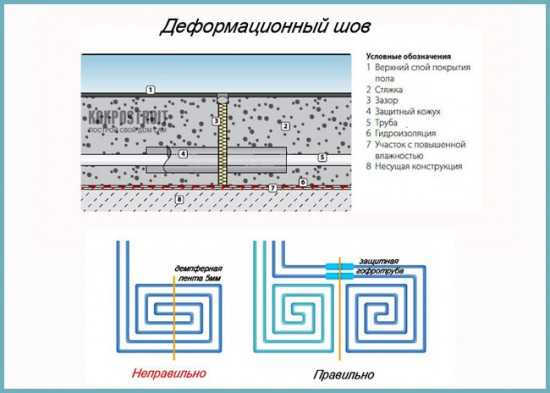

Схема: деформационный шов

Опрессовка системы

Опрессовка – процесс проверки системы на качество соединений труб, фитингов и поиск заводских дефектов. Систему наполняют водой или воздухом. В случае с водой течь покажется сама, а если трубы наполнены воздухом, их придется обмылить мыльным раствором. Преимущества опрессовки водой также заключается в возможности опробовать систему и запустить теплый пол перед заливкой стяжки.

Схема: соединение труб

Важно! При монтаже теплых полов используют только специальные трубы, предназначенные для таких систем, а не для горячего или холодного водоснабжения. Также в стяжке запрещено оставлять шовные трубы или изделия из черного металла.

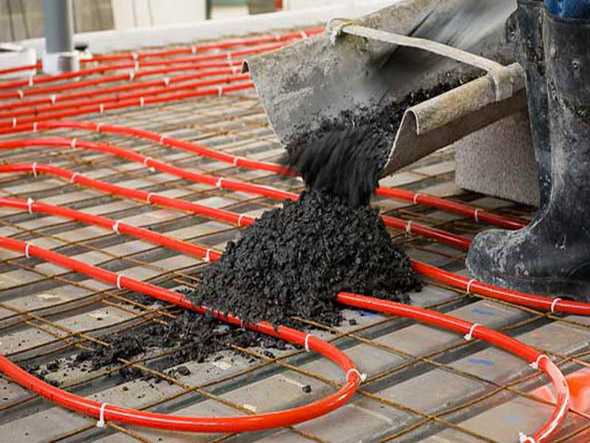

Бетонная стяжка

В качестве стяжки для теплых полов подходит обычная цементно-песчаная смесь. Для улучшения эластичности в нее добавляют специальные пластификаторы. И если толщина обычной стяжки должна быть не менее 5 см, то с пластификатором – не менее 3.

После высыхания стяжки, выполняют пуск теплого пола в рабочем режиме. Запускают систему в течение нескольких дней, каждый раз поднимая температуру с начальной + 20°С на +5°С до достижения проектной. Также проверяют работу распределительного узла и терморегулятора, если он был установлен.

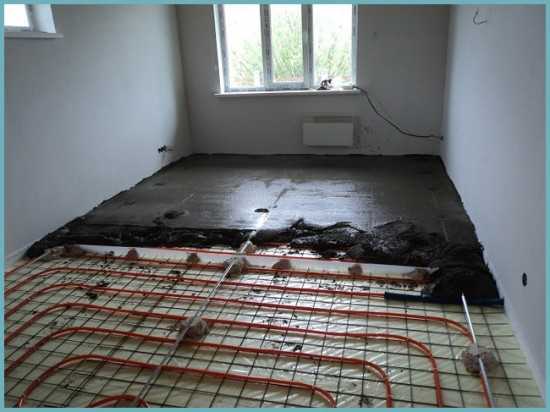

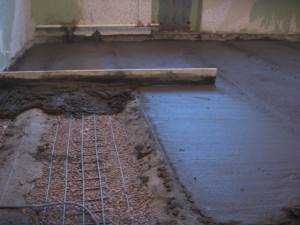

Стяжка над теплым водяным полом

Напольное покрытие

Кафельная плитка, керамогранит и мозаика позволяет обеспечить максимальную теплоотдачу. Возможен монтаж паркета, ламината, ковролина и линолеума если эти материалы обладают техническими характеристиками, которые позволяют стелить их на теплый пол. Под любое напольное покрытие подбирается подходящая подложка.

Некоторые рабочие моменты монтажа теплого пола с водоциркуляционным подогревом можно посмотреть на видео.

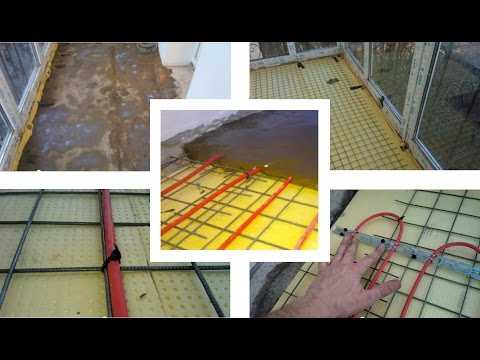

Теплый пол своими руками: видео

Водяной теплый пол: фото



sandizain.ru

Теплый пол своими руками — видео, фото и рекомендации профессионала

Что такое «теплый пол»? Если рассматривать данную отопительную систему с конструктивной точки зрения, то это простая схема распределения гибких труб, по которым в качестве теплоносителя течет горячая вода. Она может поступать из централизованной системы или нагреваться за счет автономно установленного котла. Специалисты сегодня отдают предпочтение именно такой системе отопления. Они считают ее оптимальной, потому что нагрев производится по всей площади пола, а тепло поднимается снизу, равномерно распределяясь по всему пространству помещения.

Так как температура пола будет самой высокой, затраты на нагрев теплоносителя можно сократить. Так что во всех отношениях система «теплый пол» выигрывает перед всеми остальными. При этом, выбирая данную схему отопления для своего собственного дома или квартиры, многие потребители задаются вопросом, а можно ли сделать своими руками теплый пол — видео обязательно посмотрите на этой странице.

Ответ на поставленный вопрос однозначный – да, можно. Процесс этот не очень сложный. Конечно, понадобятся навыки работы со специальными инструментами, а также знания о том, как располагать трубы и подключать систему. Всю эту информацию вы почерпнете из нашей статьи, поэтому давайте двигаться вперед.

Устройство теплого пола

Как уже было сказано выше, система теплого пола представляет собой уложенные в бетонное основание трубопроводы, которые могут быть изготовлены из сшитого полиэтилена или металлопластика. Именно эти два варианта пластиковых труб отличаются хорошей гибкостью, теплопроводностью и небольшим линейным расширением. Но трубы это еще не все.

Необходимо добавить, что теплый пол может работать только на теплоносителе с небольшой температурой. Представьте, если пол будет слишком горячим — по нему вы просто не сможете ходить. А если в доме смешанное отопление, и установлены еще и радиаторы, то температура горячей воды в общей системе будет доходить до +95С.

Такой теплоноситель использовать в теплых полах не разрешается. Чтобы привести температуру к необходимому уровню, устанавливается специальное устройство, которое называется узлом смешения. В нем смешивается в определенных пропорциях вода из напорной и обратной магистрали. Тем самым достигается понижение температуры теплоносителя, который поступает в систему теплых полов.

Достоинства и недостатки

Прежде чем разбирать, как сделать водяной теплый пол своими руками, необходимо рассмотреть вопросы, касающиеся плюсов и минусов данной системы. Начнем с достоинств:

  • Малозатратный способ монтажа. Экономия средств на приобретение оборудования и инструментов практически сводится к нулю.
  • Система теплых полов может быть совместима с любыми напольными покрытиями.
  • Для этого отопления подойдет любой тип теплоносителя и способ его подачи.
  • Большая экономия в плане сохранения тепла, а значит, уменьшение потребления топлива.
  • В помещениях, где установлен теплый пол, увеличивается полезная площадь за счет демонтажа радиаторов.

Недостатки:

  • Не во всех квартирах можно использовать этот вид отопления. Совместимость с центральными сетями — это редкость.
  • Ограниченные возможности регулировать нагрев воды. В автономных системах это сделать еще можно, но в центральных практически нет.
  • Если не уследить за протечкой, то велика вероятность затопления нижних этажей.

Конечно, это далеко не все преимущества и недочеты. Но для устройства данной схемы именно они, в основном, имеют значение. Все остальное не так важно.

Монтажный процесс

Начнем с того, что определим основные моменты, которые будут влиять на качество и эффективность работы:

  • Во-первых, независимо от того, есть ли под помещением другое отапливаемое, под трубопровод необходимо подложить гидроизоляционный материал.
  • Во-вторых, многое будет зависеть от теплопроводности напольного покрытия. Чем этот показатель выше, тем лучше работает отопление, и тем меньше тратится топлива.
  • В-третьих, трубы необходимо залить бетонной стяжкой. Это увеличит прочность системы в целом и площадь теплоотдачи. Дело в том, что бетон будет тоже нагреваться и отдавать тепловую энергию в помещение через отделочное покрытие.

Есть один элемент в системе «теплый пол», который носит название коллектора. Что это такое? По сути, это узел смешения, но с некоторыми добавлениями в плане распределения теплоносителя. Здесь соединяются трубы магистрали подачи и обратки общей отопительной системы дома, плюс регулировочные элементы в виде вентилей, кранов и заглушек. Обычно этот узел продается в магазинах в уже готовом виде, так что комплектовать его и собирать самостоятельно нет необходимости.

Подготовительный этап

Хотите вы того или нет, но укладывать трубопровод на неподготовленную поверхность не рекомендуется. Что же входит в подготовку? В первую очередь половое основание нужно выровнять и заделать дефекты. Для этого обычно используется цементная стяжка. Сделать ее не проблема, главное — взять правильное соотношение цемента и песка. Оптимальный вариант — один к трем. Но если вы сомневаетесь, что сможете правильно смешать компоненты, то можно приобрести готовые сухие смеси. Их сегодня в огромном ассортименте предлагают производители.

Заливаем стяжку

Чтобы их приготовить, необходимо лишь смешать смесь с водой, для чего на упаковке есть инструкция. Строго придерживайтесь ее — это гарантия получения качественного раствора для стяжки. Очень важный момент — пол с нанесенной на нее стяжкой должен быть максимально ровным, особенно это касается горизонтальности поверхности. После того как стяжка хорошо просохнет, необходимо на нее сверху уложить гидроизоляционный материал. Самый простой вариант из данной категории — это полиэтиленовая пленка. Но учтите, что ее толщина не должна быть меньше 200 микрон. Не хотите рисковать — положите ее в два слоя.

Внимание! Рулонный гидроизоляционный материал укладывается полосами внахлест относительно друг друга. Размер смещения полос — не меньше 10 сантиметров. Края материала заделываются строительным скотчем.

Далее по всему периметру комнаты по полу к стенам прикрепляется специальная демпферная лента. Этот материал похож на скотч — он самоклеющийся. Для чего нужна демпферная лента? У нее лишь одно назначение — скомпенсировать тепловое расширение стяжки, которая будет заливаться поверх теплого пола. Соответственно, ширину ленты придется подбирать с учетом всех слоев, укладываемых на половое основание.

Следующий этап подготовительного процесса — это монтаж утеплителя. Все, как обычно, начинается с выбора теплоизоляционного материала. Если комната, где устанавливается теплый пол, расположена на первом этаже, то размер теплоизоляции должен составлять 25-30 сантиметров. Если этажом выше, то можно использовать небольшой слой в несколько сантиметров. В плане выбора сегодня рынок предлагает огромный ассортимент. И здесь, как говорится, дело хозяйское.

Но обратите внимание, что утеплитель на пол должен обладать высокими прочностными характеристиками. Поэтому рекомендуется использовать плотные материалы, к примеру, пенополистирол или его экструдированный экземпляр. Есть на рынке и другие теплоизоляторы, которые соответствуют высоким требованиям современности. Так что выбирайте.

Обратите особое внимание на плиточные теплоизоляционные материалы, которые изготавливаются специально для системы теплых полов. На их поверхности вырезаны канавки под трубы. Такие плиты сокращают временные расходы на монтаж и делают весь процесс очень удобным. Здесь важно правильно уложить панели, чтобы пазы соединялись в одну линию.

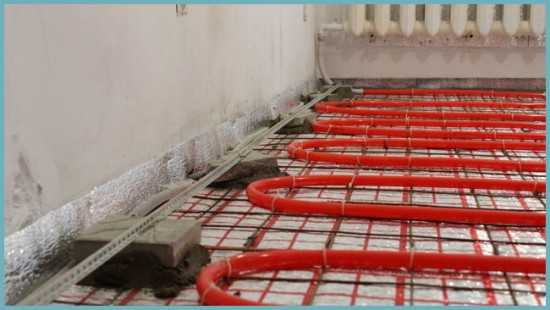

Способы укладки труб

Теплые полы — экономическая отопительная система

В настоящее время специалисты предлагают два вида укладки трубопроводов:

  1. Параллельный. Трубы располагаются в одном направлении и соединяются между собой скругленными перемычками. Такое расположение напоминает змейку. Простой и дешевый вариант с одним достаточно большим недостатком — температура на входе всегда будет гораздо выше, чем на выходе. Поэтому рекомендуется вход теплоносителя устанавливать у окон или у внешних стен. Обычно такой вид соединения используют в небольших помещениях.

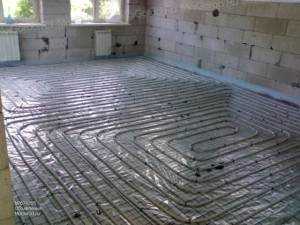

  2. Спиральный. В этом случае труба укладывается по спирали с одним конструктивным нюансом — трубопровод подачи и обратки располагают параллельно друг друга. В конечном итоге получается двойная спираль. Тем самым обратная магистраль подогревается контуром подачи теплоносителя. Это оптимальное решение, но затратное, поскольку количество используемых труб вырастает вдвое. Такой способ монтажа используется в больших по размерам пола помещениях.

Обратите внимание! Для системы теплого пола подойдут трубы диаметром 20 миллиметров. Но особое внимание обращайте на производителя. В этом плане скупиться нельзя, потому что трубопровод собирается и монтируется не на один год. Так что качество превыше всего.

Если в качестве теплоизоляционного материала вы используете не готовые плиты со штробами , а что-то другое, то вам придется приобрести еще и армирующую сетку. Ее укладывают на утеплитель, а трубы крепят непосредственно к ней. Это можно сделать хомутами или вязальной проволокой. Но можно в данном случае обойтись и без арматуры. Для этого трубопровод крепят к теплоизолятору с помощью тех же хомутов и клипс. Это проще, менее затратно и быстрее. Но в данном случае, чтобы создать прочное и надежное крепежное основание, необходимо точно распределить клипсы и хомуты по всей длине трубопровода.

Чтобы сделать это, нужно сначала распределить сами трубы. Оптимальный вариант расстояния между ними — 30 сантиметров. Но данный показатель может быть изменен, если дело касается участков у окон, входных дверей или у внешних стен. Здесь можно укладывать трубопровод с расстоянием между элементами в диапазоне 15-20 сантиметров. И еще один нюанс — расстояние от стен до труб должно составлять 7-10 сантиметров.

Внимание! В настоящее время готовые коллекторы для системы «теплый пол» могут обслужить трубу длиной 60 метров. Если длина трубопровода увеличивается, то необходим монтаж дополнительных коллекторов. Однако запомните, что каждый установленный коллектор должен обслуживать определенную длину трубопровода практически одинакового размера

Подключение теплого пола

Монтаж системы теплых полов

Итак, водяные теплые полы готовы, и теперь необходимо подключить всю отопительную систему и проверить, как она работает. Здесь все просто — подключаются входная и выходная трубы к коллектору. Все производится с помощью сварочного аппарата и фитингов. После чего в систему подается горячая вода под большим давлением (такой процесс называется опрессовкой). В это время нужно проверить все стыки на предмет появления протечек. Если все нормально, то работа вами выполнена на отлично.

Что остается сделать? Остался последний этап — заливка стяжки. Здесь выполняется все то же самое, что касалось и нижнего залитого слоя. Некоторые мастера укладывают поверх трубопроводов армирующую синтетическую сетку как залог прочности нового напольного основания. Ничего плохого по этому поводу сказать нельзя, но даже без армокаркаса залитый пол будет надежным и прочным.

После того как новый пол достигнет своей марочной прочности — на это уходит до нескольких недель — можно начинать укладку напольного отделочного покрытия.

Заключение по теме

Выбирая вариант утепления основания в виде теплых полов, необходимо правильно подобрать схему и систему. Но отметим, что данный вид отопления с каждым годом завоевывает все больше сторонников. И здесь за основу выбора потребители принимают всего лишь два критерия — экономию топлива, а значит, и средств из семейного бюджета, а также эффективность такого отопления. Равномерное распределение температуры по всему объему пространства — это залог комфортного в нем проживания. Но хотелось бы добавить и простоту монтажа. Об этом свидетельствуют фото и видео, размещенные на этой странице нашего сайта.

Автор: Семен Князев

Поделиться материалом:

Комментарии и отзывы к материалу

polmechty.ru

Как сделать теплый пол своими руками

Как сделать теплый пол своими руками

Тёплым полом называют системы отопления, основанные на принципе нагрева в помещениях воздуха от полового настила, таким образом обеспечивающего регулярное поступление тепла снизу, т.е. в качестве отопительного  прибора здесь выступает непосредственно греющий пол.  А варианты системы греющего пола бывают разные.  Самые на сегодня распространенные принципы  подогрева пола — это электрические системы или водяные, которые подключаются к автономной системе отопления либо к централизованной, если таковая возможность имеется.

Монтаж электрического теплого пола

Полы с электрическим подогревом на сегодняшний день являются самым пока распространенным способом. Здесь несколько вариантов. В зависимости от исполнения электрический пол может быть кабельным, пленочным  либо стержневым. Что касается собственно принципа обогрева, то это может быть конвекционный пол или же инфракрасный.

Если проводить сравнение с  радиаторным отоплением, то вне зависимости от вида теплого пола, любой из них обладает рядом преимуществ.  Специалисты относят к таковым равномерное распределение температуры не только по высоте помещения, но и по горизонтальной плоскости; и отсутствие  аллергенного  эффекта.

По сложившейся традиции тем, кто не готов сейчас читать длинную статью по теме, предлагаю посмотреть качественное информативное видео об основных правилах монтажа напольных систем отопления.

Водяные электрические трубы с нагревающимся кабелем внутри

Такие  системы монтируются непосредственно в стяжку пола. Их сегодня широко используют практически под все известные напольные покрытия. Это может быть самая разнообразная плитка, включая ПВХ, а также дерево, ламинат,  линолеум. К исключениям можно отнести, пожалуй, только натуральную пробку или паркет. Последний может рассохнуться. А пробка — из-за того, что имеет низкую теплопроводность. Такие новшества в строительных технологиях, как жидкостный теплый пол на электрической основе,  сегодня уже нередко рассматривается как полноценная система отопления.  Надо признать, что мало где это пока реализовано. Но попытки есть, и успешные. Большинство же пользователей относятся к теплому полу в стяжке как добавочному  обогреву для повышения комфорта в доме.

Многие опасаются, что водяной теплый пол, будучи  электрическим, может перегореть. Как правило, такого не происходит, если система смонтировано грамотно. Ведь  кабельная система находится в жидкости, причем незамерзающей. Ремонт обычно выполняется так же, как в случае классического водяного пола, т.е. заменяется поврежденный участок трубы на новый и производится двустороннее муфтирование.

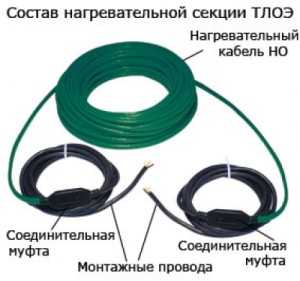

Электрический кабельный тёплый пол производятся промышленностью в двух видах: нагревательными  секциями; нагревательными матами на специальных катушках.

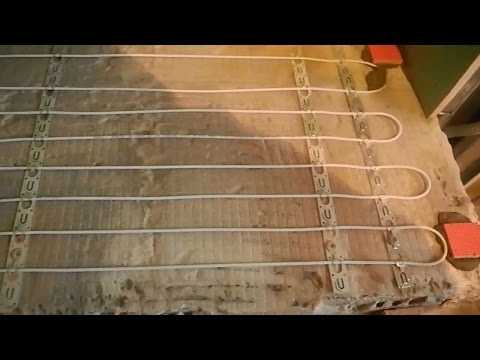

Нагревательные секции помещают в цементно-песчаную стяжку

Каковы между ними различия? Главным образом отличие касается способа монтажа. В устройство пола монтируется электрический греющий кабель, к нему подводится через терморегулятор электричество. С виду нагревательный кабель похож на самый обычный, но его назначение в другом — он не передает электросигналы или мощность на расстояния, но преобразовывает проходящий по нему ток в тепло. Обычно в любом кабеле  малая толика электроэнергии преобразовывается в тепло: 1-3 %, к тому же принимаются системные меры по её снижению.

Для нагревательных матов как раз все выглядит с точностью до наоборот — энергия на 100 % должна преобразоваться  в тепло, что же касается выделения мощности на единицу длины кабеля (так называемое удельное тепловыделение), то это является важнейшим техническим параметром нагревательного кабеля.

Нагревательные маты — тонкие кабельные системы, они состоят из тонкого двухжильного нагревательного кабеля, который монтируют в монтажную сетку с постоянным шагом

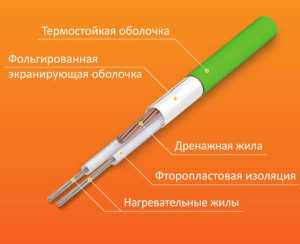

Строение двужильного кабеля

Нагревательные маты укладываются непосредственно в слои плиточного клея или же в тонкую стяжку.

Кабель применяют одножильный либо  двухжильный. Укладывая одножильный, нужно оба из его концов вернуть в одну точку. При укладке двужильного нет нужды возвращать его второй конец к исходному месту. Подходят  для плитки, камня, керамогранита. При монтаже тонких  нагревательных матов уровень пола поднимается на пару-тройку сантиметров.

Этот сравнительно молодой вид электрических тёплых полов. Он появился буквально в самые последние годы, но интенсивно завоевывает популярность.  Чем привлекает? У пленочных теплых полов нагревательным элементом служит специальная пленка. Ее нередко называют инфракрасной, и такое название уже широко вошло в обиход. Но оно не вполне корректно — на самом деле любое тепло есть следствие инфракрасного излучения. На текущий  момент основные страны, которые производят нагревательную пленку, это Южная Корея и Голландия. Южнокорейские компании являются основными поставщиками нагревающейся пленки в Россию и страны СНГ. Существуют разные модели пленки, отличающиеся шириной и мощностью. Некоторые виды возможно укладывать под плиточный клей для кафеля.

На сегодняшний день известны два вида пленочного пола:

  1. углеродный (иногда называемый ошибочно  графитовым;
  2. биметаллический.

Углеродный  — это термопленка, представляющая собою резистивный элемент, помещенный между двумя слоями лавсановой пленки; соединения параллельно углеродных тепловых элементов. Плёнку можно успешно использовать с целью  обогрева любого помещения. Она может служить как основным, так и дополнительным источником отопления. С ее помощью можно также осуществлять обогрев открытых площадок. Термопленку размещают на любых поверхностях: на стенах, на полу, потолке.

Греющая пленка снискала любовь пользователей в том числе по той причине, что с ее помощью легко и просто монтируется тёплый  пол.  Причем оперативный он не только в плане сборки — столь же легко его можно убрать при необходимости, а, свернув в рулоны, хранить без проблем столько времени, сколько потребуется.

Биметаллический.  Тонкая полиуретановая пленка, у которой внутри  находится защищенное патентом двухслойное соединение: внизу сплав алюминия с некоторыми добавками, вверху  — сплав меди с добавками. Пленка закатывается в сплошные рулоны, которые разделяются на квадраты-секции  размером 0.585×0.545 см. Секции по необходимости нарезаются.  По краю секции проходит разомкнутая проводящая ток шина, соединенная зигзагообразным проводником (толщиной 1 мм с шагом в 1 мм). Эта пленка, которая разработана специально для укладки под такие декоративные покрытия пола, как ковролин, ламинат, линолеум, но совершенно не годится под плитку. Максимальная температура, которая рекомендованана терморегуляторе +27  град. C. Это связано со спецификой  различных декоративных покрытий.  Например, если рассмотрим особенности поведения при нагреве дерева, то, оказывается, что температурный максимум для него +28 град. C. Если температура превышает этот предел, дерево может начать рассыхаться со временем. Так как в данном варианте  заземление отсутствует, необходимо подключаться через УЗО либо дифференциальный автомат.

Укладка

Такая система может разгрузить систему традиционного радиаторного отопления.  А в том случае, если мощностей водяных полов будет достаточно для компенсации тепловых потерь помещения, она может и полностью компенсировать т.н. классику.

Современные системы отопления полом применяют сегодня всюду: их можно встретить в  многоэтажных постройках, в частных малоэтажных домах и коттеджах, а также в отдельных квартирах, торговых павильонах и супермаркетах, спортивных и иных сооружениях, вплоть до подогрева спортплощадок и больших стадионов и ангаров.  Мало того, теплый водяной пол нередко обогревает дороги с подъездными путями и даже взлетно-посадочные полосы.

Системы универсальны. Их можно монтировать и в теплоцентраль, и в автономную отопительную  систему.

Жидкостный теплый пол, поскольку дает равномерное распределение тепла, позволяет использовать теплоноситель с более низкой температурой.  Интересно, что температуру в помещении  можно поддерживать на пару градусов ниже по сравнению с обычным радиаторным отоплением, и человек по ощущениям этого не заметит.  А понижение температуры на 2 град. °C снижает,  в свою очередь,  потребление электроэнергии на 10-12%.

Современные конструкции теплых полов имеют разнообразные инженерные решения, что позволяют делать системы водяного пола для любых зданий и сооружений.

Применение водяного пола в квартирах

Это допустимо лишь при условии подключения через теплообменные узлы, специально рассчитываемые так, чтобы не нарушить целостность централизованной системы отопления.

Водяной тёплый пол можно, в отличие от электрического, выполнять в любом месте помещения. Он не вызовет рассыхания мебели, даже если будет размещен под нею.

Трубы возможны двух видов: из сшитого полиэтилена или  металлопластиковые. Такие трубы не корродируют. А внутренний слой их не забивается, и просвет  проходного сечения не сужается.

Известны разработки тонких систем пола с использованием труб малых  диаметров от 8 мм.

Также разработаны сборные системы водяного напольного отопления, легкие и не требующие бетонной заливки.

Водяной тёплый пол возможно применять с любым напольным покрытием, не исключая даже паркетный пол — если соблюдаются определенные несложные требования и при условии автоматизированного регулирования системы.

Как видим, устройство и принцип работы водяного теплого пола достаточно прост. В качестве теплоносителя используется обычная горячая вода. Она протекает по гибким трубам, вмонтированным в поверхность пола, который в данном случае заменяет отчасти или полностью радиаторы отопления. Вода может нагреваться либо газовым котлом, либо системой централизованного отопления. Подогреваемая вода циркулирует в системе. Тепло распространяется равномерно снизу вверх, потому помещение не имеет знойных зон или, наоборот, непрогретых участков.

Системы электрических теплых полов, как правило, укладывают под керамической плиткой — ее поверхность обеспечивает прекрасную теплопередачу, кроме того, плитка  не чувствительна к продолжительному воздействию тепла. Такая система укладывают также под мраморный пол, гранитный, базальтовый , под керамогранит. Дерево и ковры не подходят потому, что плохо передают тепло от нагревательных  элементов в помещение. Кроме того, могут быть нежелательные эффекты: дерево, бывает, рассыхается, а ковры могут от тепла выделять вредные вещества. В квартирах, так же как и  частных домах тёплые полы обычно  устраивают на кухнях, в ванных комната,  коридорах и на лоджиях.

Водяной тёплый пол используется в качестве отопительной системы чаще всего, его делают  с любым типом чистового покрытия. Исключение составляют, пожалуй, только пробковое покрытие, ковролин и утеплённый линолеум. Впрочем, при сравнительно небольших отопительных нагрузках можно даже и их использовать.

teplolivam.ru

Технология монтажа электрического теплого пола своими руками, фото и видео

В настоящее время для устройства теплого пола все чаще стали применять электричество. В этом случае находит применение специальный электрический кабель, с помощью которого и происходит нагревание пола. Сайт самостоятельный ремонт квартиры, подготовил хорошую инструкцию по устройству, выбору и установке подогрева пола своими руками с фото материалами. Итак, приступим.

Устройство электрического теплого пола



Вариант теплого пола, в котором применяется электрический кабель, в отличие от водяной системы обогрева, доступен как владельцам частных домов, так и жителям городских многоэтажек. При устройстве электрического подогрева пола не требуется никакого монтажа труб и их подключения к системе теплоснабжения, вся работа заключается в прокладке тонкого электрического кабеля, и подсоединении его к электрической сети.

Системой такого пола гораздо легче управлять, так как имеется достаточно много разнообразных электронных устройств, которые позаботятся о том, чтобы температура находилась все время на заданном уровне. Такие теплые полы можно использовать в разнообразных помещениях, включая загородные дома, дачи. К примеру, используя такую систему, можно поддерживать необходимую температуру в небольшом загородном доме или настроить таймер включения так, чтобы к моменту выезда из гаража помещение было прогрето, для уверенного запуска двигателя.

По своему устройству электрический теплый пол во многом похож на систему подогрева, в которой теплоносителем служит вода. Способы укладки также практически не отличаются от монтажа водяного теплого пола, вся разница состоит лишь в том, что в этом случае нагревательным элементом является кабель.

Как выбрать электрический теплый пол. Типы кабелей

По принципу работы нагревательные кабеля делятся на два типа:

  1. Саморегулирующиеся.
  2. Резистивные.

Вся система электрического теплого пола состоит из силовых проводов, которые прокладываются для подключения системы (в основном они прокладываются в стене), и собственно кабели, при помощи которых производится обогрев пола. Для уменьшения сопротивление соединение силовых и обогревательных кабелей производится при помощи специальных муфт, как показано на фото ниже.

Резистивный кабель

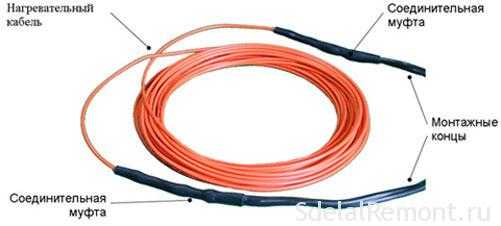

Основным нагревательным элементом резистивного кабеля является  жила имеющая повышенное сопротивление, проходя по которой электрический ток преобразовывается в тепловую энергию. Во избежании поражения людей электрическим током, нагревательная жила покрывается слоем изоляции, сверху которой накладывается оплетка из металла. Эта оплетка служит заземлением и является экранирующей защитой от электромагнитных полей, которые возникают в результате работы. Все эти слои покрываются наружной изоляцией. Резистивные кабели могут иметь как одну, так и две жилы.

Одножильный кабель

Система, имеющая одножильный кабель, является самым простым вариантом электрического теплого пола. Ее монтаж заключается в прокладывании кабеля по площади пола, для чего следует предусмотреть подключение  обеих концов кабеля к системе энергоснабжения, то есть  кабель располагается на полу в виде петли. Такая система наряду с ее простотой имеет один существенный минус, в результате протекания электротока по жиле кабеля образуется электромагнитное поле. Оплетка сглаживает это физическое явление, нор результат не всегда является удовлетворительным.

Двужильный кабель

В двужильном кабеле имеется еще и токопроводящая жила, которая располагается между двух нагревательных проводов. Учитывая то, что электрический ток проходит  в разных направлениях, электромагнитные поля, возникающие в разных проводах, компенсируют друг друга. При монтаже резистивных кабелей следует тщательно заделывать их в стяжку, чтобы не произошло перегревания, и кабель не вышел со строя.

Саморегулирующиеся кабели

Такие кабели избавлены от недостатков, которые есть в резистивных кабелях, так как здесь нагревательным элементом служит полимерная матрица. В случае перегрева одного участка, в нем происходит снижение силы тока, что влияет на выделение тепла.  В этом участке происходит снижение температуры, в то время как вся остальная система работает в штатном режиме. Саморегулирующиеся кабели имеют стоимость в несколько раз большую от обычных нагревательных кабелей, но гарантируют длительный срок службы.

Пленочный инфракрасный теплый пол  это отличный вариант когда нет возможности сделать стяжку его можно уложить под ламинат или ковролин. Преимущества очевидны, узнать подробно о пленочном поле.

  • __TITLE__

    __TITLE__

    __DESCRIPTION__

Правила расчета теплого пола электрического

При покупке кабеля нужно сначала определить мощность всей нагревательной системы, в расчете на 1м2. Специалисты советуют придерживаться следующих параметров выбора:

  • спальная комната – 100-150 Вт/м2;
  • прихожая,  коридор, кухня – 150 Вт/м2;
  • туалет, ванная – 180 Вт/м2;
  • балкон, лоджия – 200Вт/м2.

Пользуясь этими данными можно легко определить удельную мощность системы подогрева пола. При расчете следует исключить площадь, которая занята постоянно стоящими предметами (шкафы, диваны, ванна, холодильник и т.д.). Все эти предметы мешают нормальной циркуляции воздуха, а это послужит причиной лишнего расхода электроэнергии, а также в этих местах возможен перегрев кабелей и выход их из строя.

Следует также иметь в виду, что электропроводка в жилых помещениях рассчитана максимум на 2 — 4 КВт, поэтому рассчитывая мощность подогрева нужно учитывать этот момент. Как вариант выводить отдельно.

Расчет мощности кабеля рассчитывается по следующей схеме. Если взять к примеру площадь спальной комнаты 5 м2, при этом мощность должна быть 100 Вт/м2. Получаем 100х5=500 Вт. В магазине необходимо подобрать кабель, имеющий соответствующую мощность. Ближе всего, допустим, окажется кабель длиной 24 м, имеющий мощность 550Вт. Теперь нужно вычислить шаг укладки кабеля − 5х100/24=21 см (S обогрева х100 / длину кабеля) Поможет в этом наш онлайн калькулятор расчета мощности электрического тёплого пола.

 Технология установки

Перед тем как монтировать электрический теплый пол, нужно определить место, где предстоит устанавливать термостат. Для этого в стене нужно выдолбить отверстие, в которое будет установлена монтажная коробка. Обычно это производится на высоте 50 — 100 см. После этой процедуры необходимо к месту установки коробки подвести электропитание и заземление. От места установки делаем в стене канавку, по которой будут идти силовые провода к месту соединения с нагревательным кабелем.

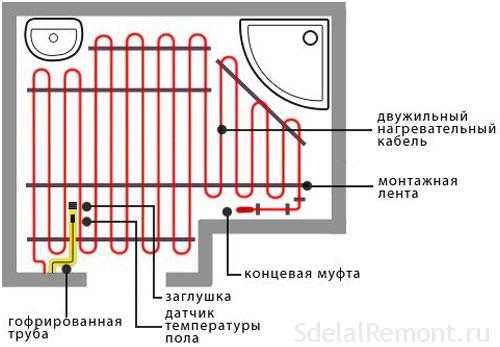

Один из вариантов технологии установки в комнате, в данном примере ванной

После всех этих работ приступают к укладке кабеля, предварительно сделав слой теплоизоляции толщиной около 2 см. Кабель укладывается на выровненную поверхность. При монтаже кабеля следует следить за тем, чтобы ряды кабеля не соприкасались между собой. Кабель укладывается по схеме, полученной при расчете. Можно производить укладку как параллельными линиями, так и по спирали, т.к. большой разницы в этом нет. Укладка производится на монтажную ленту, которая укладывается с шагом около 50 см. Следует  провести силовые провода к термостату, соединительная муфта должна обязательно находиться в бетонной стяжке. После укладки нагревательного кабеля устанавливается датчик температуры, он должен обязательно монтироваться в пластиковой трубке. Перед окончательной заливкой пола следует проверить тестером качество кабеля, чтобы избежать повторной разборки стяжки в случае заводского брака кабеля.

Для контроля за температурой следует отдавать преимущество программируемым термостатам, что позволит использовать подогрев в то время, когда хозяева присутствуют в помещении.

Теперь, когда все установлено на свои места, можно начинать заливать стяжкой. Если поверхность пола твердая, толщина слоя стяжки должна быть более 3 см, а если вы укладываете теплоизоляционный слой, то более 5 см.

К подключению нагревательного кабеля можно приступать когда затвердеет стяжка. Винтовые зажимы есть на тыловой стороне термостата, к ним нужно подсоединять провода датчики, которые определяют температуру пола, а также провода питания от нагревательного кабеля и электропроводку, которая питает всю систему. Важно правильно подключить к электрическому щитку. Если вы не уверены, что сможете правильно соединить электрический теплый пол, то советуем посмотреть видео советы специалистов.

  • Серкеты монтажа тенлого пола

  • Ошибки монтажа теплого пола

  • Монтаж под плитку

Монтаж электрического теплого пола на этом заканчивается. Для анализа и окончательного выбора системы посмотрите, как сделать водяной теплый пол своими руками, технология монтажа немного отличается. Возможно, вы захотите проложить именно водяной пол проложить. Если остались какие-либо вопросы, то смело задавайте их в комментариях.

Подборка видео по выбору и монтажу электрического теплого пола

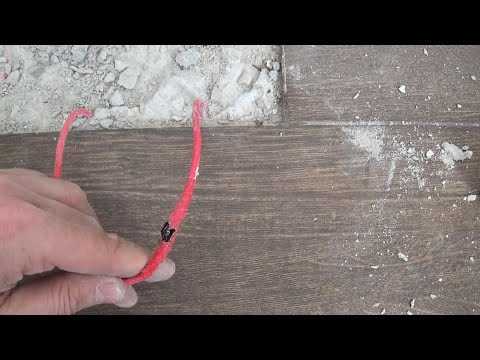

Видео: Саморегулирующийся греющий кабель что такое пусковой ток

Видео: Монтаж теплого пола на основе нагревательного кабеля своими руками

Видео: Как сделать электрический теплый пол ч.2

Видео: Схема подключения теплого пола (монтаж греющего кабеля). Установка теплого пола своими руками

sdelalremont.ru

РубрикаПол

Добавить комментарий
