Принцип работы теплого пола водяного – Устройство теплого пола водяного — схема, конструкция, как работает теплый водяной пол

При этом надо вспомнить физику. Например, площадь радиатора отопления составляет всего несколько квадратов. Именно поэтому, чтобы такой маленький прибор отопил ваше помещение, радиатор нагревают до 70-90 градусов и добавляют конвекцию для перемешивания холодного и горячего воздуха в помещении. При этом скорость нагрева помещения составляет 1 час.

Но как Вы помните, работа водяных теплых полов является низкотемпературной. И чтобы с такой температурой отопить помещение, нам необходимо увеличить площадь радиатора. Что мы и делаем, монтируя систему водяного теплого пола  на всю площадь помещения. При этом площадь так называемого радиатора  увеличивается в десять раз. Но температура прибора (в нашем случае это бетонная стяжка) уменьшается. Следовательно, и время нагрев помещения увеличивается.

Система водяного теплого пола состоит из источника тепла.  Им может быть, например, котел на газе. Котел нагревает теплоноситель для передачи тепла в помещение, например, воду. Далее с помощью циркуляционного насоса нагретую воду из котла прогоняют по трубам, залитым бетоном. Начинается процесс теплопередачи.

Теплоноситель при этом отдает тепло трубам, тепло от труб передается бетону и уже бетонная стяжка излучает тепло. Тепло передается всем предметам в комнате. И они тоже начинают его излучать. Складывается такое ощущение, что все в комнате излучает тепло. За счет этого человеку очень комфортно в помещении с теплыми водяными полами.

eurosantehnik.ru

Система водяной теплый пол: принцип работы, устройство, описание

От автора

Здравствуйте! В этой статье пойдет речь, как устроена система водяной теплый пол, особенностях его использования и его видах.

Система водяной теплый пол — общее описание

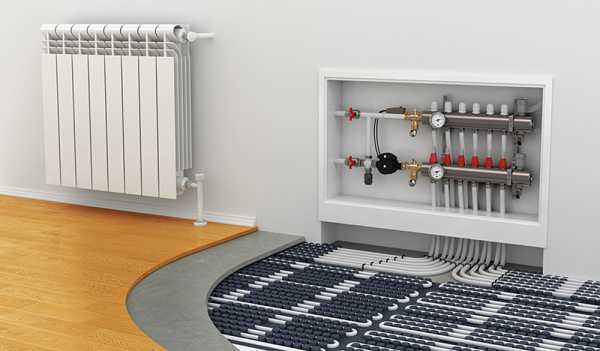

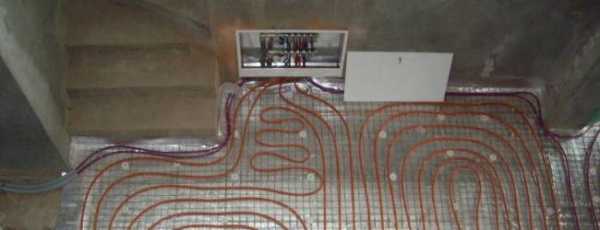

Как видите на фото, коллекторный шкаф это узел теплого пола в котором собираются трубы теплого пола и происходит регулирование потоков теплоносителя коллекторами с регулирующими кранами арматуры. К слову сказать, ни один строительный объект, никакие промышленные и жилые здания не обходятся без инженерных коммуникаций в виде трубопроводов. Простой повсеместный водопровод и часто встречающийся газопровод знаком любому жильцу города и загорода. Трубопроводы пара и нефтепродуктов знакомы работникам специализированных предприятий.

Если есть трубопровод, то не обойтись без специального оборудования, которое перекрывает, регулирует потоки и распределяет перемещаемые потоки. Называется такое оборудование — трубопроводная арматура. От её качества зависит работа всех трубопроводных систем. читать дальше про трубопроводную арматуру различного назначения на сайте компании «Москлапан».

Укладываются петли водяного теплого пола по двум схемам:

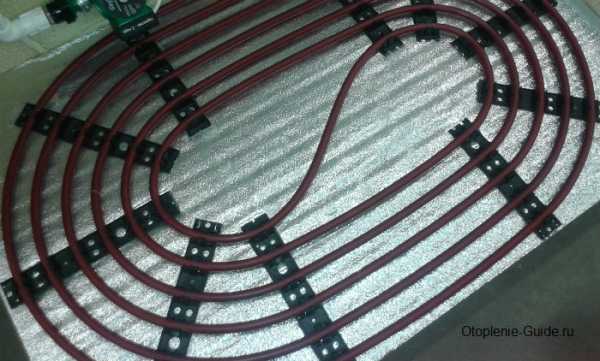

1-Бифилярная система укладки.По другому «двойная спираль» или «улитка»;

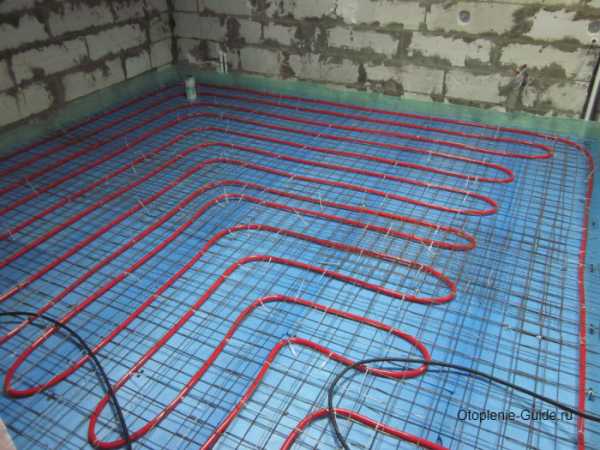

2,3-Меандровая система. По другому «зигзаг» или «змейка».

Наиболее эффективна система укладки, где петли теплой воды, чередуются с охлажденной (1,3 на рисунке)

В зависимости от вида закрывающего трубопровод покрытия, водяной теплый пол подразделяется на бетонный теплый пол, а также полистирольную систему и деревянную систему теплый пол . В бетонном теплом полу трубопровод системы закрывается «мокрой» стяжкой.

Водяной теплый пол не является универсальной системой обогрева пола и имеет некоторые ограничения при использовании.

Ограничения при использовании водяного теплого пола

• В городских квартирах с централизованным  отоплением устройство водяных теплых полов запрещено.
• Связано это с увеличением гидравлического сопротивления системы и большой вероятностью повреждения  греющих труб после гидроударов в системе централизованного отопления. Однако в некоторых сериях современных новостройках спроектирован отдельный магистральный трубопровод для устройства водяных теплых полов.
• Прежде всего, обогрев помещения с использованием водяного теплого  пола применяется для частных домов с индивидуальной системой водоснабжения. Но и здесь водяной теплый пол может использоваться либо для комфортного, либо для общего отопления.

«Комфортный» и «отопительный» водяной теплый пол

«Комфортный» водяной теплый пол подогревает пол и используется, как дополнительная система обогрева помещения. Основной обогрев производят радиаторы отопления. Для комфортного теплого пола температура воды в системе должна поддерживаться постоянной. Этот вид регулировки температуры воды называется «термостатическим».

«Отопительный» водяной теплый пол несет функцию полного и единственного обогрева помещения. При такой системе температура теплоносителя (воды) должна меняться в зависимости от окружающей температуры. Такая регулировка называется «погодозависимой».

Общий принцип работы водяного теплого пола

Водяной теплый пол относится к низкотемпературным системам обогрева пола. Температура теплоносителя (воды) должна быть 35-45°C.

Вода в системе водяной теплый пол двигается по замкнутому контуру, постепенно охлаждаясь в петлях пола. Из магистрали вода поступает с температурой 80-85°C.В коллекторном шкафу теплого пола горячий теплоноситель смешивается с остывшей водой, вернувшейся из петель системы.

Для смешивания горячего и холодного теплоносителя служит насосно-смесительный узел (1). Для перекрытия циркуляции воды служит коллекторный блок (3), с рядами «холодных « и «горячих» запорных вентилей (байпасов).

Для регулирования тепловой мощности служит балансировочный клапан (2). Для поддержания заданной температуры служит термоголовка (4), которая получает данные о температуре с термодатчика.

Для автоматического управления системой можно установить сервоприводы и комнатные терморегуляторы. Сервоприводы и терморегуляторы работают в паре.

При прекращении подачи воды из магистрали циркуляция теплоносителя продолжается благодаря открывающемуся перепускному клапану. Циркулирует теплоноситель в «холодном режиме», через свободный байпас (запорный вентиль) коллекторного блока.

Более подробно о работе коллекторного шкафа, технологии монтажа  и устройстве «пирога» бетонного водяного теплого пола в следующих статьях серии «Водяной теплый пол».

©opolax.ru

Другие статьи раздела

Принцип работы теплого пола

Водяной теплый пол можно назвать плоскостью, которая имеет вмонтированный контур для нагревания в виде трубы, внутри которой циркулирует жидкость. Принцип работы теплого пола  происходит следующим образом – теплая вода перекачивается из разводки основной системы, а затем возвращается обратно.

В системе предусматривается установка коллектора для осуществления управления. В случае, когда температура падает ниже необходимой отметки, то происходит открытие клапанов, после чего вода поступает в систему.

Когда температура по всей системе достигает требуемой температуры, с помощью термостатов, находящихся в помещении посылается сигнал для исполнительных механизмов. Происходит отключение насоса, закрытие клапанов и в конечном итоге теплоноситель прекращает поступать. В итоге этот цикл повторяется снова и снова.

Водяная система и ее подключение

Согласно словам специалистов лучший вариант создания водяного пола – подключение котла и его подключение к насосной системе. Такой способ будет самым уместным для частных домов и позволит понять принцип работы водяного теплого пола.

Жидкость должна иметь температуру равную 35-45 градусам, поэтому для ее снижения применяется смесительный узел, для чего также проводиться монтаж клапанов, имеющих несколько ходов. Далее в коллектор, который имеет выходы согласно имеющимся контурам, заводится подающая труба. На нее, а также на возвратную трубу крепятся краны, что может потребоваться для отключения работы того или иного контура.

Как работает электрический теплый пол?

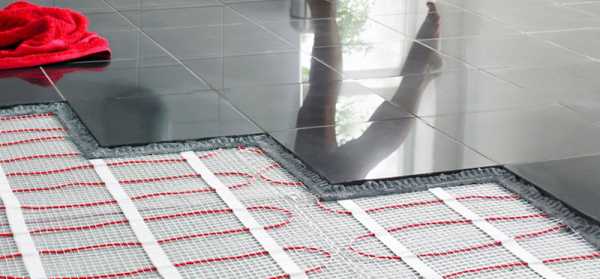

Поверхность теплого пола представляет собой площадь, из которой равномерно по комнате исходит тепло. Сам же он представляет собой провода, которые находятся под плиткой или в стяжке. Электричество, которое к ним поступает, превращается в тепловую энергию. Таковым является принцип работы электрического теплого пола.

Одна из особенностей такого пола – терморегулятор, благодаря ему система автоматически будет отключаться от питания при чрезмерном перегреве.

Каких видов бывают системы теплого пола?

Согласно способам обогрева, системы теплого пола бывают следующими:

• Резистивные. Они подразумевают электрический обогрев благодаря току, который проходит по металлическим проводам. Они имеют вид нагревательных матов или кабелей.
• Инфракрасные. Его принцип работы происходит абсолютно иным образом. При передаче тепловой энергии происходит ее преобразование в инфракрасное излучение, которое очень похоже на солнечное тепло. Если вас интересует вопрос, как работает электрический теплый пол, то можно отметить, что принцип его действия основывается на прямолинейном излучении тепла и нагревании всех предметов, которые находятся на поверхности.

По словам профессионалов, последний вариант подогрева является самым оптимальным. Также, стоит знать, что инфракрасная система бывает 2-х видов – пленочные обогреватели и стержневые маты.

Первые имеют конструкцию, состоящую из шин, размещенных параллельно и проводящих ток. Между ними есть карбоновые полосы, благодаря которым и происходит излучение тепловой энергии. Укладка система проводиться под финишным покрытием и не нуждается в заливке бетонной стяжкой.

Стержневые маты являются системой, которую можно купить в рулонах, их ширина составляет 83 см, а длина может быть до 20 метров. Благодаря возможности разрезать один проводник по центру между стержнями укладка становится максимально удобной и эффективной. Отличается данная система саморегулирующейся температурой нагрева.

При возникновении вопроса как работает теплый пол, лучше всего обратиться к услугам специалистов, которые точно подскажут, какую систему теплого пола вам лучше установить  в своем жилище и выполнять свою работу с гарантией качества.

pol-hot.ru

особенность системы и ее достоинства

Обогрев помещения с использованием теплых полов — это далеко не изобретение современности. Подобную систему применяли еще во времена Древнего Рима для отапливания римских общественных бань под названием термы. В то время данная система представляла собой разогретую печь, воздух из которой по специальным каналам поступал в пространство под полом, нагревая при этом поверхность. Сегодня наибольшей популярностью пользуются водяные полы, которые обладают многочисленными преимуществами по сравнению с прочими системами обогрева.

Принцип работы водяных полов

Водяное отопление пола — это наиболее экономный вид отопления, так как вода в качестве теплоносителя является достаточно дешевым средством. Она отличается высокой теплоемкостью и может нагреваться с помощью любого источника энергии. Также такие системы не выделяют вредных веществ и не являются источником опасного для организма человека электромагнитного излучения.

Принцип работы такого подогрева заключается в передаче энергии от теплоносителя к поверхности пола. Для этого между основанием и финишной отделкой пола располагается сеть трубопроводов, по которым циркулирует вода. Кроме того, в целях предотвращения утечки тепла через основание между ним и трубопроводом стелется слой теплоизоляционного материала. Как правило, это полистирол, толщина которого зависит от величины тепловой нагрузки.

Поверх теплоизолирующего материала монтируется отражающий экран из алюминиевой фольги с небольшой прослойкой воздуха. Это дает возможность направить поток теплого воздуха в нужном направлении и тем самым рассеивать тепло.

Конструктивные схемы водяных полов

При укладке систем отопления пола применяются самые разнообразные технологии и методы. Их выбирают исходя из особенностей работы, конструктивных соображений и решений, заложенных в дизайнерском проекте.

На сегодня наиболее часто используемым методом создания водяных теплых полов считается «мокрый способ».

В таком случае на бетонном и утепленном основании укладываются трубопроводы, которые заливаются слоем раствора или бетона. Это позволяет избежать применения дополнительных распределителей тепла и защитить трубы от механического воздействия сверху.

Не менее востребованной является полистирольная система, которая лучшим образом подходит в случае реконструкции существующих устаревших систем отопления. Кроме того, такой метод подойдет, когда в помещении небольшая высота. Укладывается такая система с подогревом пола как на основание из бетона, так и на черновой пол из дерева, смонтированный по лагам. Для обустройства водяного отопления пола используются плиты жесткого полистирола, в которых имеются пазы для укладки трубопроводов.

Намного реже применяется деревянная система для создания водяных полов с подогревом. Она может быть выполнена с применением реечного или модульного настила, который монтируется непосредственно на черновой пол, а также на деревянные балки или лаги.

Реечный настил выполняется из отдельных планок, которые изготавливаются с использованием ДСП. Между ними оставляются пазы для укладки трубопроводов и отражающих пластин.

Модульный настил более технологичен, так как собирается из готовых элементов с каналами для отражающих алюминиевых пластин и трубопроводов.

О напольном покрытии для водяных систем

Покрытие пола в доме, где запланировано водяное отопление, играет важную роль в процессе передачи тепловой энергии пространству помещения. От грамотно подобранного декоративного материала во многом будет зависеть качество работы системы.

Параметры напольного покрытия необходимо учитывать при выборе конструктивной схемы, определении диаметров трубопроводов, температуры теплоносителя и расчете самой системы теплого пола.

Рассмотрим все варианты отделки:

• Наиболее часто в качестве финишного покрытия при устройстве водяного отопления подпольного пространства используется керамогранит или керамическая плитка. Также применяется паркет, паркетная доска, линолеум и ламинат. Но все же идеальным материалом для отделки теплого пола с использование водяного трубопровода является керамогранит. Этот продукт отличается практичностью, высокими показателями износостойкости, термической и механической прочностью, а также привлекательным внешним видом и продолжительным периодом эксплуатации.
• Напольные покрытия из массива можно применять при обустройстве теплого водяного пола в том случае, когда производитель материала для финишной отделки подтверждает его пригодность для этих целей специальными документами. Ведь, несмотря на высокие экологические и эстетические показатели древесины, далеко не все ее сорта могут хорошо переносить продолжительное тепловое воздействие. В любом случае при использовании напольного покрытия из дерева температура пола не должна быть выше +25 градусов.
• Ламинат — это идеальное покрытие, которое подходит к водяным системам напольного отопления.
• Паркет — данный материал сочетает в себе все лучшие традиции классических полов из дерева в современном технологическом исполнении. Главное условие для отделки теплого пола — чтобы материал был сертифицирован и сочетался с системами напольного обогрева. При этом оптимальная толщина покрытия должна быть в диапазоне от 15 до 25 мм.
• Линолеум. Несмотря на то, что он сегодня не относится к числу самых востребованных отделочных материалов, его продолжают использовать при выполнении экономного ремонта. По своим свойствам он вполне подходит для применения с водяными системами теплого пола. Тем более что нынешние производители предлагают коллекции с обширным выбором оттенков, узоров и фактур.

Методы укладки трубопроводов

Трубопроводы водяного отопления пола могут монтироваться одним из двух методов — улиткой или змейкой. Каждый из них имеет свои тонкости, особенности, достоинства и недостатки. Поэтому нужно ознакомиться с ними, чтобы определиться, какой лучше всего подходит для вашего дома.

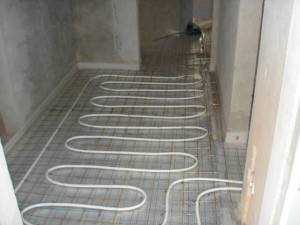

Укладка змейкой

Технология укладки труб

Данный метод укладки привлекает в первую очередь простотой в проектировании и самой работе. Именно поэтому его применяют в большинстве европейских стран.

Среди недостатков данного способа стоит отметить существенные перепады температур на разных участках теплого пола. Такое явление называется «температурной полосатостью» и вызывается неравномерным нагреванием поверхности пола. Происходит это из-за того, что температура теплоносителя в конце и начале контура системы существенно различается, а значит, отличается интенсивность нагрева пола на данных участках.

Неравномерное прогревание в результате приводит к снижению комфорта в доме, а при слишком больших теплопотерях поверхность пола будет сильно нагреваться.

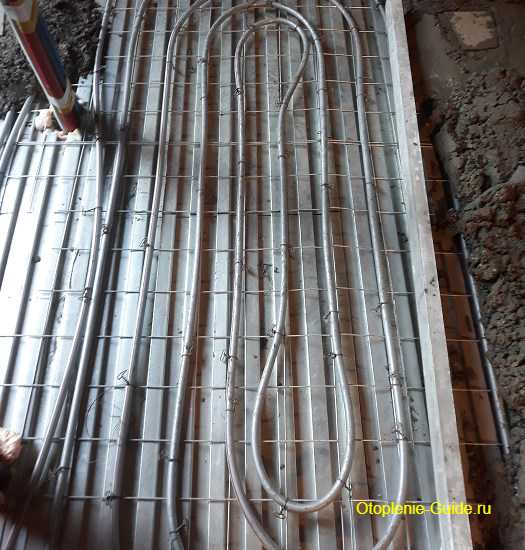

Способ улитка

Укладка трубопроводов водяного теплого пола методом «улитка», как правило, применяется на промышленных объектах или там, где незначительные теплопотери.

Такой вариант монтажа сложнее как в расчете, так и в проектировании. Но в процессе укладки методом улитка происходит последовательное чередование подающих и обратных труб, а стяжка из бетонного раствора обеспечивает равномерное распределение потоков тепла. При этом в помещении будет постоянно средняя температура воздуха, оптимальная для здоровья человека. И не будет резких перепадов и прочих неприятных моментов.

Преимущества системы

Монтажа труб водяного отопления

Отопление помещения при помощи водяного пола — это сегодня наиболее целесообразный и эстетичный способ обогрева дома. Ведь при использовании такой системы в комнате нет громоздких радиаторов, портящих дизайнерское оформление интерьера, а воздух прогревается по всей площади пола.

Также можно перечислить другие преимущества, которые дает подобное водяное отопление:

• Отсутствие в помещении сырых углов и предотвращение появления грибка, так как водяное отопление пола поддерживает влажность воздуха в нормальных пределах.
• Простота в уборке, так как владельцу не придется чистить от пыли радиатор.
• Экономичность — использование дешевого теплоносителя дает возможность сэкономить.
• Нет непосредственного контакта с отопительным прибором, что исключает ожоги и прочие неприятности.
• Продолжительный период службы.

Заключение

Все мы мечтаем о том, чтобы дома всегда было уютно и комфортно. Добиться этого можно только при обеспечении в помещении оптимального микроклимата. Отопление с использованием водяного подогрева пола — это лучшее решение, которое может быть принято во время строительства или ремонта вашего дома. Так как даже в самую суровую зиму вашим ногам, а значит, и всему организму будет комфортно.

Поделиться материалом:

Комментарии и отзывы к материалу

polmechty.ru

Что надо знать при выборе коллектора для водяного тёплого пола

Содержимое:

1. Обязательно ли нужен смесительный узел
2. Принцип работы коллектора теплого пола
3. Как правильно собрать и подключить коллектор
4. Как регулировать температуру пола коллектором
5. Как выбрать коллектор для водяного пола
6. Частые ошибки при сборке и установке коллектора

Обязательно ли нужен смесительный узел

Согласно рекомендациям производителя, длина укладываемой трубы в теплых полах не должна превышать 70 м. Если учесть, что при максимальном разрыве шага между трубами, этого количества хватит только для 7 м², не сложно подсчитать, для отопления средних размеров комнаты потребуется уложить сразу три контура.

В большинстве случаев теплые полы укладывают сразу для нескольких комнат: прихожей, ванной, кухни и т.д. Обеспечить равномерную подачу теплоносителя без подключения к коллектору котельной нереально. Но если необходимо отапливать только одно небольшое по размерам помещение, тогда можно обойтись без смесительного узла.

Монтаж без коллектора имеет несколько недостатков, среди которых: подача теплоносителя с температурой идентичной той, что и в общей системе отопления, невозможность автоматического удаления воздушных пробок и контроля давления.

Принцип работы коллектора теплого пола

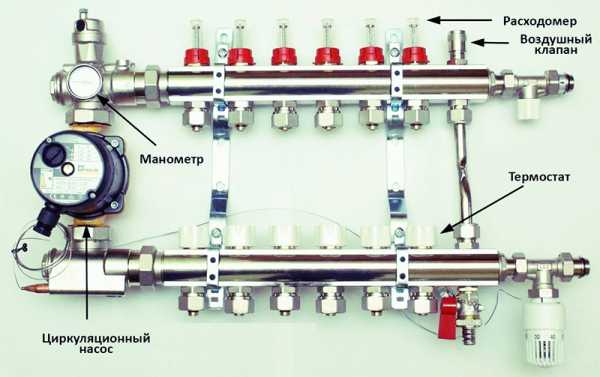

• Циркуляционный насос – устанавливается на подаче теплоносителя. Насос позволяет установить и поддерживать необходимое давление в системе отопления, а также регулирует скорость циркуляции жидкости по водяному контуру.

• Узел подмеса – по сути, представляет собой регулирующий клапан, отвечающий за подпитку водяного контура горячей водой. Принцип работы узла подмеса заключается в следующем — термодатчик дает сигнал на открытие клапана и добавление нагретого теплоносителя в систему до тех пор, пока температура жидкости не достигнет определенной заданной температуры. После этого подается сигнал на закрытие. В качестве датчика используется сервопривод для коллектора.

• Распределительная гребенка – имеет несколько отводов для одновременного подключения нескольких водяных контуров. На гребенке установлены расходомеры, позволяющие контролировать расход теплоносителя по зонам.

• Воздухоотводчик или система выпуска воздуха – самый простой коллектор не имеет клапана сброса воздуха. Обычно сепараторы устанавливают в уже готовых смесительных узлах, изготовленных известными производителями. Предназначение сепаратора состоит в автоматическом удалении воздуха из водяного контура.


Принцип работы и устройство коллектора водяного теплого пола несколько отличается от типа используемого клапана, регулирующего расход теплоносителя.

Как правильно собрать и подключить коллектор

• Установить рамку – коллектор монтируется в горизонтальном положении прямо на стену, либо в вырезанную нишу. Единственным условием монтажа является свободный доступ к стрелке труб отопления. Также возможна установка коллекторного шкафа своими руками. Шкаф позволит скрыть разводку от посторонних глаз, что особенно важно, если под котельную используется ванная или прихожая.

• Подключение к котлу – подача теплоносителя осуществляется снизу, обратка идет поверху. Перед рамкой обязательно устанавливаются шаровые отсекающие. Сразу за кранами устанавливается насосная группа. Для поддержания необходимой температуры, нагретый теплоноситель используется только частично. Насос не только создает необходимое давление в системе отопления, но и помогает смешивать остывшую воду из контура полов и нагретую, идущую от котла.

• Монтируется пропускной клапан, имеющий ограничитель температуры. За клапаном устанавливается распределительная гребенка. Разводка коллектора на тёплые полы выполняется следующим образом. Трубы, идущие в теплый пол, крепятся сверху, из системы отопления снизу. Если необходимо собрать распределительный коллектор теплого водяного пола своими руками, в гребенку устанавливают запорные краны с встроенным терморегулятором.
  Практика показывает, что оптимальным вариантом является приобретение готовой конструкции. Сборка коллектора даже профессионалом и самостоятельная регулировка клапанов трудоемкий процесс, для выполнения которого требуются определенные навыки и опыт работы.

• Подключение коллектора теплого водяного пола требует использования специальных комплектующих. Используют компрессионные фитинги, состоящие из опорной втулки, зажимного кольца и промежуточной латунной гайки. После монтажа осуществляется настройка коллектора.

• Опрессовка коллектора – после окончания монтажных работ, необходимо проверить герметизацию соединений. Для этого укомплектованную коллекторную группу подключают к насосу (опрессовщику). С помощью опрессовщика нагнетают давление в системе. Водяной контур оставляют под давлением на сутки. Если показатели давления не изменились, значит, установка коллектора тёплого пола своими руками была выполнена правильно и смесительный узел готов к эксплуатации.


На первый взгляд, монтаж коллектора своими руками, кажется достаточно простым. Но как показывает практика, лучше не приступать к установке без наличия необходимого инструмента и специальных навыков.

Как регулировать температуру пола коллектором

В обычных котлах вода нагревается в диапазоне от 60 до 85°С. Температура теплого пола согласно рекомендациям производителя, не должна превышать 30°С.

Регулировка коллекторной группой, выполняется следующим образом:

• Смесительный клапан подмешивает к остывшей воде горячий теплоноситель. Процесс регулировки выполняется вручную либо с помощью сервопривода (не входит в базовую комплектацию коллектора и приобретается отдельно).

• С помощью запорных кранов – узел регуляции полов в сборе имеет несколько шаровых отсекающих, обычно устанавливаемых на подачу и обратку для каждого запитанного контура. Запорные краны регулируют интенсивность подачи теплоносителя для каждой зоны системы отопления.
  Можно отбалансировать коллектор таким образом, чтобы установить наиболее комфортную температуру не только для разных, но даже отдельных участков в одной комнате. Насколько открывать расходомеры, зависит от необходимой интенсивности отопления.


Комплектующие для коллектора следует подбирать исключительно одного производителя. Еще лучше приобрести уже готовый смесительный узел. Как показывает практика, только в таком случае, схема подключения коллекторной группы, будет на 100% работоспособной.

Как выбрать коллектор для водяного пола

• Конструкция с трёхходовым клапаном – является универсальным устройством. Технология монтажа коллектора с трехходовым клапаном допускает дополнительную установку сервоприводов и погодозависимой автоматики. Обычно гидравлическую рамку устанавливают для больших помещений. После этого клапан сам создает оптимальное рабочее давление, регулирует температуру и подачу теплоносителя.

• Двухходовая схема обвязки коллектора – особенностью такого решения является то, что, подогрев теплоносителя осуществляется в постоянном режиме. Смесительный узел работает как простой механизм. Подача нагретого теплоносителя осуществляется постоянно, но клапан регулирует количество подачи. В результате удается избежать перегрева и обеспечить равномерный прогрев помещения.
  Даже самые современные универсальные коллекторы с двухходовым клапаном имеют один существенный недостаток — невозможность использования для помещений свыше 200 м². Обязательной деталью для сборки коллектора с двухходовым клапаном, являются термостатические регулировочные узлы. Также потребуется использование расходомеров.


Самодельный распределительный коллектор можно собрать по личному усмотрению с любым количеством патрубков. Профессионалы советуют оставить несколько отводов для возможного увеличения контуров отопления в будущем.

Расчет параметров смесительного узла необходимо доверить профессионалам. Выполнить все необходимые подсчеты самостоятельно достаточно сложно. Специалисты подберут наиболее подходящие материалы для сборки узла.

Частые ошибки при сборке и установке коллектора

• Неправильные настройки балансировочного клапана. Расчет нагрузки на водяной контур высчитывают еще до монтажа системы отопления. Подачу воды выполняют по предварительно полученным результатам.

• Отсутствие воздушного клапана в гребенке. Даже если в конструкции не предусмотрен сепаратор, его устанавливают в обязательном порядке. Появившиеся воздушные пробки являются основной причиной, по которой теплые полы теряют работоспособность.

• Ошибки в расположении подающего коллектора. Подача теплоносителя осуществляется с верхней, а не нижней планки.

• Установка нескольких насосов без использования обратных клапанов. Применение регулирующей арматуры в этом случае позволяет устранить вероятность циркуляции теплоносителя через отключенный насос. Принципиальная схема установки обратного клапана предназначена предотвратить утечку теплоносителя. Самостоятельно и правильно заполнить теплые полы заново достаточно проблематично.

• Отсутствие грамотной схемы подключения водяного теплого пола без коллектора. Самостоятельная сборка коллектора достаточно сложный процесс, но при условии соблюдения рекомендаций, выполнить монтаж самостоятельно, возможно.
  При условии, подключения только одного водяного контура, можно вовсе обойтись без монтажа коллектора. В любом случае, потребуется правильно рассчитать тепловую нагрузку системы отопления, а для этого нужна помощь специалиста. Во время выполнения проекта будет рассчитан оптимальный вариант расположения коллекторного шкафа.


avtonomnoeteplo.ru

Устройство теплых водяных полов: виды систем и принцип работы

А А А

Многие владельцы частных домов, которые отапливаются «теплыми полами» оценили все преимущества этой системы отопления перед традиционными металлическими батареями.

Пример теплого водяного пола в Леруа Мерлен.

Как известно, ноги нужно держать в тепле, а голову в холоде. В полной мере эту народную мудрость можно отнести к теплым полам. Если частный дом отапливается теплыми полами ваши ноги всегда будут в тепле, чего нельзя сказать о других отопительных приборах. К примеру, если в качестве отопительных приборов используются чугунные батареи, которые обладают хорошей теплоотдачей и неплохо отапливают помещение, все тело  будет чувствовать комфорт и тепло, все, кроме ног, которые постепенно, сначала даже незаметно для нас, начнут замерзать. И это несмотря на то, что в помещении тепло.

Именно поэтому многие домовладельцы выбирают в качестве отопительной системы теплый пол. Дети могут спокойно играть на полу даже, если за окном самая холодная температура за всю зиму.

Устройство теплых водяных полов позволяет наиболее эффективно использовать их в частных домах, однако помимо этого, также они могут использоваться практически во всех современных постройках. Для большинства многоквартирных домов с чугунными батареями, использование теплых полов запрещено, однако некоторые новые многоквартирные дома современной конструкции уже используют эту систему отопления.

Преимущества теплый полов

• Система отопления на основе теплых полов позволяет сэкономить до 30% тепловой энергии.
• Образуется малое количество пыли, т.к. отсутствуют конвекционные потоки.
• Отопительные «приборы» спрятаны под пол, благодаря чему в помещении высвобождается дополнительное пространство.
• Отсутствует положительная ионизация воздуха.

Принцип работы

Основными элементами системы являются трубы, уложенные между перекрытием и напольным покрытием. Вода нагревается в котле, после чего, через распределительный коллектор, поступает в трубы, расположенные под полом. Пройдя весь контур вода несколько остывает и возвращается в котел, после чего цикл повторяется.

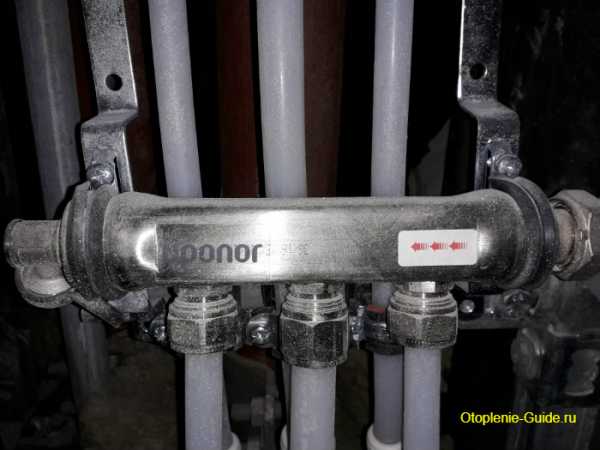

Распределительный коллектор Uponor, 3 вывода.

Отопительные трубы располагаются по всей площади пола, обеспечивая тем самым равномерное распределение тепла по всему помещению. Это одно из преимуществ теплых полов перед батареями, которые, как известно, отдают часть тепла стенам и окнам.

Виды систем теплых полов

Бетонная система

Является наиболее часто используемой и самой тяжелой. Отопительные трубы заливаются бетоном, который выступает в качестве распределителя тепловой энергии.

Устройство стяжки бетонной системы:

1. Верхний слой, состоящий из керамической плитки, паркета, ламината или любого другого подобного материала;
2. Подложка, как правило, состоит из вспененного полиэтилена, либо картона. Используется для предотвращения шумов (скрипы, хлопки) при ходьбе по полу.
3. Уложенная на арматурную сетку отопительная труба с шагом от 30 до 100 см. Труба крепиться к арматуре пластиковыми хомутами через каждые 35-50 см и заливается бетоном;
4. Утеплитель, как правило, пенополистирол от 20 до 100 мм.
5. Основание пола (бетонная плита).

Подготовка основания тёплого пола для последующей заливки бетонным раствором.

Технология устройства бетонной заливки:

Толщина бетонного раствора над трубами должна быть от 30 до 70 мм. Общая толщина заливки от 60 до 100 мм. Следует помнить, что чем толще стяжка, тем больше времени необходимо для нагрева и остывания системы.

Обязательно необходимо использовать демпферную ленту, которая является одним из лучших материалов для предотвращения появления трещин в бетонной стяжке. Демпферная лента представляет из себя полосу вспененного полиэтилена с клейкой поверхностью, которая являясь прослойкой между полом и стеной, компенсирует температурное расширение бетонной стяжки.

Совет! Стоимость демпферной ленты довольно высока, поэтому многие специалисты рекомендуют использовать обыкновенный вспененный полиэтилен, который по своим характеристикам также прекрасно подойдет для бетонной стяжки. Единственным недостатком такого варианта является длительность монтажа. Полиэтилен придется предварительно нарезать на полоски, а во время монтажа использовать клей для крепежа к стене.

При монтаже бетонной стяжки на больших площадях дополнительно рекомендуется использовать демпферную ленту в качестве компенсационного шва через каждые 10-15 м. При этом, трубу, проходящую через шов следует защитить гофрированной трубой.

Настильная (полистирольная) система

Устройство водяного теплого пола настильной системы является идеальным вариантом как для деревянных, так и для более прочных домов. Устанавливается за более короткий срок, чем «бетонный» пол. Так например, для высушивания бетонной стяжки требуется около 3 недель.

Верхний слой настильной стяжки может состоять из плитки ПВХ, ламината, паркета, керамической плитки, либо линолеума. Если для верхнего слоя используются керамическая плитка, линолеум или плитка ПВХ рекомендуется уложить на алюминий 2 слоя влагостойкого гипсокартона.

Отопительные трубы укладываются в специальные каналы теплоотражающих алюминиевых пластин (либо пластин из оцинкованной стали). Трубы плотно соприкасаются с теплоотражающим материалом, благодаря чему тепловая энергия равномерно распространяется по всему полу.

Деревянная система

Не дает больших нагрузок на конструкцию дома. В среднем создает давление на перекрытия около 30-35 кг/м². Это в 9-10 раз меньше, чем у бетонной конструкции. К тому же эта система используется, когда в помещении низкие потолки и не хочется делать их еще меньше.

«Деревянный» пол в разрезе.

Минусом «деревянных» полов является не высокая максимальная температура, которую способно выдержать дерево — не более +27°C. К примеру бетонная стяжка обладает большей теплоотдачей, она может разогреваться до +35°C.

Существует 2 типа деревянной стяжки:

Модульный. Устанавливается непосредственно на лаги (балки, перекрытия). Для этого используются древесностружечные плиты (ДСП) с выточенными пазами для контура отопления. Чтобы тепло не уходило к дереву, пространство между балками необходимо заполнить теплоизоляцией (минеральная или базальтовая вата, полистирол), а также использовать алюминиевые пластины.

Реечный. Контур отопления фиксируется при помощи реек ДСП, либо обычными досками. ДСП и доски должны монтироваться друг от друга на расстоянии 2 см. Система также устанавливается непосредственно на лаги. То же самое касается теплоизоляции: пространство между балками необходимо заполнить минеральной или базальтовой ватой, либо полистиролом.

Важно! Алюминиевые теплоизоляционные пластины должны покрывать 75% площади помещения. Это позволит обеспечить эффективное распространение тепла по всему полу.

Устройство водяного теплого пола деревянной системы не нуждается в дополнительном усилении, поэтому не следует монтировать 2 листа ГВЛ. Однако, если в качестве верхнего слоя используется керамическая плитка, то необходимо уложить на алюминиевые пластины дополнительный лист ГВЛ толщиной 10 мм, это позволит «посадить» на клей керамику.

Примечание! Если в качестве верхнего покрытия используются ламинат, линолеум или паркет, то надобности в дополнительном листе ГВЛ нет.

В остальном конструкция деревянной стяжки схожа с настильной.

Водяной теплый пол в частном доме перед заливкой стяжки.

Виды укладки теплого водяного пола

Змейка (меандр). Трубы отопления необходимо уложить таким образом, чтобы подача была направлена на холодные зоны, например к стенам. Этот способ укладки рекомендуется использовать, если расстояние между отопительными трубами составляет не менее 300 мм. Если же расстояние меньше, то рекомендуется использовать способ «улитка». Это связано с минимальным радиусом изгиба трубы 90°.

Улитка. Подача и обратка укладываются параллельно друг другу, что позволяет равномерно нагревать все помещение.

Видео

Похожие записи:

otoplenie-guide.ru

Конструкция водяного теплого пола: устройство и монтаж

Водяной пол требует особого внимания при осуществлении монтажных работ, поскольку эта разновидность теплого пола имеет наиболее сложную конструкцию. Если на стадии укладки труб что-либо упустить, результат проявится только после завершения строительства дома, когда помещение будет оборудовано. Поэтому водяной пол считается самым дорогостоящим и проблематичным в монтаже и обслуживании.

Принцип работы водяного пола

В процессе обогрева теплопередача от оборудования осуществляется по двум каналам: путем конвекции и за счет теплового излучения.

При конвекции происходит теплообмен с окружающими потоками воздуха в помещении. В обычных условиях конвекция возникает при равномерном нагреве воздуха. Теплые потоки поднимаются вверх, а холодные и тяжелые – наоборот, вниз. Тепловое излучение обеспечивается за счет электромагнитного поля, которое имеет любой объект с температурой, превышающей ноль. Как правило, нагретое тело передает тепло более прохладным объектам.

Таким образом, конструкция водяного теплого пола позволяет транслировать тепловое излучение помещению, но по другому принципу, нежели традиционные радиаторы. Людям, которые находятся в обогреваемом помещении, водяной пол обеспечивает чувство теплового уюта. Это состояние весьма комфортно для человека, поскольку он не чувствует ни острого холода, ни тепла. Достигается такой обогрев за счет температуры покрытия, которая несущественно отличается от температурного режима человеческой кожи. В то же время температура в помещении почти не отличается от состояния окружающих нас поверхностей и объектов: потолка, пола и стен.

При этом напольное покрытие выступает единственной преградой для холода — именно с ним происходит прямое взаимодействие через ноги, наиболее чувствительные органы тела. Конструкция теплого пола водяного более подходит для помещений, где материалы напольного покрытия имеют высокие свойства теплопоглощения (данная характеристика определяется теплоемкостью, теплопроводностью, а также плотностью напольных материалов). Среди таких покрытий стоит отметить наиболее холодные на ощупь материалы, такие как камень или керамоплитка. При контактах с теплым водяным полом тело человека излучает меньше тепла, следовательно, в таких помещениях можно без понижения тепловой среды поддерживать температурный режим на 2 градуса ниже, чем при использовании традиционных обогревателей с радиаторами.

Конструкция водяного теплого пола должна быть спроектирована таким образом, чтобы максимальный температурный уровень не превышал 29 градусов. Более высокие режимы окажут вредное воздействие на организм, и даже приведут к заболеваниям ног. Желательно, чтобы непосредственно на участке пребывания домочадцев пол имел температуру не более 26 градусов.

Однако в зонах, где расположены окна, ее стоит увеличить до 32 градусов с целью компенсировать снижение температуры за счет высокой тепловой потери через окно. Можно поддерживать аналогичную температуру пола и в ванной, где люди пребывают сравнительно недолго, но босиком.

Средние температуры теплого пола не вмешиваются в потоки воздуха, которые составляют основу конвекционного теплообмена (в случае с традиционными обогревателями). Это особенно подходит для семей, в которых есть люди с аллергией на пыль. Поскольку характер перемещения пыли определяется воздушными потоками, то в случае с водяным полом об этом беспокоиться не придется. Подобная интенсивность наблюдается лишь в помещениях, в которых работают обогреватели с радиатором.

Вернуться к содержанию

Особенности монтажа

Водяной пол следует устанавливать после завершения отделки в помещении. Основу, предусмотренную для монтажа, необходимо выровнять. Вся ее площадь должна иметь равную высоту.

На бетонную стяжку прокладываются трубы и подсоединяются к коллектору, который, в свою очередь, устанавливается в коллекторное отделение. Для водяного пола используют металлопластиковые, полиэтиленовые или полибутеновые трубы. Они не подвергаются коррозии, их внутренняя прослойка не накапливает отложения и устойчива к износам, что позволяет сохранять проходное сечение в первоначальном состоянии на протяжении всего эксплуатационного срока (не меньше 50 лет).

Важное отличие таких труб заключается и в полной кислородной непроницаемости составляющего их материала. Это качество обеспечивает предупреждение ранней коррозии оборудования и котла, который является сердцевиной всего комплекса теплого пола. Длинные трубы особенно ценятся при укладке водяного пола: их можно прокладывать одной нитью в помещениях с большой площадью, не предусматривая промежуточные соединения. В результате исключается вероятность протечки пола.

Но как поступить, если без промежуточных стыков не обойтись? Согласно нормативам, отопительные и вентиляционные коммуникации, а также системы кондиционирования могут иметь промежуточные соединения только в случае, если они будут неразборного типа.

Есть несколько способов прокладки труб с обеспечением нагревательной петли. Все они происходят от двух схем: змейка и спираль. При формировании петли в виде змеевика следует организовывать подачу теплой воды со стороны того места, где тепловые потери выше, чем в центральной зоне комнаты. Однако водяные теплые полы конструкция которых имеет подобные контуры, будут обеспечивать неравномерность теплового распределения. Исправляется это при помощи монтажа петли в форме спирали. Области возле наружных стен дома носят название граничных зон. В этих участках желательно снижать шаги прокладки труб, чтобы обеспечить компенсацию теплопотерь. Шаги прокладки относятся к расчетным величинам и не должны быть выше 3 дм — в ином случае будет обеспечено неравномерное прогревание помещения с образованием температурных перепадов. Поэтому максимальные расхождения температур полос не должны быть выше 4 градусов, чтобы ноги человека не чувствовали «температурную зебру».

Вернуться к содержанию

Монтаж водяного пола

Технология укладки водяного покрытия несколько отличается в разных моделях, но в целом изготовители рекомендуют идентичные правила монтажа. Если укладка осуществляется на цементную основу, то монтаж будет включать следующие этапы.

Первым делом выполняется разбивка помещения на зоны по полям, число которых определяется площадью и геометрией помещения. Так, если соотношение сторон не превышает пропорции 1:2, то самая большая площадь одной полоски составит 40 кв/м. Комнаты П- и Г- образного вида следует разбивать на зоны в независимости от их площади.

Потребность в организации таких зон обусловлена температурным расширением цементного покрытия, которое необходимо уменьшить, иначе не избежать растрескивания стяжки. Соответственно, после разметки помещения и укладки труб на полях следует предусмотреть специальные компенсирующие швы, которым будет отведена функция компенсаторов.

Такие швы имеют вид небольшого зазора между полосками бетонной основы и стенами. Образованные канавы заполняются пластичным материалом. С компенсирующим швом конструкция водяного теплого пола будет связана подающими и отводящими петельными трубами, при этом их обязательно нужно защитить гофрированной оболочкой от возможных механических воздействий.

После этого на подготовленное основание выкладывают термоизоляцию, а по периметру приклеивают рантовую ленту, которая также будет компенсировать тепловое расширения бетонной основы. Примечательно, что теплый водяной пол конструкция не предусматривает обеспечение гидроизоляционного слоя. Во всяком случае, это не требуется ни в одной из инструкций производителей. В соответствии с проектом, трубы кладутся на слой термоизоляции и фиксируются специальными скобами.

После установки труб начинается раскладка элементов компенсации тепла в полосах разбивки. Перед устройством цементной стяжки отопительная система опрессовывается. Заливку производят в условиях комнатной температуры, а система будет иметь расчетное рабочее давление.

Для подачи воды необходимо подождать неделю, чтобы стяжка набралась достаточной прочности, иначе из-за горячей воды образуются трещины в трубах. Через неделю можно открыть воду температурой не более +25 градусов, а в последующие дни поднимать градусы до расчетного уровня.

Похожие статьи:

vseopolax.ru
