Перекрытие по профнастилу монолитное: расчет и монтаж

Современные технологии позволяют производить строительные работы всё дешевле и быстрее. Наибольшей популярностью сейчас пользуется монолитное перекрытие по профнастилу, позволяющее не только сократить стоимость и сроки строительства, но и значительно снизить трудоёмкость работ. Технология применяется к зданиям любой формы и размера, достаточно грамотно и скрупулёзно провести расчет перекрытия по профнастилу.

Инструменты и материалы для работ

В работе с монолитным перекрытием вам пригодятся следующие инструменты и материалы:

Основание из профиля
  • цемент;
  • песок;
  • емкость;
  • бетономешалка;
  • лопата;
  • профнастил;
  • саморезы;
  • арматура;
  • опалубка;
  • мастерок.

Что такое профнастил и где он применяется?

Профнастил представляет собой оцинкованный стальной гофрированный лист. Волнистость этот материал приобретает путём холодного проката.  Иногда на материал также наносится дополнительное антикоррозийное покрытие, повышающее дополнительно его внешнюю привлекательность.

Профнастил для перекрытий применяется для облицовки стен, создания кровли, строительства заборов, ограждений, ангаров и бытовок. Можно выделить следующие типы профлиста, выпускаемые современной промышленной отраслью:

  • тип С – профиль для стен;
  • тип НС применяется для настила и строительства стен;
  • Н – несущий тип, применяемый для кровли (как плоской, так и одно- и двускатной) и перекрытий.

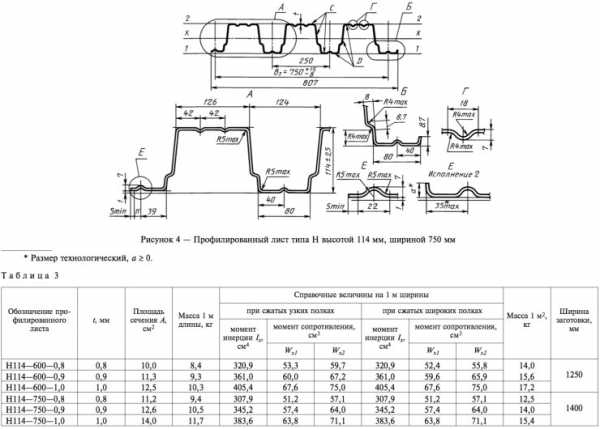

Несущий профлист

Профилированный металлопрокат типа Н имеет наибольшую несущую способность, что и позволяет применять его для кровли. Высота профиля также наибольшая среди прочих разновидностей. К примеру, в профиле Н35-1000-0,7 – 35 – это высота профнастила в миллиметрах, 1000 – ширина, а 0,7 – толщина.

Специфика расчёта материала

При проведении расчета нужно в обязательном порядке учитывать габариты постройки, вес всей конструкции, а также коэффициент нагрузки на перекрытие и параметры фундаментного основания дома. Виды металлических опор и колонн будут выбираться в соответствии с параметрами постройки.

Перекрытие по профлисту будет иметь такую толщину, какой будет требовать уровень эксплуатационной нагрузки. Параметры опалубки и сечение металлических крепежных стержней также зависят от степени нагрузки, а также от длины пролета между балками опор.

Перекрытие по профнастилу, включающее профиль и плиту, будет иметь ширину в пропорции 1: 30 (по отношению к длине пролета).

Проектирование конструкции

Перед началом строительных работ необходимо подготовить все проектные документы согласно СНиП II-23-81. В силу того, что застройщикам без специального инженерного образования крайне трудно выполнить расчёт конструкции, проводимый по этим документам, было создано специальное ПО, при помощи которого, любой желающий может создать рабочую документацию и выполнить все расчёты. Кстати говоря, при помощи той же программы можно выполнить чертежи опалубки и арматуры, а также посчитать общие затраты на материалы.

Не закончив предварительно работу с документацией и расчётами, монолитное перекрытие по профнастилу строить не рекомендуется, ведь в таком случае велика вероятность, что вероятная нагрузка на перекрытие или же кровлю (плоскую или со скатами) будет высчитана неверно, вследствие чего деформируется либо постройка, либо сам профлист.

Кроме того, стоит заранее рассчитать шаг между опорными балками, который варьируется в зависимости от типа профнастила (к примеру, тип Н, используемый для плоской кровли, нуждается в частом шаге между опорными балками, ведь высота этого профиля выше остальных – целых 35 мм.). Это связано с тем, что прочность бетонной заливки будет невысока.

После того как все расчёты будут произведены, можно начинать строить монолитное перекрытие по профнастилу, которое реально выполнить собственноручно, но для этого вам понадобятся специальные инструменты и высокотехничное оборудование.

Устройство монолитного перекрытия по профнастилу

Готовый потолок – вид снизу

Главный этап возведения перекрытия из железобетона – подготовка и заливка опалубки. Готовая монолитная конструкция в дальнейшем может использоваться как потолок, не нуждающийся в дополнительной отделке и декорировании.

Второе немаловажное звено монолитного перекрытия – профили. Именно благодаря им достигается ребристое сечение, в разы повышающее уровень надёжности перекрытия. Также благодаря использованию профилей можно сократить расходы на армирование конструкции, что сократит общие расходы на строительство.

Перекрытие из профнастила представляет собой, по сути, несъёмную опалубку, опорой для которой как раз и является металлический каркас. В силу того, что общая конструкция имеет внушительный вес и прочность, материалы для стен можно применять более легкие, не опасаясь за крепость постройки, ведь за неё отвечает каркас из металла.

Нагрузка переносится на плоскую часть каркаса, что еще сильнее облегчает нагрузку на стены и фундамент. Таким образом, можно даже дополнительно сэкономить и построить дешевый и быстро возводящийся колонный фундамент.

Основные этапы монтажа

Прежде чем делать расчёт длины листа профнастила, стоит учитывать, что его опора должна обеспечиваться сразу на 3 опорные балки, дабы в будущем лист не перегибался и не деформировался.

Крепление профиля

Фиксация профиля с помощью саморезов

Если расчеты были предварительным этапом, то первым этапом будет крепление листов к металлическому основанию. Это делается при помощи саморезов с усиленным буром. При этом крепеж свободно может зайти в швеллер даже тогда, когда отверстие там не делалось специально.

Крепления нужно сделать везде, где профлист соприкасается с балкой опоры, ведь общая нагрузка на конструкцию будет довольно высокой.

Армирование

Следующий этап работ – армирование. Арматура – это каркас, который помогает бетонной заливке выдерживать сильные нагрузки. Структура арматуры будет состоять из 12-миллиметровых продольных прутьев, укладываемых в каждую из волн профнастила. Если требуется еще больше усилить конструкцию, можно добавить поперечные прутья арматуры (толщиной в 6 мм). Арматурный каркас соединяется сваркой или стальной проволокой.

Укрепление конструкции

Заливка перекрытий

Следующий этап – заливка перекрытий. Сорт бетона должен быть наивысшим, кроме того, всю заливку нужно произвести за один раз. Замес бетона лучше не делать самостоятельно – надёжней будет заказать готовый и залить его при помощи спецтехники (бетононасос и транспортер).

Заливка раствора

Выравнивание

После заливки перекрытия его необходимо тщательно выровнять. Предварительно нужно добавить несколько подпорок, страхующих профнастил от прогиба под тяжестью бетонной заливки. Дополнительные опоры устанавливаются между основными опорными балками.

Советы по работе с бетоном

Только лишь бетон окрепнет (на это потребуется почти месяц), опоры можно устранить. Заливка производится лишь при температуре выше нуля, ибо при минусовой температуре велика вероятность, что сохнуть он будет еще дольше.

Если по каким-либо причинам работы приходится проводить при очень низкой температуре, стоит купить бетон с дополнительными добавками, которые помогут смеси окрепнуть.

Если приходится работать в сухую и жаркую погоду, то, для того чтобы предотвратить появление трещин, залитый состав потребуется периодически увлажнять. Если во время проведения работ могут возникнуть заморозки, то рекомендуется заказать смесь со специальными добавками. Она может набрать необходимую прочность даже при низкой температуре.

domzastroika.ru

Бетонное перекрытие по профнастилу: расчет, монтаж и заливка

Создание бетонных конструкций за пределами заводов стало повсеместным явлением. Бетонируются фундаменты, несущие стены и перекрытия. Популярным в малоэтажном строительстве становится устройство железобетонных перекрытий по профнастилу. Конструкции, где профлист является несъемной опалубкой, имеют высокую несущую способность, прочность и другие достоинства.

Преимущества перекрытия с профнастилом

Применение профлиста (марка «Н») решает задачи строительства благодаря легкости, жесткости, прочности и коррозионной стойкости. Материал в профиль — волна, формирующая ребра жесткости, которые после отливки бетонной плиты повышают ее несущую способность и конструкции в целом. Лист является несъемной опалубкой, поэтому снижаются расходы арматуры и бетона.

Если он связывается с бетоном, снимает на себя часть нагрузки с плиты перекрытия. Такие монолитные элементы могут опираться на легкий несущий каркас, что удешевляет формирование фундаментов (достаточно столбчатого варианта) строений. Снижаются расходы на стеновые материалы — применяются легкие и теплые газоблоки и пеноблоки. Бетонный раствор заливается на профнастил, не требующий сложной опалубки.

При правильном уходе бетонная плита имеет высокие прочностные показатели, эффективно противостоит воздействию природных условий. Подобные железобетонные плиты имеют сниженную массу. Потолочная поверхность конструкций имеет готовый экстерьер, устойчивый к изменениям температурно-влажностного режима и действию огня. Материал опорной основы удобно транспортировать, он неприхотлив в эксплуатации и рассчитан на длительный период применения. На несущем каркасе профилированный лист монтируется просто, быстро, без применения грузоподъемной техники.

Вернуться к оглавлению

Расчет перекрытия

Чертеж монолитного перекрытия по профнастилу.

К проекту обязательно составляются чертежи, а расчеты делаются в соответствии с рекомендациями СНиП, СТО 0047 -2005 (лучше с помощью профессионалов). Учитываются габариты постройки, величина шага установки поперечных балок, их длина, нагрузка на них и на колонны, характеристики несущего профлиста (ширина, длина, толщина изделий, высота профиля). Следует исходить из того, что каждый лист вдоль своей длины должен опираться на 3 балки. Исходя из планируемой нагрузки на перекрытие, рассчитываются сечение арматуры и высота плиты.

Ее толщина определяется из масштабного отношения 1:30, зависящего от расстояния между поперечными балками. Монолитная бетонная плита может иметь толщину от 70 до 250 мм. Вес, который будет иметь монолитное перекрытие, определит тип и количество металлических колонн, параметры их фундамента, тип балок, величину нагрузки на одну колонну. Глубина волн листового профиля влияет на расстояние между балками: чем она больше, тем чаще устанавливаются балки, так как увеличивается масса бетона в углублениях профиля при нецелесообразности увеличения толщины плиты.

Сокращение шага пролета позволяет исключить прогиб листов. Следует учесть вес дополнительной полезной нагрузки, которую примет межэтажное перекрытие — за норму принято 150 кг/м2, которую следует увеличить на 33%. Общая величина эксплуатационной нагрузки рассчитывается с погрешностью до 0,5 кг.

Из нее определяются размеры поперечного сечения и длина балок. Вертикальные стержневые анкеры позволяют объединить профилированные листы и железобетон, что передает им часть нагрузки. Для пролета шириной в 3 метра потребуется материал толщиной не менее 0,9 мм. На практике вычисления сведены в программное обеспечение, позволяющее формировать рабочую документацию.

Вернуться к оглавлению

Устройство монолитного перекрытия

Возможные схемы расположения листов для монолитного перекрытия по профнастилу.

Профилированные листы, арматура и бетон — составляющие, которые формируют монолитную бетонную плиту перекрытия. Такая конструкция, если она опирается на балочный каркас, распределяет нагрузку на колонны, а не на стены. Каждая колонна имеет свой фундамент. Другой вариант, когда поперечные балки не укладываются или, если устанавливаются, опираются на стены.

В таком случае монолитному перекрытию предстоит нагружать стены сооружения и фундамент. Металлические балки — двутавр (швеллер). Их края укрепляются в «карманах» стен (колонн) и привариваются к закладным. К балкам листы могут крепиться на внутреннюю полку, тогда расстояние между опорами для коротких листов выбирается не более 1,5 м. На швеллеры/двутавры профилированный материал также может устанавливаться на внешнюю полку сверху так, чтобы можно было размещать листы длинной до 6-ти м.

Они устанавливаются внахлест по длине. Под серединой листовых элементов размещается стационарная балка. Волны профиля должны быть перпендикулярны балкам, а расширениями гофра ориентируются вниз.

При безбалочном варианте устройства гофролисты не будут иметь точек опоры посередине помещения. Обязательный элемент — объемное армирование, которое значительно повышает прочность монолита. Арматура соединяется сваркой с балками и колоннами. Для распределения раствора может ставиться внешняя съемная опалубка. Бетонирование формирует ровную поверхность плиты.

Вернуться к оглавлению

Монтаж перекрытий из профнастила

Балочное перекрытие формируется креплением перфорированных листов на внутренние/внешние полки поперечных балок. Затем формируется опалубка, когда выбрано верхнее крепление листов. Параметры допустимого прогиба профлиста, составляющие 1:250, определяют длину пролета наката. До заливки бетона под поверхность профнастила подставляются временные опоры, обеспечивающие неподвижность конструкции.

На настиле размещается металлическая арматура, выполняется бетонирование нижнего наката путем одного прохода по желобу. Поверхности потолка и пола выравниваются. После набора перекрытием прочности временные опоры снимаются. Монтирование безбалочного монолита предусматривает некоторые нюансы.

Так, длинные армирующие пруты (с регулярной ребристой насечкой на поверхности) укладываются вдоль каждого углубления профилированных листов. Они проволокой вяжутся с металлической сварной сеткой, которая укладывается на профиль сверху. Заливка делается за один проход. После твердения сверху бетонное основание укрывается цементной стяжкой. Монтируется несущий профнастил марок от Н60 до Н114, обеспечивающий высотой профиля необходимую жесткость материала при толщине 0,8 – 1,5 мм.

Профилированные листы крепятся саморезами-бурами длиной 3,2 см (шляпка 5,5 мм). Такие метизы закручиваются без предварительного сверления, пробуривая полку швеллера. Закручиваются они через 20 — 40 см (в каждую впадину профиля, прилегающую к балке), что обеспечивает точность и пространственную жесткость монтирования. Продольный нахлест листов на стыках делается только над поверхностью балок (величина 40 — 60 мм). Стыки прокручиваются саморезами через 2 см.

Вернуться к оглавлению

Армирование

Армирование перекрытия по профнастилу.

Внутренний металлический каркас в монолитном бетоне обеспечивает работу на сжатие, что обеспечивает марочную прочность плиты. Объемная арматурная структура формируется из плоской сварной сетки с ячейками 15 х 15 см и уложенных на дно каждого ребра жесткости продольных отрезков арматуры, которые объединяются вертикальными связями перевязочной проволокой или сваркой. Шаг объемной перевязки 20 см. Концы металлических прутков и сетки привариваются к балкам и колоннам.

Для армирования берется стальной стержень диаметром 10 – 12 мм (марка А 400С). Сетка может создаваться из продольных прутков диаметром 12 мм и поперечных — 0,6 см. Чтобы профнастил сам стал внешней арматурой, на профиле создаются насечки («рифы»), которые сцепляют его с бетоном.

Сталь внутри плиты защищается слоем бетона толщиной до 4 см. Для его создания используются специальные пластиковые фиксаторы, приподнимающие металлические стержни над поверхностью дна ребер жесткости на 20 – 40 мм. Сверху арматура покрывается бетоном также на 20 – 40 мм.

Вернуться к оглавлению

Заливка перекрытий по профнастилу

По возможности перекрытие бетонируется за один раз сразу или целыми пролетами перекрытия. Если это невозможно, точно фиксируется график с учетом времени схватывания материала. Целесообразно пользоваться готовым бетоном марок от М300 и выше с мелкой фракцией щебня (до 5 мм), способной проникнуть в опалубке под арматуру. Вибропрессование обязательно.

Бетонные работы делаются при положительных температурах воздуха, при отрицательных — бетон должен содержать антиморозные пластификаторы. Сначала раствор заливают в перфорации листа, а затем по площадке. При креплении листов на внутреннюю полку двутавра смесь заливается до уровня верхней полки.

Раствор выравнивается гладилками и «железнится» сухим цементом для предохранения от внешних воздействий. Минимальная толщина безбалочного перекрытия 250 мм (считая от нижнего края профиля), в балочном исполнении — 70 – 80 мм (без учета высоты профиля). Уход за материалом включает регулярное увлажнение и укрывание влагоемкими материалами до набора 70% прочности (10 — 14 суток при 20 град.).

В холодную погоду созревание камня значительно удлиняется, его поверхность следует утеплять. При оптимальных условиях созревания камня временные опоры убираются через 28 дней. Материал готов к последующей обработке.

Вернуться к оглавлению

Вывод

Перекрытия из железобетона по профилированному листу — популярный способ изготовления монолитных плит в строительстве. При правильных расчетах и исполнении подобные конструкции обеспечивают высокие показатели надежности, прочности и долговечности на фоне снижения затрат и сокращения сроков работ.

kladembeton.ru

монолитное, межэтажное, бетонное перекрытие по профлисту, инструкции на фото и видео

Содержание статьи:

Современное строительство особняков и коттеджей имеет одну особенность. Сегодня пользуются популярностью железобетонные плиты. Как правило, это профнастил для перекрытий.

В статье мы бы хотели рассказать о том, что такое перекрытие по профлисту. В тексте будут затронуты вопросы, связанные с отличием перекрытий по профнастилу от обычных перекрытий. Также мы поговорим о монтаже таких конструкций.

Профильное и обычное перекрытие

Железобетонное перекрытие по профнастилу предполагает заливку с использованием опалубки. Благодаря монолитному перекрытию можно получить готовый потолок. При этом не надо будет проводить дополнительные работы, связанные с отделкой или доработками.

Любое перекрытие из профнастила зависит от профилей. Именно с их помощью можно сделать сечение ребристым. При этом значительно повышается надежность перекрытия. Кроме того, существенно снижаются финансовые расходы на арматуру и бетон. Это позволяет сэкономить на строительстве.

Сущность плана перекрытия из профнастила выражается в том, что материал выполняет функцию неснимаемой опалубки. На нее, в свою очередь, будет залит бетон. При этом в качестве опоры выступает металлический каркас, который состоит из колонн и балок. Благодаря использованию конструкции, можно смело возводить стены из легких материалов, которые обладают небольшой прочностью.

Перекрытие из профнастила межэтажное возлагает определенную нагрузку на каркас из металла. При этом нагрузка на стены существенно снижается.

Полезно: Вы можете использовать пеноблочный или газобетонный материал для теплоизоляции стен. Разумеется, при условии, что вы имеете готовое перекрытие по профнастилу.

Перекрытия из профнастила между этажами обладают очень важным преимуществом. При строительстве массивного здания необходимо изготавливать ленточный фундамент. Его использование предполагает большие расходы на различные строительные материалы.

Нагрузка переносится с перекрытия на каркас – это значительно облегчает стены. В этих условиях снижается нагрузка и на сам фундамент. Поэтому можно заменить ленточный фундамент на колонный. При этом на изготовление такого каркаса не надо будет тратить большое количество средств. Таким образом, вы сэкономите не только финансы, но и время.

При использовании колонного фундамента, следует помнить, что каждая из колонн сможет выдержать нагрузку только со своей стороны. Это связано с их расположением при перекрытии. Оголовки – места фундамента, где располагаются более легкие стены. Они заливаются небольшим ростверком. Чтобы рассчитать сечение, необходимо учесть толщину стен и расстояние между колоннами, которые составляют фундамент.

Процесс монтажа перекрытия

Первым делом следует осуществить тщательный расчет. Это необходимо как для использования профнастила для перекрытия, так и любого другого материала.

Чтобы выполнить верный расчет, необходимо учесть следующие данные:

  • точные размеры здания;
  • учет нагрузок, которые создает перекрытие.
С помощью этих данных, вы без труда подберете правильные размеры металлических балок и колонн. Можно сделать расчет деревянных балок перекрытия, но всё же, с профнастилом лучше использовать металлические балки.

Колонны изготавливаются из металлических труб с круглым или квадратным сечением. Для изготовления балок чаще всего применяют металлические двутавровые балки и швеллера.

Вы должны учитывать, какой профнастил используется при строительстве перекрытия. Ведь это напрямую влияет на шаг укладки балок, а также на выбранное для них сечение. Другими словами, металлопрофиль для перекрытий с большой высотой потребует меньшего шага для укладки балок. Чтобы выполнить наиболее точный самостоятельный расчет расстояния между балками, обратитесь к производителю профнастила.

В обязанности продавца входит предоставление вам всей необходимой информации о параметрах материала. Он должен рассказать вам об основных видах профнастила, его характеристиках, несущей способности и т.п.

Пример для расчета:

  1. К примеру, шаг укладки балок равен трем метрам. На профнастил нанесена маркировка ТП–75. Толщина листа – 0,9 миллиметра.
  2. При определении требуемой длины профнастила, советуем учитывать его опору не на две балки (распространенный вариант), а на три. Это позволит в будущем предотвратить прогиб листа.
  3. Чтобы надежно закрепить лист на металлическое основание балки, используются саморезы на 32 миллиметра. Крепления снабжены усиленным буром. Бур позволяет создавать швеллера без использования предварительного просверливания дрелью. При этом саморезы называются бронебойными. Крепление выполняется в тех местах, где соединяются стык профлиста и перекрывающие балки. Например, если вы укладываете лист на три балки, то и крепление должно располагаться в трех точках. При укладке на две балки – в двух местах и т.п.
  4. Кроме крепления листов к балкам следует зафиксировать их в местах стыков. Для этого идеально подойдут бронебойные саморезы 32 миллиметра. Однако, их длина должна быть чуть меньше. Например, используйте саморезы на 25 миллиметров. Шаг вкручивания саморезов должен составлять не менее 40 сантиметров.
  5. После завершения профнастильной опалубки, можно приступать к процессу укладки бетона. План перекрытия должен учитывать минимальную толщину этого перекрытия. Она, как правило, составляет 7-8 сантиметров без учета толщины самих листов. Наиболее популярной маркой бетона является М-25, которая обозначается также как М-350.
  6. Перед проведением бетонирования осуществить подготовительные работы для профнастила. Их суть заключается в том, что на нижнюю центральную часть каждого расположенного между балками пролета, следует установить палки. Они должны быть по всей высоте, начиная от пола и до самого профилированного листа. Установка палок необходима для того, чтобы предотвратить проседание профнастила от бетона. После того, как бетон высохнет – можно будет убрать временные опоры.
  7. Осуществляйте процесс бетонирования за один раз. Если же по каким-либо причинам вы не уложились за рабочий день, то выполните бетонирование одного пролета.
  8. При выполнении бетонирования в несколько этапов, запоминайте, за сколько дней высыхает каждый пролет. Это необходимо для того, чтобы вовремя убирать опоры из-под высохшего бетона. Учитывайте, что бетон становится прочным не сразу после его заливки. Необходимо наличие теплой погоды и срока в 10-11суток. Только тогда бетон достигнет примерно 80% требуемой прочности. Если работы производятся зимой – то высыхание бетона растянется на три или четыре недели.
  9. Осуществляя перекрытие крыши профнастилом в жаркую погоду, следует постоянно смачивать бетон. Это предотвратит испарение влаги под воздействием солнечных лучей на листы профнастила.

Как и многие другие строительные работы, бетонное перекрытие по профнастилу не представляет собой ничего особо сложного.

Перекрытие по профнастилу, пример на видео:

Монолитное перекрытие по профнастилу – чертежи

Один из главных этапов ­– теоретическая часть, которая включает в себя:

  • Выбор материала для изготовления металлической каркасной конструкции;
  • Подбор вида и толщины профилированных листов;
  • Выбор сечений арматуры для изготовления каркаса.
Вы можете все расчеты возложить на квалифицированного специалиста. А все работы по возведению осуществить самостоятельно. Однако учитывайте, что следует обязательно опираться на планы и чертежи, соблюдая при этом перечисленные в инструкции требования. (прочитайте также: «Профнастил: размеры») Таким образом, наша статья рассказала вам о видах перекрытий, их отличиях. Вы узнали все о монтажных работах, заливке бетона и о возведении перекрытий.


Несущий профнастил для перекрытий не терпит ошибок. Перекрытия под фундамент ­– это один из базовых компонентов строительства собственного дома. При неправильной планировке – вся конструкция может прийти в непригодность. Чтобы этого не допустить, следует внимательно проводить строительную работу. Поэтому вы можете обратиться за помощью к специалистам, которые не только покажут вам фото- и видеоматериалы, но и проведут все необходимые работы.

kryshadoma.com

советы и рекомендации по монтажу

Дата: 13 октября 2018

Просмотров: 4655

Коментариев: 0

Перекрытие из профлиста и бетона


Использование прогрессивных строительных методов и применение современных материалов повышают темпы возведения новых зданий. Перекрытие по профлисту сегодня востребовано и популярно при постройке объектов – террас, гаражей, жилых домов, предприятий.

Традиционно, при выполнении перекрытий объектов применялись бетонные плиты. С их помощью строились высотные здания. Подъем тяжелых плит осуществлялся грузоподъемным оборудованием, применялся тяжелый физический труд рабочих. Перекрытия из профнастила снизили трудоемкость операций. Желаете узнать, как применить профлист для перекрытий? Эту работу можно выполнить самостоятельно, ознакомившись с материалом статьи.

В настоящее время при индивидуальном строительстве во время устройства перекрытий все чаще делается монолитное перекрытие по профнастилу

Основные сведения

Заливка перекрытий с основой из профлиста представляет собой создание монолитной плиты, обладающей повышенной прочностью, запасом надежности. При изготовлении используется оцинкованный профилированный лист, материал с полимерной защитой, являющийся основой. Она выполняет функцию стационарной опалубки, заливаемой бетонным раствором. Силовую нагрузку воспринимают металлические каркасы.

Перекрытия на базе профлиста и бетонного раствора, при правильном расчете и в соответствии со всеми правилами проектирования, имеют продолжительный срок эксплуатации и высокую прочность. Соблюдение всех необходимых требований и пропорций определяет надежность постройки и безопасность людей, находящихся в здании.

Достоинства профнастила

Планируя использовать профнастил для перекрытий конструкций, следует ознакомиться с характеристиками данного материала, а именно:

  • широкий спектр применения. Профилированные листы используются как облицовочный, кровельный материал, а также с целью обустройства ограждений;
  • устойчивость к коррозии. Технология производства профнастила предусматривает нанесение специального антикоррозионного покрытия, увеличивающего срок эксплуатации до 25 лет;

Перекрытия такого типа применяются при строительстве многоэтажных общественных и промышленных зданий с нестандартными пролетами

  • малый вес. Масса профлиста не превышает 8 килограмм, что уменьшает нагрузку на силовую конструкцию;
  • обрабатываемость и технологичность. Листы материала легко крепятся, поддаются резке;
  • увеличенная прочность. Профнастил выдерживает повышенные усилия;
  • приемлемая цена. Низкая стоимость превратила его в материал, доступный широким массам;
  • эстетичность. Различная цветовая гамма листов профнастила позволяет гармонично вписать их в экстерьер;
  • транспортабельность. Малый вес и компактные габариты позволяют легко транспортировать материал;
  • экологичность;
  • устойчивость к природным факторам. Профнастил не подвержен влиянию погодных условий. Обладает повышенной устойчивостью к щелочной и кислотной среде.

Особенности монолитной конструкции

Межэтажное перекрытие из профнастила отличается от обычной конструкции специальным опалубочным усилением, позволяющим получить готовый потолок, не требующий дополнительной отделки.

Возможность применения разнообразных типов профилированного листа при возведении перекрытий является достаточно важным преимуществом

Достоинства:

  • возможность снижения расхода бетонной смеси, связанная с наличием «волн» различных размеров;
  • уменьшение количества материала для армирования;
  • увеличение прочности основания;
  • снижение массы конструкции;
  • равномерное перераспределение нагрузки;
  • возможность использования легких стеновых материалов, в том числе пено- и газобетонных блоков.

Профлист для перекрытий применяется относительно недавно. Метод перекрытия по профнастилу предполагает использование опалубки и бетона. За короткий период времени технология стала востребованной.

Один из отличительных моментов – возможность сооружения колонного фундамента конструкции, заменяющего традиционный ленточный. Нагрузка, которую воспримет каждая колонна, передается только конкретной частью каркаса.

Монолитная железобетонная основа представляет собой цельную плиту, забетонированную на профлисте. Опоры конструкции – кирпичные стены, бетон, железобетонные элементы, стальной каркас. Плита заливается пролетом длиной от 1,5 до 6 метров. Размер бетонной полки над поверхностью листов определяется расчетным путем, составляет не менее 30 мм. Если в бетонируемой поверхности выполнены проемы, укрепите вокруг них монолитный массив путем приварки в местах отверстий дополнительной арматуры.

Профлист, применяемый в качестве арматуры, должен иметь оцинкованное или какое-либо другое покрытие, которое обеспечит ему устойчивость к возникновению коррозии

Подготовительный этап

Где вы предпочли бы жить: в частном доме, или квартире?

Однозначно квартира! Комфорт, уют и тепло, вокруг люди и инфраструктура 161 ( 5.17 % )

Только частный дом! Вокруг тишина, покой, много места и мало людей! 1446 ( 46.47 % )

Зачем выбирать что-то одно? В городе квартира, а за городом — частный дом. 1404 ( 45.12 % )

Я — свободный Гражданин Планеты Земля! Мне не нужна рукотворная клетка! 101 ( 3.25 % )

Назад

Для того чтобы качественно залить бетонное перекрытие по профнастилу, важно технически грамотно подойти к начальной стадии работы. Рассчитайте усилия с учетом точных размеров постройки. Чтобы не допустить ошибку при выполнении расчётов, уточните эксплуатационные характеристики профилированных листов у производителя.

Подготовительный этап играет определяющую роль, требует специального подхода, инженерных знаний и умения выполнять необходимые расчеты. До начала монтажа следует:

  • Выполнить расчет материала, необходимого для изготовления каркаса, обладающего необходимым запасом прочности.
  • Подобрать вид профильного листа, определить размеры листа и толщину материала.
  • Рассчитать сортамент арматуры, предназначенной для изготовления несущего каркаса.

Расчетная часть позволяет определить сортамент, номенклатуру колонн и металлических балок. Базовый материал, применяемый для колонн, – стальные трубы профильного сечения. Балки изготавливаются из металлических швеллеров. Точность расчета монолитного основания определяет устойчивость конструкции объекта.

Монолитные перекрытия следует строить строго по разработанным и утвержденным чертежам и планам

Советы по монтажу опалубки

Технология работ предусматривает армирование балок и опорных колонн. Используются металлические трубы различного сортамента, асбестовые опоры. Металлический швеллер, двутавр применяются, как балки.

В зависимости от размеров гофр на листе изменяется шаг балок. С увеличением высоты волны уменьшается интервал между балками. Например, расстояние между балками для профильного листа марки TП–75 с толщиной 0,9 мм составляет 3 метра.

Контролируйте, не допускайте прогиба листов, устанавливая их на три опорных балки. Крепление осуществляйте саморезами, оснащенными усиленным буром. Помните о необходимости фиксации стыков, обеспечьте интервал между бронебойными саморезами  – 40 сантиметров.

После завершения устройства опалубки приступайте к армированию перекрытия по профнастилу.

Специфика армирования

Благодаря армированию происходит повышение прочностных характеристик одного материала с помощью другого, обладающего увеличенной жесткостью. Если говорить о профнастиле, то армирование выполняется стальной проволокой. Силовой контур, находящийся внутри конструкции, позволяет бетону воспринимать повышенные нагрузки. Продольные прутки диаметром 12 мм образуют каркас. Укладка осуществляется по каналам листов. Детали каркаса сваркой либо проволокой крепятся между собой.

Когда профнастильная опалубка будет сооружена, можно приступать к выполнению бетонирования

Рекомендации по бетонированию

Если опалубка из профнастила и металлических профилей установлена и выполнено армирование, приступайте к заливке бетона. Применяйте бетонную смесь марки М350. Последовательность мероприятий:

  • До заливки бетона профнастил для перекрытий усильте дополнительными балками – опорами, установленными по осям пролетов. Они поддержат основу в процессе заливки раствора. После затвердевания смеси их демонтируйте.
  • Бетонирование осуществляйте поэтапно. В течение рабочего времени старайтесь забетонировать конкретный пролет, так как проблематично сразу заполнить бетоном весь объем.
  • Дайте выстояться бетону до достижения рабочий прочности. Цикл созревания летом составляет 10 суток, а при отрицательной температуре – один месяц.
  • Увлажняйте поверхность бетона водой в жаркий период года. Это позволит предотвратить растрескивание, обеспечит созревание состава.

Если правильно произведены расчёты, выбраны профильные листы, установлен арматурный каркас и выполнено бетонирование, то прочность конструкции будет на должном уровне.

Возможные риски

Являясь универсальными, перекрытия по профлисту обладают недостатками. В процессе выполнения работ могут возникнуть непредвиденные моменты:

  • увеличенный расход бетонного раствора;
  • недостаточная жесткость конструкции перекрытия;
  • срыв сроков строительных мероприятий;
  • непредвиденное увеличение сметной стоимости строительства объекта.

Производя монтаж и заливку, нецелесообразно экономить на услугах проектировщиков и квалифицированных специалистов. Сложная и ответственная конструкция требует высокого уровня инженерных расчетов, разработки детального проекта работ.

Нюансы

Помните, что силовые несущие листы профнастила, воспринимающие увеличенную массу бетона, не терпят ошибок. Уделите внимание расчётам. При необходимости, обратитесь за помощью к строителям.

Только при наличии удобного инструмента, использовании качественных материалов, комплектующих и профессионального подхода к выполнению работы, можно произвести бетонное перекрытие по профнастилу.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

pobetony.ru

Монолитное перекрытие по профнастилу: расчет, устройство

  • Преимущества монолитного перекрытия по профлисту
  • Конструктивные особенности
  • Расчет перекрытия
  • Монолитное перекрытие по профнастилу своими руками

    • Сложно сегодня представить строительство, которое могло бы обойтись без применения бетонирования. Конструкции из железобетона присутствуют в фундаменте сооружений, в междуэтажных перекрытиях. Не лишним будет отметить, что в процессе строительства объектов разного назначения вместо сборного железобетона все чаще используют монолитный. В большей степени это касается зданий, имеющих металлический каркас.

    В индивидуальном строительстве особо распространено монолитное перекрытие по профнастилу. Такое решение подходит, к примеру, для сооружений, имеющих нестандартные пролеты или большое количество отверстий, проемов. Рабочий диапазон нагрузок достаточно широк. При эксплуатации несъемная опалубка для перекрытий из профлиста выступает также в роли дополнительного внешнего армирования, поскольку не позволяет бетону растечься в процессе застывания. Это существенно повышает прочностные характеристики возводимой конструкции и ее несущую способность.

    Такая конструкция представляет из себя пирог, состоящий из следующих прослоек:

    • балки;
    • профнастил;
    • гибкая арматура, выложенная по волне;
    • установленный вертикально стержневой анкер;
    • арматурная сетка;
    • стяжка по профлисту.

    Преимущества монолитного перекрытия по профлисту ↑

    • Организационные и финансовые издержки при устройстве перекрытия по профнастилу не особо высоки.
    • Геометрическая форма и размеры у них могут быть практически любыми.
    • Заливка перекрытия по профнастилу менее трудоемкая и не требует установки опалубки. Гребни профилированного металлического листа существенно уменьшают расход бетона, что зачастую становится важным аргументом в пользу выбора данного решения.
    • Монтаж системы довольно прост, и справиться с ним сможет и новичок.
    • За счет относительно небольшого веса профлистов монолитное перекрытие весит меньше, чем традиционные железобетонные конструкции с разборной опалубкой. И это при их довольно-таки высокой прочности. Таким образом такая система воздействует на фундамент с меньшей силой, что позволяет эффективно использовать ее при ремонте в ветхих зданиях. К тому же профлист позволяет добиться равномерного распределения всех усилий на фундамент.

    • Профнастил, став частью монолитной конструкции, фактически выполняет функции основного армирующего каркаса.
    • Конструктивная толщина бетонного перекрытия по профнастилу может различаться зависимо от мест применения, поэтому требует предварительного расчета.
    • Монтаж занимает значительно меньше времени.
    • Готовая плита перекрытия по профнастилу не менее прочна, чем остальные аналоги. Более того, металлопрофиль делает всю конструкцию даже более жесткой и надежной.
    • Профнастил для перекрытия может различаться по разновидности и марке.
    • Перекрытие огнестойкое: огнестойкость однопролетной плиты с внешним открытым армированием составляет примерно пол часа, а в случае многопролетных монолитных конструкций, армированных по пролету – от 45 минут.

    • Межэтажные металлические перекрытия имеют особое опалубочное усиление, дающее возможность сразу же получить потолок, которому не требуется дополнительная отделка или доработка.
    • Особенно часто конструкции этого типа используют для зданий, имеющих металлический каркас. Колонны связываются с перекрытием посредством арматуры, что делает каркас, более жестким и устойчивым.

    Конструктивные особенности ↑

    Такая конструкция – это цельная плита, забетонированная на профнастиле. Опорами для нее могут служить кирпичные стены и бетон, каркас из стали и железобетонные элементы.

    Монолитные системы могут иметь разную конструкцию, скажем, ребристые и безбалочные.

    • Ребристые, в свою очередь, могут быть:
    • с плитами по профнастилу. Каркасом для них служат балки, опирающиеся на колонны. Величина пролета варьируется в пределах 4–6 м. Что же касается толщины плиты, то она зависит от уровня нагрузки, а также размеров. Однако наиболее чаще встречается толщина в диапазоне 60–160 мм.
    • со второстепенными балками помимо плит. Толщина плит здесь – не более 120 мм. Стоимость монолитного перекрытия в этом случае выше, к тому же для его обустройства требуется больше времени.
    • В основе безбалочных конструкций лежит сплошная плита, опирающаяся на колонны.

    На заметку

    Если бетонируемая поверхность имеет проемы, то для армирования монолитного массива вокруг них в отверстия дополнительно приваривают арматуру.

    Расчет перекрытия ↑

    • Технология перекрытия по профлисту сводится к монтажу опалубка из металлопрофиля, поверх которого сооружен арматурный каркас.
    • Нагрузка, воздействующую на бетонную плиту, через монолитное перекрытие по металлическим балкам передается на опорные балки и фундамент.
    • Вид и марка профнастила для перекрытий, сечение металлических элементов арматуры и габариты бетонной полки зависят от длины  пролета между опорами и от эксплуатационной нагрузки. Для расчета толщины плиты чаще всего пользуются его отношением к величине пролета, равным один к тридцати. То есть, при длине пролета в 6 метров толщина бетонного слоя должна как минимум равняться 20 см.

    • Расчет монолитного перекрытия по профнастилу основывается на испытываемых им расчетных нагрузках, а также весе имеющихся конструкций и размерах сооружаемого здания. От этих параметров зависит, каким должен быть профиль и сечение металлических опорных балок каркаса, колонн, характеристики фундамента.
    • Системы данного типа относят к разряду конструктивно ответственных строй объектов, поэтому монтажные работы начинают только после подготовки соответствующей проектной документации. Последнюю, как и расчет прочностных характеристик  выполняют на основе соответствующих СниП, в частности касающихся стальных или ж/б (бетонных) конструкций.
    • Такой расчет достаточно сложен и трудоемок, поэтому проектировщики, как правило, прибегают к помощи специальных программ. Рабочая документация монолитного бетонного перекрытия по профнастилу включает план, чертежи опалубки, армирования (в основном в формате dwg), а также спецификацию материалов.

    Монолитное перекрытие по профнастилу своими руками ↑

    Подготовка ↑

    Заливка бетона по профлисту требует технически грамотного подхода к начальному этапу работы. Предварительно необходимо:

    • рассчитать усилия на основе точных размеров будущей постройки,

    Важно

    Очень важно заранее уточнить у производителя эксплуатационные характеристики профлистов.

    • рассчитать с требуемым запасом прочности материал, из которого изготавливают каркас;
    • подобрать вид металлопрофиля, определиться с размерами листа и толщиной материала;
    • провести расчет сортамента арматуры, которая предназначена для устройства несущего каркаса.

    Таким образом, подготовительный расчетный этап позволяет выяснить, какой необходим сортамент, номенклатуру металлических балок и колонн. Для колонн в качестве базового материала используют трубы из стали профильного сечения. Для изготовления балок используют металлические швеллера. От точности расчета монолитной системы зависит устойчивость всей конструкции.

    На заметку

    Шаг балок зависит в основном от вида используемого профнастила, точнее от высоты его профиля. Чем она  больше, тем меньшим выбирают шаг балок.

    Монтаж опалубки ↑

    При выборе длины профнастила учитывают ряд важных моментов:

    • чтобы лист в дальнейшем не прогибался, опор должно быть три вместо двух;
    • при коротких пролетах заливать бетон будет проще, так как давление при этом будет меньше.

    Для крепления профлиста на металлическую основу обычно пользуются специальными саморезами, оснащенными усиленным буром. Благодаря такому усилению, саморез с легкостью проникает в швеллер. Причем совсем необязательно его заранее просверливать. Не зря же такой крепеж называется еще бронебойным.

    Рекомендуем

    Учитывая достаточно большое количество точек крепежа, используйте для закручивания саморезов шуруповерт или дрель, которую выставляют  на небольшие обороты.

    Конструкция находится под воздействием очень высоких нагрузок, достаточно вспомнить, что бетон (чаще всего марки М-350) для заливки почти в 2,5 раза тяжелее, чем вода.  Надежность опалубки во многом зависит от способа крепления профлистов. Листы рекомендуется крепить в местах соприкосновения с балкой бронебойными саморезами с шагом порядка 40 см. В местах нахлестов также следует зафиксировать отдельные листы друг с другом. Крепление выполняют саморезами меньшего размера и меньшим шагом – порядка 25 мм. Завершив укладку профиля, приступают к армированию перекрытия по профнастилу.

    Специфика армирования ↑

    Наличие несъемной опалубки не обеспечивает плите дополнительную прочность, в то время как  в процессе эксплуатации бетон находится под воздействием больших нагрузок как на изгиб, так и на сжатие. Чтобы избежать возможных осложнений, сооружают внутренний каркас из металлических прутьев, которые укладывают во впадины профлиста. Выполняют также «верхнее» армирование, уложив трубы по гребням листов Таким образом, из продольных и поперечных составляющих создается объемный арматурный каркас. Его элементы либо сваривают, либо соединяют стальной проволокой.

    Заливка бетона ↑

    • До начала бетонных работ профнастил усиливают дополнительными подпорками, которые устанавливают между опорными балками в середине пролетов. Профлист после этого не будет выгибаться под весом удерживаемой бетонной смеси. Опоры убирают не раньше, чем заливка успеет набрать марочную прочность.
    • Бетон заливают поэтапно, так как забетонировать весь объем за раз проблематично. За рабочий день рекомендуется бетонировать конкретный пролет.
    • Бетон должен выстояться пока не достигнет рабочий прочности. Летом он созревает, то есть набирает марочное значение примерно на 80%, за 10–11 суток, зимой же – за месяц. Поскольку при отрицательной температуре бетон набирает прочность значительно дольше, то заливку рекомендуется проводить в теплое время года.
    • В жаркую погоду бетонную поверхность увлажняют водой, чтобы не дать ей растрескаться и обеспечить созревание состава.

    Рекомендуем

    Если при устройстве монолитной системы возможны заморозки, то правильнее изначально выбирать смесь с противоморозными добавками. Такая бетонная смесь набирает прочность и при отрицательной температуре. К тому же ряд специальных технологий позволяют значительно сократить время его схватывания. Конечно, стоимость состава при этом повышается.

    © 2019 stylekrov.ru

    stylekrov.ru

    Монолитное перекрытие по профнастилу: расчет, устройство

    Сегодня, в процессе современного индивидуального жилищного строительства, как правило, при устройстве перекрытий все более популярными становятся железобетонные, особенно монолитное перекрытие по профнастилу.

    Монолитное перекрытие по профнастилу имеет несколько преимуществ: использование любого вида профлиста, настил выступает в роли несъемной опалубки, снижает нагрузку на фундамент.

    Во время бетонирования профнастил применяется в качестве несъемной опалубки, а при эксплуатации осуществляет внешнее армирование.

    Что же это такое, чем отличается и какие имеет преимущества в сравнении со стандартными перекрытиями, каким образом происходит его монтаж?

    Перекрытия из профнастила используют в самых различных областях строительных работ: возведение гаража, террасы и прочих построек.

    Перекрытия: профиль или железобетон?

    Схема железобетонного перекрытия.

    Монолитное перекрытие по профнастилу, в отличие от железобетонного, подразумевающего заливку с применением специально предназначенной опалубки, способствует получению по завершении работ готового потолка, не требующего проведения дополнительных доработок и/или отделок. Профнастил, как уже отмечалось, будет осуществлять армирование.

    Возможность использования разнообразных видов профилированного листа при оснащении перекрытий следует отметить в качестве очень важного преимущества, так как сечение при желании или необходимости можно будет сделать ребристым. За счет указанного момента значительно повышается прочность и надежность перекрытия, к тому же можно уменьшить расход арматуры и бетона в процессе строительства.

    Устройство перекрытия с использованием профлиста подразумевает, что рассматриваемый настил выполняет функцию неснимаемых опалубок, к которым при последующих этапах будет применено бетонирование, а металлический каркас, состоящий из металлических колонн и балок, будет восприниматься в качестве опоры. Подобная конструкция позволяет (можно даже сказать требует) в процессе установки стен использовать легкие строительные материалы невысокой прочности.

    Возникающие нагрузки на каркас

    Виды профилированного листа.

    Данная технология получила право на существование за счет того, что нагрузка межэтажных перекрытий с использованием профилированного листа ложится не на стену, а на вполне прочный и надежный металлический каркас.

    При применении перекрытия по профлисту в качестве строительного материала для стен можно рекомендовать пеноблок или газоблок, применяемые также и для теплоизоляции.

    Есть у межэтажного перекрытия из профилированного листа и другое не менее существенное преимущество.

    Строительство крупного здания подразумевает применение ленточного фундамента, на строительные материалы для которого необходимы значительные затраты.

    Но отмеченный уже ранее перенос нагрузок на каркас, влекущий возможность облегчения стен, приводит к снижению нагрузок на фундамент. В результате вместо материалозатратного ленточного фундамента можно выбрать другой тип фундамента (к примеру, колонный), на который потратится существенно меньше денег и времени, и, возможно, даже трудозатраты будут меньше. Стоит обратить внимание, что в колонном фундаменте каждая отдельная колонна будет воспринимать нагрузку только со стороны одной колонны металлических каркасов.

    В оголовке подобного фундамента необходимо выпилить небольшой ростверк, расчет сечения которого производят с применением данных толщины стен и предполагаемого шага между колоннами фундамента.

    Таким образом, анализируя вышеизложенное, устройство перекрытий по профлисту влечет существенное снижение затрат на трудовые и финансовые ресурсы, а так же временные, ведь процесс возведения здания значительно ускоряется.

    Устройство перекрытий с применением профлиста

    Проектирование монолитных перекрытий по профнастилу необходимо осуществлять в соответствии с требованиями СНиП 2.03.01-84 «Железобетонные и бетонные конструкции», СНиП II-23-81 «Стальные конструкции».

    Схема монолитного перекрытия по профнастилу.

    Первоначально, независимо, выбран ли в качестве строительного материала профнастил или нет, планирование должно обязательно включать расчет будущего перекрытия, для чего необходимы такие данные, как:

    • точные размеры возводимого сооружения;
    • расчеты нагрузок, которые производятся непосредственно перекрытием.

    С помощью указанных данных можно правильно определить габариты металлических колонн, баллок и т.д.

    Колонны, как правило, изготавливаются из металлических труб как круглого, так и квадратного сечения. Для производства блоков зачастую применяется наличие металлических двутавровых балок и швеллеров.

    Стоит обратить внимание: расстояние между балками в процессе укладки и определение их сечения находятся в прямой зависимости от типа используемого в устройстве перекрытия профилированного листа. Чем больше высота стенового профильного листа, тем меньше шаг между балками.

    Чтобы самостоятельно выполнить максимально точно и правильно расчет шага укладки балок, за требуемой информацией лучше обратиться либо к реализатору, либо к производителю профнастила. Они могут представить информацию по необходимым параметрам строительного материала, об основных видах профилированного листа, его характеристиках, несущей способности и т.д.

    Рассмотрим примерный расчет

    Последовательность укладки слоев монолитного перекрытия по профнастилу.

    За основу возьмем следующие данные: промежуток между балками — 3 м, выбран профлист марки ТП-75, толщина 0,9 мм.

    1. Самым качественным креплением профнастила к металлическим основаниям балок считают использование саморезов на 32 мм с усиленным буром (так называемые бронебойные), посредством которого появляется возможность просверливать швеллеры без предварительного использования дрели.
    2. Фиксация должна быть осуществлена на каждом стыке профилированного листа и перекрывающих балок. Следовательно, если профнастил укладывается на 3 балки, то и крепиться он должен в 3-х точках, если укладка выполняется на 2 балки — в 2-х точках.
    3. Кроме фиксирования профилированных листов к балкам, необходимо также закрепить их в местах стыка между собой. Для этого также можно применять указанные бронебойные саморезы, но покороче, например, 25-миллиметровые. Вкручивают их на расстоянии друг от друга примерно 400 мм.
    4. Когда устройство профнастильной опалубки будет окончено, следующим действием осуществляется бетонирование. Относительно перекрытий необходимо всегда учитывать его минимальную толщину, которая, как правило, составляет не больше 8 см без толщины самих профилированных листов. Бетонирование рекомендуется применять с бетоном марки М-25 (иное обозначение — М-350).
    5. Предварительно укладке бетона необходимо осуществить подготовку профлистов. Для этого внизу, в центре каждого пролета, между балками следует установить наличие временных опор (в их качестве можно использовать палки) от пола непосредственно до профилированного листа. Эти действия способствуют предупреждению возможности проседания профнастила под нагрузкой уложенного бетона. Как только бетонный раствор высохнет, опоры из палок можно убирать.

    Не забывайте, что суть профлиста в процессе последующей эксплуатации — армирование. Поэтому толщина бетонной кладки рассчитывается, исходя из прочности и деформации профлиста. Минимальная — 30 мм, если отсутствует бетонная стяжка — расчет 50 мм. Профилированный лист укладывают широкими гофрами вниз. В случае размера отверстия поперек настила до 500 мм необходимо усиление перекрытия в виде продольных стержней. В противоположном случае по контуру отверстия необходимо предусмотреть дополнительные элементы балочной клетки, чтобы переносить нагрузку с ослабленных участков на прогоны.

    Первоочередно следует определить необходимую протяженность листа профнастила, для чего лучше всего брать в расчет опирание не по стандартному варианту на 2 балки, а на 3 — это позволит предусмотреть прогиб профилированного листа в процессе эксплуатации.

    Бетонирование рекомендуется осуществлять в один заход: всю покрываемую территорию за один рабочий день, при ином раскладе необходимо выполнять процесс хотя бы по пролетам.

    Следует обратить внимание: если укладка бетона выполняется в несколько заходов, необходимо учитывать, сколько дней высыхал тот или иной участок. Тогда дополнительные опоры из-под пролетов с высохшим бетоном будут убраны своевременно. При этом учитывайте, что 80-процентной прочности бетон достигнет не ранее чем через 10 суток со дня укладки при условии теплой погоды. В холодную пору года бетонная кладка может высыхать до одного месяца.

    При жарких погодных условиях в период выполнения перекрытий по профнастилу следует регулярно смачивать бетон, что позволит предупредить преждевременное ускоренное испарение влаги в итоге сильного нагрева профилированных листов из-за высокой температуры воздуха окружающей среды.

    Как и многие другие строительные работы, технология осуществления монолитного перекрытия с использованием профнастила не составляет особой сложности и не требует специально приобретенных навыков.

    Структура профилированного листа.

    Самая главная стадия — разработка теоретической части, которая включает:

    • определение материала каркаса металлической конструкции;
    • правильное определение видов и размеров профилированных листов;
    • грамотный расчет сечений арматуры, необходимой в процессе изготовления каркаса и т.д.

    Немаловажным фактором является и наличие необходимых инструментов:

    • шуруповерт и саморезы, желательно на 32 с буром;
    • дрель и наличие сверл;
    • правило;
    • вязальный крючок и проволока.

    Это и различные уровни, отвес, шнурок, угольник и рулетка. Если заливка бетона осуществляется вручную, то потребуется бетономешалка и емкость для раствора.

    Если весь непосредственный строительный процесс можно выполнить самостоятельно, то расчет по каждому параметру все же рекомендуется поручить высококвалифицированному профессионалу.

    Устройство перекрытий из профнастила следует осуществлять строго по разработанным и утвержденным планам и чертежам, согласно приведенным выше требованиям.

    Тем не менее, чтобы предотвратить всевозможные ошибки и неточности при выполнении строительных работ, можно пригласить бригаду квалифицированных специалистов, но предварительно рекомендуется поинтересоваться их репутацией и отзывами о них.

    kryshikrovli.ru

    монолитное перекрытие по профлисту- опалубке

    Частный строитель может отступать от стандартных решений. Так, привязка к конфигурации и размерам внутренних помещений отошла в прошлое, уступая новым технологиям. Монолитное перекрытие по профлисту позволяет закрыть любую площадь, даже если она обладает овальной формой.

    Отличительные характеристики

    Технология ведения работ не потребует серьезных организационных и финансовых издержек. При установке монолитного перекрытия по профнастилу реализуется дополнительный спектр преимуществ:

    • система не требует монтажа опалубки и собирается относительно просто, что под силу даже новичкам;
    • более низкий вес по сравнению с традиционными конструкциями, что сокращает нагрузку на фундамент;
    • профнастил становится частью перекрытия и выполняет функции основного армирующего каркаса;
    • готовое покрытие может быть покрыто гипсокартоном или остаться в первоначальном виде;
    • заливка рабочего раствора менее трудоемкая;
    • конструктивная толщина перекрытия может варьироваться в зависимости от зон применения, для чего требуется расчет;
    • более сжатые сроки работ;
    • готовая плита не уступает по прочностным характеристикам остальным аналогам;
    • возможность использования различных разновидностей и марок профиля;
    • огнестойкость.

    Закладные детали производятся из металла и способствуют равномерному распределению нагрузок. При монтаже необходима реализация сварочных работ

    Монолитное перекрытие по профнастилу — подготовка

    Готовое покрытие одновременно является полом вышележащего помещения или потолком той комнаты, которая находится ниже, — это и несущая, и ограждающая конструкция.

    Качество возведения монолитной плиты влияет на безопасность эксплуатации всего дома, поэтому так важно провести соответствующий спектр подготовительных мероприятий:

    • расчет несущей конструкции и несущей способности. Ошибки, допущенные на этом этапе, ведут к провисанию плит на длинных пролетах, увеличению толщины плиты, после чего следует рост трудозатрат и финансовых издержек;
    • расчет материалов;
    • для опоры перекрытия необходимо предусмотреть специальные закладные и «карманы» в стенах и столбах, что должно быть отмечено в чертеже.

    Рекомендации по проектированию

    Чтобы правильно высчитать толщину плиты, необходимо учесть следующее:

    • расположение перегородок — даже облегченная конструкция из гипсокартона создает нагрузку 50-70 кг/м²;
    • не стоит забывать про полезную нагрузку от оснащения помещения. В частном строительстве принимается на 150 кг/м²;
    • запас прочности должен превышать проектное значение на треть;
    • установка вертикальных стержневых анкеров позволит получить надежное сцепление профнастила с бетоном. Дополнительные элементы привариваются к полке прогона при монтаже;
    • подробные рекомендации по проектированию монолитных перекрытий и расчетам указаны в стандарте СТО 0047 -2005.

    Максимальная толщина монолитного перекрытия варьируется в пределах 200-250 мм, минимальная – 50-60 мм.

    Технология

    Устройство монолитного перекрытия по профнастилу может быть реализовано следующим образом:

    • размещение конструкции на бетонных или металлических балках (швеллер/двутавр) с шагом 3.0 м;
    • монтаж на внутреннюю полку двутавра, шаг кратен длине листа, например, 1.2-1.5 м;
    • строительство без поддерживающих балок.

    Ведение работ

    Мастер должен учитывать указанную последовательность действий, если он создает монолитное перекрытие своими руками

    Укладка профнастила на поддерживающие балки:

    • согласно чертежу, в карманы или закладные укладывается двутавр. Закладные опорные уголки применяются при ведении работ на бетонных колоннах или стенах;
    • на двутавр устанавливается профилированный лист, гофра должна быть ориентирована расширением вниз. При работе используются саморезы. Крепление производится на стыках и в местах привыкания к балкам;
    • в каждое ребро «опускается» продольная арматура (шаг 190-200 мм) и связывается с поперечным прутком, размещенным поверх листа вертикальными отрезками. Величина готовых ячеек 150-150 мм;
    • между балок равномерно монтируются подпорки, что позволит избежать прогиба профлиста;
    • реализуется заливка;
    • карманы или закладные замоноличиваются;
    • спустя 25-30 суток подпорки демонтируются и ведутся дальнейшие работы.


    Укладка на внутреннюю полку двутавра:

    • на закладные или в карманы опираются двутавры;
    • на внутреннюю полку балки выкладывается материал. Укладка реализуется по длине листа, то есть гофрами поперек пролета балок. Конструкция фиксируется саморезами;
    • закладывается арматура и реализуется заливка на всю толщину двутавра. Допустима заливка по секциям.

    Установка без поддерживающих балок

    Монтаж осуществляется с опорой профнастила и арматуры на стены с временными поддерживающими подпорками и закладные колонны. Конструкция позволяет рабочим перемещаться по пролетам и удерживает вес заливки.

    Последовательность действий:

    • лист фиксируется на закладных анкером по металлу;
    • арматура приваривается к закладным и колоннам во всех точках соприкосновения;
    • перекрытие не должно содержать отверстий. Монолит должен размещаться от стены до колонны или между колоннами не прерываясь;
    • как залить перекрытие? Рекомендовано заливать бетон за один раз.

    Двутавр – это стандартный профиль, используемый при возведении конструктивных элементов. Сечение балки напоминает букву «Н», что обеспечивает высокую прочность и жесткость, однако, уступает швеллеру по устойчивости к скручиванию

    Этот тип организации работ целесообразно применять при строительстве перекрытий между этажом и чердаком, что обусловлено меньшими нагрузками.

    Выбираем материал

    Профнастил – это гофрированный лист, выполненный из оцинкованной стали, на которую может быть нанесено дополнительное покрытие.

    В продаже могут быть представлены материалы с указанной маркировкой:

    • «Н» — несущий профлист для кровли и перекрытий;
    • «НС» — несущий для настилов и стен;
    • «С» — для стен.

    Расшифровка маркировки осуществляется указанным образом.

    Для товара Н35-1000-0.7:

    • «Н» — тип профлиста:
    • 35 – высота профиля (волны или трапеции), мм;
    • 7 – толщина металла, мм;
    • 1000 – ширина (рабочая/полезная), мм.


    Для строительства монолитных перекрытий выбор должен быть следующим:

    • маркировка «Н» (обладает высокой несущей способностью), при строительстве менее ответственных конструкций используется профлист «СН»;
    • если длина пролета менее 5.50 м, минимальная толщина принимается, как 0.80 мм;
    • если длина пролета более 5.50 м – 0.90 мм;
    • арматурный пруток d0-12.0 мм;
    • бетон не ниже М300;
    • саморезы М5.5 х 32.0/35.0 мм – фиксируют профлист на несущих балках;
    • для технологии монтажа на несущих металлических балках – двутавр 12.

    Можно отдельно отметить такой материал, как профлист Н60. Его использование целесообразно, если конструкция будет принимать высокие эксплуатационные нагрузки.

    Цена

    Если профессиональная бригада занимается возведением монолитного перекрытие, цена складывается следующим образом:

    • облегченные конструкции – от 4 т.р/м²;
    • сплошной монолит 0.25 м – от 5 т.р/м².

    Профлист Н60 может использоваться для монтажа перекрытий без монолитного бетона, неутепленных и утепленных стеновых конструкций, постоянных и временных ограждений

    Реализация работ своими руками потребует меньших затрат, однако, расчетную часть рекомендовано доверить профессионалам, что потребует дополнительных издержек.

    Перекрытия, возводимые по профнастилу, — это современное и оправданное решение для частого строительства. Технология доступна для освоения любому мастеру, не вызывает значительных затрат и сокращает сроки ведения работ.

    Устройство монолитного перекрытия по профнастилу доступно в исполнении каждому-в этом можно убедиться из видео:

    Книги по теме:

    obetone.com

    РубрикаПол

    Добавить комментарий
