Профлист для сталебетонных перекрытий

Каталог профлиста для СБП

       В последнее время все большую популярность приобретают сталебетонные перекрытия, возведённые с использованием профилированного листа в качестве внешней листовой арматуры и несъемной опалубки на этапе застывания бетона.

  1. Бетон.
  2. Опорная балка.
  3. Стад-болт. Крепёж профнастила к балкам осуществляется стад-болтами, или с помощью анкерных упоров (типа «HILTI»).
  4. Противоусадочная сетка. Используется для предупреждения образования и распространения трещин во время затвердевания бетона (возможна замена фибробетоном).
  5. Профилированный лист СКН50Z-600 (также при устройстве сталебетонных перекрытий может использоваться профлист СКН90Z-1000).
  6. «Змейка» (зигзагообразная выштамповка) на стенках профиля. Обеспечивает повышение качества сцепления профнастила с бетоном в 5-6 раз в сравнении с гладким листом.

       Сталебетонное перекрытие – это монолитная сталебетонная плита (СБП), в которой профнастил на этапе бетонирования служит несъемной опалубкой, воспринимающей вес уложенного бетона, арматурной сетки (каркаса) и других технологических нагрузок, а во время эксплуатации работает в качестве внешней листовой арматуры (процент армирования – 1,25%). Использование при строительстве сталебетонных перекрытий предоставляет нижеследующие преимущества:

  • сокращение расхода стали на 15% на балки;
  • уменьшение трудозатрат при строительстве на 25-40% в сравнении с обычными монолитными перекрытиями, возводимыми с применением стержневой арматуры;
  • получение любого предела огнестойкости, в том числе с применением защищающих покрытий;
  • снижение веса перекрытий на 30-50% в сравнении с традиционными железобетонными перекрытиями;
  • расположение коммуникаций в гофрах профлиста перекрытия;
  • увеличение безопасности труда и пожарной безопасности на этапе монтажа перекрытия.

      Область применения сталебетонных перекрытий с использованием профлиста в качестве внешней арматуры:

  • Многоярусные парковочные комплексы;

  • Торгово-развлекательные центры;

  •  Спортивные сооружения;

  • Логистические комплексы;

  • Жилые здания;

  • Производственные цеха предприятий и т.д.

       Особое значение сталебетонные перекрытия будут иметь при строительстве высотных объектов, где масса применяемых материалов и технологичность строительно-монтажных работ имеют определяющее значение, а также при реконструкции перекрытий зданий различного назначения в условиях плотной застройки, где пространство вокруг здания ограничено и применение тяжелой строительной техники невозможно.

      По вопросам приобретения обращайтесь в отдел сбыта в г.Москве или г.Рязани.


Монолитное перекрытие по профлисту Группа компаний TechnoFloor

Содержание

  • 1 Монолитное перекрытие по профлисту
    • 1.1 Монолитное перекрытие по профлисту
      • 1.1.1 Какие материалы выбрать
      • 1.1.2 Монолитное перекрытие с балочным каркасом
      • 1.1.3 Безопорное монолитное перекрытие
      • 1.1.4 Похожие новости

Межэтажные перекрытия современных домов должны быть прочными, надежными и долговечными. Существует несколько технологий их изготовления, и у каждой есть определенные достоинства. У частных застройщиков особой популярностью пользуются монолитные заливные перекрытия, которые получаются путем заливки бетона в специально подготовленную опалубку. Главное преимущество заливного перекрытия – возможность подгонять форму под любую планировку помещения. При этом цельное строение с тщательным армированием делает такую конструкцию предельно прочной. Основным её недостатком является большая масса, требующая надежной опоры, да и опалубка должна собираться с особой тщательностью, чтобы выдержала массу залитого бетона. Лучшее решение данной проблемы – заливка перекрытия по профилированному листу.

Профилированный лист – популярный строительный материал, достаточно жесткий и легкий одновременно. Если сделать его основой для межэтажного перекрытия, он будет служить одновременно опалубкой, арматурой и нижним финишным слоем. В случае складского или производственного помещения такая поверхность не нуждается в дополнительной отделке. Основные преимущества монолитных перекрытий по профильному листу (в сравнении с классической монолитной плитой в опалубке):

  • на 30-40% ниже трудозатраты;
  • масса конструкции меньше на 30-50%;
  • на армирование требуется на 15% меньше стальной проволоки;
  • перекрытия лучше выдерживают горизонтальные нагрузки;
  • проще прокладывать коммуникации перед заливкой;
  • высокая пожарная безопасность.

Поскольку монтаж деревянной опалубки отнимает достаточно много времени, замена её на профилированный лист позволяет существенно снизить трудозатраты и ускорить работу как минимум на треть. При этом сам профнастил за счет своего профиля обеспечивает дополнительную жесткость, играя роль внешнего армирующего слоя. Благодаря этому можно снизить количество внутренней проволочной арматуры. Обратите внимание, что применять сталежелезобетонные перекрытия можно только при соблюдении ряда условий:

  • относительная влажность в помещениях не должна превышать 75%;
  • температура не должна превышать 30 °C;
  • недопустимо присутствие в бетоне хлорсодержащих присадок;
  • в помещении нельзя работать с агрессивными веществами любой природы.

Таким образом, следует ориентироваться на ограничения, свойственные всем изделиям из железобетона. Данный тип перекрытия оптимален в качестве межэтажного, а вот оборудовать его между первым и цокольным этажами уже нежелательно, поскольку повышенная влажность может существенно снизить его надежность.

Какие материалы выбрать

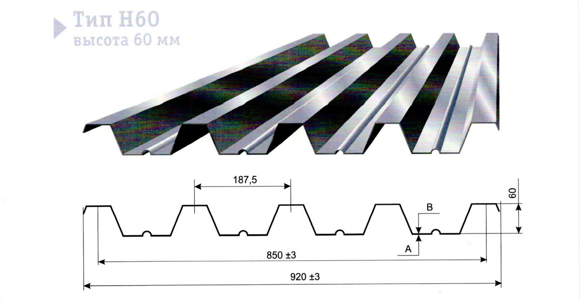

В качестве каркаса следует выбирать несущий профнастил (тип Н) с высотой гофры не менее 44 мм и толщиной стали не менее 0,7 мм. Марка бетона зависит от предполагаемой толщины и массы перекрытия. Если использовать тяжелый бетон, то марка должна быть не ниже М200, в случае легкого бетона с пористым заполнителем будет достаточно марки М150. Слой заливки должен составлять не менее 30 мм (над верхней волной), если будет обустраиваться дополнительная стяжка, и не менее 50 мм, если делать напольную стяжку не планируется. Арматурный каркас изготавливается из стержней A-III с периодическим профилем или специализированной армировочной проволоки Вр1 или Вр2.

В заведомо слабых местах конструкции (например, вокруг лестничного проема), каркас следует усилить. Для дополнительного усиления конструкции может использоваться балочный каркас, но это не обязательно.

Монолитное перекрытие с балочным каркасом

Данная конструкция отличается повышенной надежностью, поскольку через относительно небольшие промежутки монтируются прочные несущие балки из двутавра. Главным недостатком этого типа перекрытия является невысокая эстетичность, поскольку балки выступают из потолка в помещение. Расчет несущего каркаса производится на основании площади и данных о предполагаемых нагрузках. Расстояние между балками не должно превышать 3 метров, при этом профлист укладывается гофрами перпендикулярно балкам. Нельзя, чтобы листы опирались о балки только краями, под ним обязательно должно быть три балки (одна из которых по центру). Профнастил укладывается узкой гофрой вверх. По ширине листы подгоняются встык, по длине делается нахлест на одну волну и фиксируется заклепками или саморезами через каждые 40-50 см.

Для закрепления листов используются анкеры, для надежности привариваемые непосредственно к балкам. Для дополнительной фиксации также можно использовать саморезы. Последовательность действий:

  1. Установить балки в предусмотренные карманы.
  2. Уложить профнастил, фиксируя листы саморезами.
  3. Изготовить сетку из арматуры, связывая её на пересечениях тонкой проволокой.

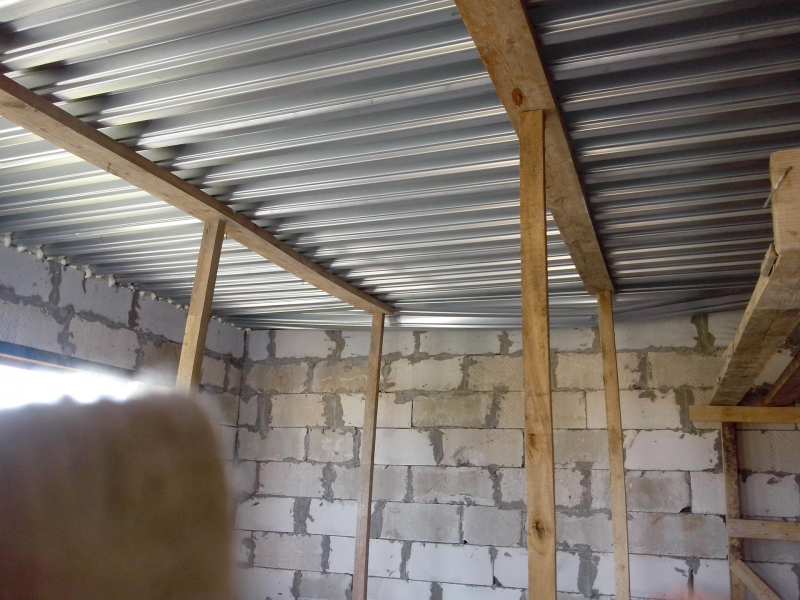

  4. Чтобы избежать прогиба листа, можно установить временные подпорки.
  5. Залить бетонную смесь (желательно выполнить процедуру за 1 раз).
  6. Забетонировать карманы или закладные.
  7. Когда бетон окончательно отвердеет, можно приступать к заливке стяжки и отделке.

В качестве арматуры достаточно сформировать одинарную сетку с ячейкой 20-20 см из арматуры и продольные вертикальные каркасы в каждую волну. Слой бетона между сеткой и верхней гофрой должен превышать 15 мм, защитный слой над сеткой также должен быть не меньше 15 мм. Общая толщина бетона и стяжки над профнастилом не должна быть меньше 50 мм. Благодаря наличию балок и армированию такое перекрытие выдерживает не менее 150 кг массы на квадратный метр.

Безопорное монолитное перекрытие

В частном строительстве каркас из стальных балок делают не всегда, предпочитая вообще отказаться от опоры, сделав само перекрытие толще и увеличив количество арматуры. Безопорное монолитное перекрытие по профильному листу проще в изготовлении, дешевле, легче и обеспечивает гладкий потолок, поэтому самозастройщики предпочитают именно этот вариант. Следует учитывать, что монтировать безбалочное перекрытие не рекомендуется, если ширина пролета превышает 6 метров. Последовательность монтажа такая же, как и в варианте с балками, только установка колонн в этом случае строго обязательна. Арматурный каркас следует изготавливать более тщательно, приваривая прутки к закладным. Сетка должна быть двухслойной, а общая толщина бетонного слоя – на 1,5-2 см больше. В данной конфигурации используется 60-миллиметровый профилированный лист (толщина стали также от 0,7 мм), а также усиленный армирующий каркас, на который будет приходиться основная нагрузка.

Поскольку балки отсутствуют, листы укладываются узкими гофрами вниз. За счет большой высоты они формируют некоторое подобие ребер жесткости, принимая на себя существенную часть нагрузки. Данные ребра следует ориентировать перпендикулярно длинной стороне пролета. Для безопорного монолитного перекрытия рекомендуется использовать тяжелый бетон с маркой не ниже М300. Качество распределения цементно-песчаного раствора имеет решающее значение, поэтому обязательно следует применять виброуплотнение. Поскольку конструкция получается очень тяжелая и до затвердевания бетона имеет недостаточную прочность, рекомендуется установить для её поддержки временные подпорки, убрать которые можно будет только после окончательного отвердения бетона и набора прочности более 70%. #Перекрытие#Бетон

Post Tagged with Бетон, Перекрытие

Пласти Шилд® | Гофрированные листы

ДЕТАЛИ

Доступные цвета Белый
Перерабатываемый Да
Многоразовый Да
Тип материала Пластик
Дышащий №
Клей №
Влагостойкий Да
Огнестойкий Да

SPECIFICATIONS

Thickness  4 mm

Material  Polypropylene

Density (grams/sq. meter)  650

Density (lbs/1000 sq. ft.)  133

Поверхностное натяжение (уровень дин)  42 дин/см

Прочность на разрыв  1700 г.

Прочность на растяжение  4000 фунтов/кв. дюйм

Прочность на удар дротиком  320 дюймов / фунт

Температура (идеальная)  70° F

Влажность (идеальная)  50%

Тепло .90 Нагрузка  174 градуса при 66 фунтах. на кв. дюйм

Химическое название полипропиленговое гомополимер или сополимер

Химическое семейство Полипропилен

Химическая формула СВОРТ

ПРОИЗВОДИТЕЛЬНОЕ Наз.0015

Использование материала  Защита поверхности

Часто задаваемые вопросы

Что такое гофрированный пластик?

Гофрированный пластик — это легкий и прочный материал, используемый для различных целей, таких как вывески, защита пола и защита стен. Его можно разрезать с помощью острого универсального ножа и соединить с клеем на основе растворителя.

Как установить Plasti Shield®?
Поместите лист гофрированного пластика на желаемую поверхность. Отрежьте по длине канцелярским ножом. Соедините несколько деталей синей лентой или аналогичной липкой лентой для больших площадей. Не приклеивайте ленту непосредственно к полу.

Какой тип ленты следует использовать для защиты стен и окон?
Голубой малярный скотч – лучший вариант для крепления Plasti Shield к стенам и окнам. Используйте чистую разделительную ленту, чтобы убедиться, что не осталось следов и не произойдет удаление краски.

Есть ли огнестойкая версия?

Да, если вы работаете на строительной площадке, где требуются огнестойкие материалы, наш вариант Plasti Shield FR протестирован и сертифицирован на соответствие стандартам NFPA-701.

Подходит ли этот продукт для вторичной переработки?
Обратитесь в местный центр по переработке пластмасс для получения местной информации о переработке полипропилена.

Резиновый коврик для защиты пола | Гофрированный желоб с V-образной канавкой™ | 750

Перейти в конец галереи изображений

Перейти к началу галереи изображений

Минимум $10.00

Минимум $10.00

Обычно отгружается в течение 0 дней Пожалуйста, свяжитесь со службой поддержки в
800-798-9250 для уточнения сроков.

Размеры

Выберите вариант…

Нужен оптовый или специальный заказ? Получить цитату

Дополнительная информация
Модель № 750
Доступные цвета Черный
Общая толщина 1/8
Размеры рулона 2’x 75′; 2’x 150′; 3’x 75′; 3’x 150′; 4’x 75′; 4 х 150 футов; 6’x 75′
Нестандартная длина Ширина 2, 3, 4 и 6 футов (длина до 150 футов)
Группа Эргономичное, защищающее от усталости и безопасное покрытие
Область фильтра Сухие зоны
Особые характеристики Без DOP, без ДМФ, без озоноразрушающих веществ, без силикона и без тяжелых металлов
Рекомендуемое использование Для размещения на производственных предприятиях, сборочных линиях, комплектовочных, упаковочных и логистических складах, индивидуальных рабочих местах.
Специальные замечания Рекомендуется для приложений, требующих немного большей тяги. Может использоваться в качестве вкладыша для ремонтных и инструментальных тележек
Поверхность Продольный гофрированный ребристый узор
Края Без границ
Интенсивность использования Легкий режим
Спецификация материалов Резина SBR
Процесс Каландрирование
Вес фунт/кв.
