Расчет системы отопления

Владельцу отопительной сети бывает трудно найти вразумительный ответ, как сделать расчет домашнего отопления. Это происходит одновременно из-за большой сложности самого расчета, как такового, и вследствие предельной простоты получения искомых результатов, о чем обычно специалисты не любят распространяться, считая, что и так все понятно.

По большому счету сам процесс расчета нас интересовать не должен. Нам важно как-то получить правильный ответ на имеющиеся вопросы о мощностях, диаметрах, количествах… Какое оборудование применить? Ошибки здесь быть не должно, иначе произойдет двойная или тройная переплата. Как же правильно рассчитать систему отопления частного дома?

Почему большая сложность

Расчет системы отопления с допустимыми погрешностями под силу разве что лицензированной организации. Ряд параметров в бытовых условиях просто не определимы.

Сколько энергии теряется из-за обдува ветром? — а когда подрастет дерево рядом?
Сколько солнце загоняет энергии в окна? — а сколько будет, если окна не помыть полгода?

Сколько тепла уходит с вентиляцией? — а после образования щели под дверью из-за отсутствия замены уплотнителя?
Какая реальная влажность пенопласта на чердаке? — а зачем она нужна, после того как его подъедят мыши….

Во всех вопросах показана существующая динамика изменения теплопотерь с течением времени у любого дома. Зачем же тогда точность на сегодня? Но даже на текущий момент, нельзя в бытовых условиях высчитать точно параметры системы отопления исходя из теплопотерь.
Гидравлический расчет тоже сложный.

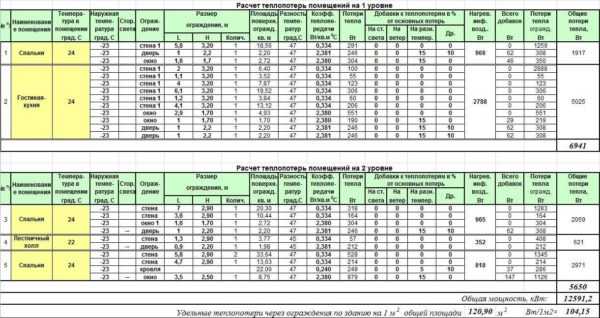

Как определить теплопотери

Известна некая формула, согласно которой теплопотери напрямую зависят от отапливаемой площади. При высоте потолка до 2,6 метра в самый холодный месяц в «нормальном» доме теряем 1 кВт с 10 м кв. Мощность отопления должна это перекрыть.

Реальные теплопотери частных домов чаще находятся в пределах от 0,5 кВт/10 м кв. до 2,0 кВт/10 м кв. Этот показатель характеризует энергосберегающие качества дома в первую очередь. И меньше зависит от климата, хоть его влияние остается значительным.

Какие удельные теплопотери будут у дома, кВт/10 м кв.?

0,5 – энергосберегающий дом
0,8 – утепленный
1,0 – утепленный «более-менее»
1,3 – слабая теплоизоляция
1,5 – без утепления
2,0 – холодные тонкие материалы, имеются сквозняки.

Общие теплопотери для дома можно узнать умножив приведенное значение на отапливаемую площадь, м. Но это все нас интересует для определения мощности теплогенератора.

Расчет мощности котла

Недопустимо принимать мощность котла исходя из теплопотерь больше чем 100 Вт/м кв. Это значит отапливать (засорять) природу. Теплосберегающий дом (50 вт/м кв.) делается, как правило, по проекту, в котором расчет системы отопопления произведен. Для других домов принимается 1кВт/10 м кв., и не больше.

Если дом не соответствует названию «утепленный», особенно для умеренного и холодного климата, значит он должен быть приведен в такое состояние, после чего уже подбирается отопление по тому же расчету – 100 Вт на метр квадратный.

Расчет мощности котла выполняется по следующей формуле – теплопетери умножить на 1,2,
где 1,2 – резерв мощности, обычно используемый для нагрева бытовой воды.
Для дома 100 м кв. – 12 кВт или чуть больше.

Расчеты показывают, что для не автоматизированного котла резерв может быть и 2,0, тогда топить нужно аккуратно (без закипания), но можно быстрее разогревать дом при наличии и мощного циркуляционного насоса. А если в схеме имеется теплоаккумулятор то и 3,0 – допустимые реалии по теплогенерации. Но не окажутся ли они неподъемными по цене? Об окупаемости оборудования речь уже не идет, только об удобстве пользования…

Послушаем эксперта, он расскажет, как лучше подобрать котел на твердом топливе для дома, и какую мощность принять…

При выборе твердотопливного котла

Стоит рассматривать только твердотопливные котлы классической конструкции, как надежные, простые и дешевые и лишенные недостатков бочкообразных устройств под названием «длительного горения» …В обычном твердотопливном котле верхняя загрузочная камера всегда даст немного дыма в помещение. Более предпочтительны котлы с фронтальной камерой загрузки, особенно, если они установлены в жилом доме.
Чугунные котлы требуют защиту от холодной обратки, боятся залпового вброса холодной воды, например, при включении электричества. Качественную схему нужно предусмотреть заранее.
Защита от холодной обратки также желательна для любого вида котла, чтобы не образовывался агрессивный конденсат на теплообменнике, при его температуре ниже 60 град.
Твердотопливный котел желательно брать повышенной мощности, например, двухратной мощности от требуемой. Тогда не нужно будет постоянно стоять у маломощного котла и подбрасывать дрова, чтобы он развил нужную мощность. Процесс при не интенсивном горении будет на порядок комфортнее…

Желательно приобретать котел с подачей вторичного воздуха, для дожига СО при неинтенсивном горении. Повышаем КПД и комфортность топки.

Распределение мощности по дому

Генерируемая котлом мощность должна равномерно разойтись по всему дому, не оставить холодных зон. Равномерный прогрев здания будет обеспечен, если мощность установленных радиаторов в каждой комнате будет компенсировать ее теплопотери.

Суммарная мощность всех радиаторов должна быть немного большей чем у котла. В дальнейшем мы будем исходить из следующих расчетов.

Во внутренних комнатах радиаторы не устанавливаются, возможен лишь теплый пол.

Чем длиннее наружные стены комнаты и чем больше в них площадь остекления, тем больше она теряет тепловой энергии. В комнате с одним окном к обычной формуле расчета теплопотерь по площади применяется поправочный коэффициент (приблизительно) 1,2.

С двумя окнами – 1,4, угловая с двумя окнами – 1,6, угловая с двумя окнами и длинными наружными стенами – 1,7, например.

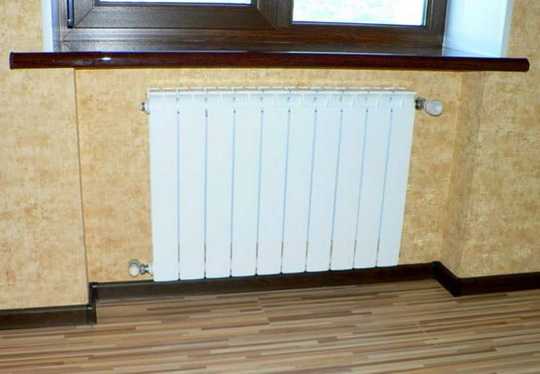

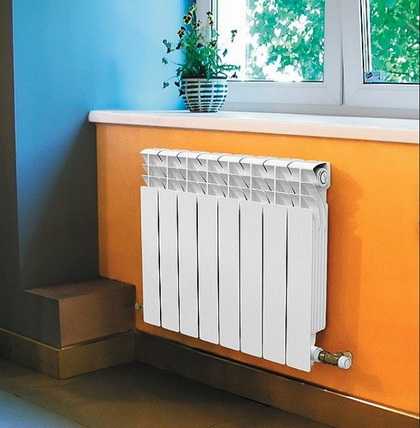

Вычисление мощности и выбор параметров устанавливаемых радиаторов

Производители радиаторов указывают паспортную тепловую мощность своих изделий. Но мелко-неизвестные при этом завышают данные как хотят (чем мощнее – лучше купят), а крупные указывают значения для температуры теплоносителя 90 град и др., которые редко бывают в реальной отопительной сети.

Поэтому принято считать, что в среднем секция радиаторов (500 мм между патрубками вне зависимости от дизайна, материала) будет реально, без перегрева котла, отдавать тепловую мощность около 150 Вт.

Тогда обычный 10 секционный радиатор из магазина – принимается как 1,5 кВт. Угловая комната с двумя окнами площадью 20 м кв. должна терять энергии 3 кВт (2кВт умножить на коэффициент 1,5). Следовательно, под каждым окном в данной комнате нужно разместить
минимум по 10 секций радиатора – по 1,5 кВт.

Для полноценной системы отопления желательно не учитывать мощность теплого пола – радиаторы должны справиться сами. Но чаще удешевляют радиаторную сеть в 2 – 4 раза, — только лишь для доп. подогрева и создания тепловых завес. Как совмещать радиаторы с теплым полом

В чем особенность гидравлического расчета

Если котел уже подобран исходя из площади, то почему бы не подобрать подобным методом насос и трубы, тем более, что шаг градации их параметров намного больше, чем мощности у котлов. Грубый подбор в магазине ближайшего большего параметра не требует точнейших расчетов, если сеть типична и компактна и применяются стандартизированное оборудование – циркуляционные насосы, радиаторы и трубы для отопления.

Так для дома площадью 100 м кв. предстоит выбрать насос 25/40, и трубы 16 мм (внутренний диаметр) для группы радиаторов до 5 шт. и 12 мм для подключения 1 — 2 шт. радиаторов. Как бы мы не старались усовершенствовать свой гидравлический расчет, ничего другого выбрать не придется…

Для дома площадью 200 м кв. – соответственно насос 25/60 и трубы от котла 20 мм (внутренний д.) и далее по разветвлениям как указано выше….

Для совершенно не типичных большой протяженности сетей (котельная находится на большом расстоянии от дома) действительно лучше рассчитать гидравлическое сопротивление трубопровода, исходя из обеспечения доставки необходимого количества теплоносителем по мощности и подобрать особенный насос и трубы согласно расчета…

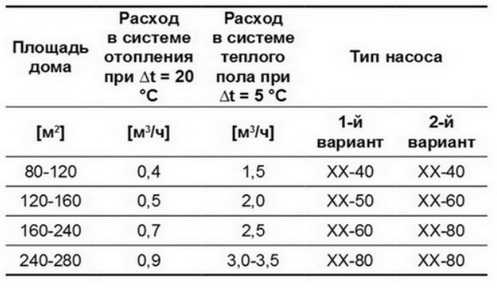

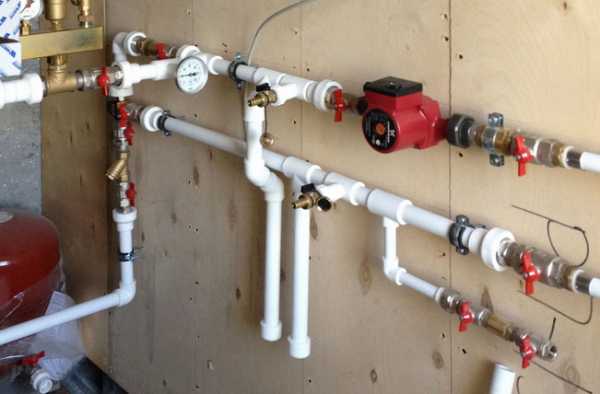

Подбор параметров насоса для отопления дома

Конкретнее о выборе насоса для котла в доме на основе тепловых гидравлических расчетов. Для обычных 3-х скоростных циркуляционных насосов, выбираются следующие их типоразмеры:

для площади до 120 м кв. – 25-40,
от 120 до 160 – 25-50,
от 160 до 240 – 25-60,
до 300 – 25-80.

Но для насосов под электронным управлением Grundfos рекомендует чуть увеличивать типоразмер, так как эти изделия умеют вращаться слишком медленно поэтому не будут излишними на малых площадях. Для линейки Grundfos Alpha рекомендованы производителем следующие параметры выбора насоса.

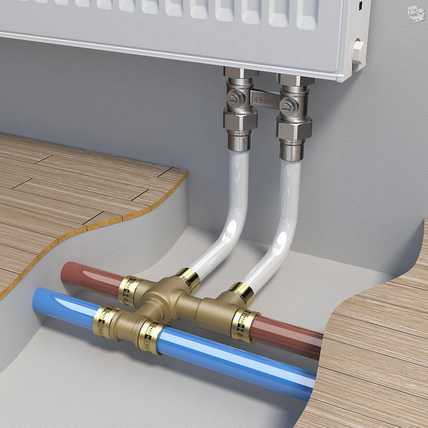

Вычисление параметров труб

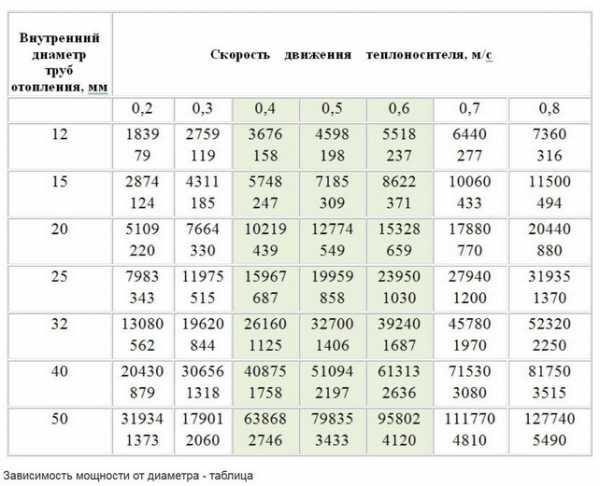

Существуют таблицы по подбору диаметра труб, в зависимости от подключенной тепловой мощности. В таблице приведены количество тепловой энергии в ваттах, (под ним количество теплоносителя кг/мин), при условии:
— на подаче +80 град, на обратке +60 град, воздух +20 град.

Понятно, что через металлопластиковую трубу диаметром 12 мм (наружный 16 мм) при рекомендуемой скорости в 0,5 м/сек пройдет примерно 4,5 кВт. Т.е. мы можем подключить этим диаметром до 3 радиаторов, во всяком случае отводы на один радиатор будем делать только этим диаметром.

Далее трубой 16 мм (20 мм наружный), при той же скорости можем подключить радиаторы до 7,2 кВт – до 5 радиаторов без проблем…

20 мм (25 мм наружный) – почти 13 кВт – магистраль от котла для небольшого дома – или этаж до 150 м кв.

Следующий диаметр 26 мм (32 металлопластик наружный) – более 20 кВт применяется уже редко в главных магистралях. Устанавливают меньший диаметр, так как это участки трубопровода обычно короткие, скорость можно увеличивать, вплоть до возникновения шума в котельной, игнорируя небольшое повышение общего гидравлического сопротивления системы, как не значительное…

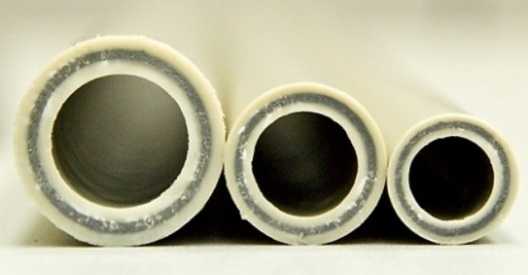

Выбор полипропиленовых труб

Полипропиленовые трубы для отопления более толстостенные. И стандартизация по ним идет по наружному диаметру. Минимальный наружный диаметр 20 мм. При этом внутренний у трубы PN25 (армированная стекловолокном, для отопления, макс. +90 град) будет приблизительно 13,2 мм.

В основном применяются диаметры наружные 20 и 25 мм, что грубо приравнивается по передаваемой мощности к металлопластику 16 и 20 мм (наружный) соответственно.

Полипропилен 32 м и 40 мм применяются реже на магистралях больших домов или в особых каких-то проектах (самотечное отопление, например).

Стандартные наружные диаметры полипропиленовых труб РN25 — 20, 25, 32, 40 мм.
Соответствующий внутренний диаметр — 13,2, 16,6, 21,2, 26,6 мм

Таким образом на основании теплотехнического и гидравлического расчетов мы выбрали диаметры трубопроводов, в данном случае из полипропилена. Ранее мы рассчитали мощность котла для конкретного дома, мощность каждого радиатора в каждой комнате, и подобрали необходимые характеристики насоса твердотопливного котла для всего этого хозяйства, — т.е. создали полный расчет системы отопления дома.

teplodom1.ru

Расчет системы отопления частного дома: формулы и примеры

Отопление частного дома – необходимый элемент комфортабельного жилья. Согласитесь, что к обустройству отопительного комплекса следует подходить внимательно, т.к. ошибки обойдутся недешево. Но вы никогда не занимались подобными вычислениями и не знаете как правильно их выполнять?

Мы поможем вам – в нашей статье подробно рассмотрим, как делается расчет системы отопления частного дома для эффективного восполнения потерь тепла в зимние месяцы.

Приведем конкретные примеры, дополнив материал статьи наглядными фото и полезными видеосоветами, а также актуальными таблицами с показателями и коэффициентами, необходимыми для вычислений.

Содержание статьи:

Теплопотери частного дома

Здание теряет тепло из-за разности температур воздуха внутри и вне дома. Теплопотери тем выше, чем более значительна площадь ограждающих конструкций здания (окон, кровли, стен, фундамента).

Также связаны с материалами ограждающих конструкций и их размерами. К примеру, теплопотери тонких стен больше, чем толстых.

Галерея изображений

Фото из

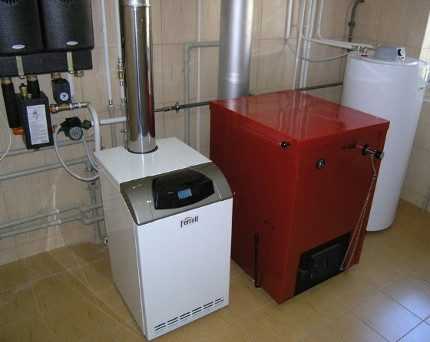

Система отопления частного дома с двумя агрегатами

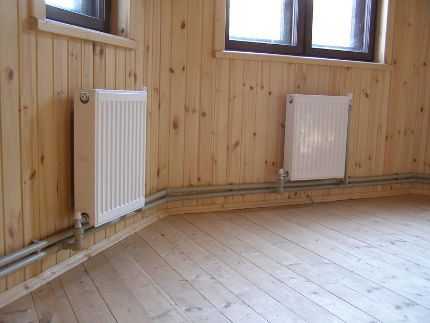

Вариант отопления в бревенчатом доме

Поступление воздуха и утечки тепла через окна и двери

Система вентиляции с поставкой свежего воздуха

Схема устройства ГВС и отопления

Подбор котла по типу топлива

Варианты прокладки контуров отопления

Открытый вариант отопления

Эффективный для частного дома обязательно учитывает материалы, использованные при постройке ограждающих конструкций.

Например, при равной толщине стены из дерева и кирпича проводят тепло с разной интенсивностью – теплопотери через деревянные конструкции идут медленнее. Одни материалы пропускают тепло лучше (металл, кирпич, бетон), другие хуже (дерево, минвата, пенополистирол).

Атмосфера внутри жилой постройки косвенно связана с внешней воздушной средой. Стены, проемы окон и дверей, крыша и фундамент зимой передают тепло из дома наружу, поставляя взамен холод. На них приходится 70-90% от общих теплопотерь коттеджа.

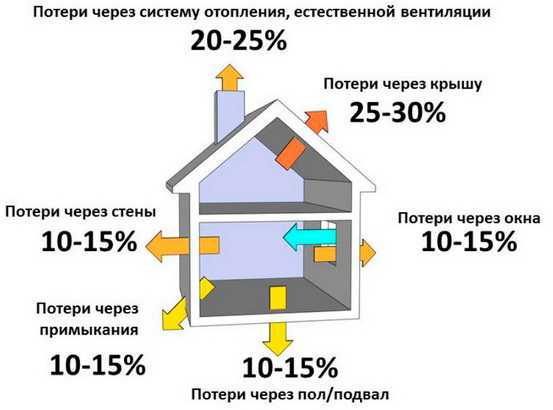

Стены, крыша, окна и двери – все пропускает тепло зимой наружу. Тепловизор наглядно покажет утечки тепла

Постоянная утечка тепловой энергии за отопительный сезон происходит также через вентиляцию и канализацию.

При расчете теплопотерь постройки ИЖС эти данные обычно не учитывают. Но включение в общий тепловой расчет дома потерь тепла через канализационную и вентиляционную системы – решение все же правильное.

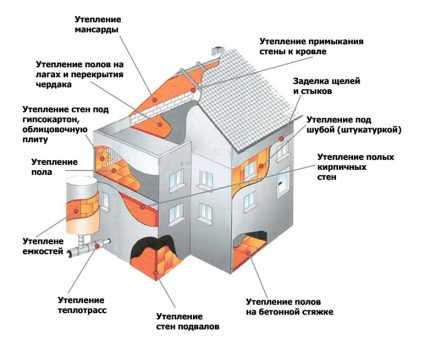

Существенно снизить утечки тепла, проходящие через строительные конструкции, дверные/оконные проемы сможет грамотно устроенная система теплоизоляции

Выполнить расчёт автономного контура отопления загородного дома без оценки теплопотерь его ограждающих конструкций невозможно. Точнее, не получится , достаточную для обогрева коттеджа в самые лютые заморозки.

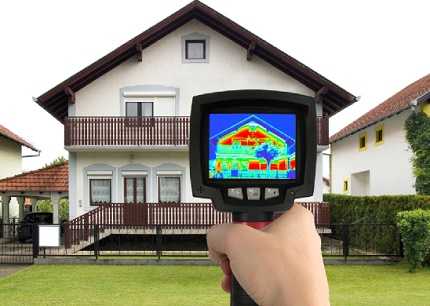

Анализ реального расхода тепловой энергии через стены позволит сравнить затраты на котловое оборудование и топливо с расходами на теплоизоляцию ограждающих конструкций.

Ведь чем более энергоэффективен дом, т.е. чем меньше тепловой энергии он теряет в зимние месяцы, тем меньше расходы на приобретение топлива.

Для грамотного расчета системы отопления потребуется распространенных строительных материалов.

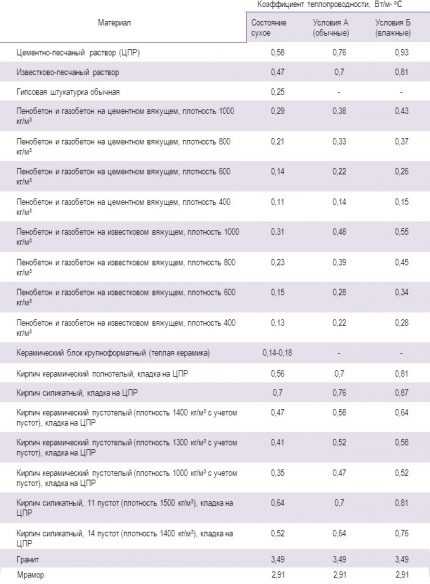

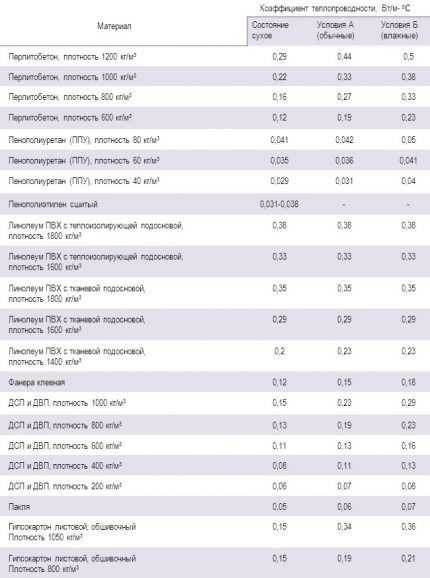

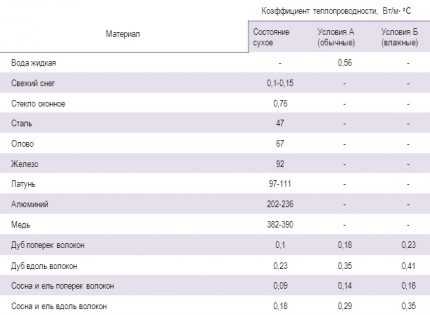

Таблица значений коэффициента теплопроводности различных строительных материалов, наиболее часто применяемых при возведен

Расчет потерь тепла через стены

На примере условного двухэтажного коттеджа рассчитаем теплопотери через его стеновые конструкции.

Исходные данные:

квадратная «коробка» с фасадными стенами шириной 12 м и высотой 7 м;
в стенах 16 проемов, площадь каждого 2,5 м²;
материал фасадных стен – полнотелый кирпич керамический;
толщина стены – 2 кирпича.

Далее проведем вычисление группы показателей, из которых и складывается общее значение потерь тепла через стены.

Показатель сопротивления теплопередачи

Чтобы выяснить показатель сопротивления теплопередачи для фасадной стены, нужно разделить толщину стенового материала на его коэффициент теплопроводности.

Для ряда конструкционных материалов данные по коэффициенту теплопроводности представлены на изображениях выше и ниже.

Для точных расчетов потребуется коэффициент теплопроводности указанных в таблице теплоизоляционных материалов, применяемых в строительстве

Наша условная стена выстроена из керамического полнотелого кирпича, коэффициент теплопроводности которого – 0,56 Вт/м·^оС. Ее толщина с учетом кладки на ЦПР – 0,51 м. Разделив толщину стены на коэффициент теплопроводности кирпича, получаем сопротивление теплопередаче стены:

0,51 : 0,56 = 0,91 Вт/м^2×оС

Результат деления округляем до двух знаков после запятой, в более точных данных по сопротивлению теплопередачи потребности нет.

Площадь внешних стен

Поскольку примером выбрано квадратное здание, площадь его стен определяется умножением ширины на высоту одной стены, затем на число внешних стен:

12 · 7 · 4 = 336 м²

Итак, нам известна площадь фасадных стен. Но как же проемы окон и дверей, занимающие вместе 40 м2 (2,5·16=40 м²) фасадной стены, нужно ли их учитывать?

Действительно, как же корректно рассчитать без учета сопротивления теплопередачи оконных и дверных конструкций.

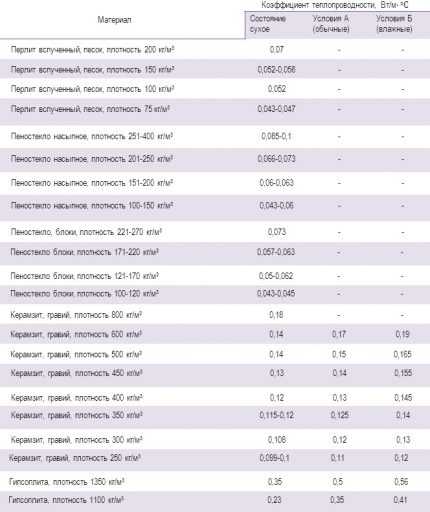

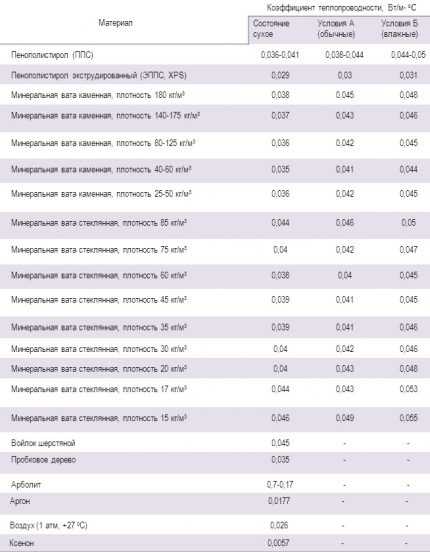

Коэффициент теплопроводности теплоизоляционных материалов, применяемых для утепления несущих стен

Если необходимо обсчитать теплопотери здания крупной площади или теплого дома (энергоэффективного) – да, учет коэффициентов теплопередачи оконных рам и входных дверей при расчете будет правильным.

Однако для малоэтажных построек ИЖС, возводимых из традиционных материалов, дверными и оконными проемами допустимо пренебречь. Т.е. не отнимать их площадь из общей площади фасадных стен.

Общие теплопотери стен

Выясняем потери тепла стены с ее одного квадратного метра при разнице температуры воздуха внутри и снаружи дома в один градус.

Для этого делим единицу на сопротивление теплопередачи стены, вычисленное ранее:

1 : 0,91 = 1,09 Вт/м²·^оС

Зная теплопотери с квадратного метра периметра внешних стен, можно определить потери тепла при определенных уличных температурах.

К примеру, если в помещениях коттеджа температура +20 ^оС, а на улице -17 ^оС, разница температур составит 20+17=37 ^оС. В такой ситуации общие теплопотери стен нашего условного дома будут:

0,91 · 336 · 37 = 11313 Вт,

Где: 0,91 – сопротивление теплопередачи квадратного метра стены; 336 – площадь фасадных стен; 37 – разница температур комнатной и уличной атмосферы.

Коэффициент теплопроводности теплоизоляционных материалов, применяемых для утепления пола/стен, для устройства сухой стяжки пола и выравнивания стен

Пересчитаем полученную величину теплопотерь в киловатт-часы, они удобнее для восприятия и последующих расчетов мощности отопительной системы.

Теплопотери стен в киловатт-часах

Вначале выясним, столько тепловой энергии уйдет через стены за один час при разнице температур в 37 ^оС.

Напоминаем, что расчет ведется для дома с конструкционными характеристиками, условно выбранными для демонстрационно-показательных вычислений:

11313 · 1 : 1000 = 11,313 кВт·ч,

Где: 11313 – величина теплопотерь, полученная ранее; 1 – час; 1000 – количество ватт в киловатте.

Коэффициент теплопроводности стройматериалов, применяемых для утепления стен и перекрытий

Для вычисления потерь тепла за сутки полученное значение теплопотерь за час умножаем на 24 часа:

11,313 · 24 = 271,512 кВт·ч

Для наглядности выясним потери тепловой энергии за полный отопительный сезон:

7 · 30 · 271,512 = 57017,52 кВт·ч,

Где: 7 – число месяцев в отопительном сезоне; 30 – количество дней в месяце; 271,512 – суточные теплопотери стен.

Итак, расчетные теплопотери дома с выбранными выше характеристиками ограждающих конструкций составят 57017,52 кВт·ч за семь месяцев отопительного сезона.

Учет влияния вентиляции частного дома

Расчет вентиляционных потерь тепла в отопительный сезон в качестве примера проведем для условного коттеджа квадратной формы, со стеной 12-ти метровой ширины и 7-ми метровой высоты.

Без учета мебели и внутренних стен внутренний объем атмосферы в этом здании составит:

12 · 12 · 7 = 1008 м³

При температуре воздуха +20 ^оС (норма в сезон отопления) его плотность равна 1,2047 кг/м³, а удельная теплоемкость 1,005 кДж/(кг·^оС).

Вычислим массу атмосферы в доме:

1008 · 1,2047 = 1214,34 кг,

Где: 1008 – объем домашней атмосферы; 1,2047 – плотность воздуха при t +20 ^оС .

Таблица со значением коэффициента теплопроводности материалов, которые могут потребоваться при проведении точных расчетов

Предположим пятикратную смену воздушного объема в помещениях дома. Отметим, что точная свежего воздуха зависит от числа жильцов коттеджа.

При средней разнице температур между домом и улицей в отопительный сезон, равной 27 ^оС (20 ^оС домашняя, -7 ^оС внешняя атмосфера) за сутки на обогрев приточного холодного воздуха понадобиться тепловой энергии:

5 · 27 · 1214,34 · 1,005 = 164755,58 кДж,

Где: 5 – число смен воздуха в помещениях; 27 – разница температур комнатной и уличной атмосферы; 1214,34 – плотность воздуха при t +20 ^оС; 1,005 – удельная теплоемкость воздуха.

Переведем килоджоули в киловатт-часы, поделив значение на количество килоджоулей в одном киловатт-часе (3600):

164755,58 : 3600 = 45,76 кВт·ч

Выяснив затраты тепловой энергии на обогрев воздуха в доме при пятикратной его замене через приточную вентиляцию, можно рассчитать «воздушные» теплопотери за семимесячный отопительный сезон:

7 · 30 · 45,76 = 9609,6 кВт·ч,

Где: 7 – число «отапливаемых» месяцев; 30 – среднее число дней в месяце; 45,76 – суточные затраты тепловой энергии на нагрев приточного воздуха.

Вентиляционные (инфильтрационные) энергозатраты неизбежны, поскольку обновление воздуха в помещениях коттеджа жизненно необходимо.

Потребности нагрева сменяемой воздушной атмосферы в доме требуется вычислять, суммировать с теплопотерями через ограждающие конструкции и учитывать при выборе отопительного котла. Есть еще один вид тепловых энергозатрат, последний – канализационные теплопотери.

Затраты энергии на подготовку ГВС

Если в теплые месяцы из крана в коттедж поступает холодная вода, то в отопительный сезон она – ледяная, с температурой не выше +5 ^оС. Купание, мытье посуды и стирка невозможны без нагрева воды.

Набираемая в бачок унитаза вода контактирует через стенки с домашней атмосферой, забирая немного тепла. Что происходит с водой, нагретой путем сжигания не бесплатного топлива и потраченной на бытовые нужды? Ее сливают в канализацию.

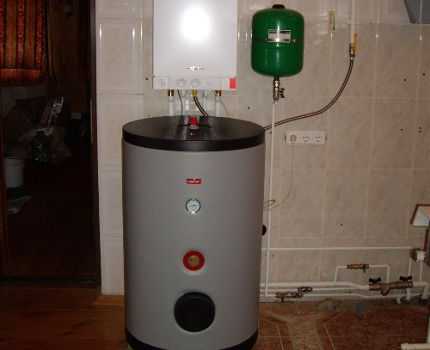

Двухконтурный котел с бойлером косвенного нагрева, используемый как для нагрева теплоносителя, так и для поставки горячей воды в сооруженный для нее контур

Рассмотрим на примере. Семья из трех человек, предположим, расходует 17 м³ воды ежемесячно. 1000 кг/м³ – плотность воды, а 4,183 кДж/кг·^оС – ее удельная теплоемкость.

Средняя температура нагрева воды, предназначенной для бытовых нужд, пусть будет +40 ^оС. Соответственно, разница средней температуры между поступающей в дом холодной водой (+5 ^оС) и нагретой в бойлере (+30 ^оС) получается 25 ^оС.

Для расчета канализационных теплопотерь считаем:

17 · 1000 · 25 · 4,183 = 1777775 кДж,

Где: 17 – месячный объем расхода воды; 1000 – плотность воды; 25 – разница температур холодной и нагретой воды; 4,183 – удельная теплоемкость воды;

Для пересчета килоджоулей в более понятные киловатт-часы:

1777775 : 3600 = 493,82 кВт·ч

Таким образом, за семимесячный период отопительного сезона в канализацию уходит тепловая энергия в объеме:

493,82 · 7 = 3456,74 кВт·ч

Расход тепловой энергии на нагрев воды для гигиенических нужд невелик, в сравнении с теплопотерями через стены и вентиляцию. Но это ведь тоже энергозатраты, нагружающие отопительный котел или бойлер и вызывающие расход топлива.

Расчет мощности отопительного котла

Котел в составе системы отопления предназначен для компенсации теплопотерь здания. А также, в случае или при оснащении котла бойлером косвенного нагрева, для согревания воды на гигиенические нужды.

Вычислив суточные потери тепла и расход теплой воды «на канализацию», можно точно определить необходимую мощность котла для коттеджа определенной площади и характеристик ограждающих конструкций.

Одноконтурный котел производит только нагрев теплоносителя для отопительной системы

Для определения мощности котла отопления необходимо рассчитать затраты тепловой энергии дома через фасадные стены и на нагрев сменяемой воздушной атмосферы внутренних помещений.

Требуются данные по теплопотерям в киловатт-часах за сутки – в случае условного дома, обсчитанного в качестве примера, это:

271,512 + 45,76 = 317,272 кВт·ч,

Где: 271,512 – суточные потери тепла внешними стенами; 45,76 – суточные теплопотери на нагрев приточного воздуха.

Соответственно, необходимая отопительная мощность котла будет:

317,272 : 24 (часа) = 13,22 кВт

Однако такой котел окажется под постоянно высокой нагрузкой, снижающей его срок службы. И в особенно морозные дни расчетной мощности котла будет недостаточно, поскольку при высоком перепаде температур между комнатной и уличной атмосферами резко возрастут теплопотери здания.

Поэтому по усредненному расчету затрат тепловой энергии не стоит – он с сильными морозами может и не справиться.

Рациональным будет увеличить требуемую мощность котлового оборудования на 20%:

13,22 · 0,2 + 13,22 = 15,86 кВт

Для вычисления требуемой мощности второго контура котла, греющего воду для мытья посуды, купания и т.п., нужно разделить месячное потребление тепла «канализационных» теплопотерь на число дней в месяце и на 24 часа:

493,82 : 30 : 24 = 0,68 кВт

По итогам расчетов оптимальная мощность котла для коттеджа-примера равна 15,86 кВт для отопительного контура и 0,68 кВт для нагревательного контура.

Выбор радиаторов отопления

Традиционно рекомендовано выбирать по площади отапливаемой комнаты, причем с 15-20% завышением мощностных потребностей на всякий случай.

На примере рассмотрим, насколько корректна методика выбора радиатора «10 м2 площади – 1,2 кВт».

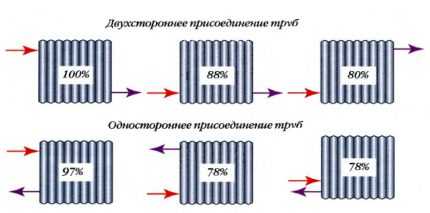

Тепловая мощность радиаторов зависит от способа их подключения, что необходимо учитывать при проведении расчетов системы отопления

Исходные данные: угловая комната на первом уровне двухэтажного дома ИЖС; внешняя стена из двухрядной кладки керамического кирпича; ширина комнаты 3 м, длина 4 м, высота потолка 3 м.

По упрощенной схеме выбора предлагается рассчитать площадь помещения, считаем:

3 (ширина) · 4 (длина) = 12 м²

Т.е. необходимая мощность радиатора отопления с 20% надбавкой получается 14,4 кВт. А теперь посчитаем мощностные параметры отопительного радиатора на основании теплопотерь комнаты.

Фактически площадь комнаты влияет на потери тепловой энергии меньше, чем площадь ее стен, выходящих одной стороной наружу здания (фасадных).

Поэтому считать будем именно площадь «уличных» стен, имеющихся в комнате:

3 (ширина) · 3 (высота) + 4 (длина) · 3 (высота) = 21 м²

Зная площадь стен, передающих тепло «на улицу», рассчитаем теплопотери при разнице комнатной и уличной температуры в 30^о (в доме +18 ^оС, снаружи -12 ^оС), причем сразу в киловатт-часах:

0,91 · 21 · 30 : 1000 = 0,57 кВт,

Где: 0,91 – сопротивление теплопередачи м2 комнатных стен, выходящих «на улицу»; 21 – площадь «уличных» стен; 30 – разница температур внутри и снаружи дома; 1000 – число ватт в киловатте.

Согласно строительным стандартам приборы отопления располагают в местах максимальных теплопотерь. Например, радиаторы устанавливаются под оконными проемами, тепловые пушки – над входом в дом. В угловых комнатах батареи устанавливаются на глухие стены, подверженные максимальному воздействию ветров

Выходит, что для компенсации потерь тепла через фасадные стены данной конструкции, при 30^о разнице температур в доме и на улице достаточно отопления мощностью 0,57 кВт·ч. Увеличим необходимую мощность на 20, даже на 30% – получаем 0,74 кВт·ч.

Таким образом, реальные мощностные потребности отопления могут быть значительно ниже, чем торговая схема «1,2 кВт на квадратный метр площади помещения».

Причем корректное вычисление необходимых мощностей отопительных радиаторов позволит сократить объем , что уменьшит нагрузку на котел и расходы на топливо.

Выводы и полезное видео по теме

Куда уходит тепло из дома – ответы предоставляет наглядный видеоролик:

В видеоролике рассмотрен порядок расчета теплопотерь дома через ограждающие конструкции. Зная потери тепла, получится точно рассчитать мощности отопительной системы:

Подробное видео о принципах подбора мощностных характеристик котла отопления смотрите ниже:

Выработка тепла ежегодно дорожает – растут цены на топливо. А тепла постоянно не хватает. Относиться безразлично к энергозатратам коттеджа нельзя – это совершенно невыгодно.

С одной стороны каждый новый сезон отопления обходится домовладельцу дороже и дороже. С другой стороны утепление стен, фундамента и кровли загородного стоит хороших денег. Однако чем меньше тепла уйдет из здания, тем дешевле будет его отапливать.

Сохранение тепла в помещениях дома – основная задача отопительной системы в зимние месяцы. Выбор мощности отопительного котла зависит от состояния дома и от качества утепления его ограждающих конструкций. Принцип «киловатт на 10 квадратов площади» работает в коттедже среднего состояния фасадов, кровли и фундамента.

Вы самостоятельно рассчитывали систему отопления для своего дома? Или заметили несоответствие вычислений, приведенных в статье? Поделитесь своим практическим опытом или объемом теоретических знаний, оставив комментарий в блоке под этой статьей.

sovet-ingenera.com

Как рассчитать теплый водяной пол

Для большинства загородных домов, дач и домовладений в частном секторе одним из удобных и эффективных способов отопления является теплый пол. Технология оказалась настолько удобна и практична, что с каждым днем растет число сторонников этой системы отопления. Основная причина такой популярности – простота конструкции, высокая эффективность и не настолько сложный монтаж, как кажется на первый взгляд. Правильно сделанный расчет позволит добиться не только эффективной работы подобной системы обогрева жилых помещений, но и позволит вам надолго забыть о хлопотах, связанных с эксплуатацией самой конструкции.

Имея поверхностные инженерные познания и навыки можно воспользоваться для расчетов калькулятором, который за вас все сделает сам, выдав окончательные технологические параметры. Постараемся найти ответ на вопрос, как рассчитать самостоятельно теплый водяной пол для своей квартиры, дома или санузла, не прибегая к услугам профессионалов. Какие для этого используются методики?

Особенности системы отопления теплый пол. Значение расчетов

Как рассчитать водяной пол, если у вас не частный дом, а городская квартира в многоэтажном жилом доме? Каким образом сделать подобную систему отопления, если вас интересует только сезонный обогрев и на ограниченном пространстве? Эти и многие другие вопросы приходится решать обывателям, когда речь заходит о реализации желания сделать у себя дома эффективное и качественное отопление.

Начнем с того, что напольное отопление в корне отличается от традиционного радиаторного способа обогрева. Тепло в данном случае равномерно распределяется по всему внутреннему пространству помещения, подымаясь теплыми воздушными потоками от пола к потолку. Воздух в помещении прогревается практически равномерно. Такая схема обогрева может использовать в качестве основного варианта отопления или быть в качестве вспомогательного, второстепенного источника тепла в доме.

К примеру: очень актуально отопление по схеме «теплый пол» для ванных комнат, помещений в которых проживают и находятся маленькие дети.

На заметку: разница температуры воздуха у пола и под потолком составляет не более 2-4⁰С. В помещении, отапливаемом теплыми полами, отсутствуют холодные углы.

Еще на стадии проектирования важное место занимают расчеты вашей системы отопления. Любая ошибка, допущенная в расчетах чревата бытовыми неудобствами и дополнительными расходами, которые возникнут при устранении технических недочетов.

В чем особенность методики расчета. Что лучше, считать вручную или использовать калькулятор

Технологические расчеты на стадии проектирования позволяют не только получить представление о том, как будет вести себя в действии система отопления, но и дадут вам реальное представление о том, с чем вам придется столкнуться. Можно заранее подсчитать количество расходного материала, получить готовую схему отопления. Подсчеты делаются вручную или на калькуляторе, которым можно воспользоваться прямо сейчас.

Если вы определились в принципе, водный теплый пол станет для вас основным источником тепла в доме, точность расчетов в данной ситуации должна быть идеальной. Почему?

Все дело в том, что такой выбор ставит перед вами массу нюансов, включая подготовку нормативных документов, а так же подбор необходимых для монтажа материалов. Здесь ставки очень высоки. От правильности расчетов зависит ваш комфорт в доме и благосостояние, поэтому проект и все гидравлические и тепловые расчеты лучше доверить специализированной компании.

Второй вариант, когда теплый пол для вас является вспомогательным вариантом, выглядит гораздо проще и привлекательнее. Рассчитать такую конструкцию можно самостоятельно, используя собственные знания, советы профессионалов или взяв на вооружение онлайн калькулятор. При вводе данных для автоматического расчета учитывается масса нюансов. Следует ввести данные об этажности здания, о типе и площади жилого помещения. Нередко требуется другая техническая информация и другие технологические параметры.

На чем базируется методика расчетов вручную

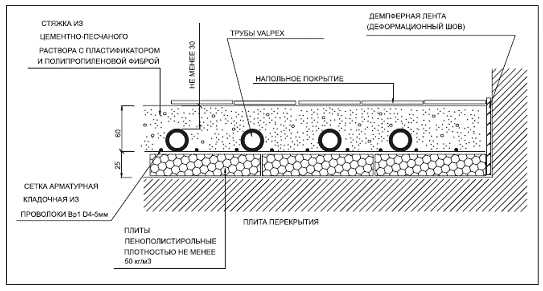

Первый и основной аспект, на котором надо сосредоточить внимание: схема вашей системы отопления. Обычно водный пол – это трубопровод, уложенный особым способом на пол и покрытый сверху стяжкой или наборной конструкцией, поэтому в большинстве случаев ваша схема будет иметь следующий вид:

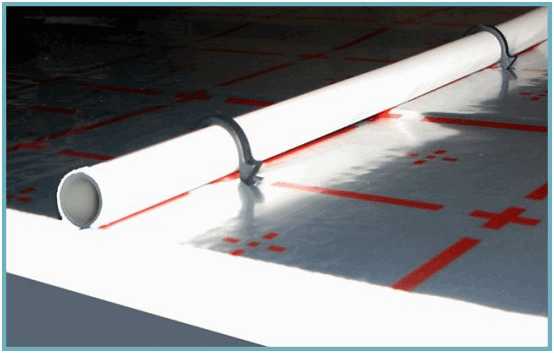

теплоизоляционный слой;
нагревательный водяной контур;

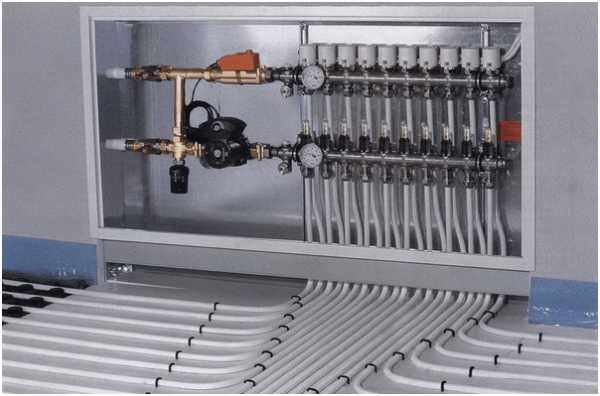

коллектор;
набор запорной арматуры, включающий входные и выходные вентили, кран подачи водопроводной воды и спускной клапан;
фитинги, крепежные элементы, используемые при монтаже конструкции.

После того, как вы имеет представление о том, какая должна быть схема теплого водяного пола в вашем доме, берутся в расчет технологические параметры. Сюда следует отнести:

площадь отапливаемого помещения;
оптимальный температурный режим в помещении;
масштабы тепловых потерь в жилом помещении;
тип напольного покрытия.

На заметку: тем, кто собирается оборудовать в своей квартире теплый пол, необходимо учесть второстепенные факторы. Сюда относятся степень остекления квартиры, уровень теплоизоляции помещений, толщина стяжки и высота потолков. Без учета этих данных ваша система отопления будет не до конца просчитанной. В дальнейшем, уже в процессе обогрева помещения вы можете столкнуться с рядом вопросов, которые потребуют от вас дополнительных сил и затрат, связанных с устранением проблемы.

Здесь уместно будет отметить следующий аспект. Особое внимание необходимо уделить деревянным полам или напольным покрытиям из паркетной доски. Древесины имеет слабую теплопроводность, в отличие от бетонной стяжки и кафеля, поэтому необходимо рассчитывать систему отопления с удвоенной мощностью.

Как самостоятельно рассчитываются отдельные элементы отопительной системы

Для начала представим вашему вниманию простую и понятную схему – рисунок, на которой изображено расположение водяных контуров в жилых помещениях.

Рассчитывать мощность следует начинать с элементарных, простых шагов. План расположения водяного отопительного контура станет основной для последующих расчетов. На схеме обычно указывается так же расположение оконных и дверных проемов.

Такие схемы выполняются на миллиметровой бумаге, в масштабе 10 мм соответствует 0,5 м.

Важно! Ваша схема расположения водяного контура пригодится вам или другим обитателем жилья при проведении капитального ремонта. Отсутствие информации о том, как расположен трубопровод отопительной системы, может привести к непреднамеренному обрыву водяной трубы.

Перед тем как составлять схему расположения трубопровода во всех помещениях, обратите внимание на шаг, с которым будет осуществляться монтаж водяного контура и диаметр трубы. данные станут определяющими для достижения максимально возможно КПД вашей системы отопления.

Важно помнить! Эффективная площадь обогрева при использовании теплого пола не должна превышать 20 м². Большие помещения нуждаются в укладке двух и более водяных контуров, каждый из которых будет иметь свой отдельный вход и выход. Для большей эффективности работы отопительной системы допустимая длина водяного контура не должна превышать 100 метров.

Для определения полезной отапливаемой площади следует отталкиваться от шага. Обычно применяются следующие соотношения:

при шаге 15 см – полезная площадь не должна превышать 12 кв. метров;
при шаге 20 см – не более 16 м²;
при шаге 25 см — не более 20 м²;
шаг в 30 см позволяет эффективно отапливать помещение площадью в 25 м².

Если площадь меньше рекомендуемых параметров, контуры лучше оставлять целым.

По мнению экспертов, указанную площадь лучше заведомо уменьшить на 1,5-2 кв. метра, если длина трубы от места подключения превышает 15 м. Разбивая водяной контур на отельные участки, старайтесь сделать их примерно одинаковыми. В крайнем случае, допускается превышение длины одного контура над другим на 20-30%, не более.

Как подсчитать шаг водяной трубы и ее длину

Одним из важных элементов при монтаже водяных полов является шаг трубы. Водяной отопительный контур укладывается только на основании проектных данных и с учетом сделанных расчетов. Здесь срабатывают четкие правила и стандарты:

краевые зоны – шаг равен 10 см;
остальные зоны шаг трубы варьируется с разностью в 5 см, т.е. другими словами 15, 20 и 25 см. Но не более 30 см.

Наибольшие тепловые потери происходят в местах расположения окон и дверей. Труба, которая укладывается на пол, должны располагаться на расстоянии 20-25 см от стены. Шаг, который используется для укладки трубы, варьируется в пределах 15-30 см. Определиться заранее, какой шаг будет лучше в каждом конкретной случае, можно только имея под рукой трубу. Ее диаметр и тип материала является в данном случае ключевым.

Для справки: ограничения связанны с особенностью восприятия человеческой ступни тепла, исходящего от пола. Чем больше шаг трубы, тем больше ощущаемая разница температуру на участках пола.

Длина отопительной водяного контура рассчитывается по простой формуле: L = S/N х 1,1

S – это площадь помещения, в котором предполагается уложить трубопровод;

N – это шаг при монтаже трубы;

1,1 – это запас трубы с учетом поворотов.

Получив результат, добавьте к нему 2 метра трубы, необходимые на подводку водяного контура к коллектору, на подключение подачи и обратки.

Например: рассчитываем длину трубы для комнаты в 12 м². Расстояние от коллектора до теплого пола у нас составляет 7 метров. Шаг. Трубы, используемый в данном случае составляет 15 см. В итоге получаем: 12 / 0,15 х 1,1 + (7 х 2) = 102 м.

В итоге

В заключении можно сказать о том, что каждый технический нюанс, параметр является важным для точности расчетов. Перед тем как приступать к закупке оборудования и расходных материалов, сделайте нехитрые расчеты. Это можно сделать вручную, самостоятельно или прибегнув к помощи электронного калькулятора.

Важно для себя усвоить простую истину, какой теплый пол вам нужен, как основная система отопления или как вспомогательное средство обогрева. Берите во внимание мощность источника тепла, площадь помещений, необходимые температурные параметры. Все перечисленные данные и другие, технологические параметры помогут вам с высокой точностью получить готовые расчетные данные, на которые вы сможете опираться при монтаже теплого пола у себя дома.

znatoktepla.ru

Онлайн калькуляторы для расчета системы отопления

Расчет системы отопления – это очень важный этап, от которого во многом зависит последующий комфорт и удобство проживания в доме. Мы подготовили для вас десятки бесплатных онлайн-калькуляторов, которые облегчат расчеты, и все они собраны в рубрике «Система отопления»! Но для начала выясним, как вообще рассчитывается отопительная система?

Этап №1. Вначале рассчитываются теплопотери здания – эти сведения необходимы для того, чтобы определить мощность отопительного котла и каждого из радиаторов в частности. В этом вам поможет наш калькулятор теплопотерь! Что характерно, их следует рассчитывать для каждого помещения, в котором имеется наружная стена.

Этап №2. Далее нужно выбрать температурный режим. В среднем, для расчетов используется значение 75/65/20, что полностью соответствует требованиям EN 442. Если выберите именно этот режим, то уж точно не ошибетесь, ведь на него настроена большая часть всех импортных отопительных котлов.

Этап №3. После этого подбирается мощность радиаторов с учетом полученных теплопотерь в помещении. Также вам может пригодиться бесплатный калькулятор расчета количества секций радиатора отопления.

Этап №4. Для подбора подходящего циркуляционного насоса и труб нужного диаметра производится гидравлический расчет. Чтобы выполнить его, нужны специальные знания и соответствующие таблицы. Также можно воспользоваться калькулятором расчета производительности циркуляционного насоса.

Этап №5. Теперь нужно выбрать котел. Детальнее о выборе отопительного котла можно узнать из статей данной рубрики нашего сайта.

Этап №6. В конце необходимо рассчитать объем системы отопления. Ведь именно от вместительности сети будет зависеть объем расширительного бака. Здесь вам поможет калькулятор расчета общего объема системы отопления.

На заметку! Эти, а также многие другие онлайн-калькуляторы можно найти в данной рубрике сайта. Воспользуйтесь ими, чтобы максимально облегчить рабочий процесс!

stroyday.ru

Как правильно провести расчет теплого пола

Когда решается вопрос выбора отопительной системы дома и предпочтение отдается теплым полам, необходимо расставить приоритеты: теплый пол будет являться основным источником тепла или вспомогательным. Почему именно так? Все дело в том, что, производя расчет теплого пола, необходимо учитывать, как будет нагревать комнату отопительная сеть: немного подогревая пол, обеспечивая комфортное нахождение в комнате, или являться полноценным источником тепловой энергии. Во втором случае придется использовать более сложную систему самого отопления и систему его регулировки.

И все же не стоит делать такие жесткие разграничения. Неважно, как будет работать отопление, по какому принципу, в любом случае к расчету водяного теплого пола надо подходить со всей долей ответственности. Малейшая ошибка приведет к непоправимым последствиям – а это демонтаж напольного покрытия. Это не только расходы материальные и временные, но и огромное количество неудобств.

Что нужно для расчета

В первую очередь придется разобраться с самим строительным объектом. Определить его характеристики, а в конечном итоге поставить точку в вопросе, теплый пол будет основным видом отопления или вспомогательным.

Во-вторых, определяется тип строения, ведь технологий установки теплых полов несколько, и каждый из них подходит не под все виды возведенных зданий. К примеру, бетонный водяной теплый пол лучше всего подходит под кирпичные или каменные здания, а настильная технология (матричная или реечная) для щитовых, деревянных или каркасных домов.

В-третьих, обязательно учитывается конфигурация помещений. Для этого вам потребуется поэтажный план сооружения. Если такового нет, тогда придется сделать точные замеры помещений.

Полезная площадь

Четвертый показатель – теплопотери. В данном случае приходится учитывать достаточно широкий ряд всевозможных факторов. Вот только некоторые из них:

Качество проведенной теплоизоляции несущих конструкций здания.
Размеры и количество оконных и дверных проемов.
Средняя температура воздуха на улице.
Наличие дополнительных источников тепла.

Пятый критерий – это максимальная температура поверхности основания над уложенным теплым полом. Есть несколько основных помещений, в которых этот температурный режим сильно отличается от остальных. К примеру:

Основные жилые зоны — +29°С.
Влажные помещения — +33°С.
Помещения с повышенным обогревом — +35°С.
В комнатах, где планируется укладка паркета — +27°С.

И шестой показатель. Он включает в себя сразу два размера: толщина утеплителя и толщина напольного покрытия.

Все вышеперечисленные показатели должны быть обязательно учтены в решении вопроса: как рассчитать теплый водяной пол?

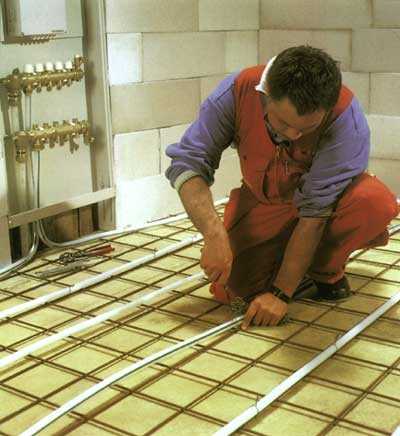

Монтажная схема

Условия эксплуатации

Существует ряд обстоятельств, которые могут повлиять на качество работы отопления в целом. И если даже расчет мощности водяного теплого пола был проведен грамотно с учетом всех показателей, о которых было сказано выше, все равно вам придется учитывать технологические условия монтажного процесса.

Один контур отопительной системы не должен превышать 120 погонных метров. На него можно установить один коллектор.
На один квадрантный метр обогреваемой площади расходуется максимум 15 трубы.
Шаг установки ветвей отопительного контура – 10-30 см.

Расчеты

Итак, переходим к основному вопросу нашей статьи: как рассчитать теплый пол?

В первую очередь необходимо рассчитать длину трубы, которая будет использована в системе отопления. Для этого есть специальная простая формула, где отапливаемая площадь помещения делится на шаг, который умножается на константу – 1,1. Что это за показатель 1,1? По сути, это расходы трубы на повороты контура.

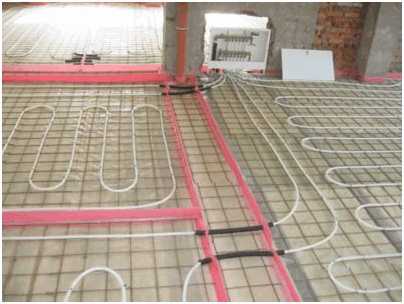

Определение шага укладки
Внимание! Рекомендуется к конечному результату добавить длину трубопровода от коллектора (и подача, и обратка).
Второй – определяем мощность теплого пола. Так как все расчеты проводятся относительно полезной площади обогрева, то перед тем как приступить к этим расчетам, необходимо обозначить эту полезную площадь. По сути, это пол, на котором не будет стоять мебель и другие элементы декора. С электрическими теплыми полами такая площадь определяется как 70% пропорция к общей площади помещения.

А вот теперь возвращаемся к нашему первому определению, в качестве какого источника тепла теплый пол будет использован вами (в качестве основного или вспомогательного)? Если он будет являться основной системой отопления, то для расчета используется удельная мощность, равная 150-180 Вт/м². Если как вспомогательная система, тогда 110-140 Вт/м².

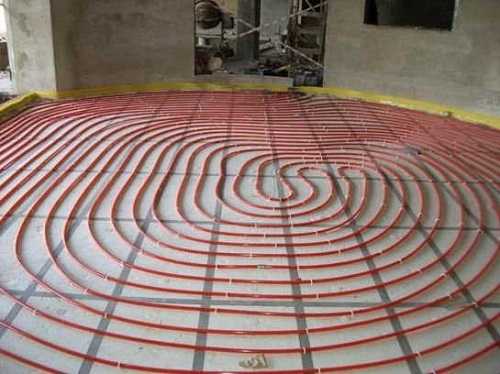

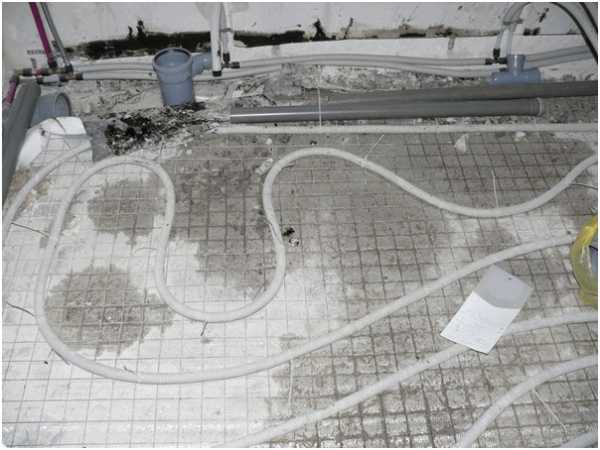

Тип укладки контура

Но и это еще не все. Большое значение имеет и тип помещения, где устанавливается теплый пол. Внизу расположена таблица, где нами показаны помещения и рекомендуемые в них теплые полы относительно используемой мощности.

Помещение	Мощность теплого пола, Вт/м²
Жилые комнаты	110-150
Ванная	140-150
Балкон или лоджия (присоединенные)	140-180

Зависимость получается прямая: чем ниже теплоизоляционные качества помещения, тем большей мощности в нем должны укладываться теплые полы. Необходимо добавить сюда и наличие дополнительного источника тепла. К примеру, на кухне можно устанавливать теплые полы из расчета 110-120 Вт/м². Правда, надо заметить, что все показатели мощности, приведенные в таблицы, даны с определенным запасом в размере до 25%. И еще не стоит забывать об этажности расположения квартир, если дело касается электрических теплых полов в городских квартирах. Если это первый этаж, то стоит добавить ко всем цифровым показателям процентов пятнадцать. Особенно, если в многоквартирном доме нет отапливаемого подвала.

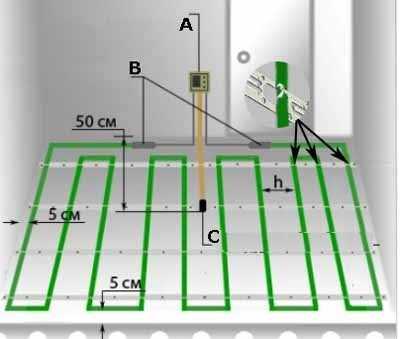

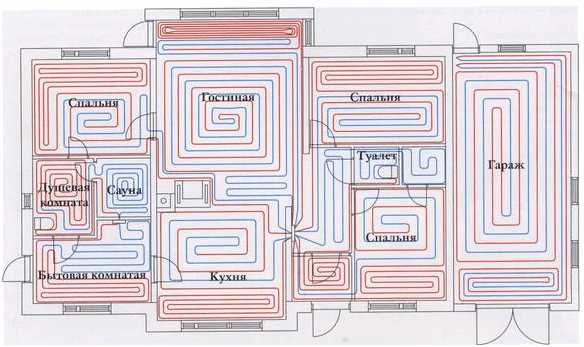

Схема расположения контуров

Пример расчета

Давайте рассмотрим небольшой пример, как можно правильно рассчитать мощность водяного теплого пола, уложенного на кухне площадью 15 м². Будем считать, что кухня находится в частном доме, чтобы не противоречить утверждению специалистов – водяные теплые полы в городских квартирах, где используются централизованные сети отопления, не устанавливаются.

Итак, в первую очередь определяется полезная площадь. Из общей площади вычитаются размеры холодильника, варочной плиты, раковины и различной мебели. Пусть приблизительно это будет 5 м².

Общие тепловые потери по-любому будут рассчитываться с учетом общей площади пола, то есть 15 кв.м. Если брать стандартную теплоотдачу любой системы отопления, а это 100 Вт на 1 м², то можно получить, что теплопотери нашей кухни составляют 1500 Вт. Вот такую мощность должен вырабатывать теплый пол. Добавляем сюда коэффициент запаса, который варьируется в пределах 1,2-1.3. Возьмем минимальный, поэтому теплопотери составляют 1800 Вт.

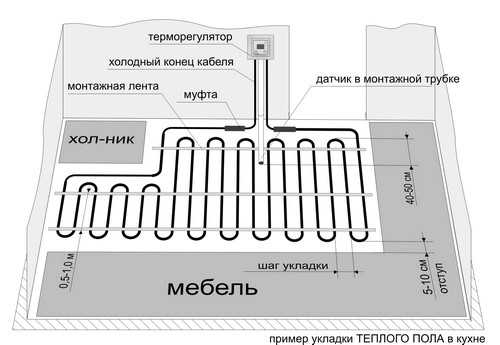

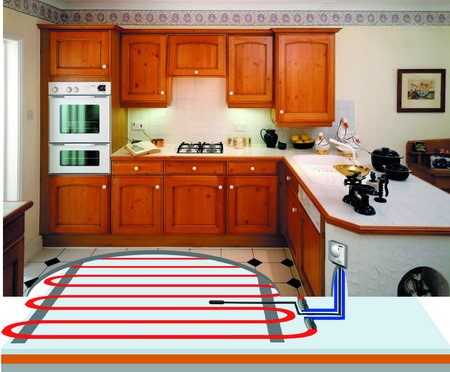

Теплый пол на кухне

Теперь высчитываем длину контура. Эта формула нам известна, о ней было написано выше. Для нее необходима полезная площадь – 10 м², шаг укладки – выбираем, к примеру, 20 см, и дополнительный коэффициент 1,1. В конечном итоге получаем – 45 м.

Теперь, чтобы определить максимальную мощность самого теплого пола, надо общие теплопотери помещения разделить на полезную площадь: 1800:10=180 Вт/м². Если уменьшить шаг укладки, то можно снизить удельную мощность контура. При увеличении полезной площади также увеличивается и мощность. Варьируя различными размерными показателями, можно изменять чисто технические характеристики системы отопления. А от этого будет зависеть и стоимость самой конструкции.

Заключение по теме

Как видите, провести расчет электрического или водяного теплого пола не так уж и сложно. Учитывая различные характеристики помещения, здания, климатических условий региона, мощности отопительной системы в целом, а также приняв решение, в какой категории будет вступать сам теплый пол, можно точно определить удельную мощность системы, монтажные (установочные) характеристики.

otepleivode.ru

Расчет электрического теплого пола

Главная » Пол » Как рассчитать электрический теплый пол

Подогрев пола становится все более обыденной вещью в наших жилищах. Подогревают пол при помощи водяного отопления, уложив трубы в стяжку, или электричества — различных нагревательных элементов, которые электроэнергию превращают в тепло. Водяной теплый пол сделать можно далеко не всегда — в старых квартирах на него получить разрешение нереально. С электрическим подогревом проще — можно найти вариант даже для старых перекрытий, который нагрузку дает минимальную. Но чтобы в доме было тепло, обязательно предварительно сделать расчет электрического теплого пола. Тогда расход на обустройство будут оптимальны, а мощности достаточно даже для самых холодных периодов.

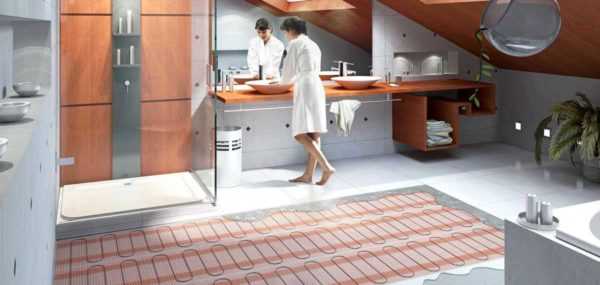

Подогрев пола значительно повышает уровень комфорта

Методики расчета

Содержание статьи

В первую очередь надо определиться, теплый пол у вас будет основным отоплением (без радиаторов и других источников тепла) или дополнительным (для повышения комфорта). В зависимости от этого меняется расчет электрического теплого пола. Если подогрев пола — только дополнительное отопление, единственное требование — мощности должно хватить для того чтобы нагреть пол до комфортных 28,5-29°C. Других требований нет. При таком раскладе смело пользуются средними цифрами, которые определены опытным путем (в таблице ниже). При использовании подогрева пола в качестве основного отопления, подход другой: тепла должно быть достаточно для компенсации теплопотерь. Тут все несколько сложнее — нужны расчеты.

Расчет электрического теплого пола по теплопотерям

Есть два способа сделать расчет электрического теплого пола. Первый является именно расчетом. При использовании этой методики сначала определяются теплопотери помещения. При этом учитывается регион, в котором находится здание, материал и толщина стен, толщина и вид утепления, размеры окон и тип остекления, наличие и площадь стен, выходящих на улицу, ориентация помещения (на юг, север, и т.п.). Все эти факторы влияют на количество тепла, которое уходит из помещения и которое придется восполнять.

Теплопотери для каждого вида строительного материала можно найти в специальной литературе, есть отдельные методики. Такой расчет — муторное дело, но он позволяет получить точные данные. Это на случай, если считать хотите сами. Если нет, можно заказать теплотехнический расчет у специалистов. И, если площади под теплы пол планируются большие, лучше все-таки заказать. Порой, самостоятельно определенные теплопотери в разы превышают те, которые вам выдадут спецы. А излишнюю мощность — зря потраченные деньги.

Пример расчета теплопотерь помещений

Полученная цифра и будет мощностью электрического теплого пола, которая необходима для компенсации теплопотерь данного помещения. Весь расчет электрического теплого пола состоит в том, чтобы подобрать нагревательные элементы в таком количестве и такой мощности, чтобы они суммарно выдавали требуемое количество тепла (можно с небольшим запасом). Если это будут нагревательные кабели, придется разработать схему укладки так, чтобы на заданной площади разместился весь необходимый метраж кабеля. Если решено использовать пленочный теплый пол, надо искать пленку требуемой мощности. В любом случае, учтите, что для того чтобы ногами не ощущать холодные и горячие места нагрева, расстояние между соседними нагревательными элементами не должно быть больше 30 см. А для нормального перераспределения тепла (не полосами) минимальная высота стяжки должна быть — 3 см, лучше около 5 см.

Обратите внимание! Электрический теплый пол укладывают только на той площади, которая не занята мебелью и крупной бытовой техникой. Это связано с тем, что в большинстве своем нагревательные элементы теплого пола не переносят перегрева (кроме саморегулирующегося греющегося кабеля). Потому расчет электрического теплого пола начинается с расположения на плане комнаты мебели и техники (в масштабе). Определив площадь не занятую обстановкой, можно приступать к расчету. Еще один важный момент: если теплый пол является основным источником тепла, то обогреваемая поверхность не должна быть меньше 70% от общей площади помещения.

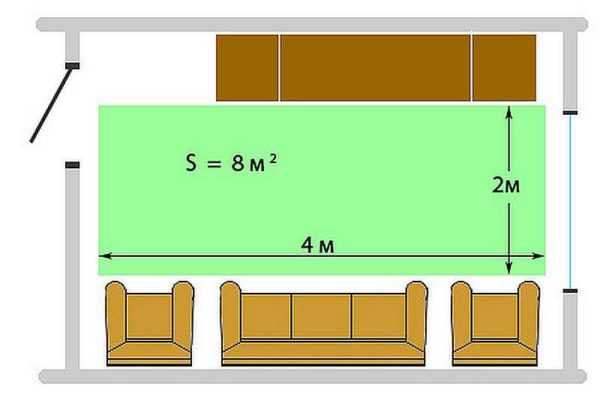

Сначала надо определить площадь, на которой не будет мебели

Определение требуемой мощности в зависимости от назначения помещения

Второй способ — считать по среднестатистическим данным. Количество материалов, которое используют при строительстве жилых домов, ограничено. Это дало возможность вывести средние цифры необходимых мощностей теплого пола для отопления помещений разного назначения. (смотрите таблицу).

Вид отопления	Название объекта	Требуемая мощность
Дополнительное отопление	Кухня, жилые комнаты на первом этаже	140-150 Вт/м2
Дополнительное отопление	Кухня, жилые комнаты на втором этаже и выше	120-130 Вт/м2
Дополнительное отопление	Ванная комната	140-150 Вт/м2
Дополнительное отопление	Балкон, лоджия	180 Вт/м2
Основное отопление	Все помещения, независимо от назначения	180 Вт/м2

При расчете электрического теплого пола найденную незанятую площадь умножают на норму, взятую из таблицы. Получают цифру, которую может выдать электрический теплый пол. В принципе, это также будет и максимальная потребляемая мощность, необходимая для подогрева пола.

Требуемую мощность нагрева пола можно определить исходя из его назначения

Например, если обогреваться будет 10 квадратов в жилой комнате на первом этаже, то выдать/потребить нагревательный элемент может 140 Вт/м2 * 10 м2 = 1400 Вт. Это потребляемая мощность в час. Не стоит пугаться. Реально такой расход может быть только сразу после включения и до тех пор, пока пол не наберет заданную температуру. В этот промежуток времени нагреватели работают постоянно. Затем подогрев включается/выключается терморегулятором, который поддерживает заданную температуру с точностью до 1°C. Количество потребляемого в этот период электричества зависит от погоды (чем холоднее, тем чаще будет включаться) и степени утепления пола и помещения в целом.

Что может повлиять на теплоотдачу

На то, насколько хорошо будет работать подогрев пола, оказывает влияние не только мощность нагревательных элементов, но и то, насколько правильно разработан и сделан весь «пирог», как верно подобраны материалы.

Покрытие

В первую очередь на теплоотдачу влияет покрытие, которое укладывают поверх нагревательных элементов. Например, если используется для обогрева резистивный или саморегулирующийся кабель, маты из него или стержневой инфракрасный пол, чаще всего их заливают в стяжку. При этом используют специальные смеси для теплого пола. Другой вариант — в стандартный цементно-песчаный раствор добавлять присадки, которые повышают теплопроводность бетона. Второй вариант дешевле, но придется искать информацию о необходимых добавках. Зато можно сэкономить.

Покрытие теплого пола во многом определяет насколько комфортно будет им пользоваться

Затем на стяжку укладывают керамическую плитку — в ванной, коридоре, на кухне. В жилых комнатах чаще используют ламинат, линолеум, ковролин.

Независимо от того, какое напольное покрытие вы планируете приобрести, надо использовать только те материалы, которые предназначены для укладки на теплый пол. Они имеют повышенную теплопроводность, нормально переносят длительный нагрев. Так что повышенная цена обоснована, да и обогрев будет более эффективным.

Самый неудачный выбор финишного покрытия для теплого пола — ковролин. Даже специальный, он хуже всех других проводит тепло. Для того чтобы нагреть его до приемлемых 28-29°C, приходится поднимать температуру нагревательных элементов на 4-5°C больше, чем при других типах отделки.

Самый удачный выбор — керамическая плитка или керамогранит. У них хорошая теплопроводность, но они также отличаются повышенной теплоемкостью — много времени проходит, пока они прогреются. Укладывать плитку а теплый пол надо на специальный клей.

При использовании греющих кабелей (любых) или стержневого теплого пола, технология укладки одинакова. Сначала заливается стяжка, бетон набирает прочность на протяжении 28 дней, потом укладывается плитка. При использовании матов из греющего кабеля процесс изменяется, причем значительно: плитку можно класть сразу поверх матов на требуемый слой клея. Расход клея в этом случае большой (минимальный слой плитка+клей 3 см), но времени требуется значительно меньше.

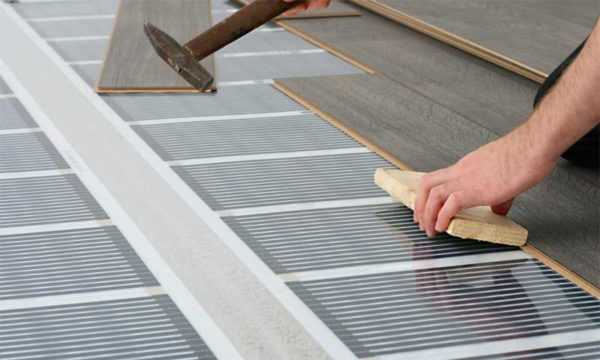

Под ламинат лучше использовать пленочный теплый пол

Пленочный теплый пол можно делать без стяжки. Его кладут под ламинат. Поверх пленки расстилают только специальную подложку (для теплого пола) и можно укладывать ламинат. Под линолеум или тот же ковролин, делают жесткое основание — кладут листы фанеры, ДСП или ОСП (OSB), а уже на них укладывают финишное покрытие. Такое устройство электрического теплого пола — без стяжки — возможно только в случае, если есть радиаторное отопление. Укладывается все быстро, но отопление неэффективно — большой теплоотдачи не добиться никакими средствами.

Теплоизоляция

Чем лучше теплоизоляция пола под электрическими нагревателями, тем меньше электроэнергии потребуется для поддержания нормальной температуры. Если при строительстве пол уже был достаточно утеплен, можно утепление не укладывать. Хотя любая система — кабельный или пленочный пол вы укладываете — говорит о необходимости использования теплоизолирующей подложки. Они разные в разных системах, но их присутствие желательно. Тогда, делая расчет электрического теплого пола по среднестатистическим данным, можно брать требуемую мощность по нижнему краю или даже еще немного ниже. А это — сэкономленные деньги и при устройстве, и при эксплуатации (меньше тепла уходит на нецелевой обогрев).

Немного о теплоизоляционных материалах, которые рекомендуют использовать при устройстве теплого пола. Самый оптимальный — экструдированный пенополистирол (ЭППС). Он имеет достаточную плотность и прочность, чтобы выдержать давление стяжки и всего, что на ней будет находиться. Второй вариант — напыляемая теплоизоляция высокой плотности. Способ еще лучше, но и еще дороже. Плотность под стяжку требуется высокая 60-80 кг/куб, а стоит такая напыляемая теплоизоляция еще дороже, чем ЭППС. Правда, имеет лучшие на сегодня характеристики (теплопроводность почти как у воздуха 0,2-0,3 в зависимости от производителя).

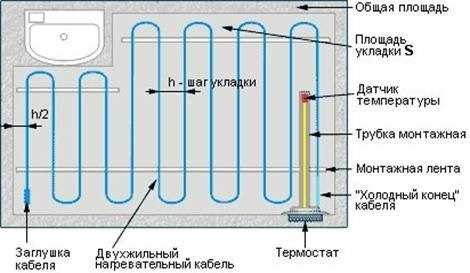

Стандартная схема устройства электрического теплого пола с греющими кабелями или матами

Часто при укладке электрического теплого пола советуют использовать теплоизоляцию с фольгированной поверхностью. Аргументируют это тем, что фольга отражает тепловые лучи внутрь помещения. Она так и работает, но при наличии воздушного зазора между нагревателем и фольгой (не менее 3 см). В пироге теплого пола нет и не может быть никаких воздушных прослоек. Так что укладка этого материала — просто пустая трата денег и времени. Есть и еще один аргумент против укладки слоя фольги под теплый пол. Фольга в бетоне разрушается в пыль через несколько недель и становится совсем уж бесполезной. Даже перераспределять равномернее тепло в таком состоянии они не может.

Терморегуляторы и датчики

Схема электрического теплого пола предполагает наличие терморегулятора и датчика температуры. Их наличие не обязательно — можно вручную включать и выключать нагреватели. Но только вместе с этими устройствами система будет работать нормально, длительный срок, обеспечит требуемый уровень комфорта, рационально будет использовать электроэнергию, избегать перегрева. На расчет электрического теплого пола наличие или отсутствие терморегулятора с датчиком никак не влияют, а вот на сроке службы сказываются очень сильно. Как уже говорили, подавляющее большинство нагревательных элементов боится перегрева, а его при ручном управлении избежать очень сложно. Пару раз не успеете вовремя выключить, кабели/пленка/маты расплавятся.

stroychik.ru

РубрикаПол
