Расчёт тёплого пола самостоятельно: инструкция, правила

Такой расчёт для каждой квартиры или дома делается сугубо индивидуально. Так как на мощность влияет множество факторов: теплопотери помещения, температура воздуха, которая комфортна для проживания, при температуре поверхности пола, которую создают тёплые полы.

Водяной тёплый пол: расчёт мощности

Водяной пол используют чаще как обособленный способ обогрева дома, реже его комбинируют с другим видом отопления.

Чтобы тёплые полы не стали для вас золотыми, необходимо правильно произвести расчёт их мощности, просчитать теплопотери помещения и качественно смонтировать тёплый пол.

Но для расчета необходимой мощности, нужно знать площадь помещения, материал стен, какие окна установлены, и какую в конечном счете температуру воздуха в помещении мы хотим получить. Также особое значение имеет мощность котла и материал из которого изготовлены трубы, которые будут использоваться для отопления.

Немаловажно и напольное покрытие, например, плитка обладает высокой теплопроводностью, в то время как деревянные покрытия наоборот. Далее подробно рассмотрим какие факторы влияют на расчёт теплового водяного пола.

Расчёт тёплого водяного пола: шаг укладки

Существует два основных способа укладки труб: змейкой и спиралью.

Для равномерного прогрева дома трубы необходимо укладывать, соблюдая расстояние от 15 до 30 см. Если не соблюдать это правило и шаг между трубами сделать больше не удастся получить качественное и равномерное отопление. Длину труб рассчитывают следующим образом: 5 метров погонных труб на 1 м2 помещения, из этого следует что длина труб в одном контуре должна быть не более 100 метров.

Если площадь комнаты достаточно большая, то делают не один, а два и более контуров.

Важно учитывать, что если вы делаете шаг трубы 25-30 см, то там, где располагаются окна и двери его сокращают до минимальной дистанции равной пятнадцати сантиметров.

Расчёт тёплого водяного пола: температура

Если используется несколько контуров с системой тёплых полов, то длина трубы, не должна быть больше 15 метров.

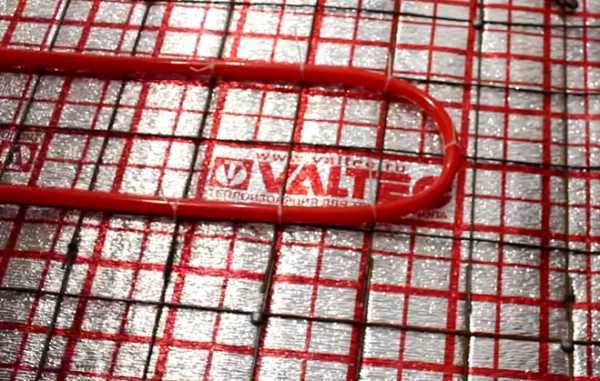

К арматурной сетке, трубы крепятся при помощи хомутов или проволоки.

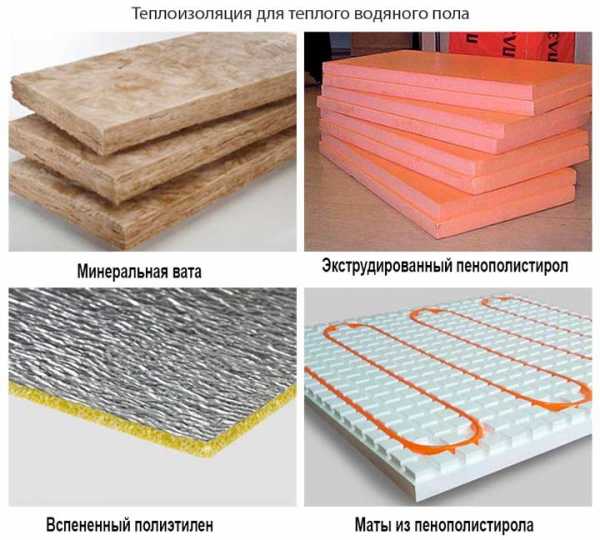

Теплоизоляция

Это именно тот пункт, который заслуживает особого внимания. Ведь если теплоизоляция плохая, то теплопотери составляют около 20%.

Толщина теплоизоляции на первом этаже должна составлять не менее 10 см, на других этажах достаточно 5 см.

В качестве материала используют пенополистирол или минеральную вату. Концы труб необходимо подвести к распределительному коллектору. Число отводов должно быть равно числу контуров тёплого пола.

Также у коллектора должны быть регулировочные клапана, для того чтобы была возможность отрегулировать прогрев каждого контура отдельно.

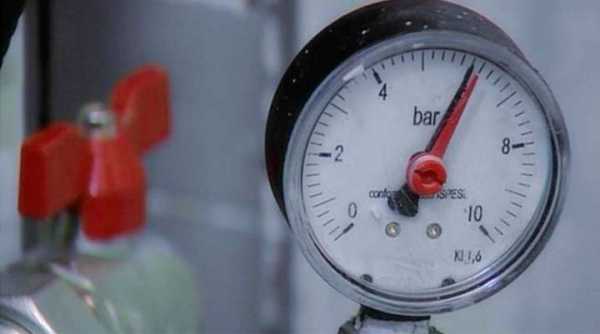

Проверка тёплого водяного пола

Когда завершена установка система тёплого водяного пола, необходимо проверить на наличие дефектов. Проверку осуществляют под давлением 4-6 бар в течении суток. Если трубы не деформировали и не произошло утечек, тогда приступают к заливке стяжки, которую осуществляют под давлением. Толщина стяжки обычно составляет 10-12 см. В течении месяца нельзя укладывать напольное покрытие, это время необходимо, чтобы она окрепла.

Расчёт тёплых полов на онлайн калькуляторе

Произвести расчёт мощности тёплого водяного пола возможно на онлайн калькуляторе. Расчеты будут иметь небольшую погрешность, но общая картина о предстоящих работ станет ясна.

Скачайте бесплатную программу для расчета теплого пола – valtec.rar

Впервые сталкиваясь с темой ремонта, достаточно сложно разобраться со всеми системами расчета. Но ведь очень важно подобрать правильно материалы, рассчитать их количество, от этого зависит качество и долговечность ремонта.

polsdelat.ru

Оптимальный шаг укладки теплого пола: Виды труб и расчет

Водяной теплый пол уже достаточно долгое время занимает лидирующие места на потребительском рынке. Он достаточно надежен и экономичен при эксплуатации, имеет качественный обогрев здания и удобен при использовании. Но все эти качества напрямую зависят от правильного расчета рабочего материала, на который влияет шаг укладки труб водяного теплого пола.

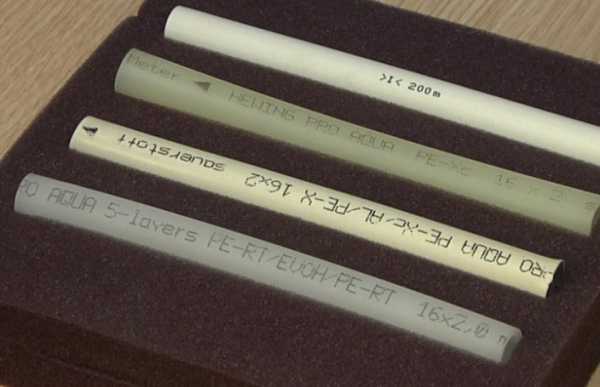

Виды трубопроводов для водяной системы

В настоящее время потребительский рынок предлагает несколько вариантов материалов и комплектующих для водяной системы отопления. При выборе трубопровода для теплого пола, нужно отталкиваться от их стоимости, характеристик и срока эксплуатации.

Рассмотрим самые распространенные виды трубопроводов и их характеристики.

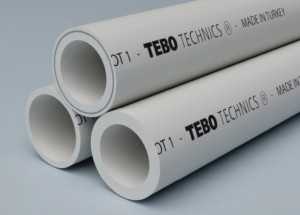

Полипропиленовые

В магазине стройматериалов можно встретить два варианта труб из полипропилена, такие как металлополимерные и полимерные. Характеризуются они хорошей устойчивостью к коррозии, стойкостью к абразивному действию теплоносителя и прочному верхнему слою, который не деформируется при контакте с цементным раствором. Производители металлопластиковых трубопроводов гарантируют, что они прослужат около 40 – 45 лет, полимерные изделия более – 50 лет.

Полиэтиленовые

Отличительной особенностью этих труб заключается в том, что для провидения монтажа не понадобятся комплектующие соединения. Стыковка изделий осуществляется с применением паяльника. Для эластичности трубопровода, достаточно будет прогреть его феном. Полиэтиленовые изделия надежны и прочны, но для водяного пола они должны обязательно иметь армирующий слой. В среднем срок эксплуатации трубопровода составляет – 50 лет.

Нержавеющие

Гофрированные трубы из этого материала считаются самыми долговечными, срок их эксплуатации до сих пор не установлен. Они не поддаются коррозии, не деформируются от высокой температуры и не перемерзают при заморозках. Гибкость материала, позволяет трубопровод укладывать шагом разной величины, что упрощает монтажные работы. Единственным недостатком нержавеющих труб считается то, что их уплотнительные резинки имеют эксплуатационный срок всего 30 лет.

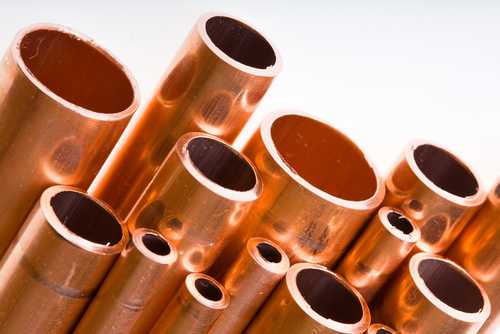

Медные

По отзывам потребителей, трубы из этого материала имеют самую высокую теплоотдачу. С ними можно использовать такие теплоносители как тосол или антифриз. Они удобны в эксплуатации. За счет своего оптимального размера, при монтаже не снижается прочность бетонной стяжки. Срок их эксплуатации около 60 лет.

Помимо приведенных характеристик, при выборе труб для укладки теплого пола, необходимо обратить на их технические параметры. Они должны соответствовать следующим требованиям:

Линейное расширение не более — 0, 055 мм/мК;
Теплопроводность не менее – 0,43 Вт/мК;
Диаметр – от 1,6 см до 2 см.

Также стоит обратить внимание на их предназначение. Многие новички допускают большую ошибку, выбирая для теплых полов, обычные водопровода для горячей воды. Поэтому, перед покупкой очень важно ознакомиться с прилагаемой инструкцией, где можно будет убедиться, что изделие подходят для системы отопления.

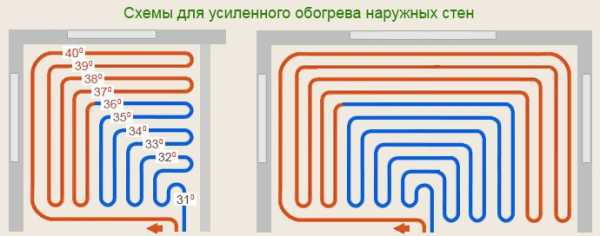

Способы укладки труб под напольным покрытием

Укладку теплоносителей водяного пола, можно выполнить несколькими способами. Самыми распространенными укладками считаются «улитка» и «змейка». Каждый вид имеет свои преимущества и недостатки, поэтому стоит рассмотреть их более подробно.

Улитка

Такой метод укладки еще называют – ракушка. Выполняется контур по полу в форме спирали так, чтобы между теплоносителями проходила обратка, по которой будет протекать остывшая жидкость. Такой способ монтажа достаточно прост, для того чтобы его выполнить без услуг специалиста. Однако, при большом шаге укладки водяного теплого пола, появятся холодные зоны на основании помещения. Поэтому шаг между трубопроводами не должен превышать 10 см.

Змейка

Такой монтаж теплоносителей может выполняться обычной или двойной укладкой по всей площади помещения в виде колец. Самостоятельно выполнить такую укладку достаточно сложно, поэтому были разработаны специальные маты для крепления труб со специально фиксирующими элементами. Поэтому при выборе этого метода, стоит быть готовым к дополнительным затратам. Но если учесть то, что шаг укладки труб теплого пола выполняется на большем расстоянии, можно будет значительно сэкономить на затратах трубопроводов.

И так, определившись с выбором и укладки труб водяного теплого пола, можно непосредственно приступить к подготовке расчета длины рабочего материала, для определенной комнаты помещения.

Данные для расчета длины трубопровода

Для того, чтобы рассчитать длину трубопроводов для определенного пространства помещения понадобятся следующие данные: диаметр теплоносителя, шаг укладки трубы теплого пола, обогреваемая поверхность.

Длина трубы для контура

Длина теплоносителя напрямую зависит от внешнего диаметра трубы. Поэтому, если на начальном этапе упустить этот момент расчета, появятся затруднения с циркуляцией воды, что в свою очередь приведет к некачественному обогреву пола. Рассмотреть допускаемые нормы сечения трубы теплого пола и его длинны можно по следующей схеме.

Внешний диаметр трубы	Максимальная величина трубы
1,6 – 1,7 см.	100 – 102 м.
1,8 – 1,9 см.	120 – 122м.
2 см.	120 – 125 м.

Но так, как контур должен быть выполнен из цельного материала, на количество контуров для обогревающей площади, будет влиять шаг укладки водяного теплого пола.

Шаг укладки теплого пола

От шага укладки будет зависеть не только длина трубопровода, но и мощность теплоотдачи. Поэтому при правильно произведенном монтаже теплоносителей можно будет сэкономить на потребляемой энергии теплых полов.

Рекомендуемый шаг укладки труб теплого пола считается 20 см. Этот показатель обуславливается тем, что при его применении происходит равномерный обогрев пола, а также упрощаются монтажные работы. Помимо этого показателя также допускаются следующие нормы: 10 см. 15 см. 25 см. и 30 см.

Приведем наглядный пример, расход трубопровода при оптимальном шаге теплого пола.

Шаг, см.	Расход рабочего материала на 1 кв.м., м.
10 — 12	10 – 10,5
15 — 18	6,7 – 7,2
20 — 22	5 – 6,1
25 — 27	4 – 4,8
30 — 35	3,4 – 3,9

При более плотной укладке повороты изделия будут петлеобразные, что затруднит циркуляцию теплоносителя. А при большем шаге монтажа прогрев помещения будет не равномерным.

Онлайн калькулятор для расчета

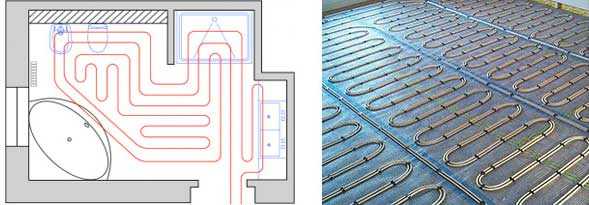

Так как контур теплого пола должен максимально захватывать общую площадь помещения, необходимо составить схему его расположения. Для этого понадобится миллиметровый лист бумаги и карандаш. Схема составляется в следующем порядке:

На бумаге рисуется общая площадь помещения.
Измеряются размеры габаритной мебели и напольной электротехники.
В соответствующем расположении все измерения переносятся на бумагу.
Категорически запрещено, чтобы теплоноситель проходил с близким расположением к стенам, поэтому вдоль всей нарисованной площади делается отступ в 20 см.

Заштриховав все нанесенные измерения и отступы, можно визуально посчитать площадь помещения, где будут располагаться теплоносители.

Итак, зная все необходимые данные, можно приступить к непосредственному расчету рабочего материала системы отопления.

Высчитывается длина по следующей формуле:

Д = Р/Т ˟ k, где:

Д – длина трубы;

Р – обогреваемая площадь помещения;

Т – шаг трубы для теплого водяного пола;

k – показатель запаса, находящийся в промежутке 1,1-1,4.

Рассмотрев всю последовательность расчета трубопровода для водяной системы, можно сделать вывод, что выполнить его не так уж и сложно. При его выполнении самое главное придерживаться рекомендуемых норм шага укладки контуров и площадь обогреваемой поверхности. Если же упустить эти показатели из вида, можно будет не только переплатить при покупке рабочего материала, но и не получить желаемого обогрева жилого помещения. AdminАвтор статьи Понравилась статья? Поделитесь с друзьями:

tepliepol.ru

Расчет теплого водяного пола, видео и этапы

Сейчас в бытовом строительстве часто стали использоваться водяные обогреваемые полы. Они не только придают обстановке в доме дополнительный уют и комфорт, но и дают возможность значительно сэкономить. Первое, что необходимо для того, чтобы смонтировать эффективный водяной теплый пол: расчет системы и ее проект.

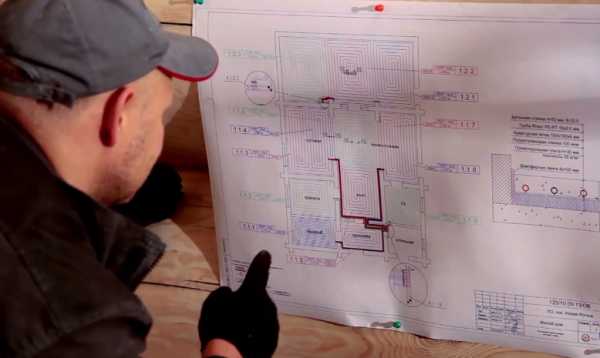

Проектирование системы

Планирование системы устройства теплого водяного пола своими руками основано на просчете отопительных нагрузок по отдельным помещениям здания. Если этого не сделать, то возникают проблемы: слишком высокая или низкая температура воды на разных участках системы, трудности регулирования и поддержания нужной температуры и т.д.

Рекомендации по проектированию системы:

Желательная протяженность контуров — от 60 до 80м, максимальная – 100м.
Коллектор надо располагать по возможности в центре помещения.
Не надо подсоединять к одному и тому же коллектору контуры, которые разнятся по длине более чем в 2 раза.
Рекомендуемый шаг монтажа – центральные зоны – 30см, зоны по краям — 15см.
Стандартное число рядов в краевых зонах – 6.
Влажные помещения укладываются полностью шагом в 15см.
При более двух коллекторах нужно ставить балансировочные клапаны.
Предельное снижение давления на коллекторе, которое допускается – 20 кПа.
Толщина теплоизолятора (полистирол) – первый этаж – 10см, последующие этажи – 3см.
Расход воды в контурах – 0.03/0.07 литров в секунду
Все помещения желательно регулировать по отдельности.
Для бетонной водяной системы на больших площадях нужны деформационные швы.

Что нужно знать и иметь для правильного расчета и проекта:

Все планы комнат.
Конструкции наружных стен.
Виды и размеры окон.
Режим температур в помещениях.
Места установки коллекторов.
Место расположения и тип теплогенератора.
Виды финишных напольных покрытий в помещениях.
Разновидность системы – бетонная либо настильная.
Нужно ли покомнатное регулирование температур.

Сложные вычисления, и теплотехнические тоже, необходимо делать в специальных компьютерных программах. Для уже эксплуатируемых домов рассчитывают коэффициент теплопередачи от ограждающих конструкций, где К= Вт/(м²·°С) на основании имеющихся данных. Часто применяется и величина, обратная этому показателю – сопротивление теплопередаче, где R=(м²·°С)/Вт.

Если дом лишь в проекте, по данным теплотехнического расчета делается вывод об энергосберегающих качествах конструкций, и необходимости их дополнительной теплоизоляции. По вычисленным величинам оценивается насколько «теплы» окна и стены. Чем выше показатель R, тем лучше сохраняется тепло в помещении. Для расчета водяных обогреваемых полов также важны показатели тепловых потерь в здании.

Расчет теплопотерь водяного пола

Теплопотери в помещениях можно просчитать по удельному тепловому потреблению (условному). Как пример: 80Вт/м² умножается на площадь постройки 100м², то есть тепловые потери составят 8кВт. Этот способ годен только для приблизительного определения теплового потребления домов в целом. При средних показателях удельных теплопотерь в здании в 80Вт, удельные тепловые потери отдельных помещений могут варьироваться от 20Вт до 300 Вт на кв. метр. Из-за этого теплопотери в каждой комнате надо определять, учитывая некоторые аспекты. А именно:

Коэффициенты тепловой передачи у ограждающих конструкций и их площадь.
Среднюю температуру наружного воздуха в зимнее время в вашем регионе.
Режим температур воздуха в данном помещении.
Есть ли механическая вентиляция.
Кратность воздухообмена и температуры приточного воздуха.
Присутствуют ли дополнительные тепловые источники в комнате.

На основании установленных теплопотерь, формы помещений и ваших пожеланий, на планах размечаются зоны полов, где будет уложена система. При обычных условиях теплые полы могут покрывать нагрузки примерно в 100 Вт/м². Когда данный показатель изменяется в ту или иную сторону, это зависит от таких факторов.

Шага монтажа трубок и их диаметра.
Температуры входящей и выходящей из контуров воды.
Вида напольного покрытия.
Вида теплоизоляции под системой.
Материала и высоты стяжки.
Режима температур воздуха в комнатах и т.д.

Водяной пол, как вспомогательная и основная система

Основное обогревание ложится на радиаторы. Тут нужно только поддерживать в системе температуру воды постоянной. Этот тип регулирования называется термостатическим. В этом случае, если водяной пол является основным, чтобы компенсировать тепловые потери комнаты, степень нагревания воды зависит от перепада температур снаружи здания.

Важно! Чем более холодная погода, тем сильнее должна быть прогрета вода в системе теплого пола, и наоборот.

Обычно используются такие методы подключения систем:

прямо от низкотемпературных котлов;
от высокотемпературных котлов через смесительно-регулировочные узлы либо смесительные (трехходовые) клапаны.

Теплые полы — это низкотемпературный тип отопительной системы. В теории можно подстроить котёл на минимальное нагревание и добиться необходимого тепла. Но, есть один аспект. В обычных нагревательных котлах при эксплуатации их в низкотемпературных диапазонах, КПД резко падает. Иными словами — та экономия, которой вы хотели, делая проект энергосберегающей системы обогреваемого пола, теряет весь смысл. Вследствие этого, вам необходимо иное решение. Некоторые современные теплогенераторы могут подавать воду с нужной пониженной температурой. В них встроен режим эксплуатации на подачу теплоносителя, нагретого до +30/50°.

И если такой котёл оборудован циркуляционным насосом, а вода греется до одной и той же температуры для всех контуров, вы получите самый низкозатратный метод обогрева здания водяными полами. Если режима низких температур у котла нет, придётся использовать смесительный трёхходовой клапан. Ведь температура воды в системе обогреваемых полов не такая как в радиаторном аналоге. Смесительный узел можно оснастить термостатом, при помощи которого и задавать нужное значение температур.

Важно! Если в вашем доме есть сильно отличающиеся по взаимодействию с теплыми полами покрытия, например – дощатые и из керамической плитки, то для таких комнат надо будет монтировать отдельные контуры.

В силу различной теплопроводности данных материалов, необходима разная температура воды при одних и тех же показателях температуры внешнего воздуха. Следует также помнить, что есть покрытия, которые очень плохо или вообще не совместимы с обычными водяными теплыми полами. Например – уложенная паркетная доска или штучный паркет. Под него необходимо обустраивать другие виды напольных систем. Вы можете сделать под такое покрытие пленочный теплый пол своими руками.

Комбинированная система водяного пола

Часто полностью оборудовать отопительную систему, основанную только на тёплых полах, бывает невозможно. Есть комнаты с усиленными тепловыми потерями и участки, где элементы системы разместить нельзя. Из-за этого приходится комбинировать две системы. Но это не значит, что возникает нужда в двух разных котлах. Применяется один, эксплуатируемый в высокотемпературном режиме.

При этом подсоединять тёплые полы к обратке от радиаторов нельзя. С подобной схемой трудно управлять процессом. Вы не сможете рассчитать, каков будет режим температур воды в обратке при температуре снаружи в -5°, а какой при -10° либо при -25°. Из-за этого контуры радиаторов и теплых полов надо разделять, а подачу производить через обычный трехходовой кран. Одним циркуляционным насосом вам обойтись, также не получится. Объединить в одной системе два очень разных конструктивно контура вы не сможете. Систему нельзя будет нормально сбалансировать.

Для балансировки в таких случаях применяется смесительно-регулировочный узел. Он представляет собой регулирующий клапан и циркуляционный насос. Последний постоянно прогоняет теплоноситель в контуре, а клапан осуществляет его подпитку нагретой водой так, чтобы удерживать температуру подачи на нужном уровне.

Отличия водяного теплого пола

Главный вопрос устраиваемого теплого водяного пола своими руками – теплый ли на самом деле? Ведь каждый из отопительных контуров обладает большой протяжённостью. Из-за этого гидравлическое сопротивление в системе часто достигает внушительной величины. Чтобы она функционировала, можно либо на каждом из этажей установить по отдельному насосу с небольшой мощностью либо поставить через промежуточный коллектор один, но мощный насос.

Выбор насоса производится, исходя из того расчёта, сколько теплоносителя и с каким давлением необходимо закачивать. При этом простое подсчитывание количества метров не даст точную цифру гидравлического сопротивления в системе. На неё оказывают влияние длина и диаметр труб, число разветвителей и вентилей, метод монтажа и число изгибов в магистрали. Как уже писалось, в профессиональном проекте данный показатель вычисляется в специальных компьютерных программах. Но, существует и другой подход. Есть штатное оборудование с заранее известными техническими характеристиками. Исходя из необходимых параметров, гидравлические свойства системы подгоняются под показатели насоса, при этом можно маневрировать разными параметрами системы.

Расчет количества труб в погонных метрах

Выполнив все расчеты, вы завели в проекте воду с заданными гидравлическими качествами на этаж. Что делать далее? Зная, что все контуры в силу разных объемов обогреваемых комнат, отличны по длине, нужно добиться одинакового гидравлического давления по всем участкам системы. Но напор насоса является величиной постоянной.

Если в различные по своей длине трубки подавать одинаковый объем воды, она в большем по длине контуре, отдав основанию тепловую энергию, на выходе окажется существенно холоднее, чем в контуре коротком. Поэтому могут появиться четко выраженные хорошо нагретые и совсем холодные участки. Самый плохой вариант, когда вода вообще не течет в более длинный контур, который обладает большим гидравлическим сопротивлением. Теплоноситель начинает движение по меньшему по длине пути и с меньшим сопротивлением.

Точный расчет по обустройству водяного теплого пола производится после всех приведенных в статье этапов. Но, приблизительно узнать количество необходимых материалов вы можете и заранее. Это нужно для того, чтобы вы знали масштабы своих финансовых затрат. Возьмем для примера комнату площадью 10м², в которой нужно поддерживать температуру в +20°. Вдоль стен, где будет стоять мебель (одна стенка 5м и две стенки по 2м), надо оставить краевые участки, шириной в 30см. Высчитываем рабочую площадь системы:10-0,3·(5+2+2) = 8.3м².

Теперь надо определить тепловые потери комнаты. Они зависят от объема остекления, свойств утепления конструкций, потолочной высоты и пр. Разброс данного показателя может быть от 20 Вт/м² для домов с высокоэффективными ограждающими конструкциями и стеклопакетами, до 300 Вт/м² для зданий с тонкими стенами и большим числом проемов.

Схема расчета такова: чем выше тепловые потери, тем меньше нужен шаг укладки (или больший диаметр) труб для обустройства водяного пола. Если взять усредненную величину в 80 Вт/м², то приблизительные варианты выбора трубного диаметра и их шага в зависимости от средних показателей температуры воды, а также необходимое количество труб, можно узнать из сводных таблиц соответствующих СНиПов. При этом учитывайте, что температура у ног должна быть около +24°, а у головы +20°.

Видео расчета теплого водяного пола

Читаем дальше — узнаём больше!

Оценка: 2.7 из 5
Голосов: 302

strofix.ru

устройство, расчет и правила монтажа

Наверное, каждый, кто проживает на территории с умеренным климатом, где температура «за бортом» опускается до -5 -15 °С и ниже хоть на какой-то существенный промежуток времени, сталкивался с такой ситуацией, когда общий микроклимат в помещении вроде бы комфортный, а поверхность пола неприятно холодная. По-старинке пол застилается коврами, тогда становится более-менее комфортно по нему ходить босиком. Но этот экономичный вариант невозможен в таких помещениях, как кухня, ванная, туалет, прихожая. Кардинально решает проблему водяной теплый пол, обустроенный во всем доме.

При монтаже водяного теплого пола важно соблюдать технологию и не экономить на материалах

Устройство водяного теплого пола
Расчет теплого пола
Бетонный водяной теплый пол своими руками

Как сделать водяной теплый пол на основе полистирольных плит

Отопительная система представляет собой трубы, уложенные в стяжку пола или непосредственно под напольное покрытие, по которым циркулирует теплая вода, тем самым нагревая пол.

Такая система подключается к источнику с горячей водой. Обустроить водяной теплый пол в квартире можно только в том случае, если в ней предусмотрено автономное отопление. Монтировать же теплый пол в типовых домах категорически запрещено, в том числе и подключать к центральному отоплению. А вот в частных домах оборудовать теплый пол на основе циркуляции воды можно беспрепятственно. Главное, составить проект и правильно все рассчитать.

Схема водяного теплого пола послойно в разрезе

Схема водяного теплого пола может представлять собой такой пирог:

Плита перекрытия (в квартирах и частных домах на этаже выше 1-ого). Если пол на 1-ом этаже выполнен по грунту, то слои должны быть такими: песок 5 – 7 см, щебень фракцией 30 – 50 мм слоем 8 – 10 см, полиэтиленовая пленка, черновая стяжка с добавлением щебня 5 – 10 мм и речного песка, слоем 7 – 10 см.
Гидроизоляция (наплавляемая, оклеечная или обмазочная).
Теплоизоляция (слой обязательно просчитывается индивидуально).
Фольгированная изоляция, чтобы тепло не уходило вниз.
Армирующая сетка.
Трубы водяного теплого пола.
Стяжка из цементно – песчаной смеси с добавлением пластификатора. Общая толщина вместе с трубами должна составлять 7 – 10 см. Сверху труб обязательно укладывается армирующая сетка с ячейками 150*150 мм, диаметр проволоки 3 – 4 мм.
Финишное напольное покрытие.

Помимо бетонной системы монтажа водяного теплого пола существует еще настильная система. Ее принципиальным отличием является то, что стяжку пола выполнять не нужно, так как трубы укладываются в специальные конструкции: полистирольные или деревянные.

Перед обустройством системы необходимо произвести расчеты для определения диаметра и материала труб, которые будут использоваться, расстояния между трубами и теплоотдачи всей системы в целом.

Водяной теплый пол может выступать, как основное отопление, так и как дополнительное. Не каждое помещение можно обогреть только с помощью теплого пола. Дело в том, что ограничений по теплоотдаче конвекторов практически нет, т.е. можно установить такую мощность, что они будут очень сильно нагреваться. При этом их придется просто спрятать в специальный чехол, чтобы никто случайно не обжегся. А вот температура поверхности пола жестко ограничена, иначе будет просто некомфортно. Из этого следует, что мощность теплого пола также ограничена, ее может быть недостаточно, чтобы обогреть помещение. В таком случае основное отопление должно быть устроено другим способом, а теплые полы будут лишь приятным бонусом.

Для расчета водяного пола потребуется:

Определить теплопотери дома. Здесь имеют значение такие показатели, как площадь окон, качество утепления стен, пола и крыши, а также высота потолков. Для расчетов можно воспользоваться онлайн программами, доступными в интернете. Полученный результат может быть разным: 40 Вт/м² для помещений с небольшими и качественными окнами, хорошо утепленными стенами и потолком, 250 – 300 Вт/м² для помещений с тонкими стенами из кирпича, неутепленными снаружи, и большими окнами с большим количеством щелей.
Сравнить теплопотери дома с мощностью водяного теплого пола. При этом необходимо учесть, что трубы водяного пола не будут занимать всю площадь комнаты, а только около 70%, так называемую активную площадь. Требуется просчитать всю активную площадь дома и умножить ее на теплопотери. Если полученный результат будет больше теплопотерь, значит, система «теплый пол» может выступать только в качестве дополнительного отопления.

Более детальные расчеты лучше доверить специалистам или воспользоваться профильными компьютерными программами. Обязательно требуется выполнить проект отопления, согласно которому будет производиться монтаж. Читайте какие виды теплых полов для квартиры есть.

Монтаж водяного теплого пола в бетонную стяжку является на данный момент самым распространенным. Несмотря на сложность монтажа, а еще больше – демонтажа, у такого способа есть ряд преимуществ. Бетонная стяжка препятствует деформации труб, так как выдерживает довольно большие нагрузки на поверхность. Контактируя со стяжкой, трубы отдают ей тепло, в таком случае уже сам бетон является нагревательной поверхностью. В других же способах монтажа трубы окружены воздушной прослойкой, которая служит теплоизолятором, происходят большие потери тепла.

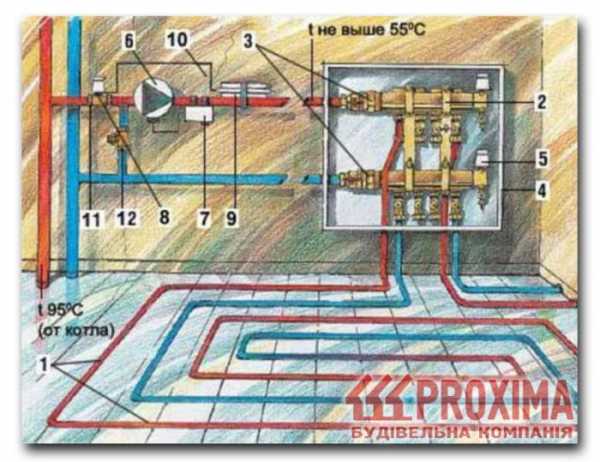

↑ Установка коллекторного шкафа

В коллектором шкафу соединяются подающая и возвратная трубы от котла с трубами системы водяного теплого пола

Обустройство водяного теплого пола начинается с установки коллекторного шкафа в стене помещения. Лучше всего его располагать на уровне пола примерно посередине стены. Затем к нему подводим две трубы: подающую и возвратную. По подающей трубе горячая вода из котла поступает в систему «теплый пол», проходит по ней. Возвратная труба служит, чтобы вернуть охлажденную воду из системы обратно в котел, где она снова нагреется и будет направлена к подающей трубе. Движение воды будет обеспечено циркуляционным насосом.

На обе трубы устанавливаем запорные вентили, чтобы при желании помещение можно было исключить из отопительной системы. К вентилю подключаем коллектор. Именно к нему будем подводить трубы водяного пола. На обратную сторону коллектора можно установить сливной кран и воздухоотводчик. После сбора коллекторного шкафа можно переходить к другим работам.

↑ Подготовительные работы и разметка пола

Поверхность пола для укладки системы должна быть ровной и сухой. Достаточно более-менее ровной бетонной черновой стяжки. При этом горизонтальность необходимо проверить уровнем. Большой перепад высот недопустим – придется выровнять.

Если площадь помещения больше 40 м², разбиваем его на участки. Это связано с тем, что бетонная стяжка имеет свойство расширяться под действием температуры. На разметку влияет и геометрия помещения, максимальный размер участка должен быть 40 м², а соотношение сторон 1:2. Так мы избежим растрескивания стяжки.

На поверхность пола стелим гидроизолирующую пленку, чтобы избежать впитывания влаги с нижних слоев. По всему периметру помещения приклеиваем демпферную ленту. Она будет компенсировать расширение бетонной стяжки. Ширины ленты в 15 см будет достаточно, чтобы перекрыть слой теплоизоляции и стяжки.

↑ Укладка теплоизоляции

Чтобы избежать потерь тепла вниз, которые могут составлять 15 – 20 %, на поверхность пола укладываем теплоизоляцию. Для этого можно использовать экструдированный пенополистирол, минеральную вату, техническую пробку, полистирол (пенопласт) и пеноплекс или другие материалы, например, специальные маты для водяного теплого пола. Толщина требуемого слоя рассчитывается индивидуально. Может составлять от нескольких сантиметров, если внизу находится отапливаемое помещение, до 20 – 25 см, если пол устроен по грунту в местности с холодным климатом. Плотность материала должна быть минимум 35 кг/м³.

↑ Армирующая сетка под трубы

В качестве армирующего материала используют сетку с ячейками 150*150 мм, при этом диаметр проволоки 4 – 5 мм. На данную конструкцию будем укладывать трубы. Иногда можно встретить рекомендации, что сверху труб укладывать армирующую сетку нет необходимости. Но это не верно. Сетка, уложенная сверху труб, равномерно распределяет нагрузку на всю поверхность теплого пола.

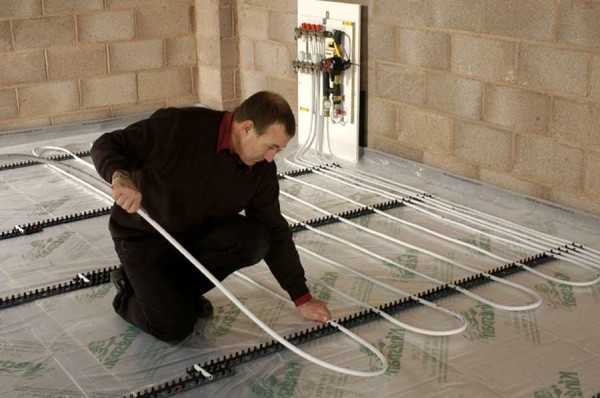

↑ Укладка труб системы «теплый пол»

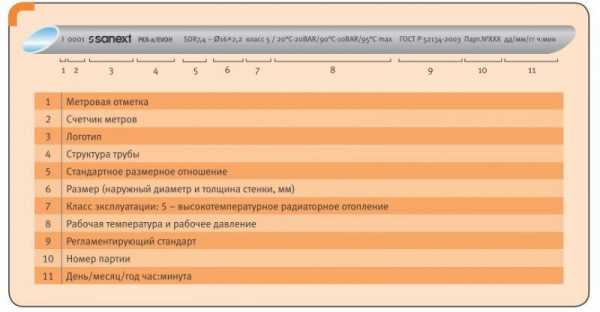

Труба для теплого водяного пола подбирается, исходя из расчетов. Продается в мотках. Материал – полипропилен или металлопластик.

Укладка производится согласно одной из выбранных схем:

Укладка змейкой — самый распространенный способ укладки для небольших помещений

Змейка. Начинают укладку от стены с окном, так как самая высокая температура в контуре будет в самом начале. Чем больше будет змейка, тем меньше на выходе будет температура. Такой способ подходит для маленьких помещений.

Двойная змейка. Укладка происходит так, чтобы труба с обраткой располагалась рядом с горячей трубой. Так тепло распределяется относительно равномерно. Способ подходит для помещений со средней площадью.

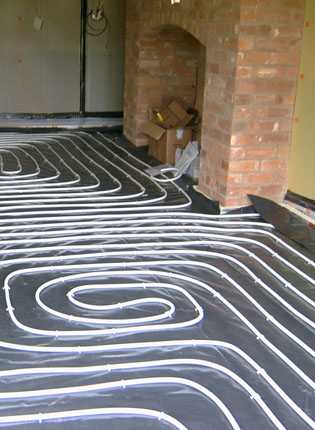

Спиральная укладка позволяет более качественно и равномерно обогреть всю площадь помещения

Спираль (улитка). Трубы укладываются параллельно друг с другом, труба с обраткой нагревается от трубы с горячей водой. Такой способ используется в помещениях с большой площадью. Разновидностью является еще и спиральная укладка со смещенным центром.

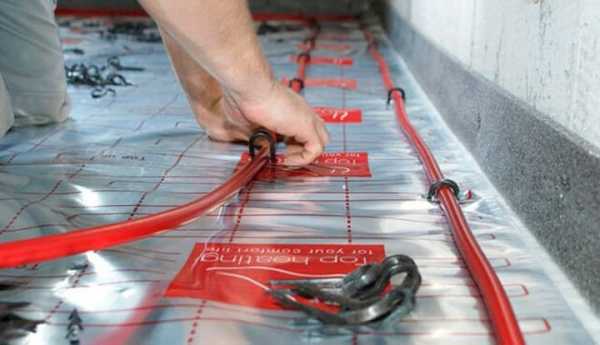

Трубы закрепляются к арматурной сетке при помощи проволоки, клипс или крепежных лент с шагом около 1 м.

Важно! При использовании для крепления труб проволоки необходимо обязательно оставлять зазор. Иначе в процессе эксплуатации в месте, где слишком плотно притянуто, начнутся деформации.

Длина всего контура труб не должны превышать 80 – 90 м, оптимальным считается 50 – 60 м. Это связано с тем, что в слишком большом контуре большие теплопотери, помещение прогревается неравномерно. Если не получается сделать контур меньше 60 м, следует оборудовать два и более контуров.

Шаг между трубами может составлять 10 см, 15 см, 20 см, 25 см, 30 см, 35 см. Самым распространенным считается 30 см. В холодных зонах, возле окон и наружных стен, шаг должен быть не более 15 см. Расстояние от стен – 7 см.

Трубы подключаем к коллектору.

↑ Проверка системы опрессовкой

Для проверки системы на прочность в ней необходимо создать давление. Пускаем воду под давлением в полтора раза больше рабочего, но не более 0,6 МПа. Ждем 30 минут. Давление не должно снизиться больше, чем на 0,06 МПа. Ждем еще 2 часа. От предыдущего давление не должно уменьшиться более 0,02 МПа. Температура также не должна изменяться. Давление можно опустить до рабочего и оставить на 24 часа. Если убедились, что система рабочая и не имеет протечек, можно приступать к заливке стяжки.

↑ Заливка бетонной стяжки

Слой бетонной стяжки сверху водяного теплого пола может составлять от 3 до 10 см

Для бетонной стяжки под водяной пол рекомендуется использовать цемент марки не ниже М-300. Можно добавлять пластификаторы, которые улучшают прочностные свойства бетона.

Также возможен вариант покупки специальной смеси для теплых полов. Толщина слоя стяжки может быть разной: от 3 до 10 см. Определяется в расчетах системы.

Сохнет бетонная стяжка не менее 28 дней. Укладывать финишное напольное покрытие можно только спустя месяц после заливки. В качестве напольного покрытия можно использовать различные материалы, в маркировке которых указана возможность монтажа сверху водяного теплого пола.

Полистирольные плиты для водяного теплого пола значительно облегчают монтаж и представляют собой утеплитель, крепежный элемент и стяжку в одном изделии

Такой способ менее трудоемкий по сравнению с бетонным. Ожидать высыхания также не придется.

Трубы укладываем в полистирольные плиты, в которых выполнены специальные пазы. В них устанавливаем алюминиевые пластины, в которые вщелкиваем трубы теплого пола. Размеры плит 30*300*1000 мм. Сверху настилается влагопоглощающий слой, такой, как для обустройства пола из паркета или ламината. Если финишным покрытием будет линолеум или плитка, на плиты укладывается ГВЛВ не менее 10 мм толщиной. Иногда дополнительно используют теплый плинтус.

Какой способ обустройства водяного теплого пола выбрать, зависит от исходных данных: площади помещения, его утепленности, расчетных показателей. Несмотря на легкость монтажа настильной системы, по-прежнему повсеместной популярностью пользуется монтаж водяного теплого пола в бетонную стяжку. Крайне важным является необходимость правильно выполнить расчеты и соблюсти технологию монтажа.

mrpol.su

РубрикаПол
