Регулятор температуры теплого пола электрического – монтаж, подключение, управление, инструкция по регулированию, подключение датчика

виды, функции, установка и подключение своими руками

Система теплых полов состоит из двух элементов: обогревательного контура и регулятора температуры. Причем регуляторы теплых полов могут иметь еще несколько названий: термостаты и терморегуляторы, так как они отвечают за поддержание одинаковой (статической) температуры.

Функции и преимущества

Основная функция термостата для теплого пола — удерживать заданную температуру. Это достигается путем включения/выключения подогревающих элементов. Получается, что регулятор теплого пола экономит электричество, ведь система включается только периодически, когда контролируемая температура понижается. Потому, при наличии такого устройства, отопление получается более экономным, и, несмотря на то, что устройство недешево, оно окупается в срок от нескольких месяцев до одного года (зависит от стоимости выбранной модели).

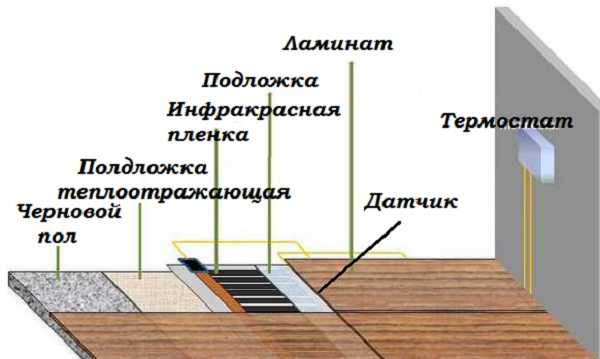

Инфракрасный теплый пол под ламинат укладывали многие. По отзывам — греет прекрасно

Есть еще один плюс у такого решения — при исправной работе датчика греющие элементы не будут перегреваться, что увеличит срок их эксплуатации и предотвратит выход из строя нагревателей из-за превышения температуры.

Система может работать и без термостата. Но тогда функции этого устройства придется выполнять человеку: включать/выключать подогрев по мере необходимости. При таком устройстве и комфорт будет ниже, и экономии не будет. К тому же существует риск перегорания греющих кабелей, если вы забудете или не вовремя выключите систему.

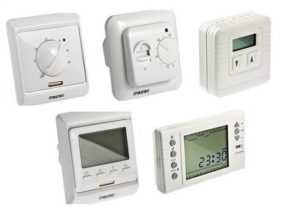

Типы термостатов

Регулятор температуры пола может быть трех видов:

• Электро-механические терморегуляторы. По внешнему виду и принципу действия они напоминают аналогичное устройство на утюге: имеется переключатель, поворотом которого вы задаете требуемую температуру. Это самые дешевые и самые простые в эксплуатации устройства.

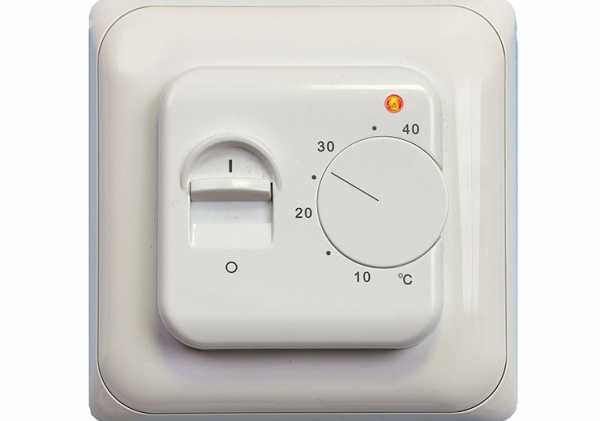

  Электромеханический терморегулятор для электрическото теплого пола

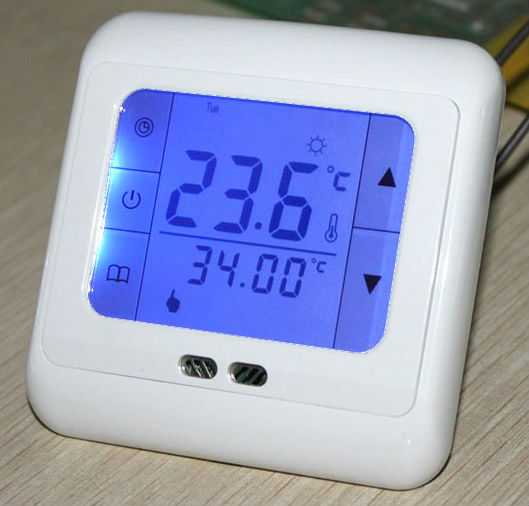

• Цифровые. Более дорогие модели. Они управляются не при помощи колесика с градуировкой, а при помощи кнопок (тактильных или сенсорных — зависит от модели). Обычно имеют еще цифровую панель, на которой отображается текущая температура и/или устанавливаемое значение.

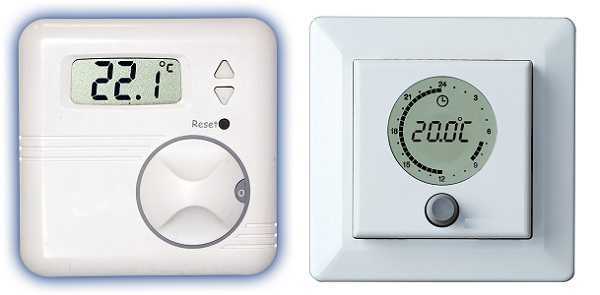

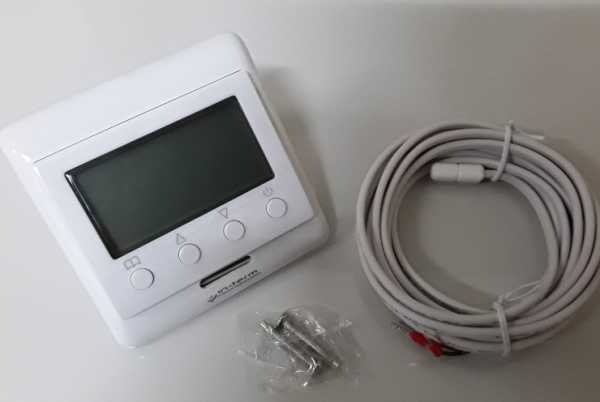

  Цифровые регуляторы — имеют чуть более «продвинутый» вид

• Программируемые терморегуляторы для теплого пола (их еще называют «программатор пола»). Самые дорогостоящие модели, но с большим функционалом. Есть модификации, которые позволяют задавать состояние пола по часам дня, есть с возможностью запрограммировать температурный режим на неделю, а есть такие, которыми управлять можно через компьютер или планшет, некоторые имеют пульт дистанционного управления.

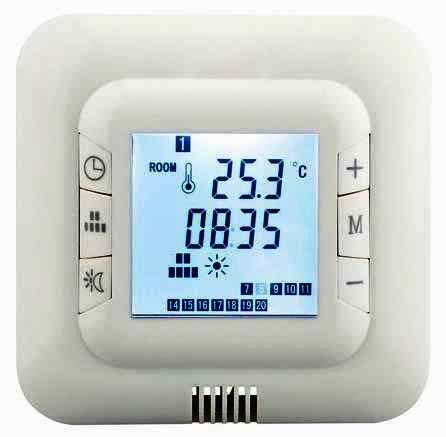

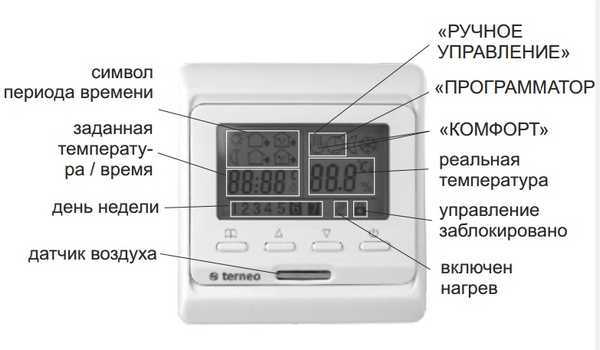

  Одна из моделей программируемого термостата для электрического теплого пола. На корпусе расположен датчик температуры воздуха

Понятно, что чем больше функций и возможностей имеет регулятор теплого пола, тем дороже устройство. А насколько вам нужны эти функции — решать вам. Но однозначно можно сказать, что для ванной или кухни использовать программаторы пола нецелесообразно, ведь они посещаются вне зависимости от времени. Потому идеальные выход тут — механические или цифровые устройства. Причем при установке системы в ванной или бассейне термостат располагают за ее пределами: они не переносят высокой влажности, в кухне, бассейне и т.д. до устройства не должны долетать брызги.

Чего еще не нужно делать, так это использовать одно управляющее устройство для двух различных помещений. Например, нежелательно совмещать ванную и кухню, хоть обычно мощности это сделать позволяют. Просто в этом случае придется выставлять общую температуру для двух помещений. И если вы выставите ту, при которой комфортно будет в ванной, то в кухне будет явно жарко. Если же выставите «по кухне», то в ванной будете мерзнуть. И так практически с любыми помещениями. Если все-таки есть желание использовать один терморегулятор для теплого пола на два помещения или два контура, то нужно применить двухканальные модели, которые позволяют управлять обоими контурами независимо.

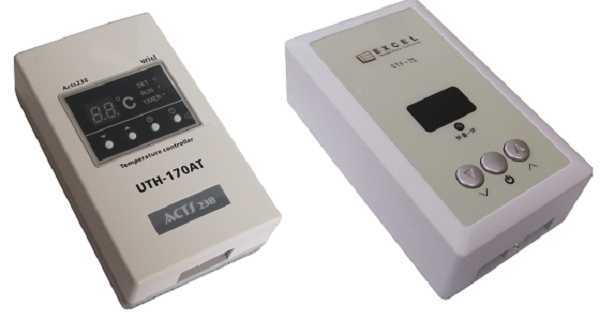

Регуляторы для теплого пола могут быть накладными. Выглядят они не очень привлекательно, но если вы всю электрику с УЗО и автоматом будете прятать в специальном шкафу, то внешний вид неважен

Типы датчиков теплого пола

Разные модели термостатов могут регулировать температуру пола или воздуха. Зависит это от типа датчика, который совместим с устройством. Выбор типа датчика зависит от того, какую функцию выполняет подогрев. Если система дополнительная и ее задача — повышение комфорта, используют датчик температуры пола. Ведь за обогрев воздуха в этом случае отвечает другая система, а задача водяного или электрического подогрева — создать и удерживать комфортную температуру только под ногами. Этот датчик для терморегулятора пола является выносным. Подключается к специальным клеммам на корпусе. Сам контролирующий элемент находится на конце электрического кабеля, при укладке располагается посредине между витками греющего элемента на полу на расстоянии не менее 50см от стены.

Датчики температуры теплого пола — небольшое устройство на конце длинного кабеля. Заводится в закрепленный на полу кусок трубы, который расположен между нагревательными элементами

Если греющие элементы устанавливаются в стяжку, то датчик теплого пола размещают в растворе, но только в трубе или гофрошланге. Тогда при поломке его легко будет заменить, просто отключив от клемм и потянув за провода, затем нужно будет вставить исправный и подключить его. При установке датчика для пленочного теплого пола его не обязательно размещать в трубе. Так как при таком типе подогрева стяжки нет и, при необходимости, заменить его можно, разобрав часть напольного покрытия. Хотя, все-таки целесообразнее потратить чуть больше времени при монтаже и сделать штробу под трубу для датчика, чем потом разбирать/собирать всю конструкцию для каждой замены.

В том случае, когда теплый пол — основная система отопления, требуется датчик, который контролирует состояние воздуха. Чаще всего эти датчики встроены в корпус терморегулятора для теплого пола. Есть также модели, которые работают с двумя датчиками одновременно. В обоих случаях выбирая место для установки, необходимо учитывать, что именно этот прибор определяет температуру воздуха. Потому располагать его нужно так, чтобы на него не попадали солнечные лучи (они будут нагревать корпус, и температура будет определяться неправильно). Стоит избегать и тех мест, где бывают сквозняки. Они тоже будут влиять на измерения состояния воздуха, но уже в другую сторону — занижать реальный показатель. Также рядом не должны бать приборы и устройства, которые активно выделяют тепло.

Установка терморегулятора

Монтаж оборудования должен проходить при температурах воздуха от 0^оC до +45^оС. Располагается регулятор температуры пола на одной из стен на высоте от 0,4м до 1,7м. Его нужно разместить так, чтобы на него не попадали прямые солнечные лучи, брызги и сквозняки. При выборе высоты учтите, что если в семье есть маленькие дети, то устройство желательно разместить на высоте, где оно будет не доступно для детей: их очень привлекают кнопки/экраны/колесики. Потому лучше установить в недоступном для детворы месте.

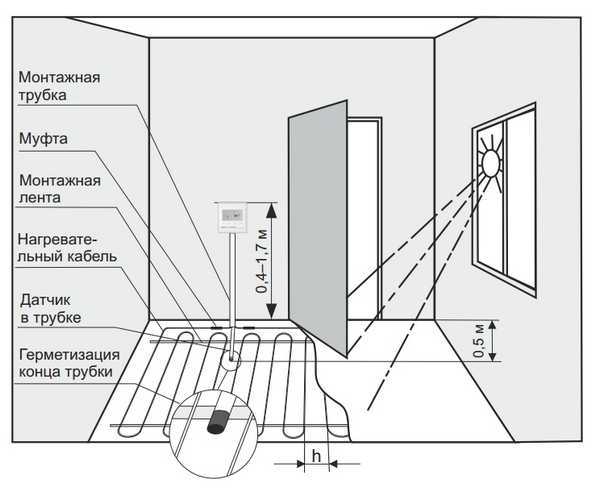

Выбрать место для установки термостата нужно грамотно

По способу установки существуют два типа термостатов для теплого пола: накладные и врезные. Под врезные необходимо сделать отверстие в стене и установить туда стандартную монтажную коробку — большинство моделей прекрасно в ней размещаются. Накладные крепятся прямо к поверхности стены и дополнительных работ не требуют, но имеют не самый привлекательный вид.

Для обеспечения защиты от короткого замыкания и для предотвращения поражения электрическим током, перед терморегулятором пола устанавливается УЗО и/или автоматический выключатель. Смотрите схему, на ней пунктиром указано подключение зануления при двухпроводной сети. УЗО можно ставить не везде, но в помещениях с повышенной влажностью их установка обязательна. Так как в этом случае оборудования получается много, имеет смысл спрятать все в монтажный шкаф. Учтите, что работать с электропитанием могут только люди, имеющие соответствующую подготовку. Потому, если устанавливаете термостат для теплого пола своими руками, а соответствующей подготовки нет, то для этой части обязательно пригласите электрика.

Электрическая схема подключения терморегулятора теплого пола с заземлением или занулением (пунктиром)

После установки монтажной коробки в стене по направлению к полу необходимо сделать штробы под укладку выводов нагревательных элементов (кабелей, матов или пленок). В эту же канавку или в штробу рядом укладывается труба/гофрошланг под датчик температуры пола. Канавка может быть одна. Тогда она делается достаточно широкой, чтобы можно было без проблем разместить все провода и трубу. Можно для проводов каждого отопительного контура сделать отдельный канал, причем иногда их укладывают тоже в трубы/гофрошланги. В этом случае ремонт будет легче — выдернете провода от неработающих контуров, предварительно отключив их от терморегулятора, а на их место вставите другие от исправного контура. И не нужно будет добить стену.

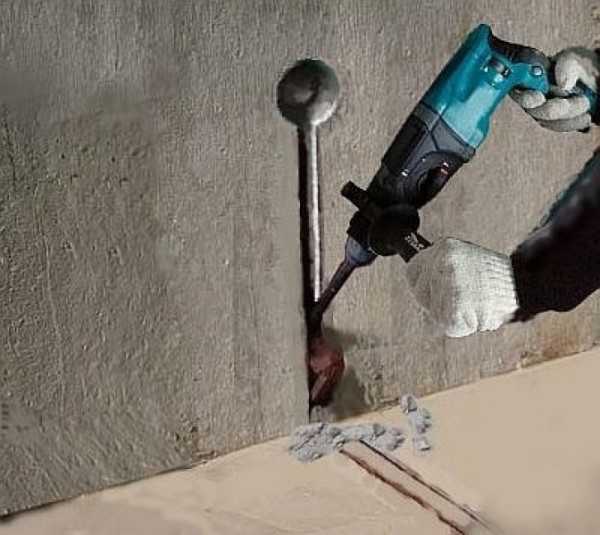

От места установки датчика в стене и полу делается штроба, в которую затем укладывается гофрированная труба. В нее будет опускаться датчик температуры пола

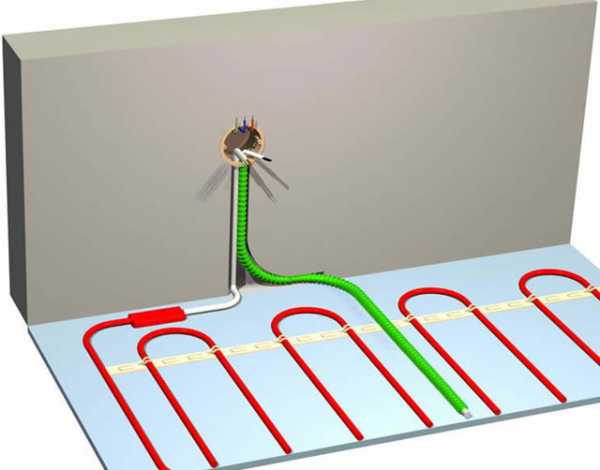

Установка датчика теплого пола

Штроба под датчик идет по стене до уровня пола, а затем по полу на расстояние не менее 50см от стены. Причем чтобы измерения были правильными, желательно контролирующий элемент размещать посредине между нагревательными элементами, а не вблизи одного из них. В канавку укладываете трубу или шланг (по рекомендации производителя). Один конец заводите в монтажную коробку, второй, тот который в полу будет, надежно изолируете, чтобы в него не попал раствор. Использовать можно изоленту, накрутив ее в несколько слоев, сделать заглушку из пенопласта и т.п. Закрепив шланг/трубу, в него заводите датчик температуры пола: просто опускаете его в соответствующее отверстие.

Подключение

После того, как уложены нагревательные элементы (кабели, маты, пленки) провода от них заводят в монтажную коробку, где установлен терморегулятор для теплого пола. Затем по схеме, которая имеется на корпусе с обратной стороны устройства, все провода подключаются. Только после этого подается питание.

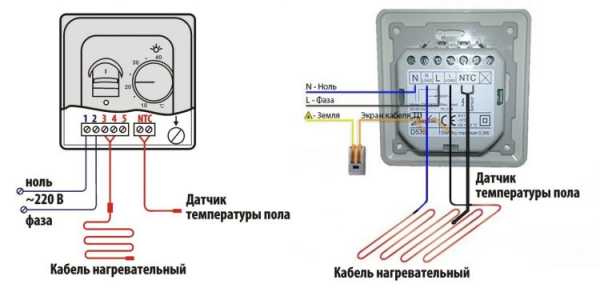

Схема подключения кабелей, зазаемления и датчика температуры есть на обратной стороне корпуса терморегулятора теплого пола

Теперь можно провести тестовое включение (до заливки стяжки или укладки напольного покрытия) чтобы убедиться, что система работает. Для этого проверив правильность подключения проводов и надежность их крепления, выставляете самую маленькую температуру, включаете УЗО. Затем выставляете на термостате 30^оС (максимальная температура по СНиПу). Если система работоспособна, слышен щелчок — реле подключило контур в работу. Через несколько минут все части греющих элементов должны быть теплыми. Теперь если температуру снова выставить на минимум, должен снова послышаться щелчок отключения питания. После этой проверки можно считать что установка терморегулятора теплого пола завершена и можно начинать заливку стяжки или укладывать напольное покрытие.

Если система не включается, скорее всего, дело в датчике. Это вообще, достаточно распространенное явление — выход его из строя. Так что не пугайтесь. Стоят они немного, меняются просто. Чтобы проверить исправность, измеряете сопротивление датчика теплого пола. Полученные данные сравниваете с паспортными. Есть разница — датчик неисправен. Вынимаете поломанный, вставляете новый, еще раз все тестируете. Должно заработать.

Итоги

Установка термостата и датчика теплого пола — не самое сложное занятие, вполне под силу для самостоятельного монтажа. Единственная сложность — подключение электропитания и заземления/зануления. Для этих работ желательно пригласить электрика. С остальными этапами установки вполне можно справится своими руками.

teplowood.ru

Регулятор теплого пола



Теплый пол – это отличительная система отопления, которое не просто нагревает напольное покрытие. Такая система представляет собой продуманную конструкцию, которую необходимо правильно установить, а потом осуществлять контроль тепла внутри комнаты.

Для того чтобы данной отопительной системой эффективно пользоваться, а также сэкономить свои денежные средства, необходим регулятор водяного теплого пола. Тогда вы сможете наслаждаться теплым электро полом.

Определение температурного регулятора

Система отопления начнет работать, если просто подключить теплый пол к электричеству. Однако работа будет осуществляться непродолжительное время, и стоить будет все огромных денег. Также вы вообще не сможете насладиться комфортом и уютом. Терморегулятор для теплого пола поможет обеспечить надежность и длительность работы всей обогревательной конструкции, а также создаст благоприятные условия.

Терморегулятор для теплого пола подразделяется на три разновидности, которые будут рассматриваться ниже. Благодаря данному прибору вы получите в помещениях несколько термостатов. Термостаты – это устройства, поддерживающие постоянное тепло. Термостат является регулятором.

Регулятор для теплого пола разделяются по некоторым особенностям. Данное устройство может иметь различное местоположение. Устройство может располагаться непосредственно внутри помещения либо может находиться в электрическом щите, который имеет расположение снаружи дома. В принципе прибор может располагаться в абсолютно любом месте, но нужно помнить об одном нюансе.

Регулятор не должен находиться внутри помещения с высоким уровнем влажности, например, в ванной комнате. В данном случае его установка проводится снаружи.

Приборы также имеют различную конструкцию. Есть терморегуляторы теплого пола встроенные, а есть накладные. В данной ситуации выбор той или иной модели устройства зависит только от вас. Необходимо помнить, что если прибор располагается слишком низко, то для того, чтобы управлять придется опускаться на пол.

Также существует другие нюансы, на которые следует обратить свое внимание. К примеру, обыкновенное устройство регулирования тепла может управлять только 3 кВт мощности. Следовательно, необходимо правильно оценить мощность нагревателей, которые были уложены. Возможно, придется прибегнуть к использованию специально предназначенных двухзонных температурных регуляторов.



Данный прибор имеет также другую сферу применения. Для каждого помещения применяется свое устройство для регулирования температуры. Но двухзонный вид позволяет осуществлять контроль сразу в двух помещениях, которые находятся рядом друг с другом.

Регулировка температуры

Во время подготовки поверхности к монтированию данной обогревательной системы необходимо определить ее мощность, которая нужна для комнаты. Максимум температуры необходим только в начале, а не всегда.

Электрическая энергия максимально у электрических полов тратится только при подключении, потому что именно в данный момент происходит разогрев покрытия. К примеру, провод, который является греющим, сначала производит разогрев поверхности пола, затем нужно только осуществлять поддержку тепла. Проходит данный процесс при помощи терморегулятора.

Правильнее всего сказать, что регулятор отвечает за регулирование мощности, которую потребляет данная система обогревания.

Разновидности регулятора

Регулятор теплого пола подразделяется на три разновидности в зависимости от своей работы:

• Электромеханический регулятор температуры, самый простейший из трех видов. Однако при помощи данного устройства провести регулировку необходимого тепла внутри помещения можно.
• Цифровой температурный регулятор, упрощает контроль благодаря дисплею, который отображает значение температуры.
• Программируемый терморегулятор, позволяет включить обогревание в заданное время. То есть, когда вы станете в утреннее время, пол уже будет нагретым. Когда вас дома нет, то обогревание будет выключено. Когда придете, пол электрический начнет свою работу.

Давайте рассмотрим каждый вид в отдельности более подробно:

• Электромеханический. При помощи данного устройства невозможно задать точную температуру. Как он работает? На регуляторе вы проводите установку желаемой температуры, и она будет поддерживаться. После ее можно регулировать, то есть делать температуру больше либо меньше. Регулировка проводится при помощи колесика. Основными преимуществами данного вида является то, что стоит он совсем недорого и его легко использовать.
• Цифровой. Данный вид практически аналогичен с электромеханическим. Однако задать температуру можно при помощи сенсорной панели или обыкновенных кнопок. Цифровой регулятор может контролировать какое-то определенное точное значение температуры.
• Программируемый. Данное устройство не только поддерживает необходимую температуру, а также выполняет и другие функции. Например, когда в доме никого нет, обогрев напольного покрытия автоматически отключается. Можно установить время включения обогревания и уже, когда вы вернетесь домой, пол будет теплым.

Вы можете пользоваться удобным для вас регулятором.

Процедура регулирования температуры

В основание работы находятся сигналы. За формирование таких сигналов отвечает температурный датчик данной обогревательной температуры. Некоторые регуляторы дают возможность подключать внешний датчик, а также применение другого датчика, который встроен. Благодаря встроенному термодатчику осуществляется изменение температуры теплого пола.

Поэтому во время монтирования температурный датчик устанавливают под напольным покрытием (плитка, линолеум, ламинат и так далее). Если укладывается кабель нагревания, то датчик заливается стяжкой из цемента. Если же вместо нагревательного кабеля используются обогревательные маты, то данное устройство располагают в слое клея. Установка термодатчика – это отдельная процедура во время монтажа электрической системы.

Также дополнительно применяется гофротруба. В ней и размещают термодатчик, а также необходимые провода. Гофрированная труба размещается в штрабе, который пробит в стене, а также стяжку из цемента. Такой трудный монтаж температурного датчика нужен для того, чтобы в будущем при необходимости провести демонтаж.

После того, как вы подключите термодатчик к регулятору, устройство (датчик) будет измерять температуру и передавать ее значение в прибор. Задача регулятора состоит в том, чтобы осуществлять изменение величины мощности, которая поступает на нагреватели.

Когда вы осуществите покупку регулятора, в комплекте с ним вам дадут температурный датчик. Иногда система включает в себя использование сразу нескольких датчиков, но это необходимо тогда осуществляется обогрев помещений больших размеров. В квартире достаточно использование одного датчика.

Может получиться так, что придется проводить управление большей мощностью, чем той, что допускает температурный регулятор. Или возможно необходимо осуществлять обогрев нескольких комнат, то в данном случае надо использовать двухзонный регулятор температуры. Его можно без проблем приобрести, каждая зона обогревания будет иметь свой датчик температуры.

Особенно необходимо правильно осуществлять контроль температуры в детской комнате, чтобы избежать перегревания. Для такого помещения понадобится цифровой температурный регулятор.

Разновидности датчиков

Регуляторы могут взаимодействовать с датчиками. Обыкновенный регулятор взаимодействует с одним датчиком. Основная функция заключается в том, что датчик осуществляет замер температуры. Однако это далеко не наилучший вариант. Обогревательная конструкция электрических теплых полов может применяться в разнообразных условиях. Это означает, что потребуется проводить более сложный контроль.

Если электрический теплый пол является основной отопительной системой в помещении, то для контроля температуры понадобится только датчик воздуха.

Однако одновременно, если напольным покрытием у вас является ламинат, линолеум или паркет, то необходимо контролировать, чтобы пол не перегрелся. Температура нагревания не должна превышать 26-27 градусов по Цельсию. В данной ситуации необходимо устройство для электрического теплого пола дополнительно оснастить датчиком, чтобы осуществлять замер температуры.

Подразделяются регуляторы температуры на следующие типы:

• со встроенным датчиком;
• регуляторы с внешним подключением датчиков.

Регуляторы, к которым можно подключить два датчика, предназначены для того, чтобы обеспечить работу обогревания пола, как главной системы отопления помещения. Для квартиры необходимо приобрести терморегулятор для инфракрасного теплого пола с датчиком. Если регулятор является цифровым, то можно проводить контроль температуры у напольного покрытия.

От вида прибора зависит его монтаж. Если в устройстве встроен датчик, то необходимо отметить место в стене, где оно будет располагаться. К терморегулятору осуществляется подключение всех других компонентов электрического пола.

Подключение к электричеству проводится от розетки. Также для подключения может быть использован специально предназначенный кабель. Для того чтобы использовать последний вариант, необходимо на электрическом щите провести установку устройства защитного отключения (УЗО).

Инфракрасные (пленочный) электрические теплые полы могут укладываться без использования данного устройства. Но у такой инфракрасной (пленочного пола) конструкции есть много недостатков. Инфракрасная система будет обеспечена автономностью работы после установки данного устройства. Приобретение данного прибора окупается сразу после определенного периода использования инфракрасных (пленочных) полов. Пленочный пол работает благодаря нагреванию электричеством компонентов пленки.

Регулятор – необходимый компонент, как для пленочного теплого пола, так и для электрического. Теплый пол может быть основной отопительной системой, которая нуждается в обязательном контроле температуры. Особенно это важно в детской комнате, когда у теплого пола должна сохраняться приемлемая температура. Конструкция не должна перегреваться.

У «теплой» конструкции» также должен быть датчик, чтобы осуществлять замер температуры тепла. Благодаря этому вы сможете достичь настоящего термостата. Тогда вы сможете с наслаждением ходить по теплому полу. Главной отопительной конструкцией будет являться электрическим полом. Вся ваша семья сможет наслаждаться теплыми полами.



teplota.guru

Терморегулятор для теплого пола и датчики, монтаж, виды регуляторов

Как-то забывается при обсуждении устройства и вариантов построения тёплых полов один не менее важный вопрос, который связан с обеспечением и поддержанием комфортной температуры в помещении. Обеспечивает её терморегулятор для тёплого пола. Его вполне можно считать неотъемлемой частью всего, что подразумевается под  понятием тёплый пол.

Что это такое терморегулятор?

В принципе, подключив к электрической сети тёплый пол, можно считать, что он уже работает. Вот только продолжаться это будет недолго и стоить очень дорого. Да и никакого удовольствия и комфорта такой пол не доставит. Именно терморегулятор для тёплого пола обеспечит его надёжную и длительную работу, благоприятные условия в помещении.

Существует несколько различных видов таких приборов. Классифицировать их можно по нескольким признакам (по типу, по размещению, по используемым датчикам), но лучше всего и понятней классификация по принципу действия. Основываясь на этом подходе, можно определить такие группы терморегуляторов для тёплых полов:

• Электронно-механический. Аналогичен регулятору, применяемому на утюге. При таком подходе нельзя задать конкретное значение температуры. Механический терморегулятор для тёплого пола работает следующим образом: устанавливается желаемая температура (колесико регулятора ставится в нужное положение), и она поддерживается. По своим ощущениям (жарко, холодно) заданную температуру можно увеличивать или уменьшать. Достоинства, которыми обладает  подобный терморегулятор для тёплого пола – цена и простота.

Электронно-механический терморегулятор для теплого пола

• Электронный (цифровой). По принципу действия схож с предыдущим, однако задание температуры выполняется с помощью кнопок или сенсоров. Подобное устройство, например, терморегулятор для тёплого пола сенсорный, позволяет устанавливать и контролировать конкретное значение температуры.

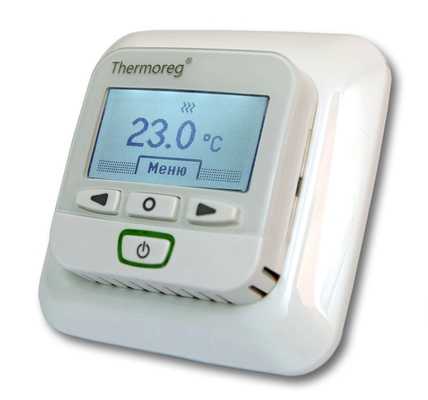

Электронный терморегулятор

• Терморегулятор для тёплого пола программируемый. Подобные устройства способны не только поддерживать температурный режим, но и выполнять определённые действия. Например, при отсутствии людей в квартире обогрев не включается, или может включиться в определённое время и к приходу хозяев обогреть помещение.

Терморегулятор для тёплого пола программируемый

Какие бывают терморегуляторы

Кроме изложенной выше классификации, терморегуляторы для тёплого пола можно различить ещё по нескольким особенностям. Одной из них будет месторасположение, они могут находиться в комнате или в электрическом щитке снаружи помещения. Обычно их располагают в любом удобном месте, но здесь есть одно ограничение.

Терморегуляторы для тёплого пола не предназначены для работы во влажной среде, поэтому для управления тёплыми полами в ванных комнатах они должны располагаться снаружи.

Конструктивно такие устройства выполняются по-разному. Они бывают встроенными или это может быть накладной терморегулятор для тёплого пола. В данном случае выбор модели и места расположения изделия – дело вкуса. Только надо учесть, что если регулятор будет расположен низко, то для управления его работой и программированием придётся ложиться на пол.

Место расположения терморегулятора

Существуют и другие ограничения, касающиеся этих устройств. Так, обычный терморегулятор для тёплого пола рассчитан на управление обогревом мощностью 3 кВт. Поэтому надо очень внимательно отнестись к оценке мощности уложенных нагревателей. Или в этом случае использовать специальный терморегулятор двухзонный для тёплого пола.

Рекомендуем к прочтению:

У такого изделия может быть ещё одно применение. Обычно для управления тёплым полом в каждом помещении используется своё устройство. Однако такой, двухзонный, терморегулятор для тёплого пола  может управлять обогревом в двух соседних помещениях, например, в туалете и в ванной комнате при условии, что в каждой комнате мощность нагревателя не превышает установленной величины.

Виды датчиков

Необходимо отметить и возможность взаимодействия подобных изделий с датчиками. Обычный терморегулятор для тёплого пола оснащается одним датчиком, используемым для замера  температуры пола, но зачастую это не самый лучший вариант. Дело в том, что система обогрева тёплых полов может использоваться при самых различных условиях, и для этого может потребоваться более сложный контроль температуры. Так, в тех случаях, когда тёплый пол является единственной системой обогрева, лучше всего контролировать общую температуру в помещении, и в таком случае больше подойдёт датчик нагрева воздуха, а не пола.

Место расположения температурного датчика теплого пола

В то же время, если напольным покрытием является паркет, ламинат, линолеум, нельзя допускать их перегрева, их температура должна быть не выше 26°С, и в такой ситуации терморегулятор для пола лучше всего оснастить датчиком для замера температуры пола. Поэтому существуют регуляторы нескольких типов:

• со встроенным внутрь датчиком температуры;
• с возможностью подключения наружных датчиков температуры.

Устройства с возможностью подключения двух датчиков предназначены для обеспечения работы обогрева пола как основной системы отопления. Для контроля в квартире лучше всего купить терморегулятор для тёплого пола с датчиком его температуры. В этом случае можно также дополнительно контролировать температуру напольного покрытия, если терморегулятор цифровой.

Подобный выбор – датчик температуры и  терморегулятор для тёплого пола, отзывы многочисленных пользователей и рекомендации специалистов считают оптимальным.

Монтаж терморегуляторов и датчиков

Как уже упоминалось, по своему исполнению такие изделия могут быть двух типов – встроенные и накладные, от типа устройства зависит, как выполнять монтаж терморегулятора тёплого пола. Для встроенного потребуется подготовить место (нишу) в стене, где он и будет размещаться. К нему подключаются все элементы тёплого пола, обычно схема, позволяющая  это выполнить, находится на обратной стороне регулятора.

Подведенные провода управления теплого пола и термодатчика к месту установки терморегулятора

Подключение к сети может осуществляться непосредственно от розетки, или для этого может быть проложен специальный кабель. Вот только в последнем случае необходимо на электрощите дополнительно установить УЗО.

Рекомендуем к прочтению:

Монтаж датчиков

Этого вопроса стоит коснуться отдельно, т.к. именно по сигналам от датчиков происходит управление работой тёплого пола, и во многом зависит экономичность и эффективность работы всей системы обогрева. Варианты поставки тёплых полов бывают разные, и чаще всего поставляется только нагревательный кабель или термомат, но можно найти в продаже и комплект тёплого пола с терморегулятором.

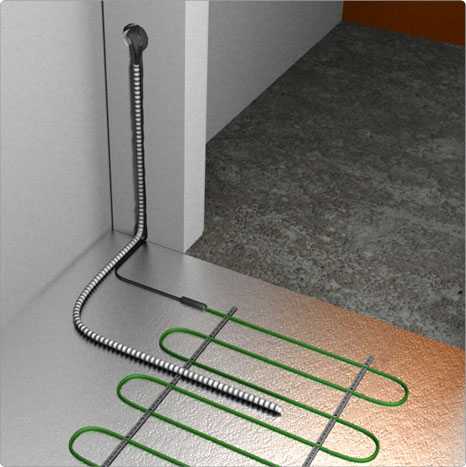

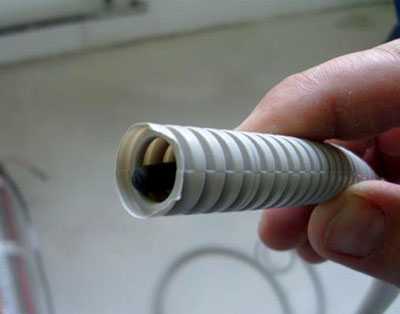

Гофротруба, внутри которой находится термодатчик

В любом случае, для монтажа датчика используется гофрированная трубка. Для её размещения в стене пробивается штроб. Датчик и провода к регулятору размещаются в этой трубке. Делается это для возможности его замены в случае отказа или неисправности терморегулятора тёплого пола. Благодаря этой трубке все компоненты могут быть легко извлечены даже из залитого цементом тёплого пола.

Располагается датчик непосредственно между нагревательными элементами (спиралями кабеля) на небольшом расстоянии (до 1м) от регулятора. Отдельно, сам по себе, датчик не используется, и если вы собираетесь купить терморегулятор для пола, то одновременно приобретёте и датчик.

Каких-то особых требований, кроме тех, что изложены выше, к этим изделиям не предъявляется, поэтому можно применять их для управления любыми полами, например, обычный терморегулятор – для плёночного пола. Главное – выполнить предписанные требования по безопасности.

Нельзя воспринимать тёплые полы отдельно от системы управления обогревом, в роли которой выступает терморегулятор. Благодаря ему работа обогрева полов действительно обеспечивает комфорт в помещении и позволяет экономить на расходах электроэнергии. При этом существует множество вариантов реализации такого управления благодаря многообразию терморегуляторов.

centro-pol.ru

датчики и регуляторы температуры, разновидности регуляторов

Современная отопительная система под названием «тёплый пол» значительно отличается от всех известных систем отопления. Она представляет из себя сложную конструкцию, нуждающуюся в правильной наладке и грамотном обслуживании. Работа такого пола осуществляется благодаря наличию определённых устройств и приборов. Один из таких приборов — регулятор тёплого пола — отвечает за изменение температурного режима и его поддержку.

Регулятор теплых полов отвечает за изменение температурного режима

Назначение регулятора

Основная характеристика, от которой зависит температура в помещении, оснащённом электрическим полом, —это мощность. При определении оптимально подходящего значения мощности приходится брать во внимание такие аспекты:

• площадь обогреваемого помещения;
• его назначение;
• климатические характеристики воздуха (влажность, давление, температура и др.).

Нюанс определения оптимальной мощности заключается в том, что её значение не является постоянной величиной. Она может меняться в зависимости от времени суток, погодных условий, личных предпочтений жильцов. К примеру, для обогрева большой комнаты с помощью тёплого пола сначала потребуется выставить высокий показатель мощности, а по мере прогрева воздуха до нужной температуры снизить её. Чтобы оперативно и точно изменять основные параметры, требуется регулятор электрического тёплого пола.

Как установить терморегулятор теплого пола самостоятельно, увидите в данном видео:

Разновидности приборов

Система электрического пола может оснащаться разными видами регуляторов. По принципу работы они делятся на следующие виды:

1. Электромеханические. Имеют самое простое устройство и принцип действия. Несмотря на простоту конструкции, электромеханический датчик прекрасно справляется с функцией регулирования параметров. Работает он по той же схеме, что и терморегулятор утюга для глажки белья.
2. Цифровые. Их устройство более сложное. Такие регуляторы оснащаются цифровым дисплеем, на котором легко увидеть все установленные показатели.
3. Программируемые. Наиболее сложные по конструкции. Ими можно управлять дистанционно, используя для этого любой современный гаджет с выходом в интернет. Программируемый регулятор тёплых полов легко запускает работу отопительной системы в заданное время.

Для пола с большой площадью применяются регуляторы с двумя термодатчикам

Часть конструкции регулятора температуры тёплых полов — специальный термодатчик. Если отопительная система, рассчитанная на обогрев внушительной площади, имеет большие размеры, одного такого датчика для эффективной работы будет недостаточно в силу ограничения его мощности. Для электрического пола большого размера используются регуляторы, оснащённые не одним, а двумя термодатчиками.

Установка и подключение

Вне зависимости от типа любой регулятор тёплых электрических полов имеет схожий механизм действия. Он запускается после того, как специальный температурный датчик подаёт сигнал. Термодатчик может быть расположен как внутри регулятора, так и снаружи. В роли встроенного внутреннего устройства чаще всего выступает датчик для пола, измеряющий уровень его нагрева.

Термодатчик может быть расположен как внутри регулятора, так и снаружи

Именно поэтому установке датчика тёплого пола следует уделять особенное внимание. В соответствии с инструкцией его необходимо располагать на обогреваемой поверхности под финишным покрытием пола. Если основной греющей деталью системы служит нагревательный кабель, то прибор необходимо наполовину залить цементной стяжкой после раскладки кабеля. Если в качестве основы отопительной системы выступают термоматы или плёнка, датчик нужно разместить в клеящем слое.

Цемент и клеящий состав — агрессивная среда, воздействие которой может негативно сказаться на работе датчика или совсем вывести его из строя. Чтобы этого не случилось, прибор перед установкой обязательно требуется защитить. В качестве защиты лучше всего подойдёт гофрированный шланг, который удобно размещать и в бетонной стяжке, и в канале, проделанном в стене. В случае поломки датчика, вмонтированного таким способом, его можно будет достать и починить.

Подключение регулятора к отопительной системе требуется производить по строгой схеме. Такая схема обязательно присутствует в инструкции по установке оборудования либо на корпусе устройства. Первый этап подключения заключается в соединении колодок, размещённых на корпусе регулятора, с определёнными проводами. Чтобы прибор мог выполнять свою функцию, потребуется последовательно подключить:

Подключение терморегулятора необходимо производить строго по схеме

1. Фазу от розетки или распределительного щита.
2. Нулевой провод к источнику питания и к системе тёплого пола.
3. Фазу к электрическому полу.

При подключении устройства к электросети лучше всего использовать отдельную, предназначенную только для его работы линию, оснащённую индивидуальным прибором, защищающим от перепадов напряжения. Так работа оборудования будет более стабильной и безопасной.

После соединения всех кабелей с колодками необходимо переходить ко второму этапу — подключению датчика контроля температуры, предварительно обесточив электрическую сеть. Финишная стадия — проверка работоспособности оборудования — подразумевает ряд действий:

1. Руководствуясь инструкцией, убедиться в правильности соединения колодок с контактами проводов.
2. Установить положение регулятора на минимальное положение.
3. Подать напряжение в сеть.
4. Перевести регулятор на максимальную отметку.

Установив терморегулятор, необходимо проверить его работоспособность

Если монтаж был проведён без ошибок, датчик начнёт передавать терморегулятору информацию о температуре, а регулятор будет определять необходимый уровень мощности на основе анализа заданного и фактического температурного режима. О том, что оборудование функционирует исправно, можно будет судить по отчётливому щелчку, который раздастся после подачи напряжения.

Особенности использования подключённого терморегулятора зависят от его типа. Механический прибор можно использовать сразу после проверки. В случае с цифровым или программируемым устройством потребуется предварительно настроить программы.

Все ошибки, допущенные при монтаже, сразу же отразятся на дисплее в виде некорректных показателей, не совпадающих с теми, которые обозначены в инструкции.

‘; blockSettingArray[0][«setting_type»] = 1; blockSettingArray[0][«element»] = «h2»; blockSettingArray[0][«elementPosition»] = 1; blockSettingArray[0][«elementPlace»] = 1; blockSettingArray[4] = []; blockSettingArray[4][«minSymbols»] = 0; blockSettingArray[4][«minHeaders»] = 0; blockSettingArray[4][«text»] = ‘

‘; blockSettingArray[4][«setting_type»] = 5; blockSettingArray[8] = []; blockSettingArray[8][«minSymbols»] = 0; blockSettingArray[8][«minHeaders»] = 0; blockSettingArray[8][«text»] = ‘

‘; blockSettingArray[8][«setting_type»] = 1; blockSettingArray[8][«element»] = «h3»; blockSettingArray[8][«elementPosition»] = 1; blockSettingArray[8][«elementPlace»] = 4; blockSettingArray[9] = []; blockSettingArray[9][«minSymbols»] = 0; blockSettingArray[9][«minHeaders»] = 0; blockSettingArray[9][«text»] = ‘

‘; blockSettingArray[9][«setting_type»] = 6; blockSettingArray[9][«elementPlace»] = 90; var jsInputerLaunch = 15;

kaminguru.com

Терморегулятор для электрического теплого пола

Страница посвящена такому вопросу как терморегулятор для электрического теплого пола: виды, подключение и регулировка термостата, как настроить регулятор температуры, а также как выбрать блока управления.

Теплые электрические полы уже давно зарекомендовали себя, как надежная и эффективная система обогрева. Чтобы они действительно были такими, мало их правильно уложить.

Управление теплым электрическим полом способно не только экономить энергозатраты до 30%, но и доставлять либо массу хлопот своим хозяевам, либо радость.

Как настроить электрический теплый пол читайте в статье.

Виды термостатов

Сегодня существует 3 типа терморегуляторов для теплых электрических полов:

1. Механические системы лишены экранов, поэтому все настройки ведутся вручную по принципу «прикрутить — открутить». Они не позволяют выставить нужную температуру, поэтому приходится опираться на собственные ощущения. Если стало жарко, то кран прикручивается, а если похолодало, наоборот. Единственное их преимущество, это низкая цена.
2. Цифровые терморегуляторы оснащены экраном и управляются либо сенсорно, либо кнопками. В них встроены 2 датчика, которые регулярно фиксируют температуру воздуха в помещении и пола. Настроив аппарат на нужные параметры, можно забыть о нем, так как он самостоятельно будет отслеживать момент, когда нужно включиться и выключиться.
3. Прибор с программным управлением – это самый дорогой термостат для теплого электрического пола, зато он позволяет не только выставлять нужную температуру, но и настраивать время отключения и включения, например, перед приходом хозяев с работы. Им можно управлять со смартфона или компьютера при наличии интернета, что дает возможность регулировать его параметры удаленно.

На сегодняшний день механические термостаты почти не пользуются спросом, зато цифровые – самые популярные. Аппараты с программным обеспечением стоят недешево и приобретаются теми, для кого комфорт дороже денег.

Выбор управления

Чтобы подобрать регулятор температуры электрического теплого пола, который оптимально подойдет к системе, следует знать некоторые нюансы работы прибора.

Их пять:

1. Нужно подбирать термостат с учетом мощности пола. Если они не будут соответствовать друг другу, то система не сможет нагреваться до заданных параметров, трата электроэнергии будет крайне высокой. Если предполагается управление теплыми полами на большой площади, то либо надо покупать сразу несколько приборов, либо устройство с программным управлением, которое способно создать суммарную мощность более 3 кВт.
2. Второй нюанс – это способ установки термостата. Можно выбрать прибор накладного типа, который закрепляется при помощи короба, или встраиваемый, для которого в стене нужно готовить гнездо.
3. Следующий важный аспект – это конструкция прибора, а именно, из каких датчиков и блоков он состоит.
4. Технические особенности и регулировка теплых полов электрических. Потребитель должен выбирать между простым и доступным даже на расстоянии управлением и обычным поворотом ручки регулятора, требующего обязательного присутствия хозяина.
5. Последний аспект – это внешний вид прибора. Производители выпускают терморегуляторы с корпусами разных форм, цветов и размеров. Многие из них внешне напоминают выключатель и их легко вписать в любой интерьер.

Современные электрические полы можно подключать без терморегулятора, но только при условии укладки саморегулирующегося нагревательного элемента.

Терморегулятор для электрического теплого пола

Чтобы правильно установить регулятор температуры, нужно выполнить ряд правил:

1. Определенных требований, на какой высоте должен быть термостат, нет, но производители рекомендуют расстояние 30 см и более, что должно обеспечить более точные показатели его датчиков.
2. Если предполагается укладка электрического пола в помещении с повышенной влажностью, то регулятор нужно вынести за его пределы.
3. Любой блок управления теплыми полами электрическими снабжен схемой подключения к электросети. В ней указано, к какой клемме должен идти фаза, к какой заземление, а к какой ноль.

При выборе прибора нужно учитывать, чтобы сечение его кабеля соответствовало общему значению напряжения участка, который будет отапливаться.

Как показывает практика, подключение электрического теплого пола к терморегулятору, особенно с программным управлением, способно экономить от 30 до 50% электроэнергии, что делает этот вид обогрева помещений рентабельными даже тогда, когда они являются основным источником тепла.

Эти приборы не входят в готовые комплекты теплых полов, но мастера рекомендуют приобретать терморегуляторы того же производителя, что и система. Для зонального управления следует использовать автоматику, которая снабжена блоком управления электрическим теплым полом с датчиками. Это позволит создавать микроклимат в каждой отдельной комнате по заданным параметрам.

netholodu.com

как работает, виды регуляторов температуры, правильный выбор терморегулятора для теплых полов

Как говорят потребители, теплый пол без терморегулятора — «деньги на ветер». Этот вид обогрева жилья уже давно вошел в жизнь людей. Вначале это были водяные полы, которые требовали больших затрат не только финансовых, но и физических, и времени, так как их монтировали в стяжку. Сегодня рынок предлагает электрические маты и инфракрасные пленки, которые можно стелить непосредственно под напольное покрытие.

Терморегулятор для теплого пола – это «мозговой центр» системы, который следит за эффективностью ее работы и контролирует либо нагрев воздуха в помещении, либо самого пола, либо и за тем, и за другим.

Преимущество использования терморегулятора и его функции

Независимо от вида теплого пола, хотя он и является качественной альтернативой центральному или автономному водяному отоплению, стоит он недешево, да и электроэнергии «поглощает» немало. Именно поэтому не имеет смысла монтировать такое дорогое устройство без термостата вовсе или брать самый дешевый его аналог.

Регулятор температуры для теплого пола выполняет следующие функции:

• Если его основой является датчик слежения за нагревом воздуха в помещении, то он включает/отключает устройство по мере его остывания. Главное преимущество подобного прибора в том, что он регулирует и поддерживает оптимальную температуру в доме. Если датчик терморегулятора теплого пола следит за уровнем нагрева его элементов, то отключение производится по мере их нагревания, а включение – при их остывании. При этом за микроклиматом в комнате регулятор не «наблюдает». Есть более дорогие аналоги, которые отслеживают и нагрев воздуха, и пола.
• Во время отключения системы происходит экономия электроэнергии, что существенно снижает затраты на его эксплуатации. Если решать, какой терморегулятор выбрать для теплого пола, то лучше не скупиться и приобрести прибор со встроенным таймером. Это позволит устанавливать минимально допустимую температуру, когда домочадцев нет, или когда они спят, что еще больше сэкономит средств на отоплении.
• Как правило, регулятор температуры следит за степенью нагрева элементов теплого пола и не допустит их перегорания. Это продлевает срок эксплуатации системы, и обеспечивает безопасность жилья и людей.
• Существуют специальные многозональные терморегуляторы, которые могут контролировать работу теплых полов сразу в нескольких помещениях. Хотя подобные устройства стоят дороже, но все равно по цене выгоднее, чем платить за терморегулятор для теплого пола на 2 зоны или более по отдельности.

Большинство устройств подходят для всех систем напольного отопления, хотя можно приобрести, например, готовый комплект теплого пола под плитку с терморегулятором. Так же продаются комплекты под другие типы покрытий.

Это основные функции и их преимущества регуляторов температуры теплых полов. Как показала практика их использования, нет смысла оборудовать дорогое отопление, если оно не будет регулироваться и создавать экономию энергоресурсов при эксплуатации.

Как работает регулятор для теплого пола

Принцип действия регулятора температуры достаточно прост вне зависимости от того, отслеживает он температуру воздуха или степень нагрева пола:

• Устройство состоит из датчика (рабочей части), который устанавливается между нагревательными элементами пола и дисплея, на котором фиксируются необходимые параметры.
• Основой рабочей части прибора является биметаллическая пластина, которая реагирует на изменение температуры воздуха или пола и подает сигнал на дисплей.
• После сравнения параметров реального нагрева и заданного, регулятор либо отключает теплый пол, когда первые выше, либо подключает к электросети, когда они ниже.

Вот как работает терморегулятор теплого пола. Этот процесс постоянно повторяется и именно он создает ту пресловутую экономию, которую ищут все владельцы теплых полов.

Почти все регуляторы температуры универсальны, поэтому если подобное устройство не входит в комплект теплого пола, совсем не обязательно искать прибор той же фирмы.

Типы терморегуляторов

На сегодняшний день выбор этих устройств ограничен всего несколькими видами, каждый из которых имеет свои преимущества и недостатки.

• Механические устройства относятся к самым дешевым, но и функций у них «раз-два и обчелся». Как правило, они настраиваются исключительно на нагрев воздуха или элементов теплого пола и работают по принципу включения/отключения. Это не совсем удобный прибор, особенно если он следит только за нагревом пола. В этом случае приходится каждый раз вручную менять его параметры, если в комнате стало жарко или похолодало, в зависимости от температуры воздуха за окном. Достоинство прибора – невысокая цена и простота монтажа и управления.
• Электронный терморегулятор для теплого пола выставляется по времени, а не только по уровню нагрева воздуха или пола. У него, как правило, удобный дисплей, который может быть как кнопочным, так и сенсорным, в зависимости от цены устройства. Наличие таймера позволяет полностью автоматизировать работу регулятора, настроив нужные параметры по времени суток или на неделю вперед. Хотя выбор терморегулятора для теплого пола электронного типа обойдется дороже механического аналога, экономии он принесет больше. Это связано с тем, что в нем есть функции «день/ночь», когда в ночное время задается температура, пониженная до оптимально комфортного уровня. То же делается и днем, когда жильцов в доме нет.
• Программаторы – это самые дорогие регуляторы температуры, но и функций в них значительно больше. Они подходят для тех потребителей, кто любит не только комфорт, но и свободу, так как в них есть настройка Wi-Fi, позволяющая владельцам следить за работой теплых полов на расстоянии и при необходимости менять их.
• К отдельной категории относятся двух или многозональные устройства, которые настраиваются на регулировку полов сразу в нескольких помещениях. Сбор информации у таких приборов осуществляется по специальному каналу, который не влияет на другие цифровые или электронные устройства в доме.

Лучший терморегулятор для теплого пола тот, что оснащен сразу двумя датчиками: нагрева пола и температуры воздуха. Он более совершенен, так как обладает очень большим количеством функций, надежен и долговечен.

Виды датчиков для термостатов

Работа терморегулятора зависит от типа датчика, с которым он совместим. Прежде чем думать, как подобрать терморегулятор для теплого пола среди большого количества производителей и типов устройств, нужно решить, какой будет его основная функция:

• Отслеживание температуры пола.
• Регулировка нагрева воздуха в помещении.

Как правило, первый тип выбирается, когда в доме или квартире есть основной источник обогрева, и единственное, что требуется, это теплый пол под ногами. Этот тип регуляторов имеет выносной датчик, а рабочая часть их устанавливается между нагревательными элементами системы.

Контроллер температуры пола подсоединен к кабелю, который в свою очередь – к клеммам выносного датчика. Укладывая его в пол между витками нагревательных элементов, рекомендуется поместить его в трубу, чтобы уберечь от внешнего давления или воздействия. То же делается, когда теплый пол кладется в стяжку. Подобные предостережения так же помогают, когда требуется ремонт или замена датчика пола.

Если подключается терморегулятор для пленочного пола, то специалисты рекомендуют сделать предварительно в черновом полу штробу и уложить трубу с контроллером в нее.

Второй тип датчиков необходим, когда теплый пол – это основной обогреватель помещения. Большинство устройств имеют встроенный датчик, но можно установить и модель с выносным контроллером.

Монтаж и подключение устройства

По типу монтажа терморегуляторы бывают:

• Накладные, которые не требуют дополнительных усилий и просто крепятся на стене.
• Для врезных устройств нужно делать отверстие в стенке и устанавливать монтажную коробку.

Монтаж прибора осуществляется с соблюдением следующих шагов:

• Устройство крепится на стене не менее чем в 80 см от пола, а его рабочая часть в полуметре от него между нагревательными элементами системы.
• Если оно не накладное, то предварительно делается штроба под кабель и отверстие для монтажной коробки.
• Провода электропитания подводятся к подготовленному отверстию с коробкой.
• Кабель от датчика в полу через гофрированную трубу тянется по штробу к термостату.
• Провода нужно соединить, опираясь на инструкцию к прибору.
• Термостат помещается в монтажную коробку, и его наружная панель закрепляется на стене.

Схема подсоединения проводов, как правило, отображена на задней панели устройства, так что перепутать, куда крепится заземление, а куда кабель от датчика в полу будет сложно.

После проделанных действий нужно проверить терморегулятор и качество его контроля над работой теплого пола.

Подводя итоги, можно сказать, что если не подключать терморегулятор к системе теплого пола, то лучше не затевать ее установку вовсе. Именно он создает не только экономию ресурсов и приятный микроклимат, но и обеспечивает полную безопасность работы всей обогревательной системы. Выбирая, какой купить терморегулятор для теплого пола, черный, белый или цветной, следует опираться на технические параметры прибора, а не только на его внешний вид.

netholodu.com

Управление электрическим теплым полом, советы по выбору терморегулятора пола

Содержимое:

1. Разновидности терморегуляторов
2. Как выбрать терморегулятор
3. Где правильно расположить терморегулятор
4. Возможные неисправности регулятора

Установка терморегулятора сокращает потребление электроэнергии до 30%, а также делает управление электрическим теплым полом простым и удобным.

От покупателя нередко требуется подобрать подходящий блок управления. Сделать это легче, если изначально определиться, какой именно тип оборудования будет использоваться.

Разновидности терморегуляторов для электрических полов

Все терморегуляторы имеют одну основную функцию – автоматически регулировать полы, задавать необходимую температуру нагрева, обеспечивать своевременное включение и отключение нагрева.

Все оборудование можно классифицировать по принципу работы, месту размещения, а также количеству подключаемых датчиков. Проще всего разобраться в видах контроллеров температуры по принципу действия.

Существуют следующие виды оборудования:

• Электронно-механический – самый простой блок управления температурой тёплого пола. Работает по принципу обычного регулятора температуры, используемого в бытовых приборах, к примеру, в утюге. Устройство с помощью механического колесика выставляется температура нагрева, которая поддерживается регулятором.
  Главным преимуществом механического управляющего термостата является его низкая стоимость и простота в эксплуатации. Неисправности терморегулятора механического типа встречаются редко и легко устраняются.

• Цифровой – принцип работы цифрового терморегулятора практически ничем не отличается от механического. Разница заключается в том, что управление выполняется с помощью кнопок или сенсора.
  Терморегуляторы с сенсорным управлением поддерживают и контролируют определенное значение температуры. Обычно, регуляторы снабжены двумя датчиками, снимающими показания интенсивности нагрева пола и воздуха в помещении.

• Программируемый терморегулятор для электрических теплых полов – устройство способное в автоматическом режиме поддерживать заданный температурный режим. Имеет дополнительные функции, позволяющие задавать индивидуальный режим работы. К устройствам часто подключаются 2-х зонные датчики температуры, что позволяет поддерживать разную температуру нагрева сразу в нескольких комнатах.
  Современные программаторы поддерживают удаленное управление полом через интернет. В результате включение и выбор температурного режима можно выполнить с помощью смартфона. Считается, что монтаж программируемого терморегулятора в среднем снижает расходы на электричество приблизительно до 30-50%.


Электронный или механический терморегулятор остается наиболее популярной бюджетной версией, максимально эффективной при монтаже в небольших помещениях. Установку программатора выбирают те, кто, прежде всего, ценит комфорт во время эксплуатации.

Как выбрать терморегулятор для электрического тёплого пола

При выборе подходящего регулятора для теплых полов следует обратить внимание на пять основных аспектов, позволяющих подобрать блок управления, оптимально соответствующий параметрам используемого кабеля, а также ожиданиям хозяев.

• Максимальная мощность пола. Подключение электрического тёплого пола к терморегулятору недостаточной мощности приведет к низкой температуре нагрева кабеля. На больших площадях целесообразно использовать сразу несколько датчиков.
  Программаторы могут подключаться в одну сеть и в результате обеспечивать суммарную мощность более 3 кВт. Если потребляемая мощность больше, несколько регуляторов устанавливают по отдельности в разных концах помещения.

• Тип монтажа – существуют как накладные регуляторы, так и встраиваемые в стену. Первые фиксируются с помощью специального короба, для вторых необходимо вырезать отверстие в стене. В инструкции по эксплуатации указана схема подключения электрического теплого пола к терморегулятору, а также подробные указания, связанные с монтажом оборудования.

• Тип управления. Принцип работы контроллера управления электрическими теплыми полами отличается в зависимости от конструкции используемых датчиков, блока, регулирующего температуру и других особенностей. Наиболее точными считаются регуляторы, использующие одновременно встроенный и выносной датчик.

• Функциональные особенности и удобство эксплуатации. Покупателю предлагают программируемые и непрограммируемые терморегуляторы. Программаторы более удобны в эксплуатации, имеют большое количество дополнительных функций. Команды на включение можно давать с пульта управления или при помощи интернета.
  Беспроводное дистанционное управление температурой, не единственное, чем отличаются программаторы. Блок управления позволяет задать разный режим работы на несколько дней.

• Внешний вид – корпус может иметь различную форму, цвет, вид. Оптимальным решением будет выбор классического оборудования, по внешнему виду, ничем не отличающегося от обычной розетки или выключателя. Можно подобрать расцветку, оптимально вписывающуюся в интерьер.


Подключить электрический теплый пол без терморегулятора можно, только при условии применения саморегулирующегося кабеля. Обычный провод, во избежание постоянных перегревов и выхода пола из строя, обязательно запитывают от блока управления.

Где правильно расположить терморегулятор

Существует несколько правил, связанных с правильным подключением терморегулятора к электрической сети, оговоренных в ПУЭ:

1. Высота установки терморегулятора – для работоспособности прибора это не имеет значения. Как вариант, можно поставить регулятор на одном уровне с розетками возле пола, либо в рамку с выключателями на стене. Единственно, что ограничивает высоту, это длина кабеля температурного датчика.

2. Во влажных помещениях – датчик температуры устанавливается непосредственно в комнате, в которой уложен нагревательный кабель. Исключение составляет ванна или другое помещение с повышенной влажностью.
   Нормы установки регуляторов оговаривают, что воздействие влаги на контакты губительно влияет на работоспособность оборудования. Блок управления выносят в коридор. Кабель со встроенным термодатчиком прокидывают через стены в отапливаемое помещение.

3. Подключение к электросети. Принципиальная схема терморегулятора приводится в инструкции. В зависимости от модели, могут быть небольшие отличия, но в целом блок имеет несколько клемм для подключения. Предусмотрена возможность для установки датчика, подключения к электросети, монтажа греющего кабеля и заземления.
   Длина кабеля питания терморегулятора, в зависимости от модели, от 1,5 до 3 м. Этого обычно достаточно для подключения к автомату или ближайшей распределительной коробке.


Сечение кабеля для подключения терморегулятора выбирается в зависимости от общего значения расчетного напряжения отапливаемого участка, подключаемого к прибору.

Возможные неисправности регулятора электрического теплого пола

Судя по отзывам тех, кто уже какое-то время использует терморегулятор, основными неисправностями, с которыми, возможно, придется столкнуться, являются:

1. Выход из строя блока управления. Проверка работоспособности регулятора напряжения осуществляется с помощью тестера. При прозвоне клемм прибор должен показать, что на терморегулятор подается напряжение, а после, выходит на греющий кабель. При любых нарушениях сделать ремонт проблематично, стоит отнести регулятор в сервисный центр.

2. Нарушения в работе термодатчика. Для тестирования используют мультиметр. Чтобы определить работоспособность, потребуется проверить сопротивление датчика.
   В инструкции можно найти рабочие параметры, обычно составляющие 5-45 кОм. Отклонение в показаниях более чем на 5%, говорит о том, что требуется замена датчика температуры.


Регулировка электрических теплых полов при помощи терморегулятора с датчиками позволяет увеличить срок эксплуатации греющего кабеля, уменьшить расходы на электроэнергию, а также обеспечить комфортную эксплуатацию системы отопления.

avtonomnoeteplo.ru
