Как подключить регулятор теплого пола

Как подключить теплый пол к терморегулятору – схема подключения и описание операций

Если вы решили обустроить теплый пол, вам понадобится такое устройство, как терморегулятор. Он необходим для контроля температуры и своевременного включения-выключения системы. Подключение теплого пола к терморегулятору обязательно в случае укладки электрической и инфракрасной конструкции. Если пол водяной, то представленный элемент можно не использовать. Однако лучше это сделать, так как терморегулятор поможет вам установить комфортный температурный режим.

Разновидности терморегуляторов

Если вы хотите правильно подключить электрический пол к сети, необходимо не только правильно установить, но еще необходимо и правильно выбрать терморегулятор. Существует несколько типов устройств:

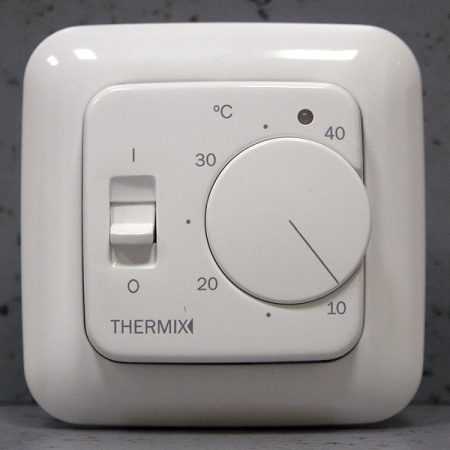

• Простые. Они позволяют выставить только один параметр – температуру. Причем делается это механическим способом.
• Сложные. Работают они благодаря программируемому управлению. На электронном табло отражаются все необходимые параметры.

Что касается способа установки, то в этом случае можно выделить такие терморегуляторы:

1. Настенные, заглубленные внутрь стены.
2. Накладные.

Конструкция и предназначение датчика

Если вы решили обустроить электрические полы, вам просто необходимо подключить к ним датчик, который будет измерять температуру нагрева пола. Он состоит из 2-х проводов, которые фиксируются между собой термопарой. Этот элемент способен менять сопротивление в зависимости от того, до какой температуры нагрелась пленка.

Датчики могут показывать температуру теплого пола или воздуха в помещении.

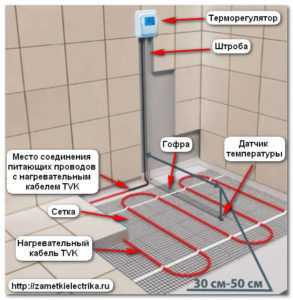

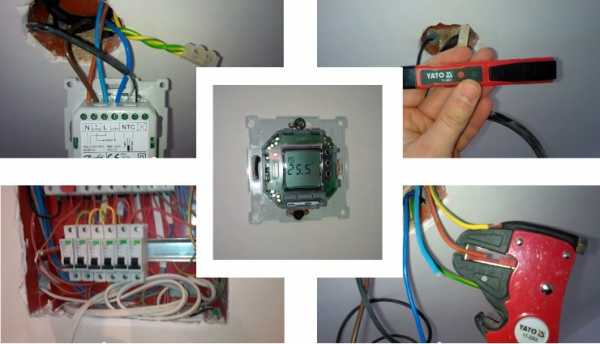

Подключение датчика и кабеля теплого пола к электрической сети (клик для увеличения)

Во втором случае датчик может находиться прямо в корпусе терморегулятора. Однако учтите, прежде чем выбрать представленный элемент, обязательно учитывайте наличие в помещении дополнительных средств обогрева. Если в комнате присутствуют батареи, то лучше отдать предпочтение тому датчику, который измеряет температуру теплого пола. В этом случае его показатели будут максимально точными.

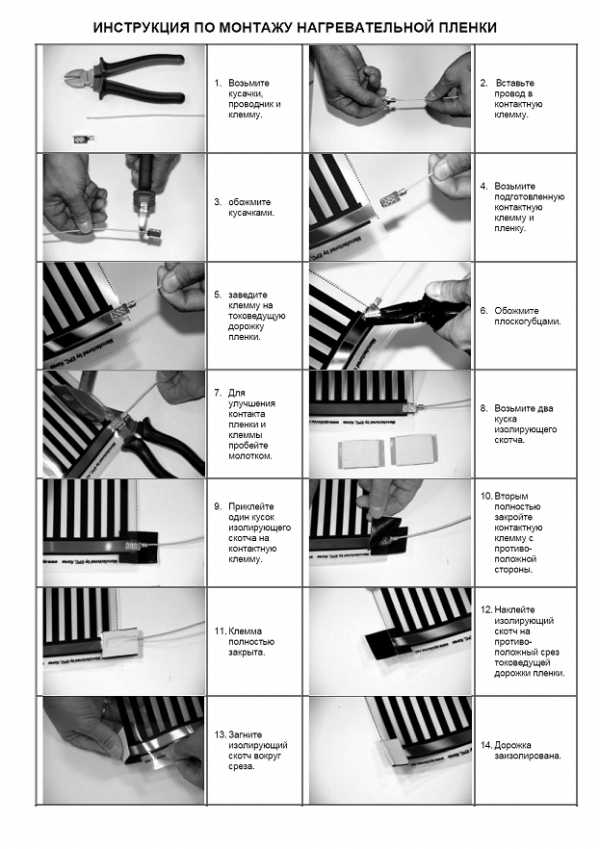

Некоторые особенности укладки ИК пленки

Правильно надо подключить не только регулятор. Важна сама укладка пленки. Она имеет определенные особенности:

• Перекрывать нагревательные элементы плинтусами, мебелью или какими-либо декоративными материалами не стоит.
• Лучше всего позиционировать панели по длине комнаты. Благодаря такому расположению вы сможете существенно уменьшить количество точек, к которым будет подключаться пленка.

• Элементы нагрева нельзя укладывать слишком близко к силовым линиям. Минимальное расстояние между ними обычно составлять около 5 см.
• Если в комнате присутствуют другие отопительные приборы, то они располагаются на расстоянии не менее 20 см от инфракрасных нагревательных элементов.

Особенности подключения электрической системы теплого пола

Итак, если вы уже определились с типом подогрева и смонтировали систему, можно приступить к ее подключению. Подключение теплого пола к терморегулятору в этом случае осуществляется так:

1. Определение места расположения терморегулятора. Учтите, что сеть питания должна находиться неподалеку. Лучше, если у вас будет нарисована схема подключения теплого пола. Между розеткой и контроллером нужно расположить автоматический выключатель.
2. Определение места размещения датчика. Если вы хотите сделать все правильно, то постарайтесь разместить его там, где он не будет закрыт мебелью. Только в этом случае вы сможете добиться от устройства точных показателей.
3. Если вы укладываете инфракрасный электрический пол, то датчик обязательно расположите с изнаночной стороны пленки. Если вы монтируете кабель, то вам придется заливать его стяжкой. Она может испортить датчик, поэтому в этом случае его нужно защитить при помощи гофрированной трубки. Один ее конец будет размещаться в стяжке, а другой – выходить на поверхность. Это позволит достать датчик в случае необходимости.

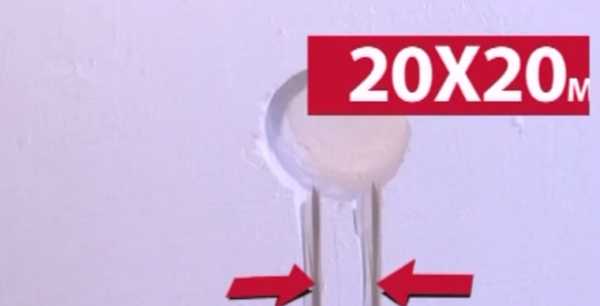

4. Разметка места установки терморегулятора. Если устройство будет встраиваться в стену, вам придется выдолбить для него подходящее отверстие. Накладное изделие прикручивается к основанию при помощи дюбелей с саморезами. Естественно, места для фиксаторов нужно предварительно отметить.

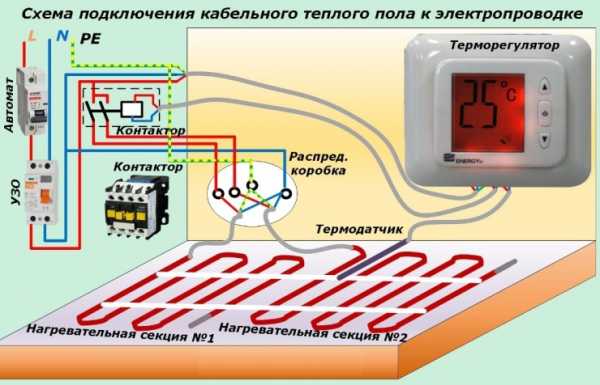

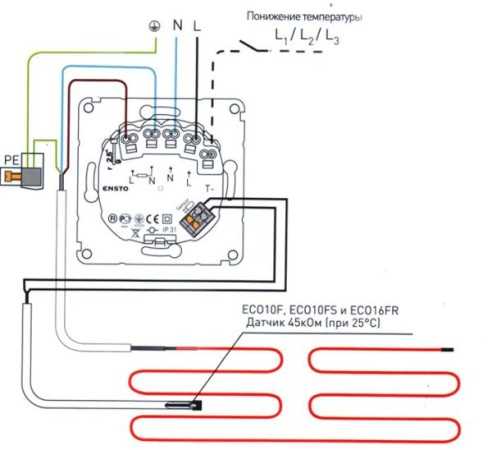

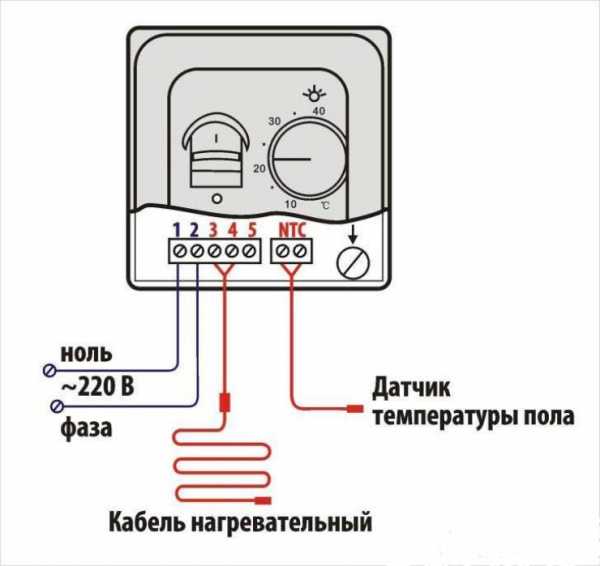

Электрическая схема подключения нагревательного кабеля к терморегулятору через контактор

Определение допустимой мощности регулятора и ее сопоставление с мощностью нагревательных элементов. Она должна быть не меньше той нагрузки, которая впоследствии будет подаваться на нагреватели.

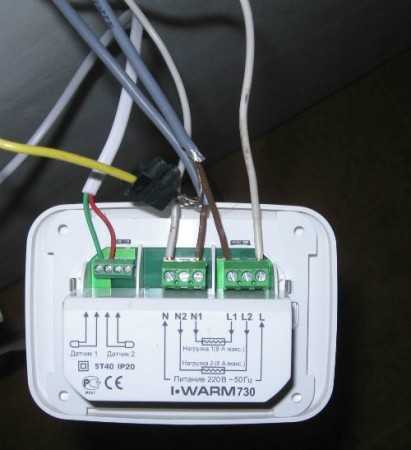

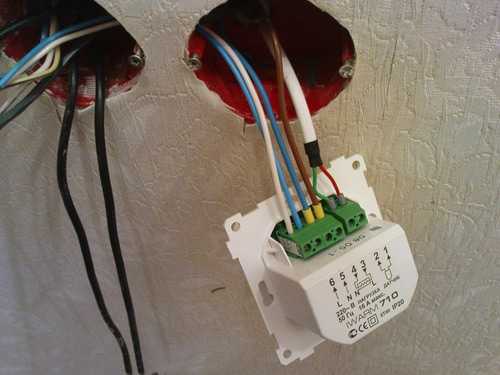

Теперь подключите электрический пол к клеммам терморегулятора. Учтите, что при этом должны быть правильно подсоединены фазы. Клеммы следует обжать плоскогубцами. Для большей надежности соединения вы можете несильно простучать их молотком. Старайтесь хорошо заизолировать все соединения клемм с токопроводящими шинами.

Проверка устройства. Для начала следует установить самые маленькие температурные параметры на терморегуляторе. Далее, подключите теплый пол к сети питания. Теперь можно включить тумблер нагрева. Далее, следует медленно и плавно поменять температурное значение, увеличить его. После того, как система нагреется до заданной температуры, она должна отключиться. При этом вы услышите негромкий щелчок. Остается только зрительно проверить равномерность нагрева пола.

Особенности подключения водяного теплого пола

Как видите, электрические напольные системы можно подсоединить довольно легко. А как же быть с водяным обогревом? Подключение теплого пола к терморегулятору в этом случае тоже оправдано, хотя и необязательно. Устройство управляет сервоприводом, от которого зависит поток теплоносителя в трубопроводе. То есть у вас появляется дополнительная возможность экономить.

Итак, работа по подключению терморегулятора состоит из таких действий:

• При обустройстве теплого водяного пола нужно учитывать высоту расположения датчика над полом. Она должна составлять около 1 метра. Запомните, для адекватного отражения температурных показателей необходимо располагать датчик вдалеке от каких-либо других обогревателей или батарей.
• Соедините регулятор и датчик проводами.

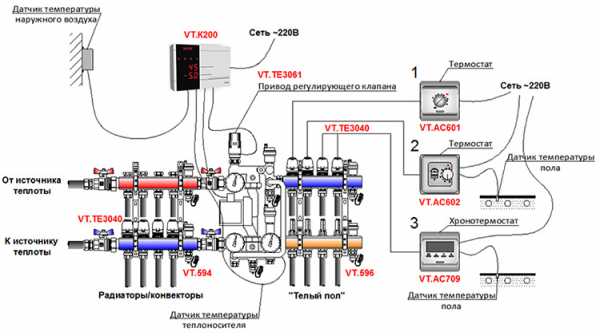

Схема регулирования температуры в системе водяного напольного отопления

• Далее, рядом с датчиком следует прикрепить обычный комнатный термометр.
• На терморегуляторе выставьте необходимую температуру нагрева. На протяжении пары часов система должна поддерживать заданные параметры.

Если вы все сделали правильно, то устройство будет регулировать работу обогрева без сбоев и проблем. Самостоятельное подключение терморегулятора нужно делать очень осторожно и внимательно. В случае неправильного соединения система обогрева пола будет работать неадекватно, и может быстро выйти из строя. Если вы не уверены в своих силах, лучше обратиться к специалистам. Оставляйте мнения, пожелания, дополнения к статье в комментариях!

Материалы По Теме:

Теплый электрический пол под плитку – о выборе системы и технологии монтажа

Монтаж регуляторов теплого пола

• По мощности
• По типу монтажа
• По типу управления системой
• По функциональным возможностям
• Монтаж терморегуляторов
• Как подключить терморегулятор к водяным теплым полам

Разные терморегуляторы для теплых полов выполняют управление и регулирование обогревом и обеспечивают наиболее оптимальную температуру в помещении. При помощи регулятора можно включать, настраивать или выключать систему теплых полов.

Регулятор для теплого пола выполняет регулирование и управление обогревом.

Теплые полы бывают водяными, электрическими и инфракрасными. Одним из элементов таких систем выступает регулятор, который позволяет полностью регулировать процесс обогрева пола.

Регулятор можно устанавливать в монтажную коробку на стене либо накладным методом. Подключение регулятора теплого пола производится в обычную электрическую сеть. В ситуации с применением систем теплых полов во влажных помещениях регулятор выносят за их границы.

• включение/выключение системы;
• автоматический подогрев до необходимой температуры к определенному времени;
• функция поддержания тепла;
• функция контроля электроэнергии;
• функция экономии электроэнергии.

Как выбрать регулятор?

Теплые полы бывают электрические, водяные и инфракрасными.

Когда выбирают регулятор, необходимо учитывать, что он обязан включать и выключать системы теплого пола, обеспечивать нужную температуру и соответствовать коммутируемой мощности системы. Чаще всего предельная мощность бытовых моделей терморегуляторов составляет 3 кВт.

Для теплого пола необязательно использование регулятора с датчиками показаний температуры.

Для небольших помещений лучше не применять программируемый термостат, поскольку нагрев таких помещений может потребоваться в любой момент и довольно быстро.

Программируемые модели больше всего подойдут для больших по площади помещений. Установленная мощность в сумме может составлять до 3 кВт и больше. В таком случае прибор окупится за короткие сроки.

Наиболее популярными считают электронные бытовые термостаты с датчиками полов. Их отличие — в доступности по цене, простоте в использовании и в высокой надежности.

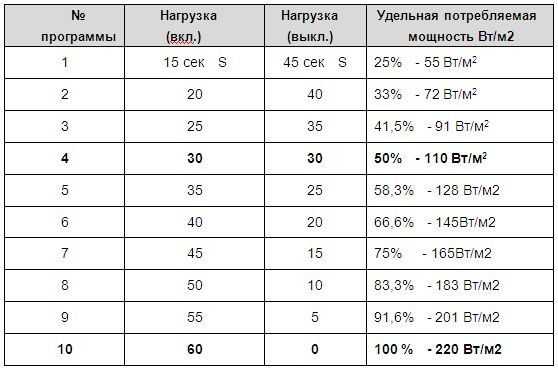

По мощности

Это один из наиболее важных параметров для выбора термостата. Прибор указывает номинальную мощность теплого пола. на которую рассчитывается данный регулятор.

Случается, что теплые полы применяются на довольно большой площади, которая превышает возможности мощнейших терморегуляторов. В таких ситуациях приходится либо делить помещение на зоны с применением для каждого отдельного термостата, либо применять дополнительно магнитный пускатель. Данный прибор защитит термостат от перегрузок.

Вернуться к оглавлению

По типу монтажа

Тип установки терморегулятора для теплого пола определяют по виду приборов: встраиваемые либо накладные терморегуляторы. Встраиваемым моделям требуется выполнение отверстий в стене. Накладные устанавливают в специальный монтажный короб, который крепят к стене.

Вернуться к оглавлению

По типу управления системой

Терморегуляторы отличаются по мощности, по типу управления, по типу монтажа.

Существуют варианты терморегуляторов для пола со встроенными датчиками, которые регулируют температуру воздуха. У некоторых терморегуляторов есть выносной датчик температуры.

Вернуться к оглавлению

По функциональным возможностям

В данной классификации термостаты бывают программируемыми и непрограммируемыми. Довольно удобны функции программируемых терморегуляторов, которые способны задавать на несколько дней режим работы теплого пола. Непрограммируемые модели более просты в управлении и доступнее по цене. Но у некоторых из таких моделей могут быть таймеры обратного отсчета, точнее времени, когда обогрев пола необходимо отключить.

• гофрированная пластиковая трубка с диаметром не меньше 16 мм;
• монтажная пластиковая коробка;
• шлицевая отвертка.

Вернуться к оглавлению

Монтаж терморегуляторов

Для монтажа терморегулятора нужно напряжение 220 В.

Перед установкой пола нужно определить место расположения регулятора теплого пола. Для подключения потребуется напряжение 220В. При укладке пола нужно выбрать место для термодатчика. Он должен быть недалеко от термостата на участке, свободном от мебели.

Для инфракрасных полов датчик монтируют на изнаночной стороне пленки, затем подключают к проводам, которые идут к терморегулятору.

Для кабельных полов, которые заливают бетонной стяжкой, датчик нужно уложить в металлическую гофротрубу и изолировать ее от попадания бетона. Такая мера нужна для легкого извлечения датчика.

После того как укладка пола будет окончена, начинают установку регулятора. В выбранном месте делается углубление в стене по размерам термостата либо разметка для укрепления накладного. Затем снимается передняя панель и регулятор крепится на место.

Сопоставляется допускаемая коммутируемая мощность контактов терморегулятора и мощность греющего кабеля либо инфракрасного пола. В случае если она меньше, то дополнительно устанавливается магнитный пускатель. Цепь греющего кабеля нужно подключить через контакты магнитного пускателя к питанию 220В, а катушки пускателя подключаются к выходу термостата.

При подключении проводов регулятора нужно соблюдать фазировку.

Если достаточно коммутационной мощности контактов регулятора, тогда греющий кабель подключается на выход с термостата. Далее следует подключить цепь датчика к клеммам, которые указаны в паспорте.

Производится подключение питания 220В к клеммам. Чаще всего их обозначают F либо L — фаза и N — ноль. Необходимо соблюдать фазировку. Определяют ее по цвету провода: если кабель новый и правильно уложен, то у фазного провода черная, коричневая или белая изоляция, а у нулевого — синяя. Если регулятор теплого пола нужно подсоединять к общей розетке, то фаза находится при помощи индикаторной отвертки или указателя напряжения.

Проверяется работоспособность терморегулятора, подается питание 220В. Устанавливается на терморегуляторе минимальное температурное значение. Тумблером включается нагрев пола. Температурный режим меняется на максимальный при помощи кнопок или поворотом ручки, притом должен быть щелчок, который оповещает о замыкании цепи обогрева.

Вернуться к оглавлению

Как подключить терморегулятор к водяным теплым полам

Для систем водяного отопления пола терморегуляторы представлены прибором для управления сервоприводом, который регулирует подачу теплоносителя контур прогрева. Они бывают с электронным и ручным управлением. Притом в этих системах регулирования используют датчики измерения температуры воздуха, но не пола, в связи с большой инерционностью нагрева.

Датчик монтируют на стену на высоте около 100-120 см над уровнем пола, можно около терморегулятора. Стену нельзя подвергать дополнительному нагреву от радиаторов отопления. Устанавливают цепи датчика и цепи питания терморегулятора.

При использовании терморегулятора теплого пола с электрической связью с сервоприводом необходимо проложить кабель к цепям управления.

Проверка работы системы регулирования производится при помощи внешнего термометра: на регуляторе устанавливается нужный режим и измеряется температура в месте монтажа датчика в течение нескольких часов. Существенно колебаться температура не должна.

Абсолютно все работы по подключению электроцепей нужно исполнять при выключенном автоматическом выключателе. Это будет залогом вашей безопасности!

Схема подключения теплого пола к регулятору температуры

Терморегулятор представляет собой управляющий блок в системе управления теплым полом. Он выполняет функцию обработки информации, идущей от термодатчика, и согласно заданному режиму включает или отключает нагрев пола.

От правильности подключения регулятора температуры, будет зависит качество отопления

Если используется электрический теплый пол, то обойтись без терморегулятора не получится – каждый теплый пол этого вида обязательно должен быть оборудован данным устройством. Что касается водяных теплых полов, то там дела обстоят иначе – в них подключение терморегулятора не является обязательным мероприятием и функционировать они могут и без него. Но при условии, что пол применяется в качестве дополнительного обогрева, и подается теплоноситель, температура которого при входе в контур превышает 50 градусов, монтаж терморегулятора поможет не допустить перегрева комнат.

Терморегуляторы, производимые сегодня, делятся на:

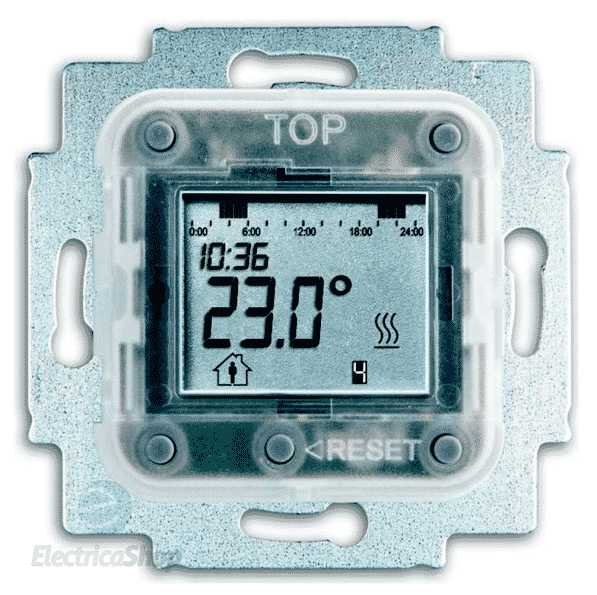

• программируемые – в основе работы лежит предварительно установленное программное обеспечение;
• непрограммируемые – не оснащенные программным управлением.

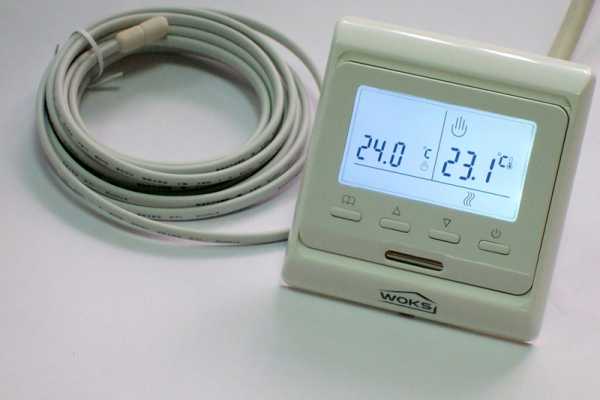

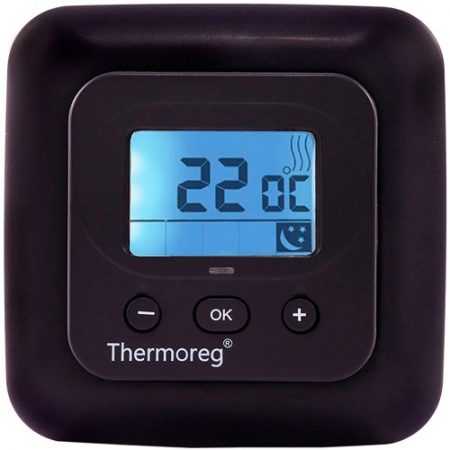

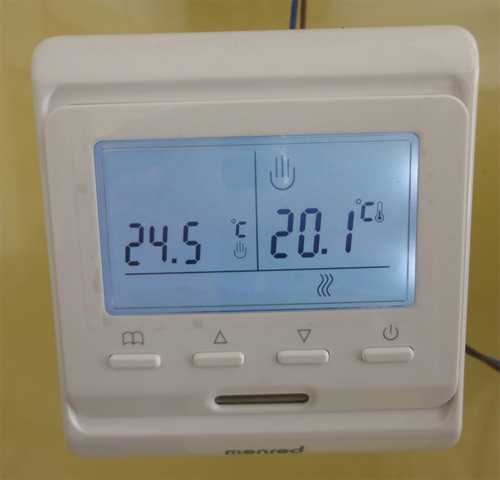

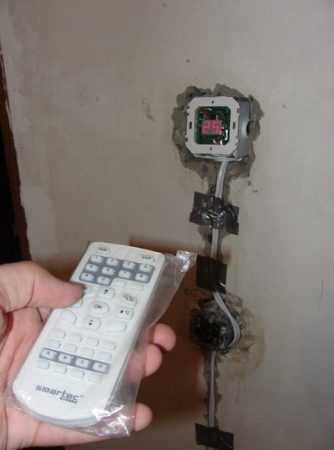

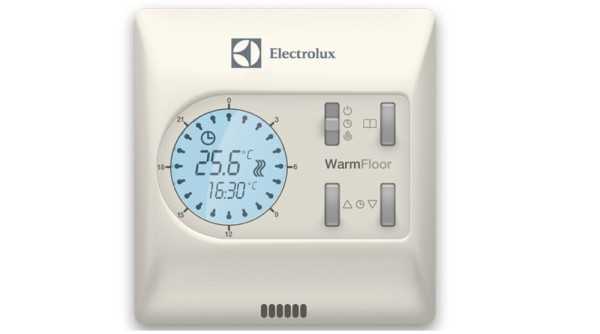

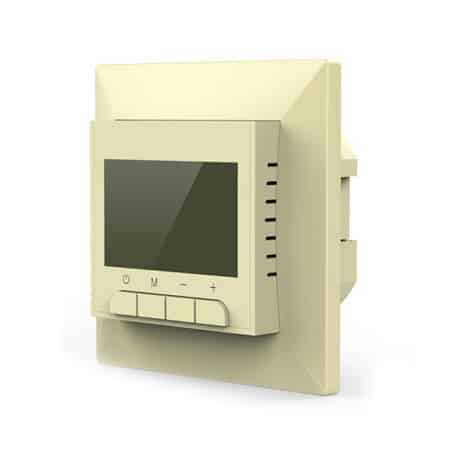

Программируемый регулятор с LED-дисплеем

На вторых изменять режимы приходится собственноручно, для этого на приборе имеется поворотный регулятор или клавиши. Конечно же, более удобными в эксплуатации и более надежными являются программируемые, но и их механические аналоги тоже нельзя списывать со счетов. Как вы понимаете, программируемые устройства стоят больше, однако они быстро окупаются, ведь помогают экономить энергоресурсы, выключая нагрев пола или уменьшая его ночью, когда все спят, или днем, когда нет необходимости в обогреве. То есть при покупке термостата не стоит выбирать непрограммируемые приборы, основываясь исключительно на желании сэкономить – в конечном итоге экономию смогут обеспечить приборы, оборудованные ПО. Также необходимо отметить то, что механические термостаты более просты в управлении, нежели их компьютеризированные аналоги .

Различают терморегуляторы также и по схеме монтажа – существуют встраиваемые (установка производится в специальные углубления, находящиеся на стене), и накладные – размещаются на стене посредством шурупов или саморезов. Выбор тех или иных терморегуляторов зависит исключительно от пожеланий и предпочтений владельца дома. По функциональным особенностям накладные термостаты от встраиваемых не отличаются.

Датчики для измерения температуры

Датчики являются термопарой, состоящей из 2 проводов, меняющей сопротивление цепи в результате нагрева. Подключение проводов выполняется к соответствующим клеммам термостата. Датчики, как и сами терморегуляторы, бывают различных видов:

В свою очередь, выносные делятся на датчики пола и воздуха. Монтаж приборов первого типа осуществляется вместе с установкой греющих деталей под финишное покрытие, второго – в участке комнаты, где удобно измерять температуру воздуха, и нет никаких препятствий для этого. Встроенные датчики расположены непосредственно в самом терморегуляторе. Сегодня в продаже имеются термостаты, которые оборудованы как встроенными, так и выносными датчиками.

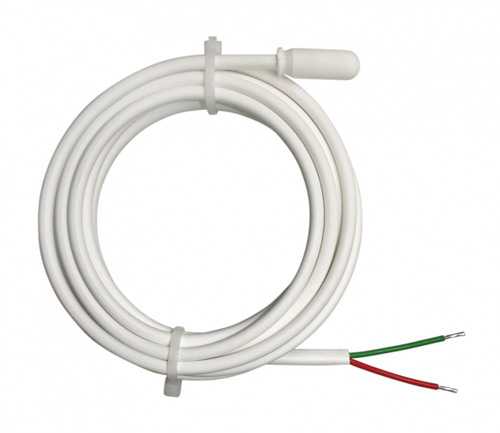

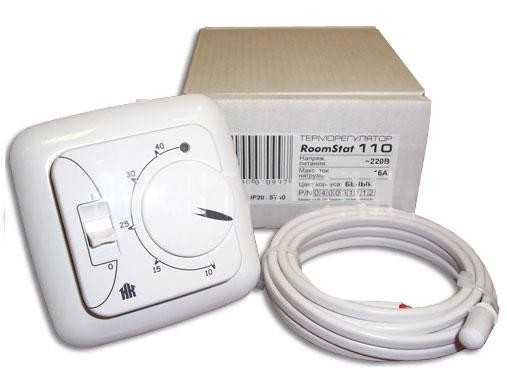

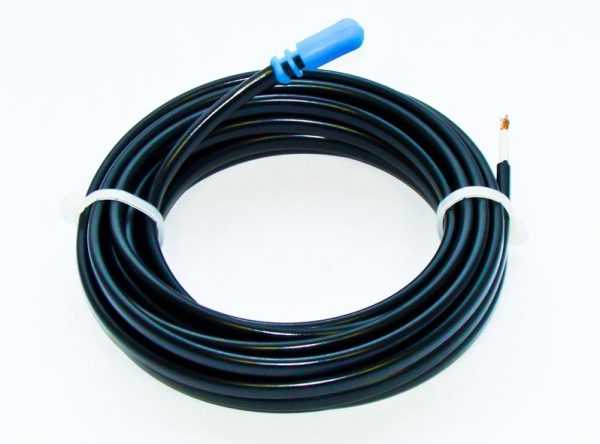

Выносной датчик температуры

Специалисты рекомендуют в ванной комнате и на кухне монтировать термостаты, использующие датчик температуры пола. Это объясняется тем, что температура воздуха в этих комнатах может увеличиваться за счет плиты либо горячей воды, в то время как сам пол будет холодным.

Как подключить термостат?

Данная разновидность теплых полов состоит из греющего кабеля, обладающего высоким сопротивлением. Также применяется инфракрасная пленка. Монтаж их производится на заранее подготовленное основание, затем выполняется стяжка пола и укладка финишного покрытия.

Пошаговая инструкция и схема подключения терморегулятора:

1. Перед монтажом нужно определиться, где установить термостат, и продумать его подключение к электросети. Чтобы подключить данное устройство нужно напряжение в 220 Вольт переменного тока, ввиду этого подключение может выполняться с помощью розетки, или к отдельному кабелю посредством автоматического выключателя.
2. Укладывая пол, выбирается место, где будет находиться термодатчик. Рекомендуется устанавливать его недалеко от терморегулятора, на участке пола, незагроможденном мебельными изделиями.

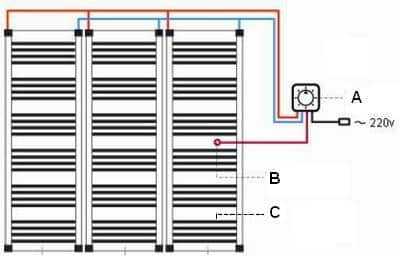

3. Для полов, в которых применяется инфракрасная пленка, схема укладки датчика такова – его устанавливают с изнаночной части пленки и соединяют с термостатом проводами.

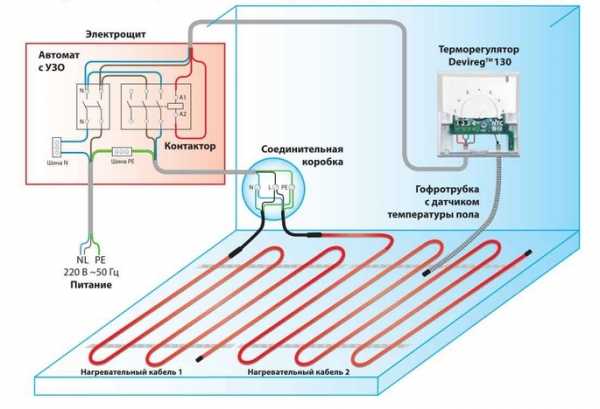

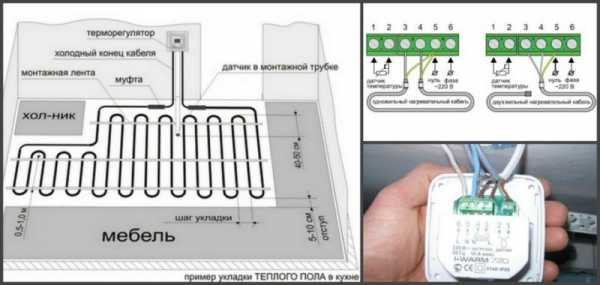

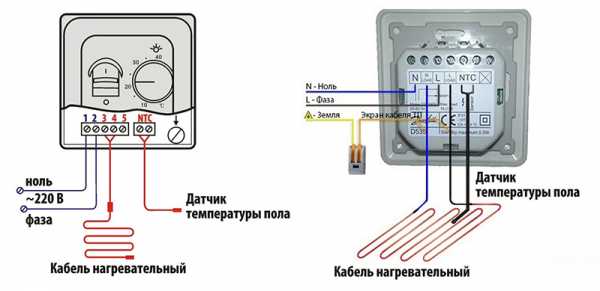

Схема подключения теплого пола и терморегулятора к сети

В кабельных теплых полах, которые заливаются бетоном, датчик ложится в железную гофротрубу, предварительно обеспечив ее изолированность от проникновения бетона. Это надо чтобы в нужный момент легко извлечь и заменить датчик, что будет очень трудно сделать, если его замуровать в бетоне. Трубу проводят к стенке, где производится монтаж термостата.

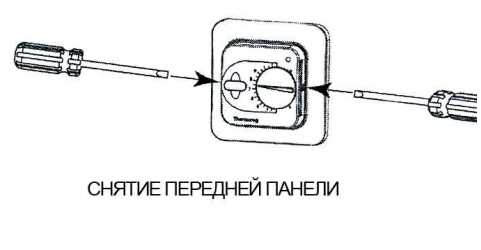

Терморегулятор монтируют после того, как будет уложен пол. Руководствуются следующей схемой монтажа — в месте установки делают углубление, соответствующее габаритам корпуса устройства. При использовании накладного термостата – размечают поверхность стены. Далее надо снять переднюю панель и закрепить прибор.

Сравнивают допускаемую коммутируемую мощность терморегуляторных контактов с мощностью кабеля либо ИК пола. В случае если ее показатель меньший – ставят магнитный пускатель, катушка которого обладает номиналом 220 Вольт. Цепь греющего кабеля соединяют с электропитанием 220 В посредством контактов магнитного пускателя, что касается цепи катушки пускателя — ее соединяют с выходом с термостата.

Иногда коммутационной мощности контактов хватает, тогда подключение греющего кабеля производится к выходу с термостата.

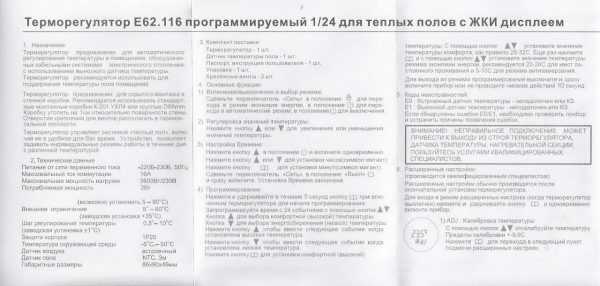

Цепь датчика соединяется с клеммами, описанными в паспорте либо инструкции.

Выполняется подключение питания 220 В к соответствующим клеммам, которые, как правило, обозначены L или F – фаза, и N – ноль. Ни в коем случае не стоит пренебрегать фазировкой.

Подводя итоги, следует сказать о том, что монтаж терморегулятора играет значимую роль. От того, насколько грамотно и правильно он будет проведен, зависит дальнейшая работа устройства, поэтому будьте внимательны и осторожны, производя все необходимые работы.

Источники: http://polprofy.ru/teplyj-pol/montazh/podklyuchenie-teplogo-pola-k-termoregulyatoru.html, http://1poteply.ru/montazh/pol/podklyuchenie-regulyatora-teplogo-pola.html, http://energomir.biz/otoplenie/teplyj-pol/podklyuchenie-teplogo-pola-k-termoregulyatoru.html

teplosten24.ru

Как подключить тёплый пол к термостату: схема, особенности монтажа терморегулятора

Среди различных способов обогрева помещений в последнее время особенно популярными стали так называемые тёплые полы. Причём это не просто очередное веяние моды, а вполне рациональное и практичное решение, особенно это касается электрических вариантов. Ведь грамотное утепление помещения, монтаж и подключение тёплого пола к терморегулятору, а также его настройка обеспечат качественный, безопасный и экономичный обогрев.

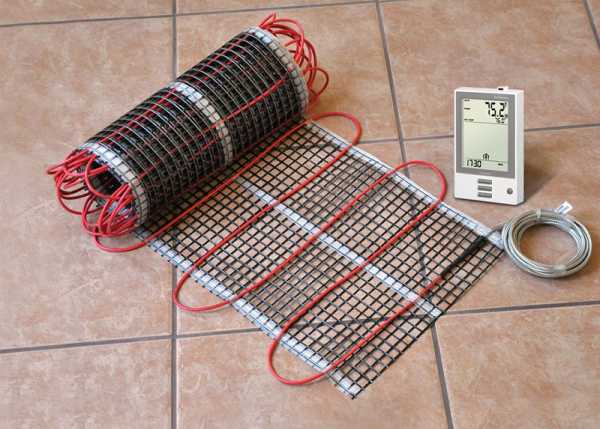

Терморегулятор поможет сэкономить электроэнергию

Тёплые полы

Основная функция таких греющих полов — обогрев непосредственно пола и/или помещения. Существует два вида подобных обогревателей: водяной и электрический. Первый подразумевает прокладку труб в основание пола, по которым пускается тёплая вода. Это более дешёвый и не совсем безопасный вариант, так как в случае повреждения труб не только придётся снимать всё покрытие, чтобы отремонтировать течь, но и существует вполне реальный риск загубить ремонт полностью.

Что же касается электрической вариации, то здесь всё куда более благоприятно, хотя стоимость такого отопительного проекта будет дороже. Однако затраты быстро окупятся, ведь такая система:

• безопасна;
• очень удобна;
• экономична;
• в случае поломки ремонт значительно проще.

Некоторые боятся, что электрические варианты обогрева потребляют много электроэнергии, но на деле это не так. Ведь стоит учитывать, что основной расход приходится лишь на разогрев. Дальше электроэнергия требуется лишь для поддержания заданной температуры. А качественно и грамотно смонтированный и настроенный обогреватель не будет очень уж жадным потребителем.

Ещё больше понизить потребление электричества позволит смешанный тип отопления, то есть когда в помещении будет присутствовать и пол с обогревом, и основное отопление. Хотя и без последнего расход электроэнергии не станет большой проблемой.

В этом видео вы узнаете, как подключить кабельный теплый пол к терморегулятору:

Особенности устройства и монтажа

Несмотря на кажущуюся сложность устройства тёплых полов, в действительности оно крайне простое, как и сам монтаж. В основе его работы заключается превращение электроэнергии в тепловую посредством проводника, имеющего высокое сопротивление. В качестве такового может выступать кабель либо мат, которые подключаются к сети 220 вольт. Следит же за степенью нагрева и температурой терморегулятор.

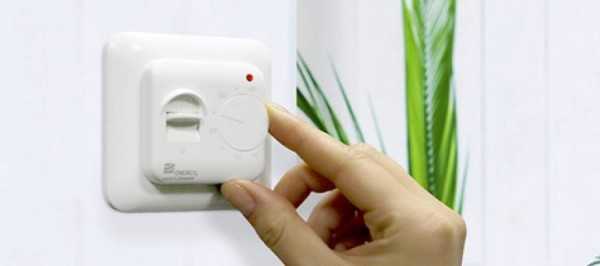

Терморегулятор поможет поддержать необходимую температуру, не перегревая пол

Выбранный проводник укладывается на фольгу, которой покрывается черновая стяжка толщиной 1 см. Под ней, в свою очередь, находится теплоизолятор, класть который можно прямо на перекрытие. Сам провод закрепляют с помощью специальной монтажной ленты и подключают к терморегулятору. К нему же присоединяют и датчик температуры, который будет фиксировать степень нагрева.

После укладки и закрепления можно наносить основную стяжку толщиной от 2 до 5 см, на которую впоследствии будет уложено чистовое покрытие. При его выборе стоит обращать внимание на допустимость использования с системой «тёплый пол».

Таким образом, устройство отопления пола включает в себя:

• нагреватель;
• терморегулятор;
• датчик температуры.

Все монтажно-наладочные работы сможет провести даже человек, не обладающий особыми знаниями в этой области.

Назначение терморегуляторов

В зависимости от назначения помещения она может быть различной, но не выше +27°С. Хотя в ряде случаев при обогреве больших помещений допускается нагрев до +33°С.

Терморегулятор сможет подключить даже начинающий специалист

Основных причин для поддержания температуры в таких пределах может быть несколько:

1. Обеспечение комфортных для человека условий, ведь при нагреве пола выше +27°С ощущения для ног могут быть далеко не из приятных.
2. Покрытие пола также требует поддержания определённых температур, несоблюдение которых может привести к различным неприятным моментам — деформации, усыханию, расхождению швов.
3. И постоянная нерегулируемая работа нагревательного элемента выльется в ощутимый перерасход электроэнергии.

Именно для того, чтобы температура поддерживалась в определённых параметрах, системы электрических тёплых полов оснащаются терморегуляторами. Причём схема подключения тёплого пола к терморегулятору довольно проста и не вызовет проблем даже у человека, впервые столкнувшегося с подобной необходимостью. На рисунке это хорошо видно.

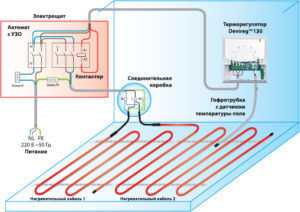

Схема подключения пола к терморегулятору

Виды регуляторов температуры

Терморегуляторы для подобных обогревателей делают довольно компактными (не больше выключателя освещения) и эстетичными. При этом существуют модели как встраиваемые, так и накладные, а также для установки на DIN-рейку. Некоторые из них оснащаются встроенным датчиком. Такие варианты предпочтительнее, когда греющий пол является основным источником тепла, хотя и они имеют разъёмы для подключения выносного термодатчика. В остальных случаях выносной термометр сопротивления используется в обязательном порядке.

Помимо этого, терморегуляторы можно поделить на три условные группы:

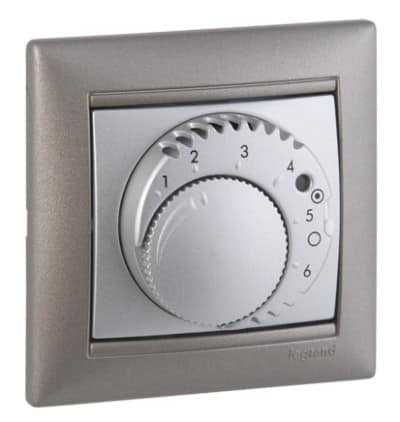

1. Электромеханические – самые простые и дешёвые прототипы, в основе которых заложен механический принцип действия с электрической составляющей. Функций и настроек у таких регуляторов немного: клавиша включения-выключения, колёсико либо ручка установки температуры и светодиод, показывающий, происходит ли нагрев в данный момент.
2. Электронные почти ничем особенным не отличаются от предыдущих, за исключением того, что оснащаются цифровым табло и, следовательно, электронным датчиком температуры. Точность регулировки у них лучше, но и стоимость выше.
3. «Умные» терморегуляторы – самый предпочтительный вариант. Это по-настоящему «умные» и функциональные программаторы, способные не только поддерживать заданную температуру, но и позволяющие задавать режим удобным способом. Так, они могут сами включаться и отключаться в заданное время, понижать температуру ночью. Причём программа позволяет менять температуру не только в зависимости от времени суток, но и подстраиваться под желания владельца. Допустим, утром пол прогреется, а с уходом из дома будет поддерживаться минимальная температура, а к возвращению хозяина пол (и помещение) будет прогрето до комфортного уровня. В выходные дни регулятор будет работать по другому заданному алгоритму. Это не только удобно, но и позволяет неплохо экономить электроэнергию. Некоторые модели могут оснащаться пультом ДУ или вообще управляться удалённым образом через интернет или мобильную связь.

Большинство регуляторов имеют возможность следить за температурой лишь в одном из помещений, управляя одним потребителем.

Однако выпускаются и такие модели, которые способны регулировать и управлять температурой и в смежных комнатах. Для этого они оснащаются дополнительными входами для термодатчиков и дополнительными выходами для обогревателя.

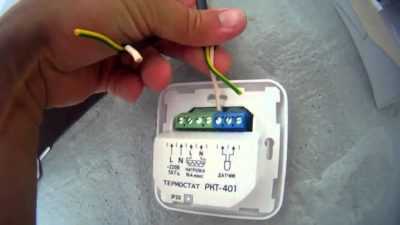

Схема подключения терморегулятора:

Подготовительные работы

Перед тем как приступить к подключению регулятора, необходимо провести ряд подготовительных действий. Для начала определяют, где он будет располагаться, учитывая ряд нюансов:

1. Прибор не устанавливают там, где он может попадать под прямые солнечные лучи, не рекомендуется установка и на сквозняках. Особенно это касается моделей со встроенным датчиком, которые будут регулировать температуру по воздушному потоку комнаты.
2. Нежелательно устанавливать регулятор и на наружных стенах, контактирующих с улицей, так как это может привести к неверному снятию показаний.
3. Высота установки прибора — не менее важный момент. Предписана установка на высоте не ниже 400 мм.
4. Запрещается устанавливать приборы регулировки температуры в помещениях с повышенной влажностью, так как практически ни одна модель не оснащается влагозащитным корпусом. Следовательно, если пол с обогревом находится в ванной, душевой или бане, то сам регулятор необходимо вынести в соседнюю комнату, где он не будет подвергаться избытку влаги.

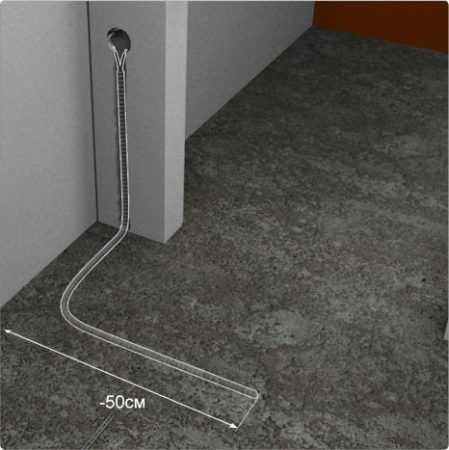

5. Термодатчик необходимо располагать не ближе 500 мм от стены, в случае кабельной модели пола — между витками по центру. Если используется плёночный вариант, то головка термометра располагается по центру карбоновой нагревательной полосы.

Для более удобного и комфортного монтажа рекомендуется использовать удлинённый подрозетник 60 мм. Это позволит свободно расположить все подключённые к прибору провода.

Для пола с обогревом рекомендуется провести отдельную выделенную линию питания с медным кабелем с сечением проводов 2,5 мм, которые вполне смогут выдержать нагрузку до 3,5 киловатт. Причём линия должна быть оснащена отдельным автоматическим выключателем на 16 ампер.

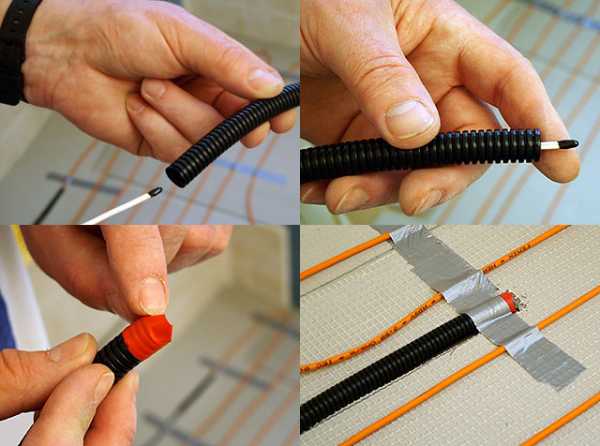

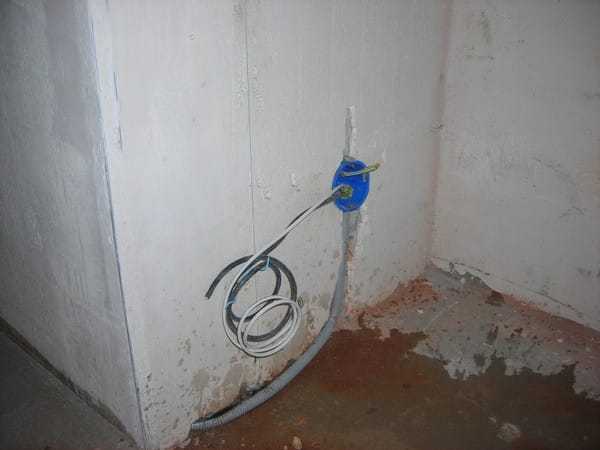

Прежде чем начать подключение, необходимо проделать штробу от места установки прибора к полу. В ней должно поместиться две гофротрубы диаметром 10 мм. В одной из них будут проходить провода к «холодным концам», в другой — линия датчика температуры. Особенно полезно располагать в гофрированной трубке датчик, так как они часто могут выходить из строя, и чтобы не вскрывать каждый раз покрытие, будет достаточно просто вытянуть старый и столь же легко вставить новый.

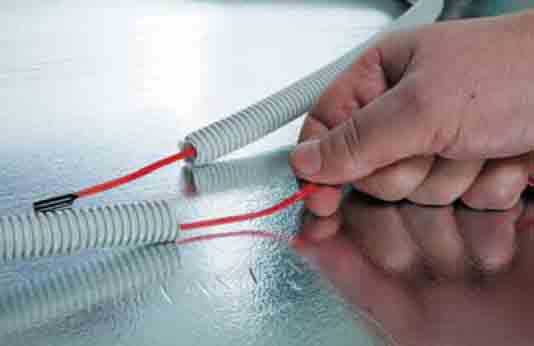

Если стяжку рассчитывается делать довольно толстую (35–50 мм), то гофротрубки можно не погружать в штробу на полу. В противном случае придётся подготовить соответствующую канавку и здесь. Концы гофры следует заглушить, чтобы в процессе туда не попал раствор.

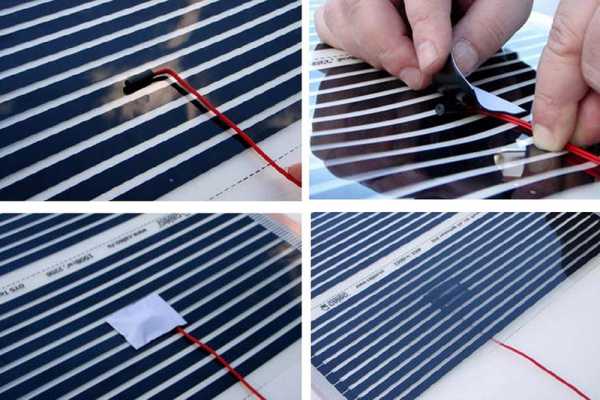

Когда проводится подключение терморегулятора к теплому полу плёночного вида, то гофрированные трубки не используют, так как здесь принцип замера температуры будет иным.

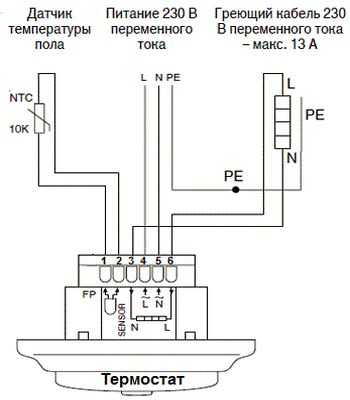

Схема подключения

Когда сам пол уложен, а все подготовительные работы выполнены, можно приступать к подключению электрического тёплого пола к терморегулятору. Сделать это несложно. Как правило, если покупать прибор в магазине, к нему всегда прилагается инструкция с описанием особенностей, настройки и монтажа. Схема, как подключить тёплый пол к терморегулятору, расположена и на задней части прибора.

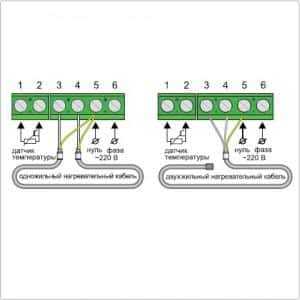

Схема подключения теплого пола несложна, разобраться с ней сможет даже неопытный человек

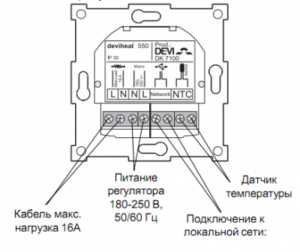

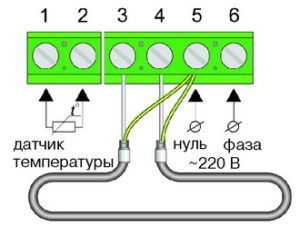

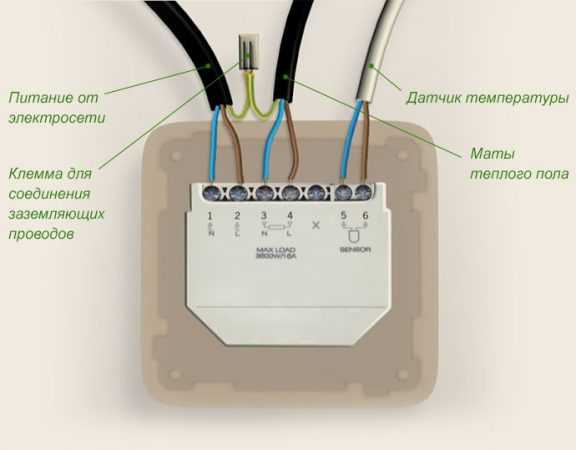

Как видно из рисунка, первые два контакта используются для подключения электропитания 220 вольт. При этом крайне желательно подсоединить фазу и ноль так, как указано на схеме прибора.

Контакты под номерами 3 и 4 предназначены для подключения непосредственно потребителя. Здесь стоит быть крайне внимательным, так как неопытные мастера зачастую именно на эти клеммы подключают питающие провода, что всегда приводит к выходу прибора из строя.

Клемма под номером 5 (для данного примера) остаётся свободной, а вот 6 и 7 используются для подключения к ним датчика температуры. Здесь тоже нелишним будет предварительно его проверить. Для этого тестером (мультиметром) в режиме измерения сопротивления необходимо посмотреть, какие показания даёт термодатчик. Для данного примера это значение должно быть 10 кОм с возможным отклонением 5–10%. Если датчик показывает короткое замыкание или другие сильно отличные от указанных значения, то он явно неисправен.

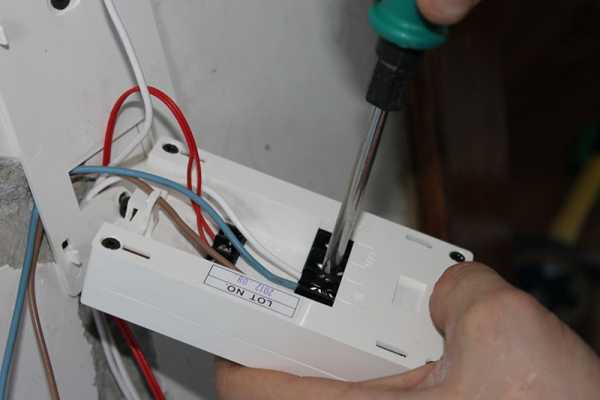

Когда все провода подключены, прибор аккуратно располагают в подрозетнике, который предварительно должен быть вмазан в стену. После этого остаётся лишь проверить работоспособность всей системы: включить питание и задать соответствующие настройки. Теперь останется подождать, когда температура достигнет заданной и регулятор отключит систему. Подключить терморегулятор к тёплому полу не так уж сложно, главное учесть все нюансы и советы, после чего с энтузиазмом взяться за работу.

В этом видео вы узнаете о том, как подключить терморегулятор:

‘; blockSettingArray[0][«setting_type»] = 1; blockSettingArray[0][«element»] = «h2»; blockSettingArray[0][«elementPosition»] = 1; blockSettingArray[0][«elementPlace»] = 1; blockSettingArray[4] = []; blockSettingArray[4][«minSymbols»] = 0; blockSettingArray[4][«minHeaders»] = 0; blockSettingArray[4][«text»] = ‘

‘; blockSettingArray[4][«setting_type»] = 5; blockSettingArray[9] = []; blockSettingArray[9][«minSymbols»] = 0; blockSettingArray[9][«minHeaders»] = 0; blockSettingArray[9][«text»] = ‘

‘; blockSettingArray[9][«setting_type»] = 6; blockSettingArray[9][«elementPlace»] = 90; var jsInputerLaunch = 15;

kaminguru.com

Подключение электрического одножильного кабельного теплого пола к терморегулятору

Краткое содержание

Регулятор температуры – это важный элемент любого электрического теплого пола. Он позволяет повысить эффективность работы всей системы и значительно снизить энергопотребление. Схема установки данного прибора достаточно проста. Произвести его монтаж сможет даже неспециалист, который обладает базовыми навыками работы с электроприборами.

Одножильный греющий кабель для теплого пола

Как работает терморегулятор?

Основное предназначение терморегулятора – поддержание стабильной работы электрического теплого пола. В зависимости от заданных параметров, он включает и выключает нагревательные элементы в определенное время. Такое действие позволяет снизить энергопотребление без ущерба качества отопления. Регулятор температуры принимает информацию о системе при помощи специального датчика. Он устанавливается внутрь конструкции, где фиксирует изменения заданного температурного режима.

Подключение теплого пола к терморегулятору

Существуют следующие разновидности приборов для регулирования работы напольной системы отопления:

Несмотря на разницу в устройстве приборов данного типа, схема их подключения ни чем не отличается.

Подготовительные работы

Схема кабельного теплого пола с терморегулятором

Перед установкой терморегулятора, датчика и других элементов системы необходимо произвести расчет количества приборов данного типа, которые обеспечат эффективную работу теплого пола. Если напольный тип отопления предусмотрен для всего дома, тогда для каждого помещения рекомендуют осуществлять независимое подключение к электросети.

Также для разных контуров нужно производить установку отдельного терморегулятора. Такой подход позволит получить более эффективную систему, где в каждом помещении можно задать определенные рабочие параметры.

Перед установкой регулятора температуры необходимо внимательно осмотреть его корпус и ознакомиться с паспортом. Обычно производитель подробно описывает схему монтажа. Нужно понимать, что силовой кабель может быть подключен к прибору как непосредственно через электропроводку, так и через розетку. Также производители рекомендуют дополнительно использовать при монтаже терморегулятора отдельный автоматический выключатель. Это позволит более эффективно эксплуатировать напольное отопление.

Установка датчика температуры для кабельного мата

Установка терморегулятора производится на стене недалеко от электропроводки. Лучше всего выбрать место около розетки, но где нет воздействия прямых солнечных лучей. Высота установки термостата – около 1,5 м. На выбранном участке делается небольшое углубление, которое позволит установить коробку прибора. Также в стене нужно сделать канавку, где будут размещаться две пластиковые трубки.

Они предназначены для силовых проводов нагревательного кабеля и датчика температуры, который будет устанавливаться внутри конструкции теплого пола. К коробке терморегулятора в обязательном порядке необходимо подвести фазу, заземление и ноль. После всех подготовительных работ приступают к установке одножильного кабеля.

Как подключить кабельный теплый пол к терморегулятору

Монтаж одножильного кабеля

Схема установки основных элементов электрического теплого пола выглядит следующим способом:

• При необходимости выравнивается поверхность основания.
• При помощи клеящей ленты производится монтаж теплоизоляционной подложки с фольгированным покрытием.

  Укладка одножильного нагревательного кабеля, схема подключения

• К коробке терморегулятора подводится силовой кабель. В результате соединительная муфта должна находиться внутри конструкции под стяжкой.
• На подготовленном основании устанавливается клейкая лента. Она должна размещаться перпендикулярно виткам электрического кабельного теплого пола и надежно фиксировать его.
• Между витками кабеля устанавливается гофрированная трубка, куда производится монтаж температурного датчика.
• При помощи тестера проверяют рабочее сопротивление кабеля, которое не должно отличаться от указанного в паспорте значения больше, чем на 10%. Если все в порядке, производится заливка цементно-песчаной стяжки.

Подключение элементов системы к сети

После установки температурного датчика производится подключение теплого пола к терморегулятору. Схема подсоединения всех элементов системы выглядит следующим образом:

Конструкция терморегулятора для теплого пола

• К первому и второму гнезду прибора производится подсоединение сетевых проводов с напряжением 220 В. Схема подключения должна строго соблюдаться. К первому гнезду подключается провод L (фаза). Он чаще всего окрашивается в белый, черный или коричневый цвет. Ко второму гнезду подсоединяется провод N (ноль). Он маркируется синим цветом.
• К третьему и четвертому гнезду производится подключение теплого пола кабельного типа. Схема подсоединения следующая: третий контакт – N (ноль), четвертый – L (фаза).
• Пятое гнездо предназначено для установки заземления. Этот кабель окрашивают в зеленый цвет.
• Подключение температурного датчика производится к шестому и седьмому гнезду. Принцип полярности в данном случае не нужно соблюдать. Подключение датчика производится в произвольном порядке.

  Схема подключения одножильного кабеля для теплого пола Теплолюкс

• После подсоединения всех проводов к терморегулятору, их необходимо аккуратно подогнуть и уставить прибор в готовую коробку.
• Регулятор температуры выставляют при помощи строительного водяного уровня в правильном положении. Только после этого можно приступать к его фиксации при помощи болтов, которые входят в комплект от производителя.
• На готовую коробку производится монтаж рамки от прибора. Когда она окажется на месте, можно устанавливать основную часть лицевой панели. Характерный щелчок при монтаже будет указывать на то, что все сделано правильно.

После установки проверяют, насколько регулятор температуры работоспособен. Для этого включают питание и устанавливают для нагревательных элементов минимальную рабочую температуру. Для этого на приборе присутствует специальная кнопка или ручка в зависимости от конкретной модели.

Преимущества терморегуляторов Urie

После данных манипуляций необходимо выставить максимальную температуру обогрева, которую должен достигать теплый пол кабельного типа. Правильность действий должно подтвердиться характерным щелчком. Он указывает на замыкание цепи обогрева.

Особенности подключения разных типов напольного отопления

В зависимости от типа теплого пола, подсоединение его элементов к термостату, в том числе — датчика, осуществляется следующим способом:

• при подключении системы отопления, которая сформирована при помощи одножильного кабеля, нужно произвести установку основного токоведущего провода белого цвета к контактам под номерами три и четыре. К гнездам присоединяются оба конца нагревательного элемента. К контакту под номером пять подключается провод зеленого цвета – заземление;
• подсоединение двужильного кабеля осуществляется к тем же контактам, но по другой схеме. С его конца выходят три провода, где коричневый – фаза, синий – ноль, зеленый – заземление. Они в последовательном порядке подключаются к каждому гнезду.

  Схема подключения датчика термостата к теплому полу

Принцип подключения всех элементов системы к термостату и электросети один и тот же. В зависимости от использованной модели прибора, могут появляться некоторые особенности во время монтажа. Чтобы не ошибиться и сделать все правильно, стоит внимательно изучить инструкцию, где указан каждый шаг. Также на самом приборе нарисован схематический план подсоединения всех элементов.

Видео: Монтаж одножильного и двужильного нагревательных кабелей

kaminyn.ru

Регулятор теплого пола: подключение, установка, схема

Электрический теплый пол набирает большую популярность. За счет своей универсальности  эта отопительная система может быть установлена практически в любой комнате или на застекленный балкон. Регулятор теплого пола – важный элемент системы, управляющий температурным режимом, он также позволяет существенно оптимизировать расход электроэнергии.

В отличие от водяного теплого пола, где можно обойтись без подобного элемента, в электрических системах схема подключения,  в обязательном порядке, предусматривает установку регулятора. Для справки, в системах теплого пола, где вода является носителем тепловой энергии, иногда используются терморегуляторы, управляющие насосом или клапанами. Но, такая реализация скорее является исключением, чем правилом.

На рисунке показан принцип, как осуществляется подключение регулятора температуры для управления нагревом термоэлементов.

Упрощенная схема подключения

На схеме обозначено:

• А – тепловой регулятор;
• В – датчик, отслеживающий уровень температуры;
• С – нагревательные элементы (нагревательный кабель или инфракрасные панели).

Такой принцип подключения практически у всех устройств, контролирующих режим работы теплого пола (ABB, Bticino, Caleo, Schneider, Devi, Terneo, Тhermoreg и т.д.).

Классификация

В зависимости от конструктивных особенностей терморегулятор может быть:

• механический, в таком устройстве уровень температуры выставляется вручную. Заметим, что такой тип приборов более надежен в эксплуатации;

Терморегулятор Легранд (Legrand) с механическим таймером

• электронный (цифровой), такой тип устройств обладает большими функциональными возможностями. В частности, дисплей прибора отображает текущий статус устройства, включая температуру нагревательных элементов. Существенный минус электронных приборов – это стоимость, они значительно дороже механических аналогов.

Фотография цифрового устройства Priotherm

К электронным регуляторам, также необходимо отнести сенсорный и программируемый регулятор температуры. Программирование режимов позволяет задать алгоритм работы для определенного времени суток или дней недели, что существенно снижает расход электроэнергии.

В качестве примера можно привести продукцию таких брендов, как: Devireg, Din, I-warm, Eberle, Gira, RTC и т.д. Многие производители выпускают модели, оснащенные дистанционным пультом, позволяющим управлять прибором посредством инфракрасного излучения (Energy, Roomstat, Oventrop, Unica, Rehau и т.д.).

Программируемый прибор Microlin

Двухзональный (двухканальный) регулятор температуры позволяет задать необходимые параметры нагрева пола для двух разных помещений. Соответственно для управления используются два независимых коммутирующих реле, срабатывающих от двух датчиков температуры.

Подобная схема реализации позволяет управлять температурным режимом в каждом из помещений с одного устройства (Jung, Ensto, Menred, Merten, Valena).

В зависимости от способа монтажа, устройства принято разделять на накладные и встраиваемые. Первые крепятся непосредственно на стену, для вторых необходимо сделать отверстие, наподобие такого, как для встроенных розеток.

Встроенное устройство Nexans со снятой накладной фальш панельюФото: подготовленное место для установки устройства встроенного типа

Как выбрать

В первую очередь, необходимо определиться с типом устройства. Механические приборы просты в управлении, стоят недорого, но у них слабый функционал. Как правило, их устанавливают в небольших помещениях, например, в ванной комнате или застекленном балконе.

Видео: выбор терморегулятора для теплого пола.

Электронные устройства предпочтительнее, поскольку позволяют управлять работой теплого пола в более широком диапазоне. В зависимости от мощности нагревательного кабеля (пленочного нагревательного элемента), подбирается соответствующий терморегулятор.

Отдельно заметим, что программируемый регулятор скорее подходит для больших офисных помещений, чем для обычной квартиры. В таком случае можно задать разные режимы работы на тот период, когда есть люди в помещении или их нет. Согласитесь, нет смысла отапливать пустое помещение до комфортной температуры.

Выбирая регулятор, следует обращать внимание на изготовителя, продукция, выпущенная известными брендами, славится высоким качеством и надежностью, в отличие от устройств неизвестных китайских компаний.

Учитывая, что электронные регуляторы температуры довольно сложные устройства, убедитесь, что в вашем городе есть дипломированный сервисный центр, обслуживающий продукцию данного производителя.  В противном случае, когда возникнут неисправности, выполнить ремонт вышедшего из строя устройства может стать проблематичным.

Подключение

Как правило, к каждому регулятору температуры теплого пола прилагается инструкция, следуя которой выполнить подключение своими руками не составит труда. Помните, что устройство контроля работы нагревательных элементов подключается к системе в последнюю очередь.

Собственно все, что для этого необходимо, так это правильно подключить питание, датчик и нагревательный кабель (или нагревательную панель).

Пример подключения к регулятору одножильных и двужильных нагревательных кабелей

Как правило, клемник имеет соответствующее подписи, поэтому проблем с подключением не должно возникнуть. Устройства всегда комплектуются датчиком температуры, следовательно, вопрос с его выбором также не будет вас волновать.

Рисунок, демонстрирующий пример подключения

В частности, на верхнем рисунке видно, как выполнить подключение к контактной группе устройства:

• группа контактов «1» и «2» – помечена соответствующим символом, чтобы было понятно – к ним подключается датчик, снимающего показания температуры с нагревательных элементов;
• контакты «3» и «6» предназначены для подключения к ним нагревательных элементов;
• к контактам «4» и «5» подается питание от электросети.

После того, как произведена установка теплорегулятора механического типа, он сразу готов к эксплуатации. Монтаж программируемого устройства не обозначает готовность к работе, его потребуется настроить.

Прежде, чем делать пробное включение теплого пола, убедитесь в надежности и правильности подключения теплорегулятора, в противном случае прибор может функционировать неправильно или даже выйти из строя. Причем, на этот случай гарантия не распространяется.

Обзор цен в различных городах СНГ

Если вам необходимо купить регулятор для контроля системы отопления теплый пол, приведенная в таблице информация о средней стоимости прибора Теплолюкс ТР-515 в различных городах России и СНГ может быть полезна.

Город	Стоимость (USD)	Город	Стоимость (USD)
Екатеринбург	43,4	Казань	43,5
Донецк	45,2	Минск	45
Москва	42,3	СПб	42,3



Учитывая распространенность этой модели и широкую дилерскую сеть производителя, разброс стоимости в различных регионах незначителен, уверены, что в Новосибирске или других городах на регулятор теплого пола цена будет примерно такая же.

www.asutpp.ru

Установка терморегулятора теплого пола своими руками

Система подогрева пола позволяет поддерживать комфортный микроклимат в помещении, предоставляя владельцу возможность самостоятельного определения необходимой температуры. Для управления интенсивностью обогрева подобного рода системы комплектуются прибором, известным как терморегулятор.

Установка терморегулятора теплого пола

При желании с установкой упомянутого устройства можно справиться собственными силами. Исполнитель изначально должен настроиться на серьезность и ответственность предстоящего мероприятия, не забывая, при этом, о положениях техники безопасности.

Содержание статьи

Основные сведения о терморегуляторе для теплого пола

В состав системы, помимо непосредственно терморегулятора, включается специальный температурный датчик. Установка второго прибора выполняется с использованием гофрированной трубки из пластика. Это изделие располагается в стяжке пола.

Температурный датчик

Температурный датчик должен быть смонтирован в гофротрубке

Современные термостаты имеют возможность программирования, что очень удобно. Например, владелец может настроить прибор таким образом, что при отсутствии хозяев теплый пол будет функционировать в режиме экономии энергии, а за некоторое время до прихода людей домой переключится в режим полноценного обогрева, обеспечив желаемую температуру в обслуживаемом помещении.

Регуляторы с функцией программирования стоят несколько дороже по сравнению с «собратьями» без такой возможности, однако, за счет экономии на расходе источника тепла, разница в цене компенсируется в среднем за 1-3 сезона.

Терморегулятор для теплого пола Thermo Thermoreg TI 900 программируемый

Классический вариант комнатного терморегулятора для теплого пола с выносным датчиком температуры

Терморегулятор ELECTROLUX ETA-16

Подготовка к работе

Прежде чем приступать к установке температурного регулятора, внимательно ознакомьтесь с положениями инструкции, приложенной производителем. Отдельного внимания заслуживает раздел, посвященный непосредственно установке приспособления, т.к. порядок выполнения данного мероприятия для разных моделей отличается.

Терморегулятор Thermoreg TI-200. Инструкция

Терморегулятор Thermoreg TI-200

Терморегулятор UTH-150 Euro type. Паспорт и инструкция по монтажу

UTH-150 Euro type

Снимите лицевую панель регулятора, осторожно демонтировав управляющее колесико. Чтобы это сделать, аккуратно подденьте элемент отверткой, а после открутите закрепляющий винт. Если выбранная вами модель регулятора оснащена защелками, достаточно попросту надавить на них отверткой и панель снимется.

Снятие передней панели

Важно! Если крышка не снимается, не нужно пытаться решить задачу посредством оказания механического воздействия. Так вы рискуете сломать крепежные элементы. В результате придется покупать новый регулятор. Лучше внимательно прочтите руководство производителя и разберите прибор в соответствии с приведенной последовательностью.

Терморегулятор E 62.116. Инструкция

Подготовьте нижеперечисленные приспособления для монтажа прибора:

• гофротрубку. В большинстве ситуаций это изделие присутствует в заводской комплектации. Если конкретно в вашем случае производитель не укомплектовал свое изделие гофрированной монтажной трубой, купите ее отдельно. Оптимально подходит трубка, имеющая 16-миллиметровый диаметр. Для определения требуемой длины измерьте пространство между местами установки регулятора системы обогрева и температурного датчика;
• отвертку;
• крепежные винты;
• монтажную коробку;
• уровень;
• индикационную отвертку. Предназначена для определения напряжения в сети. Можно заменить другим прибором с аналогичными функциями.

Нюансы монтажа разных видов терморегуляторов

Изучая инструкцию к выбранному терморегулятору, обратите внимание на заявленный производителем показатель площади обслуживания. Если вы планируете установить прибор в большом помещении, целесообразно будет разделить пространство на несколько областей и установить для каждой из них свой температурный регулятор. В противном случае устройство может попросту не выдержать подаваемую нагрузку и в его использовании не будет никакого смысла.

Регуляторы могут иметь разную конструкцию и функциональность. В зависимости от этого будет несколько различаться порядок установки устройства. Информация по этому поводу приведена в таблице.

Таблица. Отличия основных параметров терморегуляторов

Параметры	Пояснения
Конструкция термостата	В продаже представлены встраиваемые и накладные устройства. Монтаж встраиваемого регулятора предполагает необходимость создания технологического отверстия в выбранной стене. В случае с накладным прибором отверстие делать не придется.
Особенности управления	Производители предлагают приборы с выносными и встроенными температурными датчиками. Также доступны комбинированные модели, оснащенные датчиками обоих типов.
Функциональные возможности	Ранее отмечалось, что регулятор может иметь функции программирования либо же быть без таковых. Специалисты рекомендуют по возможности пользоваться настраиваемыми приборами, т.к. они обеспечивают более комфортные, экономные и в целом эффективные условия использования теплого пола.

Полезная информация об электропроводах

В коробку вводится несколько проводов, изоляция которых имеет разную окраску. В соответствии с общепринятыми положениями, на ноль заходит провод голубого цвета, фаза соединяется с проводом в черной изоляции, а заземление обеспечивается посредством провода в желто-зеленой оболочке.

Обратите внимание на цвет проводов

Найти фазу можно при помощи специального сетевого индикатора. Также в процессе подготовки вы должны измерить уровень напряжения, создаваемый между нулем и фазой. Нормальным считается показатель в 220 В.

Соединение проводов

Вы должны обрезать провода главного греющего кабеля, а также питания. Это можно сделать при помощи острого ножа либо специальных кусачек. Кабели необходимо обрезать таким образом, чтобы они выходили из монтажной коробки приблизительно на 5 см. Провода нужно зачистить. Если выполняется установка устройства с безвинтовым соединением, информация о рекомендованной длине данной зачистки будет приведена на корпусе прибора. Следите, чтобы зачищенные концы кабелей не соприкасались. Для соединения заземляющего провода с оплеткой греющего кабеля воспользуйтесь пайкой либо клеммой.

Далее вам нужно подключить питающий провод к устанавливаемому термостату. Схема подключения системы приводится в руководстве производителя либо на корпусе устройства. Для разных устройств она будет отличаться, поэтому уточните данный момент в индивидуальном порядке.

Подключение терморегулятора

Заведите фазный провод на соответствующий контакт устанавливаемого устройства. Узнать нужный контакт можно по маркировке латинской буквой L. Кабель нуля подавайте на клемму, обозначенную буквой N. Будьте внимательны: в продаже представлены системы, в которых на N-клемму предусматривается подсоединение основного греющего кабеля обустраиваемой системы. Уточните эту информацию в руководстве производителя перед выполнением работы.

Соедините датчик температуры с sensor-клеммами. Как отмечалось, данный датчик располагается в гофрированной трубе. Если он изначально не вставлен в трубку, вам нужно сделать это самостоятельно.

Установка термодатчика — размещение в гофротрубке

Установка термодатчика

Ключевые положения техники безопасности

Любые электромонтажные работы должны проводиться в строгом соответствии с техникой безопасности. Пренебрежение данными положениями грозит самыми неблагоприятными последствиями. Ключевые рекомендации следующие:

• перед началом работы обесточьте всю квартиру/дом либо непосредственно линию, выделенную для подсоединения термостата, если такая возможность присутствует;
• не включайте в электросеть разобранное устройство;
• не используйте регулятор при температуре выше +40 и ниже -5;
• не допускайте запыления термостата;
• не применяйте для чистки устройства разнообразные растворители. Использование в этих целях бензола также недопустимо;
• не занимайтесь ремонтом регулятора, не имея соответствующих навыков;
• не допускайте превышения значений мощности и тока выше указанных в инструкции производителя.

Поэтапная инструкция по монтажу регулятора

Рассматриваемое мероприятие состоит из нескольких основных технологических этапов. Придерживайтесь приведенной последовательности, и все обязательно получится.

Первый этап. Вооружившись перфоратором, дрелью или другим подходящим инструментом, подготовьте в стене отверстие для подключаемого устройства. Его размер должен позволять установить коробку. На этом же этапе обустройте каналы для прокладывания кабелей и обустройства датчика. Поместите установочную коробку в ранее подготовленное монтажное отверстие.

Фото штробы в стене, соединяющей пол с терморегулятором

Штроба должна быть 20х20 мм

Второй этап. Уложите провода. Питающие кабели системы подогрева пола нужно подвести к коробке. На этой же стадии работы заведите в коробку провода температурного датчика.

Схема прокладки проводов в гофре

Третий этап. Установите температурный регулятор. Ваша задача сводится к простому фиксированию устройства в коробке.

Четвертый этап. Соедините главные узлы системы. На этой стадии вы должны четко следовать положениям инструкции производителя, т.к. последовательность действий несколько отличается для разных моделей устройств.

Подключение терморегулятора теплого пола

Пятый этап. Установите лицевую панель. Для фиксации используйте монтажные винты из комплекта. Проверьте ровность монтажа регулятора при помощи уровня. После этого закройте крышку термостата и включите напряжение. Если все в порядке, вы поймете это по загоревшемуся индикатору теплого пола или включению экрана регулятора. Можете приступать к настройке устройства.

Проверка системы

Важно! Специалисты рекомендуют принимать систему теплого пола в постоянную эксплуатацию минимум спустя 3-4 недели после заливки стяжки и укладки плитки, если она была выбрана в качестве финишного декоративного покрытия. Под воздействием тепла заливка может попросту растрескаться.

Исполнителю разрешается лишь измерить сопротивление, создающееся между греющими жилами, воспользовавшись специально предназначенным для этого инструментом. Полученные замеры сопоставляются с оптимальными значениями, приведенными в руководстве производителя. Если все в порядке, останется лишь дождаться полного высыхания и набора прочности стяжки, после чего систему, укомплектованную термостатом и сопутствующим датчиком, можно будет вводить в полноценную эксплуатацию.

Удачной работы!

Видео – Установка терморегулятора теплого пола

pol-spec.ru

Как подсоединить теплый пол к регулятору: особенности процесса

Установка и подключение терморегулятора – один из самых ответственных этапов монтажа электрического теплого пола. Разложить кабель, маты или пленку сумеет каждый. Грамотно подсоединить провода к материалу и термостату уже труднее, но тоже не так сложно. А вот с тем, как правильно подключить терморегулятор теплого пола к сети, могут возникнуть серьезные проблемы. Если вы человек, вовсе не разбирающийся в электрике, лучше доверьтесь профессионалам. Ошибки могут привести к выходу дорогостоящей системы из строя. Халтурное подключение регулятора теплого пола таит в себе угрозу и вашей безопасности. По крайней мере, током может «тряхнуть» прилично.

Зачем нужен термостат

Терморегулятор не является устройством, без которого система отопления не сможет функционировать. С ролью выключателя для теплого пола вполне способно справится УЗО. В этом случае провод от системы подводят к выделенной линии. Когда нужно повысить температуру в помещении, вы идете к распределительной коробке и запускаете систему; достигнув нужного результата – точно так же ее деактивируете.

Подобное подключение одножильного теплого пола позволяет сэкономить на термостате, но это единственное его преимущество, причем краткосрочное. Пользователю необходимо постоянно следить за температурой, иначе придется сталкиваться с неоправданным перерасходом энергии. Как показывает практика, решение не устанавливать выключатель теплого пола приводит к существенному увеличению затрат на эксплуатацию системы.

Если вы хотите, чтобы температура в доме была стабильной без постоянного надзора, просто приобретите качественный термостат с термодатчиком. Схема регулятора теплого пола позволяет автоматически включать/отключать отопление. Продвинутые модели способны функционировать согласно заданной программе, но такое оборудование обойдется значительно дороже. В любом случае, подключение теплых полов к регулятору дает следующие преимущества:

• электроэнергия расходуется оптимально;
• правильная температура поддерживается круглосуточно;
• нет необходимости обязательно отключать отопление, отправляясь на работу или уезжая за город, если в доме остаются животные;
• программируемый термостат позволяет устанавливать наиболее удобный режим работы.

Монтаж регулятора

Перед тем как подсоединить теплый пол к регулятору, необходимо определиться с мощностью прибора. Она должна соответствовать аналогичному параметру отопительной системы. Наибольшее распространение получили устройства мощностью 3 кВт. Есть два варианта, как подключить регулятор теплого пола к электросети: через розетку или напрямую к щитку.

Термостат обычно устанавливается на стену на высоте 1,2-1,5 м. Допустимый минимум – 30 см от пола. Можно спрятать прибор в перекрытии, сделав нишу подходящего размера, или просто закрепить на поверхности. Классическая схема подключения регулятора теплого пола подразумевает наличие канавки (штробы) для кабелей нагрева и датчика. Конечно, можно просто зафиксировать эти провода скотчем, но такой «облегченный» монтаж не рекомендуется, когда в доме проживают маленькие дети или животные. Мы решаем, как подключить термостат к розетке, поэтому необходимо также подвести от нее фазу, ноль и «землю». Все провода подсоединяются к регулятору согласно схеме, обозначенной в инструкции.

Если подключение термостата осуществляется через щиток, потребуется установить еще и устройство защитного отключения. К подобной установке обычно прибегают, когда речь идет об обогреве большого помещения и требуется отдельная электролиния. Схема подключения терморегулятора теплого пола в щиток ничем не отличается от вышеописанной. Все провода подсоединяются в последовательности, описанной производителем. Если инструкция по какой-то причине недоступна, а вы не очень разбираетесь в электрике, обязательно обратитесь к профессионалу. Теперь, давайте рассмотрим, как подключить теплый пол к терморегулятору в разных системах отопления.

Кабельные системы

Монтаж кабельной конструкции начинается с подготовки основы и укладки теплоизоляционного материала. Утеплитель обычно расстилают на поверхности бетонной стяжки. Если последняя делается из самовыравнивающейся смеси, теплоизоляция может располагаться внутри. Перед тем как подключить теплый пол к терморегулятору, нужно закрепить на нем датчик температуры. Его размещают между линиями кабеля. Чтобы на подключение термодатчика к регулятору не влияли внешние факторы, шнур прячут в гофре.

Раскладка греющего провода должна производиться по заранее составленной схеме. Важно, чтобы кабель не оказался под участками покрытия, на которых будет стоять тяжелая мебель. Кроме того, следует исключить любые пересечения. Прежде чем подключить электрический теплый пол к терморегулятору, провод следует надежно зафиксировать (лучше всего использовать специальную монтажную ленту с зажимами-скобами). Один конец изолируется, второй подсоединяется к устройству управления.

Точная схема подключения датчика теплого пола, фазы, ноля, «земли» и греющего кабеля отображается в инструкции. По завершении сборки необходимо протестировать систему. Если оборудование работает нормально, можно приступать к монтажу напольного покрытия. Никогда не начинайте укладывать плитку, линолеум или ламинат, пока не убедитесь в том, что сумели правильно подключить терморегулятор. Если процесс пойдет не так, вам придется разбирать только что постеленную поверхность.

Пленочный пол

Схема подключения термостата для пленочных систем может потребовать больше времени и усилий. Здесь нужно подсоединять каждую полосу отдельно. Данный материал выпускается в рулонах. Максимальная ширина дорожки не превышает одного метра, поэтому количество кабелей редко бывает меньше 3-4. В этом смысле вышеописанное подключение одножильного теплого пола к терморегулятору не столь трудоемко.

Пленка представляет собой многослойный материал, в середине которого располагается нагревательный элемент в виде углеродного полимера или соединения сплавов цветных металлов. Монтаж здесь не требует обязательной заливки черновой стяжки. Достаточно выровнять поверхность, заделать щели и уложить теплоизоляцию. Чтобы подключение терморегулятора теплого пола получилось максимально безопасным, рекомендуем использовать плотный вспененный утеплитель. В нем удобно делать канавки для проводов. Схема подключения термодатчика теплого пола требует, чтобы устройство было надежно защищено от внешних воздействий. Здесь контроллер будет в относительной безопасности.

Изначально составляется схема подключения теплого пола к терморегулятору. Участки, на которых будет стоять мебель или тяжелое оборудование, обогревать не потребуется. Пленка нарезается на полосы нужной длины и аккуратно раскладывается на поверхности. Между дорожками должно сохраняться определенное расстояние. Стыки проклеиваются скотчем. Прежде чем приступить к реализации схемы подключения теплого пола электрического к терморегулятору, следует соединить каждую полосу с нагревательным кабелем. Процесс осуществляется в следующей последовательности:

1. Устанавливаем на пленку клеммы в соответствии с требованиями производителя и зажимаем плоскогубцами.
2. Подсоединяем провода и изолируем клеммы битумным скотчем.
3. Концы медных шин на каждой полосе тоже изолируем.
4. Производим последовательное подключение теплого пола к терморегулятору.

После этого остается подсоединить контроллер температуры. Как подключить датчик теплого пола? Схема столь же простая, как в случае с греющими кабелями. Устройство крепится скотчем на поверхности пленки. На завершающем этапе нужно подключиться к терморегулятору для теплого пола и проверить работу системы. Если все нормально, приступают к укладке линолеума, ламината или плитки. В качестве стяжки обычно используют клеевые составы. Следует быть максимально аккуратным, чтобы при монтаже случайно не повредить контакты.

Стержневые маты

Схему подключения одножильного теплого пола к терморегулятору в системах с матами, изготовленными на основе карбоновых стержней, тоже нельзя отнести к слишком сложным. По виду этот материал немного напоминает веревочную лестницу. Перед тем как подключить терморегулятор, маты раскладывают на подготовленную ровную поверхность. Также потребуется теплоотражающая подложка. Для лучшего сцепления со стяжкой чистового покрытия рекомендуют сделать в утеплителе прямоугольные отверстия из расчета 3-4 на 1 м².

Классическая схема подключения регулятора теплого пола теплолюкс подразумевает следующий порядок действий:

1. Маты раскладывают параллельно друг другу и последовательно соединяют проводами.
2. Кабеля тщательно изолируют термогильзами и специальными трубками. Питающие жилы в конце каждой секции следует заглушить и тоже изолировать.
3. Подключают к терморегулятору теплого пола провод первого мата.
4. Где-то посредине конструкции устанавливают температурный датчик, закрепляя его между двумя стержнями, и подсоединяют к системе управления.
5. Закрепляют маты, проверяют работоспособность оборудования, кладут напольное покрытие.

Естественно, что для одножильного теплого пола схема подключения будет немного другой, чем для двухжильного или при монтаже независимых секций. Всегда тщательно придерживайтесь инструкций производителя. Больше информации по этой теме вы найдете на нашем сайте.

pol-hot.ru

Как подключить регулятор теплого пола

Как подключить теплый пол к терморегулятору – схема подключения и описание операций

Если вы решили обустроить теплый пол, вам понадобится такое устройство, как терморегулятор. Он необходим для контроля температуры и своевременного включения-выключения системы. Подключение теплого пола к терморегулятору обязательно в случае укладки электрической и инфракрасной конструкции. Если пол водяной, то представленный элемент можно не использовать. Однако лучше это сделать, так как терморегулятор поможет вам установить комфортный температурный режим.

Разновидности терморегуляторов

Если вы хотите правильно подключить электрический пол к сети, необходимо не только правильно установить, но еще необходимо и правильно выбрать терморегулятор. Существует несколько типов устройств:

• Простые. Они позволяют выставить только один параметр – температуру. Причем делается это механическим способом.
• Сложные. Работают они благодаря программируемому управлению. На электронном табло отражаются все необходимые параметры.

Что касается способа установки, то в этом случае можно выделить такие терморегуляторы:

1. Настенные, заглубленные внутрь стены.
2. Накладные.

Конструкция и предназначение датчика

Если вы решили обустроить электрические полы, вам просто необходимо подключить к ним датчик, который будет измерять температуру нагрева пола. Он состоит из 2-х проводов, которые фиксируются между собой термопарой. Этот элемент способен менять сопротивление в зависимости от того, до какой температуры нагрелась пленка.

Датчики могут показывать температуру теплого пола или воздуха в помещении.

Подключение датчика и кабеля теплого пола к электрической сети (клик для увеличения)

Во втором случае датчик может находиться прямо в корпусе терморегулятора. Однако учтите, прежде чем выбрать представленный элемент, обязательно учитывайте наличие в помещении дополнительных средств обогрева. Если в комнате присутствуют батареи, то лучше отдать предпочтение тому датчику, который измеряет температуру теплого пола. В этом случае его показатели будут максимально точными.

Некоторые особенности укладки ИК пленки

Правильно надо подключить не только регулятор. Важна сама укладка пленки. Она имеет определенные особенности:

• Перекрывать нагревательные элементы плинтусами, мебелью или какими-либо декоративными материалами не стоит.
• Лучше всего позиционировать панели по длине комнаты. Благодаря такому расположению вы сможете существенно уменьшить количество точек, к которым будет подключаться пленка.

• Элементы нагрева нельзя укладывать слишком близко к силовым линиям. Минимальное расстояние между ними обычно составлять около 5 см.
• Если в комнате присутствуют другие отопительные приборы, то они располагаются на расстоянии не менее 20 см от инфракрасных нагревательных элементов.

Особенности подключения электрической системы теплого пола

Итак, если вы уже определились с типом подогрева и смонтировали систему, можно приступить к ее подключению. Подключение теплого пола к терморегулятору в этом случае осуществляется так:

1. Определение места расположения терморегулятора. Учтите, что сеть питания должна находиться неподалеку. Лучше, если у вас будет нарисована схема подключения теплого пола. Между розеткой и контроллером нужно расположить автоматический выключатель.
2. Определение места размещения датчика. Если вы хотите сделать все правильно, то постарайтесь разместить его там, где он не будет закрыт мебелью. Только в этом случае вы сможете добиться от устройства точных показателей.
3. Если вы укладываете инфракрасный электрический пол, то датчик обязательно расположите с изнаночной стороны пленки. Если вы монтируете кабель, то вам придется заливать его стяжкой. Она может испортить датчик, поэтому в этом случае его нужно защитить при помощи гофрированной трубки. Один ее конец будет размещаться в стяжке, а другой — выходить на поверхность. Это позволит достать датчик в случае необходимости.
4. Разметка места установки терморегулятора. Если устройство будет встраиваться в стену, вам придется выдолбить для него подходящее отверстие. Накладное изделие прикручивается к основанию при помощи дюбелей с саморезами. Естественно, места для фиксаторов нужно предварительно отметить.

Электрическая схема подключения нагревательного кабеля к терморегулятору через контактор

Определение допустимой мощности регулятора и ее сопоставление с мощностью нагревательных элементов. Она должна быть не меньше той нагрузки, которая впоследствии будет подаваться на нагреватели.

Теперь подключите электрический пол к клеммам терморегулятора. Учтите, что при этом должны быть правильно подсоединены фазы. Клеммы следует обжать плоскогубцами. Для большей надежности соединения вы можете несильно простучать их молотком. Старайтесь хорошо заизолировать все соединения клемм с токопроводящими шинами.

Проверка устройства. Для начала следует установить самые маленькие температурные параметры на терморегуляторе. Далее, подключите теплый пол к сети питания. Теперь можно включить тумблер нагрева. Далее, следует медленно и плавно поменять температурное значение, увеличить его. После того, как система нагреется до заданной температуры, она должна отключиться. При этом вы услышите негромкий щелчок. Остается только зрительно проверить равномерность нагрева пола.

Особенности подключения водяного теплого пола

Как видите, электрические напольные системы можно подсоединить довольно легко. А как же быть с водяным обогревом? Подключение теплого пола к терморегулятору в этом случае тоже оправдано, хотя и необязательно. Устройство управляет сервоприводом, от которого зависит поток теплоносителя в трубопроводе. То есть у вас появляется дополнительная возможность экономить.

Итак, работа по подключению терморегулятора состоит из таких действий:

• При обустройстве теплого водяного пола нужно учитывать высоту расположения датчика над полом. Она должна составлять около 1 метра. Запомните, для адекватного отражения температурных показателей необходимо располагать датчик вдалеке от каких-либо других обогревателей или батарей.
• Соедините регулятор и датчик проводами.

Схема регулирования температуры в системе водяного напольного отопления

• Далее, рядом с датчиком следует прикрепить обычный комнатный термометр.
• На терморегуляторе выставьте необходимую температуру нагрева. На протяжении пары часов система должна поддерживать заданные параметры.

Если вы все сделали правильно, то устройство будет регулировать работу обогрева без сбоев и проблем. Самостоятельное подключение терморегулятора нужно делать очень осторожно и внимательно. В случае неправильного соединения система обогрева пола будет работать неадекватно, и может быстро выйти из строя. Если вы не уверены в своих силах, лучше обратиться к специалистам. Оставляйте мнения, пожелания, дополнения к статье в комментариях!

Материалы По Теме:

Теплый электрический пол под плитку – о выборе системы и технологии монтажа

Монтаж регуляторов теплого пола

• По мощности
• По типу монтажа
• По типу управления системой
• По функциональным возможностям
• Монтаж терморегуляторов
• Как подключить терморегулятор к водяным теплым полам

Разные терморегуляторы для теплых полов выполняют управление и регулирование обогревом и обеспечивают наиболее оптимальную температуру в помещении. При помощи регулятора можно включать, настраивать или выключать систему теплых полов.

Регулятор для теплого пола выполняет регулирование и управление обогревом.

Теплые полы бывают водяными, электрическими и инфракрасными. Одним из элементов таких систем выступает регулятор, который позволяет полностью регулировать процесс обогрева пола.

Регулятор можно устанавливать в монтажную коробку на стене либо накладным методом. Подключение регулятора теплого пола производится в обычную электрическую сеть. В ситуации с применением систем теплых полов во влажных помещениях регулятор выносят за их границы.

• включение/выключение системы;
• автоматический подогрев до необходимой температуры к определенному времени;
• функция поддержания тепла;
• функция контроля электроэнергии;
• функция экономии электроэнергии.

Как выбрать регулятор?

Теплые полы бывают электрические, водяные и инфракрасными.

Когда выбирают регулятор, необходимо учитывать, что он обязан включать и выключать системы теплого пола, обеспечивать нужную температуру и соответствовать коммутируемой мощности системы. Чаще всего предельная мощность бытовых моделей терморегуляторов составляет 3 кВт.

Для теплого пола необязательно использование регулятора с датчиками показаний температуры.

Для небольших помещений лучше не применять программируемый термостат, поскольку нагрев таких помещений может потребоваться в любой момент и довольно быстро.

Программируемые модели больше всего подойдут для больших по площади помещений. Установленная мощность в сумме может составлять до 3 кВт и больше. В таком случае прибор окупится за короткие сроки.

Наиболее популярными считают электронные бытовые термостаты с датчиками полов. Их отличие — в доступности по цене, простоте в использовании и в высокой надежности.

По мощности

Это один из наиболее важных параметров для выбора термостата. Прибор указывает номинальную мощность теплого пола. на которую рассчитывается данный регулятор.

Случается, что теплые полы применяются на довольно большой площади, которая превышает возможности мощнейших терморегуляторов. В таких ситуациях приходится либо делить помещение на зоны с применением для каждого отдельного термостата, либо применять дополнительно магнитный пускатель. Данный прибор защитит термостат от перегрузок.

Вернуться к оглавлению

По типу монтажа

Тип установки терморегулятора для теплого пола определяют по виду приборов: встраиваемые либо накладные терморегуляторы. Встраиваемым моделям требуется выполнение отверстий в стене. Накладные устанавливают в специальный монтажный короб, который крепят к стене.

Вернуться к оглавлению

По типу управления системой

Терморегуляторы отличаются по мощности, по типу управления, по типу монтажа.

Существуют варианты терморегуляторов для пола со встроенными датчиками, которые регулируют температуру воздуха. У некоторых терморегуляторов есть выносной датчик температуры.

Вернуться к оглавлению

По функциональным возможностям

В данной классификации термостаты бывают программируемыми и непрограммируемыми. Довольно удобны функции программируемых терморегуляторов, которые способны задавать на несколько дней режим работы теплого пола. Непрограммируемые модели более просты в управлении и доступнее по цене. Но у некоторых из таких моделей могут быть таймеры обратного отсчета, точнее времени, когда обогрев пола необходимо отключить.

• гофрированная пластиковая трубка с диаметром не меньше 16 мм;
• монтажная пластиковая коробка;
• шлицевая отвертка.

Вернуться к оглавлению

Монтаж терморегуляторов

Для монтажа терморегулятора нужно напряжение 220 В.

Перед установкой пола нужно определить место расположения регулятора теплого пола. Для подключения потребуется напряжение 220В. При укладке пола нужно выбрать место для термодатчика. Он должен быть недалеко от термостата на участке, свободном от мебели.

Для инфракрасных полов датчик монтируют на изнаночной стороне пленки, затем подключают к проводам, которые идут к терморегулятору.

Для кабельных полов, которые заливают бетонной стяжкой, датчик нужно уложить в металлическую гофротрубу и изолировать ее от попадания бетона. Такая мера нужна для легкого извлечения датчика.

После того как укладка пола будет окончена, начинают установку регулятора. В выбранном месте делается углубление в стене по размерам термостата либо разметка для укрепления накладного. Затем снимается передняя панель и регулятор крепится на место.

Сопоставляется допускаемая коммутируемая мощность контактов терморегулятора и мощность греющего кабеля либо инфракрасного пола. В случае если она меньше, то дополнительно устанавливается магнитный пускатель. Цепь греющего кабеля нужно подключить через контакты магнитного пускателя к питанию 220В, а катушки пускателя подключаются к выходу термостата.

При подключении проводов регулятора нужно соблюдать фазировку.

Если достаточно коммутационной мощности контактов регулятора, тогда греющий кабель подключается на выход с термостата. Далее следует подключить цепь датчика к клеммам, которые указаны в паспорте.

Производится подключение питания 220В к клеммам. Чаще всего их обозначают F либо L — фаза и N — ноль. Необходимо соблюдать фазировку. Определяют ее по цвету провода: если кабель новый и правильно уложен, то у фазного провода черная, коричневая или белая изоляция, а у нулевого — синяя. Если регулятор теплого пола нужно подсоединять к общей розетке, то фаза находится при помощи индикаторной отвертки или указателя напряжения.

Проверяется работоспособность терморегулятора, подается питание 220В. Устанавливается на терморегуляторе минимальное температурное значение. Тумблером включается нагрев пола. Температурный режим меняется на максимальный при помощи кнопок или поворотом ручки, притом должен быть щелчок, который оповещает о замыкании цепи обогрева.

Вернуться к оглавлению

Как подключить терморегулятор к водяным теплым полам

Для систем водяного отопления пола терморегуляторы представлены прибором для управления сервоприводом, который регулирует подачу теплоносителя контур прогрева. Они бывают с электронным и ручным управлением. Притом в этих системах регулирования используют датчики измерения температуры воздуха, но не пола, в связи с большой инерционностью нагрева.

Датчик монтируют на стену на высоте около 100-120 см над уровнем пола, можно около терморегулятора. Стену нельзя подвергать дополнительному нагреву от радиаторов отопления. Устанавливают цепи датчика и цепи питания терморегулятора.

При использовании терморегулятора теплого пола с электрической связью с сервоприводом необходимо проложить кабель к цепям управления.

Проверка работы системы регулирования производится при помощи внешнего термометра: на регуляторе устанавливается нужный режим и измеряется температура в месте монтажа датчика в течение нескольких часов. Существенно колебаться температура не должна.

Абсолютно все работы по подключению электроцепей нужно исполнять при выключенном автоматическом выключателе. Это будет залогом вашей безопасности!

Схема подключения теплого пола к регулятору температуры

Терморегулятор представляет собой управляющий блок в системе управления теплым полом. Он выполняет функцию обработки информации, идущей от термодатчика, и согласно заданному режиму включает или отключает нагрев пола.

От правильности подключения регулятора температуры, будет зависит качество отопления

Если используется электрический теплый пол, то обойтись без терморегулятора не получится – каждый теплый пол этого вида обязательно должен быть оборудован данным устройством. Что касается водяных теплых полов, то там дела обстоят иначе – в них подключение терморегулятора не является обязательным мероприятием и функционировать они могут и без него. Но при условии, что пол применяется в качестве дополнительного обогрева, и подается теплоноситель, температура которого при входе в контур превышает 50 градусов, монтаж терморегулятора поможет не допустить перегрева комнат.

Терморегуляторы, производимые сегодня, делятся на:

• программируемые – в основе работы лежит предварительно установленное программное обеспечение;
• непрограммируемые – не оснащенные программным управлением.

Программируемый регулятор с LED-дисплеем

На вторых изменять режимы приходится собственноручно, для этого на приборе имеется поворотный регулятор или клавиши. Конечно же, более удобными в эксплуатации и более надежными являются программируемые, но и их механические аналоги тоже нельзя списывать со счетов. Как вы понимаете, программируемые устройства стоят больше, однако они быстро окупаются, ведь помогают экономить энергоресурсы, выключая нагрев пола или уменьшая его ночью, когда все спят, или днем, когда нет необходимости в обогреве. То есть при покупке термостата не стоит выбирать непрограммируемые приборы, основываясь исключительно на желании сэкономить – в конечном итоге экономию смогут обеспечить приборы, оборудованные ПО. Также необходимо отметить то, что механические термостаты более просты в управлении, нежели их компьютеризированные аналоги .

Различают терморегуляторы также и по схеме монтажа – существуют встраиваемые (установка производится в специальные углубления, находящиеся на стене), и накладные – размещаются на стене посредством шурупов или саморезов. Выбор тех или иных терморегуляторов зависит исключительно от пожеланий и предпочтений владельца дома. По функциональным особенностям накладные термостаты от встраиваемых не отличаются.

Датчики для измерения температуры

Датчики являются термопарой, состоящей из 2 проводов, меняющей сопротивление цепи в результате нагрева. Подключение проводов выполняется к соответствующим клеммам термостата. Датчики, как и сами терморегуляторы, бывают различных видов:

В свою очередь, выносные делятся на датчики пола и воздуха. Монтаж приборов первого типа осуществляется вместе с установкой греющих деталей под финишное покрытие, второго – в участке комнаты, где удобно измерять температуру воздуха, и нет никаких препятствий для этого. Встроенные датчики расположены непосредственно в самом терморегуляторе. Сегодня в продаже имеются термостаты, которые оборудованы как встроенными, так и выносными датчиками.

Выносной датчик температуры

Специалисты рекомендуют в ванной комнате и на кухне монтировать термостаты, использующие датчик температуры пола. Это объясняется тем, что температура воздуха в этих комнатах может увеличиваться за счет плиты либо горячей воды, в то время как сам пол будет холодным.

Как подключить термостат?

Данная разновидность теплых полов состоит из греющего кабеля, обладающего высоким сопротивлением. Также применяется инфракрасная пленка. Монтаж их производится на заранее подготовленное основание, затем выполняется стяжка пола и укладка финишного покрытия.

Пошаговая инструкция и схема подключения терморегулятора:

1. Перед монтажом нужно определиться, где установить термостат, и продумать его подключение к электросети. Чтобы подключить данное устройство нужно напряжение в 220 Вольт переменного тока, ввиду этого подключение может выполняться с помощью розетки, или к отдельному кабелю посредством автоматического выключателя.
2. Укладывая пол, выбирается место, где будет находиться термодатчик. Рекомендуется устанавливать его недалеко от терморегулятора, на участке пола, незагроможденном мебельными изделиями.
3. Для полов, в которых применяется инфракрасная пленка, схема укладки датчика такова – его устанавливают с изнаночной части пленки и соединяют с термостатом проводами.

Схема подключения теплого пола и терморегулятора к сети

В кабельных теплых полах, которые заливаются бетоном, датчик ложится в железную гофротрубу, предварительно обеспечив ее изолированность от проникновения бетона. Это надо чтобы в нужный момент легко извлечь и заменить датчик, что будет очень трудно сделать, если его замуровать в бетоне. Трубу проводят к стенке, где производится монтаж термостата.

Терморегулятор монтируют после того, как будет уложен пол. Руководствуются следующей схемой монтажа — в месте установки делают углубление, соответствующее габаритам корпуса устройства. При использовании накладного термостата – размечают поверхность стены. Далее надо снять переднюю панель и закрепить прибор.

Сравнивают допускаемую коммутируемую мощность терморегуляторных контактов с мощностью кабеля либо ИК пола. В случае если ее показатель меньший – ставят магнитный пускатель, катушка которого обладает номиналом 220 Вольт. Цепь греющего кабеля соединяют с электропитанием 220 В посредством контактов магнитного пускателя, что касается цепи катушки пускателя — ее соединяют с выходом с термостата.

Иногда коммутационной мощности контактов хватает, тогда подключение греющего кабеля производится к выходу с термостата.

Цепь датчика соединяется с клеммами, описанными в паспорте либо инструкции.

Выполняется подключение питания 220 В к соответствующим клеммам, которые, как правило, обозначены L или F – фаза, и N – ноль. Ни в коем случае не стоит пренебрегать фазировкой.

Подводя итоги, следует сказать о том, что монтаж терморегулятора играет значимую роль. От того, насколько грамотно и правильно он будет проведен, зависит дальнейшая работа устройства, поэтому будьте внимательны и осторожны, производя все необходимые работы.

Источники: http://polprofy.ru/teplyj-pol/montazh/podklyuchenie-teplogo-pola-k-termoregulyatoru.html, http://1poteply.ru/montazh/pol/podklyuchenie-regulyatora-teplogo-pola.html, http://energomir.biz/otoplenie/teplyj-pol/podklyuchenie-teplogo-pola-k-termoregulyatoru.html

msklimat.ru
