Сделать полки в гараже своими руками: 45 вариантов самодельных полок для гаража

45 вариантов самодельных полок для гаража

Важное условие для полноценной эксплуатации гаража — свободный доступ к любого вида инструментам и различным вспомогательным средствам, без которых привести в порядок автомобиль не представляется возможным. Правильное обустройство помещения позволяет рационально использовать свободное пространство и значительно повысить ваш комфорт во время пребывания в его стенах. Полки и стеллажи в связи с этим являются логичной частью этого обустройства и не только помогают грамотно расположить все инструменты на ограниченной площади, но и добавляют в интерьер больше эстетики и упорядоченности. Рассказываем о том, как можно изготовить полки в гараже своими руками и подкрепляем полезные советы и инструкции 45 фото с вариантами на любой вкус.

Какие материалы используются

• сталь;
• дерево;
• алюминий.

Все зависит от того, где и как вы собираетесь размещать. Если вы планируете соорудить большой стеллаж для хранения тяжелых предметов (например, шин), то оптимально будет использовать стальную конструкцию. Она прекрасно выдержит любой вес и не потеряет своих характеристик даже под перманентным воздействием сырости и химически активных веществ.

Для менее грузных предметов сгодится и алюминий. Он не так хорошо справляется с весовыми нагрузками, как сталь, но пожаробезопасен и не боится влаги.

Конечно, у дерева в сравнении с металлами меньше преимуществ: легко портится, может разбухать со временем либо, наоборот, иссыхать. Но если провести грамотную его обработку, то такие полки прослужат в гараже достаточно долго, и жаловаться на них вам не придется.

2 нюанса, о которых нужно знать каждому:

1. для сохранения эксплуатационных характеристик используемый металл перед монтажом следует оцинковать либо обработать полимерной краской — так вы защитите материал от преждевременного старения и коррозии;
2. если же вы имеете дело с деревом, то обязательный пункт — обработка антисептиком, позволяющая создать надежный защитный слой на случай прямого контакта с химически активными веществами и предупредить появление грибка.

Инструменты

Без них у вас точно ничего не получится:

• шуруповерт;
• строительный уровень;
• ножовка;
• болгарка;
• саморезы и болты;
• отвертка;
• молоток;
• рулетка и т.д.

3 типа конструкции

Как бы вы ни пытались соригинальничать, но все равно вам придется иметь дело с одним из перечисленных ниже видов:

1. сварная;
2. болтовая;
3. комбинированная.

Сварная

Используется для создания больших стеллажей из металла. Обладает безупречной надежностью и способностью выдерживать даже самые серьезные нагрузки. Чаще всего полки такого типа используются для хранения габаритных предметов.

Есть один существенный минус — при перепланировке вписать такой стеллаж в новое пространство зачастую не представляется возможным ввиду неразборной конструкции. Так что если вы любите перемены, есть повод задуматься о выборе иного типа.

Болтовая

Главный козырь такой полки — мобильность. Все детали скрепляются между собой болтами, и при необходимости легко демонтируются. Однако в местах соединения даже при безупречной сборке может присутствовать небольшой люфт. Он либо присутствует сразу, либо появляется со временем под воздействием хранящейся на полках массы.

Справиться с недостатками такой конструкции можно путем ее фиксации на стенах.

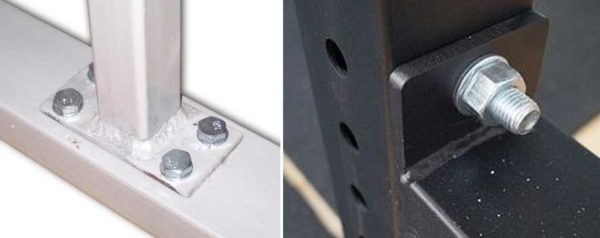

Комбинированная

Обычно встречается в просторных гаражах и технических помещениях для ремонта автомобилей. Чаще всего образована путем так называемого наращения — когда инструментов и предметов хранения становится все больше, а другого места для новой полки нет и не предвидится.

Как крепить?

Решать, конечно, только вам, но в гаражах чаще всего используются следующие варианты полок:

• подвесные — крепятся на стену, самый удобный вариант для маленьких помещений;
• стационарные — созданы с учетом планировки конкретного гаража и не подлежат разбору, фиксация может быть как на стену, так и к потолку и полу;
• передвижные — в последнее время все чаще можно встретить и такой вариант, внизу такого стеллажа вставлены ролики, которые и обеспечивают подвижность конструкции.

В любом случае запаситесь хорошенько саморезами и болтами — жалеть их не надо, потому что главная цель при создании полок в гараже — обеспечить надежное хранение даже самых тяжелых деталей и предметов.

Ваш порядок действий

Проведите все необходимые замеры в помещении, чтобы определиться с габаритами будущей полки. При работе над чертежом учитывайте следующую информацию:

• минимальная рекомендуемая высота — 37-38 сантиметров;
• максимальная глубина — 50 сантиметров, если больше, то могут возникнуть затруднения с доступом к инструментам и нужным предметам;
• нижняя полка должна находиться на уровне как минимум 70-80 см от пола;
• длина пролетов зависит от того, что предполагается хранить, но не менее 1,5 м для тяжелых предметов и не более 2 метров в целом.

Выберите нужный тип конструкции, исходя из материала, которым вы располагаете. Конечно, если у вас дерево, то придется делать неразборную полку.

Определитесь с количеством уровней в стеллаже.

Соберите каркас, начиная с его основания. Внимание: сами полочки пока что не трогаем, они устанавливаются уже после монтажа каркаса.

Нанесите нужные разметки на стойки, если ваша конструкция размещается на полу, и просверлите отверстия для фиксации каркаса.

Соедините элементы и установите цельную конструкцию. При необходимости закрепите ее на стене.

А теперь уже вставляйте подготовленные заранее полочки и проводите финишную обработку. Можно, например, покрасить.

Вместо заключения: фото и чертежи, которые вам помогут

Собрали в этом разделе самые любопытные, на наш взгляд решения, которые могут вписаться в том числе и в ваш гараж. Для удобства разбили их на группы: по основному материалу, по типу фиксации и т.д. Для самых ленивых — уже готовые чертежи, которые помогут изготовить полку в гараж своими руками правильно и сэкономить при этом драгоценное время. Пользуйтесь!

Из дерева

Металлические

Комбинированные

Подвесные

Пластиковые

Чертежи и схемы

Расскажите об эксклюзивных полках из вашего гаража в комментариях. Или просто о том, что у вас получилось, благодаря нашему материалу!

Полки в гараж своими руками (51 фото): варианты из металла, как сделать стеллаж для инструмента и колес

Обустройство гаража – это важная деталь для хорошего хозяина, ведь каждая вещь должна иметь свое место, чтобы ее легко можно было найти. Для того чтобы это можно было устроить, нужно иметь удобную систему хранения, которую можно приобрести в специализированных точках продаж или сделать самостоятельно.

Полки для гаража могут быть разных размеров и состоять из различных материалов, потому важно знать, что в каких случаях применяется и как правильно их оборудовать в гараже.

Особенности

Пространство гаража можно использовать по-разному, но общей закономерностью будет стремление к расположению всех объектов максимально удобно, чтобы они не занимали много места и не захламляли пространство. Особенно важно содержать данное помещение в порядке, если имеется автомобиль.

Для автолюбителя нужно пространство под саму машину, под колеса к ней, шины на зиму и лето, материалы для ремонта и другие полезные мелочи. Кроме того, обычно в гараже производят все мелкие ремонтные работы, потому в нем располагаются все основные инструменты, доступ к которым должен быть максимально прост и удобен.

Самым простым способом расположить все необходимое в гараже являются полки различных конструкций и стеллажи. Удобство полок заключается в том, что они подойдут в любой гараж, потому как могут иметь различные варианты: подвесные, угловые, на одну или несколько полок, широкие, узкие, длинные, маленькие. Все это позволяет отнести данный элемент к важнейшим деталям, без которых обустройство зоны хранения нужных вещей невозможно.

Ввиду большого разнообразия конструкций и материалов, из которых можно сделать полки, есть возможность приобрести их в специализированных магазинах или же попробовать соорудить их своими руками.

Преимущество покупного варианта в том, что вы точно получите хорошо сделанную вещь и не нужно будет прилагать никаких усилий для этого. Положительной стороной в самодельных конструкциях будет выбор материала, который подходит к конкретному гаражу, подгонка размеров под имеющиеся габариты и выполнение любого варианта конструкций изделия.

На полочках в гараже можно хранить инструмент, который не слишком часто нужен для выполнения тех или иных работ. Важно предусмотреть место для жидких средств, необходимых как для автомобиля, так и для других работ. В этом случае полка может быть закрытой или иметь бортик, чтобы емкость не перевернулась и не упала с нее.

Автомобилисту просто не обойтись без полок для хранения шин с колесами, ведь это обязательный элемент водителя.

Планируя изготовление полки своими руками, важно руководствоваться основными принципами ее размещения в гараже – это безопасность в эксплуатации, чтобы габариты и конструкция были удобными в использовании и не имели риска для получения травмы.

Кроме этого, важно правильно рассчитывать габариты данного изделия, чтобы полка не провисала, создавая тем самым риск поломки и падения всего содержимого на пол, машину или человека.

Рассчитывая габариты, нужно ориентироваться, что более 15 кг на метр помещаться не будет.

Планируя изготовление полок для гаража, лучше всего прибегать к стандартным размерам – это длина метр или максимум полтора, ширина – от 30 сантиметров для нескольких ярусов и до 60 для одинарных.

Если площадь помещения освоена пока плохо, можно заранее предусмотреть крепление дополнительных полочек к тем, которые уже есть, не закреплять полки намертво, чтобы при желании можно было изменить их высоту и расположение. Учитывая все эти нюансы, можно самостоятельно сделать удобные и функциональные зоны хранения самых разных вещей, которые будут располагаться в гараже.

Материалы

Задумавшись об изготовлении полок для гаража своими силами, важно первым делом определиться с материалом, из которого они будут сделаны, что повлияет и на саму конструкцию изделия, а также метод его крепления к поверхности стены или потолка. Итак, самыми распространенными являются металлические и деревянные полки.

Изделия из металла чаще всего делают при помощи уголка и стального листа.

Преимуществами такого типа можно назвать:

• высокую прочность готового изделия;
• длительный срок эксплуатации;
• устойчивое расположение на поверхности;
• крепость и готовность к большому весу;
• устойчивость к пожарам;
• несложные меры по уходу.

Есть в такого рода конструкциях и негативные стороны, к которым относят:

• большой вес самих полок;
• невозможность крепления на стенах их шлакоблока;
• высокая стоимость материалов.

Если говорить про полки из дерева, то работать с ними проще, потому как они не требуют наличие сварочного аппарата и умения работать с ним, и вариантов готовых конструкций получается в разы больше. Крепятся такие полки обычно при помощи металлического профиля.

Если говорить о положительных сторонах таких конструкций, то к ним относят:

• небольшой вес готового продукта;
• легкость создания;
• аккуратный внешний вид;
• использование на стенах из любых материалов;
• невысокая стоимость материалов.

Но и в этом случае не обошлось без отрицательных сторон, связанных с использованием дерева для изготовления гаражных полок, к которым относят:

• опасность возникновения и распространения пожара;
• изменение характеристик древесины под воздействием влаги и сырости;
• систематические работы по возвращению изделию привлекательного внешнего вида.

Кроме этого, для гаража можно использовать и комбинированные зоны хранения, которые могут быть сделаны из нескольких материалов одновременно, это металл с пластмассой, металл и древесина. Могут быть и отдельно полки из пластика, которые имеют разнообразный внешний вид и могут выдерживать большой вес, кроме того, за ними легко ухаживать и удобно монтировать.

Выбрав для работы металл важно помнить, что его необходимо покрывать специальным составом от коррозии, иначе срок службы изделия существенно сократится, а внешний вид будет неэстетичным.

Часто металлические полки выбирают под тяжелые и грубые материалы, где другой материал не будет служить настолько хорошо.

Если для работы выбрано дерево, то его также необходимо покрывать специальными красками, которые помогают защитить материал от влаги и температурных перемен. Если этого не делать, то через какое-то время полки начнут гнить и деформироваться, кроме того, такие условия провоцируют появление всевозможных вредителей, которых не должно быть в гараже.

Для обоих типов конструкций в качестве самой полки можно использовать ДСП или же выбрать несколько хороших и прочных досок подходящей ширины и распилить на необходимое количество частей.

Выбирая материал, из которого будут сделаны полки для гаража, важно учесть количество вещей, которое будет на них находиться и их вес, а также возможности, которые будут диктовать метод работы, то ли это сварка, то ли гвозди.

Нет единственно верного варианта материала для гаражных полок, важно подобрать то, что будет удобно и быстро сделать, что долго прослужит и не потребует больших сил в уходе.

Конструкции и размеры

Как только был выбран материал, из которого будет создаваться полка для гаража, нужно задуматься о конструкции, которая лучше всего впишется в определенное помещение, сможет вместить в себе большое количество вещей, при этом ее легко будет сделать и установить.

Из всего разнообразия конструкций, можно выделить основные варианты:

• открытого типа;
• закрытого варианта;
• съемные;
• сделанные как каркас, на который навешиваются ящики.

Каждый вариант полок имеет свой тип крепежной системы, которая важна в случае стен из непрочных материалов или слишком большого веса конструкции.

Итак, выделяют такие типы, как:

• настенный;
• навешивание на вертикально стоящие стойки;
• потолочный;
• одинарная подвесная полка;
• многоярусная подвесная полка;
• стационарные конструкции;
• полки, которые можно собирать и разбирать;
• конструкции на колесах, которые можно передвигать;
• полки, которые можно вращать по оси.

Если говорить про настенные полки, то они могут быть открытого типа или же иметь дверки. На таких конструкциях удобно хранить оборудование, которое достаточно часто используется в работе. Удобнее всего делать их из уголка и крепить к стене, если есть такая возможность.

Подвесные конструкции используются в случаях, если гараж имеет стены, непригодные для тяжелых полок.

Для изготовления также берется уголок и деревянное основание. Для создания боковой стенки можно взять трос или профиль из металла закругленной формы. К потолку полочки крепятся на крючки.

Удобство таких конструкций в том, что их легко можно убрать, если они не нужны, а недостаток – в подвижности полок, поэтому ничего тяжелого складывать на них не стоит.

Очень удобно сооружать в гараже специальную полку для хранения инструмента, где все будет располагаться на своих местах, в четкой последовательности и по роду деятельности.

Так, для отверток можно сделать небольшую деревянную поверхность с отверстиями, куда и войдут все изделия, которые только есть в наличии. Это позволяет быстро найти то, что нужно. Для ключей удобно использовать крючки, располагая на них ключики от самого маленького до самого большого. Имея такую рабочую стену, совершать любые ремонтные работы будет просто и удобно.

Потолочные конструкции могут располагаться и у стены, тем самым будучи не такими шаткими, ввиду чего их можно использовать под любые нужды. Особенно хорошо на них размещать ненужные в доме вещи. Это отличное место для хлама, который зачастую необходим в разного рода работах.

Разборные полки такого типа удобны тем, что их можно как отрегулировать по высоте, так и вовсе убрать, если отпала необходимость в их наличии.

Если в гараже нет возможности повесить полки, то самым удачным вариантом станет стеллаж.

Он может быть:

• стационарным;
• передвижным, где не обойтись без колес;
• вращающимся;
• разборным.

При создании полок для гаража важно использовать чертежи, где изначально нужно разметить тип конструкции, ее габариты и вариант крепления. При стандартном варианте необходимо использовать общепринятые размеры, где длина подвесной полки составляет метр, а ширина 35 см.

Если это стационарный стеллаж, то его длина может достигать и двух метров, а ширина увеличиваться до 60 см. Расстояние между полками обычно колеблется в пределах 25-35 см и зависит от того, что именно будет на них располагаться. Нижнюю полку нужно делать более объемной, чтобы иметь возможность разместить на ней габаритные и тяжелые объекты.

Для тех полочек, которые крепят к потолку на тросы, оптимальными размерами является длина в 60 см и ширина в 30 см.

Расстояние между полочками будет небольшое, всего 15 см, потому такие зоны хранения подойдут для небольших вещей, которыми не очень часто пользуются.

Как сделать самому?

Задумавшись о том, чтобы сделать полку своими руками, нужно подойти к процессу серьезно. Самодельные конструкции должны быть прочными, чтобы они спокойно выдерживали возлагаемый на них вес и имели запас прочности. Самым важным критерием создания мест хранения вручную будет безопасность готовой конструкции и ее функциональность.

Создавая полку, важно побеспокоиться о ее надежности и прочности. Занимаясь изготовлением стеллажа, важно подобрать такой размер, который бы позволял быстро добраться к любой полке и легко найти все, что нужно. Приступая к работе, необходимо решить, какой тип конструкции стоит выбрать и как его крепить, чтобы всегда была возможность подкорректировать высоту и место расположения полок.

Для создания металлической полки необходимо запастись нужными в работе материалами.

К ним относятся:

• уголки и металлический профиль, из которого будет сделан каркас;
• сварка, при помощи которой будет производиться нарезка элементов каркаса;
• материал для полок: металлические листы или ДСП, фанера и прочее.

Для того, чтобы построить хороший стеллаж или сделать полку, важно сделать эскиз будущего проекта, а потом приступать к его воплощению. Нарезав все элементы каркаса, можно их сварить воедино или скрутить при помощи шурупов, после чего уложить полки и закрепить все к стене анкерами.

Если гаражные полки решено сделать из дерева, то важно знать последовательность работ и приготовить весь необходимый инвентарь.

В работе понадобятся:

• брусья, из которых будут сделаны стойки;
• фанера или доски, из которых будут сделаны полки;
• пила для нарезки основных элементов;
• шлифовальная машинка для придания должного вида элементам стеллажа;
• краска для профилактики;
• саморезы или гвозди;
• шуруповерт или молоток.

Для создания полок или стеллажей в гараж первым делом нужно создать эскиз, после чего выпиливаются вертикальные стойки для рамы. Рама собирается саморезами или болтами, после чего на нее укладываются доски. Готовую конструкцию желательно обработать при помощи морилки, после чего можно покрыть лаком или покрасить.

Если для создания определенного типа стеллажа недостаточно материалов, делаем комбинированный тип конструкции. Он предполагает использование металла и дерева или металла и пластика. Очень удобным вариантом будет стеллаж на колесах, где основа делается из металла, а полки из дерева. В этом случае также важно сделать подготовительные работы как с металлом, так и с деревом, чтобы защитить их от влаги, температурных перепадов и вредителей.

Навесные полочки удобнее всего крепить на кронштейнах. Для этого необходимо сделать отметку, где будет производиться крепеж. Установка каркаса осуществляется при помощи анкера, установив который, можно крепить деревянную полку при помощи саморезов. Если для гаража выбираются закрытые полки, то это могут быть элементы старой мебели для кухни или любой другой комнаты, которые перед использованием в новой роли должны быть проверены. Лучше всего сменить крепежи и установить новые, чтобы обезопасить себя и уберечь то, что будет там храниться.

Если гараж внутри отделан гипсокартоном с утеплением, то можно соорудить полки в виде встроенных зон хранения, которые будут подготовлены заранее.

Вариантов расположения полок, как и их конструкций, множество, и каждый сам для себя выбирает наиболее удобный в строительстве, монтаже и расположении вариант.

Советы и рекомендации

Планируя создание полок для гаража, нужно знать некоторые особенности процесса, чтобы работа была сделана качественно и правильно.

Если система хранения будет крепиться в вертикальном положении, то возможно использование:

• кронштейнов;
• проушин;
• резьбовых шпилек;
• болтов с шайбами;
• анкеров;
• мебельных навесов.

Выбирая высоту полок, которыми предполагается активно пользоваться, важно учитывать рост хозяина гаража. То, что располагается на уровне подбородка, будет удобным в работе, а то, что выше этого уровня, можно использовать для хранения не очень важных вещей. Удобно использовать подвесные полки, которые не мешают ходить под ними, чтобы размещать то, что редко используется или занимает много места.

Для подвесных конструкций несущие элементы располагаются не менее чем через 60 или 70 см, иначе фанера или доска начнет провисать и прочность всей конструкции будет под угрозой.

Если планируется изготовление стеллажей или многоярусных полок, то лучше всего использовать стационарные конструкции или те, что располагаются ближе к полу.

Если изготовление зоны для хранения будет первым опытом в подобном деле, то лучше всего начинать работу с дерева.

Количество стеллажей и полок должно соответствовать тому, что на них будет располагаться. Полупустой гараж, со всеми стенами в полках будет выглядеть нецелесообразно, как и один небольшой стеллаж, на котором умещаются и инструменты, и шины, и разнородные вещи.

Если в гараже предполагается проведение каких-либо ремонтных работ, важно оборудовать зону с инструментами, которые всегда будут под рукой. Полка-щит в этом случае – наиболее оптимальный вариант. На ней есть место и для ключей разного размера и назначения, и для плоскогубцев, молотков, отверток, пилочек и прочих элементов, которые первыми нужны для любого небольшого ремонта.

Удачные примеры и варианты

В гараже важно обустроить место хранения всего содержимого, чтобы поддерживать порядок и всегда иметь доступ к любому объекту, располагающемуся на полке. Вариантов изготовления полок своими руками может быть огромное количество, и каждая имеет свои достоинства и недостатки.

Сделать стеллаж в гараже можно и при дефиците материалов, используя вместо каркаса со стороны стены небольшие перепонки, прикрученные к стене, на которые и размещается полка. Таким способом можно увеличить длину основной поверхности и располагать на таких полках что-то длинное.

Если длина всей конструкции более полутора метров, то важно спереди укрепить ее дополнительными балками, на которых будут держаться полки.

Для организации рабочей зоны можно сверху сделать подвесные полки на металлических уголках, где расположить необходимые инструменты, а внизу в виде небольшого стеллажа сделать рабочую поверхность, внутрь которой также можно поместить много нужного инвентаря, особенно с большими габаритами.

Удобно будет организовать полку-щит между обеими конструкциями, чтобы держать на виду основной инструмент для работ.

Полка-щит может быть обустроена отдельно от рабочего места, особенно если она занимает большое пространство, или же если рабочего места как такового в гараже нет. При помощи разнообразных деревянных конструкций, прикрученных к металлическому профилю, можно красиво и удобно расположить все то, что должно быть в любом гараже.

Комбинированный тип стеллажа может сочетать в себе обычную открытую конструкцию, на которую помещены пластиковые емкости с различным содержимым. Лучше всего заранее выбрать удобные емкости и рассчитать их габариты, чтобы изготовленный стеллаж подходил по размерам и содержимое не болталось внутри и не входило в него слишком туго.

Металлические полки могут быть также комбинированные, где есть не только элементы из металла, но и полочки из пластика. Это удобно для хранения гвоздей, саморезов, которые не гремят по металлу и не царапают его.

Сами полки могут быть из сплошного стального листа или же из решетки, которая позволяет не собирать на себе пыль, а значит, уход за гаражом станет в разы проще и быстрее, а порядка будет намного больше.

Как сделать полки в гараж своими руками смотрите в следующем видео.

Полки и стеллажи для гаража своими руками: схемы, чертежи, фото, видео

Главная » Гараж » Как сделать полки и стеллажи в гараже

Чтобы «добро» в гараже не мешало перемещению требуется каким-то образом организовать его хранение. Наиболее удобны стеллажи для гаража. При наличии достаточного пространства, их можно сделать на всю стену или даже на несколько стен. Если же внизу места нет, придется перебираться наверх — делать полки под потолком. Не самый лучший вариант, но порой единственный. И все же стеллажи в гараже стоящие на полу, более безопасны, особенно если их надежно прикрепить к стене (во избежание неприятных ситуаций).

Какой стеллаж лучше: сварной или болтовой

Содержание статьи

Стеллажи для гаража делают из дерева и металла. Деревянные большей частью неразборные — на гвоздях и саморезах. Установлены они обычно стационарно, закреплены к стене. Стеллажи из металла могут быть сварены. Тогда они неразборные. Есть стеллажи на болтовых соединениях. Эти конструкции мобильны, могут при необходимости разбираться. Их недостаток — недостаточная жесткость, так как всегда в таком соединении присутствует некоторый люфт. Чтобы сделать конструкцию более устойчивой, ее крепят к стенам. Для этого к крайним стойкам можно приварить (прикрепить на болтах) металлические пластины с отверстием. В это отверстие вогнать костыль (предварительно засверлив в стене отверстие немного меньшего диаметра).

Один из вариантов — каркас из профильной трубы и полки из фанеры

И сварные, и болтовые стеллажи для гаража исправно служат, но чаще встречаются сварные конструкции. Разборный вариант выбирают в двух случаях. Первый — возможен переезд в другой гараж и все оборудование надо будет перевозить, а весит конструкция сотни килограмм, так что целиком ее перемещать проблематично. Второй — нет возможности или желания использовать сварку (если стеллажи для гаража делают своими руками). Остальные обычно предпочитают сварные — они более устойчивы и при наличии опыта сварки собирается быстрее.

В продаже еще встречаются металлические стеллажи из перфорированных уголков. Они тоже мобильны и могут разбираться, но соединяются они при помощи крючков (на поперечинах) и пазов (на стойках). Такие системы хранения удобны — можно переставлять полки на желаемую высоту. Их минус — дорого.

Конструкции и размеры

Конструктивно стеллажи для гаража состоят из стоек, перекладин и полок. Иногда, для увеличения жесткости, на задней стороне делают еще поперечные затяжки — две стальные полосы, приваренные/прикрученные к крайним стойкам по диагонали. Они компенсируют боковые нагрузки увеличивая общею устойчивость и надежность.

Стеллажи в гараж можно сделать по этому чертежу (размеры указаны примерные)

Размеры — высота и глубина полок — выбираются практически произвольно — в зависимости от того, что вы предполагаете хранить. Единственное что надо подбирать аккуратно — длину пролета — расстояние между стойкам в одной секции. Оно зависит от жесткости материала, который вы решите использовать: полки даже при полной нагрузке не должны прогибаться. Для тяжелых вещей/предметов длинна пролета — около 1,5 метров, если нагрузка будет не слишком большой, расстояние можно увеличить до 2 метров, но больше делать однозначно не стоит. Если нужен стеллаж для гаража большей длины, ставят промежуточные стойки, расстояние между которыми все равно не может быть больше 2 метров.

Несколько слов о высоте полок в стеллаже. Самая нижняя полка может быть приподнята от уровня пола на 50-70 см (даже больше при желании). Сюда обычно ставят самые тяжелые предметы. Остальные полки можно делать на разной высоте, 30 см — это неудобно и непрактично. Вообще, оптимально на полку должна становиться 1,5 литровая пластиковая бутылка, а это 35-37 см. Такое расстояние удобно для использования.

Из чего делают

Как уже говорили, стеллажи для гаража делают из древесины и металла. Деревянные легче по весу, с древесиной работать проще, но они выдерживают не такие большие нагрузки. Металлические более тяжелые (тяжелее в разы), но на них можно уложить и слона.

Есть еще вопрос цены.  Металлопрокат нынче совсем не дешев. Если все покупать на рынке или в магазине, по цене вам один стеллаж (вместе с расходниками) обойдется практически в такую же сумму, как и готовый. Единственный реальный способ сэкономить — купить металл на металлобазе целыми хлыстами (бывают по 6 м и 12 м), а потом нарезать на отрезки нужной длинны. Нарезка может быть прямо на базе, вам придется дополнительно оплатить услуги, но суммы совсем небольшие. В таком случае вам удастся сократить расходы примерно на 20-30%.

Один из вариантов компоновки

Пиломатериалы по сравнению с металлом стоят меньше. Но не думайте, что затраты буду небольшими: вам придется покупать сортовую древесину без сучков, а это класс «элит» или «премиум» с соответствующим ценником. Так что очень дешево не получится.

Из дерева

Условия эксплуатации в гараже далеко не самые лучшие — повышенная влажность, мороз, попеременное размерзание/замерзание, временами — жара. Не очень хорошо для древесины. Потому весь материал перед работой необходимо обработать антибактериальными и защитными составами. Берите средства для древесины для наружных работ, так как условия в неотапливаемом гараже больше на них похожи. Можно подобрать такое средство, которое одновременно тонирует обрабатываемую поверхность и ваше изделие можно будет не красить. После обработки материалы просушивают и только после этого начинают работу.

Как соединять бруски

При соединении частей деревянного стеллажа можно использовать стандартные для плотников способы — в четверть или вполулапу. Если это для вас сложно, можно прибивать и встык, а для усиления соединений использовать металлические уголки и/или накладные пластины.

Еще момент: соединять лучше на гвозди, а не на саморезы. Более устойчиво получается, меньше соединения «разбалтываются». Если выбрали вариант с усилением пластинами, их можно крепить на саморезы.

Деревянный стеллаж для гаража

Теперь по размерам: для стоек используют обычно брус 50*50 мм, для перекладин можно использовать тот же брус или чуть тоньше — 50*30 мм. Настил делают из:

Наиболее дешевые — доска и фанера. Ламинированный ДСП значительно дороже, но его не надо красить, а это — хороший плюс. Чтобы не тратить очень много, можно на базах брать первые и последние листы в пачке — они поцарапанные и идут значительно дешевле.

Деревянный стеллаж в гараж — чертеж с размерами

Еще момент: у полок из ДСП остается открытым боковой срез. Если его не обработать, при повышении влажности стружка будет разбухать, полка станет коробиться. Чтобы этого не произошло, промажьте края силиконом. С такой обработкой ничего с ДСП не случится.

Металлические

Если вы решили сделать металлические стеллажи для гаража, выбор материалов шире — есть два варианта металлопроката, плюс стандартные решения для складских помещений (перфорированные уголки). Также использовать можно металлические части, предназначенные для других целей — например, подойдут стальные кабель-стойки или кабель-каналы, которые используются в связи.

Кабель-каналы и полки — удобно и не очень дорого

Итак, из чего делают каркас металлического стеллажа в гараж:

• Из металлического уголка с толщиной металла от 3-4 мм. Ширина полочки уголка — 25-45 см — в зависимости от планируемых нагрузок. Прочный, но металлоемкий материал, весит много, стоит дорого.
• Профильная труба (прямоугольная в сечении). При меньшей металлоемкости (толщина стенок меньше), по сравнению с металлическим уголком имеет лучшие характеристики по упругости (сложнее согнуть), более устойчива к кручению. Примерные размеры для стоек 50*50 мм или 40*40 мм, на поперечины 50*25 мм или 40*25 мм соответственно.
• Стойки делают из профтрубы, а поперечины из уголка. Толщина металла 2-3 мм, ширина полки — 25 мм и больше. Разворачивают уголок так, чтобы укладываемый настил был как в «гнезде».

Присмотритесь внимательно, как расположены уголки

Настил на полки делают из тех же материалов, что и для деревянного стеллажа (доска, фанера, ОСП, ДСП), только иногда добавляются еще нестандартные варианты, которые с деревянным каркасом используют резко из-за высокой массы — листовой металл.

Оптимальной для большинства регионов остается доска — надежный, не очень дорогой материал. Брать надо половую, без сучков (с минимумом сучков) толщиной от 21 мм. Обработать антисептиками, затем покрасить.

Плюс металлических полок — высокая надежность при малой толщине, минусы — цена, масса и «громкость». Их также надо красить, только сначала очистить от ржавчины, затем пройтись преобразователем ржавчины и грунтом, затем — красить и желательно в два слоя. Также, кстати, надо обрабатывать и металлический каркас. Тогда стеллаж в гараже не будет ржаветь.

Особенности сборки металлических стеллажей

Стеллажи из металла могут свариваться или собираться на болты. Со сваркой обычно вопросов не возникает. Если используется уголок, соединять можно внахлест — разница в 3-5 мм при укладке полок незаметна. При желании, можно вырезать лишнее в одной из полочек, сварить встык, но подрезка занимает много времени, а особой разницы вы все равно не увидите.

Как вырезать уголки для ровного соединения

Со сборкой каркаса для стеллажа на болтах порядок такой: сначала собирают отдельно квадраты боковин и полок, затем их скручивают вместе. На каждое соединение желательно не менее двух болтов — для большей жесткости (меньше люфтит).

Если своими руками  собираются стеллажи для гаража из профильной трубы, порядок работы другой. Сначала собирают боковины, к ним крепят короткие поперечины. Получаются два прямоугольника с перекладинами. Потом они соединяются поперечинами.

Способы болтового соединения профильных труб

Как можно сделать соединения смотрите на фото. В одном случае сварка все-таки нужна — приварить «подпяточник», в другом можно обойтись без нее — вырезать «уши», загнуть и за них цеплять.

Есть еще один способ — специальные краб-системы. Это металлические пластины со сформованными под профиль выемками. В пазы закладываются трубы, потом две пластины стягиваются болтами.

Краб-системы для профильных труб

Очень большие нагрузки такое соединение вряд ли выдержит, зато есть неоспоримы плюс — не надо сверлить кучу отверстий в металле. В профилированной трубе это, безусловно, проще, чем в толстостенном уголке, но все равно отнимает много времени и сил.

Кстати, болты используются М8 или М6, соответственно под них требуются большие отверстия. Проще сначала просверлить тонким сверлом, затем расширить до нужного размера толстым. Но даже при таком порядке вам понадобиться солидное количество сверл. Чтобы они меньше перегревались и реже ломались, рядом поставьте банку с водой, туда опускайте периодически сверло.

Компоновка, схемы, чертежи, идеи

В гараже нужен не только стеллаж, но еще необходим верстак и стенд для ручного инструмента — всевозможных ключей и другой мелочевки, которой много и придумать какое-то определенное удобное место хранения сложно.

Верстак можно сделать по центру стеллажа. Это удобно — все необходимое будет под рукой, не придется постоянно ходить к полкам.

Стеллажи для гаража с верстаком удобны

Верстак может быть частью системы, а можно сделать два отдельных модуля, между которыми установить требуемый стол. Если такое расположение не понравится, можно будет поменять конфигурацию — хоть углом поставить.

Что касается стенда для инструмента. Есть заводской вариант — перфорированный лист металла с навешиваемыми на него держателями. Идея очень неплоха за исключением цены.

Удобно))

Как обычно, есть и несколько самоделок (какой же гараж без них) на ту же тему. Идеи просты в исполнении, может, не настолько элегантны, но удобны:

• На доски, лист ДСП, фанеры, набить гвоздей под каждый инструмент. Чтобы не путаться куда что повесить — обвести инструмент на месте и закрасить каким-то цветом.

  Все в порядке и на своем месте

• Для более тяжелого оборудования — больших ключей и т.д. можно использовать сетку, на которую наварить из поволоки крючки. Сетку прибить на стену.

  Вариант для более тяжелых и громоздких инструментов

• Сделать планку с прорезанными в ней отверстиями, в которые опускаются инструменты.

  Этот стенд для инструмента сделать своими руками совсем несложно

И при желании, все это можно поставить на колеса — сделать стенд для инструмента передвижным. Это а тот случай, если в теплое время года вы предпочитаете работать с машиной на улице.

Можно легко откатить куда требуется

Ну, и для вдохновения…чтобы вообще все инструменты были на месте))

Полный порядок))

чертежи, схемы и интересные варианты изготовления

Главное предназначение гаража заключается в хранении авто. Однако это не мешает автовладельцам использовать его и для других целей: хранения консервации, инструментов, бытовой техники, ненужных вещей, автомобильных запчастей. Со временем в помещении скапливаются горы различных хозяйственных принадлежностей. Гараж медленно превращается в хаотичную свалку, места становится все меньше. Это знак – пора грамотно организовать пространство, путем установки полок в гараже. Они позволят рационально поместить вещи, сэкономить полезное пространство, улучшить интерьер помещения.

Гараж с удобной системой хранения, когда все на своих местах

Стеллажи в гараже своими руками сделать довольно просто. Нужно подготовить инструменты, купить некоторые материалы, освободить несколько часов от работы. В этой статье мы рассмотрим подробную инструкцию, некоторые советы, рекомендации по обустройству такой конструкции.

Стеллажи с полками для хранения

Сварной, болтовой стеллаж: что лучше?

Допустимые нагрузки на самодельные полки в гараж

Перед планировкой полок для гаражного помещения нужно определить более удобный способ их крепления. Сегодня наиболее популярны два способа: сварной, болтовой. Сварная технология используется обычно для металлических конструкций, болтовая – деревянных. Обе технологии служат исправно. Такие полки в гараже удобны в процессе эксплуатации, выдерживают большие нагрузки. Однако они имеют некоторые недостатки.

Один из вариантов стеллажей с каркасом из профильной трубы и полками из фанеры

Сварные полки являются неразборными. При изменении плана гаража, его назначения, просто разобрать изделие не выйдет. Транспортировать сварные полки тоже неудобно. Их вес может превышать сотню килограмм. Главный плюс такой конструкции заключается в ее надежности. Сварочные швы крепко фиксируют элементы между собой. Добиться их разрушения совсем непросто.

Деревянный стеллаж для гаража соединять лучше на гвозди, а не на саморезы, так они меньше разбалтываются

Болтовые стеллажи менее устойчивые. Они не могут обеспечить достаточную жесткость. Для устойчивости конструкцию приходится дополнительно крепить к стене. Однако есть существенный плюс у такого способа крепления – мобильность. Полки можно будет разбирать, собирать, делать навесные полки различного размера. Дать однозначный ответ на вопрос, какая из технологий лучше, невозможно. Каждому человеку будут важны свои собственные параметры.

Определяемся с конструкцией

Схема простейшего стеллажа в гараж

Сделать стеллажи в гараже своими руками довольно просто. Самое главное – четко определить собственные желания, потребности, заранее распланировать дизайн, вид конструкции. Такие задачи будут под силу любому, особенно при наличии большого желания сделать что-то своими руками.

Чертеж стеллажа из труб с деревянными полками

Конструкция стеллажей имеет три элемента: вертикальные стойки, полки, перекладины. В некоторых случаях используются поперечные затяжки. Они не обязательны. Нужны только для увеличения жесткости каркаса. Для определения точного варианта конструкции будущего стеллажа следуйте таким рекомендациям.

• Глубина, высота полок – произвольная. Эти параметры выбираются только исходя из предназначения нишей. Каждая полка может быть предназначена для хранения определенного вида вещей. Все это лучше решить заранее;
• Расстояние между вертикальными стойками нужно выбирать исходя из жесткости материала. Для очень тяжелых принадлежностей расстояние должно быть около 1,5 метров. Для стеллажа большой длины нужно подготовить промежуточные вертикальные стойки. Они сделают систему более устойчивой;
• Нижние полки должны находиться на некотором расстоянии от пола. Примерно на 50-70 см. На них следует хранить тяжелые предметы. Оптимальной высотой остальных полок будет 37 см. Это наиболее рациональная высота, часто использующаяся при изготовлении любой мебельной конструкции.

Чертеж металлической стойки для гаража

Определиться с конструктивными особенностями всегда легко. Владельцы гаража просто учитывают габариты, особенности вещей, которые будут храниться в конструкции.

Вариант для небольшого гаража с верстаком

Немного сложнее выбрать дизайн изделия. Гараж предназначен для практичных целей. Однако это не значит, что его интерьер должен быть скучным, некрасивым. В гаражном помещении легко можно сделать привлекательный интерьер за небольшие деньги. В частности, украсить дизайн стеллажа можно обычной краской. Сегодня есть краски, предназначенные для любых материалов. Цвет для покраски должен подходить к общей цветовой гамме помещения. Неким украшением станут цветные пластиковые боксы для хранения принадлежностей, инструментов. Они стоят недорого, позволяют навести идеальный порядок.

Прозрачные и разноцветные пластиковые боксы для полок в гараже

Выбираем материал

Прочные металлические полки в гараж

Деревянные полки в гараже, сделанные своими руками

Для дизайна, устойчивости каркаса, практичности эксплуатации конструкции огромную роль играет выбор основного материала. Стеллаж можно сделать из разного сырья, имеющего свои преимущества, недостатки. Рассмотрим основные виды материалов, их особенности в таблице.

Материал	Преимущества, недостатки
Металл	Многие автовладельцы отдают предпочтение именно металлу за его долговечность. Такой материал прочен, может выдержать большие нагрузки. Оказывать на него негативное воздействие может только повышенная влажность. При нормальном климате металлические конструкции будут служить практически вечно. Также плюсом такого сырья является простота ухода. Изделия нужно будет периодически просто протирать тряпкой для поддержания чистоты. Главный минус металла – его высокая цена. Однако у многих есть ненужные куски металла на даче, у знакомых. Состыковываются металлические элементы обычно при помощи сварочного аппарата. Использовать его без должного опыта не рекомендуется.
Дерево	Дерево – благородное, полезное сырье. Из него получаются отличные навесные полки, стеллажи, системы хранения. Древесина очень благоприятно влияет на дыхательную систему человека, имеет привлекательный внешний вид, проста в процессе обработки. При изготовлении систем хранения можно использовать дуб, сосну, березу. Закреплять каркас следует только при помощи металлических болтов. Древесина стоит относительно недорого. Ее можно приобрести в любом строительном гипермаркете. Минусом этого варианта является сложность в уходе. Дерево пачкается, может темнеть, гнить. За ним постоянно следует ухаживать. Это не всегда удобно. Для уменьшения таких негативных последствий рекомендуется применять специальные пропитки.
Пластик	Хороший вариант для хранения различной мелочи, легких по весу принадлежностей. Пластик стал использоваться для изготовления полочек относительно недавно. Он выдерживает не больше 75 кг. Это стоит учитывать! Плюсом пластика является небольшой вес, мобильность, легкость ухода, невысокая цена. Минусом – хрупкость. Его легко повредить, побить. Для хранения металлических инструментов пластик не подойдет.
Комбинация из двух материалов	Например, дерева и металла. Это отличный вариант для создания многофункциональной системы хранения. Таким образом можно сэкономить, разнообразить дизайн гаража, упростить процесс изготовления конструкции. Сочетать можно практически любые виды сырья.

Стеллаж металлический, сборно-разборный с пластиковыми контейнерами

Преимущества создания своими руками

Многие задаются вполне логичным вопросом: лучше сделать полки в гараже своими силами или купить готовый вариант на рынке? Рассмотрим главные плюсы самостоятельного создания гаражной системы хранения.

Разборные стеллажи имеют эстетичный вид и удобны для монтажа-демонтажа

Возможность разработки уникального дизайна. Для многих автовладельцев гараж является настоящей гордостью. Ставить в него некрасивую мебель не хочется. Стандартные полки тоже мало привлекательны. В этом случае за работу можно взяться самостоятельно, придумав уникальный дизайн. Идеи для воплощения можно посмотреть в интернете. Но лучше дать волю собственной фантазии.

Идея обустройства гаража изнутри своими руками

Сделать навесные полки, стеллажи своими силам не так сложно, как кажется. Такая задача будет под силу любому мужчине, имеющему хотя-бы минимальный опыт работы с инструментами.

Процесс изготовления не займет много времени. Нехватка свободного времени – основная причина, по которой автовладельцы приобретают мебель для гаража в магазине. Однако для изготовления системы хранения не требуется огромных временных затрат. Достаточно выделить несколько часов, позвать на помощь друга.

Самодельные полочки и стеллажи под нужды владельца гаража

Полочки можно сделать по личному плану. Только сам автовладелец знает какого размера, глубины, высоты нужны ему полки. Найти идеальный вариант в магазине практически нереально. В гипермаркетах все стандартно. Лучше приложить немного усилий, потратить время, но создать максимально практичную вещь.

Небольшие финансовые затраты. Складская мебель стоит довольно дорого. Даже самые простые модели обойдутся в крупную сумму. Самостоятельное изготовление – лучшее решение в целях экономии средств. Многие необходимые запчасти можно найти у себя в хозяйстве.

Шкаф, встроенный в стеллажную систему в гараже

Необходимые инструменты

Необходимые инструменты для изготовления полок

Чтобы процесс изготовления полочек занял минимум времени, следует заранее подготовить инструменты. Понадобится не так много: набор гаечных ключей, пассатижи, ножовки по дереву, металлу, молоток, отвертка, перфоратор, электролобзик, болгарка. Все перечисленные наименования есть практически у любого хорошего хозяина. Набор основных материалов будет зависеть исключительно от выбора каждого отдельного человека. Это может быть фанера, металлические трубы, бруски, ДСП, пластик, многое другое.

Популярные варианты полок для хранения инструментов в гараже

Процесс изготовления: пошаговая инструкция

1. Подготовка места работы. Изготовление стеллажа – пыльная работа. Нужно много места. Для этого машину из гаража лучше убрать. Пленкой следует накрыть инструменты, дорогостоящие вещи. Далее нужно подготовить инструменты, положить их рядом. Желательно заручиться помощью друга. Вдвоем работа будет выполнена максимально быстро.
2. Подготовка плана. Для легкости работы план стеллажа лучше начертить заранее на простом листочке бумаги. Там же нужно отметить замеры каждой полки. При подготовке плана нужно учитывать конкретные вещи, которые будет храниться на полочках. Не обязательно делать стандартную конструкцию. В одной системе можно совместить несколько разных элементов.

   Держатели и сетчатые полки

   Монтаж сетчатых полок на боковой стенке гаража – быстрый вариант для нетяжелых предметов

3. Покупка основного сырья. Это может быть дерево, металл, пластик. При выборе стоит учитывать особенности материала, его максимальную нагрузку, практичность. При покупке не стоит экономить, выбирая сырье низкого качества. Оно прослужит недолго, принесет массу проблем в процессе эксплуатации.
4. Нарезка элементов каркаса. Основные элементы может быть изготовлены из деревянного бруска, стального уголка, обычной трубы. Стойки, усилители, перекладины вырезаются при помощи электролобзика, дисковой пилы.

   Изготовление стеллажа начинаем с основания

5. Нанесение разметки на стойки. Вертикальные элементы нужно разметить. Это поможет в дальнейшей установке перекладин.

   Делаем пазы для полок фрезером

6. Сверления отверстий. На разметке при помощи дрели делаются аккуратные отверстия. Это характерно при использовании болтового крепежа. При выборе сварного каркаса все элементы состыковываются швами. При отсутствии должного опыта швы могут выйти некрасивыми. Также при работе со сваркой важно соблюдать технику безопасности. Об этом подробнее необходимо прочесть в инструкции к сварочному аппарату.

   В пазы устанавливаем полку и дополнительно крепим саморезами

7. Изготовление самих полочек. Для них обычно выбирается фанера, доски, ДСП. Важно в точности соблюсти замеры.
8. Сбор каркаса, фиксация полочек на каркасе. Каркас собирается постепенно: сначала боковые стойки, потом перекладины, затем усилители. Только потом полочки. Они крепятся при помощи болтов, саморезов. Крепление должно быть прочным.

   Устанавливаем стеллаж на основание

9. Придание привлекательного внешнего вида. Готовый стеллаж можно покрасить, декорировать авторской ковкой, обклеить пленкой. Выбор дизайнерских аксессуаров сугубо индивидуален. При этом стоит только не забывать про практичность.

Видео: Стеллажи в гараж своими руками. Сборно-разборные / Demountable Garage Storage Shelves. DIY.

50 интересных вариантов оформления полок в гараже:

Предыдущая

Полки и стеллажиУгловая полка для икон — душевный подарок и элемент интерьера, созданный своими руками

Следующая

Полки и стеллажиКак сделать полки для цветов на подоконник

Полки в гараже своими руками: материалы, сборка и отделка

На чтение 8 мин. Опубликовано 28.02.2020

В гараже часто хранится много инструментов, запасных частей для автомобиля, да и просто предметов, которым не нашлось места дома. Чтобы оптимизировать их хранение, можно сделать полки для вещей своими руками.

В гараже часто хранится много инструментов, запасных частей для автомобиля, да и просто предметов, которым не нашлось места дома. Разумеется, для более удобного пользования этими вещами их необходимо грамотно организовать. В этом помогут гаражные полки. Поговорим более подробно, как соорудить своими руками сборные стеллажи в гараже или сарае.

Определяемся с конструкцией

Перед тем, как приступать к сборке, необходимо определиться с их конструкцией. На этом этапе работ необходимо решить следующие вопросы:

• каким будет общее количество отделений для хранения предметов;
• каких типов будут полки;
• будут ли в конструкции присутствовать другие элементы (например, нижние закрытые ящики, небольшой шкаф).

Также необходимо определить, в каком месте будет находиться сооружение. Выбор его расположения зависит прежде всего от удобства пользования гаражом. Конструкция должна стоять таким образом, чтобы:

• не мешать движению транспортного средства внутри помещения;
• не препятствовать передвижению людей;
• не ограничивать внутренне пространство гаража.


Следующий момент – тип и количество креплений. Что касается разновидности крепеж, то чаще всего используют дюбели. При этом к стеллажам их крепят двумя различными способами.

• Напрямую. Это подразумевает просверливание отверстия в одной из стоек и ввинчивание шурупа в дюбель через него. Надежный, но не очень удобный в реализации способ. Обычно его используют, когда собирают стойку из металлопрофиля (хотя для деревянной конструкции он тоже подходит)
• С помощью уголков. Способ подразумевает использование стальных уголков. Он обеспечивает чуть меньшую прочность и требует большего количества шурупов и дюбелей. Используют его при сборке деревянной конструкции. С уголками работать легче, чем с просверливанием напрямую. Кроме того, их легче прикреплять к поверхности пола.

Количество мест крепления стеллажей к стене напрямую влияет на их прочность. Чем чаще расположен крепеж, тем выше общая надежность. Но и тем больший объем работы придется выполнить.

Чтобы облегчить процедуру сборки, после того как с конструкцией определились, неплохо начертить наглядную схему будущих полок, на которой будут видны:

• общая геометрия;
• расположение;
• количество и типы полок;
• способ и место крепления к стенам и потолку.

Требования к полкам

Когда с конструкция гаражной мебели выбрана, необходимо продумать размер своей самоделки. Вот несколько советов, которые помогут это сделать.

• Глубину выбирают исходя из потребностей владельца гаража. На практике это означает, что она должна быть такой, чтобы смогла вместить предметы, которые планируется хранить в полке. Каждый из стеллажей может иметь разную глубину и быть предназначен для размещения разных вещей. Иными словами, тут все индивидуально.
• Расстояние между вертикальными стойками системы. Главное назначение вертикальных стоек – это придание прочности. Поэтому расстояние между ними подбирается исходя из того, какой материал используется для сборки и предметы какого веса планируется разместить на полках. Например, для деревянных стоек, на которых будет храниться инвентарь среднего веса (по 15 – 10 кг на полку) оно должно составлять 1 – 1,5 метра. При такой же массе вещей для стоек из алюминиевого профиля такое расстояние не должно превышать 0,8 – 0,9 метра, так как они могут погнуться.

• Расстояние от нижних стеллажей до пола. Расстояние между полом и нижними полками должно составлять 30 – 40 сантиметров. Это обусловлено несколькими причинами. Во-первых, так будет легче убираться в гараже. Во-вторых, так проще достать закатившийся под стеллажи предмет. В-третьих, под полками можно разместить дополнительные емкости для хранения вещей или сбора мусора. Если сделать полки более низкими, все это будет недоступно. Если более высокими – будет потеряна часть эффективного пространства, которое можно использовать.

Какой материал выбрать

Чаще всего полки в гараже собирают из следующих материалов:

• дерево;
• металлической профильной трубы.

Дерево – самый доступный и простой в обработке материал. Стоит он недорого, а работа с ним относительно проста и не требует специальных навыков. Кроме того, дерево отличается большой прочностью. Также оно хорошо переносит серьезные нагрузки, поскольку гораздо эластичнее металла – там, где сталь погнется или сломается, дерево, скорее всего, спружинит.

Однако у древесины есть и недостатки. Главный из них – непродолжительный срок службы. Со временем она рассыхается или начинает гнить. Это происходит под воздействием резких перепадов температур (которые нередки в неотапливаемом гараже), а также из-за повышенной влажности. Продлить срок службы дерева можно с помощью обработки специальными средствами или правильного подбора материала, но рано или поздно оно все равно придет в негодность.

Второй по популярности материал – металлопрофиль. Чаще всего используют:

• стальной;
• алюминиевый.

Первый достаточно прочный и долговечный, однако имеет большую массу и сложен в обработке. Второй гораздо легче и проще обрабатывается, но не имеет такой прочности, — алюминиевый профиль вполне может погнуться, если будет подвержен очень большой нагрузке.

Также многие в попытке сэкономить собирают полки из ПВХ-профиля. Нужно учитывать, что такой вариант подходит только для хранения относительно легких предметов. Если создать серьезную нагрузку на какой-либо из элементов ПВХ-конструкции, он попросту не выдержит и сломается. Поэтому для хранения колес и других тяжелых вещей стеллажи из ПВХ не годятся совсем.

Если уж необходимо сэкономить средства, то лучше применить комбинированную схему, в которой часть полок будет изготовлена из прочного материала, а другая часть – из ПВХ. Она подойдет для хранения разных гаражных мелочей.

Комбинировать между собой можно и другие материалы. Например, древесину и металл. Часто стойки для стеллажей изготавливают из стальной профильной трубы, а сами полки – из досок. Это помогает сэкономить средства, а также оптимально подобрать необходимые свойства конструкции.

Необходимые инструменты

Для изготовления полок из дерева потребуются следующие инструменты и материалы:

• дрель;
• лобзик или болгарка;
• рулетка;
• карандаш;
• шурупы с дюбелями для крепления системы стеллажей к полу и стене;
• стальные уголки (при необходимости).


Если под рукой нет ни болгарки, ни лобзика, их можно заменить обычной ножовкой. С ее помощью тоже вполне можно разрезать материал на необходимые части, хотя это будет дольше и несколько сложнее.

дрель

Набор инструментов и материалов для сборки полок из металлического профиля будет немного отличаться. Вот что потребуется:

• дрель;
• болгарка;
• рулетка;
• карандаш;
• шурупы с дюбелями для крепления системы стеллажей к полу и стене;
• болты и гайки для соединения элементов металлопрофиля;
• уголки из металлопрофиля для соединения отдельных элементов между собой.

Чтобы не ошибиться с вертикальным расположением конструкции, в обоих случаях во время работы потребуется уровень. Особенно остро он необходим, если систему стеллажей планируется крепить к стене.

болгарка

Пошаговая инструкция

Для того, чтобы самостоятельно собрать систему для хранения вещей в гараже, необходимо совершить следующие шаги.

• Замеры. На этом этапе измеряют участок гаража, где будет располагаться конструкция. Это необходимо для того, чтобы определиться с ее размерами и вырезать заготовки нужной величины.
• Чертеж. Следующий этап – составление подробного чертежа с указанием размеров будущей конструкции. Он поможет во время сборки. Стоит отметить, что если владелец гаража уверен в своем глазомере, то без чертежа вполне можно обойтись. Но делать этого не рекомендуется – он существенно облегчает работу и страхует от ошибок во время нее.
• Подготовка материалов. Следующий этап работ заключается в нарезке материалов на детали необходимой длины. Если речь идет о дереве, то ее выполняют болгаркой, лобзиком или, в крайних случаях, ручной ножовкой. Эти же инструменты можно использовать для обработки ПВХ. Если используется металлический профиль, подойдет только болгарка. Кроме того, его можно разрезать с помощью сварки. Но в данном случае необходимо иметь в виду, что место среза будет не таким ровным, как если бы он был сделан болгаркой.

• Сборка конструкции. На этой стадии работ подготовленные на предыдущем этапе детали собирают в единое целое. Начинают с установки вертикальных стоек. Их крепят к полу и стене с помощью дюбелей и шурупов. Это существенно увеличивает надежность системы хранения. Затем на вертикальные элементы устанавливают направляющие для горизонтальных полок. Если речь идет о дереве, это делают с помощью шурупов, небольших прямоугольных брусочков или стальных уголков. Если используется металлический профиль, то элементы соединяют между собой с помощью болтов и гаек. Когда направляющие смонтированы, на них располагают сами полки. В самом конце устанавливают дополнительные элементы конструкции (выдвижные ящики, дверцы шкафчиков, если они предусмотрены, и так далее).
• Обработка. Это – завершающий этап работ. Конструкции из металлического профиля обычно вообще не обрабатывают. А вот дерево лучше покрыть защитным составом, который нейтрализует воздействие неблагоприятных факторов и значительно продлит срок службы стеллажей. В его роли может выступать морилка или лак. Также существует более дешевый, но менее эффективный вариант – масляная краска. Конструкции из металла тоже можно обработать. Для этого отлично подойдут эмалевые краски или специальные антикоррозийные составы. Они предотвратят появление ржавчины на стали или слоя окисла на алюминии.

На этом сборка полки окончена. Теперь ее можно использовать по прямому назначению.

Видео

Конечно, прочитать о том, как собрать стеллажную систему для гаража, это хорошо. Но для многих – недостаточно, так как не дает наглядного представления о том, как проводятся работы. Поэтому предлагаем к просмотру 2 видеоролика.

Здесь наглядно показано, как сконструировать стеллажную систему для гаража из дерева своими руками:

А в этом видео рассказывается, как собрать аналогичную конструкцию из металлического профиля:



Как обустроить гараж полками и стеллажами своими руками, фото, идеи

1. Блог
2. Советы

Гараж используют не только по прямому назначению – хранение автомобиля и его принадлежностей. Нередко в гараже хранят строительные инструменты, вело- и мототехнику, вещи и даже консервированные банки. В общем, из дома приносят все то, что не поместилось или не используется часто.

Все бы ничего, только гараж становится похож на складское помещение, в котором сложно передвигаться и что-либо найти. В этом случае проблему можно решить правильной организацией пространства и установкой дополнительных полок и стеллажей.

Оборудование гаража полками для инструментов и стеллажами лучше доверить профессионалам, но можно обойтись и собственными силами. Расскажем, как это сделать.



Как сделать полки в гараже своими руками

Для начала необходимо определиться с размерами полок и стеллажей, которые будут зависеть от формы самого гаража. Вам нужно разработать чертеж или схему гаража, выбрать место для конструкций и обзавестись всеми инструментами и материалами.

Вам понадобятся механические инструменты, расходники и электрооборудование.

Механические инструменты	Расходные материалы и крепежи	Электрооборудование
Набор гаечных ключей, отвертка с набором бит, набор гаечных ключей, отвертка с набором бит, молоток, пассатижи, ножовка по дереву, ножовка по металлу.	Обыкновенные болты, гайки и шайбы, стяжные гайки, анкерные болты, пружинные шайбы, металлопрокат, пластиковые дюбеля, шпильки резьбовые, винты с шестигранной головкой и крупным шагом.	Болгарка, перфоратор, дрель, электролобзик.



Из чего делать стеллаж и полки, из металла или дерева?

На фото: специалист ГаражТек за работой с пилой

Далее, следует выбрать из какого материала будут сконструированы полки и стеллажи для хранения инструмента в гараже. Как правило, для таких конструкций используют дерево и металл. Фанеру, камень практически не используют: фанера не отличается особой прочностью, а камень слишком тяжелый и сложный для обработки материал.

Так что же выбрать?  Металл или дерево? Прежде чем ответить на данный вопрос и сделать выбор, необходимо рассмотреть все плюсы и минусы этих материалов.

Критерии	Металл	Дерево
Стоимость	Металлическая конструкция обойдется дороже деревянной	Деревянное изделие выйдет дешевле в отличие от металлического изделия
Обработка	Для данного материала понадобится сварочная обработка	Обработка данного материала проще, дерево не требует сварочных работ
Температурный режим	Металл является более устойчивым материалом к изменения температуры	Дерево подвержено к деформации при изменении температурного режима
Дополнительная обработка	Дополнительная обработка металла не обязательна. Металлическое изделие можно дополнительно обработать от коррозии и ржавчины	Обработка деревянной конструкции лакокрасочными покрытиями обязательна от гниения, деформации и вреда насекомых.
Прочность	Металл является более прочным материалом	Дерево — менее долговечный материал

Дополнительно можно скомбинировать эти материалы для обустройства гаража. К примеру, стеллажи сделать из металла для тяжелых вещей и напольного размещения, а настенные полки сделать из дерева для более мелких и легких предметов. А также для оборудования гаража подойдут полки из металлического уголка.

Металлические полки для гаража будут более износостойкими. К тому же, если дополнительно нанести на такие полки специальное покрытие от ржавчины и коррозии, то они прослужат еще десятки лет. Однако металлические полки в гараж по весу будут уступать деревянным.



Как организовать полки под потолком в гараже

На фото: система хранения в виде подвесных полок от ГаражТек

Для создания подвесных полок, во-первых, следует начертить схему изделия. Во-вторых, сделать отметки на потолке, где будет располагаться крепежная установка полки. И, в-третьих, подготовить все необходимые материалы и инструменты.

Сначала понадобится установить крепежную систему. Для ее установки подготавливаются четыре анкера, болты с шайбами и резьбовые шпильки. Перед монтировкой крепежной системы перфоратором высверливаются отверстия в потолке и удаляется пыль из отверстий. Далее, вкручиваются шпильки с помощью конусной гайки. Со стороны помещения с использованием затяжки гайки осуществляется монтаж подвесной полки.

Впоследствии, чтобы конусная анкерная гайка не сдвинулась и не вылетела ее можно доработать молотком. Если применять анкер с внешней гайкой, то соединение шпильки и болта осуществляется через широкую стяжную гайку-муфту. Полка устанавливается на шпильки, которые свисают с потолка. Таким образом, болты будут фиксировать полку сверху и снизу.



Плюсы и минусы подвесных полок

Подвесные полки в гараже создают дополнительные места для хранения и не загромождают нижние ярусы гаража, при этом их легко сделать и установить.

К минусам можно отнести нестабильность конструкции. Решить такой недостаток изделия поможет металлический уголок. В данном случае с одной стороны уголок прикрепляется к стене, с другой стороны уголок прикрепляется к основанию полки. В итоге подвесная полка фиксирует полностью. Помимо того, металлический уголок создаст дополнительную прочность для навесной конструкции, что скажется на ее долговечности.



Как сделать навесные полки и стеллажи

При создании навесных полок опять же следует создать чертеж, выбрать место фиксации таких полок и подготовить все необходимые материалы. Навесные полки могут быть как открытыми, так и закрытыми.



Открытые навесные полки

На фото: система хранения в виде открытых навесных полок от ГаражТек

Для того чтобы повесить открытую навесную полку, понадобится подготовить стены гаража с помощью оштукатуривания. Штукатурка предотвратит образование конденсата на стенах, что сохранит прочность и долговечность полки в гаражной мастерской.

Определившись с местом фиксации открытых полок, необходимо высверлить отверстия в стене с помощью перфоратора или дрели и очистить отверстия от пыли.

В такие отверстия вставляется пластиковая пробка. Обязательно пробка должна фиксироваться плотно, иначе полка держаться не будет. Далее, с помощью метизов закрепить проушины к стене, на которых будет зафиксирована открытая полка. На конечном этапе уже закрепить полку к проушинам с помощью дюбеля или самореза.

Следует отметить, что открытые полки не предназначены для хранения тяжелых инструментов и вещей.



Закрытые навесные полки

На фото: система хранения в виде закрытых навесных полок от ГаражТек

На начальном этапе фиксирования закрытой навесной полки необходимо также определить место расположения такой полки в гараже. Установка закрытой полки будет несколько отличаться от установки открытой полки, т.к. закрытая полка может хранить в себе более тяжелые предметы, соответственно и делать такую конструкцию следует более устойчивой, чтобы закрытая полка просто не обвалилась.

В данном случае поможет регулируемый мебельный навес. Анкерными болтами к стене фиксируется профильная планка и уже к профильной планке прикрепляется навесная закрытая полка с помощью мебельного навеса, который в свою очередь закрепляется к верхним внутренним углам закрытой полки. Такая конструкция будет выдерживать большую нагрузку и создаст эффект порядка в гараже.



Навесные щиты

На фото: система хранения в виде щита для инструментов от ГаражТек

Еще одним решением в борьбе за порядок в гараже может служить стенд или навесной щит для инструментов. На таком щите для инструментов можно хранить как строительные инструменты, так и дачные принадлежности, оборудовав стенд различными крючками и фиксаторами.

Установка такого стенда будет еще проще, чем установка навесных полок. Для фиксации стенда понадобится высверлить перфоратором или дрелью отверстия в стене и очистить отверстия от пыли. Опять же закреплять стенд лучше на оштукатуренную стену.

Далее, щит для инструментов прикручивается к стене четырьмя винтами и шляпкой под гаечный ключ. Такой стенд, как и открытая навесная полка, не предназначен для хранения тяжелых предметов.



Стеллажи

На фото: система хранения в виде стеллажей от ГаражТек

Навести порядок в гараже также поможет наличие стеллажей. Стеллажи можно соорудить из металла или дерева. Для металлической конструкции может понадобиться сварочная работа, а на это требуется дополнительное оборудование и соответственно навыки сварочных работ, т.к. стеллаж полностью будет изготовлен из прокатного уголка.

Для деревянных стеллажей особые навыки не требуются, но обязательно потребуется обработка дерева специальными покрытиями для защиты от гниения и вредителей. После обработки деревянных брусков и досок следует обязательно подождать до полного высыхания покрытия. Далее, стеллаж из досок и брусков закрепляется с помощью гвоздей или саморезов.

Стеллажи можно сделать более устойчивыми, закрепив их к стене или сделать мобильными, установив колесики на ножки стеллажа. Конструкцию на колесиках можно перемещать по гаражу, но для этого необходимо иметь ровный пол.

Закрепить стеллаж к стене можно таким же способом, как и навесные полки. Помимо того, подвесные стеллажи решают проблему нескольких отдельно взятых полок – такая конструкция несет целостный характер и дополнительно фиксируется для устойчивости.

В случае, когда нет возможности или желания заниматься ручной работой, а порядок в гараже обязателен, то можно доверить такую работу компании ГаражТек. ГаражТек оказывает полный комплекс профессиональных услуг по обустройству гаража и организации гаражного пространства с учетом пожеланий заказчика.



Схемы и чертежи

Одним из основных и важным моментом обустройства гаража полками и стеллажами является проектирование схемы и чертежа, на котором будут зафиксированы все параметры будущих конструкций.

Схемы и чертежи позволяют не ошибиться с размерами изделий и скомбинировать установку всех конструкций удобным способом с экономией пространства. Но не все обладают способностями архитектора, поэтому Компания ГаражТек даст консультацию и составит дизайн-проект с индивидуальными особенностями каждого гаража.

Готовый дизайн-проект от Компании ГаражТек дает визуальный итоговый результат планируемой работы, учитывает все пожелания, отражает все реальные особенности с точностью до миллиметра и позволяет избежать ошибок при реализации.



На фото: готовый дизайн-проект гаража от ГаражТек



Идеи обустройства: фото и видео

Для каждого гаража в отдельности возможно применение смелых и практичных фантазии владельца. А готовые решения под ключ можно дополнить идеями обустройства гаража.



На фото: оснащенный системой хранения гараж после ремонта от ГаражТек



На фото: готовое решение обустройства гаража навесными полками и щитом для инструментов от ГаражТек



На фото: идея обустройства гаража для хранения велотехники от ГаражТек



как сделать стеллаж для инструмента или колёс своими руками, что понадобится, инструкции по изготовлению

Главная задача гаража – это хранение личного автомобиля и сопутствующих инструментов. При правильном обустройстве помещения можно рационально использовать пространство и с удобством проводить там время. Для хранения инструментов и других вещей нужно сделать стеллаж в гараж своими руками.

Важное условие для полноценной эксплуатации гаража — свободный доступ к любого вида инструментам.

Для чего нужны полки в гараже

Большим преимуществом комнат и мебели является многофункциональность и эргономичность. Поэтому большинство людей старается сделать из гаража не только место для хранения авто, но и мастерскую для хранения:

1. Запчастей автомобиля;
2. Сменные колеса;
3. Электрические и пневматические инструменты;
4. Жидкости для заправки деталей;
5. Приспособления для рыбалки, охоты, туризма или другого увлечения;
6. Моющие средства и другое.

Правильное обустройство помещения позволяет рационально использовать свободное пространство и значительно повысить ваш комфорт во время пребывания в его стенах.

Все эти вещи не должны валяться в полном беспорядке, их нужно упорядоченно систематизировать на специальных полках.

Для того, что легко найти необходимые приспособления быстро и без проблем, нужно правильно разложить вещи. Лучше всего следовать следующему принципу разделения: инструменты, длинные изделия, строительные материалы, электрические инструменты, мелкие приспособления.

Полки и стеллажи помогают грамотно расположить все инструменты на ограниченной площади и добавляют в интерьер больше эстетики и упорядоченности.

Выбирать размеры полок нужно в зависимости от количества вещей, их назначения и габаритов. А также стоит обратить внимание на то, как часто используется то или иное приспособление. Чем чаще, тем ближе и доступнее она должна находится.

Важно, чтоб в гараже был порядок, ведь это не только поможет нам лучше ориентироваться при поиске различных вещей, но и сэкономит достаточно много пространства при правильном подходе.

Из каких материалов делают стеллажи в гараж

От этого условия зависит срок службы конструкции. Обычно используется древесина и металл. Рассмотрим, из какого материала можно сделать полки для инструментов в гараже своими руками.

Материал для изготовления стеллажа зависит от того, где и как вы собираетесь его размещать.

1. Металл. Он долговечен, прочен и выдерживает любые нагрузки. Но при излишней влажности, быстро начинает портиться без предварительной антикоррозийной обработки. Ухаживать за такой конструкцией очень просто, нужно лишь протирать от пыли и обрабатывать нержавейкой;
2. Древесина. Их него лучше делать навесные полки. Для тяжелых конструкций не подойдет. Лучше всего остановить свой выбор на дубе, сосне или березе. Закрепить доски лучше при помощи железных уголков. В темном и сыром помещении это не лучший вариант, так как спустя некоторое время дерево начинает гнить;
3. Пластик. Отлично подойдет для хранения вещей небольшого веса. Например, в виде контейнеров или ящичков. У пластика малый вес, что позволит свободно перемещать конструкцию. Но у данного материала есть существенный минус – это его хрупкость. При небольшом физическом воздействии он легко ломается;
4. Комбинация нескольких материалов. Обычно это металл и дерево. Это самый оптимальный вариант, так как в совокупности можно получить максимально качественную и долговечную конструкцию.

Если вы планируете соорудить большой стеллаж для хранения тяжелых предметов (например, шин), то оптимально будет использовать стальную конструкцию.

Кроме того, можно использовать подручные предметы: пластиковые контейнеры, горшки под цветы и так далее.

Важно! При выборе материала в первую очередь нужно опираться на его прочности и долговечность.

При необходимости можно купить уже готовые полки или же изготовить самостоятельно.

Если провести грамотную обработку дерева, то такие полки прослужат в гараже достаточно долго, и жаловаться на них вам не придется.

Варианты конструкций

Чтобы правильно организовать пространство, нужно выбрать подходящие полки. При выборе того или иного варианта, рекомендуется следовать следующим рекомендациям: глубина и ширина полок должны быть удобны для использования, они могут быть произвольными; расстояние между полками не должно быть меньше метра; не стоит вешать их слишком низко. Теперь рассмотрим основные разновидности.

Алюминий не так хорошо справляется с весовыми нагрузками, как сталь, но пожаробезопасен и не боится влаги.

Болтовая

Этот вариант лучше всего подойдет для хранения вещей с небольшим весом. Для того, чтобы конструкция обладала большей устойчивостью ее нужно при помощи болтов и уголков прикрепить к стене. Плюсом является возможность легко и быстро перемещать полку.

Главный козырь такой полки — мобильность. Все детали скрепляются между собой болтами, и при необходимости легко демонтируются.

Сварная

Существенным минусом является то, что ее невозможно разобрать при необходимости. Но сваренная из металла полка очень надежна и долговечна, способна выдержать практически любые нагрузки. Для ее изготовления используются металлические трубы, которые соединяются сварочным аппаратом.

Используется для создания больших стеллажей из металла. Обладает безупречной надежностью и способностью выдерживать даже самые серьезные нагрузки.

Комбинированная

Используются сразу для метода. Например, первоначально полка сооружена при помощи болтов, а потом к ней была приварена еще некоторая частью. Отлично подойдет для большого гаража.

Обычно встречается в просторных гаражах и технических помещениях для ремонта автомобилей.

Как сделать обычную полку из дерева своими руками

Для того, чтобы сделать стеллаж для инструментов своими руками, нужно провести соответствующие замеры, чтобы определиться с размерами конструкции. Рекомендуется составить чертеж, в котором будет точный макет, размеры, используемые инструменты и пошагово расписанное выполнение работ.

Проведите все необходимые замеры в помещении, чтобы определиться с габаритами будущей полки.

При составлении эскиза нужно учитывать следующие параметры:

• Расстояние между соседними полками около 40 сантиметров;
• Ширина стеллажа должна быть не более полуметра, чтобы можно было без проблем достать необходимый инструмент;
• Расстояние от нижней полки до пола должно быть не менее 80 сантиметров;
• Длина полки должна быть от полутора до двух метров.

Максимальная глубина — 50 сантиметров, если больше, то могут возникнуть затруднения с доступом к инструментам и нужным предметам.

Вторым этапом является выбор конструкции. Сейчас рассмотрим мастер-класс по монтажу гаражных стеллажей при помощи болтов.

Для этого понадобятся следующие инструменты: перфоратор, сверла, болты, дрель, доски и металлические уголки. Также понадобятся рулетка, карандаш или маркер, рулетка и материал для отделки.

Дерево требует более простых навыков для работы с ним, то же самое касается и инструментов.

Теперь стоит определиться с количеством полок. Их не стоит делать слишком много, так как вся конструкция может не выдержать слишком большого веса.

Можно приступить к сборке каркаса без полок. На стойки наносится разметка, и просверливаются отверстия для большей надежности.

Нанесите нужные разметки на стойки, если ваша конструкция размещается на полу, и просверлите отверстия для фиксации каркаса.

Обратите внимание! Лучше всего разместить всю конструкцию на полу, так можно будет с легкостью проверить правильность изготовления.

Теперь нужно соединить все детали. Прикрепите доски, заранее выпиленные подходящего размера, при помощи болтов и уголков. Для большей устойчивости прикрепите полку к стене.

Соедините элементы и установите цельную конструкцию. При необходимости закрепите ее на стене.

Время для заключительного этапа – отделка. Рекомендуется использовать лак для дерева и нержавейку для металла. Это не только придаст стеллажу привлекательности, но и улучшит некоторые свойства.

Инструкция по изготовлению сварных полок с металлическим каркасом

Эта конструкция отлично подойдет для хранения вещей с большим весом. Нужно учитывать, что изготовление требует применения сварочного аппарата. Для этого необходимо обладать определенными навыками. Если таких нет, то можно обратиться за помощью к специалисту. В таком стеллаже нет болтов, поэтому это цельное металлическое изделие, которые не ломается и его нельзя переделать.

Каркас изготавливается из уголка с полкой шириной в 1.5-2 сантиметра, его можно как прикрутить болтами к стойке, так и приварить.

Первым этапом является создание чертежа. Здесь необходимо отразить внешний вид, необходимые инструменты и материалы, последовательность работ и точные размеры. Чертеж можно создать самостоятельно на листе бумаги или при помощи специальной компьютерной программы. Если же все равно не получается выполнить этот этап самостоятельно, то можно прибегнуть к помощи Интернета. Здесь можно найти любой вариант с точными параметрами.

Готовые чертежи помогут изготовить полку в гараж своими руками правильно и сэкономить при этом драгоценное время.

Для каркаса возьмите уголки размером около 5 сантиметров. Обычно изготовление начинается с крепления к стене, так можно добиться большей надежности и намного легче проводить работы.

С помощью болгарки вырежьте элементы для каркаса и сварите их в единое целое. При помощи треугольника проверяйте, чтобы все крепления осуществлялись точно под углом в 90 градусов.

Во время сварки важно регулировать горизонтальность положения, иначе после окончания работы исправить неточность будет невозможно.

Полки нужно изготовить из стальных листов, ее толщина должна быть не более 0,5 сантиметров. От толщины будет зависеть вес конструкции, и возможность выдерживать объемные предметы.

Стальные листы привариваются к каркасу. Теперь можно приступить к отделке. Металл нужно обработать антикоррозийным раствором, а потом покрыть краской для металла.

После высыхания на конструкцию крепятся доски с помощью саморезов.

Специальные полки для хранения тяжелых вещей

Это тот же тип, который описан ранее. Вместо стальных листов, которые обладают слишком большим весов, можно использовать деревянные доски.

Следует обезопасить полки от гнили, воды и других неприятностей и предварительно промаслить и окрасить их.

Для этого нужно изготовить каркас, как описано ранее, но вместо приваривания листов из стали, при помощи болтов и металлических уголков нужно прикрутить доски. После этого они покрываются лаком для дерева.

Примеры обустройства полок в гараже своими руками

После изготовления стеллажа в гараже, можно приступить к его обустройству. Рекомендуется установить перекладины горизонтально вдоль полок, это позволит исключить возможность падения предметов с полок.

Если вы хотите иметь настенный стеллаж, просто зафиксируйте его вплотную к стене кронштейнами.

Постарайтесь максимально оптимизировать пространство, чтобы освободить место для свободного передвижения. Так, полочки можно устанавливать в углах. Очень удобно использовать небольшие контейнеры или баночки для хранения мелких принадлежностей.

Оптимальным вариантом является зона, которая находится дальше всего от дверей гаража, чтобы у водителя было пространство для въезда и перемещения.

Не стоит размещать полки на проходе: они должны располагаться по периметру помещения. Наверху лучше хранить то, что используется крайне редко.

Открытые полки и стеллажи отличаются возможностью постоянного свободного доступа к любому предмету.

Отлично будет смотреться доска с магнитами, на нее можно крепить ключи, отвертки и другое, что часто может понадобится. Доску с магнитами можно прикрепить горизонтально к полке: в небольшие баночки сложите гвозди или другие мелкие предметы, на крышку прикрепите магнит. При помощи магнита на крышке и на доске прикрепите детали друг к другу.

Стеновые модели фиксируются прямо на стене и ими можно пользоваться лишь с одной стороны.

Теперь вы знаете, как сделать полки в гараже. Они помогут отлично сэкономить пространство и организовать порядок в так называемой мастерской.

Видео: как сделать стеллаж в гараже своими руками

50 вариантов дизайна полок и стеллажей для гаража

САМЫЕ ЛУЧШИЕ гаражные полки DIY (прикрепленные к стенам)

Вам нужно больше места для хранения вещей в гараже, подвале или подсобном помещении? Знаете, чтобы убрать все эти сумки и походное снаряжение?

Вы нашли это — наш самый любимый план стеллажей для коммунальных служб — который строили тысячи раз. Его может построить любой человек, используя всего пару базовых электроинструментов, 2х4 и немного фанеры.

Просто 2х4 и фанера. Ничего особенного.

Особенность этой скромной гаражной полки заключается в том, КАК она сделана.

Это изменит вашу жизнь. Шутки в сторону. Это уже изменило мою.

Итак, вы начинаете со своей стены. Это должна быть стена, которую можно привинтить к стойке или иным способом прикрепить к стене. Если у вас нет такой стены, возможно, посмотрите эти планы.

Отметьте все стойки в стене и прикрепите полку 2х4 нужной длины к стойкам в стене, где бы вы ни хотели полку.

Да, просто прикрутите 2х4 к стене в любом месте, где вам нужна полка, какой бы длины она ни была.

Вы также можете использовать 2×4 (например, использовать два 8-футовых 2×4 вместо 16-футового) — просто убедитесь, что вы правильно прикрепили к стойкам в стене.

Используйте 3-дюймовые или более длинные шурупы (в зависимости от конструкции стены). Используйте уровень, чтобы прикрепить 2×4 к уровню стены. Я настоятельно рекомендую саморезы для дерева, чтобы облегчить заворачивание шурупов.

СОВЕТ: попробуйте сделать полки длиной 8, 12, 16 или 20 футов, чтобы оптимизировать использование фанеры и дерева.

Есть первый.

Это не сложно, правда?

Когда у вас будет первая, вы можете просто отмерить ее, чтобы прикрепить оставшиеся доски полки.

Могу я предложить рассчитать высоту полок, чтобы они соответствовали сумкам или тому, что вы можете хранить на этих полках?

СОВЕТ: Вы можете разрезать два деревянных лома 2×4 и использовать их в качестве распорок, чтобы найти высоту между досками полки 2×4.

Хорошо, вот где становится круто.

Затем прикрутите второй 2×4 к первому 2×4 такой же длины.

Да, просто прикрутите его прямо сверху.

Не ввинчивайте винт до упора, а вкладывайте только два винта в каждую плату.

Затем отрежьте ножки 2х4 по высоте верхней полки и прикрутите ко вторым 2х4 винтами 3 дюйма или короче.

Вам понадобятся ножки на каждом конце, а затем средние, в зависимости от вашего размаха. Стеллажи 2×4 могут занимать около 8 футов, поэтому мы добавили одну ножку для этого стеллажа длиной 16 футов.

Теперь открутите те винты, которые крепят вторые 2×4 к первым, и снимите всю переднюю часть стеллажа.

В этом нет необходимости, поскольку фанера наверху будет связывать второй комплект ножек с первым, но это может помочь при сборке. Мы разрезаем на 2 x 4 дюйма на 3 дюйма меньше, чем наши стеллажи из фанеры, отверстия для карманов Kreg Jigged с одной стороны и прикрепляем к первым доскам полки. Если у вас нет Kreg Jig, возьмите его, но до тех пор вы можете вкручивать винты под углом в первый ряд досок 2х4.

СОВЕТ: Чтобы оптимизировать использование фанеры, спланируйте полки шириной 12 дюймов, 16 дюймов или 24 дюйма. Затем вы можете разрезать фанеру на четыре полосы шириной 12 дюймов, три полосы шириной 16 дюймов или две полосы шириной 24 дюйма с без отходов.Это означает, что шипы 2×4 будут иметь длину 9 дюймов, 13 дюймов или 21 дюйм соответственно.

Мы разместили планки около середины и концов, и там, где, как мы знали, у нас будет шов фанеры, избегая участков, которые будут перекрывать ножки и в которые будет трудно вкрутить.

Затем мы просто прикрутили всю переднюю часть стеллажа обратно,

СОВЕТ: Если ваш пол наклонный или неровный, как в большинстве подвальных и гаражных полов, вы можете легко подкладывать подкладки под ножки, чтобы выровнять полки.Мы установили прокладки с помощью металлических шайб, чтобы немного приподнять древесину над полом гаража, чтобы вода могла стекать вокруг опор, надеясь предотвратить гниение нижней части 2×4 (и уменьшив необходимость использования обработанной древесины).

Мы разорвали фанеру на полоски размером 15-3 / 4 дюйма, чтобы она легко помещалась на полках, а также учитывала ширину полотна пилы, и уложили фанеру на стеллажи. Мы используем фанеру 1/2 дюйма для полок шириной 16 дюймов. — возможно, увеличьте размер до 5/8 дюйма или 3/4 дюйма, если вы используете стеллажи шириной 24 дюйма или для этих полок предназначены особо тяжелые грузы.

СОВЕТ: Если у вас нет настольной пилы или грузовика для перевозки целых листов фанеры, просто попросите ваш магазин товаров для дома разорвать фанеру за вас — точность не важна в этом проекте.

Затем мы просто прикрутили всю фанеру. Я думаю, мы использовали шурупы размером 1-1 / 4 дюйма (сжигали все, что у нас осталось в магазине). Вам не понадобится тонна шурупов, их достаточно, чтобы удерживать вместе два 2х4 и фанеру стеллажа.

Так быстро и легко, что в итоге мы сделали три разных стеллажа — и продолжили строить бесчисленное множество версий этих стеллажей.

ОБНОВЛЕННОЕ: Добавить двери

Нам нравится, как одна из наших читательниц CarolinaL использовала эти планы, но добавила двери, чтобы обновить свои гаражные полки.

Больше фото и подробностей можно посмотреть здесь.

ВИДЕОУчебники: Гаражные полки своими руками

Вы также можете посмотреть первое короткое видео, которое мы собрали на этом стеллаже.

А потом второе, более подробное видео стеллажа

ПЛАНЫ: Гаражные полки своими руками

Для вашего удобства мы также составили планы стеллажей длиной 8 футов и высотой 6 футов с тремя полками, чтобы помочь вам начать работу.

.

Гаражные полки своими руками — Как построить стеллаж из дерева

Большой беспорядок в вашем гараже? Постройте недорогую гаражную полку DIY примерно за 40 долларов. Используя только дерево, вы можете сделать этот стеллаж для гаража и начать организовываться с меньшими затратами! Покупка гаражных стеллажей на заказ стоит недешево. Вы действительно можете сэкономить кучу денег, выполнив этот проект по деревообработке своими руками. Взгляните ниже на краткие пошаговые планы стеллажей для гаража Проект , который вы можете сделать самостоятельно. ПРИМЕЧАНИЕ: одна и та же древесина 2 × 4 используется для всех 3 секций этого проекта самодельных гаражных стеллажей. Из дерева 2 × 4 вырежьте 6 опорных ножек, 12 средних секций и несколько частей для поверхностей полок.

ГАРАЖНЫЕ ПОЛКИ своими руками — ПОЛУЧИТЕ ОРГАНИЗАЦИЯ

Ниже приводится краткий пошаговый метод из 7 простых шагов, чтобы построить гаражные стеллажи самостоятельно.
Мы не приводим полные размеры, так как всем стеллажам для гаража потребуется
нестандартного размера, чтобы они подходили к определенной области вашего гаража.
Не забывайте всегда соблюдать все меры безопасности при использовании электроинструментов.

ВИДЕО: Полка в гараже — дешевые и простые планы сборки

1 — Измерьте площадь стены гаража и купите необходимое количество дерева 2 × 4.

2 — В зависимости от необходимой глубины стеллажа вырежьте 12 деревянных брусков на желаемую глубину для средних секций.

3 — В зависимости от необходимой высоты стеллажа отрежьте 6 деревянных брусков до нужной высоты для опорных ножек.
(В это время также отрежьте древесину желаемой длины для поверхностей полок, см. Рисунки ниже)

4 — Соедините деревянные части вместе с помощью шурупов, добавив средние части к опорным ножкам.

5 — Постройте 3 секции центральной опоры, убедившись, что высота каждой средней секции находится на одном уровне с другой.
(Средние секции — это то место, где будут располагаться поверхности стеллажей, поэтому их идеальное выравнивание имеет решающее значение)

6 — Начните сборку полок с прикручивания поверхностей полок к 3 секциям опорных ножек.

7 — Продолжайте сборку, пока все полки не встанут на свои места, а весь блок не будет вместе и надежно закреплен.
(Обязательно добавьте предохранительный или удерживающий кронштейн к стене гаража, чтобы защитить стеллаж от опрокидывания)

У вас есть планы более простых гаражных стеллажей, которыми вы хотели бы поделиться? Пожалуйста, оставьте комментарий ниже.

Пожалуйста, поделитесь нашими проектами помощи в ремонте DIY:

ALLEN VETTER — DIY Repair Assistant

Аллен — специалист по обслуживанию дома / бытовой техники и автор / создатель этого веб-сайта.Он имеет 33-летний опыт поиска и устранения неисправностей и ремонта всех типов оборудования. Связаться здесь
Еще «Сделай сам» Советы, хитрости, идеи, ремонт «Сделай сам»:

.

Как построить полки для хранения в сарае или гараже

Опубликовано: 13 ноября 2017 г. Изменено: 25 февраля 2020 г. by Megan

Вы ищете решение для хранения вещей в сарае или гараже? Что ж, у меня есть простой способ построить полки для хранения в гараже, сарае или, возможно, складском помещении. И все, что вам нужно, это 2 × 4, фанера, шурупы и инструменты.

БОКОВОЕ ПРИМЕЧАНИЕ: Я решил построить эти полки, прикрепив их непосредственно к стене, чтобы их нельзя было перемещать после сборки.

КАК СОЗДАТЬ ПОЛКИ ДЛЯ ХРАНЕНИЯ

Раскрытие информации: для вашего удобства этот пост содержит несколько партнерских ссылок, щелкните здесь, чтобы прочитать мою политику полного раскрытия информации.

СОЗДАТЬ ЭСКИЗ / БЛЮПРИНТ

Самое первое, что вам нужно сделать, это создать эскиз (, также известный как план ). О чем подумать:

• Какой высоты вы хотите, чтобы верхняя полка?
• Какой ширины будут ваши полки?
• Сколько полок? А расстояние между ними?

Эти вопросы помогут вам создать эскиз вашей идеи.Я верю, что вам нужно создать эскиз идеи, который является основным планом вашего DIY / Build. Затем вы создаете фактический эскиз / чертеж со всеми размерами разреза ( подробный ).

На что следует обратить внимание при создании этого подробного эскиза.

• Ортез на ногу нужен не реже, чем каждые 8 ​​футов. Эта скоба переместится с пола на верхнюю полку.
• Для каждой полки требуется как минимум 3 распорки для 8-футового пролета. ( 2 стороны и середина) Я использовал 4 распорки для своей 8-футовой полки.
  • Вот пример моего подробного эскиза.

.

Мастерская в гараже (фото) своими руками — оборудование и устройства | Своими руками

В хозяйстве накопилось много инструмента — ручного и электрического — и разной мелочи: крепежные детали, обрезки стали, алюминиевые и деревянные заготовки …

Все это я собирался поставить в гараж, чтобы при необходимости можно было быстро найти нужную и не перебирать для этого все закрома.

Основные вопросы, которые мне нужно было решить, были следующие.

Хранение инструмента, материалов, крепежа, небольшого количества смазки, краски и т.д. Размещение стационарных станков (у меня есть сверлильные, токарные и шлифовальные станки) с возможностью работы на них в любое время.

Часто инструмент (дрель, электролобзик, шуруповерт, фрезер, малая болгарка и т. Д.) Я размещаю на полках или в упаковочных ящиках. Инструмент специального назначения или требующий особых условий (цепные и дисковые пилы, электрические резаки, болгарка для работы с большими дисками, ножницы по металлу и т.- эти инструменты не будут использоваться в помещении, где находится машина) хранится у меня в ящиках прикроватных тумб, которые легко выдвигаются на специальных полозьях с колесами.

В этих же тумбочках в специальных ящиках с различными секциями (сотами) храню ручной инструмент и различную насадку. Крепеж и метизы помещаются в специальные кассеты с небольшими участками. Для хранения металлоконструкций в больших количествах используются различные бидоны и банки.

Я поместил сварочный аппарат на небольшой металлический столик на колесиках, который удобно расположен внизу стойки в задней части гаража.Поскольку сварочные работы я обычно производю на улице, необходимо перемещать сварочный аппарат над гаражом или за его пределами. Сделать это было довольно легко.

Также у меня есть бункер для инструментов (контейнер) на колесах, которые оснащены запорными устройствами. Если вы выкатите машину из гаража, установите этот контейнер посередине комнаты и заблокируйте колеса, вы можете использовать его как верстак. Зажимом можно закрепить на нем циркулярную пилу или рубанок и обрабатывать длинные изделия из дерева, металла, пластика и т. Д.

Для хранения часто используемого в работе инструмента (отвертки, гаечные ключи, специальные ключи для станков, фрезы, отрезные диски и многое другое) я сделал специальные пластины из ЛДСП, которые разместил на стенах гаража.

Сверла от 1 до 10 мм (с шагом 0,1 мм) хранятся в специальном кондукторе с маркировкой диаметра сверла. Размер отверстия в проводнике такой же, как диаметр сверла. Кондуктор может служить для калибровки сверл (в случае, если маркировка не видна).

Практически по всему периметру гаража на высоте 2 м сделал стеллажи для хранения вещей и материалов. Там размещено много вещей; домкраты, помпа, банки с краской и растворителями, посуда для замеса растворов и много-много других необходимых, не совсем нужных и совершенно бесполезных предметов.

Если в гараже есть подвал, как у меня, то есть много вещей для хранения. Но нужно помнить о повышенной влажности в подвале. Поэтому даже при хорошей вентиляции не рекомендую хранить одежду, картон и т. Д.в подвале, которые могут покрыться плесенью или впитывать запах сырости.

Для работы вне гаража собираю необходимые инструменты и крепеж в пластиковый ящик-контейнер. Закончив работу, вывешиваю и раскладываю все на свое место в мастерской.

Осветительно-отопительный цех в гараже

Гараж кирпичный, но без отопления. Для обогрева помещения для работы в холодное или зимнее время достаточно включить электронагреватель мощностью 1500 Вт. Для освещения под потолком повесили три прожектора с галогенными лампами по 500 Вт.В не очень холодную погоду тепла, выделяемого этими лампами, достаточно для обогрева помещения. Локальное освещение рабочего места при работе на станках осуществляется светильниками с лампами накаливания, конструкция которых позволяет изменять направление света и расстояние до объекта.

СОВЕТ:

Для облегчения поиска крепежа наклеил ярлыки с надписью о содержании. Для этого подойдут кусочки обычного медицинского пластыря или красочные яркие наклейки на ценники, используемые в магазинах.Цвет может означать тип застежки, а на самой этикетке я пишу его размер — диаметр и длину и, например, тип головки.

---

Ссылка по теме: Обустройство и ремонт стандартного ГАРАЖА своими руками

---

Вентиляционная мастерская в гараже

В гараже должна быть хорошая вентиляция. Особенно если там будут работы по сварке, пайке и резке металла, а при работе с деревом вентиляция не помешает.У меня в гараже сделано два независимых контура вентиляции — в подвале и в помещении. Пластиковые трубы, по которым циркулирует воздух, выходят на крышу гаража. Если в мастерской планируется работа с красками, лаками, пропитками и т. Д., То необходимо сделать принудительную вытяжку с помощью электровентилятора.

Расположение и оборудование рабочей зоны в цехе

Размеры моего гаража — 6,5 х 3,0 м ² . Если поставить машину близко к воротам, то при длине машины около 5 м сзади будет примерно 1,5 м.На этом месте я обнаружил так называемую рабочую зону. Там я сделал верстак на всю ширину гаража. Он установил сверлильный станок, тиски и концентрированные тумбочки с ящиками для хранения инструментов, крепежа и вспомогательного оборудования. Пол в этой части гаража я сделал из паркетной доски, работать комфортно даже зимой. Там можно поработать, не загоняя машину через ворота.

Для того, чтобы машину можно было поставить как можно ближе к воротам гаража, необходимо, чтобы дверь в створках ворот была как можно ближе к стене и чтобы можно было входить и выходить из гаража, не перемещая машину.Еще небольшой совет: выключатель для отключения электричества в гараже должен располагаться рядом с дверью. Это отключит электричество непосредственно перед закрытием гаража, чтобы не оставить его в темноте.

Подвальное оборудование в гараже

Под основным помещением моего гаража находился подвал-бункер высотой 2 метра. Я разделил его на две зоны — продуктовую и техническую.

Между ними он построил кирпичную стену. Изделие находится под «рабочим» и утеплено сверху (между плитами и деревянным полом укладывается слой минерального утеплителя).Там можно хранить консервы, картофель, яблоки и др. Техническая зона находится под местом, где стоит машина, и имеет выход в основное помещение на всей длине около метра. Из этой части подвала удобно ремонтировать машину, там же храню стройматериалы, не боящиеся влажности.

Подвал освещен электрическими лампочками на 36 вольт. Для этого используется трансформатор, который находится в помещении основного гаража рядом с распределительным щитом.

---

Смотрите также: Гараж своими руками со смотровой ямой — чертежи

---

Уборка гаража

Не забывайте об уборке комнаты. Чтобы облегчить эту работу, я использую пылесос, который находится на верхней полке над верстаком. Гибкий шланг пылесоса беспрепятственно достает до любого места на верстаке и всегда под рукой. Опилки и стружку следует сразу же собирать пылесосом. Для финальных инструментов на рабочем месте понадобятся: кисть на длинной ручке, совок и контейнер для мусора.

Пылесос размещается на верхней полке стеллажа над верстаком. Включение и выключение штатным выключателем не всегда удобно. Для этого есть специальная розетка с выключателем, которая находится в удобном месте на небольшой высоте.

В моем гараже всегда есть мыло, паста для мытья рук, свежее полотенце и умывальник, которым можно заменить пластиковую бутылку пробкой, в которой просверлено несколько отверстий.

В мастерской необходимо иметь при себе аптечку с минимальным набором медикаментов (для этого можно использовать автомобильную аптечку), огнетушитель и кусок стеклопластика на случай неожиданного пожара.

В подвале гаража температура не опускается ниже 0 градусов. Поэтому я планировал разместить там небольшую емкость с водой, электронагреватель и раковину со смесителем.

Электричество в гараже

В гараже потребовалось серьезно поменять схему подключения. На то было несколько причин. Во-первых, я использую гараж как мастерскую, а мой сварочный аппарат, токарный и сверлильный станок работают от трехфазной сети. Во-вторых, для освещения подвала из соображений безопасности требуется сеть пониженного напряжения, гальванически изолированная от общей электрической сети с помощью трансформатора.Кроме того, разношерстный электроинструмент, который я использую, подключается к розетке электросети самых разных конструкций. Кормить их через переходники не только ненадежно, но и небезопасно.

Учитывать условия труда

Гараж у меня — капитальный, кирпичный, но не отапливаемый. Поэтому зимой в нем повышенная влажность. И, работая в гараже в холодное время года, использую электрические обогреватели. Понятно, что в этом помещении и при монтаже электропроводки, и во время использования электроприборов нужно соблюдать особые меры безопасности.

Расчет мощности и подбор кабеля для мастерской в ​​гараже

Реализовать задумку я начал с разработки общей схемы электросети гаража-мастерской (рисунок 7) и оценки основных токовых нагрузок. Станки и электроинструменты с попеременным режимом работы потребляют до 2 кВт, сварочный аппарат (3 фазы) — 5 кВт.

Я решил использовать кабели только с медными жилами. Алюминий ломается после нескольких перегибов и с таким же поперечным сечением выдерживает на 25-40% меньше тока, чем медь.

Если на проводе нет маркировки, его сечение можно рассчитать по формуле S = ND2 / A, где S — сечение провода в мм ² ;

N — число, равное 3,1 A;

D — измеренный диаметр проволоки в мм.

Диаметр жилы (без изоляции) измеряется микрометром или штангенциркулем. Сечение гибкого многожильного провода определяется суммой сечений всех входящих жил провода.Токоведущие провода проводов имеют стандартные сечения: 0,75; 1,0; 1,5; 2,5; 3,0; AD 6,0; 10,0 мм2.

Если в одном кабеле есть несколько одновременно нагруженных жил, применяются понижающие коэффициенты. Максимально допустимый ток, проходящий через такой проводник, в расчетах должен быть уменьшен примерно на DO%.

Рассчитав токовую нагрузку, я вошел в гараж с кабелем с четырьмя медными жилами сечением 4 мм ² , защищенным автоматом на 25 А.К трехфазным розеткам фидер был выполнен кабелем в четыре жилы сечением U мм ² (можно было взять 3 мм ² ), автомат подал на 16 А. Розеточные блоки на стенах ( максимальный ток — 10 или 1 бА) подводился двухжильным кабелем по 2,5 мм ² . Блоки розеток на противоположных стенах гаража подключены к разным фазам. Освещение осуществлялось двухжильным кабелем сечением 2,5 мм2, защищенным автоматическим устройством на 10 А.Трехфазный счетчик на щите рассчитан на 20 А.

Ввод нового кабеля в гараж

Электропроводка в наших гаражах разводится металлическими трубами по наружным стенам от одного бокса до двух гаражей. Отключив старый ввод, я подключил свой кабель и протянул его металлическим шлангом к щитку в гараже. Для подключения медных жил в общую сеть из алюминиевых проводов можно использовать специальные зажимы — разветвительные «гайки».

Электрощит в мастерской своими руками

Схема электрической платы (рис. 2), которую я разработал, исходя из собственных потребностей (рис. 3).Фазные провода от общей сети были подключены к автоматическому выключателю П1 (25 А), имеющему комбинированный разветвитель: электромагнитный — для мгновенного отключения при коротком замыкании и тепловой — для отключения при перегрузках. Так что я могу снять напряжение для работы в самом щите или заменить счетчик, не выключая все инструменты.

Счетчик в гаражном помещении находится в тяжелых условиях. Повышенная влажность и перепады температур зимой могут привести к его выходу из строя. Находясь в состоянии стресса, он вытирается.В случае морозов некоторые специалисты рекомендуют устанавливать лампочку рядом с электросчетчиком в неотапливаемом помещении.

Нулевой провод идет на блок К1 и от него разводится на все устройства отдельными проводниками. Установка защитных устройств в нулевой провод при наличии электроприборов, требующих обнуления, не допускается. При этом все корпуса машин, светильники, обогреватели и заземляющие розетки с тремя вилками должны быть подключены к специальному защитному проводнику (PE или PEN).

При наличии индивидуального контура заземления, что настоятельно рекомендую сделать, защитные проводники из корпусов электроустановок можно не подключать к нулевой шине, а собирать на хорошо заземленной отдельной шине в электрическом щитке. Корпус металлической коробчатой ​​коробки необходимо обнулить.

Автоматический выключатель П2 устанавливается для защиты и отключения розеток. У меня в гараже четыре розетки. В каждом из них я пробовал устанавливать розетки разного типа.При работе с ручным электроинструментом это позволяет обойтись без лишних переходников и избежать многих неудобств.

На электрическом щите имеется пять типов розеток (см. Рисунок 3). Розетки РЗ, РД, Р5 подключаются к разным фазам, а розетки Р6, Р7, Р8 подключаются параллельно и подключаются к одной из фаз. Розетка Р2 трехфазная, к ней подключаю сварочный аппарат. Розетка П1 (этот тип используется для подключения электроплит) — однофазная, на максимальный ток до 25 А.

Вольтметр с переключателем после счетчика позволяет контролировать напряжение на каждой фазе. Лампа L1 — индикатор напряжения в розетках на одной из фаз, к которым подключены биполярные розетки.

Автоматический выключатель ПП служит для защиты и отключения освещения в самом гараже, в подвале и включения двигателя принудительной вентиляции помещений. Формально освещение разделено на зоны передней и задней части гаража. Не всегда требуется полное освещение.Иногда достаточно иметь свет дежурного светильника, расположенного рядом с входом в гараж, либо светильников одной из зон. Освещаю рабочие места дополнительными светильниками, которые подключаю к розеткам.

Переключатели В1 и В2 подают напряжение на электромагнитные пускатели (П4, П5) для управления освещением в задней и передней зонах гаража, а переключатель ВЗ — на трансформатор 220/36 В для освещения подвала (Pb). Чтобы влага не попадала в патроны электрических ламп, в подвале я применил светильники герметичной конструкции, а провода поместили в пластиковые гофрированные трубы.

В боковой стенке щита есть две кнопки HP и B5. Они управляют электромагнитным пускателем P7, который подает напряжение на двигатель принудительной вентиляции. L2 — индикатор работы вентиляции.

Превращаю токарный станок в розетку трехфазную. Точечные светильники и лампы для освещения гаража подключаются к сети через установочные коробки, установленные на стенах.

---

Ссылка по теме: Гараж своими руками- 3 варианта: навес, из бревен, из пеноблоков.Фотографии и рисунки.

---

В заметке:

Выключатели устанавливаются в разрыв фазного провода, идущего к электроустановке.

Патрон лампы подключается так, чтобы фаза была подключена к его центральному контакту, а резьбовая «юбка» патрона — к нулевому проводнику.

Для подключения к сети настольных, ручных или переносных устройств следует использовать гибкие провода с медными жилами сечением не менее 0,75 мм2.

Концы проводов, вставленных в распределительные коробки, оставляем с запасом 60-80 мм. Провод (кабель) вводится в коробку через резиновую прокладку.

Кабель на входе в коробку закрепляется на стене на расстоянии 50-60 мм от коробки.

Запрещается подключать провода с пайкой к электросети.

По окончании работ я пригласил электрика, который обслуживает наш гаражный кооператив, и получил акт — разрешение на эксплуатацию электрооборудования гаража.

---

МАСТЕРСКАЯ В ГАРАЖЕ — СОВЕТЫ АРХИТЕКТОРА

Приступаем к обустройству и оборудованию мастерской в ​​гараже. Важно заранее понять, где именно будет располагаться рабочая зона и как предполагается хранить инструменты.

Совершенно разные требования предъявляются к месту нахождения автотранспорта и к месту проведения ремонтных работ. При этом необходимо, чтобы обе эти зоны гармонично сосуществовали рядом друг с другом. Их разделение — обязательное условие правильной планировки гаражного помещения.Так, работа болгаркой или сварочным аппаратом возле автомобиля может привести к очень серьезному повреждению лакокрасочного покрытия. Если станок или системы хранения инструмента установить неправильно, они будут мешать оставить машину вне гаража, что также недопустимо. Соответственно, нужно иметь правильное представление об основных принципах грамотного зонирования используемого пространства.

ЗОНИРОВАНИЕ ГАРАЖА

Гаражное пространство рекомендуется разделить на четыре функциональные зоны.Первая — это зона, в которой можно напрямую заниматься автомобилем: осмотреть его и произвести мелкий ремонт, связанный с заменой расходников. Необходимо будет установить стеллажи, где будут храниться необходимые и часто используемые для этого инструменты, а также различные средства автохимии.

Еще одна зона нужна для работы, не связанной с личным транспортом. Он должен содержать как легкие ручные инструменты, так и тяжелые электрические блоки или небольшие машины. Здесь, как правило, есть верстак, стеллажи, полки, направляющие и другие предметы аналогичного назначения (рис.2).

При наличии свободного места также имеет смысл предусмотреть место для отдыха (со стулом и умывальником). Это позволит привести себя в порядок после работы, расслабиться и снять усталость. Если помещение не отапливается, его придется оборудовать мобильным отопительным прибором — тепловой пушкой или масляным радиатором, благодаря которым можно будет ремонтировать гараж даже зимой (рис. 3).

Конечно, придется выделить небольшую площадку у стены для хранения сезонных шин, автомоек и компрессоров.Все это очень удобно разместить на специальных антресолях (рис. 1).

СОВЕТЫ ПО ВНЕДРЕНИЮ МАСТЕРСКОЙ В ГАРАЖЕ

К сожалению, ограниченная площадь гаражного помещения не всегда позволяет разместить на нем все, что хотелось бы. Поэтому следует максимально использовать стены и потолок для установки навесных систем, полок, стеллажей и шкафов. Рациональное использование отснятого материала позволит вам свободно перемещаться по комнате, ни разу не цепляясь.При выделении пространства важно соблюдать принцип: территория для свободного передвижения должна быть вдвое больше, чем для работы. При этом не стоит забывать о таких мелочах, как шкафчик для рабочей одежды и полка (или подставка) для огнетушителя (рис. 1, план).

Зону для электрооборудования и верстака лучше всего размещать в передней части гаражного помещения (рис. 1, 2, 3): при таком расположении машины не будут мешать выезду транспортного средства и не будут мешать хождению по территории. гараж.Опять же, следует помнить, что ремонтная зона требует не только электричества, но и усиленной вентиляции. При отсутствии последнего работать будет опасно. Кроме того, оптимальный температурный режим, который позволит создать систему вентиляции, поможет избежать образования конденсата, что предотвратит коррозию инструментов.

Гаражная мастерская — чертежи

Внутренняя отделка

Поскольку в гараже хранятся всевозможные горючие составы, а в процессе сварки образуются искры, желательно выбирать огнестойкие отделочные материалы.Кроме того, они должны легко стираться и быть устойчивыми к механическим и химическим воздействиям. К этим материалам в первую очередь относятся керамическая плитка и пластиковые панели. Самый простой вариант — водостойкая штукатурка. Также, несмотря на горючесть, часто используется вагонка. Идеального варианта не существует — любое украшение имеет свои недостатки.

© Автор: Виктор Страшнов

ВНИМАНИЕ!

При расстановке полок необходимо соблюдать безопасное расстояние от них до машины, которое должно быть не менее одного метра.

МАСТЕРСКАЯ НА ГАРНИТЕ СВОИМИ РУКАМИ — ВИДЕО

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подвесная полка в гараж своими руками Полка под потолок гаража …

Внутренняя отделка гаража своими руками — пошаговые фото ОТДЕЛКА ГАРАЖА ИЗ ВНУТРИ НАШИ РУКИ…

Светильник с подставкой в ​​гараж своими руками. Удобное освещение для себя …

Как сделать обогрев гаража своими руками Как сделать обогрев гаража своими руками …

Гараж своими руками со смотровой ямой — чертежи Гаражные чертежи для строительства по …

Пандус для гараж своими руками Как сделал въезд в …

Смотровая яма в гараже своими руками Как сделать наблюдение…

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

.
