Схема подключения теплых полов водяных: гайд по подключению системы к коммуникациям

Содержание

гайд по подключению системы к коммуникациям

Теплые полы водяного типа становятся все популярнее у владельцев частных домов, отапливаемых от котла. Комбинированная система, обустроенная по всем правилам, исправно работает на протяжении 15-20 лет. Удачно подобранная схема подключения водяного теплого пола (ВТП) обеспечивает подачу теплоносителя, нагрев его до нужной температуры и распределение по контурам.

В этой статье детально разберем особенности сборки коллекторного узла и схему подключения системы. Также приведем подробную инструкцию по монтажу. Но для начала рассмотрим, когда водяной пол становится полезным, а когда устраивать его нецелесообразно.

Содержание статьи:

Ограничения для монтажа ВТП

Производители комплектующих для теплого пола (ТП) не всегда уточняют, есть ли ограничения для установки водяных систем, однако они существуют. В некоторых случаях монтировать обогревательные конструкции запрещено.

Где не принято устанавливать водяные полы:

  • В многоквартирных зданиях. Централизованное отопление распределено между квартирами. Дополнительное подключение в одной из них приведет к обогревательному и гидравлическому дисбалансу.
  • В общественных местах. Подогрев пола считается неэффективным, так как велики теплопотери, и экономичные по сути системы становятся дорогостоящими в процессе эксплуатации.
  • В жилых помещениях с недостаточной теплоизоляцией в качестве главного источника тепла. Одно из условий установки теплых полов в северных районах – снижение теплопотерь за счет и пола, а также установка радиаторов по периметру помещений, под окнами.

Наиболее эффективной системой отопления признана комбинация традиционного радиаторного обогрева с теплым полом, причем батареи отопления остаются основными источниками тепла.

Но иногда система, скрытая под напольным покрытием, играет главную роль:

Галерея изображений

Фото из

Просторные помещения с панорамными окнами

Интерьер в ретро стиле

Детские и игровые комнаты

Ванные комнаты и санузлы

Теплые полы, оборудованные с соблюдением норм и технологических нюансов, безопасны, гигиеничны и не влияют на эстетику помещений.

А за функциональность и удобство эксплуатации отвечает выбранная схема подключения, на описании которой остановимся подробнее.

Разбор схемы подключения с коллектором

Существует несколько вариантов устройства системы водяных ТП. Но наиболее практичной и рациональной признана конструкция с – многофункциональным узлом, раздающим теплоноситель.

Принцип работы отопления

Главным источником теплоснабжения в доме, как правило, является автономный генератор, функцию которого обычно выполняет котел. Тип котла не имеет значения, однако подсчитано, что обходится в 6-7 раз дешевле, чем электрический.

Схема системы отопления с котломСхема системы отопления с котлом

Котел может быть установлен в кухне, коридоре, подвале или специально выделенном помещении – бойлерной. Связь с радиаторами и теплым полом осуществляется посредством труб (полипропиленовых, металлопластиковых и др.)

Температура нагрева воды для отопления достигает 95 °С. Система является замкнутой, и на обратке температура ниже – примерно 65-70 °С. Но для теплого пола эти параметры не подходят, максимально допустимое значение – 55 °С. На практике теплоноситель поступает в трубы ВТП еще более остывшим – 35-45 °С.

Чтобы отрегулировать нужную температуру, к контурам подключают обратку и устанавливают , осуществляющий подмес потоков.

Схема подключения коллекторного узлаСхема подключения коллекторного узла

Схема подключения: 1 – клапан трехходовой; 2 – насос циркуляционного типа; 3 – шаровые краны с термодатчиками; 4 – коллектор для раздачи теплоносителя с расходомерами; 5 – коллектор с вентилями регулировки, установленный на обратке; 6 – теплый пол «улитка»

Температуру в системе можно отрегулировать вручную, ориентируясь на данные термодатчиков. Однако есть газовые котлы, предназначенные для прямого подключения ВТП. Они автоматически подают воду с заранее установленной температурой – 40-45 °С.

Котлы на твердом топливе регулировать сложно. Чтобы теплоноситель в системе с твердотопливным генератором достиг нормы, требуется установка дополнительного буферного бака.

А вот подходят идеально, так как нужная температура поддерживается в автоматическом режиме, однако это наиболее затратный способ отопления, не выгодный экономически.

Выбор и сборка коллекторного узла

Контуры ВТП подключаются к системе отопления через распределяющий коллектор. Это узел, позволяющий производить регулировку подачи теплоносителя, контролировать температуру и расход, балансировать контуры, удалять из системы воздух. За каждую функцию отвечают отдельные элементы: , расходомеры, манометр, термостаты.

Коллектор закреплен на стенеКоллектор закреплен на стене

Образец коллекторного способа подключения. На стене закреплена гребенка, к которой с одной стороны подводятся магистрали подачи и обратки, с другой – водяные контуры из одного или нескольких помещений

Чтобы правильно подобрать комплектующие для сборки смесительно-коллекторного узла, лучше нанять специалиста, который хорошо разбирается в качестве представленных на рынке деталей.

Основные элементы узла:

Галерея изображений

Фото из

На подающей линии располагается коллектор с балансировочными клапанами, оснащенными расходомерами, на выпуске – такой же коллектор, но с обычными вентилями или термостатическими клапанами

На обоих коллекторах устанавливают краны, выполняющие 2 функции: удаление теплоносителя из системы и выпуск воздуха при первоначальном или очередном заполнении контуров водой

При отсутствии отдельного стояка необходим смесительный узел, включающий байпас, термостат и насос. Существует множество вариантов установки узла в зависимости от расположения коллектора, количества подключенных контуров и других условий монтажа

Существует несколько причин завоздушивания системы, поэтому установка автоматического воздухоотводчика необходима. Его монтируют сбоку, желательно в самой высокой точке коллекторно-смесительного узла, на подающей гребенке

Коллекторные гребенки с расходомерами и клапанами

Дренажные краны для аварийного слива теплоносителя

Смесительный узел для регулировки теплоносителя

Автоматический воздухоотводчик для выпуска воздуха из труб

Кроме перечисленных комплектующих понадобятся фитинги (аксиальные, компрессионные или пресс-фитинги), специальные кронштейны. Узел целиком обычно размещают в коллекторном шкафу, который может иметь различное исполнение и место монтажа.

Пошаговая инструкция по монтажу

Подключение водяного пола к отопительной системе производится на заключительном этапе, когда полностью выполнены строительные работы, собран и установлен коллекторный шкаф.

Весь процесс монтажа системы ВТП включает следующие этапы:

  1. Проектирование, расчеты, составление схемы.
  2. Подготовка основания, ;
  3. Правильная , армирующей сетки;
  4. Заполнение контуров теплоносителем, гидравлические испытания.
  5. Заливка , укладка финишного напольного покрытия.
  6. Подключение к системе, балансировка контуров.
  7. Ввод в эксплуатацию, тестирование.

Как видите, мероприятия по подключению выполняются в самом конце. И здесь важную роль играет балансировка контуров. Каждая петля имеет различную длину, соответственно, все контуры отличаются гидравлическим сопротивлением.

Инструкция по подключению труб:

Галерея изображений

Фото из

Шаг 1 – надеваем на трубы защитные кожухи

Шаг 2 – устанавливаем зажимное соединение под евроконус на трубу

Шаг 3 – присоединяем фитинг к штуцеру коллектора

Шаг 4 – аккуратно затягиваем соединение

Шаг 5 – намечаем монтаж второго конца трубы

Шаг 6 – находим соответствующий штуцер на обратной гребенке

Шаг 7 – корректируем положение теплоизолирующих рукавов

Шаг 8 – поочередно подключаем все трубы

Если установить коллекторный узел без расходомеров, отопительная функция будет нарушена. При введении системы в эксплуатацию теплоноситель будет стремиться попасть в меньшие контуры, с минимальным сопротивлением. В результате помещения с короткими контурами будут обогреваться согласно проекту, а с длинными – останутся неотапливаемыми.

Балансировку следует начинать, когда коллектор подключен к подающей и обратной трубам.

Несколько различных по длине контуровНесколько различных по длине контуров

Схема теплого пола с различными по размеру отопительными контурами. Чтобы температура в них была примерно одинаковой, необходимо произвести балансировку, для которой и нужны расходомеры

Инструкция по балансировке:

  • Открыть поочередно клапаны подачи и обратки. Проследить, чтобы воздухоотводчики также находились в открытом состоянии.
  • При выключенном котле включить циркуляционный насос и настроить терморегулятор на максимальную температуру.
  • Довести давление в системе до нормы
    – 1-3 бара.
  • Закрыть вентили на всех контурах, оставить только самый длинный. Записать данные расходомера.
  • Открыть вентиль на второй по длине петле. Подогнать расход под первый результат, используя балансировочный вентиль.
  • Продолжить поочередно открывать вентили на контурах, от длинных к коротким, подгоняя расход к одному значению (первому).

С помощью удобного функционала всегда можно откорректировать параметры расхода. Но делать все придется вручную, ориентируясь на значение в самом длинном контуре.

Начинать эксплуатацию сразу на всю мощность запрещено, температуру теплоносителя в системе следует поднимать постепенно. В первые сутки осуществляют подачу воды чуть выше комнатной температуры – +25 °С, затем каждый день прибавляют по 5-6 °С. Нужную температуру выставляют на терморегуляторе.

Терморегулятор на трубеТерморегулятор на трубе

При достижении подогреваемой водой температуры 30-45 °С в комнатах должен установится максимально комфортный микроклимат. Если этого не произошло, можно прибавить еще максимум 5-10°С

Скорость насоса поднимать не обязательно, лучше, если он будет работать на первой. Нормальная разница температуры на подаче и обратке – 5-10 °С, но если значение выше, то скорость насоса можно увеличить.

Схема подключения от радиатора отопления

Иногда вместо схемы «котел – смесительно-коллекторный узел – контуры», используют другие варианты подключения теплого пола. И наиболее распространенный из них – подключение контура ВТП к радиатору отопления.

Схема выглядит так:

Схема подключения от радиатораСхема подключения от радиатора

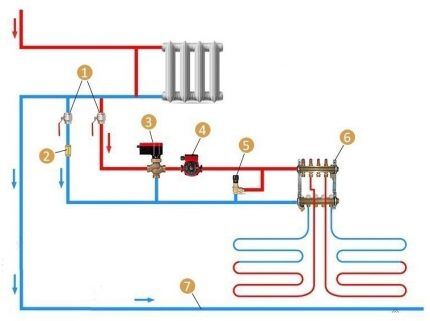

Подключение осуществляется к трубе обратки: 1 – отсекающие шаровые краны; 2 – обратный клапан; 3 – трехходовой смесительный узел; 4 – насос циркуляционного типа; 5 – воздушный клапан; 6 – коллекторный узел; 7 – труба к котлу

Минус схемы – сезонное использование теплого пола. Как известно, радиаторы отопления не используют летом, следовательно, пол также останется холодным.

Чтобы температура теплоносителя не поднялась выше нормы, в схему включают специальный датчик с клапаном. Он в автоматическом режиме перекрывает поступление воды, как только она становится излишне горячей. Когда теплоноситель остынет до приемлемой температуры, снова открывается.

Такой тип ВТП можно организовать и без насосно-смесительного узла. Единственным инструментом регулировки является термостатическое устройство, установленное на трубе подачи.

Выводы и полезное видео по теме

Обзор способов подключения:

Вариант подключения контура без коллектора:

Как собрать насосно-смесительный узел

При выборе схемы подключения ВТП к отопительной системе лучше проконсультироваться со специалистом, чтобы учесть все нюансы дальнейшей эксплуатации.

Если нет навыков самостоятельной сборки коллекторно-смесительного узла, рекомендуем покупать готовый.

Пользуетесь собственноручно собранным и подключенным теплым полом и хотите поделиться полезными советами монтажа и предупредить новичков о возможных ошибках? Пишите свои комментарии в блоке ниже, добавляйте фотографии и рекомендации.

Может у вас есть вопросы по теме статьи? Не стесняйтесь задать их нашим экспертам ниже под этим материалом.

Схемы подключения теплого водяного пола, нормы и особенности монтажа

Здесь вы узнаете:

Водяной теплый пол — низкотемпературная система отопления, где теплоноситель подается с температурой 35-45оС, по нормам не выше 55 оС. Кроме того, теплый пол это отдельный циркуляционный контур, которому необходим отдельный циркуляционный насос.

У теплого пола есть ограничения по температуре поверхности пола — 26-31оС. Максимальный перепад температуры между разводкой подачи и обратки теплого водяного пола допускается не более 10оС. Максимальная скорость протока теплоносителя составляет 0,6 м/с.

Ограничения и нормативы при устройстве теплого водяного пола

Начнем с того, что водяной теплый пол не относится к высокотемпературным системам отопления. По нормативам, здесь нельзя превышать и нагревать температуру теплоносителя свыше 55С.

На практике нагрев происходит максимум до 35 или 45 градусов.


При этом не путайте температуру теплоносителя и температуру поверхности пола. Она может составлять от 26 до 31 градуса максимум.

  • там где вы находитесь постоянно (зал, спальня, кухня) - это 26С 28.jpg
  • в комнатах с временным пребыванием (санузел, отдельная прихожая, лоджия) - 31С 37-1.jpg

Кроме того, не забывайте про циркуляционный насос. Теплый пол - это все таки отдельный самостоятельный контур. Насос может быть как встроенным в котел, так и смонтирован за его пределами.

С помощью насоса легче выполнить еще одно требование, касающееся перепада температур. К примеру между подачей и обраткой, перепад должен составлять не более 10 градусов.

Но выбирая насос, не переборщите со скоростью протока теплоносителя. Максимально допустимое значение здесь - 0,6м/с.

Зная все эти ограничения и рекомендации, давайте перейдем непосредственно к самим схемам.

Схема прямого подключения

У вас есть котел, после которого смонтирована вся арматура безопасности + циркуляционный насос. В некоторых настенных вариантах котлов, насос идет изначально встроенным в его корпус.

Для напольных экземпляров придется ставить его отдельно. От этого котла, вода сначала направляется в распределительный коллектор, и далее разбегается по петлям. После чего завершив проход, возвращается через обратку в теплогенератор.


Спецификация материалов и оборудования на примере Valtec16-2_0.jpg

При такой схеме, котел непосредственно настраивается на желаемую температуру самих ТП. У вас тут нет никаких дополнительных батарей отопления или радиаторов.

На какие главные особенности здесь стоит обратить внимание? Во-первых, при таком прямом подключении, желательно устанавливать конденсационный котел. 49-1.jpg

В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна. В этом режиме он достигнет своего наибольшего КПД.

Если же вы будете использовать обычный газовый котел, то в скором времени попрощаетесь со своим теплообменником. 46-2.jpg

Второй нюанс касается твердотопливных котлов. Когда у вас смонтирован именно он, для прямого подключения к теплым полам, вам потребуется еще и буферная емкость.


Она нужна для ограничения температурного режима. Твердотопливными котлами напрямую очень тяжело регулировать температуру.

Подключение через трёхходовой клапан

Несколько иным по сборке и принципу работы является вариант подключения обогреваемого пола через трёхходовой клапан, который на схеме снизу показан стрелкой.

  • Такая схема применяется в случаях, когда кроме тёплого пола в системе присутствует ещё и контур основного отопления. Температуры теплоносителя в них будут разными, поэтому и нужен смесительный клапан.


Подключение через трёхходовой клапан

  • Это устройство не только регулирует подачу воды в контур (монтируется на подающей трубе перед циркуляционным насосом), но и одновременно с помощью встроенного термостата контролирует её температуру, подмешивая холодный теплоноситель к горячему. При этом давление в трубопроводе соответствует давлению, настроенному на насосе.
  • Однако точно дозировать количество воды для подмеса клапан не может, поэтому температура в контуре пола может оказаться или недогретой, или слишком горячей. Задача решается путём подсоединения к нему сервопривода, так как именно он балансирует работу системы и предохраняет полы от перегрева.


Клапан смесительный трехходовой

На заметку! Если площадь отапливаемого пола небольшая, можно внедрить в систему не трёх-, а двухходовой клапан. Он имеет меньшую пропускную способность, а принцип смешивания теплоносителя в нём несколько отличается. Но в целом вариант вполне надёжный и отлично подойдёт для маленького контура.

Схема со смесительным клапаном вполне доступна для самостоятельного монтажа, а оборудование для неё не требует больших затрат.

Разводка теплого пола от насосно-смесительного узла


Модуль подмеса

Это смешанная схема подключения водяного теплого пола, где есть зона радиаторного отопления, теплый пол и применяется насосно-смесительный узел. Происходит подмешивание остывшего теплоносителя с обратки теплого пола к котловому.

У всех смесительных узлов присутствует балансировочный клапан, с помощью которого можно дозировать количество остывшего теплоносителя при подмесе к горячему. Это позволяет добиться четко заданной температуры теплоносителя на выходе из узла, т.е. на входе в петли теплого пола. Так существенно повышается потребительский комфорт и эффективность системы в целом.

В зависимости от модели узла, в его состав могут входить другие полезные элементы: байпас с перепускным клапаном, балансировочный клапан первичного котлового контура или шаровые краны с двух сторон от циркуляционного насоса.

Гидравлический разделитель

Эта схема используется в комбинированных схемах отопления с радиаторами. По сути, является схемой гидравлического разделения системы радиаторного отопления и системы теплый пол.

Если в системе радиаторного отопления используется циркуляционный насос, то наличие второго насоса в смесительном узле может привести к конфликтному нарушению гидравлических режимов.

Для параллельной работы двух насосов в системе отопления устанавливают гидравлический разделитель или теплообменник. Пример на схеме.


Коллекторная схема подключения теплого пола

Весь процесс самостоятельного подключения пола к котлу сводится к тому, что необходимо выполнить соединение труб с коллекторами, а сами коллекторы соединить с трубами, которые идут от котла. Как уже было сказано, перед подключением теплого пола к обогреваемому оборудованию должна быть выполнена установка коллекторного шкафа и уложен сам пол.

Коллекторный шкаф должен располагаться в таком месте, чтобы в него без затруднений могли заходить подающая и обратная трубы. К трубам необходимо подсоединить боковые выходы коллектора на «обратку» (обратный ход) и подачу.

Однако перед этим на коллекторы следует установить запорные вентили (запорные краны). В конструкцию запорного вентиля может входить термометр для более удобного контроля температуры.

Желательно приобрести готовый коллекторный набор известного производителя, который включает в себя запорные вентили не только на выходах обратки и подачи, но и на всех выходах для монтажа труб-теплоносителей обогреваемого покрытия. Это даст возможность отключить на ремонт 1 отдельный контур всей системы, чтобы остальные в это время продолжали работать.

Трубы, краны, коллекторы соединяются друг с другом с помощью компрессионных фитингов. Соединение труб пола с подогревом с коллекторами может быть выполнено при помощи специальных соединителей. В состав соединителя входит зажимное кольцо, опорная втулка и латунная гайка. В случае соединения разных диаметров, применяются фитинги-переходники.

Самый простой вариант конструкции будет состоять из простых коллекторов с запорными кранами. Выполняется соединение обратки и подачи с трубами и запорными кранами, соединяются коллекторы и трубы-теплоносители водяного покрытия. На этом монтаж системы пола с подогревом к котлу завершен.


Схема подключения теплого пола от радиатора отопления

Иногда вместо схемы «котел – смесительно-коллекторный узел – контуры», используют другие варианты подключения теплого пола. И наиболее распространенный из них – подключение контура ВТП к радиатору отопления.

Схема выглядит так:

Подключение осуществляется к трубе обратки: 1 – отсекающие шаровые краны; 2 – обратный клапан; 3 – трехходовой смесительный узел; 4 – насос циркуляционного типа; 5 – воздушный клапан; 6 – коллекторный узел; 7 – труба к котлу

Минус схемы – сезонное использование теплого пола. Как известно, радиаторы отопления не используют летом, следовательно, пол также останется холодным.

Чтобы температура теплоносителя не поднялась выше нормы, в схему включают специальный датчик с клапаном. Он в автоматическом режиме перекрывает поступление воды, как только она становится излишне горячей. Когда теплоноситель остынет до приемлемой температуры, термоклапан снова открывается.

Такой тип ВТП можно организовать и без насосно-смесительного узла. Единственным инструментом регулировки является термостатическое устройство, установленное на трубе подачи.

Схемы укладки водяного контура

Если монтаж теплых водяных полов осуществляется по накатанной, традиционной технологии в четкой последовательности, то укладка греющей трубы может выполняться в различных вариациях. Основная цель, которую преследуют при оборудовании греющих полов, заключается в равномерном обогреве всей площади отапливаемого помещения. Укладывать трубопровод просто так, как захочется, значит заведомо создать проблемные зоны во всей конструкции. Теплоноситель по мере расхода имеет свойство быстро терять температуру, поэтому трубы необходимо уложить, начиная от стен, далее двигаясь к входу в помещение или к его центру. Для этого специально разработанные оптимальные схемы укладки водяного контура, каждая из которых имеет свои особенности.

Смесительный узел и коллектор являются началом всей системы отопления. Водяные контуры подключаются в четкой последовательности. Начало трубопровода – к входному патрубку, конец трубы присоединяется к обратному клапану.

Можно смонтировать теплый пол своими руками, водяной, контур которого будет укладываться следующим образом:

  • монтаж трубы по схеме змейка»
  • укладка трубопровода по схеме улитка;
  • комбинированная схема.


При оборудовании отопления в угловых комнатах используется схема укладки трубы для усиленного обогрева.


В каждом отдельном случае можно говорить о преимуществах той или иной схемы. К примеру: улитка является самой простой схемой. Изгиб трубы здесь достигает 900, тогда как в змейке греющая труба будет изогнута на 1800.

На заметку: водяной контур по типу «змейка» может работать от циркуляционного насоса небольшой мощности. Для ванной комнаты или детской такая схема укладки выглядит предпочтительнее.

Там где отапливаемые помещения имеют линейный уклон, лучше монтировать трубу по схеме «змейка». Трубопровод укладывается по направлению от смесительного узла в сторону уклона. Воздушные пробки в таком варианте легко удаляются, чего не скажешь о трубе, уложенной по схеме «улитка». В помещениях с уклоном удаление воздушных пробок может быть проблематичным.

Для помещений большой площади, где требуется для обогрева использовать несколько водяных контуров одинаковой длины, схема укладки трубопровода «змейка» очень удобна. Благодаря такому способу монтажа можно добиться сбалансированной работы всей системы отопления.

Уложенные на подготовленное основание греющие трубы подключаются к коллектору, распределяющего подачу теплоносителя в систему. Распределительный шкаф вместе со смесительным узлом устанавливается либо в отапливаемом помещении, либо рядом с ним, что существенно снижает количество труб и расход другие материалов. Изгибы водяной трубы в месте подключения к коллектору зашиваются в специальный защитный короб.

В каждом отдельном случае следует придерживаться определенного порядка укладки водяной трубы. При работе со схемой улитка, труба сначала укладывается по периметру стен, после чего от самой дальней стены следует поворот. В обратном направлении труба укладывается по спирали, достигая центра отапливаемого помещения. Для схемы змейка укладка водяного контура происходит следующим образом. Труба ложится по периметру стен, после чего в обратном направлении делаются равномерные изгибы.

Используемые в ряде случаев комбинированные схемы монтажа греющих труб для теплых полов, предполагают одновременное использование обоих вариантов. Одна половина помещения может быть отапливаемая водяным контуром, уложенным по схеме змейка, тогда как другая часть помещения будет отапливаться трубой, смонтированной по схеме улитка.

Расчет теплого пола

Перед подключением теплого пола по разработанной схеме, необходимо сделать его предварительный расчет. Грубый расчет Вы можете сделать самостоятельно по следующим шагам:

  1. Определите место расположения коллектора. Чаще всего его монтируют в центре этажа.
  2. Попробуйте схематично изобразить разводку труб теплого пола, соблюдая следующую информацию: при шаге 15 см на квадратный метр трубы тратится 6,5 метров трубы, длина трубы не должна превышать 100 метров, контура все должны быть примерно одинаковыми.
  3. Определяемся с метражом всех контуров и в целом можно приступать к монтажу.

Так же не забудьте сделать тепловые расчеты здания. В интернете есть множество готовых калькуляторов. Если теплопотери в помещении не превышают 100 Вт на метр квадратный, то теплый пол у вас не потребует дополнительных приборов отопления.

Нюансы монтажа

Монтаж водяного тёплого пола должен проходить по заранее продуманной схеме. Коллектор требует оборудованного под установку места, это может быть как помещение котельной, так и скрытый в стене отсек. Рациональность установки промежуточных коллекторов зависит от того, обеспечивается ли экономия по сравнению с прокладкой труб от центрального распределительного узла, а также допустим ли такой рост длины наибольшей петли. Подвод трубок к зонам обогрева рекомендуется выполнять по помещениям, не требующих целенаправленного нагрева пола: кладовые, коридоры и иже с ними.


Крепить трубки тёплого пола следует только к специальной монтажной системе. Перфорированная лента или сетка обеспечивают точную регулировку шага установки, надёжную фиксацию на время застывания смеси и необходимые для температурного решения зазоры.


Фиксация монтажной системы к полу выполняется сквозь утеплитель без значительного прижима. Крепить нужно в отверстия, образованные после отгибания лепестков для обжатия трубок. Таким образом, точки крепления располагаются наиболее близко к нагревательным элементам, что исключает их всплытие, смещение или поднятие всей системы при заливке бетонной смеси.

Подключение водяного теплого пола к системе отопления: инструкция

Содержание статьи

Подготовка основания под теплый пол

Когда ваш дом только строится, организовать правильно работающую систему отопления не представляется сложным — вы вольны пропускать и подключать коммуникационные линии любым удобным из возможных способов. Но если речь идет об обустройстве теплого пола в уже жилом помещении, где установлены двери, выведен уровень пола и так далее, задача превращается в практически невыполнимую. Как быть в такой ситуации? Для начала давайте рассмотрим, что включает в себя «пирог» теплого пола, а потом подумаем о вариантах его реализации.

Слоеный пирог теплого пола

Слоеный пирог теплого пола

  1. Весь пол состоит из нескольких слоев. Начинается все с гидроизоляции, которая защитит перекрытие от возможных протечек. Она особенно актуальна в многоэтажных домах, ведь протечка может вызвать затопление соседей, а это большие расходы на ремонт чужой квартиры.
  2. Далее идет утеплитель – нам не нужно греть бетонную плиту или землю снизу, все тепло должно идти наверх, иначе система станет крайне неэффективной и дорогой. Используют обычно плотный экструдированный пенополистирол, пенопласт или вспененные подложки с теплоотражающими свойствами. Утеплитель, в зависимости от его типа и основания, на которое он укладывается, может занимать от 1 до 10 см высоты помещения.
  3. Затем разводятся сами трубы, по которым будет течь горячая вода, подогревающая все вокруг. Используют для этого металлопластик или сшитый полипропилен.
  4. Трубы теплого пола закатываются в цементно-песчаную стяжку, толщина которой должна составлять 8,5 см.
Поверх утеплителя уложены трубы с теплоносителем

Поверх утеплителя уложены трубы с теплоносителем

Итого мы получаем среднюю высоту пирога в 12-15 см. Понятное дело, что поднимать настолько полы в жилой комнате ни один нормальный человек не будет. Как же тогда быть? Существует несколько вариантов, как сократить толщину пирога и вместить ее в помещение в разумных пределах.

Можно добраться до плиты перекрытия

  1. Самое первое, что приходит в голову – это сбить старую стяжку прямо до основания. Работа эта может быть очень тяжелой, создаст много шума и пыли. Так же потребуется организовать вывоз большого количества строительного мусора.
  2. Если убирается стяжка в доме, где полы обустроены по грунту, то вы можете углубиться на нужный уровень. На бетонном перекрытии такой возможности нет по понятным причинам.
  3. Вместо пенополистирола, в качестве утеплителя мы можете использовать фольгированные подложки, например, пенофол. Толщина такого материала не превысит 1 см, а его энергоэффективность находится на очень высоком уровне. Что такое пенофол?

    Что такое пенофол?

  4. Можно уменьшить толщину стяжки до 6 см. Конечно, это не есть хорошо, но в некоторых ситуациях другого выхода не находится.
  5. Также можно применить систему теплого пола на специальной подложке, поверх которой на не очень толстый слой клея можно сразу монтировать плитку, как это показано на фото ниже. Этот материал имеет очень хорошую адгезию к бетону, он одновременно выполняет функцию гидро- и теплоизолятора, однако под него рекомендуется устраивать хорошее ровное основание, например, сделать тонкий слой наливной стяжки. Теплый пол на монтажной подложке

    Теплый пол на монтажной подложке

  6. Также стяжка может быть заменена «сухой системой» теплого пола. Принцип ее строения станет понятен, если рассмотреть схему выше. В составе имеется жесткое теплоизоляционное основание, уложенные в пазу металлические пластины, выполняющие роль теплораспределителя. Поверх такого пола не получится положить керамическую плитку – он подходит под линолеум, ламинат и прочие настилаемые покрытия. Сухой способ укладки водяного теплого пола

    Сухой способ укладки водяного теплого пола

Не знаете, как стелить ламинат на деревянный пол? В специальной статье мы расскажем все тонкости процесса: от выбора подложки и самого ламината до пошаговой инструкции по его монтажу.

Последние два решения обойдутся вам намного дороже, чем классический «пирог», тем не менее, они достаточно эффективно решают проблему с уровнем пола, который недопустимо высоко поднимать.

Многие домашние мастера не кладут утеплитель вовсе, а высоту стяжки уменьшают до 4 см. Делать так не нужно, ведь в первом случае значительная часть тепла будет уходить в землю или перекрытие, а во втором сильный нагрев бетонного монолита приведет к его ускоренному разрушению – появятся трещины, начнет отлетать внешняя отделка.

Как запитать теплый пол от системы центрального отопления

Если в вашей квартире источником тепла является централизованная система отопления, то с установкой теплого пола возникнет ряд проблем. Начнем с того, что законодательно вмешиваться в ее работу запрещается, причем не только на территории Российской Федерации. И не важно, подсоединяете вы теплый пол или дополнительные радиаторы – инспекция моментально выпишет вам штраф, размер которого может быть немаленьким. В результате все придется узаконить, либо же от вас потребую демонтаж установленного оборудования.

Вмешиваться в центральную систему отопления запрещено

Вмешиваться в центральную систему отопления запрещено

Интересно знать! Если подключить теплый пол к водопроводу на горячую воду, последуют аналогичные санкции, хотя обнаружить такое обычно проверяющими очень сложно.

Как энергетическая компания может узнать о несанкционированной врезке?

  1. Если вы тепло забираете для своих нужд, значит, его недополучат ваши соседи, так как извилистая система теплого пола становится причиной увеличения гидравлического сопротивления. Они начинают жаловаться в инстанции, после чего по всем квартирам по стояку проводится инспекция отопительного оборудования, на предмет наличия у жильцов несанкционированного оборудования.
  2. Если ваш теплый пол даст течь, и вы затопите соседей снизу, найти причину у проверяющих не составит большого труда. О последствиях вы уже знаете.
  3. В энергетических компаниях есть соответствующие служащие, которые следят за показаниями общедомовых тепловых счетчиков. Отклонения от нормы также могут стать причиной проверки.
  4. Также проверка может быть плановой, для чего не требуется никаких предпосылок со стороны жильцов дома или показания приборов.
Такая врезка в старых домах недопустима

Такая врезка в старых домах недопустима

Поэтому советуем не хитрить, и сразу обратиться за официальным разрешением в энергетическую компанию. Там вам выдадут все необходимые документы, в том числе и с техническими условиями, которыми вы будете руководствоваться при установке системы теплого пола. Далее вам понадобится разработать проект, выполнить монтаж и в завершение ввести ее в эксплуатацию.

Интересно знать! Если ваш дом старой постройки, то в 99% случаев вы получите отказ на проведение таких работ, что, собственно, и заставляет многих хитрить. Если у вас в квартире предусмотрено индивидуальное отопление, то решить вопрос будет намного проще.

Как подключается теплый пол от системы отопления

Мы не призываем никого обходить законы, а просто даем информацию, как такое подключение может быть реализовано, тем более что приведенные схемы подойдут и для частных домов, где, как говорится, каждый сам себе хозяин.

Схематическое изображение системы водяного теплого пола

Схематическое изображение системы водяного теплого пола

Для нормальной работы оборудования вам нужно обеспечить два основных условия. Первый – это подача в систему воды, подогретой не сильнее 55-ти градусов (это максимум). Высокая температура может повредить напольное покрытие, да и перемещаться по такому горячему полу вам будет некомфортно – оптимальная температура составляет 26-30 градусов. Второй момент – это обеспечение только потребного расхода тепла, иначе вы получите падение производительности батарей, что лишает смысла всей затеи.

Теперь давайте рассмотрим несколько вариантов подключения и сравним, какой из них больше соответствует указанным требованиям.

Прямое подключение

Этот способ является самым примитивным – контур отопления напрямую подключается к подаче и обратке радиатора (двухтрубная система). Такая система будет более менее нормально работать только при выполнении следующих условий:

  1. Общая площадь, которую будет обогревать теплый пол, не должна превышать 100 квадратов.
  2. Подогревает воду газовый котел, который может в автоматическом режиме удерживать температуру теплоносителя на уровне 40-50 градусов.
  3. Котельная оборудована хорошим циркуляционным насосом, производительности которого будет достаточно для работы всей системы отопления.
Контур теплого пола подключен напрямую к радиатору

Контур теплого пола подключен напрямую к радиатору

В принципе, такой вариант подключения имеет право на жизнь, но он обладает несколькими серьезными недостатками. Во-первых, вода всегда будет двигаться по пути наименьшего сопротивления, и это будет центральная магистраль, а не извилистые трубы теплого пола с радиаторами. Во-вторых, если за окном серьезный мороз, вы начнете топить сильнее, из-за чего полы прогреются до некомфортной для хождения температуры.

Также веселая ситуация наблюдается тогда, когда «мастера» подключают контур теплого пола к обратной магистрали в разрыв. В результате уменьшается расход теплоносителя, перестают греть и радиаторы, и теплый пол.

Подключение через клапаны

Намного правильнее будет подключить контур теплого пола через терморегулирующие клапана РТЛ. Ставятся они на обратку, после чего выставляется на нужную температуру.

Клапан RTL

Клапан RTL

Цены на клапан RTL

Клапан RTL

Работает такая схема следующим образом:

  1. Устройство замеряет температуру, циркулирующего в теплом полу теплоносителя.
  2. Как только она достигает заданного пользователем уровня, в системе перекрывается термостатический клапан. Циркуляция в теплом полу останавливается, вода течет только через радиаторы.
  3. Теплый пол остывает, отдавая тепло бетонной стяжке, которое потом проходит в напольное покрытие.
  4. Как только температура снизится до порогового уровня, клапан снова открывается и циркуляция возобновляется.
Последовательное подключение теплого пола

Последовательное подключение теплого пола

У такой системы также есть недостатки. Самый главный это ограничение длины трубопровода, который не должен превышать 50 м. Если подключить контур длиннее, теплый пол начинает прогреваться неравномерно – в системе очень высокое гидравлическое сопротивление. Для решения проблемы контур развивается на 2 или 3 отдельные части.

Однако, плюсов больше:

  1. Такой обогрев вы можете сделать в любом помещении, и привязка к котлу не потребуется. На лицо экономия на материалах.
  2. По цене такое решение будет выходить намного дешевле, чем варианты со смесительными узлами и мощными насосами.
  3. Если на радиаторах установлены воздушные термоголовки, то теплый пол может функционировать и летом, тогда как радиаторы будут холодными.
Связка теплого пола и системы отопления

Связка теплого пола и системы отопления

Такую схему подключения можно применить и в квартирах с центральным друхтрубным теплоснабжением.

Совет! Грязный теплоноситель, что не редкость для центральных систем, достаточно быстро приведет к выходу из строя клапана РТЛ.

Подключение к однотрубной разводке

Однотрубная система или «ленинградка» известна своей безотказностью в работе и высокой надежности, однако у нее есть один серьезный недостаток – температура воды в последних радиаторах существенно снижается, из-за чего в отдаленных от котла комнатах устанавливается более низкая температура. Если подключить к такой системе еще и теплый пол, то можно ожидать еще большего падения температуры, плюс потребуется установить насос, так как сама по себе вода в таком полу циркулирует плохо.

Для отднотрубной системы характерно падение температуры ближе к концу контура

Для однотрубной системы характерно падение температуры ближе к концу контура

В целом теплый пол при таком подключении обладает следующими параметрами и требует:

  1. Чтобы все работало нормально, в контуре не должно быть больше 5-ти радиаторов. Соединяются они трубой DN.
  2. Врезка теплого пола делается в конце контура, после всех радиаторов, чтобы не снижать на них температуру.
  3. Расстояние между врезками на подачу и обратный ток минимум должно составлять 30 см.
  4. Также нужна установка трехходового смесительного клапана, чтобы температура в контуре поддерживалась на одном уровне. Трехходовой смесительный клапан

    Трехходовой смесительный клапан

  5. Главным элементом такой системы является трехходовой клапан, который смешивает горячую и холодную воду, получая нужную температуру теплоносителя, который циркулирует в теплом полу.
  6. Совместно с ним подключается насос для принудительной циркуляции – он гоняет воду по петле теплого пола, а клапан добавляет в нее по мере необходимости горячую воду.
Последовательная цепь отопления

Последовательная цепь отопления

Интересно знать! Такую схему можно использовать в старых домах. Сразу скажем, что разрешения на такое вы от энергетической компании получить не сможете, так что все существующие врезки незаконные.

Использую такое подключение достаточно редко, из-за его нестабильности. Насос в системе создает повышенное давление, и когда клапан приоткрывается, оно передается и в радиаторы, вызывая их разбалансировку, негативно влияя на расход воды. Такое подключение непредсказуемо и иной раз чревато авариями, поэтому не мудрите, и подключите теплый пол нормально, от котла. Экономия нужна не во всем и не всегда.

Традиционная схема подключения теплого пола

Любой уважающий себя сантехник подскажет вам, что для нормально работающей системы теплого пола необходим узел подмеса. Такая система позволяет организовать раздельное управление подогревом пола в помещениях, что на практике очень удобно. Конечно, это покупка дополнительного недешевого оборудования и больший расход труб, зато система в целом всегда будет работать стабильно, и она будет лишена тех недостатков, что мы озвучивали ранее.

Сложный узел подмеса

Сложный узел подмеса

Цены на узел подмеса для теплого пола

Узел подмеса для теплого пола

На практике используют следующие варианты подключения:

  1. Ставится гребенка, которая укомплектовывается термоголовками, если общая протяженность контура превышает 50 м. Принцип работы такой же, как и у врезки в трубу через клапан РТЛ, только регуляторы стоят отдельно на каждый контур. Циркуляцию по системе выполняет насос, установленный в котельной.
  2. Также система может включать двухходовой смеситель, сочетаемый с коллектором. Ставится он на подаче и управляется термоголовкой, температурный датчик от которого прячется внутри коллектора. В такой схеме нужен дополнительный насос, который будет перекачивать воду по всем разделенным петлям теплого пола.
  3. Смесительный клапан трехходовой может быть совместно установлен с термостатическим вентилем. Эта схема является самой совершенной и подходит тогда, когда расход тепла в контуре очень большой.
Коллектор для теплого пола

Коллектор для теплого пола

Как выполнить подключение

Если вы не работали ранее с сантехникой, то браться за такую работу не стоит – слишком много серьезных последствий в случае допущения ошибок. Тем более, теплые полы могут быть сделаны из разных материалов, для работы с которыми нужны специальные инструменты. Если в своих силах вы уверены, то можете действовать согласно инструкции, которую мы сейчас предоставим. Подключать уже вмонтированный в стяжку контур мы будем к двухтрубной системе отопления. Для этого нам понадобится:

  1. Обычный кран, который мы установим на подачу. Он будет при необходимости отключать теплый пол от системы. Радиаторный кран «папа-мама»

    Радиаторный кран «папа-мама»

  2. На обратку мы установим кран РТЛ, принцип работы которого мы описывали ранее. Он будет укомплектован термоголовкой, замеряющей температуру воды в контуре. Не спутайте ее с радиаторной головкой, которая измеряет нагрев воздуха в помещении. Клапан РТЛ для обратки

    Клапан РТЛ для обратки

Таблица 1. Подключение теплого пола.

Шаги, фотоОписание
Шаг 1 – выводы труб

Шаг 1 – выводы труб

Перекрываем краны отопления, чтобы прекратить циркуляцию теплоносителя в системе. После его остывания, если он был горячим, разрезаем трубы специальными ножницами. Для каждого типа труб они идут свои. В нашем примере мастер работает с армированным полипропиленом – все соединения выполняются горячей пайкой.

Трубы врезаются тройники, от которых кверху делается два вывода. Как видите, от обратной трубы мастер проложил многосуставчатое колено, чтобы аккуратно обойти верхнюю трубу, а на подаче ограничился тройником с резьбой под кран.

Шаг 2 – установка монтажной клипсы

Шаг 2 – установка монтажной клипсы

Прежде чем впаять отвод от колена он сделал разметку вертикального уровня, по которой прикрутил клипсу-фиксатор для пластиковой трубы
Шаг 3 – паяем отвод

Шаг 3 – паяем отвод

Далее отвод присоединяется к колену при помощи паяльника, как показано на фото выше. После этого он фиксируется в клипсе, и у вас получается точно выведенная резьба, в которую мы вкрутим кран.
Шаг 4 – Установка кранов на подачу и обратку

Шаг 4 – Установка кранов на подачу и обратку

Устанавливаем оба крана, надежно затягивая все соединения. В качестве уплотнителя используем только сантехнический лен. Ни о какой фум ленте не может быть и речи.

Совет! На кране РТЛ имеется отметка о направлении движения теплоносителя в виде стрелочки - обязательно проверяйте этот момент во время установки.

Шаг 5 – выходы теплого пола

Шаг 5 – выходы теплого пола

На выводы пластиковых труб контура теплого пола монтируется выводы PEX с внутренней резьбой на обратку и внешней на подачу, чтобы можно их было соединить с кранами. Эти выводы делаются на одном уровне с выводами на трубах отопления.
Шаг 6 - соединитель

Шаг 6 - соединитель

Далее на гайки прикручиваем соединительный гофрированный шланг из нержавеющей стали (подводку) – обратку мы подключили. Аналогично действуем и с краном на подачу теплоносителя.
Шаг 7 – Монтаж термоголовки

Шаг 7 – Монтаж термоголовки

Прикручиваем к РТЛ крану термоголовку. В нашем примере мастер использует оборудования от австрийской компании Herz, которое может регулировать температуру в пределах 25-60 градусов Цельсия.

Цены на греющий кабель и комплектующие

Греющий кабель и комплектующие

На этом закончим нашу статью. Делайте правильно, делайте с умом, и результат будет вас всегда радовать.

Видео — Как сделать теплый пол от отопления?

Видео — Подключение теплого пола к существующей системе отопления

4 схемы подключения водяного теплого пола

схема подключения теплых полов к котлу отопленияТеплый водяной пол к системе отопления можно подключить множеством вариантов. Давайте рассмотрим четыре основные схемы, которые чаще всего применяются в наших реалиях.

Но прежде чем перейти к их подробному изучению, стоит обратить внимание на те минимальные требования, которые вообще применяются к теплым полам. Они тем или иным образом могут повлиять на выбор схемы.

Ограничения и нормативы

Начнем с того, что водяной теплый пол не относится к высокотемпературным системам отопления. По нормативам, здесь нельзя превышать и нагревать температуру теплоносителя свыше 55С.

На практике нагрев происходит максимум до 35 или 45 градусов.почему нужен теплый пол в обычной квартире

При этом не путайте температуру теплоносителя и температуру поверхности пола. Она может составлять от 26 до 31 градуса максимум.

  • там где вы находитесь постоянно (зал, спальня, кухня) - это 26Степлый пол в спальне
  • в комнатах с временным пребыванием (санузел, отдельная прихожая, лоджия) - 31Степлый пол в ванной комнате

Кроме того, не забывайте про циркуляционный насос. Теплый пол - это все таки отдельный самостоятельный контур. Насос может быть как встроенным в котел, так и смонтирован за его пределами.какйо пол лучше водяной или электрический

С помощью насоса легче выполнить еще одно требование, касающееся перепада температур. К примеру между подачей и обраткой, перепад должен составлять не более 10 градусов.

Но выбирая насос, не переборщите со скоростью протока теплоносителя. Максимально допустимое значение здесь - 0,6м/с.

Зная все эти ограничения и рекомендации, давайте перейдем непосредственно к самим схемам.

Схема прямого подключения

У вас есть котел, после которого смонтирована вся арматура безопасности + циркуляционный насос. В некоторых настенных вариантах котлов, насос идет изначально встроенным в его корпус.

Для напольных экземпляров придется ставить его отдельно. От этого котла, вода сначала направляется в распределительный коллектор, и далее разбегается по петлям. После чего завершив проход, возвращается через обратку в теплогенератор.

схема прямого подключения теплого пола к котлу отопления

расположение элементов коллектора теплого пола в шкафу

Спецификация материалов и оборудования на примере Valtec

спецификация необходимого оборудования Valtec для сборки системы теплых полов

При такой схеме, котел непосредственно настраивается на желаемую температуру самих ТП. У вас тут нет никаких дополнительных батарей отопления или радиаторов.

На какие главные особенности здесь стоит обратить внимание? Во-первых, при таком прямом подключении, желательно устанавливать конденсационный котел.конденсационный котел отопления когда нужно ставить именно его

В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна. В этом режиме он достигнет своего наибольшего КПД.

Если же вы будете использовать обычный газовый котел, то в скором времени попрощаетесь со своим теплообменником.от чего выходит из строя теплообменник у обычного газового котла

Второй нюанс касается твердотопливных котлов. Когда у вас смонтирован именно он, для прямого подключения к теплым полам, вам потребуется еще и буферная емкость.буферная емкость для твердотопливных котлов отопления когда устанавливается

Она нужна для ограничения температурного режима. Твердотопливными котлами напрямую очень тяжело регулировать температуру.

Схема с трехходовым клапаном

В подавляющем большинстве домов монтируют именно эту комбинированную систему теплых полов.

схема отопления теплыми полами с трехходовым клапаном

схема сборки коллектора с 3-х ходовым клапаном

Спецификация материалов и оборудования

какие материалы используются для сборки схемы иеплых полов с трехходовым клапаном

Она включает в себя:

  • наличие радиаторов отопления с нагревом до 70-80С
  • отдельный контур ТП со средней температурой воды в 40С

Главный вопрос здесь - как получить из 80 градусов идущих на батареи, поток воды для теплых полов в два раза меньшей температуры.

Проблема решается при помощи трехходового термостатического клапана.трехходовой термостатический клапан

Монтируется он на подающей трубе. При этом после него не забудьте поставить циркуляционный насос.

Более холодная вода берется из обратки теплого пола. Смешиваясь с горячей водой поступающей из котла, теплоноситель и приобретает пониженную температуру, необходимую для напольного отопления.как смешивается вода в 3-х ходовом клапане теплых полов

Недостатком такой схемы является то, что вы не сможете точно ограничить и отрегулировать поток остывшей воды из обратки. Чем это чревато?

Тем, что в трубки теплых полов периодически будет попадать как слишком остывшая вода, так и наоборот - перегретая сверх нормы.

Эффективность и комфорт всей системы из-за этого страдает.

Непридирчивый человек этого может и не заметить, тем не менее данные перепады температуры в этой схеме присутствуют, и от них никуда не деться.  Конечно, временные отрезки подачи горячего и непрогретого теплоносителя могут компенсироваться тепловой инерцией бетона стяжки.теплый пол в обычной квартире

Но это все относительно. Никогда точно не рассчитаешь оптимальную толщину при таком обогреве.

Достоинства такой комбинированной схемы с трехходовым клапаном:

  • простой монтаж
  • доступная цена оборудования

Такой способ монтажа себя оправдывает, если у вас квартира или дом небольшой площади. Да и завышенными требованиями к суперкомфортным условиям проживания вы не страдаете.

Схема с насосно смесительным узлом

Эта схема тоже относится к комбинированным системам, когда у вас одновременно есть и радиаторы, и теплый пол.

Однако здесь вместо 3-х ходового клапана, применяется более дорогой насосно-смесительный узел.

схема подключения теплых полов с насосно смесительным узлом

расположение оборудования для теплых полов с насосно смесительным узлом

Спецификация материалов

спецификация материалов для монтажа насосносмесительного узла для теплых полов

По факту, здесь также подмешивается остывшая обратка к основной котловой подаче. Но благодаря балансировочному клапану, остывшую воду можно подмешивать в определенных дозах и заданных пропорциях.работа насосносмесительного узла в коллекторе теплых полов

Этим вы обеспечите точно заданную температуру теплоносителя, поступающего в трубки ТП через коллектор.

Это наиболее эффективная и самая комфортная схема. Сам насосно-смесительный узел может быть собран в различных вариациях.

В зависимости от ваших потребностей и финансовых возможностей в него могут быть включены следующие компоненты:их чего состоит насосно смесительный узел для коллектора теплых полов

Схема с терморегулирующим комплектом для одной петли

Данная система отопления реализуется при помощи небольших термомонтажных комплектов. Они изначально рассчитаны на присоединение только одной единственной петли.схема теплых полов с термомонтажными комплектами

Здесь вам не придется городить сложных коллекторов, смесительных групп и т.п. Она рассчитана на обогрев помещений с максимальной площадью 15-20м2.

С виду это небольшая пластиковая коробочка, в которой смонтированы:термомонтажный комплект для теплых полов из чего состоит

  • ограничитель температуры теплоносителя
  • ограничитель реагирующий на температуру окружающего воздуха в прогретой комнате
  • воздухоотводчики

из чего состоит термомонтажный комплект для теплого полаГорячая вода поступает напрямую в петлю теплого пола без всяких коллекторов или каких-либо регуляторов. Это означает, что ее изначальная температура достигает максимальных 70-80 градусов, а остывание происходит как раз в самой петле.

Из-за наличия всего одной небольшой петли, никаких дополнительных насосов здесь не используется. С прогоном воды должен справляться насос установленный в самом котле.

Чаще всего люди применяют такие комплекты в 3-х случаях:

1Вы хотите сделать теплый пол на небольшой площади (ванная, санузел, балкон) и при этом не тратить огромные деньги на узел смешения с насосом.
где монтируется термомонтажный комплект теплого пола

где монтируется термомонтажный комплект теплого пола

2У вас большая площадь теплых полов на первом этаже дома, и есть удаленный санузел на втором.

Чтобы не тянуть одну единственную петлю с первого на второй этаж, плюс применять там воздухоотводчики, можно воспользоваться этим недорогим решением.установка термомонтажного комплекта для установки на втором этаже

3Вы уже смонтировали систему водяного теплого пола и вдруг ваша жена вспоминает, что хотела бы еще одну петлю, а на распредколлекторе уже закончились свободные выходы.

Опять же в качестве альтернативы, можно воспользоваться терморегулирующим комплектом.как правильно подключить коллектор теплого пола как заполнить водой и гидравлические испытания

Во всех трех случаях вы просто его подключаете напрямую к ближайшему радиатору, стояку или коллектору отопления. В итоге у вас автоматически получается готовая петля теплого пола.

Недостатки такого комплекта:

  • малый комфорт - если хорошенько топить котел, пол у вас будет постоянно перегретым

Конечно можно подавать и остывшую воду из буферной емкости, но тогда мы приходим к ранее рассмотренной схеме №1. Данный же комплект предназначен для подключения именно к высокотемпературной системе, с ПЕРИОДИЧЕСКОЙ подачей в теплый пол горячей воды.какой полотенцесушитель лучше водяной или электрический правила выбора

Подали порцию воды, термоголовка перекрыла поток. Далее вода остыла в петле, подали следующую порцию и т.д. Если же теплоноситель низкотемпературный, то и никакого комплекта не нужно.

Кстати, его можно подключать не только к теплым полам, но и к системе теплых стен, или к отдельным радиаторам отопления.

куда можно подключать термомонтажные комплекты теплого пола

куда можно подключать термомонтажные комплекты теплого пола

Более подробно с работой системы можно ознакомиться в паспорте на изделие - скачать.

  • второй недостаток - комплект будет эффективно работать только в двухтрубной системе

В однотрубной его будет достаточно сложно приспособить. Придется монтировать байпас и балансировочный вентиль.как выбрать хороший бойлер и накопительный водонагреватель для квартиры и дома 5 правил

Достоинства:

  • самый простой монтаж из всех вышеприведенных схем

Применяемость - в маленьких помещениях с редким пребыванием людей. В основном это санузлы, коридор, лоджия.

Чтобы понять какая из схем лучше и наиболее подходящая для вашего случая, можете сравнить все их недостатки и преимущества, сведенные воедино в одной общей таблице.таблица сравнения разных схем подключения теплого пола к системе отполения и котлу какая лучше

Взвесив все плюсы и минусы можете выбирать ту, которая наиболее полно удовлетворяет вашим потребностям и возможностям. После чего смело приступать к монтажу или приглашать специалистов для проведения ремонтных работ.

Статьи по теме

Подключение тёплого пола - варианты, схемы, пошаговые инструкции!

Современные технологии установки систем подогрева полов сегодня активно применяются в жилищной и социально-бытовой сфере. Благодаря им можно добиться максимально комфортного микроклимата в помещении, не затрачивая при этом излишних средств на отопление. В качестве теплоносителя в них может использоваться электричество или жидкость, а устройство контуров можно не только проектировать в процессе постройки, но и сделать более тёплым и уютным старый дом.

Подключение тёплого пола

Подключение тёплого пола

Подключение тёплого пола является темой нашей сегодняшней публикации. Мы расскажем о двух наиболее популярных способах их обустройства: водяном, функционирующем от газового котла – это вариант для частных домов, и электрическом кабельном, который годится и для квартиры.

Содержание статьи

Схемы обустройства водяного пола

Полы, теплоносителем в которых является вода (антифриз), могут подключаться по самым разным схемам. Откуда берётся такое разнообразие?

Есть разные способы подключения водяного теплого пола

Есть разные способы подключения водяного теплого пола

Всё дело в том, что:

  • пол может подключаться к котлу напрямую, а может и через существующую систему отопления;
  • котёл может работать только на контур пола, а может ещё одновременно обеспечивать дом горячей водой и подавать теплоноситель на радиаторы основного отопления;
Принцип действия водяного теплого пола

Принцип действия водяного теплого пола

  • имеет значение разновидность и мощность котла, в котором может быть встроен циркуляционный насос. Обычно это настенные водонагреватели – в напольных котлах насоса нет, и его приходится монтировать отдельно;
  • в комбинированных системах, имеющих несколько контуров, температура теплоносителя должна быть разной. В батареях она может составлять 70-80 градусов, для раздачи на краны достаточно +45. А вот для тёплого пола оптимально 35 градусов (максимум 55), так как эта отопительная система является низкотемпературной.
Принцип укладки водяного пола

Принцип укладки водяного пола

Так что обобщать технологии подключения напольного контура к котлу было бы в корне неправильно. Поэтому наиболее часто применяемые схемы мы рассмотрим каждую по отдельности, а вам уже решать, какая из них применима в конкретной ситуации.

Калькулятор длины контура труб теплого пола

Перейти к расчётам

Вариант 1. Прямое подключение к котлу

Эта схема самая простая, так как в ней котёл работает только на тёплый пол. Чаще всего такой вариант применяют в банях, когда постоянного отопления там не требуется, а вода для помывки нагревается каменкой. Либо когда подогреваемый пол является единственным источником тепла в доме, например, дачном.

Прямое подключение к котлу

Прямое подключение к котлу

При этом котёл настраивается на температуру пола, а нагретая вода поступает от котла сразу в коллектор пола, проходит по его контуру и, медленно остывая, возвращается снова в нагреватель. При этом котёл (если он газовый) лучше выбрать конденсационного типа, так как он максимально адаптирован к низкотемпературному режиму работы.

Схема обычного и конденсационного котлов

Схема обычного и конденсационного котлов

В твердотопливных нагревателях невозможно регулировать температуру, как в газовых котлах, поэтому для этой цели в систему придётся включить расширительный бак.

Расширительный бак

Расширительный бак

Примечание! Очень эффективно такая система будет работать при подключении через тепловой насос. Благодаря особому устройству теплообменника он может не только подогревать пол, но и снабжать вас горячей водой. Однако этот вариант не для всех климатических условий, поэтому говорить о нём, как о распространённом, мы не будем.

Принцип работы теплового насоса

Принцип работы теплового насоса

При подключении контура пола напрямую к котлу основным узлом является распределительный коллектор. Информацию о том, как он монтируется, вы можете найти на нашем сайте.

Расчет мощности теплого водяного пола

Расчет мощности теплого водяного пола

Вариант 2. Подключение через трёхходовой клапан

Несколько иным по сборке и принципу работы является вариант подключения обогреваемого пола через трёхходовой клапан, который на схеме снизу показан стрелкой.

  1. Такая схема применяется в случаях, когда кроме тёплого пола в системе присутствует ещё и контур основного отопления. Температуры теплоносителя в них будут разными, поэтому и нужен смесительный клапан. Подключение через трёхходовой клапан

    Подключение через трёхходовой клапан

  2. Это устройство не только регулирует подачу воды в контур (монтируется на подающей трубе перед циркуляционным насосом), но и одновременно с помощью встроенного термостата контролирует её температуру, подмешивая холодный теплоноситель к горячему. При этом давление в трубопроводе соответствует давлению, настроенному на насосе.
  3. Однако точно дозировать количество воды для подмеса клапан не может, поэтому температура в контуре пола может оказаться или недогретой, или слишком горячей. Задача решается путём подсоединения к нему сервопривода, так как именно он балансирует работу системы и предохраняет полы от перегрева. Клапан смесительный трехходовой

    Клапан смесительный трехходовой

На заметку! Если площадь отапливаемого пола небольшая, можно внедрить в систему не трёх-, а двухходовой клапан. Он имеет меньшую пропускную способность, а принцип смешивания теплоносителя в нём несколько отличается. Но в целом вариант вполне надёжный и отлично подойдёт для маленького контура.

Схема со смесительным клапаном вполне доступна для самостоятельного монтажа, а оборудование для неё не требует больших затрат.

Вариант 3. Подсоединение пола через смесительный узел

Это ещё один способ подключения тёплого пола к системе, имеющей контуры с разными температурами теплоносителя. Его очень удобно использовать при устройстве большого количества контуров, в помещениях, располагающихся на разных этажах.

Подсоединение пола через смесительный узел

Подсоединение пола через смесительный узел

В такой системе остывший теплоноситель с обратной трубы подмешивается к горячему. Кроме смесительного клапана, о котором говорилось выше, узел для смешивания горячей и остывшей жидкости содержит два коллектора, циркуляционный насос, клапаны, препятствующие обратному оттоку теплоносителя.

Но самое главное — в нём есть балансировочный клапан, который может дозировать количество остывшего теплоносителя. Соответственно, температура теплоносителя на выходе из узла будет наиболее стабильной и пол никогда не перегреется. В этом и есть основное преимущество данной схемы перед предыдущим вариантом.

Смесительно-насосный узел для теплого пола

Смесительно-насосный узел для теплого пола

Примечание! Смесительно-насосный узел можно купить от производителя в максимальной заводской готовности, а можно собрать и самостоятельно из купленных по-отдельности деталей. Как это делается, вы узнаете из пошаговой инструкции, которая имеется на нашем сайте.

Структура смесительного узла будет зависеть от того, сколько именно и каких контуров она обслуживает, и какой вид смесительного клапана в неё внедряется. Если трёхходовой – то выглядеть узел в сборе будет так, как показано на фото.

Как выглядит собранный смесительный узел

Как выглядит собранный смесительный узел

Вариант 4. Подсоединение контура через отопление с использованием термомонтажного модуля

Данная схема применяется, когда дом уже эксплуатируется и хозяин не хочет принципиально менять систему отопления, переделывая её полностью, а тёплый пол нужно сделать только в одном небольшом помещении: кухне, санузле, в тамбуре на входе в дом.

  1. При использовании такой схемы теплоноситель поступает в контур пола не от котла, а из радиатора. Его температуру в данном случае снизить невозможно, поэтому придётся довольствоваться той, что есть в существующем отоплении, если оно центральное (правда, делать это в квартирах многоэтажных домов не разрешается), или настраивать работу котла так, чтобы избежать перегрева пола. Подключение теплых полов к центральному отоплению напрямую

    Подключение теплых полов к центральному отоплению напрямую

  2. Для регулирования температуры пола на обратной трубе устанавливается вот такой, как на фото, автономный модуль, состоящий из клапана с воздухосбросом и терморегулирующей головкой, который можно купить в готовом варианте или собрать из отдельных деталей. Под него в стене делается выемка, которая потом закрывается пластиковой крышкой, а на виду остаётся только головка регулятора. Автономный модуль для регулирования температуры пола

    Автономный модуль для регулирования температуры пола

  3. Принципиальное отличие этой схемы от прочих заключается в том, что горячая вода из радиатора заходит в обособленную петлю пола, остывает там до нужной температуры, а затем продвигается далее, уступив место новой порции теплоносителя.
  4. Этот способ не слишком комфортен, так как вероятность перегрева пола всё же остаётся. Однако для маленьких помещений типа ванной или лоджии, в которых люди не находятся длительное время, вполне подходит. Во всяком случае, по цене такая схема наиболее выгодна, да и монтируется очень просто.

Если сравнивать надёжность и эффективность всех представленных схем, на первое место можно поставить вариант номер три с подключением через насосно-смесительный узел.

Особенности устройства и подключения кабельного пола

Виды электрического теплого пола

Виды электрического теплого пола

Электрические полы могут монтироваться из инфракрасной плёнки или стержневых матов, но мы уделим внимание кабельному варианту, который монтируется под стяжку. Это современное и очень надёжное решение, позволяющее организовать полы с подогревом не только в частном доме, но и в квартире, а также отапливать помещения, в которых нет воды, но есть электричество.

  1. Технология монтажа такого пола намного проще водотрубного. Здесь главное — правильно подсоединить провода к терморегулятору. Базовым элементом этой системы является греющий кабель, и при его покупке следует выяснить его мощность по отношении к единице длины. Важно, чтобы этот показатель не превышал 21 Вт/м и не был менее 17 Вт/м. Монтировать кабельный пол проще, чем водяной

    Монтировать кабельный пол проще, чем водяной

  2. Для обустройства подогреваемых полов можно использовать саморегулирующийся кабель. Но у него есть один минус. Уровень выделяемого им тепла зависит от температуры окружающей среды, и если пол закрыть ковром или мебелью, либо облицевать пол керамической плиткой, пол будет самостоятельно охлаждаться.
  3. Поэтому в таких системах чаще используется резистивный кабель как наиболее оптимальный вариант, подходящий для любых типов покрытий. Он может быть одножильным или двужильным, толщиной до 3-х и 5-ти мм соответственно. Монтируется такой кабель проще, а вот стоит дороже. Провода минимальной толщины (2-3 мм) укладывают под сухую стяжку, а толстые заливают монолитным способом. Кабельный теплый пол

    Кабельный теплый пол

Вторым по значимости элементом, с помощью которого, собственно, и управляется вся система, является терморегулирующее устройство. Его стоимость составляет львиную долю цены пола, но без него никуда. Сэкономить можно разве что, приобретая модель с минимальным набором опций. А вариантов существует множество, есть и беспроводные, и сенсорные, и кнопочные.

Терморегулятор для теплого пола

Терморегулятор для теплого пола

Подбирать термостат вам всё равно придётся самостоятельно, так как в комплект пола он не входит.

Монтаж кабеля

Работы по монтажу кабеля достаточно просты. Для наглядности представим инструкцию в виде таблицы с картинками и комментариями.

Кабельный теплый пол Electrolux Twin Cable

Кабельный теплый пол Electrolux Twin Cable

Таблица. Пошаговая инструкция по монтажу.

Шаги, фотоОписание работ
Шаг 1. Расчёт площади подогреваемого пола

Шаг 1. Расчёт площади подогреваемого пола

Количество кабеля, необходимого для обогрева комнаты, рассчитывается за минусом площади, занимаемой стационарной мебелью. Максимальная мощность двужильного кабеля составляет 2500 КВт, и если требуется больше, то укладывают несколько кабельных секций.
Шаг 2. Подготовительные работы, связанные с установкой термостата

Шаг 2. Подготовительные работы, связанные с установкой термостата

Сначала подготавливается место под установку регулятора. Оно может быть любым – главное, чтобы не ближе 30 см к полу и не мешал расстановке мебели. Если пол монтируется в помещении с повышенной влажностью (ванной, бане), термостат лучше расположить с наружной стороны стены.
Шаг 3. Сверление выемки под коробку регулятора

Шаг 3. Сверление выемки под коробку регулятора

Далее с помощью дрели с корончатой насадкой сверлится отверстие под корпус терморегулятора.
Шаг 4. Нарезка штрабы под провод

Шаг 4. Нарезка штрабы под провод

Болгаркой нарезается штраба сечением 20*20 мм для прокладки провода.
Шаг 5. Уборка в помещении

Шаг 5. Уборка в помещении

По окончании подготовки стены к монтажу терморегулятора следует заняться подготовкой пола к укладке кабеля. Начинаете с уборки.
Шаг 6. Грунтование чернового пола

Шаг 6. Грунтование чернового пола

Если основание пола бетонное, его нужно загрунтовать, чтобы оно не пылило.
Шаг 7. Укладка теплоизолятора

Шаг 7. Укладка теплоизолятора

Даёте грунту высохнуть и стелете теплоизолятор фольгой вверх, чтобы тепло отражалось в комнату.

На заметку! В данном случае кабельный пол монтируется в квартире, а в качестве утеплителя используется материал на основе вспененного полиэтилена. Но если у вас, допустим, полы по грунту на первом этаже частного дома, вы можете взять и более толстый утеплитель ППС или даже сделать 2 слоя. Главное, чтобы сверху была фольга.

Шаг 8. Фиксация полотен скотчем

Шаг 8. Фиксация полотен скотчем

Чтобы полотна не смещались и не образовывались мостики холода, их нужно закрепить специальным фольгированным скотчем.
Шаг 9. Нарезка монтажной ленты

Шаг 9. Нарезка монтажной ленты

Для раскладки кабеля используется металлическая монтажная лента. Нарезаете её на полосы нужной длины, для чего необходимо иметь под рукой ножницы по металлу.
Шаг 10. Монтаж ленты

Шаг 10. Монтаж ленты

Лента монтируется к основанию параллельно с шагом 50 - 100 см. К бетону крепление производится с помощью дюбелей и пластиковых саморезов.
Шаг 11. Укладка кабеля

Шаг 11. Укладка кабеля

Приступаете к раскладке кабеля. При этом имейте в виду, что между ним и стеной должно быть расстояние минимум 5 см, а если в комнате есть радиатор или другой отопительный прибор, то от него до крайней петли кабеля должно быть более 10 см.
Шаг 12. Расчёт шага укладки кабеля

Шаг 12. Расчёт шага укладки кабеля

Чтобы правильно уложить кабель, нужно рассчитать шаги. Это делается по формулам, которые вы видите на фото. При укладке нужно стараться, чтобы отклонения от расчёта составляли не больше 1 см.
Шаг 13. Крепление кабеля в монтажной ленте

Шаг 13. Крепление кабеля в монтажной ленте

Монтаж секции начинается с подводки кабеля к месту расположения терморегулятора. Конец кабеля, соединённый посредством полимерной муфты с проводом термодатчика, фиксируется в монтажной ленте так, как показано на фото. И с этого места начинается раскладка контура.
Шаг 14. Раскладка кабеля змейкой

Шаг 14. Раскладка кабеля змейкой

По всей обогреваемой площади старайтесь чётко соблюдать шаг укладки кабеля. Он не должен чрезмерно натягиваться и пересекаться, следите так же, чтобы не было изломов. Между витками не должно быть меньше 8 см.
Шаг 15. Протяжка конца кабеля с датчиком в гофру

Шаг 15. Протяжка конца кабеля с датчиком в гофру

Концевик с температурным датчиком пола вставляете в гофру и закрываете её заглушкой.
Шаг 16. Укладка гофры в штрабу

Шаг 16. Укладка гофры в штрабу

Укладываете гофру в подготовленную ранее штрабу так, чтобы конец с датчиком плавной линией опускался на пол.
Шаг 17. Укладка гофры с датчиком пола

Шаг 17. Укладка гофры с датчиком пола

Радиус изгиба трубки не должен превышать 5 см. Длина той части гофры, которая лежит на полу, составляет примерно полметра от места изгиба.
Шаг 18. Фиксация датчика в трубке

Шаг 18. Фиксация датчика в трубке

Положение датчика необходимо зафиксировать всё к той же монтажной ленте. Так как диаметр трубки слишком большой по сравнению с кабелем, делается это с помощью пластикового хомута.

Примечание! Длина трубки должна быть такой, чтобы её второй конец доходил до коробки терморегулятора. Это позволит при необходимости заменить датчик без демонтажа покрытия пола.

Шаг 19. Вывод конца кабеля к терморегулятору

Шаг 19. Вывод конца кабеля к терморегулятору

Конец кабеля – тот, с которого начиналась его укладка по контуру, вдоль стены выводится к месту расположения штрабы.
Шаг 20. Подключение кабеля к термостату

Шаг 20. Подключение кабеля к термостату

Остаётся только подсоединить провода к терморегулятору. Сделать это несложно, так как клеммы на его тыльной стороне обозначены цветом, соответствующим цвету монтажных проводов. Инструкция так же прилагается.
Шаг 21. Подготовка концов провода к соединению

Шаг 21. Подготовка концов провода к соединению

Концы проводов нужно облудить, подключить к термостату, и, включив на минуту электричество, проверить работоспособность системы. Замеряете сопротивление мультиметром, и записываете показания в паспорт.
Шаг 22. Зарисовка контура пола

Шаг 22. Зарисовка контура пола

В инструкции по монтажу кабельного пола есть специальное приложение, на котором необходимо зарисовать расположение всех элементов системы с обязательной привязкой к помещению. Выглядеть ваш чертёж должен примерно так, как это показано на картинке.
Пример вырезанного технологического окошка

Пример вырезанного технологического окошка

Если ваш тёплый пол будет закрываться монолитной стяжкой, то перед тем, как приступить к её выполнению, в теплоизоляторе, на расстоянии 30-40 см друг от друга, нужно вырезать вот такие, как на фото, технологические окошки. При замоноличивании они заполняются раствором и намертво фиксируют подложку с кабелем в стяжке.

Цены на теплые полы Caleo

теплые полы Caleo

Видео — Подключение теплого пола к системе отопления. 4 способа подключения

9 схем подключения с инструкциями

На чтение 10 мин. Обновлено

С каждым годом тёплые полы набирают популярность, особенно это касается частных домов.

Грамотно сделанное подключение нагревательных полов к отоплению и соблюдение правил по их эксплуатации, позволяет выгодно совмещать два этих источника обогрева. Узнайте так же как подключить теплый пол к батареи центрального отопления в квартире.

Нормативы и ограничения

Основная особенность водяных тёплых полов — они не являются высокотемпературными. Согласно нормативам, нагрев теплоносителя в данной системе не должен превышать 55 градусов. Но на практике, стандартом считается от 35 до 45 градусов.

Стоит заметить, что температура жидкости  циркулирующей по трубам, отличается от степени нагрева пола. При наличии 35 — 45 градусов у воды, поверхность будет прогреваться в среднем до +28.

По нормативам, рекомендованная температура пола для частных домов или квартир:

  • кухня, спальня, гостиная — 26 градусов;
  • в помещениях, где люди находятся не постоянно (ванна, туалет, коридор) — 31.

Тёплый водяной пол — самостоятельная магистраль, которая бывает одноконтурной, двухконтурной, или даже многопетельной, поэтому конструкция нуждается в отдельном циркуляционном насосе.

Он бывает встроенным в котёл, или может располагаться отдельно. С его помощью не только осуществляется движение воды, но и производится регулировка перепада температур жидкости при входе и выходе. По нормам, допустимый перепад — 10 градусов.

Важно! При выборе насосного устройства, главное не ошибиться с мощностью. Максимально разрешённая скорость движения теплоносителя — 0,6 м/с.

Опираясь на данные нормы и ограничения, можно произвести сборку тёплого пола своими руками.

Как подключить к центральному отоплению

Подключить водяные тёплые полы к централизованной системе отопления в частном доме возможно, но требует оформление специального разрешения.

Для установки гидрополов в квартире такое разрешение выдаётся очень редко, так как есть риск понижения градуса в батареях у соседей.

Оборудование будет работать эффективно при соблюдении двух условий:

  • вода в трубопроводе не должен иметь температуру выше 55 градусов, перегрев может испортить напольное покрытие;
  • расход теплоносителя в петлях нужно рассчитать таким образом, чтобы это не вызвало снижение градуса в батареях, иначе обустройство тёплых полов не приведёт к изменению уровня обогрева помещения.

Подключение от радиатора

Запитывать тёплый пол от радиатора, работающего как от центрального отопления, так и от автономного котла — это наиболее простой способ. Произвести подключение можно путём прямого соединения концов контура к подающей трубе батареи и обратки, предлагаем ознакомиться с различными схемами подключения.

Надлежащую работу прибора, при таком методе подключения тёплого пола, можно добиться:

  • если общий котёл имеет автоматическую возможность поддерживать температуру в системе;
  • если размер обогреваемого помещения максимум 10 м2;
  • при наличии мощного насоса для обеспечения циркуляции жидкости;
  • если каждый радиатор оснащён отдельным коллектором.

Данное подключение тёплого пола в частном доме не считается лучшим вариантом, так как:

  1. Движение воды осуществляется по более лёгкому пути, то есть по основной магистрали и батареям. А вот по петлям тёплого пола скорость циркуляции жидкости будет намного ниже, это приведёт к снижению температуры.
  2. Если увеличить температуру в системе, то поверхность полов будет перегреваться.

Альтернативным решением в этой ситуации является установка терморегулирующего клапана.

Как подключить к котлу

Экономичный вариант, при наличии любого собственного котла (газового, парового, работающего от жидкого или твёрдого топлива) в частном доме — использование схемы подключения водяного тёплого пола на прямую к нему. Это очень удобно, так как пол будет работать не зависимо от отопления в помещении, при необходимости даже летом.

Фото — Водяной тёплый пол в частном доме от котла

К котлу осуществляется присоединение всей необходимой арматуры. Подключается циркуляционный насос, бывают модули, когда он уже вмонтирован внутрь ёмкости. От бака, вода идёт в коллекторный узел, где она распределяется по контурам пола. Пройдя по петлям, жидкость через возвратную трубу возвращается в термогенератор.

Плюс данной способа — возможность настраивать котёл на уровень нагрева теплоносителя, требуемого для тёплых полов.

Основные особенности, на которые необходимо обращать внимание при монтаже такой конструкции:

  1. При использовании газового устройства, рекомендовано присоединять конденсационный котёл — это позволит достичь наибольшего КПД системы и продлит срок службы теплообменника.
  2. При применении твёрдотопливного котла, потребуется обустройство буферной ёмкости. Без неё проводить регулировку уровня нагрева у таких приборов сложно.

При наличии печи в частном доме, её можно использовать вместо котла, и подключать водяные полы прямо к ней.

Но для этого, над топкой требуется установить теплообменник, к которому подсоединяются трубы пола. Потребуется также обустройство насоса для циркуляции жидкости, и смесительного узла для разбавления воды до нужного уровня нагрева.

Схема с трехходовым клапаном

Подключение к системе отопления в частном доме тёплого пола, чаще осуществляется именно с использованием трёхходового клапана. Для сооружения такой конструкции нужно иметь:

  • радиаторы отопления, с уровнем нагрева теплоносителя до 70 — 80 градусов;
  • контуры тёплого пола, с водой нагретой до 40 С.

Главная задача — как остудить воду идущую из радиатора до нужного градуса. Эту проблему можно решить используя трёхходовой термостатический поршень. Устанавливается он на трубе подаче, а после него монтируется циркуляционный насос. В процессе, горячая вода смешивается с остывшей, которая поступает из трубы обратки тёплого пола, до получения нужного температурного уровня.

Фото — Схема подключения тёплого пола с трёхходовым клапаном

Однако, у такой комбинированной конструкции отопления есть один минус  — невозможность регулировки потока поступления отработанного теплоносителя. Это приведёт к периодической подаче в контур то чрезмерно горячей, то холодной воды. Данный недостаток влияет на эффективность работы пола.

Перепады частично можно компенсировать с помощью бетонной стяжки. Но рассчитать оптимальную толщину бетонного слоя сложно.

Нельзя не сказать и о плюсах этого способа:

  • простота монтажа;
  • приемлемая стоимость оборудования.

Такой вариант оправдан при небольшом размере частного дома. Кроме того, использование трёхходового вентиля позволяет собирать данную конструкцию своими рукам.

Двухходовой клапан

Альтернативным вариантом трёхходового крана является двухходовой, его ещё называют — питающим. Он обеспечивает процесс подмешивания воды не постоянный, а периодический. То есть, конструкция клапана способствует либо добавлению горячего теплоносителя, либо его отсеканию от системы.

Конкретная схема проста и не допускает перегревания пола. Недостаток — площадь обогрева ограничена, не более 200 метров.

Схема подключения через насосно-смесительный узел

Эта схема также является комбинированной  — наличие батарей и тёплого пола. Но для реализации данного метода требуется не трёхходовой клапан, а более дорогое устройство — насосно-смесительный узел.

Фото — Насосно-смесительный узел

Суть способа заключается в подмешивании к горячей воде идущей от котла, холодной. При данном методе возможно регулировать дозы подачи отработанной воды при помощи балансировочного вентиля. Это позволяет нагреть теплоноситель, который поступает в тёплый гидропол через коллектор, до заданного уровня.

Такая конструкция считается эффективной, она способна создавать без труда комфортные условия в доме. Насосно-смесительный узел можно купить готовый, или собрать своими руками в разных вариациях. На комплектацию коллектора влияют ваши потребности и финансовые возможности. Узел может состоять из:

  • термостатического регулировочного клапана;
  • температурного датчика для теплоносителя;
  • крана для балансировки с фиксирующим прижимным винтом;
  • циркуляционного насоса;
  • резьбовой гильзы для наружного датчика температуры, с обустроенным гнездом;
  • погружного термометра;
  • клапанов: для перезапуска системы, поворотно-дренажного, шарового;
  • автоматического воздухоотводчика;
  • перезапускового байпаса;
  • кранов для подсоединения подающего и возвратного шланга.

Видео – работа с насосно-смесительным узлом

Тёплый пол по такой схеме, при желании можно смонтировать самостоятельно в частном доме.

Схема с терморегулирующим комплектом для одной петли

Для сооружения в доме полового отопления с регулятором, потребуется небольшой термомонтажный комплект, который рассчитан, чтобы подсоединять только один контур. При этом методе нет необходимости в обустройстве сложного смесительного узла. Такая система предназначена для обогрева помещения площадью не больше 20 м2.

Термомонтажный комплект — небольшая коробка из пластика, состоящая из:

  • температурного ограничителя для теплоносителя;
  • ограничителя для регулировки температуры воздуха в обогреваемой комнате;
  • воздухоотводчиков.

В данной конструкции вода попадает в контуры тёплых полов напрямую, а не через коллекторную группу. При этом, жидкость в петлю подаётся нагретая до 80 градусов, и остывание его происходит внутри контура.

Процесс выглядит следующим образом — производится подача порциями высокотемпературного теплоносителя, после чего термоголовка перекрывает подачу. Вода остывает в петлях, и подаётся следующая порция.

При использовании низкотемпературного теплоносителя, такой комплект не требуется.

Так как змеевик всего один, то для движения воды по нему, не нужно обустраивать специальный насос, с этой задачей справится тот, который уже имеется в котле.

В основном, такие комплекты рекомендовано подключать как половое отопление в частном доме:

  • если планируется обогрев небольших помещений (туалет, ванна, балкон), это позволяет сэкономить на покупке коллекторного узла;
  • при наличии комнат с большой площадью полов с обогревом на первом этаже, и обустройстве такой конструкции в маленьких помещениях на втором этаже;
  • при желании сделать ещё один виток, а на распределительном узле нет больше выходов.

В любом случаи, монтаж несложный, комплект подключается к близ расположенной батареи, стояку или коллекторному узлу. В результате выходит готовая ветка.

Минус устройства — низкий уровень комфортности. Если котёл хорошо топить, то водяной пол будет иметь повышенную степень нагрева. Ещё одна отрицательная сторона — эффективная работа комплекта возможна только при наличии двухтрубной разводки. К однотрубной конструкции подсоединить его сложно, потребуется монтаж байпаса и балансировочный вентиль.

Как подключить к однотрубной разводке

При наличии лишь одной трубы, система называется однотрубной или «ленинградкой». Раньше, так осуществлялось подключение всех домом к отоплению. Эта схема безотказна в работе и надёжна. Основной недостаток — снижение градуса нагрева по ходу движения жидкости.

То есть, батарея в начале горячее, чем в конце. И если к такой разводке подключить тёплый водяной пол, температурный уровень понизится ещё, а гидравлическое сопротивление возрастёт, тем самым потребуется установка дополнительного циркуляционного насоса.

Для балансировки такого устройства требуется соблюдать ряд условий:

  • для того, чтобы не снижать температуру в радиаторах, врезку тёплого гидропола следует делать после всех батарей;
  • применять трубы DN;
  • данную схему использовать при наличии не более 5 радиаторов;
  • обеспечить конструкцию трёхходовым смесительным клапаном, чтобы поддерживать температуру пола на необходимом уровне;
  • обустроить устройство дополнительным насосом для принудительной циркуляции воды;
  • расстояние между входным и выходным краном должно быть не менее 30 см.

Подключение к однотрубной разводке, при обустройстве водяных полов используется не часто, так как такой способ нельзя назвать стабильно работающим. Кроме того, не исключены аварии, поэтому лучше соединять тёплый водяной контур с котлом, это дороже, зато надёжней.

Схема с узлом подмеса

При установке водяного пола в помещении большой площади, подсоединяться к действующей  радиаторной отопительной системе нельзя. Возникает вопрос, как подключить тёплые полы к отоплению в частном доме — потребуется прокладка отдельной магистрали и установка распределительной гребёнки.

Подключение по такой схеме возможно несколькими способами:

  1. При протяжённости контура максимум 50 метров, гребёнка оснащается термоголовками, которые реагируют на температуру обратки каждой петли отдельно. Циркуляция теплоносителя обеспечивается основным насосом.
  2. Монтаж смесительного узла с коллектором, плюс наличие двухходового или трёхходового клапана. При использовании духходового клапана — он отвечает за подмешивание горячей воды, и обустраивается на подающей трубе. Управление осуществляется при помощи термоголовки с выносным датчиком, она устанавливается в трубе коллектора или монтируется снаружи. При увеличении температуры воды, датчик оказывает давление на шток клапана, тем самым закрывая его. Для внедрения этой схемы, требуется обустроить дополнительный насос.

При установке трёхходового вентиля принцип работы тот же, но устройство более эффективное, и предназначено для большого объёма теплоносителя.

Недостатком данного способа является высокая цена оборудования и сложный монтаж.

Фото — Схема узла подмеса

Гидравлический разделитель

Применение гидравлического разделителя при монтаже комбинированной схемы, позволяет разделить отопление радиаторного типа от тёплого пола.

 Если система радиаторного отопления оснащена циркуляционным насосом, то установка второго в смесительном узле приведёт к нарушению гидравлического режима. Чтобы они смогли функционировать параллельно, обустраивается гидроразделитель или теплообменник.

Фото — Схема тёплого пола с гидравлическим разделителем

Учитывая особенности каждой схемы, и прислушиваясь к советам мастеров, которые мы постарались изложить в данной статье, вы сможете смонтировать тёплый водяной пол в частном доме своими руками.

Система теплого пола водяного: схема подключения, монтаж

Тепловые системы на основании водяных полов получают все большее распространение и за короткий промежуток времени их применения и установки, выработались некоторые типовые схемы подключения таких систем. Поэтому мы поговорим о том, как правильно подключить водяной теплый пол, чтобы потом не возникло проблем с его работой.

Основные способы

В практической деятельности широко применяют ниже приведенные варианты подключения теплого водяного пола.
Схема 1: с трехходовым клапаном
Подключение пола к системе обогреваПри этом плане сборки водяного пола получают комбинированную схему в состав которой входят отопительные приборы, их нагрев составляет 70 – 80 градусов и линию теплого пола, ее температура всего 40. В связи с чем возникает проблема: как из 80 можно получить 40.

Для решения этой задачи применяют трехходовой термостатический клапан. Его устанавливают на подаче, затем монтируют циркуляционный насос. Из трубы обратной подачи теплоносителя происходит подмешивание той рабочей жидкости, которая подается из котлового контура. Она проходит через этот клапан и падает до требуемой температуры.

К недостаткам такой схемы относят отсутствие возможности дозировки пропорциональности объема холодной рабочей жидкости к горячей, поэтому в теплый пол может подаваться недогретый или перегретый раствор. Само собой, это приводит к снижению комфорта и эффективности. К несомненным преимуществам можно отнести невысокую цену оборудования и простоту выполнения монтажных работ.

Такую схему часто применяют для подачи тепла в небольшие помещения для экономии средств. Но на самом деле, трехходовый клапан применяют не так часто. Это вызвано тем, что подключенные к одной трубе отопительные радиаторы могут нестабильно работать. При частичном открытии клапана происходит подпитка нагревающего контура, а напор, создаваемый насосом, подается в базовую линию.
Схема 2: прямое подключение

Водяной полОбщая схема теплый водяных полов.



Этот план включения ТП включает в свой состав тепловой генератор и арматуру безопасности с установленным нагревательным котлом. Рабочая среда, подогретая в нагревательном оборудовании, подается в распределительное устройство, после этого она расходится по линиям и возвращается в нагревательный котел.

При применении такого плана требуется учесть некоторые детали:

  1. При сборке имеет смысл использовать компенсационный котел, для оборудования этого класса низкотемпературный режим считается оптимальным. На нем он работает с предельным КПД.
  2. При эксплуатации традиционного котельного оборудования на низких температурах оборудование может выйти из строя. Если же котел работает на твердом топливе (угле, дровах), то потребуется установка емкости для корректировки температуры. Все дело в том, что котельное оборудование сложно настраивается.

Кстати, считается что для ТП идеально подходят тепловые насосы.
Схема 3: для одной петли

схема теплого пола 1
Это специальные наборы, которые назначены для включения одной линии ТП с размером площади в 15 – 20 кв. м. Они выглядят как пластиковая коробка, где могут присутствовать приборы для ограничения температуры пола и воздуха в обогреваемом помещении. Кроме этого, в состав набора может быть включен воздухоотводчик. По сути, это самая простая схема подключения водяного пола к электрокотлу.

Рабочая жидкость подается непосредственно из высокотемпературной линии, то есть нагрев составляет 70 – 80 градусов. После этого он остывает до требуемой температуры и в линию поступает свежий объем горячего теплоносителя. Монтаж добавочного насоса не требуется, вполне хватит мощности того агрегата, который установлен в котле.

Минусом такой схемы является наличие участков перегрева. К несомненным преимуществам  относят то, что она довольно просто монтируется. Такие наборы применяют для включения теплого пола в одной комнате, где изредка бывают люди. Систему лучше устанавливать в спальных комнатах, а также в ванных, туалетах, коридорах.


Схема 4: с насосно-смесительным узлом

схема теплого пола 2
Эту схему применяют для включения водяного отопительного комплекса. В его комплект входят – отопительные приборы, теплый пол и насосный узел. В такой системе происходит перемешивание остывшей рабочей среды, поступающей из обратки теплого пола в котельную часть.

В составе смесителей имеется балансировочный клапан. Он позволяет дозировать объем остывшей рабочей жидкости при подмешивании к горячей. Такое решение позволяет добиваться требуемого нагрева на выходе из узла, то есть, на входе в линии теплого пола. Так увеличивается комфорт эксплуатации и продуктивность комплекса в целом.

В состав узла могут входить и добавочные устройства, например, байпас с установленным перепускным и балансировочным клапаном, различная арматура, например, шаровые краны и пр.

Ответы на частые вопросы

Разберем основные моменты, чтобы во время выполнения работы возникало как можно меньше вопросов.

Как подключить систему к терморегулятору

В теплотехнике применяют для исполнения терморегулятор механические и электронные.

В приборах первого типа настройка температуры выполняется за счет размыкания контакта между пластинами, выполненными из токопроводящего материала разной плотности. При нагревании или остывании сигнал поступает в контактор и транслирует импульс на размыкание или замыкание пластин.

В электронном устройстве установлен микропроцессор, в котором зашита программа анализа поступающей от датчика информации. Только потом на исполнительное устройство подается соответствующий сигнал.

Thermoreg
Управление устройствами обоих типов выполняется в ручном режиме. То есть требуемая температура выставляется на приборе, встроенном в терморегулятор.

Регуляторы выпускают с поворотными дисками. На них нанесена сетка измерения, кнопками регулировки и сенсорными экранами. Принцип работы перечисленных приборов мало чем отличается друг от друга. Кроме этого, регуляторы бывают внешние или внутренние. То есть устройство может быть установлено в заранее приготовленную нишу.
Как подключить систему к коллектору

Если принято решение об устройстве водяного пола своими силам, то потребуется решить ключевой вопрос – как его правильно подключить. В процессе монтажа осуществляется подключение распределительного прибора (коллектора). По виду – это отрезок трубы, в котором проделаны отверстия, служащие выходами. Два таких простейших устройства отвечают за продуктивную работу оборудования.

ремонт теплого пола
Водяные полы могут быть уложены несколькими способами, но вне зависимости от метода укладки, первым делом потребуется установка коллектора. Распределитель имеет смысл монтировать на стеновую конструкцию на минимальном расстоянии от напольного покрытия.

В него входят две трубы – подающая, она обеспечивает подачу разогретого теплоносителя в систему, и обратка, она необходима для возврата остывшей рабочей жидкости в нагревательный котел. Движение теплоносителя возможно при использовании циркуляционного насоса.

Во время использования теплого водяного отопительного комплекса может потребоваться его отключение, например при проведении ремонта. Поэтому на каждом рукаве монтируют запорный кран. Для соединения крана и трубы устанавливают компрессионные фитинги.

После этого к вентилю подсоединяют гребенку, при этом, с одной стороны должен быть смонтирован сливной кран, с другой устройство, необходимое для отведения воздуха.

Перед подключением водяной теплый пол, состоящий из нескольких линий, должен быть собран и установлен коллектор. Кстати, план подключения мало чем отличается от способа присоединения к газовому или твердотопливному нагревательному оборудованию.

оборудование для теплого водяного пола 2
Самая простая схема составлена из двух контуров. Для создания распределительной системы применяют коррозионностойкую сталь или латунь. То есть материалы, которые способны противостоять агрессивному действию солей, растворенных в горячей воде.

Гребенка должна располагаться по вертикальной оси. Это необходимо для обеспечения продуктивной работы всех ее компонентов и для равномерного распределения рабочей жидкости.

В каждом контуре должны быть смонтированы запорные клапаны, они могут быть ручными или автоматическими. В той системе теплого водяного пола, схему подключения которого мы изучаем, обычно применяют ручные клапаны.

Один устанавливают на входе, другой на выходе и с их помощью проводят настройку подачи горячей воды. Для контролирования расхода рабочей жидкости между контурами, которые расположены в соседних комнатах, в возвратке гребенки монтируют балансировочные клапаны.

Довольно часто в системе можно встретить приборы для контроля расхода, которые служат индикатором движения потока теплоносителя. Их использование позволяет настраивать каждый контур системы и замерять объем рабочей среды в каждом элементе по отдельности. Благодаря этому можно вносить коррективы в работу системы.

Такое решение позволяет использовать контуры с разной длиной трубопровода. В возвратной части гребня монтируют термодатчики. Они нужны для частичного или полного перекрытия движения потока, его выполняют с помощью сервоприводов или в ручном режиме. При подключении теплого водяного пола своими руками особых проблем не возникает.

Как подключить термоклапан

Термоклапан представляет собой устройство, состоящее из двух частей – клапана и регулятора температуры. На практике применяют два типа клапанов – ручные и электронные. Они предназначены для настройки температуры в отапливаемом помещении. Их монтируют на отопительный прибор, в нашем случае на линии ТП. На коллектор установка производится таким образом, чтобы появилась возможность тонкой настройки температуры воды, циркулирующей по всем линиям системы ТП.

термоклапан


Как подключить водяной пол к однотрубной системе отопления

Нередко возникает ситуация, когда водяной теплый пол должен быть уложен в помещении с небольшой площадью. В таком случае целесообразно задействовать автономный источник нагретого теплоносителя. Т. е., комплекс такого пола может быть подключен уже к имеющейся разводке отопления.

схема подключения
В практической деятельности применяют несколько типов отопительных систем:

  1. Двухтрубная – в таком варианте подача рабочей жидкости происходит по одной трубе, по второй она возвращается к котлу (обратка).
  2. Однотрубная (ленинградка) в ее состав входит только одна труба.
  3. Гравитационная. Для подачи отопления применяют трубы большого диаметра. Их устанавливают по периметру помещения с небольшим уклоном. Наклон обеспечивает движение рабочей жидкости под действием силы тяжести.

Перед включением теплого водяного пола требуется выполнить расчет, иначе она не будет работать с надлежащей эффективностью.

Включение теплого пола аналогично подключению добавочного отопительного радиатора. Применение такой схемы подразумевает некоторые ограничения, в частности, подача должна быть подключена перед насосом, а обратка после. Длина одного контура не может превышать 30 метров, если она выходит больше расчетной, то требуется ее разделить на две одинаковые части. То есть, если длина получилась 50 п. м., рукав разделяют на два куска по 25 метров. Это требуется для сохранения одинакового давления. Диаметр сечения рукава не может быть больше 20 мм. Рабочая температура несущей жидкости не должна превышать 55 градусов, поэтому теплый пол укладывают после отопительного радиатора. В установочный комплект может входить устройство настройки температуры пола. Для одновременного включения нескольких линий потребуется обязательная установка коллектора (распределителя).

Из всего вышесказанного можно сделать вывод – водяной теплый пол, монтаж и подключение, которого можно выполнить своими руками, потребует от домовладельца аккуратности в проведении расчетов и выполнении всех работ.

Схема водяного теплого пола. Схема укладки и подключения водяного теплого пола

В этой статье речь пойдет о черновом водяном полу. Вот ответы на вопросы о том, зачем вам это нужно и как выполнять. Также детализируйте схему водяного теплого пола. diagram of water warm floor

Создание проекта

В одних случаях его наличие желательно, а в других - обязательно. Лучше, чтобы он был, если теплый пол - вспомогательная (то есть не основная) система. Также желательно делать проект, когда он занимает небольшую площадь (20 кв.м).Если пол является основной системой отопления (или вспомогательной), но влияет на большее пространство, то обязательным условием является нанесение на карту.

Зачем все это нужно?

При устройстве такого пола в новостройке, а также в некоторых других случаях требуется формальный ввод в эксплуатацию. Если проект не скомпилирован, возможно получение отказа. Поэтому рекомендуется позаботиться о нем заранее. В противном случае вам все равно придется компилировать проект, только чтобы иметь «задним числом». Если речь идет об устройстве водяного теплого пола с привлечением профессиональных строителей, лучше всего прибегнуть к оформлению договора.Это на основе проекта. Последнее является обязательной частью договора.

Ценообразование

При отсутствии проекта стоимость и сроки выполнения работ в любом случае значительно увеличиваются. Дело в том, что в такой ситуации процесс монтажа или строительства будет неорганизованным. По предварительным подсчетам, на приобретение системы и ее установку требуется до 60 евро за 1 кв. Исходя из этого, в доме размер теплого пола до 100 кв.м., придется потратить до 6 тыс. Евро.Таким образом, установка системы и цена оборудования соизмеримы со стоимостью самой конструкции. В этом случае вам придется начать экономить. Это касается выполненных работ, оборудования и материалов. Уменьшить стоимость последнего возможно. Это требует выполнения точного технического расчета. Схема водяного теплого пола сделана на его основе. Это исключает необоснованное завышение теплопроизводительности. К тому же гарантирует комфортные условия в доме.Схема устройства водяного теплого пола позволяет учесть все важные детали, а также сэкономить на покупке необходимого оборудования. diagram of the manifold of a warm water floor

Рекомендуется

The most effective methods of seed germination

Наиболее эффективные методы проращивания семян

Несмотря на то, что метод рассады в овощеводстве является очень трудоемким процессом, его использует большинство садоводов. Посадка семян в открытый грунт - простой и удобный метод, но эффективен только в определенных климатических зонах.I ...

Retro-reflective paint. The scope of

Светоотражающая краска. Сфера применения

Когда машины начали заполнять дороги, их популярность начала набирать светоотражающая краска. Благодаря этой краске, как водителям, так и пешеходам становится намного легче избегать аварий в темноте. Назначение краски Светоотражающая краска - лакокрасочный материал, из ...

Технический расчет

Как показывает практика, схемы водяного теплого пола своими руками составляются редко. Для проектирования требуются определенные знания. Кроме того, нужно иметь представление о свойствах разных материалов, принципе работы отопительной системы, а также о нормах и правилах монтажа.Схема устройства водяных теплых полов обязательно должна содержать технический расчет. Его реализацией занимается дизайнер. Для того, чтобы изготовить термодизайн дома, вам необходимо предоставить специалистам следующую информацию:

  1. Информация о помещениях ПСО (указать тип покрытия и установку мебели).
  2. Расположение отводов и подступенков внутри здания.
  3. Информация о необходимой температуре в помещении.
  4. Информация о материале наружных стен (также можно указать тип дверей и окон).
  5. Расположение котла и его высота над полом.
  6. Поэтажный план дома (с указанием размеров наружных стен, дверей и окон).

Схема укладки водяного теплого пола выполнена на основании технического расчета.

Важная информация

Схема укладки водяного теплого пола включает очень много элементов. Следует обратить внимание на важные моменты, не упущенные дизайнерами и согласованные с владельцами. layout chart of water warm floor

Разделение областей на поля

Процесс разделения на разделы - очень важный момент.Если его игнорировать, скорее всего, произойдет разрушение стяжки. Это зависит от его теплового расширения. Разделение на поля просто для компенсации. От геометрии и площади объекта зависит количество полученных участков. Максимальная площадь образуемого поля - не более 40 квадратных метров.

Деформационные швы

Это границы полей, получаемые при разбивке помещения. Это необходимо для того, чтобы муфта не треснула. По сути, компенсаторы - это своего рода зазоры.Их можно заполнить демпфирующей лентой, пенополиэтиленом или EPPS. Для проведения прокладки трубы через компенсатор будет помещен в жесткий защитный кожух. Последний представляет собой извилистую трубку, длина которой - до 500 мм. Следует обратить внимание на то, что через компенсатор может проходить противоположная или подводящая линия контура.

Технологический монтаж

Очень важно согласовать этот момент с проектировщиком. Выбор материалов, используемых для прокладки труб, будет зависеть от выбранного метода.В настоящее время наиболее распространены две технологии устройства теплого пола: «сухой» и «мокрый». Финишное финишное покрытие зависит от необходимой температуры труб отопления. Например, максимально допустимые производителем параметры - 25 градусов. Указанной температуры теплого пола может не хватить. В некоторых случаях требуется смена верхнего декоративного покрытия. Возможна установка настенной системы отопления.

Что должно произойти после этапа проектирования?

Ожидается, что в руках собственника окажется поэтажный план системы отопления.Должна быть четко изложена информация обо всех компонентах системы:

  1. Настройки автоматики.
  2. Расположение трубы (указать длину и диаметр участков).
  3. Информация о необходимой мощности для каждого помещения (напольное или радиаторное отопление).
  4. Размещение и размеры радиаторов.
  5. Полный контур труб (указать диаметр и длину каждой петлевой системы, температуру теплоносителя, шаг расположения такого этажа).

Чертеж должен отражать полную схему водяного теплого пола. В нем также указывается и толщина бетона. Владельцу необходимо предоставить всю информацию об особенностях материалов и оборудования, с помощью которых вы будете устанавливать водяной теплый пол. Схема установки позволяет избежать ошибок в процессе самой работы. diagram of the device of water warm floor

Инструменты и материалы

В соответствии с информацией, содержащей техплан и схему подключения водяного теплого пола, перед запуском необходимо подготовить:

  1. ТРК с расходомером.
  2. Коллекторный шкаф.
  3. Пластификатор (добавлен в бетон, предназначен для заполнения пола).
  4. Трубный фитинг.
  5. A Полный набор инструментов для деформационных швов.
  6. EPPS или Полосы демпфирующей ленты.
  7. Теплоизоляционный материал.
  8. Специальная труба, предназначенная для конфигураций «теплый пол» (должен быть кислородный барьер, устойчивый к температуре и давлению).

К первичному плану должна прилагаться схема коллектора и теплого водяного пола.

Дополнительные вопросы

На этапе проектирования необходимо знать следующее:

  1. Варианты отделочных покрытий.
  2. Варианты схемы укладки труб.
  3. Жидкость для системы.

В процессе установки вы решили, что будет слишком поздно. Лучше позаботиться об этом на начальном этапе проектирования.

Теплые полы, вода: схемы подключения

Распределение трубок по основанию может производиться разными способами.На данный момент используются два варианта: спираль и змейка. Любая другая схема устройства теплых водяных полов является вариацией одной из вышеперечисленных.

Змея

Этот стиль подходит для большинства помещений, имеющих среднюю или небольшую площадь. Следует отметить, что начальный отрезок трубы - это самая высокая температура. По этой причине кладку следует начинать со стороны стены, которая имеет наибольшие теплопотери. Эта область называется границей или пограничной областью. Здесь шаг укладки уменьшен, чтобы компенсировать тепловые потери.Чаще всего расстояние между трубами превышает 300 мм. Дело в том, что с большим шагом может образоваться «тепловая зебра». В краевой зоне расстояние уменьшено до 200 мм. Допустимо, если будет еще меньше. В этом случае важную роль играет минимальный радиус изгиба трубы. Для змеевидного контура неравномерного распределения тепла. Чтобы избавиться от нее, необходимо произвести двойную укладку. water warm floor installation chart

Спираль

Данная схема водяного теплого пола предполагает параллельное расположение участков подающего и обратного трубопроводов.За счет этого понижение температуры компенсируется. Спираль - отличный выбор для участков с большим расходом топлива или большой площади. Данная схема подключения водяного теплого пола рекомендуется при шаге менее 200 мм. Причина кроется в ограничении минимального радиуса изгиба конструкции.

Особенности краевых зон

Необходимо помнить, что здесь шаг укладки петель уменьшается. Это сделано для компенсации потерь тепла. Таких зон всего два типа: отдельные и интегрированные.Последний входит в одну петлю. Его образование связано с уменьшением шага укладки наружных стен. По площади расстояние нужно увеличивать. Граничная область формируется с помощью отдельной петли. Если длина последнего больше 100 м, для обогрева этой площади потребуется несколько подобных элементов. При наличии пограничной зоны этот вариант наиболее актуален. Это связано со значительными гидравлическими потерями в контуре, если длина контура превышает 100 м.

Детали верхнего отделочного покрытия

Это очень важный элемент теплопередачи через систему пола.Материал покрытия следует выбирать очень тщательно. При этом необходимо обращать внимание на его термостойкость. Рекомендуется использовать:

  1. Ламинат.
  2. Линолеум.
  3. Деревянная доска (толщина - до 15 мм; это связано с низкой теплопроводностью этого материала).
  4. Твердая древесина.
  5. Плитка керамическая (толщина - до 30 мм.). Underfloor heating water installation diagrams

Покрытия для дерева

В этом случае у вас может возникнуть много вопросов. Дерево - гигроскопичный материал.В большинстве случаев покрытие несколько снижает относительную влажность воздуха непосредственно над полом. Это потому, что температура повышается. Для относительной влажности «саморегулирование» необычно. Если в определенной зоне повысится температура, она снизится. Для водяного теплого пола нельзя использовать канадский клен. Это также относится к доллару. При изменении относительной влажности геометрические размеры этих лесов сильно «прыгают». Все остальное вполне может быть использовано в системах водяного теплого пола.Рекомендуемая температура при укладке деревянного пола 20 градусов. Относительная влажность должна быть в следующем диапазоне: 30% -60%. Использование любого вида покрытия обязательно подразумевает предельную температуру, по которой подводится теплоноситель системы. Как правило, все рекомендации есть в прилагаемой инструкции производителя. Схема водяного теплого пола с терморегулятором предполагает установку оборудования для поддержания постоянной температуры в системе.

Жидкости

Система водяного теплого пола может быть пропитана дистиллированной или обычной водой с антифризом.Последний лучше всего использовать при нерегулярном обогреве помещения в холодные периоды. Это должно быть отражено в конструкции системы.

Где лучше всего использовать?

Как правило, мы используем схему водяного теплого пола в частном доме. При установке системы на ограниченных площадях помещения (спальня, кухня, ванная) проще всего использовать электрическую вариацию. Это связано с тем, что в небольшом пространстве расположение трубы сложнее, чем у кабеля. Если эта система отопления будет основной, лучше всего использовать водяной тип конструкции.Следует отметить, что в многоквартирных домах с центральным отоплением запрещено использовать лучистый теплый пол. Схема системы из отдельной цепи должна быть согласована с соответствующими органами. diagram of water warm floor in a private house

Слоистая конструкция

Схема устройства водяного теплого пола состоит примерно из следующего:

  1. Утеплитель (используется EPPS или пенополистирол).
  2. Гидроизоляционное покрытие или оклейка.
  3. Основная духовка.

Дополнительная информация

В случае необходимости требуется расчет толщины утеплителя, на который будет иметь лучистый теплый пол.Схема должна содержать эту информацию. Что касается рулонной изоляции с алюминиевой поверхностью, то рекомендуется использовать вариации содержания дакрона. Благодаря ему не произойдет взаимодействия бетонной стяжки и алюминия. Также стоит отметить, что допускается прокладка труб непосредственно к EPS или EPPS. Таким образом, промежуточный слой пропускается. Необходимо обратить внимание на водяной теплый пол, трубы и стяжку с добавлением пластификатора. Это предполагает наличие армированных ячеек сетки.Рекомендуемый диаметр проволоки - до 4 мм. Толщина стяжки такого пола (при наличии труб) - до 10 см. Существуют некоторые рекомендации по применению пластификатора. Считается, что если добавить его в состав стяжки, можно, чтобы ее толщина была 3 см, при этом в ее армировании не нужно. Это мнение не соответствует действительности. Использование пластификатора не избавляет от необходимости армирования стяжки. Причем его минимальная толщина должна составлять 5 см. В случае использования пластификатора его помещают в смесь в строгом соответствии с прилагаемой инструкцией.Его чрезмерное количество приведет к «выгоранию» системы. Таким образом, могут быть трещины. Поверх труб укладывают арматурную сетку. Это равномерно распределит рабочую нагрузку. В настоящее время часто можно встретить рекомендации, что якобы сетку можно ставить прямо над трубами. Однако в этом случае реализация его конструктивной роли невозможна. Дело в том, что сетка надежно крепится к трубе. Делается это с помощью пластиковых зажимов. Итак, можно сделать вывод, что наличие сетки под трубами не отменяет необходимости ее расположения непосредственно над ними.Что касается отделочного покрытия пола, то на материале обязательно должна быть нанесена маркировка о его применении в устройстве теплого пола.

.

Интерактивная электрическая схема для автофургонов, школ, домов на колесах и т. Д.

перейти к содержанию Logo-FarOutRide-512px-(novbr-2019) Наша история ПЕЧАТНЫЕ СМИ СВЯЗАТЬСЯ С НАМИ
