Система полива газона своими руками – Система полива газона — подробная пошаговая инструкция!

Содержание

Автоматический полив газона: принцип работы системы и оборудование

Полив газона – это одно из обязательных условий его здорового и красивого вида, особенно в регионах с жарким, засушливым летом. Если дожди идут редко, а полив производится нерегулярно – трава выгорает, на газоне появляются желтые пятна. Чтобы вернуть лужайке былую красоту, потребуется много времени и большой объем воды, так как поверхностного смачивания будет недостаточно: вода должна проникнуть в грунт как минимум на 5-6 сантиметров.

Автоматический полив газона

Как поливать газон правильно? Можно, конечно, и из шланга, но лучшим решением для экономии воды и времени, затраченных на полив, будет создание автоматической системы полива. Прокладка труб осуществляется после подготовки почвы под газон, до посева травосмеси! На взрослом газоне потребуется вскрытие дернины и последующее ее восстановление по завершению работ. Более простым решением в этом случае будет организация автоматического полива с помощью системы капельного орошения, но такая система может охватить только небольшую площадь.

1. Система полива с дождевателями

Монтаж системы автополива газона, оснащенной дождевателями, предполагает выполнение работ по определенному плану. Прежде всего необходимо составить проект: нарисовать план участка, отметив на нем зоны, нуждающиеся в орошении. В соответствии с площадью полива и формой газона вычисляется необходимое количество дождевателей, их вид и марка, на план наносится схема их размещения. Следующим шагом будет определение места подключения электропитания системы и водозабора (водопровод, скважина или колодец).

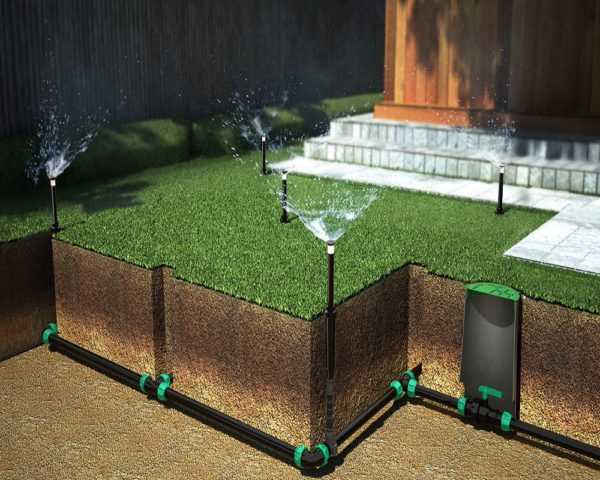

Пример схемы автополива с дождевателями

Принцип работы системы заключается в следующем: к точке водозабора подключается насос или насосная станция, которая подает воду через фильтр и электромагнитные капаны по трубопроводу к дождевателям. Если не хватает дебита (мощности) точки водозабора или давления воды, то вода сначала закачивается в накопительную емкость, а из нее подается в систему орошения. Трубы подачи воды укладываются в траншеи. Для автоматического управления система подключается к контроллеру.

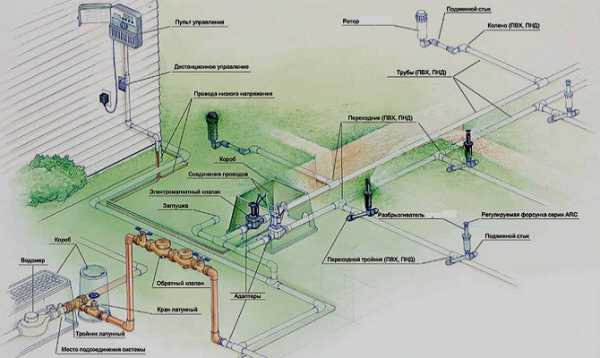

Автополив газона — принципиальная схема системы (ист: poliv.ua)

Оборудование для полива газона

1. Насос или насосная станция.

С помощью насоса или насосной станции вода доставляется из точки водозабора (скважины, колодца, водопровода) в зону полива. Чтобы система работала правильно, важно не ошибиться с мощностью оборудования.

Насос для системы полива

Для начала определим необходимый расход воды на полив газона.

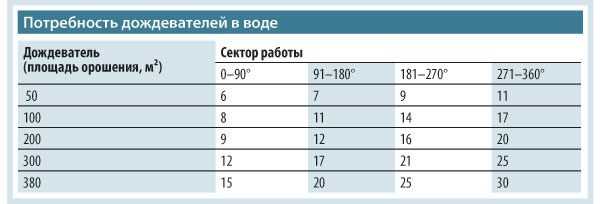

Расход воды одного дождевателя в минуту умножаем на количество дождевателей. Например, 2 л/мин * 10 шт.= 20 л/минуту расход всех дождевателей системы или 20*60=1200 л в час = 1,2 куб.м в час.

Чтобы дождеватели работали, давление воды в системе должно отвечать требованиям производителя (это значение можно найти в инструкции). При этом радиус поливаемого сектора зависит от величины давления.

Например, роторный дождеватель Hunter PGJ-12:

  • рекомендуемый диапазон давления: от 1,7 до 3,8 бар;
  • расход воды: 2,2 — 20,5 л/мин,

при минимальном секторе полива расход воды в час 10 дождевателей составит 2,2*10*60= 1320 л/час =1,3 куб.м в час

В инструкции к насосу обычно указывается его производительность (куб м/час) и напор (в метрах). 10 метров примерно равны 1 бар.

Например, насосная станция Джилекс Джамбо 50/28 Ч-14:

  • производительность 3 куб.м в час
  • напор 28 метров = 2,8 бар

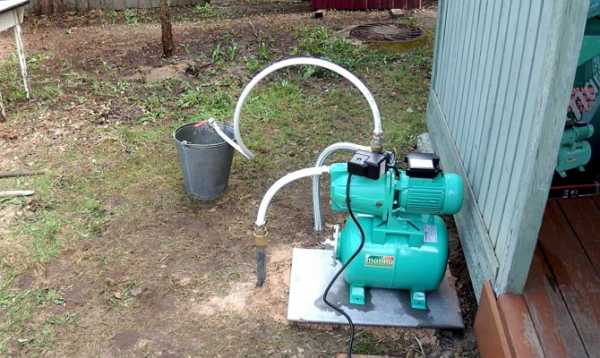

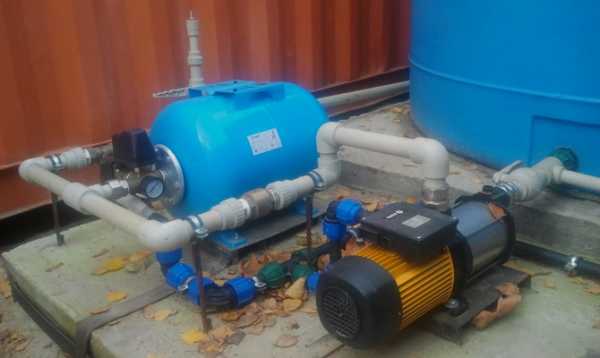

Насосная станция (насос вместе с гидроаккумулятором)

Следует учитывать, что при проходе воды по трубам часть давления теряется. Эта потеря составляет примерно 1-1,5 бара на 100 метров.

В результате расчета мы выяснили, что мощность данной насосной станции с запасом покрывает потребности автоматического полива из 10 дождевателей. (Учтите, что более мощное оборудование стоит дороже.)

Если система автополива подсоединяется напрямую к водопроводу, необходимо замерить давление воды в нем с помощью манометра. Замеры производятся дважды – при одном включенном кране, который обеспечивает только систему полива и при двух-трех включенных кранах. Далее определяем расход воды в минуту с помощью секундомера и емкости с известным объемом (например, 10-литровое ведро).

Если водоснабжение будет обеспечиваться водой из скважины, необходимо учесть ее дебит (указывается в паспорте скважины). Если паспорта скважины нет, измерения проводят также, как в случае с водопроводом.

Вычисляем необходимый суточный объем воды, исходя из нормы полива газона. Норма полива газона — 10 литров на кв. метр, соответственно:

S (площадь газона) м.кв. * 0,01 м.куб. /м.кв. = суточный объем воды для полива м.куб.

Делим суточный объем на время полива (не более 6 часов). Полученный результат не должен превышать максимальный дебит скважины. Если дебита скважины не хватает даже при увеличении времени полива, необходимо установить накопительную емкость. Емкость должна успевать накапливаться за время между поливами.

Какой насос нужен для системы автоматического полива газона?

Наиболее подходящими для организации автополива считаются центробежные насосы. Такие насосы отличаются простотой эксплуатации, способностью поддерживать постоянное давление продолжительное время, надежностью.

Для правильной работы емкость насоса перед включением должна быть наполнена водой.

Насос может быть погружным и поверхностным.

2. Фильтр.

При осуществлении полива из колодца или скважины в систему могут попасть микрозагрязнения – частицы почвы, ила, песка. Чтобы избежать засорения форсунок дождевателей и продлить срок их службы, необходима установка фильтра.

Фильтр

3. Регулятор давления.

Если давление в системе непостоянное, то для правильной работы системы автополива необходим специальный регулятор, который поддерживает предустановленное давление воды на выходе.

Регулятор давления

4. Трубы.

Трубопровод состоит из двух частей:

  1. магистральной трубы, которая соединяет источник водоснабжения с электромагнитными клапанами, и
  2. участков трубы, по которым вода подается к дождевателям.

Прокладывать трубы необходимо по возможности прямо, избегая излишних поворотов и разветвлений, так как на этих участках происходит большая потеря давления воды.

От правильного выбора диаметра трубы зависит давление, с которым вода будет подаваться к дождевателям и ее объем. Так же это параметр согласуется с выходным отверстием на насосе – если диаметр выходного отверстия равен 1 дюйму, то трубу центральной магистрали берут размером 25 мм или 32 мм. На вторичных участках (ответвлениях) диаметр трубы согласуется с диаметром выходного отверстия электромагнитного клапана. Для сохранения давления на ответвлениях могут использоваться трубы меньшего диаметра, чем труба основной магистрали.

Пример подключения дождевателя

5. Фитинги.

Фитинги для автополива нужны для создания разветвлений и поворотных участков, соединения труб, перехода от одного диаметра трубы к другому.

Фитинги

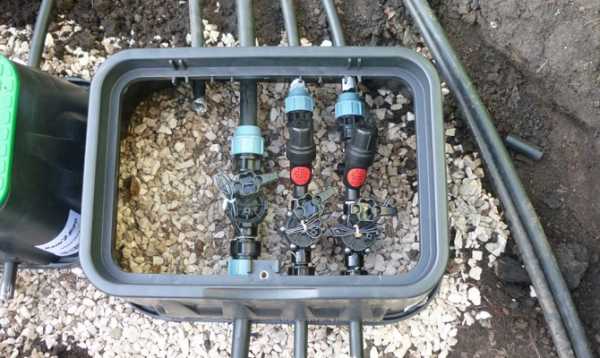

6. Электромагнитные клапаны.

Клапаны открывают и закрывают поступление воды на участки полива. Размеры клапанов подбираются с учетом расхода воды. Располагаются они в земле, в специальных пластиковых коробах с открывающейся для обслуживания верхней крышкой. Управление клапанами осуществляется контроллером.

Электромагнитный клапан для воды

7. Контроллер.

Прибор, который устанавливается для управления всей системой полива. Вся автоматическая система управляется программой, которая открывает и закрывает электромагнитные клапаны в определенное время, обеспечивает полив по заданному графику. К контроллеру могут подключаться датчики погоды, которые сигнализируют о дожде. Пока идет дождь – полив не работает, как только дождь прекращается – программа возвращается в режим подачи воды на полив.

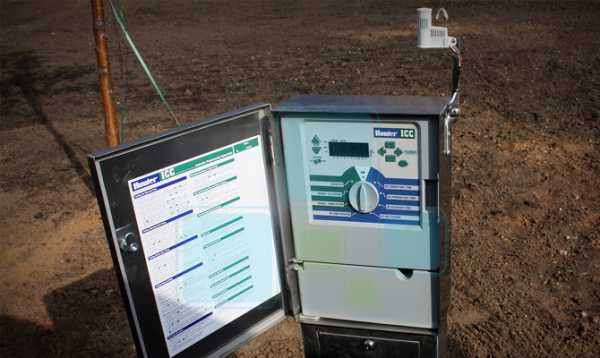

Контроллер для управления системой полива

8. Дождеватели (другие названия: разбрызгиватель, распылитель, ороситель, спринклер)

Существуют два типа используемых дождевателей для полива газона: роторные и веерные (статические). Веерные оросители распыляют воду на 360 градусов. Радиус их полива может достигать 6 метров. Некоторые веерные оросители снабжены съемными (заменяемыми) форсунками.

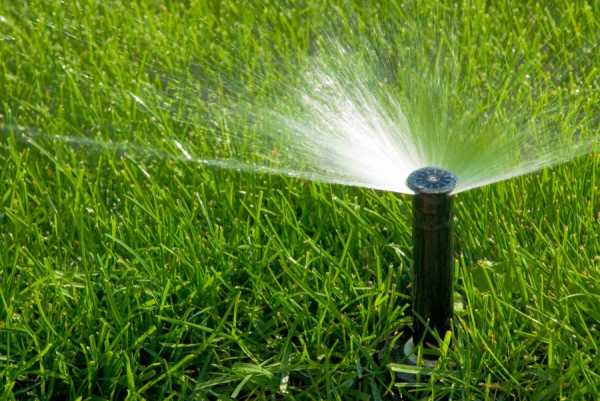

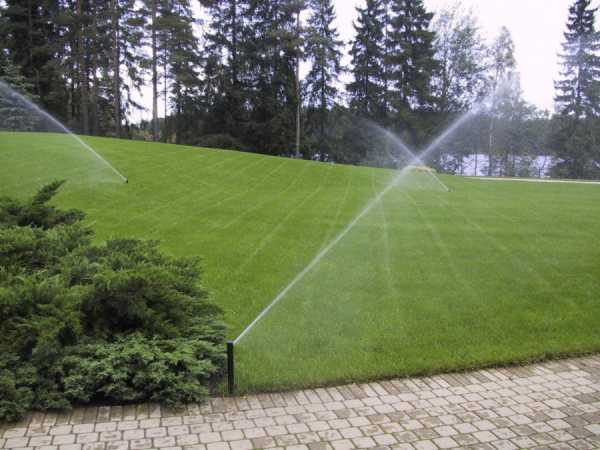

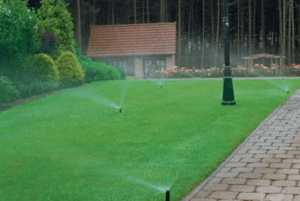

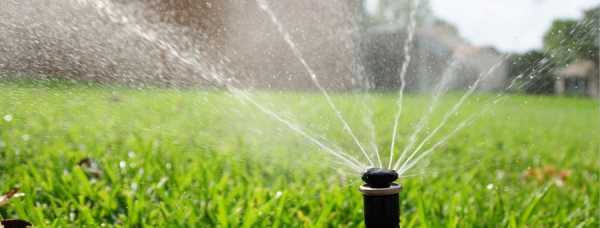

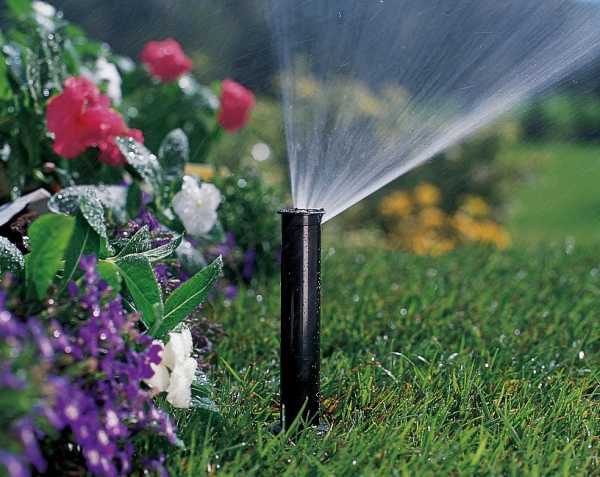

Подземные дождеватели (спринклеры)

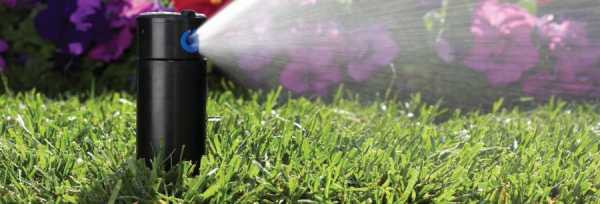

Роторные дождеватели вращаются, постепенно поливая определенные участки. У продвинутых моделей угол орошения регулируется.

Использование дождевателей разного типа в одной зоне полива нежелательно. Веерные оросители чаще используются для небольших лужаек, тогда как с помощью роторных поливают даже поля для гольфа.

Главное правило расположения дождевателей заключается в том, чтобы зоны орошения пересекались. При выборе их местоположения необходимо следить за тем, чтобы не поливались стационарные объекты, для которых влажность нежелательна – дом, забор, дорожки, а также учитывать размещение деревьев и кустарников, которые будут препятствовать правильному распылению и от высокой влажности могут поражаться различными заболеваниями.

9. Водозаборные розетки.

Это удобная дополнительная опция системы автоматического полива. Водозаборные розетки устанавливаются на магистральный участок системы полива газона и находятся всегда под давлением. Предназначены они для временного подключения шлангов с определенной целью, например: полить деревья или кустарники, пополнить водой пруд, помыть машину или дорожки.

Розетка для подключения шланга

Деление на зоны полива

Иногда дебита источника водозабора может не хватить на одновременный полив большой площади газона. Тогда от магистральной трубы делают несколько отводков, создавая отдельные зоны полива. Перед каждым отводком устанавливают электромагнитный клапан. Контроллер регулирует очередность полива зон. Также отдельные зоны полива необходимо устроить, если часть газона находится на солнечной стороне, а часть в тени. В тени газон поливают реже.

Обслуживание системы

Система полива газона не демонтируется на зиму, поэтому необходимо подготовить ее к зиме. В трубах может остаться вода, которая при замерзании их повредит. Для слива воды в самой низкой точке системы устанавливают специальный кран или клапан (или несколько таких кранов). Если слить всю воду не представляется возможным, необходимо продуть систему сжатым воздухом.

2. Капельное орошение

Система капельного полива прокладывается по поверхности газона и не требует заглубления в землю, поэтому ее легко организовать на взрослом газоне. Обычно такая система применяется на небольших или узких газонах, где неудобно или нецелесообразно устанавливать систему с дождевателями. В основном капельный полив используется для полива кустарников, цветников и огородов ( в том числе в теплицах).

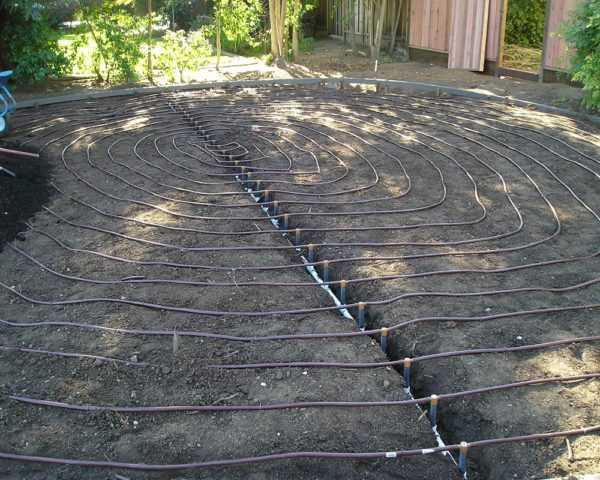

Система капельного полива

Оборудование для капельного орошения необходимо такое же, как для системы автоматического полива с дождевателями, за исключением труб и самих дождевателей. Вместо них прокладывается специальные шланги или ленты капельного полива. Наиболее современными считаются ленты с эмиттерами. Эмиттеры – это капельницы сложного устройства, которые располагаются внутри шланга на определенном расстоянии друг от друга.

Плюсы системы капельного полива:

  • Копать траншеи для укладки труб не требуется.
  • Зона полива регулируется более четко и просто, в отличие от полива дождевателями.
  • В зону полива могут быть включены те растения, для которых дождевание может быть вредным: цветы, овощные грядки, кустарники.
  • Исключено влияние ветра.

Минусы капельного полива:

  • Недолговечность ленты.
  • Необходимость демонтажа всего оборудования на зиму.
  • Существует риск повреждения системы животными.

Система капельного полива может быть подключена к системе полива с дождевателями через специальный редуктор, который уменьшает давление.



Заключение

Правильно смонтированная система автополива газона освободит вас от утомительного и долгого полива из шланга, обеспечит прекрасный вид травяного покрытия. Если участок, отведенный под зеленую лужайку, небольшой, то выполнить монтаж вполне можно своими руками.

Автор статьи: Татьяна Смитюк

sadrium.ru

Как сделать самостоятельно поливочную систему для газона: инструкция

Полив газона – довольно хлопотное дело, если выполнять эту работу «по старинке». Однако в последнее время в широкой продаже появились приспособления, которые могут заметно облегчить этот труд. Это компактные, но мощные системы капельного полива. Они эффективно распределят жидкость и способствуют глубокому увлажнению почвы.

Состав, описание, принцип работы

Система полива газона способствует эффективному орошению большой площади в короткий срок. Ее использование поможет сохранить траву яркой, зеленой, свежей в течение длительного времени, несмотря на летнюю засуху.

Система полива газона

В состав поливальной системы входят следующие виды специального оборудования:

  • Устройства, распыляющие воду;
  • Компрессор для поддержания давления на одном уровне;
  • Фильтрующее устройство для предотвращения засора распылителя;
  • Устройства, обеспечивающие стабильный напор воды;
  • Клапан, который приводит устройство в действие и выключает его;
  • Соединительные трубы.

Некоторые системы снабжены контроллером – пультом дистанционного управления. Также в дорогостоящих «поливальных станциях» предусмотрено наличие предохранительных клапанов, защищающих устройство от неожиданных перепадов давления.

Принцип работы таков: когда включается компрессор, в резервуаре с жидкостью создается повышенное давление. Под давлением жидкость поступает по трубам к распыляющему устройству и далее выходит наружу в виде мелкодисперсных частиц. Размер этих частиц, а также скорость распыления жидкости могут варьироваться.

У такого оборудования имеется много преимуществ, по сравнению с традиционным способом орошения участка или лужайки (при помощи шланга и бака с водой). Когда человек поливает траву водой из шланга, регулировать напор струи очень трудно, и, если напор слишком большой, мощно легко размыть почву или травмировать нежные зеленые насаждения. Имеет значение и «человеческий фактор»: если пользователь случайно пережмет или перегнет шланг во время полива, жидкость польется сильной струей в одном направлении. Это может привести к порче как газона, так и оборудования. Современные поливальные станции лишены такого недостатка.

На заметку. Также традиционный метод орошения при помощи шланга способствует интенсивному размытию верхнего слоя почвы. Как известно, именно в этом слое содержатся вещества, которые делают землю плодородной. При равномерном распылении жидкости размыв почвы отсутствует. Он может произойти лишь в том случае, если неправильно отрегулировать напор.

Главное достоинство современных приспособлений полива заключается в том, что они помогают содержать газон в порядке без особых затрат времени и сил. Ради этого, несомненно, стоит приобрести или сделать подобную систему.

Достоинство современных приспособлений полива в том, что они помогают содержать газон в порядке

Оборудование для системы полива

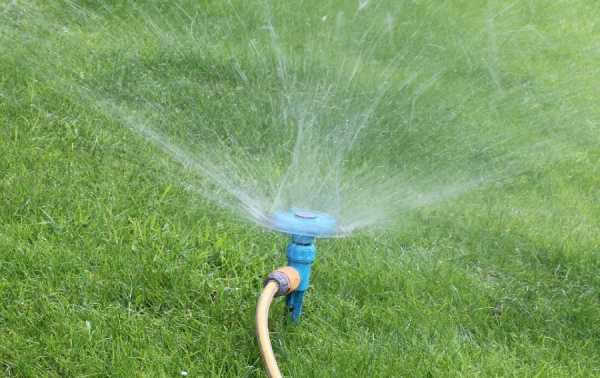

Разбрызгиватели

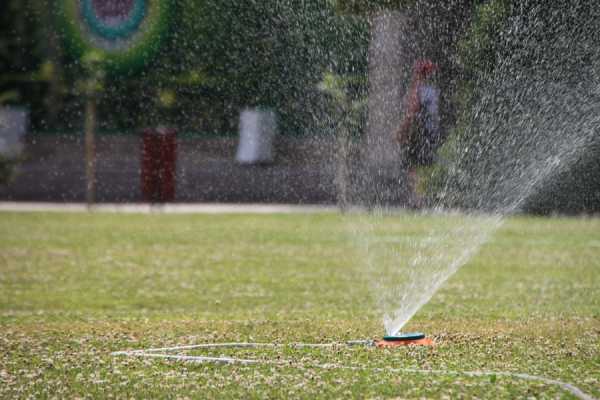

Разбрызгиватель воды для полива газона способствует эффективному распределению влаги и ее более глубокому проникновению в почву. Чтобы ускорить полив большого газона, разбрызгиватели следует выбирать самые мощные: мощность определяется количеством жидкости, вылетающим из пульверизатора за один раз.

Распрыскиватель для газона можно купить в любом садово-огородном магазине. Иногда его еще называют «распылитель для газона». Частички воды, вытекающие из пульверизатора, настолько мелкие, что действительно напоминают пыль или туман.

Простейший разбрызгиватель представляет собой резервуар, который помещается на землю и подсоединяется к трубам. К резервуару крепится множество рожков, из которых подается вода. Можно подавать воду из всех рожков одновременно, можно задействовать только часть их. Все зависит от того, какую именно задачу преследует пользователь. Можно также регулировать расстояние полива и угол, под которым распыляется жидкость.

Дождеватели

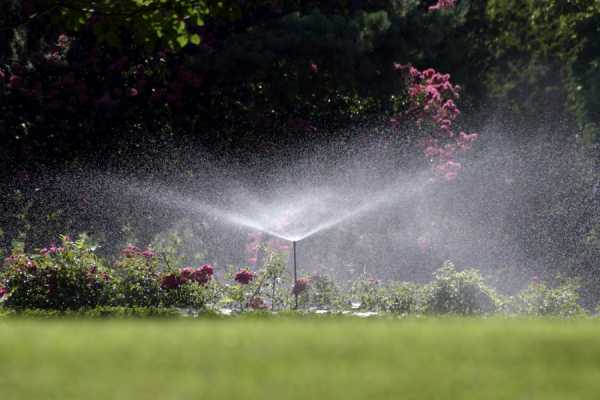

Дождеватель – это прибор, полностью имитирующий эффект естественного полива (дождя). При этом жидкость из емкости распределяется максимально равномерно. Это небольшое устройство, которое в выключенном виде трудно заметить на земле среди травы.

Дождеватели

Ниже представлены основные модели дождевателей:

  • Статические – вода распределяется только в одном направлении, строго под одним и тем же углом;
  • Роторные – внутри такого дождевателя функционирует турбина, которая сообщает вращение водной струе;
  • Импульсные – внутри встроен храповой механизм, вращающий поток жидкости;
  • Комбинированные – радиус распыления можно регулировать.

Для небольшого газона лучше всего использовать статические модели.

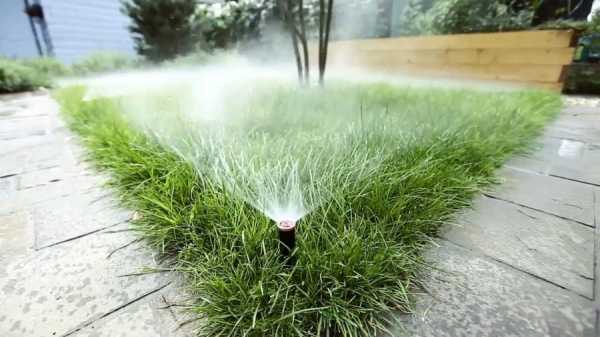

Спринклеры

Слово «спринклер» можно перевести с английского языка как «опрыскиватель». Принцип работы этой разновидности поливального оборудования довольно прост. Спринклер представляет собой устройство, подающее жидкость небольшими порциями.

Их применяют там, где нужно разбрызгивать воду под одним углом. Чаще всего спринклеры используются для полива вдоль бордюров и для ухода за насаждениями возле зданий.

Насадки для полива газона

Насадки для полива газона

Многие системы промышленного производства оснащены дополнительными выдвижными насадками. В зависимости от того, какой именно тип орошения требуется, выдвигается та или иная насадка. Также существуют съемные насадки, которые можно приобрести отдельно. Каждая насадка предусматривает от 3 до 5 режимов орошения.

Капельный полив

Описание технологии

Капельный полив используется не только для орошения газонов, но и для полива садово-огородных участков, а также при уходе за комнатными растениями. По сути, оборудование для капельного полива представляет собой несколько соединенных вместе шлангов. У каждого из этих шлангов один конец сообщается с резервуаром, наполненным жидкостью. Другие концы располагаются в разных концах газона.

Создание системы своими руками

Автоматическую систему капельного полива можно сконструировать в домашних условиях. С работой справится любой человек, любящий мастерить что-либо своими руками. Когда-то чертежи и схемы подобного оборудования регулярно публиковали в журналах «Сделай сам» и в периодических изданиях для садоводов-огородников. Основное преимущество самодельной поливалки – ее компактность и простота пользования, а также долгий срок службы.

Полив газона своими руками

Существует большое количество модификаций самодельных систем, но основные элементы чертежа и схемы остаются неизменными, это:

  • Линии полива;
  • Адаптер линий полива;
  • Труба-подводка;
  • Заглушка;
  • Фильтрующее устройство;
  • Редуктор;
  • Обратный клапан;
  • Вентиль.

К большому баку для воды присоединяют шланг, от которого отходит несколько шлангов меньшего диаметра. Их концы закрепляются в разных участках газона так, чтобы жидкость поступала по стеблям травы прямо в почву.

Для того чтобы самодельное устройство не засорилось, рекомендуется держать бак закрытым. Также следует позаботиться о наличии фильтра. Фильтр поможет предотвратить попадание в шланг мелкого мусора. Бак с водой следует устанавливать на возвышенности, чтобы обеспечить равномерный доступ воды ко всем уголкам газона. Мелкие шланги крепятся к большому при помощи фитингов.

Автоматический полив газона

Описание

Автоматическая поливалка для газона проста в пользовании и в изготовлении. Автоматика в поливном деле значительно улучшает производительность труда. Система авто орошения состоит из резервуара с водой и насоса, который по трубам подает жидкость к дождевателям.

Принцип работы

Автоматическая система орошения газона часто используется в садах и парках. Для ухода за такими газонами применяются целые поливальные станции – крупногабаритные установки с большим количеством функций. Такие установки, как правило, стационарные, их довольно сложно перемещать.

Принцип действия у установок разных габаритов один и тот же: жидкость под давлением поступает к дождевателям, по пути проходя через фильтр. Если давление слабое (например, плохо работает насос), жидкость поступает в накопительный резервуар, потом – в систему ирригации. Контроль осуществляется при помощи пульта дистанционного управления.

Автоматическая система орошения газона

Оборудование для самостоятельного изготовления

Чтобы автоматизировать полив газона, оборудование можно изготовить самостоятельно. Большой популярностью у современных дачников пользуется поливалка для газона веерная. Ее главный недостаток заключается в том, что устройство часто ломается и засоряется. Системе, изготовленной своими руками, не свойственны такие недостатки. Однако у самодельной системы есть минус: к ней не подходят насадки от покупных разбрызгивателей.

Для самостоятельного изготовления системы авто орошения понадобится следующее оборудование:

  • Компрессор;
  • Фильтрующее устройство;
  • Приспособление для регуляции давления;
  • Главная труба и вспомогательные трубы меньших размеров, по которым жидкость поступает к дождевателям;
  • Предохранительный клапан, страхующий систему от перепадов давления.

Пульт дистанционного управления (он же «контроллер») представляет собой устройство, в память которого закладывается программа управления системой. Пользователь задает время, в которое электромагнитные клапаны будут автоматически открываться и закрываться. Это время зависит от графика полива. Обычно контроллер дополнительно снабжают погодными датчиками. Когда на улице дождь, датчик сигнализирует об этом, и электромагнитные клапаны на некоторое время закрываются.

Насосы для систем полива газонов

Поливочная система для газона, снабженная насосом, позволяет свести к минимуму физические усилия пользователя. Такие устройства отличаются большой мощностью, плавной подачей воды и долгим сроком эксплуатации. Эта система – хороший вариант для тех, кому приходится часто поливать траву.

Существует несколько разновидностей насосов, предназначенных для газонного орошения. Их размер и мощность различаются: от маленького компактного компрессора (для участка в 6 соток) до миниатюрной насосной станции (для полива газонов в городских парках).

Выделяют следующие виды насосов:

  • Центробежные – нужны при необходимости интенсивного полива с расходом больших объемов жидкости;
  • Поршневые – применяются, когда воду нужно экономить.

К сведению. Если нужно перекачать небольшой объем воды из одного резервуара в другой, лучше всего воспользоваться роторным компрессором.

Правила выбора оборудования

При выборе насоса следует обратить внимание на то, чтобы он подавал жидкость максимально ровно, без толчков и рывков. Неровная работа компрессора может негативно повлиять на качество орошения газона или огорода.

Желательно выбирать компрессоры, которые автоматически выключаются и отключаются

Если модели, представленные в магазинах, не устраивают по разным причинам, стоит попробовать сделать поливалку самостоятельно.

Важно! Желательно выбирать компрессоры, которые автоматически выключаются и отключаются. Если вода в резервуаре закончилась, а компрессор продолжает работать, это может привести к выходу оборудования из строя.

Также удобнее приобретать компактный насос, который можно легко монтировать, демонтировать и перемещать. Это особенно важно в том случае, если зимой оборудование хранится в холодном сарае или на улице.

Для того чтобы компрессор дольше служил, желательно, чтобы агрегат был оборудован системой плавного пуска. Когда насос запускается без толчков и рывков, он медленнее изнашивается.

Также стоит обратить внимание на то, какими звуками сопровождается работа компрессора. Если насос будет работать в помещении, лучше выбирать максимально «тихие» модели.

Если газон занимает небольшую площадь, лучше всего сконструировать простейшую поливную систему самостоятельно. Однако, если речь идет о большом пространстве, лучше приобрести необходимое оборудование в магазине. Грамотный консультант поможет подобрать систему нужного размера и мощности, в зависимости от площади, формы и типа газона.

7ogorod.ru

100 фото монтажа системы автополива своими руками

Красивый и аккуратный газон считается настоящим украшением любого участка. Этот вид озеленения требует постоянного ухода, который заключается в своевременной стрижке, правильном поливе и подкормке специальными удобрениями. Современное оборудование помогает справиться с поставленными задачами.

Система полива позволяет равномерно распределить влагу на поверхности газона. Благодаря ей удается избежать чрезмерного переувлажнения, которое сопровождается появлением неровностей на зеленом участке. Как поливать газон? Ответ на этот вопрос вы найдете в нашем материале.

Оглавление статьи:

Из чего состоит система автополива?

Для нормального роста газонной травы, рекомендуется использовать полив в виде метода дождевания. Корневая система в этом случае, получает необходимую влагу, которая обеспечивает быстрый рост и равномерную зеленую окраску.

Современные распылители в системе авто полива имеют множество отверстий, которые способствуют равномерному распылению жидкости. Благодаря им, удается избежать вымывания верхнего плодородного слоя.

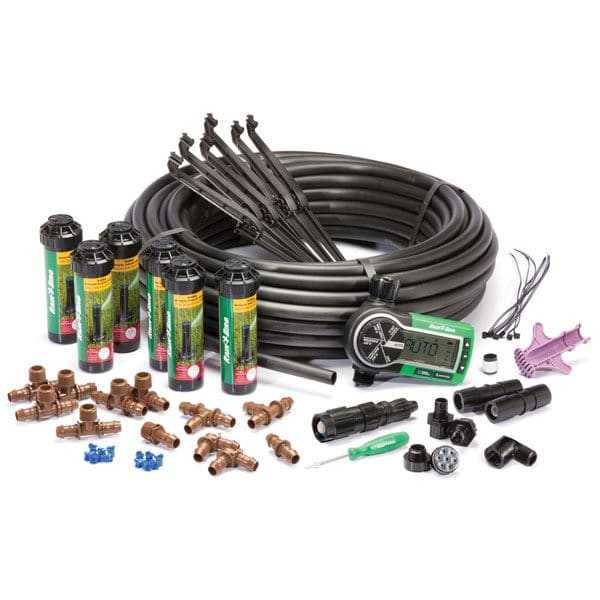

Из чего состоит система полива? Она включает в себя несколько предметов:

  • дождеватели. Для небольшого участка достаточно использовать от 4 до 6 распылителей влаги;
  • насосная станция. Она является главным объектом автоматического полива. Её мощность рассчитывается исходя из площади приусадебного участка;
  • очистительные фильтры. Они позволяют очищать воду от различного мусора и вредных примесей;
  • регуляторы давления. Эти приборы регулировать равномерную подачу струи в процессе полива. Это помогает предотвратить вымывание почвы;
  • электромагнитные клапаны. Они отвечают за подачу и отключение воды;
  • трубы. Их используют для соединения всех элементов между собой;
  • контролеры. Эти приборы позволяют задать необходимый режим и уровень расхода воды.

«Полив газона должен осуществляться в первой половине дня. В это время у растения отмечают ускоренные обменные процессы».

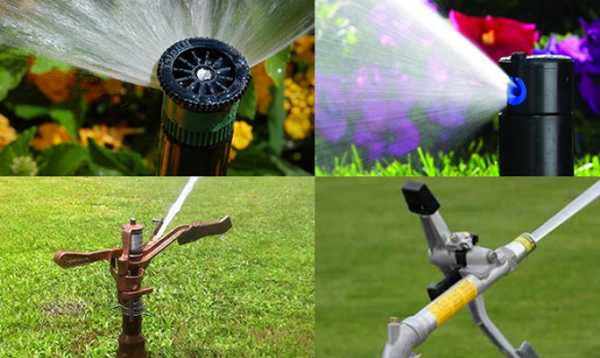

В специализированных отделах представлено несколько разновидностей дождевателей:

  • статические. Они имеют широкий угол наклона, который равномерно распределяет воду на поверхности почвы;
  • роторные. Эти модели оснащены турбинным механизмом. Он позволяет регулировать длину струи и подачу жидкости;
  • импульсные. Они обеспечивают вращение струи на несколько метров.

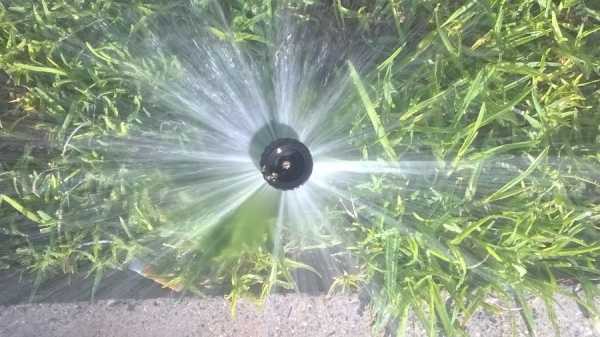

Современные установки авто полива оснащены потайными дождевателями. Они спрятаны в верхних слоях почвы. Для равномерного увлажнения, необходимо использовать несколько разновидностей дождевателей. На фото полива газона запечатлен процесс орошения зеленного участка.

Насосная станция должна располагаться рядом с источником воды. Это обеспечит максимальную мощность установки.

Основное требование этой системы заключается в присутствии специальных фильтров. Они предотвращают попадание мусора и частиц песка в полость дождевателей.

Контролеры должны быть установлены рядом с электрической линией. Она обеспечивает бесперебойное питание для всей установки. Элементы питания (кабель и провода) располагается в толще земли.

Предотвратить механическое повреждения поможет специальная гофрированная металлическая труба.

Самостоятельный монтаж системы автополива

Сделать систему для полива газона своими руками достаточно просто. Перед тем как приступить к рабочему процессу, необходимо подготовить все необходимые инструменты и элементы для сооружения установки. Для этого понадобится:

  • план системы авто полива;
  • дождеватели. Количество распрыскивателей подбирается в соответствии с площадью земельного участка;
  • электромагнитные клапаны;
  • блок регулирования;
  • трубы;
  • лопата;
  • острый нож;
  • веревка;
  • строительный уровень;
  • специальная краска для разметки территории;

Когда все детали на подготовлены, можно переходить к рабочему процессу. Он включает в себя несколько основных этапов:

Разметка участка. Для этого используют водоэмульсионную краску. Это позволяет правильно расположить трубопровод согласно плану. Помимо этого устанавливают небольшие колышки и натягивают веревку, которая помогает сохранить правильный угол наклона.

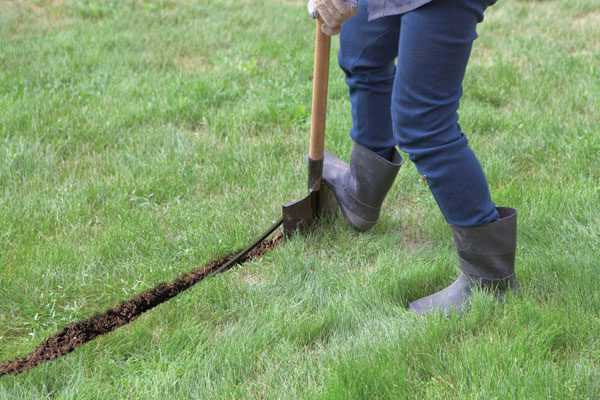

Копание траншеи под систему трубопровода. Если планируется сливаемая система полива, то глубина каждой траншеи должна составлять около 50 см. Угол наклона будет равен 3 С. Диаметр дренажного колодца не должен превышать 0,5 м. Соединение трубопровода.

Оборудование дренажного колодца. Для этого понадобится емкость глубина которой составляет от 0,1 до 0,25 м. Её фиксируют в толще земли.

Монтаж блока управления. Провода подключают к электромагнитным клапанам и коллекторному узлу. Подключение насосной станции. Соединение системы авто полива.

Тестирование установки. Предварительное включение системы помогает изучить недостатки установки. В этот момент могут проявиться протечки. Запуск системы.

Сколько поливать газон?

Сколько раз в неделю поливать зеленый участок? Опытные специалисты рекомендуют осуществлять орошение газона в зависимости от скорости его высыхания. В летнее время этот период составляет 4 раза в неделю.

Не рекомендуется проводить ежедневное увлажнение почвы. Это может спровоцировать появление заболоченности и деформации ровной поверхности. Уровень жидкости должен составлять от 0,5 л до 1,5 л/м2.

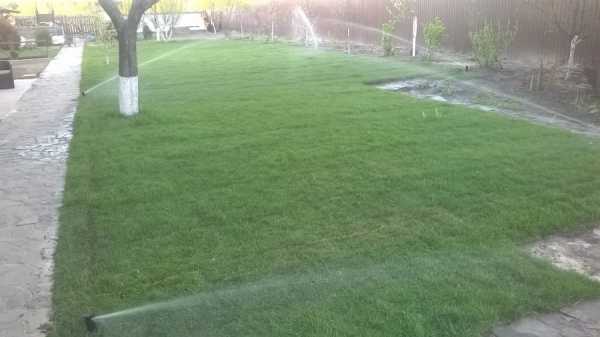

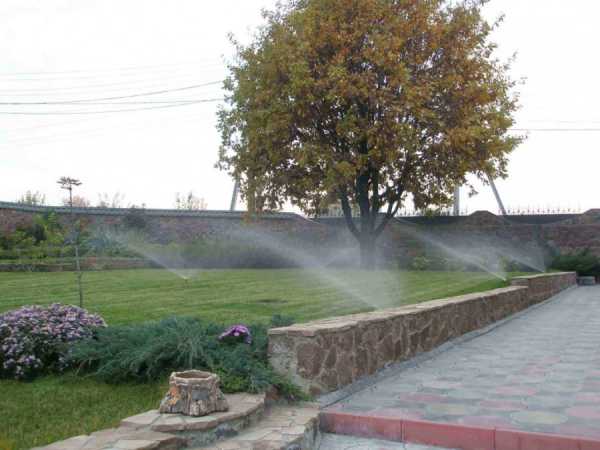

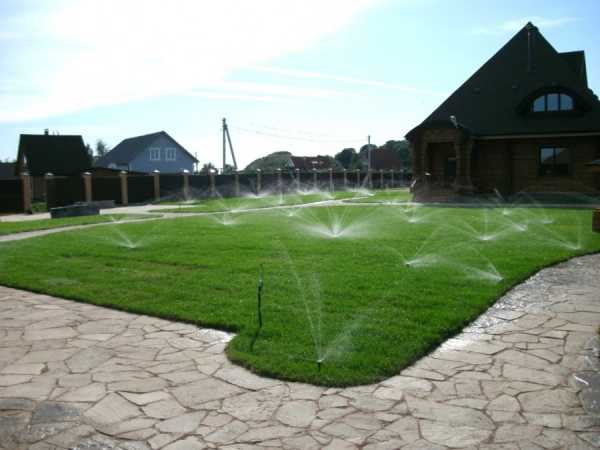

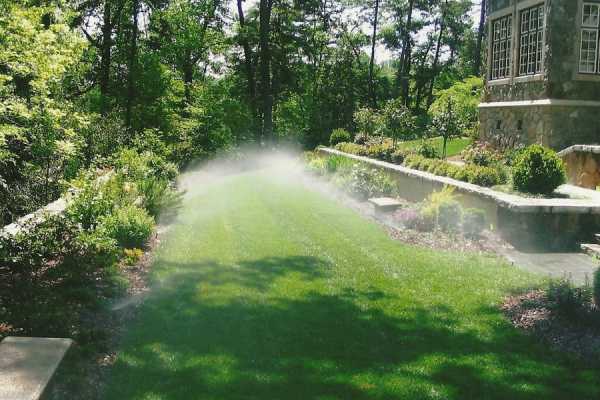

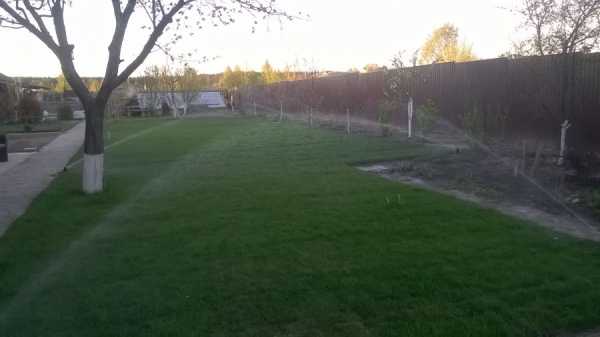

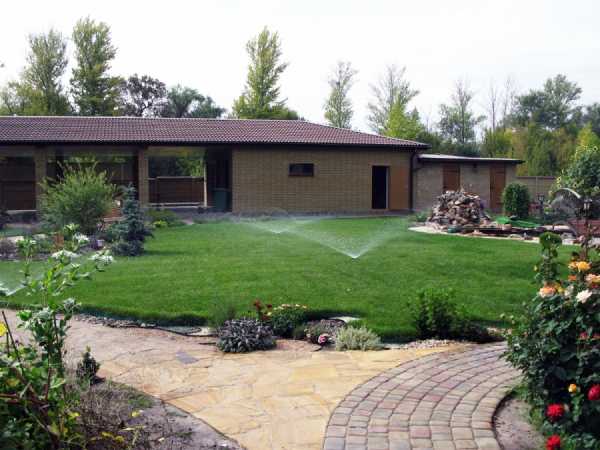

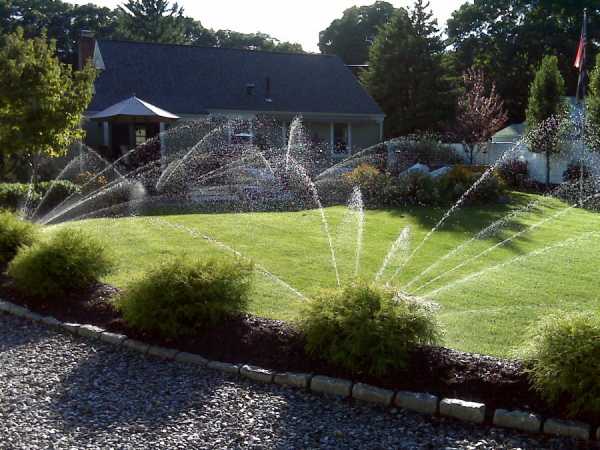

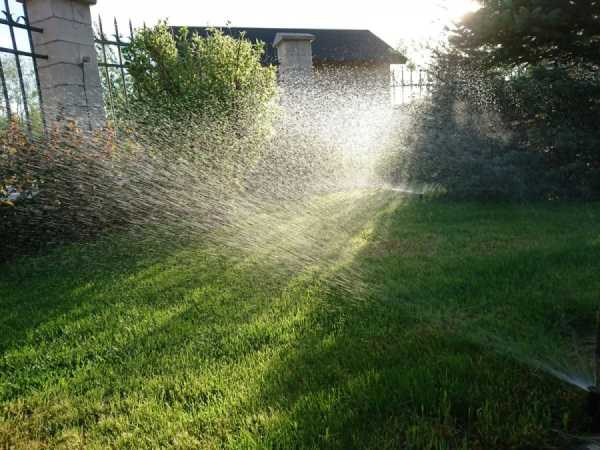

Фото полива газона



landshaftadvice.ru

Система полива газона своими руками, как и что делать

Каждый дачник или обитатель загородных просторов, хочет, чтобы на его участке был красивый сад, лучший газон и самый плодоносящий огород. Но чтобы добиться всех этих показателей, нужно осуществлять постоянный уход за территорией.

В него входит посадка различных растений, прополка, но самая важная процедура — это полив. В начале (первые пара-тройка лет), когда вы только приобретете в собственность участок, и разобьете на нем садик или засеете территорию газоном, конечно, будет приятно побегать с ведрами для полива.

Автоматический полив газона

Но когда время пройдет, это изрядно надоест и придется искать выход.

Лучшим здесь является автоматическая система полива газона своими руками.

В данной статье вы найдете все важнейшие сведения, которые касаются монтажа системы полива своими руками, такие как:

Что входит в систему полива

Монтаж системы полива — это процесс довольно трудоемкий, поэтому будьте готовы к тому, что придется помучиться.

Однако, если вы серьезно настроены, особых проблем не возникнет, тем более, что в итоге, после окончания работ, вы получите систему, которая обеспечит вас свободным временем в дальнейшем. Итак, что входит в систему:

  • Насосная станция
  • Фильтры
  • Трубы, желательно пластмассовые
  • Контролеры
  • Регуляторы давления
  • Дождеватели
  • Электромагнитные клапаны

В чем предназначение каждого из элементов

Насосная станция. Эта установка предназначена для увеличения давления, чтобы можно было обеспечить водой всю систему. Необходимость в этом приборе обусловлена тем, что далеко не всегда центральное водоснабжение обеспечивает достаточные показатели давления. Выбор такого аппарата необходимо осуществляется только исходя из расчетов потребления воды системой орошения.

Фильтры. Чаще всего, на загородных участках для полива газонов используют воду, добытую прямо здесь же, из скважины. Если поливать газон водой из скважины без очистки, дождеватели очень быстро забьются и перестанут работать, именно поэтому, использование фильтров тонкой очистки, это обязательное условие при монтаже системы полива.

Трубы. Они применяются для передачи воды от источника — насосной станции, к “пункту раздачи” — дождевателям. При монтаже системы полива применяются трубы с различными сечениями, у насосной станции, для большего забора более широкие, а у дождевателей — узкие. Можно применять трубы из любых материалов, но работать удобнее с пластмассовыми.

Контролеры. Они предназначены для мониторинга ситуации, контроля потребления, состояния, а также мониторинга открытия закрытия клапанов.

Регуляторы давления. Эти устройства применяются для распределения давления по всей системе. Они необходимы если при монтаже используются разные поливные головки. Дело в том, что все дождеватели имеют разное рабочее давление, и для обеспечения правильной работы системы, необходимо подстраивать его под каждый участок системы.

Электромагнитные клапаны используются в синтезе с контролерами. Предназначены они для полива только определенных территорий газона.

Например, хорошо его применять если площадь полива огромная, а насосная станция не очень мощная и на всю территорию ее не хватает.

Таким образом, можно обеспечить полив всей территории в несколько этапов. С помощью контролеров вы задаете время открытия и закрытия тех или иных клапанов.

Дождеватели — это устройства предназначенные для непосредственной подачи воды на участок. В момент полива они выдвигаются из грунта на 15-20 см, после окончания подачи воды скрываются назад.

Есть 2 вида подобных устройств — роторные и статические. Роторные — поливают водой весь участок вокруг себя на определенный радиус, статические — не вращаются поэтому подача осуществляется только на узко определенную область.

С чего начать

Система полива газона на даче своими руками, начинается с составления качественного плана территории, с нанесением чертежа системы, а также расчета количества воды. Составляем план сада, на нем обозначаем дом, подъезд, все дорожки.

Все это лучше всего наносить на лист в масштабе 1 к 100, таким образом, проще всего нанести радиус действия дождевателей и переносить все данные на реальный газон.

Отмечаем на плане все места водозабора, лучше всего, если их несколько, использовать ближайший к середине, таким образом, понадобиться меньшее давление для подачи.

Чертеж

На плане сада необходимо отразить чертеж системы орошения. Отмечаем на нем места размещения дождевателей, вокруг которых циркулем обозначается радиус раздачи воды.

Проектирование нужно осуществлять в следующем порядке:

  • Размечаем дождеватели по углам участка, которые работают только на 90 градусов.
  • Отмечаются дождеватели по краям участка, располагаемые вдоль забора, работающие на 180 гарудсов, если дом длинный, то и вдоль стен.
  • Далее устройства работающие на 270 градусов, они размещаются у углов зданий, например дома, террасы и т. д.
  • Остальная площадь заполняется дождевателями, работающими на всю окружность, то есть на 360 градусов.

Помните, что области полива каждого дождевателя должны пересекаться, дабы обеспечивался максимально качественный полив и не упускалась ни одна область.

Такой способ хорошо подходит для всех типов участков.

Расчет количества воды

Схема автоматического полива газона

Каждый дождеватель имеет свои показатели потребности в воде и давлении.

В зависимости от того, какое давление способны выдержать дождеватели, можно рассчитать их количество на одной линии при работе системы.

Чтобы определить, сколько можно использовать оросительных линий, нужно сложить показатели потребности воды у подобранных дождевателей.

Их нужно выбирать исключительно исходя из пропускной способности точки подачи воды, иначе можно получить ситуацию, в которой необходимое суммарное давление на все дождеватели составит 85, а способность точки будет 60.

Если вы столкнулись с такой ситуацией, есть 2 выхода, либо покупать более мощную насосную станцию, либо, что актуальнее, разбить полив на 2 этапа.

То есть, сперва работает одна линия, на 45 например, а затем, вторая — 40. Добиться этого можно с помощью контролеров и электромагнитных клапанов.

Как выполняется укладка

Автополив газона на даче, в монтаже довольно сложен, поэтому нужно отнестись к этому этапу с максимальным вниманием. Весь процесс устройства можно разбить на этапы:

  • Установка насосной станции на специально подготовленном месте, с подводами воды.
  • Выкапывание канав.
  • Предварительная укладка труб.
  • Соединение труб и подсоединение системы к насосной станции.
  • Монтаж дождевателей.
  • Установка контролеров, электромагнитных клапанов и фильтров тонкой очистки
  • Доработка и запуск всей системы

Исходя из этого списка можно понять, как нужно действовать, но некоторые этапы работ требуют детального разъяснения.
Какой глубины нужно делать траншеи?

Идеальной глубиной считается 1 м. Это связано с глубиной промерзания почвы, 1 метр уже ниже.

Однако, довольно часто огородники-обыватели закапывают трубы на 30 метров, чуть больше, чем на штык лопаты, при этом не имеют никаких проблем. Главное, при закапывании на 30 см, создайте небольшой уклон всей системы и в самых глубоких ее концах сделайте специальные отводы.

Это делается для слива воды в предзимний период. Перед закапыванием , необходимо обязательно проверить герметичность системы. После проверки, закапываем, регулируем направление полива и запускаем систему.

Как выполняется зимний слив воды

В предыдущей части статьи мы упомянули, что нужно сделать уклон всей системы. Однако самого уклона недостаточно, чтобы слить всю воду, которая находится внутри, так как в местах соединения труб с дождевателем есть специальные углубления и в них непременно остается вода.

Поэтому до наступления заморозков, необходимо продуть всю систему сжатым воздухом, до тех пор пока из труб не перестанет вытекать вода.

С наступлением весны, перед включением системы выполняем проверку, если необходимо, чистим дождеватели, снова регулируем радиус подачи воды и запускаем систему.

Монтаж автополива для газона

Уход за системой и поддержание ее в рабочем состоянии.

Если вы уже закончили монтаж системы полива, то необходимо знать, как за ней ухаживать. Это нужно для того, чтобы она прослужила как можно больше и не доставляла лишних проблем.

Итак, вот некоторый перечень процедур, которые необходимо периодически производить:

  • Проверяйте состояние фильтров, 2 раза в месяц. Если они забились, необходимо выполнить очистку, в случае порчи — заменить.
  • Проверяйте также состояние оросительных головок, если щели через которые подается вода засорились, их нужно прочистить кисточкой с мягким ворсом, если отверстие забиты сильно, попробуйте прочистить их иглой.
  • Смотрите, в общем, за состоянием системы.
  • Сливайте всю воду на зиму.
  • Снимайте все датчики с системы по окончании сезона полива и на зиму оставляйте их в теплом помещении.

Нормы полива

Правильный полив, в независимости от вида растений — это залог их правильного и здорового роста. Каждое растение имеет свои нормы полива и если вы будете следить за их исполнением, можете быть уверены, со временем ваш газон или любой другой зеленый уголок, обретет новую жизнь.

Нас сейчас интересует именно полив газона. При его поливе, главное, соблюдать режим и лить достаточное количество воды. Лучше поливать ранним утром или поздним вечером, в часы, когда активность солнца сходит к минимуму.

Дело в том, что солнечные лучи, сразу после полива очень плохо влияют на растения, могут появиться ожоги, кроме того, вода очень быстро испаряется и насыщение почвы влагой не происходит.

Что касается объемов воды, то здесь считается, что достаточно 10 л воды на 1 кв м газона. При поливе в таком объеме, почва пропитывается на 10 см в глубь, а корни травы не углубляются ниже 15 см, поэтому 10 л — это примерная норма.

Не думайте, что частые небольшие поливы в период засухи дают какие-то плюсы. Здесь, скорее, вы принесете только вред.

Это связано с тем, что во-первых, влага не доходит до корней растений, а во-вторых, при таком поливе, на верхнем слое почвы образуется твердая, практически непроницаемая корка, она не дает воздуху поступать в землю, это тоже неблагоприятно сказывается на траве.

Однако, в период жары, можно производить освежительные поливы, но не злоупотребляйте ими, дабы не нанести вред. Вот и все основные нюансы, которые должен знать каждый дачник о системе автоматического полива газона.

Если вы задались целью создать такую у себя на участке, главное, не отступайте от цели, старайтесь не упускать никакие важные моменты, и после завершения работ, вы освободите себя от трат времени на полив на всю оставшуюся жизнь. Подробнее об автополиве газона представлено на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.


foxremont.com

Автополив газона своими руками | Совет мастера

В жаркую и без дождливую погоду необходимо производить полив газонной травы иначе трава и цветы на газоне повянут и могут даже пожелтеть. Организовать автополив газона своими руками можно методом дождевания,а также капельным или внутригрунтовым способом. Чтобы организовать автоматический полив газона своими руками применяя для этого любой из видов полива понадобятся шланги, разбрызгиватели, фильтр, капельный шланг и для создания напора насос или какая-нибудь ёмкость которую необходимо будет установить на возвышенность.

Метод дождевания

Делается такая система автоматического полива газона своими руками или прибегают к услугам специалистов. При этом методе разбрызгиватели раскладывают по газону где они должны будут находится. Затем их соединяют между собой шлангами, а шланги прячут под газон. При этом способе обязательно используется насос для полива газонов который обеспечит достаточное давление в шлангах.

Оборудуя дождевой автополив газона оборудование можно спрятать под грунт

Когда подадут воду в трубы то она по шлангам дойдёт до форсунок через которые и будет производиться орошение газона в виде дождя. При таком выборе системы автополива газона нужно учесть, что чем выше напор тем больше будет радиус разбрызгивания.
Также метод дождевания организуется точечными переносными устройствами к которым подсоединяют шланги. Такая поливалка для газона бывают разной формы и конструкции.

Переносной дождеватель для полива газона

Этих устройств можно подключить к шланге несколько. Однако местоположение этих устройств придётся менять вручную по мере полива определённого участка. При этом методе шланги после полива нужно будет постоянно сматывать и убирать, а перед поливом доставать, разматывать и подключать к системе водоподачи.

Капельный полив газона

При этом методе по газону раскладывается капельный шланг который соединяют с какой-нибудь ёмкость расположенной на небольшой возвышенности. Вода из емкости поступает в шланг и через специальные форсунки медленно капает на газон.

Капельное устройство полива газона

Так как вода попадает в газон медленно и постоянно то поэтому ёмкость необходимо постоянно пополнять. Вода хоть и капает медленно но зато постоянно, а поэтому водой снабжается приличная площадь которая расположена около этого шланга.

Внутрипочечный метод

При этом методе капельный шланг располагают не по газону, а внутри него. Таким образом вода будет попадать сразу в корневую систему газона.

Внутригрунтовый монтаж полива газона

При этом методе главное чтобы в корневой системе газона не было переизбытка воды иначе она начнёт портится и гнить. Однако сделанная таким образом система полива газона своими руками имеет существенный недостаток такой как постоянное забивание грунтом капельных отверстий.

Советы

  • На уклонной местности нужно располагать магистральные трубы поперёк уклону, а капельные шланги вдоль уклона.
  • Соединять магистральные трубы и шланги можно с помощью тройников или смарт коннекторов.
  • Магистраль лучше всего сделать из пластиковых труб так как они не ржавеют и не очень дорогие.
  • Шланги должны быть не прозрачные чтобы избежать цветение воды в них.
  • При любом методе нужно ставить фильтр для очистки воды чтобы не забивались разбрызгиватели и форсунки для полива газона.
  • Если вам нужно будет поливать газон через какой-нибудь определённый промежуток времени то можно подключить к насосу таймер.
  • Если насос качает воду из какой-нибудь ямы в которой постепенно собирается вода то нужно будет установить поплавок как в бочке туалета и тогда когда вода выкачается ниже определённого уровня, поплавок опустится и разомкнёт электро контакт идущий к насосу.
  • Поливать газон рекомендуется два раза в день. Примерно рассчитано, что с помощью 10 литров воды можно полностью увлажнить 1 квадратный метр грунта на глубину 10 см. Если этот расчёт принять за нормы полива газона то исходя из этого расчёта и зная на какой глубине находится корневая система вашего газона можно легко посчитать сколько потребуется воды для его полива.
Возможно вам будет интересно:

stroisam2.ru

для газона своими руками, виды для теплиц, устройство, монтаж, фото, видео

Главная/Дача и огород/Системы орошения: для газона своими руками, виды для теплиц, устройство, монтаж, фото, видео

Системы орошения могут быть разными. Современные производители регулярно выпускают на рынок усовершенствованные варианты тех или иных установок и прочих конструкций, посредством которых осуществляется полив. Каждый овощевод может подобрать подходящее предложение.

Подземный полив

Способы полива на данный момент могут быть самыми различными и зависят от размера площади и культур, которые будут там высажены. Система подземного полива используется достаточно часто. Ее выбирают, если у садовода нет возможности часто заниматься орошением высаженных на участке растений.

Подземный полив заключается в создании специальной канавы, в которой закладывается пластиковая труба. В ней должны присутствовать равномерные отверстия. Для данной оросительной системы должны быть соблюдены следующие требования:

  • глубина канавы — 15-18 см;
  • труба должна быть изготовлена из пластика;
  • диаметр трубы — 20 мм.

Подземный вариант в данном случае предполагает создание предложенного разветвления по всему участку. Поэтому нужно изначально определиться с тем, как будут выращиваться растения. Все используемые трубы должны быть соединены между собой — так подземный способ полива будет обеспечивать одновременное питание всех культур.

Для подземного полива характерна простота в применении. Предложенную систему подсоединяют к источнику воды таким образом, чтобы подача последней осуществлялась не под большим напором. Такая оросительная конструкция позволяет оптимально производить полив, так как процесс увлажнения может происходить медленно и в подходящее время.

У подземного варианта полива, кроме возможности осуществлять эффективное увлажнение почвы, существует большое количество преимуществ. Данная поливочная система способна уничтожить крупную сорную траву, проводить эффективную борьбу с мучнистой росой, которая часто поражает растения.

Процедура проводится редко, всего лишь 2 раза за неделю. Если летние дни очень жаркие, то можно количество раз увеличить. Рассматриваемый способ может подлежать определенной модификации.

Отличная система дождевания

Современные системы полива состоят из автоматической дождевальной конструкции, которая дает возможность поливать растения в соответствии с установленным графиком. Ее следует монтировать в осенний период, чтобы избежать любых повреждений растения.

Автоматический полив выполняется благодаря маленьким фонтанам, которые способствуют равномерному и красивому росту газона, цветов и пр. Если монтаж системы полива выполнен правильно, то совокупность требуемых механизмов можно легко скрыть под землей, замаскировать. Такие действия помогут сохранить привлекательность внешнего вида ландшафта. Орошение выполняется исходя из заданных программ, поэтому о растениях можно не беспокоиться, даже если хозяин отлучился — расход воды контролируется постоянно.

Автоматическое дождевание полностью оправдывает существенные затраты на приобретение механизма. Преимущество — наличие пульта, который помогает в процессе управления. Пульт выступает в роли мини-компьютера. Если на улице дождливая погода, функционирование насоса автоматически приостанавливается, система выключается самостоятельно. Отслеживать погодные изменения способна специально встроенная метеостанция (портативная).

Установка пульта допускается в любом помещении или на открытом воздухе. Задавать программу можно на конкретные сроки. В процессе необходимо определиться с количеством участков, которые нуждаются в поливе, количеством и периодичностью орошения в течение суток.

Когда полив дождеванием осуществляется автоматически, трубы следует подводить к электромагнитным клапанам. Согласно программе можно указывать их закрытие или открытие, что позволяет подавать воду на каждую головку.

Такие поливные системы функционируют благодаря наличию спринклера (поливочная головка). Его устанавливают в земле во время пребывания системы под оптимальным уровнем давления. Поливы выполняются посредством выдвижных форсунок.

Для орошения участка незначительной площади чаще всего применяются головки веерные. Их используют для клумб, цветников. Захватываемый радиус составляет около 5 м.

Производители делают специальные насадки для таких головок. Они нужны для прикорневых поливов и манипуляций, связанных с попаданием воды на дальние расстояния.

При однонаправленных распылениях хорошо поливать растения, газоны у тротуаров или дорожек. Длина шланга регулируется так, чтобы охватить требуемую зону.

Разбрызгиватель бывает роторного типа. Имеется механизм кругового вращения, что дает возможность обрабатывать существенные площади. Допускается производить как полив газона, так и орошение спортивных площадок.

Для огородов и парников

Для орошения в теплице и на открытом грунте грядок можно применять различные механизмы. Можно сделать удобный механизм, систему полива в теплице своими руками. Но можно воспользоваться и готовым автоматическим вариантом. Речь идет о капельной системе. Эта система орошения пользуется у потребителей огромной популярностью. Она экономична, установить ее недорого.

При отсутствии больших площадей нет потребности в применении дождевальных механизмов. Капельное устройство позволяет отлично осуществлять полив в теплице из поликарбоната. Поливать огород удастся по определенной схеме. Распределение воды на каждую грядку производится равномерно. Жидкость поступает из вместительной емкости в виде бочки. Эта система полива для теплицы или огорода позволяет почувствовать себя комфортно каждой культуре. Капельный полив четко регулирует расход воды. Можно подать жидкость совокупно с минеральными удобрениями. Ограниченные дозы поступают к прикорневой области каждого куста.

Система полива для теплицы, дачного участка на зимний период не нуждается в демонтаже. От человека только требуется выполнять продувку трубопровода до наступления холодов. Не требующие никакой наладки механизмы после зимнего простаивания нужно только запустить.

Капельные автоматические способы полива предусматривают задействование шлангов, сделанных из мягкого материала. Пластик обладает высокой морозоустойчивостью, что обуславливает спокойное пребывание устройства на улице в течение всей зимы.

Контроль полива в теплицах, огородах, садах, может осуществляться с помощью контроллера. Его нужно подключать к устройству. Использование контроллера повышает уровень удобства при эксплуатации. Когда идет дождь, система перестает функционировать. Вся работа выполняется согласно установленной программе, автоматическим путем.

Разбрызгиватель с устройством водоснабжения соединяется шлангами, кранами. В автоматическом устройстве основными элементами конструкции выступают:

  • автоматические детали,
  • насос;
  • бак;
  • совокупность рассекателей;
  • трубы.

Сделать подборку для оптимальной модели наноса, выбрать нужную по объему емкость поможет продавец. Он опирается на объем функционирования механизма. Без помощи профессионала удастся определиться с рассекателями и автоматическими элементами. В процессе необходимо руководствоваться своими финансовыми возможностями, учитывать частоту, с которой будут на участке производиться мероприятия по орошению.

Во время монтажа емкость следует установить на небольшом расстоянии от земли (примерно 1,5 м). Это позволит избежать заливания растений. Максимально удобно применять бочки, емкость которых равна от 150 до 200 л. Бочка должна накрываться крышкой.

Материалы для самостоятельного создания системы полива

Для участка применяются различные системы орошения, своими руками их также можно изготовить, но для этого необходимо знать определенные особенности. Причем многочисленные варианты оросительных устройств предназначены и для теплиц. Можно создать опрыскиватель своими руками — это самый распространенный и простой вариант. Для этого нужно приобрести специальный материал или же воспользоваться подручными устройствами, например насадками от использованных распылителей.

Но речь может идти и о более серьезных конструкциях того или иного устройства для полива. Изначально должен осуществляться расчет систем, а для этого необходимо подготовить специальный план и создать схему. Это очень важно, так как на их основе можно точно определить, сколько материалов потребуется.

Полив теплицы своими руками предполагает использование шлангов. Более сложный вариант допускает использование труб, по которым также может осуществляться орошение теплиц и открытых участков.

Если использовать трубы, то осуществить полив своими руками будет намного проще. Они обычно соединяются таким образом, чтобы максимально удобной была подача воды. При создании данной конструкции нужно предусмотреть количество стыков. Кроме этого, стоит определить необходимость приобретения других элементов (разбрызгиватель), особенно если речь идет о теплице.

Для того чтобы осуществить полив в теплице своими руками, могут использоваться специальные трубы. Лучше, если они будут выполнены из металла, их использование может быть более длительным. Как организовать полив, если поблизости отсутствует магистральный водопровод? На помощь придет специальная емкость, которая обладает большой вместительностью. Ее заполняют водой и фиксируют на определенной высоте. Позже ее нужно соединить с остальными оросительными элементами, которые участвуют в конструкции.

Системы капельного полива (видео)

Система орошения, сделанная своими руками

Системы полива газона своими руками сделать не очень сложно, они могут быть выполнены аналогично магазинным. Исходя из вида орошения, нужно сделать определенные заготовки. Чтобы устроить автоматический полив своими руками, понадобится шланг, который может размещаться различными способами. Его можно закопать в землю. На выходе устанавливаются краны, которые регулируют процесс подачи воды.

Можно сделать и по-другому. Кому-то удобнее просто положить шланги на землю, если речь идет об участке. Для полива теплиц шланг подвешивается к конструкции. При этом фиксация проводится таким образом, чтобы оросительно-питающая система доставала до всех высаженных культур.

Система орошения допускает использование воронки и специального накопителя. Их можно сделать из ненужных пластиковых канистр. Для этого пригодятся и другие аналогичные емкости. Накопитель может быть зафиксирован на чем-то деревянном. Туда же крепится и воронка, а к ней присоединяется труба, через которую будет осуществляться процедура полива.

Оросительные системы на современном этапе отличаются своим многообразием. Каждый дачник вправе приобрести тот вариант, который оптимально подходит под созданные условия. Только грамотное использование конструкций дает возможность получить богатый урожай.

Шланг туман (видео)

Галерея: системы орошения (15 фото)


ciscoexpo.ru

Автоматический полив газона – проектируем и собираем своими руками + Видео

Составление схемы полива газонов

Чтобы собранная своими руками система автоматического полива в полном объеме справлялась с возложенными на нее задачами, целиком охватывала орошаемые ею площади и функционировала без сбоев, нужно правильно ее спроектировать. В процессе разработки схемы и системы подачи воды требуется учесть немалое количество различных факторов и мелочей, в частности, технические возможности того или иного необходимого оборудования. Поэтому проектирование и сборку автополива лучше все-таки производить со специалистом или, по крайней мере, консультироваться с ним на всех этапах проведения работ. Какие-либо неучтенные нюансы впоследствии могут обернуться пагубным воздействием на живые растения в виде недостатка либо избытка подаваемой влаги или низкой эффективностью системы и даже неработоспособностью ее в целом или отдельных элементов.

Проектирование системы начинаем с составления своими руками подробного плана участка. Сделать его лучше на миллиметровой бумаге и в масштабе, например, 1:10 (1 см на чертеже равен 1 м сада). На плане надо указать местоположение, форму и размеры не только газонов, клумб и грядок, но также дорожек, дома, хозпостроек и других объектов. Ведь потребуется прокладывать трубы, размещать иное оборудование системы полива и поэтому надо уже на чертеже найти для них оптимальное место, от которого будет зависеть их состав и количество.

Составление подробного плана участка

Затем рекомендуется ознакомиться с ассортиментом дождевателей (распрыскивателей воды), предлагаемых в местной торговой сети, и их техническими характеристиками. Чаще всего для полива газонов используют статические (веерные) и роторные (с вращающейся рабочей частью) оросители. Первый тип самый простой, доступный и дешевый. Статический ороситель разбрызгивает воду наподобие небольшого фонтанчика. Радиус полива им всего 5 м, а охватываемый сектор может быть от 90о до 360о. Роторные в зависимости от модели разбрызгивают воду в радиусе 5–25 м, а сектор полива как у стационарных или регулируемый от 0о до 360о. Есть и другие типы оросителей, например, осциллирующие – специально для полива прямоугольных газонов.

Исходя из размеров и формы поливаемых газонов подбираем нужные дождеватели в достаточном количестве и расставляем их, пока на плане. Они должны полностью охватывать орошаемые участки и при этом по возможности минимально перекрывать друг у друга рабочие сектора. Еще нежелательно, чтобы они поливали почем зря дорожки, сооружения и другие объекты. Расставлять оросители лучше начинать с угловых точек газонов. Также следует учитывать, что к 1 линии подачи воды должны быть подключены только устройства с одинаковой производительностью (расходом). Однотипные дождеватели соединяем на плане участка в границах каждого отдельного газона в единую сеть.

Выбор дождевателей для полива газонов

Если выполнить все эти условия, то полив будет равномерным и без избыточного заливания отдельных участков растительности, даже в случае установки на одном газоне оросителей с разной производительностью. Просто более мощные надо будет отключать раньше. Правда, в случае полностью автоматизированного полива для этого придется на газоне устанавливать дополнительные датчики влажности грунта, чтобы стояло по 1-му на каждую производительность дождевателей.

Если размеры газона значительно меньше радиуса разбрызгивания оросителя, например, он очень узкий, то рекомендуется применить капельный полив. Можно также использовать микродождеватели, которые орошают совсем небольшие площади. Правда, судя по отзывам, они часто засоряются.

Выбор на участке места водозабора

Отмечаем на плане участка место водозабора. Это может быть отвод от водопровода, если подача будет происходить из него. Но этот источник живительно влаги можно использовать только в том случае, если в нем достаточное давление и, желательно, на протяжении всего времени суток. Дело в том, что рабочий диапазон большинства дождевателей 2–4 атм., а некоторым нужно 6 атм. Если давление меньше чем нужно выбранным оросителям, то они не будут работать. Существуют, конечно, модели, рассчитанные на 1 атм., но они менее эффективны, да и такой напор в подведенных трубах водопровода далеко не на всех участках есть. Нередко давление падает по мере возрастания объема забора влаги.

Место водозабора на плане

Если водопровод невозможно использовать, надо будет устанавливать насосную станцию либо емкость с 2-мя насосами: 1 на закачку в бак, а другой на подачу из него в систему полива.

Установка насосной станции

Последний вариант даже предпочтительнее 2-х предыдущих. Вода в емкости будет сперва нагреваться, а потом уже поступать на полив. Резервуар станции или емкость пополнять можно из водопровода, скважины либо колодца. Их закачивающие насосы должны быть рассчитаны на соответствующий выбранному способ перемещения жидкости. Станция обязательно должна быть с гидроаккумулятором, а не накопительным баком. Место ее установки или емкости с насосами и будет точкой водозабора на плане участка. Его выбирают по следующим критериям:

  • площадь, занимаемая необходимым для работы станции или емкости с насосами оборудованием, должна быть достаточной для удобного монтажа и последующего обслуживания последнего;
  • возможность легкого и простого подвода необходимых коммуникаций – труб, электропроводки и кабелей управления.

Габариты необходимого оборудования зависят от параметров последнего, которые определяем ниже предлагаемым способом.

Разработка схемы системы автоматического полива

Выбор объема емкости и мощности насосов к ней, а также станции производим исходя из требуемого расхода воды. Суммарный для всех дождевателей за 1 минуту рассчитывается сложением их производительностей. Если предполагается делать одновременный полив из всех оросителей, то для подбора нужной насосной станции этих данных достаточно. Выбираем агрегат с производительностью, на 10–15 % превышающей расчетный расход.

Для выбора менее мощной станции надо рассчитать суммарный расход однотипных дождевателей для каждого газона и/или для всех предполагаемых линий подачи воды, к которым они будут подсоединены. Исходя из наибольшей производительности одного из трубопроводов с оросителями или нескольких, которые будут подключаться одновременно, и надо выбирать агрегат.

Выбор агрегата для орошения

Можно сделать более точный подбор станции, если воспользоваться методом для определения параметров оборудования варианта с емкостью и насосами. Сначала вычисляем сколько времени будут работать самые мощные оросители, чтобы полить свои участки газонов до нужного насыщения влагой почвы. Для этого сначала расход в минуту 1-м дождевателем делим на площадь, которую он орошает. Получаем сколько воды выпадет на 1 м2 земли за минуту. Затем на эту величину делим норму расхода воды при поливе газонов (10–20 л/м2). Это и будет длительность работы оросителя. Например, расход дождевателя 20 л/мин, а площадь орошения 200 м2. Рассчитаем время его работы для нормы полива 10 л/м2.

20/200 = 0,1 л – объем воды, распределяемый на 1 м2 за минуту.

10/0,1 = 100 минут – время работы оросителя. Переводим в часы:

100/60 = 1,67 часа, 60*0,67 = 40 минут.

Время работы 1 ч 40 минут.

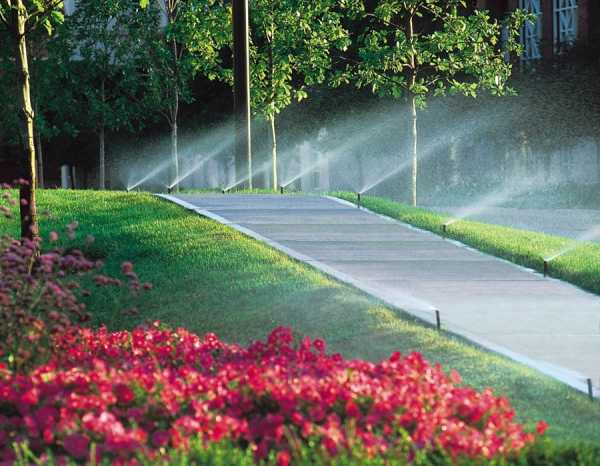

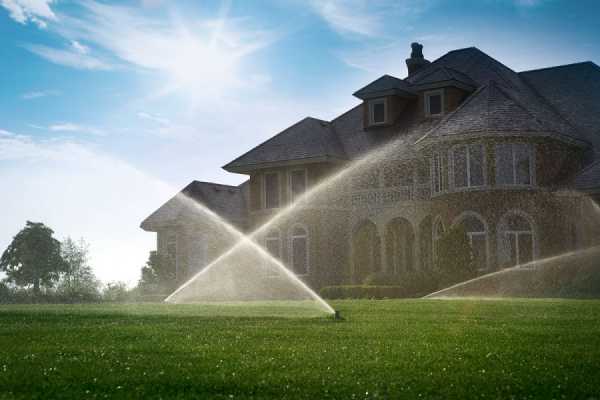

Самые мощные оросители для газона

Затем делаем расчет продолжительности полива для остальных типов оросителей. После этого определяем необходимые объем емкости и мощность насосов. Их параметры должны удовлетворять следующим критериям:

  1. Насос на подаче (выходе с емкости) должен по давлению удовлетворять, а по расходу превышать потребности одновременно запущенных линий полива.
  2. Объем емкости должен быть таким, чтобы заполненный по верхнюю отметку бак не успел опустеть до нижнего, допустимого для работы насоса подачи, уровня раньше, чем закончится полив по самым производительным одновременно подключенным линиям орошения. Это условие рассматривают для случая с включенным и пополняющим емкость закачивающим насосом либо когда подпитка бака не будет работать.
  3. Если планируется, что закачивающий насос при поливе пополняет емкость, то его мощность должна быть достаточной, чтобы бак до окончания орошения не опустел.

Исходя из выбранных параметров емкости и насосов корректируем схему подсоединения дождевателей: при необходимости уменьшаем количество подключенных к одной линии подачи и/или число одновременно запитываемых от бака трубопроводов с оросителями. Все это прорисовываем на плане участка. Линии подачи воды на дождеватели лучше подсоединить к одному или нескольким магистральным трубопроводам, но можно проложить непосредственно до места водозабора. Это зависит от расположения газонов и возможности подводки к ним труб в том или ином месте участка без повреждения своими руками насаждений, дорожек и иных объектов. Места подсоединения линий к магистрали, где и будет установлена управляющая подачей воды арматура, лучше выбрать вне зоны досягаемости оросителей. Иначе ручное управление придется осуществлять под искусственным дождем.

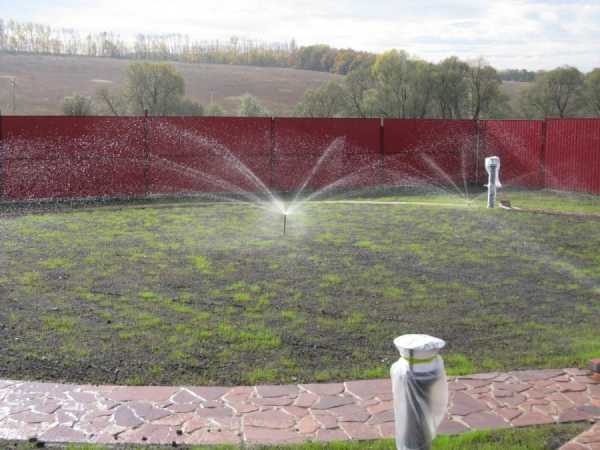

Монтаж системы автополива своими руками на участке

Согласно составленному своими руками проекту делаем разметку участка: с помощью колышков и шнура отмечаем места установки дождевателей и прокладки трубопроводов. Устанавливаем необходимое для подачи воды оборудование. Раскладываем рядом с местом последующей установки магистральные трубы диаметром 32–40 мм и для линий разводки 25–32 мм, отрезанные с небольшим запасом к нужной длине. И те и другие должны быть пластиковыми из ПНД, для небольшого участка все могут быть диаметром 25 мм. Устанавливаем дождеватели. Роем под трубы траншеи, у которых затем выравниваем дно. Укладываем и соединяем трубы своими руками соответствующей арматурой: угольниками, тройниками и переходниками. На выходе с насоса подачи монтируем водяной фильтр.

Прокладка трубопровода для автоматического полива

Там, где будет ручное управление подачей воды (на входах в магистральные трубопроводы и отводы линий дождевателей), устанавливаем задвижки или вентили, а в местах с автоматическим – электромагнитные программируемые клапаны. Если есть газон с капельным поливом, в начале отводящей ветки для него монтируем своими руками регулятор давления.

Клапаны будут автоматически запускать полив по программе, введенной в них своими руками с помощью программатора или контроллера (компьютера), установленного в помещении и работающего от сети 220 В. В последнем варианте ими также можно будет управлять при нештатной ситуации прямо с компьютера, но к ним необходимо подвести управляющие 2-х жильные кабели. Клапаны можно запрограммировать на 4–6 поливов продолжительностью от 1 минуты до 40 ч. Чтобы программа не стиралась во время отключения электроэнергии в них установлена батарея на 9 В, которой хватает на весь сезон. Для полной автоматизации полива устанавливают датчики:

Рекомендуем ознакомиться

  • влажности грунта – на газонах;
  • дождя – вне досягаемости брызг воды оросителей.

Контроллер системы автополива

Первые отключают полив при насыщении почвы влагой до заданного уровня, а вторые – если начнется дождь. Датчики можно подключить прямо к клапанам либо к компьютеру и тогда потребуется только 1 датчик дождя.

nasotke.ru

РубрикаПол

Добавить комментарий
