Слив для душевой кабины – устройство и монтаж системы слива (видео инструкция)

Устройство слива душевой кабины имеет важное значение для обеспечения комфортного помывочного процесса и исключения вытекания воды на пол. Душевые кабины заслужено приобрели широкую популярность, но для того, чтобы они не стали источником постоянных проблем, их подключение должно производиться правильно, с учетом всех нюансов эксплуатации. Существует несколько вариантов обеспечения стока, и задачей становится выбор оптимальной конструкции, способной надежно прослужить много лет.

Содержание статьи

Сущность проблемы

Слив для душевой кабины представляет собой стандартное сантехническое устройство, предназначенное для быстрого и полного удаления воды из внутреннего пространства кабинки, что просто необходимо для нормального помывочного процесса. Кто захочет мыться под душем, когда ноги постоянно находятся в мыльной, загрязненной воде?

Душевая кабина, как правило, в напольной своей части завершается поддоном, который предназначен для сбора падающей воды и исключения ее протекания на пол помещения. Данный элемент может окантовываться низким или высоким бортиком, который является барьером.

Чем он выше, тем больше вероятность сбора всей воды. Однако излишне высокий бортик затрудняет переступание через него, особенно для детей и пожилых людей. Это обязывает выбирать оптимальную высоту для душевого поддона с учетом удобства всех членов семьи.

Слив в душевой кабине происходит через соответствующее отверстие в поддоне, а для направления в него воды его поверхность выполняется с необходимым уклоном. В принципе, сливное отверстие может располагаться на разных участках — в центре, по углам или на краю поддона.

Сливное отверстие

Когда обустраивается любая система слива отработанной воды, возникают определенные требования: быстрое направление всего стока в канализацию, без застоя внутри поддона; исключение возврата сточной воды в поддон; устранение неприятных запахов из канализации. Кроме того, должна обеспечиваться возможность простого обслуживания, в т.ч. при появлении засоров.

В некоторых случаях (чаще в собственных домах) в душевой отсутствует поддон. Тогда слив делается непосредственно в напольном покрытии, а человек, принимающий душ, располагается на решетке, через которую вода, не накапливаясь, легко попадает в сливное отверстие. Принцип действия системы аналогичен поддонному варианту.

Конструктивные элементы

В общем случае сливная система для поддона душевой кабины или душа без поддона состоит из таких элементов: устройство для приема воды, магистрали для отвода ее в канализацию и необходимых соединительных элементов.

Система слива

Устройство для приема сточной жидкости монтируется непосредственно на сливном отверстии и должно обеспечить выполнение таких требований: герметизация стыка, предотвращение возврата воды и исключение запаха.

Такая роль возлагается на сифоны с разной конструкцией гидрозатворов.

Для того чтобы решить, какой вариант выбрать, надо понять, какие вообще можно использовать устройства. Выделяются следующие основные типы сифонов:

Сифон бутылочного типа. Такой тип знаком многим по мойкам и раковинам, где он является основной разновидностью. Данная конструкция может использоваться и для рассматриваемого случая, в частности, для душевой кабины с низким поддоном. По форме сифон напоминает бутылку, горлышко которой присоединяется к сливному отверстию. В нижней части сбоку отводится трубка, которая соединяется с трубой, направляющейся в канализацию. Нижний торец снабжен отвинчивающейся крышкой, и через нее можно удалять оседающую грязь. Основное преимущество такой конструкции — простота монтажа и обслуживания. В качестве недостатка отмечается значительная высота устройства, что заставляет значительно приподнимать поддон кабины.

Сифон бутылочного типа

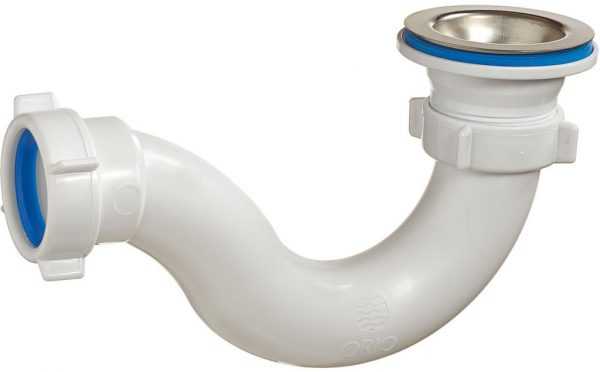

Сифон коленного (трубного) типа. Эта конструкция формируется трубой, согнутой в виде буквы S или U. Простой сифон создается S-образным изгибом пластиковой трубы и удержанием ее в таком виде с помощью хомутов. Основное преимущество — возможность уменьшение высоты устройства, но при этом усложняется его чистка, что особенно проявляется при использовании гофрированного элемента.
S-образный сифон
Сливной трап. Наиболее часто он используется для низкого поддона или в душевых без него. По своей сути, это трубка, заканчивающаяся решетчатой площадкой, которая устанавливается на сливное отверстие. Высота такого устройства составляет не менее 7- 8 см.

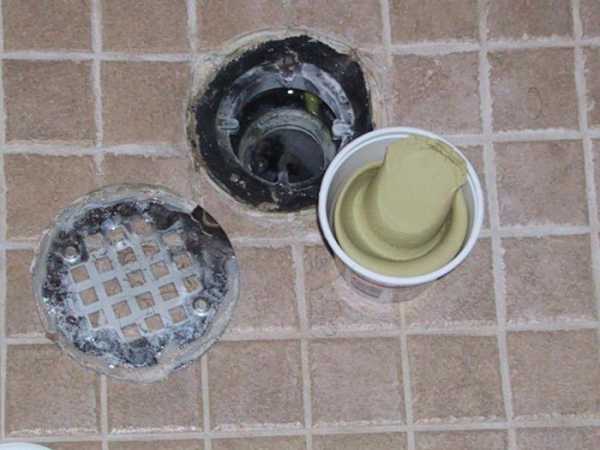

Сливной трап

Для отвода воды от приемного устройства прокладывается канал. В стандартных системах он чаще всего специальный который оборудуют вдоль стены ванной комнаты или сбоку душевой с одной из сторон. Кабины могут комплектоваться готовыми каналами длиной 1-1,5 м, причем прокладывают прямые и угловые магистрали. В комплект канала входят: отводящий лоток, решетка и сливное устройство.

Разновидности поддонов

Основным элементом сливной системы является поддон душевой кабины. Именно он обеспечивает сбор всей сточной воды и через свое сливное отверстие направляет ее в канализацию. От выбора этого элемента во многом зависит комфортность всей помывочной процедуры.

Душевые поддоны могут выполняться из стали, нержавейки, чугуна, пластика, керамики и искусственного камня. Готовые изделия имеют требуемую конструкцию и обеспечивают нужный уклон в сторону сливного отверстия.

В настоящее время наиболее популярными являются акриловые поддоны — практичные и достаточно прочные. Недостатком считается высокий риск появления царапин. Для повышения надежности пластик упрочняется стекловолокном или металлической армировкой.

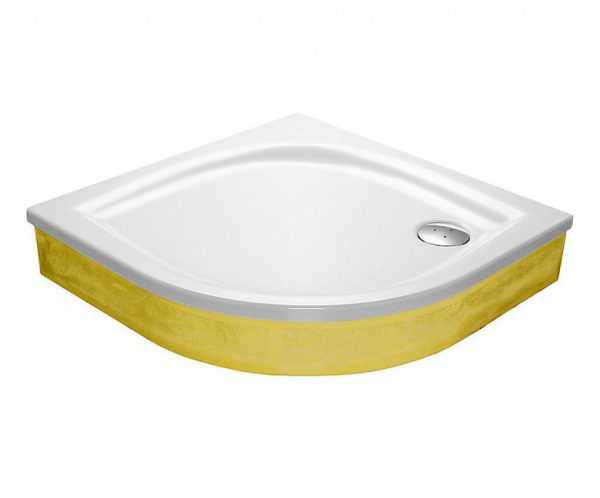

Акриловый поддон

Самодельные поддоны выполняются в виде бетонной стяжки с надежной гидроизоляцией. Бортики формируются путем заливки бетоном, укладки кирпича или каменных элементов. В процессе изготовления следует сразу смонтировать систему отвода стока, обеспечивая необходимый уклон.

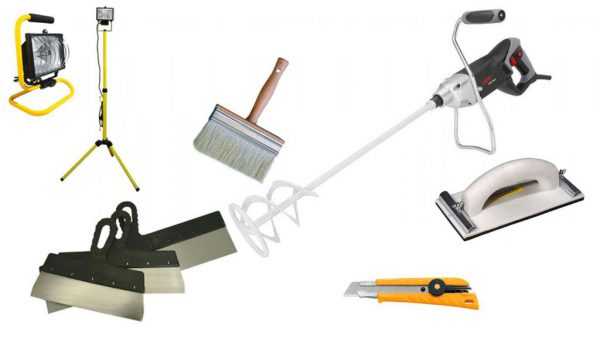

Необходимые инструменты

При установке и подключении к канализации душевой кабины потребуются определенный инструмент и расходный материал. Основание изготавливается путем заливки бетонной стяжки, а значит, следует подготовить инструмент для приготовления раствора, проведения бетонных работ и наложения гидроизоляции:

строительный миксер;
лопата;
мерная емкость;
мастерок;
терка;
полутерок;
шпатель;
нож;
ножницы.

Инструменты, для бетонной стяжки

Подключение кабины проводится с использованием:

болгарки;
электродрели;
перфоратора;
шуруповерта;
шлифовальной машины;
ножовки по металлу;
приспособление для изгибания труб;
отвертки;
плоскогубцев;
тисков;
ключей гаечных, торцевых, сантехнических, разводных;
стамески;
долота;
молотка;
киянки;
кисти малярной;
шпателя.

Инструменты для подключения кабины

Из расходных материалов потребуются:

монтажная пена;
силиконовый герметик;
ФУМ-лента;
манжеты;

шпильки.

Контроль качества и необходимые измерения обеспечиваются строительным уровнем, рулеткой, металлической линейкой, уголком.

Этапы монтажа

От правильности присоединения душевой кабины к канализации зависит в последующем ее беспроблемная эксплуатация. Если своими руками производится монтаж покупной, полностью укомплектованной модели, то надо строго следовать рекомендациям инструкции. Все стыки необходимо тщательно герметизировать с использованием специальных герметизирующих составов на силиконовой основе.

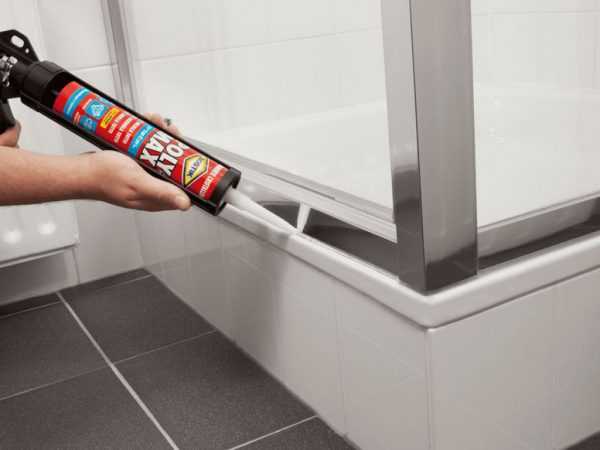

Герметизация стыков

На первом этапе готовится основание для поддона и обеспечивается ввод в канализационный стояк. Лучше всего использовать уже готовый канализационный ввод от ванны, который имеет соответствующий уклон для обеспечения самотока.

Если душевая кабина устанавливается на совершенно не подготовленном месте, то работы начинаются с установки тройника в канализационный сток с отводом на душ, причем уровень установки его должен быть ниже поверхности пола.

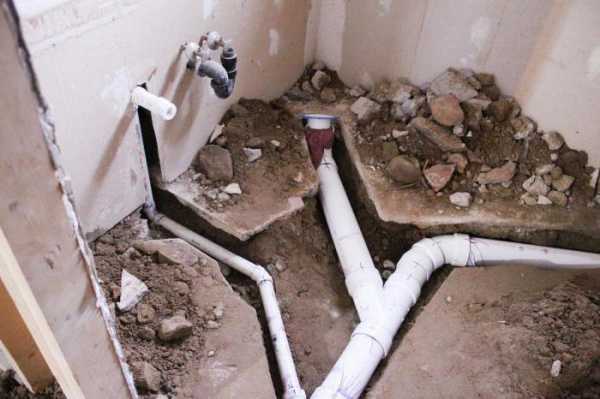

Далее осуществляется прокладка в основании кабины специального сливного канала или трубы, связывающей сливное отверстие поддона с отводом канализационного тройника.

При прокладке должен обеспечиваться соответствующий уклон для самотока жидкости. Для сифона формируется углубление в бетонной стяжке основания нужного размера. Важно правильно рассчитать высоту сифона с учетом возможной регулировки высоты ножек поддона.

Непосредственно присоединение душевой кабины к канализационной системе осуществляется в таком порядке:

Собирается сифон согласно инструкции.
Душевой поддон переворачивается, на сливном отверстии закрепляется сифон в собранном состоянии. На месте стыка укладывается резиновая прокладка.
С помощью регулировки высоты ножек выравнивается поддон. Он должен располагаться строго горизонтально.

Сливной гибкий шланг, отходящий от сифона, соединяется с отводящей системой (каналом или трубой). Стык надежно герметизируется с использованием силиконового герметика.

Душевая кабина приобретает все большую популярность, а потому многим людям хочется иметь ее в своей квартире. Установку можно полностью осуществить своими руками, соблюдая требования инструкции и рекомендации специалистов. Правильный и качественный монтаж сливной системы — это гарантия длительной и комфортной эксплуатации душа.

Видео инструкция

sovety-vannoy.ru

Слив для душа в полу: как сделать?

Еще совсем недавно пределом мечтаний почти любого советского человека была небольшая, но благоустроенная квартира с обычным санузлом. В то время об обустройстве ванной по своему вкусу не задумывался, пожалуй, никто. Не хватало соответствующего оборудования и подходящих стройматериалов.

Уникальное решение

Уже сегодня каждый санузел оформляется под нужды владельца квартиры или дома. В этом помещении можно встретить разнообразные решения, в качестве одного из них выступает дополнительный слив, расположенный в полу ванной комнаты. Такое устройство позволяет обезопасить себя от протечек и обустроить душ без поддона.

Сифон для слива

Перед тем как сделать слив для душа в полу, нужно подумать о материале в основе сифона. Для его изготовления могут использоваться пластик, латунь или нержавеющая сталь. Конструкция обязательно должна быть разборной, только в этом случае ее можно будет демонтировать для прочистки, а после снова собрать.

Что собой представляет трап

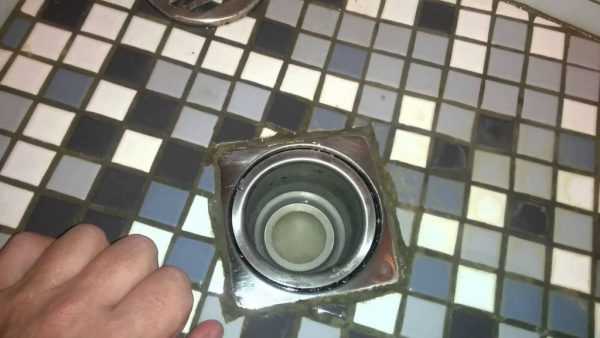

Слив для душа в полу называется трапом. Это специальное устройство, с помощью которого жидкость стекает в канализационную трубу. Система имеет такую конструкцию, которая фильтрует жидкость, отделяя крупнофракционные загрязнения, а также эффективно и быстро отводит стоки. Таким образом, в помещении не появляются неприятные запахи, а система слива не может быть загрязнена. Посетив магазин, вы сможете найти описываемое устройство двух типов: с гидрозатвором и сухим затвором.

Для справки

Когда выполняется слив для душа в полу под плитку, трап может устанавливаться в углубление приямка. Система канализационных труб при этом укладывается ниже его уровня, что будет гарантировать нормальное водоотведение. Подобные системы дренажа, как правило, обустраиваются на первых этажах.

Работы по обустройству слива в полу

Наиболее простым в реализации является слив для душа в полу, который обустраивается в наклонной конструкции. Такая система внешне очень привлекательна. Ее обустройство производится в несколько этапов. Первоначально предстоит определить место, где будет расположен душ, это позволит выполнить разметку. Слив для душа в полу будет иметь форму из бетона, которая монтируется на следующем этапе. Для этого собирается деревянный каркас в виде коробки, который формируется из досок 5×10 см. Затем можно переходить к укладке гидроизоляционного слоя. В качестве наиболее подходящего выступает резиновая мембрана.

Покрытие нужно уложить таким образом, чтобы оно закрывало дно формы и полностью заходило на стену на высоту 20 сантиметров. Если вы решили реализовать слив для душа в полу, как сделать (фото рекомендуется рассмотреть в статье) его, вы сможете решить, более подробно ознакомившись с рекомендациями, представленными ниже.

Следующим шагом станет крепление изоляционного полотна. Начинать данные работы необходимо от угла, потягивая полотнище и выравнивая его. Материал нужно плотно прикрепить к доске с помощью специальных гвоздей, а крепления устанавливаются на высоте 20 сантиметров от дна конструкции или выше. После начинается обустройство сливного отверстия, для этого острым ножом нужно вырезать окружность, диаметр которой совпадает с размерами слива. Если отверстие сделать больше, то вода будет просачиваться под изолирующий слой.

Сливная пластина устанавливается на место и укрепляется болтами, теперь можно монтировать трап. Его заклеивают защитной лентой, что подготовит устройство к заливке цементного раствора. Когда выполняется слив для душа в полу, на следующем этапе можно приступать к приготовлению бетонного раствора, который затем укладывается на основание. У стенок ширина слоя будет равна примерно 6 сантиметрам, а в районе слива – 3 сантиметрам. Данные манипуляции следует производить плоской стороной шпателя. После завершения укладки основание просушивается, а затем можно приступать к монтажу финишного покрытия.

Укладка наклонного пола с трапом

Обустройство пола с уклоном произвести довольно сложно, на первом этапе необходимо определиться с типом наклона. Слив может происходить с двух плоскостей или через так называемый конверт. Как бы то ни было, работы необходимо начать с подготовки основания. Старое покрытием демонтируется, если оно вообще есть. От бетонной стяжки, которая прослужила некоторое время, тоже следует избавиться. Для проведения данных работ может понадобиться использование перфоратора, что особенно касается стыков стены с полом.

Очищенное основание необходимо проанализировать на наличие трещин и отверстий, которые следует заделать. Перед тем как вами будет обустроен слив для душа в полу, необходимо тщательно подготовить основание, для устранения погрешностей чернового пола можно использовать недорогой плиточный клей. Это позволит исключить быстрый износ новой стяжки и изоляционного слоя. Специалисты не советуют пренебрегать данным этапом, так как в противном случае вы столкнетесь с перерасходом грунтовки и гидроизоляции. Если на черновом основании есть значительные неровности, то выровнять их можно будет специальными составами. После того как поверхность просохнет, ее нужно покрыть грунтовкой.

Проведение гидроизоляции

Если вы решили обустроить душ со сливом в полу, то следующим шагом станет проведение гидроизоляционных работ. Это мероприятие является обязательным, так как оно минимизирует ущерб от возможных протечек. Для этого можно использовать разные типы покрытий, но наиболее популярными являются обмазочные и оклеечные материалы. Первая разновидность представляет собой готовые составы или сухие смеси, которые отличаются высокой водонепроницаемостью. Они имеют консистенцию сметаны и накладываются на поверхность с помощью валика или кисти.

Перед нанесением стыки пола и стен необходимо изолировать водонепроницаемой лентой. Нанесение материала осуществляется в несколько слоев, количество которых будет зависеть от типа покрытия. Это касается и сроков высыхания. Оклеечная изоляция представлена к продаже в виде рулонных покрытий, которые наиболее часто имеют самоклеющийся слой. Преимущества данной изоляции заключаются в том, что полотнища не предусматривают необходимости дополнительного нанесения клеевого состава или проведения разогрева. Покрытие должно застилаться с минимальным нахлестом, при этом мастер должен завести его немного на стены. А высота такого «захода» должна составить примерно 20 сантиметров, что позволит сформировать водонепроницаемую чашу.

Укладка стяжки и облицовки

Слив в пол в душе должен обладать слоем стяжки, которая укладывается после высыхания гидроизоляционного слоя. Для этого следует подготовить раствор из цемента и песка, но для начала следует разметить область монтажа. Месторасположение слива и будущая высота устройства определяются именно на этом этапе. Здесь важно учесть, какова будет ширина финишного покрытия. Если вы планируете использовать плитку, то выбор места для слива должен производиться с учетом того, чтобы расстояние от стены до трапа было кратно ее размерам, к данному значению необходимо прибавить 2 миллиметра на каждый шов. Это упростит монтажные работы по укладке облицовки, а вы исключите необходимость подрезки материала.

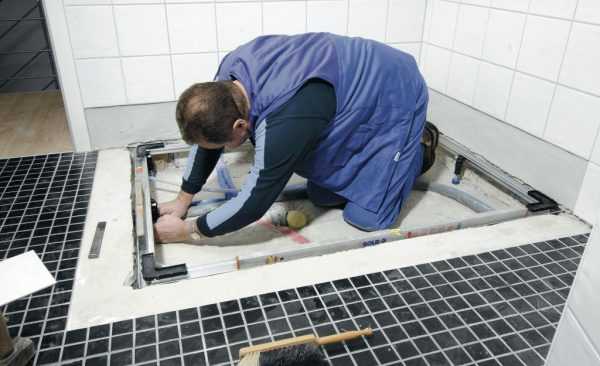

Установка трапа

Слив в пол в душе устанавливается на следующем этапе, на детали необходимо наметить нужную высоту, а после ножовкой срезать лишнее. В паз должно быть вставлено уплотнительное кольцо, а узел следует монтировать на предназначенное место. Мастер производит подгонку устройства, а его верхнюю часть необходимо накрыть пленкой или любым другим подобным материалом, чтобы предотвратить попадание бетонного раствора, грязи и мусора в процессе заливки стяжки.

После можно приступать к выставлению маяков, для этого нивелиром определяется уровень высоты будущего пола, а между установленными метками натягивается шнур для выравнивания профилей. Для обустройства наклона к сливу нужно установить маяки соответствующим образом. Минимальная величина уклона должна составить 1 сантиметр на метр. Если данное значение будет уменьшено, то вода не будет успевать уходить в систему канализации. Следующим шагом станет укладка раствора, которым нужно заполнить все пространство до самой верхней точки маяка. Для разравнивания слоя следует использовать шпатель и правило.

видео-инструкция как сделать своими руками, особенности изделий для душевых поддонов, для дачи, цена, фото

При обустройстве душевой особое внимание следует уделить конструкции слива, так как от его работы будет зависеть нормальная эксплуатация санузла. Существует несколько типов конструкций душа, соответственно, сливы также бывают разные. Мы расскажем об особенностях различных видов сливной сантехники, а также рассмотрим, как сделать слив для летнего душа своими руками.

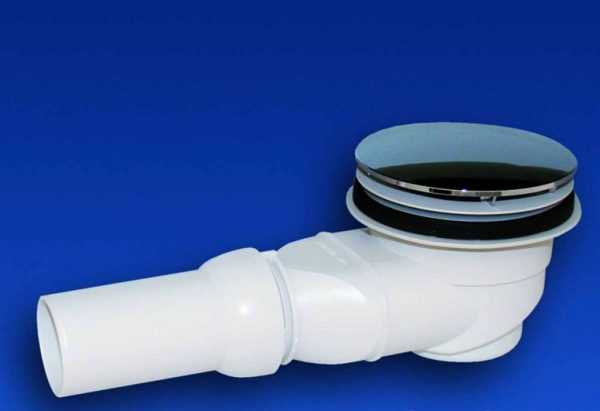

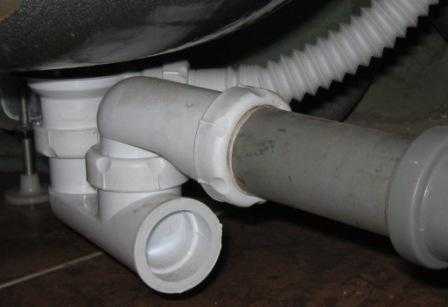

На фото – слив для душевого поддона.

Различные виды душевых узлов

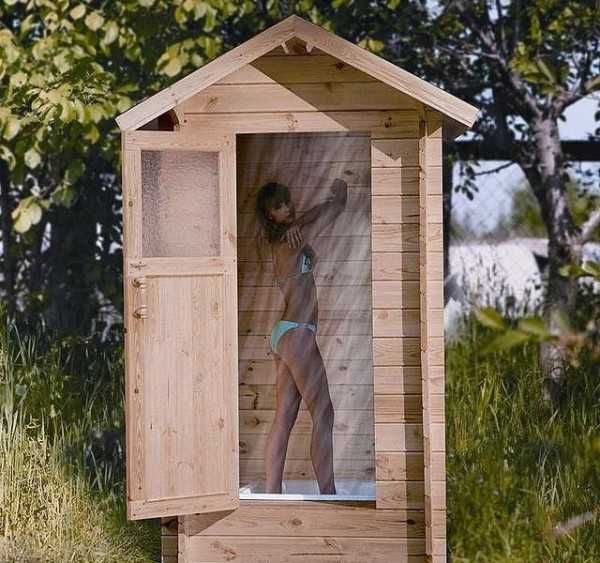

На даче устанавливают летний вариант душевой.

Чтобы дать хоть сколько-нибудь полное описание душевого слива, необходимо рассмотреть различные типы обустройства душевых кабин и санузлов, применяемые в современных домах и квартирах. Кроме того, множество наших читателей интересуется вопросом сооружения летних кабинок для загородных участков и приемлемыми способами водоотведения в условиях улицы.

Так как производители сантехники поставляют невероятное множество конструкций для этих целей, мы решили ограничить наше описание наиболее актуальными и популярными разновидностями. В таблице рассмотрены основные типы душей и соответствующие им виды арматуры для отведения воды:

Тип душа	Конструкция слива
Лейка над ванной	В отдельной системе отведения воды не нуждается, используется стандартный сифон с гофрой для ванны
Кабинка с поддоном	В зависимости от глубины чаши и высоты ее установки используется специальный сифон с гофрой или гофра с S-образным гидрозатвором
Кабинка без поддона	Здесь возможны два варианта: Трап для душа, который представляет собой водосборную решетку, гидрозатвор и трубу для подключения к стояку; Дренажный канал, который сооружают вдоль одной из границ кабинки и соединяют с канализационной трубой
Летний душ для дачи	Может не иметь никакого слива, может бить оборудован примитивным септиком под полом, может иметь поддон и сливную трубу, соединенную с септиком или ямой

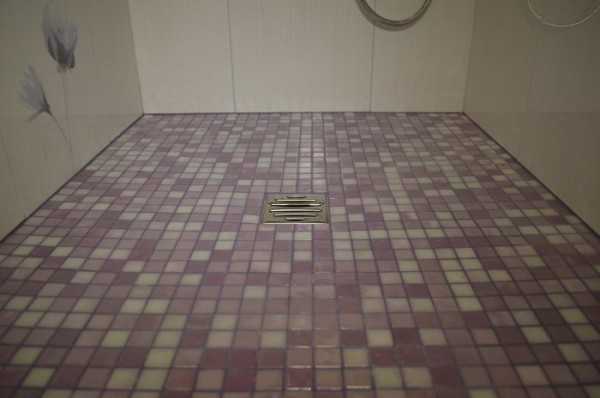

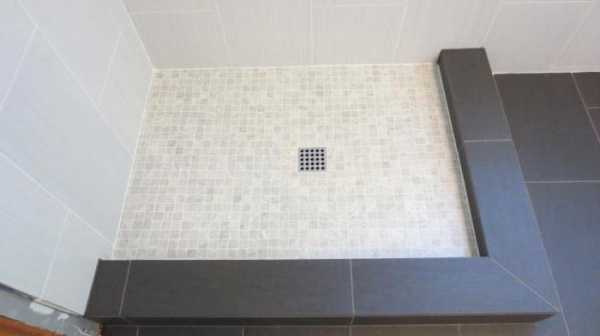

Для кабин без поддона используют душевой слив в полу.

Важно!
Мы намеренно не стали включать в этот список душевые боксы, так как в них уже вмонтирована вся необходимая арматура, и вам остается только соединить ее со стояком канализации.

Разновидности сливной арматуры

Душевая с поддоном

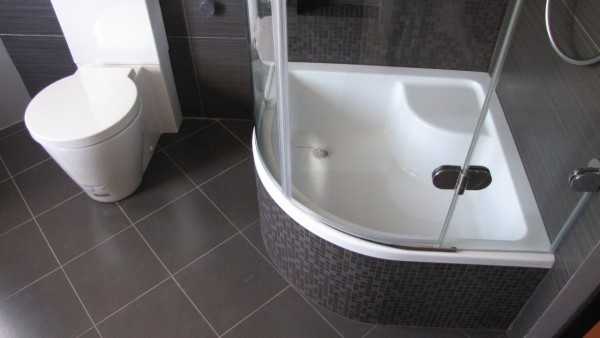

Поддон остается наиболее популярным видом чаши.

На сегодняшний день наиболее востребованным типом душевой является кабинка с поддоном. Это может быть моноблок или бокс, и в этом случае вся необходимая арматура уже установлена, а может быть самодельный подиум или сборная кабина, и тогда сливную конструкцию монтируют своими руками.

Обычно для поддонов применяют простой сифон без перелива, однако глубокие модели могут комплектоваться и переливом.

Выбор конкретной модели зависит от высоты установки поддона, которая, в свою очередь, зависит от трех основных параметров:

Высоты точки входа в канализационный стояк. По правилам и нормам СНиП слив не может находится ниже или на одном уровне с точкой врезки в стояк;
Монтажной высоты подиума или каркаса;
Длины соединительной трубы или гофры, которая отводит воду в стояк. Дело в том, что перепад высот составляет 1 – 1.5 см на метр длины трубы, соответственно, чем она длиннее, тем выше следует устанавливать чашу.

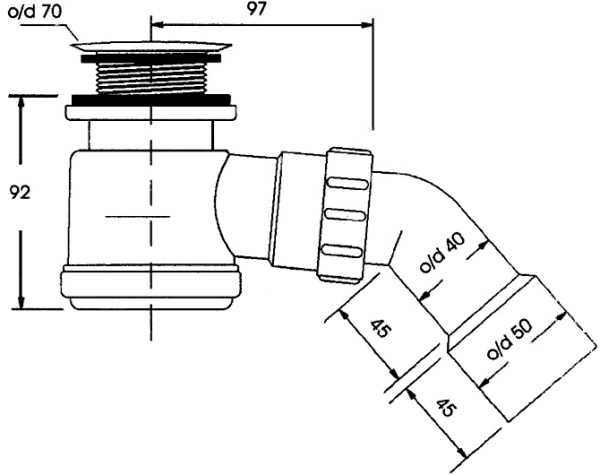

Конструкция с переливом и классическим гидрозатвором.

Кроме того, параметры водоотвода должны соответствовать характеристикам применяемого в душе оборудования. Пропускная способность слива должна обеспечить своевременный отвод поступающей в чашу воды. Это особенно актуально для гидромассажных систем, установок типа «тропический душ» и т.п.

Диаметр арматуры следует подбирать в строгом соответствии с шириной сливного отверстия в поддоне, так будет достигнута наибольшая герметичность и надежность соединения. Этот диаметр может колебаться в пределах 50 – 90 мм. В случае использования арматуры малых диаметров необходимо обеспечить доступ к ее деталям для ремонта и прочистки, тогда как слив диаметром 90 мм можно чистить через верхнее отверстие.

Следует правильно подбирать диаметр и монтажную высоту изделия.

Важно!
При установке гидромассажных систем обязательно подбирайте сливную арматуру по её пропускной способности в соответствии с расходом воды системой.
Она должна быть указана в техническом описании к товару или озвучена продавцом по вашему требованию.
Расход воды гидромассажной установкой также обязательно указывают в техпаспорте к изделию.

Монтаж арматуры производится очень просто: в отверстие поддона устанавливают сливную решетку, которую снизу прижимает специальная гайка. К патрубку прикручивают сифон, на выход которого надевают гофру. Второй конец гофры соединяют со стояком.

Собрать сифон не составляет никакого труда.

Важно! Резьбовые соединения лучше уплотнить лентой ФУМ, а места стыков гофры с патрубком и входом в стояк – силиконовым герметиком.

Душ без поддона

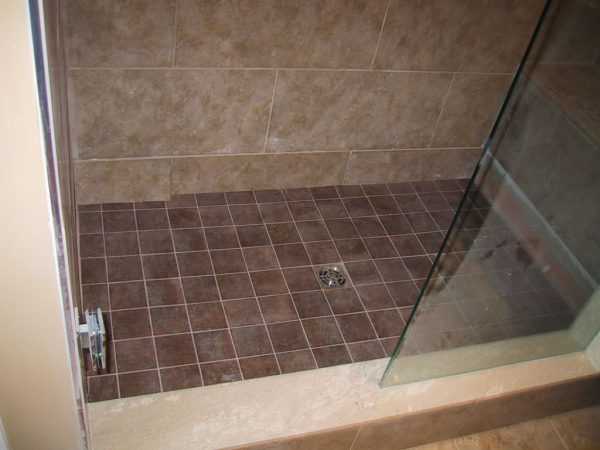

Слив в душе без поддона располагается в стяжке пола.

Набирающий популярность душ без поддона имеет наиболее сложную конструкцию слива. Сложность заключается в том, что монтаж арматуры производится в стяжку пола, а это накладывает ряд серьезных требований:

Требуется высокая степень и качество гидроизоляции всех слоев стяжки, всех соединений, углов и стен в душевой зоне;
Надежность сборки сливной арматуры должна быть очень высокой, так как в случае аварии или протечки её ремонт будет связан с демонтажем плитки и стяжки, а цена восстановления пола будет высокой;
Необходимо точно рассчитать пропускную способность сифона и максимальный расход воды, иначе в случае недостаточного отведения жидкости вода разольется по всей ванной комнате, а потом затопит и квартиру.

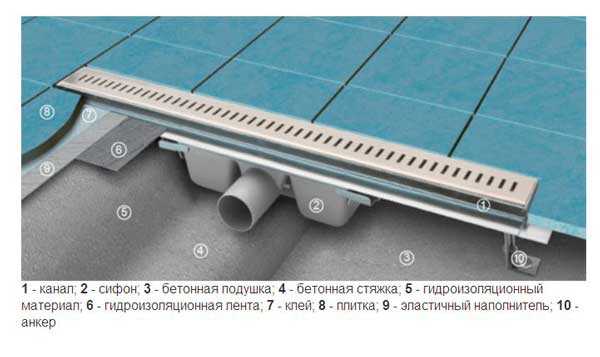

Структурная схема устройства напольного душа.

В строгом соответствии с пропускной способностью, а также толщиной стяжки подбирают трап с нужным диаметром и монтажной высотой. Затем его устанавливают на плиту перекрытия, крепят дюбелями к бетону, выставляют по уровню, соединяют трубой (с соблюдением уклона 1 – 1.5 см на метр) с точкой врезки в канализационный стояк.

После этого производят укладку цементно-песчаного раствора, который выравнивают с формированием уклонов к сливной решетке. Гидроизоляцию делают на всех этапах работ, все соединения уплотняют ФУМ-лентой и силиконовым герметиком.

Ножки поддона укомплектованы монтажными отверстиями и винтами для регулировки уровня и высоты.

Важно! Для сооружения качественного напольного душа потребуются базовые строительные навыки, а также знание принципов гидроизоляционных и сантехнических работ.

Монтаж слива для летнего душа

Загородный отдых без возможности помыться – это не отдых.

Перед тем, как построить душ на даче своими руками, следует продумать все нюансы, в первую очередь – систему отведения отработанной воды. На практике применяют три основных варианта:

Приподнимают пол, делают его проницаемым для воды, и отработанная жидкость уходит в землю. Наименее приемлемый вариант, так как под кабинкой будет стоять лужа, впоследствии она превратится в перманентное болото с комарами и водопоем для различной мелкой живности;
Так же приподнимают водопроницаемый пол, но под ним устраивают дренажную яму. Стенки ямы делают водонепроницаемыми, и наполняют ее песком и гравием для дренажа и фильтрации жидкости. Это лучше, чем ничего, однако все равно в кабинке будет сыро; кроме того, из ямы могут подниматься неприятные запахи;
В кабину устанавливают поддон, от которого отводят трубу в канализационный септик. Иногда делают наклонное бетонное основание, вода из которого стекает в расположенный рядом септик или дренажный лоток. Это наилучший вариант.

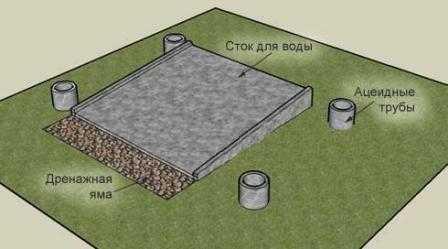

Бетонный слив для дачного душа.

Первый способ подойдет только как временный, второй – при очень небольших нагрузках на санузел. Если у вас большая семья или вы любите приглашать на дачу гостей, тогда единственный приемлемый вариант – устраивать поддон с отведением воды в септик.

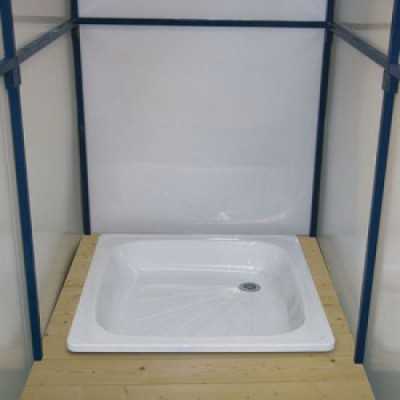

Для этого в конструкции кабинки предусматривают раму для установки поддона на некоторой высоте над землей. В крайнем случае можно немного откопать землю под ним.

Далее монтируют стандартный сифон любого диаметра, так как расход воды в летнем душе минимальный. Сифон соединяют с пластиковой трубой, которую отводят в сторону, и на расстоянии нескольких метров (чем дальше – тем лучше) выкапывают яму для септика.

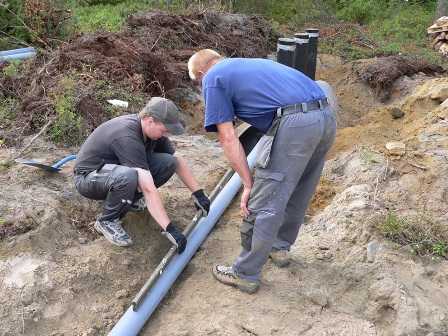

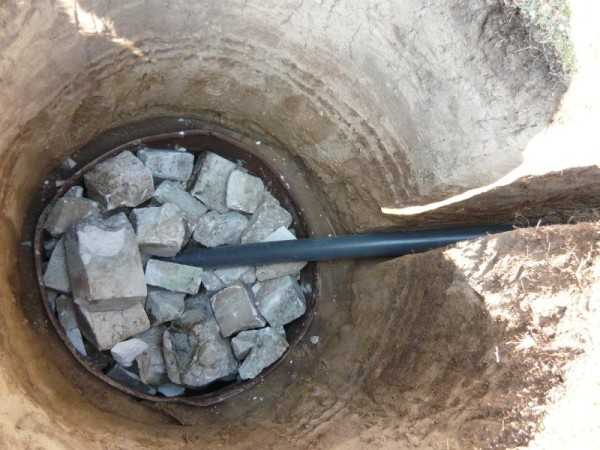

Труба уходит в яму с септиком.

Глубина ямы должна быть примерно 1.5 метра. Наиболее простой способ – установить в нее металлическую или пластиковую бочку с отверстиями в дне, в бочку насыпать сначала слой песка 20 – 30 см, затем слой мелкого гравия слоем примерно 30 см, а остальной объем заполнить крупным щебнем. Это обеспечит необходимую очистку воды перед попаданием в землю на вашем участке.

Гравий является хорошим дренажем и одновременно фильтрует жидкость.

Места соединения чаши поддона со стенками кабинки герметизируют силиконом и закрывают уголками (плинтусами), чтобы жидкость не текла мимо чаши. Трубу укладывают с соблюдением уклона не менее 1.5 – 2 см на метр длины.

Обязательно соблюдайте уклон.

Важно!

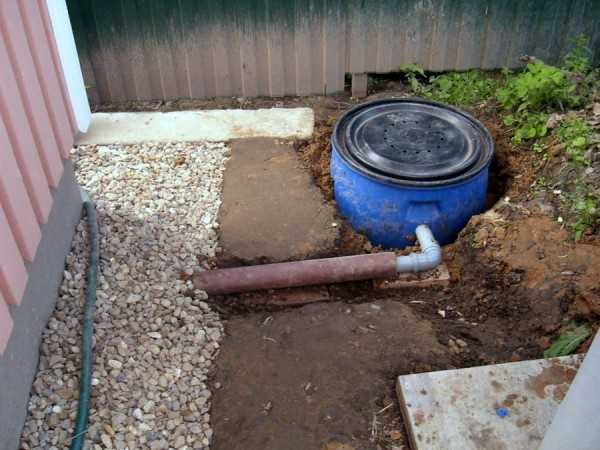

Септик следует закрывать крышкой, наиболее приемлемы пластиковые бочки с крышкой на резьбе.
Вместо бочки можно использовать бетонное кольцо, отрезок трубы большого диаметра или любой другой сосуд подходящих размеров.

Вывод

Конструкция любого санузла предполагает наличие эффективной системы отведения отработанной воды. От ее качества будет зависеть возможность комфортной эксплуатации сантехники, поэтому к выбору и монтажу сливной арматуры следует подходить ответственно. Видео в этой статье поможет вам не допустить типичные ошибки.

gidroguru.com

напольный слив, обустройство душевой с трапом. Монтаж слива с сифоном. Видео инструкция

Содержание статьи:

Обустраивая душевую кабину в доме или квартире, необходимо заранее предусмотреть систему отвода воды из ванной комнаты. Поддоны устарели, современные люди выбирают простор и многофункциональность при оборудовании душевой. Душевые сливы при установке без поддона подразделяются на трапы и каналы.

Слив для душевой кабины

Конструкция душевой кабины без поддона

Слив в душевой напольной системы имеет свои преимущества и недостатки.

Преимущества:

Экономия полезной площади;
Удобство при использовании детьми, престарелыми;
Быстрая уборка;
Визуальное увеличение пространства ванной комнаты.
Недостатки:
В случае ошибок, допущенных при проектировании и строительстве водоотводящих конструкций, возможны застой воды, неприятный запах;
Отсутствие гидромассажа.

Пол в ванной комнате является своеобразным поддоном, воду из которого можно отвести с помощью трапа или канала.

Как обустроить душевую кабину с трапом

Трап – это система слива воды через решетку различной геометрической формы, сквозь которую вода попадает в канализацию. Чтобы вода стекала к сливному отверстию, необходимо сделать пол с уклоном в сторону решетки.

В случае если размещение трапа задумано сделать по центру душевой, то пол следует наклонить в 4 плоскостях. При помещении сливного отверстия в углу, достаточно 2 плоскостей уклона.

Минимальный уклон допускается 1 см на каждый квадратный метр поверхности пола.

Сливная система трапа представляет сборную конструкцию:

Само приспособление трап;
Сифон для душевой кабины;
Труба, ведущая к канализационному отверстию.

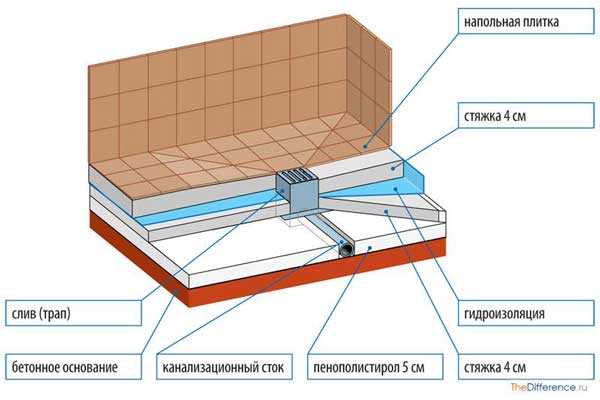

Переоборудование пола:
Слой пенополистирола толщиной 5-6 сантиметров, выполняющий роль звуко и теплоизоляции;

Установка канализационной системы душевой без поддона:

Конструкцию следует центрировать с помощью строительного уровня;
Обеспечить уклон вниз в направлении стояка канализационной трубы, чтобы вода из сифона стекала самостоятельно;
Закрепить систему бетонным раствором.
Бетонная стяжка /3-4 см/ должна обеспечить неподвижность системы слива для душевой кабины;
Слой гидроизоляционного материала, который обеспечивает отсутствие влажности в помещении;
Бетонная стяжка начисто, обустраивающая наклон пола к трапу около 4-5 см;
Слой керамической плитки для комфортного использования душевой кабины.

Решетка трапа должна быть на уровне нижней точки уклона пола.

Обустройство трапа для душевой кабины — Видео

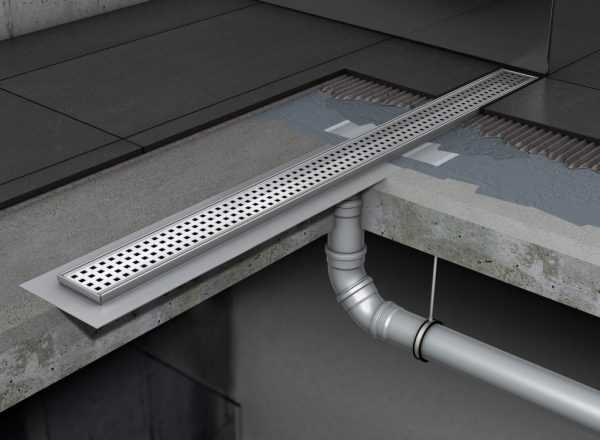

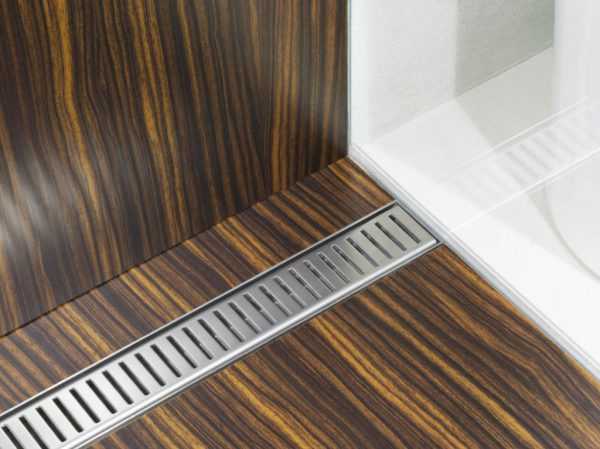

Конструкция душевой кабинки с каналом

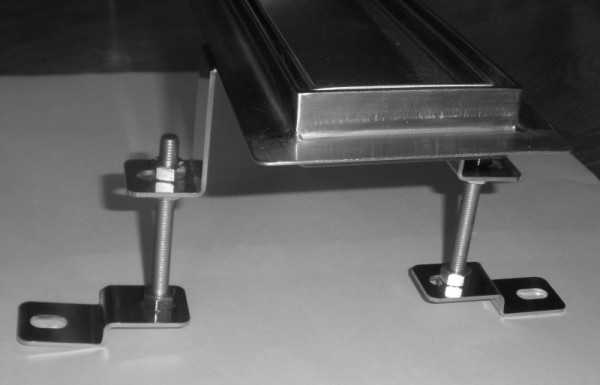

Душевой канал – это вытянутый прямоугольник, который состоит из решетки и корпуса, предназначенный для слива воды из душевой в канализацию. Решетки бывают различной конфигурации, которые человек выбирает в соответствие со своим вкусом.

Монтаж осуществляется чаще при входе в ванную комнату или возле одной из стен. Наклон пола осуществляется в одну сторону, в зависимости от расположения канала.

Материал каналов, обычно пластик или нержавеющая сталь. Объем воды, пропускаемой через большинство современных устройств, достигает 20 литров в минуту, что обеспечивает хороший сток воды в сливах для душевых кабин.

В торговых сетях приобрести системы слива можно по отдельным частям или полностью в комплекте с сифоном и трубой, чтобы можно было сразу установить в душевой.

Что такое сифон и как подобрать сифон для душевой

Сифон – специальное приспособление, которое отводит воду в канализацию. Одна из основных задач сифона – уберечь канализационные стоки от засорения.

Характеристики сифона зависят:

• От высоты изделия;
• Диаметра выводного отверстия трубы.

Разновидности конструкции: бутылочный и коленный.

Материал изготовления: нержавеющая сталь, чугун, пластик.

При выборе сифона для душевой кабины следует внимательно изучить характеристики устройства.

Обычно пропускная способность конструкции строго ограничена определенным объемом воды, превысив который можно залить поверхность пола.

Перед приобретением сифона желательно просчитать средний объем расходуемой жидкости, чтобы в дальнейшем избежать неприятности.

Покупая конструкцию по отдельности, следует внимательно проверять соответствие деталей и отверстий.

Инструменты и материалы, которые требуются для монтажа слива

При обустройстве душевой без поддона потребуются инструменты:

Плиткорез;
Кельма;

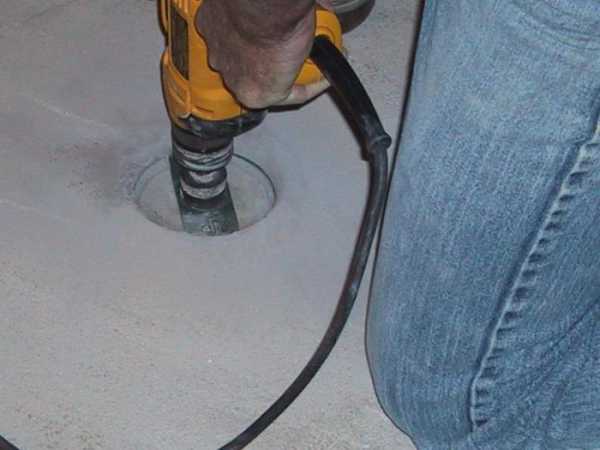

Дрель со специальной насадкой, чтобы сделать в полу углубление;
Уровень строительный;
Емкость для замеса бетонного раствора;
Линейка и карандаш;
Резиновый молоток и щетка для малярных работ.

Чтобы собрать конструкцию душевой с поддоном необходимо:

Молоток и зубило;
Перфоратор;
Уровень.

Потребуются также материалы, одинаковые в обоих случаях:

Сифоны для душевых кабин;
Труба канализационная из пластика;
Герметик.

Монтаж поддона душевой кабины и установка слива

Поддоны производятся из различных материалов, которые различают в зависимости от их стоимости. Самые распространенные и дешевые – акриловые и стальные.

Акриловые выбирают из-за легкого веса, который делает возможным быструю доставку и установку самостоятельно. Стальные поддоны быстро нагреваются до определенной температуры. Преимущество поддонов для душевых кабин – быстрая сборка и возможность ремонта при необходимости.

Сифоны для поддонов душевых кабин выбирают в соответствие с высотой и глубиной поддона, который используется.

Установка поддона и системы слива:

Подготовить основание для конструкции, выверив ее горизонтальность с помощью уровня;
Проверить прочность вхождения и отсутствие колебаний;
Снять устройство и, перевернув его, закрепить сифон с гибким шлангом для отвода воды в канализацию;
Установить поддон на основание, отрегулировать высоту ножек;
Скорость слива зависит от расстояния от нижней части сифона до канализационной трубы, поэтому необходимо установить этот размер около 5-7 см;
Подсоединить сливной шланг к тройнику канализации, закрепив для надежности герметиком.

Наклон поддона по отношению к полу делать не следует, так как это выполнено в процессе конструирования устройства.

rmnt-aqua.ru

РубрикаПол
