Применение солнечных батарей

Солнечная батарея — это группа фотоэлементов, вырабатывающая электрический ток под воздействием солнечных лучей.

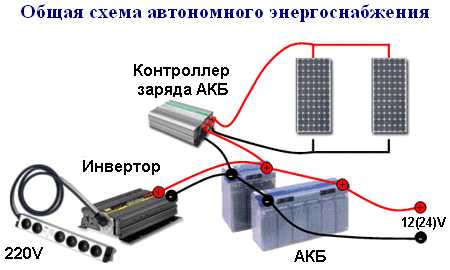

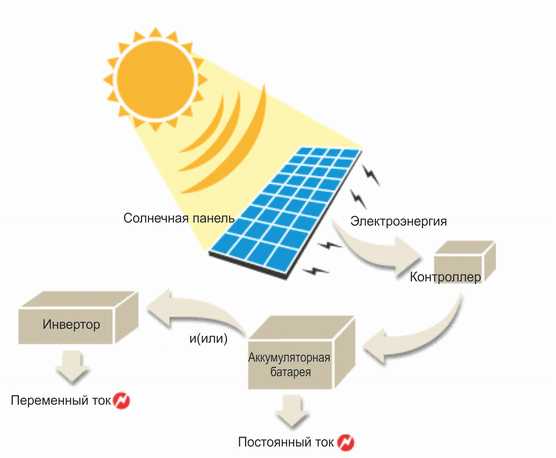

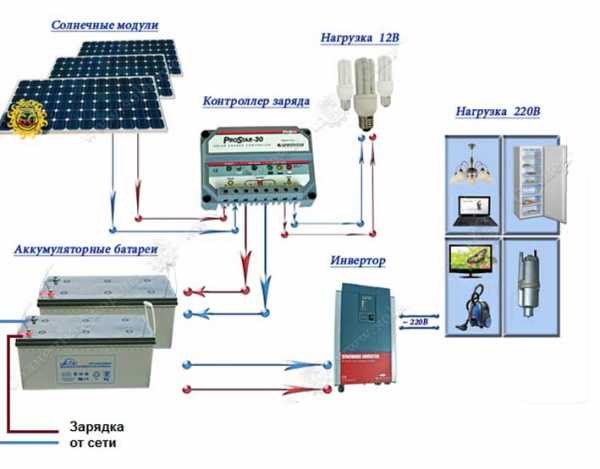

Схема солнечной фотоэлектрической системы.

Внешняя простота конструкции очень привлекательна по сравнению с турбинами гидроэлектростанций и атомными реакторами, но больших электрических мощностей, чем получаемые на ГЭС и АЭС, использование солнечных батарей пока дать не может.

Солнечный свет — основа тепла и жизни на Земле, своим обилием и легкой доступностью привлекал пытливые умы всех времен. Тысячи лет назад великий Архимед с помощью вогнутых отполированных поверхностей бронзовых щитов сфокусировал лучи солнца и поджег деревянную эскадру римлян. Солнечные коллекторы — собиратели солнечного тепла — популярны и сегодня при использовании в летних душах на дачах и садовых участках.

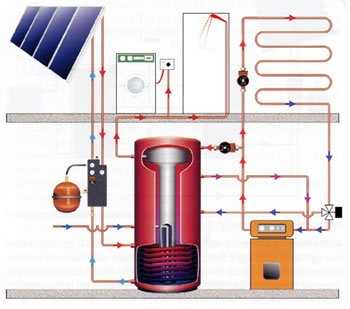

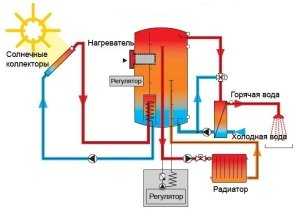

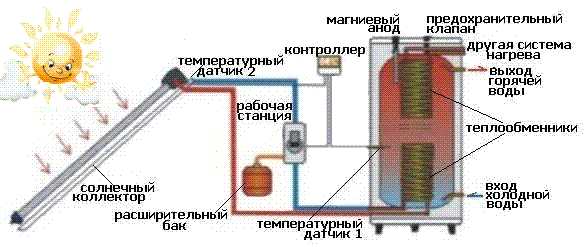

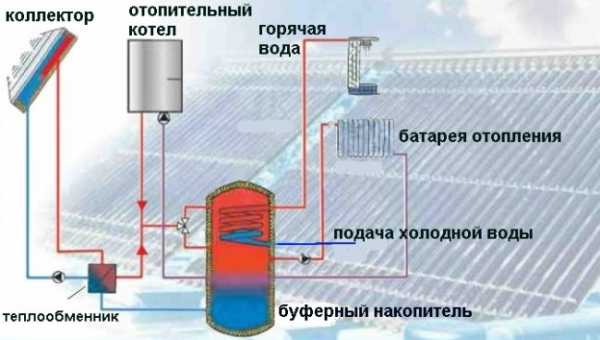

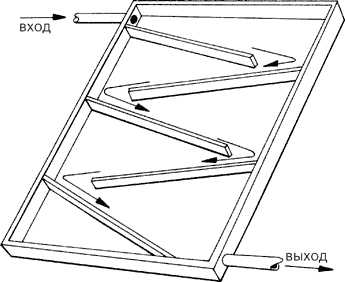

Схема водонагревательной гелиосистемы.

Солнечная энергия для получения электричества стала применяться только в середине прошлого века. Открытие и использование внутреннего фотоэффекта в полупроводниковых фотоэлементах, развитие технологии их производства позволили создать надежные конструкции солнечных батарей.

В результате падения световых лучей на поверхность полупроводникового фотоэлемента в последнем возникает направленный поток электронов, который и называется электрическим током. Величина его измеряется в микроамперах. Электрическая мощность одного фотоэлемента очень маленькая, поэтому их соединяют в блоки. Основными недостатками, тормозящими широкое использование таких батарей, являются:

• невысокая электрическая мощность;
• высокая стоимость производства.

Малая мощность солнечных батарей обусловлена еще тем, что большая часть падающего на них светового потока рассеивается, отражается или поглощается без выработки электрического тока (потери — до 75%). Отсюда низкие мощности фотоэлементов и высокая стоимость их электроэнергии.

Схема принципа работы и устройства солнечной батареи.

Основным материалом для производства полупроводниковых фотоэлементов является кристаллический кремний. Морские и речные пляжи переполнены песком — ярким представителем кремния, но содержат всевозможные примеси. Технология очистки природного кремния — очень дорогостоящее мероприятие, что сказывается на стоимости фотоэлементов.

Солнечную энергию активно стали использовать в космосе. Солнечные батареи в космических аппаратах — основа для обеспечения питания всей бортовой космической техники. В быту применение фотоэлементов встречается чаще всего в калькуляторах на солнечных батареях. Совершенствование технологий производства кристаллического кремния привело к созданию солнечных батарей на фотоэлементах нового поколения.

Применение солнечных батарей в быту

Схема солнечных модулей.

Бытовое использование фотоэлементов, объединенных в блоки для создания достаточной электрической мощности, находит применение в качестве резервных источников энергии для самых нужных бытовых приборов.

Дачи и загородные дома в условиях нашей действительности весьма уязвимы для временных отключений электроэнергии. Даже элитные участки, застроенные роскошными зданиями, не застрахованы от этих явлений. Отсутствие, хотя бы временное, возможности использования привычной бытовой техники: холодильника, микроволновой печи, тостера, телевизора — создает бытовые неудобства и раздражает.

Солнечные батареи устраняют зависимость от временных отключений электроэнергии и создают ощущение свободы и комфорта. За дополнительный комфорт приходится платить, так как применение таких батарей возможно только в комплекте со специальными приборами:

• аккумуляторы для накопления электроэнергии, выработанной фотоэлементами батареи;
• контроллер для регулировки оптимального расходования накопленной электроэнергии;
• инвертор для питания бытовых приборов.

Подключение и обслуживание

Правильно подключить и использовать солнечную батарею — такая задача встает сразу же после приобретения этого недешевого оборудования. Вот самый минимальный перечень мероприятий по организации автономного электроснабжения:

• выбрать необходимое число модулей из фотоэлементов для сборки батарей;
• выбрать способ подключения;
• предусмотреть установку диодного шунта от возможного затенения фотоэлементов;
• установить регулятор зарядки аккумуляторов;
• установить контроллер для всей системы фотоэлементов.

Специфика работ требует привлечения специалиста, чтобы правильно подключить батарею.

Обслуживание солнечных батарей несложно, но требует внимания. Фотоэлемент, точнее, кристаллический полупроводник, долговечен и неприхотлив к изменению внешних условий. Элементы конструкции фотоэлектрических модулей и батарей в период эксплуатации изменяют свои свойства:

• загрязнение поверхностей фотоэлементов снижает их эффективность;
• защитная пленка снижает со временем светопропускание на 10-20%, что требует регулировки в электрических цепях;
• перегрев контроллера и инвертора нарушает электрические характеристики системы;
• изоляция подводящих проводов разрушается от влаги и перепада температуры.

Пользоваться неисправной батареей категорически запрещено.

Перспективы развития использования солнечной энергии

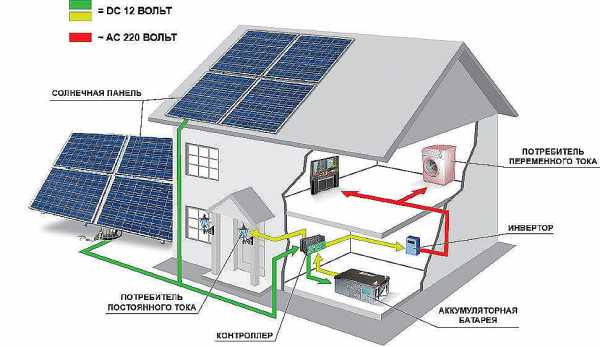

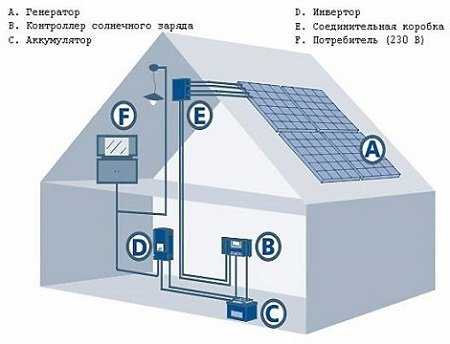

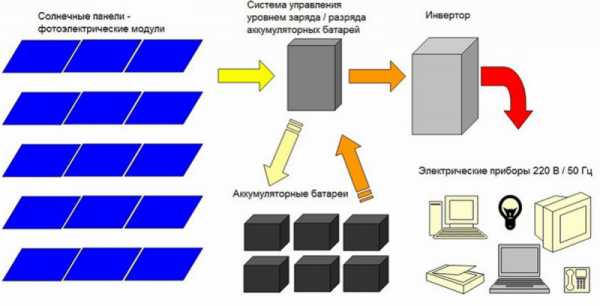

Схема электросети при использовании солнечных батарей.

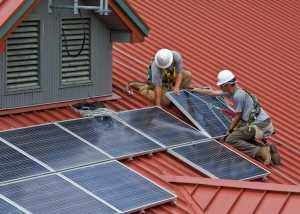

Установка на крышах домов в городах солнечных преобразователей очень перспективна для экономии электроэнергии, но требует государственной поддержки. Например, бытовым потребителям фотоэлектрической энергии в Германии субсидируют коммунальные платежи.

В государствах, где солнечные дни преобладают (Испания, Израиль), разрабатываются проекты жилых и промышленных зданий с солнечными батареями на крыше. Сложность технологии производства и высокая стоимость фотоэлементов не позволяют добиться массового производства.

Электромобили сегодня реально эксплуатируются, но в небольших масштабах из-за необходимости частых подзарядок аккумуляторов. Зарядка автомобильных аккумуляторов солнечными батареями — это прорыв в автомобильной промышленности по созданию конкурентоспособных электромобилей.

По долгосрочным техническим прогнозам к середине 21 века, себестоимость электроэнергии фотоэлементов приблизится к себестоимости ее типовых поставщиков. С точки зрения экологии, автономные мощные источники электроэнергии в виде солнечных батарей получат широкое распространение.

dekormyhome.ru

Наш опыт использования солнечных батарей

Решил обобщить свой пока небольшой опыт поселенческой жизни (Смоленская обл, поселение «Ведград») с использованием солнечных батарей – думаю, многим будет интересно.

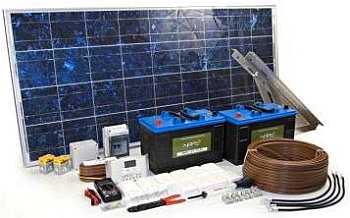

Итак – на фото: используемая техника. Это 2 солнечных панели по 150 ватт каждая, контроллер (ниже) на 20 ампер PWC, аккумуляторные батареи, и еще обогреватель газовый для кучи – обо всем подробно ниже.

Батареи поликристаллические. Фирма – Exmork (оптимальная по соотношению цена-качество из того, что нарыли в интернете). Так как в процессе приобретения мы проштудировали некое кол-во информации, то чтобы вам было проще – сразу буду по ходу повествования объяснять, что к чему и почему так. Существует много мнений, и ведутся разные дискуссии по поводу, какие батареи «лучше» — моно или поликристалл. Выяснилось примерно следующее: в плане эффективности это, в общем, одно и то же – то есть если вы покупаете батарею «поли» или «моно» на 150 ватт, то она и будет на пике выдавать вам 150 ватт (даже немного больше), просто монокристалл немного (на какие-то проценты) эффективнее вырабатывает электричество на прямом солнечном свете. В результате площадь монокристаллических батарей той же мощности немного меньше, чем поликристаллических, вот и все.

Но – поликристалл немного дешевле, и еще поликристалл лучше работает в условиях недостаточной освещенности (то есть, когда на небе облака). Поэтому мы и решили взять поликристалл – все же, не в Сахаре живем. Да и экономия присутствует.

Дальше – в комплекте к батареям мы приобрели контроллер и провода. Сразу поясню общий принцип – батареи подсоединены к контроллеру, задача которого – питать аккумулятор, выдавая на него ток и отключая подачу, когда батарея заряжена – чтобы не привести к ее перезаряду и выходу из строя. А дальше – к батарее подсоединен инвертор (см. фото) – в нашем случае это инвертор на 500 ватт – преобразующий ток от батареи (12 вольт) в обычные и привычные нам 220 вольт, что дальше по проводу сечением 2,5 мм. идет в дом, где просто подключаем все наши приборы через обычные розетки.

Почему я указал сечение провода? Потому что чем больше сечение, тем меньше сопротивление, и в итоге – меньше потери. Вообще, рассчитать сопротивление сети в зависимости от длины и сечения провода, а также напряжения сети, можно в Интернете. Для наших нужд (и в большинстве случаев) основной гибкий медный многожильный кабель 2,5 мм – оптимальный вариант.

Сразу отмечу – про сеть 12 вольт. Делал такую попытку. И столкнулся с тем, что в результате теряется достаточно значительная мощность. Если для питания светильника или светодиодной ленты это не так критично, то для питания других приборов (ноутбука, например, через адаптер 12 вольт – 19 вольт), это уже критично – он просто-напросто не работает, так как мощность на выходе в доме недостаточная. В результате у меня сеть 12 вольт используется только в непосредственной близости от аккумуляторной батареи – это светодиодная лента в прихожей и внешний светодиодный прожектор на улицу. Эти два товарища подключены сразу к выходу 12 вольт из контроллера – не через инвертор. Длинный провод на 12 вольт вести невыгодно – вы много мощности потеряете по дороге.

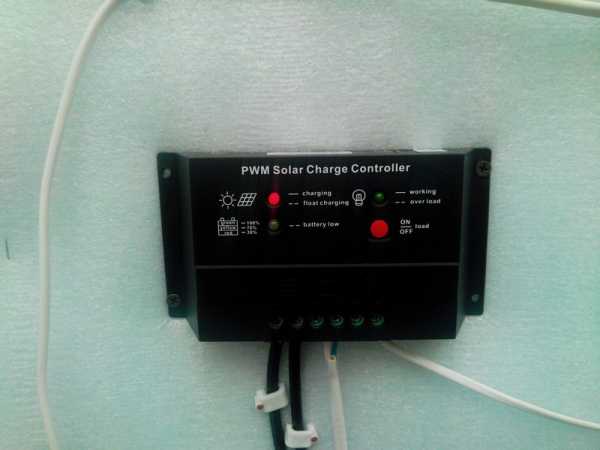

Несколько слов про контроллер. Контроллер взяли один из самых дешевых. Нужно брать контроллер, исходя из выдаваемой батареями максимальной мощности и оставлять еще запас. Максимальная сила тока наших батарей – около 18 ампер, поэтому контроллер у нас стоит на 20 ампер. Тип контроллера – PWM, или ШИМ по-русски (с «широтно-импульсной модуляцией»). Не буду углубляться в термины – вы можете узнать это в Интернете, скажу только, что по своим типам контроллеры, в основном, бывают либо этого типа, либо MPPT – последние подороже, и основное их отличие в том, что они «добавляют» мощность в процессе преобразования тока от батарей на аккумулятор при определенных условиях, преобразуя «лишнее» напряжение в силу тока. Но в большинстве случаев этот эффект не столь значителен. Поэтому мы остановились пока на этом контроллере.

Батареи. Вот это – одна из основных составляющих солнечной системы. Чем больше емкость ваших батарей, тем больше энергии от солнца вы можете запасать – используя ее в пасмурные дни и по вечерам. В начале я мучился исключительно с обычными автомобильными батареями. И получив в этом определенный опыт, сразу могу сказать – не советую. Лучше вместо 2-3 стартерных покупайте сразу 1 гелевую. Отличие – по многим пунктам. Стоит здесь понять сразу основное: стартерные автомобильные батареи не предназначены для резервного электроснабжения, и указанная на них емкость – вовсе не адекватна запасенной для этих нужд энергии. В лучшем случае вы получите примерно 10% от емкости. Причем, их емкость сильно падает при уменьшении температуры воздуха, и если батарея не стоит в теплом доме, то на морозе при -10 ее емкость (и без того небольшая) уменьшается почти вполовину. А если вы оставляете такую батарею разряженной, да еще на морозе – она очень быстро выходит из строя.

Гелевый аккумулятор не имеет этих недостатков. Он может полностью отдать всю запасенную энергию, он не боится холодов, он не боится глубоких разрядов, он служит намного дольше. Собственно, он и предназначен для того, чтобы постоянно заряжаться и медленно разряжаться, в циклическом режиме.

В результате за несколько зимних месяцев я выбросил 2 испорченных обычных батареи – причем одна из них была «глубокого разряда» — и купил 1 гелевую. Еще одна обычная у меня сейчас «на подхвате». В идеале, конечно, иметь несколько гелевых батарей.

И еще одно полезное техническое новшество – оно есть на фото. Это выносной внешний аккумулятор для питания ноутбуков (в нашем случае — PITATEL NPS-153). Для тех, чья работа связана с использованием ноута – очень полезная вещь. В нашем случае эта «приблуда» запасает 153 ватта мощности – этого хватает на 2 зарядки ноутбука с нуля, или 8 часов непрерывной работы при подключенной данной приблуде (наш ноут разряжается за 3 ч). Весит такая штучка всего 1,5 кг. Заряжается сама 4 часа. Мы используем ее в пасмурные дни.

В заключение – что дает нам эта система. Очень популярный вопрос. «И на что вам ее хватает?»

Сразу этот вопрос не ответишь – все зависит от сезона и от погоды. В солнечный день (в том числе зимой в декабре) – батареи выдают полную мощность, и ее хватает на все: то есть 2 ноута + зарядки + освещение. В облачный день зимой – только на освещение. Начиная с марта, даже в облачный день мощности хватает еще как минимум на 1 ноутбук. Но облачные дни бывают разные. Иногда приходится подзаряжаться от сети в нашей общей электрической будке. Сейчас я уже на глазок, в зависимости от погоды, могу определять, какую мощность выдают панели (постоянно сверяясь с мультиметром). Если в облачную серую погоду зимой система выдавала около 1 ампера днем (то есть всего около 12 ватт), то сейчас, в середине марта – 2-3 ампер в среднем (то есть около 25-40 ватт). Когда начинает проглядывать через облака солнце, мощность увеличивается до 60-80 ватт, что уже вполне достаточно для ноутбука, а если солнце периодически просвечивает сквозь облака, и тем более в ясную погоду – то тут уже заряжай что хочешь (в моем случае – до 300 ватт, конечно).

Для увеличения отдачи от батарей, особенно в облачные дни, я сделал двойную раму – которую можно наклонять вверх (примерно на 30 градусов, как на фото), а также раскрывать вбок – чтобы ловить солнце на закате. Ориентация (наклон) вверх, как у меня, сразу добавила около 15% мощности. Ориентирована вся конструкция на юг.

Кратенький ликбез по мощности электроприборов (мощность потребления всегда указывается в час):

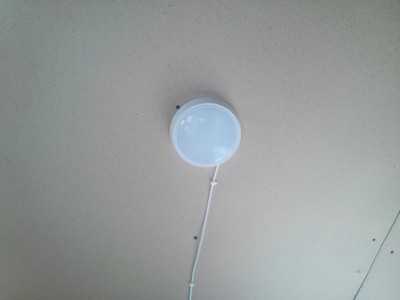

— светодиодная лампа (как на фото – светит ярко, кстати) – 5 ватт

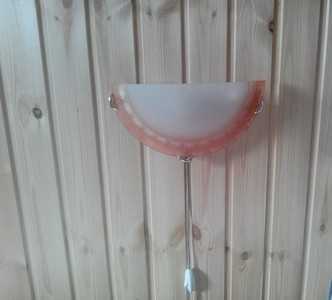

— светильник на стену, тоже светодиодный – 6 ватт (светит как обычная лампа 60 ватт)

— ноутбук в среднем потребляет от 20 до 50 ватт, на максимуме – 90 ватт (но это если вы фильм смотрите и еще программы всякие запущены)

Электрочайники мы, разумеется, не используем – их мощность – от 1 кВт.

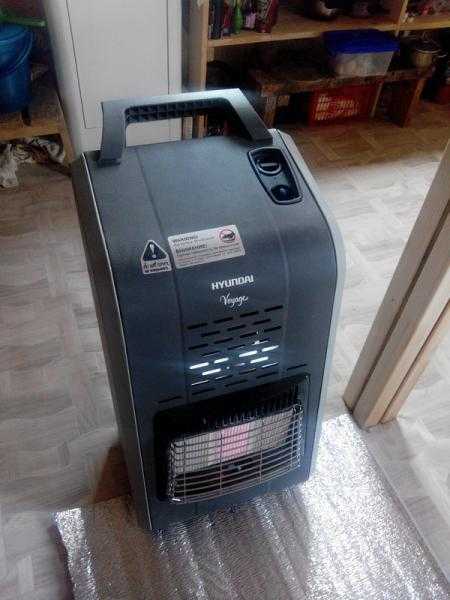

Также на фото – наш газовый обогреватель. Очень помог зимой (печки пока нет). Работает тихо, стабильно, греет отлично, расход газа – примерно 1 баллон на неделю, если использовать 24 часа в сутки. Запаха газа не дает вообще, кстати. При этом у нас постоянно приоткрыта форточка.

Как итог: жить в чистом поле без электричества – вполне можно, и даже зимой. Это не так сложно и не столь затратно, как часто пишут на форумах. Дерзайте!

Смоленская обл, эко-поселение Ведград

Россия

poselenia.ru

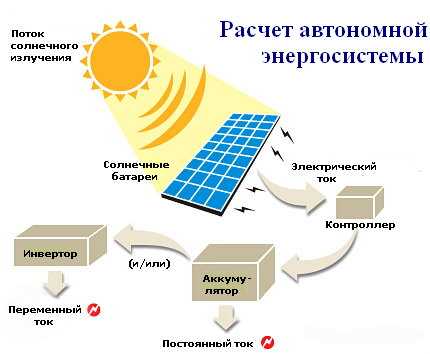

Расчет автономной системы электроснабжения на солнечных батареях

Приводим простой пошаговый метод расчета автономной энергосистемы на солнечных батареях. Этот метод поможет Вам определить требования к системе и выбрать необходимые Вам комплектующие и материалы системы автономного электроснабжения.

Расчет энергосистемы состоит из нескольких этапов:

1. Определение общей нагрузки и потребляемой мощности.
2. Определение необходимой мощности инвертора и емкости аккумуляторной батареи.
3. Определение необходимого количества фотоэлектрических модулей (собственно самих солнечных батарей), исходя из данных по среднестатическому количеству солнечной радиации в месте установки системы.
4. Примерный расчет стоимости системы (и варианты при различных изготовителях)

После выполнения 4 шага, если стоимость автономной системы окажется слишком велика, можно рассмотреть различные варианты уменьшения стоимости Вашей системы электроснабжения на солнечных батареях:

• уменьшение потребляемой мощности за счет замены существующих потребителей на энергоэффективные, с низким потребление электричества, а также исключение тепловой, «фантомной» и необязательной нагрузки (например, можно использовать холодильники, кондиционеры и т.п., работающие на газе).
• замену нагрузки переменного тока на нагрузку постоянного тока. В этом случае можно выиграть на отсутствии потерь в инверторе (от 10 до 40%). Однако, нужно учитывать особенности построения низковольтных систем постоянного тока.
• введение в систему электроснабжения дополнительного генератора электроэнергии — ветроустановки или дизель- или бензогенератора.
• смириться с тем, что электроэнергия будет у Вас не всегда. И чем больше будет мощность системы отличаться от потребляемой мощности, тем более вероятны будут у Вас периоды отсутствия электроэнергии. В такие периоды, а это может быть совсем не продолжительно (1-3 недели зимой, в самые короткие дни), Вы можете сами просто немного ограничить Ваше обычное энергопотребление и все. При этом экономия на оборудовании может быть ОЧЕНЬ существенной (вплоть до 50%!)

 Можете рассмотреть самодельную ветроэлектростанцию или мини ГЭС — своими руками.

Расчет автономной Системы электроснабжения на солнечной энергии





Составьте список устройств-потребителей электроэнергии, которые Вы собираетесь питать от автономной энергосистемы. Определите потребляемую мощность во время их работы. Большинство устройств имеют маркировку, на которой указана номинальная потребляемая мощность в ваттах или киловаттах. Если указан потребляемый ток, то нужно умножить этот ток на номинальное напряжение (обычно 220 В). Перемножается мощность на время работы для определения требуемой энергии в Вт ч в неделю. Далее все эти данные суммируются для вычисления полной нагрузки переменного тока в ватт-часах в неделю .

Подсчитайте нагрузку переменного тока.Если у Вас нет такой нагрузки, то можете пропустить этот шаг и перейти к подсчету нагрузки постоянного тока.

1.1. Перечислите всю нагрузку переменного тока, ее номинальную мощность и число часов работы в неделю. Умножьте мощность на число часов работы для каждого прибора. Сложите получившиеся значения для определения суммарной потребляемой энергии переменного тока в неделю.

1.2. Далее нужно подсчитать сколько энергии постоянного тока потребуется. Для этого нужно умножить получившееся значение на коэффициент 1,2, учитывающий потери в инверторе.

1.3. Определите значение входного напряжения инвертора по характеристикам выбранного инвертора. Обычно это 12 или 24 В.

1.4. Разделите значение п.1.2 на значение п.1.3. Вы получите число Ампер-часов в неделю, требуемое для покрытия вашей нагрузки переменного тока.

Подсчитайте нагрузку постоянного тока

1.5. Запишите данные нагрузки постоянного тока :

Описание нагрузки постоянного тока	Ватт	X	часов/неделю	=	Вт*ч/неделю
		X		=
		X		=
			Всего



1.6. Определите напряжение в системе постоянного тока. Обычно это 12 или 24 В. (Как в п.1.3)

1.7. Определите требуемое количество А*ч в неделю для нагрузки постоянного тока (разделите значение п.1.5 на значение п.1.6).

1.8. Сложите значение п.1.4 и п. 1.7 для определения суммарной требуемой емкости аккумуляторной батареи. Это будет количество А*ч, потребляемых в неделю.

1.9. Разделите значение п.1.8 на 7 дней; Вы получите суточное значение потребляемых А*ч.

2. Оптимизируйте Вашу нагрузку

На этом этапе важно проанализировать Вашу нагрузку и попытаться уменьшить потребляемую мощность как можно больше. Это важно для любой системы, но особенно важно для системы электроснабжения жилого дома, так как экономия может быть очень существенной. Сначала определите большую и изменяемую нагрузку (например, насосы для воды, наружное освещение, холодильники переменного тока, стиральная машина, электронагревательные приборы и т.п) и попытайтесь исключить их из вашей системы или заменить на другие аналогичные модели, такие как приборы, работающие на газе или от постоянного тока.

Начальная стоимость приборов постоянного тока обычно выше (потому что они выпускаются не в таком массовом количестве), чем таких же приборов переменного тока, но вы избежите потерь в инверторе. Более того, зачастую приборы постоянного тока более эффективны, чем приборы переменного тока (во многих бытовых приборах, особенно электронных, переменный ток преобразуется в постоянный, что ведет к потерям энергии в блоках питания приборов).

Замените лампы накаливания на люминесцентные лампы везде, где это возможно. Люминесцентные лампы обеспечивают такой же уровень освещенности при том, что потребляют в 4-5 раз меньше электроэнергии. Срок их службы также примерно в 8 раз больше.

Если у Вас есть нагрузка, которую Вы не можете исключить, рассмотрите вариант, при котором Вы будете включать ее только в солнечные периоды, или только летом. Пересмотрите список Вашей нагрузки и пересчитайте данные.

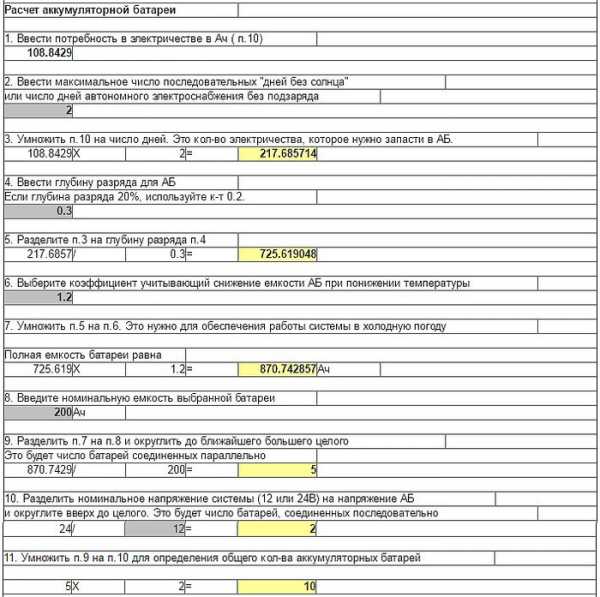

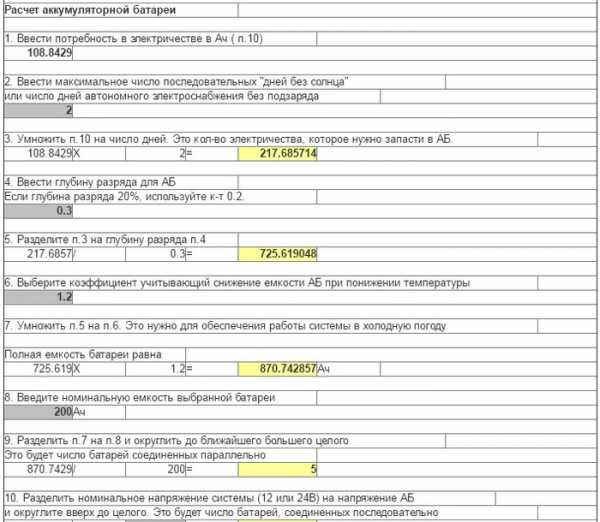

Выберите тип аккумуляторной батареи, которую Вы будете использовать. Рекомендуются использовать герметичные необслуживаемые свинцово-кислотные аккумуляторы, которые обладают самыми лучшими эксплуатационно-экономическими параметрами.

Далее Вам нужно определить, сколько энергии Вам нужно получать от аккумуляторной батареи. Часто это определяется количеством дней, в течение которых АБ будет питать нагрузку самостоятельно без подзаряда. Дополнительно к этому параметру Вам нужно учитывать характер работы системы электроснабжения. Например, если Вы устанавливаете систему для Вашего загородного дома, который Вы посещаете только на выходные, Вам лучше установить АБ большей емкости, потому что она может заряжаться в течение всей недели, а отдавать энергию только в выходные дни. С другой стороны, если Вы добавляете фотоэлектрические модули к уже существующей системе электроснабжения на базе дизель- или бензогенератора, Ваша батарея может иметь меньшую емкость, чем расчетная, потому что этот генератор может быть включен для подзаряда АБ в любое время.

После того, как Вы определите требуемую емкость АБ, можно переходить к рассмотрению следующих очень важных параметров.

3.1. Определите максимальное число последовательных «дней без солнца» (т.е. когда солнечной энергии недостаточно для заряда АБ и работы нагрузки из-за непогоды или облачности). Вы также можете принять за этот параметр выбранное Вами количество дней, в течение которых АБ будет питать нагрузку самостоятельно без подзаряда.

3.2. Умножьте суточное потребление в А*ч (см. п.1.9 расчета потребляемой энергии выше) на количество дней, определенных в предыдущем пункте.

3.3. Задайте величину глубины допустимого разряда АБ. Учитывайте, что чем больше глубина разряда, тем быстрее Ваши АБ выйдут из строя. Мы рекомендуем значение глубины разряда 20% (не более 30%), что значит что Вы можете использовать 20% от значения номинальной емкости вашей АБ. Используйте коэффициент 0,2 (или 0,3). Ни при каких обстоятельствах разряд батареи не должен превышать 80%!

3.4. Разделите п.3.2 на п.3.3

3.5.Выберите коэффициент из таблицы, приведенной ниже, который учитывает температуру окружающей среды в помещении, где установлены АБ. Обычно это средняя температура в зимнее время. Этот коэффициент учитывает уменьшение емкости АБ при понижении температуры.

Температурный коэффициент для аккумуляторной батареи

Температура в градусах		коэффициент
Фаренгейта	Цельсия
80F	26.7C	1.00
70F	21.2C	1.04
60F	15.6C	1.11
50F	10.0C	1.19
40F	4.4C	1.30
30F	-1.1C	1.40
20F	-6.7C	1.59



3.6. Умножьте значение п.3.4 на коэффициент п.3.5. Вы получите общую требуемую емкость АБ.

3.7. Разделите это значение на номинальную емкость выбранной Вами аккумуляторной батареи. Округлите полученное значение до ближайшего большего целого. Это будет количество батарей, которые будут соединены параллельно.

3.8. Разделите номинальное напряжение постоянного тока системы (12, 24 или 48В) на номинальное напряжение выбранной аккумуляторной батареи (обычно 2, 6 или 12В).Округлите полученное значение до ближайшего большего целого. Вы получите значение последовательно соединенных батарей.

3.9. Умножьте значение п.3.7 на значение п.3.8. для того, чтобы подсчитать требуемое количество аккумуляторных батарей.

4. Определите количество пиковых солнце-часов в день для вашего места

Несколько факторов влияют на то, как много солнечной энергии будет принимать Ваша солнечная батарея:

• Когда будет использоваться система? Летом? Зимой? Круглый год?
• Типичные погодные условия вашей местности
• Будет ли система ориентироваться на солнце
• Расположение и угол наклона фотоэлектрических модулей

Для определения среднемесячного прихода солнечной радиации Вы можете воспользоваться таблицей прихода солнечной радиации для некоторых городов России.

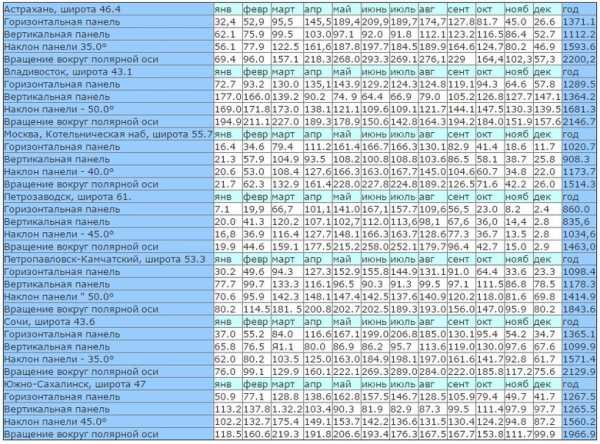

Месячные и годовые суммы суммарной солнечной радиации, кВт*ч/м²

*для справки: при ярком солнце мощность солнечного излучения — 1000 Вт/м2, при темной облачности может быть и 50 Вт/м2

Выработка электроэнергии солнечной фотоэлектрической батареей (СБ) зависит от угла падения солнечных лучей на СБ. Максимум бывает при угле 90 градусов. При отклонении от этого угла все большее количество лучей отражается, а не поглощается СБ.

Зимой приход радиации значительно меньше из-за того, что дни короче, облачных дней больше, Солнце стоит ниже на небосклоне. Если Вы используете Вашу систему только летом, используйте летние значения, если круглый год, используете значения для зимы. Для надежного электроснабжения выбирайте из среднемесячных значений наименьшее для периода, в течение которого будет использоваться ФЭС.

Выбранное среднемесячное значение для худшего месяца нужно разделить на число дней в месяце. Вы получите среднемесячное количество число пиковых солнце-часов, которое будет использоваться для расчета Вашей СБ.

Далее необходимо определить общее количество модулей, необходимых для вашей системы.

Ток в точке максимальной мощности Impp может быть определен из спецификаций модулей. Вы также можете определить Imppподелив номинальную мощность модуля на напряжение в точке максимальной мощности Umpp (обычно 17 — 17.5 В для 12 — вольтового модуля).

5.1. Умножьте значение п. 1.9 на коэффициент 1.2 для учета потерь на заряд-разряд АБ

5.2. Разделите полученное значение на среднее число пиковых солнце-часов в вашей местности. Вы получите ток, который должна генерировать СБ

5.3. Для определения числа модулей, соединенных параллельно разделите значение п. 5.2 на Impp одного модуля. Округлите полученное число до ближайшего большего целого.

5.4. Для определения числа модулей, соединенных последовательно, разделите напряжение постоянного тока системы (обычно 12, 24, 48 В) на номинальное напряжение модуля (обычно 12 или 24 В).

5.5. Общее количество требуемых фотоэлектрических модулей равно произведению значений п. 5.3 и п. 5.4.

Для расчета стоимости фотоэлектрической системы электроснабжения нужно сложить стоимости СБ, АБ, инвертора, контроллера заряда АБ и соединительной арматуры (провода, выключатели, предохранители и т.п.)

Стоимость солнечной батареи равна произведению значения п.5.5 на стоимость одного модуля. Стоимость аккумуляторной батареи равна произведению значения п.3.9 на стоимость одной аккумуляторной батареи. Стоимость инвертора зависит от его мощности и типа. Стоимость соединительной арматуры можно принять примерно равной 0,1-1% от стоимости системы.

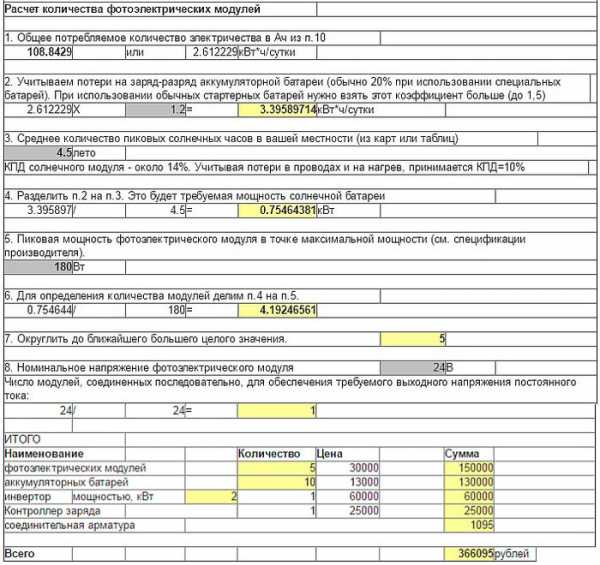

Пример расчета автономной системы электроснабжения на фотоэлементах.

(*Цены приведены для примера и могут сильно отличаться у разных производителей)

Основываясь на данных расчета Вам необходимо выбрать основные компоненты автономной энергосистемы на солнечных батареях.

Это:

• Контроллер заряда
• Инвертор
• Соединительные провода
• Предохранители, переключатели и разъемы
• Измерители и индикаторы
• Инструмент для монтажа
• Резервный генератор (не обязательно)



Выбор оборудования

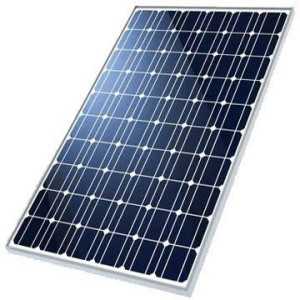

Панели фотоэлементов

При подборе панелей помимо их мощности следует учитывать три фактора — их геометрию, номинальное выходное напряжение и тип фотоэлементов.

Выбор размеров панели

Геометрия определяется конкретными условиями установки, и здесь трудно дать общие рекомендации кроме одной — если у вас есть возможность выбора между большой панелью и несколькими маленькими, лучше взять большую — более эффективно используется общая площадь и будет меньше внешних соединений, а значит,будет выше надёжность. Размеры готовых панелей не слишком велики и не превысят полтора-два квадратных метра при номинальной мощности до 200-250 Вт. Панели небольших размеров (возможно, на меньшее номинальное напряжение) их следует использовать только там, где невозможно установить более крупные панели.

Для достижения нужных значений номинального напряжения и номинальной мощности панели можно объединять в последовательные сборки, которые затем коммутируются параллельно — аналогично тому, как коммутируется банк аккумуляторов. Как и в случае аккумуляторов, в одной сборке следует использовать только однотипные панели.

Обычно панели заводского изготовления имеют прямоугольную форму с соотношением сторон 1:2 или близким к нему. Поэтому если надо монтировать их вплотную в несколько рядов, то их можно размещать «стоя» (длинной стороной вертикально) или «лёжа на боку» (длинной стороной горизонтально). Возникает вопрос — какую ориентацию предпочесть? Ответ — ту, при которой во время движения Солнца минимум панелей будут испытывать полутень, так как даже один затенённый элемент резко снижает выработку всей панели. Например, если в предполагаемом месте установки возможно наиболее вероятно вертикальное смещение границы затенения (от конька соседской крыши, от высокого глухого длинного забора, от полосы кустарника, от верхушек близкого леса и пр.), то панели лучше располагать «лёжа на боку». Если тень в основном будет перемещаться по горизонтали от одной боковой стороны к другой (скажем, тени от угла высокого дома, от толстого столба, от высокого дерева), то панели будем располагать «стоя». Дополнительно можно заметить, что при вертикальном расположении панелей меньше число горизонтальных стыков, что способствует лучшему смыванию грязи и сходу снега с панелей, поэтому панели, которые ничто не будет затенять, лучше монтировать «стоя». Но если возможно затенение панелей, то приоритетно преимущественное направление затенения и выхода из тени.

Выбор напряжения солнечной батареи

С напряжением тоже всё просто — лучше выбирать 24-вольтовые панели, поскольку рабочие токи у них вдвое меньше, чем у 12-вольтовых той же мощности. Панели одинаковой мощности одного и того же производителя, рассчитанные на разное напряжение, обычно различаются лишь внутренней коммутацией фотоэлементов. Панели с номинальным напряжением выше 24 В встречаются редко и обычно собираются из более низковольтных. 12-вольтовые панели, на мой взгляд, оправданы лишь в двух случаях — для маломощных систем, где 12 вольт являются рабочим напряжением инвертора, а также если по архитектурным или конструктивным соображениям необходимо использовать панели малого размера, для которых не существует вариантов на 24 В.

При индивидуальной сборке панелей из отдельных фотоэлементов не нужно забывать о защитных диодах в каждой цепочке для предотвращения протекания обратного тока при неравномерной засветке. В противном случае мощность, выработанная освещёнными секциями панели, вместо полезной нагрузки будет выделяться на затенённом фотоэлементе, а это чревато его перегревом и полным выходом из строя (неосвещённый фотоэлемент в этой ситуации окажется открытым диодом). Допускаемый прямой ток защитных диодов должен быть больше, чем ток короткого(коротыша) замыкания защищаемой цепочки фотоэлементов при максимальной освещённости.

Типы фотоэлементов

Наконец, надо выбрать тип фотоэлементов. В настоящее время наиболее часто предлагаются (распространенные) фотоэлементы на монокристаллическом или поликристаллическом кремнии. Монокристаллический кремний обычно имеет КПД в районе 16-18%, а поликристаллический — 12-14%, зато он несколько дешевле. Однако в готовых панелях цена за ватт (т.е. в пересчёте на вырабатываемую мощность) получается почти одинаковой, и монокристаллический кремний может оказаться даже выгодней. По такому параметру, как степень и скорость деградации, разницы между ними практически да и фактически нет. В связи с этим выбор в сторону монокристаллического кремния очевиден — при равной мощности панели из него компактнее. Кроме того, при снижении освещённости монокристаллический кремний обеспечивает номинальное напряжение выше и дольше, чем поликристаллический, а это позволяет получать хоть какую-то энергию даже в очень пасмурную погоду и в лёгких сумерках. Зато у поликристаллического кремния обычно ниже напряжение холостого хода (у монокристаллического оно может превышать номинал вдвое), ниже и напряжение максимальной мощности. Но если подключать панель к инвертору и аккумулятору не напрямую, а через современный контроллер, то это не имеет существенного значения.

Выбор размещения и суммарной мощности панелей

Очевидно, что обычно нет смысла выбирать суммарную мощность панелей фотопреобразователей больше мощности инвертора. Тем не менее, такое превышение может быть оправдано при наличии мощной постоянной нагрузки и мощного блока аккумуляторов или в расчёте на длительные периоды пасмурной погоды.

Ещё одним интересным вариантом, когда суммарная мощность панелей может существенно превосходить как мощность инвертора, так и мощность, нужную для зарядки аккумуляторов, является их размещение на противоположных стенах коттеджа или на очень крутых скатах крыши (наклон ската не менее 45°), если они ориентированы на запад и восток — тогда мощность каждого поля солнечных батарей (восточного и западного) может достигать 80% от полной требуемой мощности системы, а мощность фотопанелей, подключённых к одному контроллеру, может превышать его номинальную мощность почти в полтора раза! Дело в том, что прямые лучи(солнца) не могут одновременно освещать две противоположные стены или два противоположных крутых ската крыши, а мощность, выдоваемых батареей при отсутствии прямой засветки, падает раз в 10 (во избежание перегрузки контроллера берём её с двух-кратным запасом, отсюда и получается цифра 80%, а не 90%). Да, такая «сплит-система» будет дороже, чем «моноблочная» система с той же рабочей мощностью, но с единым(общем) полем фото-панелей, ориентированным на юг, — ведь панелей надо больше! В чём же преимущество «сплит-системы» над «моноблочной»?

В период длинных дней, когда Солнце всходит на востоке или даже северо-востоке, а заходит на западе или северо-западе, одно из полей «сплит-системы» всегда будет освещено Солнцем и потому будет выдавать хорошую мощность. Лишь в полдень лучи солнце будут скользить по обоим полям панелей, но в это время солнечный свет максимален, и воспринимаемое обоими панелями излучение весьма существенно. В то же время ориентированный на юг «моноблок» даёт мощный максимум выработки в середине дня, но утром или вечером его выработка обусловлена лишь рассеянымсветом а значит минимальна. Между тем именно в это время хорошо бы зарядить аккумуляторы после ночи или на ночь! В пасмурную погоду облака рассеивают свет, и его одинаково успешно воспринимают оба поля фотопанелей, так что общая выработка «сплит-системы» превосходит «моноблок» прямо пропорционально суммарной мощности всех панелей (но сама выработка достаточно мала, что исключает опасность перегрузки контроллера заряда). Лишь в короткие солнечные зимние дни ориентированный на юг «моноблок» по дневной выработке будет превосходить эту «сплит-систему». Но на большей части территории России зима пасмурная, а в пасмурные дни важна суммарная мощность всех фотопанелей, так что и здесь «моноблок» проигрывает сплит-системе. Особенно очень эффективно такое размещение фото-панелей в южных районах, где меньше разность между летними и зимними днями и даже зимой солнце поднимается очень высоко и достаточно далеко заходит на восток и запад.

Если же дом ориентирован по сторонам света не стенами, а углами, то можно разместить поля фотопанелей не на противоположные стороны (восток и запад), а на смежные юго-восток и юго-запад, — тогда и зимой даже в нашей Средней полосе эта система будет вне конкуренции, хотя во избежание перегрузки контроллеров «избыток» мощности, возможно, придётся снизить до 70%, а то и до 50% (точная цифра определяется конкретными условиями размещения панелей). Наконец, можно попытаться ориентировать фотопанели на все три «солнечные» стороны света — восток, юг и запад, — но такое лучше предусматривать на стадии проектирования дома и «посадки» его на местность.

При подсоединение панелей к контроллеру нужно следить, чтобы их суммарный максимальный ток не превышал 80% .. 90% от номинального тока контроллера. Пример, для 10-амперного ШИМ-контроллера суммарный ток должен составлять не более 8 .. 9 А. Запас необходим для того, чтобы контроллер мог выдержать выработку, например, в ясный зимний день, когда белый снег, хорошо отражающий свет, способствует перезасветке фотоэлементов по сравнению с расчётной, а умеренный мороз немного повышает их КПД. Таким образом, к одному 10-амперному контроллеру с ШИМ можно подключить панели на 24 В суммарной мощностью 300 Вт, а на 12 В — всего 150 Вт. Для контроллеров с MPPT, превращающих «излишек» напряжения в дополнительный ток, необходимый запас по номинальному току может быть ещё больше и суммарный ток батарей может быть ограничен вплоть до 60% .. 75% от тока, отдаваемого контроллером в нагрузку, то есть мощность панелей, подключаемых к 10-амперному контроллеру с MPPT, не должна превышать 220 .. 240 Вт при 24 В и вдвое меньше при 12 В. Обычно заводы производители контроллеров указывают допустимую суммарную мощность или номинальный суммарный ток подключаемых к ним панелей фотоэлементов.

bazila.net

Применение солнечных батарей

Применение солнечных батарей

Областей применения солнечных батарей становится все больше с каждым днем. Эти устройства с успехом проявляют себя в сфере промышленности, сельского хозяйства, военно-космических отраслях и даже в быту. Чтобы понять, насколько обширно использование солнечных батарей, давайте совершим небольшое виртуальное турне по нашему необъятному миру.

Там, куда электричество никак не дойдет

К сожалению, линии электропередач, опутавшие большую часть нашей планеты, всё ещё не могут добраться в самые труднодоступные уголки, которые подключать к ресурсам электростанций оказывается дороже, чем установить солнечную батарею, преобразующую в электроэнергию обычный дневной свет.

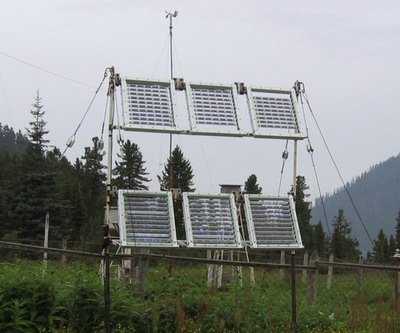

Солнечные батареи обеспечивают электроэнергией прибайкальскую метеостанцию на склонах Хамар-Дабан

Как Вы думаете решают вопрос отсутствия электроэнергии в некоторых отрезанных от цивилизации домах? Устанавливать электростанцию на жидком или твердом топливе оказывается дороже и ущербнее для окружающей экологии, чем использовать солнечные батареи. Чаще всего ими укрывают крыши домов, так что в солнечный день они вырабатывают электричество, которого достаточно и для освещения и работы бытовых устройств. А специальный проект в Испании оказался ещё успешнее. Из экономических соображений ряд современных домов был оборудован солнечными батареями, энергия которых используется для нагрева воды. Оказавшись отключенными от электричества, дефицит горячей воды и проблема с отоплением им не грозит.

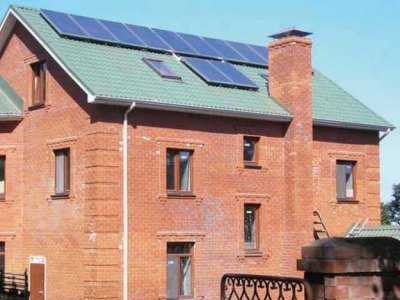

Дом с солнечными батареями на крыше не подвержен перепадам в электросети

Что интересно, такими панелями можно оборудовать практически любой дом, например, дачу или домик в деревне, к которой не подведен «свет». Дабы удостовериться в этом, специалисты сайта www.sun-battery.biz провели эксперимент, в котором водрузили солнечную батарею «AP-640» (кстати, купить её может каждый желающий) на крышу одного из домов. Результат — автономное освещение внутри и работа нескольких электрозависимых устройств (телевизор, холодильник и т.п.).

Солнечные батареи AP-640 решают проблему электроснабжения домов

Аргументов в пользу солнечных электростанций не счесть, но основным из них является экологичность. Примером, где отсутствие вредных выбросов солнечными батареями в окружающую среду сделало их альтернативой традиционными источникам электроэнергии, стала солнечная электростанция, расположенная недалеко от испанского местечка Севильи. Солнечные батареи водрузили на башню, на которую направили зеркала, отражающие и фокусирующие свет. Довольными остались около 10 тысяч близлежащих домохозяйств, которые снабжаются электроэнергией, преобразованной из света от солнца.

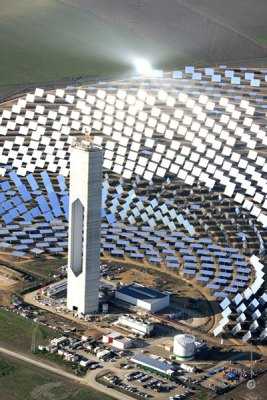

Самая крупная солнечная электростанция в Испании имеет мощность в 20 мегаватт

Солнечные батареи оказались практически единственным источником электроэнергии за пределами Земли. Ими оснащаются все космические аппараты. Когда Солнце освещает их, они вырабатывают электроэнергию, которая аккумулируется бортовыми батареями и используется для питания оборудования в тех местах, где свет недосягаем. В отличие от атомных электрогенераторов они не выделяют вредных веществ.

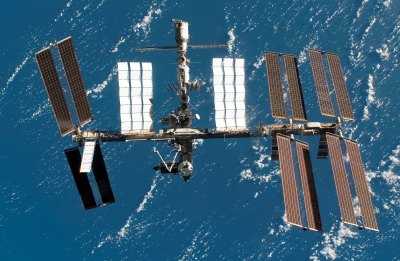

Солнечные батареи обеспечивают электроэнергией МКС

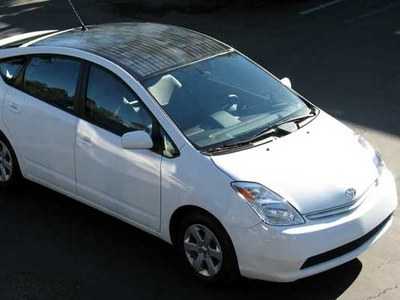

Солнечные батареи нашли применение и в наземном транспорте. Не так давно компания Toyota стартовала продажи своей модели Prius, оборудованной гибридным двигателем. На крыше автомобиля нового поколения располагаются солнечные батареи, от которых тот при внезапно закончившемся топливе сможет проехать ещё километров 5.

Автомобиль на солнечных батареях экологически безопасен и беспрецедентно экономичен

Солнечные батареи для бытовых нужд

Встретить солнечные батареи в рознице по разумной цене становится всё проще. На глаза они попадаются, как в виде отдельных, работающих в качестве резервного источника питания устройств, так и встраиваются в различные приборы. Например, многие помнят, как в нашу жизнь вторглись калькуляторы, практически сразу получившие небольшие панели, позволяющие им работать без батареек, лишь попав на свет.

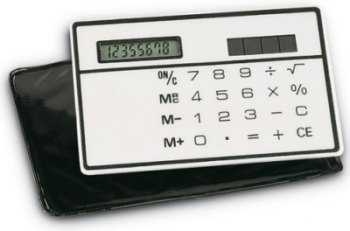

Калькулятор на солнечных батареях может работать всегда и везде, где есть свет

Разработчики устройств, которые могут работать от альтернативных источников электроэнергии пошли ещё дальше. На свет появились аккумуляторные фонарики, которые днем можно зарядить, просто положив встроенной солнечной батареей на свет, а в темное время суток пользоваться как обычно. Получается, по сути, универсальный спутник для путешествий, способный придти на помощь там, куда не добрался электрический ток. Не менее интересным оказался проект корейской компании Samsung, представившей на свет свой недорогой мобильник E1107 Crest Solar, задняя стенка которого получила небольшую солнечную панель, которой достаточно, чтобы пополнять заряд аккумулятора без подключения к сети. При положительном балансе на счету и в зоне действия операторов без связи с этим телефоном остаться просто невозможно.

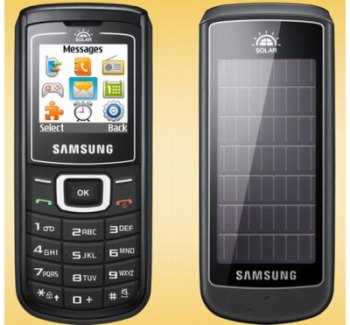

Мобильный телефон Samsung E1107 Crest Solar оснащен солнечными батареями

Впрочем, если ваш мобильный телефон, смартфон, ноутбук или другое устройство не получило от производителя альтернативного зарядника на солнечных батареях, Вы всегда можете восполнить этот недостаток. Как раз для таких случаев продаются внешние солнечные панели, многие из которых могут накапливать электроэнергию во встроенных или входящих в комплект поставки аккумуляторах, а затем отдавать её подключаемым девайсам.

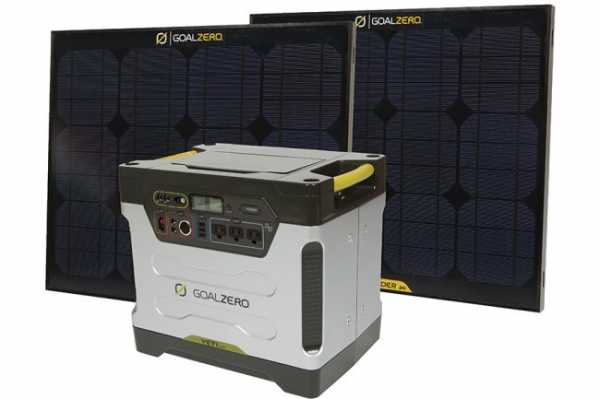

Внешняя солнечная батарея для питания мобильных телефонов и других компактных устройств

А как часто вам приходилось скучать во время загородного отдыха или туристического похода без музыки или света в палатке, выбросив батарейки, которые исчерпали свой электрический заряд? Конечно, карманные солнечные батареи вряд ли помогут в этом, но вот более крупные модели вполне. Такими переносными солнечными электростанциями очень часто оснащаются походные сумки и рюкзаки, а стоят они ненамного дороже обычных моделей, без которых не обходится ни один туристический поход.

www.sun-battery.biz

Солнечные батареи для частного дома. Плюсы и минусы солнечных батарей

Совсем недавно сама мысль о бесплатной электроэнергии казалась фантастической. Однако технологии не стоят на месте, и альтернативная энергетика завоевывает все больше поклонников. Все больше людей пользуются новейшими разработками, позволяющими обрести автономность без потери комфорта. Солнечные батареи являются действительно эффективным источником электроэнергии при соответствующих условиях.

Итак, что же это за условия и насколько эффективны солнечные батареи могут быть в нашем климатическом поясе?

Область применения

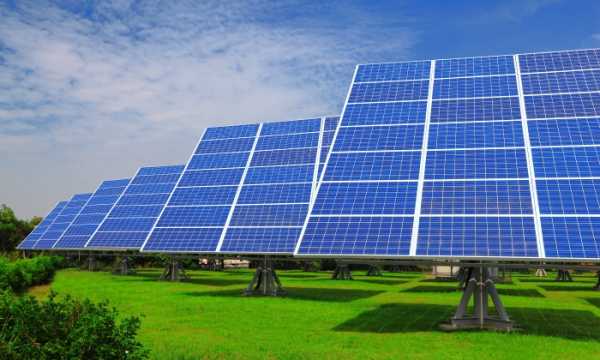

Солнечные батареи могут использоваться для обеспечения электрической энергией загородных домов, коттеджей и дачных поселков. Мобильные дома, а также постройки, расположенные вдали от основных линий электропередач. Санатории, дома отдыха и другие учреждения. Одним словом везде, где есть место для установки панелей, и имеется потребность в дополнительном источнике энергии.

Что такое солнечная батарея?

Солнечная батарея представляет собой многочисленные фотоэлектрические преобразователи, соединенных между собой в единую систему. Они превращают солнечную энергию в электрический ток.

Современные батареи могут достигать 40% эффективности. Однако для этого нужны соответствующие условия.

Как правило, имеет смысл устанавливать данные системы в районах, где большую часть года составляют солнечные дни. К тому же, стоит также учитывать и географическую широту, на которой расположен ваш дом, т.к. при приближении к полюсам солнечный луч теряет часть своей мощности. Вместе с тем, если в зимний период в вашем регионе много солнечных дней, то солнечные батареи могут существенно снизить потребление электроэнергии из городской сети.

Виды солнечных батарей

Солнечные батареи подразделяются на три больших семейства:

• Тонкопленочные.
• Монокристаллические.
• Поликристаллические.

Тонкопленочные солнечные батареи

Тонкопленочные батареи состоят из натянутых пленок, которые легко можно установить в любое удобное место. Не боятся пыли и могут работать даже в неблагоприятных условиях. В облачную погоду их эффективность снижается на 20%. Недорогие, но требуют большой площади для установки.

Монокристаллические батареи

Данный вид батарей изготавливается из большого количества индивидуальных ячеек, которые заливаются силиконом. Благодаря такой гидроизоляции они эффективно применяются в судоходстве. Также их можно устанавливать на кровлях. Естественно, солнечная сторона крыши будет более эффективно работать, но если по каким-то причинам нельзя установить батареи на южной стороне, можно переместить их на более затененный скат. При этом нужно помнить о том, что рассеянный свет менее эффективен.

Монокристаллические батареи имеют относительно небольшую массу, компактны в размерах. Их отличает гибкость, малый вес, компактность, надежность и долговечность. Просты в монтаже и зависят от прямых солнечных лучей. При этом даже легкая облачность может привести к прекращению выработки энергии.

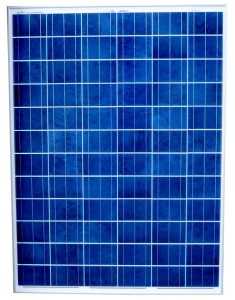

Поликристаллические солнечные батареи

От монокристаллических отличаются тем, что в ячейках находятся кристаллы, направленные в разные стороны. Это позволяет улавливать рассеянный свет и меньше зависеть от прямого освещения.

Эти батареи нам наиболее знакомы по иллюстрациям. Они выпускаются в виде панелей благородного синего цвета. При этом они несколько дешевле, чем монокристаллические модели. Их успешно используют для освещения домов, административных зданий и даже улиц.

Почему именно солнечные батареи?

1. Солнце есть практически везде. Пока есть доступ к солнечному освещению, электроэнергия может быть получена при помощи данных устройств.

2. Автономность. Нет надобности в подключении к централизованной системе электроснабжения. Соответственно, можно снизить общие расходы на содержание дома. Нет нужды зависеть от ценовой политики местных энергетических магнатов.

3. Когда нужно подводить электрокабель в отдаленные деревни и фермы, порой намного дешевле установить солнечные батареи. Подсчитайте стоимость кабеля, столбов, техники и рабочих, и получится, что при меньшей волоките можно получить ту же услугу, и при этом быть самому себе хозяином.

4. Экологичность. Это основное преимущество данной технологии. Нет нужды использовать ископаемые ресурсы, которые, как известно, не возобновляются. Фотоэлементы не производят канцерогенных выбросов, не повышают уровень парниковых газов. Для их постоянной работы нет необходимости уничтожать и без того уже потрепанные лесные массивы.

5. Отсутствие лицензирования. Пока государство еще не приняло решение об обязательном лицензировании получения электроэнергии благодаря фотоэлементам, этим можно воспользоваться. Как известно, ничего бесплатного долго не бывает.

Можно ли использовать солнечные батареи в частном секторе?

Солнечные батареи с успехом могут использоваться не только в промышленных масштабах, но и в частном домостроении. Благодаря тому, что отечественная промышленность начинает выпускать продукцию, цены на нее значительно ниже их западных аналогов. С течением времени стоимость установок снижается, становясь более доступной для широкого круга покупателей.

Производители обычно предлагают продукцию, рассчитанную на 25-летний срок эксплуатации.

Насколько оправдано использование солнечных батарей для частного дома?

Теперь подсчитайте количество солнечных дней в вашей местности. Разделите стоимость оборудования на 25 лет и подсчитанные солнечные дни в году. И вы увидите, стоит ли использовать в вашем случае данные установки. Кроме того, учтите площадь, необходимую для получения 1 кВт электроэнергии для вашего региона. Это можно узнать достаточно легко у продавцов-консультантов, предлагающих солнечные батареи.

Также учтите и период наиболее активного солнечного излучения. Как правило, в наших широтах это летний период времени.

Теперь подумайте, для каких целей вам нужно электричество в этот период.

• Освещение.
• Получение горячей воды.
• Работа бытовых приборов.

С горячей водой может справиться солнечный коллектор, который стоит значительно дешевле, да и любой мастеровитый хозяин может изготовить его своими руками. При этом он сможет работать и в осенне-зимний сезон. На дачном участке и в частном секторе для нагрева воды в летний период издавна используются водогрейные емкости, работающие от тепловой энергии солнца.

А вот с освещением солнечная батарея вполне поможет вам справиться.

Чего не рассказывают рекламные проспекты – так это то, что вам придется регулярно менять аккумуляторы. И даже самая эффективная установка на фотоэлементах поставляет электричество сначала в аккумуляторы, а уже потом в систему электроснабжения дома.

Зная срок службы обычных автомобильных аккумуляторов и их стоимость, а также их емкость, можно узнать, во сколько обойдется техобслуживание солнечных батарей. А более эффективные специализированные энергонакопители будут стоить значительно дороже и в итоге обойдутся вам никак не дешевле.

Также нужно учитывать и КПД предлагаемых на вашей территории моделей. Далеко не все из них могут действительно эффективно работать в условиях русского климата.

Хоть реклама и говорит о том, что поверхность батарей не боится пыли, все же всем понятно, что покрытая пылью батарея будет работать гораздо менее эффективно. А срок службы ее элементов от этого не продлится. Поэтому нужно позаботиться о своевременной регулярной чистке поверхности панели.

Кроме того, в жаркую погоду электроника может отказываться работать.

В настоящее время пока данные технологии доступны не всем слоям общества. Однако современные тенденции позволяют говорить о том, что в скором будущем существующие недостатки будут устранены, а светлые головы ученых мужей придумают новые способы производства более дешевых моделей, которые будут доступны каждому желающему.

Применение солнечных батарей на даче. Видео

postroy-sam.com

Какие солнечные батареи лучше выбрать для дома: цена, отзывы (фото, видео)

Солнечные батареи для дома – устройства, которые на сегодняшний день может позволить себе каждый человек. В большинстве стран мира с преимущественно жарким климатом солнечное электроснабжение является неотъемлемым атрибутом установки дома. Но, к сожалению, нашей страны это пока не коснулось, хотя мода неуклонно растет.

ОГЛАВЛЕНИЕ

• Виды панелей
• Критерии выбора
• Определение и принцип работы

Виды панелей

Для частного дома устройства бывают трех видов, различающихся технологией производства, а также дополнительными компонентами. В основу всех видов входит самый на данное время эффективный фотоэлемент – кремний. Вот основные виды данной батареи для частного дома:

1. Пленочные. Комплект таких устройств состоит из аморфного кремния. Они имеют внешний вид тонкой натянутой пленки, а также характеризуются удобством в использовании и устойчивостью к неблагоприятным погодным условиям. Но при этом их КПД в пасмурную погоду может значительно снизится, максимально на 20 %. Стоимость таких модулей более дешевая сравнительно с другими видами и составляет приблизительно один доллар за Вт. Если выбирать их, то следует учесть необходимость большой площади для их монтажа и расчет всего комплекта.
2. Монокристаллические. Самые эффективные на сегодняшний день комплекты устройств, преобразующих энергию Солнца в автономное электричество. Применяются как в промышленных масштабах, так и для электроснабжения частных домов. Устойчивы к влаге, благодаря специальному силиконовому покрытию, достаточно компактны, характеризуются небольшим весом, легкостью установки, высоким КПД. Минус таких батарей – низкая эффективность при рассеянном свете и то, сколько они стоят. А цена их составляет порядка 1,5 доллара за Вт.
3. Поликристаллически. Комплекты таких устройств отличаются разным направлением кристаллов кремния, что делает их менее зависимыми от точного попадания солнечных лучей. Стоимость варьируется в пределах 1,1 – 1,3 доллара.

Критерии выбора

Для того чтобы выбрать солнечные батареи для дома, следует осуществить расчет потребляемой энергии, а также расчет возможностей комплекта данного устройства. Второй пункт максимально зависит от мощности выработки энергии при определенных погодных условиях. Для расчета выработки солнечной энергии необходимо учитывать угол наклона панели.

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

загрузка…

Для круглогодичного потребления солнечной энергии рекомендуется выбрать угол больше на 15̊ от географической широты.

Расчет ожидаемой солнечной энергии требуется проводить для трех частей года: расчет для зимнего минимума, расчет для основной части года и расчет летнего максимума. В разных странах показатели этих минимумов и максимумов выработки энергии Солнцем отличаются. Среднестатистическая инсоляция вычисляется на 1 кв.м. По многочисленным отзывам, сколько бы ни была указана производителем максимальная мощность комплекта батареи ориентироваться следует на номинальную, поскольку она неизменна.

Для обеспечения частного дома автономным электроснабжением одних солнечных батарей недостаточно, в комплект нужно еще включить аккумулятор, контролер напряжения и инвертор. Основываясь на отзывы пользователей такими чудо-устройствами, можно смело заявить: сколько бы не стоила данная конструкция, если правильно рассчитать потребляемую и вырабатываемую Солнцем энергию, можно обеспечить себя отличной заменой электричества.

Определение и принцип работы

Солнечные батареи – система, состоящая из фотоэлектрических преобразователей, благодаря которым возникает фотоэффект. Фотоэффект осуществляется за счет переходов р-n. Принцип работы устройства заключается в преобразовании солнечной в электрическую энергию. Основой данного преобразования является полупроводник. Самым эффективным и актуальным на сегодняшний день фотоэлементом считается кремний.

В производстве автономного электроснабжения от энергии Солнца существуют два типа кремния: поликристаллические и монокристаллические. Монокристаллический кремний характеризуется по внешнему виду темно-серым оттенком и тонкими линиями поверхности. Он производится в промышленных условиях и в процессе производства разрезается на тончайшие пластины. Поликристаллический кремний является представителем полупроводников нового поколения с большим процентом коэффициента полезного действия. Процесс изготовления поликристаллического кремния кардинально отличается от своего предшественника. Применяется способ литья, а внешний вид пластины на основе поликристаллического кремния характеризуется синим оттенком с переливами. Поликристаллический кремний дополняют другими микроэлементами, такими как мышьяк и бор.

Как говорилось выше, чтобы преобразовать такую энергию в электричество следует организовать все условия для создания фотоэффекта, связанного с физическими термином «переход р-n». Фотоэлемент имеет конструкцию, состоящую из двух частей, так сказать пластин кремния. В одной из пластин находятся атомы бора, а в другой – мышьяка. Еще одним отличием такой конструкции считается переизбыток электронов в одном слое и недостаток в другом. Границей верхнего и нижнего слоев является этот самый переход p-n.

Итогом соприкосновения солнечных лучей с полупроводником становится освещение, взаимодействие верхнего и нижнего слоев по типу электродов обычной батареи. Солнечная энергия активизирует электроны, находящиеся в пластине. Далее происходит перемещение их по кругу с одного слоя в другой. Чтобы в такой ситуации получить автономное электроснабжение следует напаять тонкий слой проводника и организовать подключение к напряжению. Поскольку такая энергия получается природным путем без применения химических реакций, срок эксплуатации системы достаточно большой, что подтверждают многочисленные отзывы пользователей.

Известно, что целенаправленное изучение данной науки на увеличение КПД солнечной батареи привело к использованию дополнительных микроэлементов, способствующих работоспособности систем. Теперь  в производстве солнечных станций совместно с кремнием применяются такие элементы как галлий, арсенид, медь, селен, кадмий.

electricvdele.ru

расчет, цена, отзывы, использование коллекторов

В современных условиях вопрос об экономном ведении хозяйства более чем актуален, что напрямую связано с постоянным удорожанием привычных энергоносителей, периодическими экономическими кризисными явлениями и нарушением экологического равновесия на нашей планете. Переход на альтернативные источники, например, солнечные водонагреватели, воздушно солнечное отопление, — это способ экономии и забота о будущих поколениях.

Сегодня для монтажа соответствующего оборудования можно воспользоваться услугами профессионалов или установить воздушное солнечное отопление своими руками. Второй вариант экономически выгоднее в 4 раза, поскольку цена — это немаловажный фактор для принятия решений, последствия которого будут давать результат на протяжении многих лет.

Усовершенствование существующих ранее технологий играет непосредственную роль в процессе интегрирования в современную систему хозяйствования альтернативных источников обогрева жилых и промышленных помещений.

Поэтому для экономически и технологически правильного проектирования системы, выполнения монтажа ее элементов необходимо иметь наиболее полную картину возможностей отопления дома солнечными батареями.

Самодельные системы: как используется солнечная энергия

Солнечная система отопления помещений.

Оборудовать солнечное отопление своими руками можно даже начинающему мастеру, но работа с разными типами устройств имеет некоторые отличия. Речь идет о солнечных батареях и солнечном коллекторе.

Солнечные батареи позволяют аккумулировать энергию, а затем использовать ее и для обогрева, и для подогрева теплоносителей, и для питания электрических приборов. Фотоэлементы, которые являются основой батарей, сделать самостоятельно трудно. Поэтому их покупают, соединяют в цепь и фиксируют в отдельном корпусе, правильно устанавливая все элементы.

Солнечными коллекторами (гелиосистемами) обогревают частные дома, организуя дополнительно и горячее водоснабжение. Фотоэлементы для коллектора не требуются. Отзывы свидетельствуют, что организовать солнечное отопление из подручных материалов под силу и начинающему мастеру.

Плоские гелиосистемы представляют собой остекленные и утепленные короба с теплоносителем внутри. Основным элементом вакуумных коллекторов являются трубки, в которых преобразуется энергия.

Итак, отличие состоит в том, что с помощью батареи можно производить электроэнергию, а с помощью коллектора нагревать воду.

Схема солнечной системы.

Экономическая эффективность использования солнечного генератора энергии

Солнечные батареи для отопления генерируют электрическую энергию в результате фотоэлектрических реакций. В среднем один модуль имеет мощность от 50 до 300 Вт при коэффициенте полезного действия до 30%, что является невысоким показателем. Экономическая выгода кроется в другом — эффективном — производстве энергии, что позволяет окупить затраты уже за 3 года эксплуатации системы. Один раз обустроив отопление на солнечных батареях, можно забыть о проблеме на 25 лет, поскольку именно такой срок устанавливают производители для работы оборудования.

К выгодным параметрам такого вида отопления можно отнести экономию внутреннего полезного пространства, что достигается установкой батареи для отопления на крыше здания. При этом следует придерживаться определенных правил:

Генератор.

1. Оборудование, обеспечивающее солнечное отопление, устанавливается на южной стороне, поскольку именно здесь сосредоточено наибольшее количество тепла.
2. Крыша должна быть не горизонтальная, а под наклоном — ориентировочно 45°.
3. Солнечные батареи довольно тяжелые, поэтому стропильная система крыши дома должна быть прочной. Угроза обрушения наиболее вероятна в зимнее время, когда на крыше скапливается снег.
4. Во дворе, на стороне дома, где располагаются батареи, не должно быть деревьев или зданий, создающих тень.

Расчет площади необходимого для батарей пространства производится индивидуально, но можно сориентироваться, учитывая такие параметры: для средней полосы для отопления дома, площадь которого составляет 100 кв.м, понадобится около 30 кв.м батарей. Следует учесть необходимость изолированного места в доме, в котором будет установлено оборудование, использующееся в пасмурную погоду или в темноте.

Экономическая выгода также определяется типом системы, которую подключают к электрическому котлу, в частности:

• электрическая;
• водяная.

Первая имеет наибольшую популярность благодаря эффективности при небольшом нагреве больших участков дома, допустим, пола с подогревом. Электрическую систему легче настраивать в соответствии с погодными условиями, количеством человек в доме. Оборудование электрического отопления легче монтировать, при этом отсутствуют громоздкие трубы и радиаторы под окнами.

Составные элементы системы.

Уязвимость альтернативной системы отопления

Расчет эффективности работы солнечной батареи для отопления дома позволяет определить период ее окупаемости. Как уже было сказано, это 3 года, но при соблюдении нескольких условий.

Во-первых, если энергии недостаточно и дом приходится отапливать газом, расходы на солнечное отопление увеличиваются, что в результате приводит и к увеличению сроков окупаемости.

Снижения стоимости эксплуатации оборудования для отопления дома солнечными батареями можно достичь за счет улучшения показателей энергоэффективности. Иными словами, прежде чем перейти на альтернативный источник энергии, необходимо позаботиться о термоизоляции, исключив возможность утечки тепла. Утепленные стены, крыша и пол, законопаченные щели в окнах и дверях позволят снизить расходы энергии, что уменьшит сроки окупаемости.

Во-вторых, эффективная работа системы отопления дома солнечными батареями возможна только при надлежащем уходе. Загрязнение поверхности приведет к уменьшению энергоэффективности. Поэтому рекомендуется по меньшей мере 1 раз в полгода производить очистку внешних блоков.

Водяное солнечное отопления.

Отзывы владельцев домов с солнечной системой отопления свидетельствуют о необходимости создания резервной системы, например, газового котла. При наличии централизованной электросети можно предусмотреть возможность переключения ее мощности в сезоны с недостаточным количеством солнечных дней. Чаще всего потребность дополнительного источника энергии возникает в зимнее время, а вот осенью и весной отопление на солнечных батареях экономически целесообразно.

Принципы действия основных систем отопления

Для обеспечения отопления и водоснабжения горячей водой в доме используют две системы, использующие разные теплоносители — воду и воздух. Обустройство таких систем несколько отличается, как и эффективность.

Водяное солнечное отопление может состоять из следующих элементов:

• солнечного коллектора с использованием водяного теплоносителя;

  Водяная система солнечного отопления.

• трубопровода;
• дополнительного нагревателя; бака-аккумулятора горячей воды;
• коллекторного насоса;
• теплообменника;
• дополнительного топлива;
• радиатора помещения, которое отапливается.

Такое солнечное отопление дома работает по принципу отдачи тепла от нагретой предварительно воды, проходящей по трубопроводам и отопительным приборам. Расчет подтверждает экономичность расхода материала, используемого для отопления, что достигается за счет теплоемкости воды. Считается, что при нагреве до одного уровня температуры вода в 4000 раз более теплоемкая, чем воздух.

Отзывы потребителей свидетельствуют о трудоемкости установки и эксплуатации водного солнечного оборудования, необходимости постоянного контроля работы генератора. При низких температурах вода, наполняющая трубопровод, замерзает и расширяется, вызывая разрушение всей системы. Установить оборудование можно только в процессе постройки дома или его капитального ремонта.

Воздушное солнечное отопление и горячее водоснабжение обеспечивается теплым воздухом, нагнетаемым специальными вентиляторами. Отличие этой системы состоит в использовании не насосов, а мощных вентиляторов.

Воздушное солнечное отопление имеет высокий уровень КПД, поскольку в его схеме отсутствуют передаточные элементы. Отопительная система объединяется с климатической, что позволяет создавать и поддерживать комфортный микроклимат помещения. Вследствие малой инерционности помещение обогревается очень быстро. Воздушное солнечное отопление доказало свою эффективность, а цена на него формируется в зависимости от объемов обогреваемых помещений, среднегодовых погодных условий и некоторых других факторов.

Воздушная система солнечного отопления.

Перед закупкой необходимого оборудования и его установкой требуется произвести расчет:

1. Мощности нагревателя воздуха с учетом того, что помещение должно получить достаточный обогрев, а тепловые потери должны быть компенсированы.
2. Скорости подачи воздуха, который нагревается.
3. Неизбежных потерь тепла, которые осуществляются через стены помещения, окна, двери, вследствие сквозняков или иных причин.
4. Диаметра воздуховода с учетом аэродинамических характеристик всей системы, что позволит определить объем потерь воздушного напора.

Если расчет оказался неправильным, возможны перегревы тепловых нагревателей, возникновение вибрации, дополнительных шумов, что создает дискомфорт, а впоследствии приводит к выходу системы из строя.

Простой вариант воздушного обогрева дома

Наиболее простой вариант — это создать воздушно солнечное отопление своими руками из металлического профнастила. Расчет материала таков: для создания короба размерами 180х120х15 см понадобится влагостойкая фанера толщиной 1,2 см на боковые стенки и 0,7 см — на заднюю стенку.

По периметру готового короба к задней стенке прикрепляется брус 4х4 см, на который укладывается минеральная вата слоем толщиной 4 см. Полученная после утепления поверхность зашивается профнастилом и окрашивается черной матовой краской с термостойкими характеристиками.

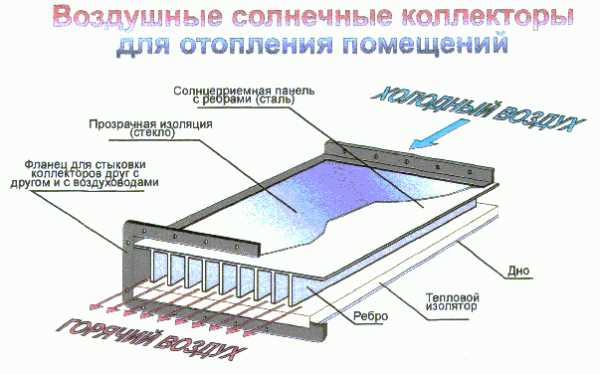

Принцип работы воздушного коллектора.

В середине короба прибиваются планки, размер которых соответствует расстоянию от стенки до стекла, которое будет затем установлено. Планки прибиваются в виде лабиринта, чтобы создавалась необходимая циркуляция воздуха. В нижней части боковой стенки прорезается прямоугольное отверстие, через которое осуществляется подача воздуха. Отверстие защищается сеткой или воздушным фильтром. Остекление солнечного коллектора дополняется тщательной герметизацией всех стыков.

С противоположной к отверстию подачи воздуха стороны прорезается еще одно отверстие, в котором устанавливается вентилятор. Когда лучи солнца попадут на профнастил, образуется тепло. Оно затем и будет нагнетаться для отопления помещения. Солнечное отопление своими руками позволяет при температуре +10°С получать около 60°C на выходном отверстии.

Используем водосточные трубы для обогрева

Воздушно солнечное отопление своими руками из профнастила позволяет экономить на дорогостоящих энергоносителях в весенне-осенний период при условии отопления небольших площадей. Более внушительные размеры и отдачу имеет воздушное солнечное отопление, созданное из теплопроводных алюминиевых труб преимущественно прямоугольного сечения.

Коллектор состоит из большого короба, длина которого равна длине дома. На создание прочного каркаса идут доски толщиной 3-4 см и влагостойкая фанера от 0,8 до 1 см. Принцип создания коллектора такой же, как и в случае с профнастилом: задняя стенка сбитого короба утепляется минеральной ватой, боковые — пенопластом. Слой минеральной ваты покрывается алюминиевым листом, к которому с помощью хомутов прикрепляются трубы.

На рисунке схематически изображен принцип работы воздушных солнечных коллекторов.

Коллектор из алюминиевых труб, обеспечивающий воздушное солнечное отопление, имеет особенность: входное и выходное отверстия для воздуха располагается в одной его части и разделяются деревянными перегородками. Далее производится остекление (можно использовать прозрачный шифер), покраска и установка вентиляторов на вход и выход.

Готовый коллектор устанавливается под углом к дому, а к нему по утепленной пенопластом траншее подводятся воздуховоды.

Воздушно солнечное отопление своими руками, созданное по описанной технологии, в зимнее время до 15.00 включительно при минусовой температуре не ниже 10°С позволяет получать на выходе воздух температурой 65°С. Расчет объемов тепла, которые можно получить в летнее время, дает еще более внушительные показатели, поэтому рекомендуется во избежание перегрева затенять оборудование.

Нагреваем воду солнечной энергией

Солнечные водонагреватели можно приобрести в магазинах или создать своими руками. Цена на оборудование зависит от объема бака и количества и типа трубок. В среднем эти показатели составляют от 26 и до 80 тысяч (можно нагреть от 127 до 340 л воды).

Можно найти сотни конструкций такого оборудования, но наибольшим спросом пользуются переносные солнечные водонагреватели, которые в случае необходимости можно отвезти на дачу или взять с собой в поход. Отзывы подтверждают, что возможность иметь горячую воду сутки напролет — серьезный аргумент в пользу создания удобного коллектора.

Самой трудоемкой частью будущего водонагревателя является бак. Для его изготовления понадобится лист оцинкованного железа, из которого вырезается основа бака с припусками по 2-2,5 см. После придания формы стыки тщательно пропаиваются. Тщательный расчет позволит сделать работу из одного листа, но в случае неудачи можно создать конструкцию из двух оцинкованных листов.

Для змеевика используются тонкостенные медные или стальные трубки диаметром до 18 мм, которые припаиваются к коллектору по всей длине. Таким образом можно достичь более высоких показателей теплопроводности.

Далее схема работы та же, что и для создания воздушного солнечного коллектора. Из многослойной фанеры сбивается короб-кожух, дно которого теплоизолируется. Внутрь короба устанавливаются коллектор, бак, трубки и укрепляются с помощью металлических уголков.

После этого конструкция остекляется, крепятся опорные элементы. Чтобы система работала эффективно, необходимо ее установить таким образом, чтобы солнечные лучи падали на поверхность под прямым углом.

Оцените статью: Поделитесь с друзьями!

ultra-term.ru
