Сопротивление теплого пола – как замерить сопротивление электрического пола мультиметром, датчик, как прозвонить, неисправности терморегулятора, проверка тестером на обрыв

Содержание

как замерить сопротивление электрического пола мультиметром, датчик, как прозвонить, неисправности терморегулятора, проверка тестером на обрыв

Содержание:

Обогрев напольного покрытия аналогично другим электрическим системам может выйти из строя, в результате чего в помещении будет холодно. В этом случае требуется внимательная проверка теплого пола с целью обнаружения неисправности. Кроме этого, до заливки цементной стяжки и монтажа финишного покрытия необходимо выяснить его пригодность к работе.

Особенно актуально обустройство такого пола для первых этажей частных домовладений или для квартир, находящихся над подвалами. Данная система обогрева напольного покрытия помогает сделать жилье комфортным и уютным. Как проверить теплый пол, если возникает такая необходимость?

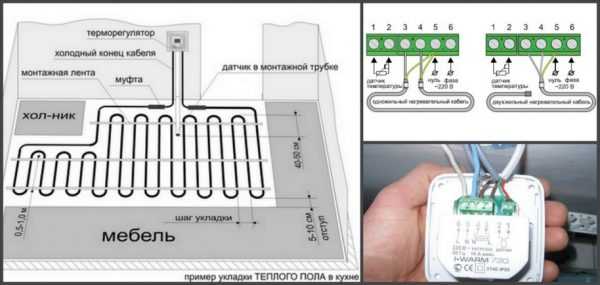

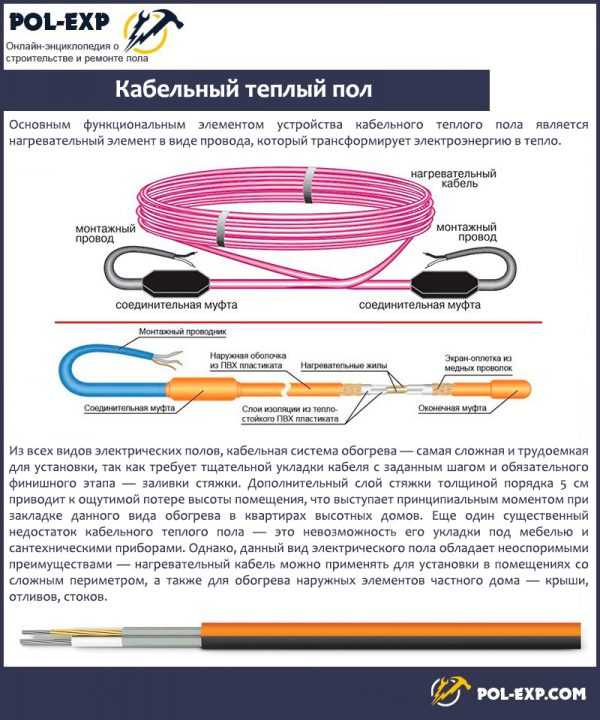

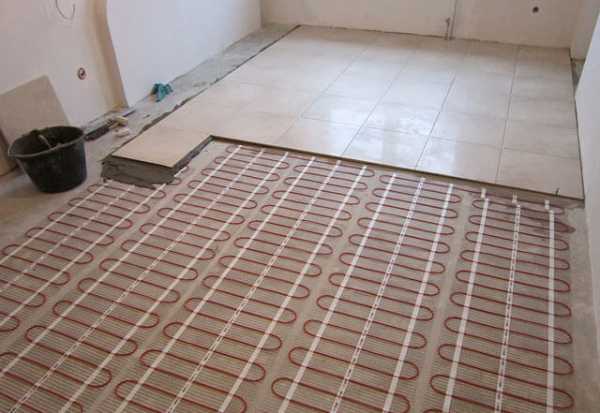

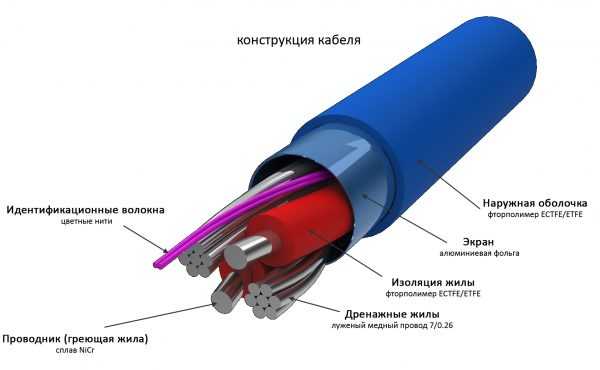

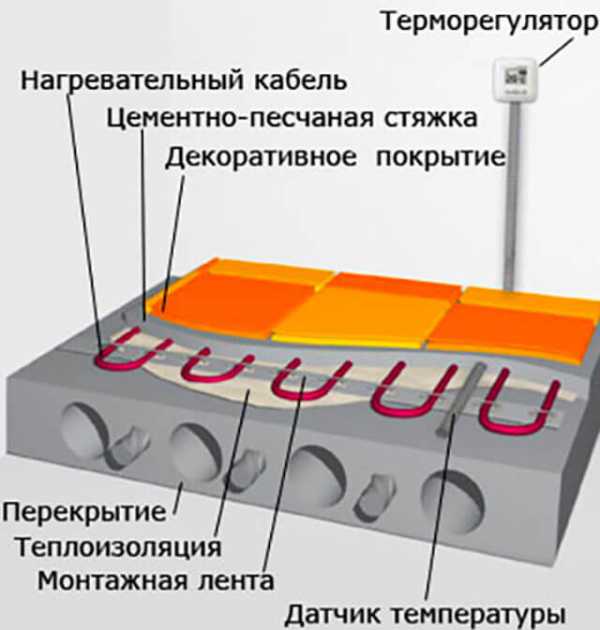

Конструкция и расположение электрических кабелей

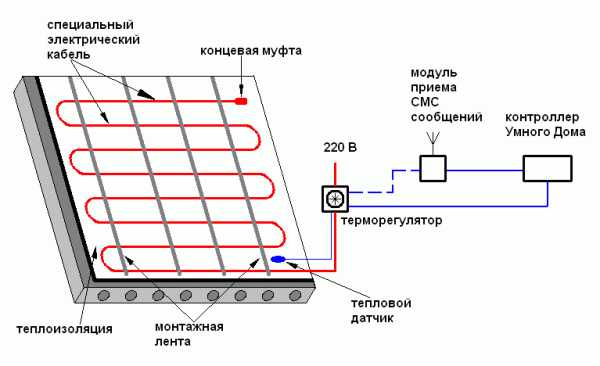

Система пола с обогревом, смонтированная из электрокабеля или с использованием инфракрасной пленки, состоит из ряда элементов:

греющего кабеля, который является источником тепловой энергии;

термодатчика, фиксирующего степень нагрева проводов;
терморегулятора, отвечающего за соединение всех комплектующих элементов в общую конструкцию и регулирующего включение/отключение пола в соответствии с температурой нагрева кабеля.

Термостат или терморегулятор имеет вид выключателя небольшого размера. Он предназначается для корректировки величины напряжения, которое подается на провода. Подключают данный прибор к стандартной электросети с использованием фазного и нулевого проводов.

Термостат осуществляет регулировку напряжения в автоматическом режиме. Оно подается непосредственно на нагревательный кабель после остывания пола в помещении. Степень его нагрева отслеживает термодатчик, который монтируют поблизости от проводов и заливают цементной смесью.

Жильцы самостоятельно задают температуру, при которой система обогрева напольной поверхности должна включаться. Кабель, применяемый для обустройства такой отопительной конструкции, бывает резистивным и саморегулирующим. Последний из них самостоятельно реагирует на колебание температурного режима и изменяет уровень сопротивления. В свою очередь резистивный кабель таких функций не имеет.

При проведении расчетов рабочих параметров системы обогрева, и во время монтажа нужно не забывать, что протяженность некоторых видов кабелей должна быть определенной. Если их укоротить, тогда может поменяться степень нагрева и показатели тока, в результате чего провода станут функционировать неправильно и на них начнет разрушаться изоляция.

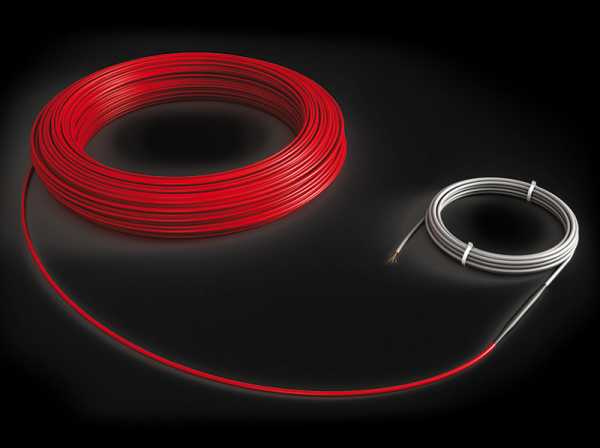

При обустройстве системы задействуют либо единый двужильный кабель, либо два одножильных, у которых параллельное расположение. Первый из них представляет собой сетку из проводов, имеющую заглушку с одной из сторон. Его недопустимо резать и укладывать в стяжку в местах, где будут располагаться крупногабаритные предметы мебели или техника.

В свою очередь одножильные кабели разрешается разрезать и ничего плохого с изоляцией не происходит. Аналогично подрезают инфракрасные полы в соответствии с площадью помещения, которой требуется обогрев.

Неисправности в системе обогрева пола — почему не работает

Случается, что после того, как завершен монтаж и все подключено, теплый пол не работает — как проверить почему? Если отсутствует нагрев, значит, в процессе установки была совершена ошибка или было использовано непригодное оборудование.

Прежде, как проверить исправность теплого пола, не помешает узнать об основных погрешностях, которые происходят в его элементах:

Терморегулятор. Возникают неисправности терморегулятора теплого пола в результате выхода из строя конденсатора или реле. Поскольку его ремонт стоит дорого, гораздо проще поменять прибор на новое изделие. Главное выяснить, какой фирмой он изготовлен. И термодатчик, и терморегулятор должны быть от единого производителя. Иногда непонятно, почему теплый пол плохо греет, а в результате оказывается, что просто терморегулятор неправильно настроен или он работает неправильно.

Термодатчик. При необходимости он легко подлежит замене. Этот прибор в зависимости от качества может работать как продолжительное, так и короткое время. На срок эксплуатации влияет правильность установки. Чтобы убедиться в его работоспособности, нужно знать, как проверить датчик температуры теплого пола. Этот прибор необходимо помещать внутрь гофрированной трубки и устанавливать в определенном месте и под конкретным углом по отношению к проводам.

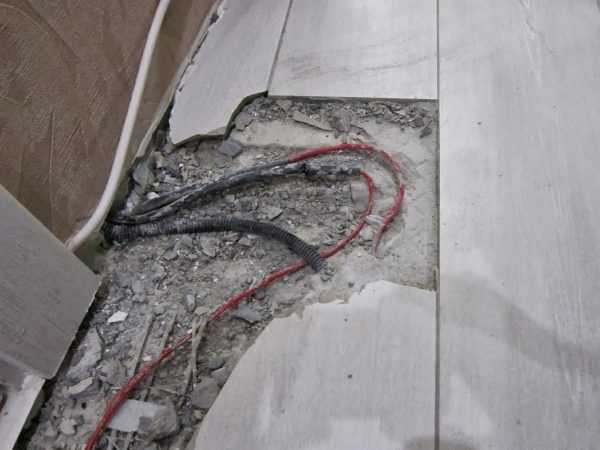

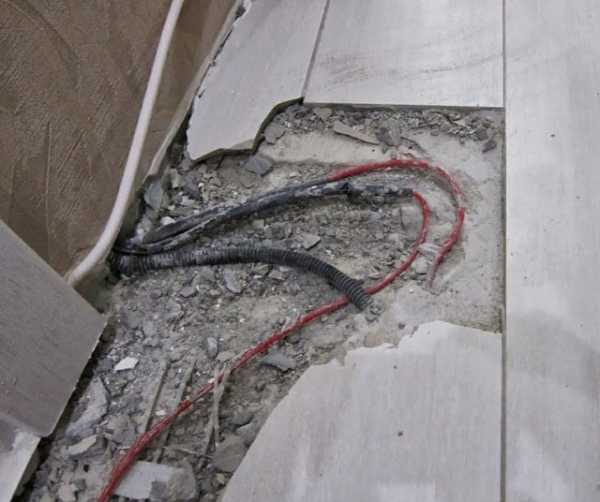

Кабель. Он портится лишь при неправильном монтаже. Его наиболее уязвимой частью является соединительная муфта.

Чтобы реже решать проблему, как проверить электрический теплый пол на неисправность, и не часто заниматься его ремонтом, следует покупать оборудование от проверенных временем производителей.

Методы обнаружения неисправностей — как проверить правильно

Существует два способа проверки работоспособности системы:

Первый. Заключается в визуальном осмотре кабеля и комплектующих деталей на предмет повреждений. Но он позволяет обнаружить только видимые дефекты, такие как сгоревшее оборудование, отсутствие электроснабжения в здании, перебитый кабель и другие. Но данный метод малоинформативный, и не всегда с его помощью можно выявить причину отсутствия нагрева.

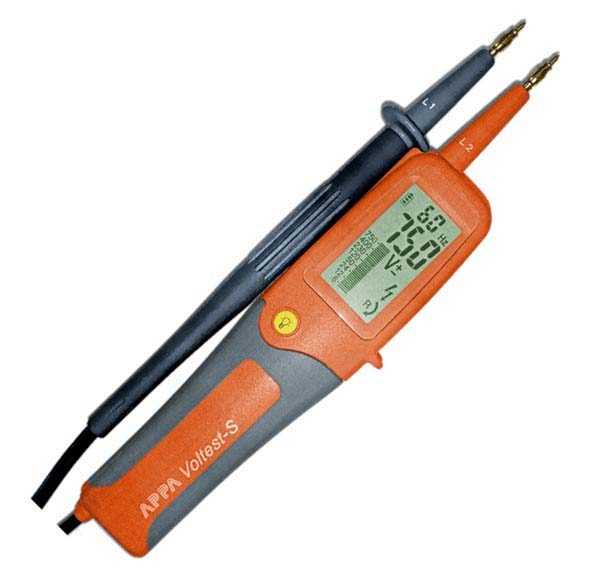

Второй. Этот способ дает возможность найти поломку с применением мультиметра. Он позволяет узнать напряжение в сети. До того, как проверить теплый пол мультиметром, регулятор температуры снимают со стены и при помощи специальных щупов замеряют напряжение, которое должно составлять 220В. Если этот параметр в норме, значит, причина неисправности заключается в одном из элементов системы.

В первую очередь выполняют визуальный осмотр, чтобы удостовериться в наличии электроснабжения пола. Далее ищут оплавленные или подгоревшие детали. Если ничего не удалось обнаружить, задействуют мультиметр.

Нужно измерить сопротивление кабеля и разделить его на 220, чтобы получить значение напряжения в электрической сети. Эта величина отражает величину тока, проходящего через систему. Далее эту цифру умножают на напряжение, чтобы определить мощность потребления. Нужно, чтобы она соответствовала мощности обогревательной системы, которая отражена в паспорте.

Когда полученный параметр больше, это означает, что у кабеля повреждена изоляция. Если значение меньше указанного в паспорте, тогда надо прочитать инструкцию, как проверить теплый пол на обрыв. В случае отсутствия документации на оборудование, считается, что мощность условно составляет 150 Вт/м2.

Если на мультиметре сопротивление теплого пола равно нулю, то система выведена из строя коротким замыканием. В этом случае ремонт оборудования получится дорогостоящим, а найти такое повреждение на кабельном поле сложно. Если обогрев происходит с использованием ИК пола, нужно приподнять покрытие пола, отыскать поврежденный участок и заменить его.

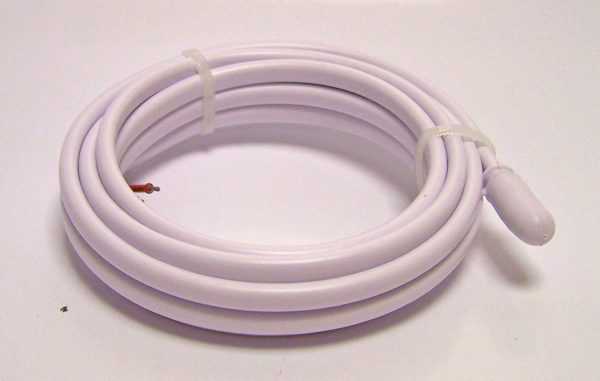

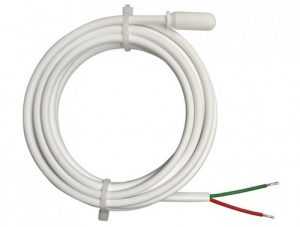

Проверка сопротивления датчика мультиметром

Если пол исправен, но не функционирует, значит, причина неисправности заключается в другом. Существует метод, как проверить датчик теплого пола мультиметром, поскольку прибор является резистором, а значит, у него имеется собственное сопротивление.

Правда, показатели мультиметра во многом зависят от температуры пола. При температуре 5 градусов, он покажет 22 кОм, а при 40С – только 6 кОм. В общем сопротивление датчика теплого пола соответствовать должно заводскому параметру. Когда оно отличается от заявленной величины более, чем на 5 кОм или равно нулю, тогда датчик поломан и его следует заменить.

Как диагностировать терморегулятор

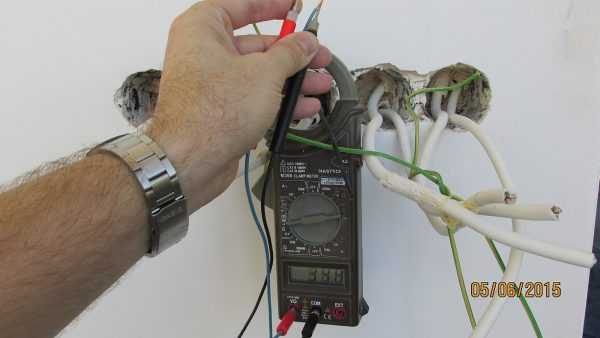

Этот прибор также диагностируют мультиметром. Прежде, как проверить терморегулятор теплого пола, чтобы удостовериться в том, что причиной неисправности является именно он, необходимо отключить нагревательный элемент конструкции. Потом регулятор степени нагрева устанавливают на максимум.

Затем клеммы без проводов проверяют мультиметром. Согласно правилам должно сработать реле и прибор покажет уровень напряжения. Если регулятор установить на минимальный показатель уровня нагрева, то реле отключится, после чего напряжение пропадет.

Способ проверки системы пола

До того, как проверить теплый пол тестером на присутствие неисправностей, требуется определенная подготовка, которая заключается в необходимости удостовериться, что в доме имеется электроснабжение и есть подача на терморегулятор. Обычно бывает достаточно посмотреть на лампочку-индикатор, расположенную на этом устройстве.

При наличии электротока требуется проверить настройку температуры. Иногда случается, что регулятор стоит на минимальном значении – по этой причине кажется, что система не функционирует. Чтобы не допустить подобное недоразумение, следует внимательно осмотреть устройство.

Если удалось убедиться, что электричество подается, уровень температуры выставлен правильно, но пол остается холодным, нужно переходить к более серьезным способам диагностики.

При наличии знаний об электричестве и о том, как диагностировать теплый пол мультиметром, можно сделать проверку самостоятельно, для чего также потребуется отвертка. Мультиметр можно заменить индикатором напряжения, но он не совсем информативен при необходимости точной диагностики.

В некоторых случаях требуется проверка приобретенному оборудованию. Но при этом нужно учитывать, что электрокабель, который не покрыт стяжкой, на воздухе не включают. До заливки его можно проверять, но подавать питание разрешается всего на 5 минут и не больше и провод следует размотать.

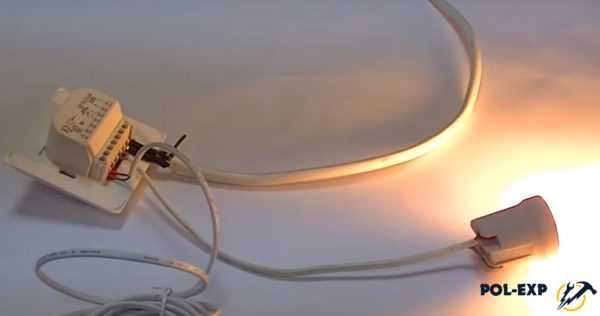

Проверка работоспособности регулятора температуры

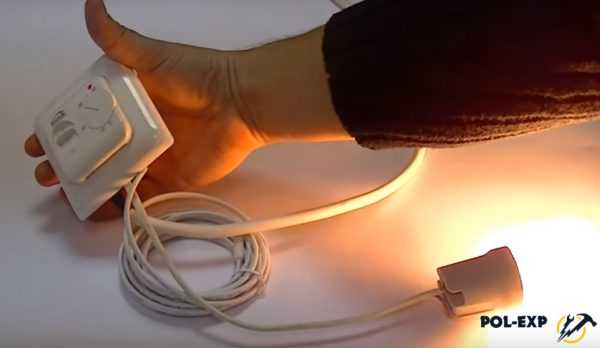

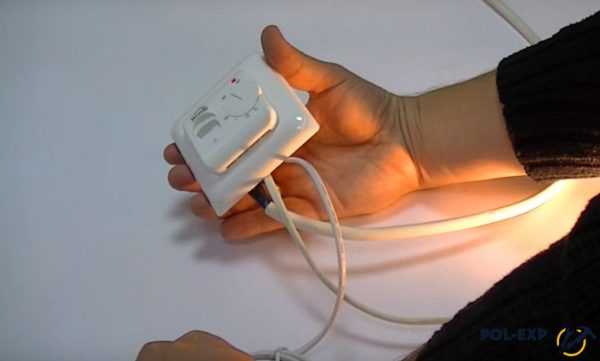

В качестве примера будет рассмотрено диагностирование работы терморегулятора с использованием обычной лампочки.

Последовательность действий:

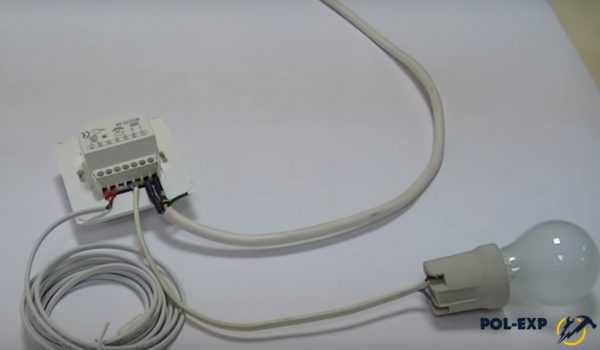

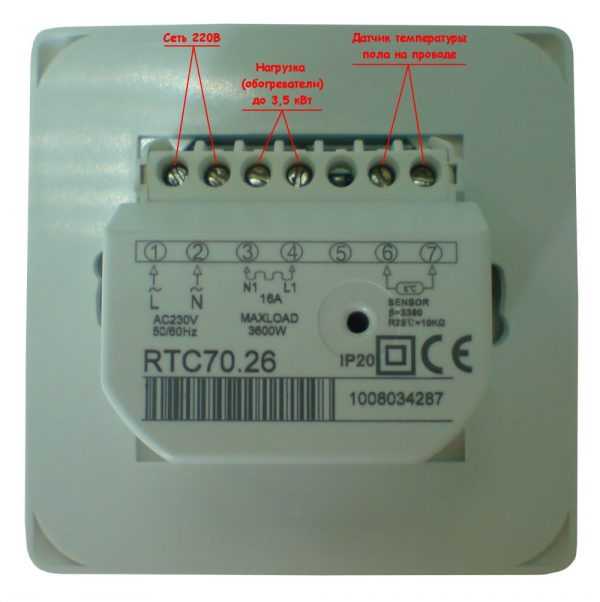

Регулятор следует подключить к сети. К клемме L подсоединяют фазный провод, а нулевой – к клемме N. Также нужно подсоединить датчик температуры и вкрученную в патрон самую обычную лампочку – она станет индикатором нагрузки.

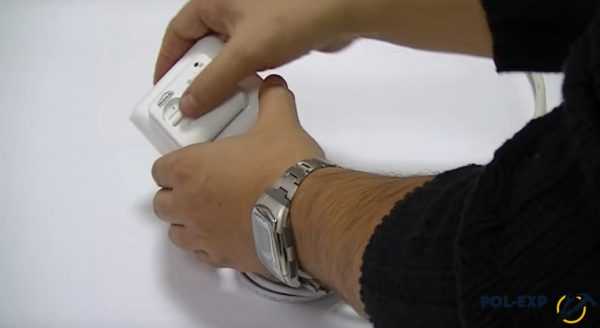

Тумблером включают подключенный к сети прибор.

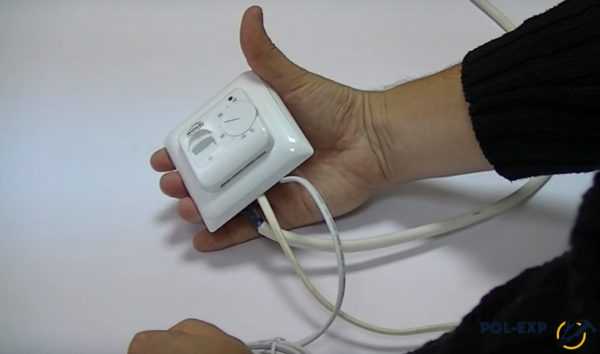

Рычажок, который отвечает за повышение температурного режима, устанавливают на максимум.

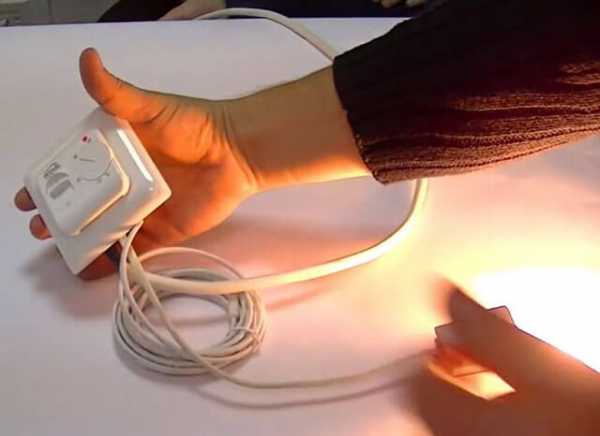

Если термостат находится в исправном состоянии, лампочка загорается.
Данный метод также помогает решить проблему, как проверить датчик теплого пола, который фиксирует температуру нагрева. Для этого его берут в руку, а терморегулятор выставляют на среднее значение.
Регулятор вновь устанавливают на высоких показателях. Лампочка теперь загорится. Когда нагрев датчика достигнет температуры тела человека, держащего его в руках, она погаснет.
Теперь систему оставляют в покое. Через время, когда датчик температуры остынет и подаст терморегулятору сигнал, лампочка опять загорится.

Измерение сопротивления

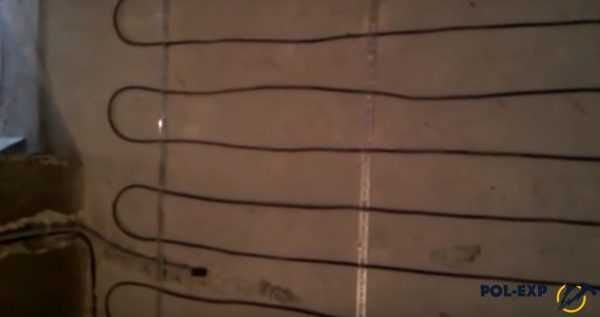

Перед тем, как приступить к работам, связанным с заливкой стяжки, в процессе создания системы, специалисты рекомендуют выполнить такую процедуру, как измерить сопротивление теплого пола мультиметром, а точнее кабеля нагрева:

Завершить монтаж теплого пола и подготовить к проведению дальнейших работ.

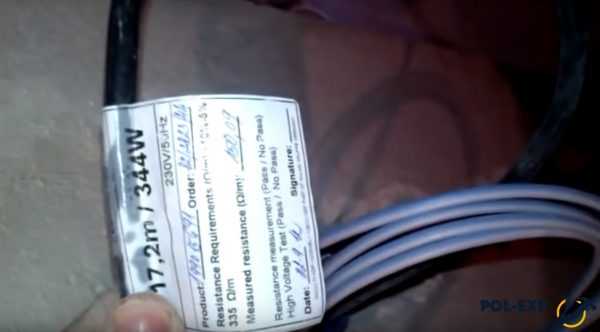

В паспорте или на бирке, прикрепленной к кабелю, находят значение сопротивления. В этом случае оно составляет 150,9 Ом. Допустимо его изменение на 5 – 10% в сторону увеличения или уменьшения.

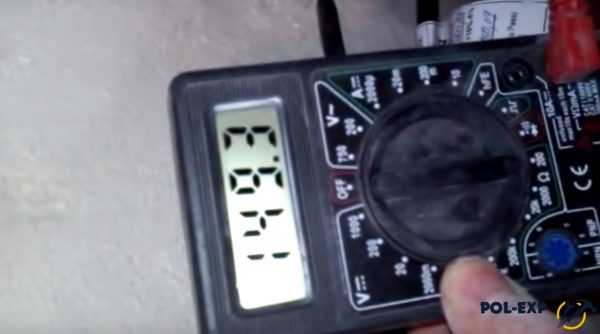

Мультиметр включают в режиме измерения.

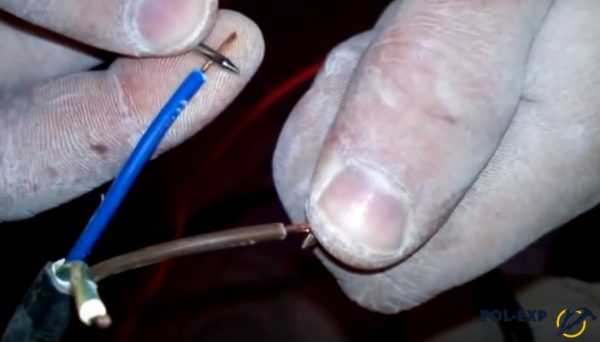

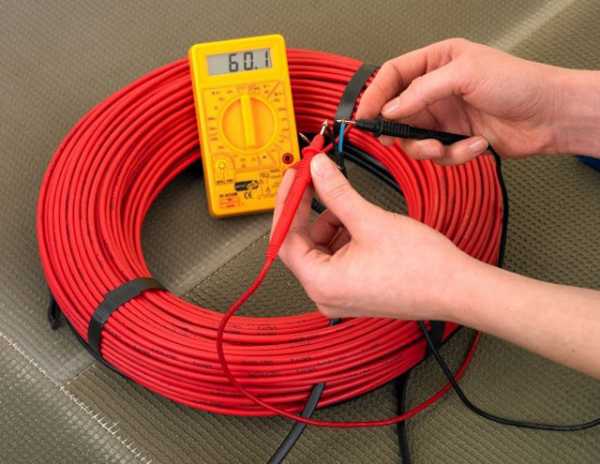

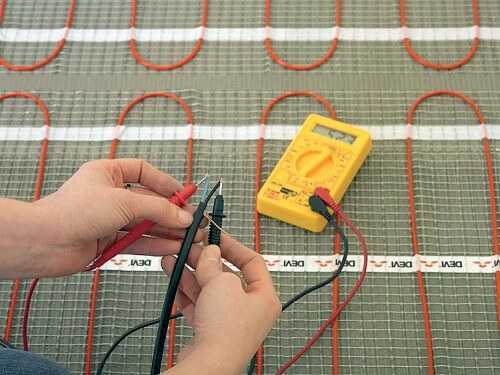

Щупы прибора помещают на провода, которые отходят от системы обогрева.
После того, как замерить сопротивление теплого пола получилось, на мультиметре будет виден показатель. Он должен равняться значению, указанному в паспорте на кабель.

Как прозвонить теплый электропол

До того, как прозвонить теплый пол мультиметром, его устанавливают на значок звукового сигнала, расположенного рядом со шкалой омметра. Когда щупы касаются друг друга, раздается звук, свидетельствующий о том, что цепь замкнута. Если одновременно коснуться щупами жил теплого пола, должен появиться зумер.

Когда он отсутствует или прерывается, это говорит о надрыве жилы. После того, как удалось разобраться с тем, как прозвонить теплый пол, нужно сделать аналогичную процедуру с термодатчиком. В случае отсутствия или несоответствия сопротивления датчика паспортным данным, ясно, что он неисправен.

teplospec.com

Сопротивление теплого пола — Отопление

Проверка сопротивления кабеля в системе теплого пола и устранение неисправностей

Любой электрический пол необходимо проверить на наличие неполадок в работе еще на этапе монтажа. Как только уложены нагревательные элементы, нужно подключить электропитание и понаблюдать за работой. Если все системы функционируют слажено и без сбоев, то можно приступать к заливке стяжки или укладке финишного покрытия. Непрофессионалам лучше доверить монтаж теплого электрического пола специалистам, поскольку неправильное обращение с электрическими приборами может привести к большим проблемам.

Проверка сопротивления теплого пола

Все производители декларируют о высокой надежности электрических систем отопления, дают гарантию, указывают на товаре срок службы до 20 лет. Если на этапе монтажа все выполнено правильно, то теплый пол прослужит, действительно, не один десяток лет. Но, ведь бывают и нестандартные ситуации, когда не греет теплый пол. Как поступить в таком случае? Есть несколько причин возникновения такой ситуации:

Как выявить проблемы

Прежде чем электричество поступит к нагревательным элементам, оно проходит через термостат. Это прибор, который регулирует подачу тока: если пол нагрелся до заданной температуры, происходит автоматическое отключение питания. При охлаждении – ток снова поступает.

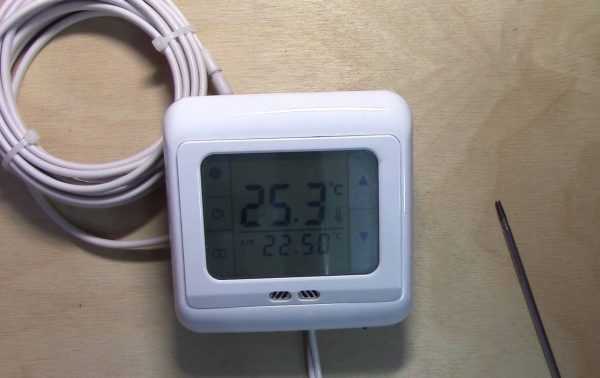

У терморегулятора есть электронное табло, которое показывает напряжение, чтобы проверить, как он работает, необходимо:

Таким образом, можно проверить работает ли реле и сам терморегулятор.

Для определения исправности греющего кабеля необходимо измерить его сопротивление. Делается это с помощью мультиметра, следующим образом:

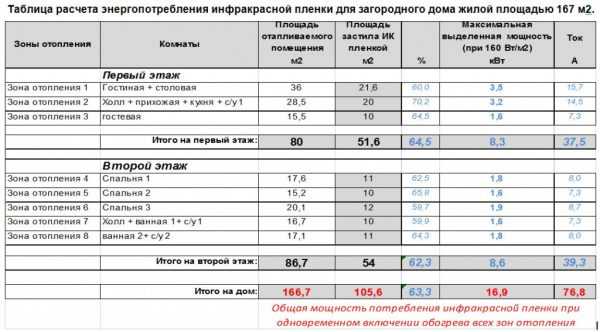

Расчёт укладки теплого пола

значение сопротивления нужно разделить на напряжение – 220 В – получится величина тока, который проходит по системе;
величину тока нужно умножить на напряжение (220В) – получается мощность электрического пола, которая не должна отклоняться от заявленной производителем (указанной в паспорте системы) на 5%.

Если есть отклонения, они свидетельствуют о неисправности нагревательных элементов.

Что означает большая потребляемая мощность

Если сравнение величин показало большую потребляемую мощность – это свидетельствует о том, что есть короткие замыкания, возникающие в результате нарушения целостности изоляции проводов. В этом случае часть пола будет греться очень сильно, а другая — не работать. В таком режиме вся система долго не проработает, и при этом будет потребляться много электроэнергии, что, естественно, неэкономично.

Мощность электрических матов

Решить эту проблему можно только в том случае, если есть возможность снять финишное покрытие. Если кабель был проложен под стяжку – сделать это будет невозможно.

На что указывает малая потребляемая мощность

Если величина потребляемой мощности гораздо меньше, указанной в паспорте изделия, то это говорит об обрыве в цепи. В этом случае сопротивление будет очень большим, что может привести к перегоранию кабеля. Определить место обрыва можно, если есть возможность снять финишное покрытие целиком или демонтировать его участок.

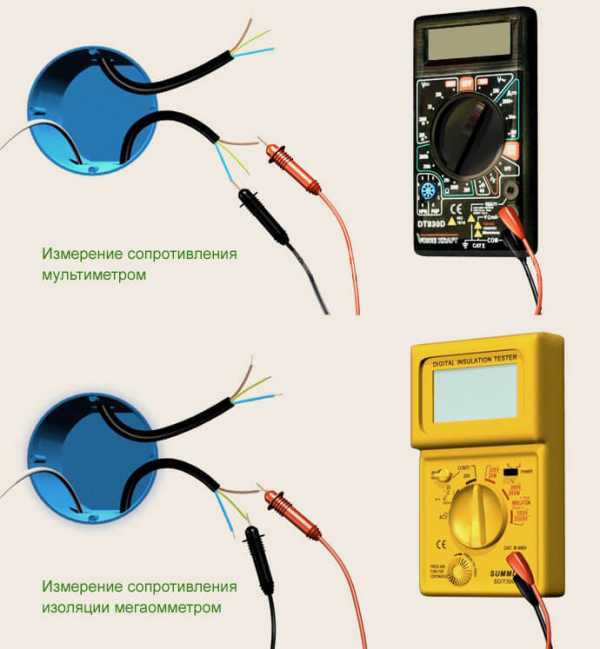

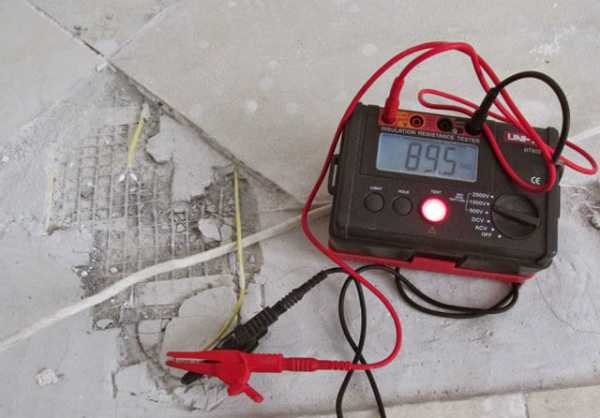

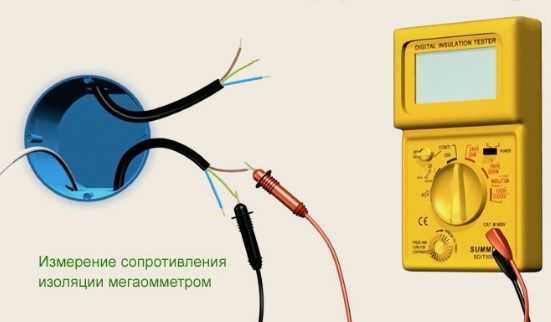

Измерение сопротивления изоляции теплого пола мегаомметром

План действий:

Если отсутствует сопротивление в системе

Если измеренное сопротивление равно нулю – это свидетельствует о коротком замыкании в цепи. Определить его можно путем визуального осмотра системы проводов (если есть возможность снятия финишного покрытия). В месте короткого замыкания будет повреждена изоляция:

Ремонт кабеля осуществляется аналогично действиям при обрыве сети.

Неисправность датчика теплого пола

Если с термостатом и нагревательными элементами все в порядке, а электрический пол греет слабо или, вообще, не работает, то это может свидетельствовать о поломке датчика температуры. Проверить его можно с помощью мультиметра. Измеряется сопротивление – если его показатели в пределах нормы (не отклоняются более чем на 5% от паспортных), то датчик исправен. Если отклонения значительные – необходима замена.

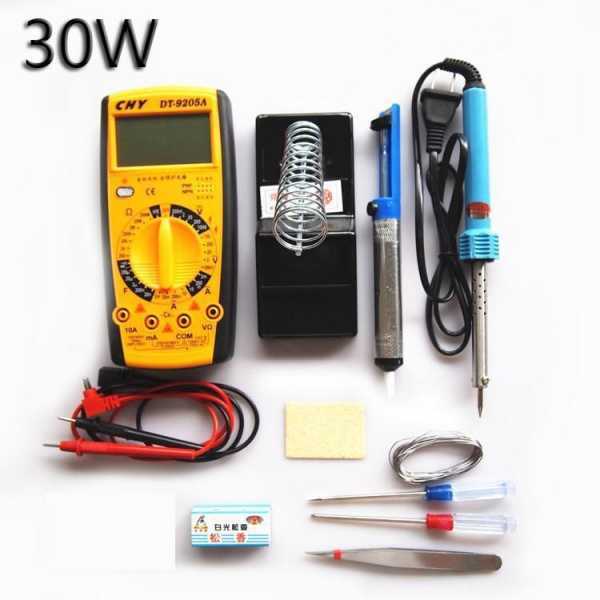

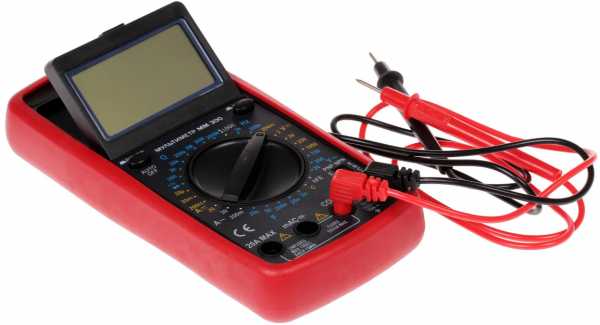

Комплект мультиметра для проверки сопротивления в системе теплого пола

Чтобы измерить сопротивление и осуществить замену датчика, необходимо отключить его от терморегулятора и вынуть из гофрированной трубы.

Видео: Ошибки монтажа теплого пола

kaminyn.ru

Правильная проверка работоспособности теплого пола

Система отопления, называемая «электрический теплый пол» завоевывает все большую популярность. Такие системы используются не только в качестве дополнительного подогрева отдельных помещений, но и как основное отопление. Проверка на работоспособность системы должна производиться при покупке, во время монтажа и в случае возникновения неисправности в процессе эксплуатации. Далее мы расскажем, как проверить теплый пол мультиметром после укладки, при покупке, а также если необходим ремонт.

Проверка работоспособности при покупке и после укладки

Первая проверка осуществляется при покупке системы. Нужно попросить продавца продемонстрировать функционирование устройства. Если в прилагаемой документации указаны значения сопротивлений матов, желательно проверить их реальные величины мультиметром или тестером. Также можно проверить сопротивление изоляции. Это можно сделать с помощью мультиметра в режиме измерения больших сопротивлений, либо мегаомметром.

После монтажа нагревательных элементов, перед укладкой плитки и перед заливкой стяжки, нужно подключить электрический теплый пол к электропитанию и некоторое время понаблюдать за его работой в разных режимах. Следует убедиться в правильной работе терморегулятора, датчика температуры и в целостности греющего кабеля. При исправной системе, все участки кабеля должны нагреваться равномерно, температура нагрева элементов должна изменяться в соответствии с заданием терморегулятора.

Если есть такая возможность, равномерность прогрева элементов удобнее всего проверить тепловизором, на экране которого видно, работает или нет каждый участок пола. Этот прибор формирует изображение, которое создается инфракрасными лучами, как показано на фото ниже:

На этом этапе, в случае обнаружения при проверке любой неисправности, лучше не искать причину и не пытаться ее устранить. Нужно воспользоваться гарантией и заменить систему.

Проверка при возникновении неисправности

В ходе эксплуатации теплого пола могут возникнуть отклонения от нормального режима работы. Рассмотрим основные проявления нарушений функционирования системы.

Отсутствие нагрева по всей площади пола

В этом случае проверку на обрыв нужно начать с «головы», то есть, убедиться, что на систему подается электропитание. Если индикатор наличия напряжения сети не горит, нужно проверить автомат на щитке. После этого можно проверить, поступает ли напряжение на вход регулятора температуры. Наличие напряжения на входе и отсутствие его на выходе говорит о неисправности в самом терморегуляторе. Причина может быть либо собственно в регуляторе, либо в датчике температуры, который можно проверить, измерив его сопротивление. Если подать напряжение на теплый пол напрямую, без терморегулятора, можно протестировать на исправность кабель.

Может возникнуть ситуация, когда автомат в щитке, питающий теплый пол, отключается защитой. Это указывает на наличие короткого замыкания. Для локализации замыкания, производим проверку сопротивления между фазным и нулевым проводами, питающими теплый пол. Перед тем, как прозвонить кабель, снимаем напряжение. Отсоединяем питающие провода от регулятора температуры. Замеряем сопротивление «фаза – ноль» на участке от щитка до терморегулятора. Если прибор показывает нулевое сопротивление, проводка на этом участке повреждена, если сопротивление велико, продолжаем поиск. Отсоединяем кабель теплого пола от регулятора температуры. Производим замер на вводе регулятора. Если в ходе проверки обнаружено короткое замыкание, значит, повреждение находится внутри терморегулятора. Если нет, остается только сам греющий кабель теплого пола. Проверить это, можно измеряя сопротивление между жилами кабеля. В этом случае без вскрытия поверхности пола не обойтись.

Что делать, когда напряжение поступает на нагревательные элементы, но нагревания не происходит? В этом случае должна быть осуществлена прозвонка кабеля, то есть, проверка на целостность (или на разрыв, если угодно). Установив мультиметр в режим измерения сопротивления, производим замер между жилами кабеля. Величина сопротивления, близкая к бесконечности, указывает на обрыв проводника.

На видео ниже наглядно показывается, как проверить электрический теплый пол мультиметром, замерив сопротивление греющего кабеля:

Температура нагрева теплого пола не регулируется

Если нагревательные элементы по всей площади пола прогреваются, но температура не меняется при изменении уставки, задаваемой регулятором, необходимо проверить систему, определив один из двух возможных вариантов:

неисправность в цепях регулятора температуры;
неисправен датчик температуры.

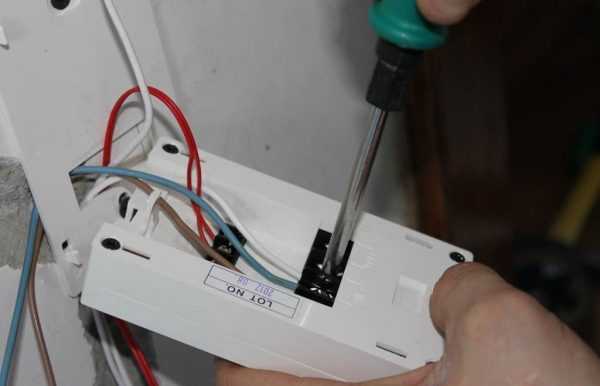

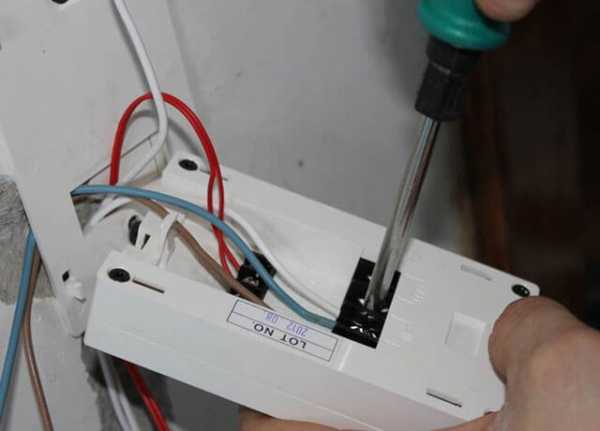

Регулятор температуры в этом случае нужно демонтировать, отсоединив от него все провода и сдать в ремонт. О том, как проверить регулятор температуры теплого пола, показывается на видео:

Если есть подозрения на датчик, следует проверить его сопротивление. Для этого провода датчика отсоединяются от регулятора, и между ними измеряется сопротивление. Заключение об исправности датчика температуры теплого пола можно сделать, если проверить величину его электрического сопротивления и сравнить ее с паспортными данными. В крайнем случае, можно обойтись без мультиметра. Поскольку этот элемент все равно не подлежит ремонту, поступить можно следующим образом. Купить заведомо исправный датчик, и расположив его на нагреваемом полу, подключить к регулятору. Если обеспечить хороший контакт датчика с полом, при исправном регуляторе система должна заработать. После этого можно устанавливать новый датчик на место. Это потребует вскрытия поверхности пола.

Отдельные участки не нагреваются

При наличии прибора, проверка равномерности нагрева пола может быть произведена с помощью тепловизора. О характере неисправности в этом случае можно судить по общей величине мощности, потребляемой теплым полом в этом режиме. Возможны два варианта:

потребляемая мощность меньше номинальной величины;
теплый пол потребляет повышенную мощность из сети.

В первом случае произошел разрыв проводки, в результате чего часть нагревательных элементов оказалась обесточенной. Второй вариант свидетельствует о том, что между отдельными участками кабеля произошло короткое замыкание. При этом часть нагревательных элементов оказывается шунтированной и не работает, другая часть потребляет повышенный ток и перегревается.

Напоследок рекомендуем просмотреть еще одно видео, на котором показывается, как осуществляется проверка теплого пола мегомметром и какой прибор лучше всего использовать для этих целей:

Вот таким образом можно проверить теплый пол мультиметром. Надеемся, предоставленные технологии проверки были для вас понятными и помогли самостоятельно выполнить ремонт системы подогрева!

Будет полезно прочитать:

samelectrik.ru

Как проверить теплый пол: измерение сопротивления греющего кабеля и изоляции

мультиметр © Теплосветло

Как известно, греющий кабель запрещено включать до момента, когда теплый пол смонтирован и более того, пока стяжка или плиточный клей полностью не высохли. Как же проверять кабель после покупки, монтажа и укладки кабеля? Ведь подобную проверку лучше производить на всех этапах обустройства теплого пола, в т.ч. в магазине (сопротивление обычно измеряется и фиксируется продавцом), после укладки, а также после заливки раствором и укладки плитки. Очень просто — достаточно провести замеры сопротивления греющих жил, сравнить их с паспортными значениями и проверить сопротивление изоляции кабеля.

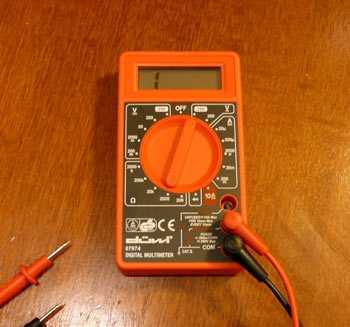

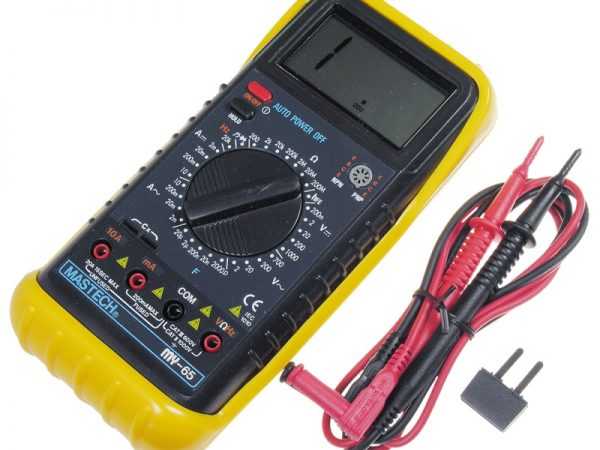

Для измерений нам понадобится обычный мультиметр (на фото выше). Если такого прибора в хозяйстве пока нет, рекомендуем его приобрести, ведь с его помощью можно не только проверить теплый пол, но проверять сопротивление бытовых проводов, заряд батареек и т.д.

Итак, переведем прибор в режим измерения сопротивления, выставим предел в 2000 Ом (см. фото). Если мы все подключили правильно, он должен показать ноль если закоротить щупы мультиметра.

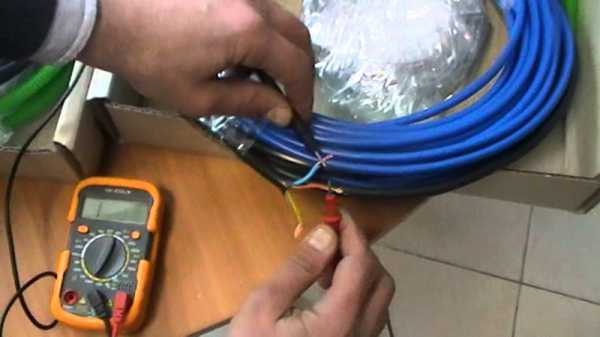

Достанем из коробки наш греющий кабель или мат и измерим сопротивление между его жилами – см. фото.

Для нашего мата значение сопротивления составило 409 Ом. Сравниваем с паспортным значением, указанным в руководстве пользователя на мат. Значения могут отличаться в пределах 10-15%, т.к. сопротивление зависит, например, от температуры, да и длина кабеля может чуть меняться от экземпляра к экземпляру. Паспортное значение для нашего мата – 360 Ом, разница с измеренным составила 14%, что в пределах допуска.

Теперь проверим сопротивление изоляции, для этого измерим сопротивление между каждой жилой и изоляцией. Переведем мультиметр в режим 2000 кОм. Полученное на экране значение должно стремиться к единице, что подтвердит отсутствие повреждения изоляции и оплетки греющего кабеля, хотя, вообще говоря, подобное измерение лучше производить специализированным мегоомметром.

Последнее изменение Понедельник, 28 Сентябрь 2015 17:26

teplo-svetlo.ru

Теплый пол не греет: что делать?

Итак, ваш теплый пол отказался греть. Не паникуйте, вполне возможно, что мы столкнулись с мелкой неисправностью, которую легко устранить. Самый простые варианта – это возможное отсутствие электричества на входе; активация автоматического выключателя или же повреждение на линии. Проверить это достаточно просто: зачастую у регуляторов напряжение на входе отображается символами на экране или включением светодиода. Если у вас появились сомнения – вынимайте сам регулятор из подрозетника и померяйте напряжение на выходе.

Если с питанием все нормально, то остается три варианта: неисправность в самом теплом полу, регуляторе или датчике. Ик или резистивный теплый пол вы можете проверить, измерив его сопротивление постоянного тока. Так как нагрузка, которую представляет этот пол, будет носить активный характер, то сопротивление должно соответствовать сопротивлению греющего кабеля. Для этого следует отключить теплый пол от сети и замерить сопротивление между контактами.

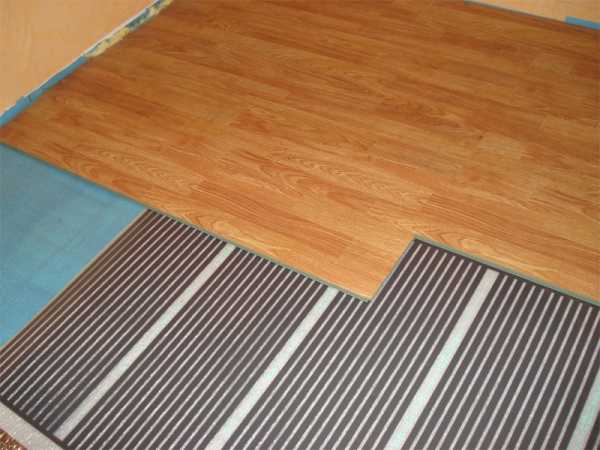

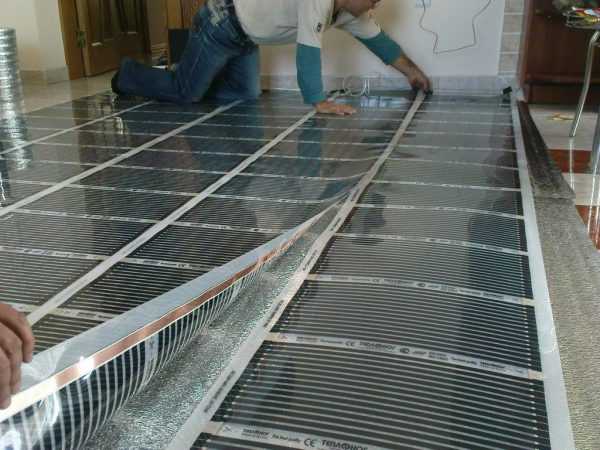

Замеряем сопротивление кабеля или же греющей пленки, затем производим расчёты. Делим напряжение (220 вольт) на полученное нами сопротивление и получаем силу тока, протекающую через пол (I=U/R) . Ток этот вновь умножаем на напряжение (220 вольт) и получается мощность потребления из сети в Ваттах. Затем сравниваем мощность с паспортным значением пола. Если окажется, что пол потребляет большую мощность, то значит проблема в наличии коротких замыканий, вызванных повреждением изоляции. При таком варианте часть пола должна не работать, а вот другая будет греть с увеличенной силой, но скорее, всего недолго, так как увеличенный ток быстро приведет кабель в негодность.

Если потребляемая мощность мала – скорее всего, есть обрыв в цепи, который пропускает электрический ток, но при этом повышает сопротивление этой цепи. Приведет это к снижению эффективности или нестабильной работы пола. Если вам неизвестна паспортная мощность, то можете определить её приблизительно, исходя по расчетам в 150 ватт на один квадратный метр.

Полное отсутствие сопротивления кабеля пола означает, что в цепи короткое замыкание. И если это кабель, заливаемый в пол, то это большая проблема. Вам придется удалять половое покрытие, менять теплый пол и по новой производить укладку. Это еще относительно просто, если на полу ковролин или линолеум. Но гораздо сложнее повторная укладка ламината, паркета или плитки. К сожалению, ремонту кабель, расположенный в полу, поддается крайне редко.

Бесконечное сопротивление нагревательного кабеля может свидетельствовать о обрыве токоведущего провода. Опять же, такая неисправность может вести к необходимости полностью демонтировать пол, чтобы убрать неисправность.

Если с полом все отлично, переходим к датчику. Датчик по своей сути – это терморезистор. У него будет активное сопротивление, исчисляемое килоОмами и измеряемое мультиметром на этих пределах. Но нужно учитывать, что сопротивление датчика будет зависеть от его температуры. Вот, например, для датчика с номинальным сопротивлением в 10 кОм, показания могут изменяться от 22 килоОм при 5 градусах до примерно 6 килоОм с температурой в 40 градусов. Для того чтобы оценить работоспособность датчика, достаточно померять его сопротивление при различной температуре, скажем в холодном состоянии и при поднесении к теплому предмету, например к чащке с горячей водой, утюгу и проч. Определяем пропорцию и критически оцениваем состояние термодатчика. Кстати, некоторые из цифровых регуляторов при неисправности датчика выводят информацию об этом на дисплей.

Датчик в порядке? Проблема в регуляторе. Проверить это можно с помощью того же мультиметра. Итак, подключаем к термостату питание и присоединяем датчик. Выставляем самую высокую температуру. Внутреннее реле должно сразу включиться, и на клеммах для подключения к полу появится напряжение. Теперь выворачиваем ручку регулятора в минимальную температуру. По правилам реле обязано сработать. Вы поймете это по мультиметру – он покажет отсутствие напряжения на выходе клемм. Неисправность регулятора или датчика – это проблемы, позволяющие обойтись «малой кровью», без демонтажа пола. Их не так сложно исправить (особенно по сравнению с заменой теплого пола). Да и стоят эти запасные части недорого.

laminator.by
