Срок службы электрического теплого пола – Гарантии производителя и срок службы электрических теплых полов

Гарантии производителя и срок службы электрических теплых полов

Подавляющее большинство людей, приобретающих греющие кабели и маты для систем кабельного обогрева, в той или иной степени интересуются гарантийным сроком эксплуатации, даваемым фирмами-производителями. Теплый пол устанавливается на длительное время, затраты на материалы и работы могут быть существенными. Естественно, покупатель надеется на длительную и безотказную работу теплого пола.

Подход к гарантийному сроку эксплуатации греющих кабелей и матов у ведущих производителей разнится. Это связано со многими причинами и определяется маркетинговой политикой производителя. Гарантийный срок у серьезных производителей может колебаться от определенного (10 -15-25 лет), до «бессрочной», т.е. пожизненной гарантии.

В приведенной таблице указаны сроки гарантии ведущих фирм российского рынка кабельных систем обогрева на сегодняшний день.

Гарантийтые сроки на греющие кабели и маты:

AEG	Германия	10 лет
Elektra	Польша	10 лет
Ensto	Финляндия	10 лет
Raychem	США	12 лет
Чуваштеплокабель (ЧТК)	Россия	16 лет
Devi	Дания	20 лет
Elektrolux	Швеция	20 лет
Energy	Англия	20 лет
Arnold Rak	Германия	20 лет
Nexans	Норвегия	25 лет
Thermo	Швеция	бессрочная на обычные маты и кабели 7 лет на маты LP

Приведенный список конечно неполный. Выбор теплого пола только по максимальному гарантийному сроку вряд ли является оправданным. Продукция всех этих производителей имеет свои особенности и нюансы, преимущества и недостатки. К примеру, фирма Devi, какое-то время назад тоже декларировала бессрочную гарантию.

Квалифицированно смонтированные теплые полы достойных производителей, неповрежденные при монтаже и укладке плитки служат столько, сколько служит обычная проводка – не менее 20-25 лет. Отметим, что нечасто, но нам приходилось сталкиваться и с заводским браком у достойных фирм. Уважающие себя и потребителя производители признавали свои дефекты и находился компромисс в решении этой проблемы.

Естественно, при гарантийном случае потребитель должен иметь документы, подтверждающие покупку теплого пола у дилера и оформленные монтажной организацией документы. Документы не сохранились и не помните, где покупали теплый пол? Не беда! Наши мастера помогут — см. раздел Ремонт теплых полов.

Кстати, не так давно нам пришлось работать в нескольких квартирах так называемого «толстовского дома» (Санкт-Петербург, ул. Рубинштейна). Установленные там в начале пятидесятых годов прошлого века финскими специалистами кабельные системы «теплого пола» прекрасно работают до сих пор. Лет пятнадцать тому назад на одном из семинаров датские специалисты приводили нам в качестве примера долгосрочной работы функционирование обогрева в одной из тамошних церквей более 50 лет.

teplo-svetlo.ru

Кабельная система теплого пола или пленочный теплый пол?

Фирмы-производители кабельного и пленочного теплого пола

Кабельные системы представлены на российском рынке примерно с 1991 года. Поэтому неудивительно, что на выбор российских покупателей — множество моделей от именитых европейских производителей. Цены на теплый пол колеблются от средних до достаточно высоких, для продукции премиум-класса.

Также на рынке имеются и отечественные кабели. Однако цена на них часто завышена, и зачастую по той же стоимости можно купить более качественный товар от европейского поставщика.

Пленочный теплый пол (который также часто называют инфракрасным) производят только две страны: Корея и Россия. И что любопытно, цена на продукцию российского производства сравнима, а чаще даже превышает цену на корейские изделия. Внимания заслуживает и тот факт, что ни один знаменитый европейский производитель не производит инфракрасные системы обогрева.

Кабельный теплый пол

Гарантия

Минимальная гарантия на кабельные теплые полы: от 15 лет и более. На пленочные — до 15 лет.

Срок службы

Минимальный срок службы кабельной системы, заявленный производителями, составляет 60 лет, в то время как максимальный срок службы для пленки с подогревом составляет всего лишь 15 лет.

Безопасность для человека

Любые экранированные (оплётка + фольга) кабели на 100% безопасны для здоровья людей и животных. Они не создают помех при работе радио, телевизора, мобильных телефонов, беспроводном подключении к сети.

Укладка кабельного теплого пола под кафель

Кроме того, во всех европейских кабельных системах в качестве изоляции используются безопасные для здоровья негорючие материалы.

Конструктивно кабельные полы содержат в себе дренажную жилу, иначе — заземляющий провод. Тем самым угроза поражения электрическим током при их использовании полностью исключается.

Они также не соприкасаются с напольным покрытием, поскольку укладываются под слой бетонно-цементной стяжки или плиточного клея. Это сказывается на пожаробезопасности кабельных систем, поскольку в стяжке в принципе не может происходить никакого горения.

Теплый пол под ламинат

Относительно безопасности пленочного теплого пола возникают сомнения.

Во-первых, ни одна такая система не имеет защиты от вредных для здоровья электромагнитных излучений.

Во-вторых, в ней просто не предусмотрена возможность заземления. Поэтому её обязательно необходимо подключать через дифференциальный автомат или устройство защитного отключения (УЗО), иначе возникнет угроза поражения электрическим током.

В-третьих, укладка теплого пола на основе пленки предполагает монтаж сразу под напольное покрытие, без слоя плиточного клея или стяжки. Это может привести к его повреждению через напольное покрытие. Такой риск действительно существует, ведь он не укладывается под плитку, а только под линолеум, ковролин, а также используется как теплый пол под ламинат. Повреждение пленки может впоследствии привести к короткому замыканию и возгоранию.

Комфорт в эксплуатации

Если вы задались вопросом, как сделать пол теплее, то главным показателем при выборе системы обогрева является температура поверхности.

Температура на поверхности пола, заявленная производителями кабельных и пленочных систем, примерно одинакова и колеблется от +28°С до +35°С. Однако важен не только тип нагревательного элемента, но и наличие теплораспределяющей среды, в которую он уложен.

Плиточный клей или цементная стяжка, в которую укладывается кабель — это идеальная среда, которая гарантирует равномерное распределение тепла по поверхности. Именно поэтому кабельные и водяные системы вот уже более 20 лет лидируют по продажам в России.

Пленочный теплый пол укладывается сразу под напольное покрытие, поэтому зональность обогрева может доходить до 4°С — 5°С на квадратный метр. Получается эффект температурной «зебры»: где-то пол теплый, а где-то – нет.

Учитывая насыщенность современного рынка, купить теплый пол не составляет проблемы. Главное – сделать правильный выбор. Надеемся, что изучив этот предмет подробнее, вы приобретете систему, максимально отвечающую вашим потребностям.

Среди ассортимента теплых полов Energy представлены системы для любых помещений и напольных покрытий.

energyrus.ru

Какой срок службы электрического теплого пола

Гарантия от производителя:

• на кабель Nexans (Норвегия) 20 лет!
• на кабель ProfiTherm (Польша) 15 лет
• на пленку Profitherm Slims (Корея) 10 лет

Вы не думали, почему производители так легко дают такой большой срок гарантии на электрические теплые полы ?

Срок службы нагревательного кабеля Nexans при правильном монтаже не менее 100 лет, если не верите — читайте дальше!

Чаще всего при выборе теплого пола перед заказчиком стоит непростой выбор какой же теплый пол выбрать? Водяной или электрический и если уже выбирать, то как долго они будут служить и почему?  Про разницу между этими полами можно почитать в этой статье Разница между водяным теплым полом и электрическим, а тут мы поговорим про надежность.

Если судить по надежности, и да простят меня продавцы водяных теплых полов, электрический кабельный теплый пол превосходит в разы по сроку службы и простоты монтажа. Смонтировать “неправильно” электрический теплый пол очень сложно, хотя и возможно. Поскольку процесс перевода электрической энергии в тепловую происходит с КПД 98% (ничего более экономного нету и не может быть)  и кабель находится в бетоне без воздействия на него кислорода, механических факторов, то срок службы нагревательного кабеля соизмерим со сроком службы бетона, а это по нашим и европейским нормам не менее 50 лет!

Первый двухжильный электрический кабель был запатентован в Германии 5 июля 1925 году компанией Nexans. Изначально он был изобретен для теплиц, поскольку в северных регионах сложно выращивать урожай, но потом нашел широкое применение для теплых полов и систем снеготаяния — а именно обогрев ступеней и дорожек.

Исторически известно, что в 1938 году был установлен электрический кабель Nexans (Нексанс) в пол а также прилегающую территорию главной церкви Норвежской епархии Осло, а также приходской церкви для центра города Осло (Норвегия) (современное здание датируется 1694-1697 годами)

При проведении реконструкции церкви в 1999 году было принято решение по замене нагревательного кабеля на современный, так как кабель проработал на 10 лет больше расчетного срока службы кабеля и бетона в 50 лет.

После срока работы в 61 год (1938-1999 гг ) фрагменты нагревательного кабеля были направлены в испытательную лабораторию. Тесты показали, что нагревательный кабель может бесперебойно функционировать еще как минимум 30 лет !

Подведем итог: подтвержденный срок эксплуатации 60 лет + 30 лет прогноз испытательной лаборатории = срок службы не менее 90 лет!

На данный момент технологии и материалы, используемые для теплых полов Nexans, заметно улучшились и теперь срок службы перешагнул отметку 100 лет (но пока об этом говорить рано, хотя с учетом современной медицины наша команда надеется, что все наши заказчики в этом воочию убедятся)

И прошу заметить, за все время работы данного кабеля не было ни одного отказа и поломки!

Если учесть, что срок службы кабеля как минимум в 4 раза больше остальных приборов, то более правильного и экономного вложения денег Вы не сможете придумать.

Очень много наших заказчиков, после ремонта, кусают локти, что не послушали инженеров и не заложили электрический теплый пол в рекомендованных нами местах.



tpol.com.ua

Вопросы

Что такое электрическое отопление полов?

Электрическим теплым полом называют специальный нагревательный электрический кабель, который нагреваясь сам, греет и пол.

За счет чего происходит нагрев электрического теплого пола?

Нагревательным элементом служат одна или две металлические жилы, которые окружены изоляцией и защищены экраном и оболочкой. При прохождении электрического тока по жилам, за счет сопротивления происходит их нагрев.

Как используются теплые полы?

Полы с подогревом служат как для поддержания комфортной температуры пола, так и для полного отопления помещения

Влияет ли теплый пол на здоровье?

Конечно, электрический теплый пол распространяет электромагнитное излучение, но оно в десятки раз меньше допустимой нормы. При использовании системы теплый пол все тепло поднимается снизу вверх, таким образом, вы избегаете сквозняков и перегрева, которые так негативно влияют на здоровье человека.

На сколько долговечен теплый пол?

Электрический теплый пол служит несколько десятилетий, не требует никакого ремонта и обслуживания. Компания Arnold Rak® дает гарантию на нагревательный кабель 20 лет, срок службы может составлять 50 и более лет.

Какое количество электроэнергии потребляет электрический теплый пол?

Потребляемое электричество зависит от теплопотерь помещения, в котором установлена система, выбранной мощности системы и установленного терморегулятора. Чтобы снизить бесполезные потери тепла на обогрев перекрытия, грунта и других конструкций, лежащих ниже Вашего помещения перед монтажом системы теплый пол необходимо правильно выбрать и уложить теплоизоляцию. Для комфортного подогрева пола в отапливаемом помещении необходимо задавать мощность 170-180 Вт на квадратный метр свободной площади. Для систем полного отопления помещений необходимо задавать не менее 200 Вт/м2. Использование терморегулятора обеспечивает значительную экономию – при работе теплого пола потребляется лишь 70 процентов общей мощности, также значительную часть электроэнергии экономят программируемые терморегуляторы, которые позволяют запрограммировать время подогрева пола.

Какой вариант выбрать: тонкий мат не требующий стяжки или кабель «под стяжку» при укладке плитки?

Стяжка аккумулирует в себе тепло и дольше его сохраняет, что экономит электроэнергию; — цена на кабель ниже, чем на тонкий мат для той же площади,. Если же стяжка уже залита или нет возможности, необходимости и желания ее заливать (в помещениях с невысокими потолками или из-за перепада уровней пола), то устанавливаются тонкие нагревательные маты. Разница в цене между матом и кабелем может также компенсироваться отсутствием затрат на материалы и работу по заливке стяжки.

Как отремонтировать теплый пол? Надо ли вскрывать полы и стены?

Если не происходит нагрева при включении системы теплый пол возможны следующие причины: повреждение нагревательного кабеля при монтаже, во время заливки стяжки, при укладке плитки, во время проведения ремонтных работ, перегорание кабеля или возможен выход из строя терморегулятора. Также при выходе из строя терморегулятора возможна ситуация когда теплый пол работать будет, но на полную мощность; не будет отключаться при нагреве до заданной температуры и повысится расход электроэнергии; также не получится уменьшить температуру пола. Одна из причин такой ситуации –выход из строя датчика пола, чтобы заменить датчик пола ни пол, ни стены не вскрываются, т.к. датчик (по инструкции) укладывается в гофрированную трубку, он просто вытягивается из гофры, а новый без затруднений вставляется на его место. Если из строя вышел сам терморегулятор нужно произвести замену терморегулятора. Если все-таки причина в повреждении нагревательного кабеля — в этих случаях вызывайте сервисную группу производителя теплого пола по телефонам указанным в гарантийном талоне. Если случай будет признан гарантийным (условия указаны в гарантийном талоне) ремонт будет произведен за счет производителя. Сервисные инженеры, не вскрывая пола, с помощью тестового оборудования определяют место повреждения, вскрывают небольшой участок пола и накладывают ремонтную муфту, тем самым восстанавливают работу пола.

В чем отличие обогреваемой и общей площади пола?

Обогреваемая площадь — это только та, где будет разложен теплый пол. В нее не входит площадь под стационарной мебелью, сантехникой, холодильником, стиральной машиной, отступы от стен (5-10 см) и т.д. Обогреваемую площадь можно подсчитать так: Считаем общую площадь помещения (длину умножаем на ширину). Из нее вычитаем площадь стационарной мебели, под которой обогрев не нужен, и вычитаем отступы от стен (5 — 10 см) Можно расчертить на полу, где и какая мебель будет стоять, и после обогреваемую площадь промерить рулеткой. Внимание! Имейте ввиду, что нагревательные маты имеют ширину 0,5 м. и площадь нужно посчитать, чтобы уложить нагревательные маты исходя из этой ширины, обрезать лишнее нельзя.

Можно ли подключать кабели без терморегулятора?

Теоретически — да, но в этом случае Вам придется взять на себя функции терморегулятора и вручную включать/отключать систему «теплый пол» по достижении наиболее комфортной для Вас температуры. Не рекомендуется использование теплого пола без термостата также и из соображений экономии электроэнергии.

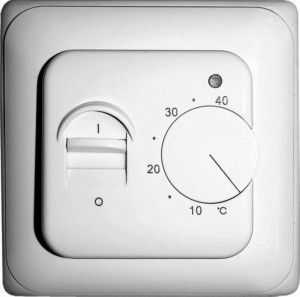

Для чего нужны программируемые терморегуляторы?

С помощью них вы сможете сами задать оптимальный режим работы теплого пола. Для экономии электроэнергии вы можете установить более низкую температуру пола (или вообще отключить) в часы, когда вас нет дома. Терморегулятор программируется один раз перед началом эксплуатации и затем всю неделю работает по заданной Вами программе.

При использовании терморегулятора лучше пользоваться показаниями датчика пола или датчика воздуха?

Для достижения оптимальной температуры пола пользуются датчиком пола, а при осуществлении полного обогрева используют датчик воздуха. В плане точности измерения лучше датчик пола.

Возможно ли на теплые полы поставить какую-то мебель?

Допустима расстановка мебели на ножках. Но лучше этого не делать, поскольку под действием тепла может происходить рассыхание мебели.

arnoldrak.ru

Как выбрать теплый пол электрический: преимущества и недостатки

Обогрев воздуха в жилых помещениях издавна занимал умы изобретателей. Турецкие бани, китайские жилые дома, древнеримские термы имели под полом специальные каналы, по которым подавался подогретый воздух, обогревающий пол. Сам воздух подогревался от горящих печей.

Схема электрического пола.

Этот принцип обогрева пола дошел и до наших дней. Только сегодня по специальным трубам чаще всего идет не воздух, а горячая вода, которую гонят электрические насосы. Еще в прошлом веке были изобретены и опробованы электрические системы обогрева полов.

Сегодня эти устройства представляют собой обогревательные кабельные системы высокой надежности. Нагревательный кабель оснащен двойной изоляцией, надежными соединительными муфтами, экранированной оплеткой.

Экранированный кабель обеспечивает уровень электромагнитного излучения, который примерно в 300 раз ниже предельно допустимого к использованию в жилых помещениях. Все это дает возможность применять различные системы в обычных жилых помещениях, имеющих различный уровень влажности.

Обогрев пола с помощью электричества

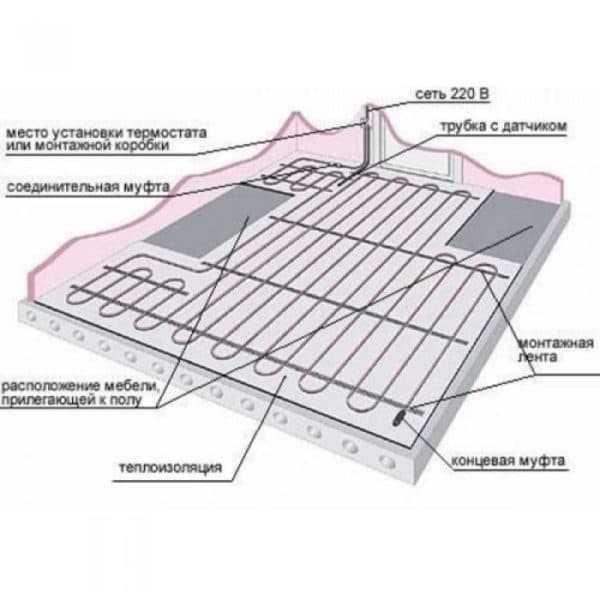

Схема подключения кабельного теплого пола.

Электрический теплый пол производится в кабельном, стержневом или пленочном варианте. Оборудование кабельного типа выпускается промышленностью в виде отдельных электрических секций, цельного кабеля, электронагревательных матов. Принцип работы такого пола всех систем одинаков. Различия есть только в способах монтажа конструкций.

Кабельный теплый пол состоит из определенного количества уложенного разными способами кабеля под финишным половым покрытием. Обычно электрический пол заливается цементно-песчаной стяжкой. При укладке кабель нельзя разрезать на части. Он укладывается на поверхность основания змейкой, спиралью на расстоянии 6-12 см друг от друга.

Схемы монтажа пленочного теплого пола.

Пленочный теплый пол внешне напоминает тонкую пленку, которая нагревается во время работы. Пленка выпускается производителями в рулонах, которые при необходимости можно разделять на отдельные куски. Толщина полимерной обогревательной пленки не превышает 0,5 мм. Источником тепла в ней является тончайший слой карбоновой пасты. Сверху на пленку можно настилать любое декоративное напольное покрытие. Чаще всего это бывает ковролин и линолеум, ламинат и паркет.

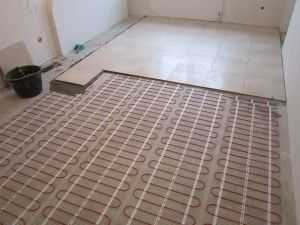

Электрические нагревательные маты – это армированная сетка с впаянным в нее специальным кабелем, который при работе нагревается от электрической сети. Такой механизм монтируется под настил из ламината, под кафельную плитку.

Вернуться к оглавлению

Преимущества электрического теплого пола

Схема расположения слоев.

К преимуществам этого вида обогрева пола следует отнести:

1. Создание в помещении комфортных условий проживания.
2. Возможность поддерживать комфортную температуру на поверхности пола, составляющую 25-27 градусов.
3. Помещения, имеющие площадь до 50 м², можно обогревать только этой электрической системой, без использования основного отопления.
4. Монтаж теплого пола и его ремонт производятся легко и просто. Поломки случаются крайне редко.
5. Системы электрического теплого пола отличаются относительно низкой стоимостью.
6. Вся нагревательная часть устройства надежно спрятана внутри пола.
7. Система обогрева не сушит воздух, не нагревается до высоких температур и не имеет непосредственного контакта с атмосферой внутри помещения.
8. Система отличается простотой управления, не требует специального обслуживания.
9. Срок службы обогревательной системы составляет около 50 лет.

Схема устройства теплого пленочного пола.

Недостатки:

1. Эти устройства нельзя укладывать под предметами мебели, под местами установки тяжелой сантехники и громоздкими бытовыми приборами. Все тяжелые предметы должны находиться на расстоянии не менее 15-20 см от кабеля, проложенного под полом.
2. Перед укладкой оборудования нужно начертить на бумаге схему расположения основных предметов мебели и бытовых приборов.
3. Схема укладки кабеля тоже должна храниться на случай перестановки мебели.

Вернуться к оглавлению

Выбор теплого пола

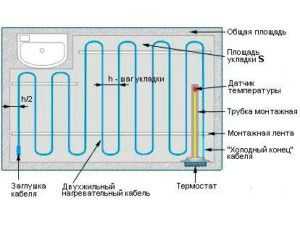

Варианты укладки кабеля теплого пола.

На рынке можно найти довольно много различных систем обогреваемого пола отечественных и зарубежных производителей. Особой популярностью пользуются изделия норвежских изготовителей. Высоко ценится датское, шведское, южнокорейское и российское оборудование. Это двужильные и одножильные кабельные системы с эффектом нагрева, сверхтонкие мини-маты, инфракрасные пленки.

При выборе теплого электрического пола нужно помнить, что одножильный кабель является источником довольно мощного электромагнитного излучения. Двухжильный кабель в устройстве обогрева практически не излучает его. В современных системах обычный одножильный нагревательный кабель не используется. Он запрещен для установки в жилых помещениях во многих европейских странах.

Каждый вид теплого пола при монтаже несколько уменьшает высоту помещения. В квартирах, где еще не выполнена чистовая отделка, можно укладывать нагревательный кабель. Он зальется цементной стяжкой толщиной до 50 мм. На столько же уменьшится высота помещения от пола до потолка. Мощность обогревательной системы выбирается из расчета 120-180 Вт на каждый квадратный м площади пола.

Схема монтажа теплого пола на стеклосетке под плитку.

Мини-маты для обогрева пола обойдутся дороже кабельной системы приблизительно на 30%. Но они имеют неоспоримые преимущества: не уменьшают высоту помещения, не требуют сооружения цементно-песчаной стяжки. Единственный недостаток этой системы – невозможность регулировки мощности нагрева. Она заложена в конструкцию производителем и колеблется в пределах 150-180 Вт/м².

В обжитых домах и квартирах рекомендуется использовать для обогрева полов инфракрасные системы. Они не требуют устройства стяжек, на них можно монтировать любое финишное декоративное покрытие, кроме кафельной и керамической плитки. Инфракрасную пленку можно смонтировать даже на стене или на потолке помещения.

Вернуться к оглавлению

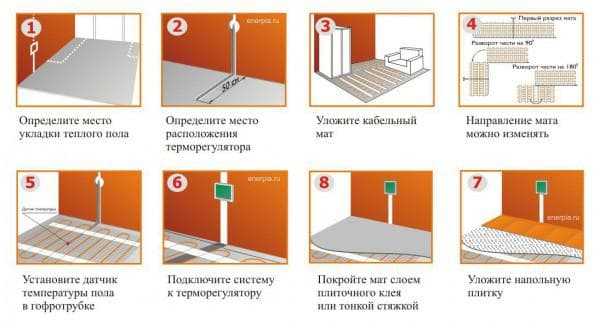

Несколько вариантов монтажа

Вариант 1. Теплый пол укладывается под стяжку. Чаще всего это делается в совершенно новых квартирах. Технология работ:

1. На основание из бетона нужно уложить слой теплоизоляции с фольгированной поверхностью. Это может быть Изолон, Пенофол или Энергофлекс, имеющие толщину 3 мм.
2. Поверх теплоизоляции с помощью специальной монтажной ленты к основанию крепится нагревательный кабель.
3. Конструкция заливается бетонной стяжкой.

Устройство кабеля для теплого пола.

Преимущества этого варианта:

• можно выбрать мощность пола по своему усмотрению;
• укладка системы обойдется дешевле применения мини-матов.

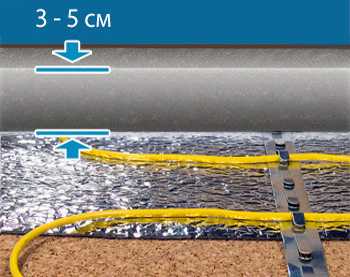

Недостаток: стяжка неминуемо поднимет пол на 3-5 см.

Вариант 2. Укладка системы на высохшую готовую стяжку. Использовать рекомендуется мини-маты. Толщина стеклосетки с укрепленными на ней кабелями не превышает 3 мм. В продажу поступает в свернутом в рулон виде. Его достаточно раскатать по поверхности стяжки и вывести концы нагревательного кабеля к терморегулятору. На уложенные мини-маты можно класть плитку.

Преимущества этого способа:

• не требуется монтаж стяжки;
• не увеличивается высота пола;
• монтаж такого пола не занимает много времени.

Недостатки:

• стоимость на 30% выше предыдущего варианта;
• мощность системы установлена производителем в пределах 150-180 Вт/м², изменить ее по своему усмотрению невозможно.

Вариант 3. Монтаж системы под ламинат и другие виды покрытий. В этом случае рекомендуется использовать пленочные инфракрасные системы Heat Plus. Толщина карбоновой пленки составляет всего 0,3 мм. На нее можно настелить ковролин, линолеум и ламинат. Использовать в качестве декоративного покрытия кафель не рекомендуется по той причине, что плиточный клей совершенно не пристает к карбоновой пленке.

https://kuhnyamoya.ru/youtu.be/4BQuu2v1Nh0

Преимущества варианта:

• не надо выполнять стяжку;
• пользоваться смонтированным изделием можно сразу после его настила;
• карбоновую пленку можно разместить на стене или на потолке дачного дома.

Недостаток: не рекомендуется устанавливать систему под керамическую плитку.

Вернуться к оглавлению

Практические советы

1. На стяжку, которой заливают кабельный пол, рекомендуется перед укладкой финишного покрытия положить вспененный фольгированный полиэтилен.
2. Электрические теплые полы рекомендуется использовать в качестве дополнительного отопления в мансардных помещениях, на балконах, для быстрого нагрева полов в туалетах и в ванных комнатах.
3. Не рекомендуется делать финишное покрытие полов с электроподогревом из утепленного линолеума, паркета, пробки, ковролина. Эти материалы плохо пропускают тепло.
4. Самым эффективным покрытием для пола с инфракрасным пленочным обогревом можно считать наливные полы, кафельную и керамическую плитку. Эти покрытия очень хорошо передают тепло от пола воздуху помещения.
5. В большинстве случаев рекомендуется устанавливать терморегулятор механического типа. Он работает по принципу утюга: при достижении заранее заданной температуры отключается от сети. Такие терморегуляторы могут иметь жидкокристаллический дисплей для удобства пользования.
6. Все терморегуляторы можно менять на любые другие типы подобных изделий.
7. Импортные системы от отечественных изделий отличаются более высоким качеством кабелей.

https://kuhnyamoya.ru/youtu.be/opZq1tX-iXY

Установка систем обогрева полов несет в дом улучшение здоровья взрослых и детей.

Пол не нагревается до высокой температуры, поэтому в помещении не возникают сквозняки. Терморегуляторы позволяют поддерживать на уровне пола комфортные +25-27°С. Теплый воздух поднимается вверх и равномерно заполняет все пространство комнаты.

kuhnyamoya.ru

Как выбрать теплые электрические полы: правила, особенности, монтаж

Тепло является обязательным атрибутом комфорта и уюта в квартире или доме. Климатические условия на большей части территории нашей страны вынуждают владельцев жилой недвижимости очень серьёзно подходить к решению вопроса об обустройстве отопления.

Всё более высокую популярность приобретает обогрев при помощи электрических тёплых полов, которые приходят на смену традиционным водяным системам.

Технология

Сегодня их можно встретить практически везде: в дошкольных и медицинских учреждениях, административных зданиях, городских квартирах и коттеджах. Тёплые полы используются как совместно с системами другого типа, так и самостоятельно, в качестве единственного источника тепла.

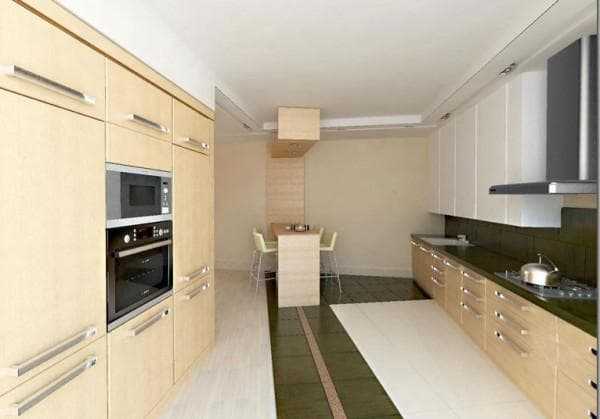

Теплые полы создадут в кухне ощущение уюта и вечного лета.

Несмотря на многообразие конструкций, в основе всех электрических тёплых полов (за исключением инфракрасной пленки) лежит один принцип: нагрев проводника с большим сопротивлением за счёт проходящего через него тока.

Их многочисленные преимущества, получившие признание по всему миру, позволяют успешно конкурировать как с традиционным паровым отоплением, так и с более современными системами, работающими на солярке, твёрдом топливе или газе (например, водяные теплые полы под плитку).

Преимущества

Электрические системы обладают такими преимуществами:

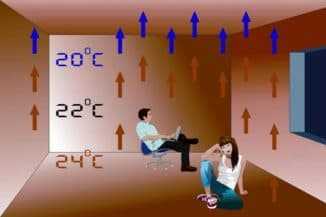

1. Тёплый воздух равномерно распространяется по всей площади и высоте помещения. Конструкция системы позволяет выбрать для каждой комнаты собственный температурный режим, который будет поддерживаться автоматически. Наиболее функциональные модели позволяют даже регулировать нагрев определённых участков, например, прикроватной зоны.
2. Благодаря отсутствию теплоносителя, на нагрев которого требуется определённое время, электрические системы значительно быстрее достигают нужной температуры.
3. При повреждении электрического кабеля найти проблемный участок можно с помощью специальной аппаратуры, поэтому для устранения неисправности не потребуется демонтировать весь пол, достаточно будет вскрыть лишь ограниченный участок.
4. Электрические системы отличаются длительным сроком службы (по гарантии производителя – до 10 лет, фактически – до 50 лет).

Минусы

У электрических систем имеются и собственные недостатки:

1. Большой расход электроэнергии электрическими теплыми полами, суммарная стоимость которой через несколько лет может превысить стоимость самой системы. По этой же причине использование электрических тёплых полов ограничено в зданиях со старой или недостаточно мощной электропроводкой.
2. Такие системы (за исключением инфракрасных) излучают вредное для здоровья магнитное поле.
3. Ошибки при монтаже иногда приводят к неравномерному нагреву пола, в результате чего покрытие (ламинат или паркет) может покоробиться.

В тех помещениях, где в качестве финишного покрытия использована керамическая плитка, уложить систему электрических «тёплых матов» с новым напольным покрытием можно прямо поверх старого пола. К таким помещениям обычно относятся санузлы, кухни и ванны.

Тёплые электрические полы: как выбрать?

Для эффективной работы системы электрического подогрева важно правильно выбрать её тип. Исходить при этом следует из нескольких факторов.

Прежде всего, следует исходить из материала финишного покрытия. Здесь возможны следующие варианты:

• керамическая или керамогранитная плитка;
• паркет;
• доска;
• ламинат;
• линолеум.

Оптимальным вариантом считается плитка благодаря высокой прочности и теплопроводности. Самая подходящая система для такого пола – электрический мат или кабель. Инфракрасные обогреватели применять не рекомендуется. Для паркета, линолеума и ламината, напротив, лучше всего подойдут обогреватели плёночного типа.

Нежелательно укладывать электрические полы под покрытие из пробки, утеплённого линолеума и под толстые ковры, так они существенно снизят КПД системы.

Используемый материал должен иметь маркировку, свидетельствующую о возможности его применения совместно с нагревателями.

Вторым фактором, который необходимо учитывать, является высота потолка в помещении. Кабельные системы требуют укладки бетонной стяжки, которая в совокупности со слоями утеплителя и напольного покрытия может поднять уровень пола до 10 см. При использовании термоматов эта цифра снижается до 5 см, плёнки – до 2 см. Таким образом, плёночные системы – лучшее решение для комнат с низкими потолками.

Монтаж теплого пола

Большое значение при выборе имеет уровень влажности в комнатах, где планируется обустройство тёплого пола. Современные гидроизоляционные материалы легко могут справиться с проблемой избытка влаги, однако из соображений экономии и безопасности пренебрегать этим фактором не стоит.

Поэтому в том случае, если в качестве нагревателя выбрана плёнка, следует позаботиться о её заземлении и защите от воды. Хотя термоматы представляются более подходящим вариантом.

Нередко системы приходится выбирать, исходя из доступного бюджета. Самым экономичным вариантом является кабель, однако его укладка требует дополнительных расходов на обустройство стяжки. Электрические маты стоят примерно на 30% дороже, однако стяжка здесь уже не является обязательным элементом.

Плёночные обогреватели – самые дорогие, однако за счёт экономичного потребления электроэнергии они окупаются достаточно быстро.

Кабельный

Кабель является важнейшим элементом системы. С его помощью электричество преобразуется в тепло. Нагревательный кабель визуально похож на обычный.

Он имеет одну или две жилы (одна из них – нагревательная – выполняется из нихрома) и защитный экран. Также иногда их бронируют. Схема подключения водяного пола и кабельного чем то схожи.

Одножильный

Оба конца одножильного кабеля подключаются к источнику питания. По этой причине их укладка в помещениях большой площади может вызвать затруднения. Их обычно прокладывают в тех местах, где пребывание человека сводится к минимуму. Объясняется это электромагнитным полем, возникающим вокруг одножильного кабеля при работе. Чаще всего такие системы укладываются при обогреве:

• ванных комнат и санузлов;
• гаражей;
• наружных лестниц;
• прихожих;
• хозяйственных блоков;
• промышленных площадок.

Кроме того, одножильные кабели используются в системах борьбы с наледью.

В некоторых государствах использование одножильных кабелей запрещено для обогрева помещений с длительным пребыванием людей.

Двужильный

При обустройстве такой системы с одного конца кабеля жилы соединяются между собой, образуя петлю, с другого – подключаются к источнику питания. Данный тип обогрева можно без опасения использовать в детских, гостиных, спальнях и иных помещениях.

Магнитные поля, образующиеся вокруг обеих жил, нейтрализуют друг друга, в результате чего эти системы не представляют угрозы здоровью. Установить такой кабель значительно легче, чем одножильный, но и стоит он существенно дороже.

Жидкостный

Тёплые полы такого типа сочетают преимущества водяных и электрических систем. Принцип их действия таков: в трубопровод, внутри которого находится электрический нагревательный элемент, заливается антифриз.

Находясь в статичном состоянии в герметичной трубе, жидкость нагревается значительно быстрее, чем при системах с циркуляцией, превращая весь пол в большой радиатор.

Как расположить провод на кухне

Системы отличаются экономичностью, надёжностью, простотой ремонта. Всё обслуживание системы выполняется через распределительные коробки. Демонтаж пола требуется только в исключительных случаях.

Обладая более высоким КПД по сравнению с обогревом от других видов топлива, они требуют меньших затрат на монтаж и эксплуатацию.

2.3 Электрические маты

Нагревательные маты представляют собой готовые модули с расположенными внутри них тонкими кабелями малой мощности, прикреплёнными к полимерной сетке. Их длина может составлять от 50 см до 25 м, ширина – 0,4–0,8 м. По простоте монтажа маты превосходят кабельные системы, но и стоят они значительно дороже. Кроме того, их установка в помещениях с нестандартной геометрией может быть осложнена.

Инфракрасный

Система инфракрасного обогрева состоит из тонких полос карбона, соединённых при помощи медных шин и покрытых с обеих сторон термостойким полиэстером.

Подходит практически для любых напольных покрытий, за исключением установки под плитку или в стяжку.

Обогрев производится за счёт инфракрасных волн, вырабатываемых при нагреве частицами углеродного полимера, входящими в состав плёнки. При этом нагревается не сам воздух, а элементы интерьера помещения. Отдельные куски плёнки соединяются между собой на месте установки.

Места соединения частей плёнки должны быть тщательно заизолированы.

Просмотрите видео, где эксперт рассказывает о разных типах полов. Это вам поможет подобрать подходящую систему для вашей квартиры:

Электрическая схема

Для подключения требуется подводящий кабель, запитанный от отдельного автоматического выключателя, терморегулятор с датчиком для измерения температуры покрытия (выносной) или воздуха (встроенный) и распределительная коробка.

Нажмите для увеличения картинки

Характеристики коммутаций должны соответствовать мощности тёплого пола. Холодные концы системы подключаются к терморегулятору в соответствии с инструкциями.

Подключение системы напрямую к розетке недопустимо!

Мощность

Теплый пол на кухне делает комнату такой уютной – не хочется покидать

Если это – единственный источник тепла, то на каждый квадратный метр должно приходиться порядка 150-180 Вт. Для дополнительного обогрева будет достаточно 110-140 Вт. Способы расчёта мощности конкретных моделей обычно указывают в инструкции. А про матовые натяжные потолки для кухни можно узнать по ссылке.

При расчёте необходимой мощности тёплого пола следует учитывать особенности помещения: назначение, этаж, наличие других отопительных систем и т.д.

Расход электроэнергии

Потребление электроэнергии зависит от многих факторов: типа тёплого пола, материала покрытия, терморегулятора, интенсивности эксплуатации и т.д. В среднем оно составляет от 50 до 180 Вт на каждый квадратный метр, что сравнимо с мощностью лампы накаливания.

Для уменьшения расходов следует правильно выбрать систему, соблюдать требования к установке, принять дополнительные меры по утеплению помещения.

Тёплый пол своими руками

Большинство моделей поступает в продажу готовыми к установке, что позволяет монтировать их самостоятельно, без участия специалистов.

Расчёты

Для расчёта требуемого количества материала производители тёплых полов обычно прилагают специальные таблицы. Если речь идёт о плёночных системах, то их приобретают столько, чтобы они покрывали всю площадь помещения. При расчётах следует также учитывать провода, необходимые для подключения коммутационной аппаратуры. Как выбрать бойлер для квартиры можно узнать здесь.

Технология укладки

Процесс укладки разных типов обогревателей существенно отличается. Если плёнку или маты можно просто уложить поверх гидро- и теплоизоляции, то при обустройстве кабельной системы придётся демонтировать старое покрытие, подготавливать основание.

Чтобы увеличить изображение – нажмите

После чего по уровню заливать стяжку и ждать её высыхания. Всё это требует большого количества труда и времени. Но, какой бы сложной ни казалась технология, её в обязательном порядке следует неукоснительно соблюдать.

При установке тёплых полов во влажных помещениях нельзя забывать о заземлении. Места соединения проводов обязательно нужно отметить на плане комнаты.

Монтаж под стяжку

• после удаления старого пола поверхность очищают от пыли, грунтуют, обустраивают теплоизоляцию, подготавливают место для датчика;
• затем, предварительно нанеся на теплоизолятор тонкий слой стяжки или использовав мелкую сетку, укладывают кабель и фиксируют его при помощи монтажных лент;
• сверху также заливают стяжку, основу для которой готовят самостоятельно либо приобретают в магазине. Толщина слоя должна составлять порядка 50 мм;
• получившуюся поверхность выравнивают;
• после высыхания, на которое требуется примерно 4 недели, укладывают финишное покрытие; А про технологию монтажа водяных теплых полов можно узнать тут.



Монтаж

1. Если выбранная система не требует использования стяжки (маты или плёнка), то монтаж может быть выполнен максимально быстро.
2. Особое внимание здесь следует уделить защите от воды, которая может привести к выходу тёплого пола из строя, а также изоляции мест соединения проводов.
3. Очень важно не нарушить целостность проводников, находящихся в мате или плёнке. Чтобы убедиться в их сохранности, перед установкой и после неё проверяют электрическое сопротивление системы.

Наглядно ознакомиться с нюансами укладки тёплых полов поможет следующее видео:

Ремонт

Наиболее часто встречаются следующие неисправности тёплых полов:

• отсутствие напряжения;
• некорректная работа блока питания;
• обрыв греющего кабеля.

Поступление напряжения в систему проверяется специальными приборами (индикатором, фазоискателем и т.д.). Для этого необходимо обладать минимальными знаниями электротехники. Если напряжение отсутствует, значит, причину нужно искать в электропроводке. А про оборудование для теплого водяного пола можно узнать в этой статье.

Если же оно есть, то, скорее всего, имеет место обрыв греющего кабеля. Тогда необходимо определить место повреждения, удалить напольное покрытие, устранить неисправность и вернуть пол в первоначальный вид. Ремонт следует производить только при отключенном напряжении.

Чтобы определить поломку термостата, необходимо удалить его из цепи, подключив пол напрямую. Если система начнёт нагреваться, значит, терморегулятор необходимо заменить.

Признаком неисправности датчика являются сбои в автоматическом переключении температуры.

Многообразие вариантов исполнения тёплых электрических полов, каждый из которых обладает собственными плюсами, позволяет найти оптимальное решение для любого помещения. Все они обладают высокой эффективностью, надёжностью, долговечностью, при этом после установки остаются практически незаметными для глаз. Также рекомендуем ознакомиться с теплым полом Рехау в этом материале.

ilkitchen.ru

Осмотр различных электрических теплых полов

Теплые полы обеспечивают наилучшее с точки зрения воздействия на человека распределение тепла. Низкотемпературный нагреватель – пол находится внизу, мягкое тепло от пола создаёт ощущение комфорта и в наибольшей степени соответствует пожеланию держать ноги в тепле.

Так как температура тёплого пола существенно ниже обычной температуры радиаторов и конвекторов, практически отсутствуют конвективные потоки воздуха, переносящие пыль. Тёплый пол греет всей своей поверхностью, помещение прогревается равномерно. Наилучшим образом используется объём помещения, поверхность стен не занимается радиаторами, конвекторами и трубами.

Простое и точное управление температурой в помещении гарантируется применением высокотехнологичных датчиков и регулирующих устройств. Срок службы нагревательных элементов тёплого пола и срок службы здания, для отопления которого он используется, сравнимы между собой.

Тёплый пол совместим с любыми напольными покрытиями. В состав напольной электрической системы отопления входят: нагревательные элементы; «холодные» силовые провода, предназначенные для подвода электроэнергии к нагревательному элементу; система управления (датчики и терморегуляторы). По санитарно-гигиеническим соображениям средняя температура обогреваемого пола не должна превышать 26 °С, (для дорожек бассейнов допускается температура 31 °С).

Если греющие элементы расположены в верхнем слое стяжки, то тепло передается в отапливаемое помещение без задержки. При толстой стяжке и большем заглублении греющих элементов теплый пол можно использовать для накопления тепла в периоды пониженной тарифной ставки за электричество. Отдельная категория – теплые полы под деревянное напольное покрытие.

Тёплые полы используются и как основной источник тепла в помещении (квартире, доме), и для создания комфортных зон в отдельных помещениях (детская, ванная комната, лоджия). Нагревательные элементы В качестве нагревательных элементов для тёплого пола используются: нагревательные кабели, инфракрасные плёнки, карбоновые стержни. Нагревательные кабели бывают двух видов: резистивные и саморегулирующиеся.

Резистивный кабель бывает одножильный или двужильный. Одножильный греющий кабель состоит из нагревательной жилы и защитных слоев. Подавать на него напряжение надо с обоих концов. Особенность такого кабеля – электромагнитное поле вокруг одиночного проводника. Для его уменьшения используется дополнительная оплетка (экран) из проводящего материала.

Устройство резистивного кабеля

В двужильном кабеле, предусмотрены нагревательная и токопроводящая жила, напряжение к нему подводится с одной стороны. Электромагнитные поля в такой системе будут компенсироваться, так как провода идут параллельно друг другу, а токи в них текут в противоположных направлениях. Из очень тонкого одножильного или двухжильного кабеля, который закрепляется на сетке, как правило, выполненной из стекловолокна, изготавливаются греющие маты.

Саморегулирующийся кабель дороже резистивного. Однако имеет несомненные преимущества. В конструкции саморегулирующегося кабеля используются две проводящие жилы, между которыми расположен специальный. Чем выше температура, тем выше и сопротивление этого материала, а, следовательно, меньше выделяемая энергия.

Нагреваясь, такой кабель, постепенно перестаёт вырабатывать тепло, а при понижении температуры кабеля всё больше электрической энергии уходит на нагрев. В результате в каждой точке такого кабеля установится равновесная температура.

Инфракрасная нагревательная пленка — это специальная плёнка, внутри которой запаяны подводящие медные проводники (к ним подается напряжение 220 В), соединенные полосами карбонового материала, обладающего свойством саморегулирования.

Излучение карбоновых дорожек лежит в инфракрасном диапазоне. Именно нагревательную плёнку рекомендуется использовать под деревянные напольные покрытия. В последнее время появляются системы инфракрасных полов с карбоновыми нагревательными стержнями.

Терморегуляторы

Терморегулятор предназначен для автоматического поддержания заданного теплового режима. Самые простые терморегуляторы – механические. При помощи такого регулятора задаётся температура теплого пола.

Электронные терморегуляторы для большей точности управления пользуются данными и о температуре пола, и о температуре воздуха в помещении.

Программируемые терморегуляторы позволяют задавать свой температурный график для любого времени суток и каждого дня недели, пользоваться многотарифной системой оплаты электроэнергии и накапливать тепло в период низкой цены. Терморегуляторы не рекомендуется монтировать в помещениях с повышенной влажностью.

Обычно термостаты рассчитаны на коммутацию тока 16 А (для напряжения 220 В этому току соответствует мощность 3,5 кВт). Если необходимая мощность превышает это значение, то либо следует использовать в цепи управления магнитный пускатель, либо (что предпочтительней) постараться разделить теплый пол на участки меньшей мощности.

Термодатчики

Если электрический теплый пол используется только для дополнительного обогрева, то обычно применяются только датчики температуры пола, в противном случае необходимо также использовать датчики температуры воздуха.

Датчики температуры пола размещаются между витками нагревательного кабеля. Датчики температуры воздуха обычно (но не всегда) расположены внутри терморегулятора.

Площадь и мощность тёплого пола

При использовании электричества в качестве единственного источника тепла в доме для отопления помещения площадью 100 кв. м потребуется 10 кВт. Соответствующий ток для напряжения 220 В равен примерно 46 А. Определитесь для начала, есть ли возможность получать такую энергию от Вашей электросети.

Средние показатели расхода электроэнергии на 1 кв. м тёплого пола лежат в диапазоне от 110 до 150 Вт, однако конкретное значение можно определить только используя дополнительную информацию о параметрах его эксплуатации.

Площадь тёплого пола – это площадь обогреваемого помещения, за вычетом площади, занимаемой мебелью и бытовыми приборами (например, холодильником).

Если обогревать пол под холодильником, то теплообмен греющей поверхности с воздухом будет нарушен. В результате перегреется и может повредиться сам греющий кабель. Однако, это касается только кабелей резистивного типа.

Саморегулирующиеся элементы тем и хороши, что температура и энергопотребление в отдельно взятом месте изменяется в зависимости от теплоотдачи в конкретном месте. Мощность теплого пола получается при перемножении площади на мощность с единицы площади.

При площади 5 кв. м и мощности 150 Вт на кв. м, получим мощность кабеля 750 Вт. Далее выбираем комплект тёплого пола соответствующей мощности. Следует учитывать, что при использовании кабельных систем перед монтажом необходимо ещё определить расстояние между соседними нитками кабеля.

Использование пленок и греющих матов даёт возможность выбрав комплект с заданной удельной мощностью и площадью заботиться только о его размещении без учета взаимного расположения ниток греющего кабеля.

Монтаж

Самое первое – определение места установки термостата. Естественно, к термостату, который обычно является и местом коммутации, надо подвести питающее напряжение. Следует отметить, что при напольном отоплении обязательно использование устройства защитного отключения и заземления.

От термостата к теплому полу необходимо проложить холодный питающий провод. Для подключения датчика температуры пола следует использовать трубку, чтобы в случае неисправности датчика или самого термостата можно было бы заменить датчик.

На ровную поверхность укладывается слой теплоизоляции (разнообразие видов – огромное). По контуру размещается демпферная лента. В случае кабельной системы для удобства монтажа используются различного вида направляющие. Раскладываем и закрепляем греющие элементы теплого пола, подключаем датчик (или датчики) температуры, после чего проверяем правильность сборки теплого пола.

Контролируем соответствие сопротивления кабеля паспортному значению. После этого можно монтировать напольное покрытие из паркета или ламината или устраивать стяжку по теплому полу и укладывать плитку.

infoelectrik.ru
