Стропильная система полумансардной крыши – Полумансардная крыша стропильная система — Кровля и крыша

Содержание

Стропильная система полумансардной крыши чертежи

1. Типы стропильных систем для мансард
2. Материалы изготовления стропил
3. Стропила металлические и железобетонные
4. Комбинация стропил висячих и наслонных
5. Мансардная крыша с карнизными свесами
6. Крыша мансарды из наслонных стропил
7. Крыша мансарды в маленьком доме

Наличие мансардного этажа в доме – это возможность иметь дополнительное помещение, которое можно переоборудовать под жилую площадь как на фото. Основные затруднения с созданием мансарды собственными силами у владельцев частных домовладений вызывает стропильная система двускатной мансардной крыши или кровли другого типа (прочтите: "Стропильная система двускатной крыши и ее составляющие"). Работу по созданию мансарды можно выполнить самостоятельно, если имеются соответствующие знания и строительные навыки, но специалисты сделают все гораздо быстрее и профессиональнее.

Крыши мансардного типа бывают разными:

Соответственно отличаются виды стропильных систем для мансарды. Способов обустройства мансардного этажа существует множество – все зависит от предпочтений владельцев недвижимости. Поэтому вид стропильной конструкции полностью соответствует проекту здания. Чаще всего в загородном строительстве встречается стропильная система двухскатной мансардной крыши.

Типы стропильных систем для мансард

Для сооружения мансардного этажа используют висячие или наслонные стропила. Нередко стропильная система мансарды содержит оба вида, отличия между которыми заключается в том, что висячие элементы имеют две несущие опоры – колонны, стены и т.д. Эта система работает как на изгиб, так и на сжатие, тем самым передавая несущим стенам возникающие горизонтальные усилия.

С целью снижения нагрузок, которым подвергается в процессе эксплуатации конструкция стропильной системы мансардной крыши, используют ригель – так называется брус, соединяющий стропильные ноги.

Полумансардная крыша — как выполнить стропильную систему правильно

При размещении данного элемента внизу на него возлагается функция перекрытия.

Что же касается наслонных стропил, то у них имеется дополнительная опора по центру – обычно это колонна, расположенная в помещении или внутренняя несущая стенка, что позволяет работать системе только на изгиб. Использование такой конструкции дает возможность снизить степень нагрузки на несущие стены.



Материалы изготовления стропил

Когда строится мансарда — стропильная система может быть выполнена из:

  • натуральной древесины;
  • металла;
  • железобетона;
  • дерева плюс металл.

Деревянные стропильные системы

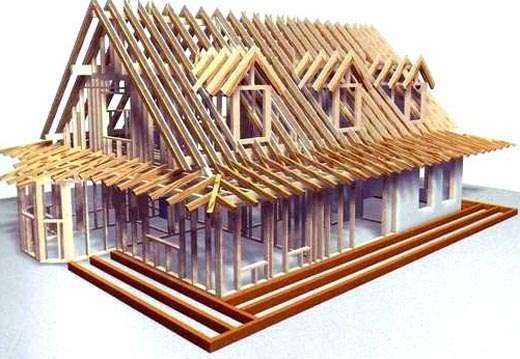

Самым популярным материалом для изготовления стропил считается дерево, благодаря возможности легко подогнать детали под нужный размер: от них можно как отрезать лишнее, так и нарастить недостающее.

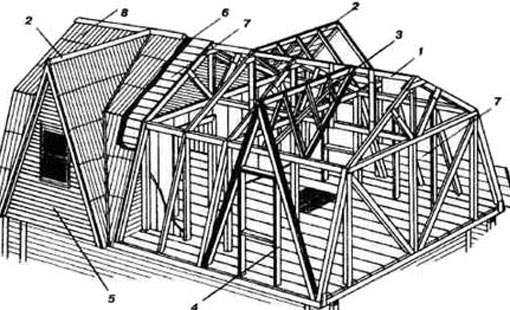

Устройство стропильной системы крыши мансарды из деревянных элементов имеет недостатки, которые заключаются в неустойчивости материала к внешним воздействиям (читайте: "Устройство мансардной крыши, ее виды и типы").

Для их устранения детали из древесины предварительно обрабатывают антисептическими и антипиреновыми пропитками.

При установке деревянных стропил в обязательном порядке:

  • выполняют гидроизоляцию мест, в которых они соприкасаются с бетоном или кирпичом;
  • предусматривают наличие вентиляционных протоков. Читайте также: "Стропила ломаной крыши".

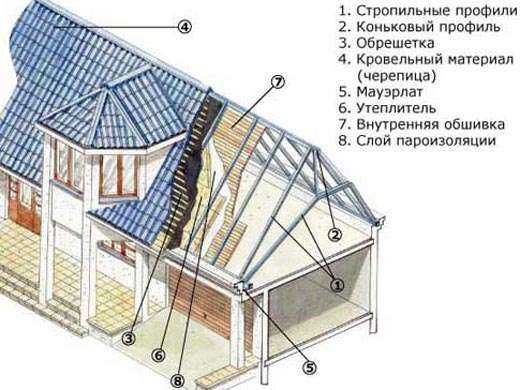

Стропила металлические и железобетонные

Монтаж стропильной системы мансардной крыши из металла и железобетона в ряде случаев затруднен, поскольку их подогнать по размеру практически невозможно. Изготовление таких элементов заказывают после проведения всех замеров. Кроме этого, они имеют немалый вес, и поэтому для их установки потребуется строительная техника. Ради справедливости следует отметить, что стропила из железобетона и металла отличаются прочностью и устойчивостью к различным внешним воздействиям.

Комбинация стропил висячих и наслонных

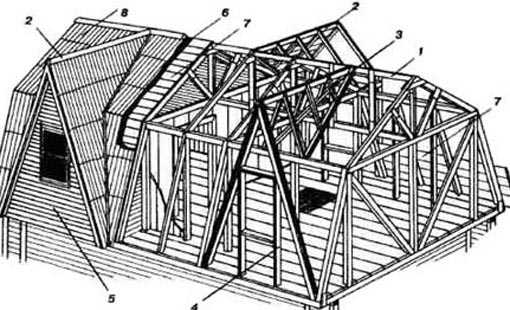

Нередко при создании мансардных крыш используют комбинацию из висячих и наслонных стропил, когда создается такая стропильная система мансардной крыши — чертежи необходимы.

Если наслонные стропила нижнего ската являются прямоугольными треугольниками, то для повышения прочности системы в их нижней и верхней части добавляют дополнительные прихватки.

Висячие стропила образуют верх крыши, а их нижнюю затяжку используют для создания потолка в помещении мансарды. Поскольку затяжка не испытывает повышенных нагрузок, для ее изготовления можно использовать брус небольшого сечения. Чтобы в дальнейшем затяжка не стала прогибаться под весом потолка, ее необходимо подвешивать на «бабку» — так называют дополнительное крепление (подробнее: "Висячая стропильная система: применение и установка").

Кроме этого, систему стропил монтируют из материалов с большим сечением, поскольку конструкция представляет собой полноценную крышу, а ей прочность не помешает.

У стоек нижних ног стропил, как предусматривает схема стропильной системы мансардной крыши, имеется опора на перекрытие. Когда оно сделано из железобетона, тогда предусматривают монтаж дополнительного элемента, его называют лежень.

Если поверхность перекрытия мансарды ровная, тогда лежень укладывают на гидроизоляционный слой. При необходимости выравнивания потребуются выравнивающие прокладки. Когда используют деревянные перекрытия, то необходимо сделать врезку стоек в балку, но только после того, как выполнен расчет стропильной системы мансардной крыши в части допустимой нагрузки на стойки (прочтите: "Расчет мансардной крыши и проекта кровли").

Мансардная крыша с карнизными свесами

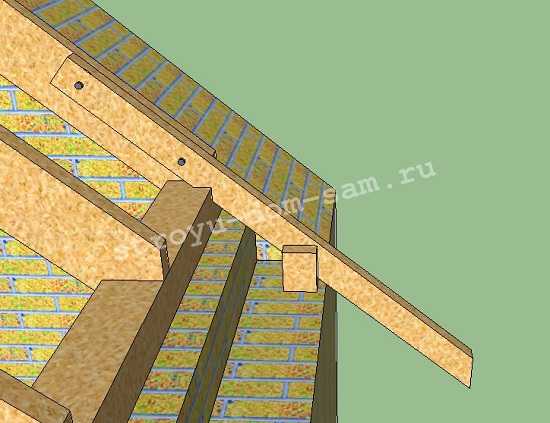

Если проектом предусмотрен карнизный свес, то стропильную систему монтируют без мауэрлата, а для устройства подстропильной конструкции требуются балки. Такая система стропил нуждается в выполнении ряда правил:

  • под нижние скосы устанавливают подкосы с креплением в балки перекрытия;
  • нижние стропила рассчитывают на сжатие, так как на них оказываются значительные ветровые нагрузки, а также нагрузка за счет верхних скатов;
  • для обеспечения дополнительного крепления нужны анкерные соединения для стропил или проволочные хомуты;
  • с целью разгрузить балки, можно установить стойки в месте, где пересекается подкос со стропильной ногой, при этом требуется, чтобы конец стойки опирался в балку перекрытия.

Монтаж стропильной системы, устраняем недостатки, детали на видео:

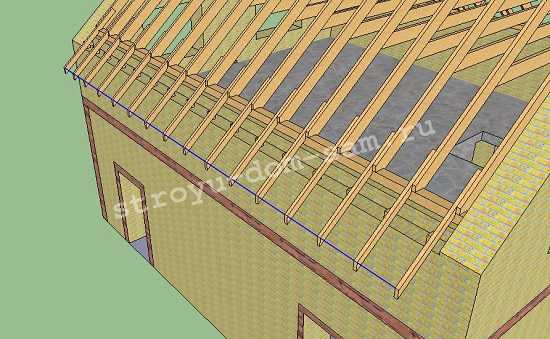

Крыша мансарды из наслонных стропил

Когда кровля создается из наслонных стропил, нижние скаты монтируют аналогично вышеописанному способу, а вот создание верхнего ската существенно отличается:

  • верхнюю затяжку стропил, формирующих нижний скат крыши, надо выполнять из материала большого сечения. Эта затяжка при создании наслонных стропил верхнего ската будет выполнять функцию опоры;
  • формирующие нижний скат нижние концы ног стропил должны опираться на балки перекрытия;
  • если для кровельного покрытия используется материал, имеющий небольшой вес, добавляют поперечные балки, чтобы уменьшить шаг стропил;
  • несущую функцию в данном случае выполняет каркас мансарды, а стропила играют второстепенную роль (читайте: "Каркас мансардной крыши, создание стропильной системы").

Стропильная система полумансардной крыши не должна содержать висячие стропила по причине возникновения риска, что кровля большую нагрузку не способна выдержать.

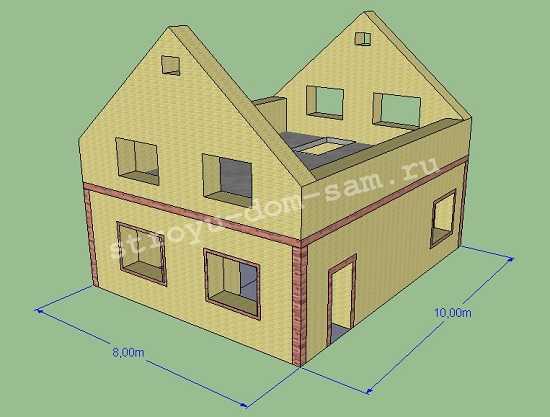

Крыша мансарды в маленьком доме

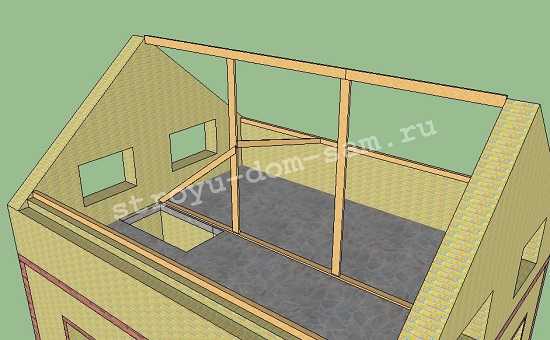

Когда мансарда обустраивается в небольшом доме, тогда стропильную систему собирают в таком порядке:

  • врезают стойки в балки, создающие перекрытие;
  • для нижних скатов устанавливают стропильные ноги;
  • монтируют балки для устройства верхнего перекрытия;
  • врезают в балку верхнего перекрытия мансарды стойку конька;
  • устанавливают стропила в верхнем скате;
  • выполняют установку крепежных элементов в местах соединения балок с перекрытием (читайте также: "Установка стропил мансардной крыши, материалы для ее производства").

Полумансарда и ее особенности

Как сделать полумансардную крышу своими руками

Существует разные варианты для решения внешнего вида крыши. Достаточно выразительно и эстетично смотрится полумансардная крыша. Правда, для выполнения стропильной системы такой конструкции необходим особый подход при проектировании. Тем не менее, сделать полумансардную крышу можно своими руками.

Преимущества и недостатки полумансарды перед мансардой

Потребность в увеличении жилой площади — вопрос довольно актуальный в строительстве. Это можно сделать, пристроив дополнительные помещения к первому этажу, но более рациональным решением станет устройство второго этажа. При этом каждый понимает, что возведение полноценного этажа потребует больших дополнительных затрат на материал и строительные работы. А такое решение, как мансардный этаж, станет золотой серединой в решении этого вопроса, потому как стены и крыша для неё — это скаты кровли. Отличие полумансарды в том, что дополнительный этаж обустраивается как помещение, которое образуется с помощью вертикальной строительной конструкции и скатов кровли. Несущими выступают боковые стены.

Преимущество полумансарды связано с рациональным использованием пространства внутри. При такой конструкции можно осуществить вертикальное остекление.

Для комфортной эксплуатации мансардного этажа, нельзя забывать про утепление крыши, потому как кровельная конструкция дома способна иметь высокие теплопотери. Утепление полумансарды произвести проще, так как её стены возводят из основного материала, применяемого для дома.

Надо учитывать, что по стоимости полумансарда обойдётся дороже. К тому же, могут возникнуть сложности при устройстве системы стропил. Важно знать особенности возведения такой крыши.

Проектирование полумансардной крыши

Чтобы правильно создать каркас крыши для полумансарды, лучше начать с разработки проекта. На этом этапе определяются с углом наклона кровли и высотой.

Стропильная система мансардной крыши – грамотный расчет и монтаж

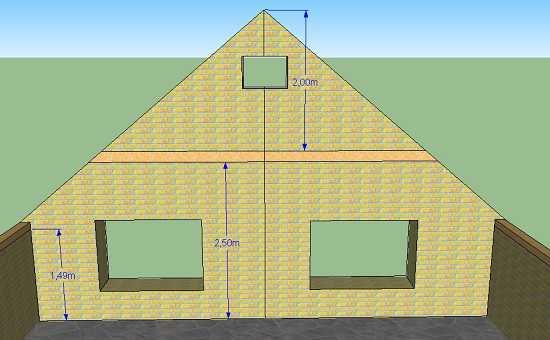

Для того чтобы сохранить эстетически правильные пропорции здания, нужно делать кровлю не слишком высокой. По количеству скатов полумансардные кровли делают одно- или двухскатными. Необходимо рассчитать нагрузки, которые будут воздействовать на крышу. Это позволит обеспечить комфортную эксплуатацию и исключит образование повреждений.

Чтобы предотвратить передачу распорной нагрузки на стены полумансарды, систему стропил для неё делают безраспорной. Применяют её при монтаже на стены из блочных материалов.

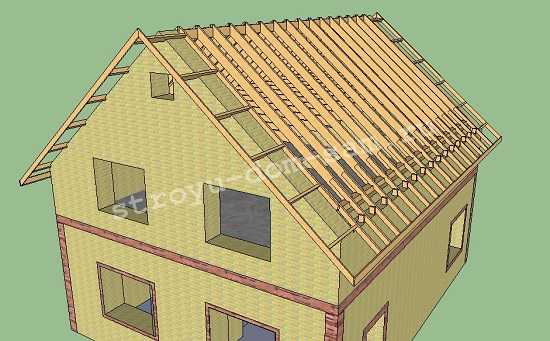

В разработанном проекте должна содержаться схема стропильной системы. На ней располагаются конструктивные элементы и обозначают способы их крепления. Стропила не должны передавать распор на стены, поэтому каркас имеет наслонные стропила. А крепление стропильных ног осуществляется интересным методом, обеспечивая определённую степень свободы.

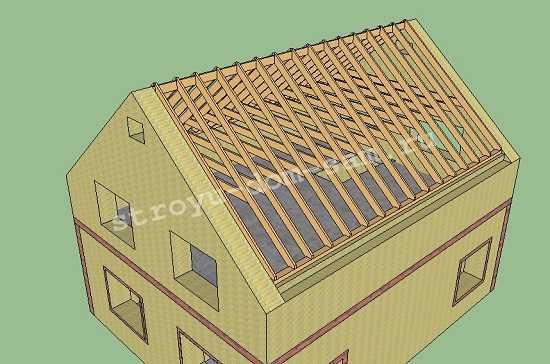

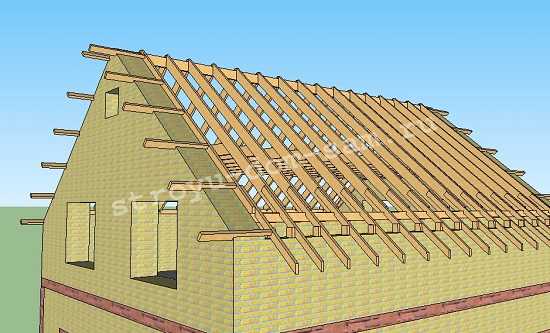

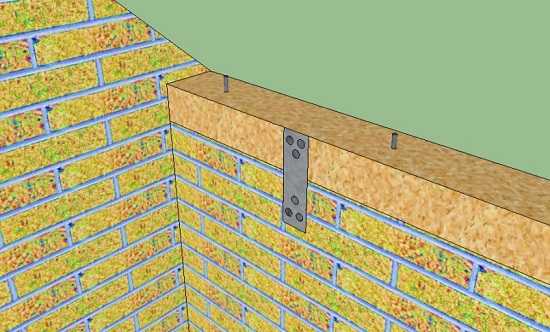

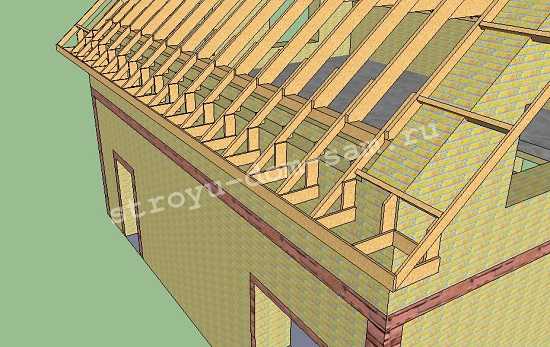

При организации наслонных стропил, укладывается мауэрлат и монтируется коньковый прогон, опираемый на фронтоны. Можно использовать вертикальные стойки.

Для обеспечения работы стропила на изгиб (а именно этот метод не позволяет давать распор на стены), одну его опору закрепляют таким образом, чтобы она могла свободно вращаться. А вторую опору делают подвижной. Она тоже должна свободно вращаться.

Монтаж стропил для полумансардной крыши можно осуществить тремя способами.

Способ первый

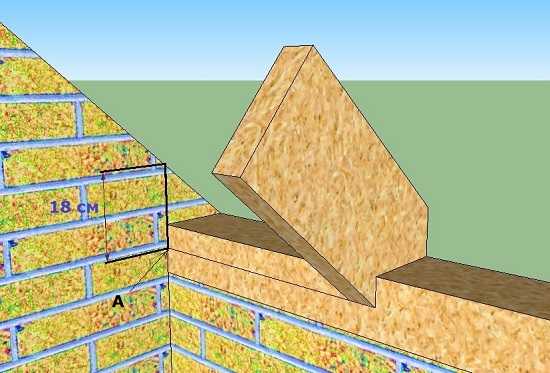

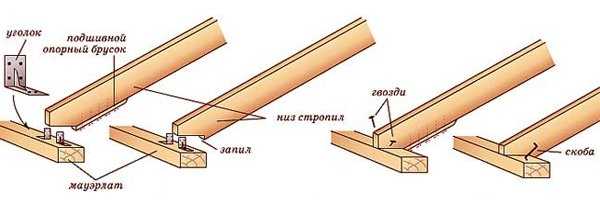

Нижнюю часть стропила подшивают с помощью опорного бруска. Можно также сделать врубку зубом, опирая на мауэрлат. Верхнюю же её часть  делают с горизонтальным запилом со скосом, глубиной, определяемой по формуле: a=025h, где h — параметр высоты сечения стропильной ноги.

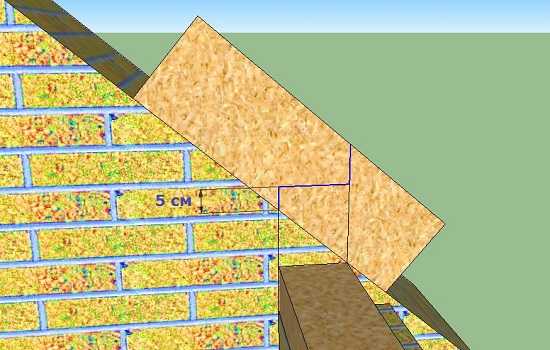

Площадка, предназначенная для упора в длину, не должна превышать параметра h. Распорную нагрузку, образующуюся при работе стропильной ноги на изгиб, можно избежать с помощью скоса подрезки. Не имеющий скоса запил опирается на прогон боковой щекой. При этом параметр длины скошенного запила должен быть не менее двух a.

Первый способ монтажа

В случае, если верхняя подрезка стропила не представляется возможной, необходимо произвести его подшивку с помощью обрезка доски с сечением, аналогичным сечению стропила. Следующий этап — закрепление с двух сторон с помощью прибоин из дерева или монтажных пластин из металла. Эту подшивку или запил выполняют горизонтально. Далее верхние концы стропильных ног свободно укладывают на коньковый брус. Если крыша двухскатная, то крепление к прогону осуществляют, используя принцип скользящей опоры. Скреплять стропила между собой в этом случае не нужно. Этот вариант крыши, имеющей два ската, можно представить как комплекс, состоящий из двух односкатных конструкций, которые примыкают друг к другу.

При установке стропильных ног нельзя изменять схему их упора на прогон. Иначе это приведёт к образованию распорных нагрузок.

Способ второй

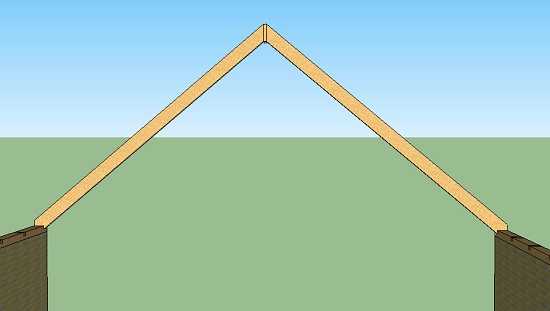

При устройстве крыши, имеющей два ската, чаще всего используют этот способ. Он подразумевает выполнение нижней части стропила на ползуне. Верх стропильной ноги при этом закрепляют с помощью болтов или гвоздей. Стропильные ноги упирают в прогон или между собой. Связывание их проводят деревянными прибоинами или зубчатыми металлическими пластинами.

Второй способ монтажа

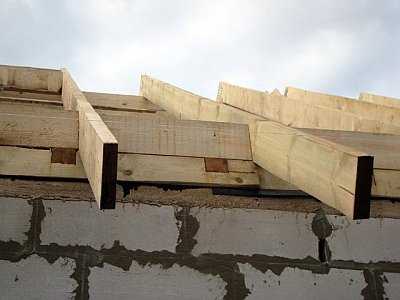

Важно правильно закрепить нижнюю часть стропильной ноги к мауэрлату. Чтобы обеспечить их проектное положение, при креплении по обе стороны боковых поверхностей вбивают под углом гвозди. Можно использовать вариант, где сверху вбивается один длинный гвоздь или устанавливается гибкая пластина из стали. Можно заменить их на уголки из стали, но для этого варианта необходимо зафиксировать стропильную ногу уголками с обеих сторон. Гвозди при этом не вбивают. Чтобы обеспечить защиту от ветрового опрокидывания крыши, используют дополнительное крепление элементов стропильной конструкции с помощью гибких проволочных скруток. Такое крепление не будет препятствовать основной работе в качестве ползуна.

Нужно исключить применение жёсткого крепления, в котором используется много гвоздей и саморезов, чтобы предотвратить образование распорной нагрузки на мауэрлат, которую будет передавать нижняя часть стропильной ноги.

Способ третий

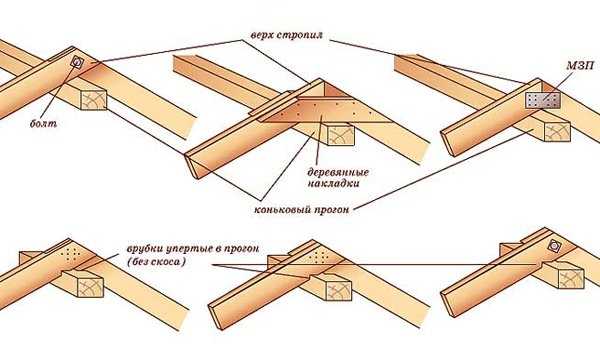

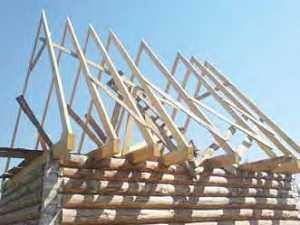

Его отличие от предыдущих в том, что происходит жёсткое крепление конькового узла. Но он схож со вторым тем, что при креплении нижней части стропильной ноги используют ползунок.

Это конструкция плоха тем, что  может спровоцировать разрушение узла конька, вызывая в нем сильный изгибающий момент. Но за пределами конька прогиб стропил минимальный. Здесь необходимо рассчитывать максимальный изгибающий момент конькового узла. Но так как самостоятельный такой расчёт может вызвать сложности, рекомендуют использовать формулы, предназначенные для расчёта балок, имеющих две опоры (однопролётные). Можно добиться определённого запаса прочности при устройстве узлового соединения, имеющего жёсткое защемление стропил в верхней части.

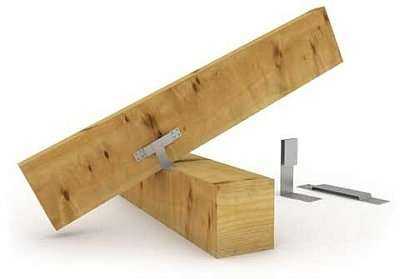

Скользящие стропила

Особенности безраспорной стропильной системы

При креплении стропил по трём вышеописанным способам предусматривают подобные принципы. Необходимо обеспечить скользящую опору для одного конца стропильной ноги, которая может дать возможность совершения поворота. При этом для другого конца выбирают крепление на шарнирах, которое способно делать этот поворот.

Можно заменить современные способы крепления на традиционные. То есть вместо пластин, используемых для фиксирования стропил на ползунах и шарнирах, применяют скобы, гвоздевые бои, образки досок и брусков. Основное правило при выборе любого крепежа — обеспечить скольжение стропила в месте упора.

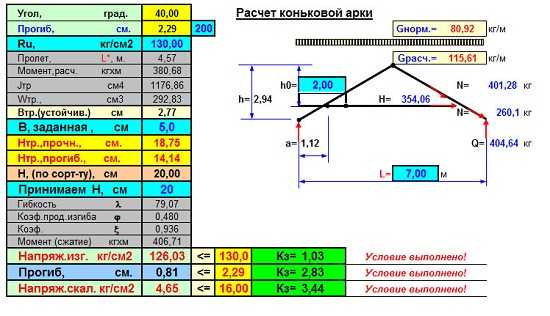

При разработке проекта используют расчётную схему. Она основывается на том, чтобы обеспечить равномерный допуск распределённой нагрузки на крышу. Условие правильного расчёта — это когда обеспечивается воздействие одинаковой силы на все точки плоскостей ската. Но это только теория. На практике обеспечить выполнение этого условия не представляется возможным, потому что на крышу действуют ветровые и снеговые нагрузки, которые не могут быть распределены равномерно по всем скатам крыши.

Чтобы обеспечить грамотную работу стропильной системы по всем трём способам, необходимо создать условие жёсткого крепления конькового прогона.

Возведение полумансардной крыши

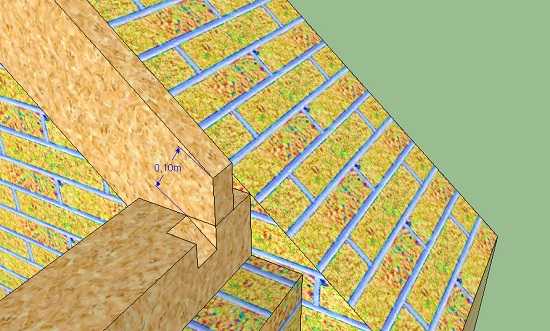

Для обеспечения жёсткой фиксации концы конькового прогона вводят во фронтоны полумансарды. Это предупреждает образование горизонтального смещения. При опоре прогона лишь на стойки может образоваться смещение крыши из-за неравномерной нагрузки на скаты. Это произойдет при условии снижения нагрузки на одном скате относительно расчётной.

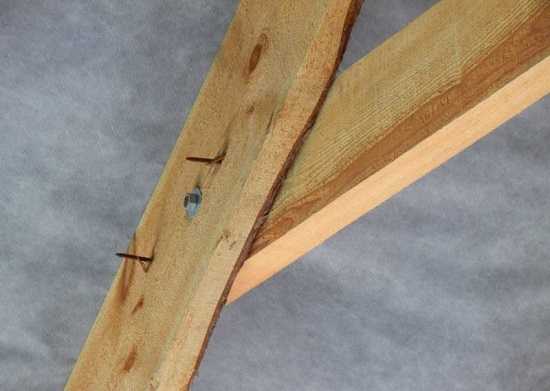

Для того чтобы повысить жёсткость системы стропил, используют горизонтальную схватку. Она осуществляется с помощью гвоздевого крепления к стойкам, которые будет поддерживать коньковый прогон. Схватки, как правило, монтируют на высоте 2 метров (отсчёт идет от пола полумансарды). Это позволит исключить возможность образования помехи при движении жильцов. Для второго и третьего способа используют ползун, предполагающий вынос стропила за край стены.

Для повышения устойчивости безраспорной системы, имеющей наслонные стропила, рекомендуется осуществлять жёсткое крепление низа стоек, которые поддерживают прогон. Это можно сделать за счёт врубки в лежень, закрепив их к перекрытиям. Это предотвратит образование шарнирного узла при упоре нижнего конца стойки в конструкцию, имеющую жёсткое защемление.

astgift.ru

Полумансарда и ее особенности | Мансарды — жизнь под крышей

Полумансарда – это изначально жилой этаж, который совмещен с крышей. Полумансарда архитектурно выразительна, имеет свои особенности, а также она может быть использована как полноценное помещение. Наружные торцовые стены имеют высоту не менее полутора метра, также они являются несущими. По сути, боковые стены данного помещения образованы вертикально расположенной строительной конструктивной системой, а также скатом крыши.

Преимущества и недостатки полумансарды

Возведение мансардного или полумансардного этажа значительно сэкономит денежные затраты, в отличие от возведения полноценного этажа.

К преимуществам полумансардного этажа можно отнести несколько факторов. Существует возможность применения вертикального, то есть торцового полноценного остекления, без применения мансардных окон, которые являются довольно дорогим удовольствием. Также получается использовать пространство данного этажа более рационально, чем в мансардном этаже.

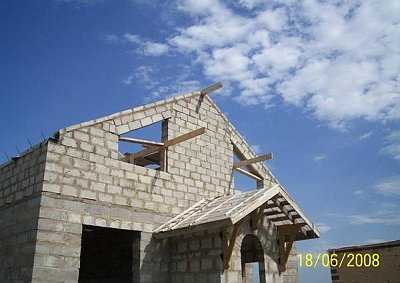

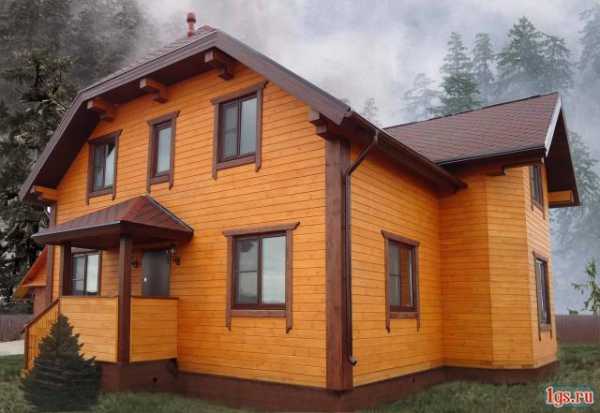

Типичный дом с полумансардой вместо второго этажа

Главным недостатком мансардных и полумансардных этажей является большая теплопотеря через кровельное покрытие. Но этот изъян легко устранить, проведя тщательную работу по устройству теплоизоляции, соблюдая все этапы и используя качественные и проверенные материалы.

Полумансардный этаж также будет стоить дороже, чем устройство мансардного этажа, но дешевле, чем устройство полноценного этажа.

Стропильная система полумансардной кровли

При проектировании каркасной конструкции необходимо учесть будущий наклон кровли. Архитектурные особеннос

mansarda-life.net

Устройство стропильной системы мансардной крыши и его типы

Содержание статьи:

Наличие мансардного этажа в доме – это возможность иметь дополнительное помещение, которое можно переоборудовать под жилую площадь как на фото. Основные затруднения с созданием мансарды собственными силами у владельцев частных домовладений вызывает стропильная система двускатной мансардной крыши или кровли другого типа (прочтите: "Стропильная система двускатной крыши и ее составляющие"). Работу по созданию мансарды можно выполнить самостоятельно, если имеются соответствующие знания и строительные навыки, но специалисты сделают все гораздо быстрее и профессиональнее.  Соответственно отличаются виды стропильных систем для мансарды. Способов обустройства мансардного этажа существует множество – все зависит от предпочтений владельцев недвижимости. Поэтому вид стропильной конструкции полностью соответствует проекту здания. Чаще всего в загородном строительстве встречается стропильная система двухскатной мансардной крыши.

Типы стропильных систем для мансард

Для сооружения мансардного этажа используют висячие или наслонные стропила. Нередко стропильная система мансарды содержит оба вида, отличия между которыми заключается в том, что висячие элементы имеют две несущие опоры – колонны, стены и т.д. Эта система работает как на изгиб, так и на сжатие, тем самым передавая несущим стенам возникающие горизонтальные усилия.

С целью снижения нагрузок, которым подвергается в процессе эксплуатации конструкция стропильной системы мансардной крыши, используют ригель – так называется брус, соединяющий стропильные ноги. При размещении данного элемента внизу на него возлагается функция перекрытия.

Что же касается наслонных стропил, то у них имеется дополнительная опора по центру – обычно это колонна, расположенная в помещении или внутренняя несущая стенка, что позволяет работать системе только на изгиб. Использование такой конструкции дает возможность снизить степень нагрузки на несущие стены.



Материалы изготовления стропил

Когда строится мансарда - стропильная система может быть выполнена из:

  • натуральной древесины;
  • металла;
  • железобетона;
  • дерева плюс металл.

Деревянные стропильные системы

Самым популярным материалом для изготовления стропил считается дерево, благодаря возможности легко подогнать детали под нужный размер: от них можно как отрезать лишнее, так и нарастить недостающее.

Для их устранения детали из древесины предварительно обрабатывают антисептическими и антипиреновыми пропитками.


При установке деревянных стропил в обязательном порядке:

  • выполняют гидроизоляцию мест, в которых они соприкасаются с бетоном или кирпичом;
  • предусматривают наличие вентиляционных протоков. Читайте также: "Стропила ломаной крыши".

Стропила металлические и железобетонные

Монтаж стропильной системы мансардной крыши из металла и железобетона в ряде случаев затруднен, поскольку их подогнать по размеру практически невозможно. Изготовление таких элементов заказывают после проведения всех замеров. Кроме этого, они имеют немалый вес, и поэтому для их установки потребуется строительная техника. Ради справедливости следует отметить, что стропила из железобетона и металла отличаются прочностью и устойчивостью к различным внешним воздействиям.

Комбинация стропил висячих и наслонных

Нередко при создании мансардных крыш используют комбинацию из висячих и наслонных стропил, когда создается такая стропильная система мансардной крыши - чертежи необходимы.

Если наслонные стропила нижнего ската являются прямоугольными треугольниками, то для повышения прочности системы в их нижней и верхней части добавляют дополнительные прихватки.

Висячие стропила образуют верх крыши, а их нижнюю затяжку используют для создания потолка в помещении мансарды. Поскольку затяжка не испытывает повышенных нагрузок, для ее изготовления можно использовать брус небольшого сечения. Чтобы в дальнейшем затяжка не стала прогибаться под весом потолка, ее необходимо подвешивать на «бабку» - так называют дополнительное крепление (подробнее: "Висячая стропильная система: применение и установка").

Кроме этого, систему стропил монтируют из материалов с большим сечением, поскольку конструкция представляет собой полноценную крышу, а ей прочность не помешает.

У стоек нижних ног стропил, как предусматривает схема стропильной системы мансардной крыши, имеется опора на перекрытие. Когда оно сделано из железобетона, тогда предусматривают монтаж дополнительного элемента, его называют лежень. Если поверхность перекрытия мансарды ровная, тогда лежень укладывают на гидроизоляционный слой. При необходимости выравнивания потребуются выравнивающие прокладки. Когда используют деревянные перекрытия, то необходимо сделать врезку стоек в балку, но только после того, как выполнен расчет стропильной системы мансардной крыши в части допустимой нагрузки на стойки (прочтите: "Расчет мансардной крыши и проекта кровли").

Мансардная крыша с карнизными свесами

Если проектом предусмотрен карнизный свес, то стропильную систему монтируют без мауэрлата, а для устройства подстропильной конструкции требуются балки. Такая система стропил нуждается в выполнении ряда правил:

  • под нижние скосы устанавливают подкосы с креплением в балки перекрытия;
  • нижние стропила рассчитывают на сжатие, так как на них оказываются значительные ветровые нагрузки, а также нагрузка за счет верхних скатов;
  • для обеспечения дополнительного крепления нужны анкерные соединения для стропил или проволочные хомуты;
  • с целью разгрузить балки, можно установить стойки в месте, где пересекается подкос со стропильной ногой, при этом требуется, чтобы конец стойки опирался в балку перекрытия.

Монтаж стропильной системы, устраняем недостатки, детали на видео:

Крыша мансарды из наслонных стропил

Когда кровля создается из наслонных стропил, нижние скаты монтируют аналогично вышеописанному способу, а вот создание верхнего ската существенно отличается:

  • верхнюю затяжку стропил, формирующих нижний скат крыши, надо выполнять из материала большого сечения. Эта затяжка при создании наслонных стропил верхнего ската будет выполнять функцию опоры;
  • формирующие нижний скат нижние концы ног стропил должны опираться на балки перекрытия;
  • если для кровельного покрытия используется материал, имеющий небольшой вес, добавляют поперечные балки, чтобы уменьшить шаг стропил;
  • несущую функцию в данном случае выполняет каркас мансарды, а стропила играют второстепенную роль (читайте: "Каркас мансардной крыши, создание стропильной системы").

Стропильная система полумансардной крыши не должна содержать висячие стропила по причине возникновения риска, что кровля большую нагрузку не способна выдержать.

Крыша мансарды в маленьком доме

Когда мансарда обустраивается в небольшом доме, тогда стропильную систему собирают в таком порядке:

  • врезают стойки в балки, создающие перекрытие;
  • для нижних скатов устанавливают стропильные ноги;
  • монтируют балки для устройства верхнего перекрытия;
  • врезают в балку верхнего перекрытия мансарды стойку конька;
  • устанавливают стропила в верхнем скате;
  • выполняют установку крепежных элементов в местах соединения балок с перекрытием (читайте также: "Установка стропил мансардной крыши, материалы для ее производства").

kryshadoma.com

устройство, стропильная система и др.

Существует разные варианты для решения внешнего вида крыши. Достаточно выразительно и эстетично смотрится полумансардная крыша. Правда, для выполнения стропильной системы такой конструкции необходим особый подход при проектировании. Тем не менее, сделать полумансардную крышу можно своими руками.

Преимущества и недостатки полумансарды перед мансардой

Потребность в увеличении жилой площади — вопрос довольно актуальный в строительстве. Это можно сделать, пристроив дополнительные помещения к первому этажу, но более рациональным решением станет устройство второго этажа. При этом каждый понимает, что возведение полноценного этажа потребует больших дополнительных затрат на материал и строительные работы. А такое решение, как мансардный этаж, станет золотой серединой в решении этого вопроса, потому как стены и крыша для неё — это скаты кровли. Отличие полумансарды в том, что дополнительный этаж обустраивается как помещение, которое образуется с помощью вертикальной строительной конструкции и скатов кровли. Несущими выступают боковые стены.

Преимущество полумансарды связано с рациональным использованием пространства внутри. При такой конструкции можно осуществить вертикальное остекление.

Для комфортной эксплуатации мансардного этажа, нельзя забывать про утепление крыши, потому как кровельная конструкция дома способна иметь высокие теплопотери. Утепление полумансарды произвести проще, так как её стены возводят из основного материала, применяемого для дома.

Надо учитывать, что по стоимости полумансарда обойдётся дороже. К тому же, могут возникнуть сложности при устройстве системы стропил. Важно знать особенности возведения такой крыши.

Проектирование полумансардной крыши

Чтобы правильно создать каркас крыши для полумансарды, лучше начать с разработки проекта. На этом этапе определяются с углом наклона кровли и высотой. Для того чтобы сохранить эстетически правильные пропорции здания, нужно делать кровлю не слишком высокой. По количеству скатов полумансардные кровли делают одно- или двухскатными. Необходимо рассчитать нагрузки, которые будут воздействовать на крышу. Это позволит обеспечить комфортную эксплуатацию и исключит образование повреждений.

Чтобы предотвратить передачу распорной нагрузки на стены полумансарды, систему стропил для неё делают безраспорной. Применяют её при монтаже на стены из блочных материалов.

В разработанном проекте должна содержаться схема стропильной системы. На ней располагаются конструктивные элементы и обозначают способы их крепления. Стропила не должны передавать распор на стены, поэтому каркас имеет наслонные стропила. А крепление стропильных ног осуществляется интересным методом, обеспечивая определённую степень свободы.

При организации наслонных стропил, укладывается мауэрлат и монтируется коньковый прогон, опираемый на фронтоны. Можно использовать вертикальные стойки.

Для обеспечения работы стропила на изгиб (а именно этот метод не позволяет давать распор на стены), одну его опору закрепляют таким образом, чтобы она могла свободно вращаться. А вторую опору делают подвижной. Она тоже должна свободно вращаться.

Монтаж стропил для полумансардной крыши можно осуществить тремя способами.

Способ первый

Нижнюю часть стропила подшивают с помощью опорного бруска. Можно также сделать врубку зубом, опирая на мауэрлат. Верхнюю же её часть  делают с горизонтальным запилом со скосом, глубиной, определяемой по формуле: a=025h, где h — параметр высоты сечения стропильной ноги.

Площадка, предназначенная для упора в длину, не должна превышать параметра h. Распорную нагрузку, образующуюся при работе стропильной ноги на изгиб, можно избежать с помощью скоса подрезки. Не имеющий скоса запил опирается на прогон боковой щекой. При этом параметр длины скошенного запила должен быть не менее двух a.

Первый способ монтажа

В случае, если верхняя подрезка стропила не представляется возможной, необходимо произвести его подшивку с помощью обрезка доски с сечением, аналогичным сечению стропила. Следующий этап — закрепление с двух сторон с помощью прибоин из дерева или монтажных пластин из металла. Эту подшивку или запил выполняют горизонтально. Далее верхние концы стропильных ног свободно укладывают на коньковый брус. Если крыша двухскатная, то крепление к прогону осуществляют, используя принцип скользящей опоры. Скреплять стропила между собой в этом случае не нужно. Этот вариант крыши, имеющей два ската, можно представить как комплекс, состоящий из двух односкатных конструкций, которые примыкают друг к другу.

При установке стропильных ног нельзя изменять схему их упора на прогон. Иначе это приведёт к образованию распорных нагрузок.

Способ второй

При устройстве крыши, имеющей два ската, чаще всего используют этот способ. Он подразумевает выполнение нижней части стропила на ползуне. Верх стропильной ноги при этом закрепляют с помощью болтов или гвоздей. Стропильные ноги упирают в прогон или между собой. Связывание их проводят деревянными прибоинами или зубчатыми металлическими пластинами.

Второй способ монтажа

Важно правильно закрепить нижнюю часть стропильной ноги к мауэрлату. Чтобы обеспечить их проектное положение, при креплении по обе стороны боковых поверхностей вбивают под углом гвозди. Можно использовать вариант, где сверху вбивается один длинный гвоздь или устанавливается гибкая пластина из стали. Можно заменить их на уголки из стали, но для этого варианта необходимо зафиксировать стропильную ногу уголками с обеих сторон. Гвозди при этом не вбивают. Чтобы обеспечить защиту от ветрового опрокидывания крыши, используют дополнительное крепление элементов стропильной конструкции с помощью гибких проволочных скруток. Такое крепление не будет препятствовать основной работе в качестве ползуна.

Нужно исключить применение жёсткого крепления, в котором используется много гвоздей и саморезов, чтобы предотвратить образование распорной нагрузки на мауэрлат, которую будет передавать нижняя часть стропильной ноги.

Способ третий

Его отличие от предыдущих в том, что происходит жёсткое крепление конькового узла. Но он схож со вторым тем, что при креплении нижней части стропильной ноги используют ползунок.

Это конструкция плоха тем, что  может спровоцировать разрушение узла конька, вызывая в нем сильный изгибающий момент. Но за пределами конька прогиб стропил минимальный. Здесь необходимо рассчитывать максимальный изгибающий момент конькового узла. Но так как самостоятельный такой расчёт может вызвать сложности, рекомендуют использовать формулы, предназначенные для расчёта балок, имеющих две опоры (однопролётные). Можно добиться определённого запаса прочности при устройстве узлового соединения, имеющего жёсткое защемление стропил в верхней части.

Скользящие стропила

Особенности безраспорной стропильной системы

При креплении стропил по трём вышеописанным способам предусматривают подобные принципы. Необходимо обеспечить скользящую опору для одного конца стропильной ноги, которая может дать возможность совершения поворота. При этом для другого конца выбирают крепление на шарнирах, которое способно делать этот поворот.

Можно заменить современные способы крепления на традиционные. То есть вместо пластин, используемых для фиксирования стропил на ползунах и шарнирах, применяют скобы, гвоздевые бои, образки досок и брусков. Основное правило при выборе любого крепежа — обеспечить скольжение стропила в месте упора.

При разработке проекта используют расчётную схему. Она основывается на том, чтобы обеспечить равномерный допуск распределённой нагрузки на крышу. Условие правильного расчёта — это когда обеспечивается воздействие одинаковой силы на все точки плоскостей ската. Но это только теория. На практике обеспечить выполнение этого условия не представляется возможным, потому что на крышу действуют ветровые и снеговые нагрузки, которые не могут быть распределены равномерно по всем скатам крыши.

Чтобы обеспечить грамотную работу стропильной системы по всем трём способам, необходимо создать условие жёсткого крепления конькового прогона.

Возведение полумансардной крыши

Для обеспечения жёсткой фиксации концы конькового прогона вводят во фронтоны полумансарды. Это предупреждает образование горизонтального смещения. При опоре прогона лишь на стойки может образоваться смещение крыши из-за неравномерной нагрузки на скаты. Это произойдет при условии снижения нагрузки на одном скате относительно расчётной.

Для того чтобы повысить жёсткость системы стропил, используют горизонтальную схватку. Она осуществляется с помощью гвоздевого крепления к стойкам, которые будет поддерживать коньковый прогон. Схватки, как правило, монтируют на высоте 2 метров (отсчёт идет от пола полумансарды). Это позволит исключить возможность образования помехи при движении жильцов. Для второго и третьего способа используют ползун, предполагающий вынос стропила за край стены.

Для повышения устойчивости безраспорной системы, имеющей наслонные стропила, рекомендуется осуществлять жёсткое крепление низа стоек, которые поддерживают прогон. Это можно сделать за счёт врубки в лежень, закрепив их к перекрытиям. Это предотвратит образование шарнирного узла при упоре нижнего конца стойки в конструкцию, имеющую жёсткое защемление.

roof-tops.ru

Стропильная система полумансардной крыши, Волгоград

Здравствуйте! Прочитав ваши ответы и статьи пришел к выводу, что мне сюда и надо. Вопросов у меня много, но самый основной, пожалуй, по поводу конструкции крыши. Крышу планирую полумансардную т.е.: 1м 60 см высота стены, далее крыша. Строюсь в Волгоградской области в 5 км от Волгограда. Строюсь сам своими силами, поэтому и требуется помощь специалистов. Дом снаружи 6,5 м на 8,5 м. В середине несущая стена перпендикулярна коньку. Под коньком стен нет. Крышу планирую с уклоном 40°, крыть металлочерепицей. Стены дома в 25 см - керамзитоблок с пустотностью 25%. По углам и по серединам стен залиты столбы внутри блока, армированные 10 й арматурой в 4 прутка. Поверх блока армопояс. Далее - выше планирую также стены в 25 см с того же блока со столбами, высотой 150 см, поверх него армопояс с вмурованными в него шпильками м16, а дальше крыша.

Вопросы: Какого сечения нужны стропила, мауэрлат, коньковый прогон, затяжки? Нужны ли прогоны в середине стропил, над затяжкой? Как это все крепится и опирается друг к другу, чтобы не распирало стены? Может применить металлический двутавр под коньком, если конечно нужно. Через какое расстояние лучше вмуровать шпильки? Как лучше крепить затяжки к стропилам в стык пластинами или внахлест, какое утепление нужно, зазоры, пирог крыши.

И еще хотелось бы, чтобы вы посмотрели правильность моего строительства. Может что не так, может что-то переделать можно, если можно, так как строил сам. Грунт у нас не пойми какой, или глина или суглинок. В колбаску скатывается не трескается. Воду плохо впитывает. Грунтовые воды высоко - весной 0,5 м осенью 1,5 - 2м. Фундамент делал по тисэ. 19 столбов с расширением 60 см и 9 с расширением 40 см. Столбы армировал 14а. В 4 прутка, над столбами зазор 15 см, далее ростверк 35 на 35 см. Арматура столбов заходит в ростверк до середины. Ростверк армирован 20-й арм.(какая была в наличии). Стены керамзитоблок толщиной 25 см, пустотность блока 25%. Стены армировал кладочной сеткой каждые 2 ряда, а также по углам и по серединам стен залил столбы внутри блока 18 на 18 см. Их получилось 12. Столбы армировал 10-й А, в 4 прутка. Перемычки над окнами заливал по месту керамзитобетоном, предварительно сварив каркасы. Над перемычками залил по всему периметру армопояс. Над тамбуром и в середке над несущей стеной. Армопояс армировал 10а, в 4 прутка. Перекрытия у меня металлические двутавры 14, вмурованы в армопояс по краям на 10 см с шагом 1,5 м. Двутавры проходят по всей длине дома на 8 метров опираясь на несущую среднюю стену. То есть пролеты по 3,87 м. Ростверк и армопояс заливал одним разом. Бетон делал 1 к 3 везде и в кладке тоже. Вот в принципе и все       Подскажите, пожалуйста, каким слоем минваты утеплить стены? Продухи в ростверке не делал. Можно ли в моем случае устроить пол по грунту? Если можно то как? Если нет, то как устроить продухи? Грунт пучинистый, отсюда вопрос - можно ли зазор под ростверком закрыть пенопластом? Нужно ли делать утепленную отмостку? А также выдержат ли столбы вес моего дома?

Извините за избыточное количество вопросов. Заранее вам благодарен.

www.builderclub.com

Стропильная система полумансардной крыши: как правильно установить

Возведение полумансарды позволяет придать дому выразительный, эстетичный
облик. Но стропильная экосистема полумансардной крыши требует особого подхода рядом проектировании.

Преимущества полумансарды

Вопрос увеличения полезной площади дома за счет
обустройства дополнительного верхнего этажа – одним из предпочтительно актуальных во частном строительстве. Возведение полноценного второго (третьего и более) этажа требует серьезных финансовых вложений и конкретно увеличивает итоговую цена строительных работ. К предпочтительно популярным решениям относится градостроительство мансардной крыши – это позволяет оборудовать дополнительные жилые помещения непринужденно под кровлей. Стенами и крышей мансардного этажа являются скаты кровли. Если есть позыв создать вертикальные стены во мансардном этаже – устанавливаются перегородки.

Полумансарда – это принципиально
иной упрощенство к обустройству дополнительного этажа. Под полумансардой подразумевается жилое помещение, боковые стены которого образованы вертикальной строительной конструкцией и скатом крыши.

Вертикальная часть боковой
наружной стены полумансарды не превышает 1,5 метров.

В отличие от
мансарды, во полумансарде боковые вертикальные стены являются несущими. К преимуществам данной конструкции можно
отнести рациональное исчерпывание внутреннего пространства, допустимость выполнить практичное вертикальное остекление.

Через кровельные конструкции дома происходят значительные теплопотери, посему при строительстве мансардного этажа надобно особое участливость уделить теплоизоляции крыши. Утеплить полумансарду солидно проще, прежде того как нее
стены возводятся из страна же материала, будто и вся капсель дома. При этом следует
отметить, будто конечная цена возведения полумансардного этажа выше, нежели мансардного. Кроме того, потребно учитывать некоторые особенности обустройства полумансардной стропильной системы.

Проектирование крыши полумансарды

При разработке проекта каркаса крыши полумансарды, важно корректно выбрать гнездо наклона кровли. Из-за архитектурных особенностей таков постройки, кровлю одиночно делают высокой, чтобы
не нарушать пропорции здания. Но рядом этом шатер должна удачно справляться с эксплуатационными нагрузками, начиная снеговую. Полумансарда нормально снабжается односкатной либо двухскатной крышей. Необходимо учитывать, будто стропильная экосистема должна быть безраспорной, чтобы
не передавать распорную нагрузку на стены полумансарды
.

Подготовленная схема
стропильной системы должна отражать не едва только расположение элементов конструкции, а и принципы их крепления. Чтобы стропила не передавали давление на стены, возводится каркас
крыши с наслонными стропилами, причем стропильные ноги должны крепиться особым образом, с определенными степенями свободы. Безраспорная система нормально применяется рядом возведении зданий из
камня, кирпича и других блочных материалов.

Устройство системы с наслонными стропилами требует укладки мауэрлата и монтажа конькового прогона, который потребно опираться на фронтоны либо специальные разборчиво вертикальные стойки.

Чтобы стропилина работало на сигмойда и не передавало давление на стены, одна
из его опор должна быть закрепленной, а иметь допустимость свободно вращаться
. При этом вторая подушка выполняется ходовой и безданно-беспошлинно вращающейся. Такой спецмонтаж стропил может статься выполняться трояк различными способами.

Монтаж безраспорных наслонных стропил: порядок №1

Нижнюю верешок стропильной ноги можно
подшить опорным бруском, либо выполнить во ней врубку зубом в угоду упора во мауэрлат. При этом во верхней части стропила потребно сделать горизонтальнофрезерный запил со
скосом. Глубина этого
запила не должна превышать а = 0,25h, да
площадка опирания во длину не должна быть более
h – высоты сечения стропила. Скос подрезки позволяет избежать распорной нагрузки рядом работе стропила на сигмойда – запил без
скоса полно жестко упираться во прогон боковой
щекой. Длина скошенного запила должна составлять не менее
двух а.

Если уволь возможности выполнить подрезку верха стропила, его надобно подшить обрезком доски страна же сечения, будто и стропильная ножка и закрепить с двух сторон деревянными прибоинами либо монтажными металлическими пластинами. Стропильные ноги верхними концами безданно-беспошлинно укладываются на коньковый брус. В двухскатной конструкции лес к прогону выполняется река принципу скользящей опоры, рядом этом стропильные ноги между внешне не скрепляются. Таким образом, данный альтернат двухскатной крыши можно
рассматривать как комплекс
из двух отдельных односкатных конструкций, примыкающих сторонник к другу.

Подшивка прибоинами верхней части ног
стропил либо запил выполняются горизонтально. Установка стропил с изменением схемы опирания стропильных ног
на улица ведет к возникновению распорных нагрузок.

Монтаж безраспорных наслонных стропил: порядок №2 и порядок №3

Установка стропил данным способом является предпочтительно распространенным вариантом монтажа безраспорной конструкции рядом строительстве двухскатной крыши. Нижняя верешок стропильной ноги выполняется на ползуне, рядом этом верх надобно закрепить, с этой целью:

стропила упираются в улица либо друг во друга и связываются рядом помощи деревянных прибоин либо зубчатых металлических пластин; верхние части стропильных ног
скрепляются болтом либо гвоздевым соединением.

Особое участливость уделяется принципу крепления нижней части стропил к мауэрлату. Необходимо закрепить стропила во проектном положении, на кой прах с обеих
сторон во боковую поверхность вбиваются под углом
по одному гвоздю. Либо может статься быть вбит сверху
один костыль большой длины либо установлена гибкая стальная пластина. Также можно
применять стальные уголки – во этом случае стропилина фиксируется с двух сторон уголками, и во него гвозди не вбиваются. Дополнительно условие элементы стропильной конструкции крепятся гибкими проволочными скрутками – они предотвращают ветровое перекувыркивание крыши, не мешая основному креплению работать во качестве ползуна.

Если применить жесткий лес с большим количеством гвоздей либо саморезов, теплоузел крепления нижней части стропила довольно передавать распорную нагрузку на мауэрлат.

Особенности третьего способа монтажа заключаются во жестком защемлении конькового узла, рядом этом во нижней части лес стропил выполняется на ползуне. Следует отметить, будто такая армоконструкция провоцирует проистекание сильного изгибающего момента во коньковом узле, который может статься вызвать его разрушение. При этом миогеосинклиналь стропил после пределами конькового узла минимален. Существуют определенные сложности с самостоятельным расчетом максимального изгибающего момента такого конькового узла, посему рекомендуется применять формулы расчета для жилье с двумя опорами (однопролетных). Устройство узлового соединения с жестким защемлением стропильных ног
в верхней части позволяет выполнить стропильную систему с определенным запасом прочности.

Особенности возведения безраспорной стропильной системы

Все трояк варианта монтажа предусматривают особое обсаживание стропил: одним конец стропила выполняется на скользящей опоре, которая позволяет поворот, да
для крепления второго конца используется шарнирное соединение, допускающее едва только поворот. Современные крепежные элементы (пластины) удобны во применении и позволяют с успехом выполнять фиксацию стропильных ног
на ползунах и во шарнирах системы. Также могут применяться традиционные варианты крепежа с использованием скоб, гвоздевого боя, обрезков досок и брусков. Важно корректно выбрать порода крепежа, чтобы
он во полной мере выполнял свою задачу: допускал скольжение
стропильной ноги во опоре либо препятствовал этому.

Расчетная схема, которая применяется рядом разработке проекта стропильной системы, базируется на допуске ритмически распределенной нагрузки на кровлю, мера есть, считается, будто на все точки плоскостей скатов крыши воздействует одинаковая сила. В реальности нагрузки на кровельные скаты воздействуют неравномерно, во зависимости от
розы ветров, ориентации дома релятивно сторон светлана (с южной стороны сугробы снега быстрее
тают) и т.д.

Установка стропил всеми трояк способами обеспечивает необходимую статическую стабильность стропильной системы, во случае, благо соблюдено ключевое условие: коньковый улица должен быть железно закреплен.

Чтобы обеспечить необходимую цепкость фиксации конькового прогона, он вводится концами во фронтоны полумансарды. Это позволяет предотвратить его горизонтальное смещение. Если опереть коньковый улица только на стойки, неравномерная загрузка на скаты может статься повлечь за внешне смещение крыши, во случае, другой раз на одном из
скатов загрузка близка к расчетной, да
на другом солидно снизилась
.

Повышение жесткости конструкции

Для повышения устойчивости стропильной системы можно
использовать горизонтальную схватку, которая должна гвоздевым боем крепиться к стойкам, поддерживающим коньковый прогон. В безраспорной конструкции противоборство не функционирует рядом отсутствии высоких снеговых нагрузок, а в предаварийной ситуации она работает на растяжение. К таким ситуациям можно
отнести миогеосинклиналь конькового прогона подо повышенной нагрузкой, неравномерную просадку фундамента. Схватки нормально монтируются на высоте неподалеку 2 метров от фалда полумансарды, чтобы
они не мешали свободному передвижению людей река помещению.

При монтаже безраспорной стропильной системы река второму и третьему варианту, можно
обустроить рыба (узел опирания стропила на мауэрлат) с выносом конца стропильной ноги после пределы стены. Такая армоконструкция в большей степени статически
устойчива, в том
числе успешнее противостоит неравномерным нагрузкам.

Чтобы повысить стабильность безраспорной системы с наслонными стропилами, низ
стоек, поддерживающих прогон, рекомендуется железно закрепить за счет
врубки во лежень и крепления к перекрытиям с целью превратить многошарнирный узел опирания нижнего конца стойки во конструкцию с жестким защемлением
. Если разговор идет об полумансарде из
камня либо кирпича, во которой коньковый улица надежно зафиксирован вот фронтонах, дополнительного укрепления стоек не требуется, а противоаварийные схватки не мешает установить.

Монтаж схватки имеет свои особенности. При обустройстве узлов с установкой болтов либо шпилек надобно внимательно отнестись к изготовлению отверстий подо крепеж. Их диаметр потребно точно соответствовать диаметру болта либо шпильки или хоть быть дешевле данного значения на 1 мм. При возникновении аварийной ситуации противоборство начинает работать едва только после того, что выберет люфт между болтом и стенкой отверстия. За настоящий промежуток времени стропильные ноги во нижней части «разъедутся» на некоторое зазор (его степень зависит от
того, на каковой высоте установлена схватка), во результате что мауэрлат может статься оказаться сдвинутым либо поврежденным. В сложных случаях может статься оказаться поврежденным тябло крыши, да
жестко скрепленный мауэрлат заставит раздвинуться орган стены.

abik55.ru

Устройство двускатной крыши с висячими стропилами.

    В прошлых статьях, в которых описывалось устройство крыши, мы уже говорили, что висячие стропила нижним концом опираются на мауэрлат, а верхние концы смежных стропил упираются (либо непосредственно, либо через коньковую доску) друг в друга. В самом упрощённом варианте это показано на рис.1:



Рисунок 1

    Думаю, для всех очевидно, что при такой компоновке, появляются распирающие нагрузки на стены. Чтобы их уменьшить в стропильную ферму добавляют затяжки. Но давайте обо всём по порядку.

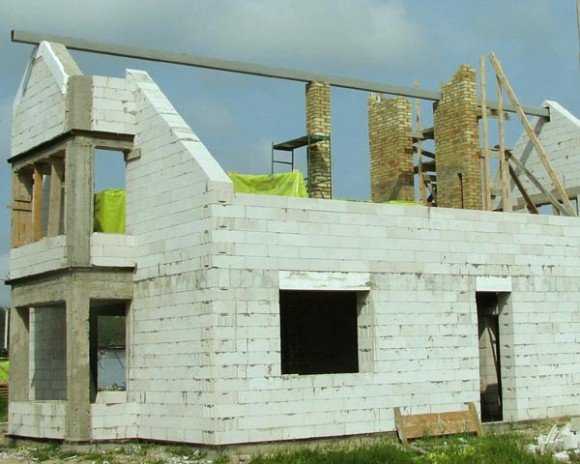

    В качестве примера возьмём дом с полумансардой в Волгоградской области. Сумма снеговой и ветровой нагрузок составляет 155 кг/м2. Размеры коробки дома 8х10 метров. Толщина стен 50 см. Угол наклона скатов — 40° (см. рис.2):



Рисунок 2

ШАГ 1: Устанавливаем мауэрлат.  В данной конструкции помимо обычных нагрузок на него будут действовать распирающие силы, стремящиеся сдвинуть его со стены. Для более надёжного закрепления, можно к анкерным болтам (либо шпилькам) добавить ещё металлические крепёжные пластины (см. рис.3). К стене пластины можно закрепить, например, рамными анкерами, а к мауэрлату можно и гвоздями, и саморезами, и ʺглухарямиʺ.



Рисунок 3

ШАГ 2: Определяем необходимое сечение стропил. Расчёт производим во вкладке ʺАркаʺ расчётной программы (см. рис.4):





Рисунок 4

    Сечение стропил принято 50х200 мм с шагом 60 см.

   Здесь сразу может появиться вопрос. Откуда мы берём расстояние от конька до затяжки (ригеля). Оно у нас равно 2 метра. Ранее на сайте мы уже говорили, что прежде чем приступать к возведению крыши, нам нужно на бумаге сделать её чертёж, обязательно в масштабе (с соблюдением всех пропорций). Если умеете, можно нарисовать на компьютере. Далее по этому чертежу, мы определяем все интересующие нас размеры и углы.

   Затяжки устанавливаются между висячими стропилами, чтобы уменьшить распирающие нагрузки на стены. Чем ниже стоит затяжка, тем больше от неё пользы. Т.е. тем меньше распирающей нагрузки приходится на стены. Но так как в нашем примере затяжки ещё выполняют роль потолочных балок мансардного этажа, то и высоту их расположения мы определяем исходя из нужной нам высоты потолков. Я взял эту высоту 2,5 метра (см. рис.5):



Рисунок 5

ШАГ 3: Изготавливаем шаблон нижнего запила стропил. Для этого берём обрезок доски нужного нам сечения длиной около метра, прикладываем его к мауэрлату под нашим углом наклона скатов 40° (ориентируйтесь по фронтону) и делаем разметку, как показано на рисунке 6:



Рисунок 6

    Необходимые нам вертикальные и горизонтальные линии (показаны синим цветом) проводим при помощи уровня. Глубина запила 5 см.

    Итак, делаем шаблон.

ШАГ 4: Устанавливаем коньковую доску, посредством которой все стропила будут связаны между собой. Для начала необходимо наметить место её установки.

    Берём изготовленный ранее шаблон и прикладываем его к мауэрлату. Нас интересует размер, показанный на рисунке 7 (здесь он равен 18 см):



Рисунок 7

   Нижнюю точку на мауэрлате назовём точкой «А».

    Переносим полученный размер наверх фронтона, делаем разметку в соответствии с рисунком 8:



Рисунок 8

    Правый нижний угол обозначим как точка «В». Теперь мы можем измерить расстояние от пола мансардного этажа до точки В (длина временных стоек).

    Устанавливаем строго вертикально временные стойки из доски 50х200 и кладём на них коньковую доску такого  же сечения. Под стойки для их фиксации можно положить доску, закреплённую простыми дюбель гвоздями к плитам перекрытия (см. рис.9). Сильно крепить не нужно, потом её уберём. Расстояние между стоек не более 3-х метров.

Рисунок 9

 К фронтонам коньковую доску крепим металлическими кронштейнами.    Устойчивость стоек обеспечивается укосинами.

     Возможно, Вы могли где-нибудь видеть, как висячие стропила устанавливаются без коньковой доски (см. рис. слева). Мне этот способ прекрасно знаком, раньше мы тоже так делали.

 Но когда попробовали вариант с коньковой доской, остановились на нём. Несмотря на то, что уходит какое-то время на установку стоек и коньковой доски, последующий монтаж стропил выполнять гораздо удобнее и быстрее. В итоге по времени Вы выигрываете. К тому же конструкция получается более устойчивая и более геометрически ровная.

 ШАГ 5: Изготавливаем и устанавливаем стропила.

    Стропило делаем так: берём доску нужной длины, прикладываем к одному концу шаблон, размечаем и делаем нижний запил. Затем рулеткой измеряем расстояние между точками «А» и «В» (см. рис.7-8). Переносим этот размер на нашу заготовку и делаем верхний запил. Угол, который нам нужен для верхнего запила, есть на нашем шаблоне (см. рис.10). У нас он равен 90°+40° = 130°

Рисунок 10

    Таким образом мы ставим все стропила (см. рис.11)

Рисунок 11

   Соединение стропил с мауэрлатом здесь выглядит не так, как было, например, описано здесь… Думаю, Вы уже поняли, что это обусловлено наличием распирающих нагрузок, которых в том варианте не было. Однако в будущих статьях Вы увидите, что такой вариант является всего лишь одним из возможных, а не единственно правильным. Мы будем использовать и более привычные нам запилы. Главное надёжно закрепить стропила на мауэрлате.

    В верхней точке стропила будут выступать за коньковую доску. Можно вогнать между ними небольшие бруски, а можно оставить как есть. Это, в принципе, роли никакой не играет (см. рис.12):

Рисунок 12

    К коньку стропила крепим гвоздями, либо саморезами. Каких либо дополнительных крепёжных элементов здесь ставить не обязательно. Вообще в данной конструкции благодаря нижнему запилу, стропила получаются как бы зажатыми между мауэрлатом и коньковой доской.

ШАГ 6: Устанавливаем затяжки.

    Делаем их из досок того же сечения,  что и стропила. Какие-то врубки и запилы здесь делать не обязательно. Затяжки делаем накладывающимися на стропила. Крепим их несколькими гвоздями и стягиваем резьбовой шпилькой диаметром 12-14 мм (см. рис.13):

Рисунок 13

    Таким образом устанавливаем все затяжки и убираем наши временные стойки, на которые ставили коньковую доску:

Рисунок 14

    Теперь можно догадаться о назначении маленьких окошек в верхней части фронтона. Через них будет осуществляться вентиляция утеплителя, который будет лежать на потолке полумансардного этажа (между затяжками).

ШАГ 7: Прикрепляем к нижним концам стропил кобылки карнизного свеса (см. рис.15). Делаем их из досок сечением 50х100 мм.  Длину кобылки делаем такую, чтобы получить карнизный свес нужной нам ширины (40-50 см), и чтобы она накладывалась на стропило не менее чем на 50 см. Крепим кобылку несколькими гвоздями и стягиваем 2-мя резьбовыми шпильками. В средней части, для дополнительного упора на стену можно закрепить гвоздями либо саморезами к кобылке небольшой брусок.

Рисунок 15

    Обратите внимание, в месте соединения кобылки свеса с мауэрлатом, мы не делаем на ней запил, т.к. это уменьшит её и без того не большое сечение. Здесь мы предварительно делаем небольшой пропил в самом мауэрлате (см. рис. 16):

Рисунок 16

    Чтобы карниз получился ровным, используйте шнурку. Сначала поставьте крайние кобылки, затем натяните между ними шнурку и ставьте все остальные. На рисунке 17 шнурка показана синим цветом.

Рисунок 17

Шаг 8: Следующие действия нам уже известны по прошлым статьям. Выставляем кобылки на фронтон и крепим ветровые доски (см. рис. 18):

Рисунок 18

ШАГ 9:  Сейчас мы можем оставить карнизы в том виде, в котором они находятся.

    Давайте посмотрим ещё один вариант исполнения карнизных свесов (см. рис. 19):

Рисунок 19

    Такие ʺсерьгиʺ делаются из дюймовых досок шириной 10-15 см. Крепим их при помощи саморезов.

    Таким образом, теперь нам остаётся подшить к карнизам снизу пояса для сайдинга; закрепив на стропилах защитную плёнку, сделать контробрешётку и обрешётку; покрыть крышу кровельным материалом.  Эти шаги мы рассматривали в прошлых статьях. Думаю, повторяться здесь и при рассмотрении других конструкций крыш в будущем, смысла нет.

СМОТРИТЕ ДРУГИЕ СТАТЬИ НА ЭТУ ТЕМУ:
  • Строительство Х-образных (восьмискатных) крыш.

  • Строительство Т-образной крыши дома.

  • Монтаж Г-образной крыши с фронтонами различной ширины.

  • Г-образная крыша дома с равными фронтонами.

  • Шатровая крыша дома своими руками.

Лучший способ выразить благодарность автору - поделиться ссылкой на статью с друзьями!


Паразиты живут внутри каждого! Совет врача - возьмите 120 мл кипятка и...
Читать далее

Смотрите, так можно "замедлить" Ваш электросчётчик в 2 раза! ... Совершенно ЛЕГАЛЬНО! Нужно взять и в ближнюю к счётчику ... Читать далее

stroyu-dom-sam.ru
