Стропильная система полувальмовой крыши: преимущества и недостатки

Известен данный вариант под названием «голландская кровля», что объясняется его очень широкой распространенностью в Нидерландах. Его основной отличительной особенностью является наличие укороченных вальм и трапециевидного фронтона. Из-за этого данная кровля становится чем-то средним между двух- и четырехскатным вариантом. Благодаря такому слиянию она приобретает преимущества сразу двух видов кровли, что делает ее намного привлекательнее прочих разновидностей.

Особенности конструкции стропильной системы полувальмовой крыши: плюсы и минусы

Включает в себя стропильная система полувальмовой крыши два самых часто возводимых вида кровли. Данная модификация позволила расширить список преимуществ такими особенностями:

1. Чердачное помещение.

Благодаря своей конструкции такая разновидность позволяет использовать данное помещение не только в качестве подсобного. После проведения гидро- и теплоизоляционных работ его можно будет использовать как полноценный этаж с жилыми комнатами.

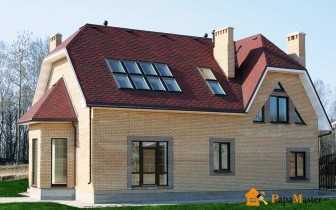

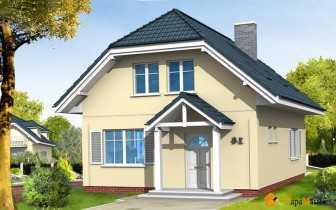

дом с полувальмовой крышей

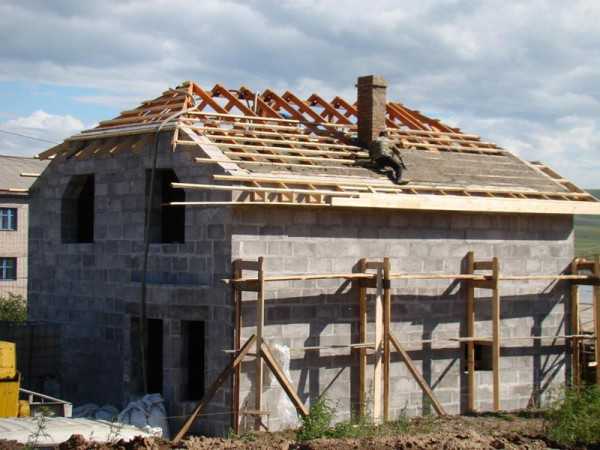

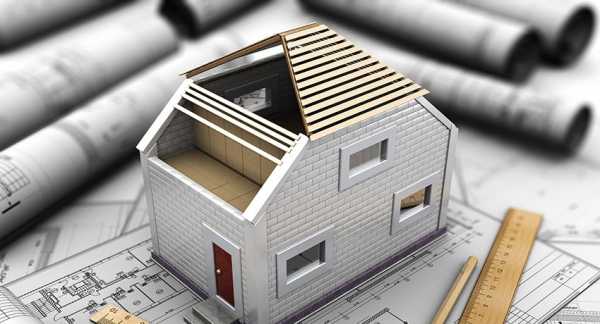

стропильная система полувальмовой крыши



2. Противостояние ураганным порывам ветра.

Исключение из конструкции схождений плоскостей под острым углом придает ей более обтекаемую форму. Поэтому она намного лучше выдерживает сильные порывы ветра, потоки воздуха плавно «огибают» ее проходя вдоль площадок, а не «врезаются» прямо в них.

3. Подгонка конструкции под индивидуальные требования.

В целом, такой особенностью обладают все виды кровли и этот вариант не исключение. В зависимости от погодных условий в месте расположения постройки, она будет возводиться либо под более крутым углом с укороченной длинной свесов (для снежных зим), либо под более пологим углом и с удлиненной длинной свесов (для мягких зим).

4. Сложность монтажных работ.

Такая конструкция не относится к группе наиболее сложно возводимых вариантов. Хотя и имеет свои конструктивные особенности, которые немного усложняют задачу монтажа. А расход материалов в этом случае средний.

Рассматриваемая стропильная система полувальмовой крыши не имеет отличительных недостатков в своей конструкции. Незначительные имеющиеся у нее минусы могут быть отнесены к любой разновидности кровли. Поэтому на окончательный выбор определенного варианта они не способны повлиять.

ЧИТАТЬ ПО ТЕМЕ:

Сложность исполнения и величие стропильной системы многощипцовой крыши.

Процесс сборки каркаса данной разновидности кровли

Не смотря на то, что стропильная система полувальмовой крыши состоит из двух частей, которые относятся к разным типам кровли, монтаж ее каркаса не так уж и сложен. Проходит данный процесс следующим образом:

1. На боковых стенах здания и на верхней горизонтальной линии фронтона укладывается сейсмопояс. В него (перед укладкой мауэрлата) закладывается двухслойная гидроизоляция. Наиболее часто в этом случае берется обычный рубероид.

пример строительства полувальмовой крыши этапы 1-5

этапы 6-9

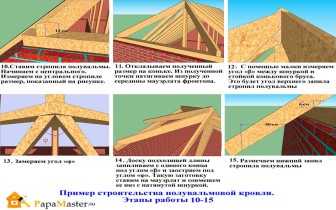

этапы 10-15

этапы 16-19



2. При заливке сейсмопояса в него устанавливаются шпильки, на которых будут зафиксированы основные горизонтальные балки. Учтите, что они не должны располагаться в тех местах, на которые будут опираться в последующем времени стропила. В противном случае будет ослаблена крепость конструкции.

3. Далее надевается на выступающие металлические прутья мауэрлат. Отдельные сегменты связываются друг с другом методом шип-паз.

4. Посередине вдоль здания должна быть размещена либо несущая стена, либо другой вид опор. На них укладывается лежень. На нем устанавливаются горизонтальные подпорки для монтажа конькового бруса. Расстояние между фронтонами и сторонами конькового бруса выбирается на свое усмотрение, но наиболее часто оно равняется половине длины верхней горизонтальной линии фронтона.

5. После закрепления конькового прогона переходят к монтажу боковых наклонных брусьев. Верхние их края упираются в прогон, а нижние – в горизонтальный опорный брус. Подгонка стыка осуществляется на месте, либо выполняется при помощи выделки шаблона. Длина элементов всегда берется с запасом, чтобы не возникло проблем из-за ее нехватки (проще просто срезать излишек).

6. Верхние края наклонных брусьев срезаются под углом и прислоняются к прогону, фиксируются при помощи гвоздей. На нижних краях вырезаются пазы, после чего окончательно фиксируются при помощи металлических уголков.

7. После установки боковых элементов монтируются угловые. Их нижний край располагается вровень с краем мауэрлата. Затем диагональный брус наращивается дополнительно под монтаж свеса.

8. Наклонные детали полувальмы начинаются устанавливаться с центра площадки. Центральная деталь упирается об точку схождения угловых наклонных элементов. Все остальные детали будут верхними краями упираться в плоскость угловых стропил и размещаться на равном расстоянии друг от друга.

9. Практически завершающим этапом обустройства каркаса будет монтаж карнизных кобылок на наклонных сторонах фронтона. Затем они соединяются между собой ветровыми досками.

К последнему финишному этапу возведения кровли относятся работы связанные с монтажом обрешетки, а также зашивке ее кровельными материалами. Помните, что выбор материала зависит от угла наклона скатов. На более пологие плоскости монтируются рулонные и мягкие материалы, на более крутые наклоны – жесткие и тяжелые (к примеру, металлочерепица).

papamaster.su

особенности конструкции и монтажа – Советы по ремонту

В современном строительстве практикуется монтаж нескольких типов крыш, различных по своему внешнему виду и конструкции. Один из самых популярных и эстетических – голландская. Стропильная система полувальмовой крыши может быть выполнена как с двумя, так и с четырьмя скатами. Подробно рассмотрим все особенности такой конструкции и способы самостоятельного монтажа полувальмовой крыши.

Стропильная система является основой кровли

Полувальмовая крыша для жилого дома

Все скатные крыши имеют одну общую особенность – наличие чердачного помещения, которое при должной отделке можно использовать как жилое. Такая конструкция позволяет значительно расширить жилое пространство без пристройки. Полувальмовая крыша также обладает отличными техническими характеристиками: выдерживает мощные ветровые нагрузки и обеспечивает надежную защиту фронтов дома от осадков.

В зависимости от особенностей конструкции, полувальмовые крыши разделяют на два основных типа:

• полувальмовая двухскатная крыша;
• полувальмовая четырехскатная крыша.

Фото домов с полувальмовой крышей в большом количестве представлены как на специализированных сайтах, так и на строительных форумах.

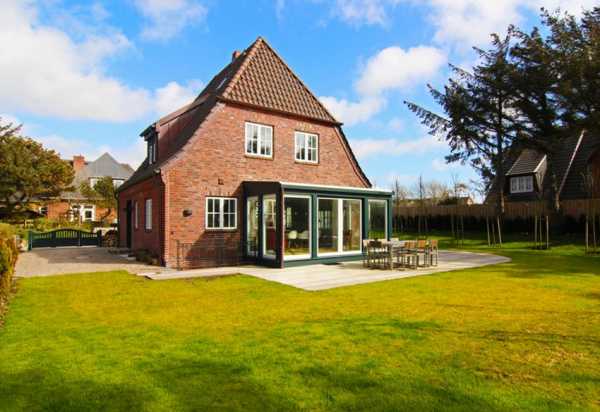

Дом из красного кирпича с полувальмовой крышей

Преимущества и недостатки полувальмовой крыши: фото красивых домов

Что отличает полувальмовую крышу от вальмовой? У вальмовой крыши два больших ската имеют форму трапеции, а скаты поменьше – форму треугольников. В полувальмовой крыше все устроено немного иначе, и линия ската приобретает ломаную форму.

Конструкция такой ломаной крыши во многом зависит от формы самого дома, наличия или отсутствия жилого помещения на чердаке, типа кровельного материала, которым будет покрыта поверхность, и даже климатических особенностей региона.

Причем решающую роль в создании конструкции играет именно климат, ведь в регионах со снежными зимами осадки будут особенно сильно скапливаться на поверхности ската, образуя своеобразную «снежную шапку». Поэтому для такой местности более актуальны кровли с крутым скатом и минимальными свесами. Если снежные заносы – неактуальная проблема, то вполне допустим и минимальный угол наклона.

Интересный вариант использования полувальмовой крыши с тростниковым покрытием

Среди преимуществ полувальмовой крыши выделяют:

• наличие дополнительного помещения, которое может быть использовано как жилое или чердачное;
• эстетичный внешний вид, с возможностью необычного оформления дома за счет создания оригинальной формы конструкции;
• надежная защита дома от влияния погодных условий: снега, дождя, сильного ветра.

Полезный совет! Для того чтобы увеличить полезную площадь чердачного помещения, можно использовать конструкцию с разными углами наклона ската.

Среди недостатков полувальмовой кроши стоит отметить:

• наличие определенных трудностей в процессе строительства: большое количество ребер, подкосов и упоров делает возведение стропильной системы длительным и трудоемким процессом;

Жилой дом, крыша которого покрыта керамочерепицей

• в процессе строительства такой достаточно сложной конструкции расходуется не только большее количество сил, но и материалов;
• процесс укладки кровельного покрытия также приобретает некоторые сложности.

Но, несмотря на недостатки, дома с полувальмовой крышей смотрятся неповторимо. Все трудности и расходы стоят того, чтобы придать кровле оригинальный и запоминающийся внешний вид. Если вас не пугает сложный монтаж стропильной системы, можно смело приступать к работе. Среди фото частных домов, полувальмовые крыши встречаются достаточно часто, так что подобрать понравившийся вариант будет несложно.

Мансардная полувальмовая крыша

Под мансардной крышей подразумевают конструкцию, которая имеет две вершины, в форме срезанных треугольников. Если дом имеет квадратную форму, то крыша получится пирамидальной. Такой тип крыши обладает повышенной прочностью. На прямоугольных домах мансардная кровля имеет две треугольные стороны и две трапециевидные. Располагаются скаты под одинаковым наклоном, что позволяет монтировать их симметрично осевым балкам.

Четырехскатная полувальмовая крыша

Для этого типа кровли характерны следующие преимущества и недостатки:

• повышенная прочность позволяет использовать эту конструкцию в регионах с экстремальными климатическими условиями, например, на берегу моря или мест, для которых характерны сильные ветра;
• эстетичный внешний вид позволяет такой кровле выглядеть уместно на фоне абсолютно любого пейзажа;
• низкий профиль обеспечивает повышенное противостояние крыши вибрациям;
• из-за формы конструкции могут возникнуть определенные сложности с чисткой и ремонтом поверхности;
• чердачное помещение полувальмовой крыши можно использовать для обустройства жилых комнат;
• необходимо продумывать дополнительную принудительную вентиляцию, что влечет за собой расходы.

Для полувальмовой крыши с мансардой используется кровля из металлочерепицы

Как устроена стропильная система полувальмовой крыши: схема и фото примеры

Как и любая другая кровельная конструкция, полувальмовая крыша состоит из множества слоев, которые один за другим накладываются друг на друга. Среди этих конструктивных элементов можно выделить:

• стропильная система, которая выполняет роль основания для удерживания всех элементов;
• мауэрлат – нижняя опорная балка для стропил;
• материалы, обеспечивающие тепло-, гидро- и пароизоляцию крыши;
• кровельное покрытие, которое обеспечивает механическую защиту.

Сама стропильная система также имеет несколько составляющих элементов: конек, стропильные ноги, стойки, подкосы, обрешетку и многое другое. Каждый из этих элементов выполняет свою функцию, обеспечивая крыше дополнительную жесткость и прочность. Это особенно важно при создании полувальмовой мансардной крыши.

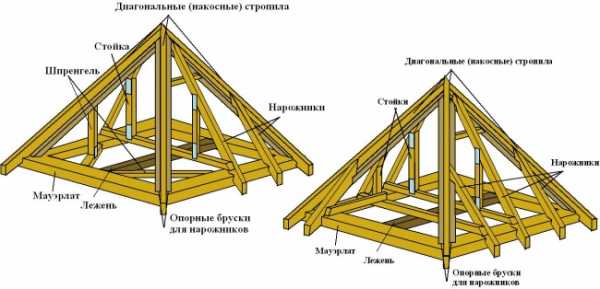

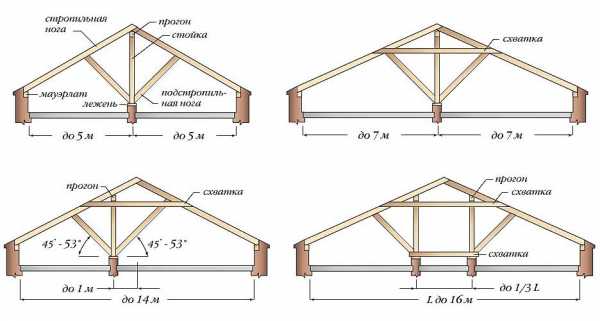

Схема устройства полувальмовой крыши и стропильной системы

Монтаж полувальмовой крыши стоит начинать с укладки мауэрлата на несущие стены дома. Для кирпичных строений устанавливают армированный пояс, который обеспечивает дополнительную прочность и равномерно распределяет нагрузку. На этапе бетонирования в него вставляются вертикальные шпильки, изготовленные из оцинкованного металла. Мауэрлат крепится к армированию путем насаживания.

Длина шпилек должна быть достаточной, чтобы обеспечить выступ из бруса на 2–3 см. Шаг крепления при этом должен составлять 120 см. Минимальный диаметр арматуры, используемой для крепления брусьев, составляет 10 мм.

Полезный совет! Располагать шпильки стоит таким образом, чтобы они находились между стропилами и в дальнейшем не усложняли процесс работы.

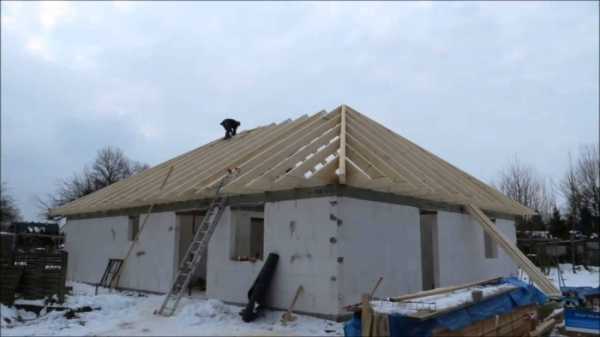

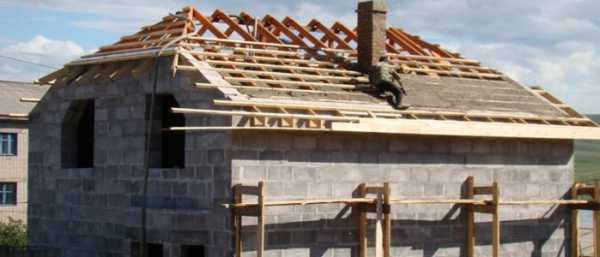

Монтаж стропильной системы на несущие стены дома

Для защиты армированного пояса, его покрывают минимум двумя слоями рубероида и только после этого насаживают брус на шпильки. Как это сделать, можно посмотреть на чертежах. Полувальмовая крыша благодаря этому этапу получается более долговечной.

Выбор и установка мауэрлата – один из важнейших этапов подготовительных работ. Сечение бруса, используемого для этой цели, должно быть 150×150 мм или в крайнем случае 100×150 мм. Все необходимые отверстия просверливаются на земле, после чего древесину обрабатывают специализированными антисептическими средствами для защиты от воздействия влаги и развития грибков.

Стропильная система полувальмовой крыши: основы монтажа

Устройство полувальмовой крыши включает в себя монтаж конька, стропил (как накосных, так и диагональных) и крепежных изделий, например, металлических скоб и специальных врубок.

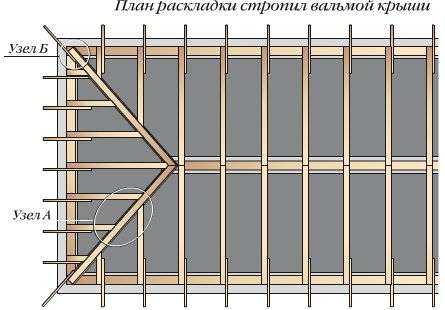

Схема стропильной системы с использованием двойных досок для лучшей фиксации

В идеале, диагональные стропила должны представлять собой продолжение конька, который вверху как бы разделяется на две части и сходит вниз к углам дома. К диагональным стропилам крепятся и нарожники, что заставляет эти элементы принимать на себя всю основную нагрузку и вес конструкции. Именно поэтому для их изготовления используют двойные доски 50×150 мм, обеспечивая таким образом усиленную основу.

Благодаря этому, несущая способность накосных стропил увеличивается, что позволяет использовать длинные целые балки для очень больших крыш. Кроме того, для диагональных и рядовых стропил могут использоваться одни и те же доски, что дает возможность облегчить процесс работы.

Полезный совет! Оставшееся под коньком пространство лучше не заполнять монтажной пеной. Так не будет нарушена циркуляция воздуха, и вероятность прогнивания деревянной части конька значительно снизится.

Соединение стропил с помощью металлических скоб обеспечивает дополнительную жесткость конструкции

Когда этап установки накосных стропил окончен, и все элементы надежно скреплены с мауэрлатом и коньковым брусом, самое время начать установку рядовых стропил. Верхней частью они будут упираться в конек, а нижней в мауэрлат. Перед началом работы обязательно ознакомьтесь с доступными проектами домов с полувальмовой крышей.

Полезный совет! Расстояние между стропилами должно учитывать ширину теплоизоляционного материала, который вы будете использовать.

Для того чтобы конструкция получилась устойчивой, на обоих концах стропил делают вырезки. Это позволяет зафиксировать элементы. В качестве дополнительного крепления используют металлические скобы и накладки-уголки. Если крыша дома очень длинная, то обязательно нужно создать дополнительные упоры в виде подкосов. Для подпорки диагональных стропил используют шпренгельные фермы.

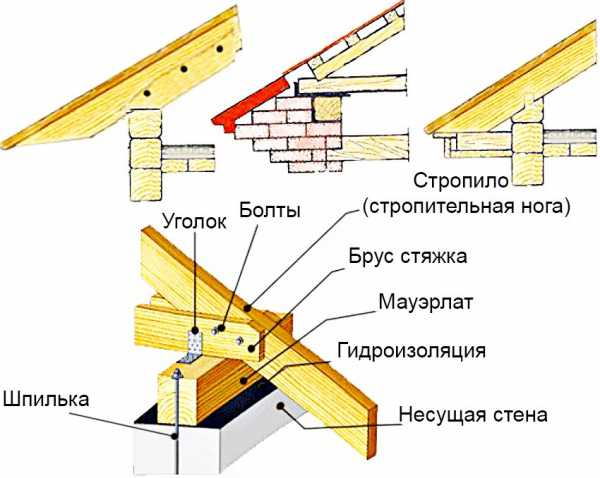

Способы соединения мауэрлата со стропильной ногой

Если плита перекрытия изготовлена из железобетона, то все упорки и стойки можно опирать прямо на нее. В противном случае необходимо установить на балки перекрытия дополнительные затяжки, иначе конструкция полувальмовой крыши получится ненадежной.

Полезный совет! Все деревянные элементы крыши перед установкой обязательно нужно обработать не только антисептиком, защищающим древесину от влаги, но и противопожарной жидкостью.

Как сделать полувальмовую крышу своими руками: расчет количества стропил и шага между ними

Для того чтобы стропильная система получилась надежной и на протяжении многих лет полноценно функционировала, перед началом работ необходимо провести расчеты, которые станут основой для монтажа. В качестве примера можно использовать фото полувальмовой двухскатной крыши при ширине дома 9 метров.

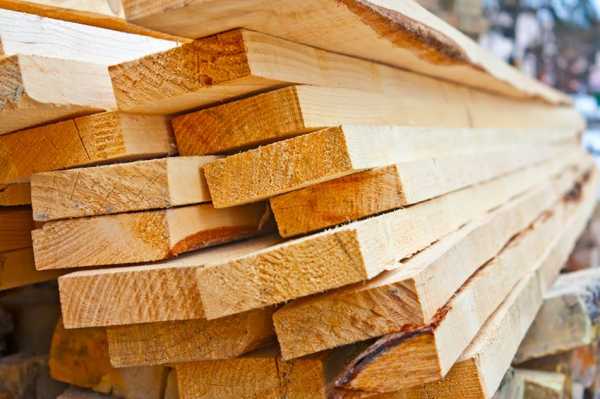

Для стропил используются доски размером 50 на 150 мм

Шагом называют расстояние между двумя стропильными ногами, и обычно для жилых загородных домов этот показатель колеблется в пределах 0,6–1 м. Это зависит от многих факторов, поэтому производить расчеты нужно индивидуально исходя из собственных показателей. Для вычисления требуемого количества стропил используйте следующий алгоритм:

1. Измерьте длину ската крыши и разделите на требуемый коэффициент шага между элементами.
2. Затем к полученному результату прибавьте единицу, полученное число округлите в сторону большего значения. Это и будет то количество стропильных ног, которое необходимо для отделки одного ската крыши данной длины.
3. Если всю длину ската разделить на полученное целое число, то в результате вы получите расстояние, которого необходимо придерживаться между осями стропил (это и есть шаг стропил).

Полезно знать, что хотя в идеале ось и должна проходить через центр стропил, на практике допустимы погрешности, в зависимости от изменений угла ската поверхности будущей крыши. Это хорошо видно на фото полувальмовой двухскатной крыши.

Перед началом работы необходимо посчитать точное количество используемых балок исходя из проекта

Рассмотрим в качестве примера такой расчет: длина кровельного ската равна 16 м. При этом шаг между стропилами будет составлять 0,6 м. Исходя из вышеизложенного алгоритма, 16 ÷ 0,6 + 1 = 27,66 = 28. Это означает, что для ската длиной в 16 м нам понадобится 28 стропил.

Полезный совет! Ширина стропильного шага напрямую зависит от угла наклона крыши. Так, чем больше крутизна крыши, тем больший шаг стропил должен быть выдержан. Это связано с тем, что распределение нагрузки на крутых крышах происходит неравномерно, и в большей мере припадает на несущие стены.

Как вариант можно воспользоваться для расчетов специальными онлайн-калькуляторами, хотя намного лучше, если у вас будет план или чертеж полувальмовой крыши своими руками, ведь имея наглядный пример намного проще проводить расчеты и работы.

Чертеж полувальмовой крыши в соответствии с индивидуальными требованиями

Монтаж полувальмовой крыши: завершающие этапы строительства

Когда все деревянные элементы уложены и закреплены, остается только побеспокоиться о тепло-, паро- и гидроизоляции крыши. Для этого делается обрешетка, а сверху раскатывается выбранный материал.

Сложно сказать, каким именно материалам лучше всего отдать предпочтение, но в вопросе пароизоляции однозначно хорошо выполнит свою функцию алюминиевая фольга. При помощи строительного степлера фольга крепится к стропилам таким образом, чтобы глянцевая сторона была обращена внутрь, то есть в чердачное помещение.

Для утепления чаще всего применяют синтетическую вату (минеральную или каменную), которая продается в рулонах или матах. Утеплитель выкладывается в промежутки между стропилами и накрывается слоем гидроизоляции. Раньше для этой цели использовали рубероид, но сегодня он уступил свое место диффузионной мембране.

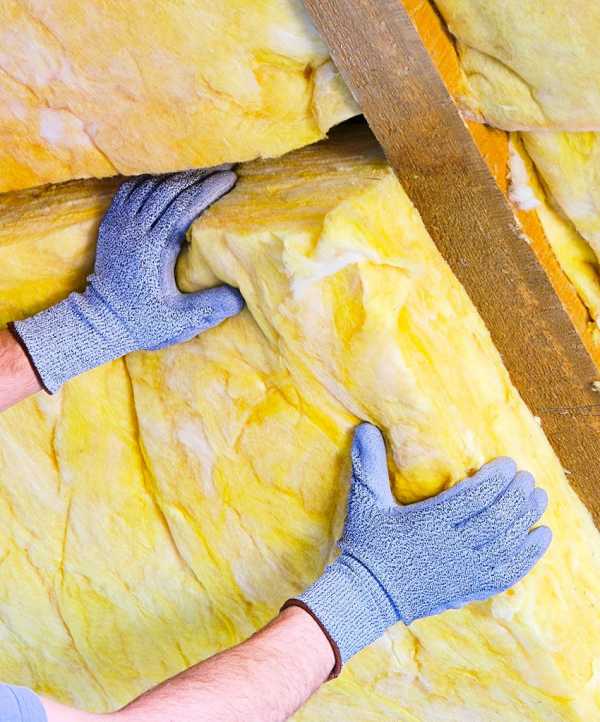

Между стропил укладывается утеплитель, чаще всего используется минеральная вата

Если пространство под коньком кровли не было заделано, то естественная вентиляция не позволит грибкам и плесени развиваться внутри «пирога».

Конечно, в вопросах монтажа двускатная полувальмовая крыша значительно превосходит четырехскатную благодаря более простой конструкции и меньшим затратам на монтаж. Но если говорить о конечном результате, то ничто не может сравниться со сложной красотой четырехскатной крыши. Фото полувальмовой четырехскатной крыши хорошо демонстрируют всю красоту такого решения.

И при всем этом, второй вариант дает намного больше пространства для оборудования чердачного помещения, обустроить которое помогут инструкции, фото и видео стропильной системы полувальмовой крыши, предоставленные в интернете.

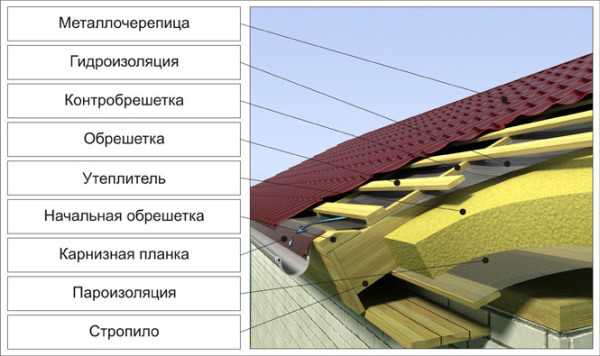

Завершающим этапом будет гидроизоляция и монтаж кровли

Выбор кровельного материала для полувальмовой крыши

Немалое значение в создании красивой и надежной крыши играет выбор кровельного материала. Рассмотрим несколько наиболее популярных решений, и то, насколько они соответствуют требованиям.

В процессе монтажа и эксплуатации, кровельному покрытию приходится сталкиваться с целым рядом внешних факторов, которые по-разному влияют на него. Среди них: осадки, сильные ветра, «снежные шапки», воздействие ультрафиолета и значительные температуры. Осуществлять подбор подходящего материала следует, руководствуясь этими данными.

Асбестоцементные листы, или шифер, – недорогой и достаточно долговечный кровельный материал. Он обладает целым рядом преимуществ, таких как пожаробезопасность, высокая сопротивляемость перепадам температуры, устойчивость к коррозиям и развитию плесени и грибков. Шифер никогда не сгниет и не потеряет свой внешний вид на солнце. Для придания более эстетичного внешнего вида и повышения технических характеристик асбестоцементные листы можно окрашивать.

Шифер является достаточно стойким кровельным материалом

Для полувальмовой крыши этот материал мало подходит по двум причинам:

• такое недорогое покрытие не будет смотреться выигрышно на столь сложной конструкции;
• шифер достаточно хрупкий материал и его точная нарезка займет немало времени и усилий.

Металлочерепица – также вполне доступный по цене материал, но при этом куда более привлекательный. Длительный срок эксплуатации (до 30 лет с учетом обслуживания) и отличные технические характеристики сделали это покрытие лидером в своей ценовой категории. Материал совершенно не боится температурных перепадов или механических нагрузок. А широкая цветовая гамма, представленная на рынке, позволяет подобрать оттенок на любой вкус.

Главный плюс металлочерепицы – это ее малый вес и, соответственно, небольшая нагрузка на стропильную систему полувальмовой крыши.

Металлочерепица — оптимальный вариант по соотношению цены и качества

Из недостатков этого материала можно выделить цельность листов, обрезание которых для полувальмовой крыши требует определенного мастерства и сноровки. И, конечно, очень низкий показатель звукоизоляции. Ведь всем нам знаком звук дождевых капель, ударяющихся о металлическое покрытие.

Композитная черепица – один из подвидов металлочерепицы, который широко встречается в продаже. Стоит такое покрытие дороже, однако и техническими характеристиками обладает лучшими. Из недостатков отмечается только большой вес материала.

Гибкая кровля – идеальный вариант для полувальмовой крыши. Битумная черепица продается в рулонах и достаточно легко нарезается кусками нужного размера. Это позволяет легко оформлять участки с высокой архитектурной сложностью. Среди технических характеристик можно выделить:

• малый вес материала;

Удобным вариантом кровли для полувальмовой крыши можно считать гибкую битумную черепицу

• огнеустойчивость и водонепроницаемость;
• огромный выбор цветовых и стилистических решений;
• устойчивость к возникновению плесени и гнили.

Керамочерепица, пожалуй, самый древний из предложенных материалов. Кровля выкладывается из отдельных элементов, которые были обожжены при очень высокой температуре. Это экологически чистый материал, который устойчив к воздействию как высоких, так и низких температур. Несомненно, именно этот материал имеет самый долгий срок эксплуатации – до 150 лет.

Такое покрытие отлично подходит для полувальмовой крыши, при условии высокой прочности и надежности стропильной системы, так как керамочерепица отличается весьма немалым весом.

Еще одна особенность этого материала – хрупкость отдельных элементов. Однако это компенсируется легкостью ремонта и возможностью замены каждой отдельной детали.

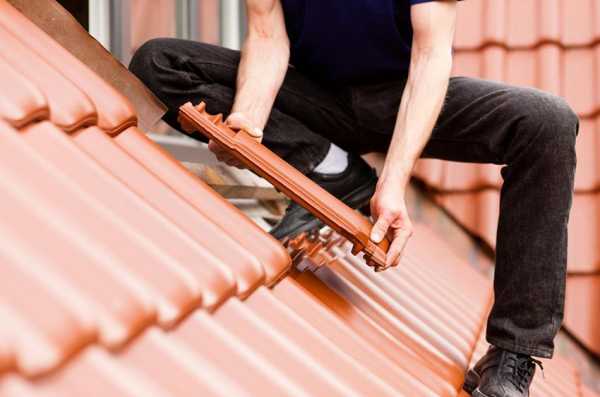

Самым долговечным вариантом кровли является керамочерепица

Деревянное покрытие или гонт. Экологичный и очень красивый вариант. Составляющие элементы – небольшие дощечки из всевозможных пород древесины – дубовые, буковые, осиновые и всевозможные хвойные.

Профнастил. Своей популярностью этот материал обязан неплохим характеристикам, сочетающимся с доступной ценой. Основной плюс такой кровли – экономичность, но есть и другие преимущества:

• малый вес;
• простота транспортировки и укладки;
• длительный срок службы;
• устойчивость к коррозийным повреждениям;
• большой выбор оттенков.

Оцинкованный профнастил отличается доступной ценой и неплохими прочностными характеристиками

Однако, как и металлочерепица, этот материал достаточно шумный при дожде и граде. Также он может поддаваться коррозии при условии наличия механических повреждений в результате неправильной транспортировки и монтажа. К тому же укладка профнастила на полувальмовую крышу, как и прочих листовых материалов, усложняется необходимостью вырезать отдельные элементы.

Как мы видим, создание полувальмовой крыши своими руками хоть и не простая, но вполне реализуемая задача. Продумав все этапы и, постепенно следуя алгоритму, вы можете придать своему дому оригинальный вид, сделав его еще более комфортным и красивым.

psk-remont.ru

стропильная система и покрытие — 1pokryshe.ru

Полувальмовая крыша, стропильная система которой является сложной, относится к категории вальмовых конструкций. В ней вальмы устанавливаются не на всю высоту ската. Сегодня данный вариант кровли часто используется, так как он имеет красивый внешний вид и интересную форму.

Полувальмовая крыша является отличной защитой от сильных ветров и избытка влажности.

Такая крыша оригинальна из-за использования дополнительных деталей (башни и других элементов).

В большинстве случаев такая крыша устанавливается на домах с маленькой площадью, так как пространство под ней часто используется в качестве мансарды. Под этой крышей можно с легкостью устроить дополнительное помещение, а в некоторых случаях и не одно. Полувальмовая крыша является отличной защитой от сильных ветров и избытка влажности.

Недостатком такого типа конструкций является высокая себестоимость и сложность расчета материалов. Крыша имеет большую поверхность, поэтому будут и немалые трудовые затраты.

Как рассчитать подобную крышу?

Формула для расчета необходимого количества материала для стропильной системы полувальмовой крыши.

Определить площадь крыши очень просто. Для этого надо разделить крышу на несколько фигур.

При подсчете голландской конструкции надо разбить скаты на прямоугольники и трапеции. Площадь первой фигуры можно вычислить умножением ее сторон. Чтобы определить площадь второй фигуры, нужно умножить суммы оснований на высоту и разделить произведение на 2. Далее понадобится сложить полученные значения и умножить их на 2. В итоге можно получить площадь скатов.

Далее высчитывается площадь треугольников. Для этого надо умножить длину основания фигуры на высоту и разделить на 2. В конце следует сложить площади скатов, чтобы получить общую площадь конструкции.

Чтобы рассчитать датскую крышу, надо разделить скат на прямоугольник и несколько треугольников. Площадь первой фигуры следует вычислить по способу, указанному выше. Площадь треугольника равняется произведению его катетов, которое нужно будет разделить на 2. Далее надо сложить значения площади первой фигуры и нескольких треугольников. В результате можно будет получить площадь ската. Полученное значение нужно умножить на 2.

Далее понадобится рассчитать площадь вальмовых скатов. Полученное значение надо умножить на 2. Если сложить данные величины, то можно получить площадь крыши.

Вернуться к оглавлению

Существующие виды систем стропил полувальмовых крыш

Виды полувальмовых крыш.

Схема полувальмовой крыши изображена на рис. 1. Данное изделие имеет непростое устройство. Трапеции в данном случае будут заменены многоугольниками.

По виду вальм крыши можно разделить на:

1. Голландские. В нижней части вальма обрезается, а к карнизному свесу идет фронтон в форме трапеции.
2. Датские. Выполняются в обратном порядке. Вальма в форме трапеции идет от карнизного свеса, а над ней устанавливаются небольшие фронтоны треугольной формы.

Вернуться к оглавлению

Конструкция голландской крыши

Под потолком мансарды располагается чердак, в котором проветривание будет обеспечиваться окнами. Данные элементы нужно монтировать во фронтоны.

Чтобы соорудить данную крышу, понадобится подготовить много материалов. В процессе возведения полувальмовой четырехскатной крыши будут использоваться различные элементы, основными из которых являются следующие: стропильные ноги различных видов, упоры, подкосы и шпренгели.

Монтаж производить непросто, поэтому первым делом следует составить проект крыши и выполнить расчеты. Стропильная система полувальмовой крыши должна возводиться следующим образом:

Рисунок 1. Схема полувальмовой крыши.

1. Перед тем как укладывать мауэрлат, понадобится по периметру частного дома сделать армированный пояс из бетона с установкой крепежных элементов под брусок. В качестве крепежа можно использовать шпильки, которые размещаются с шагом 10-12 см. Чтобы упростить монтаж, рекомендуется вставлять шпильки в местах, которые не совпадают с фиксацией стропильных ног к бруску.
2. Далее понадобится уложить слой утеплительного материала и смонтировать мауэрлат. Это брусок, который нужен для привязки стенок к крыше здания. Он будет распределять нагрузку от стропильных ног на верхнюю часть частного дома. Закрепление мауэрлата производится с помощью гаек, которые закручиваются на шпильки. В таком варианте конструкции мауэрлат следует укладывать на боковые скаты. На вальмовых скатах он устанавливается на верхнюю часть фронтонов и закрепляется анкерами. Элемент можно изготовить из бруска 150х50 мм.
3. На следующем этапе понадобится установить коньковую рейку. Это важная деталь системы стропил. Она являет собой горизонтальную планку, которая устанавливается в верхней части крыши. Ее следует размещать между скатами. Элемент нужен для скрепления стропил.
4. В голландской крыше стропильная система предусматривает монтаж скатов вальм с использованием различных стропильных ног, длина которых может изменяться в соответствии с конструкцией. Накосные стропильные ноги монтируются от углов постройки к торцевой части прогона конька. На них будет приходиться максимальная нагрузка.
5. Накосные элементы монтируются одной частью на мауэрлат фронтонов, размещенных под вальмой, а другой закрепляются к торцевой части бруска конька.
6. Рядовые стропильные ноги боковых скатов скрепляются с главным мауэрлатом и прогоном конька.
7. Нарожные стропильные ноги фиксируются с накосными.

Наиболее подходящая порода дерева для стропильной системы полувальмовой крыши является сосна.

Если было принято решение соорудить полувальмовую крышу самостоятельно, то следует с ответственностью отнестись к выбору материала для изготовления деталей системы стропил. Рекомендуется использовать рейки сечением 150х50 мм. Наиболее подходящая порода дерева — сосна. Если выбирать придется из лиственных пород, то следует отдавать предпочтение лиственнице. Материал должен быть сухим, чтобы исключить деформацию устройства во время дальнейшего использования. Дополнительно надо будет выполнить обработку дерева составом против микробов.

Если имеются большие пролеты, понадобится усилить систему с помощью упоров. Стропильные ноги усиливаются в большинстве случаев с помощью шпренгелей.

Подкосы и упоры являются дополнительными брусками, которые поддерживают элементы основного сооружения. Шпренгель является балкой или приспособлением, которое усиливает основное здание. Все данные детали будут опираться на плиты или на балки перекрытия. В последнем случае понадобится использовать затяжки.

Далее понадобится приступить к завершающему этапу строительных работ: установке обрешетки, гидроизоляционного материала и кровли.

Вернуться к оглавлению

Как сделать датскую крышу подобного типа?

Рисунок 2. Схема постройки датской крыши.

Подобная крыша является конструкцией, которая соединяет в себе обыкновенную двускатную крышу и вальмовую. Большой чердак, как и в голландской конструкции, может использоваться в качестве мансарды.

Сооружение датской конструкции является более затратным вариантом в сравнении с голландской. Однако в случае точного расчета такая крыша будет иметь отличный внешний вид и сможет обеспечить надежную защиту всей постройке.

Для установки системы стропил датской крыши будут нужны такие элементы:

• рейки;
• коньковый брусок;
• вальмовые, рядовые и угловые стропильные ноги;
• опорные доски;
• шпренгели;
• затяжки.

Монтаж данных элементов выполняется по тем же правилам, что и для голландской крыши, однако есть некоторые отличия. Датская крыша являет собой изделие со сложными скатами. Схему данной постройки можно увидеть на рис. 2.

В датской конструкции стропильные ноги скатов в форме трапеции не подходят к коньковому бруску, а упираются в верхней части в брусок-прибоину, который размещается на основаниях фронтонов и фиксируется к стропильным ногам боковых скатов. В нижней части элементы будут опираться на мауэрлат.

Прибоину можно зафиксировать с помощью гвоздей. Чтобы усилить данный брусок в местах фиксации, понадобится использовать подкосы. Они монтируются нижней частью на лежень.

По верхней части скатов вальм надо сформировать небольшие фронтоны, в которых в большинстве случаев устанавливается маленькое окно. Световые окна можно соорудить в вальмовой части скатов.

Стропильные ноги, балки и брусок конька должны сооружаться из материала одинаковой породы дерева и иметь одинаковое сечение.

В противном случае конструкция усложнится, могут появиться перекосы и понадобится проводить ремонтные работы.

Двускатная или любая другая полувальмовая крыша сооружается сложно, однако если следовать технологии, то проблем в процессе возведения не возникнет.

1pokryshe.ru

Полувальмовая крыша стропильная система, видео

Стропильная система полувальмовой крыши: подробная инструкция по монтажу

Полувальмовая двускатная крыша – это мансардная (или как её называют «шатровая») кровля для домов, подсобных помещений и прочих зданий, у которой имеется две срезанные треугольные вершины, которые расположены над торцевыми стенами. Данная конструкция очень простая, но в тоже время отличается прочностью. Квадратная полувальмовая шатровая крыша имеет форму пирамиды.

Полувальма на домах может иметь две треугольные стороны и две трапециевидные. Полувальма прямоугольного плана имеет четыре трапеции в качестве стенок. Они почти всегда расположены с одинаковым наклоном, что делает их симметрично-расположенными относительно осевых балок кровли. Шатровые поверхности имеют постоянный уровень фасции, благодаря чему водосточная система может быть установлена по кругу кровли. В большинстве случаев хозяева также монтируют мансардные склоны или окна.

Достоинства и недостатки полувальмовой крыши:

1. При такой постройке чердачное пространство значительно меньшее, чем при конструировании двускатной кровли;
2. Её сложнее очистить, провести плановый ремонт;
3. Кроме того, для обслуживания полувальмы понадобятся специальные аэраторы с функцией принудительной вентиляции;
4. Главным достоинством такой конструкции является прочность. Такую крышу можно устанавливать в экстремальных климатических условиях, местностях с сильными ветрами или поблизости моря;
5. У неё очень красивый вид, она эффектно выглядит как в черте города, так и в условиях дачного поселка;
6. Благодаря низкому профилю, такая кровля обладает хорошим противостоянием вибрации.

Видео: стропильная система вальмовой крыши

Как построить полувальму

Проекты домов с полувальмовой крышей можно легко разработать в домашних условиях, если у Вас есть чертеж. Это основа любого строительства, в домашних условиях можно бесплатно воспользоваться программой Автокад.

Фото — Любительский чертеж полувальмовой крыши

Технология постройки крыши достаточно простая, предлагаем рассмотреть, как производится строительство полувальмовой крыши своими руками с фото:

1. Измерьте длину общих стропил, вальмовых балок и хребтовых досок. После этого нужно рассчитать периметр крыши здания. Общие стропила – это те, которые идут от верхней стенки к верхней части крыши. Полувальмовые проходят вдоль конька, где две стороны соединяются на крыше. Хребтовая доска проходит вдоль верхней части крыши и где объединяются общие стропила и вальмовые. Очень важно, чтобы длина стропил соответствовала размеру кровли.
2. Измерьте размер общих стропил, и рассчитайте необходимый параметр в соответствии с нужной площадью, или углом крыши.
3. Вырежьте стропила до нужного размера. Мы советуем к потребной длине стропил прибавлять по 50 см, эта погрешность необходима для создания;
4. После этого вырежьте опорные балки, и сделайте из них каркас. Для будущей обрешетки. Располагать стропильные доски нужно с промежутком 50 сантиметров. Этот показатель может изменяться в большую сторону в зависимости от площади крыши и используемого материала для покрытия;
5. Пометьте вдоль стены участки, где будут расположены стропильные ноги;
6. Расположите стропила по периметру кровли, установите конек на нужной высоте;
7. При помощи специальных скоб, укрепите балки на стене. Это необходимо чтобы обеспечить им дополнительную защиту и жесткость;
8. Далее схема немного меняет направление. Размещение обрешетки осуществляется от центра кровли, когда Вы расположите приблизительно 50 % досок, нужно начать работать с вальмовыми стенками. Для этого от угла стены до конька прокладываем балку, образуется диагональная плоскость, тоже самое проделываем со второй стеной. Доски укрепляются на коньке и у основания саморезами и подставками. Для скатной кровли большое значение имеет угол наклона. Вальмовый наклон часто такой же, как и мансардный. В среднем это от 35 до 60 градусов;

   Фото — Балка от угла стены

9. Далее нужно соорудить кровельный пирог.


   Полувальмовая крыша – конструкция и монтажа своими руками

   На балки устанавливаем листы тонкого предварительно обработанного покрытия, чаще всего это фанера или полимерная пленка. Такая накладка устанавливается без нахлеста, но место соединений желательно обработать герметиком.

Монтаж стропильных балок выполняется при помощи специальных инструментов, также мы советуем Вам перед началом работы показать специалисту свои расчеты, чертежи и схемы, он поможет проверить правильность и точность их выполнения.

Расчет кровли

Полувальмовая стропильная система должна четко рассчитываться, для этого Вам понадобятся следующие формулы:

Фото — Формула для вальмовой кровли

Чтобы узнать высоту кровли нужно: h = (β tan α)/2

Чтобы рассчитать диагонали вальмы, необходимо воспользоваться следующим уравнением:

e = b / (2 cosα)

Исходя из того, что у нас получилось, можно узнать площадь вальмовой кровли для расчета количества материала для покрытия:

d = (h3 + (b / 2)2 + (b / 2)2)2

Это рассчитали площадь одной четырехскатной треугольной вальмы, чтобы узнать общую площадь крыши, необходимо суммировать площади четыре треугольных фигур или два треугольника и две трапеции (при прямоугольной полувальме).

Фото — Стропила полувальмовой кровли

Для более точного результат от полученного числа нужно отнять все отверстия кровли — это дымоходы, слуховое окно, водосточные системы, люки для аэраторов.

Фото — Покрытие кровли (нажать для увеличения)

Чем покрывать кровлю

Устройство полувальмовой кровли достаточно прочное, чтобы выдержать вес любого строительного материала, но лучше всего для покрытия использовать кровельный профнастил. Перед установкой металлического материала не забудьте оставить отверстие для вентиляции.

Также часто используется черепица, намного выгоднее в таком случае битумная, она более легкая, чем керамическая и металлическая. В классическом исполнении применяются деревянные доски.

Фото — четырехскатная полувальмовая кровля

Подобная архитектура отлично смотрится как на одноэтажных домах, так и на двухэтажных. Сейчас все более популярная становится двухскатная ломаная полувальмовая крыша, но её устройство достаточно сложное для самостоятельного выполнения, кроме того, её не желательно монтировать в условиях сильных ветров.

Стропильная система полувальмовой крыши, стропила для полувальмовой крыши

astgift.ru

Вальмовая крыша: стропильная система

Сегодня можно выбирать из различных видов кровельных конструкций, потому что появилась возможность больше уделять внимание дизайну дома. Поэтому все чаще в загородных поселках появляются постройки, покрытые четырехскатной крышей. И хотя двускатные конструкции еще достаточно популярны, первые постепенно опережают их по востребованности. Это и понятно, красиво жить не запретишь. К тому же под четырьмя скатами кровли легко организовать жилое или служебное помещение, и установить на скатах мансардные окна.

Три вида четырехскатных крыш.

• Вальмовая.
• Полувальмовая.
• Шатровая.

Давайте разберемся со всеми конструкциями, а точнее со стропильными их системами.

Стропильная конструкция вальмовой крыши

Чтобы понять, из каких элементов состоит стропильная система вальмовой крыши (схема расположена на фото ниже), нужно понять, из каких конструкционных элементов она состоит в целом. Это четыре ската по две равные между собой пары. Большие скаты представляют собой трапеции, два маленьких – равнобедренные треугольники.

Обязательно в конструкции присутствует коньковый брус, только он укорочен, то есть, его длина не является длиною кровельного пролета. А так как форма скатов крыши разная, то и используемые для ее сооружения стропила также будут иметь разную длину, чтобы была возможность правильно сформировать скатные плоскости. Сами стропила имеют собственные названия.

• Элемент, соединяющий коньковый брус с углом здания, называется накосная стропила.
• Укороченные элементы, соединяющие мауэрлат и накосную стропильную ногу, называются нарожниками.
• Стропила, одним краем упирающиеся в мауэрлат, а вторым в коньковый брус, носят название рядовые.
• Есть стропильные ноги, которые упираются верхним концом в конец конькового бруса. Их три: два с соседних трапециевидных скатов, один с треугольного. Они соединяются вверху в сложный узел, здесь стыкуется сразу четыре элемента. Так вот эти стропила называются центральными.

Вальмовая крыша (стропильная система) – это достаточно сложный комплекс, который своими руками, если вы в этом деле не специалист, соорудить невозможно. Большое количество разных элементов требуют точной подгонки. К тому же в ней присутствует огромное количество стыков, требующих особого подхода. Конечно, с появлением современных крепежей в виде металлических фасонных изделий, сделало монтажный процесс в разы проще. И все же это не дает право непрофессионалам строить стропильную систему вальмовой крыши – схема ее непроста.

На что еще необходимо обратить внимание, начиная сооружать вальмовую крышу со стропильной системой. Конечно, оптимально, если на нее уже существует проект. Он решает все проблемы, связанные с количеством стропил, с их размерами, частотой установки и требованиями к креплению. Но если сооружается вальмовая крыша на небольшом здании, то ее чертеж, сделанный даже своими руками, даст возможность правильно оценить свои силы. Плюс, можно точно подсчитать необходимое количество всех используемых материалов, что обеспечит правильный подход к расходу строительного бюджета.

Итак, вальмовая крыша (стропильная система), чертеж которой нарисован, подготавливается к сборке. Для этого приобретаются брусы сечением 100х100 или 200х200 мм для мауэрлата и конькового бруса, доски сечением 50х150 мм для стропил. Необходимое количество указывает чертеж или проект кровли.

Стропильная конструкция полувальмовой крыши

Полувальмовая крыша (стропильная система) – это треугольные скаты, в которых присутствуют фронтоны. Надо отметить, что это самая сложная конструкция из всех четырехскатных. Пришла она в Россию из западных северных стран, поэтому сегодня различаются две конструкции: голландская и датская. А уже на их основе разработано множество вариаций. На фото ниже: рис.1 – это голландская конструкция, рис.2 – датская.

Рассмотрим устройство полувальмовой крыши и ее стропильной системы. В ее состав входят:

• Висячие или наслонные стропила, которые соединяют мауэрлат и конек здания. По сути, они являются центральными и в то же время рядовыми. В этом типе крыш их самое большое количество, потому что основной трапециевидный скат занимает большое место в кровельной системе дома.
• Накосные (угловые) стропила в этой конструкции укорачиваются, потому что они не соединяются с коньком. Они верхним концом упираются в последние центральные стропильные ноги, где и закрепляются. Размер накосников может быть разным, он зависит от выбранной формы вальмы. То есть, если вальма покатая, то накосники должны быть небольшой длины, если крутая, то наоборот. При крутом вальмовом скате уменьшается размер фронтона.
• Есть в полувальмовой стропильной системе и укороченные центральные элементы, которые являются основой вальмового ската, расположенного под фронтоном. Нижними краями они упираются в мауэрлат, верхними в специальный горизонтальный брус, который называется пробоина. Изготавливают его из той же доски, что и сами стропила.
• И, конечно, в полувальмовой крыше присутствуют нарожники. Они располагаются на всех четырех скатах и упираются своими верхними концами на угловые накосные стропила.

Что касается фронтонной части кровли, то она формируется двумя центральными стропильными ногами и пробоиной, на которую укладываются укороченные центральные элементы. По сути, это небольших размеров треугольный проем, который закрывается и декорируется. Если он большой, то в него устанавливаются вертикальные стойки, если нет, листовой материал крепится к стропилам.

Процесс сборки полувальмовой крыши таков:

• Сначала монтируется коньковый брус. Он устанавливается на опорные стойки.
• Затем на него укладываются центральные стропила.
• Далее, накосные элементы.
• После чего производится установка пробоины.
• И последними монтируются нарожники на всех скатах.

Стропильная конструкция шатровой крыши

Стропильная система шатровой крыши – схема самая простая, потому что это четыре одинаковых ската в форме равнобедренных треугольников. Поэтому и количество стропил в ней не очень много. Здесь четыре накосных элемента, четыре центральных, которые соединяют мауэрлат и точку соединения всех стропил. А также несколько нарожников на каждом скате, которые как обычно упираются в накосные элементы.

На самом деле стропильную систему шатровой крыши собрать своими руками несложно. Самый трудный узел – это та самая точка соединения всех стропильных ног. Но если сооружаемая крыша имеет большие размеры, то на помощь приходят дополнительные элементы, на которые будут упираться стропила. Именно они и упрощают сам монтажный процесс. Обычно по центру кровли устанавливается опора, на которую своими верхними краями и ложатся стропильные элементы. Опора может быть разной. К примеру, столб, четырехугольная конструкция с четырьмя стойками и так далее.

Кроме стропильных ног в конструкцию шатровой крыши с ее стропильной системой входят и другие элементы, составляющие ее неотъемлемую часть. А именно:

• Ригель. Этот элемент является промежуточной частью соединения стропил между собой на коньке.
• Лежни выполняют функции мауэрлата, установленного внутри конструкции крыши. Они обычно укладываются или на стену, оказавшуюся внутри здания, или на столбики, которые выполняют роль опорных элементов.
• Прогоны – это горизонтальные брусы, расположенные под средней частью (по длине) стропил. Этот элемент обычно используется, если есть возможность установить под него подпорки.
• Шпренгели – это опорные стойки из бревна, бруса или сдвоенных досок.

Все выше перечисленные элементы являются частями стропильной конструкции, и именно они увеличивают ее прочность и надежность. Их наличие – это повышение безопасности эксплуатации кровли в целом.

Параметры стропильной системы

Шатровая крыша (стропильная система), вальмовая или полувальмовая – это набор стропильных ног. Но тут встает вопрос, а каково оптимальное их количество, чтобы считать, что крыша надежна. На это влияет большое количество разных факторов. К примеру, расстояние между ногами, их сечение, вид кровельного материала, высота конструкции, сколько снеговых осадков выпадает в регионе, где строится дом.

Как считают специалисты, основной параметр – это первый из вышеперечисленных. Поэтому стоит рассмотреть различные комбинации.

• Если длина стропилы 3 м, а сечение 80х100 мм, то расстояние между ними должно быть в пределах 110-135 см.
• Длина 3-4 м, сечение 90х100 мм, расстояние 140-170 см.
• Длина 4-5 м, сечение 80х200 мм, промежуток 110х135 см.
• Длина 5-6,5 м, сечение 120х220 мм, промежуток между ними 110х140 см.

Это не весь список, но уже это показывает, что и как влияет на укладку стропильных ног. Кстати, чем тяжелее кровельный материал, тем чаще укладываются стропила, то же самое касается и снеговой нагрузки.

Вот вальмовая крыша (стропильная система) фото, на котором четко видно, как часто уложены ноги, потому что покрываться кровля будет тяжелым материалом. Он будет вместе со снегом создавать приличные нагрузки, которые стропила должны выдержать. Если, к примеру, для покрытия крыши будет использован профнастил марки НС-75, то стропила можно устанавливать с промежутком до 3 м. Потому что сам профильный настил обладает большой несущей способностью.

Как видите, стропильная система крыш – это конструкция, которая обеспечивает весь дом надежность и безопасностью его эксплуатации. И не важно, какая крыша возводится, каких размеров и формы, важно правильно подсчитать размеры ног, точно выбрать их сечение, и грамотно провести монтаж. Не забываем, что крепление стропильных элементов, это наиважнейшая составляющая, от которой также зависит безопасность конструкции.

bouw.ru

Устройство и расчет стропильной системы полувальмовой крыши

Полувальмовые крыши (голландская) не относятся к числу наиболее популярных кровельных конструкций ввиду некоторой сложности исполнения. Такие крыши удачно объединяют в себе все достоинства обычных двухскатных и шатровых. Возведение полувальмовых конструкций оправдано в регионах с сильными ветрами, что позволяет снизить негативное природное воздействие на кровлю. Кроме того, такая крыша позволяет в значительной степени расширить полезное чердачное пространство, которое может быть использовано как дополнительное жилое помещение.

[contents]

Кровельный пирог

Успешное завершение работ по устройству стропильной конструкции позволяет приступить к созданию «кровельного пирога». Структура которого может незначительно изменяться в зависимости от вида предполагаемого к использованию кровельного материала. Тем не менее, основные элементы кровельного пирога остаются неизменными:

Непосредственно на контробрешётку монтируется обрешётка, и выполняется настил кровельного материала.

Расчёт каркаса двухскатной полувальмовой крыши

Самым ответственным моментом при возведении крыши является расчёт стропильной системы. Они относятся к категории достаточно сложных, потому что должны учитывать не только вес самой кровли с учётом всей площади поверхности, но также должны приниматься во внимание технические характеристики кровельного материала, а также особенности климатических условий, включая дождевую, снеговую и ветровую нагрузки.

Кроме того, конструкция имеет несколько сложных моментов, которые предполагают перерасход кровельных материалов и стропил, что обусловлено значительным количеством отходов в процессе сборки и накрытия полувальм.

Именно по этой причине целесообразно поручить расчёт каркасной конструкции профессионалам или воспользоваться специальными компьютерными программами.

Устройство стропильной системы

Несмотря на некоторые особенности, стропильная конструкция голландской крыши аналогично с кровлями любого вида базируется на установке мауэрлата. С этой целью на верхнюю часть стен необходимо установить опалубок с предварительно вмонтированными шпильками, для которых выдерживается шаг в 120 см и диаметр порядка сантиметра. Далее выполняется заливка армопояса и после закрепления бетонного основания устанавливается мауэрлат.

Начальный этап непосредственного устройства стропильной системы характеризуется укладкой гидроизоляционного слоя, для чего необходимо в опорных брусьях сформировать отверстия с подходящим диаметром.

Затем следует насадить брус мауэрлата на установленные шпильки и зафиксировать его посредством шайб и гаек. Начиная с этого момента начинается возведение стропильной системы с установкой стропил, которые могут быть представлены наслонным или висячим вариантом.

Устройство стропильной системы

Выбор стропильной конструкции зависит от особенностей строения, учитывая его размеры и наличие или отсутствие в здании промежуточных опор несущего характера.

В конструктивном плане висячие стропила имеют упор исключительно в мауэрлат, что позволяет передавать стенам значительное распорное усилие. Чтобы предотвратить разрушение этих стен, стропила необходимо обустроить в нижней или верхней части специальными затяжками.

Наслонный стропила отличается упором ног на мауэрлат — на внутренние опорные элементы или конструкции. Безусловно, наслонный вариант стропильной системы отличается меньшим весом, что способствует значительной экономии при покупке строительных материалов. Кроме того, такой тип двухскатной кровли более устойчив к сильным ветровым нагрузкам.

Правила установки и крепления

Для получения надёжной и долговечной конструкции следует придерживаться технологии установки и основных правил крепления всех элементов.

Общая последовательность всех действий, выполняемых при возведении стропильной системы полувальмовой конструкции:

• установка ферм;

• отсутствие упора на фронтоны позволяет установить коньковую балку на временные опоры с последующим соединением конькового края с углами фронтона посредством раскосов;

• место сочленения конька и раскоса обустраивается сложным трёхплоскостным срезом;

• крепление на установленные срезы укороченных стропильных ног от основных скатов, а также стропил от полувальмовой части;

• усиление установленных ферм посредством пары балок для работы верхнего сегмента на сжатие, а нижнего — на растяжение.

После крепления поперечных балок процесс установки стропильного каркаса закончен и необходимо обустроить кровельный пирог.

Подробнее о возведении своими руками смотрите в видео.

Подводим итоги

Полувальмовый тип двухскатной кровли обладает некоторыми особенностями, которые обусловлены тем, что часть веса принимается трапециевидными фронтонами. Именно по этой причине следует выполнить эту часть каркаса максимально прочной.

Особенностью коньковой балки является наличие дополнительной нагрузки на сдавливание, что требует исполнения этого элемента из бруса с более крупным сечением.

Несмотря на то, что полувальмовая крыша обладает не самой простой конструкцией и её установка подсилу далеко не каждому, эстетизм и функциональность такой кровли не оставляют равнодушными даже заядлых скептиков.

netosadkam.ru

Полувальмовая двускатная крыша: стропильная система и конструкция

Полувальмовая двускатная крыша – это не только красивое с точки зрения архитектуры, но и весьма практичное решение, позволяющее получить просторный мансардный этаж и надежную, долговечную кровлю одновременно. Помимо эффективной защиты всех частей здания от воздействия осадков, конструкция полувальмовой крыши обеспечивает высокую устойчивость к самым интенсивным ветровым нагрузкам. Все эти достоинства обусловили высокую популярность крыш данного типа в сфере индивидуального строительства.

Выбор параметров полувальмовой крыши

При подборе кровельного материала и угла наклона скатов полувальмовой крыши прежде всего учитывают величину нормативной снеговой нагрузки, принятой строительной климатологией для региона, в котором ведется строительство. При высоких значениях крутизну скатов увеличивают, а свесы делают меньше; при низких – наоборот: скаты делают более пологими, а свесы увеличивают.

Следующим фактором, влияющим на уклоны скатов и очертания крыши, является назначение чердачного пространства. Как известно, каждый скат полувальмовой крыши состоит из двух трапецевидных плоскостей, имеющих различный уклон. Если владелец намерен использовать чердачное пространство как жилое, верхнюю часть ската делают более пологой и длинной.

Стропильная система

Единственным недостатком полувальмовой крыши считают сложность устройства стропильной конструкции, включающей помимо основных элементов множество дополнительных, без которых система не имела бы необходимой прочности и жесткости.

Сборку стропильной конструкции начинают с монтажа мауэрлата, задача которого — равномерное распределение нагрузки, передаваемой стропилами на верхнюю плоскость стены. Поперечное сечение мауэрлатного бруса должно иметь ширину в 150 мм и высоту в 100 или 150 мм.

Мауэрлат укладывают на два слоя рулонной гидроизоляции и крепят к стене: к деревянной – посредством скоб, к кирпичной – посредством шпилек, замоноличенных в железобетонный пояс, который специально для этого возводится поверх кирпичной кладки.

Шпильки изготавливают из металлического прута диаметром от 10 мм и устанавливают с шагом 1,2 м таким образом, чтобы по завершении монтажа всей стропильной системы они оказались между стропилами. Длина свободного конца шпильки после укладки мауэрлата должна составлять 2 – 3 см. Сверление крепежных отверстий в мауэрлате, а также обработка бруса антисептиком, делаются заблаговременно.

После укладки и фиксации мауэрлата устанавливают подконьковые стойки и конек. Главным требованием этой сравнительно простой операции является строгая вертикальность стоек, которая проверяется отвесом.

На следующем этапе устанавливают диагональные (накосные) стропила, соединяющие торцы конька с углами дома. Эти стропила имеют большую, чем рядовые, длину и несут увеличенную нагрузку, поэтому площадь их поперечного сечения удваивают. Для этого, как правило, скрепляют вместе две доски или бруса, служащие материалом для рядовых стропил.

Стропила, опирающиеся на диагональные, называют нарожными. Они, как и рядовые стропила, устанавливаются на следующем этапе. По завершении монтажа стропила укрепляют с помощью опорных стоек или подкосов, опирающихся на плиты или балки перекрытия; для накосных стропил применяют шпренгельную ферму. Нарожные стропила размещают таким образом, чтобы они опирались на диагональные стропила в разных точках. При этом нагрузка будет распределена по всей длине диагональных стропил равномерно. Для большей устойчивости к ветровым нагрузкам стропила дополнительно крепят к вбитым в стену костылям, для чего используют проволочные скрутки. На зафиксированные стропильные ноги укладывают обрешетку.

Каждый деревянный элемент до начала сборки стропильной конструкции в обязательном порядке должен быть обработан антисептическими и противопожарными составами.

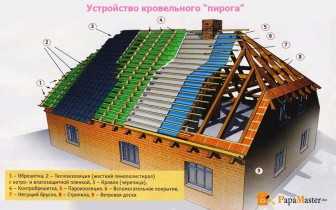

Кровельный пирог двухскатной полувальмовой крыши

Важнейшим элементом кровли является пароизоляция, наилучшим материалом для которой считается фольгированная пленка. Ее крепят к нижней плоскости стропил фольгой вниз при помощи строительного степлера. Фольга должна быть из алюминия, поскольку он не подвержен коррозии.

Следующий слой — теплоизолятор – чаще всего выполняют из минеральной ваты, которую располагают между стропилами. Нельзя допускать смятия минваты, ее необходимо закреплять с некоторым натяжением.

Завершают кровельный пирог слой гидроизоляции и кровельное покрытие. Между ними должен быть зазор, благодаря которому будет осуществляться проветривание подкровельного пространства.

podkryshej.ru
