Стяжка водяной теплый пол – вид, толщина и инструкция по монтажу

1. Проводят предварительные (подготовительные) работы. Прежде чем залить теплый водяной пол, необходимо привести в порядок поверхность перекрытия – убрать пыль и мусор, поскольку грязь станет препятствием для достижения нужной степени сцепления. Добиваются чистоты путем выметания и выдувания. Подготовленную сухую поверхность обрабатывают грунтовкой, желательно в два слоя.
2. Расчет объема стяжки. Он несложен, нужна толщина стяжки теплого водяного пола (зависит от предполагаемой нагрузки) и ее площадь. Для жилых и иных бытовых помещений достаточно примерно 65-70 миллиметров высоты слоя, притом, что он должен составлять над трубами 45 миллиметров. Когда планируют использовать специальную самовыравнивающуюся смесь с повышенной плотностью, тогда допускается уменьшение данного параметра до 45 и 25 миллиметров соответственно. Специалисты утверждают: когда обустраивают водяной теплый пол — толщина стяжки имеет большое значение и на ней не следует экономить (детальнее: «Какая минимальная толщина стяжки для водяного теплого пола – правила и нормы»). Некоторые хозяева, желая улучшить теплопередачу и сэкономить на затратах делают высоту стяжки меньше, но в дальнейшем в результате непредвиденных нагрузок система может прийти в негодность.
3. Выполняют заливку и выравнивание стяжки. Чтобы избежать будущих неприятностей и не зависеть от возможной установки в комнате тяжелых предметов, делают армирование верхнего слоя на стяжке, используя металлическую сетку и располагая ее либо по всей поверхности, либо в отдельных местах (прочитайте: «Как заливать теплый пол: тонкости монтажа»). Для усиления состава для заливки можно применять твердые добавки, например, полипропиленовую стружку, фибру, в результате чего такой состав называют фибробетоном.
4. Ожидают высыхания стяжки. Когда создается водяной теплый пол — высота стяжки у которого максимальна, необходимо выждать примерно полтора месяца до полного ее высыхания по толщине. Если толщина заливки водяного теплого пола выбрана правильно, наливные полы сохнут быстрее.

Что необходимо учитывать при монтаже стяжки

1. Водяные теплые полы без стяжки делают в помещениях, в которых заливка бетоном невозможна, например, в старых зданиях с деревянными перекрытиями.
2. Когда монтируется стяжка для теплого водяного пола, она отличается от обычного варианта наличием деформационных швов. Когда помещение не превышает 10 «квадратов», швы создают по ограждающим конструкциям. Для этого внизу стен укладывают специальную амортизационную полосу, такую как на фото. В больших по площади помещениях нужно создавать дополнительные швы.
3. Прежде, чем приступить к устройству стяжки, необходимо проверять работоспособность и гидравлические параметры трубопровода для теплого пола.
4. Для предотвращения ухода тепла следует под систему труб уложить теплоотражающий слой.
5. К выбору материалов для монтажа стяжки нужно подходить ответственно, особенно это касается качества цемента.

teplospec.com

какая толщина, какая лучше и как ее уложить

Монтаж теплого пола в доме или квартире неизменно сопровождается работами по формированию стяжки.

Предназначение

С помощью этой конструкции решается сразу несколько задач:

• формирование ровной поверхности пола;
• подготовка основания для укладки финишного напольного покрытия;
• равномерное распределение температуры при работе системы «теплый пол»;
• фиксация нагревательных элементов;
• изоляция обогревающей системы от внешней среды и уменьшение теплопотерь при ее эксплуатации;
• защита нагревательных элементов от повреждений.

Выбор

Чтобы определиться с тем, какая стяжка лучше для теплого водяного пола, стоит рассмотреть способы ее изготовления.

Бетонная

Для замешивания раствора используют цемент марки не ниже М-300, смешивая его с песком или отсевом.

Бетонная

Достоинства такой стяжки заключаются в более высокой прочности и сравнительно небольших затратах на ее сооружение. Недостаток – долгий срок полного высыхания (около одного месяца). Про расход фиброволокна для бетонной стяжки пола расскажет эта ссылка.

Подробнее о бетонной стяжке смотрите на видео:

Полусухая

Полусухая стяжка формируется с помощью цементно-песчаной смеси, в которую добавляют полимерные модификаторы. Главное отличие этого способа от предыдущего заключается в наличии малого количества воды в составе раствора.

Полусухая

Благодаря этому полусухая стяжка высыхает гораздо быстрее, чем мокрая, что сокращает срок проведения работ.

Сухая

Сухая

Между трубами укладывают куски плит ГВЛ (в несколько слоев, количество которых зависит от толщины конструкции теплого пола). Пустоты между листами и нагревательным элементами замазывают плиточным клеем. Поверх труб также монтируют листы ГВЛ.

Толщина

Перед проведением работ также стоит выяснить, какая толщина для стяжки теплого водяного пола является оптимальной. Здесь все зависит от конструкции самой стяжки, а также от характера помещения, в котором монтируется теплый пол.

Минимальная

Этот показатель согласно СНиП может составлять 20 мм над трубами системы, но это лишь в том случае, когда используется армирование. При отсутствии такового рекомендуется укладывать стяжку толщиной не меньше 40 мм. Таким образом, с учетом диаметра трубы общая толщина стяжки без армирования будет составлять порядка 60-70 мм.

Минимальная

Необходимость более толстой стяжки связана с тем, что при отсутствии армирующего каркаса малая толщина не сможет обеспечить достаточную прочность напольного покрытия.

Не следует укладывать тонкослойную стяжку в технических помещениях (к примеру, в гараже), а также делать стяжку с керамзитом, в комнатах, где полы подвергаются более значительным нагрузкам (прихожая, ванная, кухня).

Максимальная

СНиП не предоставляет информации о том, каким должен быть максимальный слой над нагревательными элементами.

Слишком превышать минимально допустимую толщину стяжки в квартире не имеет смысла, так как это повлечет за собой неблагоприятные последствия.

Последствия могут быть следующими:

• увеличение расхода материалов и, как следствие, – дополнительные финансовые затраты;
• более длительный срок нагрева поверхности;
• уменьшение жилого пространства помещения.

Чаще всего заливка более толстого слоя обусловлена необходимостью выравнивания поверхности или формирования пола, уровень которого будет совпадать с полами в смежных комнатах. Как подобрать клей для плитки с теплым водяным полом читайте тут.

Максимальная

Для решения этих задач лучше использовать черновую стяжку (основание, на которое укладывается система «теплый пол»), что поможет избежать увеличения инерционности в процессе нагревания поверхности.

Установка водяного теплого пола

Помимо рассмотренных выше моментов некоторых может заинтересовать вопрос: как уложить водяной теплый пол под стяжку? Далее будет рассмотрена вся процедура монтажа на примере использования бетонной стяжки. Узнайте чем отличается гипсовая штукатурка от шпаклевки стен в этом материале.

Все начинается с подготовки площади, на которой будут размещены трубы. Поверхность очищается от мусора, после чего следует измерить перепады высоты в разных точках комнаты. При наличии перепада до 20 мм можно браться за укладку.

Если же этот параметр превышает указанную величину, необходимо выровнять поверхность с помощью цементного раствора или наливного пола. На подготовленное основание укладывается гидроизоляционный слой, что защитит отопительную систему от влаги, которая может проникнуть снизу. Как сделать ступени из террасной доску подскажет эта статья.

Установка водяного теплого пола

Далее по периметру вдоль стен монтируется демпферная лента для компенсации увеличения объема стяжки при нагревании. После этого выполняют укладку теплоизоляции, в качестве которой используют плитный утеплитель. Листы укладывают со смещением стыков для более плотной связки.

Следующий этап – армирование. Для этого поверх утеплителя укладывается арматурная сетка. Размер ячеек лучше определять в соответствии с шагом укладки труб, что обеспечит более удобное крепление. Сечение прутков сетки должно составлять 4-5 мм.

После монтажа армирующей сетки можно приступать к укладке труб нагревательной системы, которая выполняется одним из двух способов: «улиткой» (спиралью) либо «змейкой». Перед укладкой трубу подключают к подающему коллектору.

Если помещение будет отапливаться с помощью одного лишь теплого пола, то трубы следует монтировать с минимальным шагом (20 см). Толщина стяжки водяного, теплого пола составляет 45-70 мм, а допустимое расстояние между трубами – 0,3 м, но не более.

Труба фиксируется к армирующему каркасу с помощью специальных клипс. По окончании монтажа конец трубы подсоединяется к возвратному коллектору.

Установленную систему отопления проверяют на работоспособность. Для этого на несколько часов включают коллектор. Если все в порядке, можно заливать стяжку.

Способ монтажа стяжки для водяного теплого пола обусловлен, прежде всего, материалом перекрытия, на которое монтируется система. Если основанием служит конструкция из бетона (что характерно для квартир многоэтажных домов), то лучший вариант – бетонная стяжка.

Для деревянных перекрытий, встречающихся в основном в частных домах, оптимальное решение – использование сухой стяжки. Рекомендуем также ознакомиться с нашей статьёй про самовыравнивающуюся стяжку для пола.

strmaterials.com

Стяжка для водяного теплого пола: укладка и особенности монтажа

Кроме выбора напольного покрытия, материала трубопроводов, грамотного расчета системы отопления водяного теплого пола и качественного его устройства с соблюдением технологии, важную роль в своем конечном результате играет правильный монтаж стяжки и оптимальный выбор ее состава.

Нарушение элементарных правил может свести на нет все ваши труды и идеи, принеся разочарование. Даже если теплый пол будет монтироваться специалистами, знать принципиальные основы просто необходимо, ведь нелепые ошибки могут допускать даже присланные строительной фирмой монтажники, называющие себя профессионалами. У вас будет возможность в процессе их работы контролировать соблюдение требуемой технологии и указывать на недочеты.

Кроме того, показав свою компетентность, вы не дадите повода рабочему схитрить и обмануть. Попробуем разобраться с основными положениями.

Из чего и для чего монтируется стяжка

По сути, стяжка является основанием пола. Она воспринимает все статические нагрузки от размещенной мебели в помещении и динамические от ее передвижения и пребывания людей. Также стяжка, помимо фиксации труб отопления, позволяет получить ровную поверхность, а уже от этого зависит общий вид помещения и качество укладки напольного покрытия.

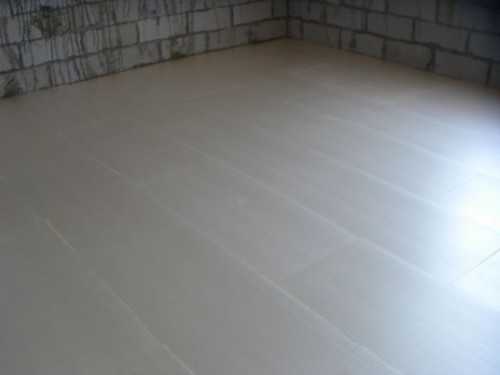

Готовая стяжка водяного теплого пола

Работы по устройству производят после окончания монтажа трубной системы. Важно предусмотреть выпуски труб выше планируемого поверхностного уровня стяжки и их запас.

Если плоскость из труб смонтирована – пора приступать к заполнению межтрубного пространства приготовленным раствором.

Материал, из которого выполняется стяжка для водяного теплого пола, чаще всего применяют стандартный – цементный раствор и какой-то заполнитель для уменьшения расхода цемента и значительного повышения прочности будущей конструкции.

Заполнителями могут служить песок – получим цементно-песчаный раствор. При добавлении в раствор с песком более крупных фракции, например щебня – получим бетон.

При изготовлении пола с вмонтированными трубопроводами используют, по большей части, стандартный раствор цемента и песка с водой в пропорции одна часть цемента к трем частям песка (чаще всего кварцевого).

Не менее широкое применение нашли различные готовые смеси для стяжки теплого пола. По своим свойствам они похожи на цементно-песчаную смесь. При больших объемах работ удобны тем, что смиксованы равномерно, и не требуют дополнительного перемешивания. Их достаточно гидрировать, ненадолго включив миксер с венчиком.

Для поднятия пластичности раствора, которая позволяет заполнить самые труднодоступные участки и избежать полостей при высыхании, применяю специальные пластификаторы.

Уже привычным для отечественного потребителя стали, так называемые, самовыравнивающиеся смеси. Они сами распространяются по уровню и упрощают конечное выравнивание поверхности перед укладкой покрытия.

Заливка стяжки

Поговорим о процессе укладки стяжки. Предварительные работы заключаются в очистке поверхности, так как грязное перекрытие не обеспечит необходимого сцепления. Очистка от пыли и грязи производится тщательным выметанием и выдуванием. Затем по чистому и сухому перекрытию нужно пройтись грунтовкой – лучше два слоя.

Заливка стяжки поверх уложенных труб

Объем стяжки посчитать несложно, определившись с ее толщиной и умножив на площадь. Нагрузки для большинства жилых и бытовых помещений позволяют устраивать стяжку теплого пола толщиной порядка 65-70 мм при слое над трубами 45 мм. При использовании смесей для самовыравнивающихся полов с повышенной плотностью – допустимо уменьшение толщины до соответственно 45 и 25 мм.

На толщине экономить не стоит – незначительно улучшенная теплопередача и экономия материалов впоследствии может плохо отреагировать на непредвиденные дополнительные нагрузки.

В случае дальнейшей установки в помещении крупногабаритных тяжелых предметов (пианино, например), можно предусмотреть армирование верхнего слоя стяжки металлической сеткой (точечно или по всей поверхности). Усилить стяжку помогают также фракционные твердые добавки (фибра, стружка из полипропилена) – такую стяжку еще называют фибробетоном.

Последствия неправильной укладки стяжки – трещины

После заливки и выравнивания нужно набраться терпения. Такой толстый слой высыхает длительное время (более полутора месяцев). А дождаться полной сухости по всей толщине – обязательно для дальнейшей укладки покрытий. Наливные полы удобнее в этом отношении более быстрым высыханием.

Особенности укладки стяжки для водяного теплого пола

На описании инструментов останавливаться не будем, они стандартные: дрель-миксер, емкости, правила, шпатели и прочие.

Самым значимым отличием стяжки для водяного теплого пола от обычной является наличие деформационных швов.

В небольших помещениях (до 10 метров квадратных) швы предусматриваются по ограждающим конструкциям. По нижней части стены прокладывается специальная амортизационная полоса, которая позволяет в дальнейшем компенсировать расширение стяжки вследствие нагрева.

В более просторных помещениях необходимы дополнительные швы. Демпферная лента к своей функции компенсации еще добавляет и теплоизоляционную от стен, так как покрыта термоотталкивающей фольгой.

Т-образная лента, используемая для организации деформационных швов

Основные этапы и нюансы непосредственно стяжки описаны. Хочется добавить вспомогательные, но не менее важные уточнения:

• Перед устройством стяжки нужно обязательно проверить работоспособность и гидравлическую плотность трубопроводов теплого пола. Расходы на исправление недостатков могут быть сопоставимы с устройством новой стяжки;
• Не нужно забывать укладывать теплоотражающий слой под систему труб, чтоб избежать ухода тепла из помещения;
• Ответственно и скрупулезно подходить к выбору всех материалов, применяемых для устройства стяжки. Особенно это касается цемента, который имеет способность слежаться. Покупать его нужно непосредственно перед работами.
