Трап для душа в полу под плитку: разновидности и секреты установки

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Устанавливая душевую кабину, необходимо продумать качественный поддон. Для этого не обязательно покупать дорогостоящее готовое изделие, попробуйте соорудить простой трап для душа в полу под плитку. Этот вариант сэкономит полезное пространство и защитит от лишних трат.

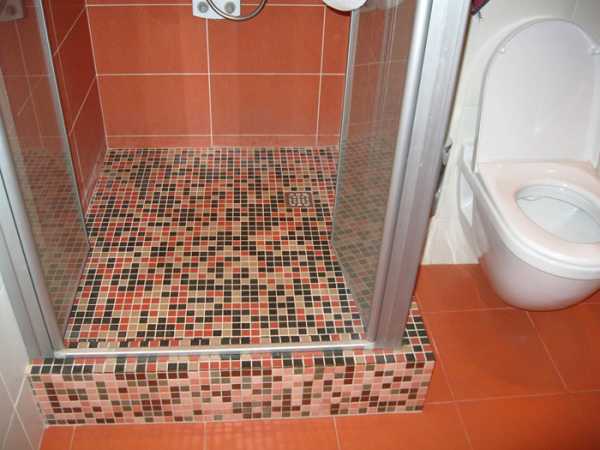

Невидимый механизм встроен в подиум для кабинки

Содержание статьи

Что такое трап для душа в полу под плитку: для чего используется

Конструкция слива для душевой может делаться из разных типов материалов. Для этого подойдет пластик или металл. Данное устройство обеспечивает накопление и вывод воды с пола душевой. Изделие характеризуется простотой устройства, удобством и небольшой стоимостью.

Конструкция водоотводящего механизма

Структура данного изделия предполагает наличие таких элементов:

воронки для приема воды с фланцем, куда перемещается жидкость. Выходной патрубок располагается внизу изделия;

фланец применяется для фиксации мембраны с гидроизоляцией;
решетка съемного типа требуется для удержания большущих частиц;
сифон, помогающий создать гидрозатвор в сливном механизме. Подобное устройство защищает комнату от попадания зловонных ароматов.

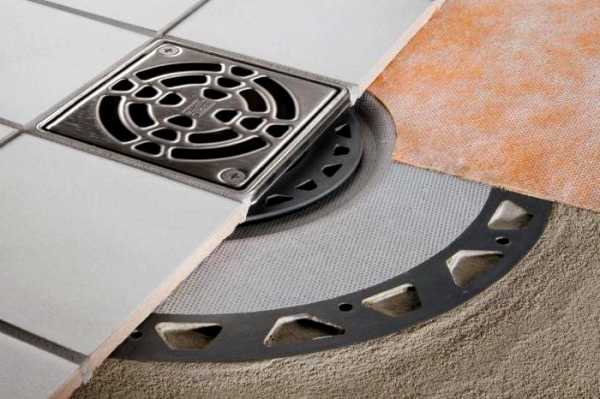

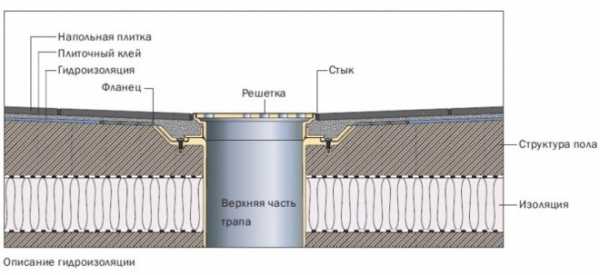

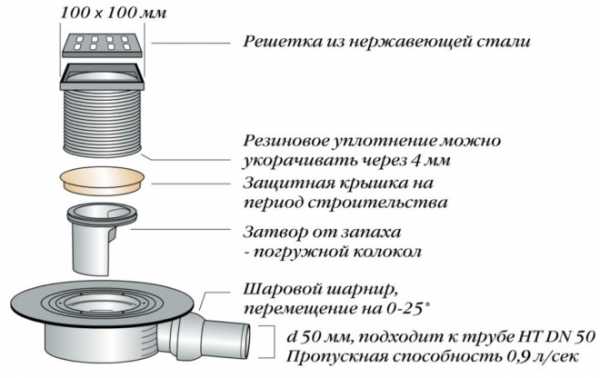

Составляющие водоотвода и изделие в разрезе

Кроме удаления воды и ее сбора трап для душа в полу под плитку удерживает мусор, чтобы не возникло засоров, а также предотвращает прохождение любых запахов.

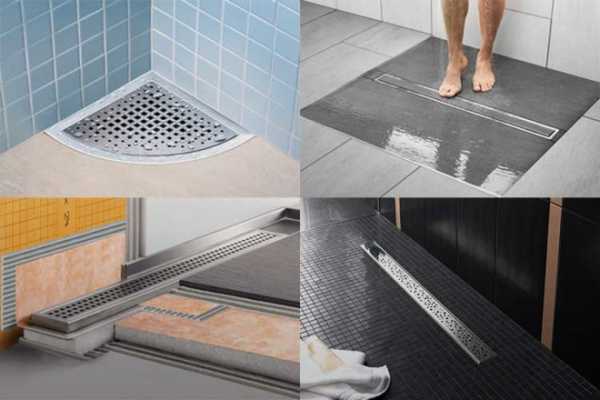

Разновидности трапов для душа

Функциональные сливные устройства бывают разных видов. Они отличаются конструкцией, конфигурацией и определенной высотой. В зависимости от типа решетки они могут быть также разнообразной формы. Также по типу устройства трапики для слива воды бывают:

линейные используются по краям помещения или в угловых зонах;

Для изделий подобного типа необходим наклон в определенную сторону

точечные размещаются в любой зоне комнаты;

Для точечного водоотвода требуется наклон с нескольких сторон

пристенные, располагаются вдоль стен.

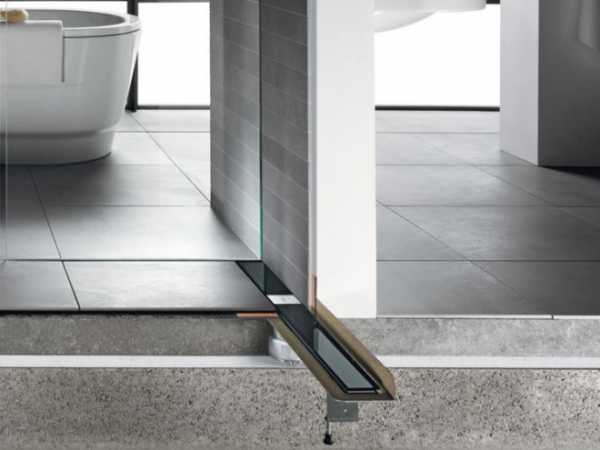

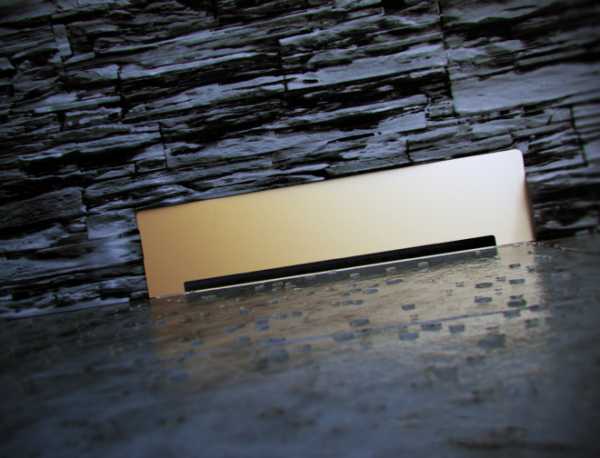

Подобный вариант отличается удобством

Основным параметром считается высота слива, от него зависит насколько понадобится поднимать уровень пола вокруг душевой.

Полезная информация! При оборудовании обычного гидрозатвора, помните, что, если душем долго не пользоваться, после высыхания воды будут появляться посторонние запахи. Устранить подобную проблему поможет приспособление с сухим затвором.

Размещение трапа

Перед установкой слива для душа в полу под плитку нужно тщательно подобрать подходящее место. Лучше его расположить в самой низкой точке помещения, где собирается стекающая вода. Разместить можно разными способами:

в центральной части душевой, с смещением в сторону. При этом наклон выполняется на все четыре стороны;
при установке углу, наклон делается в двух плоскостях, что обеспечивает сток к одному углу;
у стены уклон создается в одной плоскости, в направлении к стоку. Таким образом монтируются отверстия с повышенной пропускной способностью. Они редко засоряются.

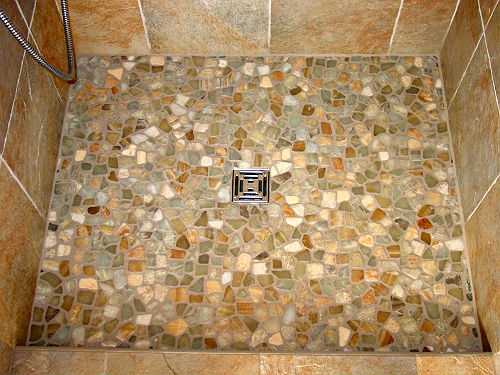

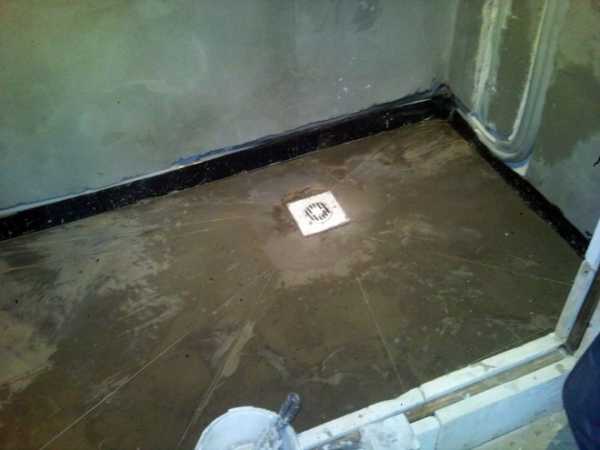

Слив в центральной части с решеткой

Установка душевого трапа

Помните, что установка конструкции выполняется одновременно с монтажом гидроизоляции всего напольного покрытия в ванной. При создании стяжки понадобятся инструменты для изготовления специального раствора, а также приспособления для распределения состава и выравнивания поверхностей. Это всевозможные шпатели, уровни и специальные терки.

Обязательно потребуются маркеры и рулетки.

На схеме отображены основные этапы монтажных работ

Из материала необходимо подготовить цементно-песчаную смесь, пенополистирол для теплоизолирующих работ, мембрана для гидроизоляции, клей и плитка.

Пошаговую укладку трапа для душа в полу под плитку можно посмотреть в таблице

При установке трапика для душа можно приобрести всю систему в строительном магазине. Она включает рейки различной толщины, что помогает упростить работу. Вокруг слива рекомендуется применять специальную влагоустойчивую плитку. Проследите, чтобы решетка не располагалась выше плитки. Места соединения трапа и плитки обработайте герметиком.

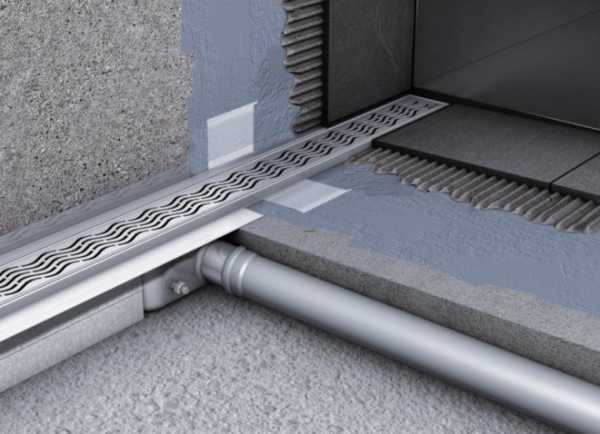

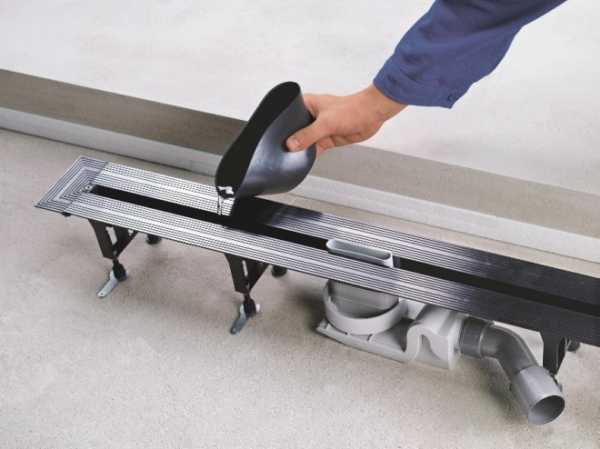

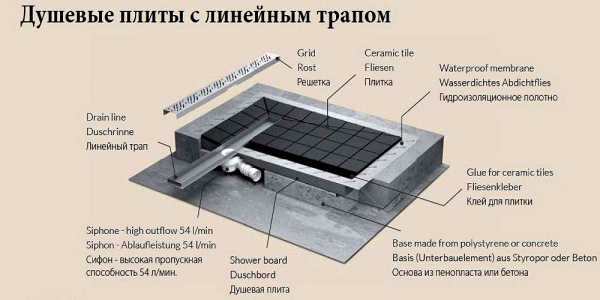

Установка линейной конструкции сливной системы

Как монтировать душевую кабину без поддона на полу

Как сделать душ без поддона в квартире – интересно многим, ведь подобная конструкция имеет множество преимуществ:

помогает создать оригинальный дизайн в душевой;
обеспечивает легкий доступ к душевой;
упрощает процедуру ремонта в санузле;
облегчает уборку в помещении;
экономит денежные средства.

Значение имеет правильный расчет наклона

В данной конструкции отсутствует высокий поддон, и отток воды производится через установленный сливной механизм. У изделия без поддона есть определенные минусы. Это собирание воды на напольном покрытии и выход собравшейся жидкости при открывании дверей. Если неправильно установить сифон, то может появиться неприятный запах.

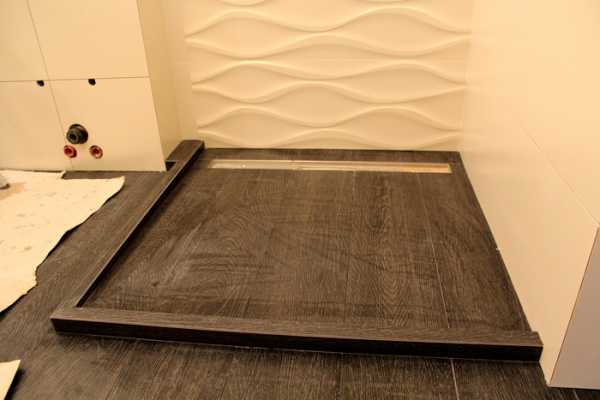

Конструкция модели без поддона

В таких случаях рекомендуется установить конструкцию трапа с сухим затвором для душа. Стоит учитывать пропускную способность трапа, которая варьируется от 8 до 16 литров в минуту. Пристенные конструкции могут отводить до 40 литров. Лучше выбрать высокий сифон, который позволит обеспечить большой наклон в направлении к канализации. Отличным решением станет размещение гидрозатвора в середине сифона.

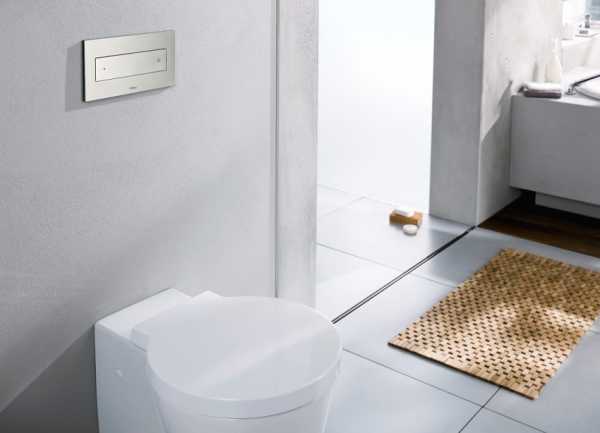

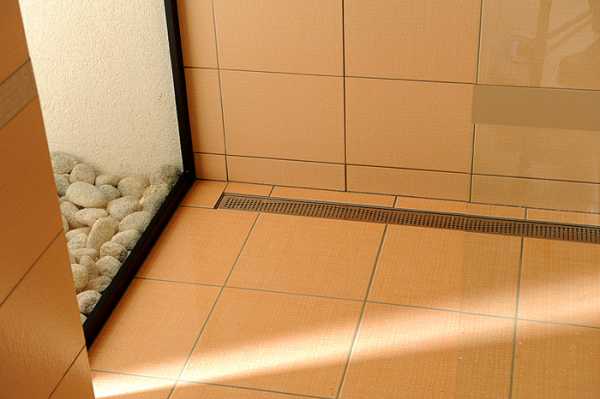

Незаметная водоотводящая конструкция

При оборудовании функционального участка без поддона важнейшим моментом считается проблема водоотведения. Трап выводит жидкость в специальную решетку. Уклон не обязательно делать по всей душевой комнате. Достаточно его выполнить в душевой зоне. Так как решетка трапа отличается компактностью, то можно создать наклон во все стороны. При укладке механизма в углу помещения, можно соорудить уклон на две стороны.

Значение имеет высота трапа. На рынке можно приобрести конструкции высотой 100 мм, которые можно монтировать в небольшие стяжки. Важно правильно выбрать сифон, чем он ниже, тем хуже его пропускная способность.

Соблюдение технологии монтажа позволит создать качественную водоотводящую конструкцию

Установка трапов осуществляется до выполнения стяжки. При этом оборудование центрируется с применением уровня. Выполняя стяжку, помните о создании специального уклона. При этом строительная смесь должна полностью покрыть пространство под дренажной системой.

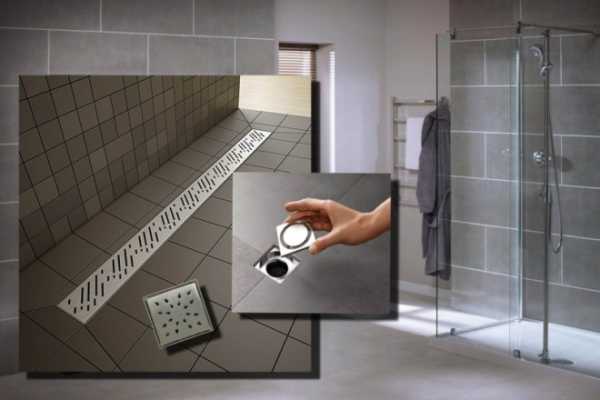

Трап для душа может выполняться в разных конфигурациях

Полезная информация! Помните, что монтаж без поддона выполняется только после тщательных расчетов и проектирования. Для установки трапа требуется не менее 150 мм высоты от пола, включая бетонную стяжку.

Правильный монтаж системы трапа обеспечит качественное и своевременное отведение воды из душевой кабины. При этом многое зависит от выбранного оборудования и правильных расчетов.

Установка трапа для душа

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка…

aquatic-home.ru

Трап для душа в полу под плитку: виды, устройство и установка

При всем многообразии душевые кабины можно разделить на две большие группы. Это кабинки на съемном поддоне и без такового. Первые отличает простота установки и обслуживания, вторые имеют эффектный вид, не ограничены формой и размерами основания.

Модели без поддона сложнее устанавливать, для них необходим качественный и эффективный слив. Именно для этого предназначен трап для душа, он обеспечивает хороший водоотвод и не портит вид кабинки.

Содержание статьи

Что такое душевой трап

По сути своей трап – это система слива воды желобового типа, которая вмуровывается в стяжку, обеспечивает беспрепятственный отток грязной воды и подачу ее в канализацию. Помимо удаления воды, данная система отвечает за сбор мусора, который может закупорить сливные каналы, она же защищает ванную комнату от неприятного запаха из канализации.

Детали трапа изготавливают из разных материалов, это и проверенный десятилетиями сантехнический чугун, и пластик, и особо популярные в последнее время металлокерамические конструкции. Вне зависимости от типа и материала трапа он должен обеспечивать эффективный водоотвод, улавливать крупные примеси, не препятствовать очистке системы.

Устройство и основные узлы

Существуют различные модели трапов, которые внешне мало похожи между собой. При этом все они работают по одному принципу и состоят из аналогичных по предназначению частей:

приемный корпус воронкообразной формы;
защитный фильтр сетчатого типа;
декоративная решетка;
фланец и отводящий патрубок;
сифон или сухой затвор;
муфты и трубопроводы.

По направлению движения грязной воды различают вертикальный и горизонтальный трап. Первый характеризуется высокой пропускной способностью и простотой эксплуатации, но его установка в квартирах практически невозможна. Второй занимает мало места, но не всегда может справиться с мощным потоком воды.

Преимущества и недостатки

Душевые кабинки с трапами пользуются все возрастающей популярностью, тому есть масса причин. Среди прочего стоит отметить следующие их преимущества:

привлекательный дизайн;
минимум занимаемого места;

нет привязки к форме и размеру поддона;
простота уборки помещения;
высокая надежность и долговечность.

Стоит также упомянуть о сливном трапе как эффективном способе защиты от затопления ванной комнаты. Поскольку сток находится на уровне пола, поток воды из поврежденной трубы или в случае перелива из ванны устремится в канализацию, что позволит минимизировать возможные убытки.

К недостаткам подобного устройства можно отнести разве что сложность монтажа и высокие требования к качеству выполнения работ. Важно понимать, что все компоненты сливной системы скрыты внутри стяжки или под фальшполом, что заметно затрудняет ремонтные работы.

Виды

В продажу поступают трапы разной конструкции, с разными характеристиками, которые и определяют сферу их применения. Выбирают тот или иной тип в зависимости от конфигурации кабинки, которую планируется установить, особенностей расположения канализационных труб и собственных предпочтений, ведь трапы разных типов имеют разный вид, что скажется на дизайне кабины в целом.

Точечного типа

Основная характеристика устройства понятна из его названия – небольшой размер. Как правило, видимая часть устройства – это квадрат со сторонами порядка 15 х 15 см, но бывают и модели оригинальной формы, круглые или овальные. Это идеальный трапик для душа под плитку в случае небольшой кабинки.

Точечный трап имеет крайне простое устройство:

корпус с вмонтированным механическим затвором;
металлическая сетка-улавливатель;
декоративная решетка.

Такой трап можно установить как в углу, так и посредине кабинки, главное – обеспечить небольшой уклон в сторону приемной воронки. Он просто устанавливается, но имеет небольшую пропускную способность, следовательно, не подойдет для кабин с высоким расходом воды.

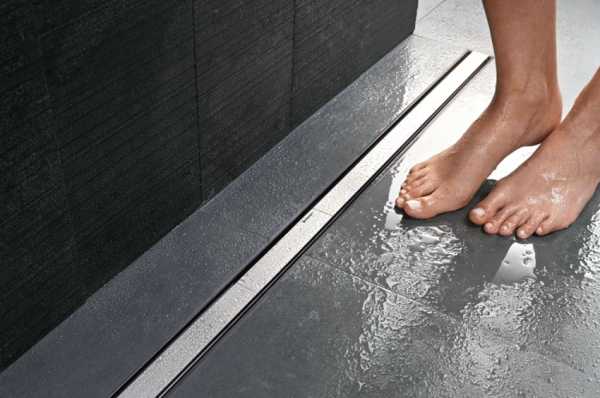

Пристенный

Это одна из самых оригинальных конструкций. Трапы пристенного типа монтируют на стыке пола и стены и являют собой еле заметную щель. В этом ряд его достоинств:

трап не портит рисунок пола;
практически незаметен;
можно использовать «мокрый» сифон или клапан;
не требует создания уклона сложной конфигурации.

Пристенный трап отлично вписывается в любой интерьер, не занимает много места, при этом отличается достаточно высокой пропускной способностью до 40–45 л в минуту. Сам он монтируется крайне просто, но последующие отделочные работы могут вылиться в полноценный ремонт.

Линейный

Одна из наиболее распространенных конструкций. Детали линейного трапа имеют заведомо большие размеры, чем точечного, зато он отличается высокой, до 60 л в минуту, пропускной способностью, что делает его оптимальным вариантом для кабин с большим расходом воды и множеством функций. Дополнительный плюс трапа линейного типа – простота монтажа.

Основное отличие данных устройств заключается в форме водоприемника. Он длинный и узкий. При ширине в несколько сантиметров длина воронки может достигать 1,2 м и даже больше. Верхняя часть канала закрывается декоративной решеткой. Для этого используют красивые и долговечные материалы, к примеру, нержавеющую сталь.

Под заборным желобом устанавливают сифон, отвод делают по горизонтальной схеме с небольшим уклоном. Часто подобные трапы располагают вдоль одной из стен, тогда для обеспечения нормального водоотвода достаточно создать уклон порядка 2 градусов в сторону слива.

Оригинальные решения

Помимо основных разновидностей, существуют и оригинальные устройства, позволяющие создать действительно уникальную кабину. К примеру, слив можно сделать в углу душа. Это обеспечит хороший ток воды, но потребует сложной конфигурации пола, чтобы вода не застаивалась, поверхность должна иметь конический уклон.

Обратите внимание! Еще одной оригинальной конструкцией является скрытый щелевой слив. Он может быть реализован как щель вокруг одной из плиток пола.

Благодаря подобной форме слив практически незаметен, но имеет большую площадь водозабора.

Выбор

Выбирать любую сантехнику надо ответственно, это относится и к трапам. В этом деле не бывает мелочей, на все надо обращать внимание. Конечно, первое, что приходит на ум, – дизайн. Тут все зависит от личных предпочтений. При этом надо учитывать не только внешний вид устройства, но и его тип, следовательно, особенности установки и эксплуатации.

Материал

Более всего покупателя интересует та часть трапа, которая будет видна, а именно декоративная решетка. Дешевые модели делают из пластика, что и определяет их потребительские характеристики. Модели среднего и верхнего ценового сегмента изготавливают из металла или керамики. Они отличаются красивым внешним видом и продолжительным сроком службы.

Не менее важен материал внутренних частей устройства, чаще всего используют:

пластик;
нержавеющую сталь;
чугун.

В части корпуса и трубопроводов более всего востребован пластик. При этом используется специальный сантехнический состав, он имеет достаточную прочность, что делает его одним из лучших материалов. Чугун встречается редко, сталь используется в основном для лотков линейных трапов.

Тип затвора

Трап любой конструкции комплектуется затвором (сифоном) – устройством, которое отделяет трубопроводы, установленные в помещении, от стояка канализации. Различают сухой и водяной сифоны.

Обратите внимание! Сухой затвор являет собой клапан, который открывается под воздействием давления воды и автоматически закрывается. Данная разновидность надежнее, но требовательна к уходу и имеет большую стоимость.

Гидрозатвор – это аналог обычного сифона под раковину. В нем барьером для запаха является вода. Это дешевое устройство, отличающееся практичностью и неприхотливостью, но имеет существенный недостаток – вода может испариться, и барьер просто перестанет существовать.

Отдельно надо отметить трап с механическим затвором, просто говоря, на выходе слива установлен кран, который в случае длительного простоя закрывают вручную. Это полезная вещь для душевых кабинок, которые подолгу не используют в силу разных причин.

Установка в душевой

Использование трапа для отвода воды из душевой кабинки – это универсальное решение, которое одинаково подходит для загородного дома или городской квартиры. Конечно, подходы к выбору и монтажу будут разниться. В общем же случае порядок работы выглядит следующим образом.

Подготовительные работы

Проще всего устанавливать душ в частном доме, в идеале – на этапе строительства. Тогда оптимальной видится установка трапа с вертикальным сливом, который обеспечит максимальный водоотвод и долговечность. В квартире же придется ограничиться устройствами с горизонтальным сливом, да и для их установки общий уровень пола придется поднять на 10–15 см.

В доме, который эксплуатируется, снимают старое покрытие, в результате чего должно оголиться перекрытие и остаться только труба канализации. Вполне вероятно, что она чугунная с давно истекшим сроком службы, по возможности ее меняют.

Прокладка трубопроводов канализации

Далеко не всегда место, выбранное для установки душевой кабины, идеально для этого подходит. Часто приходится менять конфигурацию канализации, и до начала монтажа трапа надо это сделать. Кстати, даже если расположение старых трубопроводов устраивает, нелишним будет поменять чугун на современный пластик.

Важно! Трубы укладывают, выдерживая уклон порядка 2 см на погонный метр. Стыки замазывают герметиком.

Сразу же стоит рассчитать высоту подъема уровня пола. Можно пойти путем сложных вычислений, проще и быстрее временно собрать трап, измерить параметры по образцу. При этом нельзя забывать, что для функционирования слива должен быть уклон в его сторону.

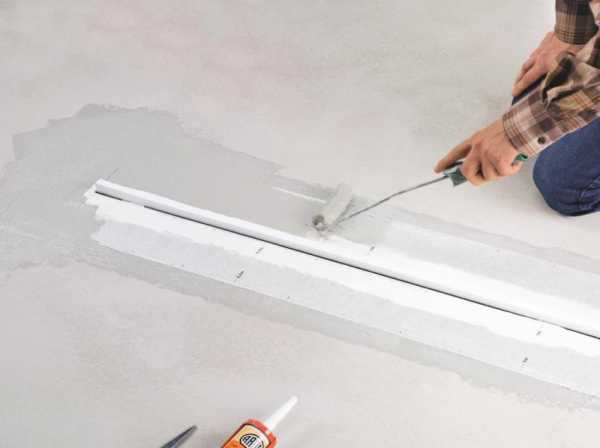

Гидроизоляция

Поскольку планируется «мокрая» работа, а именно заливка бетона, начать надо с гидроизоляции. В зависимости от типа перекрытия и финансовых возможностей владельцев выбирают рулонный материал или мастику. В любом случае поверхность должна быть полностью защищена от влаги, это касается пола и стен на 10–20 см выше предполагаемого уровня.

К качеству выполнения гидроизоляции в ванной комнате квартиры многоэтажного дома предъявляются самые высокие требования. По возможности стоит использовать не один тип материала, а комбинировать их. Хороший результат дает пропитка перекрытия мастикой с последующей оклейкой рулонной гидроизоляцией.

Монтаж трапа

После того как пол полностью защищен от влаги, можно устанавливать трап. Как правило, для этого используются ножки из комплекта поставки, в отдельных случаях придется изготовить самодельную поддерживающую конструкцию. Это несложно, она должна просто удержать устройство на месте до момента застывания стяжки.

Теплоизоляция

Стяжка – это бетон, который заведомо не сохраняет тепло. Чтобы ванная не превратилась в холодильник, а от пола не тянуло, надо позаботиться о теплоизоляции. Лучше использовать пенополистирол. Материал разрезают по месту, особое внимание уделяют частям, которые будут примыкать к канализационным трубам и самому трапу.

Листы укладывают вплотную друг к другу, для обеспечения максимальной теплозащиты их дополнительно проклеивают скотчем, а по периметру укладывают демпферную ленту из того же материала.

Заливка стяжки

Часто требуется поднять уровень на существенную высоту, тогда стяжку заливают в несколько слоев. Первый делают ниже теплоизоляции, остальные выше нее. На слой пенополистирола укладывают пластиковую армирующую сетку, устанавливают планки, выполняющие роль маяков.

Пол заливают обычным бетоном, составом, состоящим из 3 частей песка и 1 части цемента. С помощью правила разравнивают поверхность, она должна быть максимально гладкой, ровной, но с уклоном в сторону слива. После этого дают стяжке застыть.

Финишные работы

Поднятую на нужный уровень поверхность сушат до полного застывания и только после этого выполняют отделочные работы. В основном для отделки используют кафель. Работу ведут от трапа к стенам. Оставляют до полного застывания. Далее окончательно собирают слив, устанавливают декоративную решетку, и можно монтировать душ.

Использование трапа позволяет создать действительно уникальную душевую кабину. Он справится со своей задачей, отведет воду и станет украшением кабины, конечно, для этого надо выбрать модель, идеально соответствующую дизайнерскому решению, и правильно ее установить. Это несложно, и, учитывая, что работа будет выполнена своими руками, – недорого.

gidpovode.ru

современное решение для ванной комнаты

Громоздкие душевые кабины теряют свою популярность при оформлении современной ванной комнаты, особенно когда габариты этого помещения очень маленькие. В таких случаях идеальным вариантом оказывается возможность смонтировать трап для душа в полу под плитку. Какой трап лучше выбрать и как правильно осуществить его монтаж, подробно расскажет данная статья.

Точечный сливной трап в душевой кабинке

Трап для душа в полу под плитку: определение и назначение

Трап представляет собой пластиковое, металлопластиковое или металлическое сантехническое устройство, которое предназначено для сбора и отведения сточной воды из душевой комнаты в главный сливной стояк. Он имеет простую удобную конструкцию, которая монтируется под водонепроницаемым полом. Все компоненты изделия выполняются из антикоррозийного материала.

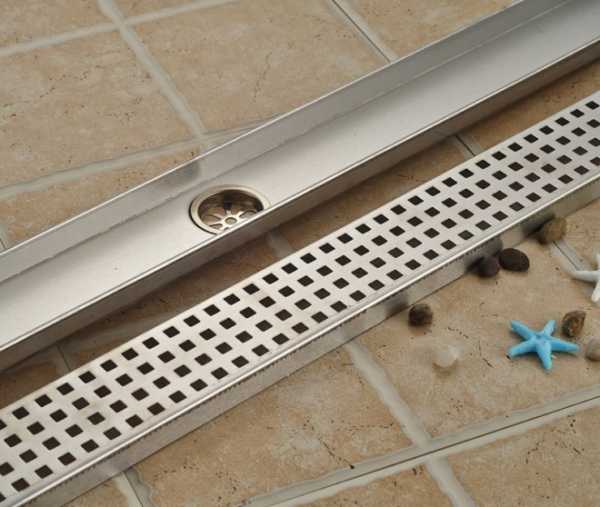

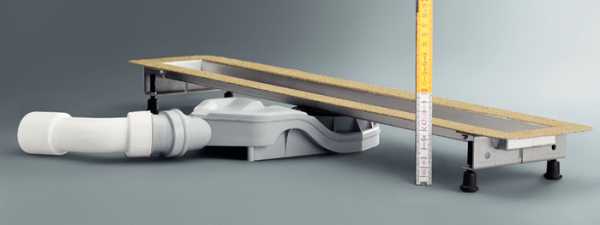

Линейный трап из нержавеющей стали

Помимо основного назначения, трап имеет еще и несколько дополнительных функций:

выполняет фильтрацию сточной воды от крупных загрязнений;
обеспечивает полную герметизацию с напольным покрытием;
защищает от неприятных запахов, исходящих из общей системы канализации.

Внешний вид сантехнического трапа может иметь овальную, прямоугольную, квадратную или круглую форму. По конструктивному исполнению – это пристеночные, линейные или точечные устройства. Пристеночный и линейный сливной трап для пола устанавливают по краям или в углах душевой комнаты, а точечный может быть расположен в любой точке помещения.

Купить трап для душа можно начиная от самой простой модели и заканчивая сложной конструкцией с отсечкой и каскадом обратных мокрых и сухих клапанов. Трап стандартной модели рассчитан на тонну веса и температуру среды до 80°С.

Угловой трап в полу душевой кабины

Чтобы облегчить монтаж устройства, производители стали выпускать конструкции с изменяемой высотой изделия. Оптимальным решением для домашнего душа является пластиковый трап с решеткой из нержавеющей стали, прямым или боковым выпуском, гидрозатвором и сухим затвором.

Верхняя часть сливного трапа для душа состоит из декоративной решетки из нержавеющей стали. Далее следует фильтрующая решетка слива, которая задерживает крупный мусор и защищает помещение от канализационных запахов. Эта решетка фиксируется при помощи герметизирующих фланцев и колец. Далее следует сам слив, состоящий из стакана и основания с отводом, который присоединяется к трубопроводу с помощью муфты. Отвод может быть одиночным и проходным, для нескольких устройств, подключенных к одной трубе.

Достоинства душевых со встроенным сливом

В случае смонтированного слива для душа в полу, душевая кабина может быть любых размеров, и расположена в любом помещении, даже с нестандартной планировкой. Благодаря легкой конструкции слива все монтажные работы можно выполнять самостоятельно.

Г-образное расположение двух линейных трапов

Если купить трап под плитку для душевой кабины с сухим затвором, то сразу исключается возможность попадания неприятных запахов из системы канализации в душевую комнату. Простая мобильная конструкция позволяет очищать слив от загрязнения и менять изношенные детали.

Невысокая доступная стоимость изделия позволяет получить полноценную душевую кабину без лишних затрат. Достаточно лишь выложить пол нескользящей керамической плиткой, организовать ограничительные борта и пластиковые двери-купе и правильно подключить все коммуникации.

Основные разновидности трапов

К выбору сливного устройства следует подходить грамотно и внимательно, изучив особенности каждого вида изделия и возможный срок эксплуатации.

Декоративная круглая решетка точечного трапа

Все душевые трапы отличаются друг от друга своей конструкцией, высотой и формой. Форма внешней решетки может быть прямоугольной, круглой, квадратной или овальной. В зависимости от конструкции устройства могут быть линейные, точечные и пристенные.

Точечные изделия могут располагаться в любой точке помещения. Линейные трапы для душа размещают преимущественно по краям и в углах комнаты. Пристенные трапы устанавливают возле стен.

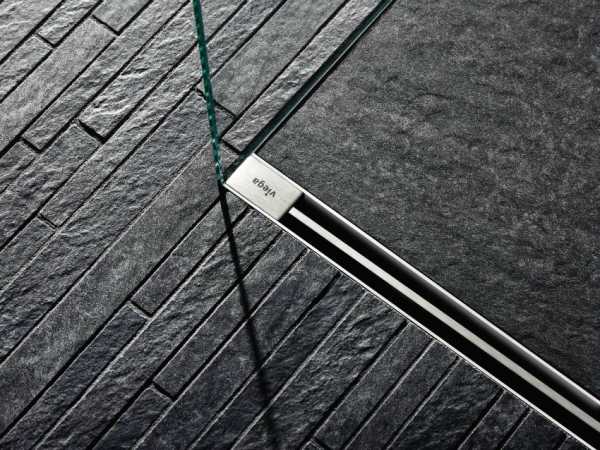

Линейный трап с узким сливным отверстием

Высота трапа может быть 90-150 мм. Сливная мощность составляет 0,8-1 л/с. В зависимости от подходящей канализационной трубы к месту слива, трап может быть с горизонтальным или вертикальным выпуском. Более удобный отвод воды обеспечивают горизонтальные трапы. Но трапы с вертикальным отводом воды обеспечивают большую пропускную способность.

Если канализационная труба подводится с подвала или нижнего этажа, а также если душевая кабина расположена на платформе, следует выбирать трап для душа в полу с прямым выпуском.

Если траншея для сливной трубы прокладывается в полу под уклоном, имеет место купить душевой трап с боковым выпуском. Для возможности поворачивать сливную трубу в сторону стоит выбрать трап с выпуском под уклоном.

Душевой трап под плитку может быть с сухим, водным или механическим затвором. Трап с гидрозатвором считается наиболее простым и дешевым вариантом. Здесь функцию пробки выполняет сама вода, которая задерживается в сифоне и препятствует поступлению канализационных зловоний в помещение. Если душем пользоваться постоянно, может возникнуть сырость, которая способствует развитию болезнетворных микроорганизмов. Здесь следует постоянно проводить дезинфекцию.

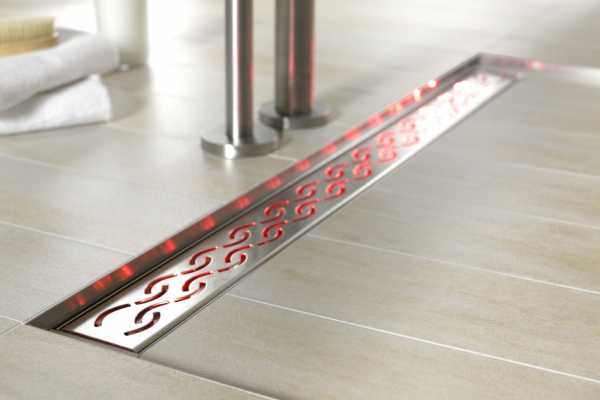

Сливной трап со светодиодной подсветкой

В случае длительного неиспользования душа вода высыхает, и все запахи из канализации благополучно проникают в душевую комнату. Этот тип трапа идеально подходит для теплых комнат с частым отведением сточной воды.

Наиболее приемлемым и популярным вариантом является трап для душа с сухим затвором. Он не вызывает сырости. Здесь вся вода мгновенно уходит в канализацию. Такая система обеспечивается за счет наличия в конструкции трапа шарика, который посажен в воронку. Когда трап наполняется водой, он начинает постепенно всплывать, и открывает тем самым слив. После стока воды он возвращается на свое место, и перекрывает доступ воздуха из системы канализации. Применяется для помещений с редким отведением сточной жидкости.

Трап с механическим затвором идеально подходит для установки на улице или в плохо отапливаемых помещениях. Здесь, благодаря незамерзающей конструкции и специально не задерживающейся жидкости, исключается возможность попадания неприятных канализационных запахов в душевое помещение.

Самыми популярными изделиями на сегодняшний день являются вертикальные трапы с сухим затвором, которые обеспечивают максимальную пропускную способность и защищают помещение от неприятных зловоний.

Сливной трап в полу под плитку в ванной

Высота трапа играет немаловажную роль при его выборе. Она напрямую зависит от высоты стяжки пола. Более высокий трап имеет лучшую пропускную способность, чем более низкий. Лучше купить трап для душа под плитку в полу с регулируемой высотой.

Также трапы для душа под плитку следует подбирать с учетом диаметра канализационной трубы. Для жилых домов рекомендуется устанавливать трап с диаметром отвода 50 мм, пропускная способность которого 0,7 л/с. Для общественных помещений применяют отводы диаметром 100 мм, обеспечивающие пропускную способность 2,1 л/с.

Материалы для изготовления канализационных трапов

Сухой трап для душа в полу может быть изготовлен из пластика, чугуна и нержавеющей стали. Пластиковые изделия имеют небольшой вес, легко очищаются, устойчивы к воздействию агрессивной среды, долговечны. Их часто используют для душевых комнат в частных домах и квартирах. Слив сточной воды происходит через зазор между душевым лотком и решеткой, а также в сквозные отверстия на верхней части решетки.

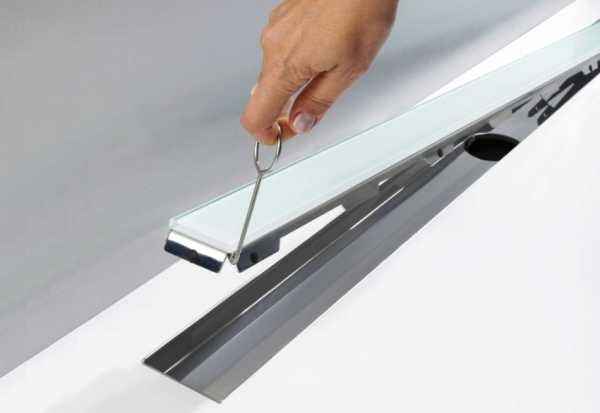

Стеклянный сливной трап в современном дизайне

Пластиковые трапы оснащены декоративными съемными или несъемными решетками различной формы и узора. Высота изделия составляет 75-180 мм. Монтировать слив для душа в полу под плитку можно вблизи стены или на открытом участке помещения.

Все компоненты сантехнического элемента, кроме ножек и решетки, выполнены их высокопрочного пластика. Сифон часто выполнен по технологии плавающих шариков. Несмотря на то что такая конструкция снижает пропускную способность, однако оснащает его сухим клапаном. После полного оттока воды шарики опускаются на дно, чем перекрывают доступ воздуха с неприятными запахами из канализационного канала.

Для снижения стоимости изделия ножки могут быть выполнены из стальной перфорированной ленты. Тогда необходимая высота трапа достигается путем перегибания ленты. Вместо стальной ленты могут быть использованы регулируемые винтовые ножки.

Для обустройства общественных душевых кабин, спортивных и банных комплексов и оздоровительных центров часто используют пластиковые канализационные трапы 110 мм. Этот компактный элемент встраивается в пол с небольшим уклоном. Он совместим практически с любым напольным покрытием.

Пластиковый трап для ванной круглой формы

Канализационные трапы из нержавеющей стали рекомендуется устанавливать для помещений с повышенными гигиеническими требованиями. Изделия наиболее актуальны для детских учреждений, бассейнов, медицинских и оздоровительных заведений.

Из нержавеющей стали может быть изготовлен не только корпус, но и декоративная решетка. Современным решением являются линейные полосы из нержавеющей стали, которые используются для сбора большого количества сточной воды. Они практически невидимы в полу, заполняются камнем или керамической плиткой. Могут иметь выгнутую форму в виде буквы «U».

Для помещений с жесткими условиями эксплуатации применяют чугунные трапы. Эти изделия обладают наибольшей пропускной способностью и повышенной стойкостью к коррозии, что обеспечивает длительный срок службы, доходящий до 50 лет. Чаще всего их изготавливают с гидрозатвором. Такие трапы устанавливают в прачечных, бассейнах, душевых, профильных лабораториях. Для обеспечения отвода дождевых и хозяйственных сточных вод применяются только чугунные вертикальные трапы Ду 100 мм.

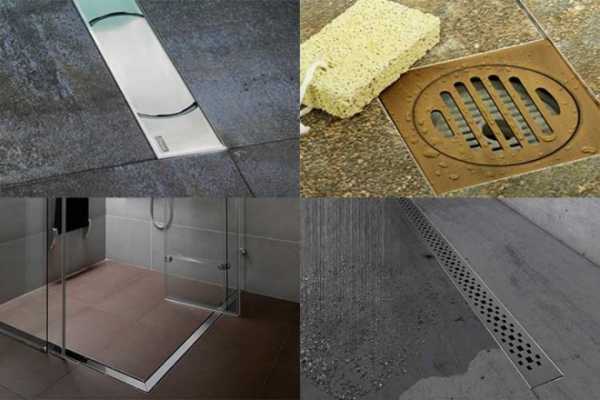

Разновидности решеток для трапа

Решетки для трапов могут быть изготовлены из различных материалов. Наиболее качественной считается решетка, выполненная из нержавеющей стали. Менее долговечны решетки из пластика, но они значительно дешевле, чем металлические. Также в магазинах можно встретить более современный вид решетки из стекла, которая очень хорошо смотрится в душевых комнатах и не уступает по сроку службы решетке из нержавейки.

Угловая решетка для трапа из нержавеющей стали

Какой сифон выбрать?

Сифоны для душевых кабинок, они же трапы, отличаются от своих сородичей отсутствием возможности закрываться пробкой. Они могут быть небольшого размера и благодаря этому поддоны для душа легко установить.

Конструкция сифона может быть гофрированной, бутылочной, или сифон может быть изготовлен из жесткой трубы. Различают простой, автоматический, и сифон с функцией закрыть-открыть.

Возможные места расположения трапа в душе

Сантехнический трап может располагаться в следующих участках ванной комнаты:

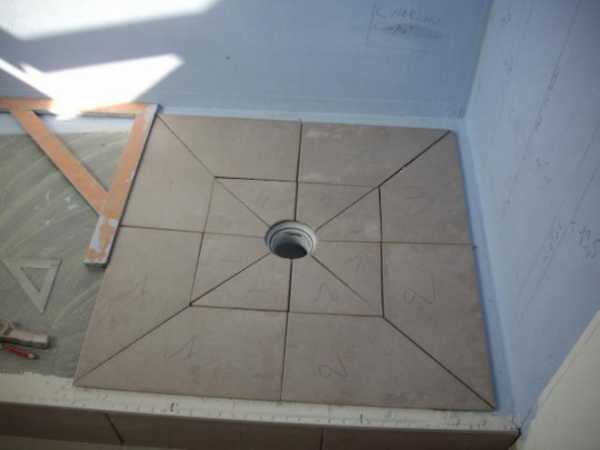

В центре душевой комнаты. Здесь следует обеспечить уклон пола с четырех сторон.

В одном из углов. При таком решении уклон пола выполняется в двух плоскостях, обеспечивая сток воды в нужный угол. Это самый оптимальный вариант, который не привлекает лишнего внимания.

Возле стены. Уклон пола выполняется в сторону слива в одной плоскости. Таким способом монтируются щелевые линейные трапы для душа в полу под плитку, которые обеспечивают высокую пропускную способность. Они хорошо смотрятся в полу и намного реже засоряются.

Схема размещения трапа в полу под плитку

Монтаж трапа под плитку для душевой кабины

В случае монтажа трапа для частного дома, слив для душа устраивается в монолитном полу, и обеспечивается вертикальный отвод канализационной трубы. Для квартиры многоэтажного дома толщины стяжки пола недостаточно для устройства такой конструкции. В связи с этим приходится дополнительно поднимать уровень пола на 12-15 см в ванной и одновременно устраивать его уклон.

Монтаж трапа состоит из нескольких этапов:

определение местоположения трапа. Здесь важно учесть размер плитки, чтобы иметь возможность уложить кратное ее количество от стены до трапа. Тогда не придется ее резать, что сделает более эстетичным внешний вид душевой;
соединение трапа с канализационным сливом посредством сантехнических труб серого цвета диаметром 40-50 мм;
устройство теплоизоляционного слоя толщиной около 5 см. В качестве изоляционного материала отлично подойдет экструдированный или гранулированный пенополистирол. Под все сантехнические элементы вырезаются необходимые контуры;

Шаг 1: обрезка трапа до нужных размеров

выполнение черновой бетонной стяжки толщиной около 4 см, которая заполняет все свободное пространство до фланца сливного трапа. С помощью правила производится выравнивание слоя раствора;размещение гидроизоляционной мембраны, которая необходима для обеспечения дальнейшей герметизации пола;установка внутренней части в корпус трапа;
выставление направляющих пластиковых реек различной толщины, которые входят в систему душевого трапа. Толщина реек постепенно уменьшается в сторону сливного отверстия. Это обеспечивает уклон поверхности. Уклон составляет 10 мм на метр будущей заливки;
монтаж чистовой бетонной стяжки с необходимым уклоном в сторону слива. Ее уровень должен быть ниже высоты сифона на толщину плитки и слоя клеевого материала;
укладка влагостойкой керамической плитки начиная от трапа по направлению к стене;
затирка межплиточных швов влагостойкой затиркой;
заделывание герметиком на основе силикона мест примыкания плитки к корпусу трапа;

Шаг 2: сборка и установка системы, тестирование ее на герметичность

установка и крепление решетки на корпус трапа. Защитная решетка должна располагаться на одном уровне с поверхностью плитки или быть ниже ее на пару миллиметров.

После каждого нового слоя следует обработать места соединения пола со стенами гидроизоляционной мастикой или заклеить демпферной лентой для изоляции. Такая процедура позволит исключить возможность проникновения воды в нижние слои, что может способствовать образования очагов плесени и грибка.

Шаг 3: установка трапа в стяжку, гидроизоляция пола перед укладкой плитки

Необходимые материалы и инструменты для работы

На любом этапе монтажа при себе следует иметь материал для разметки – маркер, рулетку, уровень, строительный нож. Для устройства бетонной стяжки потребуется емкость для приготовления рабочего раствора, ручной инструмент для нанесения мастики и выравнивания слоя (уровень, терка, мастерок).

Для укладки керамической напольной плитки понадобится ведро и дрель с необходимой насадкой для приготовления клеящего раствора, шпатели разного размера, плиткорез, уровень.

Количество расходного материала зависит от общей площади пола. Для монтажа пола под трап понадобится:

сухая песчано-цементная смесь для устройства бетонной стяжки с расчетом 5 кг на 1 м?;
экструдированный или гранулированный листовой пенополистирол толщиной 5 см для тепловой изоляции;
гидроизоляционная мембрана, десятисантиметровая лента, мастика из расчета 3 кг на 1 м?;
комплект металлопластиковых труб, сливной трап с муфтами и крепежом;
керамическая плитка;
клей для плитки из расчета 5 кг на 1 м?;
герметик, затирка.

Шаг 4: укладка плитки, установка декоративной решетки трапа

Трапы для душа Viega

Трапы немецкой фирмы Viega получили свою популярность на рынке сантехнических материалов благодаря качественному исполнению изделия. Все конструктивные элементы выполнены из высокопрочного качественного материала. Сам трап изготовлен из нержавеющей стали с увеличенным сроком службы. Он имеет усовершенствованный внешний вид, что помогает сделать правильные акценты в ванной комнате. Сифоны и отводы выполнены из прочного пластика, который способен выдерживать нагрузку до 300 кг. Благодаря большой поверхности сифона достигается повышенная пропускная способность и уменьшается сопротивление.

Трап регулируется по высоте, но это не влияет на его пропускную способность, а позволяет уменьшить толщину стяжки пола. Трапы Viega с сухим затвором защищают ванное помещение от неприятных канализационных запахов. Это достигается благодаря специальной конструкции, где совмещена возможность регулировать высоту сифона и гидрозатвора.

Выпускное отверстие трапа Виега с сухим затвором довольно большое, что дает возможность прочистить сточную трубу металлическим канализационным тросом. Решетки для трапов выполняются из нержавеющей стали с матовой поверхностью или глянцевым блеском. Если для ванной комнаты не требуется дополнительных дизайнерских акцентов, можно приобрести решетку под укладку керамической плитки.

Хромированнй душевой трап для установки в пол Viega

Благодаря своей простой конструкции, удобному монтажу без лишних затрат и невысокой стоимости, трап в душ под плитку пользуется большой популярностью, особенно у обладателей квартир, где маленькие ванные комнаты и нет возможности установить габаритную душевую кабину.

Купить трап для душа под плитку можно в любом магазине сантехнических изделий, подобрав один из видов, который идеально подойдет именно для вашей ванной комнаты. При правильном подборе изделия и качественных строительных материалов для его монтажа гарантированно обеспечен длительный срок службы всей конструкции.

Простая конструкция трапа позволит самостоятельно смонтировать его в полу душевой комнаты без помощи специалиста, что дополнительно сократит общие затраты на ремонтные работы.

ibuildrussia.ru

Монтаж трапа под плитку для душевой кабины — СамСтрой

Трап для душа в полу под плитку: определение и назначение

Линейный трап из нержавеющей стали

Помимо основного назначения, трап имеет еще и несколько дополнительных функций:

-выполняет фильтрацию сточной воды от крупных загрязнений;

-обеспечивает полную герметизацию с напольным покрытием;

-защищает от неприятных запахов, исходящих из общей системы канализации.

Полезный совет! Высота изделия подбирается исходя из уровня подъема пола, равного толщине его стяжки.

Угловой трап в полу душевой кабины

Полезный совет! В случае засорения или выхода из строя фильтрующей решетки, ее можно заменить новой, сняв верхнюю часть конструкции.
