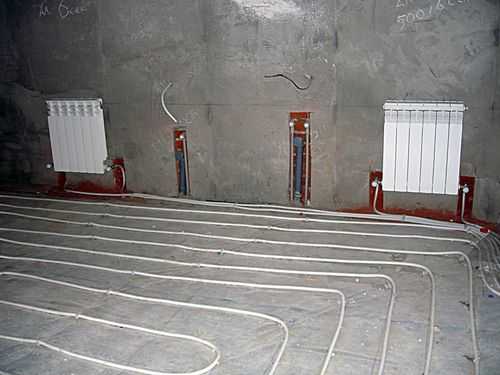

Схема отопления батареи и теплый водяной пол – Схема отопления с теплым полом и радиаторами

Какие обычно температуры напольного покрытия предпочитают пользователи?Для длительного пребывания комфортными оказываются «незаметность и нейтральность» — примерно +23 — +26 град С. Там, где занимаются спортом — +18 град. В ванной — +33 град оказывается нормой, но там бывают изредка …

Таким образом, не зависимо от того, какие на улице морозы, поддерживается постоянная температура поверхности напольного покрытия. Тогда компенсировать недостаток мощности при значительных понижениях наружной температуры должны радиаторы…

В межсезонье подогреваем теплым полом

Обычный режим отопления – первоочередное включение в работу теплых полов. В межсезонье, дом постепенно остывает, влажность увеличивается, тогда жильцы вручную, если нет компьютерной автоматизации системы отопления, включают нагрев заделанный в стяжку под напольным покрытием.

Когда ударят морозы и от окон повеет ощутимым холодом, теплоноситель перераспределятся в радиаторные сети, — вручную открывается регулировочный кран на магистрали.

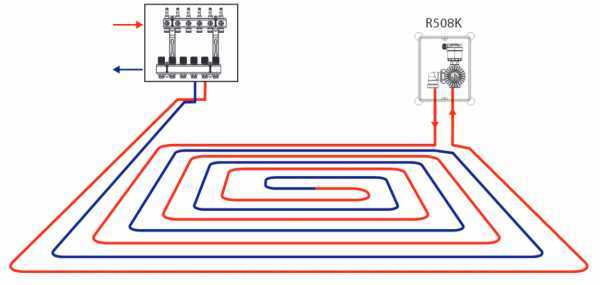

Здесь указан простейший способ регулировки и совмещения работы радиаторов и теплых полов – открытием кранов (настройкой термоголовки) вручную, что требует от пользователей внимания и может утомлять. Кроме того, здесь отсутствует значительная экономия денег, которая достигается с автоматизированным управлением.

Эконом вариант отопления одним лишь теплым полом

В центральном регионе, в относительно утепленном доме, можно сделать отопление одним лишь теплым полом по самому экономичному варианту, и при этом жилье останется пригодным к проживанию. Достаточно напрямую к газовому автоматизированному котлу подключить коллектор теплого пола, на котором должны быть лишь регулировочные краны для настройки каждого контура. Нет ни радиаторов, ни разводки труб под них, ни дополнительного насоса со смесительным узлом, система действительно дешевая и работоспособная. Но будут недостатки.

• Если котел не конденсационный, то низкотемпературный режим (ниже 55 град на обратке) приведет к конденсату на теплообменнике и быстрейшему выходу его со строя.

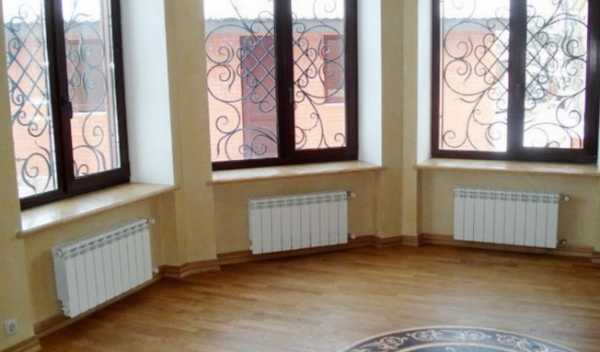

• Окна без тепловой завесы, с холодным внутренним стеклом, будут потеть с накоплением сырости в доме.
• Зона окон будет холодной, не комфортной, во всем доме.
• При резком похолодании или потеплении, разогретый массивный пол не отреагирует оперативно на изменение, буде ощущаться дискомфорт по температуре.
• В самые холодные недели мощности отопления при обычной температуре будет не достаточно. Чтобы поднять температуру в доме, нужно увеличивать температуру напольного покрытия свыше 28 град С., что не подходит большинству людей, особенно мешает ночному отдыху (горячая кровать), может приводить к заболеваниям ног, к разрушению напольного покрытия или даже к разрушению вмещающей стяжки. В противном варианте нужно будет мириться с относительной прохладой в доме и недостаточной мощностью отопления.

Как регулируется температура у теплых полов и радиаторов

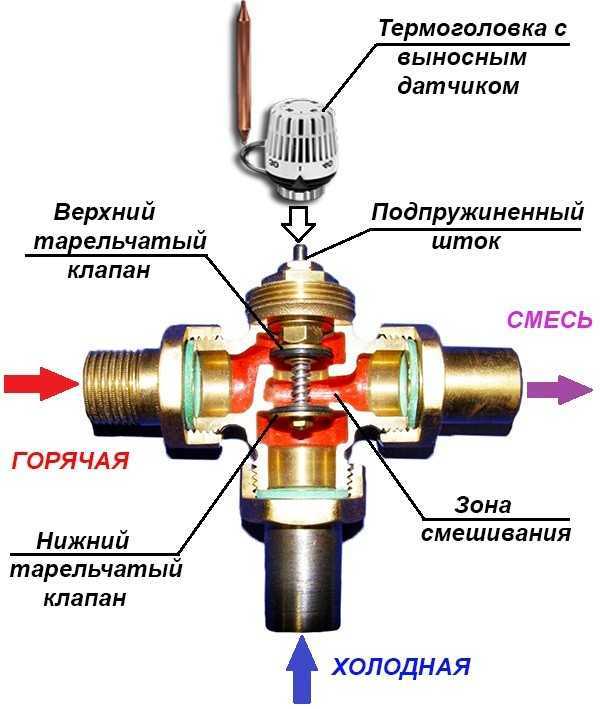

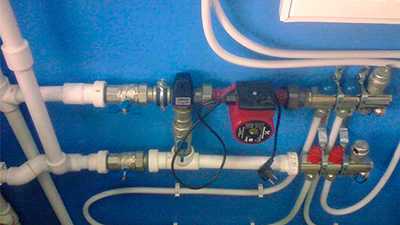

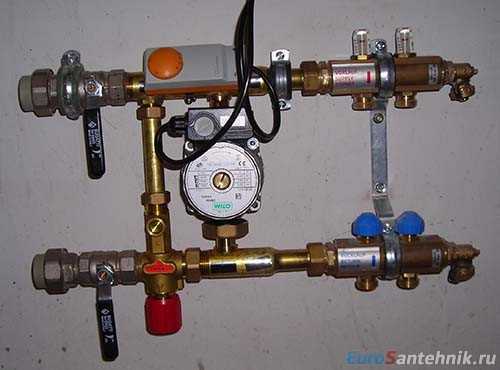

Температура теплого пола задается вручную настройкой термоголовки на трехходовом клапане смесительного узла. После чего заданный нагрев поддерживается в автоматическом режиме, датчик термоголвки установлен на подающем коллекторе.

Температура в каждой комнате также может регулироваться на распределительном коллекторе количеством подаваемого теплоностителя с помощью термостатов или ручной регулировкой.

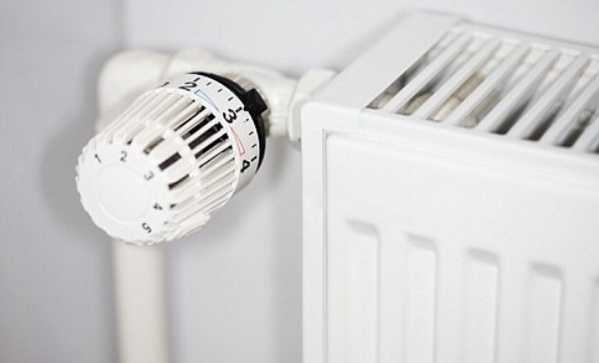

Если котел автоматизированный, то радиаторы могут быть оборудованы термоголовками, которые реагируют на температуру воздуха в комнатах. Тогда при охлаждении воздуха до определенного значения, например, когда мощности теплого пола хватать не будет, радиаторы автоматически включатся в работу, и будут поддерживать стабильную температуру на заданном термоголовкой уровне.

Что делать, если котел твердотопливный

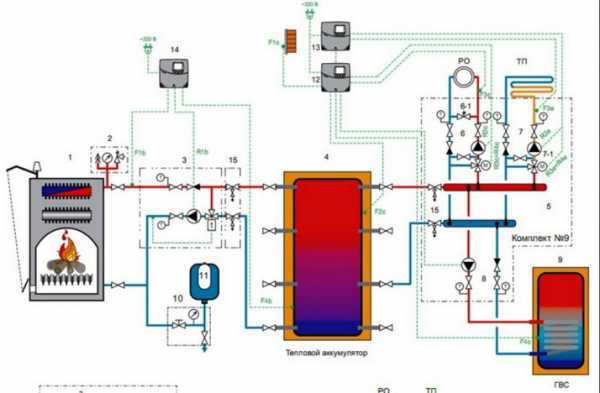

Если котел твердотопливный, то недопустимо блокировать с помощью автоматических устройств теплосеть, в которую напрямую от него подается горячий теплоноситель. Мощность, генерируемая котлом, может быт не израсходованной, и произойдет авария – закипание.

Справиться с ситуацией, и автоматизировать термоголовками поддержание температуры в комнатах на желаемом уровне, поможет буферная емкость. Тогда топка котла ведется вне зависимости от температуры в доме, а руководствуясь остыванием массы воды в теплоаккумуляторе.

Даже если произойдет закрытие всех автоматических регуляторов, в том числе и в теплом поле (перегрев помещения), то вероятно до прогорания котла, тепло поглотит массив воды, разогревшись, например, с 65 до 85 град.

Компьютерное управление радиаторами и теплыми полами

Помимо простейших механических термоголовок, которые устанавливаются на смесительных узлах теплых полов (по воде) и на радиаторах (по воздуху), возможно еще и централизованное управление всей системой обогрева с помощью контроллера. Подобные пакеты автоматизации для домов изготавливают известные производители.

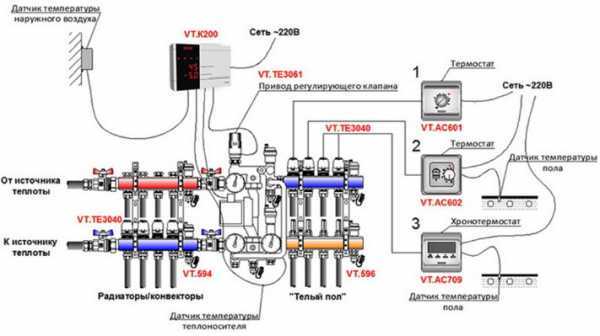

В большинстве случаев система выглядит следующим образом. Контроллер получает информацию о температуре воздуха в комнатах с датчиков, или сам совмещен с датчиком и установлен в гостинной-холе (обычная планировка домов). Он дает команды на управляющие устройства, которые установлены вместо термоголовок на смесительном узле теплого пола и на нескольких ключевых ветвях радиаторов или на самих радиаторах.

В более сложных системах контроллер руководствуется также погодным датчиком, осуществляя предупредительное изменение мощности обогрева. А также может регулировать устройствами на коллекторе температуру теплых полов в отдельных комнатах.

Что позволяет компьютерная автоматика, в чем преимущество

Основное преимущество централизованного процессорного управления теплым полом и радиаторами в том, что пользователю не нужно бегать по комнатам вращая термоголовки в зависимости от собственных настроений и погоды.

• Обеспечивается автоматический приоритет теплого пола, когда включение радиаторов может быть после лишь снижения температуры на 1 – 2 градуса (задается). Также возможно и переключение на обратный приоритет у радиаторов.

• Обеспечивается программирование работы, что очень важно.Например, задается распространенный режим отопления — ночное понижение температуры, чем экономится до 20% энергии.
• Периодическое, снижение подачи тепла в отдельные комнаты, или их полное отключение.
• Недельный режим обогрева для всего дома, например, на выходные может лишь поддерживаться не замерзающая температура +5 град или что-то подобное….

Что еще полезного для радиаторов и теплого пола

• Если создавать дорогостоящие комфортные автоматизированные системы управления в доме, то возможно не лишней окажется трата и на конденсационный газовый котел. Он специально предназначен для работы с низкотемпературными системами отопления – теплыми полами и сам по себе экономит от 10% средств на отопление. Правда при нынешних ценах на газ специалисты говорят о том, что вряд ли оборудование окупится, но что будет в будущем? О конденсационном котле
• Иногда площадь обогреваемого пола уменьшают до комфортообразующих зон – небольших участков нагрева, которые, возможно, проще создать при ремонте дома, например, в ванной, в детской, на куске пола гостиной, в части спальни… Этот вопрос становится актуальным для большинства уже эксплуатируемых домов. Но тогда теплый пол точно не сможет конкурировать с радиаторами по мощности. Применяются короткие контура, и обычно РТЛ-регуляторы, через которые эти петли трубопровода непосредственно подключаются к радиаторной сети. Как регулируется теплый пол РТЛ

teplodom1.ru

Как подключить теплый пол к водяной системе отопления

Владельцы загородных домов не всегда знают, как сделать теплый пол от отопления. Самостоятельно произвести монтаж системы и ее подключение очень просто, если знать несколько нюансов.

Подключение водного теплого пола к системе отопления

Принципы технологии подключения теплого пола к системе отопления

Установка теплого пола от существующей системы отопления осуществляется на основании следующих принципов:

• к существующим радиаторам нужно произвести подключение коллекторного узла;
• температуру теплоносителя необходимо уменьшить как минимум до +55°С;
• устанавливаемая конструкция должна отличаться нормативным давлением, которое не превышает 8-9 атм.

Подключение водяного теплого пола к существующей системе автономного водяного отопления

Также в перечень подготовительных работ включается расчет всех рабочих параметров теплого водяного пола, которые зависят от характеристик существующей отопительной системы. Она может быть однотрубной или двухтрубной.

Последний тип характеризуется наличием двух трубопроводов. Один предназначен для подачи горячей жидкости, а другой – для отвода остывшего теплоносителя обратно к котлу для нагрева.

Однотрубная отопительная система отличается наличием одного трубопровода, по которому циркулирует вода. Поэтому теплый пол подключают к ней по принципу еще одного радиатора. Его устанавливают после отопительного прибора, что позволяет без дополнительных приспособлений снизить температуру теплоносителя.

Как подключить теплый пол к системе отопления

Также нужно учитывать – невозможно добиться эффективного функционирования теплого пола при наличии гравитационного принципа перемещения жидкости. При переходе теплоносителя из трубопровода большого диаметра к меньшему, теплоноситель не сможет преодолеть образовавшееся гидравлическое сопротивление.

Материалы для устройства теплого водяного пола

Теплый пол от отопления устанавливается при помощи нескольких важных элементов, к качеству которых предъявляются высокие требования.

Устройство водяного теплого пола от отопления

Трубы

Для обеспечения эффективного функционирования водяного теплого пола рекомендуется использовать трубы диаметром 2 см. Предпочтительный материал – полиэтилен или металл. При использовании последнего варианта для трубопроводов применяется многослойная конструкция, а поверхность элементов покрывается специальным антикоррозийным слоем.

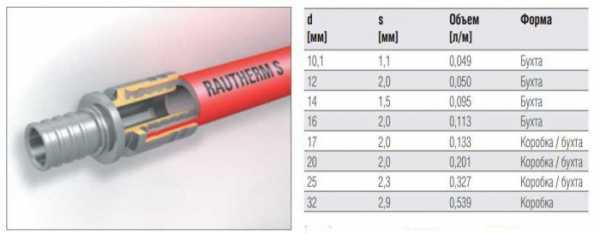

Характеристика труб Рехау для теплых полов

Полиэтилен как материал более предпочтителен. Он не подвержен электрохимической коррозии, что не скажешь о металле. Также полиэтиленовые трубы легче установить. Они продаются в бухтах большого объема, что позволяет произвести монтаж целого водяного контура одним элементом. Основной материал для закрепления трубопроводов – пластиковые стяжки или специальные профили, которые устанавливаются при помощи дюбелей.

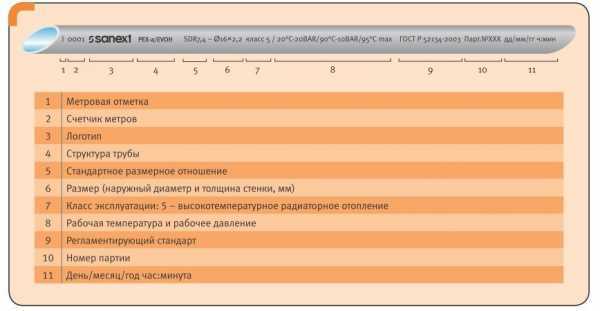

Структура трубы SANEXT для теплого пола

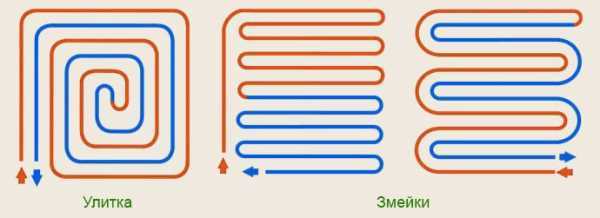

Монтаж контура производится по выбранной схеме. Если материал труб — полиэтилен, тогда радиус витка не должен быть меньше пяти его диаметров. Если слишком сильно изогнуть контур, образуются заломы. В этом месте материал больше всего подвержен разрушению в процессе длительной эксплуатации.

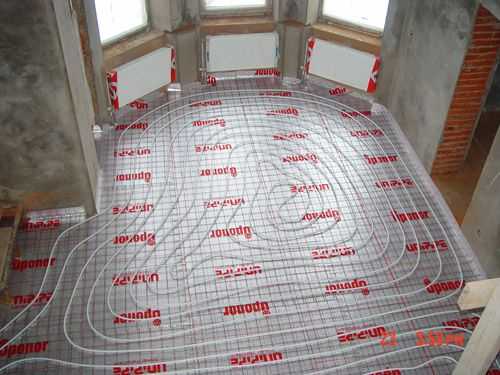

Монтаж водяных теплых полов VALTEC

Коллектор

Коллектор предназначен для регулировки работы теплого водяного пола. При выборе конкретной модели нужно обращать внимание на наличие необходимого количества выходов для подключения всех элементов системы.

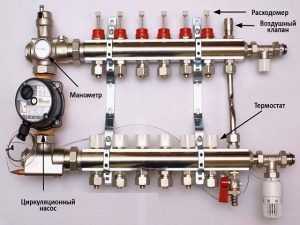

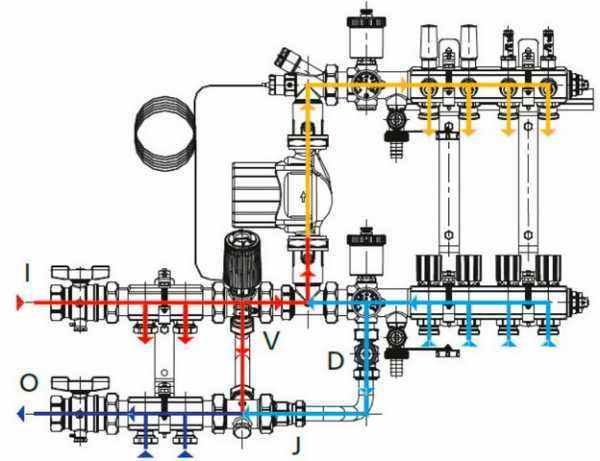

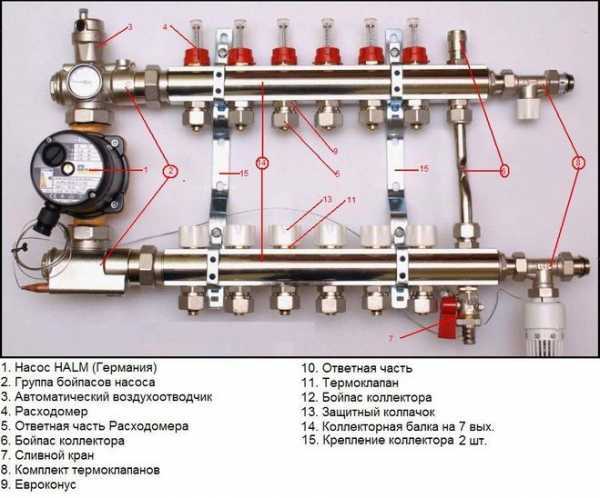

Строение коллектора теплого пола

Самый дешевый коллектор оснащен только запорными клапанами. В такой модели не предусмотрена возможность регулировки рабочих параметров, что делает теплый пол не всегда эффективным.

Более дорогие варианты оснащены дополнительными клапанами. Они позволяют производить регулировку работы теплого пола, когда это необходимо.

Также существуют модели, которые оснащены сервоприводами и предварительными смесителями. Первый дополнительный элемент обеспечивает полную автоматизацию, а второй – позволяет провести регулировку температуры подаваемого в теплый пол теплоносителя.

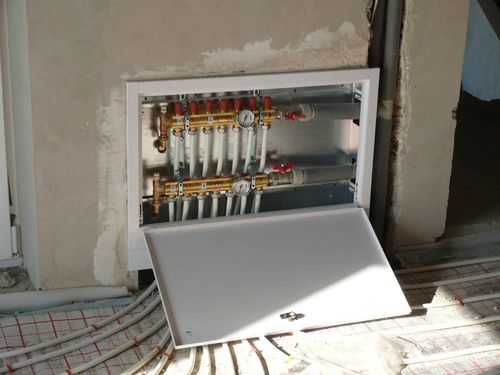

Коллектор монтируется в специальный ящик (материал – оцинкованная сталь), который соответствует его размеру. Его установка производится на определенной высоте, чтобы была возможность подвести к нему все необходимые трубопроводы.

Коллектор теплого пола своими руками

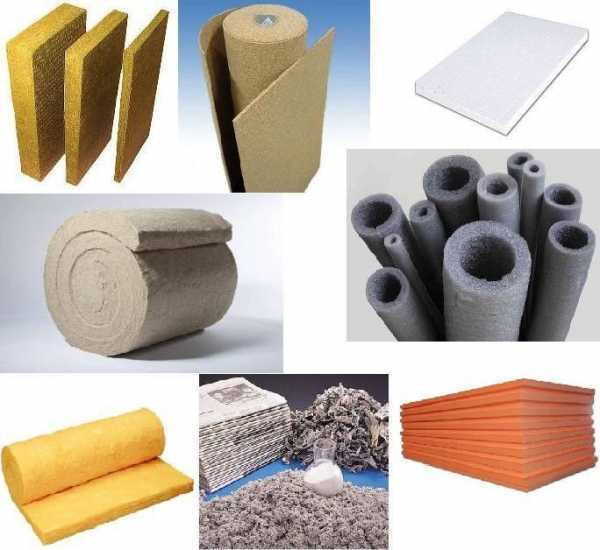

Теплоизоляционная подложка

Укладка трубопроводов происходит на подготовленное основание, которое формируют  с применением специальных теплоизоляционных подложек. Используют такие варианты:

• с фольгированным покрытием. Используется такой теплоизоляционный материал как пенофол. Данную подложку можно применять, когда нет необходимости в качественном утеплении перекрытия;

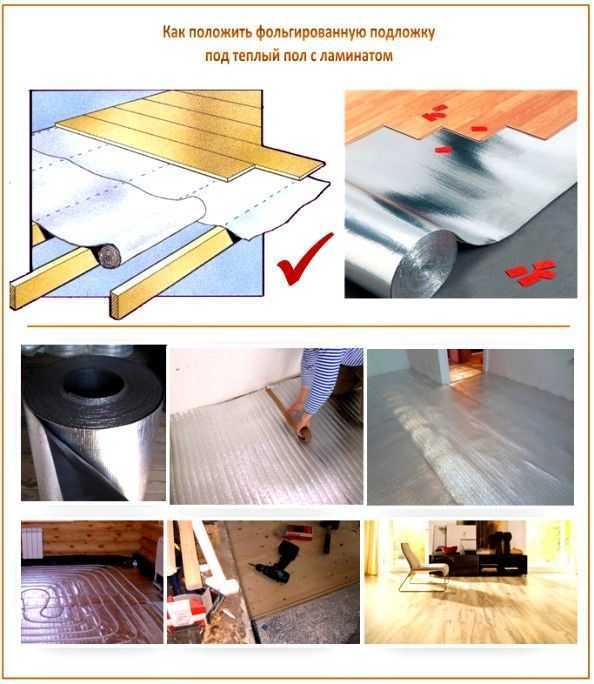

  Укладка фольгированной подложки под теплый пол

• пенополистирольные плиты. Для повышения долговечности используется полимерный материал в качестве покрытия. Они могут оснащаться разметкой или специальными бобышками. В таком случае укладка трубопроводов водяного отопления будет осуществляться очень легко и быстро;

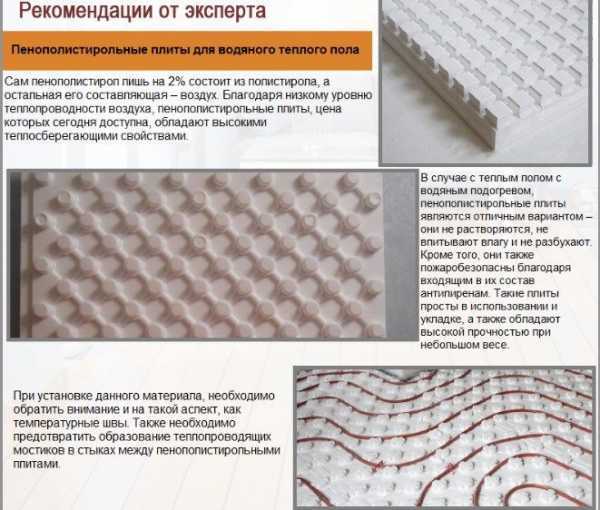

  Пенополистирольные плиты для водяного теплого пола

• минераловатный утеплитель. Применяется в случаях, когда под конструкцией размещается неотапливаемое помещение или грунт. Данный теплоизоляционный материал должен устанавливаться с учетом нормативных требований к толщине и сопротивлению к теплопередаче.

  Разновидности минераловатного утеплителя для теплого пола

Схема подключения водяного теплого пола в зависимости от конфигурации существующего отопления

Подключение теплого пола к отопительным приборам происходит несколькими способами, в зависимости от конфигурации существующей системы:

• однотрубная схема. Подключение подачи контура с циркулирующим теплоносителем происходит после циркуляционного насоса, а обратки – после. Регулировка работы системы осуществляется при помощи установленного коллектора или шарового крана;

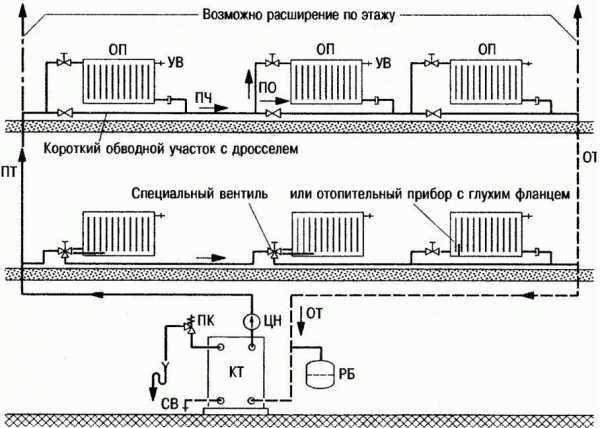

  Однотрубная система водяного отопления

• двухтрубная схема. Когда произведена укладка водяного теплого пола, производится его подключение к подающему и обратному трубопроводу существующего отопления. Управление работой осуществляется при помощи двух шаровых кранов;

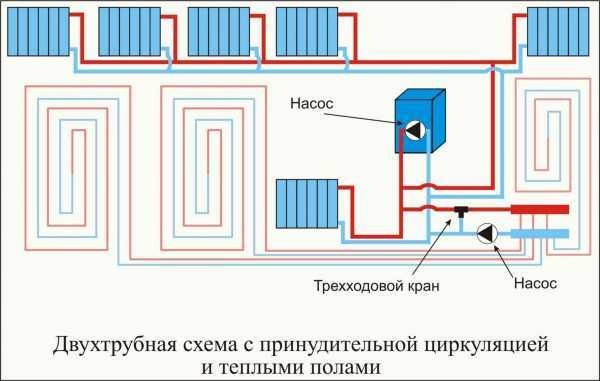

  Двухтрубная система водяного отопления

• схема подключения без циркуляционного насоса. Установка данной системы возможна, но нет гарантии ее нормального функционирования и эффективности. Учитывая сложности монтажа, намного проще применение первого или второго варианта. Для функционирования теплого пола производится подключение подачи в начале комнаты, а обратки – в конце. Также важно обеспечить необходимый уровень уклона при монтаже трубопроводов.

  Схема подключения однотрубной и двухтрубной системы отопления без циркуляционного насоса

Схемы подключения теплого пола в зависимости от конструкционных особенностей

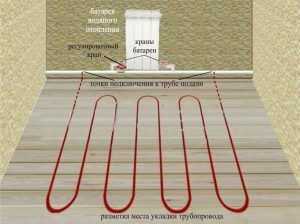

Система из трубопроводов с циркулирующим теплоносителем подключается к существующим отопительным приборам с применением следующих схем:

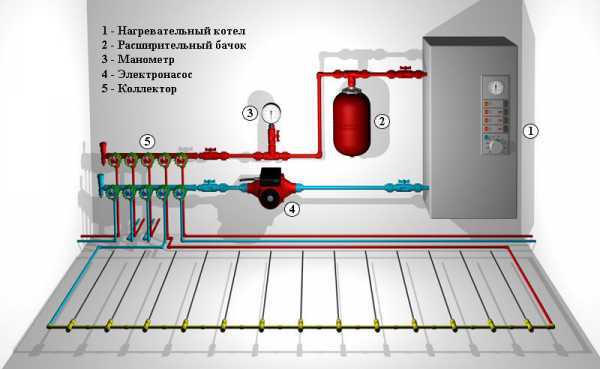

Устройство системы водяного теплого пола

Преимущества и недостатки теплого пола от существующего отопления

Устройство водяного теплого пола по данной схеме имеет несколько преимуществ:

Недостатком данной конструктивной схемы считается невозможность ее применения в многоэтажных домах с централизованным отоплением. Также могут возникнуть некоторые трудности во время монтажа всех элементов. Но если учитывать все рекомендации, сделать это не так сложно.

Видео: Монтаж однотрубной системы отопления с теплыми полами

kaminyn.ru

www.teplogidromash.ru

Схема подключения теплого водяного пола к системе отопления, котлу, батарее: однотрубная и двухтрубная

Перед непосредственным подключением тёплого пола важно обратить внимание на многие параметры.

Например, площадь помещения, его способ отопления, высота потолков, количество стен и определённые выделенные зоны комнаты в частном доме.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Особенности подключения тёплого пола к центральному отоплению

У такого вида дополнительного отопления помещения есть положительные и отрицательные стороны.

Плюсы:

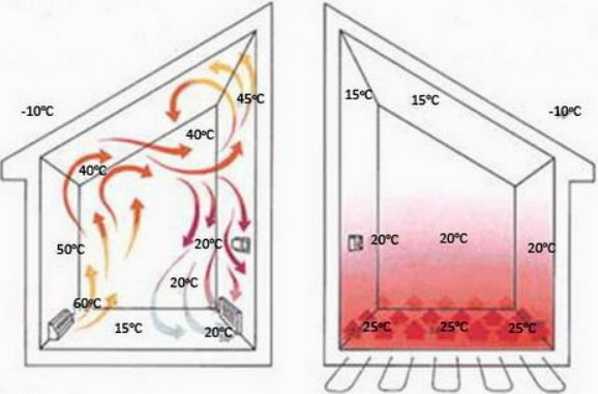

• полноценное распределение нагретых воздушных масс по высоте в помещениях с высокими потолками;
• равномерный прогрев поверхности комнаты во всех её зонах;
• циркуляция воздуха и отсутствие сквозняков сокращают количество образования пыли;
• исключается вероятность развития аллергии и дыхательных болезней у хозяев дома;
• возможность регулирования расхода электроэнергии;
• является самостоятельной системой обогрева комнат.

Минусы:

• цена работ по установке такой системы обогрева достаточно высока;
• исключена возможность монтажа в зданиях большой этажности с однотрубным видом центральной отопительной системы;
• формирование цементной стяжки и изоляции увеличивают отметку пола до 15 см.

Возможные проблемы

При вводе в работу отопление помещения в виде тёплых полов могут возникнуть определённые сложные ситуации.

Неравномерный нагрев поверхности

ogon.guru

радиаторы и теплый пол – Отзывы, фото видео, схемы для частного дома.

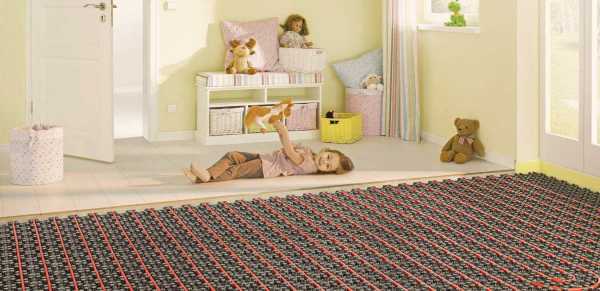

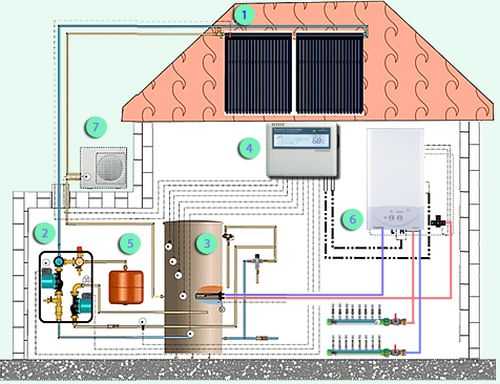

Возможность использовать различные источники тепла или, наоборот, отсутствие каких-либо, стали причиной разработки самых разных систем отопления и обогревательных приборов. При этом в качестве источников могут быть задействованы как традиционные котлы, так и довольно необычные устройства, например – солнечные батареи, а в роли собственно обогревателей – радиаторы, конвекторы, обогревающиеся полы и тому подобное.

Комбинированное отопление: классификация

Суть явления заключается в возможности использовать не один способ обогрева, а несколько, для того чтобы, с одной стороны, снизить расходы, применяя более экономичное топливо, а с другой, предотвратить ситуацию, в которой частный дом внезапно лишается источника тепла. Следует отметить, что рассматриваемые варианты более актуальны именно для загородных домов и дач, так как городские квартиры, как правило, не предусматривают возможности столь масштабной перестройки.

Системы отопления при комбинированном обогреве сочетаются различным образом.

• Сезонное использование – наиболее правомочно по отношению к обогреву, где применяются солнечные батареи и коллекторы, так как их эффективность сильно зависит от продолжительности солнечного времени суток и интенсивности облучения. Летом коллекторы применяются для нагрева воды, а зимой – как вспомогательное средство для отопительного котла.
• Использование по виду топлива – в зависимости от доступности и стоимости топлива устанавливается ни один определенный аппарат, а несколько для разных видов, или комбинированный, способный работать с разным топливом.
• Постоянное – в этом случае обогрев помещения предполагает постоянную параллельную работу всех систем отопления. Наиболее распространенный, судя по отзывам, вариант для частного дома – это комбинация «теплого пола» и радиаторного отопления. На фото представлен рабочий момент монтажа.

Схема действия

Различают две возможные, вернее, наиболее популярные комбинации.

• Электрический обогрев – в этом случае «теплый пол» сооружается из нагревательных кабелей или матов, а в качестве радиаторов используются масляные нагревательные приборы или электрические конвекторы. Описанный способ является наиболее пожаробезопасным, не нуждается ни в каком контроле, не требует оборудования котельной, дымохода, вентиляции и тому подобного. Но при этом является и самым дорогим, так как стоимость электроэнергии весьма ощутима.

• Водное отопление – «теплый пол» представляет собой трубы малого диаметра, расположенные в полу под бетонной стяжкой и равномерно нагревающие поверхность пола. Система подключается к основному отопительному котлу, так же как и водное отопление с радиаторами. В зависимости от отапливаемой площади может быть реализован вариант как с принудительной, так и естественной циркуляцией. Поскольку вода является весьма емким теплоносителем, то параллельное применение двух способов обогрева не вызывает повышения мощности, или затрат на топливо, но обеспечивает высокий комфорт в помещении и наиболее приятный режим обогрева: +30 градусов у поверхности пола и +18 — +20 на уровне головы. Расходы по эксплуатации при этом, судя по отзывам, значительно ниже.

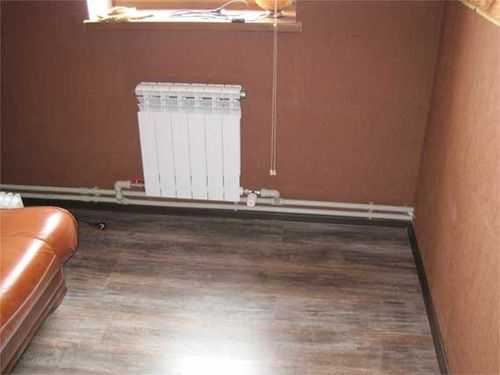

При небольших площадях помещений, что характерно для частных домов, «теплый пол» часто оказывается основным методов обогрева, а радиаторы выступают в качестве дополнительного и вспомогательного. Например: под окнами, особенно с большой площадью остекления – батареи в этом случае компенсируют создаваемую холодную зону и не позволяют образоваться конденсату. Также радиаторы необходимы в больших помещениях и в тех комнатах, где используются ковровые покрытия, и размещается много мебели – в этом случае «теплый пол» будет неэффективен.

При разработке схемы отопления следует обратить внимание также на покрытие пола. Материалы с высоким уровнем теплопроводности, например, керамическая плитка обеспечивают значительно лучший прогрев, чем традиционное дерево или тем более ковер, который будет служить поглотителем тепла, а не его проводником.

Способы подключения комбинированной системы отопления

Рассматривать схемы подключения необходимо с нескольких позиций, так как способ зависит от устройства радиаторной системы, типа котла, температуры теплоносителя, использования естественной циркуляции или принудительной, ну и, конечно, от финансовых возможностей.

Температура у теплоносителя для радиаторов и нагревательных труб в полу, конечно же, разная, и для того, чтобы обеспечить разный нагрев воды применяются два варианта.

• Низкотемпературный котел – рассчитан в принципе на нагрев воды до 30–50 градусов. Также существуют модели, в которых наличествует опция низкотемпературного нагрева. Следует учитывать, что использование нагревателя в таком режиме заметно снижает его КПД и, например, исключает возможность естественной циркуляции.
• Высокотемпературный – в этом случае «теплый пол» подключают через регулировочный узел или смесительный клапан, что позволяет задавать требуемое значение температуры.

При организации комбинированного способа обогрева следует учитывать, что большая протяженность отопительных трубок в полу создает высокое гидравлическое сопротивление. Последнее практически исключает возможность монтажа системы с естественной циркуляцией, особенно в тех случаях, когда радиаторы являются вспомогательным решением. Еще один трудно разрешимый момент – распределение тепла, которое из-за большой длины трубы становится неравномерным. Для разрешения этих двух вопросов предлагаются три основных варианта подключения.

• Магистральный распределительный коллектор – судя по отзывам специалистов это идеальный вариант, так как позволяет наиболее полно регулировать температурные режимы для разных контуров, с учетом возможностей отопления и пожеланий жильцов. На фото – распределительный коллектор.

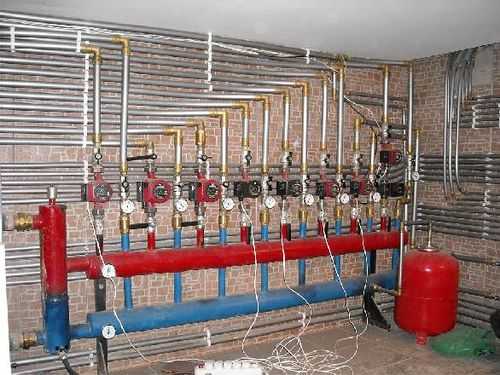

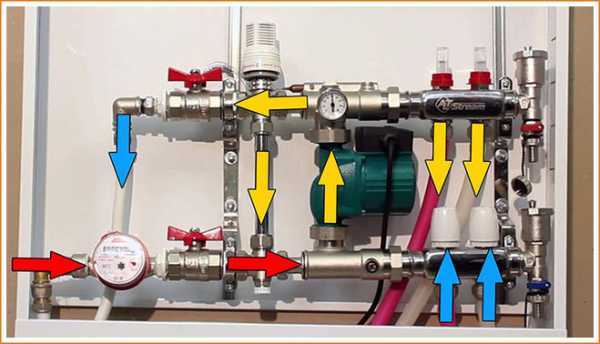

• Трехходовой смесительный клапан – с ручной или автоматической регулировкой. Устанавливается перед насосом, позволяет поддерживать определенную температуру входящего теплоносителя.

• Байпасный кран – вариант комбинированного обогрева, который чаще всего реализуется для небольших помещений. Суть его заключается в том, что «теплый пол» подключается в обратный трубопровод и использует уже остывший теплоноситель. Как правило, температура воды, подаваемая в радиаторный трубопровод, составляет 80–85 градусов, а в обратный – 30–35. Этой величины вполне достаточно для обогрева пола. Температура регулируется с помощью байпасного крана опытным путем.

На видео демонстрируются варианты подключения комбинированного отопления.
