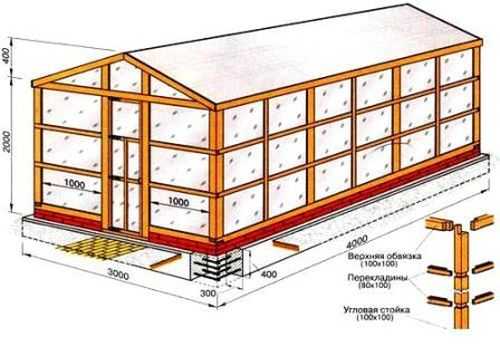

Строительство теплицы из дерева под поликарбонат: чертежи, инструкция

Выбор места под теплицу

Зима является тем временем, когда вы можете обдумать строительство теплицы весной, потому что здесь вам нужно определиться для чего необходима теплица. Основной задачей теплицы является получение овощей и фруктов на 3-4 недели раньше их созревания в открытом грунте, если же вы не используете ее в коммерческих целях круглый год.

В первую очередь необходимо задуматься о месте ее расположения, это должно быть хорошо освещенное место, чтоб каждый луч света прогревал нашу теплицу и было светло. Теплицы всегда размещаются с запада на восток, многие люди совершают ошибку, располагая ее с севера на юг, в этом случае теплица не получает ни солнца, ни тепла.

Помимо тепла теплица также нуждается в хорошем проветривании, около 10% площади покрытия теплицы должно открываться.

Преимущества строительства теплиц из поликарбоната

Положительные стороны теплиц неоспоримы, благодаря чему, процесс выращивания сельскохозяйственных культур можно проводить хоть круглый год, получая не только множество витаминов, но и прибыль. Кроме того, поликарбонатная теплица выглядит хоть и менее эстетично, чем теплица из оконных рам, однако, показатель долговечности эксплуатации у неё существенно выше, ведь она гораздо прочнее даже плёночных моделей.

При этом функции сбережения тепла показывают высокие показатели в течение всего года, а возможность материала принимать любую необходимую вам форму при помощи обычного ножа позволяет существенно сократить затраты на проведение монтажных работ.

Конечно, со стороны может показаться, ведь для того, чтобы добиться от конструкции максимальной степени производительности монтаж теплицы необходимо производить хотя бы на небольшом фундаменте, а в том случае если в дальнейшем вы планируете ещё и поднимать внутри уровень почвы, придётся оснастить постройку дополнительным цоколем.

После доставки комплекта вам придётся в первую очередь начать сборку её нижней части, а только потом соответственно им делать все необходимые замеры под основу. При этом даже после того, как создание основы будет завершено ему придётся простоять как минимум несколько недель перед тем, как приступить к непосредственному монтажу. Конечно, полностью высохнуть конструкция может и в течение суток, однако, для того чтобы она не потрескалась и приобрела необходимую степень прочности лучше выждать как можно больше времени.

Учитывайте, что в том случае если вы отдали предпочтение арочному варианту, конструкция может и не отличаться особым качеством. В первую очередь это связано с популяризацией, за счёт которой большинство производств начали её массовый выпуск, а вторая связана с простотой установки поликарбоната.

Строительство теплицы из поликарбоната

Если смотреть на стоящую теплицу со стороны, процесс ее установки кажется совершенно несложным, однако, на деле очень легко оспорить это рассуждение.

Даже, несмотря на то, что большинство материалов можно свободно найти на рынке, качество массово выпускаемых на конвейере конструкций оказывается достаточно низким. Это происходит даже не из-за использования некачественных материалов во время работы, а потому, что разработчики конструкции допускают большую степень ошибок при расчётах.

Фундамент

Фундамент – это первое с чего необходимо начинать строительства. Даже если вы собираетесь строить холодную теплицу, то хорошо бы задуматься о самом простом фундаменте, чтобы предотвратить попадание в теплицу вредителей, особенно таких как медведка. Через такую простенькую преграду она уже не сможет пройти.

Читайте также: Строительство деревянного дома из бревна или бруса?

Фундамент можно сделать как из деревянного бруса, так и кирпича. Как вы понимаете, срок службы первого крайне мал. Если же вы планируете выращивать теплолюбивые культуры, то вам не обойтись без бетонного основания или кирпича. Также лучше воспользоваться гидроизоляцией фундамента, потому что по весне, во время таяния снега, грунт в теплице будет иметь излишнюю влажность.

Каркас

Второе на что нужно обратить внимание – каркас теплицы. Часто используют профильные трубы для построения каркаса, они характеризуются своей прочностью и долговечностью. Для строительства деревянных теплиц используют деревянный брус. В этой статье рассмотрим именно последний вариант, размеры и высоту вы можете выбрать абсолютно любыми исходя из ваших требований.

Не забудьте задуматься об расположении окон для вентиляции в теплице.

Крепление поликарбоната

Далее необходимо прикрепить поликарбонит к нашему каркасу. Однако здесь не все просто, при креплении сотового поликарбоната саморезами есть вероятность его повредить, поэтому все нужно делать правильно.

Схема крепления сотового поликарбоната к брусу:

Основные моменты в строительстве деревянной теплицы мы разобрали. Сбор теплиц вы можете посмотреть на видео. Удачи вам в строительстве.

Строительство теплицы из дерева под поликарбонат: чертежи, инструкция

5 (100%) 2 голос(ов)

Понравилась статья — оцени!



Похожие записи

remontideas.ru

строительство каркаса под поликарбонат или пленку

Выбирая материал для теплицы, не стоит сбрасывать со счетов дерево. Древесина легка в обработке и доступна по цене. Работа с ней под силу садоводам, не искушенным в строительных тонкостях. Соблюдая технологии обустройства фундамента и обработки каркаса современными пропитками, повышающими устойчивость к влаге и поражению грибковыми заболеваниями, срок эксплуатации такой конструкции можно продлить до 20 лет. Строительство теплицы из дерева своими руками – отличная альтернатива промышленным каркасам.

Оригинальная теплица из дерева с поликарбонатом

Содержание статьи

Выбор древесины для теплицы

Самыми распространенными видами древесины для строительства являются хвойные породы: лиственница, сосна, ель. Возможно использование пиломатериала из дуба, бука граба. Но эти виды дороги и требуют больших усилий для обработки, что увеличивает сроки постройки.

Пиломатериал хвойных пород

Основой для строительства теплицы из дерева своими руками обычно является готовый пиломатериал:

  • брусок сечением 40х40 или 50х50 мм;
  • доски;
  • брус;
  • круглый пиловочник.

Простая теплица из дерева

Замечательные результаты получаются при использовании клееного бруса из сосны – он не подвержен растрескиванию и деформации, лучше выдерживает воздействие неблагоприятных факторов – высокой влажности и перепадов температур. С ним легче работать ввиду гладкой поверхности, не требующей дополнительной обработки.

При использовании для строительства теплицы из дерева некондиционного пиломатериала – необрезной доски, горбыля, старых оконных рам, добиться долговечности и изящности постройки будет гораздо сложнее, и срок службы такого парника будет небольшим, но появится возможность значительно сэкономить средства и время на сборку отдельных элементов – рам, дверей, форточек.

Небольшой парник для дачи

Обработка пиломатериала перед постройкой

Любой пиломатериал, используемый для строительства теплицы своими руками, должен быть обязательно обработан противогрибковыми препаратами и пропитан составами, делающими древесину устойчивой к повышенной влажности. Современная химическая промышленность поставляет в торговые предприятия обширный ассортимент пропиток, лаков и красок, которые помогают ежегодно проводить обработку деревянного каркаса, продлевая срок его службы.

Пропитку желательно сделать до начала монтажа конструкции. Это позволит уменьшить расход дорогостоящих химических веществ и правильно высушить пиломатериал, не допуская его деформации.

Кроме пропитки современными антисептиками, для защиты древесины можно использовать менее дорогостоящие средства – олифу или отработанное машинное масло, битум, рубероид. Они менее эффективны, но более доступны.

При правильной технологии обработки – использовании горячей олифы для многократной пропитки, вымачивание деревянных элементов в отработанном машинном масле, нанесении битумного покрытия «горячим» способом – они также способны предотвратить разрушение древесины на многие годы.

Внутри дерево тоже нужно обработать

Обустройство надежного фундамента

Каркас их дерева нельзя возводить непосредственно на земле. Это приведет к быстрому выходу из строя нижних элементов конструкции, соприкасающихся с грунтом. Поэтому, перед тем как построить деревянную теплицу, обязательно необходимо обустроить фундамент, хотя бы самый элементарный.

Столбчатый фундамент из различных материалов

Этот вид фундамента является самым распространенным, легким в монтаже и недорогим по затратам на материалы. Основой для фундамента могут служить как готовые железобетонные изделия: обрубки свай, оконные перемычки, так и асбестоцементные или пластиковые трубы диаметром 150-400 мм, заполненные внутри цементным раствором.

Если в основание теплицы вы планируете уложить обвязку из бруса, фундаментные столбики нужно расположить на расстоянии 1000-1200 мм. Если теплица будет иметь рамную конструкцию без деревянной обвязки внизу – столбики должны находиться под каждым вертикальным элементом конструкции.

Столбчатый фундамент из кирпича

Заглублять столбики фундамента для деревянной теплицы необходимо на глубину промерзания верхнего слоя почвы. Обычно это 400-600 мм.

Легкость конструкции не требует обустройства более прочного фундамента. Внутри труб можно использовать металлические элементы (стержни арматуры, арматурную проволоку), но можно обойтись и без них. Для приготовления раствора используется цемент марки не ниже 400, желательно добавлять в раствор силикат (жидкое стекло), который усилит водостойкость бетона.

Ленточный фундамент из бруса

Ленточный фундамент можно обустроить как из деревянного бруса, предварительно обработанного водоотталкивающими пропитками и противогрибковыми средствами, так и выполнить его из бетона. Обустройства фундамента из бруса состоит из этапов:

  1. По размерам будущей теплицы роется траншея шириной 250-300 мм на глубину промерзания грунта.
  2. 2/3 траншеи заполняются строительным песком, который тщательно утрамбовывается.
  3. 1/3 заполняется щебнем фракции 15-30 мм и так же утрамбовывается.
  4. Поверх щебня укладывается слой рубероида, а на него обработанный деревянный брус сечением до 300х300 мм.
  5. По углам брус скрепляется либо в паз, либо в шип. Для усиления конструкции можно стянуть металлическими скобами.
  6. Избыточные края рубероида заводятся на торцевые поверхности бруса и крепятся при помощи строительного степлера или шиферных гвоздей с широкой шляпкой.

Основание для теплицы из бруса

Верхнюю часть бруса укрывать рубероидом нельзя, во избежание «парникового» эффекта внутри рубероида.

Монтаж теплицы из пиломатериалов

Оптимальным вариантом, требующим минимума строительных материалов и времени на сборку, является деревянная теплица арочной формы. Возможны два варианта: теплица с полукруглым сводом и арка «готического» типа. Технология изготовления одинакова. Разница заключается в высоте и устойчивости к снеговым нагрузкам. У парника «готического» типа – она выше.

Теплица типа готика

Расходные материалы для теплицы размером 3х5 метров

Арочный каркас:

  1. Брусок деревянный сечением 40х50 мм длиной 3000 мм – 30 шт.
  2. Болты 8 х 100 мм – 36 шт.
  3. Гайки к болтам d-8 мм – 36 шт.
  4. Шайбы металлические – 72 шт.
  5. Саморезы по дереву оцинкованные или оксидированные 3,5 x 45 мм – 1 кг.
  6. Саморезы по дереву 35 ч 40 мм – 1 кг.
  7. Уголок металлический накладной – 14 шт.
  8. Уголок металлический усиленный 40ч 40 мм – 40 шт.
  9. Подвесы для гипсокартона – 24 шт.
  10. Петли дверные – 3 шт.
  11. Петли оконные – 4 шт.
  12. Сотовый поликарбонат (4-10 мм) – 30,5 (+20%) м2.
  13. Термошайбы с саморезами (из расчета 1 шт. на 500 мм длины крепления + 25%).

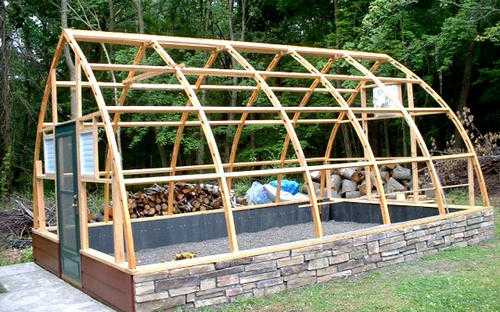

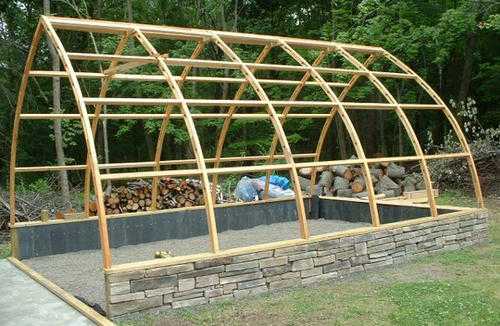

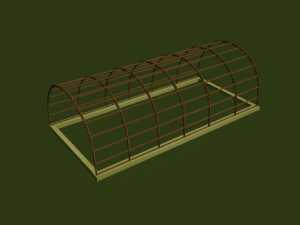

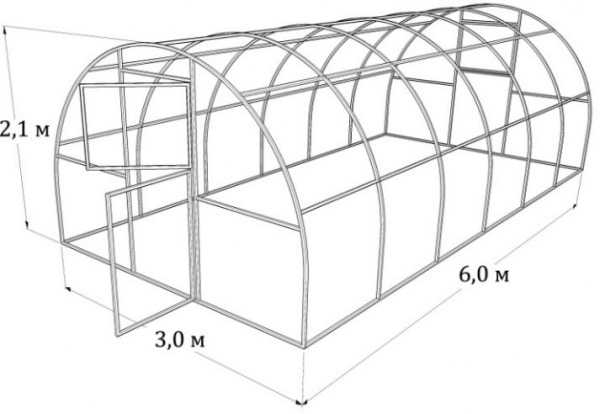

Арочный каркас из дерева

Теплица «готической» формы:

  1. Фанера 2440 х 1220 мм – 1 лист (12-15 мм).
  2. Брусок деревянный сечением 40х50 мм длиной 5000 мм – 10 шт.
  3. Болты 8 х 100 мм – 36 шт.
  4. Гайки к болтам d-8 мм – 36 шт.
  5. Шайбы металлические – 72 шт.
  6. Саморезы по дереву оцинкованные или оксидированные 3,5 x 45 мм – 1 кг.
  7. Саморезы по дереву 35 ч 40 мм – 1 кг.
  8. Уголок металлический накладной – 14 шт.
  9. Уголок металлический усиленный 40ч 40 мм – 40 шт.
  10. Подвесы для гипсокартона – 24 шт.
  11. Петли дверные – 3 шт.
  12. Петли оконные – 4 шт.
  13. Сотовый поликарбонат (4-10 мм) – 30,5 (+20%) м2.
  14. Термошайбы с саморезами (из расчета 1 шт. на 500 мм длины крепления + 25%)
  15. Антисептики для дерева – 5 литров.

Подготовка шаблона для дуг и ламелей

Работу по строительству деревянной теплицы своими руками начинают с подготовки кондуктора – шаблона, по которому в дальнейшем будут изготовлены дуги:

  1. На ровной поверхности выложить три доски 25-40 мм длиной 3,5-4 м.
  2. На них уложить два листа фанеры или ДСП. Зафиксировать саморезами. С помощью шнура с закрепленным на конце карандашом на листах отчертить дугу (сегмент ¼ круга – d 3 м).
  3. По краям дуги закрепить по три отрезка бруска с расстоянием между ними равным толщине ламелей. В верхней точке закрепить один брусок.

Конструктивные элементы деревянной теплицы

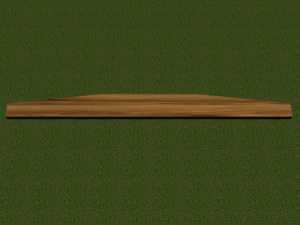

Если для изготовления ламелей используется брусок – распустить каждую из заготовок с помощью циркулярной пилы на полосы (ламели) толщиной 20 мм шириной 50 мм. При использовании фанеры – разметить лист по его короткой стороне (1220 мм) на полосы шириной 50 мм и распустить с помощью электролобзика.

Внимание! Не допускается наличие в брусках свилей, сучков, трещин. При сгибании это повлечет поломку ламелей.

Нарезка армирующих брусков длиной 60-70 мм осуществляется с помощью электролобзика, из расчета 10 шт. на 1 дугу – итого 120 шт.

Весь напиленный материал обрабатывают двукратно антисептиком или горячей олифой. Просушивают до исчезновения липкости к рукам.

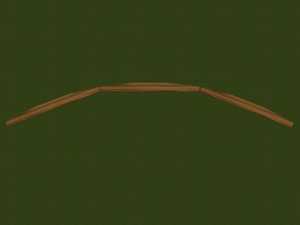

Сборка дуг для каркаса

Сборку теплицы из дерева своими руками начинают с закрепления ламеля (полоски фанеры) между двумя нижними брусками сначала с одной стороны, а затем с другой стороны шаблона. В верхней части изогнутый ламель притягивается к бруску струбциной. Таким же образом изгибается второй ламель. Оба ламеля стягиваются струбциной в верхней точке дуги.

В промежуток между ламелями укладывают армирующие бруски. Крайние и центральный бруски крепятся к ламелям с помощью болтов – сквозь отверстие, просверленное через ламели и брусок. Остальные бруски фиксируются саморезами. После фиксации всех элементов готовая дуга снимается с кондуктора (шаблона). Аналогично изготавливают все 12 дуг.

Сборка дуг в единую конструкцию

Сборка половин каркаса

Для сборки половины каркаса используется 6 дуг и 3 бруска 40х50 мм. Если бруски короче – их при сборке располагают в шахматном порядке.

Брусок размечают на отрезки с шагом 1000 мм. После этого вставляют в промежуток между ламелями дуги. Так поэтапно «нанизывают» на брусок все дуги. Сначала монтируют нижний фрагмент, закрепляют его саморезами, а затем крепят верхний.

Слесарным уголком проверяют вертикальность относительно нижнего бруска каждой из дуг (угол 90°). После этого крепят саморезами. Завершают монтажом среднего бруска. Аналогично собирают вторую половину каркаса.

Установка дуг на опоры

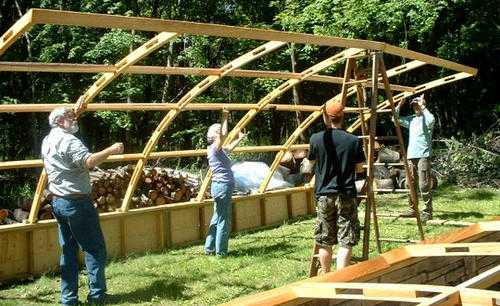

Технология монтажа каркаса

Благодаря легкости конструкции, смонтировать ее под силу одному человеку. Но лучше, если у вас будет помощник. Половинку каркаса устанавливают на фундамент. С помощью усиленного стального уголка и саморезов (по 2 уголка на стойку) крепят к закладным деревянным деталям в бетонном фундамента или непосредственно к брусу деревянного фундамента. Если закладных в фундаменте нет – перфоратором сверлят отверстия в и, используя пластиковые дюбели, закрепляют уголки.

Во время монтажа под верхнюю часть половины каркаса подставляют опорные стойки. Они должны располагаться строго посередине ширины теплицы и быть равны по высоте расчетной высоте конструкции. Аналогичным способом монтируется вторая половина каркаса.

В верхней части обе половины стягиваются при помощи подвесов для гипсокартона, фиксируемых саморезами на обеих частях каркаса.

Строительство теплицы из дерева

Возведение торцевых стен теплицы

При длине теплицы 5 метров обустраивать две двери в торцевых стенах нецелесообразно. Поэтому дверь делают только в одной из стен, во второй стене предусматривают фрамугу (форточку).

Сначала изготавливается обрешетка – горизонтальная балка из бруска на высоте 210 мм. Затем к ней крепятся вертикальные стойки, образуя дверной проем шириной не менее 800 мм (при наличии в хозяйстве садовой тележки ориентируются на её ширину – расстояние между крайними точками рукояток.

С противоположной стороны выставляют обрешетку, состоящую из двух горизонтальных и двух вертикальных брусков. Расстояние между вертикальными и горизонтальными брусками будут определять размер форточки. Для теплицы из дерева 15 м2 достаточно площади форточки 1 м2.

Дверь и форточку собирают из бруска на горизонтальной поверхности. Углы усиливают накладными металлическими уголками или фанерными косынками. После сборки навешивают на петли.

Установка дверного полотна

Монтаж поликарбоната или полиэтиленовой пленки

Листы поликарбоната целесообразно приобретать длиной 2500 мм – для минимизации отходов.

  1. Монтаж начинают с верхней кромки листа, расположенной вдоль конька теплицы. Расстояние между саморезами должно составлять 500 мм.
  2. Листы монтируют внахлест (50-60 мм.).
  3. Перед укладкой следующего листа край смонтированного листа промазывают прозрачным силиконовым герметиком.
  4. С торцов теплицы целесообразно выпустить листы поликарбоната на 200-250 мм для защиты торцевых стена и фундамента от дождевых вод.

При укрытии теплицы из дерева полиэтиленом следует использовать армированную пленку. Она крепится к деревянному каркасу с помощью скоб из скобозабивателя (строительного степлера). Возможно двуслойное укрытие теплицы полиэтиленовой пленкой – снаружи и изнутри. Толщина каркаса позволяет это сделать без проблем.

Строительство деревянной теплицы своими руками – самый «бюджетный» вариант. Он не требует большого количества пиломатериала, минимально затеняет внутреннее пространство теплицы и отличается стойкостью к снеговым и ветровым нагрузкам.

teplicno.ru

делаем усиленный металлический каркас своими руками

Желающие поставить на своём приусадебном участке теплицу сталкиваются с проблемой выбора: двускатная или арочная крыша, полиэтиленовый или поликарбонатный материал для укрытия, деревянный или металлический каркас, фундамент… Тем более в нынешнее время выбор конструкции и материалов для подобных сооружений немалый. В нём легко запутаться не только новичку, но и опытному тепличнику. К примеру, с повсеместным распространением относительно нового укрывного материала многие интересуются, какой выбрать каркас для теплицы из поликарбоната для долгой и плодотворной эксплуатации строения.

Производители готовых теплиц предлагают различные решения, от традиционных до экспериментальных, а разнообразие самодельных сооружений наглядно иллюстрирует сноровку и творческий подход к делу народных умельцев. К сожалению, далеко не все смелые и оригинальные идеи являются успешными, применение некоторых на практике ведёт к полному разочарованию. Поэтому у желающих поставить на участке сооружение закрытого грунта, будь то небольшой парничок или круглогодичная капитальная теплица, возникает масса вопросов.

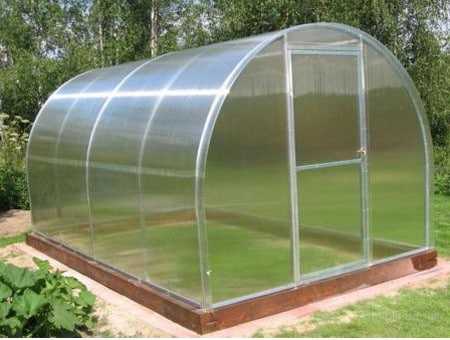

Установка готовой теплицы занимает минимум времени

Один из основных моментов заключается в том, покупать теплицу или сделать её своими руками. Для правильного ответа следует проанализировать все «за» и «против».

Неоспоримым плюсом покупных теплиц является экономия времени, которого у работающего на земле человека всегда недостаточно. Трудозатраты на сборку готовой теплицы тоже в разы меньше, например, теплица «Перчина-М», каркас и поликарбонат которой рассчитаны на весенне-летнее использование, полностью собирается за несколько часов. Ещё одним достоинством таких конструкций является отсутствие грубых ошибок при разработке модели, часто встречающихся в самоделках. Добросовестные производители, которые дорожат своей репутацией, тщательно рассчитывают сооружения с учётом целевого использования и применяемых материалов, дают рекомендации относительно возделываемых культур, климатических зон, дополнительного оборудования и так далее. Внешний вид купленных парников, как правило, аккуратнее и радует глаз.

Недостатков значительно меньше. Некоторых фермеров и дачников пугает цена на готовые сооружения, особенно если имеется какое-то количество дармового строительного материала. Заметим, что стоимость теплицы у производителя и у посредников значительно отличается, так что желающим сэкономить без хлопот стоит поискать местные фирмы, реализующие свою продукцию в розницу. Продажа парников и теплиц имеет ярко выраженную сезонность, большинство единиц раскупается в период с января по апрель. В разные времена года стоимость на одну и ту же модель заметно колеблется.

В редких случаях покупать готовую теплицу нельзя из-за специфики местоположения или пожеланий огородника. В таких случаях некоторые производители предлагают составление индивидуального проекта и изготовление сооружения по нему. Но тогда теплица, допустим, расположенная террасами на склоне, обойдётся значительно дороже. Цена постройки сложной формы и с использованием нетипичных материалов, изготовленной под заказ, значительно превышает типовые аналоги.

Когда же целесообразно изготавливать каркас для теплицы своими руками? Сам процесс довольно трудоёмкий, требует основных навыков строительства лёгких сооружений. Основной аргумент «за» – удовольствие, которое получает хозяин от самостоятельного планирования и постройки. В таком случае можно подогнать тепличку «под себя», использовать все достоинства и компенсировать недостатки местности, привести внешний вид нового элемента в соответствие с оформлением приусадебного участка, дворика.

Конструкция должна выдерживать колоссальный вес – при недостаточной жёсткости она может продавиться под снегом

Иногда на мысль о самостоятельном строительстве наводит наличие дешёвого или бесплатного материала. В такой ситуации надо объективно оценить его преимущества и недостатки. Бывает, что в погоне за дешевизной используются непригодные материалы, из-за чего мы можем потерпеть значительные убытки от перерасхода теплоносителей, постоянно проводить ремонт и испытывать другие трудности.

Вот и подошли к минусам. Ошибка в проектировании или неправильный подбор стройматериалов могут оказаться настолько значительными, что функциональность сооружения сойдёт на «нет». А изматывающий регулярный ремонт заведомо ненадёжной конструкции принесёт много необоснованных хлопот, да и накладное это дело.

Кроме определённых навыков в обращении с материалами и инструментами, домашнему мастеру понадобятся и определённые знания тонкостей обработки и технических характеристик стройматериалов. Каркас теплицы под поликарбонат, плёнку или стекло будет иметь разное устройство.

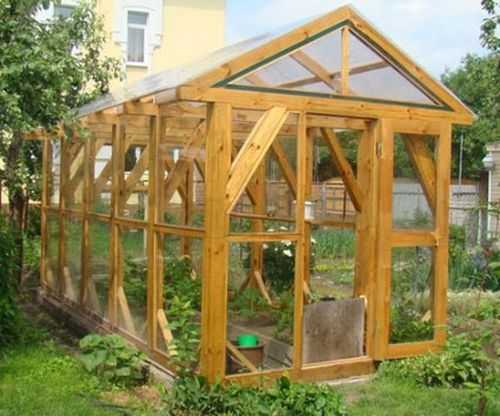

Традиционным является деревянный каркас для теплицы – в течение многих десятилетий на приусадебных и дачных участках ставились именно такие сооружения закрытого грунта. Особенно во времена общего дефицита строительных материалов, когда доска и брус были немногими доступными материалами. К другим достоинствам древесины можно отнести относительную лёгкость обработки, низкую теплопроводность, не большую стоимость.

Однако минусов намного больше. Первый и наиболее значимый – короткий срок службы. Не обработанная сосновая рама прослужит только 3-5 лет. Наличие фундамента и гидроизоляции от почвы, регулярные пропитки древесины защитными составами и своевременный ремонт может продлить срок службы качественного материала на несколько лет, но хлопот это принесёт немало.

Деревянные теплицы требуют регулярного ухода за каркасом

Малый срок эксплуатации подразумевает использование недолговечных укрывных материалов, таких как полиэтиленовая плёнка или нетканый агротекстиль. Так что строить основу для теплицы из деревянного бруса целесообразно только года на три-четыре. К тому же, необработанная деревянная обрешётка может повредить плёнку.

Надо упомянуть о теплицах и оранжереях, выполненных из ценных пород тропических деревьев. При хорошем уходе эти постройки могут простоять не один десяток лет, но стоимость таких экзотических материалов делает строение очень дорогим, не оправданным с материальной точки зрения.

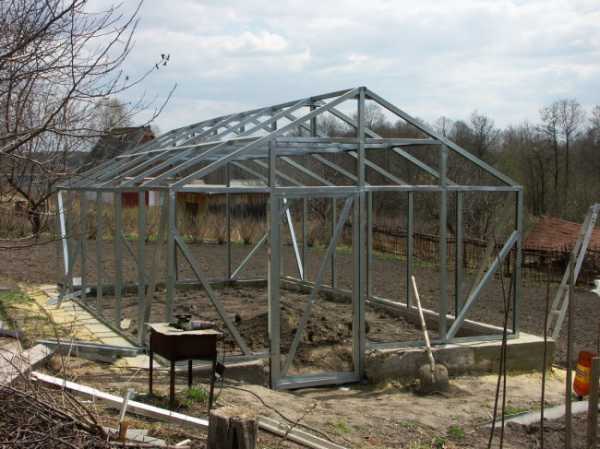

При постройке каркаса, который сможет выдерживать значительные нагрузки и простоит многие годы, хорошо зарекомендовали себя стальные трубы с круглым, прямоугольным или квадратным сечением. Такой материал выдерживает большие нагрузки, при правильном монтаже и уходе он прослужит не одно десятилетие. Но работа с профильной трубой имеет свою специфику. Для теплицы усиленный каркас из металла требует дополнительных элементов – из-за большого веса сооружения лучше всего подойдёт ленточный фундамент. Не обработанная поверхность требует ухода, перед покраской не нужно пренебрегать обработкой ортофосфорной кислотой и грунтовкой по металлу, иначе придётся подкрашивать огрехи постоянно. Оцинкованный профиль нуждается в обработке мест креплений и срезов.

Оцинкованный профиль требует минимального ухода

Работа с металлическим профилем достаточно тяжёлая, требует специального инструмента (трубогиб, болгарка, сварочный аппарат и т.д.) и определённых навыков. Часто комбинируют детали остова: в качестве основных элементов используют стальной профиль, стальными полосами и уголками укрепляют конструкцию. Грамотно выполненный металлический каркас подходит для любого укрывного материала. Самым крупным его недостатком является большая теплопроводность.

Отдельно стоит отметить алюминиевые каркасы. Они гораздо легче стальных, не требуют такого капитального фундамента, проще в обработке, стойкие к коррозии. Их стоимость выше стальных. Однако алюминиевые теплицы не следует ставить в плохо охраняемых дачных обществах – нередки случаи кражи профильной трубы.

Отлично зарекомендовал себя для постройки небольших теплиц и парников пластиковый профиль. Этот лёгкий и плохо поддающийся коррозии материал недешевый, но долговечность и простота ухода того стоят. Малый вес делает возможным сооружение переносных парников и тепличек. Есть у этого свойства и недостаток. Тепличка требует крепления к грунту или фундаменту, иначе порыв ветра может перевернуть всю конструкцию.

Пластиковый профиль является отличным материалом для небольших теплиц

Сейчас можно встретить очень много советов по изготовлению каркаса теплицы из дешёвого оцинкованного профиля для внутренних работ, в основном применяемого для монтажа гипсокартонных конструкций. Дёшево, быстро, удобно, не требует капитального фундамента… Но кроме высокой теплопроводности есть ещё большой минус – короткий срок эксплуатации такого остова в условиях повышенной влажности, характерных для построек защищённого грунта. Специализированный профиль может простоять много лет, а вот дешёвый для внутренних работ не выдерживает сырости и часто ржавчина проступает уже на следующий год, невзирая на цинковое покрытие. После этого теплица простоит ещё год-два, т.к. сталь очень тонкая.

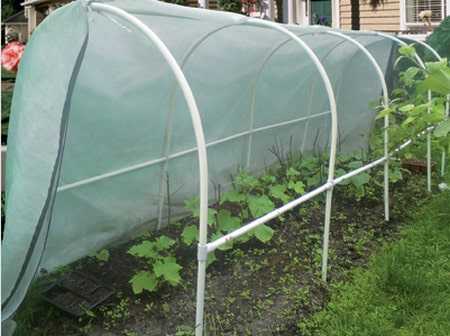

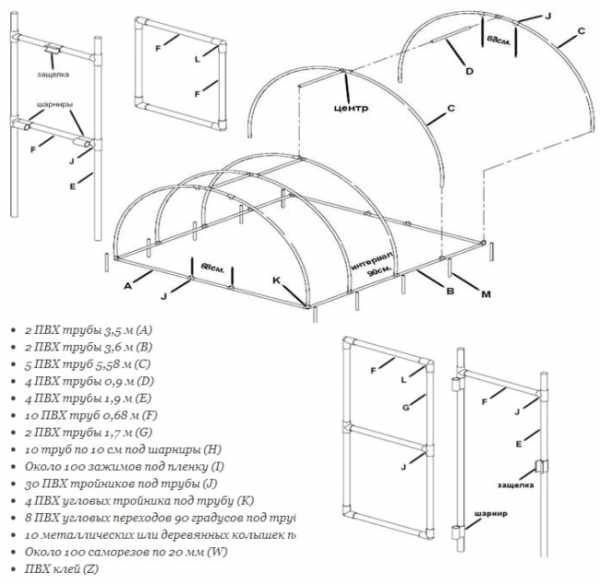

Трубы ПВХ подходят для небольших летних парников

Часто народные умельцы используют для строительства сооружений защищённого грунта ПВХ трубы. Их стоимость относительно невысокая, а порой они достаются бесплатно после эксплуатации в водопроводных системах. Долговечность таких труб потрясающая, гладкая поверхность позволяет производить крепление плёнки к каркасу теплиц без защитных прокладок, выглядят они аккуратно, легко гнутся для арочных конструкций, просты в монтаже. Почему тогда поливинилхлоридные трубы не вытеснили из приусадебных участков другие материалы для несущих конструкций? Дело в пресловутой гибкости. Такой каркас очень плохо держит нагрузку, сугроб на крыше легко прогибает теплицу, складывает её гармошкой, портит укрывной материал. То есть каркасы из ПВХ труб можно применять только в небольших парниках, которые на зиму разбираются. В противном случае конструкции придётся добавлять жёсткости посредством подпорок и других элементов.

Однозначного ответа на вопрос, какой каркас для теплицы лучше, нет. В каждом хозяйстве есть свои нюансы, учитывать которые следует при выборе наряду с личными пожеланиями, имеющимися средствами и поставленными целями. Решать, как сделать каркас для теплицы наиболее удачным, какие материалы для этого использовать, чем оборудовать сооружение впоследствии, должен человек, ознакомившийся со всеми плюсами и минусами традиционных и новых технологий и материалов.

teplicnik.ru

Деревянная Теплица Своими Руками ⭐ Как Построить На Даче ⭐ Видео + Фото



Сегодня продолжаем разговор про теплицы и поговорим о деревянных теплицах. Более десяти лет назад на наших садовых участках стояли в основном только деревянные теплицы своими руками, покрытые обычной полиэтиленовой пленкой или в лучшем случае стеклом. Садоводы выращивали в них растения долгие годы до тех пор, пока деревянная конструкция не приходила в негодность, ведь в те времена не было специальных пропиток.

Содержание статьи

Теплица с деревянным каркасом – новые веяния

Не заслуженное забытье

Жизнь не стоит на месте, появление различных новых материалов и выпуск теплиц промышленным способом из металла, пластика, профиля различного сечения и назначения, отодвинуло деревянные теплицы на второй план.

А между тем это прекрасный материал для жизни человека и растений, эти теплицы особенные, в них особенная атмосфера, запах и надо добавить, что они сами по себе живые.

Новая эпоха теплицы с деревянным каркасом

Но остались еще многие огородники, у которых сохранилась любовь к дереву и они продолжают использовать теплицы из дерева и не зря.

Современная постройка теплицы из дерева может совершенно отличаться от того, как строили теплицы на протяжении долгих лет.

Сегодня мы как раз поговорим о том, что теплицы своими руками из дерева можно изготовить совершенно другим способом, используя сборно – модульную технологию.

В чем ее преимущество?

Трансформер – вполне реально!

Дело в том, что теплицы из дерева своими руками, как правило, возводятся из бруса. Для этого приобретается брус, обрезается под нужный размер и конструкция собирается. Для такой теплицы так же часто делается фундамент из бруса.

Ну а если вы задумали увеличить размер вашей теплицы или наоборот уменьшить ее размер, как в таком случае вам поступить?

  • Ситуация в данном случае понятна, теплицу приходится перестраивать и опять резать, прибивать или закручивать;
  • При этом меняется конфигурация самой конструкции.

А что если мы вам скажем, что можно поступить совершенно другим способом. Просто изготовить необходимое количество элементов, из которых без большого труда можно будет собирать теплицы своими руками деревянные различного размера.

Самым интересным в данном случае является то, что все элементы строго одинаковы, иными словами выбрав одну форму и размер, вы просто изготовите из дерева совершенно одинаковые детали, из которых с успехом можно собрать теплицу под пленку или поликарбонат.

  • Удаляя или добавляя элементы, можно менять размер теплицы, а лишние детали хранить в подсобном помещении.
  • При необходимости их всегда можно вернуть на место и получить первоначальный размер.

Заманчиво, интересно? Так как построить теплицу из дерева таким образом, чтобы она была не хуже теплиц из современных материалов, а в отдельных случаях и превосходила их по отдельным параметрам?

Строим каркас из дерева для теплицы

Давайте займемся этим прямо сейчас.

Проблемы дуг:

  • Каркас любой теплицы в обязательном порядке состоит из дуг. Дуги должны обладать достаточной прочностью;
  • Понятно, что изготовив дуги определенного размера, не составит большого труда;
  • Добавляя необходимое количество дуг, мы сможем увеличить длину нашей теплицы, но ширина ее останется неизменна;
  • Дуги имеют большой размер, и хранить ненужные в данное время дуги проблематично. К тому же мы говорили вам о возможности изменения размеров теплицы не только в длину но и в ширину;
  • Значит, наши дуги должны быть полностью разборными, состоять из совершенно одинаковых элементов и при этом в собранном состоянии выдерживать серьезную нагрузку.

Сложная задача? Совершенно нет. Дело в том, что мы будем изготовлять элементы, которые при небольшом размере, в собранном состоянии будут прекрасно выдерживать любую нагрузку.

Подготовка материала

Теплица своими руками из дерева в обязательном порядке предполагает использование дерева, поэтому необходимо подготовить материал.

  • Нам потребуется доска толщиной 50 мм
  • Брус 50Х50 мм
  • Саморезы
  • Металлические уголки. Хорошо подойдут мебельные уголки

Необходимый инструмент:

  • Ножовка
  • Электролобзик
  • Шуруповерт
  • Молоток
  • Строительная рулетка
  • Строительный уровень

Чертеж – важен не всегда (см. Чертеж парника из поликарбоната: как сделать?). Перед нами представлена деревянная теплица под полиэтиленовую пленку или поликарбонат.

Деревянная теплица сборного типа.

  • Возникает вопрос, как построить деревянную теплицу своими руками содержащую одинаковые элементы и свободно трансформирующуюся под различный размер?
  • Перед тем как создать теплицу, обязательно иметь чертёж теплицы из дерева или на крайний случай эскиз. В нашем случае это не обязательно.
  • Перед нами представлен рисунок ключевого элемента такой теплицы с указанием точных размеров.
  • Вы можете использовать данные размеры, а можете выбрать свои. Как это сделать станет понятно в свое время, к концу прочтения данной статьи.

Первая задача – изготавливаем ключевой элемент

Чертеж элемента каркаса.

  • Это единственный элемент для создания теплицы.
  • Еще нам потребуется изготовить ребра жесткости, но так как мы будем делать их из бруса 50Х50 мм, мы не стали размещать их чертеж, так как изготовить их не составит труда, отпилил кусок в 900 – 1000 мм и готово.

Как вы поняли, это размер шага нашего каркаса.

Важно – количество элементов для создания дуги строго индивидуально. Все зависит от размеров теплицы. Добавляя или убирая определенное количество элементов, мы изменяем ширину и высоту теплицы. От количества установленных дуг зависит длина теплицы, все просто.

Для того чтобы изготовить элемент представленный на чертеже, необходимо изготовить лекало. Для этого подойдет плотный картон.

Лекало готово.

  • Берем доску толщиной 50 мм, и накладываем на нее лекало.
  • С помощью маркера обводим лекало, перенося его очертания на доску.

Наш совет – элементов потребуется много. Поэтому постарайтесь экономно расположить лекало на доске для получения минимума отходов.

  • С помощью электролобзика вырезаем отдельные элементы
  • Края можно обработать с помощью мелкого рубанка.
  • В итоге должен получиться элемент, точно такой же, как представлен на снимке.

Рисунок готового элемента дуги.

Сборка дуги – первый слой

В нашем случае на изготовление дуги потребовалось 17 элементов. Но это повторимся, все произвольно, все зависит от требуемых размеров теплицы.

Наша справка – имея в наличие данные элементы, можно всегда быстро собрать теплицу требуемых размеров. Они компактны и их легко хранить.

Давайте попробуем собрать первую дугу. Делается это следующим образом.

  • На ровной поверхности размечается наша будущая теплица в разрезе.
  • Далее на нанесенный контур укладываются готовые элементы в нужном количестве. Укладываются впритык, так как показано на рисунке.

Схема начала сборки.

В итоге у вас должна получиться так, как на снимке.

Укладка первого слоя.

Важно заметить, мы можем легко изменять конфигурацию дуги и тем самым регулировать не только ширину и высоту, но и конфигурацию будущей теплицы.

Уложенный первый слой.

Она может быть полностью арочного типа или с арочной крышей и прямыми стенками.

Второй слой — крепление

  • Первый слой уложен, но ведь надо скрепить отдельные элементы вместе.
  • Для этого укладываем сверху второй слой таким образом, чтобы центр элемента второго слоя приходился точно на центр стыка элементов первого слоя.

Начало укладки второго слоя.

  • Соответственно стык элементов второго слоя, укладывается на середину элемента первого слоя. На рисунках все достаточно понятно.

Метод стыковки отдельных элементов.

  • Крепятся элементы между собой с помощью саморезов.
  • Для этого в элементах первого слоя сверлятся отверстия такого диаметра, чтобы саморезы входили в них с натягом.
  • Далее саморезы вкручиваются в первый, нижний слой и таким образом собирается вся конструкция.

Готовая дуга.

  • В итоге получается прочная дуга точно заданного размера.
  • Таким образом, изготавливаются все последующие дуги. Их количество напрямую зависит от длины нашей теплицы.

Фундамент и пропитка – слагаемые долговечности

Установить такую теплицу можно на любой ровной поверхности вашего участка. Но если вы хотите чтобы теплица своими руками деревянная прослужила вам долгие годы, необходимо устроить фундамент для теплицы.

Описывать устройство фундамента мы сегодня не будем, это не наша тема, да и на страницах нашего ресурса есть описание по устройству фундамента для теплицы (см. раздел фундаменты). Поэтому эту часть строительства мы пропустим.

Но ведь у нас весь каркас сделан из дерева. Поэтому только устройство фундамента не решит проблему долговечности нашей теплицы.

Построить теплицу из дерева правильно это еще не вся задача, тут главное сохранить деревянный каркас от сырости и плесени.

В наше время в продаже имеется большое количество различных средств, для обработки древесины от влаги и гниения. Воспользуйтесь данными средствами.

Наш совет – изготовив элементы для своей теплицы, обработайте их сразу защитными средствами до начала сборки. Разобранные элементы обработать значительно легче, да и качество покрытия получится на порядок выше.

Установка дуг – сборка каркаса

Можно установить первую дугу нашего каркаса.

Установленная дуга на фундаменте.

  • Вариантов крепления на фундамент множество, мы не будем заострять на них внимание;
  • Можно, при заливке бетонного фундамента, вмуровать в бетон отрезки  металлического уголка и закрепить дугу с помощью болтов;
  • Далее устанавливается следующая дуга и все последующие.

Последовательность установки дуг.

  • В итоге получится каркас будущей теплицы.

Установленные дуги.

Ребра жесткости

  • Ребра жесткости можно установить сразу после установки дуг, а можно и во время установки. Для этого используются отрезки бруса 50Х50 мм.
  • Длина их напрямую зависит от расстояния шага дуг нашей теплицы. В нашем случае она составляет 900 мм.

Каркас с ребрами жесткости.

Как видим, используя один общий элемент и один вспомогательный, можно собирать теплицы деревянные своими руками для своего участка практически любого размера.

  • Насчет крепления ребер жесткости следует сказать так, они крепятся с помощью саморезов и мебельных уголков.
  • Это позволяет использовать одни и те же элементы ребер жесткости, для теплицы любого размера.

Стыковка ребер жесткости.

Как видите, наш проект теплицы из дерева довольно универсален и представляет собой этакий конструктор Лего для огородников.

Распорки торцевой части со стороны окна.

Окна – ставим где удобно

Единственное что нестандартно в нашем конструкторе, это распорки в торцевых частях нашей теплицы, где расположены дверь и окно.

  • Насчет окон. Устроить их можно практически в любой части нашей теплицы.

Общий вид стен и потолка теплицы арочного типа.

  • Прямоугольные части стен и крыши позволяют сделать это совершенно свободно.

Прямоугольные ячейки стен.

Надежность – соотношение элементов плюс форма

  • Данная конструкция свободно подходит для покрытия, как из полиэтиленовой пленки, так и листовым поликарбонатом.
  • Теплица из дерева и стекла предполагают устройство мощного каркаса. Это обусловлено в первую очередь желанием обеспечить лучшую сохранность стекла.

Рассмотрев описанную выше теплицу, кто-то может засомневаться в ее устойчивости к нагрузкам. Их сомнения нам понятны, ведь собранные в единое целое отдельные элементы представляют собой на первый взгляд ненадежное сооружение.

  • Ваши опасения совершенно напрасны.
  • Устроенная таким образом теплица очень прочна.
  • Применив в ее покрытии стекло, ее можно назвать теплица из стекла и дерева.
  • Но применение стекла в данной конструкции совершенно не рентабельно и не из-за прочности конструкции, а из-за сложности установки стекольного покрытия на данном каркасе.
  • Современные проекты теплицы из дерева представляют собой прочные и надежные конструкции.
  • Постройка теплиц из дерева иногда является предпочтительнее устройства теплицы из других материалов (оконных рам или стеклопакетов).

Новые проекты под дерево

Взять к примеру нашу теплицу.

  • Имея в наличие запасные элементы данной теплицы, всегда можно в очень короткий срок заменить поврежденный элемент без необходимости перестройки всей конструкции.
  • Все элементы идентичны, поэтому проблемы с ремонтом не возникнет.
  • Достаточно открутить поврежденный элемент и на его место установить новый.
Нужен купол? – Нет проблем

Но и это еще не все. В одной из статей мы описывали теплицы купольного типа (см. Купольная теплица). Так вот, имея под рукой данные элементы, ничего не стоит собрать из них купольную теплицу любого размера.

Теплица купол.

Все хорошее требует времени

Кому-то может показаться, что теплица деревянная своими руками устроенная подобным образом довольно сложна и займет много времени.

С одной стороны это так, с другой стороны не совсем.

  • Действительно, большое количество элементов займет много времени на их изготовление.
  • Но ведь вы можете построить сначала небольшую теплицу, а при необходимости со временем расширить ее просто добавив новых элементов.
  • Это очень практично и удобно. Если вы хорошо обработаете деревянные детали, такая теплица из дерева своими руками прослужит вам долгие годы.


Приступая к устройству теплиц важно понимать, что проекты теплиц из дерева очень многочисленны и способны удовлетворить самые разные запросы и потребности.

Поэтому рано списывать такие теплицы со счетов. В нашей статье мы просто постарались рассказать об одном, по нашему мнению, интересном проекте таких теплиц.

Рассматривая фотографии и видео съемки различных садовых участков, можно заметить, что теплицы из дерева с успехом используются многими садоводами.

Удачи вам!

parnik-teplitsa.ru

Чертежи теплицы из профиля и дерева под поликарбонат и пленку

Выбрать из многообразия предложений тепличную конструкцию, которая органично впишется в стиль участка и будет удобна в эксплуатации, непросто. Форма каркаса влияет на объем полезной площади, а от материала покрытия напрямую зависит продолжительность эксплуатации и возможности внутреннего обустройства. Чтобы не изобретать велосипед, можно брать для строительства своими руками готовые чертежи теплиц, составленные профессионалами. При необходимости в них несложно внести корректировки.

Содержание статьи

Краткий обзор популярных модификаций

Наиболее популярны и эффективны с точки зрения производительности следующие виды теплиц:

  • односкатные;
  • двухскатные;
  • арочные;
  • многоугольные;
  • каплевидные.

Виды теплиц по форме

Любая из этих конструкций имеет свои плюсы и минусы, поэтому необходимо рассмотреть каждый вариант.

Парники с односкатной крышей

Для теплицы с односкатной крышей нужно меньше материала, зачастую ее пристраивают к уже готовым стенам дома, гаража или сарая. Это значительно облегчает монтаж, а сама конструкция характеризуется хорошей теплоизоляцией.

Односкатная теплица имеет достаточно минусов, среди которых самым большим является низкая способность крыши выдерживать нагрузки. Любой сильный снегопад может повредить конструкцию. Глухая стена препятствует проникновению света внутрь, но не все культуры готовы мириться с такими условиями.

Простая односкатная теплица

Теплицы с двускатной крышей

Конструкция двухскатной теплицы является наиболее популярной. Внешне она напоминает обычный домик, крыша которого выполнена из двух скатов, а стык скрыт коньком. Главным достоинством является большая площадь, дающая возможность без проблем выращивать высокорослые культуры. Стоит отметить хорошую светопропускную способность и простоту монтажа вентиляции.

Если говорить о минусах, то чертежи каркасов теплиц такой формы часто имеют сложную конструкцию, что может усложнить их сборку. На двухскатную кровлю расходуется больше материала, что увеличивает конечную стоимость.

Подробный чертеж двускатной теплицы

Арочные сооружения для закрытого грунта

Основной особенностью арочной теплицы является крыша, имеющая форму дуги или арки. Она препятствует накоплению снега в зимний период, что снижает нагрузку на конструкцию. Можно выделить хорошую устойчивость к сильному ветру и широкую область применения. Чертежи теплиц арочной формы могут предполагать разные размеры, что дает возможность использовать их и на обычном дачном участке, и в промышленных масштабах.

Минусом арочной формы является сложное устройство вентиляции и невозможность остекления. Для такого каркаса идеально подходит поликарбонат и пленка.

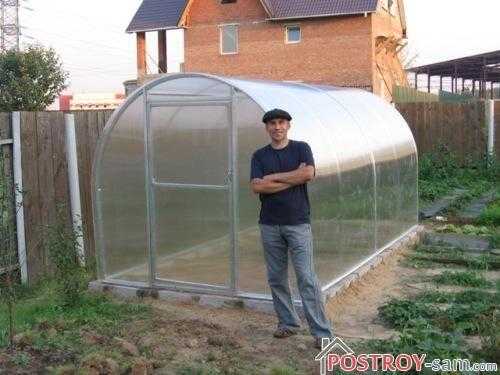

Арочная теплица средних размеров

Купольные и каплевидные постройки для выращивания растений

Многоугольная форма используется не так часто, как предыдущие, но её характеристики довольно хороши. Она пропускают достаточно солнечного света и имеет много полезной площади, что позволяет выращивать все виды культур. Стоит отметить и красивый внешний вид, благодаря которому такую конструкцию можно органично вписать в любой ландшафтный дизайн.

Чертежи теплиц с большим количеством углов весьма замысловаты и многим непонятны. Это является самым главным недостатком. Для строительства необходимо много материала, что в конечном итоге приводит к высокой себестоимости.

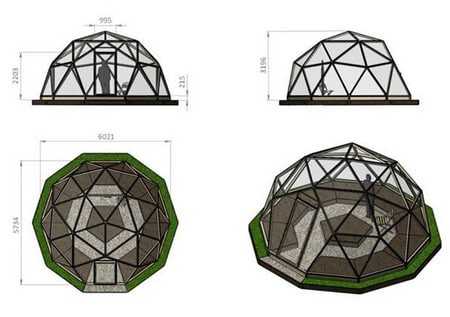

Купольная форма обеспечивает растения максимумом света

Немного проще выглядят чертежи каркаса теплиц в виде капли. Такая конструкция сочетает достоинства арочной и двухскатной формы.

Она обладает достаточной прочностью, хорошо пропускает солнечные лучи, имеет высокую теплоизоляцию. Из недостатков можно выделить сложность конструкции и монтажа, но с учетом всех преимуществ, приложенные усилия окупятся сполна.

Теплица каплевидной формы

Каплевидная форма каркаса – схема

Чертежи каркасов теплиц из различных материалов

Прежде чем выбрать подходящий чертеж каркаса теплицы, нужно определиться с материалом. Лучше всего сделать основание из металлического профиля. Такой каркас можно накрыть обычной или армированной пленкой или поликарбонатом. Последний вариант наиболее затратный, но он исправно прослужит на протяжении нескольких лет. Чтобы прояснить ситуацию, рассмотрим подробно несколько вариантов.

Каркас для теплицы из поликарбоната

Можно смело утверждать, что теплица из поликарбоната арочной формы является оптимальным вариантом на долгие годы. Помимо практичности, она имеет достаточно хороший внешний вид, поэтому никак не испортит ландшафт участка. Каркас теплицы лучше сделать из металлической или ПВХ трубы, диаметром не менее одного дюйма.

Не стоит экономить на поликарбонате. Тонкие листы может повредить град, и тогда придется полностью перекрывать теплицу. Лучшим вариантом является использование сотового поликарбоната толщиной 6 мм и больше.

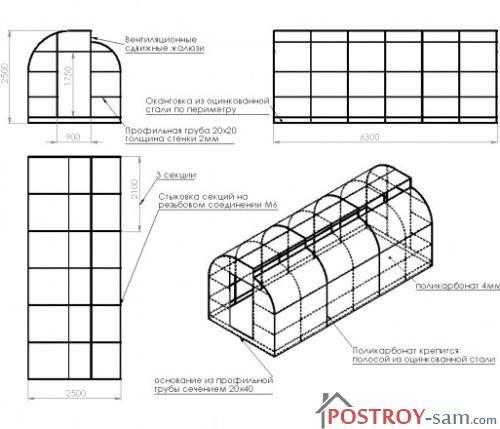

Каркас арочной теплицы из поликарбоната заводского производства

Подробная схема торцовой арки с дверью

Чертежи теплицы из поликарбоната просты и понятны, поэтому сложностей с монтажом у вас возникнуть не должно. При выборе модели не забывайте, что стандартный размер листа поликарбоната 2,1 м на 6 м, поэтому оптимальная ширина будет 3,5 м. В этом случае вы сможете избежать стыков, накрыв стены и крышу одним листом. Для краев листа обязательно используйте П-образный профиль, который защитит внутреннюю часть от попадания пыли, грязи, развития плесени и грибка.

Деревянный каркас под поликарбонат

Основа под поликарбонат из ПВХ-труб

Каркасы из металлопрофиля для гипсокартона

Относительно недавно для строительства теплиц стали использовать металлический профиль, который применяют при монтаже гипсокартона. В основном конструкции из металлопрофиля — это весенне-летние варианты с накрытием из пленки или поликарбоната. В областях с более мягким климатом и малым количеством осадков их используют круглый год.

Чертежи теплицы из профиля не отличаются замысловатостью и сложностью. Им свойственна простота и экономичность. Среди главных достоинств можно выделить долговечность конструкции. Существенным недостатком каркаса из профиля является низкая способность выдерживать нагрузки. Учитывая этот нюанс, поздней осенью разбирают покрытие теплицы либо укрепляют каркас подпорными брусьями.

Двухскатная теплица из профиля

Из профиля можно сделать многоугольную форму, но одним из лучших вариантов является теплица-домик с двухскатной крышей.

Если ее длина превышает 4 м, то в крыше необходимо предусмотреть вентиляционные фрамуги. Для меньшего размера достаточно одной фрамуги на противоположной от входа стене. На вертикальные стойки, стропила, балки и диагональные перемычки используют профиль CD. Все элементы с горизонтальным расположением делают из профиля UD, соблюдая между каждой секцией промежуток 1 м.

Сборка каркаса из профиля

Если для покрытия теплицы выбран поликарбонат, то его укладывают внахлест (2-3 см). Любые швы и отверстия под саморезы необходимо обработать герметиком. Это поможет предотвратить проникновение влаги и пыли внутрь материала.

Какие теплицы строят из дерева

Долгое время теплицы из с дерева односкатной или двухскатной крышей считались классическим и безальтернативным вариантом, но с появлением более износостойких материалов они утратили позиции. Деревянные элементы нуждаются в постоянном уходе. В противном случае, стойки могут стать рассадниками болезней, а срок эксплуатации сократится к минимуму.

Практически любой чертеж деревянной теплицы предполагает в качестве покрытия стекло. Если у вас нет возможности использовать старые оконные рамы, то покупка стекла и дерева для каркаса окажется весьма затратной. При желании в качестве покрытия можно использовать пленку, но из-за способа крепления и влияние атмосферных явлений (дождь, солнце, ветер), она не прослужит дольше двух сезонов.

Подробный чертеж теплицы из дерева

Деревянный каркас монтируют на фундамент, который помимо дополнительных расходов может создать проблемы с выбором места. Фундамент нельзя располагать на участках с высоким уровнем грунтовых вод, поэтому если вы живете возле реки, то деревянная теплица не самый лучший вариант для вас.

Теплица в форме капли из дерева



Даже имея на руках чертежи теплиц из дерева, металла или ПВХ, не всегда просто начать строительство. Иногда проще можно обратится к профессионалам, которые помогут выбрать лучший вариант для реализации ваших целей.

teplicno.ru

два конструктивных способа сделать теплицу

Поликарбонатные теплицы привлекательны простотой монтажа, легкостью конструкции и тем, что нет надобности каждый год менять покрытие. Однако промышленные модели стоят достаточно дорого, причем не всегда они отвечают индивидуальным требованиям дачников и садоводов.

Теплица из поликарбоната своими руками делается именно «под себя» при этом можно еще немного сэкономить. Она нисколько не уступит заводской по прочности и эстетичности. Зато в ней будут все элементы, которые вам нужны. Поликарбонатные листы служат довольно долго, просты в уходе и при правильной установке надежно укрывают растения, защищая их от морозов и засухи.

Теплица из поликарбоната с деревянным каркасом

Поликарбонатный лист выпускается стандартных размеров 2,1 х 12 м. Исходя из этих данных, можно делать расчеты. Например, если ширина основания теплицы равна 3,5 м, то его можно перекрыть одним листом.

Подготовка

Поликарбонат имеет внутри себя полые каналы. Их можно использовать для солнечного коллектора. Однако если гелиосистемы не предусматриваются, открытый срез каналов нужно прикрыть. В противном случае в них будет попадать влага, споры грибков и плесени, пыль. Это приводит к зацветанию каналов, ухудшает прозрачность и гигиеничность материала.

Чтобы избежать перечисленных неприятностей, достаточно в самом начале, еще при установке, закрыть кромки специальным пластиковым профилем П-образной формы. Он продается в тех же торговых точках, где и поликарбонат. Это к тому же существенно улучшит эстетическое восприятие конструкции. В случае, когда требуется выполнить фигурную кромку, полости закрываются силиконовым герметиком. Нужно также учесть, что имеющийся в полостях воздух все же содержит некоторое количество воздуха. При перепаде температур из него может выпадать конденсат. Поэтому внизу нужно обеспечить сток влаги. Лучше всего все же воспользоваться профилем и специализированной защитной пленкой.

Располагать листы следует таким образом, чтобы ребра жесткости шли вдоль линии напряжения. На стенах – вертикальная ориентация, на кровле – радиальная или же вдоль стропил. К тому же стоит помнить о конденсате. Необходимо обеспечить его сток и отвод.

Все это нужно учитывать при расчете количества листов и раскрое.

Основание теплицы

Прежде всего, необходимо определиться с месторасположением теплицы. Для разметки понадобятся колышки, веревка и измерительная рулетка. Отметив контур будущего сооружения, при помощи садового бура нужно сделать 4 отверстия под стоевые опоры. Их глубина составляет 1,2 м. По два отверстия по углам теплицы и еще по два для стоек под двери. Всего по 4 отверстия с каждой стороны.

Отрезки асбоцементной трубы по 1,3 м длиной устанавливаются вертикально в подготовленные отверстия. Зазоры между стенками труб и грунтом засыпаются песком, который следует тщательно утрамбовать.

Из строганного бруса изготавливаются стойки полтора метра длиной. Каждая из них подгоняется внизу под диаметр трубы. Древесина обрабатывается защитными средствами от гнили и насекомых. Чтобы волокна не набирались влагой, стойки обрабатываются растопленным битумом. Теперь можно установить их на свое место.

Нижняя рама

Для изготовления рамы понадобятся строганные доски. Из них изготавливается прямоугольное основание, которое скрепляет между собой установленные деревянные опоры.

Каркас

Поверх нижней рамы устанавливаются боковые стойки и угловые брусы. Для большей устойчивости они изнутри дополнительно скрепляются обвязкой, выполняемой из бруса или доски. Крепление к обвязке производится при помощи стальных лент и саморезов. Для большей крепости можно использовать монтажные уголки. Для дверей устанавливаются дополнительные стойки. Верх стягивается брусом. Стены готовы.

Крыша

Стропильная система изготавливается в соответствии с конфигурацией теплицы. Для двускатной крыши от каждой стойки поверх верхней рамы крепятся стропила. Конструкцию завершает коньковый брус. Крепление производится при помощи стальных лент.

Кстати, если все элементы обработать защитными средствами и прокрасить до монтажа, то можно продлить существенно срок службы теплицы. Таким образом, незначительные погрешности монтажа не послужат причиной проникновения гнили и вредителей внутрь древесины.

Деревянный коньковый брус желательно защитить пластмассовым или же жестяным коньком, который отведет осадки и защитит каркас.

Если в вашей местности зимой выпадает много снега, имеет смысл усилить стропильную систему дополнительными перевязями из бруса. Их можно устанавливать как под коньком, так и сбоку, фиксируя дополнительно угол наклона стропил.

Крепление поликарбоната

Крепление можно осуществить двумя способами: ленточным и точечным.

Прежде всего, нужно учесть, что поликарбонат – это материал, который имеет большое линейное расширение. Поэтому жестко его крепить нельзя. Иначе он будет либо вздуваться при жаре, либо трескаться в холодную пору года.

Крепеж можно выбрать из довольно широкого ассортимента.

Самый неудобный способ – это нарезать металлические оцинкованные полосы. Их длина подбирается таким образом, чтобы ими можно было охватить деревянную стойку плюс по 5 см на нахлест. В этом случае листы крепятся не к элементам каркаса, а к этим лентам при помощи винтов.

Более современный и удобный способ – это применение специальных профилей. Они могут быть цельными и разборными. Стык листов производится с применением специализированного профиля. Он задает технологический зазор для теплового расширения поликарбоната и обеспечивает гидро- и ветрозащиту теплицы, а заодно и красиво оформляет стыки, улучшая эстетическое восприятие конструкции.

Точечное крепление производится к поперечным деревянным рейкам специальными термошайбами. Для них сверлятся в листах отверстия немного большего диаметра, чтобы обеспечить свободный ход листа. Или же делаются продольные отверстия, которые обеспечат надлежащее прилегание поликарбоната. Внутренняя деталь шайбы обеспечивает термоизоляцию, а внешние защищают крепление от влаги и ветра. Заглушка маскирует саморез.

При креплении поликарбонатных листов нельзя:

  • жестко крепить листы;
  • располагать ребра жесткости горизонтально;
  • герметично закрывать торцы каналов;
  • продавливать поверхность материала.

Крепить листы на крыше довольно сложно. И эта сложность заключается в том, чтобы не продавить нечаянно листы, скажем, локтем. Выйти из положения поможет приспособление в виде большой буквы «Т», которая крепится за конек.

Торцы

Торцы зашиваются поликарбонатом, оставляя место для дверей и форточных рам. У нас имеются уже дверные стойки, к которым крепится поперечная планка, отдаляющая дверь от форточки. В получившиеся две ячейки навешиваются рамки, обтянутые поликарбонатным листом. Большая рамка с диагональными перевязями – дверь. Меньшая – форточка.

На двери и форточки навешивается фурнитура, при необходимости и желании устанавливается автоматика.

Для зимнего использования можно сделать двойные стены из поликарбоната. Теплица из поликарбоната своими руками готова. Работа с деревом более проста и поэтому данный вид теплицы пользуется популярностью у начинающих дачников.

Теплица из поликарбоната из оцинкованного профиля

Поскольку древесина чаще всего подвергается нападениям всевозможных грибков и грызунов, то в последнее время наибольшую распространенность получают металлические каркасы из профильной трубы. В качестве основы расчетов принимается все тот же лист поликарбоната стандартных габаритов: 2,1 х 6 м. Желательно так располагать элементы каркаса, чтобы использовать листы по-максимуму, т.е. без отходов.

Арочное строение теплицы позволяет увеличить внутреннее пространство. Одно- двускатная конструкция лучше выдерживает снеговые нагрузки. Стрелочные конструкции совмещают положительные качества скатных и арочных моделей.

Каркас

Ширину теплицы рассчитывают исходя из длины листов поликарбоната. Шестиметровый лист, согнутый дугой, обеспечивает 3-3,5 м внутренней ширины теплицы в зависимости от ее высоты.

Каркас должен выполняться из материалов, которые выдержат обильные снегопады, ветровую нагрузку и вес растений вместе с плодами. Кроме того, возможно, вы пожелаете закрепить водяные теплоаккумуляторы, автоматику, подсветку или же туманогенераторы. Это зависит от того, в каких масштабах вы желаете заниматься тепличным хозяйством. Вес оборудования также нужно учитывать при расчете нагрузок, которые должен выдержать каркас теплицы. Для вентиляторов потребуются отдельные рамки, которые крепятся к усиленному каркасу, чтобы стабилизировать возможную вибрацию.

При использовании профилированной трубы потребуется выполнить расчет радиуса изгиба для радиальной конструкции. На металлобазах обычно предлагается услуга трубогиба. При имеющихся расчетах ею вполне можно воспользоваться. Если же расход на трубогиб не предусмотрен в тепличном бюджете, можно попытаться согнуть их при помощи шаблона, выпиленного из листа фанеры или толстого ОСБ.

Элементы конструкции перед сборкой необходимо зачистить, покрыть грунтовкой и слоем краски. Если смазать внутреннюю полость труб отработанным маслом, каркас прослужит гораздо дольше, т.к. оно защитит стенки от коррозии.

Кстати, если к деревянному каркасу допускается крепеж при помощи саморезов, то металлическое опоры нежелательно сверлить. Это ухудшает их прочностные характеристики и открывает доступ к влаге.

Стационарные теплицы можно сварить. Можно закреплять элементы при помощи метизов. У каждого способа есть свои плюсы и минусы. Разборная конструкция позволит переносить теплицу с места на место для того, чтобы оздоровить почву. Если же каркас ставится один раз и навсегда, то предусмотрите удобный способ замены тепличного грунта.

Нарезка поликарбоната

Листы можно резать острым ножом или лобзиковой пилой с частыми неразведенными зубьями. В любом случае при использовании режущего инструмента нужно обеспечить ровную подлежащую поверхность и четкую фиксацию листа, чтобы не было вибрации материала во время работы. После того, как крой выполнен, кромки следует зачистить от стружки и одеть в защитные профильные планки.

Как закрепить поликарбонат к металлическому профилю

Крепление листов производится при помощи специальных профилей и термошайб. Профиля позволяют надежно стыковать отрезки и обеспечивают качественную изоляцию соединения. Когда хотят сохранить целостность профильных труб, пользуются металлическими лентами, которые охватывают трубу, образуя нахлест, и уже к ним прикручивают лист.

Теплица из поликарбоната своими руками — это трудоемкий, но более дешевый способ устроить на своем участке тепличное хозяйство. Поэтому решать вам, либо делать все самому, либо заказывать готовую конструкцию теплицы и выполнять только сборку.

postroy-sam.com

Крепление сотового поликарбоната на деревянный каркас теплицы: фото и видео инструкция

Традиционно для сооружения светопрозрачных поверхностей используется стекло. Однако этот материал, несмотря на всего его замечательные свойства, не всегда удовлетворяет пользователей. Стекло довольно легко разбить, кроме, конечно, специальных его видов, но мало кому придет в голову остеклить теплицу антиударным материалом.

Схема монтажа деревянной теплицы

Поликарбонат является доступной и удобной заменой стеклу.

Характеристики материала

Поликарбонат представляет собой полимер, относящийся к категории пластичных. Он пришел на смену акриловому стеклу, так как превышает показатель ударной прочности последнего почти в десять раз. Применяется он очень широко – от электронной оптики до производства корпусов для мобильных телефонов. В строительстве материал ценится, благодаря прочности, устойчивости к действию влаги и высоких температур, и прекрасной светопрозрачности.

Выпускаются два основных вида изделия.

  • Монолитный – высокая прочность позволяет использовать его для самонесущих конструкций. Это означает, что сооружение из монолитных плит не нуждается в металлическом каркасе.
  • Сотовый – более популярный в частном строительств, так как обладает, куда меньшим весом и проще монтируется. Применяется для горизонтальных и арочных перекрытий – навесы, крыши и так далее. Материал характеризуется высокими теплоизоляционными свойствами, прозрачностью, гибкостью и ударной прочностью. Сочетание перечисленных свойств делает полимер наиболее популярным материалом для теплиц и парников. Плиты обладают довольно высоким коэффициентом светорассеивания, что предохраняет растения в парнике от попадания прямых солнечных лучей и возникновения ожогов. Полимер в меньшей степени, чем стекло, пропускает ультрафиолет, но достаточно, чтобы удовлетворить нужды растений.

Деревянная теплица своими руками

Поликарбонат для теплицы

Материал выпускается в виде листов различных размеров и свойств. При выборе панелей для покрытия теплицы следует обратить внимание на ряд факторов.

  • Толщина – листы с параметром ниже 8 мм не является конструкционными, и не могут быть использованы для наружных работ. Толщина в 8–10 мм позволяет применить материал для устройства горизонтальных поверхностей – крыш и навесов. Если строительство ведется в регионах с обильными снегопадами или сильными устойчивыми ветрами, то следует предпочесть изделие с большей толщиной.
  • На рынке предлагаются панели со специальным покрытием, не позволяющим конденсату накапливаться на внутренней стороне листа, что помогает заметно повысить степень освещения в парнике.

  • Полимер характеризуется довольно большим коэффициентом теплового расширения, на что следует обратить внимание при монтаже. Инструкция от производителя рекомендует не удалять с поверхности панелей защитные ПВХ-покрытия до окончания всех работ. На фото – сотовые полимерные панели.

Предварительные действия

Сотовый поликарбонат широко используется для формирования горизонтальных плоских поверхностей, и для навесов, имеющих криволинейные формы. Как правило, теплицы имеют плоскую или наклонную крыши, что позволяет применять и монолитные панели. Однако предпочтение отдается ячеистому виду изделия, так как последний отличается небольшим весом.

В связи с особенностями структуры материала, его использование требует соблюдения некоторых условий.

  • Панели сотового поликарбоната, особенно на наклонной крыше, согласно инструкции по пользованию, должны располагаться таким образом, чтобы свободные отверстия оказывались на торцах, а ребра жесткости помещались вдоль крыши, а не поперек. Такое расположение позволяет не накапливать снег и влагу на поверхности панелей, и избавляться от конденсата в полостях. На фото демонстрируется способ укладки поликарбоната на деревянный каркас.
  • Резка поликарбонатных листов осуществляется с помощью циркуляционной пилы. При распиле полимерного материала важны скорость вращения диска и его жесткость, так как это предотвращает растрескивание и деформацию. Резка ведется на постоянной скорости, хорошо заточенным диском.

  • Высверливание отверстий производится на поверхности соты – полости, между ребрами жесткости. Минимальное расстояние от края панели составляет 5 см. Так как материал обладает большим коэффициентом теплового расширения, то крепить его жестко нельзя – изделие начнет деформироваться. Чтобы не допустить подобного, отверстия под крепеж производят большего диаметра, чем диаметр ножки болта. Также фиксация панели предполагает наличие шайбы под шляпку – таким способом ослабляется давление шляпки. Болт при вкручивании должен быть расположен строго вертикально, отклонение от прямого угла чревато повреждением материала.

Сотовую панель перед монтажом следует герметизировать. Для удаления конденсата из внутренней поверхности сот, последние остаются открытыми, в то время как две другие кромки необходимо изолировать. Для обработки верхнего края используется сплошная самоклеющаяся лента и прослойка из алюминия. Соединение должно быть максимально плотным без просветов. Нижняя кромка герметизируется перфорированной лентой. Работы по герметизации проводятся параллельно с креплением.

Основной процесс крепления

Использование дерева в качестве материала для обрешетки вполне обосновано, так как оно отличается прочностью, податливостью в обработке и способностью сохранять микроклимат в помещении. Для большей устойчивости деревянный брус, используемый в парниках, обрабатывается антисептическими средствами.

Дерево имеет еще одну немаловажную особенность – способность впитывать и отдавать влагу при изменении ее уровня в воздухе. И, хотя коэффициент расширения его ниже, чем у полимера, именно эта особенность обеспечивает требуемую неплотность крепления.

  1. В качестве крепежа на деревянный каркас допускается использование обычных шайб.
  2. Монтаж начинается от края каркаса. Следует обратить внимание на то, что край панели должен немного выходить за край бруса. Лист крепится описанным выше способом – соединение должно быть плотным, но не жестким. На фото представлен момент крепления поликарбоната на деревянном каркасе.
  3. Края панели герметизируется соответствующим образом.
  4. Устанавливается соединительный профиль и закрепляется следующий лист. Нужно следить за тем, чтобы стык панелей происходил над деревянным брусом.


На видео процесс монтажа поликарбонатных плит представлен более подробно.

Автор:
Антон Ермолов

propolikarbonat.ru
