Теплоотдача теплого водяного пола на м2 – Теплоотдача теплого водяного пола на м2

Содержание

Таблица для расчета теплоотдачи теплого пола

Теплый пол – это отличная возможность для каждого обеспечить уютный микроклимат и тепло в собственном доме. Такая система потребляет минимальное количество электроэнергии, даря необходимую теплоту в помещении.

При этом она с легкостью сочетается с любыми типами напольных покрытий, включая линолеум, ковролин, кафельную плитку и ковровое покрытие. Система гарантирует надежность, долговечность, стойкость к влаге, безопасность и легкость монтажа.

Особенности установки

Важным преимуществом конструкции выступает возможность равномерно распределить теплый воздух по жилой площади. При этом удается сэкономить до 12% энергии на общий обогрев помещения. Важно помнить о необходимости учитывать отдельные факторы во время эксплуатации.

Отопительная система должна работать в температурном диапазоне, который не превышает 60 градусов. Если упустить этот момент, возможна порча имущества. Сама поверхность водяного пола должна иметь оптимальную температуру, чтобы удовлетворять потребности. Это не только позволит добиться высокого комфорта эксплуатации, но и будет гарантировать отсутствие возможных заболеваний для ног. Чаще всего это значение достигает 26 градусов.

Чтобы монтаж был правильным, нужно позаботиться о том, чтобы расчет следующих параметров был корректным:

  1. Потребности пространства в тепле. Этот параметр определяется климатической зоной, качеством изоляции и габаритами помещения.
  2. Рассчитываемая удельная мощность отопления в перерасчете на каждый квадрат площади, которая будет обогреваться.
  3. Будет ли покрыта необходимость помещения в тепле посредством теплого водяного пола.



Несколько советов

Прежде чем осуществлять расчет потребности теплоотдачи, нужно учесть некоторые моменты. Первоначально нужно определить максимальную теплопроводность материалом, которые расположены выше трубы, пленок и кабелей, выступающих в качестве нагревательных элементов. Эффективность теплоотдачи зависит по прямо пропорциональному закону от тепловой мощности, по обратно пропорциональному от сопротивления покрытия.

Все трубы и материалы, которые будут расположены ниже уровня нагревательного элемента должны отличаться высокой теплоизоляцией. Это исключит возможные потери тепла через покрытия. Если монтаж и расчет осуществлены правильно, то теплоизоляция будет блокировать передачу тепла и отражать тепловое излучение.

Необходимость в тепловой мощности определяется теплоизоляцией и ее качеством. Предпочтительно придерживаться нормативов, которые будут гарантировать высокие эксплуатационные характеристики и комфорт.

Помните о том, что, если вы выбрали теплый пол, не стоит загромождать его массивными мебельными конструкциями. Это не принесет должного результата обогрева, а также возможен перегрев и порча мебели под воздействием температур.

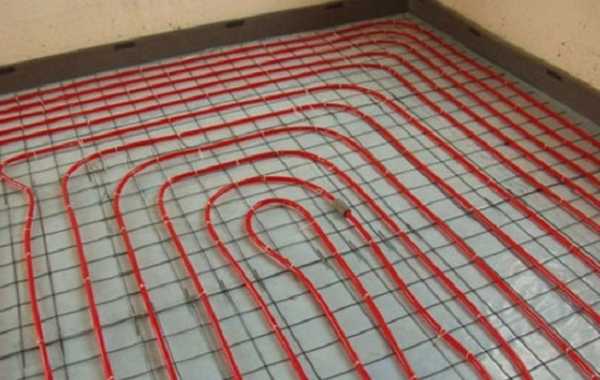

Пример укладки теплого пола в кухне

Расчет потребности в тепле

Расчет потребности показателей представлен следующим алгоритмом:

  1. По формуле Q=S/10. Здесь Q – потребность тепла в киловаттах, S – площадь помещения, метр квадратный.
  2. Каждый кубический метр объема пространства требует 40 ватт тепла.
  3. Крайние этажи требуют в расчете 1,2-1,3 дополнительных коэффициента. Для частных построек он составляет 1,5.
  4. Дополнительно расчет требует по 100 ватт на каждое стандартное окно, по 200 ватт на балконы или двери.
  5. Нужно учитывать коэффициенты в зависимости от территориальной местности и климатической зоны.

При желании можно обращать внимание на слои ограждающих конструкций и их толщину. Это позволит добиться более точных расчетов.

Расчет теплоотдачи для пленочного нагревателя

Номинальная мощность в этом случае составляет 150-220 Ватт. Нужно понимать, что сам пленочный нагреватель – это слой фольгоизола для трубы. Он представляет собой вспененный полиэтилен, поверхность которого покрыта фольгой. Из-за этого часть тепла рассеивается, ведь эффективность зависит от толщины.

Чтобы задать температуру стандартного или водяного пола в заданном диапазоне, используют терморегуляторы. Значение обычно не достигает 40 градусов, а после эксплуатации необходимо отключать элемент и давать ему время для остывания. Из этого следует, что теплоотдача составляет около 70 ватт на каждый квадратный метр.

Расчет теплоотдачи для греющего кабеля

Греющий кабель отличается удельной теплоотдачей в 20-30 ватт на каждый квадратный метр. Расчет количества основан н шагах укладки. Дополнительно обращают внимание на следующее:

  1. Шаг варьируется в диапазоне от 10 до 30 см. Чем он больше, тем более явный характер будет носить неравномерность нагрева.
  2. Длина кабеля определяется по следующей формуле – L=S/Dx1,1. Здесь S – площадь в квадратных метрах, 1,1 – коэффициент для учета изгибов, D – шаг укладки.

Помните, что кабель будет уложен не по всей площади. Поэтому нужно определиться со средними показателями, добиваясь максимальной эффективности. Каждый квадратный метр позволяет получить до 120 Ватт тепла при этом комфортная температура будет оставаться.

Таблица соотношения мощности и длины нагрева кабеля

Расчет теплоотдачи для водяного теплого пола

В отдельных случаях есть возможность сэкономить, если имеется источник тепла. Его можно использовать только в том случае, если цена за каждый киловатт намного ниже, чем стоимость электроэнергии.

В этом случае нужно учитывать следующее:

  1. Температуру теплоносителя для трубы. Она обычно достигает 50 градусов и превышает температуру поверхности. Таблица поможет определить предпочтительные значения.
  2. Шаг укладки водяного пола. С его уменьшением количество тепла увеличивается при передаче стяжке. Нужно учитывать здесь и диаметр трубы.
  3. Температура воздуха. С ее уменьшением тепловой поток увеличивается.
  4. Диаметр трубы, по которой осуществляется движение теплоносителя.

Если шаг составляет 250 миллиметров, каждый квадратный метр позволяет получить по 82 ватта. При шаге в 150 мм – 101 ватт, а при шаге в 100 мм – 117 ватт. Таблица включает в себя все эти данные. В зависимости от этих значений нужно осуществлять проектирование теплого водяного пола.

Зависимость теплого потока от шага труб и температуры теплоносителя

Помните о необходимости рассчитать тепловой поток с поверхности водяного пола. Чаще всего он достигает 12,6 Вт (м2хС). Это значение будет прямо пропорциональным перепаду температур.

dekormyhome.ru

Расчет теплого водяного пола: теплоотдача, мощность и стоимость

Сегодня для многих эквивалентом уюта и комфорта в помещении стал теплый водяной пол. Расчет его, как залог эффективной работы, зависит в основном от схемы, по которой система будет работать. Как известно, водяной пол может стать источником основного обогрева дома либо вспомогательным, чтобы обеспечить больший комфорт в помещении.

Напольное отопление дает возможность теплу одинаково распределяться по помещению – от пола до потолка, причем разница в температуре, как правило, составляет 2-4⁰С. Какой вариант отопления не предполагалось установить, необходим точный расчет теплого пола. Это связано с тем, что любая ошибка, допущенная при проектировании может обернуться массой неудобств и значительной потерей времени, так как непременно придется вскрывать стяжку.

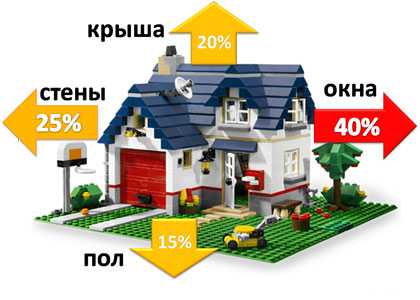

Расчет тепловых потерь помещения

Работа любой системы отопления направлена на поддержание комфортной температуры в помещении. Поэтому на первом этапе необходимо рассчитать тепловые потери комнаты (здания). При этом учитывается наличие основной системы отопления.

Правильная методика расчета теплого пола основана на определении тепловых потерь через наружные конструкции — стены и окна. Для предварительного расчета будут взяты именно они. Для этого понадобится значение коэффициента сопротивления теплопередачи материалов, из которых изготовлены конструкции.

Предположим, что необходимо поддерживать температуру в помещении 25°С с учетом максимально низкой на улице – 35 °С. Наружная стена изготовлена из кирпича и ее толщина составляет 0,38 м. Тепловые потери рассчитываются по следующей формуле:

q=S*(tв — tн)*R

Где q – тепловые потери, Вт.

S – площадь отапливаемого помещения, м².

tв tн — температура в помещении и на улице, °С.

R – коэффициент сопротивления теплопередачи, м²*К/Вт.

Для комнаты общим объемом 50 м³ они составят:

q=50*(25-(-35)*0,43=1290 Вт

При наличии основного радиаторного отопления большая часть этих потерь будет компенсироваться им – порядка 60%. Следовательно, для комнаты площадью 20 м² необходим расчет теплоотдачи теплого пола с минимальным показателем 1290*0,4= 516 Вт. Учитывая среднюю теплоемкость 80 Вт/м², можно вычислить, что для поддержания требуемой температуры нужно установить трубы на площадь около 6 м².

Совет

Также нужно знать, что оптимальная температура поверхности теплого пола должна составлять 30°С.

Методика расчета

Когда единственным источником тепла был выбран теплый водяной пол, расчет выполнить точно будет весьма непросто. Причина в следующем – при таком выборе приходится учитывать немало нюансов, включая нормативные документы, а также требуемые материалы. К тому для подобных расчетов необходима достаточно высокая степень технической грамотности, ведь от нее зависит качество полученной системы обогрева, а так

prestigpol.ru

Теплоотдача теплого пола: таблица для произведения расчета

Теплый пол – это отличная возможность для каждого обеспечить уютный микроклимат и тепло в собственном доме. Такая система потребляет минимальное количество электроэнергии, даря необходимую теплоту в помещении.

При этом она с легкостью сочетается с любыми типами напольных покрытий, включая линолеум, ковролин, кафельную плитку и ковровое покрытие. Система гарантирует надежность, долговечность, стойкость к влаге, безопасность и легкость монтажа.

Особенности установки

Важным преимуществом конструкции выступает возможность равномерно распределить теплый воздух по жилой площади. При этом удается сэкономить до 12% энергии на общий обогрев помещения. Важно помнить о необходимости учитывать отдельные факторы во время эксплуатации.

Отопительная система должна работать в температурном диапазоне, который не превышает 60 градусов. Если упустить этот момент, возможна порча имущества. Сама поверхность водяного пола должна иметь оптимальную температуру, чтобы удовлетворять потребности. Это не только позволит добиться высокого комфорта эксплуатации, но и будет гарантировать отсутствие возможных заболеваний для ног. Чаще всего это значение достигает 26 градусов.

Чтобы монтаж был правильным, нужно позаботиться о том, чтобы расчет следующих параметров был корректным:

  1. Потребности пространства в тепле. Этот параметр определяется климатической зоной, качеством изоляции и габаритами помещения.
  2. Рассчитываемая удельная мощность отопления в перерасчете на каждый квадрат площади, которая будет обогреваться.
  3. Будет ли покрыта необходимость помещения в тепле посредством теплого водяного пола.



Несколько советов

Прежде чем осуществлять расчет потребности теплоотдачи, нужно учесть некоторые моменты. Первоначально нужно определить максимальную теплопроводность материалом, которые расположены выше трубы, пленок и кабелей, выступающих в качестве нагревательных элементов. Эффективность теплоотдачи зависит по прямо пропорциональному закону от тепловой мощности, по обратно пропорциональному от сопротивления покрытия.

Все трубы и материалы, которые будут расположены ниже уровня нагревательного элемента должны отличаться высокой теплоизоляцией. Это исключит возможные потери тепла через покрытия. Если монтаж и расчет осуществлены правильно, то теплоизоляция будет блокировать передачу тепла и отражать тепловое излучение.

Необходимость в тепловой мощности определяется теплоизоляцией и ее качеством. Предпочтительно придерживаться нормативов, которые будут гарантировать высокие эксплуатационные характеристики и комфорт.

Помните о том, что, если вы выбрали теплый пол, не стоит загромождать его массивными мебельными конструкциями. Это не принесет должного результата обогрева, а также возможен перегрев и порча мебели под воздействием температур.

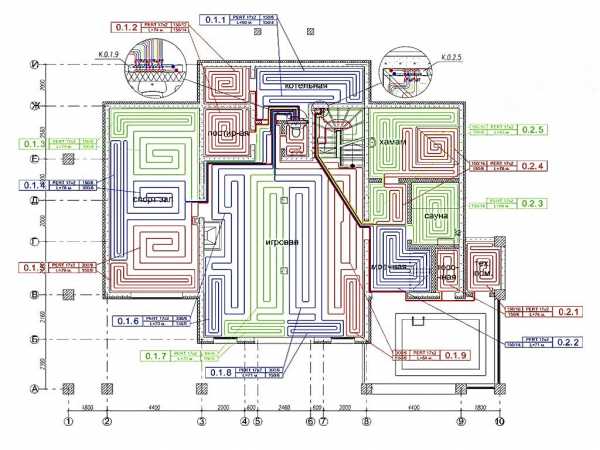

Пример укладки теплого пола в кухне

Расчет потребности в тепле

Расчет потребности показателей представлен следующим алгоритмом:

  1. По формуле Q=S/10. Здесь Q – потребность тепла в киловаттах, S – площадь помещения, метр квадратный.
  2. Каждый кубический метр объема пространства требует 40 ватт тепла.
  3. Крайние этажи требуют в расчете 1,2-1,3 дополнительных коэффициента. Для частных построек он составляет 1,5.
  4. Дополнительно расчет требует по 100 ватт на каждое стандартное окно, по 200 ватт на балконы или двери.
  5. Нужно учитывать коэффициенты в зависимости от территориальной местности и климатической зоны.

При желании можно обращать внимание на слои ограждающих конструкций и их толщину. Это позволит добиться более точных расчетов.

Расчет теплоотдачи для пленочного нагревателя

Номинальная мощность в этом случае составляет 150-220 Ватт. Нужно понимать, что сам пленочный нагреватель – это слой фольгоизола для трубы. Он представляет собой вспененный полиэтилен, поверхность которого покрыта фольгой. Из-за этого часть тепла рассеивается, ведь эффективность зависит от толщины.

Чтобы задать температуру стандартного или водяного пола в заданном диапазоне, используют терморегуляторы. Значение обычно не достигает 40 градусов, а после эксплуатации необходимо отключать элемент и давать ему время для остывания. Из этого следует, что теплоотдача составляет около 70 ватт на каждый квадратный метр.

Расчет теплоотдачи для греющего кабеля

Греющий кабель отличается удельной теплоотдачей в 20-30 ватт на каждый квадратный метр. Расчет количества основан н шагах укладки. Дополнительно обращают внимание на следующее:

  1. Шаг варьируется в диапазоне от 10 до 30 см. Чем он больше, тем более явный характер будет носить неравномерность нагрева.
  2. Длина кабеля определяется по следующей формуле – L=S/Dx1,1. Здесь S – площадь в квадратных метрах, 1,1 – коэффициент для учета изгибов, D – шаг укладки.

Помните, что кабель будет уложен не по всей площади. Поэтому нужно определиться со средними показателями, добиваясь максимальной эффективности. Каждый квадратный метр позволяет получить до 120 Ватт тепла при этом комфортная температура будет оставаться.

Таблица соотношения мощности и длины нагрева кабеля

Расчет теплоотдачи для водяного теплого пола

В отдельных случаях есть возможность сэкономить, если имеется источник тепла. Его можно использовать только в том случае, если цена за каждый киловатт намного ниже, чем стоимость электроэнергии.

В этом случае нужно учитывать следующее:

  1. Температуру теплоносителя для трубы. Она обычно достигает 50 градусов и превышает температуру поверхности. Таблица поможет определить предпочтительные значения.
  2. Шаг укладки водяного пола. С его уменьшением количество тепла увеличивается при передаче стяжке. Нужно учитывать здесь и диаметр трубы.
  3. Температура воздуха. С ее уменьшением тепловой поток увеличивается.
  4. Диаметр трубы, по которой осуществляется движение теплоносителя.

Если шаг составляет 250 миллиметров, каждый квадратный метр позволяет получить по 82 ватта. При шаге в 150 мм – 101 ватт, а при шаге в 100 мм – 117 ватт. Таблица включает в себя все эти данные. В зависимости от этих значений нужно осуществлять проектирование теплого водяного пола.

Зависимость теплого потока от шага труб и температуры теплоносителя

Помните о необходимости рассчитать тепловой поток с поверхности водяного пола. Чаще всего он достигает 12,6 Вт (м2хС). Это значение будет прямо пропорциональным перепаду температур.

doctorpol.ru

Онлайн калькулятор расчета водяного теплого пола в зависимости от помещения

Калькулятор  расчета теплого пола  и систем отопления. Разгрузить систему радиаторного отопления дома или полностью ее заменить, при достаточной тепловой мощности  водяного теплого пола будет хватать для компенсации тепло потерь и обогрева помещения.

Как сделать расчет теплого водяного пола онлайн? Водяные полы могут служить основным источником обогрева помещения, а также выполнять дополнительную функцию отопления. Делая расчет этой конструкции нужно заранее решить основные моменты, для какой цели будет служить изделие, полноценно обеспечивать дом теплом или слегка подогревать поверхность для комфортности в помещении.

Если вопрос решен, то следует переходить к составлению конструкции и расчета мощности теплого водяного пола. Все ошибки, которые будут допущены на стадии проектирования, можно будет исправить только путем вскрытия стяжки. Вот почему так важно правильно и максимально точно сделать предварительные расчетные процедуры.

Расчет теплого водяного пола с помощью калькулятора онлайн

Благодаря специально подготовленным системам онлайн расчетов сегодня можно за несколько секунд определить удельную мощность теплого пола и получить необходимые расчеты.

В основу калькулятора входит метод коэффициентов, когда пользователь вставляет индивидуальные параметры в таблицу и получает базовый расчет с определенными характеристиками.

Внеся все заданные коэффициенты можно с максимальной точностью получить точные характеристики рассчитываемого теплого пола. Для этого нужно знать данные:

  • температуру подачи воды;
  • температуру обработки;
  • шаг и вид трубы;
  • какое будет напольное покрытие;
  • толщина стяжки над трубой.

В результате пользователь получает данные про удельную мощность конструкции, среднюю температуру получаемого обогрева пола, удельный расход теплоносителя. Выгодно, быстро и предельно ясно за несколько секунд!

Кроме основных данных следует учитывать ряд второстепенных, которые максимальным образом влияют на конечный результат теплого пола:

  • наличие или отсутствие остекления балконов и эркеров;
  • высота этажа помещения в жилом доме;
  • присутствие специальных материалов для утепления стен;
  • уровень теплоизоляции в доме.

Внимание: делая расчет теплого пола водяного калькулятором, следует учитывать вид полового покрытия, если планируется укладываться древесная конструкция, то мощность обогревающей системы должна быть увеличена за счет низкой теплопроводностью дерева. При высоких теплопотерях обустройство теплого пола в качестве единственной системы обогрева будет неуместно и невыгодно по затратам.

Особенности расчета водяного пола калькулятором.

Прежде чем сделать предварительный расчет системы обогрева водяного пола следует учитывать целый перечень особенностей:

  1. Какой вид трубы будет использовать мастер, гофрированную с эффективной теплоотдачей, медную, с высокой теплопроводностью, из сшитого полиэтилена, металлопластиковые или из пенопропилена, с низкой теплоотдачей.
  2. Расчет длины для обогрева заданной площади, основывается на определении длины контура, распределение тепловой энергии по поверхности в равномерном режиме, с учетом пределов тепловой нагрузки покрытия.

Важно! Если планируется делаться шаг укладки больше, тогда нужно увеличить температуру теплоносителя. Допустимые показатели шага — от 5 до 60 см. Можно использовать как постоянные, так и переменные шаги.

Ошибки новичков — рекомендации профессионалов

Многие пользователи калькулятора онлайн расчета водяного теплого пола допускают существенные ошибки, которые влияют на конечные результаты. Вот некоторые погрешности пользователей:

  • На один контур рассчитана труба длиной не более 120 м.
  • Если теплые полы будут в нескольких комнатах, то средняя длина контура должна быть приблизительно одинаковой, отклонения не должны превышать 15 м.
  • Расстояние между ветками выбирается в соответствии с температурным режимом системы отопления, чаще всего это будет зависеть от региона территории.
  • Средне значение расстояние от стен до контура составляет 20 см, плюс-минус 5 см.

Что нужно знать, отправляясь за необходимыми строительными материалами?

Экструдированный пенополистирол является наилучшим материалом в случае утепления пола, он отличается долговечностью и монолитностью структуры. Сверху утеплителя следует уложить гидроизоляцию, достаточно будет полиэтиленовой пленки, а вдоль стен нужно уложить демпферную ленту.

Арматура является основой для крепления труб и бетонной стяжки, скобы для труб – еще один обязательный элемент. Также следует взять распределяющийся коллектор, который позволит экономно и эффективно распределить теплоноситель.

Заключение

Делая расчет водяного пола онлайн, следует учитывать коэффициент расхождения данных на 10%, таким способом полученные данные будут более реальными и достоверными.

Удачи Вам в строительных работах!

sdelalremont.ru

Стяжка для водяного теплого пола или секреты теплоотдачи

Статей как правильно сделать стяжку для водяного теплого пола написано много, да и видео снято не мало. Но наша статья не о заливке, а о теплоотдаче. Все прекрасно знают, что керамическая плитка лучше для водяного теплого пола, ламинат хуже. Но лучше или хуже не даст ответ на вопрос, будет ли тепло в доме, после монтажа водяного теплого пола и укладки напольного покрытия. Чтобы ответить на этот вопрос, нужно понять, как влияет материал заливки на теплоотдачу водяных полов. Важным элементом является и напольное покрытие.



Водяной теплый пол — единственная система отопления

Водяные теплые полы, в настоящее время, все чаще стали использовать как основную систему отопления. Причина такого выбора, появление большого числа разных утеплителей и самое главное, применение утепления в строительстве домов. Современные утеплители позволяют качественно произвести утепление всех элементов конструкции. В интернете есть много споров о достаточности теплых полов в качестве единственной системы отопления. Многие монтажники или фирмы заявляют однозначно, что теплые полы использовать в качестве основной и единственной системы отопления нельзя, но мы больше чем уверены, если попросить их предоставить расчеты, они не смогут это сделать и будут говорить, что у них большой опыт, они сделали кучу объектов и т.д. Готовы вы опереться на такие высказывания и рискнуть своими деньгами? Хорошо, вы согласились с ними и сделали к теплым полам еще и радиаторную систему отопления, мастера застраховали себя на 100%. Смета выросла процентов на 50-70, а зимой, особенно в условиях климата Краснодарского края, когда всего на неделю придется включить радиаторы, а остальной отопительный сезон пройдете на теплых полах, думаем тогда станет обидно за потраченные деньги. Поэтому в своей статье мы коснемся расчетов в которых покажем, как влияет материал заливки стяжки на теплоотдачу водяного теплого пола. Еще мы «поиграем» шагом укладки и напольным покрытием. В этих расчетах не будет использоваться куча непонятных формул, а воспользуемся одной из лучших и удобных программ, предназначенных для таких расчетов.

Программа компании SANCOM. Этот разработчик делает программы проектирования системы отопления для многих известных брендов: REHAU, KAN, HERTZи др.

Расчет теплопотерь — основа правильного подбора

Чтобы понять, хватит ли нам теплых полов для отопления, необходимо знать теплопотери. Такой расчет можно сделать как самостоятельно, так и воспользовавшись готовыми программами. Зная теплопотери, мы сможем правильно спроектировать «пирог» водяного теплого пола. Для простоты мы взяли проект дома из интернета и сделали два расчета. Кликайте по ссылкам.

Из расчета видно, что теплопотери утепленного дома составляют 4,078 кВт, а теплопотери не утепленного 18,891 кВт. Нагрузка на 1 м2 утепленного дома 24,7 ватт на м2, не утепленного 114,4 ватт м2.

Какой материал использовать для заливки водяного теплого пола

Теперь о том, чего практически не найдете в интернете. Предположим, водяной теплый пол уложен, как заливать знаем, остался вопрос чем заливать. В нашем арсенале три основных материала заливки.

  1. Тяжелый бетон с природным заполнителем (мы предпочитаем морской камешек мелкой фракции.
  2. Обычный цементно-песчаный раствор
  3. Очень популярная, в последнее время, полусухая стяжка.

Нам необходимо понять какой из этих материалов даст нам максимальную теплоотдачу.

Вводные:

труба REHAURAUTERMS17*2,0 мм

-длина ветки 80 метров

— подводящая линия (подача и обратка) – 10 метров

— шаг укладки будем менять от 100 до 200 мм

— рантовые зоны отключим

— подача 35, 40, 45, 50С

— обратка на 10 градусов ниже

   Под трубами:

         Полы на грунте

         Плита бетонная 100 мм

         Утеплитель ЭППС 50 мм

         Толщина стяжки 70 мм

         Покрытие будем менять. Плитка, линолиум или ламинат. У всех материалов приблизительно одинаковая толщина 10 мм.

Приступаем к вводу данных.

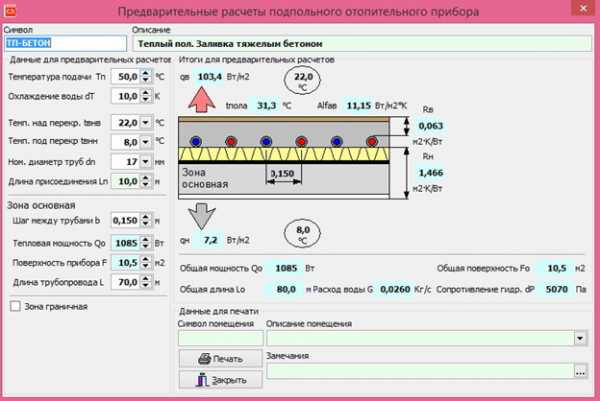

Дальше сам расчет. Расчет разместим в виде картинок только для одного покрытия, остальное сведем в таблицу.

 Таблица теплоотдачи водяного теплого пола в зависимости от температуры подачи и отделочного покрытия при заливке тяжелым бетоном:



 Таблица теплоотдачи водяного теплого пола в зависимости от температуры подачи и отделочного покрытия при заливке цементно-песчанным раствором:

 Таблица теплоотдачи водяного теплого пола в зависимости от температуры подачи и отделочного покрытия при заливке полусухой стяжкой:

Выводы:

Если при строительстве дома был применено утепление, при любых обстоятельствах использование водяных теплых полов, в качестве основной и единственной системы отопления, будет достаточно. Максимальную теплоотдачу мы можем получить если в качестве стяжки будем использовать бетон с натуральным наполнителем.

Цементно-песчаный раствор – это золотая середина между заливкой бетоном и полусухой стяжкой.

Полусухая стяжка – больше подходит как утеплитель, чем как стяжка для водяный теплых полов. Подробнее о коеффициенте сопротивления можно прочитать в этом документе. Да, ее можно прогреть. Из таблички видно, что поверхность теплого пола еще далека до нормы для жилых помещений (29С), но нам и котел необходимо разгонять выше 50С и практически всегда треть тепла будет уходить в землю вместе с деньгами за отопление.

В качестве подложки для водяного теплого пола под ламинат, необходимо применять обычный строительный картон. Он лучше проводит тепло и выполняет функцию прокладки между доской и бетоном. Не стоит применять специальные вспененные подложки для теплого пола, это все маркетинговые штучки, которые значительно уменьшат теплопередачу от труб водяного пола к воздуху в помещении.

geo-comfort.ru

Мощность теплого пола на 1 м2: порядок расчета

При устройстве системы полового обогрева любого вида важным пунктом становится мощность теплого пола на 1 м2. Изначально это влияет на выбор материала, площадь покрытия и тип нагревательного элемента.

В конечном итоге, эффективность отопления скажется на семейном бюджете в виде ежемесячных плат за электроэнергию. Рассмотрим специфику расчета эффективности отопления полом в зависимости от индивидуальных особенностей.

Необходимые данные

Для начала рассчитайте площадь дома

Для расчета требуемой эффективности элементов необходимо определиться с некоторыми факторами, имеющими непосредственное влияние на этот показатель:

  • отапливаемая площадь;
  • качество теплоизоляции стен и перекрытий;
  • теплопроводность финишного покрытия пола.

Кроме этих данных, важно понимать, в качестве какого элемента будут использоваться полы: основного или дополнительного?

Для беспроблемной работы и гарантированного долгого срока службы отопления она должна работать в режиме, не превышающим 80% от максимальной мощности.

Расчет мощности теплого пола во много зависит от правильности заданной полезной площади.

В качестве основного отопления укладка электрических полов может использоваться только при условии, что покрытие составляет не менее 70% от общей площади помещения.

Для определения эффективности отопления используем формулу P = S*k, где:

P – мощность элемента обогрева;

S – полезная площадь;

k – удельная мощность.

Удельные мощности электрического теплого пола для помещений различного типа:

Тип помещенияУдельная мощность системы теплого пола на 1 м2 (Вт/м2)
1Жилые комнаты, кухня (1 этаж)140-150
2Жилые комнаты, кухня (2 этаж и выше)110-120
3Застекленные и утепленные балконы и лоджии140-180
4Санузлы (1 этаж)120-150
5Санузлы (2 этаж и выше)110-130
6Основное отоплениене менее 180
7Дополнительное создание комфортных условий110-120

Расход электроэнергии при этом весьма приблизительный. Многое зависит от уровня теплоизоляции в целом: уровень теряемого тепла через окна, стены, перекрытия.

Расчет необходимой мощности комфортных полов для санузла общей площадью 10 м2 на втором этаже в качестве основной системы отопления:

Полезная площадь составит: 10/100*70= 7 м2. Удельная сила для санузлов второго этажа 130 Вт/м2, но при этом использование полов как основного элемента системы отопления предполагает мощность не менее 180 Вт/м2.

Принимаем большее значение. Получаем: Р=7*180=1260 Вт (1,26 кВт) – общая теплоотдача пола в санузле.

Не всегда планировка комнаты может позволить использовать половую систему в качестве основного источника отопления. Между нагревательным элементом и мебелью должно быть расстояние не менее 10 см.

В небольших комнатах с широкой мебелью (диван, кровать) использовать систему теплого пола в качестве основной не целесообразно.

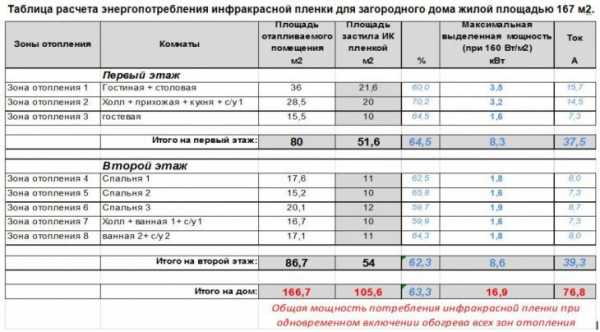

Расчет потребления электроэнергии

При проектировании системы обогрева, как правило, составляется чертеж расположения её элементов. Исходя из данных плана, легко высчитать площадь теплого пола. Если чертеж не сохранился, то приблизительно принимаем площадь отапливаемых полов 70% от общей площади.

Условно время работы теплых полов берут из расчета 6 ч в день

Для жилого помещения первого этажа площадью 20 м2, обогревать в качестве основного источника необходимо 14 м2.

Удельная мощность теплого пола для данного типа помещения составляет 150 Вт/м2. Соответственно потребление электроэнергии на систему напольного обогрева составит: 150*14=2100 Вт.

Условно в день полы включены в течение 6 часов, тогда ежемесячная норма составит 6*2,1*30=378 кВт/час. Умножьте полученное число на стоимость 1 кВт в регионе и получите стоимость затрат на электроэнергию в данной комнате.

При условии включения в систему отопления терморегулятора и установки работы в экономичный режим расход на электроэнергию, затрачиваемую полами, можно сократить на 40%.

Мощность системы водяного теплого пола вычислить сложнее, в данных расчетах лучше довериться онлайн — калькулятору или проконсультироваться со специалистом. О том, как рассчитать мощность для пленочных полов, смотрите в этом видео:

Типы нагревательных элементов

Существует несколько видов электрического теплого пола, мощность которых напрямую зависит от типа нагревательного элемента. Электрополы работают на:

Нагревающий элементМощность (Вт/м2)Тип финишного покрытия
Инфракрасная пленка150 — 400Любое
Электрокабель120 — 150Керамическая плитка, керамогранит
Термомат120 — 200Керамическая плитка

Данные приняты среднестатистические, у конкретного бренда показатели могут незначительно отличаться. Таким образом, видно, что устройство любой системы обогрева в помещение любого типа возможно всеми вариантами электрических теплых полов.

Сокращаем затраты

Благодаря применению терморегулятора вы сможете сэкономить до 40 % электроэнергии

Удобство и комфорт, создаваемые отапливаемыми полами, омрачает только один фактор – счет за электроэнергию. Как, не лишая себя удобств, снизить расходы на электроэнергию? Несколько советов по умному потреблению:

  1. Обязательно смонтируйте терморегулятор. Расположить его лучше на максимальном удалении от основной отопительной системы. Регуляторы позволяют сэкономить до 40% электроэнергии за счет необходимого включения.
  2. Максимально снизьте потерю тепла. При необходимости проведите работы по теплоизоляции стен. Согласно опытных статистических исследований, улучшение теплоизоляции снижает расходы на электроэнергию почти в 2 раза.
  3. Установите многотарифную систему оплаты электроэнергии. При этом отопление полами в ночное время обойдется в зависимости от региона в 1,5 – 2 раза дешевле.
  4. Начните экономить ещё на этапе монтажа. Не заводите элементы отопления в места расположения мебели, делайте необходимые отступы от стен и приборов отопления.
  5. И простая математика: понизив температуру всего на 10С, потребление электроэнергии сокращается на 5%.

Подойдите к вопросу укладки теплых полов ответственно. Заранее просчитайте необходимую мощность приборов. Эти данные помогут правильно подобрать элементы нагрева и пользоваться системой без значительного ущерба для семейного бюджета.

gurupola.ru

как рассчитать мощность и длину контура

Во избежание ненужных расходов и технологических ошибок, которые могут привести к частичной или полной переделке системы своими руками, расчет водяного теплого пола производится заранее, перед началом укладки. Необходимы следующие вводные данные:

  • Материалы, из которых построено жилье;
  • Наличие других источников отопления;
  • Площадь помещения;
  • Наличие наружного утепления и качество остекления;
  • Региональное расположение дома.

Также нужно определить, какая максимальная температура воздуха в комнате требуется для комфорта жильцов. В среднем рекомендуется делать проектирование контура водяного пола из расчета 30-33 °С. Однако такие высокие показатели в процессе эксплуатации могут и не понадобиться, человек максимально комфортно себя чувствует при температуре до 25 градусов.

В случае, когда в доме используются дополнительные источники тепла (кондиционер, центральное или автономное отопление и т.д.), расчет теплого пола можно ориентировать на средние максимальные показатели 25-28 °С.

Совет! Настоятельно не рекомендуется подключать теплые водяные полы своими руками напрямую через центральную систему отопления. Желательно использовать теплообменник. Идеальный вариант – полностью автономное отопление и подключение теплых полов через коллектор к котлу.

Расчет мощности

КПД системы напрямую зависит от материала труб, по которым будет двигаться теплоноситель. Используют 3 разновидности:

  • Медные;
  • Полиэтиленовые или из сшитого полипропилена;
  • Металлопластиковые.

У медных труб максимальная теплоотдача, но довольно высокая стоимость. Полиэтиленовые и полипропиленовые трубы обладают низкой теплопроводностью, но стоят относительно дешево. Оптимальный вариант в соотношении цены и качества – металлопластиковые трубы. У них низкий расход теплоотдачи и приемлемая цена.

Опытные специалисты в первую очередь принимают во внимание следующие параметры:

  1. Определение значения желаемой t в помещении.
  2. Правильно посчитать теплопотери дома. Для этого можно использовать программы-калькуляторы либо пригласить специалиста, но возможно произвести и приблизительный подсчёт теплопотерь самостоятельно. Простой способ, как рассчитать теплый водяной пол и теплопотери в помещении — усредненное значение теплопотерь в помещении — 100 Вт на 1 кв. метр, с учетом высоты потолка не более 3х метров и отсутствия прилегающих неотапливаемых помещений. Для угловых комнат и тех, в которых есть два или более окон – теплопотери рассчитываются исходя из значения 150 Вт на 1 кв. метр.
  3. Вычисление сколько будет теплопотерь контура на каждый м2 отапливаемой водяной системой площади.
  4. Определение расхода тепла на м2, исходя из декоративного материала покрытия (например, у керамики теплоотдача выше, чем у ламината).
  5. Вычисление температуры поверхности с учетом теплопотерь, теплоотдачи, желаемой температуры.

В среднем, требуемая мощность на каждые 10 м2 площади укладки должна быть около 1,5 кВт. При этом нужно учесть пункт 4 в вышеперечисленном списке. Если дом хорошо утеплен, окна из качественного профиля, то на теплоотдачу можно выделить 20% мощности.

Соответственно, при площади помещения 20 м2, расчет будет происходить по следующей формуле: Q = q*x*S.

3кВт*1,2=3,6кВт, где

Q – требуемая мощность обогрева,

q = 1,5 кВт = 0,15 кВт — это константа на каждые 10м2,

x = 1,2 — это усредненный коэффициент теплопотери,

S – площадь помещения.

Внимание! Вышеуказанная формула как рассчитать теплый пол – максимально упрощенная, так как не принимаются во внимание, что давление в системе тоже может снижаться.

Перед началом монтажа системы своими руками, рекомендуется составить план-схему, точно указать расстояние между стенами и наличие других источников тепла в доме. Это позволит максимально точно рассчитать мощность водяного пола. Если площадь помещения не позволяет использовать один контур, то правильно планировать систему с учетом установки коллектора. Кроме того, потребуется монтировать своими руками шкаф для устройства и определить его местоположение, расстояние до стен и т.д.

Сколько метров оптимальная длина контура

h3_2

Часто встречается информация, что максимальная длина одного контура – 120 м. Это не вполне соответствует истине, так как параметр напрямую зависит от диаметра трубы:

  • 16 мм – max L 90 метр.
  • 17 мм – max L 100 метр.
  • 20 мм – max L 120 метр.

Соответственно, чем больше диаметр трубопровода, тем меньше гидравлическое сопротивление и давление. А значит – длиннее контур. Однако опытные мастера рекомендуют не «гнаться» за максимальной длиной и выбирать трубы D 16 мм.

Также нужно учесть, что толстые трубы D 20 мм проблематично гнуть, соответственно петли укладки будут больше рекомендуемого параметра. А это означает низкий уровень КПД системы, т.к. расстояние между витками будет большое, в любом случае придется делать квадратный контур улитки.

Если одного контура не достаточно на обогрев большого помещения, то лучше монтировать своими руками двухконтурный пол. При этом настоятельно рекомендуется делать одинаковую длину контуров, чтобы прогрев площади поверхности был равномерным. Но если разницы в размерах все-таки не избежать – допускается погрешность в 10 метров. Расстояние между контурами равно рекомендуемому шагу.

Гидравлический шаг между витками

От величины шага витка зависит равномерность прогревания поверхности. Обычно используют 2 вида укладки трубы: змейкой или улиткой.

Змейку предпочтительно делать в помещениях с минимальными теплопотерями и небольшой площадью. Например, в ванной или коридоре (так как они находятся в частном доме или квартире внутри без контакта с наружной средой). Оптимальный шаг петли для змейки – 15-20 см. При таком виде укладки потери давления составляют примерно 2500 Па.

Петли улитки применяют в просторных комнатах. Такой способ экономит длину контура и дает возможность равномерно обогреть комнату, как посередине, так и ближе к наружным стенам. Шаг петли рекомендуется в пределах 15-30 см. Специалисты утверждают, что идеальное расстояние шага – 15 см. Потери давления в улитке – 1600 Па. Соответственно, такой вариант укладки своими руками выгоднее в плане экономичности мощности системы (можно покрыть меньшую полезную площадь). Вывод: улитка эффективнее, в ней меньше падает давление, соответственно выше КПД.

Общее правило для обеих схем — ближе к стенам шаг нужно уменьшать до 10 см. Соответственно, от середины помещения петли контура постепенно уплотняют. Минимальное расстояние укладки до наружной стены 10-15 см.

Еще один важный момент — нельзя укладывать трубу сверху швов бетонных плит. Нужно так составить схему, чтобы соблюдалось одинаковое расположение петли между стыками плиты по обе стороны. Для монтажа своими руками можно начертить схему предварительно на черновой стяжке мелом.

Сколько градусов допускается при перепадах температуры

Проектирование системы кроме потерь тепла и давления подразумевает температурные перепады. Максимальный перепад – 10 градусов. Но рекомендуется ориентироваться на 5 °С для равномерной работы системы. Если заданная комфортная температура поверхности пола – 30 °С, то прямой трубопровод должен подавать около 35 °С.

Давление и температура, а также их потери, проверяются при опрессовке (проверке системы перед финишной заливкой чистовой стяжки). Если проектирование произведено верно, то заданные параметры будут точны с погрешностью не более 3-5%. Чем выше будет перепад t, тем выше расход мощности пола.

domotopim.ru
