Тёплые полы водяные монтажные схемы в частном доме

Попадание босой стопы, на холодный кафель в ванной комнате, прямо после горячего душа — опыт, который не хочется повторять. Другое дело — плитка с подогревом, а когда полы тёплые во всем доме — атмосфера становится комфортной и уютной. Легкий способ добиться такого эффекта — установка гидравлической системы отопления. Самое приятное, что тратить средства на дорогих специалистов — необязательно, сделать монтаж тёплого пола — реально, своими руками.

После решения, о превращении обычных полов, в тёплые и водяные, надо сделать четыре шага: создать проект отопления дома, приобрести правильные инструменты и материалы, сделать монтаж, и проверить систему в действие. Эта статья поможет разобраться с этапами установки тёплого водяного пола своими руками, приведены подробные схемы работ.

Как работают тёплые водяные полы?

Принцип функционирования системы

— в равномерно распределенном, по площади пола, трубопроводе, циркулирует теплоноситель (вода, нагретая котлом). Теплые излучения появляются, по всей поверхности полов в помещениях. В итоге холодные потоки рассредоточиваются в районе потолка, а горячие преобладают снизу. Такое разделение температур — комфортно для самочувствия человека.

Какие плюсы и минусы у теплых водяных полов?

Важно изучить положительные и отрицательные стороны, установки гидравлической системы, чтобы сделать взвешенный, правильный выбор и избежать неожиданностей. Ключевые преимущества:

• Экономия энергетических затрат;
• Комфорт;
• Отсутствие электромагнитных излучений;
• Из-за равномерного прогрева, не будут развиваться вредные грибки;
• Долгий срок службы;

Главные недостатки:

• Сложность укладки труб своими руками;
• Кропотливая работа в расчетах;
• Вероятность протечки и сложности её поиска
• Высокая стоимость материалов
• Монтировка только в частном доме, квартиры неприспособленны для монтажа.

Выбор типа установки пола

После отброса сомнений, в целесообразности установки теплого пола в доме, время перейти к практике и определиться — монтажная схема, с задействованием каких технологий, для установки—лучше. Выбирать придется из трех вариантов:

План дальнейшей работы

1. Расчет системы
2. Монтажные работы
3. Установка коллектора
4. Гидравлические испытания
5. Подключение теплых полов

1. Расчеты

На этапе расчета подсчитывается:

• Мощность;
• Диаметр труб и расстояние между ними;
• Общая длина труб, в каждом контуре;
• Необходимые параметры работы насоса;

Для этого понадобится информация:

• Материалы труб;
• Схема контуров
• Вид напольного покрытия

Произвести расчеты лучше с помощью специализированных контор, особенно если теплые водяные полы — не единственный источник отопления. Если расчитывать своими руками, то можно воспользоваться одним из интернет онлайн сервисов, которые автоматически производят операции, после ввода необходимых данных.

2. Как проходят работы по монтажу?

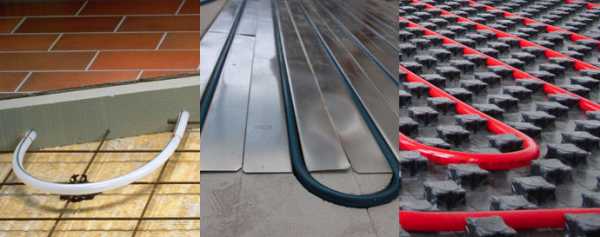

Схема работ зависит от выбора технологии — «бетонной» или «настильной», поэтому список общий, следует дополнительно изучить какие процедуры, в каких частных случаях используются.

• Подготовка основания — выравнивание поверхности;
• Гидроизоляция — укладка водонепроницаемой плёнки таким образом, чтобы полы не намокали;
• Теплоизоляция — чтобы избежать потери тепла, нужно использовать теплоизолирующие материалы;
• Установка вспомогательных элементов — армирующая сетка и др.

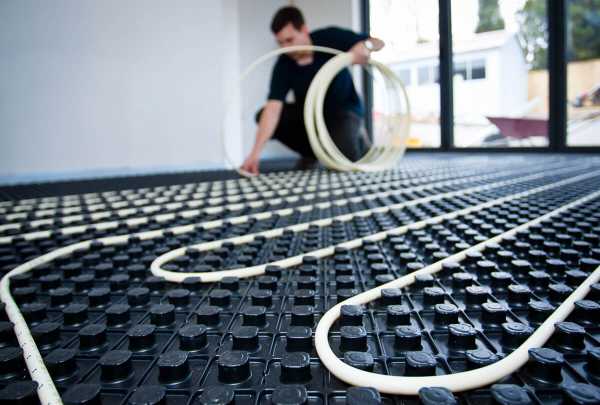

• Установка греющего контура;

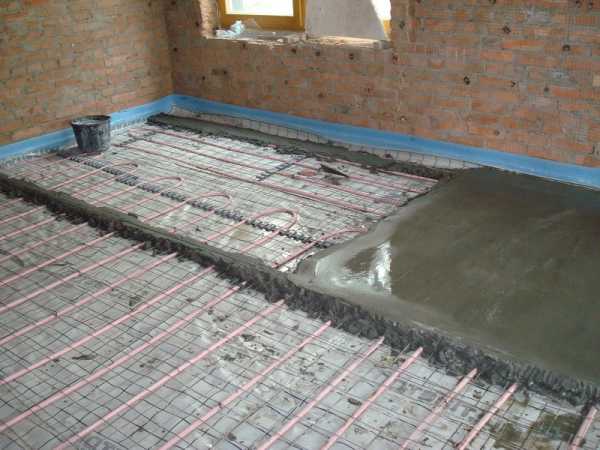

• Заливка стяжки или укладка прокладок и установка плит;
• Шлифовка финальных результатов;

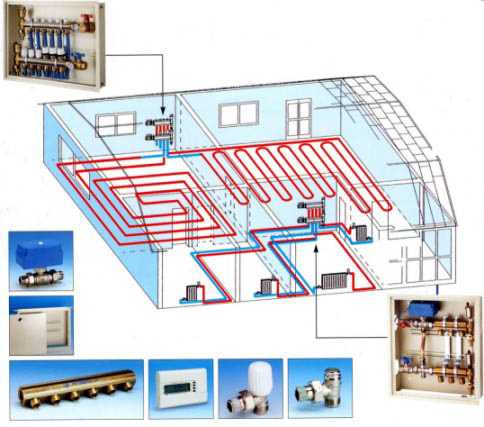

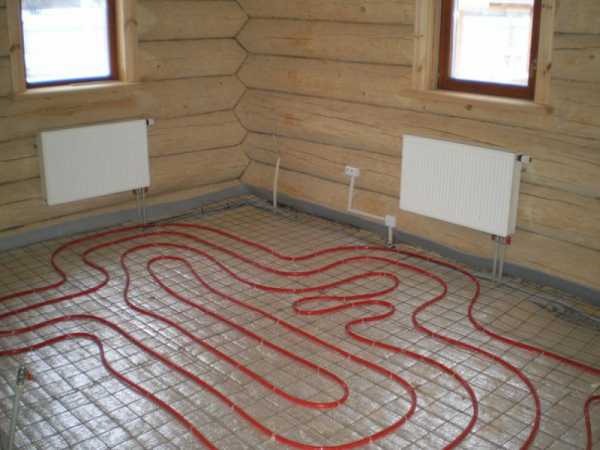

Схема укладки теплых водяных полов в доме

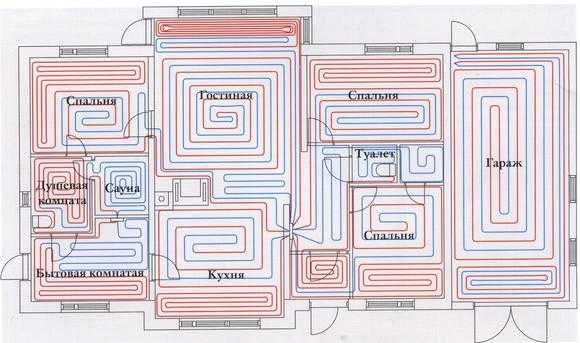

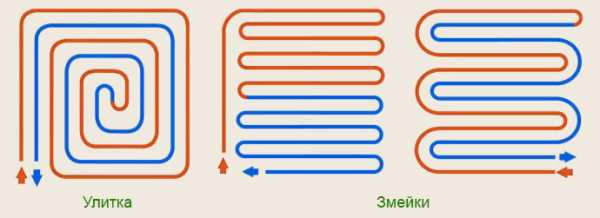

Существует три эффективных техники, которые гарантируют равномерное распределение тепла — «меандр», «спираль» или «комбинация». Однако, следует учитывать, что прокладывать трубы нельзя — в местах, отведенных для мебели. Лучше оставить отступ около 15-20 см. Устанавливать трубопровод, используя схемы для укладки, приведенные ниже — нужно по направлению от стен, к выходу или центру.

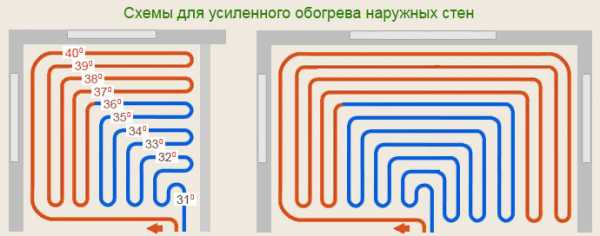

• Если использовать технику укладки, которую показывает схема «меандр», то сначала, трубу нужно провести по периметру стен, а потом выкладывать змейкой. Эта техника лучше подходит маленьким помещениям, к сожалению, она самая сложная для исполнения своими руками.
• Намного проще справиться с техникой, которую показывает схема «спираль», это продвижение труб по периметру и дальнейшее сужение радиуса по направлению к центру. Такая техника подойдет для больших пространств.
• Последняя Схема «комбинация» демонстрирует смешение «меандр» и «спирали» — отдельные кусочки площади пола, раскладывают, используя различные техники укладки.

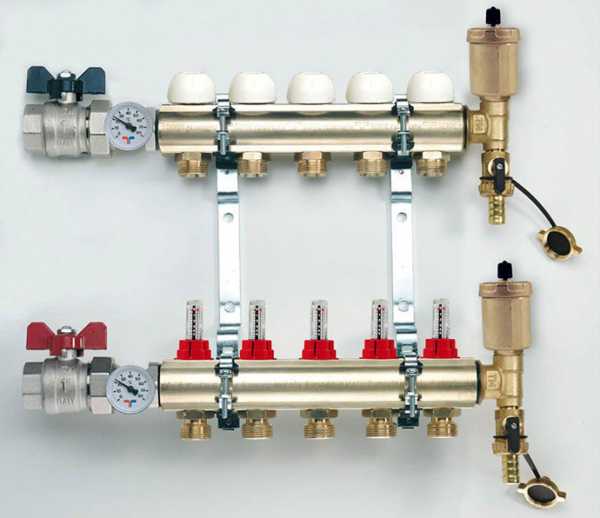

3. Установка коллекторной группы элементов

При любом способе монтажа теплого водяного пола — без коллекторного шкафа не обойтись. Его можно укомплектовать своими руками, а лучше — купить на любом строительном рынке, с полной комплектацией внутри. После установки шкафа, в него заводят трубы — возвратную и подающую — подающая направляет теплоноситель из котла в пол, а возвратная — собирает остывшую после циркуляции по всему контуру воду, в нагревательный прибор. Чтобы была возможность отключиться от общей системы отопления (в целях экономии, например), на трубы устанавливают запорные вентили, закрепляя их фиттингами. Следущий шаг — подключить вентиль ко входу коллектора и установить на его выходе — кран для слива и воздухоотводчик. Это предотвращает образование воздушной пробки.

4. Гидравлические испытания — опрессовка

Испытания воздуха, подача давления и гидроиспытания — проводятся перед заливкой стяжки, по принятым нормам. Также лучше еще раз, визуально осмотреть систему, проверив — все ли на месте.

5. Запуск системы

Главное, что нужно сделать перед включением системы — вывести температуру термоносителя на проектный режим и удалить воздух из петель теплых полов.

В статье даны схемы установки теплых водяных полов и необходимая информация, от которой следует отталкиваться в работе. Сделать теплые полы в доме, своими руками — по силам каждому!

moyavanna.com

монтажные схемы в частном доме

Что представляет собой конструкция теплых полов водяных и их монтажные схемы в частном доме? Это целостная система, состоящая из труб или других элементов, по которым непрерывно циркулирует теплоноситель, обогревая поверхность пола в доме. Для его функционирования требуется подключение к центральной или локальной отопительной системе.

Вступление

Водяные устройства способны полностью заменить основное отопление (часто радиаторное), становясь единственным источником отопления в помещении или доме. Также может использоваться как дополнительная система, которая будет поддерживать определенный (заданный пользователем) температурный режим в комнате. В зависимости от используемого теплоносителя различают электрические (инфракрасные, кабельные, пленочные, стержневые) системы и водяные. Устройство теплых полов в частном доме может производиться самостоятельно, без привлечения третьих лиц.

Виды теплых полов

Главные особенности

Подобные системы состоят из  металлических, медных, пластиковых или пропиленовых труб. В роли теплоносителя выступает горячая вода, которая непрерывно циркулирует внутри системы отопления частного дома. Температура выставляется при помощи термостата, который регулирует не только температуру внутри системы, но и в квартире. Этот датчик достаточно чувствителен и его установка производится на расстоянии 75-130 см над уровнем напольного покрытия. Его так же можно установить на внешней стене дома или в любой другой комнате.

Устройство водяного теплого пола отличается особенной экономичностью. При этом схема его установки достаточно сложная:

• в первую очередь подготавливается черновой пол;
• производится работа с теплоизоляционным материалом;
• подключаются трубы к отопительной системе;
• организуется безопасность частного дома или квартиры.

В дополнение понадобится самостоятельная установка распределительных коллекторов и регулировочной арматуры. В специальном шкафу будут находиться обратные и подающие трубопроводы, которые впоследствии подключаются к коллектору.

Основные правила:

1. Укладка устройство теплого пола должна производиться исключительно на ровную поверхность. Наличие малейшего перекоса может свести эффективность всей системы на нет. При необходимости старый слой стяжки меняется на новый. Если слой стяжки укладывался относительно недавно, но при этом ровным его назвать нельзя, можно использовать самовыравнивающие смеси, разновидностей которых великое множество. Если при обустройстве дома своими руками не выполнить это требование, то пол будет прогреваться неравномерно.
2. Слой гидроизоляции укладывается только на ровную поверхность, при укладке водяного теплого пола в частном доме. В качестве такого материала стоит использовать фольгированный полистирол, теплоотражающие прокладки, односторонний или вспененный полиэтилен или самоклеящийся полиэтилен.
3. При обустройстве водных тёплых полов рекомендуется использовать трубы, чье сечение составляет 2 см.
4. Сплошной трубой укладываются все стыки. Это делается для того, чтобы при повышении давления внутри системы не разорвались места стыков.
5. Чем выше будет нагрузка на теплый пол, тем толще должен быть теплоизоляционный материал.
6. На полное высыхание стяжки понадобится не меньше месяца. Все будет зависеть от толщины ее слоя при обустройстве системы в квартире или доме.

Монтаж и его основные способы

Так что понадобится для обустройства теплых водяных полов в квартире или частном доме? Способов установки всего два – обустройство на поверхность бетонной стяжки и настильный способ. Последний метод используется при работе с такими напольными покрытиями как ковролин, линолеум и ламинат. Первый же используется для таких напольных покрытий, которые могут устанавливаться непосредственно на бетонное основание. Этот способ является наиболее популярным и часто используемым, позволяя устанавливать высокотехнологическое оборудование. Популярность эта схема теплого пола приобрела благодаря высокому уровню экономичности и производительности.

Пошаговое руководство:

1. Вся площадь комнаты в квартире делится на одинаковые участки (не более 40м). Если деление на сектора невозможны, так как геометрия площади этого не позволяет, следует придерживаться установленной пропорции 1:2 (в одной комнате два сектора).
2. Черновое покрытие и его подготовка. Комната в квартире полностью очищается от строительного и другого мусора (жирные пятна, грязь, пыль).
3. После этого можно приступать к укладке теплоизоляционного слоя под теплый пол. Если сделать слой слишком тонким, то будут происходить большие тепловые потери в плохо отапливаемых домах. Это приведет к перерасходу энергии и увеличению счетов на ее оплату. Одним из наиболее доступных считается пенопласт (толщиной 3-15 см). При этом плотность должна составить 35 кг/м3. Толщина основания теплого водяного пола должна основываться на его предназначении. Если комнатой в квартире пользуются часто, то слой делается толстым.
4. Укладывается слой гидроизоляции. Для этого используется полиэтиленовая пленка, которая укладывается поверх предыдущего слоя.
5. Демпферная лента позволит избежать возможного расширения материала, после того, как основание будет нагрето.
6. В конечном итоге следует уложить сетку арматурную с сечением 0,4 см. Способов армирования несколько. Можно уложить ее под трубы или поверх труб (последний имеет более высокий уровень безопасности).

Укладывать теплый пол, нужно четко следуя имеющимся инструкциям и в той же последовательности, которая указана выше. Подобная система устанавливается самостоятельно, даже при отсутствии необходимого опыта. Укладывать теплый пол можно двумя схемами: спиралью и змейкой. Последний пользуется в случае наличия прямоугольных или квадратных комнат. Если геометрия помещения нарушена, следует использовать схему змейкой. Между нагревательными элементами должен оставаться шаг, который составит 0,5 м. Гофрированные трубы используются в местах, где возможно наличие повышенного давления (напряжения).

Максимальная длина трубы, которая используется для установки системы теплый пол, не должна превышать 90 м. Если больше, будут происходить существенные тепловые потери из-за снижения давления в конце контура. На квадратный метр площади понадобится пять метров трубы, при условии соблюдения шага в 20 см. Выбор типа системы дело индивидуальное, однако, к его укладке необходимо подходить крайне осторожно, ведь речь идет о безопасности не одного человека, а целой семьи. Нагревает система поверхность одинаково, однако от разновидностей будет зависеть ее экономичность.



AdminАвтор статьи Понравилась статья? Поделитесь с друзьями:

tepliepol.ru

Теплые полы водяные монтажные схемы в квартире

Большинство современных квартир оснащено отопительными системами, которые существенно отличаются от стандартных вариантов. Чаще всего в дополнение к радиаторным батареям устанавливаются теплые полы. Они обладают разными конструкциями, но особый интерес вызывают водяные системы. С их помощью в помещении формируется комфортная, уютная обстановка. Они позволяют существенно экономить при оплате счетов за отопление. Ведь водяной теплый пол в квартире можно использовать только по мере необходимости.

После изучения всех тонкостей и нюансов, организовать такой вариант отопления своими руками смогут все желающие. Если вас заинтересовали теплые полы водяные монтажные схемы в квартире, а также особенности их реализации, они будут описаны в этом обзоре.

Теплый водяной пол

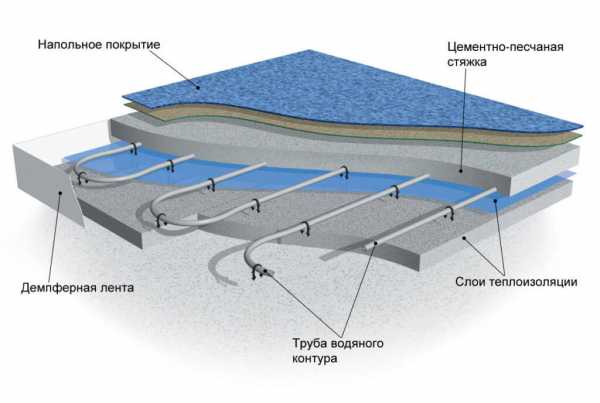

Конструкция

Итак, устройство теплых полов, в которых основным тепловым носителем является вода, напоминает обыкновенные водопроводные трубы. Они укладываются между финишным напольным покрытием и основанием стяжки. В роли теплового носителя может выступать горячая вода, которая используется в обычных отопительных системах. Можно использовать и специальные жидкости (антифриз, этиленгликоль), нагреваемые в процессе работы.

С конструктивной точки зрения теплый пол в доме состоит из труб, которые являются главными элементами системы. Помимо этого, используются тепловые изоляторы, арматура, крепежные элементы и система управления, с помощью которой происходит регулирование уровня потока теплового носителя.

Укладывая водяной теплый пол в каркасном доме, как и в любом другой постройке, своими руками, помните, что поток энергии будет направлен снизу вверх. Это естественная траектория движения теплового воздуха. В результате такой циркуляции теплых воздушных масс, помещение будет правильно прогреваться. Но особенно комфортная атмосфера будет находиться в нижней части комнаты. Отметим, что разница в температуре возле пола и под потолком может достигать нескольких градусов. Это положительно воздействует на организм человека.

Кроме того, водяные теплые полы в доме позволяют надолго сохранить превосходный внешний вид и качество финишных покрытий. Грамотно налаженная система подогрева полов своими руками позволит отказаться от стандартных радиаторов.

Но, помимо достоинств, теплые полы в квартире обладают и некоторыми недостатками. Не во всех местных органах выдадут разрешение на организацию такой отопительной системы. В квартире существует два основных стояка: подача, обратка. Если система однотрубная, то используется только один стояк.

Предположим, вы решили с учетом всех необходимых правил подсоединить своими руками коллектор к подаче и обратке. К коллектору добавили сделанный теплый пол. В результате, у вас в квартире будут теплые полы. А вот соседи получат только холодные батареи.

В чем дело? Да все очень просто. В многоэтажных домах система отопления проектировалась только для установки радиаторов. У них гидравлическое сопротивление намного ниже, чем у современных водяных теплых полов. В итоге, свой установленный насос накачивает в напольную отопительную систему воду, но общая скорость теплоносителя в трубе существенно снижается. И ее не хватает для того, чтобы заполнить радиаторы соседей и пройти через них, нагревая батареи. Такое положение дел и является основной причиной, в соответствии с которой представители компетентных органов не дают разрешение на монтаж водяного теплого пола в квартире.

Подготовительные мероприятия

Заранее выберите место для установки котла. Он может быть как электрическим, так и газовым. Их можно поставить на балконе или на кухне. Электрические модели чаще всего монтируют в туалете или в кладовке.

Определите место для коллектора. Если в помещении предусмотрена ниша, то в ней можно установить и коллектор и котел. Не будет мешать такое оборудование, если его расположить на кухне или на балконе.

Стоит отметить, что остальные подготовительные работы для установки теплого пола в квартире своими руками схожи с мероприятиями, проводимыми в частных домах. Демонтируйте двери, подготовьте стены. Сбейте черновую стяжку и соберите мусор. Удаление стяжки выполняется для того, чтобы в дальнейшем можно было сделать пирог пола требуемой толщины. Перепады высоты выравниваются с помощью жидкого цементного раствора.

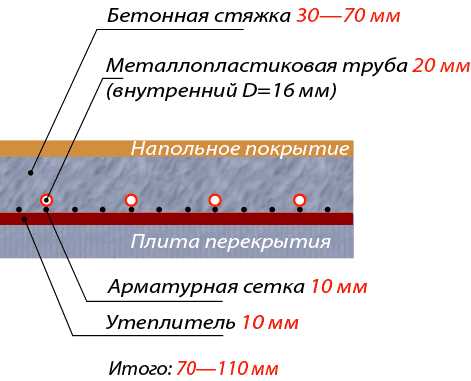

Пирог водяного пола

Обратите внимание, что после выравнивания устанавливаемый пирог пола может оказаться выше, чем предполагалось ранее. Проверьте несколько раз, достаточно ли высоты для работы. Подумайте, как сделать настил лучше всего, учитывая расположение дверных проемов.

После того, как все подготовительные мероприятия будут выполнены, можно реализовывать теплые полы водяные монтажные схемы в квартире.

Первый способ

Будем опираться на систему, получившую название ”первичные и вторичные кольца”. Что это значит? Центральная отопительная система – первичное кольцо. Устанавливаемый теплый пол – вторичное кольцо. Допустим в многоэтажном доме однотрубная радиаторная система. Подключается теплый пол к ней на обратке, которая идет от батареи. Руководствуясь правилом ”первичных и вторичных колец”, можно сделать врезки. Во время работы важно соблюсти размеры. Особого внимания заслуживает расстояние от перемычке на батареи до врезки или расстояние между врезками.

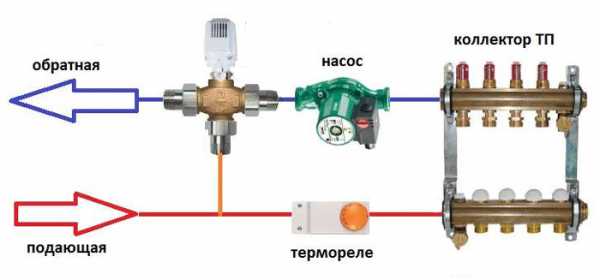

Схема подключения

На двух врезках ставятся шаровые краны. На обратке дополнительно монтируется обратный клапан, который гарантирует одностороннее движение жидкости в кольце.

После этого устанавливается смесительный узел, оборудованный циркуляционным насосом и трехходовым клапаном.

Данный способ подключения позволяет контролировать количество теплового носителя, попавшего в систему. Это не создаст сопротивления, которое снизит давление в общем стояке. Такое дополнительное строительство не причинит никому ущерб.

Второй способ

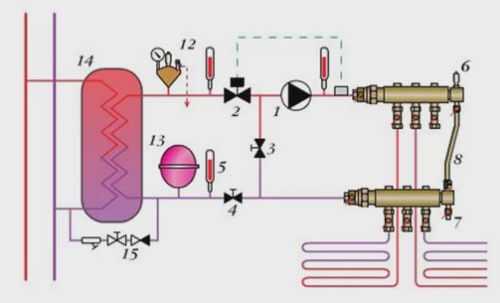

Теплообменник подключается к подаче и обратке в соответствии со схемой.

Использование теплообменника водяного пола

Предполагается, что вместо теплообменника ранее здесь был установлен радиатор, подсоединенный к стояку. Благодаря низкому уровню гидравлического сопротивления, теплообменник не будет оказывать существенного воздействия на давление в стояке. Используемый в квартире тепловой носитель не будет смешиваться. Тепло передается непосредственно через стенки теплового устройства.

В результате работы осуществляется установка в собственной квартире автономной системы. Ее независимая работа не будет мешать соседям.

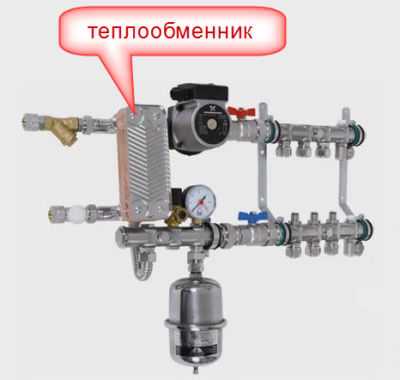

Внешний вид теплообменника

Соблюдая определенные требования и нюансы, перечисленные выше, можно положить в собственной квартире теплый водный пол и наслаждаться комфортной обстановкой в помещениях всей семьей. В таких городах, как Москва, потребителям доступны все необходимые для работы комплектующие и материалы.
