Теплый электрические полы – Как выбрать электрический теплый пол

Содержание

характеристики, виды, укладка своими руками

Электрический теплый пол стал прекрасным дополнением к радиаторному отоплению. Он дает ощущение теплой и ровной поверхности, создает уют. Сейчас теплый пол весьма популярен, так как помимо комфорта он еще и довольно экономичен благодаря современным интеллектуальным системам. Он прост в эксплуатации и монтаже, и позволяет создать энергосберегающую схему отопления помещения. Используется такой пол в ванных комнатах, на балконах и даже в банях.

Виды электрического пола

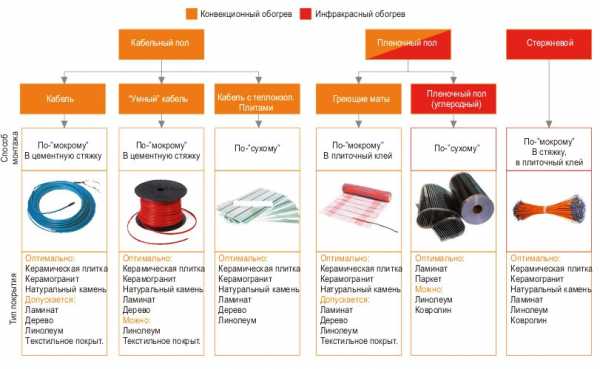

На схеме представлены разновидности систем, способы монтажа и рекомендации по выбору покрытия

В зависимости от вида нагревательного прибора различают три типа полов:

  1. Кабельный;
  2. Пленочный (инфракрасный);

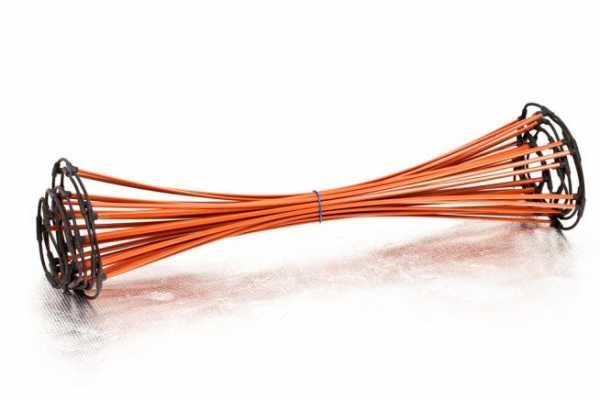

  3. Стержневой .

В кабельном полу главным тепловым источником является провод, за счет которого происходит обогрев. Система такого типа обогрева является самой трудоемкой в монтаже из-за сложности укладки самого кабеля и заливки пола. Высота потолков значительно уменьшается, так как толщина стяжки обычно составляет 50 мм.

Не стоит забывать, что кабель нельзя прокладывать под сантехникой и мебелью.

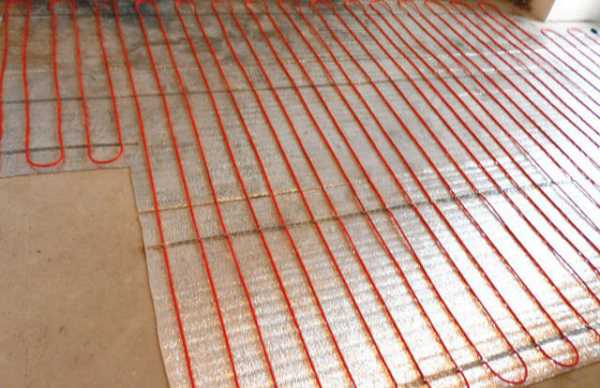

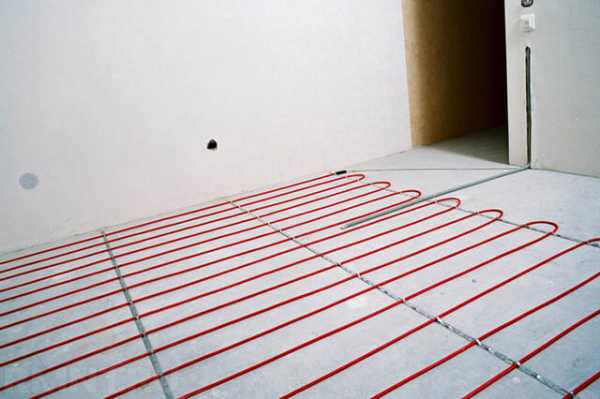

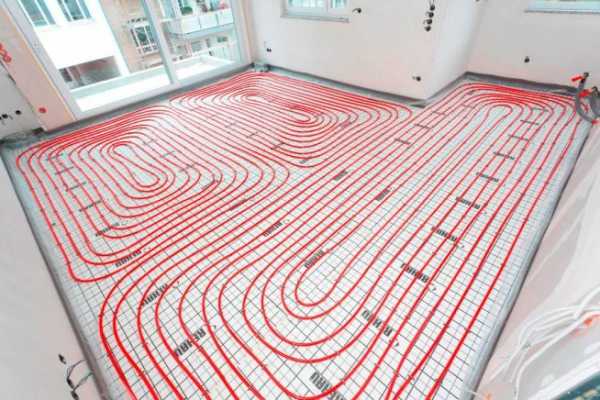

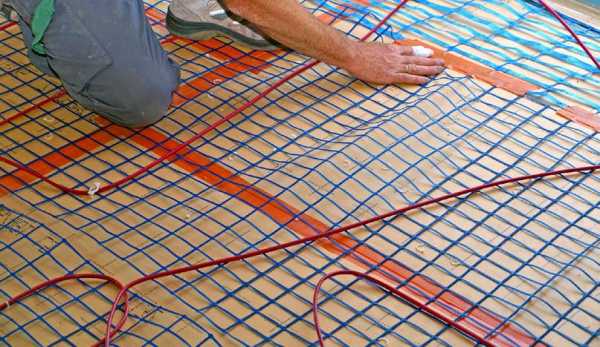

Уложенный кабель теплого пола

Кабельный вариант пола поступает в продажу в виде мотка или секций, которые сделаны из эластичных материалов. Самым тонким считается кабель в виде матов. Только конвекционным может быть кабельный электрический пол, а у системы пленочных и стержневых вариантов технические характеристики теплообмена как у инфракрасных обогревателей.

В обогреве теплого пола участвуют резистивные и более сложные виды саморегуляции. Двухжильный резистивный кабель используют для обогрева значительно чаще, поскольку кабель данного типа уменьшает силу электромагнитного излучения. Сложные саморегулирующие обогревательные основания для пола устроены таким образом, что система сама ищет места перегрева и либо снижает температуру в этой области, либо совсем отключает питание. Неоспоримым преимуществом такого пола является то, что его можно укладывать в любой форме, что очень важно для подогрева нестандартных полов.

Кроме полов, кабель можно использовать для обогрева стоков и крыш.

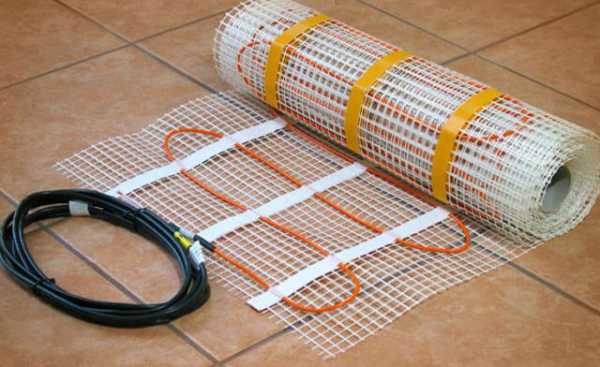

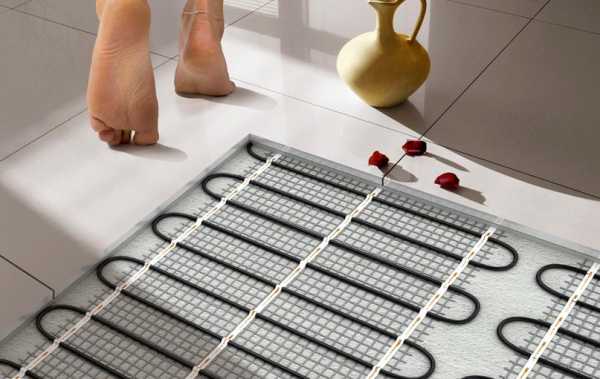

Маты считаются разновидностью кабельного пола и монтируются под плитку. Подогрев происходит с помощью кабеля с меньшим сечением. Покупают полы данного типа уже в готовом виде: обогревательные элементы закреплены на специальной сетке. И толщина мата всего 2,8 мм. Так как на нижней стороне материала присутствует тонкий слой клея, исключается использование клейкой монтажной ленты. В этом случае монтировать теплые электрические полы очень просто, так как провода уже уложены и закреплены на основании.

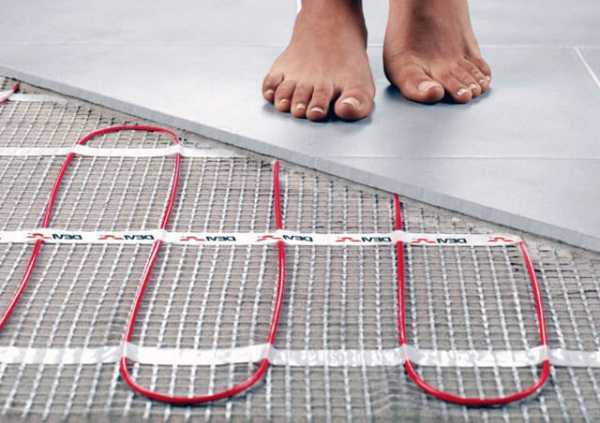

Кабельный пол на сетке лучше всего подходит для укладки под кафельную плитку благодаря своей небольшой толщине. Если укладывать такое основание под ламинат или линолеум, то должна быть произведена стяжка пола. Толщина стяжки меньше, чем у обычного кабельного пола, и составляет 30 мм.

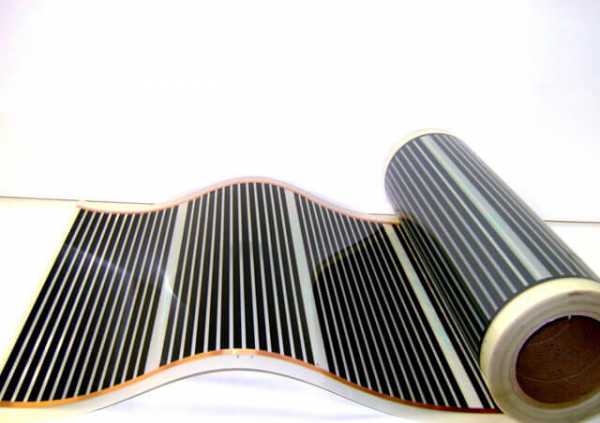

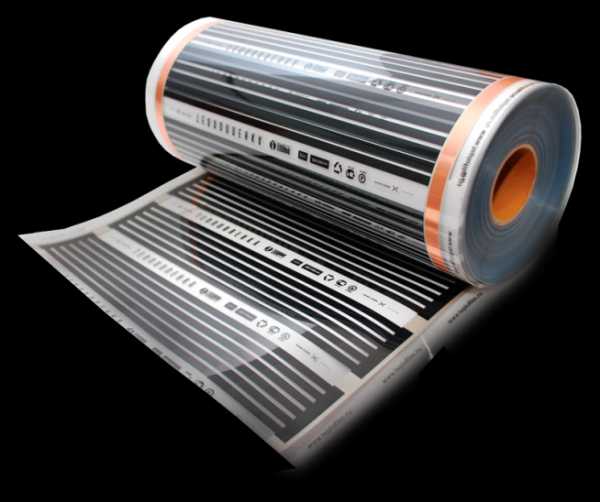

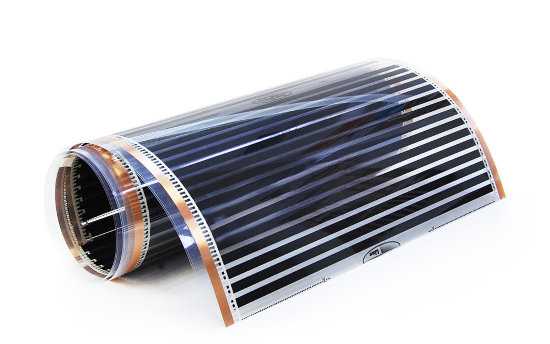

Инфракрасный пол считается самым безопасным для здоровья. Его можно укладывать под любое покрытие, не опасаясь большого количества мебели и сантехнических приборов. Стержневой пол предусматривает использование клея и стяжки. В основе инфракрасного пола лежат карбоновые стержни, которые хорошо переносят перегрев поверхности благодаря саморегуляции.

Для монтажа такого пола не нужны предварительные работы. Настил осуществляется равномерно по всей поверхности. Инфракрасные маты можно резать на части нужных форм и размеров.

Чтобы усилить подогрев всех элементов, под электрический пол раскладывают теплоотражающую подложку.

Единственным недостатком этого пола является его высокая цена.

Установка электрического пола

Процесс монтажа теплого пола схож во всех видах нагревательных элементов. Существует несколько вариантов укладки системы теплый пол:

  1. Монтаж в основание стяжки;
  2. Установка поверх стяжки под плитку;
  3. Укладка под плитку (пленочный пол).

Монтаж в основание стяжки подходит для ванной комнаты, кухни и балкона. Под обогревательную конструкцию укладывается гидроизоляция и дополнительный утеплительный слой. На него накладывается тонкий слой стяжки.

Если в качестве напольных покрытий будет использован ламинат или линолеум, то желательно использовать пленочный электрический пол. В этом случае кладется вспененный полиэтилен с фольгой на стяжку. Далее устанавливаются все электрические элементы, дополнительная гидроизоляция и напольное покрытие.

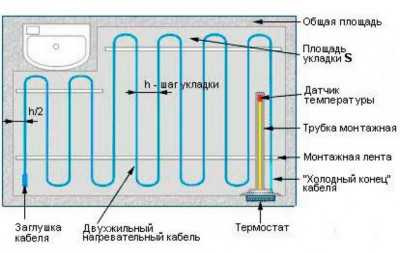

В случае монтажа кабельного пола сначала необходимо нарисовать схему пола, учитывая расположение мебели в помещении, отопительных приборов и других источников тепла, распределить нагревательные элементы и узлы.

Отличаются электрические теплые полы от водяных тем, что все участки обогревательной системы получают одинаковый подогрев. Вода же, проходя через контуры труб, в помещения поступает уже охлажденной, что приводит к неравномерному обогреву.

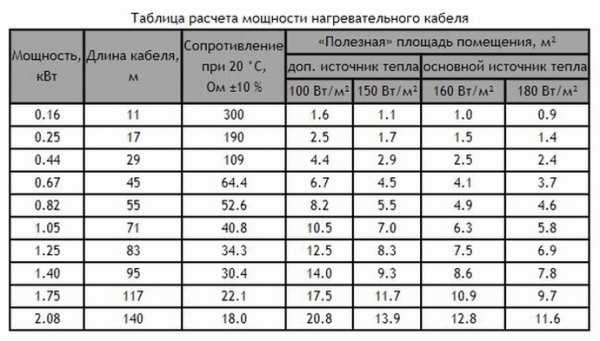

Для расчета нагревательных материалов можно пользоваться таблицей производителей теплого пола. Главное, учитывать теплопотери помещения и общую длину провода.

Также обязательна проверка электрического ввода на предмет выдержки мощности. Если мощность недостаточна, то устанавливаются автоматические предохранители.

Если на полу есть старая стяжка, ее необходимо удалить, а поверхность тщательно очистить. Гидроизоляцию следует укладывать с запуском на стену около 10 см.

По периметру помещения крепится лента, компенсирующая деформацию пола при обогреве. При помощи фольгированной подложки пол изолируется с целью сохранения тепла и ограничения движения теплового потока вниз.

Если электрический теплый пол является дополнительным источником обогрева, то в качестве подложки используется только вспененный полиэтилен. Если речь идет о балконе или веранде, то теплый пол должен быть основательным. Слой пенополистирола или минеральной ваты достигает 100 мм.

Затем укладывается сетка для заливки стяжки. Сетку также можно заменить микрофиброй, так как слой стяжки довольно тонкий.

Прежде чем уложить кабель, следует определить его сопротивление и сверить данные с паспортом. Эти технические характеристики могут отличаться не более чем на 10%.

Следует строго следить за тем, чтобы провода не пересекались. При монтаже пола в ванной или бане потребуется заземление с помощью медного провода, подведенное к регулятору.

Область провода между плит прячется в гофротрубы длиной 10-15 см. Тем самым уменьшается вероятность того, что кабель оборвется при тепловом расширении плит.

Чтобы последующий ремонт теплого пола проводился без ошибок, на плане квартиры отмечаются места соединения. Сопротивление провода еще раз проверяется после того, как все элементы будут расположены на своих местах по определенной ранее схеме. При незначительном отличии можно включать электрические теплые полы. Между регулятором и полосами кабеля прокладывается гофрированная труба, внутрь которой укладывается датчик температуры. Он регулирует уровень подогрева, и при необходимости его можно заменить.

После укладки всех нагревательных элементов заливается финишная стяжка. После того, как стяжка полностью высохнет (а произойдет это не раньше, чем через 28 дней), следует снова проверить функциональность всей системы обогрева. И только тогда укладывается финишное напольное покрытие. Если речь идет о пленочном поле, то напольное покрытие укладывается без стяжки.

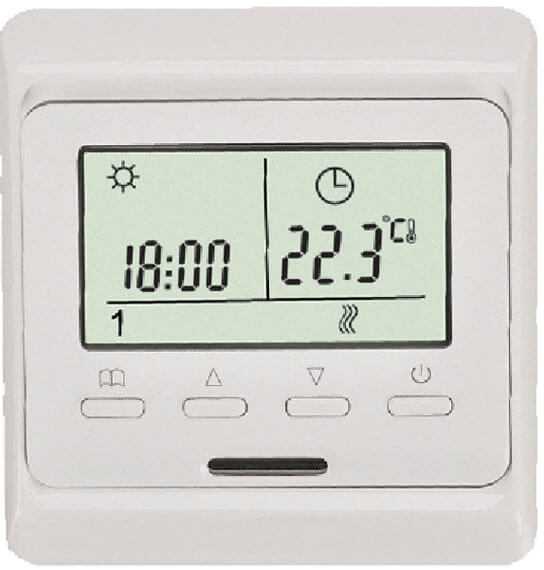

Терморегулятор – управление теплым полом

При помощи терморегулятора можно зафиксировать любую температуру пола. Устанавливается он на стене высотой 30 см и выше. При включении загорается индикатор и начинается обогрев пола.
Можно установить определенную температуру, достигнув которой система отключается, и пол начинает немного остывать. Бывают более сложные программы, при которых создается целая схема увеличения и снижения тепла в помещении в зависимости от времени суток и дня недели, что позволяет нагревать пол без вмешательства человека, например, к моменту его прихода домой. В системе «умный дом» можно управлять теплым электрическим полом дистанционно, через интернет или мобильный телефон. С помощью такой системы расходы быстро окупаются за счет рационального использования.

Электрический теплый пол имеет огромное количество положительных сторон. Помимо дополнительного обогрева зимой, он незаменим в весеннее и осеннее время, когда на улице холодно, а центральное отопление не функционирует. Используется теплый пол в комнатах, на балконе, цокольных этажах, в деревянном доме. Но целесообразнее всего устанавливать такой пол в ванной комнате. Теплый пол не только позволит ходить босиком, но и избавит от лишней влажности помещения, тем самым будет препятствовать возникновению грибков и плесени.

Поделитесь своим мнением о сегодняшней статье в комментариях, расскажите нам о своем опыте использования электрических теплых полов.

Материалы По Теме:

polprofy.ru

подогрев пола электрический, виды электропола, преимущества и недостатки, фото и видео

Содержание:

Обеспечить тепло и комфорт в доме или квартире можно, если использовать подогрев пола электрический. Он является востребованным благодаря тому, что система управления таким полом позволяет разумно пользоваться электроэнергией, а это делает отопление выгодным с экономической точки зрения.


Виды электрического теплого пола

Электрические полы по тому, какой нагревательный элемент используется, подразделяются на следующие виды:

  • кабельные;
  • пленочные;
  • стержневые.

В продаже можно встретить кабельные теплые полы в форме обыкновенного мотка, секций и матов, которые изготовлены из гибкой сетки. По сравнению с другими моделями, в матах применяется греющий кабель для теплого пола меньшего диаметра.

Электрический кабельный пол бывает только лишь конвекционным. Пленочные и стержневые виды обогревают при помощи инфракрасного излучения.


Нюансы укладки и ограничения по применению имеются у каждого из видов. В зависимости от того, какой метод установки может быть реализован в комнате, выбирается теплый эл пол с соответствующими характеристиками. Давайте разберемся, какой теплый пол лучше пленочный или кабельный, какие они имеют преимущества и недостатки.

Кабельный электропол

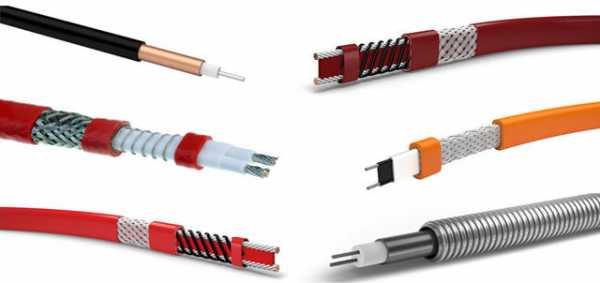

Довольно часто для обогрева применяется кабель. Для производства теплых полов используются резистивные и саморегулирующиеся типы. Существуют одно- и двужильные резистивные кабели. Наиболее часто благодаря своему строению используется второй вид. В результате работы системы возникает электромагнитное излучение, а двужильный кабель способен сделать его немного слабее.


Устройство саморегулирующихся моделей во много раз сложнее простого нагревательного кабеля. Они могут находить участки, где случился перегрев и снижать подачу электричества или полностью отключать питание.

Основные моменты установки кабельных теплых полов

Не зависимо от того, какой используется теплый пол в квартире электрический или какой-либо другой монтаж производится практически одинаково. Рассмотрим основные этапы на примере простого нагревательного кабеля.

При установке любого вида электрических полов первым делом определяют место, где будет располагаться термостат. В стене штробятся отверстие под устройство и канал, в который будут укладываться провода необходимые для подключения системы и датчика.


Затем подготавливается поверхность пола. Ее необходимо очистить от всевозможного мусора и выровнять. Далее выполняется теплоизоляция. Сверху на нее выкладываются нагревательные секции и фиксируются при помощи монтажной ленты.

Кабельный теплый пол электро позволяет выбрать любой промежуток между элементами. В помещениях существуют места, в которых необходим более сильный прогрев пола, например, возле холодной наружной стены. В этом случае интервал между секциями можно сделать меньше, чем в более теплых частях комнаты.

Ни в коем случае при монтаже нельзя допускать пересечения греющих кабелей.

После окончания укладки подсоединяются электрические провода. Далее устанавливается внутренний датчик, который следует поместить в гофрированную трубу. Это поможет защитить устройство от возможных повреждений. Укладывается трубка с датчиком и подсоединенным к нему проводом между нагревательным кабелем. Теперь нужно проверить, как работает система. В случае совпадения сопротивления секций и датчика с данными, которые указаны в техническом паспорте, можно выполнять заливку бетонной стяжки.


Напольное покрытие можно укладывать через 3 дня. Только после полного высыхания бетонной стяжки, а на это потребуется примерно 28 дней, можно будет включить теплый электропол.

Сделать электрический теплый пол в квартире можно собственноручно, потому как его монтаж выполняется не очень сложно. Главное выполнять все необходимые этапы правильно. Но, если нет уверенности в том, что все получится сделать, как полагается или нет нужных инструментов, тогда можно воспользоваться услугами специалистов в данной области.

Далее рассмотрим характерные особенности монтажа остальных разновидностей электрических полов.

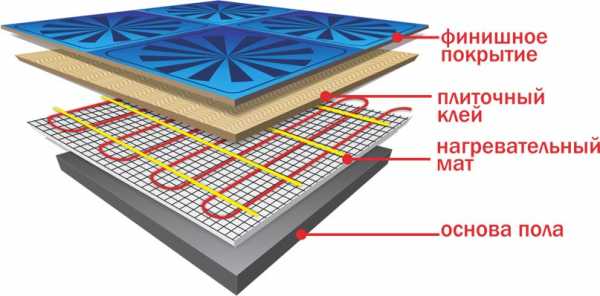

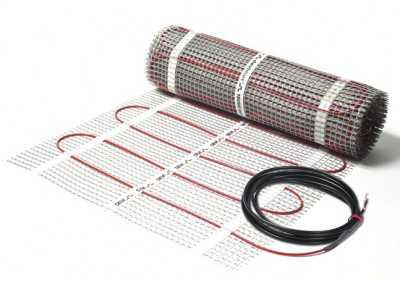

Нагревательные маты как вариант под плитку

Нагревательные маты – это разновидность классического кабельного теплого пола. У них одинаковый греющий элемент – кабель. Разница в том, что при производстве матов применяются виды с меньшим диаметром. Данный пол реализуется в готовом виде: кабель закреплен на гибкой стекловолоконной сетке. Чаще всего такие маты выбирают для пола из керамической плитки.


Обратная сторона сетки, как правило, является клеящейся, что очень удобно, так как позволяет практически мгновенно закрепить конструкцию к поверхности. Поэтому в этом случае электрический пол монтируется без использования строительного скотча. После укладки и фиксирования нагревательных матов, следует выполнить все необходимые соединения проводов и проверку системы. Далее конструкция заливается цементным раствором и укладывается керамическая плитка.

Инфракрасные электрические полы

На рынке теплых полов постепенно популярность набирает инфракрасный пол, имеющий карбоновые нагревательные стержни. Его широкое применение на данный момент останавливает только достаточно высокая стоимость. Этот вариант поддержания в квартире оптимальной температуры является самым безвредным для здоровья человека. Люди, использующие стержневой теплый пол, чаще всего оставляют о нем положительные отзывы.

Инфракрасный пол разрешается укладывать даже в тех местах, где стоит мебель, которую также можно не бояться передвигать во время эксплуатации. Карбоновые стержни имеют функцию саморегулирования, поэтому они никогда не перегреваются. Устанавливается карбоновый мат с применением стяжки или клея. Его можно укладывать под керамическую плитку или любое другое напольное покрытие.


Чтобы система работала более эффективно необходимо на пол сначала уложить подложку из теплоотражающей пленки. В изоляции следует сделать специальные отверстия, которые необходимы для улучшения адгезии клея или бетонной стяжки с черновым полом. Электрический теплый пол должен быть равномерно распределен по всей площади. По имеющемуся соединительному проводу маты, если потребуется, можно разрезать на куски необходимого размера. Когда все работы по укладке и проверке системы будут завершены, поверхность можно будет залить тонким слоем цементно-песчаной стяжки или клея.

Пленочный теплый электропол самый простой в плане монтажа. Подготовительные работы по обустройству поверхности проводить нет необходимости. Укладывается данный вид теплого пола на теплоизоляционную подложку, а сверху на него стелется выбранное напольное покрытие.

Управление электрическим полом

Подключение к электросети системы и управление ею производится при помощи терморегулятора. Данный прибор контролирует температуру пола и воздуха, считывая данные с внутренних и внешних датчиков. Главными являются внутренние датчики. Их установка производится в стяжку или под финишное покрытие в процессе укладки теплого пола (подробнее: «Управление теплым полом электрическим – варианты и способы»). Дополнительные датчики следят за температурой воздуха. Их, как правило, устанавливают на стене.

Наиболее простой термостат обладает функцией поддержания в помещении заданной температуры. Когда установленные значения превышаются, он отключает подачу электроэнергии, а когда система остынет, включает. Более сложной конструкцией обладают программируемые терморегуляторы. Они позволяют задавать необходимый алгоритм отопления помещения. В отдельных моделях уже имеется несколько стандартных программ, которые учитывают день или ночь, выходные или рабочие дни.


Они сами способны включить питание, перед тем как хозяева придут домой и отключить его, пока никого нет. Существуют модели терморегуляторов с дистанционным управлением посредством интернета или мобильного телефона. Такая функция очень удобна, так как если вдруг поменялись планы, то хозяева квартиры могут изменить настройки программы на расстоянии.

Стоимость программируемой модели в разы превышает стоимость простой. Однако благодаря тому, что использование электрического теплого пола является рациональным, а расход электроэнергии низким, то затраты через некоторое время окупятся (прочитайте: «Сколько электроэнергии потребляет теплый пол – что влияет на потребление»).

Теплый электропол, как основная и дополнительная система отопления

Если в помещении имеется теплоизоляция прекрасного качества, только тогда можно электрический теплый пол эксплуатировать как основную систему отопления. Даже в случае соблюдения этого условия данный способ отопления все-таки в большей мере подходит для регионов, где зимы достаточно теплые. Но в районах с суровым климатом он будет довольно таки затратным и не эффективным. Читайте также: «Какой электроподогрев пола выбрать для монтажа в доме».

Чтобы в помещении сохранялась комфортная температура только лишь благодаря системе «теплый пол», он должен занимать значительную часть поверхности пола, то есть не менее 2/3 от всей площади.


Если комната заставлена большим количеством мебели, то система не сможет выполнять свою задачу в полном объеме. К тому же необходима удельная мощность минимум 150 Вт.

С зимними холодами бороться при помощи электрического отопления пола довольно дорого, однако весной и осенью, когда центральное отопление отключается, такой способ будет как раз кстати. Читайте также: «Какой теплый пол выбрать под плитку – плюсы и минусы вариантов».

Такие полы целесообразней использовать в качестве дополнительного способа отопления помещения. Также они подходят для обогрева застекленных лоджий и балконов, помещений, которые находятся на цокольном или первом этаже здания.

Наиболее рациональным будет применение электрического теплого пола в ванной комнате. Уже не придется после водных процедур становиться босыми ногами на холодную плитку, а также он избавит от повышенной влажности в этом помещении.

polspec.com

Теплый пол — электрический, как выбрать?



Как правильно уложить теплый пол? Чаще всего электрический теплый пол своими руками устанавливается внутри ванного помещения, чтобы осуществлять подогрев плитки из керамики за короткий промежуток времени.

Кроме нее, эта конструкция используется, чтобы обогреть веранду, баню либо сауну и так далее. Электрический теплый пол также может стать дополнением для радиаторного отопления. Электроэнергия будет экономиться. Для этого понадобится регулятор для теплого пола и датчик температуры для теплого пола.

Эту конструкцию возможно применять не только в обыкновенных домах, но и внутри квартирных, потому что в них невозможно провести установление наиболее действенного водяного отопления. Легкость монтирования и вполне доступность на строительном рынке дают допустимость провести всю работу самостоятельно. Укладывается электрический теплый пол под ламинат, линолеум, мрамор. Но не все электрические полы устанавливаются под ламинат.

Как выбрать электрические теплые полы? Какой теплый пол лучше? Как правильно подключить теплый пол? Как подключить теплый пол к терморегулятору? Где провести установление и подсоединить датчик для теплого пола? Давайте ответим.

Определение обогревательных полов

Что такое теплые электрические полы? Это проводная система обогревания, обладающая увеличенной прочностью. Данная система электрический теплый пол может просто осуществлять функцию комфорта, и стать главной обогревательной системы. Секции нагрева представляют собой два слоя изоляции, одножильные и двужильные кабели и прочные приспособления для соединения (муфты).

Теплый пол электрический имеет ряд преимуществ, которые отличают его от других отопительных систем. Рассмотрим их:

  • Часть нагревания системы скрыта в конструкции самого пола. Это дает возможность сделать полезное пространство больше. Также это помогает сделать дизайн помещения более разнообразным. Напольное покрытие может быть разным. В качестве напольного покрытия только не может быть паркет.
  • Воздух внутри комнаты не высушивается, потому что данная система отопления прямо не контактирует с атмосферой.
  • Благодаря тому, что у конструкции имеется двойная изоляция, а провода имеют экранирующую оплетку – это дает возможность применить электро пол в абсолютно любом месте в независимости от уровня влажности.

Это главные плюсы электрических теплых полов.

Методы установления обогревательного пола

Как сделать электрический теплый пол? Как укладывать теплый пол? Какие есть методы?

Всего подразделяется три основных метода установки данной конструкции:

  • Первый способ включает в себя монтаж электрических полов в слой стяжки. После данной процедуры устанавливается напольное покрытие.
  • Как класть при помощи следующего способа? Второй способ – электро пол устанавливается с верхней части стяжки под керамическую плитку.
  • Последний способ подразумевает укладку под материал напольного покрытия.

Первый метод является наиболее подходящим для ванного помещения, кухни и лоджии (балкон), чтобы подключить электрический пол. Это установление кабельного пола. А под систему проводится укладка влагоизоляционного и утеплительного слоев. С верхней части необходимо сформировать слой стяжки.

Допустим, вы проживаете в квартирном доме, если квартира, находящаяся ниже вас этажом уже является утепленной, то монтировать и устанавливать дополнительный теплоизоляционный слой не нужно. В данном случае керамическая будет основной защитой для элементов нагревания.

Если нужно сделать установку электрического пола своими руками, проведя под ламинат или линолеум, то наилучшим вариантом в данной ситуации является инфракрасный пол. Кроме этого проводится укладка теплоизолятора. Утеплитель – это вспененный полиэтилен, который имеет фольгированное покрытие. Затем – это электрические компоненты. Если нужно, укладывается гидроизоляционный слой, а затем непосредственно напольный ламинат.

Использовать инфракрасный электро пол под керамическую плитку запрещено, точно так же, как и проводить установку в саму стяжку.

Нужные компоненты и материалы для процесса

Что надо, чтобы полу подключаться к электричеству? Чтобы выполнить работу качественно понадобится следующее:

  • Нагревающий кабель. Он может идти совместно сеткой.
  • Провода, предназначенные для соединения.
  • Изделия для крепления.
  • Устройство – регулятор (термостат) для теплого пола и датчики температуры теплого пола. Установленный прибор предназначается для того, чтобы в дальнейшем регулировать температуру.
  • Устройства защитного отключения (УЗО).
  • Кабель из меди, который предназначается для проведения заземления.
  • Датчик температуры теплого пола.

Как провести расчеты и распределение данных элементов и материалов. Давайте подробно рассмотрим.

Распределение элементов нагревания

В самом начале необходимо создать план монтирования электрического пола. Нужно учитывать, что провод для нагревания не монтируется в участках, где находится мебель большого размера или другие предметы. В участках, где располагаются отопительные трубы или другие истоки тепла, необходимо также устранить элементы для нагревания. Может случить так, что ваша мебель просто может повредиться за счет перегрева.

Соблюдая данные правила, у вас получится рисунок, где будет изображена неправильная фигура – она показывает пространство, разрешающее установку электрического пола. После установки мебель переставлять нельзя.

Когда план уже составлен, то можно непосредственно переходить к работе.

На участке стены, где вам угодно, определяется позиция, означающая местоположение регулятора. Далее в этом участке делается отверстие под регулятор теплого пола, после чего опускается штраба до самого пола. После завершения работ по подготовке необходимо провести расчеты материалов.

Проведение расчета

Как рассчитать теплый пол? Как рассчитывается мощность теплого пола? Расчет электрического теплого пола может проводиться благодаря уже подготовленным таблицам, которые предлагает изготовитель. Расчет мощности теплого пола такой же. И согласно расчетам потерь тепла в каждой комнате выбирается нужный шаг установки провода. Также рассчитывает его длина.

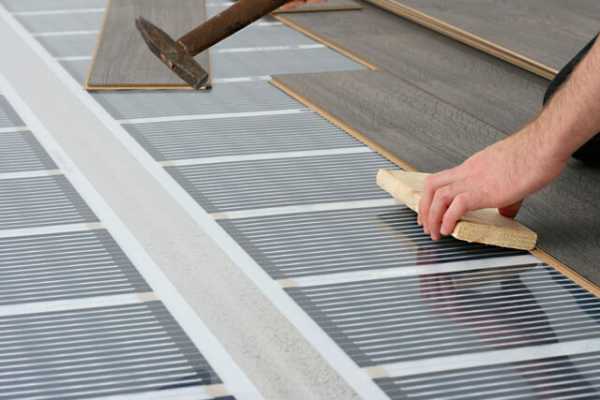

Если планируется установка инфракрасного пола под ламинат уложенный своими руками, то расчеты в данном случае становятся еще легче. Надо лишь сделать подбор нужного числа компонентов, которые смогут покрыть предполагаемую площадь.

Не забудьте в расчеты включить кабель, с помощью которого будет осуществляться подключение терморегулятора к теплому полу. Также составляется схема подключения терморегулятора теплого пола, которая должна отражать данную процедуру. Потом осуществляется подключение теплого пола к электричеству.

Так выглядит схема терморегулятор, схема подключени

Подключать к розетке электро пол ламинированный запрещено.

Приготовление поверхности. Отличительные особенности теплоизоляции основы.

В самом начале, если это нужно, проведите разрушение стяжки, которая уже устарела. Все покрытие необходимо тщательно очистить.

Теперь нужно провести подготовку канавки для температурного датчика. После проводится установка датчика теплого пола.

Укладываем слой изоляции влаги, заходящий на стену. Длина захода должна равняться десяти сантиметрам. По всей площади на стену нужно закрепить пленку из вспененного полиэтилена (демпферная лента). Данный элемент необходим для того, чтобы он был компенсацией теплового расширения во время нагревания. Благодаря этому сделать обрезку гидроизоляционного слоя и ленты из вспененного полиэтилена (демпферная).

Чтобы тепловая энергия не пропадала в нижнюю часть, следует сделать изолирование основания пола. Как выбрать теплый пол? Какой электрический теплый пол лучше? Расположение комнаты, тип поверхности и направленность конструкции обогревания влияют необходимое утепление.

Теплоизоляция для теплого пола:

  • Если надо уложить теплый пол, как дополнение к уже имеющейся системе отопления, то следует применить демпферную ленту, которая имеет отражающее фольгированное покрытие. Данный материал представляет собой подложку для электрического пола.
  • В квартире, под которой находится другое отапливаемое помещение, необходимо использовать листы, сделанные из газонаполненного материала (пенополистирол). Средняя толщь такого листа составляет 30 миллиметров. В качестве замены можно применить и другой элемент, который является таким же прочным теплоизолятором.
  • Если монтаж электрического теплого пола проходит на веранде и в лоджии, где до этого никогда не было отопления, проводится нанесение теплоизоляционного слоя для пола, толщь которого должна составлять сто миллиметров. Утеплительный элемент – это минвата.

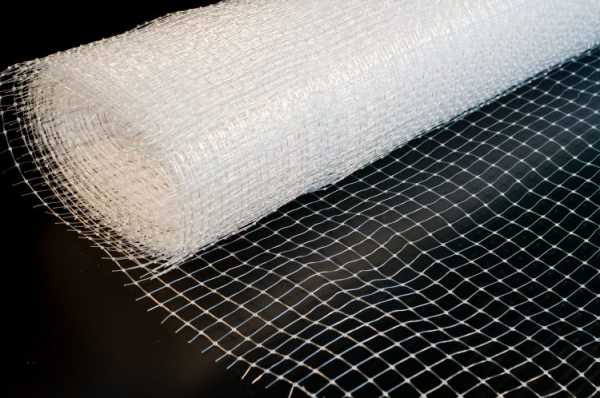

С верхней части теплоизолятора проводится укладка армирующей сетки. В смесь можно сделать добавку пластификатора и микрофибры.

Проведение процедуры монтирования

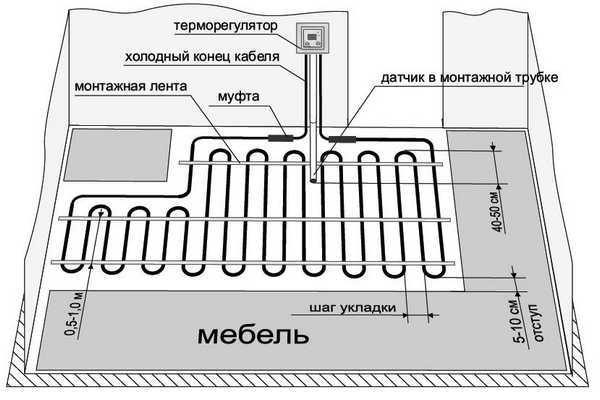

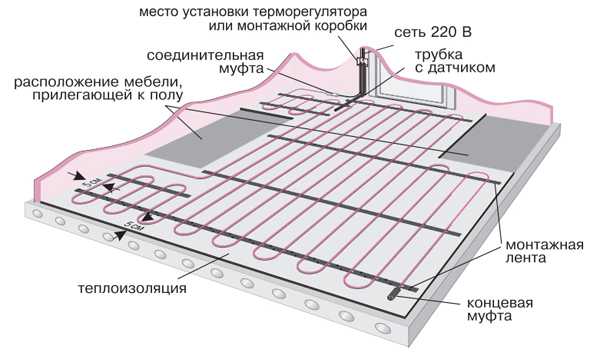

Взгляните, как выглядит схема укладки – укладки теплого электрического пола, отражающая работу. Теплый пол схема подключения:

Как положить теплый пол? Как настроить подключение электрического теплого пола? Составляется схема подключения теплого пола. Перед тем, как проводить установку, надо провести проверку кабелей на сопротивление. После этого значение нужно сверить с паспортом.

Теплый электро пол можно закрепить к армирующей сетки. Сделать данную процедуру помогут стяжки, благодаря которым происходит закрепление. В качестве замены стяжек могут выступать специально предназначенные ленты, которые нужны для проведения крепежа.

Если монтаж нагревательного пола происходит в сауне либо ванном помещении, то необходимо провести заземление армирующей сетки. Далее необходимо подвести заземление к устройству для регулирования температуры. Для данной процедуры подойдет хороший луженный провод из меди.

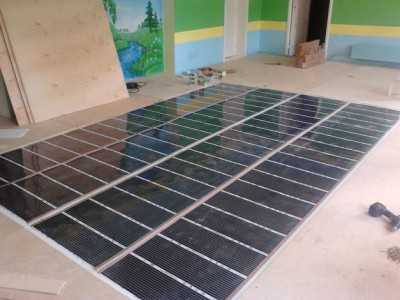

Пленочный пол (инфракрасный) устанавливается с верхней части теплоизоляционного слоя. Согласно инструкции изготовителя закрепление производится благодаря специально предназначенному скотчу.

В участках, где кабель находится над границей разделения обеих плит перекрытия, его следует скрыть в отрезок трубы с переменным поперечным сечением (гофротруба). Длина трубы составляет 15 сантиметров. Это поможет снизить вероятность обрыва провода. Кабель может оборваться из-за теплового расширения плит.

Участок, где происходит соединение кабеля для нагревания и кабеля, должен находиться на расстоянии 17 сантиметров от штрабы так, чтобы компоненты для соединения были полностью погружены в стяжку.

Нужно сделать отметку позиции соединительного участка на плане помещения. Данная процедура необходима, так как это может пригодиться во время вынужденного ремонта электрического пола.

Когда все компоненты располагаются правильно, необходимо снова провести проверку кабеля на сопротивление.

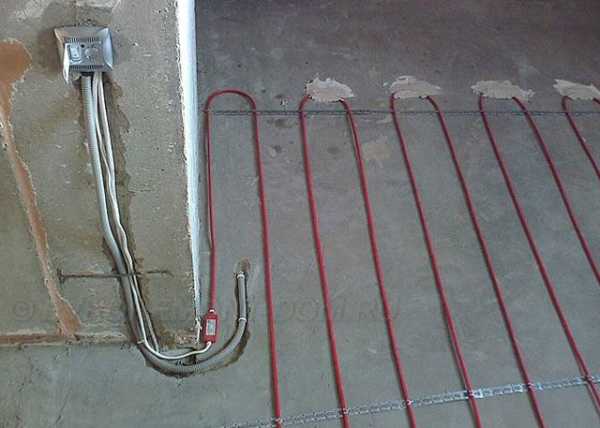

Далее проводится установка гофрированной трубы от регулятора по штрабе. Другой конец этой трубы нужно расположить в средней части меж ближайших полос провода для нагревания. Во внутреннюю часть трубы с переменным поперечным сечением (гифротруба) проводят подключение теплого пола к терморегулятору. Благодаря датчику температуры проводится регулировка работы электрического пола. Проверьте: можете ли вы без проблем доставать подключаемый термодатчик для пола, потому что возможно в будущем придется его заменить.

Если все сделано правильно, то систему необходимо обесточить, а подсоединенный регулятор теплого пола нужно снять до завершения работ. Монтаж проводится без подключения теплого пола к терморегулятору. Затем проводится формирование стяжки. Как только пройдет высыхание, систему отопления необходимо очередной раз проверить на работоспособность.

Если все работает нормально, необходимо провести монтирование напольного покрытия (плиточный, ламинированный). В случае того, что стяжка не понадобится, то возможно проводить укладку напольного покрытия – ламината либо линолеума.

Описание сверхтонкого пола

Какой теплый пол выбрать? Какой лучше? Рассмотрим данный вариант. Для чего предназначаются сверхтонкие обогревательные маты? Они предназначаются для комнат, имеющих цементно-песчаную стяжку. Маты представляют электрический провод, имеющий уменьшенный диаметр, который составляет три миллиметра. Он прикреплен с регулярным шагом, который составляет пять сантиметров, на стеклосетке.

Сверхтонкие обогревательные маты не включают в себя установку кабеля нагревания, следовательно, монтирование данной системы легкое. Можно проводить разрезание мата – это дает возможность провести его укладку в комнате с абсолютно любой формой. Монтирование возможно производить даже на плитку, которая является старой. Какой теплый пол лучше? Двухжильные маты являются наиболее высокотехнологичными и экологически чистыми теплыми электрическими полами. Это идеальные теплые полы под ламинат.

Выбор напольного покрытия

Какое лучше всего выбрать напольное покрытие для данной отопительной системы? Рассмотрим каждый материал в отдельности.

Ламинат

Интересно, но изготовители данного напольного покрытия запрещают использовать свой материал совместно с теплыми полами. Производители данной конструкции обогревания даже рекомендуют ламинат, как напольное покрытие.

На ламинатах должен иметься специальный знак. У него структура состоит из множества пор, а пропитка не устойчива к регулярному повышению или понижению температуры не подойдет для отопительной системы. Через некоторое время он станет полностью негодным.

Стоит купить подложку (специальная), класс материала должен быть 32, а температура нагревания не должна быть выше тридцати градусов по Цельсию.

Не приобретайте ламинат, который имеет низкую стоимость на строительном рынке, иначе это опасно для здоровья. Можно отравиться. Абсолютно каждый ламинат выделяет формальдегид, хотя и в маленьком количестве. Но при нагревании значение только возрастает. Поэтому данное напольное покрытие должно иметь специальный ярлык, который разрешает использование совместно с электрическими полами.

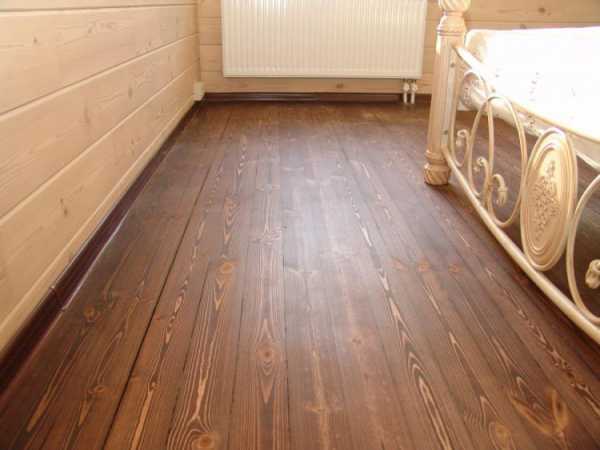

Древесина

Ее можно нагревать только чуть выше 25 градусов по Цельсию. Если температура выше, то это просто уничтожит дерево. Поэтому регулирование температуры необходимо провести заранее. Подогрев должен осуществляться только 2/3 от всей возможной мощности.

На территории Российской Федерации продается мягкая древесноволокнистая плита. Она обладает низким уровнем теплопроводностью, поэтому является идеальной подложкой. Также данное изделие является абсолютно экологически чистым.

Паркет

Данное напольное покрытие является наиболее неподходящим для обогрева. Для данной процедуры лучше всего подходит инженерный паркет. Обогрев может происходить, но необходимо все сделать правильно, соблюдая нюансы. Установка должна производиться плавающим методом. Также паркетная доска должна быть покрыта маслом. Лак не подойдет.

Керамическая плитка

Это наилучшее напольное покрытие для теплых электрических полов. Керамика является экологически чистым материалом. Отлично переносит холод и нагрев. Есть и свой недостаток: сильно ощутимый нагрев не очень благоприятен для ног человека. Если заболеваете только от одного контакта с холодной поверхностью, то наилучший вариант для вас. Для детей лучше оставить прежние условия. Потому что в более теплых условиях, дети чаще склонны к простуде.

Хотя керамическая плитка отлично подходит для теплых полов, можно использовать и древесину. Не нужно стремиться к температуре 30 градусов по Цельсию. Можно ниже, главное чтобы поддерживался комфорт в помещении.

Итог

Подведем общий итог. Как укладывать? Укладка электрического теплого пола может производиться самостоятельно, но с наличием некоторых знаний и опыта. Надо четко придерживаться поэтапной схемы. Рекомендуется довериться специалистам, которые имеют подходящее образование. Они выполнят работу правильно и смогут соблюсти существующие маленькие детали.

Во время работы необходимо обязательно соблюдать технику безопасности. Профессиональные работники смогут присоединять маты, регуляторы и свой датчик нагревательного пола. Какой теплый пол лучше? Лучшие теплые полы — надо выбирать сверхтонкие обогревательные. Средняя стоимость за 1 м2 равняется 500 рублям.

Какой лучше выбрать регулятор? Лучше выбрать первый терморегулятор для теплого пола цифровой, рассчитанный полностью контролировать. Электрический теплый пол под плитку отлично подойдет для ванного помещения. Датчик теплого пола и регулятор, их установление лучше доверить специалисту.



teplota.guru

какой электроподогрев пола выбрать, обогрев пола под плитку, подогреваемые полы

Содержание:

К категории «электрические теплые полы» принято относить несколько разновидностей устройств с разной конструкцией и принципом работы. Отличия касаются также технологии монтажа, что сказывается на высоте стяжки и возможности применить тот или иной финишный материал.

Основные разновидности

В настоящее время речь идет о трех способах электроподогрева пола:

  • Греющие кабели.
  • Пленочные теплые полы.
  • Нагревательные маты.

Каждая из разновидностей электрических полов с подогревом имеет непохожий на другие монтаж и принцип обогрева. Объединяет их лишь общий принцип использования тепла, получаемого при прохождении электричества по проводнику. Выделяемая в результате этого тепловая энергия распространяется конвекционным способом.


Еще один способ был изобретен совсем недавно. Построен он на использовании карбона, излучающего энергию в инфракрасном диапазоне при прохождении через него тока. Это спектр волн действует на организм тела намного благотворнее, чем тепловые волны, ведь подобное излучение присуще и нашему телу. Как результат, помещения, обогреваемые инфракрасными лучами, на порядок комфортнее. Напольные обогреватели инфракрасного типа выпускаются в виде карбоновой пленки и стержневых карбоновых матов.

Любой электрический теплый пол оснащен термостатом и датчиком температуры пола. Эти приспособления позволяют не только устанавливать рабочий режим, но и следить за его выполнением. Благодаря этим приборам удается уменьшить расход электричества: они периодически то включают, то выключают подогрев пола. Началом монтажных работ служит грамотное размещение терморегулятора и выполнение штроб под проводку от датчика. Последующие действия прописываются в инструкции от производителя.

Что такое терморегулятор

Строго говоря, любая система теплого пола при прямом подключении к электросети тоже будет работать. Однако при этом существует реальный риск ее перегревания и быстрого выхода из строя. Кроме того, уровень обогрева будет полностью неконтролируемым, при максимальном расходе электрической энергии. Нагревательные элементы в таком случае будут переживать постоянную нагрузку.

Во избежание возникновения вышеописанных ситуаций применяются терморегуляторы трех типов:

  1. Электромеханические. По конструкции устройства напоминают аналогичные приспособления на утюгах. Регулировка уровня обогрева проводится вращением ручки влево/вправо. Электромеханические устройства отличает простота конструкции и легкость в обращении. Стоимость этих приборов достаточно небольшая.
  2. Электронные. При схожести функций с предыдущим вариантом реализуются они другим способом. Цифровой или жидкокристаллический экран отображает текущие параметры системы, которые можно корректировать текстильными или сенсорными кнопками. Для увеличения параметра нажимают кнопку «+», для понижения ― кнопку «-». Другой тип исполнения электронных регуляторов делает их на порядок дороже.
  3. Программируемые (т.н. «программаторы»). Наряду с традиционной регулировкой текущей температуры пола в этом случае предоставляется возможность установки определенных показателей для определенного часа или дня недели. В некоторых программаторах для электрических теплых полов корректировка мощности нагревательных элементов зависит от температуры за пределами помещения. Для этих целей проводится установка специального датчика. Некоторыми моделями программируемых терморегуляторов можно управлять с компьютера.

Монтаж приспособлений обычно производят в наиболее удобных точках помещения. Довольно часто терморегулятор устанавливают возле выключателя. Если требуется оснастить электрическим теплым полом помещение с повышенной влажностью, терморегулятор размещают за его пределами. Дело в том, что высокая влажность плохо сказывается на точности показателей. Один прибор данного типа в состоянии обеспечить управление теплым полом общей мощностью 3 кВт. В случае превышения этого показателя контур разделяют на две параллельные зоны, каждая из которых комплектуется своим датчиком.

Каким бывает греющий кабель

Для обустройства теплого пола применяются резистивные и саморегулирующиеся кабели. Резистивные изделия характеризуются наличием постоянного сопротивления и стабильным уровнем теплоотдачи. Эта проводка бывает одножильной и двужильной: число жил влияет на схему ее коммутации. Подключение одножильного кабеля проводится заведением на терморегулятор двух концов бухты. Если используется двухжильный кабель, то заводится только один конец.

В механизм саморегулирующегося кабеля заложена способность адаптироваться под температуру окружающего пространства, с корректировкой объема исходящего тепла. Регулироваться может каждый из участков, на что не влияет состояние находящегося рядом кабеля. Нередко бывает так, что на поверхность пола ставят какой-то предмет: это приводит к возрастанию температуры под ним. Саморегулирующийся кабель реагирует на это уменьшением выделяемого на этом участке тепла за счет увеличения его сопротивление (снижается сила тока и температуру нагрева). При этом соседние участки работают в штатном режиме. После того, как предмет убирается, происходит выравнивание температуры поверхности.


Отличие характеристик объясняет тот факт, что укладываются кабеля по-разному. В случае с саморегулирующимися изделиями на расположение предметов мебели скидку можно не делать. Резистивные модели монтируются с большей осторожностью: при разработке схемы укладки предварительно обозначают зоны расположения мебели или подвешенные на небольшой высоте предметы. Греющими кабелями этого типа разрешается оснащать только свободные участки. Поэтому главным недостатком резистивных кабельных полов является их боязнь перегрева, что может спровоцировать их перегорание.

Как организовать подогрев пола греющими кабелями

Общий план монтажа следующий:

  1. Укладка теплоизоляционного материала на ровную чистую поверхность. Для этого используется теплоизоляция с металлизированным покрытием.
  2. Монтаж крепежных элементов (металлической сетки с маленькими ячейками или монтажной ленты).
  3. Укладка кабеля. В качестве схемы используется разработанный план расположения витков и линий. Также обязательно проводят коммутацию концов с терморегулятором.
  4. Установка и подключение на терморегулятор датчика температуры.
  5. Укладка бетонного раствора. Толщина слоя ― не менее 3 мм.
  6. Обустройство финишного покрытия. Это можно делать только на полностью высохшую стяжку спустя 28 дней.

Подогреваемый пол может иметь толщину более 50 мм, на что влияет высота теплоизоляционной подложки. Сверху стяжка может оформляться керамической плиткой, керамогранитом, ламинатом, линолеумом, паркетом. При заливке стяжки или укладке плитки необходимо применять специальные смеси для теплых полов. Для них характерна высокая эластичность, благодаря чему раствор не покрывается трещинами из-за температурного расширения. Что касается стоимости, то меньше всего придется выложить за резистивные кабели для электрического теплого пола. Саморегулирующиеся изделия на порядок дороже.

Электрические системы на основании матов

Маты бывают двух типов:

  1. Кабельные.
  2. Карбоновые.

Отличаются изделия принципом нагрева, характеристиками и стоимостью. Однако способ компоновки матов общий: они выглядят, как полотно, сложенное в рулон. При этом разница между ними касается также принципа установки и материалов изготовления. Карбоновые маты оснащаются нагревательными элементами стержневого типа, поэтому они называются стержневыми.


Для коммутации отдельных участков используется параллельное соединение. Кабельные маты включают в себя греющий одножильный греющий кабель, уложенный змейкой. В качестве основы здесь выступает пленка с армирующей сеткой. Монтировать теплый пол из матов в разы проще и быстрее, чем кабельные системы.

Маты на основе кабеля

Кабельными матами нередко обустраиваются теплые полы под плитку. Общая высота пирога такой электрической конструкции обычно не превышает 30 мм. Допускается укладка матов на старую основу: главное, чтобы она была ровной. Перед этим нужно обязательно убрать с пола грязь и пыль, т.к. Для фиксации рулонов используется клеевое основание пленки. Далее проводится раскатывание полотна по помещению, начиная от точки размещения терморегулятора. Процедура монтажа терморегулятора полностью совпадает с аналогичной операцией на кабельных теплых системах. Потребуется прокладка гофрошланга для коммутации кабелей и установки датчика температуры пола.

Конечной линией раскатки мата является место поворота: здесь сетку необходимо отрезать (кабель при этом не повреждается). После этого можно сменить направление рулона в нужную сторону. При размещении следующего отрезка выше или ниже точки завершения предыдущей раскатки допускается снятие кабеля нужной длины с сетки, с последующим размещением его в виде змейки. Главное ― раскатать полностью весь рулон (если не хватает, берут следующий). Второй и третий рулон укладывается точно таким же образом. Далее, используя тестер, проводится проверка электрического сопротивления на предмет соответствия его паспортным значениям. Разница допускается в пределах 5-10%.


На тыльной стороне есть пленка, скрывающая клеящую поверхность. Ее снимают и приклеивают мат на поверхность пола. Следующий шаг ― разместить и присоединить датчики температуры. Для укладки используется труба или гофрошланг. Учитывая общую толщину пирога теплого пола (не более 30 мм), в черновом основании под гофрошланг приходится обустраивать посадочное место. Монтаж датчика в незащищенном состоянии запрещен, иначе он быстро сломается. Вариант с размещением его под стяжкой также имеет свои изъяны: при замене приходится ломать пол. Поэтому наиболее удобный вариант ― укладка в шланг или трубу.

На следующем этапе наносят клей для плитки. Процесс полностью идентичен укладке бетонного раствора, однако толщина клеевой смеси значительно тоньше. После высыхания клея проводится укладка кафельной декоративной плитки. Данный тип электрического обогрева пола под плитку обладает такими же слабыми местами, как и резистивные кабели, входящие в его состав. Из-за опасности перегрева их не следует размещать под мебелью или коврами.

Особенности стержневых ИК матов

Для карбоновых матов перегрев не страшен, ведь их конструкция предусматривает возможность самостоятельной регулировки температуры. Основанием под укладку этой разновидности электрического теплого пола выступает слой металлизированной термоизоляции. Это позволяет добиться того, чтобы инфракрасное излучение расходилось во все стороны. Та же часть потока, которая уходит по направлению к полу, отражается обратно в помещение.

Укладка теплоизоляционного материала со светоотражающей поверхностью проводится на ровное чистое основание. Для его фиксации используются отрезки двустороннего скотча, скобы или клей. Для проклейки стыков теплоизоляции понадобится металлизированный скотч. Монтажные работы полностью повторяют аналогичную процедуру с матами из кабеля. Начальной точкой служит месторасположение терморегулятора. По достижении противоположной стены производится разрезание соединительного кабеля между двумя стержнями, с последующим разворачиванием полотна в нужную сторону. Запрещается допускать пересечение полос.


Полностью разложенные маты нужно закрепить скотчем к полу или друг с другом. Теплоизоляционный материал на участках между карбоновыми стержнями оснащается небольшими вырезами: в этих местах стяжка и черновое основание будут скрепляться между собой. Для соединения отдельных полос нагревающего полотна в местах разрезов используются электрические кабели. По завершению коммутации производится установка температурных датчиков. В завершении все узлы должны быть подключены к терморегулятору. Для тестирования систему включают на 15 минут. В случае успеха приступают к заливанию стяжки.

Другие варианты:

  1. Обустройство стяжки из бетона толщиной более 20 мм. В таком случае разрешается использовать любой вид напольного покрытия.
  2. Монтаж кафеля сразу на плиточный клей. Общая высота такого оформления должна превышать 20 мм.

Для применения этих способов подходят разные помещения: ванная, кухнях, жилые помещения. В каждом из этих случаев работа реализуется с помощью специальных смесей для теплого пола.

Теплые полы пленочного типа

В пленочных системах электрического обогрева пола используется методика инфракрасного излучения, поэтому они также относятся к ИК теплым полам. Инфракрасная пленка состоит из полос карбонового материала, соединенных медной шиной. Далее этот каркас запаивается в полимерную пленку (полипропилен или другой материал). Во время эксплуатации электрических пленок важно не допускать перегревания. По этой причине, как и в случае с греющими резистивными кабелями, их запрещается укладывать под мебель или низко нависающие предметы.

Способ укладки во многом напоминает аналогичную процедуру с другими типами электрических подогревателей пола. На ровной черновой поверхности проводится постилка металлизированной теплоизоляции. Пленку раскатывает сверху теплоизоляционного материала. Для коммутации отдельных полос потребуются провода, идущие на терморегулятор. Осуществив подключение, систему нужно протестировать при рабочей температуре до +30 градусов. Признаком исправности является равномерный прогрев всех полос при холодных клеммах.


Сверху раскатанных нагревающих рулонов нужно разложить полиэтиленовую пленку или нетканую ветрозащиту. Это создаст защиту от повреждений. Если изначально планировалась укладка ламината, это можно реализовать уже сейчас. Во время работы важно соблюдать повышенную аккуратность, чтобы не травмировать и не сдвинуть электрическую пленку теплого пола. Теплоизоляция может быть заменена обычной подложкой.

Если планируется укладка ковролина или линолеума, предварительно потребуется произвести монтаж жестких плит: фанеры, ОSB и пр. Во время укладки действовать нужно очень аккуратно, избегая малейших повреждений греющих элементов пленки. Такая подложка станет надежным основанием под напольное покрытие. Также иногда укладывают мобильный теплый пол под ковер, что не требует выполнения ремонтных работ. Использование пленочных полов в комбинации с керамической плиткой является плохой идеей, из-за угрозы быстрого разрушения полотна в слое плиточного клея.

Температурный режим

Использование датчика температуры и программатора дает возможность самостоятельного ввода нужного режима.

Однако каждая из разновидностей нагревателей обладает своим пределом:

  • Греющие кабели выдерживают +100 градусов, при максимальной рабочей температуре +65 градусов.
  • Маты имеют диапазон максимальных температур в пределах +80-104 градусов. Рабочая температура зависит от материала изготовления: +60 градусов у кабельных матов и +55 градусов у стержневых.
  • Рабочая температура пленочных инфракрасных систем ― около +55 градусов.

Так как терморегулятор может изменять температуру в широких пределах, точное потребление электроэнергии указать невозможно. Однако в любом случае эти системы будут более экономичными. Наименьшим уровнем энергопотребления славятся стержневые нагреватели; на втором месте по экономичности идут пленочные.

Как выбрать электрический теплый пол под конкретный напольный материал

Каждая из разновидностей напольного покрытия лучше всего взаимодействует с определенными нагревательными элементами. Кафель и керамогранит рекомендуется комбинировать с резистивными и саморегулирующимися кабелями, матами из кабеля и стержневыми теплыми полами. ИК пленку для обогрева пола под плитку лучше не применять, т.к. она не переносит плиточный клей.

Ламинат хорошо воспринимается следующие типы электро пола с подогревом:

  • Инфракрасную пленку.
  • Греющий кабель
  • Электрические или стержневые маты.

Наиболее подходящим вариантом в этом случае из-за простоты укладки считается пленка. При подборе греющихся кабелей лучше отдавать предпочтение саморегулирующимся. Что касается линолеума, то под ним разрешается укладывать любой тип электропола. Самыми неудобными считаются резистивные кабели и электрические кабельные маты. Объясняется это их боязнью перегрева. При использовании подобных систем обязательно устанавливают температурный датчик. Проще всего в этом отношении со стержневыми матами и саморегулирующимися проводами, защищенными от перегрева.


teplospec.com

отзывы владельцев и советы специалистов как выбрать теплый пол электрический

Выбирая систему для организации основного или дополнительного отопления своего дома, владельцы помещений задаются вопросом: «Как выбрать теплые электрические полы?». Узнать ответ на него помогут простые советы и подробные отзывы о производителях.

Электрические напольные системы обогрева набирают все большую популярность. Из вспомогательного решения для повышения комфортабельности квартир они превратились в полноценный источник отопления для объектов загородной недвижимости. Греющие элементы каждый год модернизируются и совершенствуются. Производители предлагают заказчикам все больше различных мощных отопительных решений, сориентироваться при выборе которых все сложнее. Как же подобрать оптимальную для ваших нужд отопительную конструкцию?

Преимущества электрических теплых полов

  • Универсальность конструкции. Возможность использования в жилых и нежилых зданиях в качестве как вспомогательного, так и основного источника отопления.
  • Не портят дизайн. Все конструктивные элементы скрыты от посторонних глаз, не нарушают целостности и эстетики интерьера.
  • Точность регулировки температур. С помощью термостата можно регулировать температуру в помещении с точностью до 0,1 градуса.
  • Простота монтажа. Некоторые виды систем можно установить самостоятельно, не прибегая к помощи специалистов.
  • Долговечность. При соблюдении правил эксплуатации электрические системы обогрева прослужат не одно десятилетие.

Электрический теплый пол: система, отличающаяся долговечностью

  • Равномерный нагрев. Тепло на поверхности распределяется равномерно, что позволяет полноценно прогреть помещение.
  • Возможность частичного ремонта. В случае выхода теплого пола из строя можно заменить лишь поврежденный участок, не затрагивая целостность других элементов конструкции.
  • Отсутствие дополнительного оборудования. В отличии от водяного пола, для которого потребуется установка котла, для электрического пола не потребуется никаких вспомогательных приборов.
  • Безопасность применения. Температура нагревательного элемента не превышает комфортных и безопасных для человека пределов, что исключает вероятность ожогов.

Виды электрических полов в зависимости от типа нагревательного элемента

По типу используемого нагревательного элемента различают следующие виды электрических напольных систем:

  • Пленочная. Базовым нагревательным элементом служит пленочный слой. Монтаж такой конструкции требует минимум усилий – пленка укладывается под любое современное напольное покрытие, заливка цементной стяжкой не требуется. Подходит для использования под ламинат, паркет, линолеум. Важно лишь соблюдать температурный режим, рекомендуемый производителем, для каждого отделочного материала. Популярностью пользуются 2 варианта исполнения теплого пола:
  1. Углеродная пленка. Лавсановая пленка, между двумя слоями которой проложена сетка из резистивного материала. Выпускается в готовых рулонах, которые можно разрезать на подходящие по размеру полотна. Излучают тепло, преимущественно состоящее из волн инфракрасного диапазона. Такие обогреватели согревают помещение и благотворно воздействуют на весь организм человека, оздоравливая его. Недостатки системы – ее высокая стоимость и вероятность перегрева в зонах с установленной мебелью и техникой.
  2. Биметаллические нагреватели. Конструкция из 2 слоев – сплава алюминия и сплава меди. Также излучают волны инфракрасного диапазона и выпускаются в виде разделенных на небольшие секции рулонов. Подходят для обустройства полов плавающего типа, не монтируются в слой плиточной смеси или цемента.
  • Нагревательные маты. Нагревательный мат – это уложенный змейкой на сетке из капрона тонкий кабель. Готовые изделия комплектуются термостатом и полностью готовы к укладке. Полотно легко режется на куски подходящих размеров, что позволяет использовать систему в помещениях любой формы и площади. Организовать теплый пол из матов можно на любой стадии строительства, даже когда уровень пола уже выведен, нагревающие элементы очень тонкие и не требуют нанесения слоя цемента.

Схема монтажа нагревательных матов теплого пола: с укладкой справится даже новичок

Монтировать конструкцию предельно просто – с задачей справится даже неопытный специалист. Мат можно уложить непосредственно под ламинат «на сухую» или под плитку, предварительно нанеся на нее тонкий слой специального клея. К недостаткам систем относят их довольно высокую стоимость и возможность использования исключительно в качестве дополнительного, не основного, источника отопления.

  • Кабельная. Основой конструкции служит одно- или двужильный кабель. Он укладывается змейкой на металлическую основу монтажной конструкции и покрывается слоем цементной стяжки. Отличается более низкой стоимостью по сравнению с нагревательными матами. Кабель укладывают с разным шагом, обеспечивая поддержку определенной температуры даже в холодных помещениях.

Обустройство системы из кабеля стандартной толщины требует обязательного слоя стяжки, не менее 3 см, поэтому такие полы дольше разогреваются. Тонкий кабель не требует обустройства цементного слоя, сочетает преимущества отопительных матов и кабельных систем. Необходим профессиональный и внимательный подход к монтажу.

Совет. Выбирая подходящую систему с учетом критерия стоимости, рассчитывайте не только цену самого пола, но и затраты на его монтаж и заливку строительной стяжки (если конструкция этого требует).

Кабельная конструкция теплого пола: решение со множеством преимуществ, но требовательное к монтажу

Как правильно выбрать теплый электрический пол

Чтобы определиться с подходящей для вашего дома системой теплого пола, оцените следующие критерии выбора:

  1. Энергопотребление. Каждый из типов элементов электрических полов преобразует электрическую энергию в тепловую с весьма высоким КПД, практически один к одному. Однако, несмотря на заявленную производителем эффективность, следует учитывать и степень утепления вашего помещения. В домах с тонкими холодными стенами потери тепла будут весьма значительны, поэтому расход энергии растет пропорционально увеличению количества циклов включения/выключения. В этом случае стоит выбрать наиболее дорогие и мощные системы, которые окупят себя в процессе эксплуатации.
  2. Назначение. Для стандартных комнат утепленных зданий со стяжкой подойдут кабельные полы, для ванных предпочтительнее использовать стержневые системы обогрева. В помещениях, где стяжку заливать не планируют, целесообразно установить пленочные полы.
  3. Надежность и долговечность. Самыми долговечными признаны кабельные системы, ведущие производители гарантируют до 20 лет бесперебойной их эксплуатации. Стержневые и пленочные полы еще недостаточно протестированы, так как являются относительно новыми продуктами на строительном рынке.
  4. Стоимость. Не стоит выбирать самое дешевое решение, ведь вы покупаете систему на долгие годы. В случае ее выхода из строя придется нарушить целостность напольного покрытия, тратиться на строительные материалы и замену вышедших из строя нагревательных элементов. Лучше сразу довериться проверенным производителям. Популярностью пользуются полы марок REHAU, DEVI, CALEO, UNIMAT и демократичные по ценам решения от Теплолюкс.

Выбирать теплый пол следует ориентируясь на тип помещения, производителя и энергопотребление устройства

Выше были приведены основные важные нюансы, на которые следует обратить внимание при покупке теплого пола. Разумеется, бывают индивидуальные случаи, однако, чаще всего, перечисленных характеристик достаточно, чтобы соответствующее им покрытие служило долгие годы.

Совет. Приобретая системы от проверенных производителей вы получаете не только гарантию качества, но и возможность воспользоваться сервисным ремонтом и обслуживанием.

Современные напольные системы обогрева могут полностью заменить привычные стояки и батареи. Со временем появляются все более мощные и простые в монтаже конструкции, которые меняют привычные представления об организации отопления в квартире и доме.

Видео: Как выбрать электрический теплый пол

remodelo.ru

Как выбрать электрический тёплый пол

Комфортная температура наших квартир напрямую зависит от работы служб ЖКХ. Несвоевременное включение отопления и сбои в подаче тепла заставляют задуматься об альтернативных источниках обогрева жилища. Современное решение этой проблемы – электрический тёплый пол. На как выбрать из всего многообразия тот, что подойдёт именно Вам?

Преимущества электрического тёплого пола

Электрический тёплый пол — безопасный и надёжный источник тепла

У себя дома мы стараемся создать тёплую обстановку – в прямом и переносном смысле этого слова. Поддерживать оптимальную температуру в квартире нам помогает центральное отопление. Однако нередко приходится задумываться об альтернативных источниках тепла. Одним из современных и надёжных способов обогрева помещения является система тёплый пол. Она хорошо зарекомендовала себя и имеет ряд преимуществ:

  • Равномерный нагрев всего помещения. Радиаторы, располагающиеся под окном, не способны поддерживать одинаковую температуру разных участков комнаты. Тёплый пол равномерно прогревает всю площадь, на которой он установлен.
  • Низкая температура нагревательного элемента. В отличие от радиаторов, температура которых достигает 70 градусов, у данного вида отопления она составляет 26–30 градусов.
  • Автономность от служб ЖКХ.
  • Возможность регулировать температуру. При необходимости вы сможете повысить или понизить температуру до желаемого показателя.
  • Визуально не виден. О том, что в квартире установлен тёплый пол будет напоминать лишь терморегулятор на стене.
  • Лёгкая установка. Возможность ремонта. Монтаж под силу осуществить даже новичку, он не требует специальной подготовки и инструментов.

Согласно историческим исследованиям, технологии обустройства тёплого пола применялись ещё во времена Римской империи. Источником тепла служили горячие газы от сжигания дров, которые по системам труб и каналов распределялись под полом и обогревали помещение.

Разновидности

Электрический тёплый пол бывает нескольких видов. Различаются они по типу нагревательного элемента, способу монтажа и цене.

Пленочный инфракрасный пол

Плёночный тёплый пол прости удобен в монтаже

Представляет собой инфракрасную плёнку, изготовленную по специальной технологии, толщиной около 1 мм. С монтажом справится даже непрофессионал. Плёнка просто укладывается под половое покрытие. Не требует цементной стяжки и особого закрепления на поверхности. Это позволяет в значительной мере ускорить ремонтные работы.

Укладка осуществляется под такие виды покрытия, как ламинат, паркет и линолеум. Под плитку такой пол класть можно, но специалисты не рекомендуют этого делать.

Преимущества:

  • Очень быстро нагревается, равномерно распределяет тепло, имеет высокую теплопроводность.
  • Экономит электроэнергию на 20% больше, чем кабельный пол.
  • Очень лёгок в монтаже, его можно установить всего за несколько часов. При необходимости также быстро собрать и уложить в новом месте.
  • Электрические контакты расположены так, что даже если один из участков выйдет из строя, то заметных потерь тепла не последует.
  • Такой пол безопасен в использовании – он не бьёт током, не перемерзает, не горит.

Недостатки (они тоже есть):

  • Достаточно трудно подключить электричество.
  • Необходимо как следует выровнять пол и только после этого стелить плёнку, чтобы не повредить контакты.

Стержневой вариант

Стержневой тёплый пол может использоваться со всеми видами напольного покрытия

Нагревательным элементом служат карбоновые стержни. Они прикрепляются к специальной сетке. В результате получаются своеобразные нагревательные маты. Производители выпускают стержневой пол в виде рулонов. Ширина варьируется от 0,7 м до 1,5 м, а длина достигает 25 м. Параллельная электросхема подключения стрежней позволяет обеспечить бесперебойную работу даже при выходе из строя одного из элементов.

Укладка производится на цементную стяжку. Разрешён к использованию под все виды полового покрытия (ламинат, плитка, линолеум, паркет и т.д).

Преимущества:

  • Отсутствие электромагнитного поля.
  • Подходит под большинство видов напольных покрытий.
  • Параллельное соединение стержней позволяет отрезать кусок необходимой длины.
  • Карбоновые стержни имеют интеллектуальную систему подачи тепла. На более холодных участках температура будет выше, на более тёплых – ниже. Это позволяет добиться равномерного прогрева всей площади.

Недостатки:

  • Установка производится в слой клея или бетона, что осложняет монтаж.
  • Невозможно использовать повторно, так как монтаж является капитальным.

Кабельный тип

Кабельный тёплый пол равномерно прогревает воздух

Согласно своему названию, этот вид электрического тёплого пола в основе своей имеет кабель. Именно по нему пускается ток. Преобразуя электрическую энергию в тепловую, кабельный пол прогревает окружающую его бетонную стяжку.

По количеству теплопроводящих нитей он бывает:

  • одножильный;
  • двужильный;
  • «интеллектуальный» двужильный.

Основным плюсом является возможность варьировать мощность этого тёплого пола. В помещениях, которые не имеют источника тепла (балконы, лоджии), можно установить мощность в 170–180 ватт, а для кухни будет достаточно и 120 ватт. Ещё одно достоинство – низкая стоимость самой системы.

Одним из видов такого пола являются термоматы. Они представляют собой тот же кабель, но закреплённый на сетке. Фиксация кабеля в определённом положении значительно упрощает процесс монтажа. Маты имеют такие же показатели, как и кабельный пол. Если не требуется укладка кабеля определённым образом (например, «улиткой»), то такой вид пола, несомненно, удобней, чем обычный кабельный.

Преимущества:

  • Воздух прогревается равномерно.
  • Стяжка имеет накопительный эффект, по принципу домашней печки, что пресекает теплопотери.
  • Кабельный пол тратит на 20–50% меньше электроэнергии, чем масляные радиаторы.

Недостатки:

  • Нагрев происходит относительно медленно (до +27 C за полчаса), так как сначала должен прогреться бетон.
  • Необходимость делать бетонную стяжку на балконе.
  • На кабельный пол нельзя ставить тяжёлую мебель, так как под ней остаются тёмные следы от перегрева.

Таблица видов электрического тёплого пола и их показателей

Виды электрического тёплого пола на фото

Какой вариант выбрать для разных условий использования

При выборе тёплого пола следует обращать внимание не только на цену, но и учитывать то, где он будет использоваться. Существуют несколько критериев, рассмотрев которые, Вам легче будет определиться с выбором.

Отапливаемость помещения

Если все комнаты в квартире оснащены радиаторами, то тёплый пол для них будет являться дополнительным или альтернативным источником отопления. В этом случае подойдут все виды этой обогревательной системы.

Балконы же и лоджии лишены таких удобств. Поэтому тёплый пол там будет выполнять роль основного источника тепла. Здесь подойдёт кабельный тёплый пол, так как его мощность значительно выше, чем у плёночного. Плёночный тоже имеет высокую мощность, но его нельзя применять во влажных помещениях, если балкон и лоджия надёжно защищены от попадания снега и дождя, то нет противопоказаний для его установки, в противном случае от него придётся отказаться.

Для загородного дома или коттеджа, не имеющего центрального отопления, тёплый пол может быть использован как основной источник тепла. В этом случае следует отдать предпочтение кабельному или стержневому полу.

Влажность помещения

Как уже было упомянуто выше, плёночные полы не рекомендуется использовать в помещениях с повышенной влажностью, таких как ванная, баня, туалет. Современные гидроизоляционные материалы в силах решить данную проблему, но это приведёт к дополнительным тратам.

Кабельные и стержневые полы не боятся влажности и могут быть установлены в любых помещениях, независимо от уровня данного показателя.

Тип напольного покрытия

В таблице указаны типы напольных покрытий, рекомендуемые для различных видов тёплого пола. Но стоит разобраться, как реагируют на проложенный под ними источник отопления различные материалы.

  • Кафельная плитка, камень, керамогранит. Наименее капризные материалы, которые не теряют своих свойств и качеств при любой системе тёплого пола.
  • Линолеум. Этот материал, особенно с флизелиновой подложкой, очень негативно воспринимает термическое воздействие. В очень короткий срок может деформироваться и прийти в негодность.
  • Деревянные полы. Самого тепла дерево не боится. Но перепады температур (если вы будете периодически отключать и включать обогрев) могут пагубно сказаться на его состоянии и вызвать трещины и рассыхание.
  • Ламинат. Отлично переносит тепловое воздействие. Подходит для любого типа электрического тёплого пола.
  • Пластиковая плитка. Совершенно несовместима с системой тёплый пол. Теряет цвет, желтеет, также возможно появление трещин.
  • Ковролин. Специалисты рекомендуют использовать инфракрасный плёночный тёплый пол с этим видом покрытия.

Тёплые электрические полы имеют как свои преимущества, так и недостатки. Но на сегодняшний день практически не существует таких помещений, где нельзя бы было установить тёплый пол. Необходимо только учитывать его особенности и правильно подбирать вид этого источника тепла.

remont-samomy.ru

Теплые электрические полы: монтаж своими руками

В прошлой статье шла речь о теплых водяных полах, а сегодня поговорим о том, как правильно сделать теплые электрические полы своими руками. Ведь среди прочих систем отопления полы с подогревом вызывают особый интерес. Они создают наиболее высокий уровень комфорта как в квартирах, так и в частных загородных домах. Однако многие считают, что монтировать пол с подогревом в квартире, а уж тем более в доме — дорого и сложно. Вот мы с вами и разберемся, так ли это.

Теплые электрические полы обогреваются электрическим обогревателем при помощи кабельной системы. Он более долговечен, легок в управлении и прост при монтаже. Справедливости ради замечу что бывают ещё инфракрасные теплые пленочные полы, но мне они кажутся «несерьезными», поэтому в данной статье их рассматривать не буду, хотя, возможно посвящу отдельную статью и им, если познакомлюсь с ними поближе.

Начну с ложки дегтя — основными недостатками теплого электрического пола считаются возможность нарушения напольного покрытия от резкого нагрева и серьезные материальные расходы на эксплуатацию теплых полов.

Электрические тепловые системы используются не только для обогрева пола внутри дома, но и для ступенек, дорожек возле дома, чердачных перекрытий и даже для труб водопроводной системы. Но повторяю, что монтаж теплых электрических полов вы должны продумать еще перед строительством дома.

Устройство теплых электрических полов

Самыми популярными на сегодняшний день являются теплые полы на основе резистивного кабеля. Они широко используются в квартирах для обогрева полов в прихожих, ванных и других зонах, где постелена керамическая плитка (об укладке керамической плитки есть хорошая статья).

Особенно это актуально для жильцов первых этажей, которые вынуждены бороться с холодным воздухом поступающем сквозь плиту перекрытия из подвала. Существует два варианта обогрева через резистивный кабель: одножильный и двухжильный.

Схема укладки одножильного кабеля теплого пола

У одножильного кабеля жила из нихрома (нихром является хорошим сопротивлением и отлично нагревается при токопрохождении) заключена в термостойкую полимерную изоляцию, облаченная в экранирующую оболочку из стальной фольги или медной проволоки. Эта оболочка дополнительно покрыта изоляцией. С двух сторон этого кабеля выведены холодные концы, которые и подключаются к электросети.

Двухжильный кабель устроен иначе – у него параллельно резистивной жиле проходит холодный питающий провод (иногда его роль может играть экранирующая оплетка).

Двухжильный кабель несколько дороже одножильного, но проще при монтаже, так как его второй конец не нужно возвращать к месту подключения. Но что самое важное – он гораздо меньше создает электромагнитное излучение. Все от того, что поля двух проходящих параллельно проводов – гасят друг друга. Именно из-за этого специалисты рекомендуют использовать только двухжильный кабель, особенно для жилых помещений. Ведь забота о здоровье лежит превыше всего, а вы наверное уже знаете о вредном влиянии электромагнитных полей на человека.

Комплект теплых электрических полов

В комплект теплых электрополов входят:

  • экранированная защита;
  • нагревательные кабели с трехслойной изоляцией;
  • кабель двужильный;
  • монтажная лента;
  • регулятор с датчиком.

Стоимость монтажа всей системы теплого электрического пола составит 30 % от стоимости основного оборудования. Так что здесь придется выбирать — заказать специалистов, либо создать тоже самое своими золотыми руками.

Теплый электрический пол это комфортно

Как правило, нагревательный кабель аккуратно заливается цементно-песчаной стяжкой в 5 см. Для сокращения расхода электроэнергии можно использовать принцип сбережения тепла. Для этого необходимо увеличить слой цементно-песчаной заливки стяжки до 10-15 см. При прогревании пола в ночное время, когда тарифы на потребление электроэнергии чуть ниже, тепло аккумулируется в стяжке. Но для этого придется использовать, в устройстве теплого пола, специальный нагревательный кабель.

Примечание: температура теплого электрического пола может автоматически регулироваться в зависимости от температуры окружающего воздуха — для этого существует термодатчик. Возможность терморегулирования освобождает систему от излишней бесполезной работы, а пользователей – от излишних расходов электроэнергии. Помимо этого терморегулятор гарантирует безопасность при сбоях или замыканий в сети.

Устройство теплого электрического пола  включает лишь несколько действий. Сперва составляется чертеж отапливаемой площади с указанием размещения мест подключений к электросети, датчика температуры, соединительной и концевой муфт и самого нагревательного кабеля.

Дистанция между линиями нагревательного кабеля высчитывается по следующей схеме:

Отапливаемую площадь (м2) умножить на 100 и разделить на длину нагревательного кабеля (м).

К примеру, площадь отапливаемого помещения 16 м2, а длина нагревательного кабеля 80 м. Значит дистанция между его линиями будет выглядеть так – 16 × 100 ÷ 80 = 20 см.

Датчик температуры теплого пола помещают в пластиковую трубу диаметром примерно 16 мм. Один конец которой заглушают, чтобы избежать попадание раствора внутрь. Эту трубу устраивают между линиями нагревательного кабеля с открытой области петли на дистанции 0,5-1 м от стены. Изгиб трубки не должен быть выше 6 см. Для расположения датчика температуры, холодного контактного провода и настенного короба терморегулятора в стене выдалбливается/устраивается ниша.

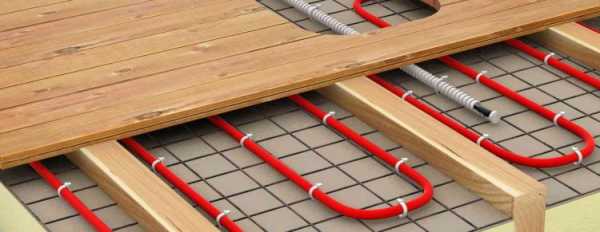

Укладка нагревательного кабеля

Основание под теплый электрический пол очищают, на полу фиксируют монтажную ленту. На нее при помощи специального крепежа (он поставляется в комплекте) закрепляют нагревательный кабель. Обязательно замеряют его сопротивление. Оно должно совпадать с указанным на муфте : от -5 до 10 %.

В заключении необходимо установить шкаф управления: выходы кабелей и труб, реле безопасности, датчики температуры и пр. Но эти работы лучше поручить специалистам-электрикам.

После вышеперечисленных действий нагревательный кабель заливается стяжкой и снова замеряется его сопротивление. Ни в коем случае нельзя подключать нагревательный кабель до полного застывания стяжки. Если в качестве стяжки используется цементно-песчаный раствор, то полное ее застывание происходит только через 3-4 недели. В случае использования самовыравнивающейся смеси, время полного застывания указан в паспорте заводом изготовителем.

После полного застывания пола нагревательный кабель посредством терморегулятора (подробнее о терморегуляторе смотрите здесь) подключается к электрической сети. До намеченной температуры электрический пол должен нагреваться не меньше суток.

Учтите также, ковры или ковролин на теплых электрополах может создать перегрев нагревательного кабеля.

Это слайд-шоу требует JavaScript.

Откуда пришли к нам теплые электрические полы?

В качестве дополнительной информации думаю многим полезно будет узнать. Немногим больше десяти лет назад в Корее на основе нагревательной пленки были созданы ультратонкие теплые полы. Сегодня на нашем отечественном рынке эти полы можно встретить от таких известных фирм как Mirae, Flexel и Caleo. Греющая пленка шириною в 0,5-0,8 м и толщиною в 0,3-0,5 мм, собрана из двух слоев полимера — лавсана и полиэстера. Рассчитана она больше для полов с покрытием из линолеума, ковролина, паркетной доски, ламината.

Между ними располагаются полосы из графитовой пасты, играющие роль резистивных нагревательных элементов (кстати, в пленочных обогревательных полах от фирмы «ССТ» вместо графита используется резистивный металлический сплав). По контуру этого устройства в пленку впаяны два холодных медных кабеля. По ним к нагревательным элементам подается электрический ток. Фирма Caleo разделяет углеродные полосы и медь серебряной сеткой. Это маневр увеличивает срок службы нагревательного устройства. Удельная мощность пленки – 100-240 Вт/м2, все зависит от модели. Производители утверждают, что такой тип электрического подогрева пола способен безотказно работать аж до 50 лет.

Видео-инструкция монтажа теплого электрического пола

Посмотрите также это видео в котором пошагово показывается как делать такой пол.

А у меня пожалуй все по этой теме, а вы будьте добры поделитесь ею со своими друзьями в сети/интернете, уверен, она кому нибудь пригодится. Забегая вперед скажу, что следующая статья будет про отделку фасада натуральным камнем. Всем пока, и хорошего вам монтажа теплых полов. И мой низкий поклон всем кто поделился статьей.

odnastroyka.ru

РубрикаПол

Добавить комментарий
