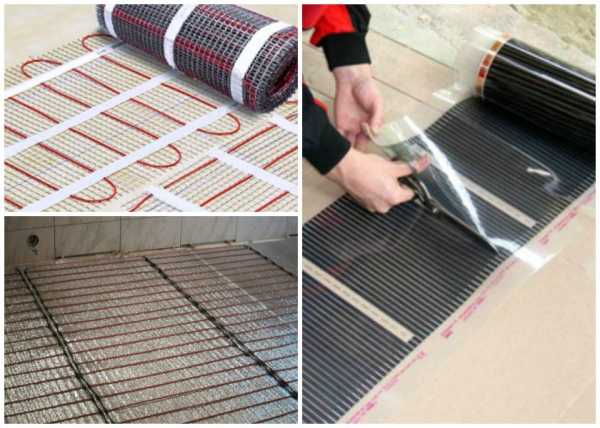

Разновидности электрического тёплого пола

Существует три основных вида теплого электрического пола:

• Стержневой
• Плёночный
• Кабельный

Каждый тип имеет свои положительные качества, которые стоит знать.

Преимущества стержневых систем

• Самый высокий показатель экономичности
• Универсальны в монтаже
• Более высокая в сравнении с другими видами полов надёжность
• Преимущества кабельных теплых полов:
• Устройство такого теплого пола хорошо подходит для любых конфигураций помещений
• Накопительный эффект тепла
• Отличная сопротивляемость механическим повреждениям

Преимущества плёночных теплых полов

• Более высокая экономичность, нежели у кабельных (но всё ещё меньше, чем у стержневых систем)
• Возможность мгновенного запуска по завершению установки
• Не сушат помещение, оставляя влажность воздуха почти неизменной
• При выходе из строя одного из участков пола система продолжает функционировать

Конвекция или инфракрасный тип обогрева?

Системы подогрева пола также отличаются и по типу обогрева. В случае с конвекционным обогревом, который используют кабельные системы теплых полов, нагрев направлен на стяжку пола, от которой тепло передаётся на напольное покрытие, а затем в воздух над ним.

Из школьного курса физики каждый знает, что тёплый воздух поднимается вверх, что и происходит в случае с конвекционным обогревом.

После того, как тёплый воздух поднялся наверх, он охлаждается и снова опускается вниз, таким образом завершая цикл обогрева. Тепло в помещении в этом случае становится именно от прогретого воздуха.

При наличии определённого опыта и навыков, монтаж кабельного тёплого пола своими руками вполне возможен.

Что же касается инфракрасного типа обогрева, его монтаж производится прямо под напольное покрытие. Монтаж системы ИК-обогрева довольно прост, и при наличии инструкции для установки такого теплого пола установить его своими силами не составит труда.

В первую очередь инфракрасный нагрев прогревает покрытие пола, предметы и людей, находящихся в помещении, и уже затем от них нагревается воздух.

Скорость нагрева в этом случае будет гораздо больше, чем от кабельного теплого пола, однако максимальная температура прогрева помещения будет несколько ниже, чем в сравнении всё с тем же кабельным тёплым полом.

Этот небольшой минус, впрочем, легко перекрывается экономией затрат на электроэнергию, позволяя сократить расходы на неё до 60%.

Ещё несколько советов по выбору

Если в помещении планируется косметический ремонт и установка системы прогрева полов, то целесообразнее всего будет отдать предпочтение плёночным теплым полам, так как остальные системы требуют затрат на новую стяжку пола.

Кроме того, такой выбор не поднимет уровень пола, съедая драгоценные сантиметры пространства.

Однако стоит помнить, что такие полы особо восприимчивы к нагрузке в виде громоздких шкафов или бытовой техники, поэтому их монтаж лучше производить на открытых участках помещения.

Стержневые же и кабельные системы наиболее предпочтительны для установки при капремонте. При этом стержневые лучше брать, если до конца ремонта неизвестна точная планировка мебели в доме или квартире.

При выборе же кабельных систем внимание стоит уделить такому параметру, как тип кабеля. Двужильный кабель гораздо легче подключать, а уровень его ЭМИ намного ниже, чем у одножильного, однако цена его достаточно высока.

Специалисты советуют при установке любого типа теплого пола использовать специальное покрытие, повышающее уровень термоизоляции пола, а также устанавливать специальные регуляторы и программаторы, позволяющие расширить функционал системы и оптимизировать её работу.

Фото советы как выбрать электрический теплый пол

electrikexpert.ru

Электрический теплый пол — комфортная температура круглый год (25 фото)

11.10.2017

Теплый пол электрический в настоящее время пользуется повышенным спросом. Он дает возможность создать в помещении теплую и уютную обстановку. Центральное отопление не всегда дает возможность поддерживать в квартире нужный температурный режим. Приходится прибегать к альтернативным вариантам решения проблемы. Система теплый пол электрический – это популярное ныне решение, которое имеет большое количество неоспоримых преимуществ:

• Прогрев всего помещения осуществляется равномерно. К сожалению, радиаторы не всегда могут прогревать каждый участок в квартире или доме. Теплый пол способен прогреть всю площадь, которую он занимает.
• Нагревательный элемент отличается регулируемой комфортной температурой. Температура данного носителя находится в пределах 26-30 градусов.
• Данная система является полностью автономной. Она не зависит от ЖКХ, а значит, является бесперебойным источником тепловой энергии.
• Температура системы отопления поддается регулировке. Вы сможете без труда установить требуемый комфортный температурный режим.
• Система располагается под напольным покрытием незаметно. Вы можете установить теплый пол под плитку или паркет, и вы будете ощущать только тепло, а о наличии данного изобретения будет свидетельствовать только терморегулятор, расположенный на стене.
• Система легко устанавливается в короткие сроки, является надежной, а если произойдет поломка, то ее можно будет без труда устранить даже самостоятельно.

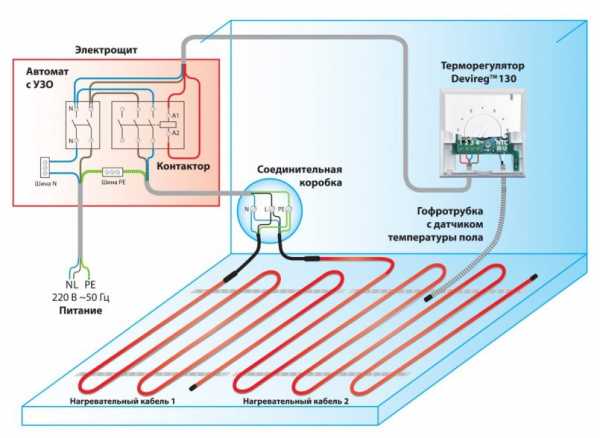

Теплый электрический пол отличается легкостью управления. Управление системой осуществляется при помощи терморегулятора.

Устройство помогает контролировать температуру нагрева полов и воздуха. Основные датчики внутренние. Они монтируются под стяжку. С помощью вспомогательных датчиков проводится регистрация температуры воздуха.

Основным компонентом терморегуляторов выступает термостат. Он отвечает за регулировку работы отопительной системы. Термостаты различаются в зависимости от способа расположения датчиков. Кроме того, термостаты могут быть оснащены разнообразными дополнительными опциями. Процесс управления системой простой и не вызывает у человека дополнительных сложностей.

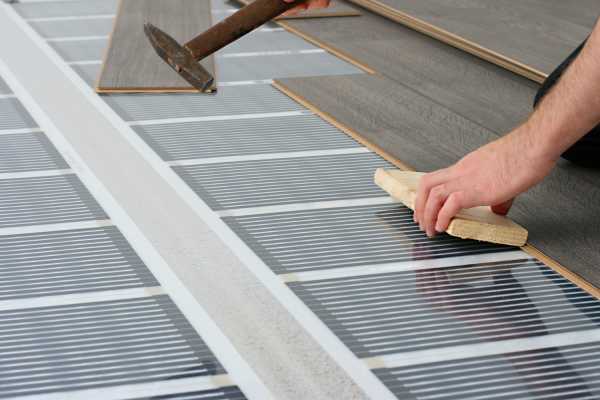

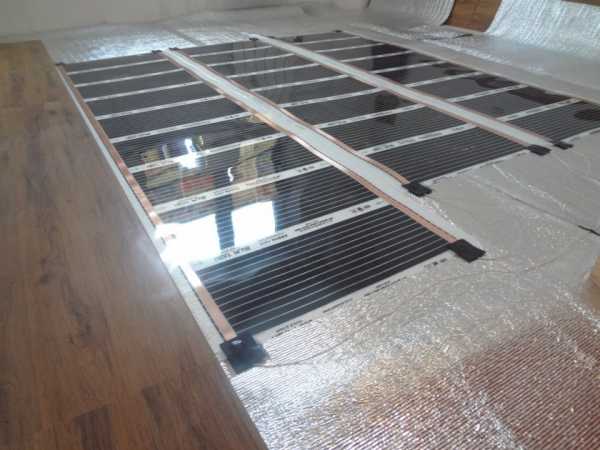

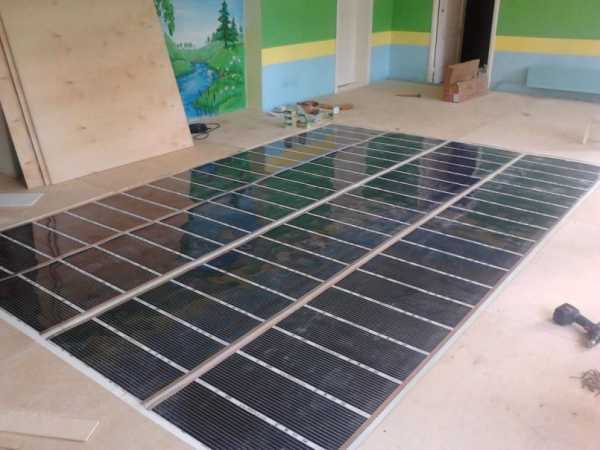

Пленочный электрический теплый пол

Электрический теплый пол в деревянном или каменном доме изготавливается в нескольких вариантах. Они отличаются друг от друга по стоимости, используемому нагревательному элементу, особенностям монтажа. Пленочный вариант изготавливается в виде инфракрасной пленки, толщина которой составляет 1 мм. Он подойдет для плитки, ковролина, паркета или ламината.

Установка системы не нуждается в наличии цементной стяжки. Также не потребуется проводить особую фиксацию к поверхности. Такая технология монтажа помогает значительно сократить временные потери.

Укладываться теплый пол может под различные покрытия: паркет, ламинат, линолеум, плитку. Пленочный вариант электрического теплого пола под плитку нагревается за короткие сроки равномерно. Это экономичный вариант по сравнению с другими. Установить систему можно за несколько часов.

Благодаря особому способу установки контакта при выходе одного элемента из строя вы не будете ощущать тепловые потери. Использование данной системы является совершенно безопасным. Он не ударит током и не загорится. Для установки пленочного электрического пола необходимо заняться выравниванием поверхности. Это необходимо для того, чтобы контакты не были повреждены.

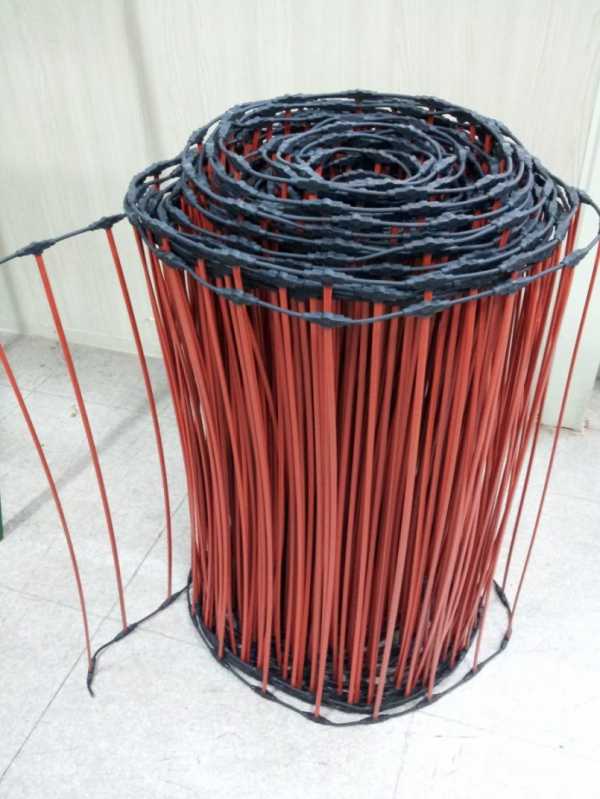

Стержневой способ установки теплого пола

Электрический теплый пол под ламинат или паркет может быть стержневого способа исполнения. Выпускается стержневой пол в виде рулонов. Ширина их различна: 0,5 – 1, 7 мм. Длина рулона достигает 25 метров. Карбоновые стержни монтируются к специальной сетке. В результате образуются нагревательные маты. Если использовать параллельную схему подключения стержней, то можно получить бесперебойный источник энергии. Если какой-то элемент сломается, то пол по-прежнему будет оставаться теплым.

Укладывается данная система под стяжку. Этот вид теплого пола можно смело применять под все типы покрытий. Данный вариант электрического теплого пола под плитку или ламинат имеет много преимуществ. Он не имеет электромагнитного поля, надежный, безопасный. От рулона, благодаря карбоновому соединению, вы сможете отрезать любой кусок. Система подачи тепла является автоматической. Монтаж стержневого пола является капитальным. В связи с этим его не получиться использовать еще раз.

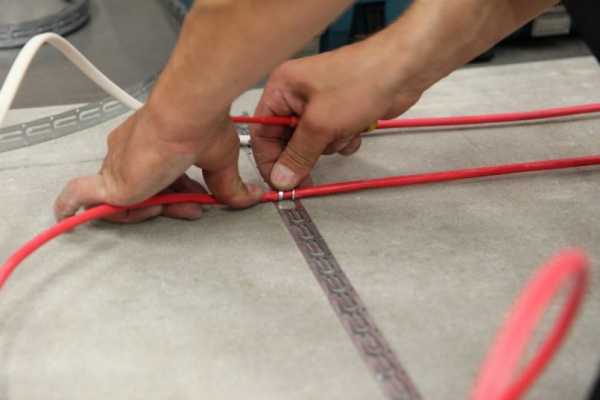

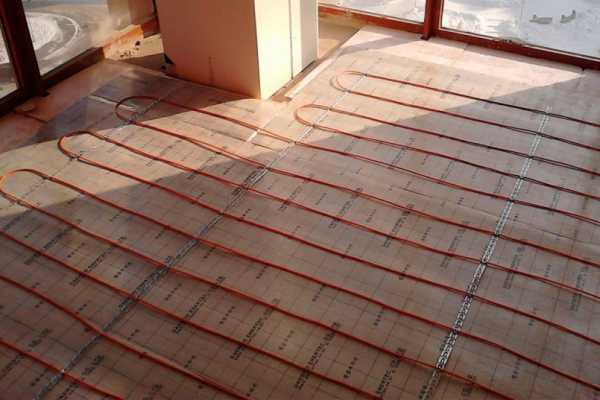

Кабельный тип подключения

Подключение электрического теплого пола по кабельному типу также имеет большое количество неоспоримых достоинств. Подходит для камня, ламината, плитки. Нагрев воздуха в помещении осуществляется равномерно. Тепловые потери сводятся к минимуму, так как стяжка отличается наличием накопительного эффекта.

Нагрев такого вида пола является более медленным, потому что должен быть выполнен предварительно нагрев бетона. Также лучше не использовать чрезмерно тяжелую мебель. После могут оставаться следы перегрева.

Мощность данного вида пола можно без труда варьировать. Он может быть одно- двухжильным и интеллектуальным. В основе конструкции лежит кабель. Производится преобразование электрической энергии в тепловую. За счет этого осуществляется нагрев бетонной стяжки. Данная система отличается более приемлемой стоимостью по сравнению с другими вариантами.

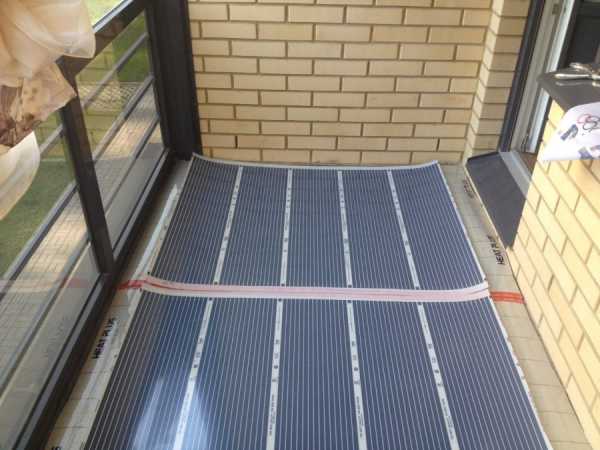

Теплый пол для балконов и загородных террас

Вариант пола необходимо подбирать в зависимости от условий эксплуатации. Практически все помещения имеют в составе своей конструкции радиаторы. В связи с этим теплый пол применяется в качестве дополнительного источника энергии. Для таких помещений подойдут практически все виды теплого пола.

Такие помещения, как лоджии и балконы не имеют радиаторов. Электрический теплый пол на балконе должен выполнять функцию ведущего и единственного источника тепла. Для балкона целесообразно кабельный вариант.

Теплый пол электрический кабельный по сравнению с другими вариантами имеет более высокую мощность. Пленочный вариант теплого пола на лоджии, бесспорно, тоже отличается высокой мощностью. Но его не рекомендуется использовать во влажных помещениях. Теплый электрический пол в ванной должен быть только кабельным.

В загородных домах система теплый пол нередко применяется в качестве основного источника тепла. В данном случае целесообразно отдавать предпочтение кабельному и стержневому варианту.

roomplan.ru

Виды теплых полов: делаем правильный выбор

Существует множество мнений о том, где и когда впервые начали использовать технологию отопления жилищ посредством нагрева пола или иных строительных конструкций. Все более древние, указывающие на неё артефакты, археологи продолжают находить по всему миру. К примеру, в северном Китае была распространена система отопления под названием «кан». Она представляла собой печь с дымоходами, размещавшимися под низким лежаком. В Корее придумали более совершенную разновидность канального-печного обогрева – «ондоль», распределявшую тепло уже полностью под всей поверхностью пола помещения. Схожие виды теплых полов были обнаружены и в Швеции (IV век до н.э.), а также в городище Акарим (III век до н.э.), находящимся на территории Челябинской области. Позже подобная «русская» система отопления использовалось для обогрева Грановитой палаты.

Однако наибольшую известность у современников получила римская тепловая система – «гипокауст».  Она состояла из печи, вынесенной за пределы жилых помещений, из которой смесь дыма и тёплого воздуха поступал в каналы внутри стен и в пространство подпола. Следует отметить, что все перечисленные способы обогрева являлись достаточно дорогостоящими как в устройстве, так и в эксплуатации. Поэтому, например, даже у зажиточных граждан Рима «гипокаустом» отапливалась только часть жилых помещений.

Виды современных теплых полов

Прогрессивные технологии сделали доступным отопление помещений через подогрев напольных покрытий. Какие бывают тёплые полы (ТП)? Наиболее распространенными стали следующие разновидности:

• водяные – часто являются одним из элементов основного (рабочего) обогрева дома;
• электрические – выступают в виде отдельных энергетических систем. Нередко применяются в качестве локальных подсистем для повышения комфорта пользователей.

В свою очередь, основные виды теплого пола классифицируются по типам нагревательных элементов или используемых для них материалов. Каждый из подвидов имеет свои достоинства и недостатки, а также рекомендуемую область наиболее эффективной эксплуатации.

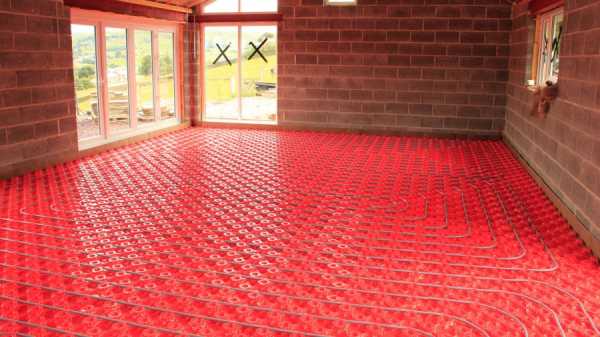

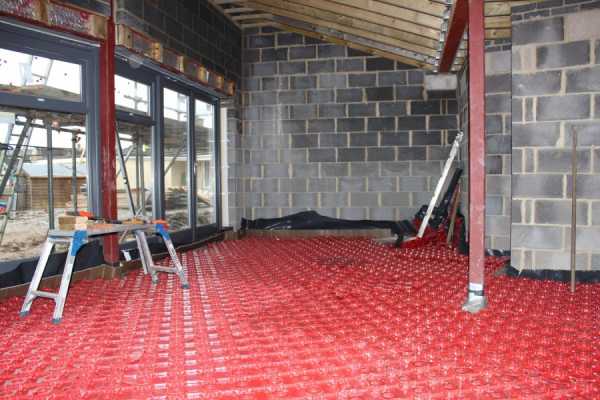

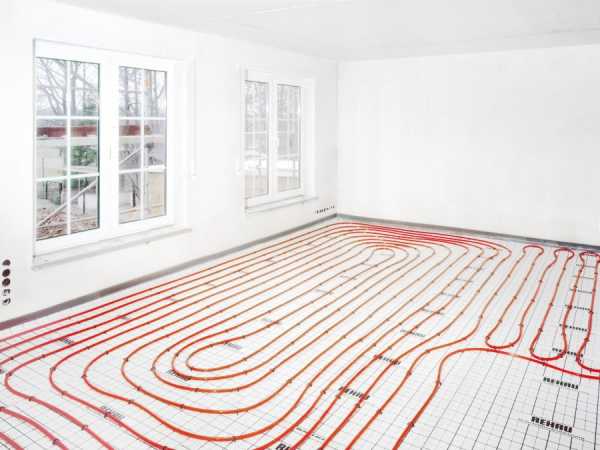

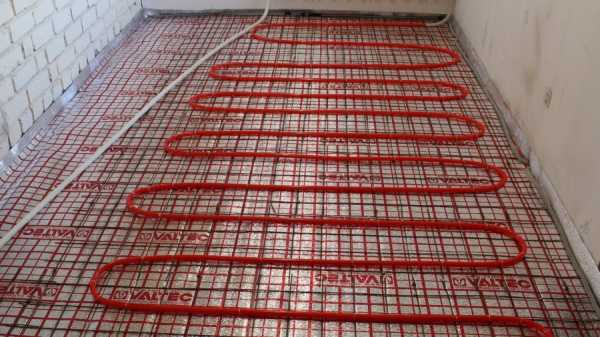

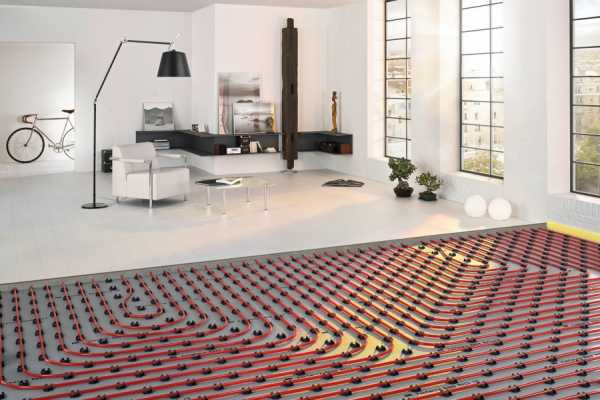

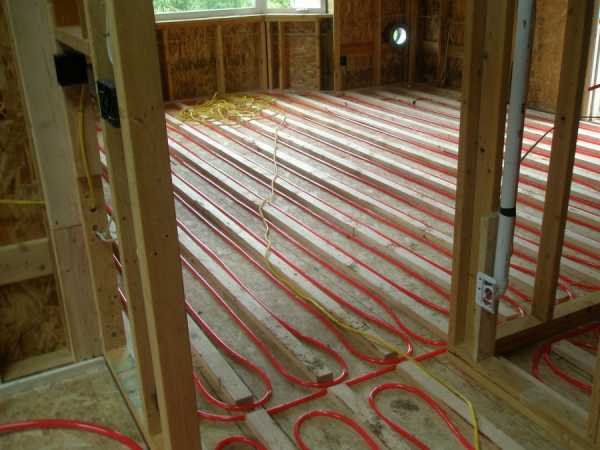

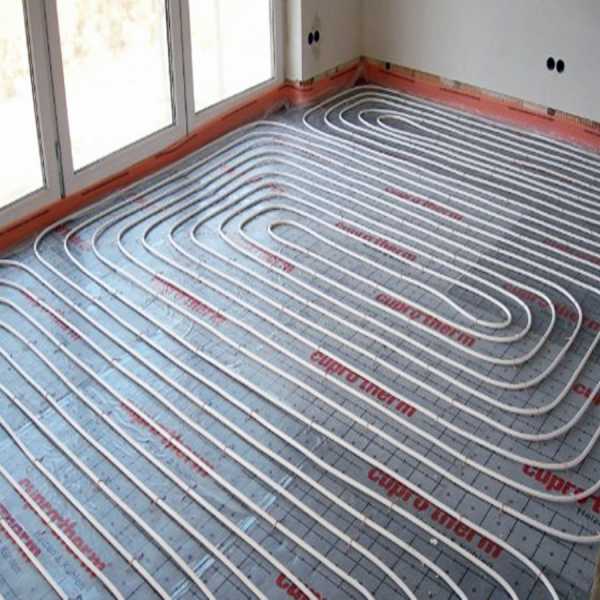

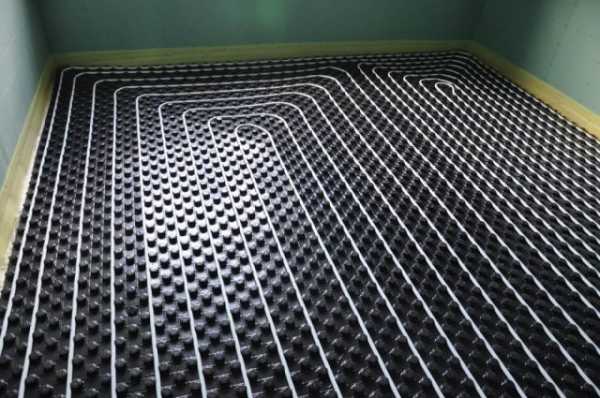

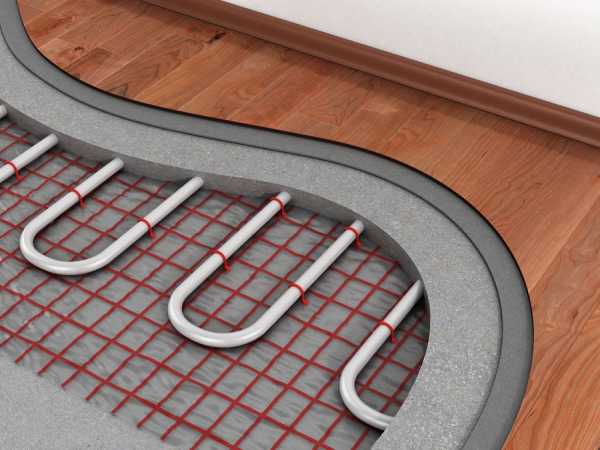

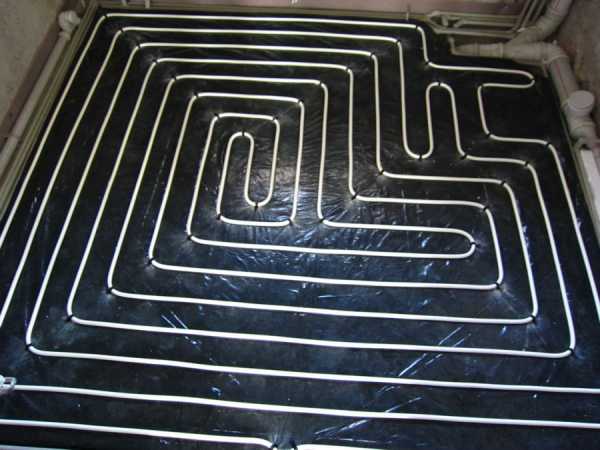

Разновидности тёплых полов с жидкостным теплоносителем

Современные теплые полы с жидкостным теплоносителем способны поддерживать в помещениях заданный уровень температуры, при этом лишь слегка прогревая напольное покрытие. Такой способ отопления называется термостатический.  Подключение трубопроводов рабочих контуров к котлам отопления выполняется через клапанную арматуру в составе смесительно-регулировочных узлов и коллекторных блоков, оборудованных циркуляционными насосами. Подобная комплектация НСУ (насосно-смесительного узела) способствуют тому, что температура подаваемой в систему жидкости не превышает 45°С.

В зависимости от материала трубопровода различают следующие разновидности теплого пола:

Медь

Считается одним из наиболее подходящих материалов для создания водяного теплого пола. Основные преимущества в ее высокой прочности и долговечности. Материал слабо подвержен коррозии, особенно при применении современных методов гальванической обработки.  Хорошо выдерживает значительные механические воздействия, в том числе и внутреннее давление. Имеет широкий диапазон рабочих температур от -100°С до +250°С, а при замерзании теплоносителя внутри, трубы не растрескивается.

Важно! В процессе эксплуатации ТП из медного трубопровода не рекомендуется сливать воду.

Медный трубопровод имеет также некоторые технические и экономические ограничения:

1. Нельзя в одной системе отопления сочетать стальные и медные трубы, это может спровоцировать реакцию электрохимической коррозии.
2. Процесс монтажа длителен, трудоемок, требует высокого уровня мастерства. Осуществить укладку самостоятельно не представляется возможным, так как для неё требуются дорогостоящие профессиональные пресс-машины.
3. В качестве теплоносителя нельзя использовать воду с кислой или щелочной средой. Она способна сократить срок службы трубопровода почти вдвое.
4. Что касается высокой стоимости материала, то необходимо учитывать длительность его эксплуатации, которая может превышать 50 лет. Такой срок способен полностью окупить первоначальные расходы.

Медь рекомендуется использовать для создания небольших зон повышенного комфорта в зданиях с периодическим проживанием, для которых существует риск замораживания системы отопления. В качестве настила целесообразно использовать сухие системы реечного, полистирольного или модульного типов.

Металлопластик

Современный композитный материал, состоящий из нескольких слоев – внешнего и внутреннего из сополимеров пропилена либо полиэтилена, а также армирующей прослойки из алюминиевой фольги. Имеет отличные эксплуатационные характеристики:

• долговечность до 45-50 лет;
• полную устойчивость к коррозионным процессам;
• невосприимчивость к отложению и нарастанию минеральных образований;
• биологическую инертность – материал не выделяет патогенных и канцерогенных веществ, не вступает в реакцию с примесями растворёнными в воде;
• химическую стойкость. В системе отопления можно использовать большинство целевых химических присадок к теплоносителю или готовых антифризов;
• небольшой вес, а также наличие широкого ассортимента фитингов позволяют осуществлять монтажные работы самостоятельно. При этом можно обходиться подручными или доступными для недорогой аренды инструментами;
• высокий коэффициент шумопоглощения.

Тем не менее, металлопластик требует определенной наработки монтажных навыков и аккуратности в работе. Иначе, в процессе его эксплуатации, после многочисленных циклов нагрева и охлаждения, высок риск ослабления фитингов. Поэтому, при обустройстве этого вида тёплого пола, та часть трубопровода, которая закрыта бетонной стяжкой, должна быть цельной (не иметь стыков). Также для него существует ограничение по максимальной температуре. Диапазон рабочих температур металлопластика — 10°С… + 95°С. Допускается кратковременный нагрев материала до +110°С.

Металлопластик рекомендуется использовать для создания как полноценной системы отопления при помощи ТП, так и формирования зон комфорта со значительной площадью.

Полипропилен

Несмотря на свои высокие эксплуатационные показатели и доступную стоимость полипропиленовые трубы редко применяются при монтаже теплых полов. Причина заключается в их жесткости. Радиус изгиба неармированной трубы Ø 16 мм (диаметр преимущественно устанавливаемого в ТП материала) составит не менее 8-9 её диаметров. То есть, чтобы получить изгиб без заломов, повороты  тепловых контуров будут иметь минимальные радиусы от 128 мм (помним, что угловые фитинги в стяжку ставить нельзя). В большинстве случаев этого совершенно недостаточно для укладки трубопровода с высокой плотностью, способную обеспечить расчётную тепловую мощность.

Полипропилен рекомендуется использовать в качестве материала для системы ТП только в случае крайней необходимости и только в тех помещениях, которые не будут подвергаться воздействию отрицательных температур.

Сшитый полиэтилен (REX)

Этот материал получил широкое распространение сравнительно недавно. Тем не менее, он демонстрирует довольно высокие эксплуатационные качества:

• диапазон рабочих температур 0…+95°С, кратковременно выдерживает до -50°с…+150°С;
• температуру плавления 150°С, возгорания – 400°С;
• деформационную упругость, которую отдельные продавцы называют «молекулярной памятью» для усиления информационного эффекта. Суть её заключается в том, что деформированный материал под воздействием граничных температур восстанавливает свою первоначальную форму. Поэтому, для исправления случайного залома, достаточно направить на поврежденное место струю горячего воздуха, например, из строительного фена;
• высокую устойчивость к внутреннему давлению и гидроударам;
• пластичность – труба REX хорошо гнется без вспомогательных приспособлений не повреждаясь. Радиус поворота составляет 4-5 диаметров;
• не подверженность химической и биологической коррозии;
• отсутствие токсичности и канцерогенных выделений как в процессе монтажа, так и во время эксплуатации.

Важно! Сшитый полиэтилен довольно чувствителен к ультрафиолетовому излучению. Хотя для смонтированного ТП это не так уж и важно, однако, этот факт необходимо учитывать во время его хранения.

Общие достоинства и недостатки водяного теплого пола

Достоинства:

• Возможность равномерного прогрева всего помещения или создание особых зон комфорта в местах наиболее частого пребывания людей.
• Экономичность обогрева больших площадей, низкие эксплуатационные расходы.
• Можно укладывать по всей площади помещения, так как отсутствует опасность перегрева в закрытых зонах – под мебелью, коврами, напольными предметами интерьера.

Недостатки:

• Довольно сложный и долговременный монтаж с наличием «мокрых» процессов.
• Необходимость использование цементно-песчаной стяжки, которая может «съесть» до 15-20 см высоты помещения.
• Ощутимая инертность управления температурными параметрами микроклимата.
• При протечке теплоносителя — в случае использования некачественных материалов, нарушений технологий сборки, форс-мажорных ситуациях — возникает необходимость в очень трудоемких и дорогостоящих ремонтных работах.

Виды теплых электрических полов и их характеристики

На сегодняшний день широко применяются четыре вида электрических теплых полов:

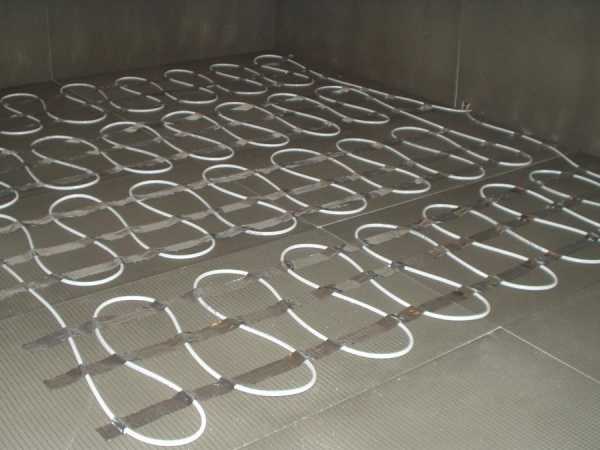

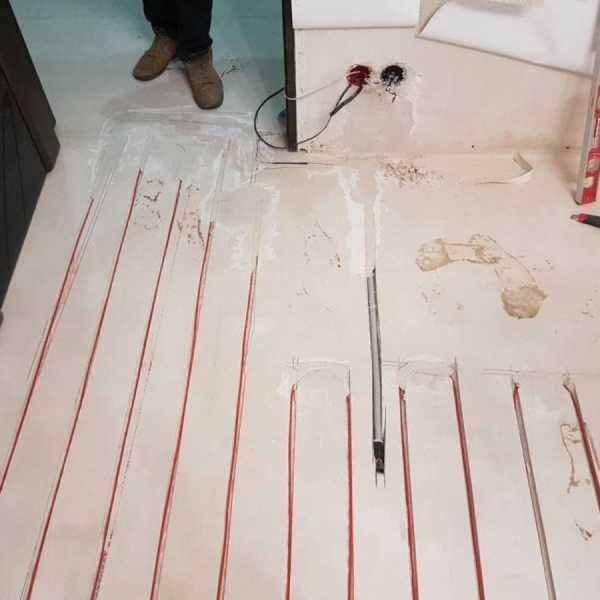

Греющий кабель

Один из наиболее ранних видов тёплых полов в квартиру. Его инсталляция осуществляется в бетонную стяжку толщиной не менее 5 см. В качестве напольного покрытия, чаще всего, используется керамическая плитка.

Существует несколько разновидностей греющих кабелей. Наиболее доступный по стоимости – резистивный. Особенностью его использования является категорический запрет на укорачивание линии. Если отрезать часть проводника, то его общее сопротивление снизится, что приведет к возрастанию протекающего через него электротока, к перегреву и быстрому выходу из строя токопроводящих жил.

Резистивный кабель производят в двух исполнениях – одножильном и двужильном. По принципу действия они не отличаются, но двужильный более удобен для монтажа, так как подключается с одного конца, а на другом заглушен.

Усовершенствованной разновидностью резистивного двухжильного нагревателя является зональный кабель. У него между двумя токонесущими жилами размещаются спиральные резистивные элементы, имеющие одинаковую мощность. Такой кабель можно нарезать мерными частями (по зонам) в специально отмеченных местах.

Общие достоинства и недостатки кабельных ТП

Преимущества:

• Наиболее доступная стоимость из всех разновидностей теплого пола на электрических термоэлементах.
• Полная свобода в расположении термоэлемента на основании.
• Аккумулирует небольшое количество энергии (за счет толстой стяжки), продолжая некоторое время после отключения отдавать тепло в помещение.

Недостатки:

• Существенно снижает электробезопасность помещения.
• При обустройстве греющей плиты не обойтись без «мокрых» процессов – заливки песчано-цементной стяжки.
• Небрежность или отсутствие опыта во время монолитных работ могут привести к образованию воздушных карманов вокруг кабеля. В таких местах возможен перегрев проводника и выход его из строя.
• Недопустимо размещать нагреваемой зоной мебель – под ней кабель также перегревается, со всеми вытекающими из этого последствиями.
• Старые модели греющих кабелей вырабатывали значительное количество электромагнитного излучения, поэтому при покупке убедитесь, что продукция имеет сертификат качества ISO 14000.

Резистивные кабели отлично подходят для подогрева в ванных, кухонь, балконов, хозяйственных, а также прочих вспомогательных помещениях.

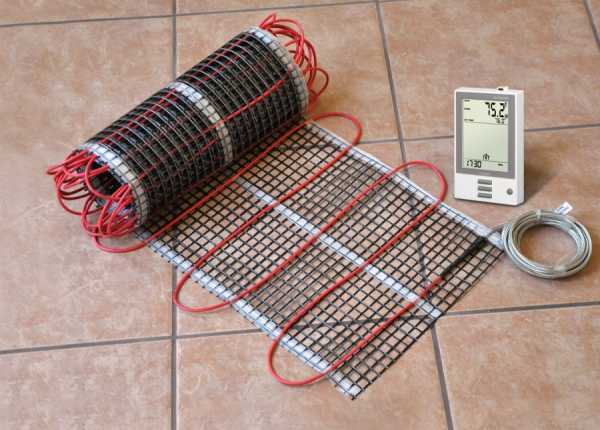

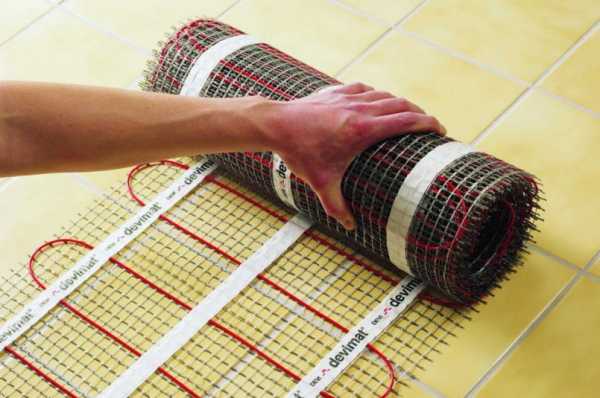

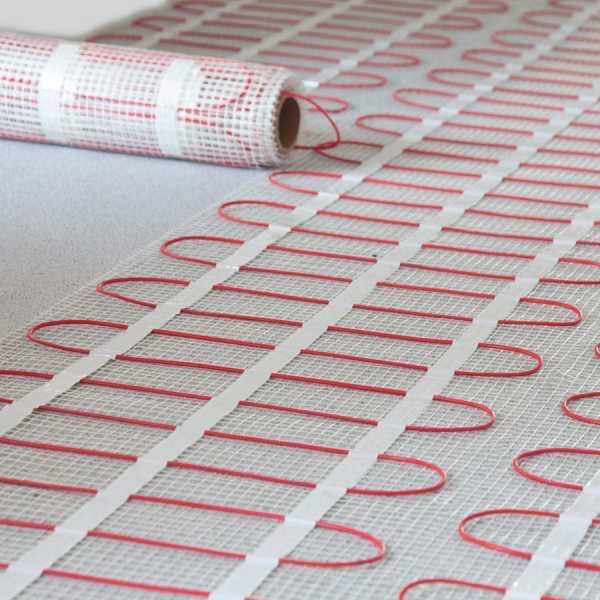

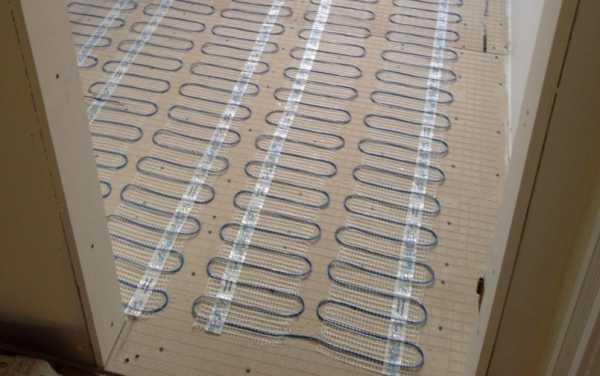

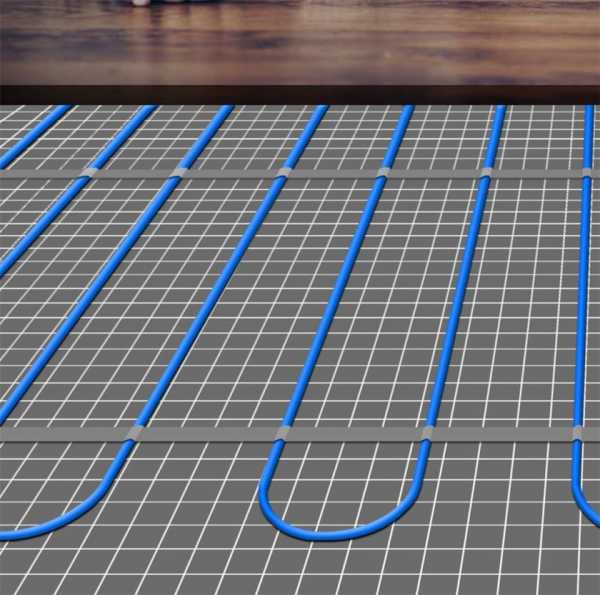

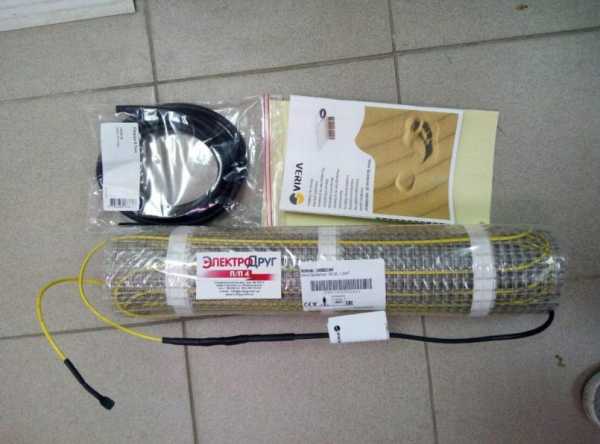

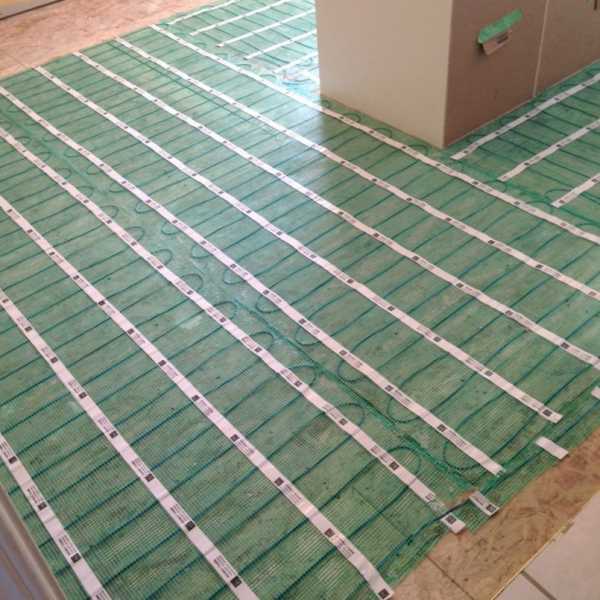

Термоматы

Под этим названием реализуются две разновидности изделий абсолютно различные по принципу действия – конвекционные и инфракрасные.

Конвекционный мат является усовершенствованным вариантом резистивного кабеля, который закреплен на сетчатой основе, выступающей армирующим слоем при тонкослойной песчано-цементной заливке. Кроме этого, допускается монтаж керамической плитки непосредственно на мат. В этом случае толщина греющего покрытия теплого пола не будет превышать 2 см.

Инфракрасные карбоновые маты представляет собой углепластиковые стержни, закрепленные с двух сторон на энергонесущих кабелях. Система осуществляет нагрев, излучая инфракрасные волны в диапазоне 8…14 мкм. Укладывается в песчано цементную стяжку толщиной не менее 3 см, а также непосредственно в утолщенный слой плиточного клея. При этом требуются высокие профессиональные навыки монтажа.

ИК пленочное покрытие

Более совершенная разновидность нагревательного элемента для тёплого пола. Нагрев выполняется посредством ИК-излучения. Монтаж, за некоторым исключением, выполняется в сухую под ламинат, паркет, линолеум и т.п. Различают следующие виды пленочного электрического теплого пола:

• классический – небольшие по площади нагревательные элементы расположены тонкими полосами поперек рулона пленки;
• сплошной – нагревательные элементы значительно шире и занимают практически всю площадь пленки. Такая разновидность имеет высокую эффективность и может быть использовано в качестве полноценной системы отопления для квартиры;
• многослойный – имеет дополнительную защиту от влаги, а его монтаж допускается в тонкослойную песчано-цементную стяжку. Одной из разновидностей многослойного инфракрасного пленочного пола является перфорированная пленка. Перфорация овальных отверстий между нагревательными элементами сделана для лучшей адгезии плитки, укладываемой непосредственно на пленку.

Важно! Перечисленные виды электрических тёплых полов, за исключением инфракрасных карбоновых матов, нельзя располагать под мебелью или другими громоздкими предметами, которые могут вызвать локальный перегрев и выход из строя нагревательного элемента.

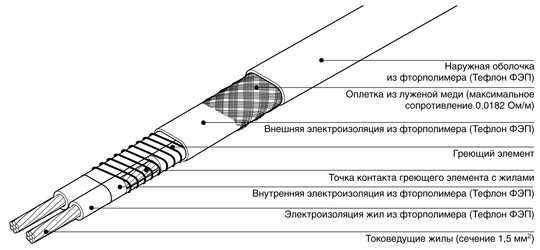

Саморегулирующиеся кабели

Имеют принцип действия, который существенно отличается от резистивных или инфракрасных нагревательных элементов. В нем между двумя токопроводящими жилами расположен слой эластичного углеродно-полимерного материала, обладающего изменяемой величиной сопротивления, на которую влияет температура окружающей среды.  Если кабель (самрег) расположен на холодном участке, то его сопротивление низкое, и через него протекает ток большой величины, преобразующийся в большое количество тепловой энергии. По мере нагрева рабочего проводника, его сопротивление растет, приводя к снижению величины электротока. Поэтому, на заблокированных мебелью участках, где теплоотдача минимальна, интенсивность обогрева может снизиться до нуля.

Кроме того, к достоинствам саморегулирующегося кабеля относится упрощенный монтаж изделия, так как его можно разрезать на куски произвольной длины без снижения эксплуатационных характеристик.

«Самреги» первоначально преимущественно использовались для защиты от перемерзаний трубопроводов, в противообледенительных системах и в промышленности. Но постепенно они начинают применяться и для обустройства теплых полов внутри помещений, так как, несмотря на свою дороговизну, предоставляют определенные преимущества по сравнению с традиционными системами электроподогрева.

Выводы

При выборе технологии тёплого пола необходимо учитывать не только его стоимость, но и особенности установки:

1. Нередко в многоквартирных домах оказывается нежелательным выполнение монтажа тёплого пола в стяжку по причине низких потолков в помещениях. В таких случаях наиболее целесообразно использовать пленочные ТП, несмотря на их более высокую стоимость.
2. Большинство видов нагревательных кабелей и матов на их основе могут монтироваться не только на полу, но и на стенах.
3. Для постоянного подогрева или использования в качестве основного источника отопления, несомненно, лучше устанавливать водяной теплый пол, являющийся наиболее экономным.

https://www.youtube.com/watch?v=RiBDhzF5arE

stroymasterok.com

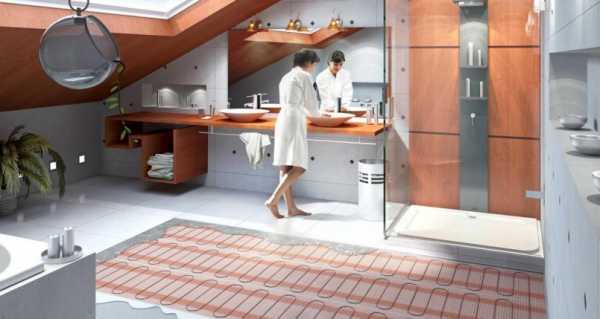

Теплый электрический пол в ванной

Теплый пол в ванной особенно актуален на сегодняшний день. Часто, такую систему нагревания применяют в частных домах, или в больших ванных комнатах, где устилать ковриком весь пол не целесообразно.

Теплый пол прекрасно высушивает помещение, убирает лишнюю влагу, от этого, пребывание в санузле становится более комфортным.

В современных квартирах, где в ванной уложена плитка, именно теплый пол будет отлично согревать помещение. На потолке никогда не образуется конденсат, плесень, грибок.

Используются два типа обогрева полов: электрический пол, водяной.

Чаще всего укладывается пол именно с электрической системой обогрева, так как он очень прост в укладке, использовать его легко, достаточно нажать кнопочку, отведенную на это.

В основе теплого пола лежит инфракрасный каркас, который прикреплен к матам. Сами маты являются базой из фольгированного волокна. С помощью термостата температура пола меняется, ее легко можно задать.

Водяной пол как система обогрева, используется довольно редко. Установка такого пол трудная, потребуется помощь мастера, также, в качестве нагревательной основы должна поступать горячая вода.

Электрический пол так популярен за свою недорогую установку, дешевизну самих материалов, за легкость в использовании. Система подогрева может быть установлена абсолютно в любом помещении, сделать такой пол самостоятельно довольно легко.

Установка теплого пола в санузле необходима, если на стенах постоянно образуется плесень, грибок, конденсат. После его монтажа, помещение становится значительно комфортнее, воздух становится сухим, условий для развития грибка становится меньше.

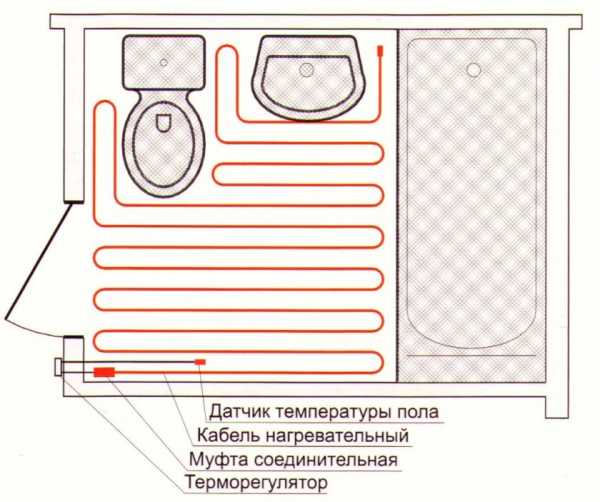

Как делается теплый пол в ванной?

Если вы считаете, что можете самостоятельно установить систему электрического обогрева в комнате, тогда посмотрите несколько  работ мастеров, ознакомьтесь с необходимой инструкцией.

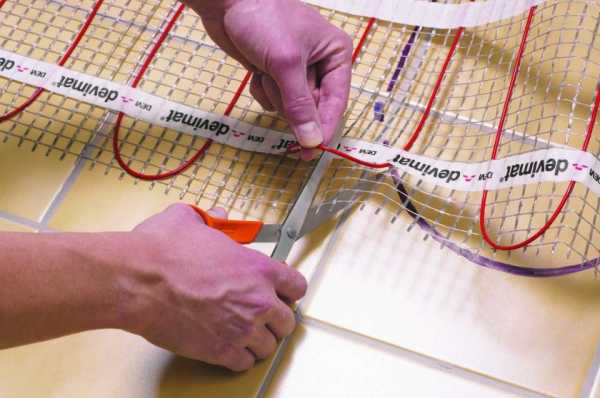

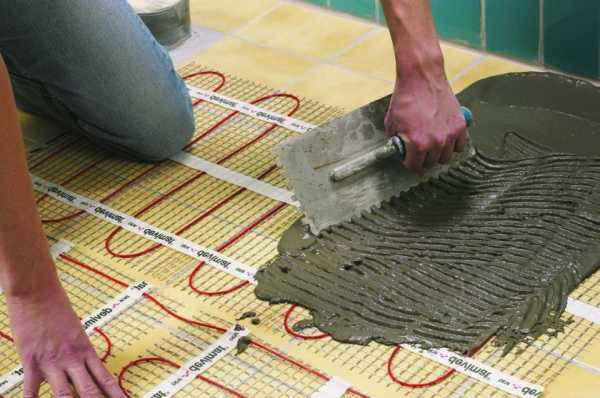

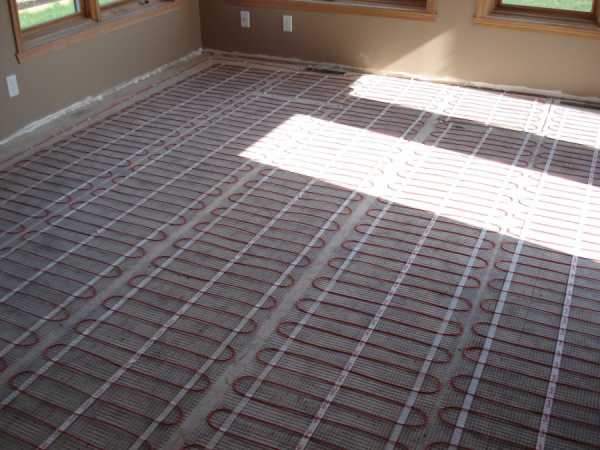

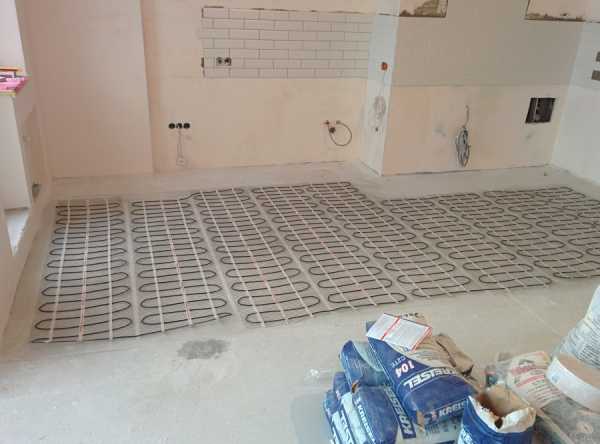

Нагревательные маты, сами по себе устанавливаются под плитку на бетонный пол. Их необходимо прикрепить.  Основа матов — фольга с тканью, к которой прикреплены нагревательные трубы, беспокоиться о них не стоит, так как они хорошо защищены от влаги, замыкания не произойдет.

Для того, чтобы подключить пол сначала нужно каждый мат соединить собой проводом, который подаст электричество.

Для включения пола в розетку хватает обычного напряжения. В нагревательном элементе находится специальный датчик, чтобы задать температуру нагрева пола, нужно воспользоваться терморегулятором.

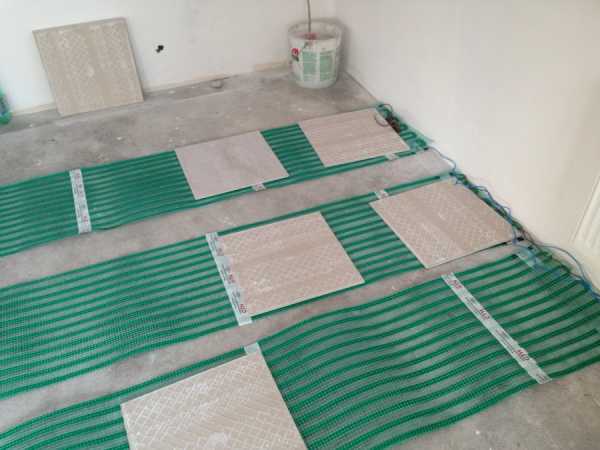

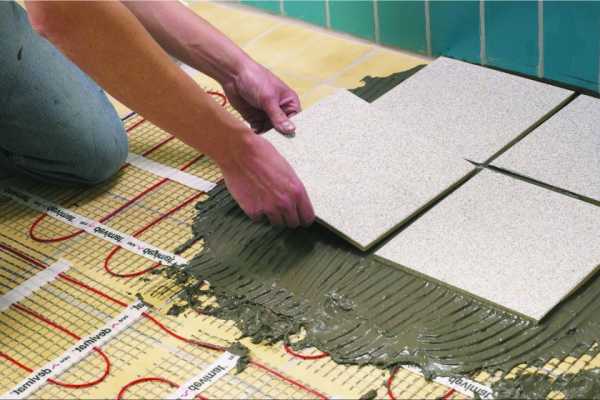

На бетон или старую плитку укладывают сначала нагревательные маты, сверху наносят клеевой раствор, для лучшего сцепления.

Клей должен просохнуть в течение трех дней, после чего можно смело класть плитку. Клей для плитки наносится зазубренным шпателем обычным способом. Провода датчиков скрывают за коробом.

Работать с проводами нужно осторожно, их нельзя гнуть, сжимать. Нагревательные маты должны быть установлены на абсолютно сухой пол. Укладывать теплый пол необходимо на ровную, чистую поверхность. Если все — таки пол имеет незначительные неровности, следует применять цементный раствор для выравнивания.

Перед укладкой теплого пола в ванной можно использовать обычную фольгу, она будет служить дополнительным отражающим элементом.

Сверху, фольгу необходимо покрыть защитным слоем, так как клей  быстро приведет ее в негодность.

Укладывать теплый пол достаточно просто, необходимо соблюдать инструкцию по его монтажу. Всегда приятно заходить в ванную комнату, ощущать тепло под ногами.

Конструкцию можно применять не только в ванной, отделать, к примеру, балкон, кухню, холодный коридор.

Фото теплого пола в ванной комнате

dizajninterer.ru

Теплый пол от отопления — 95 фото технологии укладки и подключения

Для утепления дома и создания комфортной температуры жилища устанавливают напольную систему отопления. Источником обогрева этой системы служит обогрев от центральной системы отопления. Теплые полы от централизованной системы отопления в многоквартирных домах делать проблематично и может грозить административным штрафом при не соблюдении правил установки.

В целях безопасности, низкого давления в отопительной системе, не совсем целесообразна установка теплого пола, так как он не будет отдавать должного тепла. Для многоквартирных домов лучше использовать электрический теплый пол.

Для проектирования и установки системы отопления полов рекомендуется воспользоваться услугами профессионала. Этот вопрос очень серьёзный и требует дополнительных знаний и навыка.

Но так как этот вид обогрева не дешевое удовольствие, материалы и установка стоят очень дорого, часто возникает вопрос, как сделать теплый пол от отопления.

Виды труб

Перед тем как приступить к проектированию, необходимо определиться с выбором материала труб для нагревательного блока. Каждый вид имеет свои особенности и свойства, которые должны учитываться.

Полипропиленовые трубы – не подходящий вид материала, плохая гибкость и необходимость сварки деталей.

Медные или нержавеющая сталь – хороший материал, обладает высокой теплоотдачей, долговечный, но редко используется из-за высокой цены.

Сшитый полиэтилен и металлопластик – самые подходящие трубы, гибкость и хорошая теплопроводность, высокий срок эксплуатации делает самыми востребованными в этой сфере.

Схемы полов

При проектировании предстоящих работ сначала нужно определиться со схемой теплого пола:

Бетонная – на железобетонные полы ложится бетонная стяжка, обеспечивающая максимальную теплоотдачу. Это очень надежный способ укладки, прочное покрытие и не дорогой по цене.

Легкая – сухая система – это на деревянные полы сверху плит ДСП устанавливают тепло распределительные пластины. Достоинство этого метода это быстрота укладки и маленькая толщина, но довольно затратный метод и низкая теплоотдача.

Тонкая – эта система отопления применяется только для маленьких помещений, используются трубы маленького диаметра, что создает большую нагрузку на отопительную систему.

Частный дом

Лучшим решением в частном доме будет водяной теплый пол. Монтаж, заливка, подключение это сложный и трудоемкий процесс, но имеет свои плюсы.

Высокий срок службы, экономичность, возможность отключать и регулировать расход воды, можно отказаться от громоздких радиаторов, независимость от электроснабжения.

Если ваш дом газифицирован тогда самым оптимальным вариантом будет теплый пол от газового отопления. Необходимо только правильно подобрать по мощности газовый котел.

Главной особенностью является наличие встроенного насоса и расширительного клапана, что значительно упрощает схему подключения теплого пола.

При составлении проекта вашего дома необходимо обратить внимание на такие препятствия как:

Высота потолка – толщина теплого пола примерно 12 сантиметров, что приведет к уменьшению высоты комнат.

Дверные проемы – при монтаже важно помнить о дверных проемах и возможности его увеличения либо уменьшении дверного полотна.

Расположение окон – окна ориентированные на север, либо больших размеров потребуют дополнительного увеличения мощности системы.

Перекрытия – вес бетонной стяжки очень большой и должно учитываться состояние перекрытий, и способность выдержать водяной теплый пол.

Эти требования больше подходят для частных домов, чем для многоэтажек. Когда все препятствия решены можно начинать проектировать.

Многоквартирный дом

В домах с радиаторным отоплением так же можно установить теплые полы. Перед тем как приступить к установке, необходимо согласовать этот вопрос с администрацией ЖКХ, а так же в районной теплосети.

Дополнительное врезание в систему скажется на качестве обогрева квартир, подключенных к вашему стояку.  Когда административные вопросы по установке теплого пола решены, и вам утвердили проект, можно приступать к подготовке поверхности.

Перед установкой теплого пола в квартире, необходимо снять покрытие.  Бетонный пол залить цементным раствором и выровнять по уровню. Для предотвращения разрушения стяжки по периметру комнаты наклеивают либо приколачивают демпферную ленту.

Следующий этап это покрытие теплоизоляцией, укладка арматуры на пластиковые направляющие.

На подготовленной поверхности раскладывают трубы. Для укладки труб пользуются двумя способами  – улитка и змейка. Схемы укладки показаны на фото теплых полов от отопления.

Схема улитка более сложна, но чаще используется благодаря более равномерному прогреванию пола. Для избежания протечек используют цельную трубу, которую закрепляют и выводят к распределительному коллектору.

Перед заливкой стяжки систему для проверки заполняют воздухом. Залив бетон выравнивают поверхность и оставляют до полного высыхания, которое длится три-четыре недели.

Если в вашем помещении нет возможности проводить бетонную заливку, профессионалы рекомендуют использовать деревянные модули либо профильные маты для укладки теплообменных пластин.

Для теплых полов лучше всего использовать плитку и ламинат, они обладают хорошей теплоотдачей. Но напольное покрытие, используемое на теплом полу должно обязательно иметь соответствующую маркировку производителя. Если таковое отсутствует, то при нагревании могут выделяться вредные для вашего здоровья вещества.

Подключение пола должно проводиться постепенно. Запрещено сразу включать на полную мощность. Этот процесс требуется проводить 4 дня, плавно поднимая температуру нагрева.

Установка водяного теплого пола дорогое и трудоемкое дело, но создает дополнительный комфорт вашему дому и помогает экономить на энергоносителях.

Фото теплого пола от отопления

Также рекомендуем посетить:

strojka-gid.ru
