Пленочный теплый пол и его установка своими руками

Обогрев дома может осуществляться разными способами – с помощью радиаторов, печей. Однако в последнее время довольно популярными становятся и теплые полы, и больше всего – пленочные. Монтаж их очень прост – его легко произвести, следуя инструкции, – а расход электроэнергии не слишком большой, причем с их помощью можно полностью отапливать помещение. Как правильно устанавливать пленочный теплый пол своими руками – разберемся в статье.

1

Принцип работы

До нынешнего времени более используемыми были водяные и электрические системы. В первом случае под напольным покрытием располагаются трубы, по которым движется вода или антифриз, а во втором предполагается установка электрокабеля. Оба эти варианта не лишены существенных недостатков, которых вовсе не имеет пленочный теплый пол.

Отличается такая система тем, что обогрев происходит благодаря инфракрасным лучам – тепло распространяется в помещении благодаря нагреву различных объектов, самого напольного покрытия в том числе. Сами лучи появляются благодаря карбоновой пасте, которая аккуратно запаяна в пленке. Именно поэтому иначе пленочный пол называют карбоновым.

Как именно работает система? Специальные медные кабели, имеющие серебряное напыление (оно необходимо для предотвращения возгорания), находятся под напряжением, а карбоновая паста преобразует его в инфракрасные лучи.

Такой теплый пол обогревает комнаты благодаря инфракрасным лучам, создаваемым карбоновой пастой



Вся система подключается исключительно с использованием терморегулятора – он позволяет настраивать нужную температуру подогрева вручную.

2

Плюсы и минусы пленочных теплых полов

Такие системы имеют массу преимуществ:

  1. 1. Можно установить систему обогрева не по всей площади пола, а в определенных зонах. То есть вы можете в целях экономии монтировать теплый пол, например, в проходах, около рабочего места или кровати. Электроэнергии будет тратиться меньше и получится потратить меньше на материалы.
  2. 2. Карбоновые системы совсем не сушат воздух в помещении, поскольку действуют лишь на поверхности предметов.
  3. 3. Монтировать такой теплый пол можно в любом помещении – и в жилом, и на кухне, в ванной, в коридоре.
  4. 4. Стоимость всех комплектующих такой системы намного меньше, чем водяной или электрической.
  5. 5. Такие системы не боятся низких температур, так что даже при продолжительном отсутствии людей в доме система никак не пострадает.
  6. 6. Водяные теплые полы предполагают слив теплоносителя, использование насоса, а пленочные системы могут начать работать в любой момент.
  7. 7. Нагреваются такие системы всего за несколько минут.
  8. 8. Простота и скорость монтажа – вы можете несколько раз демонтировать и снова устанавливать покрытие, если это потребуется. Такая работа займет не более одного-двух дней. А вот с другими системами это невозможно.
  9. 9. Установку очень легко выполнить своими руками – вам не потребуются ни определенные навыки, ни специальные инструменты.
  10. 10. Полная безопасность для организма человека.
  11. 11. Толщина пленки – менее миллиметра, так что ее укладка никак не помешает, например, свободному открыванию дверей.
  12. 12. Ширина полотна пленки может быть разной – от 0,5 до 1 м, так что можно легко подобрать подходящий для вашего помещения вариант.

Такие теплые полы абсолютно безопасны для организма человека, не сушат воздух и очень легко устанавливаются



Увы, минусы у такой системы тоже есть, однако их всего несколько:

  1. 1. Зависимость от электричества. В случае частых его отключений система работать, конечно, не будет, а это особенно тяжело в случаях, если помещение обогревается лишь с помощью теплого пола.
  2. 2. Если сверху планируется монтаж мягкого покрытия, обязательно нужно проложить дополнительны слой из достаточно прочного материала – например, ДСП, фанеры. Это заставляет лишний раз потратиться.

Тщательный анализ плюсов и минусов такой системы позволяет оценить целесообразность установки карбонового теплого пола. Отметим, что его плюсы переоценить трудно, а вот минусы можно постараться устранить.

3

Инструкция по монтажу пленочного теплого пола

Все действия, связанные с установкой такой системы, можно разделить на несколько этапов. Подробно рассмотрим каждый из них ниже.

3.1

Закупка необходимых материалов

Для монтажа необходимо приобрести такие комплектующие:

  • пленка с нагревательными элементами;
  • терморегулятор и термодатчики;
  • посеребренные медные провода;
  • светоотражающая подложка;
  • подложка под напольное покрытие.

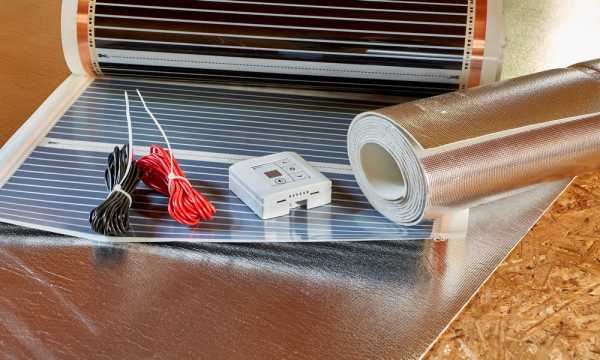

Стоит отметить, что можно приобрести уже готовый комплект, который включает в себя и инфракрасную пленку с медными шинами, и все необходимые провода, и терморегулятор, и иные элементы.

Карбоновый теплый мол можно монтировать под любое напольное покрытие – на комплект и качество работы системы это никак не повлияет. Но обязательно нужно приобрести подложку под покрытие: если вы планируете положить плитку или установить деревянный пол, ламинат, нужно приобрести полиэтиленовую пленку, а если вы монтируете ковролин, линолеум – нужна фанера, как мы и говорили ранее.

Монтировать такую систему можно под любое покрытие



3.2

Подготовка основания

Сначала нужно обязательно подготовить основание, чтобы система работала правильно. В первую очередь нужно очистить его от грязи, пыли, по возможности – пропылесосить. Также нужно сделать отверстие в стене для размещения проводов и терморегулятора.

Основание не должно иметь очень сильных перепадов по высоте, максимально возможные – 3 мм. Это можно проверить с помощью строительного уровня. В том случае, если перепады слишком большие, пол нужно выровнять, например, с помощью самовыравнивающейся смеси, а затем вновь произвести уборку.

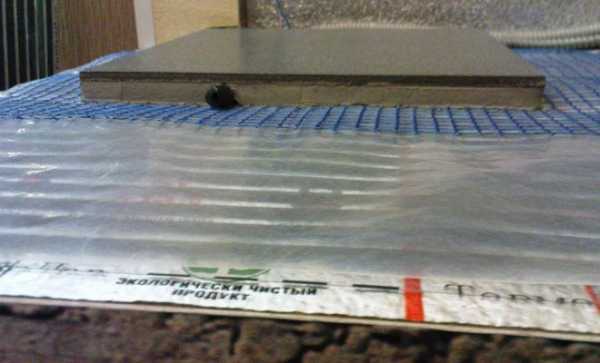

Подготовка основания также включает монтаж гидроизоляционного слоя, а затем – теплоизоляционного, который фиксируется с помощью скотча. Лучше выбирать те материалы, которые рекомендует производитель теплого пола. Стыки скрепляют монтажным скотчем.

Укладывать эти слои нужно обязательно, чтобы предотвратить теплопотери и тем самым снизить расход электроэнергии.

3.3

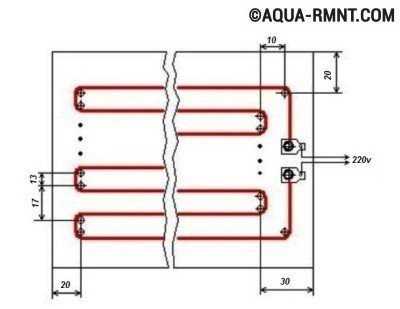

Составление схемы расположения теплого пола

Нужно обязательно составить схему будущего пола. В первую очередь определяются с тем, где будет располагаться терморегулятор. Он должен находиться недалеко от пола – примерно в 15 см.

Затем разрабатывают схему укладки пленки – определитесь с тем, где именно будут находиться нагревательные элементы, учитывая, что их нельзя располагать под крупной мебелью и техникой. Полосы пленки укладывают примерно в 10-30 см от стены. Также помните, что если вы хотите обогревать помещение лишь с помощью теплого пола, то он должен занимать не менее 3/4 поверхности, а если это лишь дополнительная система для обогрева, то хватит и 1/3.

Карбоновый теплый пол не стоит укладывать по всей площади пола – можно разместить его лишь в некоторых областях помещения



3.4

Монтаж пленочного теплого пола

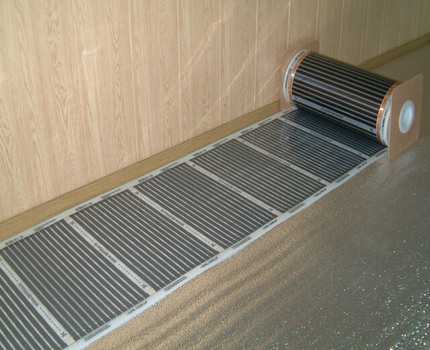

Согласно составленной схеме, пленку укладывают обязательно сверху утеплителя. При необходимости она разрезается, правда, делать это можно только по обозначенным производителем линиям. Лучше производить ее монтаж вдоль длинной стены – так электрических соединений будет меньше. Обращайте внимание, есть ли на пленке какие-либо отметки – если нет, пленку можно укладывать любой стороной. При укладке двигаются к стене, на которой будет размещен терморегулятор.

Если вы монтируете несколько рядов пленки, расстояние между ними должно быть хотя бы 5 мм. Они не должны соприкасаться и накладываться друг на друга – это чревато возгоранием. Чтобы пленка случайно не сместилась, ее можно фиксировать к черновому полу двухсторонним скотчем или с помощью строительного степлера.

3.5

Подключение системы

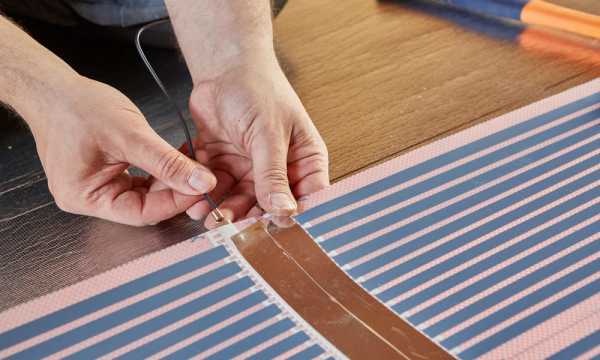

Когда вся пленка будет уложена, можно переходить к подключению теплого пола. Все ряды пленки скрепляются при помощи зажимов, которые шли в комплекте со всей системой. Другие не подойдут: самое худшее, что может случиться, - система просто не будет работать. Помните, что все ряды пленки подключают параллельно, а для экономии стоит соединять те стороны рядов, которые расположены ближе к терморегулятору.

Все места соединений, разрезов нужно герметизировать, используя специальную мастику.

Затем нужно установить термодатчик, который предварительно изолируется. Его фиксируют к нижней части пленки по центру полосы. Чтобы на его месте не был виден выступ, стоит вырезать для него углубление в теплоизоляции.

Обязательно устанавливается термодатчик, необходимый для определения температуры нагрева



Учтите, что все кабели, которые ведут от пленки к термодатчику, должны проходить под плинтусом – это безопаснее.

Если все сделано правильно, можно переходить к установке терморегулятора. Он может работать стационарно, но в крайнем случае его можно подключить к обычной розетке.

После подключения нужно проверить систему в работе. Для этого его включают на 50-60 градусов и ждут несколько минут. Если монтаж был произведен верно, подключенная инфракрасная пленка будет нагреваться равномерно, не будет перегрева, не появятся искры, не будет ощущаться неприятный запах.

Если тест прошел успешно, переходят к монтажу подложки под напольное покрытие, а затем самого отделочного материала.

4

Типичные ошибки при монтаже

Наиболее частой ошибкой при укладке теплого пола считается неправильное соединение рядов пленки. Оно должно быть строго параллельным, т.е. нельзя одну часть уложить перпендикулярно, а вторую – параллельно стене. В таком случае нагрев просто не будет ощущаться, а также возможно даже короткое замыкание.

Многие неопытные в ремонте люди портят материал, неправильно разрезая пленку. Как мы говорили ранее, разрезать ее можно лишь в тех местах, которые обозначены на продукции изготовителем. Если пренебречь этим правилом и сделать разрез в другом месте, в электрической цепи образуется разрыв.

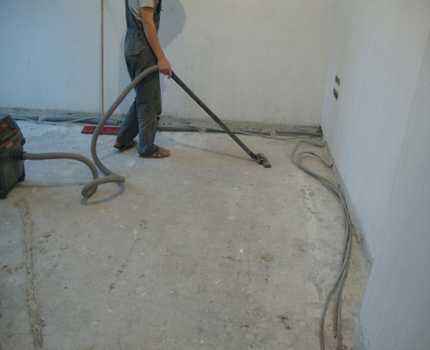

Еще одна ошибка – недостаточно качественная уборка основания. Если на черновом полу останутся какие-то частицы мусора, торчащие шляпки гвоздей и прочее, высок риск повреждения ленты, что приведет к тому, что теплый пол не будет функционировать.

Основание перед укладкой такой системы очень важно качественно подготовить – иначе возможны повреждение пленки и остановка работы теплого пола



Крайне рекомендуется подключать терморегулятор лишь через отдельный выключатель дифференциального тока. Конечно, можно подсоединить его и к обычной розетке, но первый вариант гарантирует, что питание будет своевременно отключено в случае короткого замыкания в цепи или обрыва сети. При подключении к розетке высок риск пожара или получения увечий человеком от воздействия электрического тока.

Частой ошибкой также считается неправильное расположение датчика температуры. Если он будет находиться, например, около балконной двери, он будет дополнительно охлаждаться или нагреваться солнечными лучами и, следовательно, неправильно фиксировать температуру. Если данные будут неверные, датчик «даст команду» увеличения или уменьшения нагрева, хотя это на самом деле не требуется.

5

Критерии выбора теплого пола

Не все готовые комплекты таких систем идентичны, поэтому при выборе продукции нужно обязательно учитывать различные критерии:

  1. 1. Мощность. Она бывает, как правило, либо 150 Вт/м2, либо 220 Вт/м2. Более малая мощность подойдет для помещений, где установлены радиаторы отопления, а вот если теплый карбоновый пол будет сам справляться с отоплением всей комнаты, лучше выбрать модель помощнее.
  2. 2. Сечение проводов. Мы говорили выше, что для соединения листов пленки используются медные кабели. Выбор сечения находится в прямой зависимости от мощности всей системы: для небольшой (150 Вт/м2) подойдет 1,5 мм2, для большей (220 Вт/м2) – 2,5 мм2.

    Теплый карбоновый пол может иметь разную мощность, и она влияет на выбор сечения кабелей, которыми система подключается к электричеству



  3. 3. Цвет пленки. Наиболее дешевые и менее качественные варианты выглядят как прозрачная пленка – температура ее плавления составляет 60-80 градусов, то есть в случае различных аварий, пожаров она быстро перестанет функционировать и загорится. Более качественные пленки имеют светлый молочный оттенок, который указывает на наличие в составе полиэтилентерефталата, который повышает температуру плавления материала до 140-160 градусов.
  4. 4. Терморегулятор. Лучше использовать именно такой прибор, который рекомендуется производителем инфракрасной пленки. Обязательно проследите, чтобы допустимый ток такого устройства был больше тока, который потребляет теплы пол.
  5. 5. Дифференциальный автомат. Выберите для подключения теплого пола автомат с уставкой тока утечки 10 мА.

Также важно знать, что существует несколько типов инфракрасной карбоновой пленки, характеристики которых значительно отличаются:

  1. 1. Полосатая ИК-пленка. Иначе называется пленкой «стандарт». Имеет невысокую стоимость, выпускается в разных размерах. Чаще всего полосатые пленки используют для укладки под ковролин, ламинат, линолеум.
  2. 2. Сплошная ИК-пленка. Иначе называется пленкой «премиум». Особенности такого вида в том, что здесь карбоновая паста нанесена всплошную. Также премиум пленки имеют дополнительные защитные слои из уретана, которые необходимы для повышения их прочности и долговечности. Правда, за счет этих особенностей сплошные ИК-пленки недешевые.

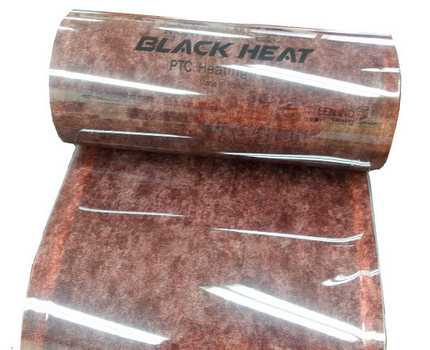

  3. 3. Саморегулируемая ИК-пленка. Такой вид является модификацией полосатой пленки. Лучше выбирать этот вариант тем, что точно не уверен, где именно будет расположена крупногабаритная мебель. Особенности такой пленки в том, что она может снижать температуру в местах перегрева.

Инфракрасная пленка может быть полосатой, сплошной и саморегулируемой, и наиболее качественной из них считается сплошная



Что выбрать из этих трех вариантов? Если вы планируете поверх теплого пола класть плитку, лучше положить сплошную ИК-пленку. Вообще, именно такой выбор стоит делать в случаях, когда вы хотите надолго забыть о ремонте: срок эксплуатации премиум-пленок – более 50 лет.

Если вы не готовы сильно тратиться, лучше приобрести саморегулируемую ИК-пленку. Их цена ниже, чем премиум варианта, но качество также на высоком уровне.

Естественно, если средств на приобретение теплого пола выделено немного, остается лишь полосатая ИК-пленка. Качество ее чуть хуже, однако она также будет долго служить при правильных укладке и эксплуатации, произведенных по инструкции. Специалисты рекомендуют выбирать недорогие варианты в случаях, если напольным покрытием будет не ковролин, а, например, ламинат или линолеум. Также их можно приобрести, если система теплого пола монтируется на стену или потолок.

6

Видео – Укладка пленочного теплого пола: инструкция

7

Заключение

Инструкция по установке карбонового теплого пола довольно проста – с такой задачей несложно справиться даже человеку, не имеющему большого опыта в ремонте и специальных навыков. Самое важное – выполнять все этапы качественно и последовательно, а также выбирать теплые полы только от проверенных изготовителей. Если все будет сделано верно, система будет работать долгие годы, и частые ремонты будут исключены.

remontodelo.com

Как уложить пленочный теплый пол под ламинат своими руками

В последние годы ламинат становится одним из наиболее распространенных типов напольных покрытий, что обусловлено его удобством, долговечностью и эстетичным видом. Однако, в некоторых случаях этот материал не способен обеспечить необходимый уровень теплоизоляции. Например, при монтаже на холодное бетонное основание без дополнительного изоляционного слоя ламинированная поверхность приобретает низкую температуру. Эффективным решением этой проблемы является укладка инфракрасного теплого пола.

Содержание статьи:

Достоинства пленочного обогрева

Эта система обогрева оптимально подходит для установки под ламинирующими панелями. В среднем толщина теплоизоляции не превышает 1 мм, поэтому высота уложенного покрытия остается на прежнем уровне. К числу достоинств инфракрасного пленочного пола также относятся:

  • Равномерное и быстрое прогревание.
  • Исключение вероятности деформации ламинированных панелей.
  • Отсутствие необходимости заливки стяжки, что способствует облегчению монтажных работ.
  • Снижение расхода электрической энергии по сравнению с монтажом других систем.
  • Продолжительный срок эксплуатации, который может достигать несколько десятков лет.
  • Практически мгновенное нагревание помещения.
  • Создание ионизационного фона, оказывающего благотворное воздействие на состав и уровень влажности воздуха.
  • Возможность дистанционной активации или программного выбора режима при помощи электронного управления.

Принцип действия

Принцип действия инфракрасного пленочного теплого пола существенно отличается от традиционных систем отопления. Его основу составляет плотная прозрачная пленка, изготовленная из полиэстера. Она укладывается в два слоя, а между ними прокладывается несколько полос карбоновой пасты, подсоединяемых к токопроводящей шине.

При прохождении электрического тока излучаются инфракрасные волны. Параллельное расположение полос предотвращает риск выхода обогревающей системы из строя при случайном повреждении одного из участков.

Что входит в комплектацию?

В комплектацию пленочного теплого пола под ламинат входят следующие элементы:

  • Инфракрасная пленка.
  • Термоотражающий материал.
  • Регулятор температуры и термодатчики.
  • Набор коммутирующих проводов.
  • Гидроизоляционный материал для нагревающей пленки.
  • Крепежные зажимы.

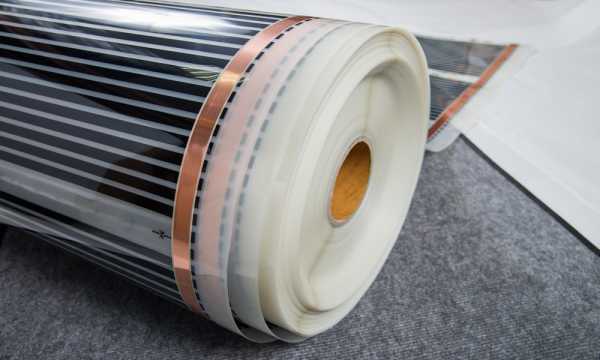

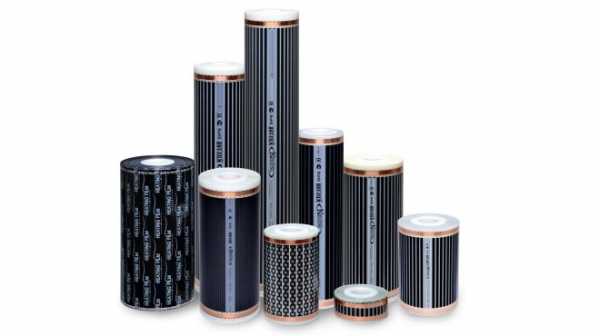

Ширина рулонов инфракрасного теплого пола составляет от 50 см до 1 м. Выбор размеров осуществляется с учетом габаритов помещения.

Пленка может разрезаться на более мелкие отрезки. Для этого на поверхности предусмотрены графически размеченные линии. Кроить рулоны в других местах запрещено. Не допускаются нахлесты отдельных элементов.

Технология монтажа

Монтаж инфракрасного теплого пола под ламинат начинается с предварительного составления схемы, по которой будет выполняться укладка. На чертежах указываются места, где предполагается разместить регулятор температуры и термодатчики. Наружная часть электрических кабелей, подсоединяемая терморегулятору, может быть оставлена снаружи или скрыта в штробе в стене. В первом случае ее рекомендуется прикрыть и замаскировать защитным коробом.

Подготовка пола

Основание подготавливается с учетом требований, предъявляемых к настилу ламината. Его нужно отремонтировать, выровнять, прогрунтовать, обработать специальными составами и убрать с поверхности мусор.

После этого укладывается фольгированный термоотражающий материал. Полосы закрепляются двусторонним скотчем, а швы соединяются клеевой лентой. Этот слой имеет толщину 2-3 мм.

Нужно учитывать, что при укладке теплоотражающего материала фольгированная поверхность должна оставаться снаружи. Использование такой подложки позволяет скрыть клеммы и коммуникационные кабели и предотвращает риск их выхода за уровень покрытия из ламинирующих панелей.

Укладка пленки

Нагревательная пленка раскраивается в соответствии с предварительно разработанной схемой. При ее разрезании нужно проявлять осторожность, чтобы избежать риска повреждения токопроводящих сегментов. В противном случае бракованный участок необходимо изъять.

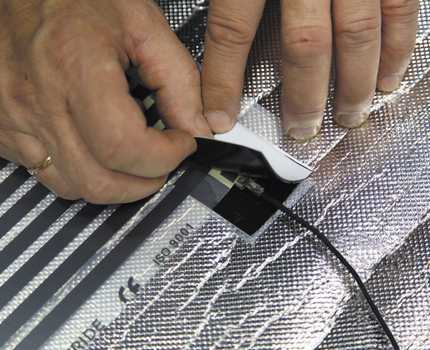

На следующем этапе осуществляется изоляция оголенных контактов. Данная операция повышает безопасность эксплуатации, поскольку эти провода не будут использоваться для подключения. Для изолирования проводки в комплектации предусмотрено наличие битумной ленты.

Нагревательные элементы устанавливаются медными проводниками вниз. Для фиксации можно использовать скотч. Клеммы продеваются через разрезы на пленке и обжимаются плоскогубцами. Выступающие части необходимо утопить в подложке.

Датчик температуры размещается под термопленкой и устанавливается в центре уложенного полотна. Рабочий элемент устройства должен быть направлен на излучающую полосу.

Пробный запуск

После завершения монтажа осуществляется подключение установленной системы обогрева к электрической сети. Для проверки ее работоспособности производится тестовый запуск.

Кабели питания протягивают к располагающемуся в стене регулятору температуры. Не допускается скручивание проводов, поскольку это может ухудшить качество коммутации или вызвать искрение и перегрев электропроводки. Если у вас нет достаточных знаний и навыков работы с подобным электрооборудованием, подключение рекомендуется выполнять в присутствии специалиста.

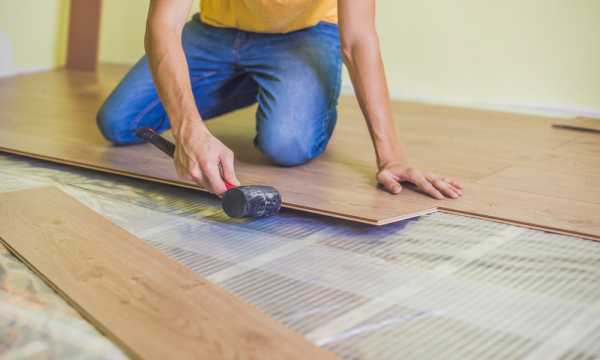

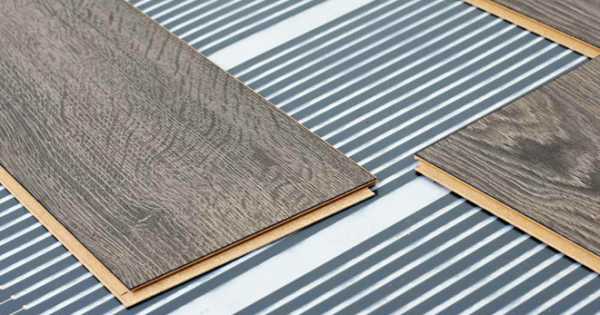

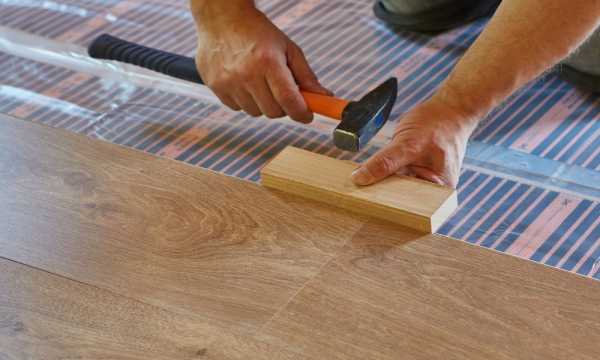

Укладка ламината

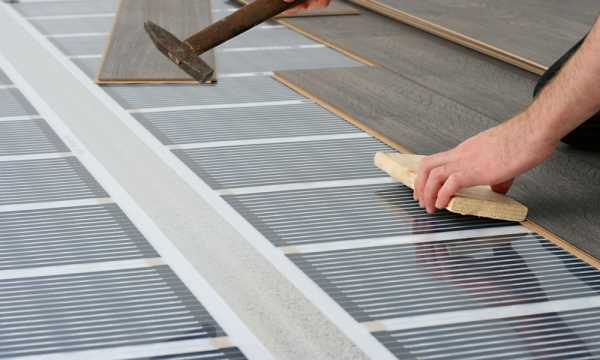

В случае исправного функционирования системы можно переходить к укладке финишного напольного покрытия. Сначала на пленочный пол укладывается гидроизоляционный слой в виде плотного полиэтилена или подложки. Настил осуществляется внахлест, а отрезы проклеиваются скотчем. Это обеспечит защиту от повышенной влажности, предотвратит вероятность повреждений и повысит уровень безопасности.

Укладка ламината выполняется в соответствии с инструкциями изготовителя и нюансами монтажа ламинированных панелей. По окончании всех работ выставляется необходимый температурный режим. Необходимо учитывать, что для лучшей адаптации напольного покрытия специалисты не советуют запускать подогрев на полную мощность. При первом запуске достаточно задать температуру 15-20оС и ежедневно поднимать ее, постепенно доводя до комфортного эксплуатационного уровня.

Подведем итоги

Следуя представленной инструкции, уложить инфракрасный теплый пол под ламинат вы без труда сможете самостоятельно. Однако, как и при работе с любым электрооборудованием, в процессе дальнейшей эксплуатации не забывайте о правилах безопасности. Данная система станет отличным дополнением для установленных в помещении отопительных приборов и создаст в доме благоприятный микроклимат.

v-teplo.ru

Пленочный пол для дома

Системы скрытого отопления активно внедряются в жизнь современного человека. Одной из таких новинок является пленочный теплый пол, обладающий уникальными характеристиками и принципом работы. Его можно устанавливать как основную систему нагрева, так и в дополнение к уже имеющемуся отоплению.

Что такое пленочный теплый пол?

Ученые и инженеры непрерывно стараются улучшить отопительные системы частных домов, офисов, хозяйственных и промышленных объектов. Одной из таких инновационных разработок является пленочный инфракрасный теплый пол (ИК пол), который уже широко применяется для обогрева различных помещений. Он представляет собой скрытый под финишным напольным покрытием тонкий материал в виде пленки, излучающей инфракрасные лучи и, тем самым, нагревающей предметы в помещении: пол, стены, потолок, мебель и людей.

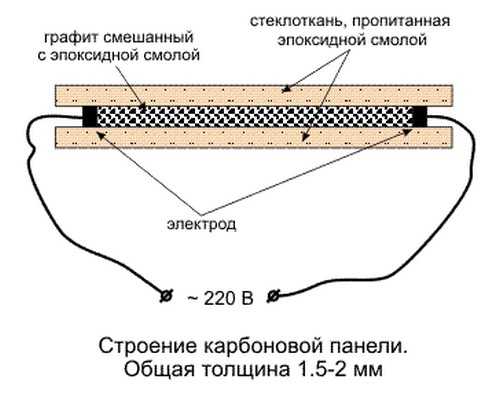

Устройство пленочного теплого пола

Состоит теплый пол пленка из нескольких очень тонких деталей:

  1. Нагревательными элементами, которые генерируют инфракрасное излучение, являются уникальные наноструктуры из углеродных материалов в виде полос. Строение атомов представляет собой гексагональную решетку. Ширина полос составляет 1,5 см, а толщина не превышает 0,4 мм.
  2. Соединены нагревательные элементы специальными медными шинами с серебряным напылением.
  3. Вся конструкция заключена в прозрачный полимерный материал, который защищает элементы от пыли, влаги и механического воздействия.
  4. Электрический пленочный теплый пол подключается к стандартной сети электропитания по специальной схеме.

Принцип работы пленочного теплого пола

Функционирует пленочный инфракрасный пол по известному физическому принципу:

  1. Под воздействием электрического тока, поступающего от стандартной сети электропитания, углеродные элементы нагреваются до определенной температуры.
  2. Достигнув нужного показателя нагрева, полосы начинают генерировать инфракрасное излучение длинного спектра.
  3. Такие лучи нагревают не воздух в помещении, а находящиеся в нем предметы и поверхности. Тепло от мебели, стен, пола и потолка опосредованно передается воздуху. Этот принцип схож с обогревом Земли солнечными лучами.

Плюсы и минусы пленочного теплого пола

Тонкий пленочный отопительный материал является относительно новым для большинства стран, поэтому не все потребители знакомы с его преимуществами и недостатками. Инфракрасная пленка на пол имеет ряд существенных достоинств, выгодно отличающих ее от аналогов:

  1. Сравнительно простой и быстрый монтаж без сложных подготовительных работ и цементной стяжки.
  2. Материал очень тонкий, поэтому геометрия комнаты после его укладки практически не изменяется.
  3. Пленочный теплый пол можно комбинировать с любыми видами финишных напольных покрытий.
  4. Быстрый и равномерный прогрев помещения без перепадов температур.
  5. Отсутствие эффекта высушивания воздуха, благодаря чему в комнате даже с включенным отоплением поддерживается оптимальная влажность.
  6. Располагать можно не только на горизонтальных, но и вертикальных и наклонных поверхностях.
  7. Система обладает ионизирующими свойствами и способна устранять неприятные запахи.

Из недостатков можно отметить:

  1. Для монтажа необходимо разбираться в электрике.
  2. Черновая поверхность должна быть гладкой, чистой и сухой.
  3. Размещать нагревательные элементы можно только на открытых участках пола, поэтому нужно заранее спланировать расположение мебели и других тяжелых предметов.
  4. Стоимость самого оборудования приемлемая, а вот цена эксплуатации полностью зависит от наличия электроэнергии и ее стоимости.

Какой теплый пол лучше пленочный или кабельный?

Аналогом ИК пола на рынке является кабельное оборудование. Оно также питается от сети электропитания, но по-другому преобразует электрическую энергию в тепловую. Кабель состоит из одной или двух токопроводящих жил с большим удельным сопротивлением, которые под действием электрического тока нагреваются и передают тепло цементной стяжке и финишному напольному покрытию, нагревая затем воздух в помещении.

Сравнивать пленочный теплый пол и кабельный аналог можно по нескольким ключевым параметрам, выбирая подходящий вариант для конкретного случая:

  1. Экономичность. Стоимость использования инфракрасного отопления выше кабельного примерно на 30-40%. Связано это еще и с тем, что при отключении пленки комната остывает почти сразу, а кабель аккумулирует тепло в цементной стяжке.
  2. Прочность. Инфракрасная система может выдерживать значительно большие нагрузки, чем кабельный аналог.
  3. Надежность. При выходе из строя одного участка кабеля, не функционирует вся система, тогда как у пленки отключается только одна небольшая область.
  4. Безопасность. Кабель снабжен экранирующим слоем, исключающим случайное поражение током. Пленочный инфракрасный теплый пол в этом плане менее безопасен.
  5. Диапазон рабочих температур. Большим преимуществом отопления пленочного типа является то, что включать его можно даже при низких температурах в бытовых помещениях и на открытых лоджиях и террасах.

Виды пленочного теплого пола

Производят ИК теплый пол разные компании по всему миру, поэтому и модификаций системы существует несколько. По типу нанесения покрытия бывают:

  1. Полосные разновидности, в которых карбоновая паста нанесена тонкими линиями на определенном расстоянии друг от друга.
  2. Со сплошным нанесением покрытия. Преимуществом модели является то, что при повреждении деформированный участок лишь немного холоднее основного покрытия.

По способу фиксации элементов пленки делятся на:

  • системы с токопроводящим клеем, которые считаются менее прочными;
  • материалы, соединенные под воздействием высокой температуры и давления.

Различаются системы и мощностью обогрева:

  1. Маломощные с показателем 150 Вт/ч применяются в качестве дополнительного источника тепла и выстилаются под мягкие напольные покрытия.
  2. Мощная пленка с показателем 220 Вт/час может использоваться для самостоятельного обогрева больших площадей.

Как выбрать пленочный теплый пол?

Перед покупкой стоит внимательно рассмотреть понравившийся пленочный ИК пол:

  1. Токопроводящая медная полоса должна быть шириной не менее 15 мм без каких-либо дефектов.
  2. Содержание серебра в защитных полосах не должно быть менее 70%.
  3. Тип соединения медной и серебряной полос лучше выбирать бесклеевой.
  4. Защитное покрытия должно быть равномерно нанесено со всех сторон: подложки и лицевой.
  5. Приобретать лучше сертифицированное оборудование от известных и хорошо зарекомендовавших себя фирм.
  6. Более надежным считается пленочный теплый электрический пол с большой шириной рулона. Чем она меньше, тем выше риск перегрева.
  7. Качественные изделия нагреваются очень быстро – в течение нескольких секунд, поэтому не лишним будет проверить этот параметр сразу в магазине на тестовом экземпляре.

Пленочный теплый пол под плитку

Применять систему инфракрасного обогрева можно под любое финишное покрытие, однако выбор подходящей модификации и способ монтажа будут отличаться. Инфракрасный теплый пол под плитку монтируется двумя способами:

  1. «Сухой» метод предполагает наслаивание друг на друга следующих элементов: пенополистирольных плит высокой плотности, отражающей подложки, пленочного теплого пола, полиэтиленовой пленки, гипсоволоконной прослойки и керамической плитки на клеящий состав.
  2. При «мокрой» строительной технологии вместо гипсоволокна укладывается специальная армирующая сетка, которая заливается бетонным составом. На полностью просохшую стяжку клеится плитка с использованием специальных составов с пластификаторами.

Пленочный теплый пол под линолеум

Специалисты советуют укладывать инфракрасный теплый пол под линолеум только при условии правильно выбранного финишного покрытия. Не все разновидности линолеума подходят под скрытые отопительные системы:

  1. Стандартный материал на ПВХ-основании нельзя нагревать свыше 28°С, поэтому для системы теплого пола он не подходит.
  2. Резиновые и однослойные разновидности из-за низкого качества в жилых помещениях практически не применяются.
  3. Дорогой утепленный линолеум имеет низкую теплопроводность и способен снижать эффективность отопительной системы.
  4. Лучше выбирать глифталевый линолеум на тканевой основе, который полностью приспособлен под монтаж теплого пола. Основным его недостатком считается высокая цена.

Пленочный инфракрасный теплый пол необходимо надежно защищать от различных механических повреждений, поэтому между линолеумом и полиэтиленовой пленкой обаятельно нужно выстилать жесткую механическую прослойку. Часто это обычные листы фанеры, расположенные в шахматном порядке. В противном случае системы быстро выйдет из строя.

Пленочный теплый пол под ламинат

Считается, что инфракрасный теплый пол под ламинат является идеальным решением, совмещающим простоту монтажа и приемлемую стоимость. При этом нет необходимости использовать дополнительные прослойки, как в случае с линолеумом. Монтаж блоков стоит проводить аккуратно по всем рекомендациям, которые предоставляет изготовитель к конкретной модели. После полной сборки пола, включать отопление на полную мощность не следует. Покрытию нужно время для адаптирования и прогрева до оптимальной комнатной температуры.

Пленочный теплый пол под ковролин

Монтаж инфракрасного теплого пола под ковролин ничем не отличается от такового для линолеума. Из-за мягкости и гибкости покрытия обязательно необходимо использовать промежуточный жесткий слой из влагостойкой фанеры. После завершения монтажа покрытие не рекомендуется нагружать механическим воздействием примерно в течение суток. После 24 ч. по полу можно ходить и расставлять в заранее запланированные места мебель.

Пленочный теплый пол – рейтинг

Выбирая пленочный электрический пол, стоит ознакомиться с отзывами владельцев понравившейся модели. В рейтинг самых популярных производителей, по мнению экспертов и владельцев домов и квартир со скрытым отоплением, вошли:

  1. NanoThermal – качественная двухслойная модель с повышенными показателями безопасности. Подходит для любых напольных покрытий.
  2. RexVa – южнокорейские бренд, производящий высокотехнологичную продукцию с максимально простой системой монтажа.
  3. Q-term – система теплого пола с оптимальным сочетанием показателей цены и качества.
  4. Caleo – российский бренд, предлагающий уникальные модели с минимальным шагом и возможностью установки мебели на отапливаемый пол.
  5. Electrolux – шведский бренд, производящий пленку с простой технологией монтажа и быстрым нагревом.

Какая лучше подложка под пленочный теплый пол?

Использование подложки под пленочный теплый пол является обязательным технологическим условием. Она необходима для того, чтобы избежать обогрева перекрытий здания и нижних этажей, уменьшить теплопотери. Для этого можно использовать:

  • магнезитовые листы;
  • ДВА;
  • пенофол.

На слой подложки обязательно стелется вспененный полиэтилен с отражающим покрытием из лавсановой пленки. Все стыки термоизоляции герметично проклеиваются металлизированным скотчем. Использовать алюминиевую фольгу нельзя. Из-за нее система может быстро перегреваться и выходить из строя. Существует и риск поражения электрическим током.

Монтаж пленочного теплого пола

Доверить монтаж инфракрасного теплого пола можно специализированным фирмам или выполнить самостоятельно, при хорошем знании электротехники. Вся процедура состоит из следующих этапов:

  1. Очистка черновой поверхности от пыли и мусора. Если существует неровности больше 3 мм, то пол обязательно нужно выровнять.
  2. Составление плана расположения всех элементов системы и предметов мебели.
  3. Монтаж подложки и теплоизоляционного материала.
  4. Укладка самой пленки. Важно ее правильно разрезать и знать, какой стороной класть пленочный теплый пол. Медная полоса всегда укладывается вниз. От стен важно оставлять зазоры по 10 см.
  5. Пленка соединяется между собой простым скотчем, а места разрезов изолируются битумным.
  6. Подсоединение проводов и термодатчиков.
  7. Подключение системы к терморегулятору и тестирование ее работы.

Как подключить пленочный теплый пол?

Правильная установка пленочного теплого пола предполагает параллельное подсоединение всех элементов. Для подключения к электросети используются специальные провода и зажимы, битумная изолента. Все работы производятся с помощью обычных плоскогубцев. Датчики температуры монтируются на нижнюю часть черных полос. Все установленные элементы скрываются в разрезах на изолоне.

interieridizain.ru

Теплый электрический пол своими руками

Родиной электрических теплых полов считается Европа. Обустройство помещения системой теплых полов сейчас не принесет больших затрат и сложностей.

Преимущества полов:

  • высокий уровень комфорта;
  • удобство.

Недостатки полов:

  • очень высокое потребление электричества, в итоге счета будут приходить намного больше обычного;
  • первый раз включить теплый пол можно лишь после абсолютного высыхания стяжки, это по времени займет 45 дней!

А если произойдет поломка, то для ремонта теплого электрического пола нужно будет разбирать его весь целиком, а после устранения неполадки делать стяжку заново.

Но большинство людей эти недостатки не пугают, и все чаще и чаще можно столкнуться с теплыми полами в обычных квартирах.

Монтаж теплого электрического пола своими руками

Для этого необходим материал для теплоизоляции (полиэтилен, пробковая плита), сам комплект для оборудования теплого пола (специальные кабели, направляющие для монтажа).

Перед производимыми работами нужно обязательно убедиться, что поверхность пола достаточно чистая и ровная. Если все так и есть, то на пол плотно укладываются материалы для теплоизоляции. Необходимо быть особо осторожным при монтаже теплого пола поверх деревянной поверхности. Для обеспечения пожарной безопасности кабель нужно в обязательном порядке изолировать от дерева.

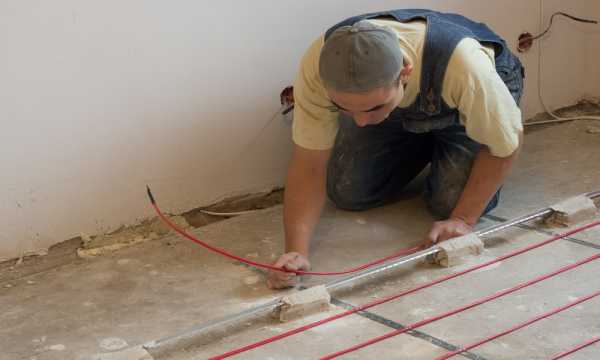

Затем осуществляется установка направляющих для монтажа. Производится это довольно просто, по схеме, которая приложена к оборудованию. Далее укладывают с небольшим натяжением сам кабель, строго по направляющим.

Устанавливаем терморегулятор

После укладки необходимо установить терморегулятор, который предназначен для того, чтобы можно было регулировать степень обогрева теплого пола. Его можно установить в любом удобном для Вас месте.

Датчик температуры желательно установить как можно выше и изолировать при помощи гофрированной трубки. Тогда, если он сломается, его замена никаких трудностей не вызовет.

После того, как уложили кабель, подключили терморегулятор, можно приступать к бетонированию пола. Ну а завершающий этап монтажа теплого электрического пола – это укладка напольного покрытия.

После того, как стяжка окончательно высохнет, теплый пол будет готов к эксплуатации.

otremontirovat25.ru

Как сделать теплый водяной пол — устройство водяного теплого пола своими руками

В условиях не упокоившегося, а только притихшего кризиса, и с целью экономия средств, многие люди начинают выполнять самостоятельно многие строительные работы. И это совершенно естественно, так как жизнь продолжается, и ремонты ещё никто не отменял. Это же относится и такому виду ремонтных работ, как устройство водяного тёплого пола.

Все знают, как приятно ходить в своей квартире босиком, не боясь простудиться, и как радостно наблюдать за детишками, свободно резвящимися на полу, не беспокоясь о сквозняках. Тёплый водяной пол предоставляет эту возможность.

Здесь самое время упомянуть, что водяные тёплые полы устраивают, как правило, в коттеджах и частных домах. В квартирах с центральным отоплением их устройство запрещено, так как они увеличивают гидросопротивление систем. Также запрещается подключение к центральным стоякам горячего водоснабжения. Единственным исключением являются новостройки со спроектированными стояками для подключения систем тёплых полов.

Схемы монтажа теплого водяного пола: настильная или бетонная?

Начиная работы по устройству водяного теплого пола, определитесь, какого типа вы хотите получить тёплый пол, так как на сегодняшний день известны две схемы его монтажа – настильная и бетонная. Самый распространённый и пользующийся большим вниманием потребителей – это бетонный вид устройства. Заключается он в том, что расположенные в определенном порядке трубы контуров водяного пола заливают бетоном, при этом не требуется никаких дополнительных распределителей тепла. Для того чтобы произвести монтаж водяного теплого пола своими руками, нужно четко следовать проекту производства работ, который состоит из пяти основных этапов.

Этапы монтажа теплого водяного пола

  • Разбивка площади пола на сегменты
  • Устройство теплоизоляционного слоя по основанию (грунт)
  • Монтаж труб и укладка сетки из арматуры
  • Проверка давления и герметичности смонтированных труб (опрессовка)
  • Укладка (заливка) «финишного» покрытия

Если вы всё-таки решите заниматься устройством водного тёплого пола самостоятельно, то перед тем, как сделать тёплый водяной пол, составьте план-проект устройства, только после этого приступайте к работам. На первом этапе монтажа учитываем, что максимальная площадь водяного пола может быть 40 квадратных метров, а соотношение сторон 1:2, не менее. Если не разделить площадь на сектора, то будет нарушено условие, вызванное расширением стяжки – образование своеобразных «стыков», в противном случае пол начнёт трескаться.

Второй этап монтажа теплового пола необходим для сохранения тепла и направления его вверх (теплоизоляционный слой препятствует его уходу вниз). Для устройства этого слоя используют любой теплоизоляционный материал, например, пеноплекс или полистирол (пенопласт). Толщина такого слоя должна быть 35-160 мм, а плотность 35кг/м3; (не менее). По периметру укладывают рантовую (демпферную) ленту, компенсируя, таким образом, тепловое расширение бетонной стяжки, затем по всей площади расстилают полиэтиленовую пленку.

На третьем этапе сначала арматурную сетку под трубы, потом, соответственно проекту укладывают сами трубы.

Четвёртый этап – испытания систем трубопровода, выполняют с помощью опрессовщика систем отопления, трубопроводов, прибора для проверки заполнения и давления в системе (производится за одну техническую операцию). После проверки заливают бетонную стяжку – это основной теплораспределительный слой.

И на пятом этапе (только после полного отвердевания стяжки) заливают/укладывают «чистый пол». Это может быть плитка, линолеум, паркетная доска, ковровые и любые другие эластичные покрытия. Все эти материалы должны иметь специальные знаки или обозначения, свидетельствующие о том, что их можно применять для систем напольного отопления. Отличием настильного водяного тёплого пола является отсутствие «мокрых» процессов.

Настильные системы

Настильные системы бывают полистирольные и деревянные. Полистирольная система значительно легче деревянной. Ее основу составляют плиты полистирольные, в которых сделаны пазы для теплораспределительных алюминиевых пластин, специального профиля (для плотного прилегания к трубам). На них поверху укладывают «чистый пол», паркет или плитку (под неё, а также линолеум кладут сперва плиту ГВЛВ толщиной от 10 мм). Деревянная система тёплых полов бывает двух видов — модульного и реечного. Особенностью этой системы является то, что она подходит только для деревянных и щитовых домов.

Теперь вы знаете о том, как сделать теплый водяной пол самостоятельно, но все же лучше обратиться к профессионалам. Ведь недаром говорят, что каждый должен заниматься своим делом!

otremontirovat25.ru

электрические и водные системы Теплый пол после укладки плитки

Технология отделки плиткой тёплых полов. Особенности укладки теплого пола под плитку своими руками: электрические и водные системы Теплый пол после укладки плитки

Теплый пол - это незаменимый инструмент для поддержания комфорта в доме на высоком уровне. Теплый пол сделает приятными прогулки по нему босиком даже в холодную зиму. К тому же теплый пол не накладывает ограничений на напольное покрытие. Пол с подогревом может быть устроен под линолеум, ковролин, ламинат, паркет и даже плитку. Кстати, в этой статье будут раскрыты не только секреты теплых полов, но и технология правильной укладки плитки на пол.

Сочетаемость теплого пола и плитки

Плитка по праву считается лучшим напольным покрытием для теплого пола. Ее высокая теплопроводность позволяет быстрее нагреваться и лучше удерживать тепло.
При укладке плиточного покрытия нужно учесть несколько важных моментов:

  • Во-первых, устройство теплого пола в случае плиточного покрытия приведет к уменьшению высоты комнаты на 7- 8 см.
  • Во-вторых, керамическое покрытие после укладки демонтировать без разрушения плиток не удастся.
  • В-третьих, сочетание плиточного покрытия и кабельного теплого пола приводит к необходимости делать стяжку дважды. В результате получается конструкция, по составу напоминающая бутерброд - слой кабельных полов уложен между двумя стяжками из бетона и покрыт сверху плиточным покрытием.
  • В-четвертых , при использовании инфракрасного пола вместо кабеля стяжек не понадобится делать вообще , однако ИК пол плохо сочетается с кафелем.
  • В-пятых, так как при укладке плитки используются " мокрые" материалы, использовать теплый электрический пол можно будет только после полного их высыхания. А процесс высыхания может занять от пары дней (если использовали только клей для плитки) до месяца (если делали стяжку для пола).
  • В-шестых, перед монтажем теплого пола нужно все тщательно обдумать. Ведь располагать нагревательный элемент под предметами стационарной мебели нельзя, иначе может произойти перегрев электрического пола.

Подготовка основания

При подготовке основания для теплого пола при необходимости выполняется цементно-бетонная стяжка. Если стяжка уже есть, либо она не нужна (например, в случае ИК пола не требуется даже демонтаж старого покрытия),просто очищаем поверхность пола от грязи и пыли, проверяем отсутствие неровностей пола. Не должно выть бугорков или ямок уровнем больше 3 мм, иначе их необходимо скорректировать-бугорки сравнять, а ямы зашпаклевать.

Следующий шаг - подготовка схемы укладки теплого пола. Обозначьте на бумаге очертания комнаты, мебели и места, в которых будет уложен нагревающийся кабель или тепловая пленка . Кроме этого, нужно определиться с расположением датчика температуры пола и терморегулятора.

Монтаж нагревательных элементов

Переходим к монтажу нагревательных элементов. Технология установки зависит от типа пола, который вы выбрали. К теплому полу приложена подробная инструкция по монтажу, которой нужно следовать.

После укладки элементов теплого пола нужно подготовить поверхность к укладке напольного покрытия. С этой целью выполняют второй слой стяжки и установка армирующей сетки. Альтернативный вариант - строительная ячеистая сетка или фанера, гипсокартон. Фанера используется, как правило, в случае пленочного теплого пола.


Далее на пол укладывается финишное покрытие. Задача уложить слой кафельной плитки не так проста, как может показаться на первый взгляд. Но все возможно! Для начала нужно продумать такие вопросы, как: каков будет дизайн пл итки, будет ли на полу бордюр или рисунок из плитки. Как правило, вся плитка на пол укладывается одинаковая. План укладки плитки нужно обдумать заранее, так как она будет служить вам несколько десятилетий, а значит вы много лет будете любоваться ее внешним видом.

Укладка плитки

Есть несколько вариантов укладки плитки: диагональная укладка и параллельная. Параллельная выполняется параллельно стенам, а диагональная - по диагонали комнаты.
Вначале делают разметку пола и производят предварительную раскладку. Обычно раскладку начинают с середины комнаты, но в некоторых случаях выгоднее сместить плитку. К примеру, это производят для того, чтобы плитка под предметами мебели смотрелась симметрично. Обрезанная плитка смотрится плохо, поэтому начинать укладывать плитку лучше от стены, которая сразу видна при входе в помещение и не скрыта мебелью.

Теперь нужно подготовить плиточный клей. Его готовят по инструкции, указанной на упаковке клея. Учтите, что в случае с теплым полом нужно использовать не обычный плиточный клей, а специальный клей для теплых полов . Также не стоит замешивать сразу весь клей - если вы сразу не справитесь со всем объемом работ, вам придется его попросту выбросить.
При укладке кафельной плитки вам не избежать подрезания плитки. Делается это с помощью таких инструментов, как болгарка или плиткорез . Случаи, когда укладка обходится без подрезки плитки, довольно редко встречаются на практике. Укладка плитки для пола завершается затиранием швов. Затирка продается как в сухом виде, так и в готовом для употребления. Цвет затирки выбирается либо точно в тон, либо точно наоборот (по принципу контраста). Учтите, что начать затирать швы нужно не раньше, чем через сутки спустя укладки плитки. Производится затирка резиновым шпателем. Затирка аккуратно втирается в швы, затем протирается влажной губкой, чтобы удалить лишнее. После полного высыхания необходимо помыть пол влажной тряпкой.

Советы по монтажу теплого пола на плитку

Одной из современных новинок является так называемая теплая плитка. В ее состав входят сложные синтетические компоненты, которые не позволят опускаться температуре плитки ниже комфортного уровня. Такая плитка не остынет сильно даже при отключенном подогреве.

Что такое водяной «теплый пол», сегодня знают все.

А вот в вопросе его устройства многие пока путаются.

Основные моменты данного процесса мы постарались прояснить в этой статье, тема которой - укладка теплого водяного пола под плитку.

Не только можно, но даже нужно.

Ведь при наличии нагревателя в конструкции пола главный недостаток керамической или каменной плитки - высокая теплопроводность - превращается в преимущество.

Вспомните: в обычных условиях плитка всегда является холодной на ощупь, отчего ходить по ней босиком крайне некомфортно.

Такой эффект объясняется именно высокой теплопроводностью - материал активно отбирает тепло кожи и та чувствует холод.

Если же внутри пола устроен подогрев, то тепло, благодаря той же высокой теплопроводности, будет беспрепятственно поступать в помещение.

Таким образом, система «теплый пол» (ТП) будет работать с предельной эффективностью. В этом отношении с плиткой не сравнится ни какое другое напольное покрытие.

Как укладывать водяной теплый пол под плитку?

Данная операция не требует высокой квалификации, так что она вполне окажется по плечу и новичку.

Нужно только аккуратно следовать нижеизложенным рекомендациям.

Сделать это будет проще, если иметь представление об устройстве пола с подогревом и роли каждого из его слоев.

Давайте уделим этому немного внимания.

Устройство теплого водяного пола под плитку

Если говорить коротко, то возводимая нами конструкция будет выглядеть так (снизу вверх):

  1. Гидроизоляция. Защитит все

wiringexpert.ru

Нагревательная панель своими руками

Скептики утверждают, что ИК лучи вредны для человека. При этом охотно нежатся на пляже, забывая о том, что Солнце — самый мощный излучатель этих лучей. Наша звезда греет Землю миллиарды лет, а природа существует. Но в скептицизме есть и доля правды. Все мы получали ожоги загорая на пляже, прикосновение к горячей сковороде, кипятку или любому сильно нагретому веществу неминуемо приведет к травме.

Чтобы избежать этого, естественного, риска разработан обогреватель из инфракрасной пленки, сделать который своими руками не представляет труда. Отличительной особенностью отопления ИК лучами является тот факт, что нагревается не воздух, а предметы. Таким образом потребитель начинает ощущать тепло практически моментально после включения этого обогревателя. В традиционных системах отопления нагреватели сначала должны поднять температуру самих себя, потом воздуха в помещении и только после этого мы начинаем согреваться.

Устройство

Обогреватель, сделанный для использования излучения, не имеет жидкого теплоносителя, который может протекать или замерзнуть, если зимой уехать на несколько дней и отключить систему. Отсутствуют котел, насос трубы и батареи. Все его составляющие.

  • Нагревательный элемент — лампа, спираль или нить, которые вырабатывают тепловую энергию.
  • Отражатель, распределяющий тепло по помещению.
  • Провода.
  • Терморегулятор, с помощью которого устанавливается уровень нагрева.

Изготовить простейший инфракрасный обогреватель своими руками может ребенок. Для этого достаточно поместить лист фольги за батарею отопления. Для изготовления электрических приборов такого типа существует масса схем. Могут быть использованы различные источники тепла — от спирали для электрической печки до склеенных листов пластика с графитной прослойкой. Широкий ассортимент отражателей, вплоть до фольги от шоколадок и приспособленный регулятор напряжения.

Инфракрасная пленка

Самым современным материалом для изготовления обогревателя своими руками является инфракрасная пленка. Состоит из трех слоев.

  • Основа. Электротехнический полимер, имеющий высокие параметры огнеупорности.
  • Средний, рабочий, слой — карбоновое нетканое полотно, которое является нагревательным элементом. Серебряные и медные контактные шины.
  • Внешнее ламинирование выполнено из того же вещества, что и основа пленки.

Поскольку для установки не требуется специальной подготовки поверхности, а сам материал гибкий такой обогреватель из инфракрасной пленки своими руками несложно смонтировать на любом профиле и материале стены, пола или потолка.

Порядок выполнения работ

Ремонт

Теперь, когда вопрос как сделать обогреватель своими руками решен, рассмотрим возможные причины и методы ремонта такой системы.

Одним из основных достоинств этой схемы отопления является ее живучесть. Карбоновые полосы работают по всей своей поверхности, а их контакт с шинами осуществлен на всю длину материала. За счет этого, даже в случае пробоя в одном или нескольких местах, оставшаяся площадь каждого участка или полосы пленки будет продолжать работать.

Этот эффект можно сравнить с листом металла, на который подали электрический ток. Можно сделать отверстие в любой точке, все равно сам лист останется под напряжением. При таком повреждении ремонт инфракрасного обогревателя не требуется

Предположим, что произошел обрыв провода, и один или несколько участков перестали работать. При таком дефекте будет продолжать греть оставшаяся площадь обогревателя, ведь каждый фрагмент подключен параллельно.

Устранить эту поломку, не разбирая декоративный слой невозможно. Единственным методом борьбы с проблемой могут быть меры профилактического характера. Во время установки старайтесь избегать больших фрагментов, тогда выход из строя малого участка не окажет влияния уровень обогрева. Надежно крепите контакты. Не перегружайте провод. Кроме того, такая неисправность имеют крайне низкую степень вероятности. Мы смело ставим на потолок гипсокартон, под которым проходят провода к люстре или убираем кабель под штукатурку.

  1. Поверхность, которая передает тепло в помещение должна оказаться закрытой значительным теплоизоляционным предметом. В качестве примера представим брошенный на полу матрас. Если обогреватель смонтирован на стене или потолке такое, естественно, произойти не может. Угроза существует только для напольного варианта.
  2. При достижении температуры 70о С должен сработать терморегулятор и отключить нагревающуюся деталь. Значит одновременно бросили на пол теплое одеяло и поломался регулятор. Принцип его работы основан на законах физики. По мере нагревания находящееся в датчике вещество расширяется и размыкает контакт. Дефект невозможен. Если такого вещества там нет это будет обнаружено при первичной проверке.
  3. Все материалы, используемые при производстве пленки, имеют высокую жаростойкость. Основа выдерживает температуру в десятки раз выше. Карбонит, серебро и медь способны нагреваться сильнее и не иметь от этого вреда.
  4. Даже если произошло чудо и лист перегрелся он только потеряет свою форму и будет продолжать функционировать, но с несколько меньшим коэффициентом полезного действия.

Стоит ли изготавливать обогреватель из инфракрасной пленки своими руками ? Технологии не стоят на месте. Еще 100 лет назад подавляющее число населения нашей планеты не знало о существовании электроэнергии, а автомобиля могли попросту испугаться. Но разве возможна нынешняя жизнь без этих вещей? Вспомните мобильный телефон 1990 года выпуска, который был рацией в чемодане президента. Посмотрите на нынешний смартфон, который есть у каждого школьника. Это прогресс.

Службы ЖКХ не спешат начинать отопительный сезон и в квартирах холодно, нужно обогреть гараж или теплицу, да мало ли причин может быть для того, чтобы понадобился обогреватель. В продаже можно найти устройства на любой вкус и кошелек. И все-таки многие предпочитают собрать обогреватель своими руками, экономя при этом существенные средства.

Требования к самодельному прибору

Большинство из тех, кто хочет попробовать свои силы в самостоятельном изготовлении обогревателя, вряд ли стремятся к слишком сложной работе.

Да и покупка большого количества различных технических элементов и узлов, чья стоимость вполне сопоставима с ценой готового изделия, вряд ли экономически оправдана. Таким образом, будущий прибор должен быть:

  • простым в монтаже;
  • продуктивным;
  • экономичным в потреблении электроэнергии;
  • безопасным;
  • выгодным, то есть затраты на его производство должны быть минимальными;
  • удобным;
  • компактным.

Рассматривая существующие обогреватели, выпускающиеся промышленостью, можно сделать вывод, что всем этим требованиям соответствуют приборы, работающие по принципу инфракрасного излучения. Точнее, так называемые термопленки. Материал генерирует тепловую энергию, передающуюся предметам, которые, в свою очередь, разогревают окружающую среду. Такой способ обогрева считается наиболее эффективным, поскольку выработанное тепло не растрачивается впустую. Соответственно и кпд такого устройства очень высок.

Самоделка #1 — на основе обогревателя «Доброе тепло»

По так называемому «принципу термопленки» работают многие нагревательные устройства. К примеру, всем известное «Доброе тепло». Собрать его аналог в домашних условиях не составит особого труда. Для этого понадобится:

  • Слоистый бумажный пластик. Два одинаковых по размерам листа площадью около 1 кв. м.

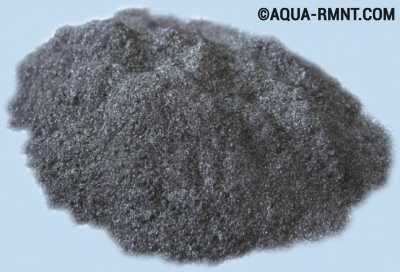

  • Графитовый порошок. Можно самостоятельно размолоть графит, например, старые графитовые троллейбусные щетки.
  • Эпоксидный клей.
  • Кусок исправного провода с вилкой на конце.

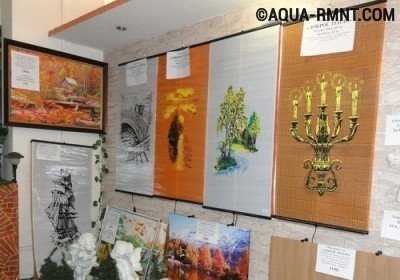

Обогреватель Доброе тепло — прототип для множества самодельных устройств

Работа выполняется поэтапно:

  • Смешиваем клей с графитовым порошком и тщательно размешиваем получившуюся смесь. Таким образом мы получаем не просто клеящий состав, а графитовый проводник с высоким сопротивлением. Количество графита в клее напрямую влияет на максимальную температуру будущего обогревателя. В среднем она составляет около 65 °С.
  • На лист пластика зигзагообразными широкими мазками наносим подготовленный состав. Для обработки используем более шершавую сторону листа.
  • Пластиковые листы соединяем между собой при помощи эпоксидного клея.
  • Для большей прочности конструкции сооружаем деревянную рамку, надежно фиксирующую листы.
  • С разных сторон сооружения к графитовым проводникам крепим медные клеммы. Как вариант можно так же подключить и простенький терморегулятор, который позволит устанавливать наиболее комфортный режим обогрева. Однако это не обязательно.
  • Тщательно просушиваем конструкцию. Даже небольшая влажность повредит самодельный обогреватель при первой же попытке включения.
  • Проводим испытания, измеряем сопротивление устройства. По полученной величине рассчитываем мощность и определяем, можно ли без опасений подключать обогреватель в сеть.

Прибор готов к использованию. Он может размещаться как полу или на стене, не занимает много места, достаточно эффективен и безопасен при условии качественной изоляции.

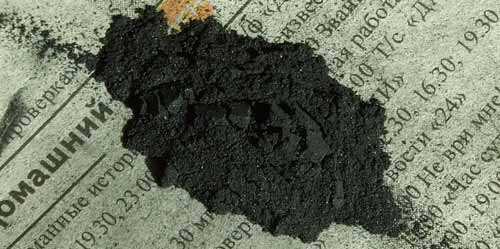

Графит измельчается и смешивается с эпоксидным клеем — так получается графитовый проводник

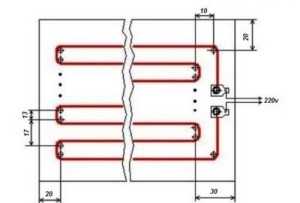

Схема устройства будущего обогревательного устройства

Самоделка #2 — мини-обогреватель из фольги и стекла

Следующее самодельное устройство работает по схожему с предыдущим принципу. Для его изготовления понадобится:

  • два одинаковых по размерам куска стекла;
  • алюминиевая фольга;
  • герметик;
  • обычная парафиновая свеча;
  • провод с вилкой на конце;
  • эпоксидный клей.

Также пригодится приспособление для удерживания свечи во время работы, ватные палочки для удаления сажи и тряпочка для чистки стекла.

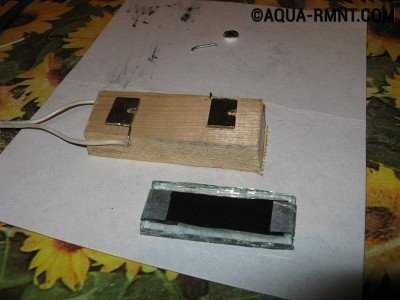

Внутренняя поверхность стекла покрывается сажей для создания токопроводящего слоя

Приступаем к сборке:

  • Тщательно очищаем стекло от всевозможных загрязнений: следов краски, пыли, жира и т.п.
  • Формируем токопроводящую поверхность. Для этого при помощи свечи на одну сторону каждой стеклянной заготовки равномерно наносим копоть, которая и выступит в роли проводника. Для облегчения процесса стекло перед операцией лучше охладить – так копоть осядет ровнее.
  • С краев заготовки ватной палочкой аккуратно убираем лишнюю копоть, так, чтобы получилась прозрачная окантовка шириной около половины сантиметра.
  • Вырезаем две полоски из алюминиевой фольги, ширина которых соответствует размеру токопроводящей поверхности. Они предназначены для выполнения функции электродов.
  • Укладываем заготовку покрытой копотью стороною вверх и наносим на нее эпоксидный клей. Раскладываем по краям электроды из фольги так, чтобы их края выходили за заготовку.
  • Накрываем деталь вторым листом, направленным закопченным слоем внутрь, тщательно прижимаем и склеиваем. Все соединения хорошо герметизируем.

Проводим испытания и замеряем сопротивление токопроводящего слоя. Теперь можно рассчитать мощность прибора, которая будет равна произведению сопротивления поверхности на квадрат силы тока. Если полученное значение находится в пределах, разрешенных нормативной документацией, прибор можно подключать в розетку. Если же нет, придется собирать его заново. При этом надо учитывать, что чем шире слой сажи, тем меньше сопротивление устройства и, соответственно, выше температура нагрева стекла.

Макет самодельного обогревателя из стеклянных пластин

По принципу использования инфракрасного излучения работает еще один простейший самодельный прибор, собрать который можно за несколько минут. Это устройство состоит из листа алюминиевой фольги, установленной на батарее и ориентированной на комнату. Тепло, исходящее от радиатора, собирается зеркалом фольги и отражается в помещение, без ненужных потерь на прогрев стен.

Способов сделать обогреватель своими руками существует множество. Можно выбирать разные принципы работы устройств и материалы, из которых они будут изготовлены. Главное, не забывать о том, что приборы в обязательном порядке должны быть безопасными. Не нужно лениться замерять сопротивление и рассчитывать мощность, чтобы определить, допустимо ли подключать самоделку в розетку или нет. Все контакты устройств, провода, токопроводящие части должны быть тщательно изолированы. Безопасный, эффективный и практичный обогреватель будет долгие годы радовать своей безупречной службой.

В условиях нашего климата практически каждая зима является очень суровой и в этот период можно зафиксировать довольно сильные и продолжительные морозы, которые могут значительно превосходить существующие системы отопления домов и квартир. При критически низких температурах отопительная система просто не справляется либо влечёт за собой существенные затраты энергетических носителей, таких как газ и электричество.

Отличным вариантом для помощи в отоплении являются различные компактные комнатные обогреватели, одним из которых является инфракрасный обогреватель. Но цена на действительно качественные устройства довольно высока, потому вы решили рассказать вам как сделать инфракрасный обогреватель своими руками.

Принцип работы и конструкция ИК обогревателя

Весь принцип действия плёночного ик устройства заключается в электромагнитном излучении, который издают специальные устройства в его конструкции. При соблюдении условий, а именно необходимого разогрева такой среды, устройство начинает излучать довольно большое количество тепла. Под воздействие этого электромагнитного излучения и определённой температуры, излучатель разогревается и начинает отдавать свою температуру в окружающую среду.

Для того чтобы весь процесс проходил успешно и выдавал необходимый показатель температуры, необходимо чтобы некоторые условия были полностью соблюдены:

  • Входящее сетевое напряжение должно быть стабильным и находятся на отметке двести двадцать вольт.
  • Наличие правильно сконструированного излучателя в виде лампы накаливания или плёночного ик покрытия.
  • Наличие рефлектора в конструкции. Он выполняет функцию направляющего механизма, и отражает всё тепло в необходимую вам сторону, тем самым делает весь обогреватель устройством направленного действия.
  • Контроллер температуры со встроенными или внешними датчиками. Он позволяет регулировать температурный режим и более точно устанавливать температуру в помещениях.

Плёночные ик обогреватели обладают очень простой конструкцией. В первую очередь в их основе лежат две склеенные плёнки, первый слой служит как тепловой отражатель, а второй используется в качестве защитной прослойки. Они защищают конструкцию от повреждений, а пользователей изолирует от удара проходящего тока. Между плёнками расположены специальные металлические нити, которые разогреваются и выдают тепло в ик спектре.

Таким образом, собрав конструкцию, которая будет отвечать вышеперечисленным требованиям, вы сможете обеспечить необходимый уровень теплового комфорта вашего дома или квартиры. Благодаря направленному принципу действия, у вас может получится сделать отдельную зону, которая будет обогреваться. Это способствует увеличению экономии и обогреву только тех участков, который необходимы вам для комфортной работы или отдыха.

Изготавливаем своими руками

Одним из наиболее качественных самодельных ик обогревателей является обогреватель на основе графита. Давайте сначала разберём что нам потребуется для сборки такого устройства:

  • Как вы уже поняли, необходимо определённое количество графита, лучше всего в виде порошка. Количество зависит от размеров ик обогревателя, который вы хотите сделать своими руками.
  • Пластиковые плиты. Размер их тоже индивидуален и зависит от необходимых габаритов прибора. Их необходимо иметь две штуки, одинакового размера.
  • Клеевая смесь, лучше всего купить «эпоксидку».
  • Провод с вилкой. Можно приобрести как новый, так и найти старый у себя в гараже. Длину подбирайте исходя из расстояния от места установки к ближайшему источнику питания.
  • Регулятор напряжения или специальный контроллер.
  • Средства для изоляции и крепёжные элементы.

Графит измельчается и смешивается с эпоксидным клеем — так получается графитовый проводник

Для нанесения клея также потребуется иметь в наличии кисточку. В случае если графит в стержнях, подготовьте инструмент чтобы его растереть в порошок. Теперь собрав все необходимое, можно приступать к сборке нашего устройства:

  1. Начинаем всё со смешивания клея графитового порошка. Стоит отметить, чем большее количество графита будет в смеси, тем больше температура разогрева получится. Не стоит добавлять его слишком большое количество, так как пластик моет расплавиться.
  2. Наносим полученный субстрат на поверхность пластиковых плит, каждую по отдельности. Нанесение должно происходить равномерными мазками зигзагообразной формы, при этом пропуски делать категорически нельзя.
  3. Подключаем оголённые концы провода к графитовому составу и склеиваем две пластиковые плиты и дожидаемся полного высыхания.
  4. После того как клей полностью окреп и надёжно соединил нашу конструкцию, в схему можно подключить температурный регулятор, контроллер или устройство для регулировки входящего напряжения.
  5. После этого тщательно изолируем все стыки и соединения. После чего обогреватель будет полностью готовым к использованию.

Схема будущего обогревателя

Теперь вы можете повесить собранное вами устройство на стену или установить на полу и получить необходимое тепло и комфорт в помещении. Средняя температура разогрева такого прибора составляет шестьдесят-семьдесят градусов по Цельсию. Если при сборке добавить большее или меньшее количество графита, вы можете увеличить или уменьшить рабочую температуру соответственно.

Советы от специалистов

Так как поверхность устройства может довольно сильно нагреваться, лучше всего устанавливать его в местах недоступных для детей, чтобы они не смогли навредить себе.

Для большей эффективности, между обогревателем и стеной следует разместить тепловой отражатель. Вы можете использовать как специальный, так и обычную фольгу, но второй вариант будет несколько хуже.

iobogrev.ru
