Теплый пленочный пол укладка: Пленочный теплый пол под ламинат, монтаж своими руками

Подключение пленочного теплого пола к сети через розетку запрещено. При подключении должен использоваться УЗО (устройство защитного отключения).

После завершения укладки теплого инфракрасного пола и подключения его к сети необходимо произвести пробное включение. Если все нормально, то можно приступать к укладке декоративного покрытия, но перед этим теплый пол покрывается еще одним слоем гидроизоляционного слоя (полиэтиленовая пленка).

Монтаж инфракрасного теплого пола под силу каждому. Главное соблюдать последовательность технологии, произвести правильное подключение к электросети. Тогда эксплуатация отопительного оборудования будет эффективной и продолжительной.

Видео — монтаж инфракрасного плёночного тёплого пола Caleo Platinum:

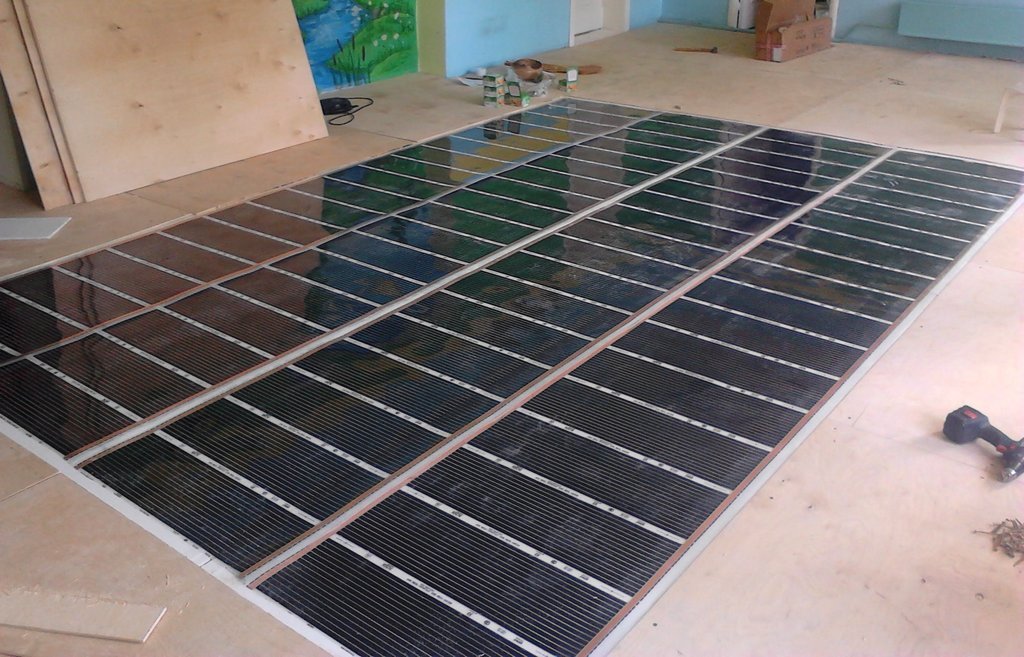

Монтаж пленочного теплого пола

Видеоинструкция по монтажу теплого пола Heat Plus

1. Меры безопасности и предосторожности

1. 1.1 Для подключения необходимо использовать материалы, испытанные и рекомендованные производителем (теплоизоляция Heat Plus Hard Cover, заземляющий слой Heat Plus E-Dero, теплораспределяющий слой Heat Plus E-Stone).
2. 1.2 Не допускается включение системы с оголенными контактами и неизолированными местами отреза пленки Heat Plus.
3. 1.3 Инфракрасная пленка должна располагаться только на свободном от мебели участках помещения. Запрещается укладка нагревательной пленки под стационарную корпусную мебель!!!
4. 1. 4 Запрещается на длительное время оставлять на полу в зоне нагрева предметы, препятствующие отдаче тепла поверхностью пола.
5. 1.5 Запрещается эксплуатация системы без терморегулятора.
6. 1.6 Электрическая суммарная мощность системы отопления должна соответствовать мощности терморегулятора (не больше!!!).
7. 1.7 Рекомендуется использование устройства защитного отключения (УЗО) с током отключения 30 миллиампер.
8. 1.8 Запрещается устройство системы обогрева в опасных местах (в ванных и душевых помещениях) без заземления.

Все подключения к терморегулятору и электрической сети должны быть выполнены согласно установленным стандартам. Монтаж электрических соединений должен проводить квалифицированный специалист!

2. Предварительная подготовка

Основание пола должно быть ровное и сухое.

Необходимый инструмент и оборудование: отвертка, рулетка, маркер, нож, электрическое измерительное оборудование и обжимной инструмент (плоскогубцы).

1. 2.1. Определите место расположения терморегулятора.

Терморегулятор желательно размещать вблизи источника питания (220 В) со свободным доступом. На функционирование термостата не должны влиять прямые потоки теплого воздуха от других источников тепла, солнечные лучи, сквозняки из дверей и окон.

2. 2.2. Определите конфигурацию зоны обогрева.
3. 2.3. Составьте схему расположения греющих полос.

Монтаж теплого пола удобнее начинать от терморегулятора (для наименьшего количества проводов).

4. 2.4. Нарисуйте электрическую схему и рассчитайте максимальный потребляемый ток теплого пола.

Пример, для площади обогрева 10 квадратных метров при использовании пленки удельной мощностью Р уд. = 220 Вт/м² суммарная мощность системы составит Р сум. = 2200 Вт, а ток соответственно I макс. = Р сум. / U = 2200 Вт / 220 В = 10 Ампер.

Нужно убедиться, что для выбранного терморегулятора максимальная нагрузка допускается более 2,2 кВт или 10 А (желательно на 20% больше).

Если суммарная мощность системы отопления превышает допустимую для одного термостата, то необходима установка дополнительного терморегулятора.

Порядок при укладке материалов должен строго соответствовать порядку указанному на рисунке!

3. Монтаж пленочного теплого пола

3.1. Установка теплоизоляции Heat Plus Hard Cover

1. 3.1.1. Рулон теплоизоляционного слоя Hard Cover укладывается по всей поверхности основания и разматывается от одной стены до другой (противоположной).
2. 3.1.2. Разрезать теплоизоляцию Hard Cover удобнее ножом для резки бумаги по месту или ножницами при предварительной подготовке.
3. 3.1.3. Закрепить теплоизоляционный слой с помощью распыляющегося клея или двухсторонним скотчем к основанию либо по кромке фиксирующим скотчем Heat Plus.

3.2. Установка инфракрасной пленки Heat Plus

Допускается работа только в обуви с мягкой подошвой. Для передвижения по расстеленной пленке рекомендуется применять листы оргалита или фанеры.

1. 3.2.1. Распакуйте инфракрасную пленку Heat Plus и проверьте наличие всех комплектующих для её монтажа.
2. 3.2.2. Проверьте сопротивление каждого полосы инфракрасной пленки Heat Plus, используя тестер. Сопротивление полосы должно соответствовать сопротивлению расчетному Вами по формуле:

   Р полосы = Р пленки * ширину пленки * длину полосы

   R полосы = U / Р полосы

   Пример: Полоса инфракрасной пленки Heat Plus мощностью 150 Вт/м², ширина 0,5 м, длина 8 м

   Р пол = 150 * 0,5 * 8 = 600 Вт

   R пол = 220 * 220 / 600 = 80 Ом

   Не продолжайте работ без первичного тестирования каждого элемента.

   Показания тестера должны соответствовать расчетным с учетом нормативных допусков.

3. 3.2.3. Поместите рулоны инфракрасной пленки вдоль края комнаты как показано на рисунке.

Максимальная площадь одной мерной полосы пленки составляет 8 (восемь) м2.

4. 3. 2.4. Разверните пленку по длине без перехлеста нагревательных элементов соседних полос.

Отрежьте требуемую длину пленки. Линия отреза обозначена пунктиром и расположена через каждые 20 см. для «полосатой» пленки. «Сплошную» пленку можно резать в любом месте.

5. 3.2.5. Зафиксируйте полосы инфракрасной пленки фиксирующим скотчем Heat Plus для исключения их случайного сдвига.

Качество нагревательной пленки контролируется на производстве, тем не менее, необходимо еще раз убедиться в отсутствии повреждений, возможно возникших при неправильной транспортировке.

6. 3.2.6. Изолируйте бутилкаучуковой изоляцией линии отреза медной шины, находящиеся на концах полосы инфракрасной пленки, линию поперечного отреза сплошной пленки изолируйте полимерной изоляцией.

Подсоединять провода к пленке можно двумя способами: специальными коннекторами или припаиванием.

ПЕРВЫЙ СПОСОБ – СОЕДИНЕНИЕ КОННЕКТОРАМИ:

1. 3.2.7.1. приподнимите с помощью отвертки верхнее покрытие над медной шиной и введите коннектор одной пластинкой между слоями, чтобы был непосредственный контакт с медной шиной.
2. 3.2.7.2. Подсоедините коннекторы к каждому из двух медных электродов, сначала прижав коннектор пальцами, а затем с помощью обжимного инструмента (плоскогубцев).
3. 3.2.7.3. Вставьте монтажные провода в цилиндрические разъемы коннекторов и обожмите клещами или плоскогубцами.

ВНИМАНИЕ: неправильно установленные и плохо закрепленные коннекторы являются причиной перегрева электрической цепи и выхода системы из строя!!!

4. 3.2.7.4. Соединения изолируйте отрезками бутилкаучуковой изоляционной ленты размером 50 x 40 мм, которые входят в набор для подключения. Необходимо тщательно «промять» место контакта пальцами, при этом не менее 25 мм провода должно быть покрыто изоляцией.

ВТОРОЙ СПОСОБ – СОЕДИНЕНИЕ ПРИПАИВАНИЕМ:

1. 3.2.7.1. Снимите верхний защитный слой в 2-3 см от края полосы над медной шиной и обработайте канифолью или паяльным флюсом место пайки.
2. 3.2.7.2. Подготовьте монтажные провода, облудите припаиваемый конец провода.
3. 3.2.7.3. Припаяйте провод к шине.
4. 3.2.7.4. Соединения изолируйте отрезками бутилкаучуковой изоляционной ленты размером 50 x 40 мм, которые входят в набор для подключения. Необходимо тщательно «промять» место контакта пальцами, при этом не менее 25 мм провода должно быть покрыто изоляцией.

Пайка является более надежным способом электрического соединения, но только качественно выполненная, поэтому если Вы не обладаете нужными навыками – воспользуйтесь коннекторами!

Для каждого соединения, чтобы они не мешали при укладке следующего слоя покрытия, рекомендуется вырезать штроб в термоизоляции.

3.3. Установка экранирующего (заземляющего) слоя НЕАТ PLUS

Во влажных помещениях, а также помещениях зданий, построенных из сэндвич-панелей, или построенных с применением металлосодержащих материалов (например, стальной арматуры при монолитном способе строительства) существует вероятность возникновения индуктивного тока. В данных случаях на пленку необходимо нанести экранирующее покрытие и заземлить кабель для нейтрализации индуктивного тока. Экранирующий слой представляет собой основу из гибкого полиэстера с нанесенным на него графитовым покрытием.

Обязательно использовать в помещениях, предназначенных для детей, пожилых людей и беременных женщин!

1. 3.3.1. Поместите рулон экранирующего слоя E-Dero на уже установленную инфракрасную пленку Heat Plus.
2. 3.3.2. Совместите края нагревательного и экранирующего слоя. Зафиксируйте экранирующий слой на нагревательной пленке. По мере размотки рулона следите, чтобы заземляющий слой покрывал инфракрасную пленку. Отрежьте ножом или ножницами требуемую длину слоя.
3. 3.3.3. Подготовьте заземляющий провод. Подсоедините подготовленный провод к заземляющему слою с помощью коннектора.

Провода укладывают по периметру комнаты в оставленный 50-миллиметровый промежуток или вырезанный в теплоизоляции штроб, начиная с самой отдаленной от монтажной коробки полосы пленки. Закрепляют их скотчем фиксирующим скотчем Heat Plus.

Примечание: Монтажные управляющие провода ни в коем случае не должны соприкасаться с нагревательным элементом.

4. 3.3.4. После размещения монтажных проводов необходимо во второй раз протестировать каждую полосу теплого пола, при этом показания тестера не должны отличаться от показаний первого тестирования.
5. 3.3.5. Управляющие провода соединяют параллельно в монтажной коробке с соответствующим питающим кабелем от термостата.
6. 3.3.6. Заземляющие провода также соединяются в коробке клемным соединением, минуя терморегулятор. Рекомендуется использовать монтажную коробку с 8-кратным разветвлением глубиной не менее 25 мм. После соединения проводов проводят контрольное тестирование системы.
7. 3.3.7. Датчик температуры пола фиксируют скотчем на расстоянии 30-50 см от края комнаты между теплоизоляционным слоем «Heat Plus» и инфракрасной пленкой «Heat Plus». Провод датчика может быть сокращен или, если потребуется, удлинен до 5 м гибким двужильным проводом сечением жилы 0,75 мм². Желательно отметить на плане местоположение наконечника датчика.

Для корректной работы системы «Теплый пол» рекомендуется укладка датчика пола под одной из полос нагревательной инфракрасной пленки в месте наименьшей теплоотдачи.

8. 3.3.8. Убедитесь, что теплый пол установлен и зафиксирован так, как необходимо (изображено на Вашем плане).

3.4. Установка защитного теплораспределяющего слоя НЕАТ PLUS

В качестве защитного теплораспределяющего слоя наилучшие результаты показывают каменные панели Heat Plus E-Stone. При минимальной толщине, покрытие Heat Plus обеспечивает максимальную механическую прочность и защиту нагревательной пленки от перегрева.

При использование мягких напольных покрытий (ковролин, линолеум, ПВХ плитка и др.) применение защитного теплораспределяющего слоя Heat Plus является обязательным и достаточным условием.

1. 3.4.1. Разложите поверх нагревательной пленки и заземляющего слоя E-Dero листы защитного теплораспределяющего покрытия Heat Plus E-Stone.

Подгоните по размеру, обрезая ножом лишние участки. При обрезке подкладывайте твердую плоскую поверхность чтобы не повредить греющую пленку.

2. 3.4.2. Листы защитного покрытия Heat Plus E-Stone должны располагаться встык скрепляются между собой фиксирующим скотчем Heat Plus OPP.

3.5. Установка напольного покрытия

1. 3.5.1. В соответствии с инструкциями изготовителя аккуратно уложите напольное покрытие. Финишное покрытие обязательно должно пройти акклиматизацию в помещении до установки, чтобы избежать чрезмерной деформации при нагреве теплого пола.

Влажность внутри помещений, в которых устанавливается система теплого пола, должна соответствовать инструкции по установке и использованию дощатых, паркетных или ламинатных покрытий.

Обязательно при укладке оставляйте зазор между покрытием и стенами для возможного расширения. Для более подробной консультации обратитесь к изготовителю покрытия.

При использовании нагревательной пленки учтите, что предельная температура нагрева ламинированного паркета составляет 27 °С. Под ковриками или мебелью температура покрытия может превысить предел, ограниченный установками терморегулятора. Для более подробной консультации обратитесь к изготовителю покрытия.

2. 3.5.2. После завершения укладки финишного покрытия еще раз протестируйте теплый пол, чтобы убедиться, что никакие соединения не были нарушены. Затем можете подключать систему к термостату и проверить работу теплого пола от сети.
3. 3.5.3. При необходимости нанесите предупреждающие надписи вблизи термостата.

Гарантия

Компания Heat Plus предоставляет 15 летнюю гарантию с даты производства на свою продукцию (инфракрасная нагревательная пленка) при условии правильной эксплуатации и надлежащего обслуживания только при условии, если система теплого пола выполнена из комплектующих произведённых только компанией Heat Plus.

Компания Heat Plus не несёт ответственности за дефекты, возникшие по причине иных (не произведённых Heat Plus) сопутствующих материалов, применяемых совместно с инфракрасной нагревательной пленкой, приобретенных покупателем. Также компания не несет ответственности в случае несоблюдения правил инструкции по монтажу и эксплуатации продукции.

При обнаружении дефектов покупатель должен уведомить компанию Heat Plus через официального дилера в вашем регионе или магазин, в котором вы приобрели продукцию об их наличии в письменной форме в течении 10 (десяти) дней со дня покупки. Данное заявление должно включать в себя описание дефекта и его проявления. Если в течении гарантийного периода продукция, произведенная компанией Heat Plus признается дефектной, то дефекты будут устранены или данная продукция будет заменена бесплатно на домашний или официальный адрес покупателя. Ни при каких условиях компания Heat Plus не несет ответственности за затраты, связанные с демонтажем и переустановкой дефектной продукции или дефектных частей продукции. Замена и ремонт бракованной продукции или дефектных частей продукции являются единственным и исключительным средством возмещения для покупателя.

Все гарантии и средства возмещения имеют силу только при условии соблюдения Покупателем правил по погрузке/разгрузке, хранению и монтажу, правильной эксплуатации и надлежащего обслуживания продукции компании Heat Plus, а также при условии, что продукция не подвергалась механическому воздействию, модификациям, не правильной или не надлежащей эксплуатации.

ВНИМАНИЕ! Гарантийный талон действителен только вместе с документами, подтверждающими покупку и содержащими дату покупки! Гарантия осуществляется только при наличии заполненной схемы монтажа, произведенного квалифицированным электромонтажником.

По всем вопросам гарантийного обслуживания изделий HEAT PLUS обращайтесь к Вашему местному продавцу.

Смотрите также:

Монтаж теплого пленочного пола самым быстрым способом

Стоит отметить, что для создания системы теплого пола наиболее подходящим считается способ сухого монтажа. Нагревательный элемент системы теплого пола должен укладываться непосредственно под напольное покрытие без применения стяжки или же плиточного клея. Укладывать пол таким образом можно при использовании таких напольных покрытий, как паркет, линолеум, ковролин и ламинат.

Подготовка поверхности пола

Вначале стоит проверить, чтобы площадь укладки была ровной. На ней не должно быть острых выступов, трещин, сколов, а также предметов, которые могли бы нанести вред термопленке. Термопленка укладывается контактами к месту установки терморегулятора. Полосы пленочного теплого пола, в свою очередь, располагают по длинной стороне помещения. Именно такое решение позволит вам сэкономить количество необходимых проводов. Укладывается термопленка только на свободную площадь помещения.

Укладка теплоизоляции и термопленки

Выполнять укладку теплоотражающего материала стоит только на ровную поверхность пола. Листы материала фиксируют и между собой, и с первичным полом посредством использования скотча. Укладка термопленки производится по длине помещения. В этом случае будет меньше монтажных проводов и больше цельных полос. Пленку стоит укладывать лицевой стороной вверх, и медной шиной вниз. Те места, где подключаются провода, лучше выводить или под плинтус, или к самому краю покрытия. Термопленка закрепляется скотчем по отношению к теплоизоляции с целью предотвратить ее сдвиг в процессе дельнейшей укладки используемого напольного покрытия. Полосы термопленки должны крепиться скотчем к материалу, который отражает тепло для того, чтобы отсутствовали сдвиги при выполнении дальнейших работ. Крепить нужно друг к другу вплотную, чтобы  равномерность прогрева была высокой. Нельзя допускать наложение полос термопленки друг на друга.

Подключение к термопленке проводов и изоляция мест подключения

Подключение терморегулятора и датчика температуры пола

Также имеется возможность установить дополнительный датчик перегрева. В частности в том случае, если ваш терморегулятор поддерживает данную функцию. Такой датчик обеспечит дополнительный контроль температуры в самой опасной зоне, где может возникнуть перегрев. Он даст гарантию отключения вашего теплого пола в том случае, если перегрев подобного характера все же появится.

Проверка работоспособности системы и  дальнейшая укладка напольного покрытия

Поле того, как монтаж теплого пленочного пола окончен, необходимо произвести проверку системы, работы термопленки и проверку пробником мест подключения проводов и их изоляции по линии отреза. Безусловно, необходимо проверить прогрев каждой термопленочной полосы. Не должно быть искрения в местах соединения и чрезмерного нагрева проводов. Конструкция, которая получилась, должна быть накрыта плотной полиэтиленовой пленкой, которая будет служить гидроизоляцией. Уже после этого делается укладка нужного напольного покрытия.

Если вы решили установить ламинат или паркет, то укладка их должна быть сделана сразу поверх термопленки. Если же вы выбрали линолеум или ковролин, то дополнительно нужно уложить ДВП, ГВЛ или СМЛ между термопленкой и окончательным напольным покрытием. Это обеспечит надежную защиту пленки от различного рода механических повреждений.

Запрещается при установке пленочного теплого пола:

• проводить монтажные работы при высокой влажности;
• проводить монтажные работы при отрицательной температуре;
• сгибать термопленку на участке 5 см под прямым углом;
• ставить на термопленку габаритную мебель;
• применять гвозди для крепления;
• допускать наложение полос пленки друг на друга;
• делать в пленке отверстия;
• ставить термопленку больше, чем на 10 м погонных на один отрезок;
• использовать один отрезок с потреблением, которое превышает 10 А;
• подключать термопленку к сети, не сделав предварительную проверку изоляции контактов и линий ее отреза;
• устанавливать пленку возле камина, печи и прочих нагревателей;
• включать в сеть пленку, свернутую в рулон;
• включать систему обогревания в сеть, напряжение которой не соответствует тому напряжению, которое указано в паспорте на изделие или на его упаковке;
• выполнять работы относительно установки и ремонта терморегулятора, предварительно не отключив напряжение;
• использовать алюминиевую фольгу и другой материал на основе фольги в качестве материала для теплоотражения;
• закрывать термопленку или обогреваемую поверхность металлическими листам.

Инструкция по монтажу инфракрасного теплого пола под ламинат, ковролин, линолеум

Инфракрасный теплый пол — современная разработка, требующая для монтажа и подключения, минимум времени и навыков.

Монтаж инфракрасной пленки под силу каждому.

Не нужно быть специалистом, что бы уложить и подключить инфракрасный теплый пол, достаточно следовать несложной инструкции, которая прилагается к каждому заказу.

Инструкция по монтажу ик тёплого пола под кафель здесь..

Внимание! По желанию покупателей, мы нарежем термопленку в размер и опрессовываем клеммы.

Приобретая у нас инфракрасные теплые полы, покупатель получает максимальную комплектацию своего заказа, обеспечивающую простой и не трудоемкий монтаж теплого пола под ламинат, паркетную доску, ковролин или линолеум.

Для вашего удобства, мы публикуем подробную инструкцию по монтажу инфракрасной пленки на пол.

Следуя ей, Вы без труда сможете монтировать теплый пол под ламинат, паркет, линолеум или ковролин.

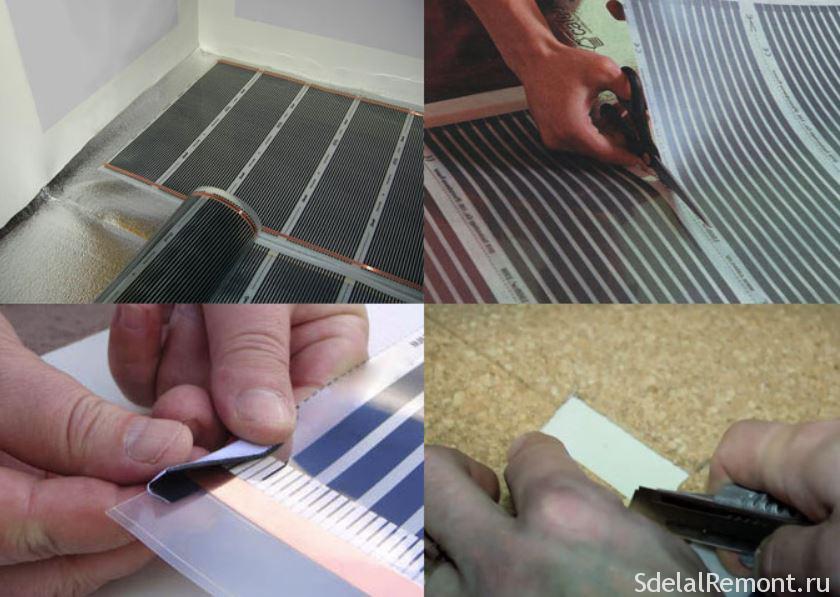

1. Для начала нужно очистить поверхность и уложить рулонный теплоотражающий материал.

• В качестве теплоотражающего материала, для инфракрасного теплого пола, рекомендуется применение фольгированного материала, покрытого металлизированной лавсановой или полипропиленовой пленкой. Оригинальные материалы Алюфом РЕ,  а так же аналоги- мегаизол, полифом, инфрафлекс, энергофлекс и подобные толщиной от 2 до 5 мм. Теплоотражающий материал вы можете так же заказать в нашем интернет магазине, а также приобрести в любом строительном маркете.

2. Затем нарежьте инфракрасную греющую термоплёнку на полосы необходимой вам длины и уложите их лицевой стороной вверх (медная шина снизу).

• По рекомендации изготовителя инфракрасной греющей плёнкой достаточно покрывать 70-80% от общей площади пола, отступив по периметру помещения, с расчетом на мебель, бытовую технику и др.
• Резать греющую пленку разрешается только в местах, обозначенных специальным знаком-

3. Закрепите электрические клеммы к каждой полосе медной шины.

• Необходимо пробить отверстия в медной шине при помощи дырокола или пробойника.

• Вставьте клемму между слоями инфракрасной пленки.

• Расклепайте клемму заклепочником.

 Присоединение клемм к медной шине греющей пленки возможно также, с помощью пайки. Для пайки мы рекомендуем использовать традиционный припой- ПОС30 и ПОС40 и канифоли в качестве флюса.

Внимание! По желанию покупателей, мы бесплатно режем термопленку в размер и опрессовываем клеммы.

4. Подключите электрические провода, в соответствии со схемой подключения, поставляемой с комплектом теплого пола.

• Надежно обжать провода в клеммах с помощью специального обжима.

• Заизолируйте клеммы с двух сторон с помощью электроизоляционного скотча (мастики), поставляемой в готовом комплекте теплого пола.

• Так же наложите еще один слой электроизоляции с помощью специальной изоленты.

• C помощью этой же изоляционной ленты изолируйте и саму медную шину.

• Далее установите под инфракрасную греющую пленку термодатчик и подключите терморегулятор. Внимание! Суммарная мощность греющей пленки не должна превышать разрешенную мощность термостата.

• Затем проверьте работоспособность теплого пола, путем подключения его в сеть 220V.

• И наконец уложите ваше напольное покрытие -линолеум, ковролин, ламинат, паркетная доска и так далее.
• Если в качестве напольного покрытия будет использоваться линолеум, поверх термопленки рекомендуем дополнительно уложить материал типа фанеры, ДВП (оргалит) или дополнительный слой обычной подложки под ламинат, толщиной 1-3 мм.

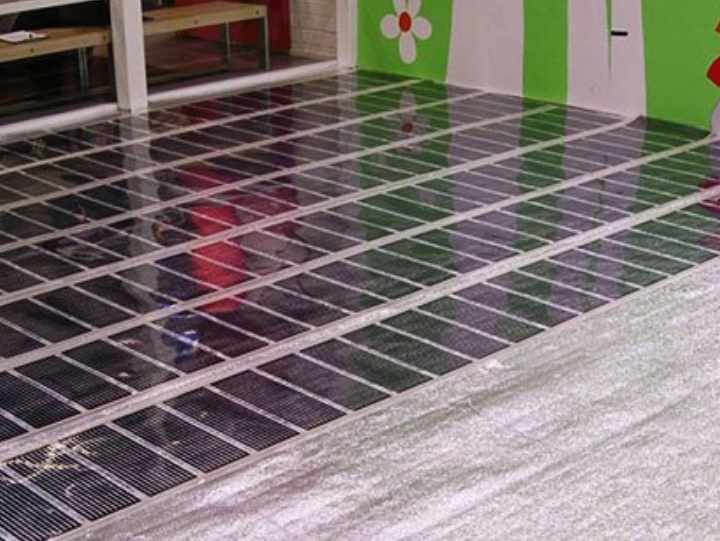

Укладка инфракрасного теплого пола под паркет, ламинат, ковролин или линолеум, займет у Вас минимум времени, а разобраться в несложной схеме подключения сможет каждый.

Электрическая схема подключения инфракрасного теплого пола и терморегулятора, также предельно проста.

Теплые полы под ламинат, линолеум или ковролин с помощью инфракрасной греющей пленки являются наглядной демонстрацией выгодного соотношения цены и качества.

Доступная стоимость такого теплого пола под ламинат и линолеум, дополняется простотой и преимуществами эксплуатации нагревательной пленки.

Легкость применения обусловлена четким понятием принципа работы такого покрытия под безклеевые финишные напольные покрытия.

Такая пленка равномерно излучает инфракрасные лучи, которые являются полностью безопасными для здоровья человека:

• Они не вызывают аллергию и не вредят суставам при постоянном хождении по теплому полу.

• Ступающий на пол ощущает не только тепло, но и комфорт.

Помимо безопасности использования, пленочный теплый пол под ламинат:

• Нагревает не только напольное покрытие, радиус комфортного диапазона лучистого тепла до 2,5 м
• обладает высокой надежностью
• характеризуется длительным сроком службы
• позволяет экономить около 20% тепла по сравнению с другими видами электрических обогревателе
• не влияет на подъем уровня пола помещения;
• ионизирует воздух и устраняет неприятные запахи (моющих средств, краски, сигарет).

Значительная экономия электричества влечет за собой и финансовую выгоду, поэтому с уверенностью можно говорить о рациональности и рентабельности использования инфракрасной пленки.

Высота помещения, при установке пленочного теплого пола под ламинат, линолеум или ковролин, останется практически неизменной, поскольку пленка имеет толщину около 0,3 мм, что не влияет на характеристики комнаты в доме или квартире.

Даже с учетом использования 2-3 мм теплоотражающего материала или обычной подложки под финишное покрытие высота пола сохранит свои параметры.

Несомненным преимуществом использования теплого пленочного пола считается отсутствие сухого воздуха в помещении, что может наблюдаться при включении электрообогревателей.

В тандеме с ионизацией воздуха такое свойство инфракрасной пленки сохранять уровень влажности в отапливаемой комнате может даже оказать антиаллергенный эффект.

Подогрев под линолеум

Применяемый инфракрасный теплый пол под линолеум обеспечивает необходимый такому покрытию плавный и равномерный прогрев.

Грамотно рассчитанная мощность теплого пола станет залогом эффективного обогрева, а также сохранения внешнего вида линолеума.

Инфракрасные теплые полы под линолеум будут препятствовать:

1. изменению цвета покрытия;
2. отставанию линолеума от основания;
3. выделению вредных веществ, которые могут появляться при сильном нагреве другими способами;
4. появлению разрывов вследствие размягчения.

В качестве прослойки, которая монтируется между пленкой и линолеумом, можно использовать обычную ДВП либо же подложку под ламинат.

Дополнительные преимущества

При устройстве пленочных теплых полов под линолеум достигается еще и экономия материала.

Обусловлено это тем, что такое покрытие монтируется только в зоне свободного от мебели и других тяжелых предметов интерьера пространства.

Качественный и надежный теплый пол под ковролин, ламинат и линолеум в виде пленки будет служить достаточно продолжительное время при правильной эксплуатации.

Достигается это благодаря тому, что он не подвергается коррозии и разрушениям. Ламинирующая пленка сможет прослужить более долгий срок, нежели напольное покрытие.

К тому времени, когда линолеум или ковролин будет нуждаться в замене, инфракрасный теплый пол сохранит свой первоначальный вид.

Пленочный теплый пол под плитку: укладка и монтаж

Комфорт проживания в квартире или частном доме во многом зависит от микроклимата в помещениях, поэтому нужно позаботиться о хорошей отопительной системе. Лучшим современным вариантом является плёночный тёплый пол, который отлично подходит под укладку плитки. Он представляет собой рулонный материал, состоящий из плотной основы и нагревательных элементов. В зависимости от типа, плёночный пол может стать дополнительным либо основным источником тепла в помещении.

Особенности и преимущества

Популярность плёночного пола объясняется наличием широкого перечня преимуществ, к числу которых относят:

1. Высокая эффективность. Благодаря большой мощности, система способна быстро нагреваться, причём максимальная температура может достигать 50^оС.

2. Минимальные затраты электроэнергии. Плёночный пол потребляет малое количество электроэнергии, что позволяет экономить в холодное время года, отказавшись от центрального отопления. Кроме того, автоматическая система управления самостоятельно выключается при достижении оптимальной температуры, но нагретая поверхность плит продолжает источать тепло.

3. Равномерное прогревание помещения. Плёнкой застилают 70% площади пола, поэтому прогревание воздуха происходит гораздо быстрее, при этом наиболее высокая температура сохраняется в нижней части помещения.

4. Доступность. Цены на плёночные полы имеют широкий диапазон, поэтому среди богатого ассортимента не сложно отыскать недорогие материалы. К тому же можно сэкономить на услугах мастера, если самостоятельно установить систему.

5. Универсальность. Электрический тёплый пол подходит для любого напольного покрытия, будь то плитка, паркет, ламинат или линолеум.

6. Устойчивость к влаге. Нагревательные полотна можно смело устанавливать в помещениях с повышенной влажностью – в туалете, ванной или на кухне.

7. Безопасность. Тёплые полы не несут опасности окружающим. Они не выделают токсичных веществ, и не воспламеняются.

8. Простой монтаж. Установить и подключить систему не сложно, нужно лишь в точности следовать инструкции и выполнять рекомендации.

Тёплый пол плёночного типа чаще всего монтируют под керамическую плитку, т.к. она имеет высокую степень теплопроводности.

Виды

Рулонные обогревательные системы, которые устанавливают под плитку, могут быть в виде тонкого мата с нагревательными элементами, или двух спаянных плёнок с карбоновым волокном между ними. Оба материала довольно эффективны, но чтобы понять какой из них лучше, следует ознакомиться с их характеристиками.

Модель с карбоновым волокном изготавливают из лавсановой плёнки, которая обладает высокой прочностью, эластичностью и износоустойчивостью. Кроме того, она является диэлектриком, что говорит о её безопасности. Для производства нагревательного элемента, т.е. карбонового волокна используют углеродистую пасту и специальные добавки. Чтобы повысить прочность и долговечность отеплительных систем, некоторые производители покрывают плёнки графитовым напылением.

Карбоновый наполнитель укладывают параллельными полосками, и запаивают между двумя плёнками. Затем оснащают изделия проводниками, сделанными из меди или медно-серебряного сплава, посредством которых ток будет поступать к нагревательным элементам, а те в свою очередь оснащены параллельной схемой. Плёночный пол такого типа ещё называют инфракрасным. Его можно установить всего за 2-3 часа, и так же быстро демонтировать, чтобы перенести в другое помещение. Единственный недостаток системы – её дороговизна.

Тонкие нагревательные маты состоят термоустойчивой сетки и прикреплённого к ней кабеля. Изделия оснащены проводником с небольшим сечением, который может быть одножильным неэкранированным, или двухжильным с защитой. Данный вид плёночного пола можно устанавливать в различных помещениях, вне зависимости от их условий. Кроме того, маты станут хорошим выбором для комнат с нестандартной конфигурацией, т.к. их сетчатую основу можно разрезать между нагревательным кабелем, и придавать изделиям нужное положение.

Монтаж тёплого пола выполняется довольно быстро и просто, ведь всего лишь нужно раскрутить тонкий мат, подключить его к сети, и после этого можно укладывать кафель. При облицовке пола используют небольшое количество цементного раствора, его будет достаточно не только для приклеивания плитки, а и надёжной фиксации матов, т.к. смесь проникнет через и их ячейки, и нагревательные провода к основанию.

Как выбрать?

Плёночные тёплые полы, предназначенные под укладку плитки, имеют много схожих характеристик, что осложняет выбор потребителям. Поэтому чтобы определиться с тем, какая система подойдёт лучше всего, следует обратить внимание на их отличия.

Например, плёнка с карбоновыми волокнами обладает следующими особенностями:

• материал можно демонтировать и установить в другом помещении;
• непосредственно над установленной системой можно размещать мебель и другие предметы, и они не будут препятствовать излучению тепловых лучей;
• электромагнитное поле практически равно нулю;
• в случае повреждения нагревательных элементов вся система продолжает работать, за исключением вышедшего из строя участка;
• может являться основным источником отопления.

Что касается тонких матов, то к их положительным отличиям относится лишь простой монтаж и доступная стоимость. Таким образом, плёнка с инфракрасным излучением является лучшим выбором. Но следует учесть, что маты для обогрева пола будут хороши в том случае, если в помещении есть основной источник тепла. К тому же они стоят гораздо дешевле плёнки с карбоновым нагревательным элементом, что для большинства потребителей является немаловажным фактором выбора.

Подготовительные работы

Перед началом монтажа тёплого пола необходимо подготовить основание. Первым делом из комнаты нужно вынести все предметы и выполнить уборку. Затем при помощи уровня проверяют наличие неровностей на поверхности. Если имеются значительная кривизна пола, тогда лучше сделать стяжку, используя самовыравнивающийся раствор, а в другом случае будет достаточным локальное нанесение шпаклёвки.

Если в помещении деревянный пол без видимых повреждений и гниения, то его можно оставить, но перед монтажом плёночного пола всё же рекомендуется выполнить циклевание. В другом случае следует устранить старое покрытие и выполнить бетонную стяжку, либо заменить его на ГВЛ или фанеру.

Ещё одним важным этапом является составление схемы укладки нагревательного материала. Как правило, его размещают практически на всю площадь пола, отступая от стен примерно на 20-30 см. Важно помнить, что при укладке тонких матов следует учитывать размещение мебели, т.к. под ней не должно находиться нагревательных элементов.

Укладка

Чтобы уложить тёплый плёночный пол необходимо подготовить дополнительные инструменты и материалы:

• ножницы;
• рулетку;
• перфоратор;
• пластиковую гофротрубу;
• молоток;
• дюбеля;
• битумный скотч;
• полиэтиленовая плёнка;
• светоотражающая плёнка;
• электропровод;
• соединительные клипсы;
• термодатчик;
• терморегулятор.

Первым делом нужно определиться с местом расположения терморегулятора, после чего при помощи перфоратора подготавливают небольшую траншею, в которую будет помещена гофротруба с электропроводами. Далее, в соответствии со схемой, на пол укладывают светоотражающую плёнку, на ней, размещают листы обогревательного материала, соединяют их между собой и устанавливают термодатчик, а затем подключают к терморегулятору. В завершение, систему накрывают полиэтиленовой плёнкой, и крепят её к полу при помощи дюбелей. После этого можно приступать к укладке напольной плитки. Следует отметить, что при установке тонких матов не нужно использовать полиэтиленовую плёнку, можно сразу приступать к финишной отделке поверхности.

Монтаж

Смонтировать плёночный тёплый пол можно самостоятельно, необходимо лишь иметь небольшие знания в сфере электрики. В случае с нагревательными матами всё довольно просто – размещённый на полу материал уже соединён одним проводом, его лишь нужно подключить к терморегулятору. Что касается плёнки с карбоновыми волокнами, то её элементы нужно соединить между собой проводами при помощи специальных клипс, а затем изолировать их битумным скотчем. Дополнительно подключают термодатчик, который нужно расположить неподалёку от терморегулятора на нагревательном элементе или под ним.

Требования и рекомендации

При монтаже тёплого плёночного пола важно соблюдать следующее:

• важно осмотреть материал на предмет повреждений;
• нельзя сгибать плёнку;
• во время резки изделий нельзя затрагивать нагревательные элементы;
• поверхность пола перед монтажом должна быть сухой и чистой;
• не рекомендуется устанавливать отрезок плёнки более 15 м;
• для удобной замены термодатчика, его следует разместить возле гофротрубы.

Прежде чем начать укладку плитки, необходимо проверить работоспособность системы, подключив её в электросети. Не исключено повреждение нагревательных элементов, которые нужно будет заменить. Включить систему можно будет после высыхания цементного раствора.

Предлагаем посмотреть небольшое видеоруководство по монтажу теплого пола.

Инфракрасный пленочный теплый пол своими руками

Мощность пола и площадь покрытия

Как и в случае с электрическим теплым полом (о котором мы писали ранее), перед укладкой инфракрасного пола нужно определиться с площадью, на которую он будет укладываться. То есть это свободное пространство, на котором могут стоять легкие предметы интерьера. Под тяжелой мебелью и техникой пол не укладывается, поскольку это неоправданно. Мощность матов зависит от площади покрытия инфракрасным полом. Для площади 20 м² подходит более мощный пленочный пол (220 Вт/м²), для площади более 20 м² нужно выбирать мощность поменьше. В любом случае консультант рассчитает вам необходимую мощность пола и терморегулятора в зависимости от вашей площади.

Провода, которыми вы будете соединять пленочные маты, выбирайте сечением от 1,5 до 2,5 мм. Желательно приобрести медный многожильный провод, поскольку нагревательные каналы, с которыми он будет соединяться, тоже медные.

Монтаж инфракрасного пленочного теплого пола

Процесс укладки инфракрасного пленочного теплого пола:

1. Очистка и выравнивание основания. После очистки проверьте горизонталь поверхности. Если отклонение составляет более 3 мм, нужно выровнять основание наливным полом. Как это сделать, мы писали ранее.
2. Отверстие для терморегулятора. Нужно просверлить вертикальную штробу от пола до места установки терморегулятора, а также сделать отверстие для самого терморегулятора. Это нужно сделать в первую очередь, чтобы затем очистить поверхность от пыли и кусков стены. Не забудьте подвести электропитание от ближайшей розетки, предварительно обесточив систему.
3. Теплоизоляция. Можно использовать отражающую теплоизоляцию, можно и не отражающую (например, пробковую). Главное – чтобы толщина теплоизоляционного слоя была 3-5 мм. В нем будут вырезаться отверстия для укладки проводов и креплений с пленкой. При укладке теплоизоляции скрепляйте ее монтажным скотчем. Для отражающей теплоизоляции не используйте материалы с отражающим покрытием из фольги – она некачественная.
4. Укладка. Пленка укладывается по направлению к стене, на которой будет установлен терморегулятор (чтобы сократить длину провода). Отступ от стен составляет 10-20 см. Вблизи сильных нагревателей (например, таких как камин) отступ составляет около 1 метра. Разрезать пленку можно только в тех светлых местах, которые идут между темными секциями. Пленка укладывается встык, который после проклеивается скотчем (края, где будет крепление с проводами, пока не приклеивайте). Крайние стороны полос тоже приклеиваются скотчем к теплоизоляции. Пленка должна быть уложена медными нагревателями вниз.
5. Изоляция концов пленки. Отрезки пленочного пола имеют открытые участки в местах разреза меди, которые обязательно нужно заизолировать во избежание порчи при какой-либо протечке. Проще всего это сделать битумной изоляцией в виде пленки. Отрезаем необходимые размеры (чуть больше, чтобы обеспечить надежность изоляции), и обклеиваем медные участки с двух сторон. Под заизолированные медные участки в теплоизоляции вырезаются отверстия, чтобы утопить отрезки. После наклеивания битумной изоляции приклейте ее скотчем к теплоизоляции, вдавив в отверстия. Так вы заизолируете медный участок навсегда. Помните, что участки, к которым будут присоединяться провода, пока изолировать не нужно.
6. Установка зажимов. К не заизолированным отрезкам меди в пленке подсоединяются металлические зажимы. Обратите внимание: одна сторона зажима должна всовываться между пленкой и медной полосой. Просто зажимать контакт сверху и снизу нельзя: вы можете повредить пленку, и пол в скором времени перестанет нормально работать. Одну сторону зажима всунули на медь под пленку, зажали пассатижами или плоскогубцами, и все.
7. Подсоединение проводов. К зажимам провода подсоединяются параллельно. То есть левые стороны соединяются только между собой, и правые стороны соединяются только между собой. Для этого лучше купить 2 цвета проводов, чтобы не путаться. Сначала на концах проводов нужно снять изоляцию специальным инструментом. После снятия изоляции кончик скручивается и всовывается в отверстие зажима, затем жестко скрепляется пассатижами или плоскогубцами. Соединения так же нужно заизолировать битумной изоляцией и сверху закрепить скотчем.
8. Укладка проводов в теплоизоляции. Провода должны уходить по полу к стене, чтобы быть в районе плинтуса. Это обезопасит их от давления покрытия пола. Чтобы провести провод к стене, нужно под его траекторией вырезать в теплоизоляции отверстие для утопления. Затем нужно просовывать провод в отверстие и скреплять скотчем так, чтобы провод тоже прилипал к скотчу. Возле стены провода не должны выступать за теплоизоляцию, поэтому там делаются чуть более широкие вырезы, и провода опять проклеиваются скотчем. Так и ведете провода от пленки к пленке, затем к месту под терморегулятором.
9. Установка датчика терморегулятора. Датчик устанавливается под пленкой примерно в центре второй секции. Под датчик также нужно вырезать отверстие в теплоизоляционном материале, а при необходимости и в основании. Для провода от датчика к терморегулятору в теплоизоляции тоже нужно вырезать отверстие. Если провод будет поворачивать вбок, вырезайте плавный поворот, чтобы кабель в проводе не сломался в будущем.
10. Подключение и проверка работоспособности. О подключении мы скажем чуть ниже, а проверить работу пленочного теплого пола можно и руками, и переносным инфракрасным датчиком, который направив на пленку, можно узнать температуру.
11. Укладка звукоизоляции. Желательно использовать рулонный материал, который обеспечивает одновременно и влаго- и звукоизоляцию.

Затем укладывается покрытие пола. Огромным плюсом инфракрасного пленочного теплого пола является возможность укладки без мокрой стяжки. Даже в случае переезда пол можно разобрать и перевезти в новое жилье. Но также инфракрасный пол хорошо подходит под наливное покрытие.

Подключение инфракрасного пленочного теплого пола

Терморегулятор инфракрасного пола подключается по такому же принципу, как и другие типы электрического пола. К примеру, в 2 контакта с одной стороны вставляются провода термодатчика, в 2 контакта с противоположной стороны вставляются по проводу от теплого пола, в 2 центральных контакта вставляются провода электропитания. Заземляющие провода соединяются клеммой и не вставляются в контакт.

Дальше больше!

Укладка инфракрасного теплого пола своими руками

Использование инфракрасных теплых полов – это, несомненно, эффективный и современный вариант обогрева жилых помещений. Сегодня мы поговорим о процессе укладки и подключения пленочного инфракрасного пола.

Процесс нагревания помещений устройствами такого типа осуществляется благодаря инфракрасному излучению. Такой тип излучения образуют специальные пленки, внутри которых располагается необходимое количество нагревательных элементов (например, медных проводников).

Основы и пошаговое руководство инфракрасного теплого пола своими руками

Для выполнения самостоятельного монтажа инфракрасной напольной системы отопления, рекомендуем воспользоваться универсальной поэтапной инструкцией по укладке теплого пола.

Универсальная инструкция по укладке теплого пола

1. Начнем, конечно же, с основания. В первую очередь необходимо удалить все серьезные дефекты, в первую очередь, неровности. Теплый пол должен укладываться только на идеально гладкую основу. Если «косметический» ремонт основания пола не принес желаемого эффекта (ровная поверхность без жирных пятен и т.д.), придется заливать новую выравнивающую стяжку из бетона. В варианте с укладкой пленки на листы фанеры или плиты магнезита есть возможность выровнять основание при помощи данных покрытий. Если речь идет о квартире на первом этаже или частном деревянном коттедже, перед монтажом теплого пола обязательно следует устроить слой гидроизоляции.
2. На стадии ремонта основания необходимо произвести подключение терморегулятора. Система напольного отопления не может функционировать в нормальном режиме в отсутствии терморегулятора – это неизбежно приведет к перегреванию поверхности. В результате нагревательные элементы достаточно быстро выйдут из строя.
3. Следующий шаг – устройство теплоизоляционного слоя толщиной, как минимум, 3-5 миллиметров. Если в качестве финишного покрытия пола вы планируете использовать линолеум, рекомендуем выбрать в качестве теплозоляции изолон или пенотерм. В сочетании с кафельной плиткой лучше всего будет выглядеть утеплитель из технической пробки. Каждый из стыков между панелями утеплителя следует проклеить специальной изолентой.
4. Переходим к укладке инфракрасной пленки. Материал укладывается таким образом, чтобы медные нагревательные элементы «смотрели» в пол (вниз). Необходимо сделать десятисантиметровый отступ от каждой стены. От отопительных элементов (батареи, конвекторы) следует отступить как минимум на один метр. Пленку разрезаем по специальным светлым линиям обозначения. Нельзя накладывать части пленки одну на другую. Между точками стыковки должны быть сделаны зазоры 1-2 сантиметра. Отступы не следует делать шире для того не допустить образования «дорожек холода».
5. Если мы говорим о сочетании инфракрасного пола с кафелем, придется позаботиться о дополнительном слое клея (сверху).
6. Заключительная стадия – укладка лицевого напольного покрытия. Порядок укладки будет зависеть от типа материалов отделки. Например, перед настилом паркетной доски или ламината придется заняться устройством дополнительной подложки.

О подключении инфракрасной системы к сети

Довольно часто на стадии подключения инфракрасного пола к сети допускаются различные виды ошибок и просчетов. Как осуществить данный этап работы правильно и качественно?

1. Как только пленка будет уложена, следует сразу же заизолировать контактные шины. Для этого мы используем специальную пленку из битума. Весь периметр конструкции проклеиваем клейкой лентой, которая в дальнейшем будет играть роль заземления.
2. На каждый медный контакт по краям пленочного пола крепим зажим. Здесь главное не повредить пленку, — в этом случае отопительная система пола не прослужит долго. Итак, каждый из зажимов устанавливаем на полосу медного проводника и зажимаем при помощи пассатижей. Постарайтесь произвести установку зажима с первого раза, — таких замочков в монтажном комплекте, как правило, не много.
3. Теперь займемся подключением терморегулятора. В первую очередь подсоединяем провод к каждому установленному зажиму. Концы зачищенных проводов подводим к отверстиям замков и поджимаем. Кабели прокладываем в местах стыков пленки.
4. Далее укладываем кабели в специально подготовленные борозды под плинтусами и в утеплителе. Выводим их к терморегулятору и фиксируем в устойчивом положении скотчем.

Установку воздушных датчиков (в некоторых случаях, одного датчика) производим по центру второй секции. Под них специально вырезаем бороздки соответствующих размеров. Датчики подключаем не менее, чем в 10 сантиметрах от поверхности пола.

Производим подключение проводов, идущих от температурных датчиков, к монтажным клеммам. С противоположной стороны подключаем к ним же провода от замков пленочного пола. По центру подводим кабели питания.

Если мы имеем дело с очень большим помещением, придется использовать двузонный терморегулятор или несколько устройств единовременно.

В обязательном порядке необходимо осуществить подключение терморегулятора к автомату-предохранителю. Установка УЗО является в данном контексте обязательным шагом (из соображений безопасности).

О заземлении теплого пола

Для того чтобы заземлить инфракрасную пленочную систему отопления пола используем специальный фольгированный скотч. Липкую ленту проклеиваем по всему периметру пленочного пола и поперек конструкции. Один конец скотча приклеиваем к заземляющей пластине.

Этап заземления системы – обязательный и очень важный. В особенности заземление актуально для помещений с повышенным уровнем влажности.

Для того чтобы инфракрасная напольная система отопления была по-настоящему надежной, рекомендуем установить необходимое количество УЗО и автоматов-предохранителей.

Помните о том, что использование в быту незаземленных теплых полов может стать причиной отказа компаний-производителей от гарантийного обязательства.

Несколько советов в заключение

1. Одна из самых частых ошибок – укладка пленки «задом-наперед». Единственный правильный вариант монтажа устройства – медными контактами вниз, в сторону пола.
2. Работы по монтажу инфракрасных полов проводятся только на сухие поверхности. Систему, которая вмонтирована в выравнивающую стяжку, можно запускать не раньше, чем через месяц после заливания бетона.
3. Проверку теплого пола на работоспособность следует проводить до начала монтажа финишного покрытия.
4. Установка датчиков терморегуляции должна быть произведена до монтажа лицевого покрытия пола.
5. Любые повреждения инфракрасной пленки во время монтажа могут быть чреваты серьезными проблемами при дальнейшей эксплуатации системы.

Видео: Полное руководство по монтажу инфракрасной пленки

С этим материалом читают так же:

Как самостоятельно выбрать теплый пол

Как самостоятельно выбрать электрический теплый пол

Как самостоятельно уложить электрический теплый пол

Установка электрического лучистого отопления в полу

Мы с женой недавно купили дом с недостроенным подвалом и бетонным полом, который мы решили превратить в уютное пространство, которое наши дети могли бы использовать в качестве игровой. Они еще очень молоды и много времени проводят, играя на паркете. Мы решили установить легкую разворачивающуюся внутрипольную электрическую систему лучистого отопления под новым плавающим полом, чтобы дополнить естественное тепло в комнате и сделать ее уютным местом для игр.Большую часть работы я делал сам.

Первое, что я сделал — покрыл бетонный пол раскатной пароизоляцией. Затем я построил черновой пол из фанеры.

Вот как я установил излучающую систему.

Шаг 1: Очистите черновой пол от пыли, грязи, случайных гвоздей, шурупов и другого мусора, чтобы получить чистую рабочую поверхность. Не оставляйте ничего, чтобы телеграфировать через подкладку или готовый пол.

Шаг 2: Нарисуйте эскиз предполагаемой компоновки системы лучистого отопления, включая предполагаемые места расположения датчика температуры пола, термостата и распределительной коробки, убедившись, что заводские провода на концах излучающих матов находятся в правильном положении. на той же стороне комнаты, что и распределительная коробка.

Соблюдайте инструкции. Система, которую я использовал, требует, чтобы между краями ближайших матов и стеной оставалось не менее 6 дюймов, чтобы было достаточно места для прокладки проводов к распределительной коробке.

Step 3: Здесь я развернул готовую к тепловому излучению подкладку под названием QuietWalk от MP Global Products, которая покрыла всю площадь пола. Подложка включает пароизоляцию, которая помогает отводить влагу над черным полом и под чистым полом. Он также амортизирует пол, чтобы поглощать звук и сводить к минимуму щелчки при ходьбе по плавающему полу, а его коэффициент сопротивления составляет 0,5, что поможет сохранить теплоту в подвале зимой.

Шаг 4: Следующий шаг — стыковать швы подкладки, используя изоленту, чтобы удерживать их на месте.Эта подкладка имеет хорошее сопротивление сжатию, поэтому она не сжималась под моими коленями, пока я наклеивал пленку.

Шаг 5: Затем я развернул панели системы теплого пола QuietWarmth. Я вписываю их в планировку комнаты, вырезая ножницами по пунктирным линиям между сияющими чернильными элементами. Я заклеил и изолировал обрезанные края прилагаемыми изоляционными дисками из каптона. Панели бывают нескольких конфигураций ширины / длины, поэтому было легко уместить планировку подвала с минимальным разрезом.

Я выбрал пленку Perfectly Warm Radiant Heat Film, потому что она была разработана специально для плавающих деревянных и ламинатных полов (а также некоторых плавающих плиточных полов) и может быть установлена ​​на подложку. Ультратонкая беспроводная нить накала составляет всего 0,016 дюйма. толстый.

Шаг 6: Провода для элементов прикрепляются на заводе к одному концу, противоположному концу, который можно обрезать для калибровки. Здесь я использовал свой универсальный нож, чтобы вырезать тонкую неглубокую прорезь в подкладке, чтобы пропустить электрические провода, чтобы на полу не было высоких точек.

Шаг 7: Теперь пора врезать провода и закрепить их изолентой, чтобы они не двигались.

Шаг 8: Раскатайте вторую панель, прилегая к первой (не оставляя зазора).

Шаг 9: Затем я установил датчик в полу, который отслеживает температуру пола (а не в помещении) и стремится установить температуру всего на несколько градусов выше комнатной. Затем я проложил провод датчика температуры пола в том же канале, что и подводящие провода, и закрепил их изолентой.

После еще нескольких регулировок я протянул все подводящие провода и провод датчика температуры пола к распределительной коробке на стене, а оттуда я провел набор проводов к термостату на стене.

Шаг 10: Следующим шагом является проверка всех электрических соединений с помощью омметра, чтобы убедиться в правильности соединений на данном этапе. Отличительной особенностью этой системы является то, что полосы нагревательной пленки уложены параллельно на прокладке, поэтому, если одна полоса окажется поврежденной или поврежденной, остальные полосы продолжат нагреваться.

В этот момент, после проверки с помощью омметра, мой электрик подключил термостат к сервисной панели домашней электропроводки в соответствии с инструкциями в руководстве по установке, прилагаемом к системе лучистого отопления.

Шаг 11: Я был готов установить плавающий пол под дерево над панелями электрического излучающего тепла. Излучающая система, которая обеспечивает постепенное дополнительное тепло за счет нагрева ультратонкой гибкой излучающей тепловой пленки с низким сопротивлением, потребляет всего 12 Вт на квадратный фут и соответствует гарантийным требованиям моего плавающего пола (и большинства других плавающих полов, как хорошо).

Дети и домашние собаки любят играть на полу, что, кстати, очень приятно, когда я иду по нему босиком.

Примечание редактора: MP Global Products L.L.C. новатор и лидер в производстве американских экологически чистых волоконно-акустических подкладок и внутрипольных систем электрического лучистого обогрева для плавающих полов и для плиточных полов. Узнайте больше о продуктах на сайтах www.quietwalk.com, www.quietwarmth.com или позвоните по телефону 888-379-9695.

Рекомендуемые статьи

Подогрев полов для виниловых полов

Доступные решения для обогрева виниловых полов

Теплые полы и долговечный винил идеально подходят друг другу.Надежные системы теплого пола от ThermoSoft выдержат испытание временем и будут обеспечивать тепло, роскошь и комфорт на долгие годы. Благодаря системам лучистого обогрева, упрощающим установку и пользующимся репутацией надежных, вы можете модернизировать пол, не вызывая у себя головной боли.

Тип винилового покрытия, который у вас есть, определит тип системы теплого пола, который вам понадобится. ThermoSoft предлагает варианты, которые совместимы со всеми типами винила — независимо от того, нужна ли вам подкладка с мягкой подкладкой, добавление минимального профиля или когда вы укладываете новый бетонный черновой пол.

подробнее »

КАК СМОТРЕТЬ НА

КАК СМОТРЕТЬ НА

Системы обогрева магазинов по типу пола

Плитка и камень

Спроектированная и массивная древесина

Ламинат

Винил

Ковровое покрытие

Бетонная плита

Преимущества решений для обогрева полов от ThermoSoft

• Эффективно передает тепло

  Виниловые полы эффективно удерживают и излучают тепло. Вы будете чувствовать себя теплее дольше и быстрее.

• Носки не нужны.

  Забудьте про холодный пол и ощутите гостеприимное тепло от пальцев ног.

• Преобразует обычное пространство

  Благодаря полам с подогревом вы превратите повседневное пространство в роскошное уединение в собственном доме.

• Минимизируйте время и трудозатраты

  Системы, разработанные с учетом наиболее эффективного процесса установки.

• Обогревает помещения любой формы и размера

  Доступна профессиональная помощь в дизайне, поэтому любой проект — это легкий ветерок.

• Разработано с определенной целью

  Мы не стремимся просто обогреть пол; мы стремимся предоставить продукт, который обеспечивает высокое качество готовой продукции.

• Подключается быстро и легко

  Подсоединяемые на заводе подводящие провода упрощают и упрощают электрические соединения для систем ThermoSoft.

• Практически универсальная совместимость

  Вперед, выберите свое любимое напольное покрытие. Наши системы отопления подойдут для всего, что вы им можете бросить.

• Технологичный

  Wi-Fi, интеллектуальные термостаты и энергосберегающие технологии сделают ваш умный дом умнее.

• Совместимость

  Протестировано и одобрено многими производителями напольных покрытий.

• Нет дополнительной высоты пола

  У нас есть решения, позволяющие добавить тепла без увеличения высоты.

• Сертифицировано по безопасности

  Зарегистрировано UL или ETL для США и Канады.

• 10-летняя или пожизненная гарантия

  Отопительные системы ThermoSoft рассчитаны на длительный срок службы.

• Поддержка производителя премиум-класса

  Ведущая в отрасли прямая поддержка в США.

Наши обязательства перед вами

При поддержке реальных людей

Мы знаем, что быть лучшим — это не просто означает превосходные продукты, это означает подкреплять их превосходным обслуживанием.

Приоритет 1: сделать вас счастливыми

Создание радости и комфорта с помощью наших тепловых приложений — наша основная мотивация.

Лучшее в отрасли соотношение цены и качества

Качество американского производства, простая установка и безопасная работа.Все это по конкурентоспособным ценам для лучшей цены на лучистое отопление.

Инновационная и надежная конструкция

Движение отрасли вперед с помощью инноваций, и здесь для долгосрочных целей с высочайшей надежностью. Вот почему наши системы есть и у нас дома.

Понимание ваших потребностей

ThermoSoft — лучший партнер для вашего проекта, потому что мы знаем, когда слушать, а когда давать рекомендации.

Постоянная целостность

Наша репутация — один из наших лучших активов.Мы заработали эту репутацию, выполняя все обещания.

Избранные новости и видео

Веб-семинар NWFA, часть 1

59:12 мин.

Веб-семинар NWFA, часть 2

55:49 мин.

Веб-семинар NWFA, часть 4

54:56 мин.

Веб-семинар NWFA, часть 5

59:24 мин.

Веб-семинар NWFA, часть 6

50:43 мин.

Развенчание мифов о лучистом напольном отоплении

Обычное тепло vs.Электрическое лучистое тепло

Выбор термостата для системы электрического отопления

Уход за своим лучистым деревянным полом с подогревом

Установка лучистого тепла под деревянные полы

Монтаж инфракрасного пленочного теплого пола своими руками

Инфракрасная пленка для теплых полов была изобретена в конце ХХ века, а в России появилась в начале этого.В этой статье мы постараемся разобраться в устройстве пленочного пола и разобраться, как проходит процедура монтажа своими руками.

Конструкция перекрытия ↑

По устройству пленочный пол очень прост. Итак, представьте себе длинный рулон пленки определенной ширины. Например, 1 метр. И вот по этой пленке, то есть по ширине, проложены греющие теплые полосы из углепластика. Основное их предназначение — быть резистором, подключенным к тёплому полу напряжением 220 Вольт.

Обычно один рулон пленки имеет длину от 7 до 13 метров. Эта длина зависит от одного фактора: толщины медных полосок, идущих вдоль пленки. Именно по этим полосам протекает ток, и от их структуры (чем больше, тем лучше) зависит, какое максимальное количество тока проходит через пленку.

Большой недостаток инфракрасных пленочных теплых полов состоит в том, что разработчикам такой конструкции приходится сочетать медные полосы с полосами из углеродного волокна. Некоторые страдают током и отсутствием тепла, другие — сопротивлением, и от них исходит тепло.Обычно их подключают к подложке из серебра, которая дает наименьшее значение сопротивления.

Но это в случае несущего тока макаронных изделий с серебром — а это дешевые теплые пленочные полы. Если Вы приобретете качественный инфракрасный пол, то можете быть уверены, что никаких дефектов и расслоений из-за перепада температур не будет. Такие пленки содержат в своем составе еще и «антиискровую» сетку.

Во время монтажа процесс еще проще благодаря наличию специальных секций через каждые 25 сантиметров, позволяющих обрезать ленту в этом месте, не беспокоясь о том, что она может быть повреждена.В этих местах нет важных элементов. Все электрические и нагревательные полоски расположены между двумя слоями пленки разной толщины. Итак, общая толщина пленки обычно не превышает 400 мкм (или 0,4 мм).

Обратите внимание, что этот пленочный пол требует аккуратного и бережного обращения, от транспортировки до укладки и последующего использования. Использовать установку на стяжку не обязательно, так как, как показывает практика, пленка с годами изнашивается. Помните, что малейшая трещина или царапина — угроза Вашей безопасности!

Полезные функции инфракрасный пол ↑

• поскольку тепло, передаваемое полу, проходит через спектр длин волн инфракрасного излучения, количество тепла, передаваемого через верхнюю поверхность пола, зависит от длины волны; так, пленочный пол имеет длину волны в пределах 5-20 мкм, что позволяет передавать более 90% тепла через плитку или стяжку;
Инфракрасный пол
• способствует увеличению количества отрицательных ионов в помещении, которые также называют «витаминами в воздухе», потому что они помогают человеку лучше поглощать кислород во время процесса дыхания;
• дарит свежесть и чистоту;
• практически нет э / м излучения, эти полы абсолютно безвредны для человека;
• несмотря на более низкую температуру, чем в стандартном корпусе обогрева помещения (около 5 градусов Цельсия), хозяин и его гости будут чувствовать себя не менее комфортно и уютно;
Инфракрасное излучение
• нагревает предметы в комнате, которые передают свое тепло человеку.

Подготовительный этап ↑

Первый шаг — очистить комнату от ненужных предметов интерьера — мебели, техники, ковров и т. Д. Далее нужно разобрать пол, чтобы избавиться от напольного покрытия — будь то линолеум, плитка или пол. Затем внимательно осмотрите наш теплый пленочный пол и проверьте его на наличие дефектов, таких как полости, трещины, острые неровности и неровности. Все это может привести к разрушению поверхностного пленочного покрытия! А это угроза безопасности.Выровняйте пол. Во всевозможные ниши можно поместить подложку, отражающую тепло, которую вы собираетесь использовать в качестве «подстилки» для секса в инфракрасной пленке.

Выбор места расположения датчика температуры ↑

Следующим шагом будет поиск места для установки датчика температуры. Думаю, все так просто?

Во-первых, поймите, что датчик нужно устанавливать на подложку, между ней и пленочный пол. Если установить датчик под подложку, то он будет касаться холодного пола.Температура пленки пола повышается, поэтому датчик будет отслеживать неверные показания.

Во-вторых, примите во внимание тот факт, что датчик имеет приблизительную толщину около 5-7 мм, а его провод прочный и жесткий, что позволяет избежать его деформации. Если у вас получилась идеально гладкая поверхность пола, возьмите долото (например) или выступ, чтобы проделать отверстие для датчика, выходящее из кабеля. Чтобы избежать неприятных сюрпризов, сделайте отверстие чуть больше датчика, примерно на 3-5 мм в разные стороны от него.

Выбор места расположения терморегулятора ↑

Следующим шагом является поиск места, куда мы крепим наш термостат, что позволяет видеть всю информацию на дисплее, показания пола пленки, задавать определенные условия нагрева и т. Д. Сложность заключается в том, что обычно устанавливается термостат. с проводом не более 3-х метров. Итак, если Вы устанавливаете теплые полы пленкой примерно по центру комнаты, Вам придется дописивать эти провода к датчику температуры, чтобы прикрутить их к термостату.Терморегулятор лучше всего вешать на стену под уровень Вашего роста, при этом не нужно наклоняться к розетке и выставлять температуру, проводя от любого кабельного вывода в стене на высоту перед глазами.

Термостаты бывают разных версий: для одного требуется ниша в стене (нужно вручную сделать монтажную коробку в нишу), другие крепятся непосредственно к стене, третьи требуют установки переходной коробки на стене, которая в Будущее будет прикреплено к терморегулятору.

Установите отражающую подложку теплопередачи ↑

Для установки подложки Вам понадобится сама подложка, а также двухсторонний скотч плюс майлар с металлическим покрытием или однотонные канцелярские товары (при отсутствии лавсана).

Важно! Вы хотите выбрать область подложки, которая хотя бы немного больше пола пленки. Зависит от величины тепловых потерь: чем больше разница в площади между подложкой и пленкой, тем меньше потерь вы получите.Пока вы решаете, класть теплые полы пленкой на всю площадь комнаты или на отдельных участках.

Итак, прежде всего, купите в строительном магазине двусторонний скотч. Приклейте так, чтобы можно было прикрепить к углам первой полоски подложки. Затем приклейте ленту по длине подложки примерно на метр. Снимите защитную полосу с ленты и приклейте к ней подложку. Это поможет добиться желаемого эффекта, а основа будет формироваться ровно и ровно.В таком случае, поскольку вы использовали минимальное количество ленты, можно приклеивать подложку.

Приложите подкладочный шов к стыку, после чего швы между ними нужно будет заклеить майларовой лентой или обычными канцелярскими принадлежностями, если нет майлара. Это поможет согреться.

Монтаж теплой инфракрасной пленки ↑

При монтаже большей части нагревательной пленки следует учитывать следующее: не рекомендуется под тяжелой мебелью, такой как шкаф, диван и т. Д. Тот факт, что мебель будет удерживать тепло, что приведет к нагреву самой пленки.Это может привести к выходу из строя всей ленты или ее частей. Заранее продумайте, где у Вас будет стоять мебель, будет ли она перестановкой в ​​квартире.

Удобство заключается в том, что производители пленок рекомендуют закладывать до 70% площади пола, достаточной для эффективного обогрева. В этом случае можно нарезать полосками пленку любой конструкции: Г-образной, Т-образной, но хотя бы собрать мозаику под полом!

Когда вы определитесь с местом установки пленки, вырежьте нужные кусочки, затем приступайте к укладке на поверхность подложки.Медные полоски для прохождения тока должны быть направлены вниз. Затем используйте майларовую или коробчатую ленту, чтобы закрепить пленку на подложке. Когда вы это сделаете, приклейте ленту по краю полосы пленки на длину, заходя с конца примерно на 20 см, потому что вам еще нужно соединить пол пленки и нужен доступ под пленку. Плотно запечатать не получится.

Подключение инфракрасной пленки ↑

Для соединения пленки используются специальные хомуты, называемые «крабами». Итак, одна половина «краба» вставлена ​​между двумя пленками, другая часть расположена на медных полосках снизу.Затем они сжимаются под давлением пружины.

Для того, чтобы упростить себе задачу подключения, которая играет очень важную роль (ведь при плохом контакте металлический «краб» может окислиться и вскоре тепло инфракрасной пленки выйдет из строя), сделайте так: ножом разложите два слоя пластика. заверните, вставьте спичку, а затем положите деталь «краб», чтобы не сломать зубы на «крабе». «Краб» нужно починить! Проверить это, отодвигая их в сторону.

Электропроводка ↑

При подключении полоски пленки нужно учитывать тот факт, что на каждую из них должно поступать напряжение до 220 Вольт.Т.е. их нужно подключать параллельно, а не последовательно, потому что тогда каждая полоса будет из-за угольной ленты уменьшаться из-за сопротивления напряжению.

Используйте многожильный, нетвердый провод, площадь поперечного сечения которого выбирается в зависимости от максимальной нагрузки. Итак, 1 квадратный метр теплого пола потребляет около 220 Ватт электроэнергии. Подсчитайте, сколько у вас квадратных метров, и умножьте это число на 220. Получите общую мощность. В основном, 1,5 квадратных миллиметра вы должны покрыть полностью.

Ниже представлена ​​схема, по которой можно подключить инфракрасный теплый пол.

Как спрятать проводку ↑

Скрывать проводку следует между подложками. Выделите для этого место, вставьте обратно провода и заклейте майларовым скотчем (если нет, то нормальным). Для разводки без нахлеста, параллельно. Когда вы прорезаете канавку в подложке, затем полностью заклейте ее изолентой, чтобы детали не разделялись. Провода от полосок пленки должны доходить до точки подключения терморегулятора.

Как подключить терморегулятор ↑

При выходе из коробки в стене провода должны быть по длине, не короткие и не длинные, примерно 10-15 сантиметров. Если ваш регулятор монтируется через адаптер коробки, вы должны вырезать прямоугольное отверстие, чтобы открыть все порты.

При установке Caleo все делается так же, как описано в инструкции выше. Учтите, что даже если вы приобрели комплект инфракрасного пленочного теплого пола Caleo, контроллер и датчик необходимо приобретать отдельно.

Если вы хотите положить теплый пол под линолеум или ковролин, то в качестве подложки следует использовать такие материалы, как изолон, Intraflex и пенотерм. Вот структура:

Связанные с контентом

Пленка для обогрева полов

Пленка для электрического обогрева полов MYHEAT — это простой способ установить комфортный пол с подогревом, который прослужит десятилетия, не требует обслуживания и обеспечивает значительно более низкие эксплуатационные расходы по сравнению с альтернативными системами отопления.

Обеспечивая больший комфорт, чем любая другая система отопления, пленка MYHEAT является наиболее эффективным средством передачи тепла из существующих. Это низкотемпературная система, которая излучает лучистую тепловую энергию (например, от солнца), обеспечивая непревзойденный комфорт. Страдающим аллергией будет полезно практически полное отсутствие циркуляции воздуха, пыли и сухости, характерные для традиционных систем отопления.

Устанавливаемая в рамках проекта реконструкции или нового строительства, электрическая пленка для теплого пола MYHEAT может быть установлена ​​поверх бетонного или деревянного чернового пола или встроена в пол, чтобы вы могли нанести любую отделку пола по своему желанию.Он идеально подходит для установки там, где предполагаемой отделкой пола будет паркет из твердой древесины, дерева, ламината или деревянного паркета. Он также одинаково подходит для ковров, винила и линолеума при использовании с нашей системой накладок.

Нагревательные элементы MYHEAT мощностью 130 Вт / м ² или 160 Вт / м ² — это универсальная система теплого пола.

Если вы устанавливаете нагревательные элементы MYHEAT поверх любого деревянного или твердого бетонного пола, вы должны сначала установить слой теплоизоляции MYHEAT толщиной 6 мм, чтобы минимизировать тепловые потери вниз и предотвратить повреждение нагревательных элементов MYHEAT.Теплоизоляция также помогает «успокоить» последующую поверхность пола. Изоляцию можно обрезать для подключения межсоединительной проводки и датчика температуры пола.

После того, как электрические теплые полы MYHEAT будут уложены и выполнены соединения, весь пол должен быть покрыт слоем пароизоляции из полиэстера, доступного в MYHEAT.

В местах стыковки краев полиэфирной пленки они должны перекрываться на 200 мм, чтобы вода не попала на нагревательные элементы, если на полу когда-нибудь прольется вода.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Полупроводящая углеродная пленка в ламинированной полиэфирной пленке

Чрезвычайно низкая высота сборки — менее 7 мм

Провод холодного конца csa1,5 мм2

При работе 230/240 В: 50

Номинальная мощность 130 Вт / м ² или 160 Вт / м ²

1 x Коричневый 5-метровый соединительный кабель для «холодного хвоста» (более длинный по запросу)

1 x синий 5-метровый «холодный хвост» соединительные провода (более длинные по запросу)

Двойная изоляция для конструкции класса 2

Ваш гид для выбора полов с подогревом
