Монтаж пленочного теплого пола своими руками

Cистема инфракрасного теплого пола пленочного типа является одной из инновационных и уникальных разработок, которая позволяет решать проблемы, возникающие при обустройстве отопления жилья.

Как правильно выбрать комплектующие для системы и уложить инфракрасный теплый пол своими руками, рассмотрим подробнее.

Содержание статьи:

Как устроена ИК-система?

Инфракрасный теплый пол представляет собой довольно сложную систему, изготовить которую самостоятельно в домашних условиях не получится.

Система создана на основе уникальной наноструктуры, которая способна генерировать инфракрасное излучение, невидимое человеческому глазу.

В зависимости от типа исполнения нагревательных элементов ИК-системы делятся на два основных вида: стержневые и пленочные

Пленочные системы выполнены из полос карбоновой пасты – высокопрочного углепластика, которые скрыты под термостойкой полиэтиленовой пленкой.

Все полосы, толщина которых не превышает и десяти миллиметров, расположены на равноудаленном расстоянии в 10-15 мм и параллельно соединены между собой защищенными серебряным покрытием плоскими токоведущими шинами.

Под действием электротока, подаваемого на шины, карбоновые элементы начинают излучать ИК-излучение, длина волн которого в биорезонансном диапазоне варьируется в пределах 9-20 мкм

Основу стержневых систем составляют графитово-серебряные стержни, внутри которых проложен карбоновый материал. Они соединены между собой многожильными проводами и запаяны в защитную медную оболочку. Системы выпускаются в виде отдельных кабелей или готовых бухт.

Инфракрасные лучи в таких системах действуют прямолинейно, а потому вызывают нагрев не окружающего воздуха, а расположенных внутри помещения предметов: напольного покрытия, мебели, стен и потолка. Благодаря этому свойству скорость ИК-обогрева значительно выше традиционных аналогов – электрической и водяной систем.

К числу неоспоримых достоинств инфракрасного пленочного теплого пола стоит отнести:

Экологичность. Инфракрасные лучи по воздействию схожи с солнечным светом и потому оказывают благоприятное влияние на все живые организмы. Они не имеют побочного эффекта.
Простота монтажа. Конструктивные особенности системы позволяют при минимальных затратах и усилиях произвести качественный монтаж, владея лишь базовыми навыками строительных работ.
Сочетаемость с разными видами покрытия. Укладку инфракрасного теплого пола допускается выполнять сразу «на сухую» под ковролин, паркетную доску, линолеум или ламинат.

Благодаря тому, что нагревательные элементы в пленочной системе плотно заламинированы полимерным слоем, им не страшны случайные вмятины и проколы, а также воздействие влаги. Но даже в случае повреждения одной из карбоновых полос за счет параллельной схемы подключения остальные элементы будут продолжать работать.

Инфракрасная пленочная система — самый простой и доступный для самостоятельного устройства вариант напольного обогрева

Устройство пленочного напольного обогрева не требует обязательной заливки стяжки, потому меньше всего влияет на высоту потолков в обустраиваемых помещениях

Инфракрасную пленку укладывают на деревянные поверхности без устройства дополнительных приспособлений. Причем подходит она и для установки на стены или потолок

ИК-полы подходят для обустройства веранд, террас, лоджий, организованных на открытом месте спортивных площадок, кафе, зон отдыха

Для раскроя и монтажа обогревающей пленочной системы не нужны специализированные инструменты и приспособления. Главное, в точности соблюдать приложенный производителем инструктаж

Для устройства финишного покрытия по инфракрасному обогреву идеально подходит ламинат, может применяться паркетная доска

Инфракрасные пленочные полы устраивают под последующую укладку линолеума. Однако покрытие кладут после настила слоя фанеры

Инфракрасные пленки отлично работают в паре с ковролином, но тоже с укладкой фанерного слоя. Прямой контакт с электрическим полом должен быть исключен

Самая простая в укладке система

Преимущества пленочных полов

Укладка на деревянное основание

Возможность укладки на открытых площадках

Раскрой пленочной системы для монтажа

Укладка ламината по инфракрасным полам

Укладка линолеума на инфракрасный вариант

ИК система под ковровыми покрытиями

Толщина термопленки не достигает и 5 миллиметров, а потому практически не «съедает» высоту комнаты. Благодаря этому ее смело можно устанавливать практически под любое покрытие. К тому же такую пленку допускается размещать на вертикальных поверхностях, фиксируя к стенам и потолку, обеспечивая зональный обогрев комнаты.

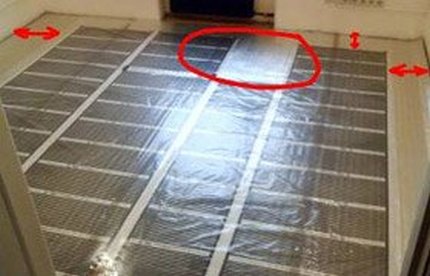

Уязвимым местом системы является боязнь “запирания”, при которой обогреваемые участки могут выходить из строя под тяжестью установленных на них крупных предметов

По этой причине пленочный материал укладывают только в тех зонах, где не будет стоять крупногабаритная техника и мебель. С осторожностью стоит использовать ИК-системы во влажных помещениях, поскольку есть риск поражения электротоком.

Расход электроэнергии на эксплуатации инфракрасного теплого пола напрямую зависит от режима работы системы и рабочей площади помещения. Рекомендуем также ознакомиться с другой нашей статьей, где подробно описан пленочный тип обогрева для помещений.

Выбор комплектующих системы

Помимо углеродных нагревательных полос, запаянных в лавсановую пленку, система пленочного пола требует наличие терморегулятора, оборудованного температурным датчиком.

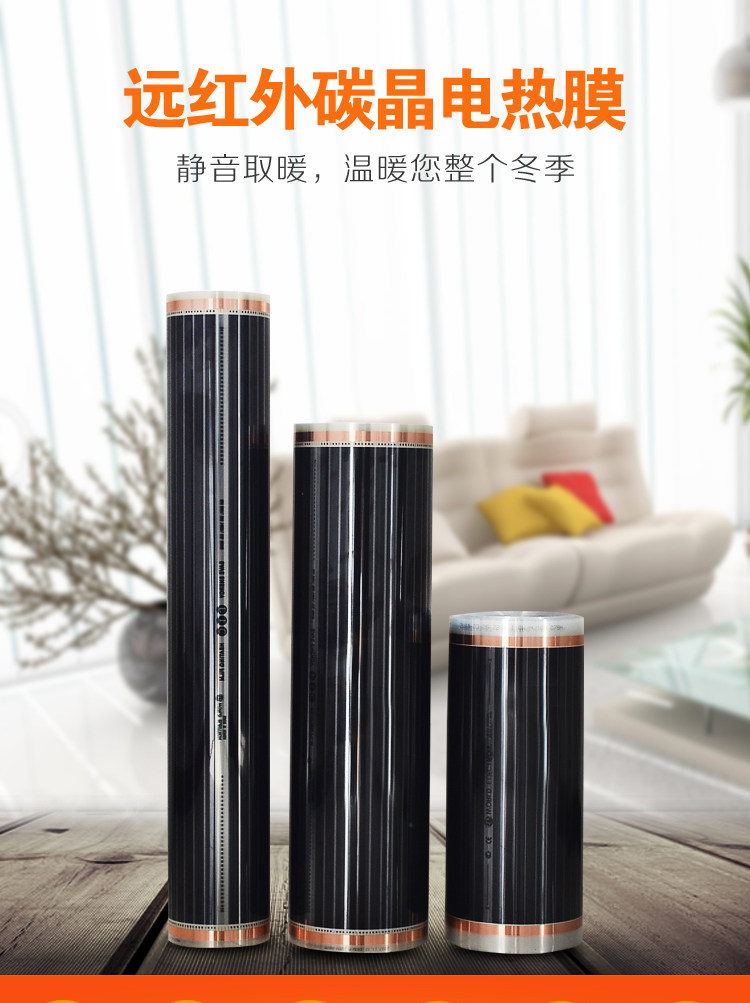

Варианты исполнения пленки

Вариантов пленочных полов на современном рынке представлено немало. И все они приблизительно имеют схожие характеристики: потребляемую мощность от 25 до 80 Вт/ч., а рабочую температуру от 30 до 50 °С.

В продаже можно встретить два типа пленочных систем:

сплошные – в них пленка полностью покрыта карбоновым материалом;
полосатые – в них карбоновый материал нанесен на поверхность в виде полосок шириной по 15-20 мм.

Разница между ними в том, что в сплошных системах материал наносят путем раскатывания по поверхности в виде пасты, а в полосатых – посредством фрагментарного напыления.

Для небольших по площади комнат лучше выбирать пленку, ширина которой составляет 50 см; для более просторных помещений выгоднее приобретать полосы шириной в 100 см

Толщина материала может варьироваться в пределах от двух микрон до 0,4 миллиметров. Длина рулона составляет 50 метров.

Бытует мнение, что лучше выбирать самые тонкие пленки. Но, как показывают отзывы, чем меньше слой карбона, тем быстрее система выходит из строя. Поэтому целесообразнее приобретать материал не тоньше 3 мм. К примеру, для стран Европы и США оптимальным вариантом считается толщина материала в 0,338 мм.

Стоят такие системы не дешево. Средний ценовой диапазон пленочных ИК-систем от ведущих производителей варьируется в пределах 20-25$ за квадратный метр. Более подробно о видах пленочного теплого пола можно прочесть в этом материале.

Расчет необходимого количества

Монтаж пленочного пола с инфракрасным типом нагрева выполняют только по полезной площади комнаты.

Процентное соотношение застилаемой площади зависит от того, выступает ли ИК-система в качестве основного или дополнительного источника тепла:

80% площади – в качестве основного отопления;

40-50% площади – в качестве дополнения к радиаторному отоплению.

Определить общую длину всех полос поможет предварительно начерченная на листе схема раскладки зон системы. Просчитав длину каждого фрагмента и сложив их количество, не составит труда вычислить необходимую общую длину покрытия.

При расчете покрываемой площади следует учитывать, что согласно нормам от каждой стены потребуется сделать отступ в 10 – 20 сантиметров

Чтобы предупредить преждевременный выход из строя напольной системы, необходимо при раскладке дистанцироваться от труб и стояков центрального отопления. Уложенные полосы не должны пересекаться и перекрывать друг друга.

При размещении фрагментов на плане и расчете их длины также учитывайте, что длина каждой полосы должна быть кратна 17-18 сантиметрам, поскольку именно в этих местах расположены линии отреза.

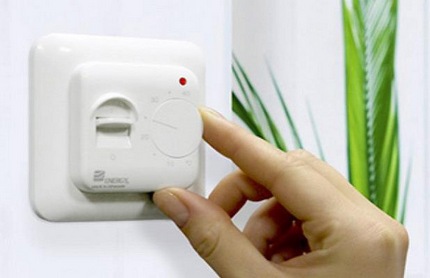

Терморегулятор для управления температурой

Работой ИК-системы заведует терморегулятор. Входящий в комплектацию к нему датчик температуры располагают между нагревательными элементами, а подключают к устройству через контакты. Датчик считывает температуру с поверхности пленки и передает данные терморегулятору, который, в свою очередь, срабатывает и запускает систему в работу.

Основное предназначение устройства – отслеживать температуру пола по показаниям датчика и в соответствии с заданными параметрами корректировать мощность нагрева

Вариантов модификаций регуляторов, различающихся по функционалу, на рынке сегодня представлено огромное множество.

Все они условно делятся на два вида:

Механические – оснащены клавишами и механическими колесиками и подходят для обустройства небольших по площади систем.

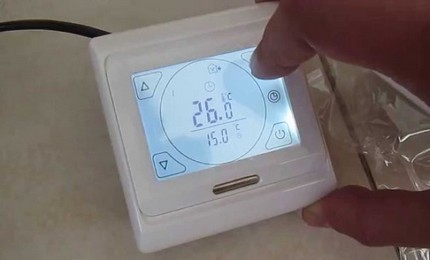

Электронные – оборудованы кнопочным управлением и дисплеем, применимы для небольших не зонированных помещений.

Программируемые модели оснащаются сенсорными дисплеями, с помощью которых можно выставлять сразу 4 временных режима, экономя тем самым до 50% расхода энергии.

Температурные датчики в зависимости от типа устройства и вида напольного покрытия бывают двух исполнений. Для мягких покрытий они выпускаются в виде компактных пластиковых сосудов. Для твердых – в виде более крупных элементов, оборудованных гелевой защитой от воздействия на полосы клеевых составов и предупреждения механического повреждения.

Одни модели терморегуляторов способны считывать информацию о нагреве поверхности пола, другие – дополнительно анализировать степень прогрева воздуха в комнате

При выборе устройства следует ориентироваться на мощность термостата. Ее рассчитывают исходя из того, что один квадратный метр пленки в среднем потребляет 50-70 Вт. Для определения необходимого значения показатель умножают на размер рабочей площади, устеленной нагревательными элементами.

Бюджетные модели, работающие от сети, часто «грешат» тем, что в случае аварийного отключения электропитания не могут возобновить работу самостоятельно. Поэтому лучше отдавать предпочтение моделям, в которых предусмотрена батарейка. А подробнее о выборе и установке терморегулятора для теплого пола читайте далее.

Если пленочную систему предполагается совместить с покрытием из керамогранита или кафельной плитки, потребуется соорудить цементно-песчаную стяжку

Монтаж инфракрасного теплого пола

Установка ИК-системы под то или иное покрытие имеет свои особенности. Так, планируя использовать в качестве финишного покрытия мягкие материалы типа линолеума или ковролина, в качестве прослойки между нагревательными полосами и ним следует проложить листы ДВП или фанеры.

Жесткая прослойка защитит пленку от «травмирования» вследствие продавливания покрытия ножками тяжелой мебели или женскими каблучками.

В любом случае, монтаж системы инфракрасного теплого пола выполняют в несколько этапов.

Приобретение материалов и инструментов

Помимо самой ИК-пленки необходимо также приобрести рулонный теплоизоляционный материал, а также металлизированный, либо же односторонний строительный скотч для его фиксации. Саму пленку к основанию прикрепляют с помощью двухстороннего скотча.

Для проведения работ потребуется набор инструментов:

болгарка, оснащенная диском для камня;
перфоратор;
нож или ножницы;
плоскогубцы или пассатижи;
строительный миксер;
зубчатый шпатель;
широкая кисть;
емкость для замешивания раствора.

Если вы еще не составили схему раскладки на этапе выборе материала, это необходимо сделать сейчас, беря во внимание не только размер комнаты, то ширину используемых полос.

На составленном плане комнаты должны быть отражены места расстановки мебели и участки с фрагментами нагревательных элементов

Расположение пленок может быть, как продольным, так и поперечным. Оптимальный вариант стоит выбирать исходя из экономии материала. Но все же специалисты рекомендуют размещать полосы в длину. Это позволяет минимизировать число точек подключения.

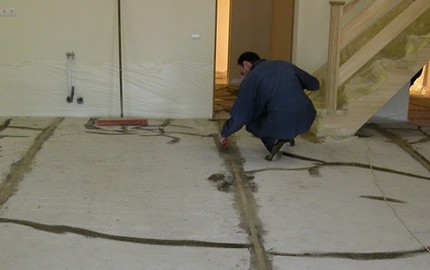

Подготовка базового основания

При подготовке основания к укладке ИК-системы вовсе не обязательно демонтировать старое покрытие. Демонтаж потребуется лишь в том случае, если базовое основание сильно повреждено, а поверхность «усеяна» глубокими трещинами и выбоинами.

Согласно нормам допустимый перепад высот базового основания под пленочную систему составляет всего 0,2-0,3 см на каждый погонный метр независимо от направления приложенной к поверхности контрольной рейки или строительного уровня.

При подготовке основания необходимо очистить поверхность от остатков мусора и пыли, а при необходимости – зашпаклевать трещины и устранить другие мелкие изъяны

Технология укладки ИК-системы предполагает обустройство теплоизолирующего слоя, основная задача которого – препятствовать утечке тепла через плиты перекрытия, повышая тем самым КПД системы.

В качестве утеплителя лучше всего подойдет:

Изолон или Пенофол– рулонные утеплители из вспененного полиэтилена. Отличаются превосходными гидроизоляционными качествами, т.к. в процессе вспенивания формируются замкнутые, непропускающие воду ячейки;
Пробковая подложка – спрессованные частицы древесины пробкового дерева, перемешанные с вяжущим веществом суберином.

При устройстве полов с подогревом в приоритете подложки с лавсановой металлизированной или фольгированной оболочкой. Она усиливает теплоотдачу за счет собственного отражающего эффекта.

Структура перечисленных материалов будет препятствовать впитыванию влаги, выполняя функцию гидроизолятора, а отражающая поверхность – направлять вырабатываемое тепло непосредственно в помещение, а не на нижележащее перекрытие.

Рулонный материал укладывают на очищенную поверхность фольгированной стороной вверх, размещая полосы встык друг к другу

Подложку расстилают по всей площади помещения вплотную к стенам. Стыки уложенных на полу полос скрепляют между собой малярным или алюминиевым скотчем. Если толщина материала небольшая, скрепить уложенные с небольшим нахлестом полосы можно и строительными скобами.

Укладка пленочной системы

В соответствии с разметкой нарезают пленку на отдельные фрагменты, учитывая, что максимальная длина цельного полотнища не должна превышать восьми метров. Нарезку можно выполнить ножницами или ножом. Нарезанные фрагменты полос последовательно выкладывают на подложку согласно составленной схеме.

Разделенные полосы в соответствии со схемой раскладывают по поверхности, направляя контактами к той стене, где планируется устанавливать терморегулятор

Отрезы пленки укладывают лицевой стороной вверх или вниз в соответствии с пунктами руководства от производителя. Строго согласно инструкции размещаются полосы ИК системы. К примеру, полосы пленочного пола Caleo укладываются с боковым нахлестом так, чтобы между соседними медными шинами был зазор в 1 см.

Если марки, изготовители которых рекомендуются укладывать полосы без нахлеста и с более внушительным расстоянием между шинами. При укладке не допускается сгибать карбоновые полосы под углом в 90°, поскольку это может вывести из строя фрагмент системы.

При необходимости полосы подрезают по периметру помещения, делая надрезы в строго обозначенных пунктирной линией на пленке местах. Ориентировочные пунктирные полосы для разреза обычно расположены через каждые 18 см.

Для фиксации пленки к поверхности используют двухсторонний скотч. Такое решение позволяет предупредить сдвиг элементов относительно разметки и друг друга. В процессе укладки полос инфракрасного теплого пола важно не допустить повреждение материала, что нередко случается при случайном падении на них инструментов, используемых при монтаже.

Места разрезов пленки, где затронуты токопроводящие жилы, необходимо покрыть битумной изоляцией, исключив попадание воздуха между шиной и скотчем

Также у нас есть другие материалы с подробным описанием процесса укладки пленочной системы, в зависимости от вида напольного покрытия. Советуем вам ознакомиться и с ними

Как сделать пленочный тёплый пол под линолеум: инструкция по укладке инфракрасной системы обогрева
Теплый пол под ламинат: монтаж и укладка пленочной инфракрасной системы
Как сделать электрический теплый пол под плитку: плёночный и кабельный вариант

Схема подключения системы

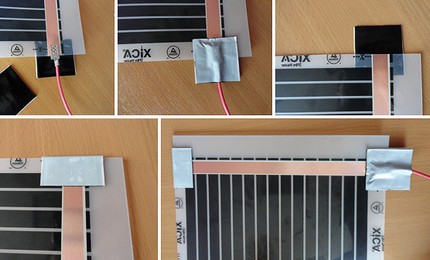

Каждая полоса оснащена медным зажимом, который надежно соединяется с проводником, выполненным из того же материала. Чтобы подключить клемму, придется участок в 8-10 мм от среза отделить от ламинации, а серебряную и медную шину на краю аккуратно расслоить.

Контакт вставляют строго посередине торца токопроводящей шины так, чтобы одна его сторона соприкасалась с ней, а вторая прилегала к внутренней стороне пленки. Контакты обжимают пассатижами, стараясь не допустить искрение.

Провода, ведущие от термодатчика к терморегулятору, укладывают также в соответствии со схемой и подводят к устройству через короб плинтусов

К клеммам контакта подводят токоведущие провода с зачищенными на 10-12 миллиметров «хвостами» жил и подсоединяют: к одной – «0», к другой – «фаза». Подсоединенные клеммы аккуратно зажимают плоскогубцами или пассатижами. Если есть возможность применить пайку, провода к шинам можно просто припаять, а места соединений заклеить изоляцией.

После подключения каждого фрагмента пленки необходимо проверить фиксацию зажима, слегка дернув за него. Он не должен смещаться относительно пленки.

Подключение полос выполняют, применяя параллельную схему. Это значит, что подключение проводки будет выполнено только с одной стороны. Для «запитки» используют многожильные медные провода сечением 1,5 кв.мм.

Места соединений зажима с проводами после обжима плоскогубцами, а также участки среза медной шины с обеих сторон в обязательном порядке изолируют отрезами винил-мастичного скотча, который всегда идет в комплекте с системой.

На свободных концах проводов, прикрепленных ко всем секциям греющей пленки, измеряют сопротивление схемы. В идеале расчетная величина нагрузки должна быть на 20% ниже той, что заявлена производителем выбранной модели термостата. Если полученная нагрузка соответствует максимально допустимому показателю выбранного терморегулятора, приступают к его подключению.

Монтаж устройства управления

Чтобы теплорегулятор срабатывал правильно, с нижней стороны греющего полотна с помощью скотча фиксируют термодатчик. Его установка выполняется с задействованием 16-миллиметровой гофротрубки, входящей в заводскую комплектацию.

Термодатчик следует размещать строго на изоляционной прослойке; в противном случае он не будет показывать истинную температуру пола

Чтобы в точке установки термодатчика не образовывался бугорок, в основании и теплоизоляционной прослойке рекомендуется сделать неглубокие канавки. Место размещения устройства выбирают как можно ближе к терморегулятору. Расстояние от стены должно составлять не менее 30 см.

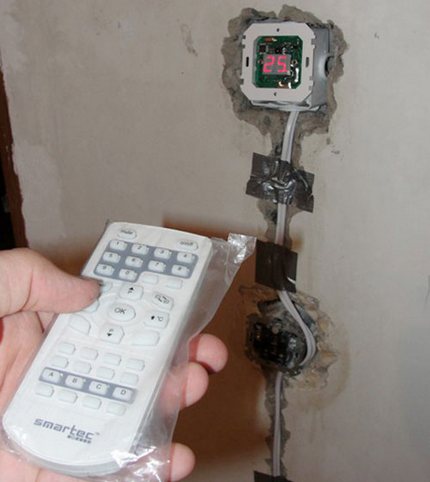

Особых требований к установке терморегулятора нет. Его можно размещать в любом доступном месте, скрытого от прямого попадания солнечных лучей. Однако выбрать место для его установки следует заранее, т.к. полосы пленочной системы лучше уложить контактами к той стене, на которую будет монтироваться регулирующее устройство. Таким методом сокращается протяженность подключающих проводов.

Вариант монтажа также может быть любым:

наружный – при котором устройство закрепляется непосредственно на поверхности стены;
скрытый – предполагает создание углубления, в котором будет спрятано устройство.

Для выполнения скрытого монтажа в стене с помощью болгарки или перфоратора проделывают штробы глубиной в 20 мм, в которые укладывают электропроводку.

Технология монтажа терморегулятора мало чем отличается от процесса установки обычной электророзетки. Для обустройства «гнезда» в стене с помощью коронки проделывают нишу, в которую заглубляют подрозетник. Размещают устройство на высоте 80-90 см от уровня пола.

Чтобы подключить провода, зачищают концы жил и заводят их в соответствующие контакты, ориентируясь на маркировку и цвет изоляции

Подключив терморегулятор, остается лишь подсоединить к sensor-клеммам свободный конец уложенного в гофротрубу датчика температуры.

Пробный запуск ИК-системы

После завершения монтажа и подключения инфракрасного теплого пола необходимо проверить работоспособность системы. Перед запуском следует проверить надежность изоляции точек подключения. Сначала проверку выполняют с помощью тестера. Показатели системы должны соответствовать тем, что указаны производителем.

При правильном расчете мощности терморегулятора и выполнении монтажа температурного датчика автоматическое отключение системы должно произойти уже через полчаса с момента включения

После запуска системы следует внимательно проверить равномерность нагрева каждого элемента. При обнаружении неполадок на отдельных фрагментах их устраняют или заменяют отрезки полос на новые.

Если при включенном состоянии все прогревается равномерно, а контакты не «пахнут» и не искрят, можно переходить к этапу монтажа напольного покрытия. Сам план укладки ИК-системы лучше сохранить, приложив его к паспорту изделия или зарисовав на обратной стороне гарантийной документации.

Также предлагаем вам ознакомиться с другим нашим материалом, в котором подробно описаны правила монтажа и эксплуатации инфракрасного теплого пола.

Выводы и полезное видео по теме

Монтажный комплект под укладку системы:

Сооружение подложки и укладка нагревательных полос:

Установка датчика и терморегулятора:

Система пленочного типа не сложна в исполнении. А потому, даже не имея соответствующих навыков, произвести монтаж можно всего за один день. Главное – строго придерживаться технологии укладки. Это позволит уберечь от возникновения аварийной ситуации и преждевременного выведения системы из строя.

Задумываетесь над установкой системы инфракрасного пола, но не знаете с чего начать? Или у вас есть опыт в монтаже таких систем и можете дать дельные советы для наших читателей? Пожалуйста, оставляйте свои комментарии, задавайте вопросы, делитесь опытом использования системы пленочного пола в расположенном ниже блоке.

установка ленточного пола, как подключить инфракрасный пол, как монтировать пленку

Содержание:

Способов обогрева помещений сейчас очень много. Заслуженной популярностью пользуется ленточный тёплый пол. Его несложно смонтировать самостоятельно, если внимательно почитать инструкцию и послушать советы мастеров, у которых уже есть опыт подключения инфракрасного пола.

Такой вид обогрева можно использовать как основной источник тепла, но чаще его ставят в качестве дополнительного варианта.

Где лучше всего стелить тёплую плёнку

Ограничений к установке плёночного тёплого пола практически нет. Его можно монтировать в любом помещении, где выдержаны требования к подключению электроприборов.

В домах и квартирах инфракрасный пол ставят в ванной комнате, тем самым получая тёплый кафель под ногами. Этот современный вид обогрева подходит под ламинат или любое другое финишное покрытие в спальне, кухне, столовой, прихожей или детской комнате.

Хорошо зарекомендовал себя этот источник обогрева в больницах, детских садах и школах. Есть варианты, когда его устанавливают на стены или даже на потолок.

Специфика монтажа плёночного пола

Монтаж плёночного тёплого пола можно выполнять на сухое чистое основание, где нет сильных перепадов по высоте и острых предметов. Какой-то особенной подготовки черновой пол не требует. Его накрывают одним слоем теплоизоляционного материала, и можно делать монтаж инфракрасного пола. В двух словах работы выполняются следующим образом: на полу монтируются плёнка и термодатчик, которые затем подключаются к электрической сети через терморегулятор. Перед тем, как укладывать чистовой пол, проверяют работоспособность конструкции.

Инфракрасный тёплый пол обязательно накрывается гидроизоляционным материалом для защиты от возможного проникновения влаги. В качестве гидроизолятора можно использовать обыкновенную полиэтиленовую плёнку.

Как работает тёплый пол

Тепло идёт за счёт инфракрасного излучения. Его создаёт графитовое напыление, через который проходит электрический ток. Это нехитрое устройство не требует какой-то особой тепло стяжки, как при обычном электроподогреве. Отдавать тепло помещению будет напольное покрытие.

Жители домов и квартир, которые пользовались таким способом обогрева, отмечают его схожесть с естественным солнечным теплом.

Чтобы плёночный инфракрасный пол стал основным источником обогрева, он должен занимать не менее 70 процентов площади помещения. В качестве дополнительного — достаточно 40 процентов.

Какие могут быть ошибки при монтаже, и к чему они приведут

Если монтаж выполнен правильно, никаких проблем при эксплуатации инфракрасного тёплого плёночного пола не будет.

Однако иногда допускают следующие ошибки:

Неправильное соединение полос между собой. Это самая распространенная ошибка при монтаже тёплых ленточных полов.
Если вместо параллельного соединения выполнено последовательное, то нагрев не будет эффективным, при других ошибках может произойти короткое замыкание.
Неправильно разрезанная плёнка при укладке. Производители чётко обозначили линии, по которым можно разрезать изделие. Если этого не соблюдать, электрическая цепь разорвётся и изделие просто не станет выполнять свою функцию.
Не проведена очистка от мусора и грязи черновой поверхности. Если останутся острые предметы и кусочки грязи, то они могут привести к повреждению плёнки, а значит, к разрыву электро цепи. Тёплый пол перестанет функционировать на каком-то участке, либо целиком.
Тёплый пол не подключен через индивидуальный автоматический выключатель дифференциального тока. Эта ошибка очень серьёзная, и может привести к пожару или поражению людей электрическим током. Автоматический выключатель гарантирует моментальное отключение инфракрасного пола от источника электропитания в случае повреждения проводки или короткого замыкания.
Неправильно выбранное местоположение датчика температуры. Терморегулятор будет получать искаженные сведения о температуре нагрева, тем самым регулировка будет не эффективной. Датчик нельзя устанавливать возле открытой двери балкона, где он будет дополнительно охлаждаться. Так же он выдаст необъективную температуру, если будет находиться под воздействием прямых солнечных лучей.

Перечисленные ошибки при монтаже плёнки тёплого пола допускают довольно часто. Поэтому все эти нюансы лучше предусмотреть заранее.

Плюсы и минусы инфракрасного плёночного пола

Достоинств у инфракрасного тёплого пола немало:

невысокая цена материалов для монтажа, куда входят сама плёнка, терморегулятор и кабели;
лёгкость монтажа, который можно сделать самостоятельно, специальных знаний и навыков не требуется;
возможность очень быстро (за несколько часов) смонтировать обогревательную систему, причём в одиночку, без помощников;
тёплую плёнку можно применять как единственный источник обогрева и отказаться от всех остальных дорогостоящих в монтаже и обслуживании тепло систем;
специалисты утверждают, что инфракрасное тепло благотворно сказывается на здоровье человека.

Недостатков у плёночного пола немного:

достаточно высокое энергопотребление, которое ощущается на больших площадях: например, в комнате площадью в 20 кв. м. эта система будет потреблять 1,5 кВт/ч.;
в отличие от, например, водяного контура с теплоносителем, инфракрасные полы практически сразу остывают при отключении системы;

Кроме того, нужно учитывать тот факт, что работа инфракрасного тёплого пола зависит от бесперебойной подачи электричества.

Как правильно выбрать тёплую плёнку

Выбирают плёнку, как правило, отталкиваясь от её мощности. Для комфорта в помещении, в качестве дополнительного обогрева, используют изделие мощностью 150 Вт/кв.м. Для того, чтобы плёнка смогла справиться с задачей единственного источника тепла в помещении, требуется мощность не менее 220 Вт/кв.м.

Медные провода для соединения плёнки выбирают в соответствии с мощностью изделия.

Чтобы выбрать терморегулятор, следует познакомиться с рекомендациями производителя плёнки. Выбирают изделие с небольшим запасом мощности. Если устройство будет работать на пределе своих возможностей, оно перегорит раньше срока.

Как подготовить основание

Прежде чем приступать к подготовке основания, определяют место подключения тёплого пола. В стене делают углубление для термостата и канавки проводки. После этого поверхность тщательно очищают от мусора и пыли. Особенно надо проследить, чтобы не осталось металлических предметов или других острых неровностей. Допускаются перепады высоты пола не более 0,3 см. Такие неровности могут быть в местах стыка досок или железобетонных панелей.

Как монтировать плёночный теплый пол, если неровности глубокие? Придётся сделать тонкую цементную стяжку, либо обойтись мелким ремонтом дефектов. В этом случае надо дождаться полного высыхания раствора.

Если черновая поверхность холодная (первый этаж), её застилают теплоизолятором. В квартирах выше первого этажа в этом нет необходимости. Иногда требуется начинать с укладки полиэтилена, если есть вероятность, что снизу будет тянуть сыростью (например, от подвального помещения).

Обычно производители плёнок советуют, какой теплоизолятор лучше использовать. Его толщина должна быть не менее 0,3 см. Это важно не только для лучшей теплоизоляции, но и для того, чтобы можно было впоследствии аккуратно запрятать выступающие части соединений проводов в углубления, сделанные в теплоизоляторе.

Схема монтажа

Чтобы представить себе, как подключить инфракрасный пленочный теплый пол, нужно на листе бумаги нарисовать схему укладки.

Следует знать, что плёнку не укладывают под габаритную мебель или технику: шифоньеры, стенки, комоды, холодильники и стиральные машинки. Плёнка, уложенная под тяжёлые предметы, перегреется и перестанет работать. Плюс здесь в том, что при параллельном соединении это не так страшно: остальная площадь тёплого пола будет продолжать выполнять свою задачу. От края плёнки до тяжёлой мебели должно остаться расстояние не менее 20 см. Такой же отрезок должен отделять её и от стены. Для фиксации используют скотч.

Совет. Чтобы уменьшить количество соединений, укладывают плёнку вдоль длинной стороны комнаты.

Плёнка бывает односторонней или двусторонней. В первом случае есть специальные отметки производителя, которые указывают, какой стороной её укладывать. Это указание очень важно соблюдать.

Разрезают плёнку строго по специальным линиям разреза. Внахлёст укладывать плёнку нельзя. Между полосами должно остаться расстояние в 0,5 см. Скотчем плёнку сразу фиксируют, пока она не сдвинулась. Несоблюдение этих требований приводит к тому, что тёплый пол выйдет из строя.

Как подключать плёночный тёплый пол

Подключение начинают с соединений плёнки между собой. Используются зажимы из комплекта. Другие зажимы или какой-то подручный материал использовать опасно.

Полосы подключают строго параллельно. Подробная схема прилагается в инструкции.

Совет. Чтобы сэкономить кабели, плёнку соединяют со стороны рядов, расположенных ближе к терморегулятору.

Контакты, которые не используются для соединения проводов (на противоположной стороне) обязательно изолируют накладками из комплекта.

Термодатчик устанавливают по центру полосы термоплёнки, недалеко от места, где крепится терморегулятор. В теплоизоляторе для термодатчика вырезают углубление.

Затем приступают к подсоединению плёнки и термодатчика к терморегулятору. К электросети подключают всю систему только через дифференциальный автоматический выключатель.

Перед тем, как монтировать чистовое покрытие, нужно убедиться в том, что всё сделано правильно. Тёплый пол включают на полную мощность и ждут несколько минут. Если весь пол прогрелся, запаха горелой пластмассы нет, не слышно постороннего пощёлкивания, нет искрения, значит, всё нормально.

Когда испытание прошло успешно, можно укладывать финишное покрытие.

Финишное покрытие

Когда требуется стелить ламинат или паркет, то достаточно положить поверх плёнки гидроизоляционный материал (полиэтиленовую плёнку). Для ковролина или линолеума понадобится ДВП или фанера. Твёрдое покрытие нужно для того, чтобы защитить инфракрасную плёнку от возможного механического повреждения при эксплуатации.

Совет. Перед тем, как приобретать линолеум для укладки поверх тёплого пола, нужно убедиться в качестве изделия, чтобы исключить его деформацию при нагреве.

Большой плюс такого простого монтажа в том, что тёплые полы легко демонтировать в любое время: например, при переезде или при капитальном ремонте помещения.

Как правильно уложить инфракрасный теплый пол своими руками

Здравствуйте читатели моего блога! Речь сегодня пойдет о том Как правильно уложить инфракрасный теплый пол своими руками. Казалось бы дело не хитрое, но когда сталкиваешься с этой проблемой, приходится задуматься, а как правильно сделать, а какую подготовку выполнить, какие материалы подобрать.Таким образом, я решила, что данная статья будет кому-либо полезной, и посвящаю свои усилия этой тематике. В ней я отвечу на ряд вопросов, которые возникнут непосредственно перед тем Как правильно уложить инфракрасный теплый пол своими руками, а некоторые даже и после этого.Эта тема достаточно широка, ведь перед работой, необходима основательная подготовка, а как это сделать? И это отдельная тема. Обо всем этом очень подробно Вы сможете узнать в статье ниже.
Монтаж пленочного теплого пола

1 Монтаж системы теплого пола

Правила выбора и установки электрического теплого пола существенно отличаются от выбора и монтажа водяного теплого пола.

1. Выбор комплекта теплого пола

Рекомендуемая температура – это 20-21oС для комнаты и 24-26oС для пола. Желаемая температура для комнаты устанавливается терморегулятором.

При комфортном обогреве заведенная мощность на всю площадь должна быть не менее 80 Вт/кв м, при основном – 140 Вт/м2.

2. Определите площадь и конфигурацию поверхности, на которую вы будете укладывать теплый пол.

Осуществляя монтаж теплого пола своими руками, укладывайте термопленку только на свободную площадь, т. е. на ту площадь, которая не занята мебелью и техникой (холодильник, плита, кухонная стенка, стиральная машина, шкаф- купе и т.д.). Осуществляя монтаж отопления теплые полы следует укладывать на 75-80% от общей площади. Возможна установка только в местах, которые необходимо обогревать.

3. Уложите теплоотражающий материал.

4. Разложите листы термопленки на теплоотражающий материал

Разрежьте термопленку на полосы нужного Вам размера.

Линия отреза обозначена на термопленке (cut space) и расположена через каждые 17,4 см. Запрещается отрезать пленку по иным линиям. Установите на полосу контактные зажимы.

Контактный зажим устанавливается на медную полосу (гладкая сторона зажима должна находиться внутри термопленки, вторая сторона — снаружи на медной полосе).

Зажмите контактный зажим пассатижами или специальным инструментом. Убедитесь, что зажим плотный, искрение отсутствует. Изолируйте линии отреза медной полосы, находящиеся в конце полосы термопленки, для чего используйте короткую битумную изоляцию из пакета.

Для примера, на термопленке в начале полосы уже установлены контактные зажимы и в конце полосы установлена изоляция. Разложите отрезки термопленки по площади вашего помещения, чтобы медный проводник оказался внизу (повернут к теплоотражающему материалу). Лицевой стороной термопленки будет являться та сторона, где длиннее полосы карбонового полупроводника, то есть медный проводник окажется снизу.

Термопленка разматывается на чистом, сухом и плоском месте. Укладывать термопленку желательно по длине помещения, избегая ее повреждений, в этом случае будет больше цельных полос и меньше точек подключения монтажных проводов. Полосы термопленки необходимо закрепить скотчем к отражающему материалу, чтобы исключить сдвиг ее в процессе дальнейшей укладки напольного покрытия.

5. Установите терморегулятор

Регулятор можно устанавливать стационарно, как электрическую розетку для скрытой или наружной проводки или подключать в уже имеющуюся розетку с помощью шнура.

6. Уложите монтажные провода и определите места для снятия изоляции.

7. Соедините термопленку с проводом

8. Изолируйте места подключения

В комплект каждой полосы термопленки входит 5 отрезков изоляции. Для каждого подсоединения используйте 2 отрезка.

Один отрезок крепится с наружной стороны, другой закрывает внутреннюю сторону термопленки и наконечника с проводом. Пятый отрезок используется для изоляции медной шины. Таким образом, получаем электроизоляцию и гидроизоляцию соединения.

9. Подключите соединительные провода к терморегулятору.

10. Установите и подключите датчик пола к терморегулятору. Датчик пола устанавливается под термопленку ближе к терморегулятору и крепится на черной полосе пленки с помощью скотча.

Для выравнивания пола под финишное покрытие, сделайте канавки (углубления) в теплоотражающем покрытии под датчиком пола и местами соединения проводов.

11. Подключите терморегулятор к электрической сети.

12. Протестируйте систему обогрева.

13. Уложите финишное напольное покрытие.

14. Установка теплого пола завершена, включайте и наслаждайтесь теплом.

Теплоотражающий материал укладывается на подготовленную и выровненную поверхность пола. Затем листы материала скрепляется скотчем. После того, как поверхность подготовлена, прямо на нее можно укладывать термопленку.
Регулятор рекомендуется устанавливать вблизи имеющейся электропроводки, если не требуется монтаж специальной проводки для подключения системы. Он устанавливается на стене, в наиболее удобном для пользователя месте (рядом с розетками), так, чтобы не мешать дальнейшей расстановке мебели, монтажу кухни и установке бытовой техники.
Подключение термоплёнки к сети производится параллельно, то есть все монтажные провода подключают по одной стороне помещения. В комплект входят провода двух цветов. Один цвет провода подсоединяется только к одному наконечнику каждой полосы.
Располагайте провода так, чтобы основные провода проходили под плинтусом. Если вы хотите сделать соединительный кабель скрытым, вам нужно проштробить канал в стене, если наружным – используйте монтажный декоративный короб.
Снимите изоляцию в местах подсоединения термопленки к наконечнику. Подведите оголенный провод к наконечнику и плотно зажмите его с помощью пассатижей.
Схема подключения проводов указана на каждом терморегуляторе.
Подключение терморегулятора и питания от электрической сети должно быть выполнено квалифицированным электромонтажником. Обязательно учитывайте дополнительные электрические устройства, которые могут быть подключены к той же сети. Для системы мощностью 2 кВт и более мы рекомендуем производить подключение через отдельный автомат мощностью не менее 16 А.

Включите систему и установите температуру пола. Проверьте нагрев каждой полосы термопленки. Проверьте пробником места подключения монтажных проводов, а также изоляции по линии отреза.
При монтаже под ламинат или паркетную доску:
Уложите ламинат или паркетную доску поверх полиэтиленовой пленки согласно инструкции
При монтаже под линолеум, ламинат, ковролин: Уложите защитный материал (ДВП, СМЛ, оргалит, фанеру) поверх полиэтиленовой пленки. На защитный материал наклейте специально предназначенную для укладки мягких напольных покрытий двухстороннюю клеящуюся ленту. Уложите на нее напольное покрытие.
Вся представленная информация имеет рекомендательный характер. Для установки, подключения и обслуживания электрических приборов и/или цепей обращайтесь только к профессионалам, прошедшим cоответствующее обучение и имеющим допуск к работам.Пленочный теплый пол своими руками

В предыдущих статьях я рассказал про укладку кабеля электрического тёплого пола и укладку нагревательных матов. В этой статье я расскажу про плёночный электрический пол и об его укладке своими руками.

Что такое электрический тёплый пол плёночный

Плёночным пол называется потому, что нагревает поверхность не кабель, а специальная плёнка. Её толщина всего около полмиллиметра. Состоит она из медных проводов и полупроводников из карбона.

Плёнка не излучает электромагнитного поля, так как греет за счёт инфракрасных волн, которые оказывают благотворное влияние на Ваше здоровье. Она греет только те материалы, которые стоят на их пути, и почти не нагревают воздух. За это специфическое свойство обогрева он называется инфракрасный плёночный тёплый пол.

Датчик температуры можно укладывать как по плёнке, так и под ней (по желобку). Какой способ предпочтительнее для конкретных плёнок, уточняйте у продавца или производителя.

Теплоизоляция пола

Выбирайте теплоизоляционный материал, покрытый фольгой. От неё будут отражаться инфракрасные волны в помещение, а не распространяться вниз к соседям.

Раскатайте рулон термоплёнки по поверхности медной полосой вниз. Разрезайте его без опаски, но только по указанным производителем специальным линиям.

Линии расположены на плёнке, поэтому проблем с выбором места отреза не будет. Не допускайте наложения полос друг на друга.

Закрепите термоплёнку строительным скотчем. Установите зажимы или заклёпки под соединительные провода. Обязательно битумной лентой, а затем изоляционной лентой (изолентой) закройте оголённые медные провода, которые остались в местах разреза (только с одной стороны, противоположной от места, где будет расположен терморегулятор).Теперь полоски термоплёнки соедините между собой проводами. Как это сделать?

Правый медный провод первой полоски соедините с правым медным проводом следующей полосы плёнки. И так соедините все полоски тёплого пола. Если ширина рулона плёнки 0,5 метра, то длина одного провода для соединения полосок составит около 0,7 метра.

ВАЖНО!!! Качественно изолируйте битумной, а затем изоляционной лентой все места соединения проводов. Это поможет избежать дальнейших неприятностей связанных с электричеством.

Финишные покрытия на плёночный тёплый пол

Можете использовать в качестве финишного покрытия ковролин, линолеуми другие мягкие материалы. Главное учитывать, что под ними плёнку легко повредить.

Также учитывайте, что пробковый пол, является плохим проводником тепла. В связи с этим, укладка плёночного тёплого пола под это покрытие нецелесообразна, но возможна.

Если возникла необходимость укладки нагревательной плёнки под мягкие покрытия, делайте это в тех местах, которые не будут подвержены большим нагрузкам и повреждениям (шкаф, кресло, диван, секция и другие).

Керамическая плитка не очень подойдёт для такого пола. Плиточный клей на плёнке плохо держится и придётся использовать армированную сетку, чтобы удержать клей. Для плитки лучше применить электрический мат.

Идеальными финишными напольными покрытиями на тёплый пол из плёнки — это ламинати паркетная доска.

Быстрый монтаж и отсутствие специфических строительно-отделочных работ, идеально подходит для тех, кто хочет уложить электрический тёплый пол своими руками.

Можно ли подогревать такое покрытие

Первое, о чем хотелось бы Вам рассказать, можно ли стелить электрический теплый пол под линолеум и какие требования предъявляются к монтажу. Дело в том, что пленочное покрытие может при нагревании выделять токсины, вредные для организма человека.

Помимо этого материал может давать усадку со временем, в результате чего его внешний вид испортится. Ну и последний нюанс – данный вариант покрытия может быть дополнительно теплоизолирован, в результате чего система подогрева будет совсем неэффективной. Как Вы видите, нюансы в выборе подходящего линолеума есть и сейчас мы расскажем, какой из видов подойдет для укладки электрического теплого пола.

Во-первых, существуют натуральные и искусственные материалы.

Желательно отдавать предпочтение первому варианту, т. к. в этом случае при нагреве не будут выделяться вредные вещества.

Во-вторых, производители указывают на упаковке пригодность/непригодность использования изделий под систему электрический теплый пол. Сами понимаете, что нужно выбирать продукцию с соответствующей маркировкой. Ну и, в-третьих, лучше всего себя зарекомендовал по надежности, прочности и теплопередаче многослойный ПВХ линолеум, который мы и рекомендуем покупать для укладки пленочного теплого пола своими руками!

Еще один важный нюанс заключается в том, что существует максимально разрешенная температура подогрева линолеума. Электрический теплый пол должен нагревать покрытие не более, чем на 30оС, что обговаривается даже правилами СНиП. Если проигнорировать данный момент, материал может начать плавиться, появятся потемневшие следы и к тому же вырастит вероятность воспламенения покрытия.

Какой тип нагревателя лучше использовать

Мы уже с Вами рассматривали виды электрического теплого пола, который может быть представлен термоматом, инфракрасной пленкой либо греющим кабелем. Все три варианта подходят для укладки системы подогрева, но лучше всего использовать инфракрасное пленочное покрытие.

Связано это со следующими достоинствами материала:

Во время укладки можно обойтись без стяжки, что позволит сэкономить время, деньги и самое главное – высоту потолка.Ввод инфракрасной системы в эксплуатацию можно осуществлять уже через 1-2 дня после монтажа.

В то же время стяжка застывает около 4 недель.

Пленочный теплый пол под линолеум запросто монтируется своими руками, причем делать это можно даже после капитального ремонта, т. к. данный вид работ «чистый».

Как Вы видите, преимущество такого варианта системы говорит само за себя, поэтому настоятельного его рекомендуем использовать у себя дома. Единственный минус – инфракрасное покрытие боится воды, поэтому осуществлять укладку во влажных помещениях запрещается. К тому же сам линолеум начинает гнить во влажной среде, что сразу же отсекает его использование в ванной, бане, сырых помещениях.

Порядок монтажных работ

Итак, к Вашему вниманию порядок укладки пленочного теплого пола под линолеум своими руками:

Производите расчет системы подогрева, чтобы правильно выбрать мощность инфракрасной пленки и ее размер в соответствии с полезной площадью комнаты.Подготовьте поверхность – удалите старое покрытие и если пол неровный, залейте небольшую стяжку, чтобы выровнять поверхность.После застывания раствора (что может и не понадобиться), постелите по всей поверхности теплоизолирующий материал.

Лучше всего использовать экструдированный пенополистирол.Поверх полистирола проклейте теплоотражающий слой, который повысит КПД системы. Можно «убить одним выстрелом двух зайцев», застелив поверхность пенофолом, который одновременно является и теплоизолирующим и теплоотражающим слоем.

Разрежьте пленку на подходяще куски. Делать это нужно в специально отмеченных местах (указываются производителем). Осуществите монтаж инфракрасного теплого пола под линолеум.

Обращаем Ваше внимание на то, что укладывать пленку внахлест запрещается. Еще одно требование – под мебелью нельзя стелить материал. Также не забываем, что пленочное покрытие должно быть постелено на расстоянии не менее 30 см от других видов обогревателей, чтобы не возник перегрев системы.

Об остальных требованиях к укладке пленочного теплого поламожете узнать в соответствующей статье!

Согласно схеме подключите терморегулятор и датчик температуры к пленке и проверьте работоспособность системы, подсоединив ее к электросети. Если все верно, поверх пленочного покрытия простелите слой фанеры, которая дополнительно защитит материал от механических повреждений.

На фанеру постелите по всей площади комнаты линолеум при включенном подогреве. После этого сделайте прирезку и оставьте все как есть на 2-3 дня.

Когда этот срок пройдет, можно еще раз подрезать края (если это необходимо) и переходить к приклеиванию материала к фанере.

Установите на терморегуляторе уставку не более 30 градусов, на чем монтаж пленочного теплого пола под линолеум и завершается!

Также рекомендуем просмотреть пошаговую видео инструкцию по монтажу инфракрасной пленки, в которой более подробно рассмотрены все этапы работ:

Вот и весь порядок укладки пленочного теплого пола под линолеум своими руками! Как Вы видите, ничего сложного нет и все можно сделать самому, без вызова мастера. Напоследок хотелось бы еще раз отметить, что инфракрасный нагреватель все же лучше, чем электрический (греющий кабель и термомат), поэтому используйте именно эту технологию монтажа в своем доме!

Монтаж инфракрасного пола

Нетрадиционные системы отопления в последнее время весьма широко применяются в современном строительстве.

Они позволяют значительно снизить потребление энергоносителей, что ощутимо сказывается на экономии семейного бюджета. К таким новаторским решениям относится пленочный инфракрасный обогрев помещения. Мы расскажем, как правильно сделать монтаж инфракрасного теплого пола.

Что такое теплый пленочный пол

Теплые инфракрасные пленочные полы– это полиэтиленовая термостойкая пленка, в которую упакованы полосы карбоновой пасты. В свою очередь паста соединяется медными шинами, которые также впаяны в пленку.

В сборе вся конструкция называется ИК термопленкой. Если по шинам подавать ток определенной силы и частоты, то карбоновые элементы начинают испускать инфракрасное излучение с длинной волны от 5 до 20 мкм.

Оно не вызывает нагрев окружающего воздуха и его высушивание, как это делают традиционные радиаторы и обогреватели. Инфракрасные лучи нагревают окружающие предметы – напольное покрытие, стены, потолок, мебель.

Важно знать! Не стоит путать с электромагнитным излучением, которое оказывает вредное воздействие на организм человека, животных и растений.

Такая система обогрева практически не имеет побочных эффектов и экологически чистая. Ученые разных стран мира доказали благоприятное влияние инфракрасных лучей на живые организмы и человека в целом.

Инфракрасный теплый пол технические характеристики имеет такие:

Расход электроэнергии инфракрасного теплого пола напрямую зависит от его площади и режима эксплуатации.

На современном рынке много производителей представляют свои варианты теплых пленочных полов. Все они имеют примерно одинаковые характеристики. Так что какой инфракрасный теплый пол лучше решать Вам.

Толщина термопленки 0,4 мм, что позволяет устанавливать ее под любое напольное покрытие – керамическая плитка, ламинат, паркетная доска, линолеум и ковролин. К тому же такую пленку можно устанавливать и на стены и на потолок. В этом случае обогрев будет происходить по всему объему помещения.

Конечно, установка инфракрасного теплого пола подто или иное покрытие имеет свои особенности. На пример для укладки пленочного пола под ковролин или линолеум на нагревательные полосы следует укладывать фанеру.

Изоляция срезов термопленки битумной лентой

Для того, чтобы теплый ИК-пол уложить под ламинат достаточно укладки гидроизоляционной пленки. Под кафельную плитку теплый полукладывается прямо на цементно-песчаную стяжку и сверху покрывается слоем плиточного клея и плитки.

Как самостоятельно уложить пленочный пол под ламинат

Вооружившись этими знаниями необходимо начертить план размещения нагревательных элементов. На бумаге необходимо отразить места расположения мебели и нагревательной пленки.

Важно знать! Укладка ламината производится на предварительно выровненную поверхность.

Бетонная стяжка не должна иметь перепад, превышающий 1 мм на 2 м погонных. Для того, чтобы тепло от термопленки не уходило через плиты перекрытия к соседям на пол укладывают термоизоляционную подложку. Это вспененный полипропилен толщиной 3-4 мм и имеющий фольгированное покрытие с одной стороны.

Полосы термоизоляции укладывают стык в стык и скрепляют между собой термоизоляционным скотчем. Полосы аккуратно подрезают по периметру помещения. Полосы термопленки отмеряют, режут и укладывают на пол в соответствии с составленным планом.

Разрезать нагревательную пленку можно только в обозначенных на ней местах. Они выделены пунктирной линией и символом ножниц.

Схема подключения нагревательных элементов

Если разрезать пленку по диагонали, то она будет испорчена. Места разрезов расположены примерно через каждые 18 см. Нагревательная пленка не должна подходить к стене ближе, чем на 10 см.

Полосы нагревательной пленки укладывают на подложку одна возле другой с зазором не менее 5 мм, но не более 1 см. Сгибать нагревательный элемент под углом 90 град и более нельзя, так как она выйдет из строя.

Места разрезов термопленки, где разрезаны токопроводящие шины, необходимо заизолировать полосками битумной изоляции, которая поставляется в комплекте теплого пола. Для монтажа контакта вставьте его точно по середине торца токопроводящей шины и плотно прижмите плоскогубцами.

Токоведущие провода зачищают на 5-10 мм острым ножом и зажимают их плоскогубцами в клемме контакта. После этого весь контакт изолируют лоскутом битумной изоляции.

Подключение инфракрасного теплого пола (нагревательных полос) выполняют параллельно медными многожильными проводами с сечением не менее 1,5 мм.кв. Для того, чтобы автоматика терморегулятора теплого пола срабатывала правильно необходимо произвести монтаж термодатчика.

Для этого на расстоянии 20-25 см от стены, на которой будет установлен терморегулятор, перфоратором выполняют штробу глубиной 1-2 см. В нее под нагревательную пленку укладывают датчик температуры.

Обратите внимание! Датчик необходимо укладывать на теплоизоляционную подложку. Иначе он не покажет истинную температуру пола.

После этого производится установка и подключение терморегулятора. Когда он полностью смонтирован и подключен, производится проверка работоспособности теплого пленочного ИК пола.

Все термопленки при включении должны нагреваться. Только после проверки работоспособности можно приступать к укладке ламината на нагревательные элементы.

Теплый пол под ламинат на деревянный пол

В современном строительстве большую популярность снискало напольное ламинированное покрытие. Ламинатимеет вид дерева, но в несколько раз дешевле него. Кроме того, благодаря достаточной теплопроводности, он идеально подходит для создания обогревательной системы «теплый пол».

Исходящее из пола тепло создает комфорт в доме даже в самую холодную погоду. Какой бывает теплый пол под ламинат на деревянный пол и подходит он или нет? Эти вопросы задает себе каждый, кто решил устроить у себя дома эту систему.

Пленочный инфракрасный теплый полпрекрасно сочетается с ламинатом

Главной особенностью этой системы является то, что источники тепла находятся под поверхностью покрытия пола. Выделяемое ими тепло согревает покрытие, которое передает энергию в окружающий воздух. Для каждого вида справедливо любое из следующих утверждений:

Мат электрического теплого пола — компактный и легкий, но он способен эффективно обогреть просторные жилые помещения

Любой из них может быть смонтирован на бетонное основание или на деревянный пол. Теплый пол под ламинат каждого из перечисленных видов обладает своими достоинствами и недостатками.

Трубы водяного теплого пола, перед укладкой верхнего покрытия, заливаются бетонной стяжкой

Полезный совет! Чтобы водяной пол функционировал более эффективно, нужно создать не один контур, а 6 или даже 8. Это позволит более равномерно распределить тепло. Трубки будут короче, поэтому тепловые потери снизятся.

Устройство водяного теплого пола на деревянный пол абсолютно безопасно

Источником тепла при таком устройстве является нагретая вода, циркулирующая по трубкам, которые расположены непосредственно под ламинатом.

Современная промышленность выпускает трубную продукцию для этих целей, изготовленную из новейших материалов с применением инновационных технологий. Благодаря этому полиэтиленовые и металлопластиковые трубы обеспечивают полную безопасность эксплуатации системы. Любые протечки воды исключены.

Начальный этап обустройства водяного теплого пола — укладка трубы из сшитого полиэтилена на теплоизоляционную подложку

Для укладки водяного теплого поланеобходимо по периметру комнаты уложить демпферную ленту. Потом поверх чернового основания устроить гидро- и теплоизоляцию, разложить арматурную сетку.

Затем трубы укладываются параллельным либо спиральным способом. В первом случае рисунок похож на змейку, а во втором на спираль. Концы трубы замыкаются на отопительный контур, так, чтобы вода свободно циркулировала внутри.

Варианты укладки труб водяного теплого пола

Следующий этап – это заливка всей конструкции песчано-цементной смесью. Получившаяся стяжка выравнивается под укладку ламината. В процессе циркуляции теплоносителя по трубам, цемент будет прогреваться, равномерно передавая тепло ламинату.

Данный тип теплого пола имеет ряд преимуществ:

Комбинирование различных вариантов обустройства «пирога» водяного теплого пола внутри одного жилого пространства

Такая система абсолютно безопасна и для монтажа на деревянном полу. Теплый пол под ламинат, устроенный этим способом прослужит длительное время.

Устройство электрического типа теплого пола

Принцип действия системы основан на свойстве проводников нагреваться при прохождении по ним электрического тока. Нагревательным элементом является специальный саморегулирующий электрический кабель.

Он способен автоматически менять сопротивление на тех участках, где зафиксирован перегрев. Это необходимо во избежание перегорания. Кабель выпускается одножильным и двужильным.

Чаще всего маты электрического теплого пола укладывают рядом и параллельно друг другу

Перед началом монтажа, поверхность выравнивают и делают тонкую песчано-цементную стяжку до 0,3 см. толщиной. Если необходимо, под нее устраивают теплоизоляцию.

Высыхание произойдет через 3 дня. Только после этого можно крепить монтажную ленту. Затем необходимо закрепить терморегуляторв удобном месте и уложить кабель согласно инструкции, имеющейся на упаковке.

По завершении укладки, вновь делается стяжка от 3 до 10 см. толщиной.

Полного высыхания она достигнет только через месяц. Только тогда можно уложить напольное покрытие. Для этого очень хорошо подойдет, производимый в Германии водостойкий ламинат 33 класса 12 ммтолщиной.

Поверх электрических матов необходимо сделать бетонную стяжку толщиной от 3 до 10 см

Главные преимущества:

Из недостатков необходимо указать следующие:

Этапы обустройства электрического теплого пола

Произведенный в Германии, водостойкий ламинат 33 класса 12 мм прекрасно сочетается с электрическим типом теплого пола.

Полезный совет! Для устройства теплого пола у себя дома лучше покупать двужильный кабель. Его гораздо легче укладывать.

Особенность использования электрического типа теплого пола заключается в выборе оптимального режима, при котором обеспечивается достаточный нагрев при оптимальном использовании электроэнергии.

Инфракрасный пленочный теплый пол

Это самая инновационная система теплого пола. Представляет собой пленку, которая в результате воздействия электрического тока, способна излучать инфракрасный диапазон электромагнитных волн.

Данный диапазон спектра невидим человеческому глазу, но ощущается кожей, как тепло. Половина солнечной энергии – это инфракрасные лучи. Отсутствие накаливающихся элементов – главная особенность этого материала.

Инфракрасный пленочный теплый пол — современная система эффективного отопления в доме

В монтаже такая система является самой удобной.

Достаточно на выравненное основание уложить теплоотражающее покрытие, а уже на него инфракрасную пленку. Финишное покрытие, которым может быть, произведенный в Германии водостойкий ламинат33 класса 12 мм толщиной, укладывается непосредственно на саму пленку. Нет необходимости устраивать стяжку, что является длительным и трудоемким процессом.

Полезный совет! Под ламинатлучше класть подложку не из вспененного полиэтилена, как это чаще всего делается в обычных условиях, а туплекс или изоплат. Эти материалы обладают водонепроницаемыми свойствами.

Схема обустройства «пирога» инфракрасного теплого пола

Достоинства инфракрасной пленки:

Недостатками являются:

Укладка ламинатана пленочный инфракрасный теплый пол

Особенностью эксплуатации такого пола является крайняя осторожность. Он боится грубого механического воздействия.

Поэтому не стоит ставить на такую поверхность тяжелую мебель. Это может повредить пленку и вывести ее из строя. Лучше использовать такую систему в открытых помещениях.

Каждый хозяин самостоятельно выбирает тип теплого пола для устройства у себя дома. Решение принимается в зависимости от предпочтений и наличия финансовых возможностей.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости уложить инфракрасный теплый пол своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Видео

Источники:

https://leroymerlin.ru/advice/elektrotovary/montazh-plenochnogo-teplogo-pola/

http://babyremont.ru/o-remonte-poverhnostej/o-remonte-polov/chto-takoe-tyoplyj-pol-iz-plyonki-kak-ulozhit-elektricheskij-plyonochnyj-tyoplyj-pol-svoimi-rukami.html

https://samelectrik.ru/kak-pravilno-stelit-teplyj-pol-pod-linoleum.html

http://sdelai-pol.ru/montazh-infrakrasnogo-teplogo-pola

http://remoo.ru/pol/teplyiy-pol-pod-laminat-na-derevyannyiy-pol

Монтаж пленочного теплого пола своими руками: видео

Одним из наиболее экономичных и в то же время эффективных вариантов обогрева помещений в наше время является пленочный теплый пол. В условиях постоянного подорожания теплоносителей, а также электрической энергии использование нагревательных элементов, имеющих небольшую мощность, является полностью оправданным решением.

Преимущества теплого пола

Главными достоинствами такого теплого пола являются:

Экологическая безопасность. Тепловое излучение с длиной волны 5-20 мкм, которое испускается элементами такого пола, абсолютно безвредно для людей, животных и растений.
Снижение затрат на энергоносители за счет более эффективного обогрева помещения и небольшой потребляемой мощности.
Как укладывать? Смонтировать пленочный теплый пол своими руками вполне реально, достаточно следовать нашей инструкции по монтажу. Нет необходимости привлекать для этого специалистов.
Применение инфракрасных лучей для обогрева помещения не приводит к снижению влажности воздуха, что положительно сказывается на здоровье и самочувствии людей.
Благодаря небольшой толщине пленки, она может быть смонтирована под облицовочными материалами стен и потолка, что дает возможность еще более эффективного обогрева помещений.
В отличие от прочих вариантов, при укладке пленочного покрытия, пленка может быть демонтирована и уложена повторно, например, при переезде. Конечно, ее демонтаж возможен только в случае использования таких напольных покрытий, как линолеум, ламинат или ковролин.
Отопительная пленка отличается длительным сроком службы – до 30 лет и более.

Конструкция

Для монтажа пленочного теплого пола необходимо использовать следующие элементы:

Пленка, которая состоит из полиэстерной основы. В качестве нагревательного элемента используются полосы карбоновой пасты, соединенные между собой медными перемычками. Перед началом работ убедитесь, можно ли обрезать полотно под ваши размеры.

Для определения температуры поверхности пола используется термодатчик.

Управление работой всей нагревательной системы осуществляется при помощи терморегулятора.

Для подключения электрических проводов к нагревательным элементам теплого пола в его комплект поставки входят контактные клеммы.

Важно! Нельзя выполнять подсоединение с помощью паек оловом! Производители запрещают паять любое сечение провода к ленточной структуре пола. Когда выполняется пайка, происходит чрезмерный нагрев токопроводящей шины, что может нарушить контакт в нагревательной системе и привести к её выходу из строя. Производитель настаивает на использовании обжимных соединителей.

Изоляция мест электрических соединений выполняется при помощи битумных изоляторов (смотри инструкцию по монтажу).

Принцип действия этой конструкции чрезвычайно прост. При подаче напряжения на выводы термопленки через карбоновые элементы начинает протекать электрический ток, который и вызывает появление инфракрасного излучения. Схема подключения пленочного теплого пола тоже очень проста: полосы карбоновой плёнки укладываются на основание, подключаются проводами и можно стелить чистовое напольное покрытие. Но об этом немного позднее.

Технические характеристики нагревательной пленки

К основным техническим характеристикам представленных на рынке пленочных теплых полов относятся:

Мощность, потребляемая погонным метром пленки. В настоящее время для большинства ее моделей этот показатель лежит в пределах 45-67 Вт.
Температура плавления (130 С^{). Стоит заметить, что в процессе работы поверхность пленки нагревается до температуры, не превышающей 55 С^.}
Процентное содержание инфракрасного излучения в общем частотном спектре должно составлять не менее 95 %.
Длина и ширина одной полосы термопленки (как правило – 8 Х 0,5 м).
Толщина пленки составляет 0,4 мм. Это дает возможность класть теплый пол под любым напольным покрытием – ламинатом, паркетом, керамической плиткой, а также линолеумом или ковролином. Главное четко следовать инструкции по монтажу и плёночные теплые полы долгие годы будут радовать вас комфортом и теплом.

Порядок монтажа

Монтаж пленочного теплого пола своими руками выполняется в следующем порядке:

Составление плана размещения элементов мебели и бытовой техники. При этом учитывается площадь помещения и общая мощность всей нагревательной системы.
Разметка площади комнаты, в которой планируется устанавливать нагревательные элементы.
Укладка теплоизоляционной подложки, которая препятствует расходованию тепла на нагрев межетажных перекрытий или бетонного основания пола. В качестве подложки используется вспененный полипропилен, одна сторона которого покрыта светоотражающим материалом. Укладка подложки должна выполняться только на ровную, сухую и чистую поверхность чернового пола.
В строгом соответствии с предварительно составленным планом выполняется монтаж теплого пленочного пола. Его полосы режутся под необходимый размер и укладываются без перехлестов, для скрепления полос между собой используется термостойкий скотч. Укладка теплого пола ближе 10 см к стенам не допускается.

Установка терморегулятора. Высота монтажа этого устройства определяется из соображений удобства эксплуатации, а также общего дизайна комнаты. Провода, соединяющие терморегулятор с нагревательными элементами, а также с электрической сетью квартиры, укладываются в предварительно подготовленные штробы. Установленный термосенсор должен в обязательном порядке комплектоваться гофрой, и иметь возможность беспрепятственной замены в случае необходимости. Как подключить регулятор к сети и куда подключать термодатчик и кабели от теплого пола указано в инстркуции по монтажу устройства.
Подключение теплого пола к электричеству. Для этого используются провода сечением не менее 1,5 мм², которые зажимаются плоскогубцами в клеммах контактов. Теплый пол через датчик температуры подключается к терморегулятору согласно приведенной схеме. Установка термодатчика выполняется между нагревательной пленкой и теплоизоляционной подложкой недалеко от места расположения терморегулятора. Все соединительные провода утапливаются в заранее прорезанные в подложке канавки.

Проверка работоспособности.
Укладка пленочного слоя защитного полиэтилена поверх инфракрасной пленки.
Можно монтировать напольное покрытие.

Внимание! Перед укладкой теплого пола следует тщательно спланировать обстановку комнаты. Его укладка на площадях, которые будут заняты мебелью, приведет к перегреву карбоновых элементов и выходу их из строя.

Схема подключения

Следует обратить внимание, что подключение всех элементов теплого пола выполняется параллельно. Это чрезвычайно важно для обеспечения надежной работы системы обогрева в целом, поскольку при выходе из строя одного из ее элементов остальные продолжат работать.

Внимание! Разрезать пленку можно только в специально предназначенных для этого местах. На каждом рулоне они обозначены пунктирной линией. В противном случае можно нарушить целостность электрической цепи.

Укладка пленки под различные типы напольного покрытия

Пленочный теплый пол под ламинат должен укладываться на идеально ровную поверхность согласно инструкции по укладке. Максимально допустимая величина перепада уровня пола не может превышать 1 мм на 2 погонных метра.

Важно! Пленочный теплый пол под линолеум или ковролин укладывается с использованием подложки из фанеры или ДВП между инфракрасной пленкой и напольным покрытием.

Монтаж теплого пола под керамическую плитку выполняется непосредственно под бетонную стяжку.

Чтобы обеспечить нормальный обогрев помещений, площадь теплого пола должна занимать не менее 70 % общей площади комнаты. При использовании теплого пола в качестве дополнительной системы обогрева помещения его площадь может занимать 30 % помещения.

Недостатки пленочного теплого пола

К недостаткам таких систем обогрева помещений относятся:

Сложность ремонта термических элементов, в случае выхода их из строя. Особенно ремонт осложняется в случае укладки его под керамической плиткой.
Существенно сужается возможность перестановки предметов мебели и бытовой техники при смене интерьера помещений.

Таким образом, инфракрасную пленку можно назвать одним из наиболее удачных вариантов конструкции теплых полов. Имея сравнительно небольшую мощность, она сочетает в себе высокую эффективность, надежность, а также простоту монтажа и эксплуатации.

Видеоинструкция

Подробная инструкция по монтажу пленочного теплого пола своими руками, видео:

Пленочный теплый пол и его установка своими руками

Обогрев дома может осуществляться разными способами – с помощью радиаторов, печей. Однако в последнее время довольно популярными становятся и теплые полы, и больше всего – пленочные. Монтаж их очень прост – его легко произвести, следуя инструкции, – а расход электроэнергии не слишком большой, причем с их помощью можно полностью отапливать помещение. Как правильно устанавливать пленочный теплый пол своими руками – разберемся в статье.

1
Принцип работы

До нынешнего времени более используемыми были водяные и электрические системы. В первом случае под напольным покрытием располагаются трубы, по которым движется вода или антифриз, а во втором предполагается установка электрокабеля. Оба эти варианта не лишены существенных недостатков, которых вовсе не имеет пленочный теплый пол.

Отличается такая система тем, что обогрев происходит благодаря инфракрасным лучам – тепло распространяется в помещении благодаря нагреву различных объектов, самого напольного покрытия в том числе. Сами лучи появляются благодаря карбоновой пасте, которая аккуратно запаяна в пленке. Именно поэтому иначе пленочный пол называют карбоновым.

Как именно работает система? Специальные медные кабели, имеющие серебряное напыление (оно необходимо для предотвращения возгорания), находятся под напряжением, а карбоновая паста преобразует его в инфракрасные лучи.

Такой теплый пол обогревает комнаты благодаря инфракрасным лучам, создаваемым карбоновой пастой

Вся система подключается исключительно с использованием терморегулятора – он позволяет настраивать нужную температуру подогрева вручную.

2
Плюсы и минусы пленочных теплых полов

Такие системы имеют массу преимуществ:

1. Можно установить систему обогрева не по всей площади пола, а в определенных зонах. То есть вы можете в целях экономии монтировать теплый пол, например, в проходах, около рабочего места или кровати. Электроэнергии будет тратиться меньше и получится потратить меньше на материалы.
2. Карбоновые системы совсем не сушат воздух в помещении, поскольку действуют лишь на поверхности предметов.
3. Монтировать такой теплый пол можно в любом помещении – и в жилом, и на кухне, в ванной, в коридоре.
4. Стоимость всех комплектующих такой системы намного меньше, чем водяной или электрической.
5. Такие системы не боятся низких температур, так что даже при продолжительном отсутствии людей в доме система никак не пострадает.
6. Водяные теплые полы предполагают слив теплоносителя, использование насоса, а пленочные системы могут начать работать в любой момент.
7. Нагреваются такие системы всего за несколько минут.
8. Простота и скорость монтажа – вы можете несколько раз демонтировать и снова устанавливать покрытие, если это потребуется. Такая работа займет не более одного-двух дней. А вот с другими системами это невозможно.
9. Установку очень легко выполнить своими руками – вам не потребуются ни определенные навыки, ни специальные инструменты.
10. Полная безопасность для организма человека.
11. Толщина пленки – менее миллиметра, так что ее укладка никак не помешает, например, свободному открыванию дверей.
12. Ширина полотна пленки может быть разной – от 0,5 до 1 м, так что можно легко подобрать подходящий для вашего помещения вариант.

Такие теплые полы абсолютно безопасны для организма человека, не сушат воздух и очень легко устанавливаются

Увы, минусы у такой системы тоже есть, однако их всего несколько:

1. Зависимость от электричества. В случае частых его отключений система работать, конечно, не будет, а это особенно тяжело в случаях, если помещение обогревается лишь с помощью теплого пола.
2. Если сверху планируется монтаж мягкого покрытия, обязательно нужно проложить дополнительны слой из достаточно прочного материала – например, ДСП, фанеры. Это заставляет лишний раз потратиться.

Тщательный анализ плюсов и минусов такой системы позволяет оценить целесообразность установки карбонового теплого пола. Отметим, что его плюсы переоценить трудно, а вот минусы можно постараться устранить.

3
Инструкция по монтажу пленочного теплого пола

Все действия, связанные с установкой такой системы, можно разделить на несколько этапов. Подробно рассмотрим каждый из них ниже.

3.1
Закупка необходимых материалов

Для монтажа необходимо приобрести такие комплектующие:

пленка с нагревательными элементами;
терморегулятор и термодатчики;
посеребренные медные провода;
светоотражающая подложка;
подложка под напольное покрытие.

Стоит отметить, что можно приобрести уже готовый комплект, который включает в себя и инфракрасную пленку с медными шинами, и все необходимые провода, и терморегулятор, и иные элементы.

Карбоновый теплый мол можно монтировать под любое напольное покрытие – на комплект и качество работы системы это никак не повлияет. Но обязательно нужно приобрести подложку под покрытие: если вы планируете положить плитку или установить деревянный пол, ламинат, нужно приобрести полиэтиленовую пленку, а если вы монтируете ковролин, линолеум – нужна фанера, как мы и говорили ранее.

Монтировать такую систему можно под любое покрытие

3.2
Подготовка основания

Сначала нужно обязательно подготовить основание, чтобы система работала правильно. В первую очередь нужно очистить его от грязи, пыли, по возможности – пропылесосить. Также нужно сделать отверстие в стене для размещения проводов и терморегулятора.

Основание не должно иметь очень сильных перепадов по высоте, максимально возможные – 3 мм. Это можно проверить с помощью строительного уровня. В том случае, если перепады слишком большие, пол нужно выровнять, например, с помощью самовыравнивающейся смеси, а затем вновь произвести уборку.

Подготовка основания также включает монтаж гидроизоляционного слоя, а затем – теплоизоляционного, который фиксируется с помощью скотча. Лучше выбирать те материалы, которые рекомендует производитель теплого пола. Стыки скрепляют монтажным скотчем.
Укладывать эти слои нужно обязательно, чтобы предотвратить теплопотери и тем самым снизить расход электроэнергии.

3.3
Составление схемы расположения теплого пола

Нужно обязательно составить схему будущего пола. В первую очередь определяются с тем, где будет располагаться терморегулятор. Он должен находиться недалеко от пола – примерно в 15 см.

Затем разрабатывают схему укладки пленки – определитесь с тем, где именно будут находиться нагревательные элементы, учитывая, что их нельзя располагать под крупной мебелью и техникой. Полосы пленки укладывают примерно в 10-30 см от стены. Также помните, что если вы хотите обогревать помещение лишь с помощью теплого пола, то он должен занимать не менее 3/4 поверхности, а если это лишь дополнительная система для обогрева, то хватит и 1/3.

Карбоновый теплый пол не стоит укладывать по всей площади пола – можно разместить его лишь в некоторых областях помещения

3.4
Монтаж пленочного теплого пола

Согласно составленной схеме, пленку укладывают обязательно сверху утеплителя. При необходимости она разрезается, правда, делать это можно только по обозначенным производителем линиям. Лучше производить ее монтаж вдоль длинной стены – так электрических соединений будет меньше. Обращайте внимание, есть ли на пленке какие-либо отметки – если нет, пленку можно укладывать любой стороной. При укладке двигаются к стене, на которой будет размещен терморегулятор.

Если вы монтируете несколько рядов пленки, расстояние между ними должно быть хотя бы 5 мм. Они не должны соприкасаться и накладываться друг на друга – это чревато возгоранием. Чтобы пленка случайно не сместилась, ее можно фиксировать к черновому полу двухсторонним скотчем или с помощью строительного степлера.

3.5
Подключение системы

Когда вся пленка будет уложена, можно переходить к подключению теплого пола. Все ряды пленки скрепляются при помощи зажимов, которые шли в комплекте со всей системой. Другие не подойдут: самое худшее, что может случиться, — система просто не будет работать. Помните, что все ряды пленки подключают параллельно, а для экономии стоит соединять те стороны рядов, которые расположены ближе к терморегулятору.

Все места соединений, разрезов нужно герметизировать, используя специальную мастику.

Затем нужно установить термодатчик, который предварительно изолируется. Его фиксируют к нижней части пленки по центру полосы. Чтобы на его месте не был виден выступ, стоит вырезать для него углубление в теплоизоляции.

Обязательно устанавливается термодатчик, необходимый для определения температуры нагрева

Учтите, что все кабели, которые ведут от пленки к термодатчику, должны проходить под плинтусом – это безопаснее.

Если все сделано правильно, можно переходить к установке терморегулятора. Он может работать стационарно, но в крайнем случае его можно подключить к обычной розетке.

После подключения нужно проверить систему в работе. Для этого его включают на 50-60 градусов и ждут несколько минут. Если монтаж был произведен верно, подключенная инфракрасная пленка будет нагреваться равномерно, не будет перегрева, не появятся искры, не будет ощущаться неприятный запах.

Если тест прошел успешно, переходят к монтажу подложки под напольное покрытие, а затем самого отделочного материала.

4
Типичные ошибки при монтаже

Наиболее частой ошибкой при укладке теплого пола считается неправильное соединение рядов пленки. Оно должно быть строго параллельным, т.е. нельзя одну часть уложить перпендикулярно, а вторую – параллельно стене. В таком случае нагрев просто не будет ощущаться, а также возможно даже короткое замыкание.

Многие неопытные в ремонте люди портят материал, неправильно разрезая пленку. Как мы говорили ранее, разрезать ее можно лишь в тех местах, которые обозначены на продукции изготовителем. Если пренебречь этим правилом и сделать разрез в другом месте, в электрической цепи образуется разрыв.

Еще одна ошибка – недостаточно качественная уборка основания. Если на черновом полу останутся какие-то частицы мусора, торчащие шляпки гвоздей и прочее, высок риск повреждения ленты, что приведет к тому, что теплый пол не будет функционировать.

Основание перед укладкой такой системы очень важно качественно подготовить – иначе возможны повреждение пленки и остановка работы теплого пола

Крайне рекомендуется подключать терморегулятор лишь через отдельный выключатель дифференциального тока. Конечно, можно подсоединить его и к обычной розетке, но первый вариант гарантирует, что питание будет своевременно отключено в случае короткого замыкания в цепи или обрыва сети. При подключении к розетке высок риск пожара или получения увечий человеком от воздействия электрического тока.

Частой ошибкой также считается неправильное расположение датчика температуры. Если он будет находиться, например, около балконной двери, он будет дополнительно охлаждаться или нагреваться солнечными лучами и, следовательно, неправильно фиксировать температуру. Если данные будут неверные, датчик «даст команду» увеличения или уменьшения нагрева, хотя это на самом деле не требуется.

5
Критерии выбора теплого пола

Не все готовые комплекты таких систем идентичны, поэтому при выборе продукции нужно обязательно учитывать различные критерии:

1. Мощность. Она бывает, как правило, либо 150 Вт/м2, либо 220 Вт/м2. Более малая мощность подойдет для помещений, где установлены радиаторы отопления, а вот если теплый карбоновый пол будет сам справляться с отоплением всей комнаты, лучше выбрать модель помощнее.
2. Сечение проводов. Мы говорили выше, что для соединения листов пленки используются медные кабели. Выбор сечения находится в прямой зависимости от мощности всей системы: для небольшой (150 Вт/м2) подойдет 1,5 мм2, для большей (220 Вт/м2) – 2,5 мм2.
Теплый карбоновый пол может иметь разную мощность, и она влияет на выбор сечения кабелей, которыми система подключается к электричеству
3. Цвет пленки. Наиболее дешевые и менее качественные варианты выглядят как прозрачная пленка – температура ее плавления составляет 60-80 градусов, то есть в случае различных аварий, пожаров она быстро перестанет функционировать и загорится. Более качественные пленки имеют светлый молочный оттенок, который указывает на наличие в составе полиэтилентерефталата, который повышает температуру плавления материала до 140-160 градусов.
4. Терморегулятор. Лучше использовать именно такой прибор, который рекомендуется производителем инфракрасной пленки. Обязательно проследите, чтобы допустимый ток такого устройства был больше тока, который потребляет теплы пол.
5. Дифференциальный автомат. Выберите для подключения теплого пола автомат с уставкой тока утечки 10 мА.

Также важно знать, что существует несколько типов инфракрасной карбоновой пленки, характеристики которых значительно отличаются:

1. Полосатая ИК-пленка. Иначе называется пленкой «стандарт». Имеет невысокую стоимость, выпускается в разных размерах. Чаще всего полосатые пленки используют для укладки под ковролин, ламинат, линолеум.
2. Сплошная ИК-пленка. Иначе называется пленкой «премиум». Особенности такого вида в том, что здесь карбоновая паста нанесена всплошную. Также премиум пленки имеют дополнительные защитные слои из уретана, которые необходимы для повышения их прочности и долговечности. Правда, за счет этих особенностей сплошные ИК-пленки недешевые.
3. Саморегулируемая ИК-пленка. Такой вид является модификацией полосатой пленки. Лучше выбирать этот вариант тем, что точно не уверен, где именно будет расположена крупногабаритная мебель. Особенности такой пленки в том, что она может снижать температуру в местах перегрева.

Инфракрасная пленка может быть полосатой, сплошной и саморегулируемой, и наиболее качественной из них считается сплошная

Что выбрать из этих трех вариантов? Если вы планируете поверх теплого пола класть плитку, лучше положить сплошную ИК-пленку. Вообще, именно такой выбор стоит делать в случаях, когда вы хотите надолго забыть о ремонте: срок эксплуатации премиум-пленок – более 50 лет.

Если вы не готовы сильно тратиться, лучше приобрести саморегулируемую ИК-пленку. Их цена ниже, чем премиум варианта, но качество также на высоком уровне.

Естественно, если средств на приобретение теплого пола выделено немного, остается лишь полосатая ИК-пленка. Качество ее чуть хуже, однако она также будет долго служить при правильных укладке и эксплуатации, произведенных по инструкции. Специалисты рекомендуют выбирать недорогие варианты в случаях, если напольным покрытием будет не ковролин, а, например, ламинат или линолеум. Также их можно приобрести, если система теплого пола монтируется на стену или потолок.

6
Видео – Укладка пленочного теплого пола: инструкция

7
Заключение

Инструкция по установке карбонового теплого пола довольно проста – с такой задачей несложно справиться даже человеку, не имеющему большого опыта в ремонте и специальных навыков. Самое важное – выполнять все этапы качественно и последовательно, а также выбирать теплые полы только от проверенных изготовителей. Если все будет сделано верно, система будет работать долгие годы, и частые ремонты будут исключены.

Инфракрасный теплый пол своими руками: укладка и подключение

Содержание статьи:

Как устроена ИК-система?

К числу неоспоримых достоинств инфракрасного пленочного теплого пола стоит отнести:

Экологичность. Инфракрасные лучи по воздействию схожи с солнечным светом и потому оказывают благоприятное влияние на все живые организмы. Они не имеют побочного эффекта.
Простота монтажа. Конструктивные особенности системы позволяют при минимальных затратах и усилиях произвести качественный монтаж, владея лишь базовыми навыками строительных работ.
Сочетаемость с разными видами покрытия. Укладку инфракрасного теплого пола допускается выполнять сразу «на сухую» под ковролин, паркетную доску, линолеум или ламинат.

Галерея изображений

Фото из

Самая простая в укладке система

Преимущества пленочных полов

Укладка на деревянное основание

Возможность укладки на открытых площадках

Раскрой пленочной системы для монтажа

Укладка ламината по инфракрасным полам

Укладка линолеума на инфракрасный вариант

ИК система под ковровыми покрытиями

Расход электроэнергии на эксплуатации инфракрасного теплого пола напрямую зависит от режима работы системы и рабочей площади помещения. Рекомендуем также ознакомиться с другой нашей , где подробно описан пленочный тип обогрева для помещений.

Выбор комплектующих системы

Варианты исполнения пленки

В продаже можно встретить два типа пленочных систем:

сплошные – в них пленка полностью покрыта карбоновым материалом;
полосатые – в них карбоновый материал нанесен на поверхность в виде полосок шириной по 15-20 мм.

Расчет необходимого количества

Монтаж пленочного пола с инфракрасным типом нагрева выполняют только по полезной площади комнаты.

80% площади – в качестве основного отопления;
40-50% площади – в качестве дополнения к радиаторному отоплению.

Терморегулятор для управления температурой

Все они условно делятся на два вида:

Механические – оснащены клавишами и механическими колесиками и подходят для обустройства небольших по площади систем.
Электронные – оборудованы кнопочным управлением и дисплеем, применимы для небольших не зонированных помещений.

Монтаж инфракрасного теплого пола

В любом случае, монтаж системы инфракрасного теплого пола выполняют в несколько этапов.

Галерея изображений

Фото из

Раскрой инфракрасной системы на полотнища перед укладкой

Изоляция токоведущего биметаллического элемента

Заклеивание обреза полотнища обычным скотчем

Штробы для укладки клемм под электропроводку

Теплоизоляционная подложка

Устройство электросоединений

Укладка инфракрасного пола по всей площади

Укладка напольного покрытия по ИК системе

Приобретение материалов и инструментов

Для проведения работ потребуется набор инструментов:

болгарка, оснащенная диском для камня;
перфоратор;
нож или ножницы;
плоскогубцы или пассатижи;
строительный миксер;
зубчатый шпатель;
широкая кисть;
емкость для замешивания раствора.

Подготовка базового основания

В качестве утеплителя лучше всего подойдет:

Изолон или Пенофол– рулонные утеплители из вспененного полиэтилена. Отличаются превосходными гидроизоляционными качествами, т.к. в процессе вспенивания формируются замкнутые, непропускающие воду ячейки;
Пробковая подложка – спрессованные частицы древесины пробкового дерева, перемешанные с вяжущим веществом суберином.

Укладка пленочной системы

Галерея изображений

Фото из

Особенности подключения проводки

Ввод одной из пластин зажима под пленку

Монтажные клещи для фиксации зажима

Оклейка клеммы битумным скотчем

Схема подключения системы

Монтаж устройства управления

Последовательность установки термодатчика

Вариант монтажа также может быть любым:

наружный – при котором устройство закрепляется непосредственно на поверхности стены;
скрытый – предполагает создание углубления, в котором будет спрятано устройство.

Пробный запуск ИК-системы

Также предлагаем вам ознакомиться с другим нашим материалом, в котором подробно описаны правила монтажа и эксплуатации инфракрасного .

Выводы и полезное видео по теме

Монтажный комплект под укладку системы:

Сооружение подложки и укладка нагревательных полос:

Установка датчика и терморегулятора:

Монтаж электрического теплого пола своими руками

Для монтажа пленочного теплого пола понадобится:

Теплоизоляция с лавсановым покрытием. Важно, чтобы фольгированный слой был не металлическим (не алюминиевым в частности), так как он проводит электрический ток и возможны замыкания токоведущих полос пленки (при их повреждении) или клемм на этот слой. Кроме того, при работе пленочного пола возможно влияние металлизированного слоя теплоизоляции, выражающееся в виде треска или «гудения» пленки.

Битумный скотч для изоляции соединений и изоляции токоведущих полос.

Скотч для фиксации отрезков пленочного пола. Рекомендуется использовать армированный сантехнический скотч. Его преимущества при монтаже — хорошая адгезия к пленочному полу, прочность и влагостойкость. Материал скотча — поливинилхлорид с клеевым слоем, а также тканевое волокно. Запрещено использовать металлизированные клейкие ленты, так как они могут нарушить электроизоляцию системы.

Клеммы (типа крокодил), при помощи которых соединяются отрезки теплого пола и питающие провода. Клеммы относятся к обжимным соединительным элементам. Припаивать провода непосредственно на пленку не рекомендуется, так как данное соединение имеет слабую механическую надежность. В случае плохого контакта может возникнуть чрезмерный нагрев места соединения с последующим повреждением от температуры напольного покрытия и обрывом питающего провода.

Нагревательная пленка подходящей ширины. Так как площадь и конфигурация помещения могут быть различными, необходимо учитывать ширину пленки (она может быть 0,5/0,8/1,0 м). От ширины пленки зависит количество электрических соединений полос нагревательной пленки, которые придется выполнить при монтаже.

Обязательно! Терморегулятор, имеющий датчик температуры пола. Система соединяется с питающей сетью только через терморегулятор, так как пленочный пол не имеет функции саморегуляции, и терморегулятор обеспечивает его безопасную работу, защищает от перегрева и выполняет функцию контроля температуры.

Соединительный провод. Длина проводов определяется количеством соединений отрезков нагревательной пленки и её шириной (длина на одно соединение = ширина пленки+20см), а также расстоянием до терморегулятора. При выборе соединительного провода обязательно нужно учитывать подключаемую нагрузку и с учетом этого подбирать его сечение.

Обычно применяется ПУГВ 1х1,5, сечением 1,5 мм2 (ПУГВ 1х2.5, сечением 2,5 мм2 для площадей обогрева свыше 15 м2) или ПВ3х1,5 (ПВ3х2,5). Провод изолирован ПВХ пластикатом. Это вид силового кабеля небольшого диаметра, который не будет мешать укладке декоративного покрытия и не создает неровности. Лучше использовать разные цвета фазного и нулевого проводов, во избежание ошибок при выполнении соединений.

Для монтажа под мягкие напольные покрытия типа линолеума – в обязательном порядке необходимо использовать фанеру, OSB, ДВП, которая защищает пленочный пол от механического воздействия. Толщина защитного покрытия 2-5мм.

Полиэтиленовая пленка, которая укладывается под декоративное покрытие пола в качестве гидроизоляции.

План размещения пленочной системы обогрева

На плане отмечается расположение отрезков греющей пленки, определяется ее ширина и количество, места соединений, место установки датчика температуры и расположение терморегулятора. Для уменьшения количества соединений рекомендуется раскладывать пленку параллельно длинной стороне помещения, если это позволяет конфигурация. При составлении плана учитывается максимальная длина полосы пленки – 8м. Пленка должна быть уложена на свободную площадь, т.е. площадь, где отсутствует мебель и иные препятствующие распространению тепла предметы.

Расчет мощности обогрева

Мощность системы обогрева находится:

P = S x Pуд
S – полезная площадь в метрах (площадь, где непосредственно будет уложен пленочный пол), Pуд – удельная мощность 1м2 пленочного пола. В нашем случае Pуд = 220Вт/м2.

Расчет тока системы обогрева

I = P / U
I – силa токa, P – мощность системы пленочного обогрева, U – напряжение сети, в нашем случае 220-230В

Сечение питающего кабеля подбирается по таблице соответствия, исходя из вычисленного значения силы тока. Вычисленное значение тока не должно превышать максимально допустимое значение тока для данного сечения.

Например

Площадь помещения, покрытого ламинатом 15 м2. Теплые полы выбраны в качестве основного отопления. Исключая технику, стационарную мебель, отступы от стен — площадь, занятая теплым полом – 8м2.

P = 8 м2 x 220 Вт = 1760 Вт,
где 220Вт/м2 – удельная мощность пленочного пола данной модели.

Максимальный ток системы: I = P/u = 1760 Вт / 220 В = 8 А

Выбираем сечение по таблице:

Вычисленное значение 8А меньше максимально допустимого значения тока 16А для сечения провода 1.5 мм2, следовательно, провода данного сечения будет достаточно для нашей системы обогрева.

Подбор системы управления (терморегулятора)

Минимальная мощность терморегулятора определяется следующими соответствиями:

Максимальная площадь	Мощность терморегулятора
13 м2	3 кВт
15 м2	3,5 кВт
18 м2	4 кВт
27 м2	6 кВт

В нашем случае (мощность обогрева 1760Вт = 1.76 кВт) достаточно терморегулятора, допускающего подключение нагрузки до 3 кВт.

В случае, когда мощность обогрева превышает 6кВт (помещения большой площади), необходима более сложная система управления обогревом с использованием шкафа управления обогревом, либо установкой нескольких терморегуляторов с разбивкой на зоны.

Выбор места под монтажную коробку

Монтажная коробка обустраивается в стене, не ниже 0,3м от пола. Размещается вблизи розеток или иной точки скрытого стационарного подключения. При размещении коробки желательно длину питающих проводов и по возможности их минимизировать.

Выравнивание поверхности

На очищенной поверхности удаляются все неровности и перепады высоты, которые способны привести к деформации, перегибу или разрыву пленки. Это важно, так как пленочный пол чувствителен к изломам. Не допускается сгибать пленку под прямым углом, пережимать, размещать на ней тяжелые предметы и инструмент. Допускается монтировать пленочный пол на старую поверхность пола, если она соответствует вышеперечисленным требованиям. Рекомендуется всю поверхность пропылесосить для удаления мелких фрагментов грязи и пыли, которые способны повредить пленку.

Укладка теплоизоляции

Теплоизоляция позволит сократить тепловые потери через бетонное основание и повысить эффективность обогрева. В первую очередь это касается помещений на первом этаже. Чем больше толщина теплоизоляции, тем меньше будут тепловые потери, но при этом нужно иметь ввиду, что мягкая теплоизоляции при механической нагрузке продавливается и пленка в этом месте также будет деформирована. Оптимальная толщина теплоизоляции с лавсановым покрытием 3-10мм. Фольгированный слой отражает инфракрасное излучение, таким образом увеличивая теплоотдачу поверхности.

Внимание! Используется только теплоизоляция с лавсановым покрытием, не имеющая металлизированную подложку.

Ее раскладывают на всей площади помещения (от стены до стены), скрепляя отрезки монтажным скотчем.

Монтаж нагревательной пленки

Пленку можно раскладывать как вдоль длинной стены, так и поперек. Чтобы уменьшить количество соединений, рекомендуем укладывать пленку вдоль длинной стены помещения. Полосы пленки можно укладывать только встык. Не допускается наложение одной полосы на другую, а также пересечение пленки.

Пленка укладывается медными шинами вниз для минимизации возможных механических повреждений токопроводящих полос.

Полосы пленки закрепляются после размещения на поверхности теплоизоляции с помощью монтажного скотча, который фиксирует полосы и предупреждает сдвиги пленки во время дальнейшего монтажа системы и финишного покрытия.

Монтаж и подключение питающих проводов

Длина питающих проводов должна быть по возможности меньше. Однако при этом не рекомендуется осуществлять прокладку проводов по нагревательной пленке. Рекомендуем прокладывать провод по периметру помещения или в промежутках между отрезками пленки. При необходимости можно в теплоизоляции сделать канавку для провода, чтобы он не деформировал финишное покрытие (в случае мягкого покрытия, например, линолеума).

Соединения питающего провода и пленки выполняются при помощи клемм и битумной изоляции.

Зачистить провод.
Соединить клемму с проводом, обжать кремпером или плоскогубцами. Очень важно качественно осуществлять обжим, так как при плохой контакт приводит к нагреву места соединения и может привести к повреждению напольного покрытия или обрыву (отгоранию)питающего провода.
В месте токоведущей полосы разъединить верхнее и нижнее покрытие пленки таким образом, чтобы был обеспечен доступ к токоведущей жиле. В образовавшийся зазор завести губку клеммы и с помощью плоскобцев плотно прижать к ней вторую губку клеммы. Острые выступы на клеммах проткнут покрытие пленки, и таким образом обеспечат хорошее соединение с токоведущей полосой.
Закрыть полученное соединение с 2х сторон (сверху и снизу) битумным скотчем, обеспечив тем самым его изоляцию.
Аналогично подключить второй провод к другой токоведущей полосе.
Токоведущие полосы с противоположной стороны пленки также закрыть битумным скотчем.
Под местами соединений (клеммами) рекомендуется делать углубления (в поверхности пола или подложке) для исключения деформации финишного покрытия.
Приклеить соединительные провода к подложке.

Датчик температуры пола монтируется поверх теплоизоляции под пленкой. Необходимо, чтобы сам датчик укладывается непосредственно между карбоновыми полосами, как показано на рисунке.
Выполняется монтаж и подключение терморегулятора, который приведен в отдельном разделе.

После монтажа терморегулятора и подключения к нему системы требуется:

50cm x 200cm Новая концепция Теплый пол Стена Потолок Плоское Удобное отопление Дальний инфракрасный луч Пленка для обогрева пола | |

>>> Технические характеристики:

Рабочее напряжение: 200 ~ 240 В, 50/60 Гц

Номинальная мощность: 220 Вт / м2

Максимальная температура поверхности: 52 ° C

Толщина: 0,338 мм (нагревательная пленка 0,25 мм не подходит для теплых полов).

Ширина: 50 см

Примечание: заказ включает только нагревательные пленки.

Добавьте 1 доллар США по следующей ссылке, чтобы получить 2 зажима и 4 изоляционные пасты вместе:

https://www.aliexpress.com/store/product/1-USD-For-2-pcs-clips-4-pcs-insulation-pastes-Heating-Film-Connection-Accessories/1113643_33011068295.html?spm=2114.12010614. 8148356.3.2bbc2c8dpgt1Mb

Нагрев с использованием нагревательной пленки

Нефтяные, газовые электрические обогреватели относятся к типу конвективного нагрева посредством первичного нагрева, но нагревательная пленка представляет собой метод лучистого нагрева, который излучает дальние инфракрасные лучи, нагретые вторично от углеродного полупроводника, чтобы быть сверхэнергосберегающей системой нагрева с отличным энергопотреблением. эффективность, нагревает объект с помощью легкой и тонкой пленки, которую можно прикрепить к стенам или полу, и может свободно использовать пространство, чтобы стать новым материалом мечты.Это безопасная, полубесконечная система обогрева, которая очищает воздух в помещении, обеспечивает приятный обогрев и сглаживает кровообращение, излучая большое количество инфракрасных лучей и анионов, используя только электричество, чистую энергию, не потребляя растворенного кислорода в помещение для конвекции и теплового излучения.

Превосходство системы нагревания пленки:

Инфракрасное отопление — один из самых здоровых и современных методов обогрева, который использует те же тепловые свойства, что и само солнце.Инфракрасные лучи напрямую нагревают людей, стены и предметы, а затем от них нагревается воздух. При традиционном радиаторном отоплении он приводит к нагреванию и сушке воздуха. Теплый воздух поднимается вверх и нагревает сначала верхнюю часть комнаты, а затем расположенные ниже предметы, людей и т. Д.

— Инфра-панели имеют КПД 98%, средняя экономия энергии 30%.

— Инфракрасное отопление не вызывает рассеивания пыли

— Создает здоровую среду, уничтожает бактерии

— Обеспечивает равномерную температуру во всем помещении

— Чистая, бесшумная, не требующая обслуживания работа и экономия места

— Простота управления и эксплуатации с термостатами

— Простая установка, нет необходимости переделывать пол или стены

При использовании инфракрасного обогрева температура воздуха обычно ниже на 3-4 ° C, как в помещении с традиционным обогревом, чтобы добиться сравнимого ощущения тепла.Понижение температуры воздуха на 1 ° C позволяет сэкономить до 5-6% энергии.

Реальные фотографии товаров:

Примечание: на пленке теперь есть этикетка «Недавно произведенная»: «HEATINGBRO», старая этикетка «WORLD ELECTRON» и новая этикетка «HEATINGBRO» будут отправлены по адресу randon. Характеристики пленок точно такие же, разница только в этикетках. Спасибо за заботу 🙂

Электромонтаж нагревательной пленки, две схемы подключения:

1.Нагревательная пленка

2. Питание нагревательной пленки.

3. Датчик температуры пола.

4. Термостат

5. Мощность всей установки

Этапы подключения для нагревательной пленки:

Общие шаги по установке >>>>

Вопросы и ответы:

Q1: Сколько электроэнергии потребляет нагревательная пленка в час?

A1: Обычно расход энергии на 1 квадратный метр нагревательной пленки в час составляет около 0.1 ~ 0,15 кВт.ч.

Q2: Безопасна ли нагревательная пленка для человека?

A2: Да, это безопасно и полезно для здоровья человека, длина волны дальнего инфракрасного диапазона составляет 8 ~ 15 мкм (около 9,5 мкм), что в медицине называется волной света.

Q3: На какие полы можно укладывать нагревательную пленку?

A3: Нагревательная пленка подходит для установки под различными напольными покрытиями, такими как деревянный пол, ламинат, напольная плитка, мрамор, ковер, микрокристаллический камень, кожа для пола и т. Д.Его также можно прикрепить к стене и потолку, стене или под полом.

Q4: Сколько квадратных метров нагревательной пленки необходимо для помещения?

A4: Обычно требуется 70–80% площади, например, если ваша комната составляет 10 м2, вы можете использовать 7–8 м2 для покрытия этой площади. При установке не перекрывайте каждую пленку. Всегда соблюдайте расстояние 1-3 см между пленками. и сохраняет расстояние 10 ~ 20 см между дорогой и пленкой.

Максимальная длина пленки для одного ряда.Модель 50 см: 12 ~ 13 м; Модель 80 см: 7 ~ 8 м; Модель на 100 см: 5 ~ 6 м.

>>> Установочные детали (Нажмите на картинку, чтобы купить)

1) Аксессуары для установки нагревательной пленки:

2) Маршированные комнатные термостаты:

Термостат управления мобильным приложением Wifi — — — — >>

Сертификаты компании Minco:

50 градусов 50 см x 1/2/4/6/8 м Домашний электрический пол Инфракрасный теплый пленочный коврик | |

>>> Технические характеристики:

Рабочее напряжение: 200 ~ 240 В, 50/60 Гц

Номинальная мощность: 220 Вт / м2

Максимальная температура поверхности: 52 ° C

Толщина: 0,338 мм (нагревательная пленка 0,25 мм не подходит для теплых полов).

Ширина: 50 см

Длина инфракрасной волны: 8 ~ 15 мкм (это длина волны, которая оказывает особое влияние на здоровье человека, и ученые называют ее диапазоном длин волн «жизненного пути».Он быстро усваивается организмом, расширяет микрососуды, повышает иммунитет и очень полезен для здоровья. )

Превосходство системы нагревания пленки:

Инфракрасное отопление — один из самых здоровых и современных методов обогрева, который использует те же тепловые свойства, что и само солнце. Инфракрасные лучи напрямую нагревают людей, стены и предметы, а затем от них нагревается воздух.При традиционном радиаторном отоплении он приводит к нагреванию и сушке воздуха. Теплый воздух поднимается вверх и нагревает сначала верхнюю часть комнаты, а затем расположенные ниже предметы, людей и т. Д.

— Инфра-панели имеют КПД 98%, средняя экономия энергии 30%.

— Инфракрасное отопление не вызывает рассеивания пыли

— Создает здоровую среду, уничтожает бактерии

— Обеспечивает равномерную температуру во всем помещении

— Чистая, бесшумная, не требующая обслуживания работа и экономия места

— Простота управления и эксплуатации с термостатами

— Простая установка, нет необходимости переделывать пол или стены

Реальные фотографии товаров:

Схема подключения нагревательной пленки

1.Нагревательная пленка

2. Питание нагревательной пленки.

3. Датчик температуры пола.

4. Термостат

5. Мощность всей установки

Подключить

Общие шаги по установке

>>> Напоминание:

1. При установке не перекрывайте каждую пленку. Всегда соблюдайте расстояние 1-3 см между пленками.

2. Максимальная длина пленки для одного ряда.

Модель 50 см: 12 ~ 13 м; Модель 80 см: 7 ~ 8 м; Модель на 100 см: 5 ~ 6 м.

>>> Установочные детали (Нажмите на картинку, чтобы купить)

1) Аксессуары для установки нагревательной пленки:

2) Маршированные комнатные термостаты:

15м2 220В Дальний инфракрасный свет Углеродная электрическая пленка для теплого пола с комнатными термостатами, зажимы 0,5 м X 30 м | нагревательная пленка | пленка для подогрева пола теплый пол

Номинальная мощность: 220 Вт / м2 (+ -10%)

Рабочее напряжение: 220 ~ 240 В переменного тока, 50/60 Гц

Ширина: 50 см по умолчанию (у нас также есть пленка шириной 80 см и 100 см, если вы хотите получить ширину 80 см или ширину 100 см, не забудьте написать примечание к заказу)

Толщина: 0,338 мм (многие продавцы используют пленку 0,25 мм вместо 0.338мм пленка)

В комплект входит: 15м2 нагревательных пленок

1 шт. X термостат (внешний датчик 3 метра в комплекте)

18 шт х зажимов

1 рулон x изоляционная паста (1,5 м)

1 рулон x изоляционная лента (15 м)

================================================= ==========================================

Реальных фото:

Примечание: на пленке недавно выпущена этикетка «HEATINGBRO», старая этикетка «WORLD ELECTRON» и новая этикетка «HEATINGBRO» будут отправлены по адресу randon.Характеристики пленок точно такие же, разница только в этикетках. Спасибо за заботу 🙂

================================================== =========================================

Номинальных товаров (Нажмите на картинку, чтобы проверить):

1) Аксессуары для установки нагревательной пленки:

2) Маршированные комнатные термостаты:

================================================== =========================================

Руководство по установке:

Другой родственный продукт:

220V 220W Инфракрасная пленка Теплый пол Пленка для обогрева пола Коврик из фольги для ламината твердых полов Нагревательные маты 8.5UM 14UM | |

Характеристики:

* Инфракрасный углеродный коврик из фольги для подогрева пола 220 Вт для ламинатного твердого пола

* Инфракрасная углеродная пленка для подогрева пола с низким электрическим теплом

* Подходит для пола гостиной, столовой, кабинета и т. Д.

* Сопротивление высокому давлению, высокая прочность, стабильная работа

* Без шума, дыма, запаха, без электронного излучения

* Отсутствие газового отравления, замерзания, взрыва

* Медный лист шире, тепло ровное и стабильное

* Хороший эффект изоляции, хорошая функция обогрева изоляционной перегородки

* Скорость монтажа, день строительства, дневное отопление, без климата, круглый год можно строительство

* Со специальной горячей линией и нагревательной пластиной, быстрой теплопередачей, адекватным нагревом, сохранением температуры помещения

* Непросто взломать, и структура более разумная

Технические характеристики:

* Длина инфракрасной волны: 8.5УМ-14um

* Напряжение: 220 В

* Мощность: один квадратный метр 220 Вт

* Температура поверхности: 40 ° C

* Размер: 50 см * 2 м / 50 см * 4 м (прибл.)

* Толщина: 0,338 мм / 0,01 дюйма (прибл.)

Содержимое упаковки:

1 * нагревательная пленка

Примечание: Реальный цвет предмета может немного отличаться от изображения на веб-сайте из-за многих факторов, таких как яркость монитора и яркость освещения.

РубрикаПол

Теплый пленочный пол укладка: Теплый пленочный пол своими руками

Монтаж пленочного теплого пола своими руками

Как устроена ИК-система?

Выбор комплектующих системы

Варианты исполнения пленки

Расчет необходимого количества

Терморегулятор для управления температурой

Монтаж инфракрасного теплого пола

Приобретение материалов и инструментов

Подготовка базового основания

Укладка пленочной системы

Схема подключения системы

Монтаж устройства управления

Пробный запуск ИК-системы

Выводы и полезное видео по теме

установка ленточного пола, как подключить инфракрасный пол, как монтировать пленку

Где лучше всего стелить тёплую плёнку

Специфика монтажа плёночного пола

Как работает тёплый пол

Какие могут быть ошибки при монтаже, и к чему они приведут

Плюсы и минусы инфракрасного плёночного пола

Как правильно выбрать тёплую плёнку

Как подготовить основание

Схема монтажа

Как подключать плёночный тёплый пол

Финишное покрытие

Как правильно уложить инфракрасный теплый пол своими руками

Что такое электрический тёплый пол плёночный

Теплоизоляция пола

Финишные покрытия на плёночный тёплый пол

Можно ли подогревать такое покрытие

Какой тип нагревателя лучше использовать

Порядок монтажных работ

Что такое теплый пленочный пол

Изоляция срезов термопленки битумной лентой

Как самостоятельно уложить пленочный пол под ламинат

Схема подключения нагревательных элементов

Устройство водяного теплого пола на деревянный пол абсолютно безопасно

Устройство электрического типа теплого пола

Инфракрасный пленочный теплый пол

Видео

Монтаж пленочного теплого пола своими руками: видео

Преимущества теплого пола

Конструкция

Технические характеристики нагревательной пленки

Порядок монтажа

Схема подключения

Укладка пленки под различные типы напольного покрытия

Недостатки пленочного теплого пола

Видеоинструкция

Пленочный теплый пол и его установка своими руками

1 Принцип работы

2 Плюсы и минусы пленочных теплых полов

3 Инструкция по монтажу пленочного теплого пола

3.1 Закупка необходимых материалов

3.2 Подготовка основания

3.3 Составление схемы расположения теплого пола

3.4 Монтаж пленочного теплого пола

3.5 Подключение системы

4 Типичные ошибки при монтаже

5 Критерии выбора теплого пола

6 Видео – Укладка пленочного теплого пола: инструкция

7 Заключение

Инфракрасный теплый пол своими руками: укладка и подключение

Как устроена ИК-система?

Выбор комплектующих системы

Варианты исполнения пленки

Расчет необходимого количества

Терморегулятор для управления температурой

Монтаж инфракрасного теплого пола

Приобретение материалов и инструментов

Подготовка базового основания

Укладка пленочной системы

Схема подключения системы

Монтаж устройства управления

Пробный запуск ИК-системы

Выводы и полезное видео по теме

Монтаж электрического теплого пола своими руками

План размещения пленочной системы обогрева

Расчет мощности обогрева

1
Принцип работы

2
Плюсы и минусы пленочных теплых полов

3
Инструкция по монтажу пленочного теплого пола

3.1
Закупка необходимых материалов

3.2
Подготовка основания

3.3
Составление схемы расположения теплого пола

3.4
Монтаж пленочного теплого пола

3.5
Подключение системы

4
Типичные ошибки при монтаже

5
Критерии выбора теплого пола

6
Видео – Укладка пленочного теплого пола: инструкция

7
Заключение
