Советы монтажников электрического теплого пола и видео дополнения



Монтаж и установка электрического теплого пола с видео примерами.

Теплый пол является предпочтительным выбором при решении вопроса об обогреве загородного дома. Несомненными его преимуществами являются простота укладки и обслуживания, надежность в эксплуатации. Смотрите более подробную инструкцию где наглядно мы разобрали монтаж электрического теплого пола своими руками с фото в видео примерами. Начинать работы необходимо с разметки пола. Теплый пол не укладывается в местах установки мебели или сантехники. Также определяется место под термодатчик, при этом учитывается, что он должен находиться между петлями нагревательного кабеля.

Затем производится штробление стен под монтажную коробку. От нее прорубывается перфоратором канавка, в которую будет уложена гофрированная трубка, содержащая в себе термодатчик и его кабель. Трубка фиксируется алебастром или цементно-песчаной смесью. Конец ее тщательно герметизируется липкой лентой.

На стену внизу приклеивается теплоизолирующая лента толщиной 10мм. Теперь на пол укладываются листы теплоизолирующего материала – полистирола или пеноплекса. Так как при нагревании под кабелем может скапливаться конденсат, то с целью гидроизоляции сверху внахлест кладется слой полиэтилена. Швы склеиваются монтажным скотчем или спаиваются строительным феном, либо паяльной лампой.

Теперь необходимо создать основание для монтажа нагревательного кабеля электрического теплого пола. Для этого нужно сделать стяжку. Далее следует уложить монтажную ленту, закрепляя ее гвоздями или саморезами. Расстояние между рядами монтажной ленты составляет порядка 1 м. Перед укладкой нагревательного кабеля надо проверить его сопротивление. Оно обязано соответствовать паспортным данным. Нагревательный кабель укладываем в зажимы монтажной ленты и фиксируем их. Участки кабеля ни в коем случае не должны перекрещиваться или соприкасаться. Оптимальным расстоянием между двумя отрезками кабеля считается 25 — 35 см. Величина петли кабеля не должна быть менее 5 см. Также фиксируем гофрированную трубку с термодатчиком. Заводим в монтажную коробку концы нагревательного кабеля.

Монтаж электрического теплого пола подошел к завершению, смотрим видео пример. Теперь следует сделать цементную стяжку толщиной до 4-х см. После того, как стяжка сможет выдержать вес человека (обычно 3 — 4 дня), приступаем к работе с электропроводкой. В монтажную коробку устанавливаем терморегулятор. При этом заводим в специальные гнезда кабель термодатчика, концы нагревательного кабеля, провода электропитания. Также стоит предусмотреть в цепи устройство защитного отключения. После окончательного высыхания стяжки кладем финишное покрытие. Ремонт квартиры с нами будет быстрей и дешевле!

Монтаж электрического теплого пола видео


Видео инструкция по установке теплого пола теплолюкс. Смотреть обязательно.

sdelalremont.ru

Электрический теплый пол своими руками: Инструкция + Видео!

Электрический теплый пол своими руками

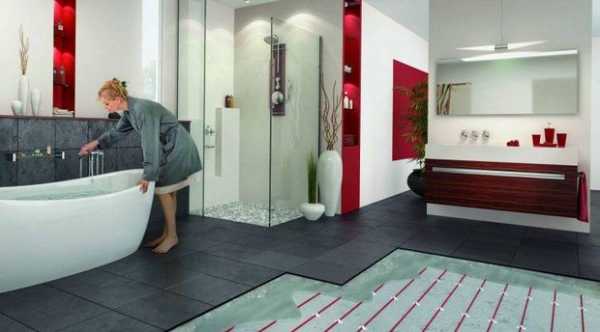

Теплый пол, нагреваемый электричеством, пользуется большой популярностью не только как дополнительное средство обогрева, но и как основной источник тепла в помещении. Нагреваемый пол создает комфортную зону нагрева именно в той области комнаты, где происходит основная жизнедеятельность ее обитателей.

Особенно актуален нагреваемый пол для таких помещений, как детские или ванные комнаты. Также рекомендуется монтировать теплый пол в помещениях с недостаточным нагревом, например на застекленных балконах и лоджиях.

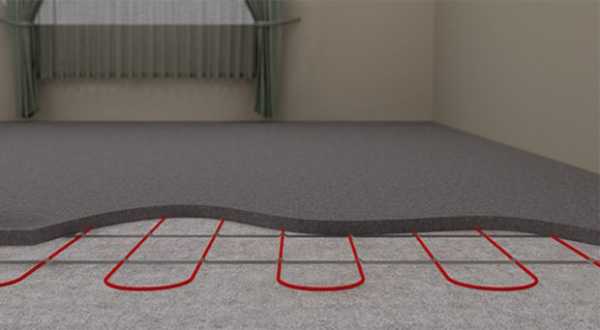

Распределение температуры от теплого пола

Электрический теплый пол может быть размещен под любое финишное напольное покрытие – будь то кафельная плитка, ламинат или линолеум.

Основные конструкции

Существует несколько модификаций нагреваемого электрического теплого пола: с использованием ИК-пленки или с нагревательным кабелем. В свою очередь, нагревательный кабель может размещаться самостоятельно или укладываться в составе ковриков – готовых элементов, где греющий элемент зафиксирован в крепежной сетке.

Укладываем теплоизоляция для теплого пола

Содержание статьи

Подготавливаем поверхность

В том случае, если ваш теплый электрический пол будет играть роль единственного источника тепла в помещении, или при недостаточной теплонепроницаемости межэтажного перекрытия – его основой должен стать слой теплоизоляции.

В качестве теплоизоляционного слоя под электрический пол можно использовать пенополистироловые плиты толщиной от 2 до 3 сантиметров, в зависимости от характеристик межэтажного перекрытия. На балконах или лоджиях нужно использовать слой теплоизоляции толщиной не менее 5 сантиметров, а в случае, если пол вашего помещения лежит непосредственно на грунте – толщина пластиковых плит не должна быть менее 10 сантиметров.

  1. Подготовьте поверхность перекрытия, освободите ее от мусора, заделайте раствором крупные выбоины. При необходимости выровняйте пол – сделайте черновую стяжку или положите черновой деревянный пол.
  2. Черновую выровненную поверхность необходимо загрунтовать для предотвращения образования плесени и увеличения сцепляемости.
  3. Плиты из вспененного полимера можно приклеить к поверхности специальным клеем или зафиксировать саморезами.

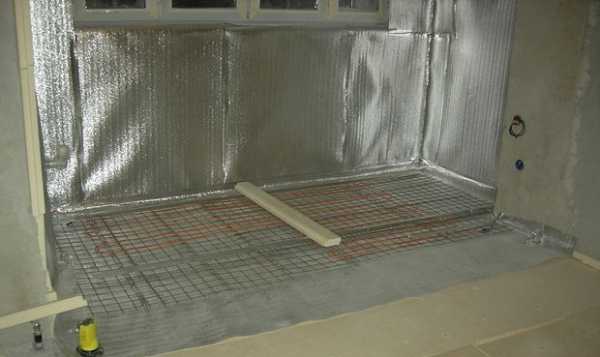

  4. Сверху слоя теплоизоляции разместите монтажную армирующую сетку. Ее нужно зафиксировать винтами с широкими шайбами, диаметр которых должен в два раза превышать толщину теплоизоляции.

Рассчитываем длину кабеля

Кабель для электрического теплого пола

  1. Подготовьте лист миллиметровой бумаги, нанесите на нем в масштабе размеры своего помещения, места нахождения крупногабаритной мебели.
  2. Нарисуйте на листе схему укладки кабеля, учитывая, что он должен находиться на дистанции не менее 5 сантиметров от стен и не располагаться в местах установки крупной мебели. Минимальный шаг, допускаемый между витками кабеля вы можете посмотреть в его технических характеристиках.
  3. Шаг укладки кабеля можно вычислить и самостоятельно. Для этого площадь обогрева нужно умножить на 100 и разделить на длину кабеля. Так, для помещения в 20 квадратов при длине кабеля в 50 метров шаг составит 40 сантиметров.
  4. При расчете раскладки учтите, что кабели могут быть двужильными (который присоединяется к электрической сети только с одного конца) и одножильным, присоединяемым к электросети двумя концами.
  5. Расчет потребной длины кабеля и выдаваемой им мощности должен быть разным в зависимости от того, единственным или дополнительным средством обогрева помещения будут ваши теплые электрические полы.

Подготавливаем инфраструктуру

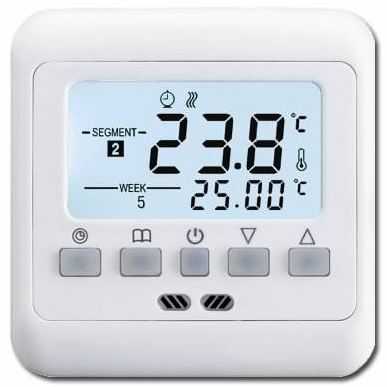

  • Размечаем место для установки терморегулятора. Оно должно находиться вблизи кабеля электрической сети.
  •  Штробим нишу под терморегулятор и канал для подводки электричества.
  •  Крепим алебастром коробку терморегулятора, кабель от него к проводке и к нагревательному кабелю размещаем в гофрированной трубе.
  •  Конец гофротрубы размещается в зоне нагрева, на расстоянии примерно 40 сантиметров от стены. Вместе с кабелем в ней размещается и термодатчик.
  •  Закрываем конец трубы изолентой, предотвращая попадание раствора стяжки.

Размещаем нагревательный кабель

Укладываем кабель для электрического теплого пола - фото

  1. На монтажной сетке, согласно выбранной схеме размещения фиксируем нагревательный кабель.
  2. Фиксируем кабель пластиковыми хомутами.
  3. Подключите кабель к терморегулятору, проверьте его работу, оставьте на некоторое время в рабочем состоянии для тестирования.
  4. Схему размещения кабеля можно зарисовать или сфотографировать.
  5. Отключите нагревательный кабель от электропитания.

Заливаем стяжку пола

  1. Разметьте необходимый уровень стяжки пола на стенах помещения. Для этого лучше всего воспользоваться строительным уровнем.
  2. По периметру комнаты разместите демпфирующую ленту, предохраняющую стяжку от температурных повреждений.
  3. Вкрутите в стены по размечено линии дюбеля, натяните между ними прочный шнур.
  4. Установите параллельные маяки пола – металлические рейки, выровненные по шнуру, их положение регулируется деревянными клиньями. Расстояние между маяками должно быть меньше размера правила.
  5. Замешайте смесь для стяжки. Можно воспользоваться готовым составом для теплого пола, либо песком и цементом в соотношении 3 к 1, можете добавить пластификатор – обычное жидкое мыло. Консистенция раствора для стяжки – густая сметана.
  6. Начиная от дальней стены, выкладывайте на пол раствор, разравнивая его правилом.
  7. Полное высыхание самодельной стяжки наступает примерно через месяц. При жаркой погоде ее поверхность необходимо регулярно смачивать.
  8. После фиксации стяжки поместите на ней финишное напольное покрытие.

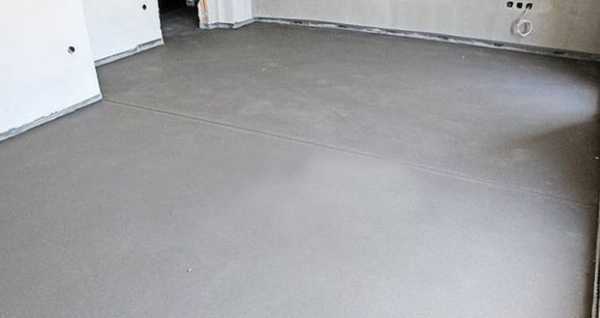

Делаем стяжку пола

Для более подробного ознакомления с алгоритмом укладки теплого пола рекомендуем вам ознакомиться с приведенными видеоуроками.

Видео - Электрический теплый пол своими руками

Монтаж пленочного теплого пола.

Монтаж пленочного теплого пола являет более простым мероприятием. Он укладывается на подготовленную и выровненную поверхность непосредственно под финишное напольное покрытие. Единственный нюанс – внимательно следите за максимальной температурой, выдаваемой вашей ИК-пленкой и максимальной температурой, которую может выдержать ваше напольное покрытие.

Монтаж пленочного пола

pol-spec.ru

Электрический теплый пол своими руками: Пошаговая инструкция + Видео!

Алгоритм монтажа электрического теплого пола  своими руками начинается с подготовки места для установки терморегулятора и датчика пола.

Размещаем терморегулятор

Отмеряем расстояние для размещения терморегулятора

Рекомендуем вам выбрать место для размещения терморегулятора в месте, наиболее удобным для управления теплым полом.

Вы можете разместить терморегулятор в месте, удобном для управления, но не забывайте, что минимальная его высота над полом должна составлять 30 сантиметров.

Высота должна быть не менее 30 см

Если вы монтируете теплый пол в комнатах с очень высокой влажностью, например, в бассейне или в сауне – то рекомендуем вам вынести терморегулятор вообще за пределы такого помещения.

Высверливаем гнездо для размещения терморегулятора

Гнездо для размещения терморегулятора высверливается с помощью специальной насадки. Кроме того, вы должны разметить и проштробить каналы, в которых пройдут монтажные концы нагревательных кабелей и провода температурного датчика.

Участки для размещения проводов

Для защиты проводов от воздействия влаги рекомендуем вам разместить их в гофрированной трубе.

Таблица — Для расчета потребного сечения кабеля

Не забудьте, что к терморегуляторы вы также должны подвести кабеля энергопитания. Для расчета потребного сечения кабеля вы можете воспользоваться нашей таблицей.

Готовим поверхность пола

На следующем этапе вам необходимо подготовить поверхность пола к монтажу.

Готовим поверхность пола к монтажу

Удалите оставшийся строительный мусор с поверхности пола. Для этого вы можете воспользоваться обычной щеткой.

Грунтовка поверхности пола с помощью обычного валика

Используя валик, проведите грунтовку поверхности перекрытия. Слой грунтовки необходим, чтобы цементно-песчаная стяжка имела лучший контакт  с поверхностью.

Отмечаем на полу места где не будут проходить нагреваемые кабели

Отметьте на поверхности пола место, где не будут проходить нагревательные кабели. Не стоит размещать кабели нагрева в местах, где у вас будет находиться стационарная мебель или элементы сантехники.

Укладка кабеля нагрева за 5 см от стены

Также учтите, что кабель нагрева пола должен отстоять на расстоянии около 5 см. от стен помещения. Также учтите, что расстояние между кабелем нагрева и другими приборами нагревадолжно составлять около 10 см. Такой отступ необходимо делать, например, от элементов отопительной системы.

Укладка кабеля для электрического теплого пола

Укладываем теплоизоляцию и закрепляем монтажную ленту

Размещаем на поверхности пола слой теплоизоляции. Расчет толщины теплоизоляционного слоя необходимо производить, исходя из того, какое помещение расположено под вашим. Если там уже находится обогреваемая комната, то слой теплоизоляции можно заложить минимальный.

Укладываем слой теплоизоляции на поверхности пола

В таком случаем можно ограничиться теплоизоляцией толщиной в 3-4 миллиметра, при этом разместить ее только в районе размещения нагревательных элементов.

В том случае, если под перекрытием находится неотапливаемое помещение, то слой нужно рассчитывать потолще и размещать его уже по всей поверхности.

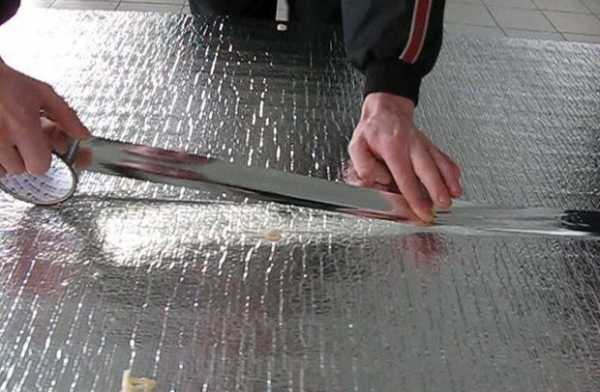

Крепление листов теплоизоляции пола между собой

Скрепить между собой листы теплоизоляционного материала можно обыкновенным скотчем. Он надежно фиксирует слои и не нарушает структуру теплоизоляции.

Раскладываем монтажную ленту для крепления электрического кабеля

Для того, чтобы фиксировать нагревательный кабель – разложите на поверхности теплоизоляции монтажную ленту. Отрезки ленты следует располагать на расстоянии около метра.

Для того, чтобы прикрепить ленту к поверхности пола можно использовать разные методы, например, дюбели и винты-саморезы.

Монтируем нагревательные секции

Перед началом монтажа рассчитайте шаг укладываемого кабеля. Для его расчета вы можете использовать приведенную ниже формулу.

Формула для расчета шага укладки кабеля

Подведите монтажный конец нагревательной секции к тому, месту, где будет расположен терморегулятор вашего теплого пола.

Образец крепления нагревательного элемента электрического пола к монтажной ленте

Закрепите соединительный конце нагревательного кабеля на монтажной ленте. Затем от этой секции будут прокладываться и остальные участки нагревательного кабеля.

Укладка нагревательного кабеля на пол — фото

Кабель нагрева рекомендуется укладывать равномерно, добиваясь отсутствия пересечений. Минимальное расстояние между линиями линии нагрева не должно быть менее 8 сантиметров. Следите за тем, чтобы кабель на поворотных участках изгибался плавно, не допускайте натяжения и изломов.

Советы по укладке кабеля

Также следите за тем, чтобы кабель нагрева находился на дистанции не менее 5 сантиметров от стен помещения.

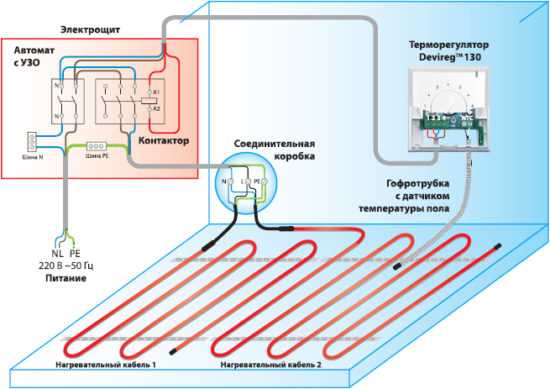

Схема монтажа нагревательного кабеля

Монтажные концы электрического нагревательного кабеля необходимо вывести к регулирующему устройству. На приведенных рисунках показаны варианты монтажных схем нагревательного кабеля при размещении двужильного и одножильного кабеля.

Схема монтажа электрического кабеля для теплого пола

При монтаже нагревательных секций рекомендуем вам надеть обувь с мягкой структурой подошвы. Так вы сможете избежать повреждения нагревательного кабеля.

Как вариант, для защиты уже разложенного кабеля вы можете закрыть его фанерными листами или любым другим укрывочным материалом.

Устанавливаем и закрепляем температурный датчик и терморегулятор

Размещаем температурный датчик в защитной гофрированной трубке

Сам датчик должен быть расположен возле окончания трубки, ее конец должен быть закрыт крышкой. Этим вы защитите температурный датчик от попадания раствора цемента при формировании стяжки.

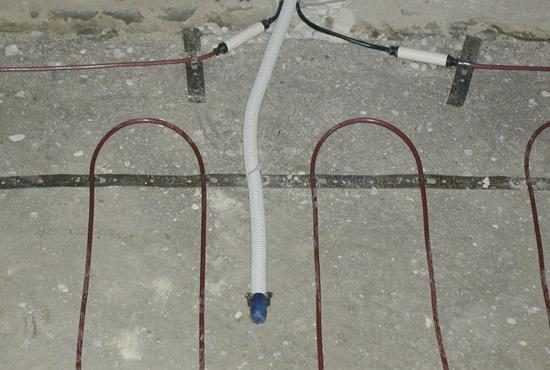

Образец крепления датчика

Выводим температурный датчик

Конец трубки с находящимся внутри температурным датчиком должен быть выведен на расстояние не менее полуметра от стены помещения. При этом следите, чтобы радиус изгиба гофротрубки с находящимся внутри датчиком был не менее 5 сантиметров.

Фиксация гофротрубки для теплого пола

Зафиксируйте гофротрубку с находящимся внутри температурным датчиком на поверхности пола, на равном расстоянии между витками линий нагревающего кабеля.

Заполняем монтажный канал раствором алебастра

После установки датчика и вывода проводов заполните монтажный канал раствором алебастра.

Подключаем конец кабеля к терморегулятору

Залудите монтажные концы проводом и подключите кабель к терморегулирующему устройству.

После установки терморегулятора поставьте его на минимальную температуру и подайте примерно на минуту рабочее напряжение на нагревательную систему. Затем плавно увеличивайте нагрев и проверьте работоспособность электрического нагрева.

Монтируем стяжку

Выставляем маяки для выравнивания пола, отмечаем ими необходимую высоту цементно-песчаной стяжки. После этого замешиваем необходимое количество раствора и размещаем его на поверхности.

Разравнивание цемента с помощью мастерка

Разравнивайте стяжку широким мастерком или правилом.

Минимальная толщина стяжки под электрический теплый пол не должна быть менее 3 сантиметров.

После полного высыхания раствора, разместите на стяжке подложку, а затем уже приступайте к монтажу финишного напольного покрытия – ламината.

Видео — монтаж электрического теплого пола своими руками

stroyvopros.net

типы, монтажу своими руками с Видео

Уютная обстановка в доме, комфортная температура поверхности пола, и даже подогрев помещений, все это выполняет система теплого пола. Чтобы она использовалась рационально, и полностью демонстрировала все свои возможности, необходимо заранее определится с оптимальным ее вариантом. В данной статье мы рассмотрим разновидности таких систем, их особенности и способы монтажа.

Содержание статьи:

Виды теплых полов

Несмотря на узкую специфику использования, производители данных систем, предлагают большой ассортимент моделей, которые классифицируются по различным значениям.

Одним из стандартных различий выступает тип используемой энергии:

  • Электрическая система;
  • Водяная система.

Уж после такого разделения, электрические полы подразделяются на более конкретные виды, которые отличаются техническими параметрами и физическими возможностями.

Чтобы понять специфику каждой модели, рассмотрим их более подробно.

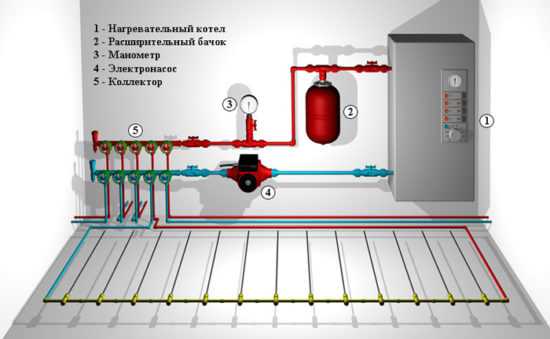

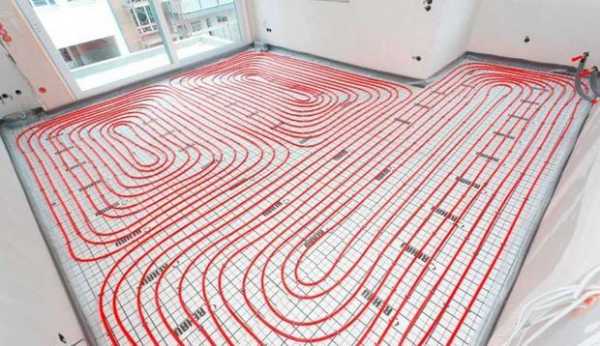

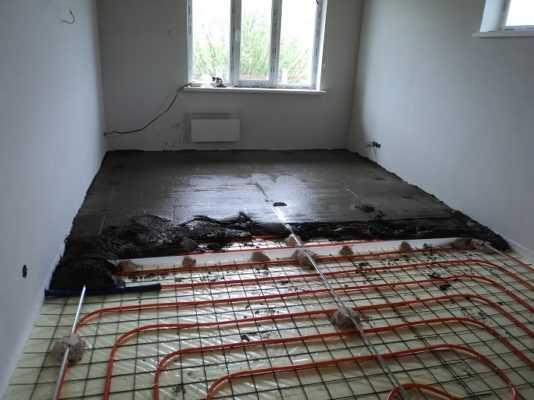

Водяной

Данный тип относится к разряду традиционных устройств, которые нашли свое применение задолго до появления аналогов, работающих от электричества. Источником энергии в данном случае выступает горячая вода. При этом она не обязательно поступает с единой системы подачи воды. Большинство владельцев квартир и частных домов, устраивают автономную сеть, благодаря чему удается полностью контролировать температуру воды, и корректировать ее при необходимости.

Монтаж системы нуждается в определенных подготовительных работах, позволяющих осуществить по их завершению заливку бетонного раствора для выравнивания. После высыхания раствора возможна укладка любых покрытий, имеющих допуск к повышенным температурам.

Особенности системы:

  • Может прокладываться под мебелью, при этом эффект ее рассыхания сводится к минимуму.
  • Долговечность. Трубы, из которых собирается конструкция, изготовлены из металла или металлопластика, устойчивого перед действием коррозийных процессов.
  • Присутствие на рынке тонких систем, с использованием труб диаметра 8 мм.

Электрический

Несмотря на то, что модели данного рода появились на рынке не так давно, и постоянно модифицируются, их популярность с каждым годом только возрастает. Обусловлена такая ситуация, большим количеством преимуществ, среди которых:

  • Доступная стоимость.
  • Скорость монтажа;
  • Использование качественных материалов, характеризующихся устойчивость к различным факторам влияния, и долговечностью, при условии соблюдения всех правил монтажа.

Кабельный

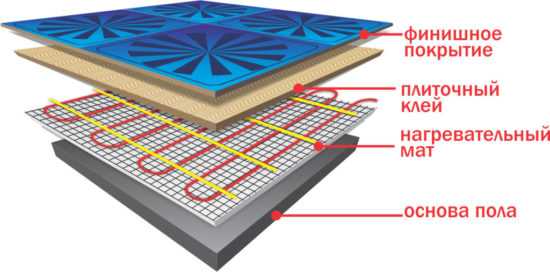

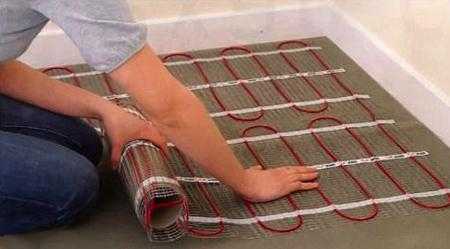

Эта система может быть представлена двумя разновидностями – матами и секциями, отличия между которыми состоять в способе и принципе осуществления монтажных работ.

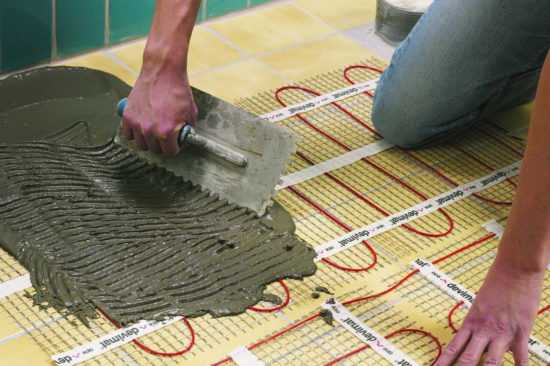

Секции монтируются только в стяжку в стяжку, а маты могут располагать на ней, но под слоем плиточного клея. В качестве основы может быть использован одно-, или двухжильный кабель.

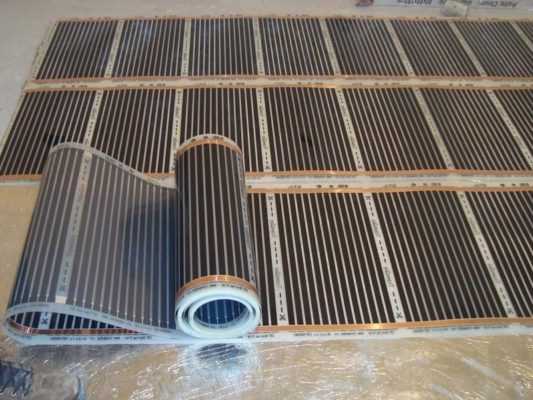

Пленочный

Одна из последних разработок на рынке, относящаяся к разряду энергоэффективных, позволяющих быстро нагревать основание покрытия до установленной температуры. Цена за м2 такой продукции, несмотря на то, что выше аналогов, однако стоит учитывать, что для ее монтажа не стоит тратиться на заливку и расходные материалы. При этом монтировать можно сразу же под выбранное напольное покрытие.

В качестве нагревательного элемента выступает пленка, вид которой также позволяет разделить систему на такие типы:

  • Углеродный – основу составляет лавсановя пленка, между слоями которой размещают резиновый элемент. Данный тип является многофункциональным, так как может служить для подогрева пола, а также в качестве автономной системы обогрева помещения.
  • Биметаллический – изготовлен из полиуретановой пленки. Он располагается в конструкции в два слоя (сплав меди и алюминия). На такое устройство, после монтажа можно производить укладку линолеума, ламината, ковролина, и прочих покрытий.

Монтаж теплого пола

Монтаж теплого пола, в зависимости от выбранной системы, может быть осуществлен своими руками. Однако для этого все же необходимы определенные знания и навыки, поэтому желательно заранее проконсультироваться у специалиста, а также четко придерживаться рекомендаций производителя. Только соблюдение всей этой информации, позволит рассчитывать на положительный итоговый результат.

Как уже было сказано ранее, особенности монтажа зависят напрямую от типа выбранной системы. Если рассматривать электрические полы, то все они нуждаются в источнике питания, терморегуляторе, который позволяет регулировать и корректировать температуру основания, а также термодатчика, отвечающего за измерение температуры основания.

Подготовительные работы

Как и любые другие виды монтажа, установка системы теплого пола, нуждается в подготовке основания, на которое она будет укладываться. Изначально необходимо обеспечить ровность, которая достигается путем заливки специального раствора, если черновой пол имеет бетонную стяжку. Если же основание выполнено из деревянной доски, тогда можно воспользоваться ДВП плитами, или фанерой. Листы материала располагают по всей площади, а по периметру каждого листа обеспечивается его крепление саморезами к основанию.

Выполняя такие подготовительные работы, и осуществляя фиксацию каждого листа, необходимо сверять ровность и плоскость, с помощью специализированного строительного уровня. После того как укладка завершена, необходимо очистить поверхность от загрязнений, в виде пыли и стружки.

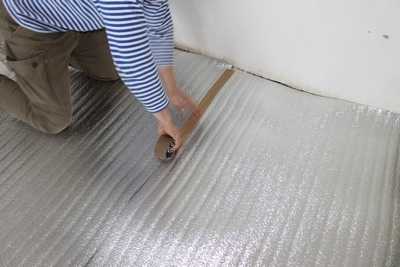

Подложка для теплого пола

В этом случае подложка служит своеобразной звуко- и теплоизоляцией. Для таких целей могут использоваться различного рода рулонные материалы (ППЕ, пробка, специальные дышащие подложки под теплый пол, которые имеет пленочную основу заполненную шариками из пенопласта), толщиной не менее 3 мм, так как в нем будет вырезаться отверстие для прокладывания проводки.

Фиксация подложки между собой может быть выполнена скотчем, это позволит ей максимально оставаться на месте во время установки. Из рекомендаций специалистов, которые имеют значительной опыт в этой сфере деятельности, в качестве отражающей теплоизоляции, не стоит выбирать материалы с поверхностью из фольги, они не отвечают заявленным параметрам качества.

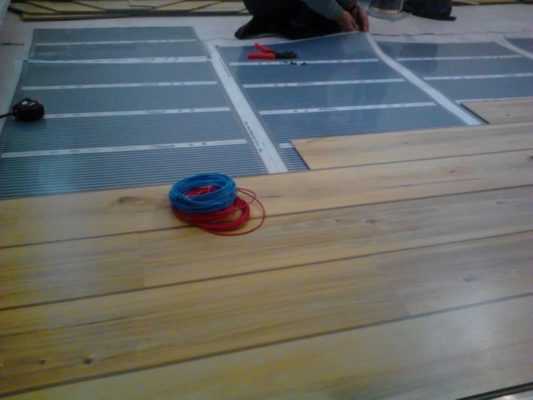

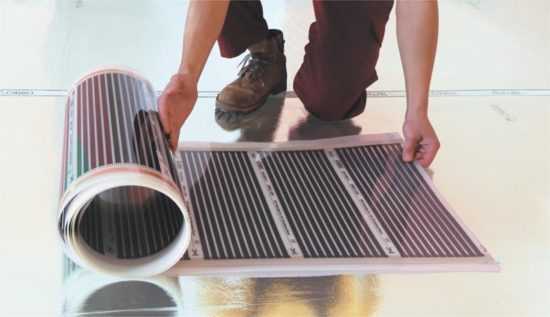

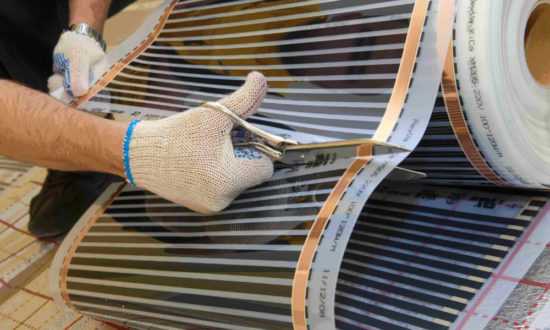

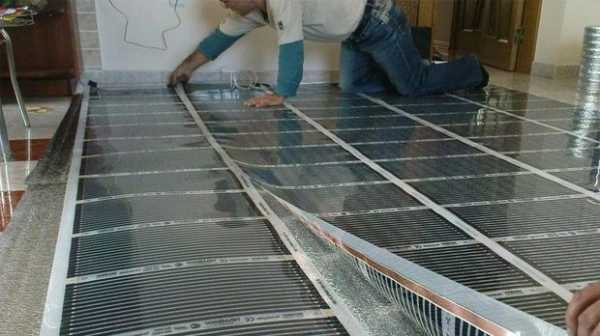

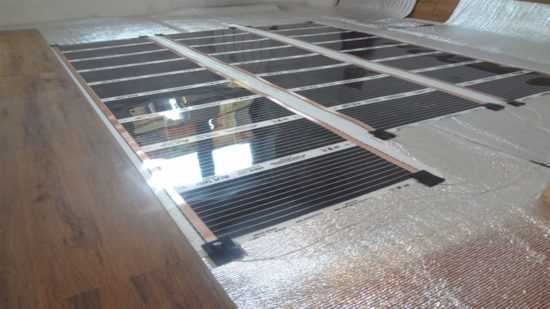

Укладка пленки на пол

Рабочее направление укладки пленки — к стене, так как на ней будет происходить установка терморегулятора. Таким образом, удастся использовать максимально короткий провод. Технический зазор между стеной и краем пленки, составляет 10-15 см, если в помещении присутствует камин, тогда технический зазор между ним и пленкой должен быть не меньше 1 метра. При необходимости разрезать пленку, осуществлять это можно только на прозрачных местах. Улаживается материал медным нагревателем вниз, при этом каждый элемент стыкуется между собой, и закрепляется скотчем.

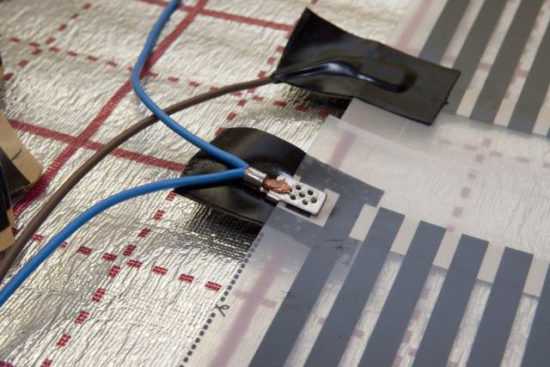

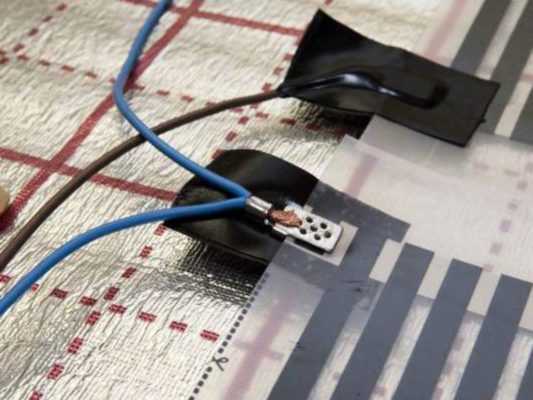

Затем стоит позаботиться о изоляции медных окончаний, где происходил разрез. Наиболее подходящим материалом для таких целей выступает битумная пленка. На не заизолированные участки необходимо предусмотреть зажимы. Они должны быть расположены между пленкой и медной полосой.

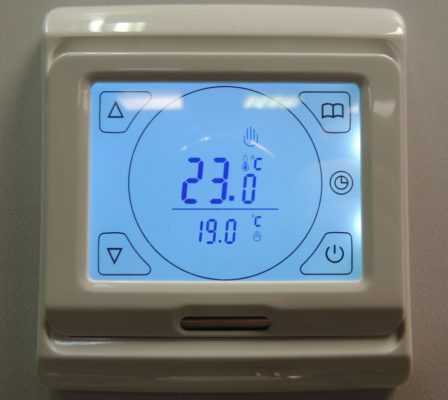

Монтаж терморегулятора на стене

Монтируется терморегулятор на высоте, порядка 1 метра. Для этого необходимо заранее подготовить штробу на стене, в которой будут расположены все провода, а также отверстие для размещения монтажной коробки. В теплоизоляционном материале также вырезают отверстие, под размещение гофрированной трубки, в которую будет помещен термодатчик. Провод датчика и нагревательного элемента, по штробе, плавно подымаются к терморегулятору.

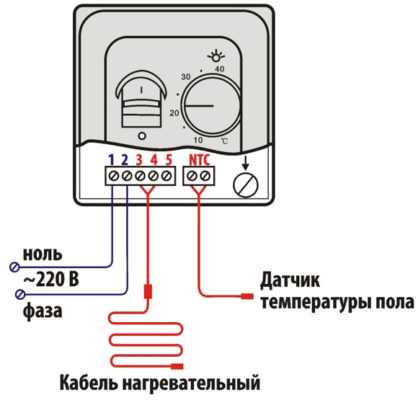

Процесс подключения

Для обеспечения правильности процесса подключения, который в большинстве случае играет важную роль в работоспособности изделия, стоит внимательно изучить рекомендации данные производителем, а также значения контактов на обратной стороне терморегулятора. Подключение проводов к последнему осуществляется по следующему принципу:

  • В центральные контакты заводят провода электропитания от сети.
  • В 2 контакта на одной стороне подключают кабели термодатчика.
  • В 2 контакта на противоположной стороне – кабели нагревательных элементов.
  • Провода заземления крепятся между собой клеммою, их вставление в отверстие не предусмотрено.

Напольные покрытия на теплый пол

Далеко не все покрытия могут быть использованы для укладки на пола с подогревом. В процессе подбора стоит обращать внимание не только наличие специальных знаков, которые позволяют укладку в таких условиях, но и на коэффициент теплопроводимости.

С их помощью медленно аккумулируется тепловая энергия, которая затем же и возвращается, при отключении оборудования.

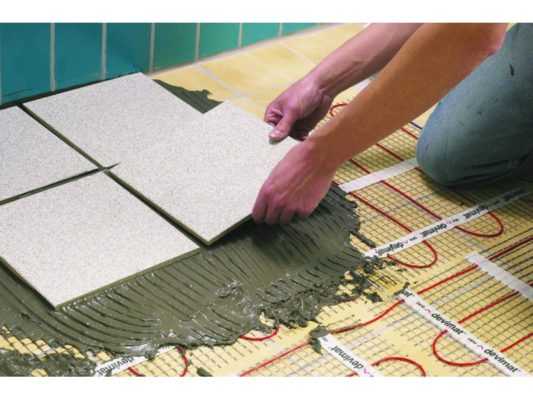

Электрические теплые пола могут укладываться не только под линолеум и ламинат, которые принято считать стандартными вариантами для этих целей, но и под керамическую плитку, массивную доску, паркет, и паркетную доску, а также ряд материалов, относящихся к разряду гибких (винил, пробка, и т.д.).

При покупке ламината или линолеума стоит обращать внимание, рекомендует ли производитель использовать продукцию совместно с такими системами. Об этом может свидетельствовать специальный знак, который располагается на упаковке. Чем меньше толщина покрытия, тем быстрее он нагревается, и передает свою температуру внутренней среде.

Стоит учитывать, что ламинат – это плавающий пол, который при воздействии тепла сужается, а при его отсутствии расходится. Тем осуществляется давление на замковую систему.

Относительно линолеума, то его существует большое количество разновидностей, обладающих разными функциями и опциями. При выборе изделия под теплое основание, стоит обращать внимание на рекомендации по тепловому режиму. Максимальный уровень нагрева указывается на упаковке, и его соблюдение обязательно. В противном случае качественные характеристики материала могут существенно снизится, что приведет к его деформации. К примеру, мармолеум способен выдерживать режим до 27°C, винил – до 30°C. Помимо этого, при нарушении температурного режима, из изделия могут начать выделяться вредные вещества, такие как фенолы, газы, способные оказывать влияние на присутствующих в помещении.

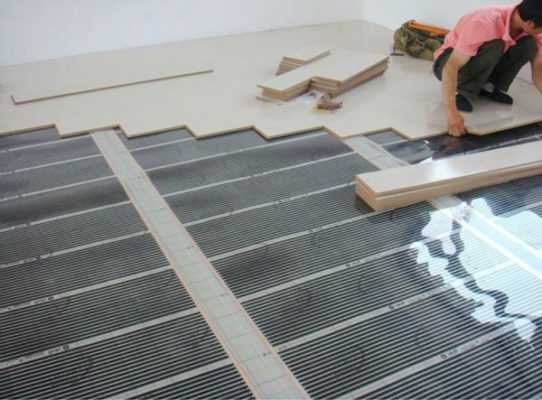

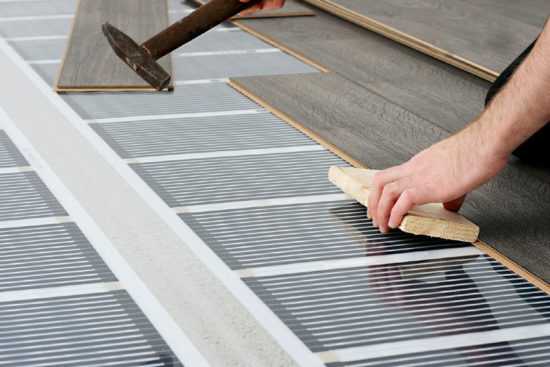

Укладка линолеума и ламината на теплый пол

Процесс монтирования таких конструкций не занимает много времени, однако для правильности его выполнения все же лучше воспользоваться услугами профессионала.

Цена таких услуг зависит не только от запланированного объема работ, но и типа закупленной продукции.

Если планируется монтаж линолеума, тогда стоит подобрать оптимальный для этих целей тип. И даже несмотря, что пленка может укладываться непосредственно под любое основание, после выравнивания пола, производители все же рекомендуют создавать слой незначительной толщины, который может быть представлен ДВП, фанерой, оргалитом. Благодаря ему, обеспечивается необходимый уровень жесткости, что исключает возможность механической деформации уложенной продукции.

После того, как фанера или ДВП были уложены на пленку, можно приступать к стандартной процедуре расстилания линолеума:

  • Раскатать рулон, дать ему время привыкнуть к температуре, и расправиться.
  • Смежные полосы накладываются изначально внахлест, после чего выполняется их кройка.
  • Выбор способа крепления – под плинтус, со спайкой полос между собой; приклеивание скотчем; приклеивание к основанию.

Каждый из этих методов имеет право на жизнь, но их выбор зависит от габаритов помещения, и целей его использования. Если помещение большое, и имеет высокую степень проходимости, тогда его лучше приклеить к фанере, тем самым обеспечить его размещение на одном месте, и отсутствие складок и брыжей, которые могут привести к деформации.

Полезная статья? Добавьте к себе в закладки!

po-polu.ru

Теплый пол электрический своими руками – правила монтажа, видео

Главная/Статьи/Теплый пол электрический своими руками – правила монтажа, видео

Иногда, чтобы чувствовать себя комфортно и уютно в своей квартире, основного отопления не хватает, а ходить по холодному полу и вовсе неприятно. В этом случае подходящим выбором станет теплый пол электрический, который можно смонтировать своими руками без особых затруднений. Особенно актуальным этот вариант является для подогрева плитки в ванной, обогрева бани, веранды или лоджии. Благодаря доступной стоимости материала сделать в своей квартире теплые полы может каждый.

Методы установки электрического пола

Существует три основных способа того, как можно установить теплый электрический пол своими руками:

  • монтаж под бетонную стяжку;
  • укладка под плитку на стяжку;
  • установка под линолеум, ламинат и другие напольные покрытия.

Первый способ чаще всего используется для жилых и ванных комнат, кухни или лоджии. Он заключается в монтаже кабельных полов. Под системой размещается утеплитель и слой гидроизоляции. На нагревательные элементы укладывается стяжка, но только небольшим слоем.

Стоит отметить, что если помещение, размещенное ниже, отапливаемое, то в укладке слоя теплоизоляции нет необходимости, так как с такой задачей отлично справится клей и сама плитка. Но прежде чем принимать такие решения рекомендуется внимательно изучить инструкцию производителя, чтобы выяснить возможность тех или иных действий.

Если у вас имеется готовый пол с ламинатом или линолеумом, и вы не хотите рушить старую стяжку, можно воспользоваться пленочным электрическим теплым полом. Этот вариант монтажа будет наиболее простым для выполнения своими руками. Но укладка утеплителя в этом случае обязательна. Лучше всего использовать для этого вспененный полиэтилен и фольгу. Размещать такой материал нужно непосредственно на стяжку. После этого происходит установка электрических элементов, при необходимости можно добавить гидроизоляционный слой. После этого следует возвращать ламинат или линолеум обратно.

Сами же теплые полы разделяют на следующие виды:

  • кабельные;
  • кабельные с армирующей сеткой;
  • пленочные или инфракрасные.

Важно учесть, что последний вариант нельзя ни укладывать под плитку, ни монтировать в стяжку.

Необходимые материалы

В процессе укладки теплого электрического пола своими руками потребуются следующие материалы:

  • теплые полы;
  • провода для соединений;
  • крепления;
  • термодатчик;
  • регулятор температуры;
  • защитная система;
  • медный кабель.

Перед покупкой всех материалов следует рассчитать, сколько их понадобиться для монтажа теплого электрического пола.

Создание схемы

Прежде чем приступить к расчету количества необходимых компонентов, нужно составить план на бумаге, по которому будет укладываться теплый электрический пол. Это очень важно, если вы собираетесь выполнять работу своими руками. При создании плана нужно учитывать, что нагревательные элементы не должны располагаться там, где будут размещены бытовые приборы и тяжелая мебель. Вблизи прохождения труб отопления и прочих источников тепла необходимо оставить буферную зону и исключить в ней размещение нагревательного провода или пленки.

Вызваны эти нюансы особенностями теплого пола. В отличие от гидравлических систем, все элементы греются одинаково, не зависимо от наличия на поверхности мебели или других тяжелых предметов. Поэтому при наличии ограничения на выход тепла, полы с подогревом могут перегреваться в определенных местах и выходить из строя.

После того как все вышеперечисленные рекомендации были соблюдены, на схеме должна получить неправильная фигура. Именно по ней вы и будете своими руками проводить укладку теплого электрического пола.

Если работы проводятся в соседних комнатах, которые даже не имеют разграничения, лучше все-таки создавать контуры теплого пола отдельно. При этом каждый из них будет иметь собственный регулятор и источник питания. Если между ними заливается стяжка, нужно по ней проложить демпферную ленту.

После окончательного утверждения схемы на бумаге можем переносить ее на пол. Начинать это нужно с отметки на стене места для регулятора теплого электрического пола. Сразу же можно проделать отверстия под монтажную коробку и опустить к полу штроб. После того как разметка была завершена, необходимо начать подсчет материала для монтажа.

Расчет материалов

Очень часто производители теплого пола предоставляют в комплекте специальные таблицы, по которым можно с легкостью определить нужное количество по установленному шагу укладки. Чтобы рассчитать пленочный теплый пол, достаточно просто измерить площадь помещения и подобрать нужное количество элементов. Также нужно учитывать провод, которым будут соединять все элементы системы между собой. Помните, что подключать теплый пол напрямую к розетке категорически запрещается.

После подведения итогов по объемам материала проверьте, каким окажется общая потребляемая мощность,  и будет ли выдерживаться такая нагрузка. При отрицательном результате следует провести замену предохранителей-автоматов на более мощные.

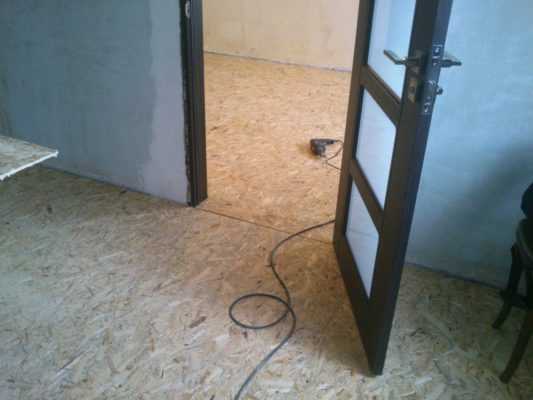

Подготовка основания

Если есть необходимость снятия старой стяжки, делаем это до самого основания и тщательно чистим поверхность от мусора. Теперь проводим укладку слоя гидроизоляции с захватом на стену около 10 см. Для компенсации теплового расширения во время нагрева закрепляем на стену дампферную ленту. После укладки теплого электрического пола будет возможность обрезать остатки.

Для предотвращения ухода тепла вниз делаем своими руками теплоизоляцию основания. Утеплитель нужно выбирать, учитывая тип поверхности, размещение комнаты и цель установки. Возможны следующие варианты.

  • Если теплый электрический пол будет использоваться в качестве дополнительного источника тепла, можно применить вспененный полиэтилен со слоем фольги для отражения тепла.
  • При монтаже теплого пола над отапливаемым помещением лучше всего применять пенополистирол. Его толщина должна быть в диапазоне от 20 до 50 мм.
  • Для лоджий и веранд следует сформировать слой утеплителя из минеральной ваты или пенополистирола толщиной до 100мм.

На утеплитель следует положить армирующую сетку, но этот шаг можно заменить добавлением в раствор микрофибры или пластификатора.

Монтаж электрического пола

Для начала нужно проверить сопротивление провода. Продолжать работу разрешается, если расхождение с паспортными данными не превышает 10%. Проводить монтаж можно при помощи закрепления нагревательных элементов в армирующей сетке затяжками или же специальными крепежными лентами. Инфракрасный теплый пол нужно просто расстелить на утеплитель. Максимальные действия, которые могут понадобиться в этом случае — это его закрепление скотчем.

Там, где провод идет поверх разделительной линии соседних плит перекрытия, его нужно уложить в гофрированную трубу длиной до 15 см. При тепловом расширении плит это спасет кабель от обрыва. Соединять нагревательный кабель с проводом нужно в 10–15 см от штробы с расчетом того, что в итоге клипсы будут утоплены в стяжку.

После размещения всех элементов нужно еще раз проверить сопротивление кабеля. При незначительных отклонениях от предыдущих замеров можно перейти к тестированию теплого электрического пола.

Размещаем гофрированную трубу между регулятором и ближайшей полосой нагревательного кабеля. Через нее просовываем термодатчик. Убедитесь, чтобы его было просто извлечь, если появится необходимость замены.

После окончательной проверки обесточиваем систему и снимаем регулятор. Теперь можем сделать своими руками стяжку. После того как она полностью высохнет, снова проверяем устройство. При положительном результате можем класть плитку или другое напольное покрытие.

Чтобы увидеть устройство монтажа теплого электрического пола, рекомендуем посмотреть обучающее видео.


Фотогалерея (7 фото)

ciscoexpo.ru

выбор, монтаж своими руками, Видео

Электрический теплый пол, несмотря на свою конструкцию, применяется только для локального подогрева конкретно выбранных участков. В данной статье, будут рассмотрены основные разновидности устройства, их характеристики и рекомендации по укладке. Данная информация, позволит ответить на вопрос, как выбрать оптимальную модель, соответствующую условиям эксплуатации.

Содержание статьи:

Виды электрических теплых полов

По техническим параметрам, электрический теплый пол бывает трех видов:

  • кабельный – характеризуется большой погонной мощностью, поэтому его монтируют в слой цементно-песчаной стяжки, толщина которого не меньше 3 см. Включение системы предусмотрено только по истечению 28 дней, отведенных на полное высыхание стяжки;

  • инфракрасный – мощности такого приспособления достаточно чтобы обогреть малогабаритные помещения, в которых отсутствует основное отопление. Очень часто его укладывают в ванной, и устанавливают на минимальный режим. Благодаря такой работе удается избежать эффекта запотевания зеркала, прочих стеклянных поверхностей.

  • термоматы. Им свойственна невысокая погонная мощность (максимальный показатель до 10Вт/м), за счет чего возможен вариант укладки в слой плиточного клея, наносящегося при монтаже кафельной напольной плитки. Маты представляют собой специальную сетку, на которой раскладывается кабель. Поэтому монтирование представляет собой раскатывание самой сетки. Пользоваться таким подогревом можно уже на вторые сутки, после просыхания клеевого раствора. Так как провод находится непосредственно под плиткой, ее нагрев существенно сокращен во времени.

Каждому из перечисленных видов свойственны обобщенные характеристики, к числу которых относят:

  • укладка должна осуществляться только на сухое основание;
  • обеспечение теплоизоляции и заземления;
  • наличие терморегулятора;
  • надежность, безопасность, и длительный срок эксплуатации;
  • выступают дополнительным элементом в системе отопления.

Помимо общих признаков, каждый из выделенных видов обладает существенными отличиями, заключающимися в особенностях монтажа, взаимодействии с напольным покрытием, теплоотдаче.

Преимущества системы:

  • создание равномерного и мягкого тепла, которое поднимается и циркулирует снизу вверх.
  • не сушит воздух, и не оказывает влияние на естественную влажность комнаты.
  • комфорт и экономия, в сравнении с конвекторными моделями.
  • не занимают полезное место, позволяя рационально использовать окружающее пространство.

Как сделать правильный выбор?

Выбор между кабелем и пленкой сделать достаточно просто. Нужно лишь ответить на один вопрос: «Для какой цели планируется организация подогрева: полный обогрев помещения или комфортная температура пола». Если от системы требуется выполнение только последней задачи, и монтирование будет производиться под ламинат (уточните класс ламината), паркетную доску, линолеум, ковролин, тогда оптимальным решением станет приобретение инфракрасного пленочного пола. В описанных условиях, можно наблюдать большое количество преимуществ, включая экономию на заливке стяжки, так как устройство раскладывается под напольным покрытием. О том, как выбрать линолеум для теплого пола читайте по ссылке.

Если же планируется монтаж под плитку, тогда стоит отдать предпочтение кабельному изделию. Оно отлично совмещается с клеевым раствором, при этом способствует быстрому нагреванию поверхности, и экономии на потреблении электроэнергии.

Характеристика инфракрасного пола

Пленочный пол, благодаря своей незначительной толщине, может легко монтироваться под линолеум, и прочие покрытия, которые не нуждаются в фиксации к основанию. В данной группе также существует разделение изделий, на стержневые и пленочные. Несмотря на некоторые отличительные свойства, их работа построена по одному принципу – инфракрасный нагреватель, он чем-то похож на солнечные лучи, которые своим воздействием на предмет нагревают его основу.

Работа устройства построена следующим образом: по всем элементам, включая пленку, проходят электромагнитные волны (диапазон 5-25 мкм), мощность которых позволяет повысить температуру всех предметов, появляющихся в радиусе действия.

Основные преимущества инфракрасной пленки

  • равномерный нагрев площади, в рамках которой осуществлялся монтаж.
  • расход энергии на 1 м² составляет 20-50 Вт, при условии наличия терморегулятора.
  • точечное размещение – экономия материала, приводит к экономической выгоде.
  • монтаж не занимает много времени, и может быть выполнен своими руками.
  • средний эксплуатационный срок – 20 лет.

Особенности монтажа

  • Подготовка и проверка всех нагревательных элементов системы.

  • Разрезаем нагревательную пленку, на необходимые разрезы, несмотря на то надрез осуществляется по черной полосе, отвечающей за прохождение по ней тока.

  • Высечка полос расположенных с краю, которые ранее были повреждены отрезанием.
  • На каждую из подготовленных полос монтируются контактные клеммы.
  • На тех участках, где размещены токоведущие шины, предусмотрена двухслойная пленка. Именно поэтому контактная клемма с проводом должна быть установлена таким образом, чтобы расположиться между слоев, и плотно прилегать к токоведущей полосе. Обеспечить такой эффект позволит заклепка.

  • Развальцевать заклепку с клеммой, с помощью специализированного оборудования, и проверить надежность образованного соединения.
  • Виниловой защитой, являющейся частью комплекта, необходимо изолировать линии отреза и концы термопленки.

  • Проследить за тем, чтобы изоляционный материал полностью перекрывал отрезную линию токоведущей шины, место в котором монтируется заклепка, и «высечка»

Монтирование нагревательных элементов осуществляется встык, без образования нахлеста, это необходимо для того чтобы избежать соприкосновения контактов. Крепление к основанию осуществляется скотчем, такая фиксация не позволяет элементам двигаться при укладке сверху напольного покрытия. Крепежные элементы размещаются на пленке согласно специальным участкам – пробелы между секторами.

Термодатчик

Монтирование термодатчика ответственный и обязательный процесс. Его головку заводят под термопленку, после чего фиксируют липкой лентой к теплоизоляционному материалу. Датчик температуры, на расстоянии 20 см от края пленки, заводится в район нагреваемого сектора. В черновом поле, заранее нужно проделать отверстие, в котором расположиться головка. После осуществления всех этих манипуляций, нужно подключить нагревательный элемент, датчик к основе терморегулятора.

Включив регулятор, после нескольких минут работы, приложив руку к основанию, можно заметить приятное тепло, пленка ни в коем случае не должна быть горячей. После полной проверки работоспособности, изделие можно закрыть пароизоляционным средством, раскладываемым с перехлестом в 20 см.

Укладка ламината и паркетной доски может осуществляться непосредственно на сформированную конструкцию.

Если же выбранное покрытие более мягкое, тогда нужно уложить слой фанеры, сверху на который уже расстелить линолеум, ковролин. Использоваться система может сразу же, по завершению всех основных этапов.

Подробнее о том, как стелить ламинат своими руками, читайте в соответствующей статье.

Кабельный теплый пол

Такая конструкция очень часто используется, как самостоятельная отопительная единица, имеющая высокий уровень потребления энергии. При ее покупке, обязательно нужно перепроверить комплектацию, в ней должно присутствовать три основных элемента: кабель, терморегулятор, датчик.

Отличительной чертой кабельного подогрева считается высокий уровень удельного тепловыделения – 17-21 Вт/м. Увеличивать максимально возможный показатель нежелательно, так как трудно спрогнозировать ожидаемые последствия.

Варианты монтажа

На практике существуют различные варианты укладки: с теплоизоляцией, без ее участия, на монтажную ленту, на металлическую сетку. Также при укладке нужно учитывать, будет ли конструкция применяться для полного или частичного обогрева. Для первого решения, стоит учитывать в дальнейших просчетах, что высота пола будет выше за счет стяжки и толщины теплоизоляционного материала. Средняя мощность системы 180-200 Вт/м².

Этапы процесса монтирования:

  • Измерение фактического сопротивления кабеля, с результатом указанным в паспорте. Отличия не должны превышать порог в 10%.
  • Составление схемы расположения мебели и техники, которые не имеют ножек, на поверхности пола. Так же учитываются стандартные отступы от стен, до 10 см.

  • Разметка места расположения терморегулятора, от него прокладывается вертикальная линия до основания пола, по которой в дальнейшем будет сформирована штроба, и место под монтаж коробки с терморегулятора. Она фиксируется алебастром, после чего в нее заводят силовой провод.
  • Раскладка плит из пенополистирола (теплоизоляция), с учетом ровность уровня пола.
  • Закрепление металлической сетки.
  • Расчет шага укладки кабеля.
  • Раскладка кабеля змейкой, с учетом шага.
  • Монтаж датчика.
  • Измерение сопротивления, и сравнивание данных с первичным осмотром.
  • подключение терморегулятора.

  • Заливка стяжки, толщиной до 5 см на цементно-песчаную смесь, в которую добавляются пластифкаторы.

Очень важно! Включение системы возможно только по истечению 28 дней, за которые стяжка полностью высохнет.

Укладка термоматов (кабель на сетке) возможна и без формирования слоя стяжки, непосредственно под само покрытие, которое крепится стандартным клеевым раствором. Такая особенность позволяет в итоге достичь максимально быстрого нагрева пола, исходя из чего, можно экономить на потребляемой электроэнергии. Включать такой вариант можно уже спустя 6 суток.

  1. Черновое основание, обязательно должно быть сухим.
  2. Теплоизоляционный слой.
  3. Стяжка с минимальной высотой 3 см, для которой применятся раствор на основе песка, цемента.
  4. Термомат.
  5. Плиточный клей – до 8 мм.
  6. Керамическая плитка, натуральный камень.

Этапы монтажа термоматов под плитку:

  • проверка функциональности имеющейся электропроводки, на факт возможности подключения системы. Для этого специалистами суммируется общая мощность технических приборов, расположенных в помещении.
  • проверка допустимого тока устройств предохранения.

ВАЖНО. Подключение термоматов возможно только при условии наличия устройства защитного отключения. Если мощность монтируемого изделия превышает 2кВт, тогда нужно заранее предусмотреть наличие отдельного автомата и проводки.

  • Замеры сопротивления кабеля. Полученные данные не могут больше сем на 10% отличаться от технических.
  • Осмотр поверхности на предмет обнаружения трещин, неровностей, выпуклостей, значительных перепадов по уровню. При обнаружении хотя бы одного недостатка, он должен быть в кратчайшие сроки устранен, так как монтировать можно только на ровной поверхности.

  • Нанесение разметки, с указанием места расположения мебели и техники, отступов от стен на 10 см, и от техники и отопительных приборов, не менее чем на 5 см. Нахождение мата под любой техникой или мебелью категорически запрещается.
  • На размеченную площадь раскладываются маты. Там где мат должен разворачиваться, осуществляется разрезание сетки, ни в коем случае не кабеля.
  • Разметка линии штробы для датчика температуры.
  • Для сверления штробы и места под коробку, маты сворачивают, а после выполнения работы, убирают строительный мусор, и тщательно грунтуют основу.
  • В полученное отверстие помешается гофрированная трубка, один конец которой закрывается липкой ленто, чтобы избежать в дальнейшем попадания клея.
  • Установка коробки под регулятор.

  • Высыхание грунтовки, позволяет снова наклеить мат на свое место.
  • Замер сопротивления изоляционного материала и нагревательного элемента.
  • Подключение терморегулятора и поверка общей работоспособности созданной конструкции.
  • Финишные этап – плитка. Если зона обогрева превышает 4 м², тогда используемый сой клея должен составить порядка 6 мм. Его первичное схватывание и полное высыхание свидетельствует о возможности продолжения укладки плитки. Все это выполняется, чтобы снять с кабеля лишние нагрузки, а также избежать пробоев и повреждений.

Каждый из приведенных методов имеет место быть примененным в условиях, как частного дома, так и квартиры. Основная задача, стоящая перед владельцем, это определение желаемых параметров, которые в дальнейшем сыграют очень важную роль при подборе оптимального и доступного предложения. Даже не важно, какой тип покрытия будет укладываться, ведь каждый из них применяться разносторонне, исходя из параметров жилых комнат.

Полезная статья? Добавьте к себе в закладки!

po-polu.ru

Монтаж теплого электрического пола: как правильно сделать, видео

Теплые полы сейчас используются в любых местах, включая жилые дома, квартиры, производственные помещения, офисы и так далее. Электрический нагрев позволяет обеспечить комфортную температуру при любых погодных условиях.

Подготовительные работы

Правильный монтаж теплых электрических полов начинается с тщательной подготовки. Сначала нужно заняться подготовкой места, куда будут установлены датчики и терморегутор. Регулятор ставят как обыкновенный выключатель ламп на стене, чтобы обеспечить к нему быстрый и удобный доступ. На выбранном месте в стене проделывается отверстие, куда будет установлено устройство. От него перпендикулярно полу создается штроба, в которой будет размещен силовой провод. Для провода потребуется защитный кожух в виде пластиковой гофры, трубы или другого подходящего материла.

Подготовка полов может стать более серьезной, если изначально их поверхность не ровная. Если посмотреть на видео-монтаж теплого электрического пола, то можно заметить, что одним из обязательных условий здесь является ровная поверхность. Не должно быть ям, бугорков и прочих перепадов. Если поверхность не соответствует заявленным требованиям, то предварительно нужно выровнять все стяжкой.

Укладка изоляции

Расценки на монтаж теплового электрического пола зависят от многих операций, которые будут выполнять мастера, и используемых материалов. Но порой лучше вложить деньги в качественные материалы и надежную работу, чтобы повысить эффективность последующей эксплуатации. Качественная изоляция поможет сохранить тепло и снизит затраты энергопотребления на 30%. Ее устанавливают между основанием и кабелем нагрева.

Установка теплоизоляционного слоя происходит следующим образом:

  • Горизонтально – устанавливается на бетонные полы до того момента, пока не станет соприкасаться со стеной, где нужно будет смонтировать другой слой. Для таких целей подходят специальные теплоизоляционные листы. Их толщина должна быть от 2 см и выше. При выборе материала нужно обращать внимание на стойкость к тепловому воздействию, чтобы слой не разрушался. Отличными вариантами становятся пенопропилен, волокнисто-минеральные плиты, пробковый агломерат, пенополистирол.

  • Вертикально – этот слой покрывает стены, которые ведут ко дну ниши с нагревателями. Он должен вплотную упираться в горизонтальную изоляцию. Чаще всего для этих целей используют полистирольные листы или демпферная лента. Толщина изоляции должна быть 1-2 см, а высота около 20-30 см.

Создание стяжки

Монтаж теплого электрического пола в стяжку потребует использования песочно-цементной смеси. Она необходима для того, чтобы предотвратить перегрев кабеля и создать прочное основание. Если нет возможности сделать стяжку из этой смеси, то нагревательный кабель можно укладывать на металлическую сетку, после чего залить его финишной стяжкой. Сетка выступает в роли армирующего элемента, так что конструкция получается монолитной и надежной.

После затвердевания стяжки поверх нее укладывается монтажная фольга. Ею закрывается практически вся поверхность. Нельзя оставлять непроработанные участки и все стыки нужно перекрывать. Благодаря дополнительному слою фольги создается равномерное распределение.

Чтобы зафиксировать кабель на этой поверхности нужно применять монтажную ленту. Примерно каждые полметра места крепления дополнительно фиксируются саморезами или гвоздями. На самой ленте должны быть крепления, равномерно распределенные по ее поверхности, служащие для укладки кабеля по всему периметру.

Установка нагревательной секции

Монтаж начинается с верхней части конструкции, где располагается терморегулятор. Его просовывают в трубку из пластика и выводят на поверхность, где будет проводиться монтаж. Кабель должен равномерно покрывать всю поверхность пола и ни в коем случае не соприкасаться со своими частями. Минимальным шагом при укладке является расстояние в 5 см. для широкого периметра он может быть больше. Все зависит от степени необходимости прогрева помещения.

Монтаж датчиков и регуляторов

После полной укладки кабеля необходимо установить датчик температуры. Он устанавливается в одну штробу с питающим кабелем. На трубке с регулятором температуры должна быть заглушка, чтобы раствор не попал внутрь нее. Монтаж в трубке обусловлен тем, что при необходимости ремонта это существенно упрощает доступ к устройству. Трубка, в которой находится датчик, устанавливается в средине, между секциями нагревательного элемента. Уложить ее нужно так, чтобы она не соприкасалась с ними.

Терморегулятор подключается в последнюю очередь. Для начала к соединительной коробке подводится три провода:

  • питающий;
  • сетевой;
  • от датчика температуры.

Заливка кабельной системы

Когда все элементы системы подключены и их работоспособность проверена, то можно приступать к последней стадии – заливке. Лучше всего приобрести специальную стяжку для теплых полов и приготовить ее согласно инструкции. Заливку нужно проводить аккуратно и равномерно, чтобы не возникало воздушных карманов. Это будет негативно влиять на качество теплоотдачи. После создания слоя толщиною в 3-5 см, его нужно выровнять и дождаться полного высыхания. В среднем такие смеси сохнут около 4 недель.

Установка пленочных полов

Некоторые могли заметить на различных видео, что монтаж теплого пленочного электрического пола проводится значительно легче. Это действительно так, но такие модели больше подходят для домашнего использования из-за относительно небольшой мощности.

Монтаж теплых электрических пленочных полов проводится практически таким же образом, как и при установке со стяжкой, до того самого момента, когда нужно монтировать кабель. Вместо него здесь более простая и удобная термопленка. Ее особенность заключается в том, что она уже сразу готова к выкладыванию и ее не нужно равномерно распределять по всей поверхности. Достаточно только ровно выложить лист.

Из одного полотна нужно вырезать участки, подходящие по размеру для монтажа. Контакты, которые соединяют медную шину с нагревательной полосой, нужно заизолировать битумной пленкой. На место, где контакты кабеля питания будут соединяться с шиной, нудно поставить контактные зажимы.

Полосы нужно зафиксировать скотчем, чтобы исключить сдвиг. После этого можно приступать к подключению полов к сети. Провода фиксируются в зажиме, а затем это место изолируется битумной пленкой. Сверху конструкция по всему периметру покрывается плотным полиэтиленом. Финальной стадией является монтаж ламината.

Видео-советы по укладке теплого пола:

Читайте также:

electroadvice.ru
