Технология укладки электрического теплого пола под плитку своими руками (видео)

Еще недавно теплый пол был эксклюзивным элементом при обустройстве жилья. На сегодняшний день технология укладки электрического теплого пола довольно проста, потому практически каждый может установить этот элемент у себя в доме. Благодаря модернизированным технологиям изготовления такой конструкции можно получить экономную обогревательную систему имеющихся помещений.

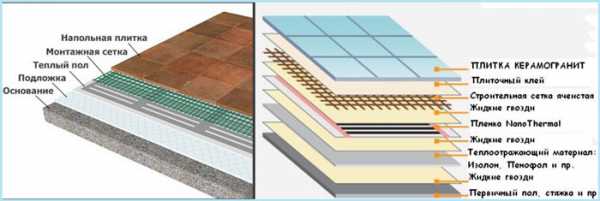

Схема устройства электрического теплого пола.

Подбирать электрический теплый пол лучше всего исходя из особенностей имеющейся квартиры или частного дома. Выбранная система должна генерировать достаточное количество тепла, расходовать не слишком много электрической энергии, быть простой в монтаже.

Особенно важно обратить внимание на простоту монтажа в случае, если планируется выполнять установку электрического теплого пола своими руками.

Подобная система отопления может использоваться в любом помещении и под любое напольное основание. Ее можно укладывать и на улице.

Типы подобных систем, которые присутствуют на рынке строительства сегодня, имеют различную конфигурацию и большой диапазон показателей мощности. Это позволяет упростить выбор и купить обогревательную систему, которая полностью соответствует требованиям жилища. Существуют следующие виды систем теплых полов:

  1. Кабельный.
  2. Инфракрасный пленочный.
  3. Кабельный пол на основании.

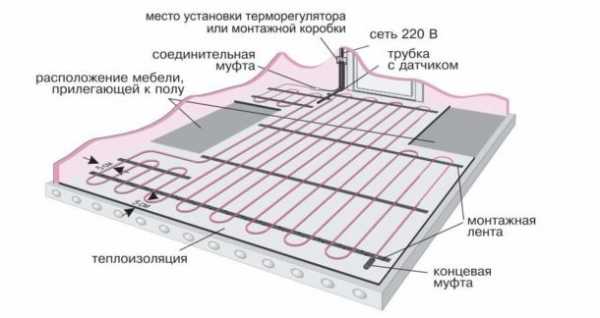

Пример 1. Схема кабельного электрического теплого пола.

Главным рабочим элементом теплого пола подобного типа является провод для нагрева, который превращает электрическую энергию в тепло. Кабель состоит из нескольких токопроводящих жил, пленки из полиэфира, медного проводника, алюминиевого экрана и пластикового слоя для защиты.

Система обогрева при помощи кабеля является самой сложной. Устанавливать ее долго, потому что понадобится тщательно проложить кабель, соблюдая шаг. В конце нужно залить стяжку. Дополнительный слой стяжки может привести к значительной потере высоты комнаты. Этот момент является принципиальным при укладке пола в помещениях многоквартирных зданий. Недостатком подобной конструкции является и то, что ее невозможно укладывать под мебелью и устройствами сантехники. Среди преимуществ теплого пола подобного типа стоит отметить то, что нагревательный провод можно устанавливать в комнатах, которые имеют нестандартную планировку, а также для того, чтобы обогреть наружные элементы здания — отливы, стоки, крышу.

Вариант кабельного пола на основании

Пример 2. Схема кабельного пола на основании.

Вариант теплого пола подобного типа имеет маленькую толщину и является матом с сеткой, на котором закрепляется кабель для нагрева с сечением приблизительно 2,7 мм. Эту разновидность теплого пола достаточно просто устанавливать, потому что нагревающий кабель укладывается и фиксируется на основании. Процесс укладки будет заключаться только в раскладке и закреплении матов.

Пол с кабелем на основании является лучшим вариантом для монтажа отопительной системы под плитку, потому что толщины слоя смеси клея будет достаточно, чтобы маты находились в его толще. Если подобный вид теплого пола планируется устанавливать под ламинат или линолеум, то заливать стяжку будет нужно, но она необязательно должна быть большой толщины. Такой теплый пол не допускается устанавливать в зонах комнаты, где планируется размещать мебель или устройства сантехники.

Использование инфракрасной пленки

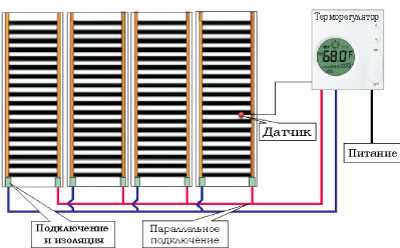

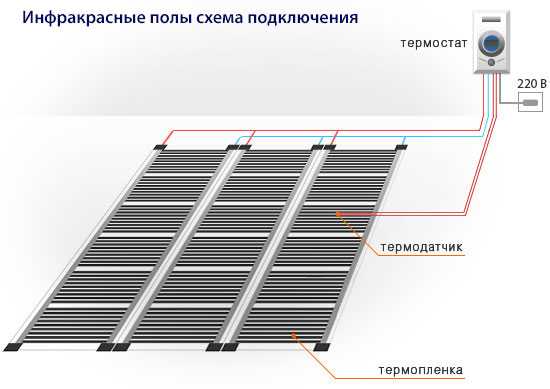

Схема подключения инфракрасной пленки.

Теплый пол этого типа состоит из пленки, которая складывается в два слоя, и углеродных элементов нагрева, имеет толщину приблизительно 0,5 мм. Преимуществом является то, что такая толщина теплого пола дает возможность не изменять высоту помещения.

Инфракрасный теплый пол имеет лучшие показатели энергосбережения, если сравнивать его с другими отопительными системами. В процессе его использования можно экономить до 60% электрической энергии. Укладывать электрический теплый пол с инфракрасной пленкой для нагрева проще всего — полоски пленки понадобится разложить на напольной поверхности, при этом не нужно учитывать расстановку мебели. Напольное покрытие можно устанавливать сразу, не заливая стяжку.

Пленочный инфракрасный теплый пол может быть установлен на любое основание — горизонтальное, вертикальное, под наклоном.

Достигается это путем сухого монтажа.

Пошаговая инструкция установки

Как распределить нагревательные элементы и узлы управления?

Схема поэтапной установки электрического плинтуса.

Первым делом понадобится создать план установки теплого пола на бумаге. В местах, где проходят отопительные трубы или другие источники тепла, не допускается устанавливать нагревательные элементы. Связано это с имеющимися особенностями подобных нагревательных систем. Все одноконтурные элементы нагрева греются одинаково. Если присутствует ограничение по выходу тепла (к примеру, мебель без ножек) или будет поступать дополнительное тепло с улицы, то элементы могут перегреться и выйти из строя. Мебель в этом случае тоже можно повредить, перегрев ее.

В итоге должна получиться фигура неправильной формы, которая вписана в прямоугольник. По контуру получившейся фигуры и внутри ее нужно укладывать нагревательные элементы системы обогрева.

В этом и есть недостаток подобной системы обогрева. Если захочется переставить мебель, то следует знать, что это может существенно сказаться на работе системы.

Для отдельных комнат, даже если формально они разграничены, понадобится сформировать отдельные контуры с регуляторами и подводом питания. В процессе заливки стяжки между ними надо будет проложить по основанию пола демпферную ленту.

Когда на бумаге планировка будет начерчена, разметку можно переносить на пол.

В удобном месте на стенке нужно отметить позицию регулятора для отопительной системы. Здесь понадобится проделать отверстие под монтажную коробку и опустить штробы для пола. После того как будут выполнены подготовительные работы и распланировка, можно приступать к подсчету необходимого количества материала.

Как рассчитать количество материалов?

Схема монтажа электрического пола.

Согласно расчету тепловых потерь каждой из комнат понадобится подобрать шаг укладки кабеля, после чего определить, какая длина провода будет необходима.

Если планируется установить пленочную систему, то расчеты выполняются еще проще: надо подобрать количество элементов, которые смогут покрыть имеющуюся площадь.

В расчеты нужно включить кабель для подключения терморегулятора к теплому полу, а также счетчика и терморегулятора к элементам обогревательной системы.

Следует знать, что подключать систему теплого пола напрямую к розетке не допускается.

После проведения расчетов, когда мощность всех теплых полов будет получена, нужно проверить общий ввод электричества на возможность выдерживать подобную нагрузку. Если имеющегося ввода недостаточно, то надо выполнить его замену и смонтировать подходящие предохранители.

Как подготовить основание для пола?

Схема размещения теплого пола.

Если есть необходимость, старый слой стяжки надо демонтировать до поверхности.

Электрический теплый пол устанавливается после выполнения всех черновых строительных работ, то есть этот процесс необходимо выполнять после того, как будет произведена отделка стен и потолка, залита стяжка. В большинстве случаев по завершении черновых работ поверхность пола будет покрыта слоем пыли и мусора, на ней будут находиться элементы застывшего раствора штукатурки или цемента. Прежде чем монтировать теплый пол, необходимо очистить основание. Для этого надо снять затвердевшие куски строительной смеси шпателем или использовать растворитель. Напольная поверхность увлажняется водой, после чего сметаются остатки строительной смеси, мусора и пыли с помощью щетки.

Чтобы теплый пол мог работать качественно, при этом не перегреваясь, основание из бетона обязательно должно быть ровным.

Как выполнить укладку теплоизоляционного слоя для пола?

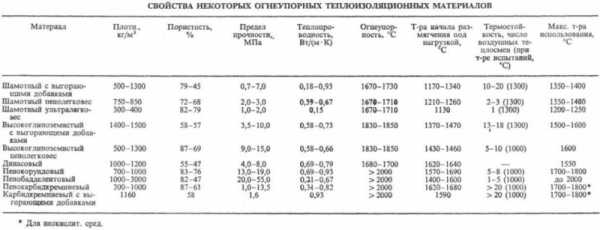

Таблица свойств некоторых теплоизоляционных материалов.

Следует знать, что при функционировании система теплого электрического пола обязательно будет распространять тепло во всех направлениях. Именно поэтому нагреваться будет не только основание пола помещения, которое обогревается, но и бетонная поверхность, с которой соединены элементы нагрева.

Чтобы была возможность уменьшить потери тепла и исключить обогрев плит перекрытия, понадобится под теплый электрический пол смонтировать материал для теплоизоляции. Теплоизоляционный слой будет экранировать потоки тепла, отражать их и направлять в средину зоны обогрева. Тип и толщину теплоизоляционного слоя понадобится выбирать исходя из того, какое помещение располагается ниже — отапливаемое или неотапливаемое.

В процессе обустройства теплого пола в помещениях многоквартирных зданий, где снизу располагаются отапливаемые помещения, понадобится использовать рулонный материал теплоизоляции из фольги, который имеет толщину 3-5 мм. В этом случае рекомендуется использовать листовой или экструдированный пенополистирол. Надо разложить, состыковать и зафиксировать полосы изоляционного слоя, используя строительный степлер. Для того чтобы была возможность предотвратить сдвиг материала относительно напольной поверхности, нужно закреплять теплоизоляционный слой к бетонному основанию. Дополнительно рекомендуется проклеить места стыков полосок монтажным скотчем.

Если теплый электрический пол планируется закладывать в частном доме, где обогреваемое помещение будет располагаться над неотапливаемым, в качестве теплоизоляционного слоя следует использовать пенопласт или другой материал, который имеет толщину 8-10 см. Рекомендуется совмещать этот слой с фольгой.

Следует знать следующее:

  1. Если планируется установить теплый пол на неотапливаемой лоджии, то понадобится сформировать основательный слой утеплителя толщиной до 10 см. Использовать можно пенополистирол или минеральную вату.
  2. Если теплый пол является дополнением к основной отопительной системе, то в качестве подложки можно использовать вспененный полиэтилен, который покрыт фольгой.

Как подключить регулятор температуры и датчик?

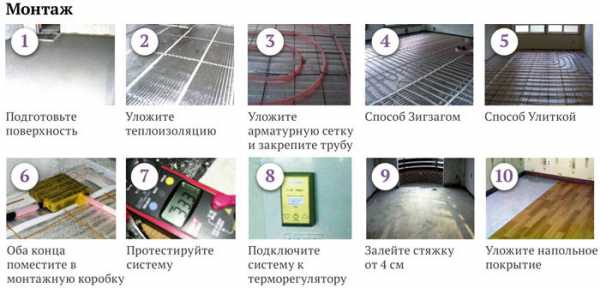

Процесс монтажа теплого пола.

Прежде чем начинать производить установку элементов нагрева теплого пола, понадобится смонтировать регулятор температуры и подсоединить к нему специальный датчик. Регулятор температуры, с помощью которого можно варьировать температурный режим работы пола, понадобится устанавливать на стену в подходящем месте на высоте минимум 30 см от напольной поверхности. Аппарат, который измеряет температуру нагрева, нужно закладывать в средину теплого пола на расстоянии 60-70 см от стенки, на которой размещается терморегулятор.

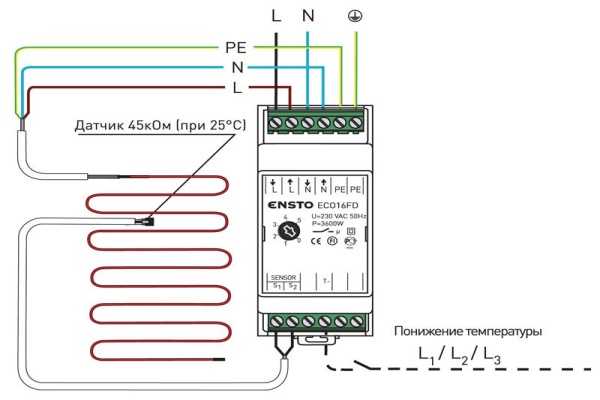

Схема подсоединения электрических теплых полов подразумевает подводку провода к регулятору температуры, который идет от элементов нагрева отопительной системы подобного типа, гофрированной трубы с датчиком температуры внутри и кабеля от центральной электросети. Если включить теплый пол в режим нагрева, на передней части регулятора температуры засветится индикатор, а элементы нагрева теплого пола на электричестве станут отдавать тепло.

Как укладывать элементы нагрева теплого электрического пола?

Порядок укладки элементов нагрева теплого электрического пола.

Технология установки электрических теплых полов подразумевает выкладку компонентов нагрева с отступами от стенок около 5 см, от аппаратов нагрева — порядка 10 см. Укладка этой конструкции может производиться по всей площади помещения или только в той его части, где не планируется расставлять мебель, сантехнические устройства и другие предметы интерьера. Здесь все будет зависеть от выбранного способа установки теплого электрического пола. Важно помнить, что кабельный пол нельзя закладывать под мебель и устройства сантехники. Пол из пленки можно монтировать в любом месте, при этом не имеет значения, где располагаются напольные элементы обустройства комнаты.

Во время установки электрического пола закрепление полос с элементами нагрева к напольной поверхности производят, используя двусторонний скотч. Друг с другом маты можно соединить, используя монтажный скотч. В процессе устройства теплого пола с кабелем к бетонному основанию понадобится закрепить отрезки монтажной ленты с шагом 0,8-1 м, используя дюбели или саморезы. После этого провод нужно выложить с заданным шагом и закрепить на ленте.

Раскладывать нагревательный кабель нужно в виде змеи, где шаг между витками должен быть минимум 8 см. Рассчитать шаг можно следующим образом: число 100 умножается на площадь комнаты и делится на длину кабеля теплого пола.

При установке нагревательного кабеля нужно следить, чтобы провод не натягивался, не было резких перегибов и напряжения внутри.

На завершающем этапе укладки подобной конструкции необходимо залить стяжку слоем приблизительно 5 см. Она должна будет отстояться около 30 дней. Только по истечении этого срока можно монтировать покрытие пола.

Устройство теплых полов, которые имеют в основе инфракрасные элементы нагрева, удобно тем, что не нужно формировать стяжку — покрытие для пола можно устанавливать непосредственно на смонтированную систему обогрева. Технология укладки электрического теплого пола проста, нужно лишь приобрести все необходимые инструменты и материалы.

dekormyhome.ru

Теплый пол электрический под плитку

Теплые полы с каждым годом становятся все более популярными. Такие отопительные системы используются, как правило, для дополнительного обогрева помещения.

Тепло, идущее от пола, обеспечивает максимальный комфорт жильцам и гостям квартиры или загородного дома.

Многие считают, что такие обогревательные системы очень дороги, но на самом деле они доступны по цене.

Посмотрев видео монтажа электрического теплого пола под плитку, можно увидеть процесс наглядно, после чего укладка отопительных элементов своими руками не вызовет больших трудностей.

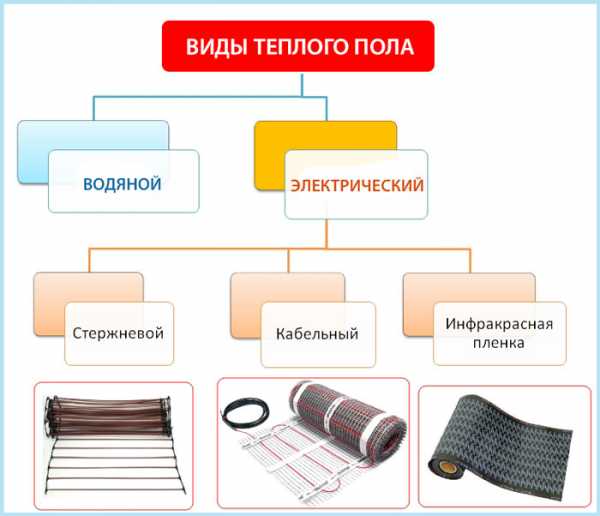

Виды электрических теплых полов

Есть два типа электрических теплых полов — инфракрасные и конвекционные. Они отличаются друг от друга принципом работы.

Конвекционные полы

Такие отопительные системы нагревают покрытие пола, которое после этого отдает тепло воздуху. Прогретые воздушные массы поднимаются вверх, в результате температура в помещении повышается.

Конвекционные полы

Инфракрасные системы

Согласно заявлениям производителей, такие теплые полы представляют собой источники инфракрасного излучения, которое нагревает находящиеся в комнате предметы.

После этого они отдают тепло воздуху, благодаря чему и повышается температура в комнате. Инфракрасные системы обеспечивают быстрый прогрев помещения, насыщают его ионами и уничтожают микробы.

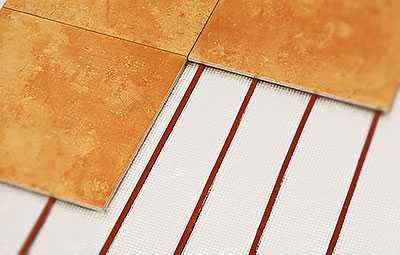

Теплый пол под плитку

Реальность показывает, что практически 100 % излучения поглощается покрытием пола. Таким образом, инфракрасные полы действуют как конвекционные. Они прогревают напольное покрытие, после чего повышается температура в комнате. Их основное преимущество — простота укладки.

Чтобы смонтировать инфракрасный теплый пол, достаточно снять напольное покрытие, уложить обогревающие элементы и накрыть старым финишным материалом.

Варианты исполнения нагревательных систем

Есть две разновидности конвекционных теплых полов:

  • водяные;
  • электрические.

Водяной теплый пол может быть классическим и электро-водяным. Первый состоит из труб, в которые подается нагретый этиленгликоль или вода из центральной отопительной системы либо от газового котла. Насос обеспечивает непрерывную циркуляцию жидкости, которая прогревает напольное покрытие.

Теплый водяной пол

В случае с электро-водяным теплым полом нагревающие элементы находятся непосредственно внутри трубы. Жидкость прогревается равномерно на всем протяжении отопительной системы, насос для ее циркуляции не нужен.

Электрический конвекционный теплый пол может быть:

В первом электроэнергия преобразуется в тепло за счет нагревательных элементов, выполненных в виде кабелей. Они укладываются под покрытие пола и заливаются сверху бетонной стяжкой.

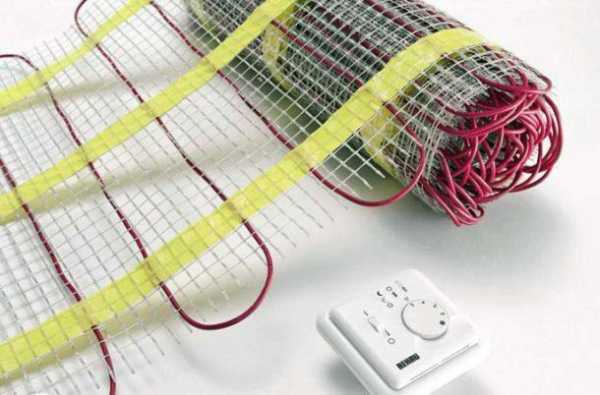

Термомат представляет собой нагревательный элемент, состоящий из стекловолоконной сетки, на которой закреплен все тот же кабель. Такая система оказывается более удобной в монтаже, чем обычный кабельный теплый пол.

Термомат

Инфракрасные обогревательные системы могут быть:

  • пленочными;
  • стержневыми.

В первых роль проводника тепла выполняют карбоновые полоски. Они расположены внутри полимерной пленки, которая защищает их от влаги, вмятин и проколов. Расстояние между полосками из карбона в стандартной отопительной системе такого типа составляет 1-1,5 см.

Также выпускаются теплые полы, в которых пленка покрыта сплошным листом из углеродистого материала. Они лучше проводят тепло, но стоят дороже.

Нагревательный элемент стержневого теплого пола представляет собой мат, который состоит из карбоновых трубок, соединенных многожильными кабелями. После подачи тока графитовые стержни вырабатывают инфракрасное излучение, которое нагревает помещение.

Монтаж кабельного электрического теплого пола

Укладка кабельного теплого пола предполагает:

  • снятие старого напольного покрытия;
  • выравнивание основания или заливку бетонной стяжки;
  • укладку теплоизолирующего слоя;
  • установку терморегулятора;
  • монтаж кабеля;
  • заливку стяжки;
  • укладку финишного покрытия.

Если под снятым напольным покрытием обнаруживается ровное основание, достаточно зашпаклевать все трещины и щели, которые на нем есть, после чего можно приступать к укладке теплоизоляции.

Но в большинстве ситуаций необходимо залить бетонную стяжку толщиной не меньше трех сантиметров. Укладка кабеля на ровное основание — залог его долгой и надежной работы. Если поверхность будет плохо подготовлена, расположенная на ней обогревательная система может довольно быстро прийти в негодность после того, как жильцы дома начнут ходить по полу.

Чтобы свести потери энергии к минимуму, кабель теплого пола нужно укладывать поверх слоя теплоизоляционного материала. Можно использовать пенофол, который продается в рулонах и имеет покрытие из тонкой фольги с верхней стороны. Это материал легкий и тонкий, при этом он обеспечивает надежную теплоизоляцию. Стыки между отдельными кусками пенофола лучше заклеить монтажным теплоизоляционным скотчем.

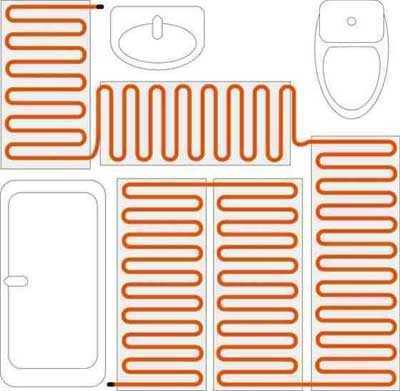

Схема укладки теплых полов

Перед тем, как приступать к укладке кабеля, нужно установить терморегулятор — прибор, посредством которого регулируется температура теплого пола. Он размещается на стене в удобном месте, к нему подводится электричество от распределительного щитка.

От терморегулятора отходит провод, по которому энергия подается на обогревательный кабель, и проводка температурного датчика. Для них нужно проштробить на стене вертикальную канавку. Сам датчик надо поместить внутрь гофрированной трубки, в таком случае его можно будет легко извлечь и заменить, если он выйдет из строя.

Кабель в ванной на полу

Кабель укладывается змейкой с выбранным шагом и фиксируется на монтажной ленте, которую крепят к полу с помощью дюбелей или саморезов. Расстояние между витками обычно составляет не меньше 8 см. Его можно рассчитать по формуле: площадь помещения умножить на 100 и разделить на длину кабеля.

После того, как монтаж отопительной системы завершен, необходимо залить еще одну бетонную стяжку и дать ей просохнуть в течение месяца. Затем можно укладывать сверху финишное покрытие.

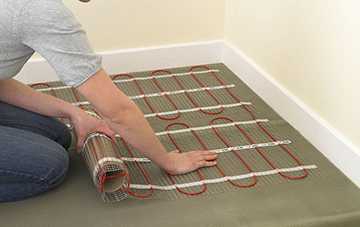

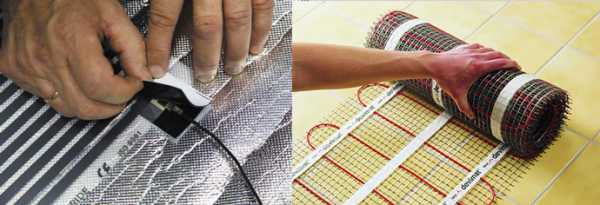

Укладка нагревательных матов

Монтаж такого теплого пола отнимает меньше времени, чем укладка обычной кабельной отопительной системы. Финишное покрытие можно располагать прямо поверх нагревательных матов — нужно нанести клей и положить на него плитку. Выполнять перед этим бетонную стяжку не обязательно.

В остальном процесс монтажа теплого пола этого типа предполагает выполнение тех же основных шагов:

  • нужно снять старое напольное покрытие;
  • выровнять основание;
  • уложить слой теплоизоляции;
  • установить терморегулятор и датчик температуры;
  • уложить термоматы;
  • смонтировать финишное покрытие.

Обычно мат укладывают от одной стены до другой, после чего стекловолоконную сетку разрезают, полотно разворачивают на 180 градусов и направляют в противоположную сторону.

Эту процедуру повторяют до тех пор, пока не будет покрыта вся площадь пола, которая должна прогреваться. При необходимости термомат можно разворачивать под любыми другими углами, чтобы уложить в соответствии с заранее подготовленным планом.

Особенности монтажа пленочной системы

Пленочный теплый пол, как и пол на основе термоматов, не предполагает обязательного покрытия стяжкой. Финишную отделку можно укладывать прямо поверх обогревательных элементов. Еще одно преимущество пленочной отопительной системы — она менее требовательна к качеству основания, на которое ее укладывают, чем кабельный теплый пол.

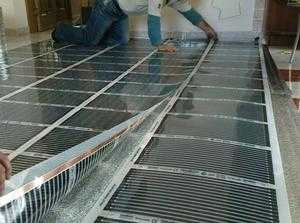

Пол пленочный

Для теплоизоляции при монтаже инфракрасных обогревателей можно использовать материалы на основе металлизированной лавсановой или полипропиленовой пленки. Теплоотражатели с алюминиевой фольгой для этой цели не подходят.

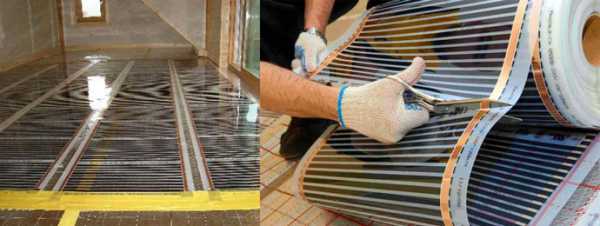

При укладке пленки ее нужно разрезать на полосы подходящей ширины и разложить на полу, отступив от стен около 25 см. Накладывать один лист на другой нельзя, иначе система может выйти из строя преждевременно.

Монтаж электрического пола под плитку: видео

В продаже представлено множество вариантов теплых полов, и важно выбрать из них подходящий. Некоторые из таких отопительных систем просты в монтаже, укладка других отнимает больше времени и сил. Но в любом случае собрать теплый пол под силу каждому.



Соблюдая правильную технологию укладки электрического теплого пола под плитку, можно своими руками смонтировать надежную отопительную систему, которая будет верой и правдой служить долгие годы.

delaemvannuu.ru

Теплый пол электрический под плитку: монтаж, видео

В помещениях с повышенной влажностью или высокой эксплуатационной нагрузкой целесообразней всего использовать плиточное покрытие пола. Но при всех своих достоинствах кафель имеет один существенный недостаток: без дополнительного подогрева это довольно холодное покрытие. Для обеспечения комфорта многие хозяева применяют систему «теплых полов». Технология укладки электрического теплого пола под плитку является наиболее доступной, поэтому и применяется чаще всего в тех случаях, когда работы выполняются своими руками.

Преимущества электрического подогрева полов перед водяным

Почему стоит выбрать теплый пол под плитку с использованием электрических нагревательных элементов?

  • Для жильцов многоквартирных домов важен фактор, что такой вариант подогрева полового покрытия не связан с риском протечек. То есть, если система теплого пола и выйдет из строя, то, по крайней мере, не придется возмещать ущерб затопленным соседям снизу.
  • Производить обогрев помещения можно круглогодично. Это актуально для квартир с центральным отоплением. К тому же с системой теплых полов ничего не случится при отключении электричества или горячего водоснабжения. Такие аварии не редкость, и в холодное время года трубы теплого пола с водяным отоплением могут просто замерзнуть.
  • Укладка электрического теплого пола производится более компактно, поэтому высота комнаты изменится не так значительно, как при прокладке труб с водой.
  • Электрические элементы позволяют добиться более равномерного нагревания поверхности, да и регулировка температуры осуществляется более просто.

  • Монтаж теплого пола с электрическим подогревом осуществляется проще, чем с водяным. Уложить его своими руками сможет практически любой человек, владеющий самыми элементарными навыками строительных работ.
  • Теплый пол, уложенный при помощи электрических греющих элементов, практически не нуждается в обслуживании.

Виды электрических нагревательных элементов для теплых полов

Перед тем как сделать теплый пол с электрическим подогревом, следует определиться с его видом. Можно выделить три типа нагревательных элементов:

  • Кабельный. Продается в виде катушек определенной длины. На базовой поверхности кабель закрепляется при помощи специальных планок с зажимами. Они могут входить в состав комплекта, или придется их приобретать отдельно. Монтаж кабельного теплого пола под плитку потребует тщательного расчета необходимого материала. Под него придется делать наиболее толстую стяжку. Но цена за м2 у такого покрытия будет самой низкой по сравнению с другими вариантами.

  • Монтаж матов, представляющих собой кабель, закрепленный на сетке из стекловолокна, осуществить своими руками значительно проще. Стоят они немного дороже, но укладывать их значительно легче и удобнее. К тому же уменьшается толщина стяжки, необходимой для обустройства теплых полов.

  • Инфракрасная пленка имеет минимальную толщину из всех видов электрических нагревательных элементов. Но монтаж пленочного теплого пола обычно осуществляется под напольные покрытия, лучше проводящие тепло, такие как ламинат, линолеум, ковролин. Установка инфракрасной нагревательной пленки под плитку не рекомендуется.

Подготовительные работы

Начинать монтаж теплого электрического пола под плитку надо с подготовки основания.

  • Удаляется старое напольное покрытие. Цементная стяжка наиболее подходит для того, чтобы сделать теплый пол. Именно ей следует оказать предпочтение, если работы выполнятся своими руками.
  • Базовая поверхность должна быть идеально ровной. Иначе качественно смонтировать подогрев не получится: при любом перегибе кабеля увеличивается вероятность его пробоя, а ремонт будет практически невозможен. Поэтому следует устранить все неровности основания: сбить выступы, заделать впадины и трещины. В запущенных случаях придется сделать выравнивающую стяжку.

  • В стене выполняется штроба под провода. Как правило, органы управления теплыми полами располагают на высоте от 70 до 100 см от пола, но не ниже 30 см. В помещениях с повышенной влажностью органы управления лучше вывести наружу. Если датчик температуры по схеме укладки должен располагаться в основании пола, то делается канавка и под него.
  • Проводится тщательная очистка основания от пыли и грязи, после чего поверхность грунтуется.
  • Составляется схема укладки. Нагревательные элементы располагаются на расстоянии не менее 10 см от стен. Расстояние от других нагревательных приборов, например стояков с горячей водой, должно быть не менее 30 см. Подогрев не осуществляется в тех местах пола, которые предназначаются для установки сантехники или тяжелой стационарной мебели.

  • Монтируется теплоизоляционный слой, который повысит эффективность теплых полов. В квартирах чаще используют фольгированный пенофол, он имеет меньшую толщину, поэтому не так сильно уменьшает высоту помещения. Кладут его фольгой вверх, чтобы тепло от нагрева отражалось внутрь комнаты, отступая от стены на расстояние 5 см. Место стыка со стеной проклеивают демпферной лентой, она компенсирует расширение стяжки при нагревании теплого пола. Пенопласт или пенополистирол используют, если квартира располагается на первом этаже или над неотапливаемым помещением. Отступ от стены в этом случае делают 10 см.
  • Все стыки между элементами пленочного теплоизолятора проклеиваются фольгированным скотчем.

Укладка нагревающего кабеля

Перед тем как монтировать кабель для теплого пола, необходимо проверить его сопротивление. Оно должно совпадать с указанными на наклейках или документации параметрами. Дальше последовательность действий следующая:

  • На поверхности с шагом от 50 см до метра закрепляется специальная монтажная лента. На ней расположены с шагом 20 мм элементы крепления, что позволяет создать нужную конфигурацию укладки. Вместо такой ленты можно использовать металлическую сетку, фиксация кабеля в этом случае осуществляется при помощи пластиковых хомутов.
  • Кабель укладывается змейкой, с соблюдением необходимых отступов от стен. Нельзя допускать касания одних витков кабеля другими или их перекрещивания.
Укладка греющего кабеля
Фиксация кабеля
  • На равном расстоянии от соседних витков укладывается датчик температуры. Разумно поместить его в гофрированную трубку, конец которой следует тщательно запечатать, чтобы предотвратить попадание раствора.
  • Осуществляется подключение органов управления теплых полов. Если вы не уверены в своей квалификации, то лучше вызвать профессионального электрика. Желаете сделать все своими руками – следуете схеме подключения, указанной на задней стенке реостата или в инструкции.
  • С помощью тестера еще раз проверяется сопротивление нагревательного контура. Оно должно совпасть со значениями, полученными до укладки.
  • Для проверки работоспособности системы теплого пола включают подогрев на короткий интервал времени. Достаточно одной минуты. Должны загореться индикаторы на реостате, кабель начнет нагреваться.

Укладка нагревательных матов

Их монтаж осуществляется значительно проще, так как кабель уже закреплен на сетке из стекловолокна. Остается только раскатать их как пленку по обогреваемой поверхности. Мат под всем полом должен составлять единое целое, поэтому для получения нужной конфигурации ножницами надрезают стекловолокно, не затрагивая при этом нагревающий кабель.

В остальном вся схема работ остается прежней, как и при укладке кабеля. После подключения и проверки работоспособности системы можно переходить к заливке стяжки.

Более наглядно монтаж электрического теплого пола под плитку представлен на видео.

[smartcontrol_youtube_shortcode key=»монтаж электрического теплого пола» cnt=»2″ col=»2″ shls=»true»]

Стяжка и укладка плитки на теплые полы

Толщина стяжки для теплого пола напрямую зависит от типа выбранного нагревательного элемента: в случае кабеля это параметр составляет от 30 до 50 мм, а для нагревательных матов – не более 30. При использовании последних и вовсе можно обойтись без стяжки при достаточной толщине слоя плиточного клея.

Стяжку следует разравнивать очень аккуратно, чтобы не повредить нагревательные элементы. Одновременно следует избегать появления воздушных пузырей, ухудшающих эффективность работы системы.

Укладка плитки существенно будет отличаться только одним обстоятельством: необходимо закупить клеевой раствор и состав для затирки, предназначенные именно для укладки теплых полов. Следует помнить о некоторых нюансах:

  • Схему укладки необходимо подобрать так, чтобы обрезанные плитки оказались по краям.
  • Укладку лучше начинать с угла комнаты, противоположного входной двери.
  • Нанеся клеевой раствор зубчатым шпателем, плитку немного вдавливают вглубь рукой, контролируя положение каждого элемента при помощи уровня.
  • Для получения ровных швов используют пластмассовые крестики.
  • После высыхания клея осуществляют затирку швов, сразу удаляя мокрой ветошью выступившие части раствора.

mr-build.ru

Обзор и монтаж электрического тёплого пола под плитку: процесс укладка кафеля

Монтаж греющих систем для поля можно осуществить самостоятельно. Для этого нужно разобраться в нюансах технологии и выбрать правильные материалы. В этой статье, будет раскрыт вопрос: какую греющую систему выбрать и как ее смонтировать?

Содержание статьи

Основные модификации электрического теплого пола

Существует насколько видов электрического теплого пола, и каждый из них можно смонтировать своими руками. Для этого нужно ознакомиться с технологией и произвести монтаж согласно инструкции.

Основание, на котором будет уложен электрический теплый пол, бывает деревянным или бетонным.

Для деревянного лучше подойдет пленочный теплый пол, а на бетонное основание лучше укладывать греющие кабели или маты.

Нагревательные кабели – имеют незначительное электромагнитное излучение (ЭМИ), но под отделочным материалом оно не способно нанести вред человеку.

Нагревательный кабель

Укладываются под стяжку или под слой клея, если планируется укладывать в качестве напольного покрытия плитку. Существует две разновидности нагревательных кабелей.
Одножильный – применяется ля обогрева промышленных помещений. Крепится к основанию с помощью монтажной ленты с расстоянием между жилами не менее 5 см. Слой стяжки под таким кабелем должен быть не менее 3 см.

Одножильный кабель

Двужильный – имеет меньшее ЭМИ и применяется в жилых помещениях. Монтаж осуществляется таким же образом, как и одножильного кабеля. Требования к толщине стяжки и шагу жил такие же, как у одножильного кабеля.

Двужильный кабель

Нагревательные маты – в этой модификации греющие кабели прикреплены к специальному мату из монтажной сетки. При установке такого греющего элемента не требуется заливать его стяжкой. На него можно укладывать плитку, ламинат и другие напольные покрытия.

Нагревательные маты

Пленочный греющий пол – его можно легко смонтировать своими руками на любое ровное основание. При монтаже не требуется заливать стяжку. Применяется на деревянных основаниях под ламинатом и линолеумом. Тонкая пленки прекрасно ложится на поверхность и не создает неровностей, которые могут препятствовать установке декоративных покрытий. В отличие от греющих кабелей пленочный пол греет помещение за счет инфракрасного излучения, которое несет пользу для здоровья человека. Монтаж пленочных матов достаточно прост, чтобы произвести работы самостоятельно. Перед началом работ можно посмотреть видео на нашем сайте и сделать свой дом теплее согласно технологии.

Плёночный греющий пол

Инфракрасный пол своими руками под плитку

Электрический теплый пол можно постелить и подключить своими руками, если у человека, производящего монтаж этого устройства, есть навыки электрика. Также можно посмотреть видео и освоить технологию производства работ.

На первом этапе необходимо расстелить на очищенную и ровную поверхность теплоотражающую пленку. При этом стыки необходимо проклеить отражающим скотчем.

Расстелить теплоотражающую пленку

В местах, где не будет мебели или других тяжелых предметов расстилают нагревательные элементы. Таким образом, чтобы они не касались друг друга. Эти элементы греют с обеих сторон, поэтому нет принципиального значения в том, какой стороной их укладывать. Греющие маты можно отрезать ножницами в местах, помеченных значком «ножницы».

Укладывать медной лентой вниз

Примечание – чтобы не повредить проводник, рекомендуется укладывать нагревательные элементы медной лентой вниз.

На следующем шаге нужно подсоединить клеммы к пленочным матам и заизолировать их. Клеммы входят в комплект поставки и изоляция тоже. Также в комплектацию входят провода, посредством которых производится питание теплого пола электричеством.

Подсоединить клёммы к плёночным матам и заизолировать

Клемму с проводом прижимают пассатижами к медному проводнику электрического теплого мата – это плюс. То же самое делают на втором медном проводнике – это минус. С противоположной стороны мата подключают клеммы «плюс» и «минус» и производят подключение к терморегулятору. Если взглянуть на схему, расположенную ниже, то все будет понятно.

Схема подключения инфракрасного тёплого пола к терморегулятору

Также можно посмотреть видео с подробным описанием этих работ. Изоляцию производят резиновыми элементами, которые входят в комплект поставки.

Чтобы плиточный клей имел сцепление с поверхностью нужно постелить армирующую сетку, которую крепят на основание с помощью шурупов или дюбелей.

Постелить армирующую сетку

Внимание! – когда производится монтаж сетки, специалисты избегают повреждений медных проводников и контактных проводов.

На следующем этапе необходимо залить поверхность тонким слоем плиточного клея. После его высыхания можно производить укладку плитки своими руками или привлечь профессионалов.

Электрический теплый пол из кабеля под плитку своими руками

Электрический теплый пол, состоящий из нагревательных кабелей, устанавливается к стяжке или бетону с помощью монтажной ленты.

Устанавливается с помощью монтажной ленты

Ее крепят к поверхности с помощью дюбелей с шагом 20 см. Расстояние между лентами не более 1 метра. Греющий проводник крепится на ленте.
Примечание – монтаж проводника можно произвести на бетонное перекрытие и потом залить стяжку. Если теплый пол монтируется на стяжку, то можно сразу приступить к укладке плитки своими руками.

Схема монтажа электрического тёплого пола под плитку

Готовим основание

Поверхность стяжки покрывают непрерывным слоем грунтовки, которая обеспечит надежное схватывание клея с цементно-песчаной поверхностью. Если работы производятся в ванной, то следует применить «бетон Контакт». В других помещениях применяют недорогую акриловую грунтовку. Валиком и кистью тщательно обрабатывают поверхность своими руками, не допуская образования фрагментов, на которых отсутствует грунтовка.

Покрывают непрерывным слоем грунтовки

Отмеряем нагревательный кабель

Греющие проводники от разных производителей имеют разные мощности, поэтому при расчетах нужно узнать мощность кабеля. В инструкции к системе теплого пола указан метраж провода, площадь, на которую он рассчитан. Также можно произвести подсчет, используя специальный калькулятор, который есть в интернете.

Расчёт кабеля

Подготовка управляющего оборудования для теплого пола

Терморегулятор тёплого пола

Терморегулятор теплого пола, с помощью которого производится регулировка температуры, необходимо установить до начала отделочных работ. Датчик температуры располагают между нагревающими проводниками и подключают к терморегулятору.

Датчик должен располагаться в гофре и не касаться греющих элементов.

Укладка кафеля на теплый электрический пол

Укладка плитки на электрический пол производится согласно технологии, после того как закончен монтаж греющих элементов. Перед началом работ рекомендуется посмотреть видео и освоить все этапы стандартной технологии.

Наличие электрического пола не влияет на технологию укладки плитки. Если производится укладка плитки на неровный пол, то горизонтальность готовой поверхности достигается путем нанесения разного количества клея на основание. Для производства таких работ следует выбрать клей, который предназначен для приклеивания плитки на электрический пол.
На первом этапе производят замес клея в емкости с помощью перфоратора и венчика. Перемешивание производят до полного устранения комков. Клей должен иметь консистенцию густой сметаны. Также можно воспользоваться рекомендациями от производителя, которые расположены на мешке с клеящим составом.

Производят замес клея

На основание, на котором осуществлен монтаж греющей системы, наносят слой клея и равномерно распределяют его по поверхности зубчатым шпателем. Далее кладут первую плитку и выставляют ее по горизонту, простучав по ней, резиновой киянкой. Таким же образом устанавливают вторую и последующие плитки, вставляя между ними крестики.

Укладка плитки

Выбрать толщину крестиков можно на свое усмотрение. От этого зависит размер межплиточных швов и эстетичный вид отделки. Для большой плитки можно выбрать крестики пошире, а для маленькой поуже. Когда осуществлен монтаж всех плиток своими руками, необходимо дождаться высыхания клеевого состава. Время схватывания клея указано на упаковке. После этого можно приступать к затирке швов. Цвет затирки следует выбрать потемнее или в тон цвета плитки. Для примера можно посмотреть видео в интернете.

Видео

В этом видео вы узнаете, как укладывать тёплый пол электрический под плитку.
Благодаря данному материалу получите много полезной информации.
Источник фотографий: kotel-kras.ru; remkasam.ru

delo-pol.ru

Как укладывать инфракрасный теплый пол под плитку своими руками: пошаговый монтаж

Одним из универсальных и широко распространенных отделочных материалов является керамическая плитка. Плиткой отделывают полы кухни, коридора, а так же стены и полы туалета и ванных комнат. При большом количестве плюсов (экологически чистый материал, надежность, долговечность и огромный выбор форм, размеров и фактур), есть один большой минус, это поверхность плитки всегда холодная и зимой и летом, поэтому рекомендуется использовать инфракрасный теплый пол под плитку.

Проблема решается просто, если использовать технологию «теплый пол». Сегодня мы с вами поговорим, об одной из разновидности электрического способа обогрева – это инфракрасный теплый пол.

А так же рассмотрим, как уложить плитку под теплый пол, и ответим на главный вопрос, можно ли инфракрасный теплый пол применять под керамическую плитку.

Способы организации системы теплый пол

Следует отметить, что существует всего два вида теплых полов:

  1. Водяные теплые полы
  2. Электрические теплые полы

Самая распространенная система это водяные полы, которая состоит из систем металлопластиковых трубок, по которым непрерывно циркулирует теплоноситель. В качестве теплоносителя может быть вода или низкотемпературная жидкость.

У этого метода есть ряд преимуществ:

  • Использование дешевого теплоносителя.
  • Возможность регулировки разной температуры в разных контурах.
  • Теплоноситель используется из системы водяного обогрева дома.

Так же есть ряд недостатков:

  • Требуется цементная стяжка толщиной 70-100 мм., которая забирает высоту комнаты.
  • Повышенная нагрузка на перекрытия.

Система электрического пола имеет плюсы и минусы, но особенно в последнее время получает широкое распространение. Это система включает в себя провода (кабели), трубки, маты и пленки.

Которые начинают выделять тепло в процессе прохождения электрического тока через нагревательные элементы. Их подразделяют на две группы, в зависимости от способа нагрева поверхности.

Кабельные – то есть выделение тепла происходит за счет резистивного нагрева элементов теплого пола, при прохождении через него электрического тока.

Нагревательные элементы представляют собой высокоомный специальный кабель.

В последнее время широкое распространение получили тепловые маты, то есть нагревательный элемент уже зафиксированный на стеклоткани с самоклеящейся основой.

В матах нагревательный элемент, может быть выполнен в виде высокоомного кабеля или специальных композитных стержней.

Пленочные – это новый подход в системе отопления, при прохождении электрического тока через нагревательные элементы, они начинают излучать инфракрасное излучение с длиной волны от 8 мкм, до 14 мкм.

Излучение распространяется прямолинейно и нагревает любую поверхность, которая встречается у него на пути. Устройство состоит из токопроводящих проводов (шины), а между шинами располагаются специальные полоски из карбонового волокна, которые и излучают ИК спектр.

Вся эта композиция заключается с двух сторон в пленку. Шины делают из меди. Недавно в продажу поступили стержневые ИК нагреватели. Имеет вид веревочной лестницы, где роль каната с двух сторон выполняет изолированный проводник, а ступени имеют форму стержня из графита или карбона серебра.

Так же есть небольшая классификация, из какого материала выполнены тепло-излучающие полоски или стержни.

Биметаллические, то есть нагревательный и излучательный элемент выполнен из медно-алюминиевых тонких слоев. Этот вид изделия не рекомендуют использовать под плитку.

Карбоновые, то есть нагревательный и излучательный элемент выполнен из графита или карбоновой пасты.

Следует отметить, что пленочные ИК системы «теплый пол», производят и выпускают в рулонах с шириной от 50 до 110 см., а длина таких рулонов может достигать 20 м. На рулоне есть специальные отметки, по которым можно нарезать материал нужных размеров.

Достоинства и недостатки применения инфракрасного теплого пола

К основным преимуществам, можно отнести.

  1. Пленка имеет небольшую толщину, на которую следует уложить всего 6-9 мм. плиточного клея, а потом уложить финишное покрытие.
  2. Все элементы пола крепятся между собой с помощью клемм, что позволяет быстро сделать монтаж своими руками.
  3. Так как нагрев идет за счет ИК излучения, то воздух всегда остается свежим (насыщается отрицательно заряженными ионами) и при этом не нарушается микроклимат в комнате.
  4. Отсутствие или маленькое значение электромагнитного излучения.
  5. Эта система абсолютно бесшумная, не вибрирует и не вызывает аллергических реакций.
  6. Равномерность обогрева.
  7. Возможно, использовать на дачах, банях сезонно. При промерзании можно сразу использовать, не боясь выхода из строя оборудования.
  8. Теплые полы можно оборудовать датчиками, таймером и регуляторами, которые можно программировать, для более эффективного использования и экономии электроэнергии.
  9. Долговечность и КПД примерно на 15-20% выше, чем у других видов электрических полов.

К недостаткам можно отнести:

  1. Большая зависимость от теплопроводности финишного чистового покрытия. Идеально подходит под ламинат, керамическую плитку и линолеум. Не подходит под паркет и деревянные полы.
  2. ИК панели нельзя располагать под оборудованием и мебелью. Из-за этого перестановку сделать не получится.
  3. При повреждении одного элемента он перестает работать, но при использовании на больших площадях, эти элементы соединяются параллельно, что позволяет другим электрическим матам продолжать работать.
  4. Следует отметить, потребляемая мощность нагревательных элементов в режиме терморегуляции будет составлять 1.5 киловатт в 1 час., при обогреве комнаты площадью 25 кв.м. Эти показатели применяются для полноценного и качественного обогрева, можно использовать даже в качестве основного вида обогрева помещения. Так что выгоднее использовать данную технологию для небольших помещений.

Требуется идеально ровное основание.

Можно ли установить инфракрасный теплый пол под плитку

Этот вопрос всегда вызывает бурную дискуссию, а особенно у профессионалов. Но ответить на этот вопрос можно легко, достаточно просто посмотреть на рекомендации по укладке данной системы.

Основное применение это монтаж по сухой технологии, и в инструкции будет указанно, что данные нагревательные элементы можно уложить и под ламинат, и кафель, и под дерево.

ИК пол можно применять и в уличных условиях, например на крыльце под керамогранит. Есть несколько особенностей использования данного материала.

  1. Низкая адгезия. Это приводит к тому, что при заливке бетона или плиточного клея слой получится как бы плавающим. Под плиткой возможно появление полостей и пустот. Во время эксплуатации при незначительных усилиях в этих местах, может привести к расколу керамической плитки.
  2. Негативное воздействие щелочной среды. Оболочка нагревательных элементов состоит в основном из полиэстера. Он в свою очередь со временем разъедается щелочной средой клея или цементной стяжки.

Установка инфракрасного теплого пола под плитку

Монтаж всей системы можно произвести самостоятельно. Для этого следует приобрести все нужные материалы и инструменты. Обычно в комплекте с пленкой идет следующий перечень:

  • Рулон термопленки.
  • Комплект проводов (сечение проводов зависит от мощности системы).
  • Изоляция самоклеящаяся (битумная).
  • Зажимы контактные.

Для монтажа следует дополнительно приобрести:

  • Терморегулятор его выбор так же зависит от мощности всей системы. На один термостат может обеспечить обогрев 20-25 кв.м. Так же они бывают накладными или встраиваемый. Так же в комплекте с терморегулятором идет термодатчик.
  • Двусторонний скотч.
  • Изоляция теплоотражающая.
  • Термостойкая пленка.
  • Пластиковая монтажная сетка (главное условие, чтобы не проводила электрический ток).
  • Электрические инструменты (пассатижи, бокорезы, ножницы и др.).
  • Керамическая плитка и плиточный клей.

Различают два способа монтажа ИК пленки:

  1. Мокрый метод. Его применяют при утеплении пола по камню, кафелю или керамограниту. Процесс энергоемкий, для начала подготавливаем основание, укладываем теплоотражающую изоляцию. На изоляцию укладываем и коммутируем пленку ИК. Затем ее накрываем слоем пленки и усиливаем (повышаем адгезию) армирующим элементом. После чего все заливаем нивелирующим составом. Как только он высохнет, производим укладку керамической плитки.
  2. Сухой метод. Этот метод обычно используют при напольном покрытие из ковралина, ламината или линолеума. Но для монтажа кафеля тоже можно использовать. На идеально ровную поверхность укладывается теплоизоляционный материал и нагревательные элементы. Поверх пленки укладываем термостойкую полиэтиленовую пленку, и накрываем все листами гипсокартона или ГВЛ. И потом укладываем керамическую плитку. Высота такого пирога значительно меньше, чем у водяного теплого пола, но и больше чем у мокрого метода. Так же метод имеет большую стоимость, чем мокрая технология. Но зато пленка тщательно защищена от воздействия щелочи.

Теперь мы приступаем непосредственно к самому монтажу инфракрасного теплого пола, для этого нам нужно сделать следующее.

  1. Очень важный момент, основание чернового пола должно быть идеально ровным. То есть если вы делаете ремонт, то следует убрать старое напольное покрытие и визуально просмотреть поверхность. Если требуется, то заделать все трещины и ямы. При наличии больших дефектов, произвести заливку самовыравнивающим составом или цементной стяжкой. То же самое касается и нового жилья. Следует дождаться полного высыхания стяжки.
  2. Составляем схему расположения мебели или оборудования. Разметить, где будет находиться регулятор на стене и пленка по всей поверхности пола, отступая по краям 30-40 см. и оставляя пустоты под оборудованием или мебелью. Если терморегулятор встраиваемый, то под него сразу следует сделать выемку в стене. Для терморегулятора следует подвести проводку. Лучше всего вести ее от счетчика (или распределительного щитка), и установить на него отдельный автомат. Так же следует позаботиться о линии заземления. Лучше всего это сделать до начала монтажа пленки, потому что, скорее всего, придется штробить стены, а это грязь и мусор.
  3. Укладываем на всю поверхность пола теплоотражающую подложку. Не стоит экономить и укладывать подложку только в местах укладки пленки. Теплоотражающая подложка направляет излучение вверх, уменьшает тепловые потери. Подложка так же не должна проводить электрический ток. Она так же продается рулонами. Нарезаем на длинные полоски и укладываем их на чистое и ровное основание. Швы проклеиваем строительным скотчем, а края проклеиваем двусторонним скотчем и крепим их к черновому полу. И не забываем по всему периметру комнаты, проклеить электропроводный скотч, он играет роль заземления.
  4. Приступаем к укладке ИК пленки. Рулон раскатывается максимально по всей длине. Резать следует в специально отмеченных местах. Можно так же резать между черных полосок из кремния, только края следует заизолировать по всей длине. Отрезанный кусок следует расположить контактами в сторону терморегулятора. Следующие полоски пленки располагают на расстоянии 5-10 мм. (внахлест нельзя укладывать полоски друг на друга). Для того чтобы пленка не двигалась фиксируем ее скотчем к подложке.
  5. В местах электрического подключения (медные шины), следует установить зажимы. Их крепко обжимают пассатижами, до тех пор, пока зубцы зажима не прокусят пластик и не будет полного контакта с медной пластиной, монтажный провод зажимаем с другой стороны зажима так же с помощью пассатиж. Между собой все маты или полоски ИК – пленки, соединяем только параллельно. Все клеммы, оголенные провода и отрезанные края пленок следует тщательно заизолировать битумной или специальной изолентой.
  6. На некотором расстоянии от пленки под полиэтиленовую пленку устанавливаем термодатчик, так же соединения хорошо изолируем. Терморегулятор лучше всего устанавливать в районе расположения включателя света, от него следует протянуть провод нужного сечения, до предполагаемого места подключения всей системы. Соединения изолируется. Схема подключения напрямую зависит от производителя и модели теплого пола.
  7. Этап проверки всей схемы. Перед включением в сеть, следует пройти каждый участок и прозвонить тестером на обрыв цепи (по сопротивлению). Затем включить в сеть и через терморегулятор выставить на 30 градусов и проверить работоспособность всей цепи целиком.

Важно!!! Если вы никогда не были связанны с электрическими работами, то соединение всех матов, датчиков и подключение регуляторов с тестированием каждой системы лучше доверить специалисту (это электрик).

  1. Если все работает исправно, стелим слой полиэтиленовой пленки (гидроизоляция). Укладываем армирующий слой, по всей площади комнаты. И можно сразу приступать к монтажу плитки, только толщина клея должна быть 8-10 мм. Но специалисты рекомендуют использовать наливные самовыравнивающиеся смеси. Которые так же заливаются толщиной 8-10 мм., а поверх полученного слоя укладывают плитку на плиточный клей для теплых полов.

Внимание!!! Первое включение инфракрасного теплого пола под плиткой следует производить только после окончательного высыхания клея и выравнивающего слоя, примерно 28-30 дней.

И еще один главный вопрос, а можно ли инфракрасную пленку использовать на стенах ванной комнаты, бани. Да можно, только следует внимательно изучить инструкцию, для каких типов поверхностей можно использовать.

Виниловая плитка, она легкая и ее можно сразу укладывать на армирующий слой поверх пленки. А вот кварцевая или керамическая плитка тяжелая и под укладку такой плитки придется соорудить специальную конструкцию, которая снизит нагрузку на поверхность пленки.

Специалисты рекомендуют под кварцевую плитку использовать стержневой инфракрасный пол.

Заключение

Как вы видите укладывать инфракрасный пол, под керамическую плитку можно, только следует соблюдать осторожность и внимательность при монтаже, и обязательно не забываем про правила безопасности.

Если полностью соблюдать технологию, то ИК пол будет вас радовать долго. А как мы понимаем теплый пол, это залог – уюта, комфорта и тепла в доме.



10 лучших строительных и мебельных магазинов!
  • Parket-sale.ru- Огромный ассортимент ламината, паркета, линолеума, ковролина и сопутствующих материалов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  •  Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Stroyshopper.ru- предлагает широкий выбор строительных, отделочных материалов и товаров для дома.!
  • Qpstol.ru - "Купистол" стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru-  гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня."
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

polsdelat.ru

Теплый пол электрический под плитку: монтаж, видео

В помещениях с повышенной влажностью или высокой эксплуатационной нагрузкой целесообразней всего использовать плиточное покрытие пола. Но при всех своих достоинствах кафель имеет один существенный недостаток: без дополнительного подогрева это довольно холодное покрытие. Для обеспечения комфорта многие хозяева применяют систему «теплых полов». Технология укладки электрического теплого пола под плитку является наиболее доступной, поэтому и применяется чаще всего в тех случаях, когда работы выполняются своими руками.

Преимущества электрического подогрева полов перед водяным

Почему стоит выбрать теплый пол под плитку с использованием электрических нагревательных элементов?

  • Для жильцов многоквартирных домов важен фактор, что такой вариант подогрева полового покрытия не связан с риском протечек. То есть, если система теплого пола и выйдет из строя, то, по крайней мере, не придется возмещать ущерб затопленным соседям снизу.
  • Производить обогрев помещения можно круглогодично. Это актуально для квартир с центральным отоплением. К тому же с системой теплых полов ничего не случится при отключении электричества или горячего водоснабжения. Такие аварии не редкость, и в холодное время года трубы теплого пола с водяным отоплением могут просто замерзнуть.
  • Укладка электрического теплого пола производится более компактно, поэтому высота комнаты изменится не так значительно, как при прокладке труб с водой.
  • Электрические элементы позволяют добиться более равномерного нагревания поверхности, да и регулировка температуры осуществляется более просто.

  • Монтаж теплого пола с электрическим подогревом осуществляется проще, чем с водяным. Уложить его своими руками сможет практически любой человек, владеющий самыми элементарными навыками строительных работ.
  • Теплый пол, уложенный при помощи электрических греющих элементов, практически не нуждается в обслуживании.

Виды электрических нагревательных элементов для теплых полов

Перед тем как сделать теплый пол с электрическим подогревом, следует определиться с его видом. Можно выделить три типа нагревательных элементов:

  • Кабельный. Продается в виде катушек определенной длины. На базовой поверхности кабель закрепляется при помощи специальных планок с зажимами. Они могут входить в состав комплекта, или придется их приобретать отдельно. Монтаж кабельного теплого пола под плитку потребует тщательного расчета необходимого материала. Под него придется делать наиболее толстую стяжку. Но цена за м2 у такого покрытия будет самой низкой по сравнению с другими вариантами.

  • Монтаж матов, представляющих собой кабель, закрепленный на сетке из стекловолокна, осуществить своими руками значительно проще. Стоят они немного дороже, но укладывать их значительно легче и удобнее. К тому же уменьшается толщина стяжки, необходимой для обустройства теплых полов.

  • Инфракрасная пленка имеет минимальную толщину из всех видов электрических нагревательных элементов. Но монтаж пленочного теплого пола обычно осуществляется под напольные покрытия, лучше проводящие тепло, такие как ламинат, линолеум, ковролин. Установка инфракрасной нагревательной пленки под плитку не рекомендуется.

Подготовительные работы

Начинать монтаж теплого электрического пола под плитку надо с подготовки основания.

  • Удаляется старое напольное покрытие. Цементная стяжка наиболее подходит для того, чтобы сделать теплый пол. Именно ей следует оказать предпочтение, если работы выполнятся своими руками.
  • Базовая поверхность должна быть идеально ровной. Иначе качественно смонтировать подогрев не получится: при любом перегибе кабеля увеличивается вероятность его пробоя, а ремонт будет практически невозможен. Поэтому следует устранить все неровности основания: сбить выступы, заделать впадины и трещины. В запущенных случаях придется сделать выравнивающую стяжку.

  • В стене выполняется штроба под провода. Как правило, органы управления теплыми полами располагают на высоте от 70 до 100 см от пола, но не ниже 30 см. В помещениях с повышенной влажностью органы управления лучше вывести наружу. Если датчик температуры по схеме укладки должен располагаться в основании пола, то делается канавка и под него.
  • Проводится тщательная очистка основания от пыли и грязи, после чего поверхность грунтуется.
  • Составляется схема укладки. Нагревательные элементы располагаются на расстоянии не менее 10 см от стен. Расстояние от других нагревательных приборов, например стояков с горячей водой, должно быть не менее 30 см. Подогрев не осуществляется в тех местах пола, которые предназначаются для установки сантехники или тяжелой стационарной мебели.

  • Монтируется теплоизоляционный слой, который повысит эффективность теплых полов. В квартирах чаще используют фольгированный пенофол, он имеет меньшую толщину, поэтому не так сильно уменьшает высоту помещения. Кладут его фольгой вверх, чтобы тепло от нагрева отражалось внутрь комнаты, отступая от стены на расстояние 5 см. Место стыка со стеной проклеивают демпферной лентой, она компенсирует расширение стяжки при нагревании теплого пола. Пенопласт или пенополистирол используют, если квартира располагается на первом этаже или над неотапливаемым помещением. Отступ от стены в этом случае делают 10 см.
  • Все стыки между элементами пленочного теплоизолятора проклеиваются фольгированным скотчем.

Укладка нагревающего кабеля

Перед тем как монтировать кабель для теплого пола, необходимо проверить его сопротивление. Оно должно совпадать с указанными на наклейках или документации параметрами. Дальше последовательность действий следующая:

  • На поверхности с шагом от 50 см до метра закрепляется специальная монтажная лента. На ней расположены с шагом 20 мм элементы крепления, что позволяет создать нужную конфигурацию укладки. Вместо такой ленты можно использовать металлическую сетку, фиксация кабеля в этом случае осуществляется при помощи пластиковых хомутов.
  • Кабель укладывается змейкой, с соблюдением необходимых отступов от стен. Нельзя допускать касания одних витков кабеля другими или их перекрещивания.

Укладка греющего кабеля

Фиксация кабеля

  • На равном расстоянии от соседних витков укладывается датчик температуры. Разумно поместить его в гофрированную трубку, конец которой следует тщательно запечатать, чтобы предотвратить попадание раствора.
  • Осуществляется подключение органов управления теплых полов. Если вы не уверены в своей квалификации, то лучше вызвать профессионального электрика. Желаете сделать все своими руками – следуете схеме подключения, указанной на задней стенке реостата или в инструкции.
  • С помощью тестера еще раз проверяется сопротивление нагревательного контура. Оно должно совпасть со значениями, полученными до укладки.
  • Для проверки работоспособности системы теплого пола включают подогрев на короткий интервал времени. Достаточно одной минуты. Должны загореться индикаторы на реостате, кабель начнет нагреваться.

Укладка нагревательных матов

Их монтаж осуществляется значительно проще, так как кабель уже закреплен на сетке из стекловолокна. Остается только раскатать их как пленку по обогреваемой поверхности. Мат под всем полом должен составлять единое целое, поэтому для получения нужной конфигурации ножницами надрезают стекловолокно, не затрагивая при этом нагревающий кабель.

В остальном вся схема работ остается прежней, как и при укладке кабеля. После подключения и проверки работоспособности системы можно переходить к заливке стяжки.

Более наглядно монтаж электрического теплого пола под плитку представлен на видео.

[smartcontrol_youtube_shortcode key=»монтаж электрического теплого пола» cnt=»2″ col=»2″ shls=»true»]

Стяжка и укладка плитки на теплые полы

Толщина стяжки для теплого пола напрямую зависит от типа выбранного нагревательного элемента: в случае кабеля это параметр составляет от 30 до 50 мм, а для нагревательных матов – не более 30. При использовании последних и вовсе можно обойтись без стяжки при достаточной толщине слоя плиточного клея.

Стяжку следует разравнивать очень аккуратно, чтобы не повредить нагревательные элементы. Одновременно следует избегать появления воздушных пузырей, ухудшающих эффективность работы системы.

Укладка плитки существенно будет отличаться только одним обстоятельством: необходимо закупить клеевой раствор и состав для затирки, предназначенные именно для укладки теплых полов. Следует помнить о некоторых нюансах:

  • Схему укладки необходимо подобрать так, чтобы обрезанные плитки оказались по краям.
  • Укладку лучше начинать с угла комнаты, противоположного входной двери.
  • Нанеся клеевой раствор зубчатым шпателем, плитку немного вдавливают вглубь рукой, контролируя положение каждого элемента при помощи уровня.
  • Для получения ровных швов используют пластмассовые крестики.
  • После высыхания клея осуществляют затирку швов, сразу удаляя мокрой ветошью выступившие части раствора.

openfile.ru

электрические теплые полы под плитку, видео инструкция монтажа

В настоящий момент популярным покрытием для пола является плитка. У неё имеется немало достоинств, которые во многом и обеспечили её популярность среди Это практичность, эстетичность, долговечность.

Помимо перечисленных выше положительных качеств она обладает превосходными свойствами в плане теплопроводности.

Этот материал является идеальным при создании системы «теплый пол». Главная роль в инфракрасной системе возложена на нагревательные элементы, благодаря которым и обеспечивается тепловой эффект. Выбрав плитку в качестве напольного покрытия для этой системы обогрева, в летнее время в вашем жилище будет царить столь нужная прохлада, а в зимнее время она будет сменяться приятным теплом, исходящим от пола. Какая инфракрасная система лучше всего подойдет под плитку, об этом мы поговорим далее.

Если провести её сравнение с традиционной системой отопления при помощи радиаторов, то отметим ряд преимуществ, которыми обладает инфракрасная система:

  • тепло распределяется равномерно;
  • в помещении сохраняется естественный уровень влажности;
  • высокая эффективность в плане обогрева помещений.

Последнее достоинство инфракрасной системы под плитку обеспечивается за счет использования кафеля, который может выступать как аккумулятор тепла.

Электрический теплый пол под плитку

Эта система обогрева используется в качестве основного или дополнительного источника обогрева. Технология укладки электрического теплого пола под плитку своими руками предусматривает применение одно- или двухжильного кабеля. Также при её создании могут использоваться сверхтонкие кабели, которые часто называют «матами».

Укладка электрического кабеля выполняется в конструкцию пола, а для подключения к нему электричества используют терморегулятор. Монтаж одно- или двухжильного кабеля может производиться только в стяжку на основе цемента и песка.

Необходимо отметить, что одножильный кабель – самый доступный. Однако при его использовании в электрическом теплом полу должен выполняться его возврат к терморегулятору. Этим он отличается от двухжильного кабеля, который можно применяться в любых помещениях вне зависимости от их планировки. Это устройство при создании бетонной стяжки увеличивает высоту пола на 6 см. Хотя от этого высота помещения уменьшается, но благодаря устроенной стяжке аккумулируется тепло и сохраняются энергоресурсы.

Включать устроенную в помещении инфракрасную систему можно лишь после застывания стяжки. Когда создается электрический теплый пол на основе «матов», в создании стяжки нет необходимости.

«Маты» представляют собой кабели минимальной толщины, укладка которых выполняется на сетчатую основу, выполненную из полимерного материала, соблюдая определенную последовательность. Устанавливают такой «мат» обычно в слой клея под плитку. Допускается их укладка на старую стяжку. В этом случае высота пола изменится, но незначительно. Она будет превышать обычный всего на 1,5 см. Выполнять теплоизоляционные работы для электрической инфракрасной системы из «матов» не требуется. Большое значение имеет правильный расчет матов, где следует округлять полученное значение в сторону уменьшения.

Видео инструкция: монтаж электрического пола

Добиться качественного результата во время проведения работ по укладке электрического пола можно при условии правильного выполнения каждого из этапов, а также соблюдения их последовательности.

Приступая к укладке теплого пола под плитку своими руками, следует знать о том, что площадь монтажа любой инфракрасной системы вне зависимости от ее устройства никогда не соответствует площади комнаты. Его расчеты выполняются с ориентацией на свободную площадь в помещении. Далее подробным образом будет рассмотрено, как должна проводиться укладка инфракрасной системы. Следует знать, что недопустимым является прокладка такой системы:

  • под стиральной машиной;
  • под пьедесталом раковины;
  • под унитазом и ванной.

При расчете площади инфракрасной системы в этой комнате во внимание не следует принимать и места, занимаемые статичной мебелью.

Инфракрасный теплый пол под кафель

Он является одним из видов электрического пола. Если говорить об устройстве этой системы, то, отметим, что в её составе присутствуют плоские пластины, которые запаяны в полиэтилен. Это обеспечивает им защиту от влаги. Отметим, что эта разновидность инфракрасной системы может быть двух видов:

  • углеродный пол;
  • биметаллический пол на пленочной основе.

Заметим, что, если планируется установка теплого пола под плитку, то использовать можно только углеродный. У последнего имеется ряд достоинств:

  • стойкость к коррозии;
  • при повреждении участка остальная часть пола продолжает функционировать;
  • теплопотери сведены к минимуму.

Система ИК-пленочного пола получает питание от сети. Для управления температурой нагрева используется терморегулятор.

Укладка системы обогрева под плитку в случае использования инфракрасного пола имеет свои особенности:

  • При его устройстве обязательно должна использоваться подложка с теплоотражающим эффектом;
  • Перед тем как укладывать пленочный пол, следует проложить стекловолоконную сетку с ячейками размером не более 3 см.

Установка пленочного теплого пола

Инфракрасные системы пленочного типа могут различаться между собой по параметрам нагревания. Размеры их полотен также различные. Если помещение, в котором планируется установить теплый пол своими руками, имеет большую площадь, то в этом случае при укладке инфракрасной системы следует использовать полотна с шириной от 1 м.

Подготовка монтажа

Терморегулятор приобретается отдельно. Перед тем как отправляться в магазин за его покупкой, следует рассчитать его мощность. При расчетах ориентироваться нужно на следующие нормы: 150 Вт мощности должно приходиться на 1 кв. м. пленки. Узнать мощность потребления приобретаемого прибора можно, если площадь помещения, которая будет покрыта теплым полом, умножить на 150. В большинстве случаев покрытие пола такой системой обогрева не превышает 75% от его общей площади. Места, которые заняты сантехникой и статичной мебелью, исключаются.

Технология

Укладка подложки своими руками проводится на чистую поверхность. Места отреза скрепляются при помощи скотча.

Далее выполняют укладку ИК-пленки. Кромки материала обрезают и заизолируют их. В канавке под пленкой размещается датчик температуры рядом с терморегулятором. Его необходимо закрепить на пленке, для чего используют обычный скотч.

Кабель располагают под плиткой. Чтобы при её размещении не произошло смещение пленочного пола, его фиксируют к подложке при помощи пленки.

Далее выполняется работа по монтажу терморегулятора. Следует знать, что он должен располагаться вблизи от проводки. Установка этого элемента системы обогрева обычно проводится стационарно.

Далее укладывают провода, а затем выполняют параллельно присоединение к сети. Лучше всего при работах по укладке инфракрасной системы использовать кабели двух цветов. Один кабель одного цвета подключается к одной клемме.

Укладку провода можно выполнить под плинтус. Возможен другой вариант – сделать штробу в стене. Для того чтобы обеспечить соединение нагревательного элемента и проводов, клеммы необходимо поставить на пленку, а потом, используя плоскогубцы, закрепить их.

Следующим шагом закрепляются кабеля, а потом выполняется установка изоляторов. С терморегулятором соединение проводов должно осуществляться в соответствии с существующей схемой подключения. Если система имеет мощность более 2 Вт, то в этом случае необходимо выполнять подключение через автомат.

Водяной пол под плитку

Когда стоит задача обеспечить эффективный обогрев помещения большой площади, то в этом случае используют водяной теплый пол. Благодаря такой системе комната прогревается равномерно. Она может выступать в качестве дополнения автономной системы отопления. При желании можно осуществить её подключение к централизованной системе теплоснабжения.

Плюсом такой системы является то, что владелец несет затраты только на её создание. Во время эксплуатации «теплого» пола не возникает никаких расходов.

Одним из её недостатков является сложность выполнения монтажных работ. Если при пользовании этой системой возникнут неисправности, то в этом случае выполнение даже небольшого ремонта превращается в большую проблему. При укладке этой инфракрасной системы используют металлопластиковые трубы. Их достоинствами являются:

  • стойкость к коррозионным процессам;
  • отложения на внутренних стенках таких труб со временем не накапливаются.

Хотя со стороны может показаться, что процесс укладки водяной инфракрасной системы под плитку довольно прост, однако на деле все обстоит по-другому. При выполнении работ необходимы определенные умения и навыки. Чтобы исключить отслоение плитки, необходимо неукоснительно выполнять правила монтажа такой системы.

Заключение

Какой теплый пол выбрать? Дать однозначный ответ на этот вопрос нельзя, поскольку у каждой разновидности инфракрасной системы под плитку имеются свои плюсы и недостатки. О них следует знать. Тогда можно подобрать оптимальный вариант системы обогрева.

Если вы твердо решили использовать для отопления своего жилища теплый пол, то лучше всего применять двухжильный электрический кабель. Если нужна система обогрева, которая в небольшом количестве будет потреблять электроэнергию, то в этом случае оптимальное решение – водяной теплый пол. Он прекрасно подходит для помещений большой площади. Если ваше жилище в плане площади не малогабаритка, то можете смело выбирать его.

Оцените статью: Поделитесь с друзьями!

kotel.guru
