Для того, чтобы система обогрева напольного покрытия работала эффективно необходимо произвести предварительный расчет.  Существуют определенные правила, отвечающие на вопрос как рассчитать электрический теплый пол.

Принцип расчета систем теплых полов

Элементы конструкции

Для расчета понадобиться учесть устройство электрического теплого пола. Схема данного вида обогрева включает в себя:

• нагревательный элемент;
• силовой кабель;
• температурный датчик нагрева;
• терморегулятор.

Термодатчики осуществляют контроль температуры нагрева, нагревательные элементы соответственно осуществляют обогрев. Эти детали монтируются непосредственно в пол, и при помощи монтажных (силовых) кабелей соединяются с терморегулятором, который задает режим работы.

В качестве нагревательного элемента могут применяться:

• нагревательный кабель;
• инфракрасное пленочное покрытие;
• сетчатый мат.

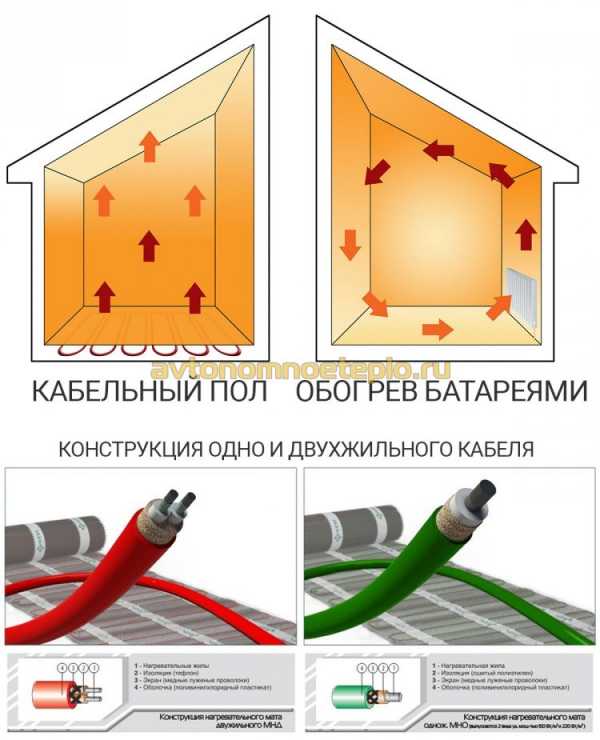

Наиболее требовательна к технологии укладки система теплого пола с  применением нагревательного кабеля, а самой неприхотливой конструкцией считается пленочный пол.

Для обустройства кабельной системы теплого пола применяются нагревательные кабели. Одножильный отличается дешевизной относительно двухжильного, но при этом расчет и установка его значительно сложнее. Электрический пол с применением одножильного кабеля создает электромагнитное поле по всей площади укладки, характеризующееся значительной интенсивностью. По этой причине такой вид обогрева не рекомендуется для жилых помещений.

Двухжильный термокабель укладывается проще, благодаря направленному движению тока в оба направления индукционное воздействие такой конструкции не превышает допустимых норм. Для расчета электрического теплого пола рекомендуется учитывать геометрию площади комнаты.

Двухжильный кабель

Общие правила расчета

Расчет мощности обогрева зависит от площади помещения, его типа и рабочего режима. Каждый из указанных параметров оказывает определенное влияние на показатель мощности.

Площадь обогреваемого помещения

При монтаже системы обогрева учитывается только пространство, не занятое мебелью и бытовой техникой. Для расчета также учитывается только свободное пространство. Площади под мебелью и техникой не учитываются по следующим причинам:

• недостаточная циркуляция воздуха под предметами приводит к перегреву;
• избыток тепла отрицательно сказывается на эти объекты.

Для расчета площади из общего значения отнимают суммарную площадь, занятую предметами интерьера.

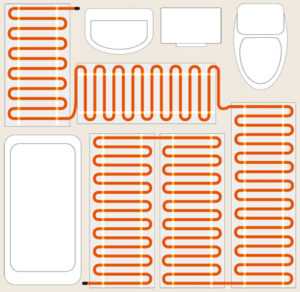

Как расположить теплый пол под мебелью

Режим обогрева и тип помещения

Расчет электрического теплого пола напрямую зависит от условий эксплуатации. Важная роль принадлежит назначению системы обогрева: будет ли она единственным или вспомогательным источником отопления.

Чтобы рассчитать теплый пол рекомендовано пользоваться усредненными значениями мощности. Ее показатели составят от 150 до 180 Вт/м2 в случае основного источника. Обогреваемая площадь в этих условиях должна составлять не менее 70% от общей.

Система, применяемая в качестве дополнительного источника допускает значения от 110 до 140 Вт/м2 .

Показатели мощности зависят от теплопроводности помещения. Учитывается этаж, назначение и другие аспекты. Так, например, для кухни достаточно использовать в расчете 120 Вт/м2, а для остекленной лоджии понадобится мощность в 180 Вт/м2.

Помещения, расположенные на первом этаже, требуют повышенной мощности обогрева примерно на 15-20% от средних значений.

Для эффективности системы необходимо произвести дополнительное утепление помещения во избежание потерь тепла.

Расчет теплого пола

Для новичков, для которых затруднительно производить расчет теплого пола электрического самостоятельно, существуют специальные сервисы. Воспользоваться можно он-лайн калькулятором для расчета теплого пола и специальными программами. Такой способ позволяет быстро определить мощность пленочной или кабельной систем подогрева.

Как рассчитать теплый пол, не используя он-лайн сервисы?  Для этого можно использовать следующую формулу: Р=Рм * Sкомн, где Рм — мощность используемого материала, а Sкомн — площадь, занятая системой обогрева (полезная).

Полезная площадь выражается разностью общей и занятой предметами интерьера площадей. Мощность материала выбирается по средним показателям с учетом характера помещения и его теплопроводных свойств.

Шаг укладки кабеля на кв.м.  выбирается самостоятельно таким образом, чтоб в итоге мощность материала соответствовала общепринятым средним значениям.

Нагревательные маты

Использование нагревательных матов в системах теплого пола — самый простой способ монтажа и расчета. Маты представляют собой сетку, на которую с необходимым шагом уложен двухжильный нагревающий кабель. На сетку наносится клеевой слой, что значительно упрощает монтаж таких систем.

Этот материал имеет удельную мощность в расчете на м2 100 — 150 Вт/м2. Иногда встречаются маты с показателем мощности в 200 Вт/м2.

Пленочные системы

Инфракрасный пленочный пол основаны на применении пересечения  графитовых полос с  медно-серебряными проводниками, подключенными к ним. Пленка достаточно тонкая. С ее помощью происходит нагрев окружающих предметов (инфракрасное излучение), что считается является оптимальным для установки в жилых помещениях. Размеры пленочных материалов позволяют легко заполнить любую площадь пола.

Инновационной считается система инфракрасного стержневого обогрева. Она состоит из гибких нагревательных элементов, выполненных из карбона, серебра и графита. Особенность таких  матов в том, что при показаниях нагрева до 60, происходит уменьшение потребляемой мощности. Эта система обогрева самая экономичная из всех существующих. Она не требует толстого слоя стяжки. Такие материалы выпускаются в виде матов размером от 0,5 до 25 метров длиной. Минусом этого вида обогрева является высокая стоимость материалов ввиду особой технологии и новизны способа. Поэтому на сегодняшний день этот вид напольного обогрева не получил широкого распространения.

На КПД обогревательного элемента влияет способ монтажа теплого пола. Бетонные стяжки, в которых монтируются системы обогрева, должны составлять по толщине не менее 3-5 см. Это уменьшает теплопотери. В термоаккумулирующих бетонных полах толщиной 10-15 см происходит эффективная теплоотдача в помещение.

Расчет тепловых потерь

На показатель тепловых потерь оказывают влияние такие аспекты:

• климатические условия региона;
• теплопроводные свойства материалов внешних стен, пола и потолка помещения;
• наличие и размер окон, их теплосберегающие свойства;
• вентиляционные шахты;
• температурный минимум окружающей среды для данной местности;
• способность системы нагреть воздух в помещении до необходимых значений.

Все эти факторы учитываются для того, чтобы компенсировать возможные тепловые потери. Рассчитать их значения, учитывая характер и возраст объекта, можно с помощью специальных интернет-ресурсов и калькуляторов.

Расчет мощности теплого пола, используемого как основной источник тепла производится по формуле: Руст = 1,3 * Рп, где Рп — мощность теплопотерь, а Руст — установленная мощность. Коэффициент 1,3 составляет 30%-ый запас мощности.

В термоаккумулирующей стяжке используют коэффициент 1,4.

Удельная мощность Руд — это отношение установленного значения к обогреваемой площади помещения: Р уд = Р уст/ S пом.

Тщательный расчет теплого пола — эффективность и надежность конструкции и гарантия длительной безупречной службы

AdminАвтор статьи Понравилась статья? Поделитесь с друзьями:

tepliepol.ru

Расчёт тёплого электрического пола

Вы решили улучшить обогрев своего жилья или вовсе отказаться от отопления с помощью батарей? Сейчас для этих целей принято использовать различные виды полов с подогревом. Если водяной вариант вам по какой-то причине (а их может быть много) не подошёл — с такой задачей справится система электрического обогрева. Расчёт тёплого пола с таким действующим элементом, как и его устройство, имеет свои особенности. И чтобы все работы прошли гладко, необходимо в них хорошо разобраться. Начнём с устройства.

Элементы конструкции

Система электрического тёплого пола состоит из нескольких взаимосвязанных частей. К ним относятся:

• терморегулятор;
• термодатчик;
• силовой кабель;
• нагревающий элемент.

Функционирует это таким образом: к терморегулятору, который ставится в стену через силовые (монтажные) провода подключаются остальные составляющие. Нагревающий элемент и термодатчик монтируются в пол. Первый из них греет, а второй — контролирует температуру.

Чаще всего на практике применяются три вида нагревающих элементов:

Плёнка и мат менее требовательны к монтажу. Они могут укладываться под слой плиточного клея даже при его толщине в несколько миллиметров. Поэтому идеально подходят для установки под кафель. А инфракрасную плёночную систему вообще можно ставить непосредственно под паркет или ламинат.

С кабельным вариантом дела обстоят немного сложнее. Во-первых, такое устройство необходимо заливать стяжкой, во-вторых — нужно рассчитывать шаг витка во время укладки. К тому же сам кабель делится на несколько разновидностей.

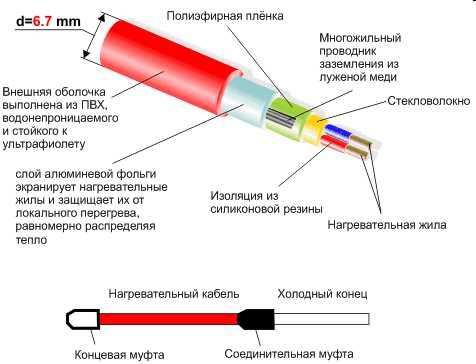

Разновидности кабеля

Для вашего пола может быть использован одножильный кабельный нагревающий элемент или его двужильный аналог. Одножильный — самый простой, дешёвый и неудобный в применении. Один из его главных недостатков — сложность в расчёте и установке. Она возникает из-за необходимости сводить оба конца кабеля в одно место. То есть укладывать его надо таким образом, чтобы финишировать возле места подключения к терморегулятору.

Не менее существенный минус — интенсивное электромагнитное поле по всей протяжённости провода. Оно считается вредным для здоровья человека. По этой причине системы с одножильным элементом использовать в жилых помещениях не рекомендуют.

Двужильный стоит немного дороже, но и трудностей с ним меньше. Расположение проводов для подачи и возврата тока в одном кабеле решает обе озвученные проблемы. При его монтаже достаточно учесть геометрию помещения, а индукционное поле гасится движением тока в разных направлениях.

Теперь можно приступать непосредственно к подготовке вычислений.

Особенности расчёта

Основными параметрами, влияющими на результат, являются площадь и тип постройки, для которой будет выполняться подсчёт, а также режим использования системы. Каждый из них по-своему будет отражаться на необходимой мощности обогрева.

Площадь

Для расчёта электрического пола принимается во внимание только свободное пространство комнаты. Под мебелью и крупными бытовыми приборами укладывать его нельзя по нескольким причинам:

• недостаточная вентиляция и как следствие, возможный перегрев системы;
• негативное влияние постоянного тепла на сами установленные объекты.

Поэтому площадь, на которой вы планируете расположить подобные предметы, нужно будет вычесть из общего количества квадратных метров помещения.

Тип помещения и режим обогрева

Каждая часть здания имеет свои показатели по теплопотерям. Соответственно мощность обогрева для их компенсации тоже будет отличаться. Существенные коррективы внесёт и режим, в котором планируется использовать систему — основное отопление или дополнительное. На этом этапе лучше проявить максимум внимания, чтобы учесть все тонкости и не прогадать с выбором.

Выбирать придётся из усреднённых показателей мощности. Если тёплый пол будет основным отоплением — они должны быть в пределах 150–180 Вт/м². Использовать его в качестве основного источника тепла можно, только если «чистая» площадь для укладки составит не менее 70% от общей. Если он будет только помощником — достаточно 110–140 Вт/м². Такие же данные существуют и для разных типов помещения при комфортном режиме:

• комната, кухня — 120 Вт/м²;
• ванная — 140 Вт/м²;
• остеклённая лоджия или тёплый балкон — до 180 Вт/м².

Однако, если ваша квартира расположена на первом этаже, или по каким-нибудь другим причинам под ней оказалось неотапливаемое помещение — все показатели нужно увеличить на 15–20%.

Отдельно стоит отметить, что эти цифры относятся к хорошо утеплённым постройкам. При слишком больших теплопотерях стоит задуматься об эффективности установки такого отопления. Даже если эти показатели находятся в пределах нормы, желательно дополнительно утеплить плиту под полом. Таким образом получиться направить действие системы на повышение температуры воздуха в помещении, а не бетона в перекрытии.

Формулы расчёта

Переходим к главному вопросу — как рассчитать тёплый пол с электрическим нагревающим элементом. А вот здесь всё очень просто. Чтобы определить мощность вашей системы достаточно мощность одного м² умножить на площадь, которую она будет занимать.

Длина кабеля обычно уже отмеряна в комплекте под заданные параметры мощности и площади покрытия. Рекомендованное расстояние между витками кабеля — от 5 до 20 см. Если хотите точнее — воспользуйтесь следующей формулой: h=S*100/L. Как вы, наверное, догадались h — это ширина шага, S — площадь, а L — общая длина кабеля.

Чтобы ещё больше облегчить себе процесс выполнения расчёта, можете использовать специальный калькулятор для электрического тёплого пола. Просто заполните все необходимые поля, и программа сама произведёт нужные вычисления и выдаст вам итоговый результат.

Калькулятор расчёта тёплого электрического пола

Каким бы способом вы ни воспользовались, помните, что лучше потратить больше времени на этапе проектирования и расчёта, чем потом тратить время и деньги для исправления допущенных ошибок. А наградой за это вам будет уют и благоприятная погода в доме.

Оцените статью:

(0 голосов, среднее: 0 из 5)

Поделитесь с друзьями!

repaireasily.ru

Расчет электрического теплого пола

Главная » Пол » Как рассчитать электрический теплый пол

Подогрев пола становится все более обыденной вещью в наших жилищах. Подогревают пол при помощи водяного отопления, уложив трубы в стяжку, или электричества — различных нагревательных элементов, которые электроэнергию превращают в тепло. Водяной теплый пол сделать можно далеко не всегда — в старых квартирах на него получить разрешение нереально. С электрическим подогревом проще — можно найти вариант даже для старых перекрытий, который нагрузку дает минимальную. Но чтобы в доме было тепло, обязательно предварительно сделать расчет электрического теплого пола. Тогда расход на обустройство будут оптимальны, а мощности достаточно даже для самых холодных периодов.

Подогрев пола значительно повышает уровень комфорта

Методики расчета

Содержание статьи

В первую очередь надо определиться, теплый пол у вас будет основным отоплением (без радиаторов и других источников тепла) или дополнительным (для повышения комфорта). В зависимости от этого меняется расчет электрического теплого пола. Если подогрев пола — только дополнительное отопление, единственное требование — мощности должно хватить для того чтобы нагреть пол до комфортных 28,5-29°C. Других требований нет. При таком раскладе смело пользуются средними цифрами, которые определены опытным путем (в таблице ниже). При использовании подогрева пола в качестве основного отопления, подход другой: тепла должно быть достаточно для компенсации теплопотерь. Тут все несколько сложнее — нужны расчеты.

Расчет электрического теплого пола по теплопотерям

Есть два способа сделать расчет электрического теплого пола. Первый является именно расчетом. При использовании этой методики сначала определяются теплопотери помещения. При этом учитывается регион, в котором находится здание, материал и толщина стен, толщина и вид утепления, размеры окон и тип остекления, наличие и площадь стен, выходящих на улицу, ориентация помещения (на юг, север, и т.п.). Все эти факторы влияют на количество тепла, которое уходит из помещения и которое придется восполнять.

Теплопотери для каждого вида строительного материала можно найти в специальной литературе, есть отдельные методики. Такой расчет — муторное дело, но он позволяет получить точные данные. Это на случай, если считать хотите сами. Если нет, можно заказать теплотехнический расчет у специалистов. И, если площади под теплы пол планируются большие, лучше все-таки заказать. Порой, самостоятельно определенные теплопотери в разы превышают те, которые вам выдадут спецы. А излишнюю мощность — зря потраченные деньги.

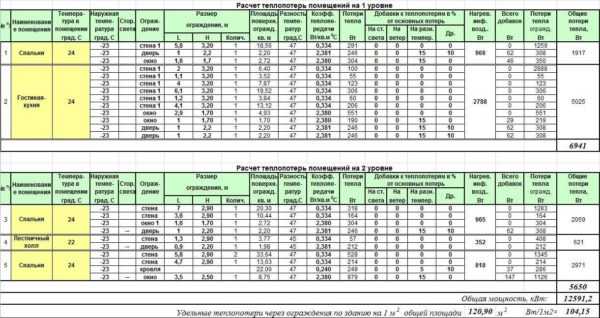

Пример расчета теплопотерь помещений

Полученная цифра и будет мощностью электрического теплого пола, которая необходима для компенсации теплопотерь данного помещения. Весь расчет электрического теплого пола состоит в том, чтобы подобрать нагревательные элементы в таком количестве и такой мощности, чтобы они суммарно выдавали требуемое количество тепла (можно с небольшим запасом). Если это будут нагревательные кабели, придется разработать схему укладки так, чтобы на заданной площади разместился весь необходимый метраж кабеля. Если решено использовать пленочный теплый пол, надо искать пленку требуемой мощности. В любом случае, учтите, что для того чтобы ногами не ощущать холодные и горячие места нагрева, расстояние между соседними нагревательными элементами не должно быть больше 30 см. А для нормального перераспределения тепла (не полосами) минимальная высота стяжки должна быть — 3 см, лучше около 5 см.

Обратите внимание! Электрический теплый пол укладывают только на той площади, которая не занята мебелью и крупной бытовой техникой. Это связано с тем, что в большинстве своем нагревательные элементы теплого пола не переносят перегрева (кроме саморегулирующегося греющегося кабеля). Потому расчет электрического теплого пола начинается с расположения на плане комнаты мебели и техники (в масштабе). Определив площадь не занятую обстановкой, можно приступать к расчету. Еще один важный момент: если теплый пол является основным источником тепла, то обогреваемая поверхность не должна быть меньше 70% от общей площади помещения.

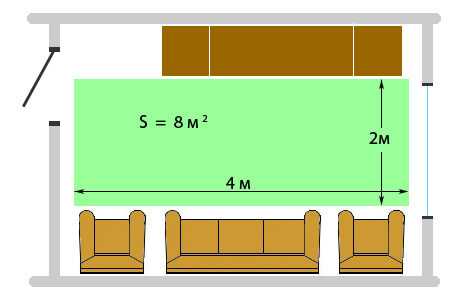

Сначала надо определить площадь, на которой не будет мебели

Определение требуемой мощности в зависимости от назначения помещения

Второй способ — считать по среднестатистическим данным. Количество материалов, которое используют при строительстве жилых домов, ограничено. Это дало возможность вывести средние цифры необходимых мощностей теплого пола для отопления помещений разного назначения. (смотрите таблицу).

Вид отопления	Название объекта	Требуемая мощность
Дополнительное отопление	Кухня, жилые комнаты на первом этаже	140-150 Вт/м2
Дополнительное отопление	Кухня, жилые комнаты на втором этаже и выше	120-130 Вт/м2
Дополнительное отопление	Ванная комната	140-150 Вт/м2
Дополнительное отопление	Балкон, лоджия	180 Вт/м2
Основное отопление	Все помещения, независимо от назначения	180 Вт/м2

При расчете электрического теплого пола найденную  незанятую площадь умножают на норму, взятую из таблицы. Получают цифру, которую может выдать электрический теплый пол. В принципе, это также будет и максимальная потребляемая мощность, необходимая для подогрева пола.

Требуемую мощность нагрева пола можно определить исходя из его назначения

Например, если обогреваться будет 10 квадратов в  жилой комнате на первом этаже, то выдать/потребить нагревательный элемент может  140 Вт/м2 * 10 м2 = 1400 Вт. Это потребляемая мощность в час. Не стоит пугаться. Реально такой расход может быть только сразу после включения и до тех пор, пока пол не наберет заданную температуру. В этот промежуток времени нагреватели работают постоянно. Затем подогрев включается/выключается терморегулятором, который поддерживает заданную температуру с точностью до 1°C. Количество потребляемого в этот период электричества зависит от погоды (чем холоднее, тем чаще будет включаться) и степени утепления пола и помещения в целом.

Что может повлиять на теплоотдачу

На то, насколько хорошо будет работать подогрев пола, оказывает влияние не только мощность нагревательных элементов, но и то, насколько правильно разработан и сделан весь «пирог», как верно подобраны материалы.

Покрытие

В первую очередь на теплоотдачу влияет покрытие, которое укладывают поверх нагревательных элементов. Например, если используется для обогрева резистивный или саморегулирующийся кабель, маты из него или стержневой инфракрасный пол, чаще всего их заливают в стяжку. При этом используют специальные смеси для теплого пола. Другой вариант — в стандартный цементно-песчаный раствор добавлять присадки, которые повышают теплопроводность бетона. Второй вариант дешевле, но придется искать информацию о необходимых добавках. Зато можно сэкономить.

Покрытие теплого пола во многом определяет насколько комфортно будет им пользоваться

Затем на стяжку укладывают керамическую плитку — в ванной, коридоре, на кухне. В жилых комнатах чаще используют ламинат, линолеум, ковролин.

Независимо от того, какое напольное покрытие вы планируете приобрести, надо использовать только те материалы, которые предназначены для укладки на теплый пол. Они имеют повышенную теплопроводность, нормально переносят длительный нагрев. Так что повышенная цена обоснована, да и обогрев будет более эффективным.

Самый неудачный выбор финишного покрытия для теплого пола — ковролин. Даже специальный, он хуже всех других проводит тепло. Для того чтобы нагреть его до приемлемых 28-29°C, приходится поднимать температуру нагревательных элементов на 4-5°C  больше, чем при других типах отделки.

Самый удачный выбор — керамическая плитка или керамогранит. У них хорошая теплопроводность, но они также отличаются повышенной теплоемкостью — много времени проходит, пока они прогреются. Укладывать плитку а теплый пол надо на специальный клей.

При использовании греющих кабелей (любых) или стержневого теплого пола, технология укладки одинакова. Сначала заливается стяжка, бетон набирает прочность на протяжении 28 дней, потом укладывается плитка. При использовании матов из греющего кабеля процесс изменяется, причем значительно: плитку можно класть сразу поверх матов на требуемый слой клея. Расход клея в этом случае большой (минимальный слой плитка+клей   3 см), но времени требуется значительно меньше.

Под ламинат лучше использовать пленочный теплый пол

Пленочный теплый пол можно делать без стяжки. Его кладут под ламинат. Поверх пленки расстилают только специальную подложку (для теплого пола) и можно укладывать ламинат. Под линолеум или тот же ковролин, делают жесткое основание — кладут листы фанеры, ДСП или ОСП (OSB), а уже на них укладывают финишное покрытие. Такое устройство электрического теплого пола — без стяжки — возможно только в случае, если есть радиаторное отопление. Укладывается все быстро, но отопление неэффективно — большой теплоотдачи не добиться никакими средствами.

Теплоизоляция

Чем лучше теплоизоляция пола под электрическими нагревателями, тем меньше электроэнергии потребуется для поддержания нормальной температуры. Если при строительстве пол уже был достаточно утеплен, можно утепление не укладывать. Хотя любая система — кабельный или пленочный пол вы укладываете — говорит о необходимости использования теплоизолирующей подложки. Они разные в разных системах, но их присутствие желательно. Тогда, делая расчет электрического теплого пола по среднестатистическим данным, можно брать требуемую мощность по нижнему краю или даже еще немного ниже. А это — сэкономленные деньги и при устройстве, и при эксплуатации (меньше тепла уходит на нецелевой обогрев).

Немного о теплоизоляционных материалах, которые рекомендуют использовать при устройстве теплого пола. Самый оптимальный — экструдированный пенополистирол (ЭППС). Он имеет достаточную плотность и прочность, чтобы выдержать давление стяжки и всего, что на ней будет находиться. Второй вариант — напыляемая теплоизоляция высокой плотности. Способ еще лучше, но и еще дороже. Плотность под стяжку требуется высокая 60-80 кг/куб, а стоит такая напыляемая теплоизоляция еще дороже, чем ЭППС. Правда, имеет лучшие на сегодня характеристики (теплопроводность почти как у воздуха 0,2-0,3 в зависимости от производителя).

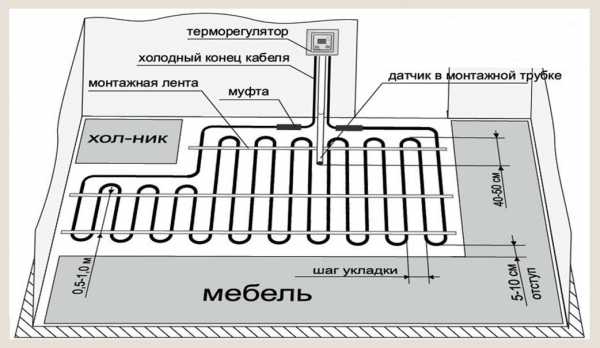

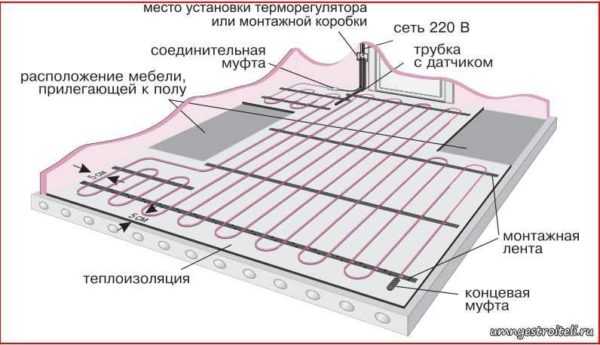

Стандартная схема устройства электрического теплого пола с греющими кабелями или матами

Часто при укладке электрического теплого пола советуют использовать теплоизоляцию с фольгированной поверхностью. Аргументируют это тем, что фольга отражает тепловые лучи внутрь помещения. Она так и работает, но при наличии воздушного зазора между нагревателем и фольгой (не менее 3 см). В пироге теплого пола нет и не может быть никаких воздушных прослоек. Так что укладка этого материала — просто пустая трата денег и времени. Есть и еще один аргумент против укладки слоя фольги под теплый пол. Фольга в бетоне разрушается в пыль через несколько недель и становится совсем уж бесполезной. Даже перераспределять равномернее тепло в таком состоянии они не может.

Терморегуляторы и датчики

Схема электрического теплого пола предполагает наличие терморегулятора и датчика температуры. Их наличие не обязательно — можно вручную включать и выключать нагреватели. Но только вместе с этими устройствами система будет работать нормально, длительный срок, обеспечит требуемый уровень комфорта, рационально будет использовать электроэнергию, избегать перегрева. На расчет электрического теплого пола наличие или отсутствие терморегулятора с датчиком никак не влияют, а вот на сроке службы сказываются очень сильно. Как уже говорили, подавляющее большинство нагревательных элементов боится перегрева, а его при ручном управлении избежать очень сложно. Пару раз не успеете вовремя выключить, кабели/пленка/маты расплавятся.

stroychik.ru

Расчет теплого пола электрического по мощности и площади

Одним из вариантов автономного отопления в квартире является система подогрева напольного покрытия. Такой вариант очень популярен на сегодняшний день и может использоваться не только в многоквартирном доме, но и в загородном коттедже, на даче и даже в бане. Перед тем как переходить к монтажу отопительной системы данного вида, необходимо правильно рассчитать ее мощность, чтобы не переплачивать за лишнее тепло и в то же время не сделать ее слабомощной. О том, как правильно произвести расчет электрического теплого пола по мощности и площади комнаты, мы и поговорим далее!

Технология вычислений

Сразу же следует отметить, что на сегодняшний день существуют сервисы, вроде онлайн-калькуляторов и программ по расчету теплого пола для индивидуальных условий. Такие программы действительно очень удобные и позволяют сразу же определить точную мощность пленочного покрытия либо греющего кабеля. Если же Вы по каким-либо причинам не доверяете компьютерным вычислением, рекомендуем сделать все по старинке – с помощью простых формул.

Итак, формула расчета электрического теплого пола выглядит следующим образом:

P=Pм*Sкомн,

где:

• Pм – мощность нагревательного материала, которую Вы сами должны выбрать (об этом ниже), м²;
• Sкомн. – полезная площадь комнаты.

Как Вы видите, формула для расчета далеко не сложная, однако в ней есть две неизвестных, которые Вы сами должны определить. Что касается полезной площади комнаты, тут все просто. Нагревательный мат, кабель либо пленку нужно укладывать только в тех местах, где не будет стоять бытовая техника и мебель. Во-первых, это и так запрещается производителями, т.к. посторонние объекты на полу будут препятствовать теплообмену, в результате чего материал будет перегреваться. Во-вторых, какой смысл подогревать поверхность там, где никто не будет ходить? Это лишняя трата электроэнергии. На схеме Вы можете увидеть, как выглядит полезная площадь комнаты для расчета теплого пола электрического:

Полезная площадь обогрева

Расчет полезной площади под укладку электрического теплого пола производится следующим образом: ширину поверхности необходимо умножить на длину.

Что касается мощности нагревательного материала, ее Вы должны выбрать самостоятельно, в зависимости от типа помещения. Для каждой комнаты мощность инфракрасной пленки либо мата будет своя, что очевидно – балкон и коридор больше нуждаются в отоплении, чем спальня и детская, которые дополнительно отапливаются водяными радиаторами.

Предоставляем к Вашему вниманию наиболее оптимальные значения для расчета мощности электрического теплого пола:

• кухня: 110-130 Вт/м²;
• ванная комната (санузел): 120-150 Вт/м²;
• балкон: 180 Вт/м²;
• прихожая: 110-120 Вт/м²;
• коридор: 110-120 Вт/м²;
• гостиная 110-130 Вт/м²;
• спальня 110-130 Вт/м².

Обращаем Ваше внимание на то, что вышеуказанные значения подходят в том случае, если электрический теплый пол будет использоваться как дополнительная система подогрева. Если же Вы решили использовать такой вариант в качестве основной системы отопления, для каждой комнаты необходимо выбирать нагревательный материал мощностью 140-180 Вт/м².

Полезная площадь Вам известна, мощностные параметры также выбраны. Остается только подставить значения, в формулу и произвести общий расчет теплого пола электрического по мощности. Чтобы Вы поняли, как нужно рассчитывать данный параметр, далее мы предоставим пример для одной из комнат.

Наглядный пример

К примеру, нам нужно рассчитать теплый пол по площади гостиной 25 м². Условно рассчитаем полезную площадь комнаты. Так как в гостиной у нас установлен диван, кресла, столик и шкаф, полезная площадь будет всего лишь 60% от общей.

Sкомн=25*0,6=15 м²

Следующий шаг – необходимо выбрать мощность проводника, которым в нашем случае будет греющий кабель. Тут один очень важный нюанс – кабель продается с характеристикой не Вт/м², а Вт/м. Вы должны самостоятельно подобрать шаг укладки материала на 1 метр квадратный. К примеру, выбрав кабель с параметром 30 Вт/м, его нужно укладывать с шагом в 20 см, чтобы получилось значение 150 Вт/м². Вернемся к расчету, и согласно рекомендациям принимаем оптимальное значение для гостиной – 110 Вт/м² (дополнительно будет присутствовать центральное водяное отопление).

Подставляем значения в формулу, после чего, используя калькулятор, вычисляем мощность:

P=15*110=1650 Вт

С вычисленным значением идем в магазин и покупаем подходящий размер нагревательного материала. Пример расчетных работ Вы также можете просмотреть на видео:

Как рассчитать мощность системы подогрева пола

Вот и вся технология расчета электрического теплого пола по мощности и площади комнаты. Данная формула подойдет для определения требуемой мощностью как при укладке материала под ламинат, так и при монтаже под плитку. Рекомендуем сразу же вычислить, сколько потребляет теплый пол в Вашем случае, чтобы сравнить с другими типами электрообогревателей. Возможно, такой вариант отопления будет для Вас слишком затратным и более выгодным решением станет подключение инфракрасных обогревателей.

Похожие материалы:

samelectrik.ru

Расчет мощности электрического теплого пола

Если потребитель остановил свой выбор на электрическом теплом покрытии, то следующим этапом будет расчет мощности нагревательного кабеля. Как выполняется расчет электрического теплого пола калькулятором-онлайн? Решить задачу можно благодаря подготовленной онлайн–системе для получения максимально достоверных результатов по расчету мощности электрических теплых полов.

Как сделать расчет мощности электрического теплого пола

1. Важно учитывать данные площади поверхности пола. При этом мощность кабеля будет зависеть от показателей размера помещения. Нужно измерить строительным инструментом – рулеткой, длину и ширину пола, а после перемножить данные для получения требуемого результата. Такие расчеты действительны для помещений с высотой потолка до 3 м.
2. Указать тип готового пространства, если речь идет о замкнутых площадях, то нужно учитывать высокую теплоизоляцию стен, что позволит надолго сохранить тепло даже после отключения отопления.
3. Если монтируется пол на первом этаже, то следует проверить теплоизоляцию со стороны стен и напольного покрытия, наличие подвала с определенным уровнем теплоотдачи.
4. Какой тип обогрева? Теплый пол может использоваться как основной источник тепла, а также быть частью отопительной системы дома или квартиры.

С помощь онлайн-калькулятора электрического теплого пола можно за короткое время узнать общую мощность кабеля и его удельное значение на один квадратный метр.

Данные для расчета мощности электрических теплых полов. Пользователь должен указать в подготовленной таблице индивидуальные показатели:

• ширину и длину пола;
• насколько теплое помещение;
• выбрать тип обогрева.

После нажать на кнопку «рассчитать» и за несколько секунд получить достоверный результат на основе указанных данных.

Механических расчет мощности электрических теплых полов

Если пользователю необходимо рассчитать теплый пол площади гостиной на 25 квадратных метров, следует условно рассчитать полезную площадь комнаты. Полезной площади будет не более 60% от всего пространства, а это: S_комн=25·0,6=15 м².

Следующим шагом будет выбор мощности проводника, которым будет греющий кабель. Мастеру нужно определиться с шагом укладки материала на один квадратный метр, оптимальное значение для гостиной будет 110 Вт/м².

Используя предварительные данные и подставляя их в известную формулу расчета мощности получаем:

Р=15·110=1650 Вт.

После того, как расчет сделан, можно отправляться в строительный магазин за необходимыми материалами.

Внимание: пользуясь онлайн калькулятором расчета теплых полов можно за короткое время сопоставить данные различных видов напольного покрытия, возможно электрический тип обогрева будет более затратный и экономично невыгодный, а подходящим решением станет использование инфракрасных обогревателей.

Необходимые рекомендации специалистов

1. Для нагревательных кабелей вся энергия должна быть преобразована в тепло, это важный технический параметр этой отопительной системы.
2. Система электрического пола укладывается под кафельной плиткой, такой пол будет обеспечивать отличную теплоотдачу и гарантировать нечувствительность к длительному воздействия тепла.
3. Онлайн-калькулятор расчета теплого пола демонстрирует соотношение нагревательных секций и матов, первые монтируются в цементную стяжку, а вторые входят в слой плиточного клея.



Делайте предварительные онлайн-расчеты теплого пола с помощью, представленной на нашем сайте, автоматической программы и получайте достоверные и максимально точные результаты. Рассчитать денежные расходы на отопление дома калькулятором онлайн.

sdelalremont.ru

Способы расчета мощности электрического теплого пола

Метод расчета длины нагревательного кабеля и шага укладки теплого пола.

С появлением систем теплых полов задача грамотного обогрева помещений намного упростилась.

Применение таких систем в отоплении не только позволяет свести к минимуму расходы на приобретение и монтаж отопительных приборов, но и значительно расширить возможности авторского дизайна для помещений любого назначения.

Электрический теплый пол имеет несколько неоспоримых преимуществ перед другими системами, именно поэтому он пользуется наибольшей популярностью в отоплении помещений. Причем возможно два способа его применения – как основная система отопления и как элемент общей системы для создания большего комфорта в помещении.

Прежде чем приобретать и монтировать теплый пол, необходимо произвести правильный расчет необходимых параметров системы, чтобы найти компромисс между излишней генерацией тепла в помещении и тратой денег на приобретение расходных материалов. Это поможет сэкономить немалые средства на всех стадиях работы по монтажу.

В процессе расчета станет ясно какими характеристиками должен обладать теплый пол, его мощность, общая площадь и ширина шага укладки термоэлементов для разных помещений.

Расчет мощности электрического теплого пола

Внимание! При укладке систем теплого пола, необходимо помнить, что размещение нагревательных элементов под стационарной мебелью без ножек, а, следовательно, хорошей вентиляции, строго запрещено.

Это связано с тем, что без должного отвода тепла от поверхности пола, нагревательные элементы будут постоянно перегреваться и очень скоро выйдут из строя. Этот нюанс также следует учитывать при расчете:

1. Первое что нужно сделать, это вычислить общую площадь в помещении, на которой необходим монтаж теплого пола. Для этого нужно составить примерный план комнаты в масштабе и указать на нем расположение стационарной мебели также в масштабе. Затем из общей площади комнаты отнять площадь поверхности, на которой находится мебель. Например, общая площадь кухни составляет 10 м². Мебель и бытовая техника занимают 4 м² площади. Тогда теплый пол необходимо укладывать на оставшихся 6 м².
2. Рассчитывается общая мощность отопительной системы пола. Для каждого помещения существуют свои нормы мощности теплого пола на единицу площади. В таблице ниже можно ознакомиться с основными из них. Видно, что для комфортного обогрева пола на кухне первого этажа рекомендуемая мощность составляет 140-150 Вт/м. Обычным умножением находим, что общая мощность в данном помещении должна быть не ниже: 6 м² * 140 Вт/м2 = 840 Вт. Зная этот показатель можно рассчитать необходимую длину нагревательного кабеля или мощность мата при использовании продукции такого типа.

Расчет теплого пола в качестве основного вида отопления

При использовании данных систем как основного источника тепла в доме или квартире, необходимо помнить, что площадь, которую должен занимать пол с подогревом должна быть не менее 70 % от общего пространства любого помещения.

Если данный параметр не будет соблюдаться, велика вероятность что теплый пол не будет справляться со своей функцией.

Вычисляется общая мощность теплопотерь в данном помещении. Теплопотери присутствуют во всех без исключения строениях. Они зависят от:

• Климатических условий, в которых эксплуатируется помещение.
• Наличии и площади окон.
• Степени утепления стен, пола и потолка.
• Ориентация строения по сторонам света и др.

Точное количество теплопотерь можно высчитать с помощью специальной программы, а очень точное выполняют специальные организации.

При строительстве зданий с соблюдением всех требований по теплоизоляции конструкций примерная мощность теплопотерь рассчитана и составляет 100-130 Вт/м² для различных помещений в новых домах и 150-170 Вт/м² в старых обветшалых постройках.

При использовании теплого пола в качестве основного источника тепла, его мощность должна превосходить потери тепла в 1,5 раза. То есть, в случае с вышеописанной кухней, у которой теплопотери составляют, например, 1000 Вт, мощность источника тепла, в нашем случае теплого пола должна составлять: P = 1000 Вт * 1,5 = 1500 Вт.

С учетом того, что нагревательные элементы будут занимать всего 6 м² площади, получим: 1500 Вт / 6 м² = 250 Вт/м. Именно такой удельной мощностью должен обладать квадратный метр теплого пола. Приобретая материалы необходимо обязательно это учитывать.

Важно: при результате мощности теплого пола свыше 200 Вт/м² рекомендуется рассмотреть вариант использования дополнительной системы отопления.

Расчет длины нагревательного кабеля

Производители выпускают большой ассортимент различных нагревательных кабелей, отличающихся длиной, мощностью, поперечным сечением и, конечно, качеством. Для покупки необходимого количества кабеля для конкретного помещения рекомендуется воспользоваться формулой:

где L – это длина кабеля, S – площадь пола, который необходимо утеплить, Pп – мощность одного погонного метра кабеля.

Для описанного примера с кухней, в случае применения нагревательного кабеля мощностью 20 Вт/м, а такой тип кабеля есть у многих производителей, нам понадобится 75 погонных метров: L=1500 Вт/20 Вт/м = 75 м.

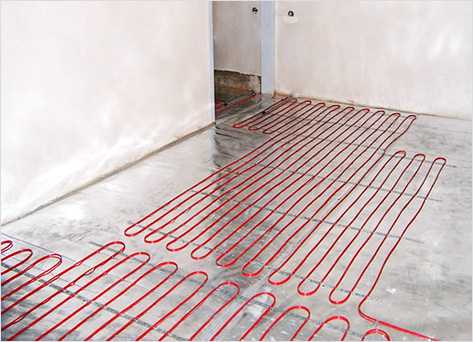

Кабель длиной 75 метров теперь необходимо правильно уложить на всю требуемую поверхность, площадью в 6 кв. м. Для этого нужно рассчитать шаг укладки (h). Расчет производится по следующей формуле:

где Sу – площадь для укладки кабеля, L – длина кабеля. Итоговый результат: h = 6 м²*100/75 = 8 см.

То есть необходимо уложить нагревательный кабель таким образом, чтобы между его витками было расстояние в 8 сантиметров. Это вполне нормальная величина, хотя исходные данные о теплопотерях в примере были выдуманы.

В случае выбора теплого пола в качестве основного или вспомогательного источника обогрева, необходимо тщательно произвести расчет необходимой мощности, из нее длины кабеля и шага укладки. Это позволит избежать ненужных затрат, а также не допустить ситуации, когда мощности отопительной системы будет недостаточно, и появится необходимость все переделывать в самый неподходящий момент.

Расчет теплого электрического пола Devi от компании ООО Электроконтроль смотрите на видео:

holodine.net

Как рассчитать теплый пол электрический

Как рассчитать и выбрать теплые электрические полы, советы по подбору

Содержимое:
1. Какой электрический теплый пол лучше
2. Как рассчитать кабельный теплый пол
   • Как рассчитать шаг укладки кабеля тёплого пола
3. Какой фирмы выбрать электрический теплый пол

Теплые электрические полы по сравнению с аналогами имеют несколько преимуществ, связанных с простотой и скоростью монтажа, безопасностью эксплуатации. Для укладки кабеля или матов требуется относительно немного времени. При подключении в многоквартирном доме, не требуется получение разрешения на эксплуатацию.

Единственной сложностью остается то, как выбрать теплые электрические полы. Существует большой ассортимент продукции с разными техническими параметрами и характеристиками. Чтобы не ошибиться при выборе, потребуется запомнить всего несколько простых рекомендаций.

Какой электрический теплый пол лучше

Если разобраться, то на самом деле выбор теплого электрического пола не так и сложен. Производители предлагают всего две базовых системы:

1. Кабельные полы – провод имеет большое удельное сопротивление. Кабель нагревается по мере прохождения электричества по жиле. Греющий провод раскладывается на теплоизоляции, сверху заливается цементным раствором (стяжкой). Толщина монтируемой стяжки около 3 см.
2. Нагревательные маты – укладываются в тех случаях, когда отсутствует возможность залить стяжку. Маты раскладываются по полу, сверху покрываются финишным отделочным покрытием: ламинатом, паркетом, линолеумом. Устройство полов из матов позволяет класть плитку непосредственно на пленку, используя только клеевой раствор.

Оптимальный выбор системы отопления можно сделать, основываясь на следующих рекомендациях:

• Особенности помещения – кабельный пол лучше стелить в комнатах, где высота потолков и остальные параметры позволяют залить стяжку.
• Расход электроэнергии – нагревательные маты потребляют больше электричества. При эксплуатации кабеля выделяемая тепловая энергия аккумулируется в цементной стяжке. В результате осуществляется равномерное распределение тепла, полностью отсутствуют холодные зоны.
• Особенности монтажа – производители электрических кабельных полов не рекомендуют осуществлять монтаж лицам, без специального профильного образования. Маты, напротив можно уложить самостоятельно. Сетка с кабелем раскладывается в согласии с инструкцией завода изготовителя, и подключается к электрической сети или обычной розетке.

Некоторые советы по выбору можно найти в руководстве по эксплуатации. Помощь при подборе подходящей системы отопления могут оказать консультанты в магазине. Специалист легко заметит ошибки в расчетах.

Как рассчитать кабельный теплый пол

Расчёт электрического тёплого пола выполняют по формуле: L=S×Ps÷Pl. при этом под сокращениями подразумевается:

• L – длина кабеля
• S – отапливаемая площадь комнаты
• Ps÷Pl – необходимая и фактическая удельная мощность провода

Расчёт длины кабеля выполняют с учетом, что провод нельзя разрезать, укорачивать или удлинять. Поэтому все результаты необходимо перепроверить несколько раз.

Подсчитать общее количество кабеля и избежать ошибок можно, используя калькулятор расчета, находящийся на сайте компании, занимающейся продажей теплых полов.

Как рассчитать шаг укладки кабеля тёплого пола

Высчитать необходимый шаг укладки можно по следующей формуле: H=100 × Ps÷Pl .

• Н – шаг укладки
• Ps÷Pl разница между фактической и необходимой мощностью нагрева провода

Потребуется предусмотреть определенные поправки на возможные тепловые потери помещения, материал провода, т.е. сделать теплотехнический расчет мощности нагревательного кабеля.

Намного проще рассчитать мощность греющего кабеля. Для этого установлен коэффициент тепловой отдачи для каждого м² помещения. При этом учитывается только «чистая площадь», не используемая под мебель.

Принято считать, что для каждого м² достаточно 140-170 Вт, при условии использования полов в качестве основного источника отопления и 110 Вт, если кабель или маты будут использовать для дополнительного обогрева.

Расчет температуры на поверхности теплого пола выполняется с учетом того, что интенсивность нагрева воздуха будет на 5°С меньше. Следовательно, чтобы нагреть помещение до 20°С, потребуется нагреть пол до 25°С.

Для примера, можно выбрать кабельный теплый пол, для спальни в 10 м². Если учесть, что приблизительно 4 м² не будут отапливаться, останется только 6 м² на которых и будет уложен кабель.

Используем формулу расчета прогрева пола M= S× B .

• М – мощность кабеля
• S – отапливаемая площадь
• В – выбранная тепловая мощность

Соответственно, для 6 м² потребуется 6×140 = 840 Вт. Подбор электрического автомата, и провода осуществляют, опираясь на полученный результат, выбирая материалы с ближайшими показателями мощности.
Получается, что рассчитать необходимое количество кабеля можно только зная следующие показатели:

• Расчет шага укладки кабеля тёплого пола H=100 × Ps÷Pl .
• Подсчет длины кабеля L=S×Ps÷Pl .
• Мощность нагрева или расчет сопротивления кабеля M= S× B .

Работоспособность теплых полов гарантируется, только если все расчеты будет выполнять специалист. Для предварительных подсчетов можно воспользоваться интернет – калькулятором.

Как рассчитать электрический теплый пол – советы эксперта

Теплый пол в доме – это залог здоровья всей семьи. На сегодняшний день существует огромнейшее разнообразие видов подогрева. Самым эффективным и популярным является электрический подогрев полов, который легко рассчитывается и монтируется. Этот способ очень простой и экономичный в использовании, принцип его работы заключается в подогреве пола от специального греющего кабеля, который располагают под поверхностью пола при монтаже.

Греющее устройство размещается таким образом, что вся поверхность получает одинаковое количество тепла, а у хозяина есть возможность регулировать мощность обогрева. Сегодня у вас есть возможность узнать о том, как рассчитать теплый пол, совершить его монтаж и подготовить необходимые материалы.

Собираем необходимые данные

Теплый пол очень удобный

Перед тем, как закупить все необходимые материалы, вам нужно произвести замеры помещения, которое готовится к утеплению. При этом, вам необходимо учитывать не только площадь пола, но и специфику всей комнаты. Определитесь, насколько сильно данное помещение нуждается в обогреве. Нужно учитывать также близость отопительных батарей или вспомогательного обогревательного оборудования, чтобы избежать перегрева помещения.

Вам нужно будет выбрать тип обогрева:

• с использованием нагревательных кабелей;
• с использованием сверхтонких полов.

Обогрев с нагревательными кабелями устанавливается на основе цементного раствора с использованием негорючих легких материалов. При покупке комплекта убедитесь, что все его составляющие имеются в наличии:

• секция с нагревательным кабелем;
• лента для монтажа;
• приспособление для датчика нагрева в виде трубки гофрированной.

Терморегулятор, который понадобится вам для регулировки процесса обогрева, обычно не входит в общий комплект системы. Обратите внимание, что в системе обогрева используется два вида кабелей:

Каждый из них имеет свое предназначение, но работают они в комплексе, поэтому убедитесь, что оба кабеля в порядке, перед покупкой.

Укладка теплого пола

Расчет в зависимости от помещения

Чтобы уяснить, как рассчитать электрический теплый пол, вам необходимо для начала рассчитать точную («чистую») площадь помещения, по которой будет производиться укладка. Под понятием «чистой» площади подразумевается та поверхность помещения, которая не занята какими-либо объектами и мебелью. На рисунке ниже вы можете схематически увидеть, что собой представляет свободное пространство вашего дома, в данном случае, ванной комнаты.

Схема расположения нагревательного элемента

Кабели утепления не должны пролегать под раковинной, ванной комнатой, унитазом, вы должны задействовать только полезную площадь, которая нуждается в обогреве. Таким образом, при расчете вам необходимо посчитать общую площадь крупных объектов, которые не расположены на полезной площади. Затем из общей площади помещения вам нужно вычесть ранее полученное число. В результате вы получите «чистую» площадь своего помещения.

После этого можно приступать к расчету обогреваемой площади с учетом предыдущих данных. Утеплительные кабеля должны пролегать не только на полезной площади, они должны быть удаленны от основной мебели или сантехники. Например, если полезная площадь вашего помещения составляет четыре квадратных метра, то обогреваемая площадь должна составлять 3,9 квадратных метра.

Обратите внимание. Если мебель и сантехника в помещении стоят вплотную друг к другу, тогда вам необходимо максимально удалить обогревательные кабели. Поверхность объектов не должна соприкасаться с обогреваемой поверхностью, в таком случае, вам нужно рассчитывать обогрев на 3,8 квадратных метра.

Если площадь помещения очень маленькая, тогда есть смысл приобрести миниатюрный комплект для обогрева. Незначительные отклонения не сыграют большой роли, тем более, если речь идет о туалете, в таких помещениях вы находитесь не долго, и пол в них не нуждается в усиленном обогреве.

Теплоизоляция для пола

Сегодня логичнее всего для теплоизоляции пола использовать экструдированный пенополистирол, такой метод позволит сэкономить энергию путем снижения степени излучения тепловой энергии в тех случаях, когда это не нужно. Материалы такого типа помогают повысить коэффициент полезного действия до максимума, что избавит вас от лишних затрат.

Экструдированный пенополистирол имеет такие особые характеристики, как:

• высокая механическая прочность;
• превосходные теплоизоляционные свойства;
• эффективное и качественное утепление любых поверхностей.

Такой материал способен долго и эффективно утеплять даже самые тонкие слои пола, что другим материалам не под силу.

Обычно, экструдированный пенополистирол монтируется на панель перекрытия сверху, только после этого можно укладывать все остальные детали комплекта теплого пола.

Обратите внимание. Любой монтаж теплого пола требует проведение процедуры гидроизоляции и армирования, инструкции к этим работам предлагаются каждым производителем индивидуально в зависимости от спецификации системы утепления.

Терморегуляторы

Какой бы тип электрического подогрева пола вы ни выбрали, терморегулятор будет являться основной его частью. Этот элемент системы вам придется приобрести отдельно от всего комплекта. Терморегуляторы бывают нескольких видов:

Устройство может иметь жидкокристаллический экран, что упростит работу с управлением. Сложные терморегуляторы имеют программное обеспечение, которое позволяет вам создавать индивидуальный график подогрева пола.

Любой терморегулятор выполняет такие основные функции:

• регулирует необходимые температуры;
• уберегает обогревательный кабель от перенапряжения.

Очевидно, что сложные терморегуляторы помогут вам сэкономить много энергии, которая без его работы будет тратиться в никуда. Сложные устройства имеют более высокую стоимость, но по общим подсчетам, такие аппараты экономят от тридцати до пятидесяти процентов электроэнергии. Поэтому, есть смысл приобрести более дорогостоящий терморегулятор, чтобы впоследствии экономить на растратах энергии.

Выбор кабеля для электрического теплого пола

Перед тем, как определиться с типом кабеля для обогрева, совершите расчет мощности теплого пола. При расчетах обратите особое внимание на такие факторы:

• точная площадь помещения, которое будет обогреваться;
• вид помещения;
• типы обогрева, применяемые в помещении.

Если электрический обогрев пола является основным источником энергии в помещении, то площадь обогрева должна составлять как минимум семьдесят процентов от общей площади комнаты. При этом электрическая мощность обогрева должна составлять минимум 150 Ватт.

Набор для монтажа теплого пола

Если в посещении есть основные источники тепла, а пол является только дополнительным обогревом, тогда мощность электричества должна составлять максимум сто сорок Ватт. Такой вариант чаще всего используется в многоэтажных домах, где есть полноценная система отопления, а дополнительные источники энергии больше всего необходимы до или после отопительного сезона.

Обратите внимание. Мощность электричества теплого пола рассчитывается на один квадратный метр.

Функциональные особенности разных комнат в доме помогут понять, как рассчитать мощность теплого пола. Дело в том, что не все помещения в доме требуют одинакового количества тепла. Нужно учитывать этот факт при расчетах для того, чтобы создать комфортную атмосферу в своем доме.

Расчет кабеля для монтажа теплого пола

Выбор того или иного вида кабеля для утепления зависит от мощности, которая необходима системе обогрева. Для того, чтобы получить нужный результат, вам необходимо умножить сумму всей свободной площади помещения на число удельной мощности системы.

При расчете кабеля необходимо обращать внимание также на тип помещения, для которого создается обогрев. Для таких помещений, как лоджия или балкон, удельная мощность будет выше, а вот кухня и спальня требуют меньше удельной мощности. При покупке обогревательного комплекта вы можете попросить у консультанта таблицу, которая поможет вам точно узнать, в какой удельной мощности нуждается ваша комната.

Смотрите также

Как рассчитать мощность теплого пола?

Одним из вариантов автономного отопления в квартире является система подогрева напольного покрытия. Такой вариант очень популярен на сегодняшний день и может использоваться не только в многоквартирном доме, но и в загородном коттедже, на даче и даже в бане. Перед тем как переходить к монтажу отопительной системы данного вида, необходимо правильно рассчитать ее мощность, чтобы не переплачивать за лишнее тепло и в то же время не сделать ее слабомощной. О том, как правильно произвести расчет электрического теплого пола по мощности и площади комнаты, мы и поговорим далее!

Технология вычислений

Сразу же следует отметить, что на сегодняшний день существуют сервисы, вроде онлайн-калькуляторов и программ по расчету теплого пола для индивидуальных условий. Такие программы действительно очень удобные и позволяют сразу же определить точную мощность пленочного покрытия либо греющего кабеля. Если же Вы по каким-либо причинам не доверяете компьютерным вычислением, рекомендуем сделать все по старинке – с помощью простых формул.

Итак, формула расчета электрического теплого пола выглядит следующим образом:

• Pм – мощность нагревательного материала, которую Вы сами должны выбрать (об этом ниже), м 2 ;
• Sкомн. – полезная площадь комнаты.

Как Вы видите, формула для расчета далеко не сложная, однако в ней есть две неизвестных, которые Вы сами должны определить. Что касается полезной площади комнаты, тут все просто. Нагревательный мат, кабель либо пленку нужно укладывать только в тех местах, где не будет стоять бытовая техника и мебель. Во-первых, это и так запрещается производителями, т.к. посторонние объекты на полу будут препятствовать теплообмену, в результате чего материал будет перегреваться. Во-вторых, какой смысл подогревать поверхность там, где никто не будет ходить? Это лишняя трата электроэнергии. На схеме Вы можете увидеть, как выглядит полезная площадь комнаты для расчета теплого пола электрического:

Полезная площадь обогрева

Расчет полезной площади под укладку электрического теплого пола производится следующим образом: ширину поверхности необходимо умножить на длину.

Что касается мощности нагревательного материала, ее Вы должны выбрать самостоятельно, в зависимости от типа помещения. Для каждой комнаты мощность инфракрасной пленки либо мата будет своя, что очевидно – балкон и коридор больше нуждаются в отоплении, чем спальня и детская, которые дополнительно отапливаются водяными радиаторами.

Предоставляем к Вашему вниманию наиболее оптимальные значения для расчета мощности электрического теплого пола:

• кухня: 110-130 Вт/м 2 ;
• ванная комната (санузел): 120-150 Вт/м 2 ;
• балкон: 180 Вт/м 2 ;
• прихожая: 110-120 Вт/м 2 ;
• коридор: 110-120 Вт/м 2 ;
• гостиная 110-130 Вт/м 2 ;
• спальня 110-130 Вт/м 2 .

Обращаем Ваше внимание на то, что вышеуказанные значения подходят в том случае, если электрический теплый пол будет использоваться как дополнительная система подогрева. Если же Вы решили использовать такой вариант в качестве основной системы отопления, для каждой комнаты необходимо выбирать нагревательный материал мощностью 140-180 Вт/м 2 .

Полезная площадь Вам известна, мощностные параметры также выбраны. Остается только подставить значения, в формулу и произвести общий расчет теплого пола электрического по мощности. Чтобы Вы поняли, как нужно рассчитывать данный параметр, далее мы предоставим пример для одной из комнат.

Наглядный пример

К примеру, нам нужно рассчитать теплый пол по площади гостиной 25 м 2. Условно рассчитаем полезную площадь комнаты. Так как в гостиной у нас установлен диван, кресла, столик и шкаф, полезная площадь будет всего лишь 60% от общей.

Sкомн=25*0,6=15 м 2

Следующий шаг – необходимо выбрать мощность проводника, которым в нашем случае будет греющий кабель. Тут один очень важный нюанс – кабель продается с характеристикой не Вт/м 2. а Вт/м. Вы должны самостоятельно подобрать шаг укладки материала на 1 метр квадратный. К примеру, выбрав кабель с параметром 30 Вт/м, его нужно укладывать с шагом в 20 см, чтобы получилось значение 150 Вт/м 2. Вернемся к расчету, и согласно рекомендациям принимаем оптимальное значение для гостиной – 110 Вт/м 2 (дополнительно будет присутствовать центральное водяное отопление).

Подставляем значения в формулу, после чего, используя калькулятор, вычисляем мощность:

С вычисленным значением идем в магазин и покупаем подходящий размер нагревательного материала. Пример расчетных работ Вы также можете просмотреть на видео:

Как рассчитать мощность системы подогрева пола

Вот и вся технология расчета электрического теплого пола по мощности и площади комнаты. Данная формула подойдет для определения требуемой мощностью как при укладке материала под ламинат, так и при монтаже под плитку. Рекомендуем сразу же вычислить, сколько потребляет теплый пол в Вашем случае, чтобы сравнить с другими типами электрообогревателей. Возможно, такой вариант отопления будет для Вас слишком затратным и более выгодным решением станет подключение инфракрасных обогревателей .

Как рассчитать мощность системы подогрева пола

Источники: http://avtonomnoeteplo.ru/teplye-poly/609-kak-vybrat-teplye-elektricheskie-poly.html, http://small-house.ru/kak-rasschitat-elektricheskiy-teplyiy-pol-sovetyi-eksperta/, http://samelectrik.ru/kak-rasschitat-moshhnost-teplogo-pola.html

pol-v-dome.ru
