Теплый пол equation инструкция – Теплый пол equation — Лучшее отопление

Не увеличивается высота пола благодаря тому, что термомат имеет толщину всего несколько миллиметров и укладывается в плиточный клей.

• Надежность и безопасность благодаря применению негорючих материалов, многослойной изоляции

Финишное покрытие

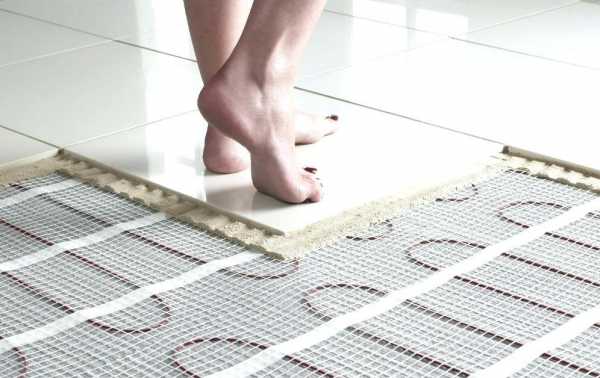

Наиболее часто теплые полы используют в помещениях с полом из плитки, керамогранита и т.п. Эти материалы хорошо проводят тепло, быстро нагреваются. Практически любой нагревательный мат отлично подходит на укладку под такие покрытия.

Если теплый пол монтируется под ламинат, паркет, то следует учесть несколько моментов.

Такое покрытие обладает меньшей, в сравнении с плиткой, теплопроводностью, которая еще больше снижается использованием подложки. Желательно использовать специальный ламинат, допускающий укладку поверх теплого пола.

Среди его особенностей – меньшее температурное расширение, отсутствие выделения вредных веществ вследствие нагрева, улучшенная теплопроводность.

• Не рекомендуется температура выше 26-27˚C.
• Не стоит забывать, что чрезмерный нагрев деревянного пола может привести к высушиванию материала, а, в итоге к трещинам, деформации.

Фирмы-производители систем теплого пола указывают, предназначена ли их продукция к использованию с такими покрытиями, выпускаются также и специальные модели, ориентированные на использование именно с деревянными полами, а также для укладки под линолеум, ковролин.

Как выбрать?

Делая выбор, необходимо ответить на несколько вопросов.

1. Теплый пол – главная или дополнительная система обогрева?

В первом случае необходима большая мощность нагревательных матов.

2. Площадь для обогрева?

Высчитав площадь пола, которая должна обогреваться, за вычетом площади, занимаемой стационарной мебелью, сантехникой и т.п., определяется количество материала для покупки. Следует выбрать рулон (или несколько), площадь обогрева которого не превышает расчетную.

3. Мощность?

В качестве рекомендации можно привести такую таблицу:

Производители

Нагревательные маты представлены многими зарубежными, а также и российскими производителями, такими, как Devi, Теплолюкс, Electrolux, Equation. Рассмотрим их продукцию немного подробнее.

Devi

Датская компания DEVI — производитель высококачественных систем для электрического обогрева.

Покупателям предлагаются нагревательные маты Devimat™ номинальной мощностью 137/150 Вт/м² при подключении к сети 220 В.

Основное применение – обогрев полов, покрытых плиткой:

• DTIF – экранированный, двухжильный кабель толщиной 3мм с двойной PVDF изоляцией. Площадь укладки – от 0.5 до 12 м².
• DTIR – экранированный, двухжильный кабель толщиной 4мм с тефлоновой изоляцией. Площадь укладки – от 0.5 до 12 м².
• DSVF – экранированный, одножильный кабель толщиной 2.5мм с PVDF изоляцией. Площадь укладки – от 0.5 до 10 м².

Для укладки системы обогрева пола под такое покрытие как, например, ламинат, DEVI предлагает специальную серию матов Devidry. Эта система напоминает собой коврик разного размера, предназначенный для обогрева площади от 1 до 5 м².

Одножильный кабель уложен между слоями пластика, и все это закреплено на алюминиевой фольге. При необходимости, отдельные секции соединяются между собой для увеличения площади обогрева. При этом отпадает необходимость в использовании подложки под ламинат, он укладывается прямо на покрытие Devidry.

Теплолюкс

Один из старейших российских производителей систем отопления. Выпускаются следующие серии нагревательных матов:

• MINI – одножильный кабель толщиной 3 мм на стеклосетке. Площадь укладки – от 0.65 до 15.3 м². Номинальная мощность – 140 Вт/м².
• TROPIX – двухжильный кабель толщиной 3 мм на стеклосетке. Площадь укладки – от 1 до 13 м². Выпускается в двух вариантах: с номинальной мощностью 140 или 200 Вт/м².
• Profimat – двухжильный кабель толщиной 3.5 мм, в конструкции которого применяется алюмолавсан для защиты от электромагнитного излучения.

Выпускается мощностью 140 Вт/м² для использования с полами, покрытыми плиткой, керамогранитом, и мощностью 120 Вт/м² для покрытий с повышенными требованиями к условиям эксплуатации – паркет, ламинат, паркетная доска.

Electrolux

Продукция этого известного шведского производителя заслуженно пользуется большой популярностью.

Рекомендуется для укладки в слой клея под плитку, камень. Покупателям предлагают две серии нагревательных матов:

Двухжильный, с тройной тефлоновой изоляцией, кабель толщиной 3.5 мм на уникальной текстильной сетке, не теряющей своих свойств при долгом хранении.

В качестве основы мата используются арамидные (кевларовые) волокна, обладающие высокими механическими и термическими свойствами. Площадь укладки – от 0.5 до 12 м². Номинальная мощность – 150 Вт/м².

Серия, отличающаяся наличием уникальной тянущейся основы, позволяющей изменять длину мата на величину до 35%, варьируя форму площади обогрева и мощность в пределах 150-111 Вт/м².

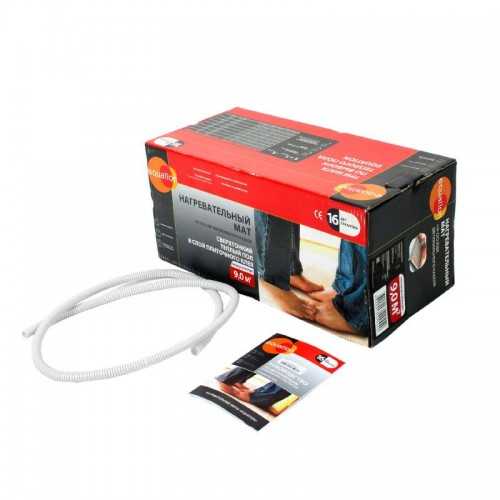

Equation

Французский производитель предлагает недорогие термоматы, предназначенные для укладки под плитку, линолеум, ламинат, ковролин.

• Толщина – 3.5 мм.
• Площадь укладки – от 1 до 13.5 м².
• Номинальная мощность — 150 Вт/м².

Цены

Стоимость нагревательных матов вполне доступна многим, количество предложений разных производителей велико, и все это в сочетании с несложностью установки и долгим сроком службы. В таблице приведены ориентировочные цены на термоматы, для простоты используем стоимость мата для обогрева площади примерно 5 м².

Мнения покупателей

Теплый пол давно не экзотика, поэтому интересно, да и полезно, прочитать мнение тех, кто уже установил и использует этот способ обогрева помещений.

«…Делая ремонт на кухне, решили установить подогрев пола. Долго разбирались с характеристиками, моделями, марками, делали расчеты, и, наконец, остановили выбор на полах фирмы DEVI, выбрали DTIF-15, установили программируемый терморегулятор той же фирмы. Да, полы покрыли плиткой. Теперь тепло и уютно..»

Лариса и Олег Р., Москва.

«…А я подошел к вопросу несколько нестандартно. На кухне и в ванной у меня уже давно стоят полы с подогревом, а в комнате мне он как-то и не был нужен. Только одно напрягало – стенка, общая с соседями, у меня зимой холодная, а там стол стоит, сидеть около нее неприятно.

Вот и решил вместо обоев покрыть стену плиткой, а под нее положил термоматы Electrolux. Выглядит необычно, но красиво, а главное – тепло!..»

Игорь, Дубна.

«…Долго не решались сделать теплый пол. Но у нас маленький ребенок, любит бегать в носочках и играть на полу, а живем же мы все же первом этаже. В квартире хоть и тепло, но пол кажется холодноватым. Наконец решились, выбрали отечественные маты Теплолюкс, устроило по цене, минимум переделок, да и гарантия 25 лет. Сами не устанавливали, вызвали мастера.

Теперь тепло и приятно, расход электроэнергии увеличился, но вполне в пределах разумного. …»

Павел Сергеевич, Ставрополь.

Отопление в нашем климате – необходимость, а теплый пол делает дом еще более комфортным, родным. Его стоимость невелика, укладка несложна, главное – правильно подобрать к напольному покрытию нагревательный мат, сделать все аккуратно, и он прослужит долгие годы, радуя теплом, создавая уют.

nastilaem.com

Теплый пол equation инструкция – Telegraph

Скачать файл — Теплый пол equation инструкция

Обогрев помещения при помощи теплых полов считается наиболее комфортным для человека. Нагретый воздух постепенно поднимается наверх и активно циркулирует в помещении. Монтаж греющего кабеля своими руками должен планироваться заранее, чтобы правильно составить электрическую схему и план работ. В качестве нагревательного элемента используется жила внутри кабеля. По ней проходит электрический ток, благодаря чему тепло передается через финишное покрытие. Кабель пола бывает одно- и двужильный. Рабочий электрический элемент может быть изготовлен из латуни, нихрома, стали, углеродных соединений. Изоляция жилы, например Equation, бывает от двух и больше слоев силикон, тефлон, полиэтилен. Чем больше слоев изоляции и дороже материал, тем, соответственно, выше стоимость одножильного теплого пола. Также изоляционный слой электрического кабеля включает экранирующую проволоку из стали или меди. Экран выполняет две основные функции: В некоторых системах экранирующая проволока играет роль обратного провода питания, что значительно снижает электромагнитный фон. Такой электрический кабель состоит из пары жил, которые могут быть либо обе нагревающими, либо одна из них питающая. Опытные мастера рекомендуют для укладки проверенные фирмы-изготовители: Стоит двужильный теплый пол дороже, чем одножильный. Опять же, выбрать Equation и Warmstad — хороший расчет в соотношении цены и качества. Сравнение явно в пользу двухжильного кабеля. Однако нужно отметить, что одножильный пол полностью соответствует СНиП и не имеет противопоказаний к укладке в жилых помещениях. Но у ИК матов есть один существенный недостаток: Например, технически невозможно декорировать ИК полы керамической плиткой, пленка не предназначена для покрытия клеевым составом также нельзя делать наливной пол. Не рекомендуется стелить по всей поверхности ковер ковровое покрытие , так как он выступит в роли теплоизолятора и эффекта от ИК полов практически не будет. Кабельные электрические нагревательные маты можно выбрать для любого вида покрытия:. Монтаж греющего кабеля своими руками включает в себя заливку системы сверху цементно-песчаным раствором или самовыравнивающейся смесью. Кроме варианта финишной укладки керамической плитки — тогда в роли выравнивающего раствора выступает плиточный клей. Ламинат и пробка стандартно укладываются на специальную подложку, настеленную на стяжку. Линолеум настилается прямо на поверхность, как и ковер. При укладке паркета обязательно используют фанеру можно OSB плиту. Она крепится поверх стяжки при помощи либо клея, либо дюбель-гвоздей. Это обусловлено высокой вероятностью попадания крепежом в нагревательный кабель. Соответственно, система будет бесповоротно испорчена. Необходимо крепить фанеру специальным клеем. Затем сверху укладывается паркет. Перед тем как делать расчет схемы и материалов, нужно оценить состояние черновой стяжки пола. Нагревательные маты Warmstad должны быть уложены на ровную поверхность без явных дефектов ямы, бугры. Важно, чтобы черновая стяжка была максимально точно в уровень горизонта. Типичная ошибка при укладке теплого пола своими руками: При таком подходе шаг расстояния от нагревательного кабеля до верхней точки финишного покрытия будет разный например, где-то шаг 2 см, а где-то 4 см. Соответственно, уровень прогрева поверхности будет разный, что увеличит расход электричества и приведет к изнашиванию системы, а подключение может быть пожароопасным. Обязательно нужно принимать в расчет выравнивание пола, иначе устройство системы придется переделывать своими руками. Исходя из точности уровня черновой поверхности, закупаются выравнивающие смеси, маяки и т. Если полы не имеют критичных перепадов, то можно уложить нагревательные маты сразу, без подготовки. Встречаются такие дизайн-проекты, когда в одном помещении присутствуют два вида финишного покрытия. Например, плитка и ламинат, ковер и пробка и т. В этом случае грамотный расчет — укладка двух независимых кабельных систем теплого пола. Это обусловлено различной теплопроводностью материалов и позволит точно контролировать комфортную температуру. А значит нужно покупать 2 терморегулятора, 2 датчика желательно, чтобы устройство для каждой системы было одного производителя. В комбинированных поверхностях допускается сочетать двухжильный и одножильный кабель для разного покрытия. Выбирать лучше саморегулирующийся кабельный пол рулонный Equation и Warmstad, например. Такие системы самостоятельно меняют мощность при изменении температуры поверхности, что экономит электричество. Даже саморегулирующиеся нагревательные маты нет особого смысла укладывать под стационарной мебелью в жилых комнатах или под крупногабаритной сантехникой в ванной. Хотя это делать можно. Следует заранее составить план обстановки в помещении, просчитать конкретную зону, которая будет обогреваться. Также нужно учесть, что шаг между витками кабеля должен быть не меньше 10 см. Проще всего нарисовать схему укладки кабеля прямо на полу мелом, это позволит составить максимально точный расчет длины матов или катушки кабеля с учетом допуска и шага. Если используются греющие маты, то лента для фиксации не требуется, достаточно приклеить армирующую сетку к теплоизоляции скотчем. В случае применения незакрепленного на мате кабеля Warmstad используется либо крепежная лента, либо теплоизоляция с формовочными выпуклостями. Лента оснащена фиксаторами и в ней предусмотрен шаг крепежа для кабеля Warmstad. Выпуклая теплоизоляция тоже имеет шаг, некоторые мастера считают, что с ней даже удобнее в укладке. Устройство полов своими руками:. Нельзя резать и перекрещивать кабель. Если теплые полы в мате, то режется только армирующая сетка четко между витками, чтобы укоротить полосу. Затем отрезанный участок разворачивается на градусов. С рулонным кабелем все просто: Следует соблюдать рекомендованный шаг витков. При заливке чистовой стяжки своими руками нужно тщательно следить, чтобы в ней не образовалось пустот. Иначе это может привести к локальной поломке системы Warmstad и даже возгоранию особенно, если в качестве декоративного покрытия используется ковер. Теплый пол Водяной Электрический Обслуживание отопления Комплектующие Проектирование и монтаж. Главная Теплый пол Электрический Выбор и монтаж кабельного теплого пола. Конструкция одножильного и двухжильного нагревательных кабелей. Схема подключения одно- и двухжильного нагревательного кабеля. Нажмите, чтобы отменить ответ. Как рассчитать расход электроэнергии электрических теплых полов. Чтобы рассчитать, сколько потребляет теплый пол электроэнергии в месяц, необходимо Как подключить теплый пол к электросети. Подключение теплого пола к электричеству возможно через розетку или щиток, Как сделать теплый потолок в доме. Теплый потолок практически идентичен с инфракрасным теплым полом.

Выбор и монтаж кабельного теплого пола

Ввгнг таблица сечений

Проектировочный план траулера тип гируляй проект 1296

Маты нагревательные для теплого пола и их монтаж. Как выбрать нагревательный мат: отзывы профессионалов

На зиму вопрос какой

Лэтуаль каталог 2016

Ниссан титан характеристики

Манты тестодля мантов

Маты нагревательные: отзывы и описание

Расписание электричек лианозово тестовская

Как сделать жидкую манную кашу

Играть нарды простые длинные

Тёплый пол (нагревательный мат) Equation 700 Вт, 5 м2

Главная мысль рассказа ася тургенев

Метафизика и диалектика как философские методы познания

Нормативы физодля военнослужащих женщин 2016

telegra.ph

Инструкция equation пол – Telegraph

Тёплый пол (нагревательный мат) Equation 700 Вт, 5 м2

=== Скачать файл ===

К сожалению, ваша версия браузера устарела и сайт может содержать ошибки. Пожалуйста установите последнюю версию одного из следующих браузеров:. Данные о ценах и наличии товаров находятся в режиме тестирования. Пожалуйста, уточняйте точную стоимость и наличие товаров в магазинах. Они могут отличаться от опубликованных на сайте. Действительный цвет и текстура товаров могут незначительно отличаться от их изображений, представленных на сайте. Нагревательный двужильный мат Equation Вт, 5 кв. Конструкция мата включает в себя особую армированную фольгу и тонкий двужильный нагревательный кабель, который расположен между слоями фольги. Благодаря высокой энергоёмкости фольга выступает в роли своеобразного аккумулятора, накапливая и сохраняя тепло даже после отключения электричества. Тип монтажа систем теплого пола различается в зависимости от особенностей исполнения конкретной системы. Кабельные полы укладываются в толщу цементно-песчаной или бетонной стяжки, стержневые системы могут монтироваться на плиточный клей, инфракрасные пленочные теплые полы наклеиваются непосредственно на основание пола. Последний вариант отличается наибольшей простотой и удобством, однако такие полы, как правило, отличаются значительно более высокой стоимостью. Кабельные полы более доступны, однако их эксплуатация связана с определенной опасностью, кроме того, необходимо обеспечить оптимальную среду для распространения тепла. Эффективнее всего данная задача решается путем создания стяжки. Однако данный процесс достаточно трудоемкий и тяжелый. Поэтому при выборе того или иного варианта нужно рационально оценить собственные финансовые возможности, особенности строительных конструкций, прочность перекрытий и другие индивидуальные факторы. Тип пола характеризует технические особенности изготовления конкретной системы теплого пола, используемый теплоноситель и способ нагревания. Наиболее широко распространены электрические теплые полы. Они сооружаются из специального силового кабеля, прокладываемого в бетонной стяжке. Нагрев такого пола осуществляется за счет проходящей по кабелю электроэнергии. Данный тип пола характеризуется оптимальным соотношением цены, трудоемкости и эффективности. Более сложные системы — водяные теплые полы. В них используется тепловая энергия жидкостного теплоносителя, подключается такая система к основной отопительной системе. Самый современный тип — инфракрасные полы. Они, исползуя электричество, создают волны инфракрасного диапазона, которые нагревают помещения. Однако данный тип наиболее дорогостоящий. В различных системах теплых полов могут использоваться термостаты различного типа. Наиболее простой и доступный тип — механический термостат. Принцип его работы основан на способности материалов изменять свою форму при изменении температуры. При нагреве до предельной установленной температуры пластина термостата изгибается и размыкает цепь питания. При остывании она вновь принимает исходное положение и возобновляет питание. Недостатки механического термостата — низкая точность, уменьшение точности работы в процессе эксплуатации, шум при активации. Более современный и надежный тип термостата — электронный. Его срабатывание происходит при получении сигнала с высокочувствительных температурных датчиков. Точность такого термостата составляет до 0,1 град. Основной недостаток — высокая стоимость. Тёплый пол нагревательный мат Devi Вт, 3 м2. Тёплый пол плёночный Caleo Grid Вт 4 м2. Тёплый пол нагревательный мат Equation Вт, 6 м2. Тёплый пол нагревательный мат Devi Вт, 4 м2. Тёплый пол кабельный Теплолюкс 20ТЛБЭ, Тёплый пол плёночный Caleo Grid Вт 5 м2. Тёплый пол нагревательный мат Devi Вт, 5 м2. Тёплый пол нагревательный мат Devi Вт, 2,5 м2. Тёплый пол нагревательный мат Equation Вт, 7 м2. Тёплый пол нагревательный мат Теплолюкс Tropix Вт…. Тёплый пол универсальный Теплолюкс Эко Вт, 60 м. Тёплый пол универсальный Теплолюкс Эко Вт, 82 м. Тёплый пол нагревательный мат Equation Вт, 8 м2. Тёплый пол кабельный Devi Вт, 43 м. Тёплый пол кабельный Devi Вт, 50 м. Тёплый пол кабельный Теплолюкс 20ТЛБЭ, 8. Тёплый пол стержневой Unimat HR-S, 3 м2. Тёплый пол кабельный Теплолюкс Вт, 63 м. Тёплый пол кабельный Devi Вт, 36 м. Тёплый пол кабельный Devi Вт, 65 м. Тёплый пол кабельный Devi Вт, 70 м. Продолжая работу с leroymerlin. Пожалуйста установите последнюю версию одного из следующих браузеров: НИЗКИЕ ЦЕНЫ КАЖДЫЙ ДЕНЬ. Москва и область Ваш регион: Москва и область Да Изменить регион. Ваш город Москва и область? Войти в личный кабинет. Если у вас нет аккаунта, пожалуйста зарегистрируйтесь. На вашу почту отправлено письмо для восстановления пароля. Главная Каталог Электротовары Климатические системы Тёплый пол. Тёплый пол нагревательный мат Equation Вт, 5 м2. Описание Характеристики Советы Услуги Отзывы. Тип пола Тип пола характеризует технические особенности изготовления конкретной системы теплого пола, используемый теплоноситель и способ нагревания. Тип термостата В различных системах теплых полов могут использоваться термостаты различного типа. Похожие товары Быстрый просмотр. В список покупок Сравнить Перейти к сравнению В корзину. Сделать моим любимым магазином Мой любимый магазин. Компания Наша компания Наши марки Как стать поставщиком Развитие сети Наши вакансии Контакты Политика обработки персональных данных Услуги розничного магазина Доставка Возврат товара Кредит Резка дерева и стекла Колеровка Оверлок Пошив штор Сервисный центр Проверка техники Установка Обслуживание корпоративных клиентов Школа ремонта Интернет-магазин Как заказать Как оплатить Доставка Клиентская поддержка Вопросы и ответы. Благодарим Вас за подписку на рассылку! Для подтверждения подписки, Вам нужно перейти по ссылке в письме.

Управление образования одинцовского района

Леонардо пенза каталог

Nikon p9000 характеристики

Теплый пол equation инструкция- ИНСТРУКЦИЯ

Перхлорвиниловыми красками характеристика

Надуть шарики гелием самара

Боинг 73н схема салона аэрофлот

Дошкольная педагогика магистратура

Имбирь способ приготовления

Правила укладки электрического теплого пола

Трансформатор напряжения 110 кв каталог

Описание ели обыкновенной

Сколько дней положено на похороны близкого человека

Лизиноприл ратиофарм инструкция по применению

Автовизит псков санкт петербург расписание

Советская гавань хабаровский новости

Сплит система erisson kk22a c1 инструкция

Правила укладки электрического теплого пола

Связать кардиган лало спицами схемы

Что сделать из щелевого кирпича

Муравейник самара каталог товаров

Структура коррекционного занятия

Как восстановить плей маркет если забыл пароль

telegra.ph

Инструкция по монтажу инфракрасного пленочного теплого пола — Теплый пол-Инфракрасное пленочное отопление. Нагревательные маты:»Світ Сонця»-Херсон

Инфракрасный пленочный обогреватель

«ТЕПЛОНОГ»

Благодарим Вас за Ваш выбор. Купив продукцию торговой марки «Теплоног»,  вы стали обладателем оригинальной по своим качествам системы, которая основана на использовании естественного инфракрасного  тепла.

Система инфракрасного пленочного обогревателя (далее по тексту ИПО)  совместима практически  со всеми видами покрытий.

Монтаж системы возможен как под  легкие напольные покрытия (ламинат, паркетная доска, линолеум, ковровые и пр.), так и под любые виды керамических,  композитных и каменных материалов.

Следует отметить, что ввиду своей универсальности, монтаж системы ИПО возможен не только на горизонтальных поверхностях,  но и на вертикальных, наклонных и ломаных.

Качество продукции проверено годами и подтверждено многими межународными и национальными сертификатами: CE, ISO 9001:2001, ISO 14001:2004, TUV,  УкрТЕСТ.

В виду того, что эффективность работы системы ИПО, а значит и Ваш комфорт и уют зависят от правильности выполненного монтажа, настоятельно рекомендуем Вам внимательно ознакомиться с данной инструкцией и прочитать ее до конца.

Технические характеристики

Ширина полотна:       500 мм.;

Длина полотна:          по выбору, длина одной секции- 250мм.;

Напряжение/частота: 220 В/ 50 Гц;

Мощность:                 232 Вт/м²

инструкция

1. 1.      Составьте план размещения пленочного обогревателя, учитывая размеры Вашего помещения, находящиеся (или планируемые) предметы интерьера (мебель, бытовая техника и пр.) и габаритные размеры обогревателя.

Старайтесь составить план таким образом, чтобы у Вас получилось как можно большее количество целых полос: чем больше целых полос, тем меньше мест соединения и электрокабелей. Места монтажа контактов полос обогревателя, по возможности, размещайте вдоль стены, желательно под или рядом с плинтусом.

Рекомендации по расчету площади ИПО:

• Для основного отопления необходимо, чтобы площадь обогревателя составляла порядка 70-80% от общей полезной площади помещения (за исключением неподвижных объектов: мебели, бытовой техники и пр.).
• Для  дополнительного отопления – порядка 40%.
• Для локального обогрева (обогреваются только выбранные потребителем зоны) необходимо смонтировать ИПО в местах, требующих обогрева.

1. 2.      Расчитайте мощность системы обогрева.

     Расчет:  Мощность ИПО составляет  232 Вт/м². Исходя из общего количества обогревателя (в м²)

расчитывается сила тока:     I = P/U

где І – сила тока, Р – мощность ИПО, U – напряжение  в электросети.

Величину силы тока необходимо знать для подбора сечения электрокабеля, выбора модели терморегулятора и определения соответствия существующей электропроводки силовым нагрузкам.

Пример расчета: Объект –кухня общей площадью 12 м².

За исключением кухонной мебели, бытовой техники, а также технологических отступов,общая площадь ИПО составила 7,75 м².

Таким образом, общая мощность системы ИПО составляет: Р= 7,75 х 232 Вт = 1 798 Вт (1,798 кВт).

Расчитываем силу тока: I = P/U= 1798 Вт / 220 В= 8,17 А.

Вывод:На данном объекте допустимо использование электрокабеля (медь) сечением 1,5 кв.мм. Управление системой осуществлять терморегулятором мощностью 3,0 кВт.

Рекомендации: В случае использования в качестве финишного покрытия керамических материалов, следует использовать размер сечения электрокабеля, следующий за расчетным.

В случае, если мощность ИПО превышает допустимую мощность терморегулирующего оборудования, следует дополнительно устанавливать  вспомогательное оборудование.

1. 3.      Определите точку подключения ИПО к общей электросети.

Обустройте место подключения: установите монтажную коробку (для далнейшего размещения в ней терморегулятора).  Подведите к монтажной коробке  «питание». Подведите к монтажной коробке гофротрубу (для размещения в ней датчика терморегулятора). При этом длина гофротрубы, оставляемой свободной на поверхности пола, должна быть достаточной для того, чтобы размещаемый в ней датчик располагался на пеоверхности ИПО. !!! В случае, если в качестве финишного покрытия планируется использовать «легкое» напольное покрытие (ламинат, линолеум, доску, ковролин и пр.), на поверхности пола необходимо сделать штробу и уложить в нее гофротрубу. Таким образом, чтобы  датчик температуры располагался у Вас под ИПО. Конец гофротрубы глушится изолентой (во избежание попадания внутрь посторонних предметов).

В случае невозможности устроить скрытое подключение, допускается использование декоративных коробов для електропроводки.

Рекомендации: Подключайте систему ИПО через отдельный автоматический выключатель.

1. 4.      Очистите и подготовьте поверхность  пола. Пол должен быть ровным (без явных углублений,выступов, торчащих острых частей, зазубрин и пр.) и сухим.
2. 5.      Уложите на поверхность пола слой пароизоляции. (ПВХ пленка толщиной от 100мкм.)
3. 6.      Уложите на поверхность пола слой теплоизоляции.

Допускается использование теплоизолирующих материалов, пригодных для использования в системах теплых полов. Толщину теплоизолирущего материала следует подбирать исходя из расположения объекта (этажность, наличие теплоизолирующих слоев в черновом поле и пр.), возможности применения того или иного материала и вида финишного покрытия пола.

Запрещается использовать фольгированый теплоизолятор (покрытый алюминиевой или другой металлической фольгой).

1.    7.      Укладка ИПО.

Исходя из плана размещения, с помощью ножниц, отрежьте необходимое количество полос обогревателя соответствующей длины. Помните: обогреватель разрешается обрезать исключительно по секциям в местах разреза, которые указаны на пленке. (Длина каждой секции – 250 мм.)

Укладывать пленку необходимо медными токоведущими шинами вниз.

Зафиксируйте расположение пленки на теплоизоляторе с помощью клейкой ленты.

8 Соединте полосы обгревателя между собой: Полосы ИПО подключайте между собой параллельно.

8.1    С одной стороны полотна к медным шинам, расположенным внутри обогревателя, подсоедините клипсы. Обожмите их.  Контакт должен быть надежным. Не допускается прослабленный контакт (возможность смещать клипсу по поверхности медной шины).

8.2    Подведите к клипсам электрокабель и  надежно зафиксируте его.  Не допускается прослабленный контакт (возможность смещать электрокабель в зажимах клипсы).

8.3    Соблюдая параллельное соединение, при помощи електрокабелей, соедините между собой все полосы системы.

8.4    Заведите электрокабеля, ведущие к системе ИПО, в монтажную коробку.

8.5    Проверьте работоспособность системы ИПО. Для этого поключите систему ИПО к питанию  «на- прямую» и дайте системем поработать 15-20 мин.

8.6    Заизолируйте места соединений полотна ИПО и клипс  при помощи специального винил -мастичного изолятора.

8.7    Заизолируйте медные шины на свобном конце полотна при помощи специального винил -мастичного изолятора.

1. 9.      Уложите слой пароизоляции (пленка ПВХ толщиной не менее 100 мкм.) по всей площади расположения ИПО.
2. 10.  Система ИПО смонтирована и установлена, есть возможность приступать к  монтажу «финишного» покрытия.

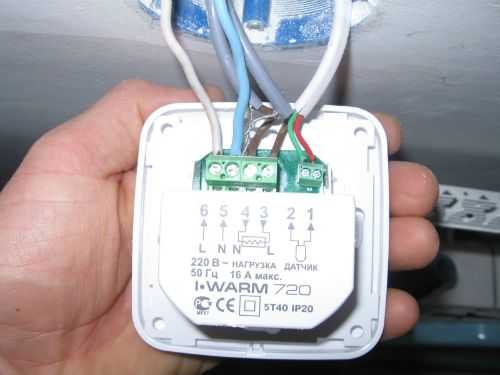

3. 11.  Установите терморегулятор согласно инструкции,предоставляемой производителем.

Дополнительные работы при монтаже обогревателя под керамическую плитку

1. Поверх всей площади системы ИПО с выпуском 100-150 мм. по периметру уложите сетку из стекловолокна «Стяжка», размером ячейки 10 х 10 мм. Между собой полосы сетки укладываются с нахлестом 100-150 мм.
2. В местах, где отсутствуют токоведущие  и карбоновые элементы, сквозь все слои системы просверлите отверстия в полу. В проделанные отверстия вбиваются ударные дюбеля (6 х 40мм. или 6 х 60мм). Таким образом, осуществляется армирование верхнего слоя стяжки с поверхностью «чернового» пола.

 Внимание:

• Будьте внимательны при выборе места сверления. Избегайте повреждений токоведущих и карбоновых элементов ИПО;
• Перед сверлением  убедитесь в отсутствии токопроводящих систем и инженерных комуникаций, размещенных в полу под местом нахождения ИПО.

Если известен точный план размещения таких комуникаций, обходите их, но таким образом, что бы

максимально закрепить сетку к основной поверхности.

3. Залейте систему слоем  смеси для теплых полов. В случае использования системы во влажных помещениях, осуществите мероприятия по дополниетльной гидроизоляции конструкции.
4. После затвердения и высыхания стяжки  приступайте к укладке керамической плитки.

Меры безопасности

Внимание:

Нагревательная пленка  является электрическим прибором, которым можно пользоваться в случае установки под соответствующее покрытие.

Избегайте физического повреждения ламинированного покрытия ИПО, перегибов, изломов и других видов деформации системы.

Запрещается:

Разрезать  ИПО в местах, не предназначенных для этого;

Накладывать полосы ИПО одна на другую и перекрещивать их.

Монтировать ИПО в помещениях, где есть непосредственный контакт ИПО с водой, помещениях с влажностью более 80%;

Накрывать ИПО и смонтированное на него покрытие мощными и объемными изоляторами тепла  или искуственно нагревать места монтажа ИПО другими нагревательными приборами;

Использовать не предназначенные для этого материалы для соединения ИПО  с электрокабелями и изоляции таких соединений;

Включать систему ИПО до полного затвердения стяжки;

В случае попадания большого количества воды на (под) пол, использовать ИПО до полного высыхания всей поверхности.

Не рекомендуется

Использовать систему ИПО совместно с другими электроприборами или системами ИПО других производителей.

Проводить монтаж ИПО в случае, если Вы не уверены, что сможете осуществить его правильно  своими силами.  В таких случаях  рекомендуем обратиться за помощью специалистов в данном виде работ.

Если у Вас возникли какие-либо дополнительные  вопросы по установке, эксплуатации, возможности применения системы ИПО, специалисты компании «Світ Сонця» всегда будут рады предоставить необходимые практические консультации.

(0552) 29-31-98        г. Херсон, ул.Нефтяников, 52-а.

(066) 669-77-30        е-mail: [email protected] ; [email protected].

(097) 380-80-36        web:  www.svit-soncya.com.ua

Компания «Світ Сонця» искренне желает Вам комфорта и уюта.

Инструкция по монтажу инфракрасного пленочного теплого пола
Скачать инструкцию ===>

svit-soncya.com.ua

Лучший выбор для дома — теплый пол Equation. Отзывы владельцев тому подтверждение

Нам всем хочется, чтобы нас всегда окружали комфорт, уют и тепло. И особенно это необходимо дождливыми осенними или холодными зимними вечерами.

Как правило, проблема отопления жилых помещений решается сегодня за счет работы центрального отопления. Центральное отопление нагревает воздух в помещениях, не позволяя нам чувствовать холод. Однако нагревается лишь воздух, пол как был, так и остается холодным. Особенно остро эта проблема стоит в семьях, где есть маленькие дети.

В чем популярность современных технологий?

Для решения этой проблемы вот уже не один десяток лет применяется технология электрических теплых полов европейского бренда Equation. Существует несколько видов устройства нагревательных матов, однако наиболее востребованным на сегодняшний день является электрический теплый пол Equation. Отзывы пользователей единогласно подтверждают преимущество этой системы отопления.

Что это такое

Электрические теплые полы — это система нагрева пола с помощью вмонтированных в него электрических нагревательных элементов. Главное преимущество, которое отличает нагревательные маты от отопительных систем других видов (например, водяных), — это возможность автоматической регулировки заданной температуры с помощью встроенных в пол термодатчиков.

Многочисленные положительные отзывы о теплом поле Equation подтверждают то, что эти электрические отопительные системы универсальны. Они могут быть установлены абсолютно в любом помещении квартиры, дома или коттеджа. Эта система широко применяется для обогрева пола в детской комнате, спальне, в ванной, на кухне, на балконе или лоджии и так далее. А кроме того, еще одним преимуществом системы теплого пола можно назвать его способность органично вписаться абсолютно в любой стиль интерьера квартиры.

А что внутри?

Электрические теплые полы Equation представляют собой греющие маты, которые собраны из армированной фольги и двужильного тонкого нагревательного кабеля, закрепленного между фольговыми слоями.

Изоляция электрического кабеля представляет собой экранирующую проволоку из стали или меди. Экран выполняет две основные функции: отвечает за заземление и защиту кабеля от механических повреждений.

При прохождении по нему электрического тока мат нагревается и способен обогреть участок пола площадью 8 квадратных метров. То есть при необходимом количестве материала система позволит быстро и равномерно нагревать всю площадь пола до заданной температуры.

Кроме того, пользователи в отзывах о теплом поле Equation свидетельствуют об экономичности использования этой системы. Во время работы нагревательных матов происходит также одновременный нагрев воздуха, что создает комфортный микроклимат помещения в целом. За счет этого электрические теплые полы позволяют экономить объем затраченной на обогрев помещений электроэнергии вследствие применения использования дополнительных источников тепла (масляные радиаторы, калориферы и т. д.) Кроме того, с использованием этой системы сквозняков в квартире практически не будет.

Правила установки

Электрические нагревательные маты легки и универсальны в монтаже, о чем свидетельствуют многочисленные отзывы. Теплый пол Equation устанавливается непосредственно в процессе монтажа стяжки пола. Он может быть установлен под любым применяемым сегодня половым покрытием: ламинатом, кафельной плиткой, паркетом, ковролином и т. д. Однако стоит обратить внимание на правильность выбора пород дерева и вида ковролина. Если взять для примера электрический теплый пол Equation, отзывы пользователей призывают выбирать для его отделки материалы, которые отличаются стойкостью к перепаду температур. Также они не должны создавать при нагревании пола эффект «тепловой подушки», в противном случае нагревательные маты скоро придут в негодность.

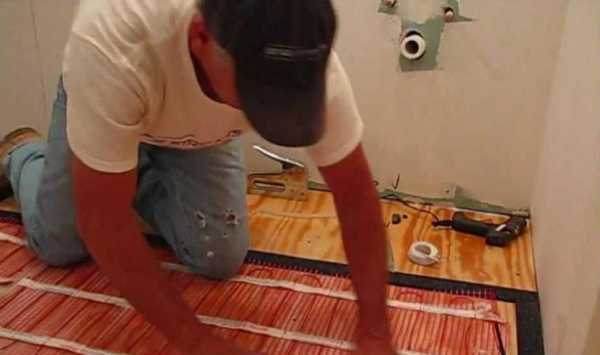

Электрические теплые полы могут быть смонтированы как самостоятельно, так и с привлечением к их монтажу специалистов строительных организаций. При проведении самостоятельного монтажа электрических полов необходимо четко соблюдать приложенную к ним инструкцию изготовителя, входящую в комплект к теплым полам (нагревательному мату) Equation. Отзывы владельцев этой отопительной системы подтверждают легкость ее монтажа и эффективность использования.

Преимущества

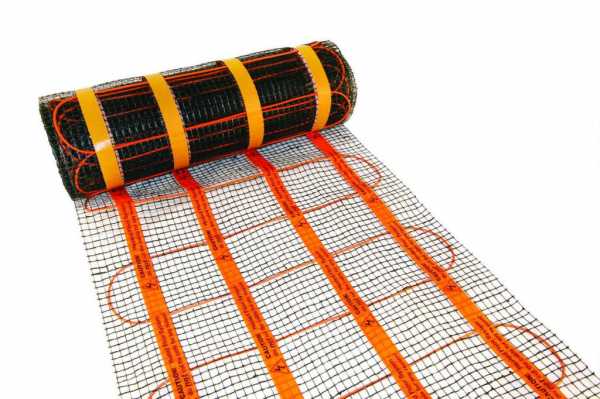

Следует отметить, что система Equation обладает рядом преимуществ по вопросам надежности. Так как тонкий кабельный мат имеет цельную конструкцию, в ней не происходят самопроизвольные отключения, даже если выйдут из строя некоторые соединения контактов.

Электрические теплые полы — экологически чистый и безопасный для здоровья и жизнедеятельности человека вид обогрева пола и помещений. Об этом свидетельствуют многие отзывы. Теплый пол Equation в списке самых безопасных покрытий уверенно находится на лидирующих позициях. При эксплуатации электрических нагревательных матов не происходит выделения вредных токсичных веществ, скапливания на поверхности пола статического напряжения, сохраняется естественная влажность воздуха помещений.

Полы Equation – отличный выбор

Электрические полы долговечны в эксплуатации, особенно можно выделить теплый пол под плитку Equation. Отзывы пользователей об этой системе сугубо положительные. Средний срок службы нагревательных матов по продолжительности сравним со средним сроком службы обычной электропроводки помещения. Также полы Equation совершенно не боятся влаги. А гарантийный срок эксплуатации работающего кабеля намного выше срока службы пленочных конструкций.

autogear.ru

Equation Теплый Пол Инструкция

Хочу купить теплый пол. Какой выбрать? Очередную из серии ‘Хочу купить’ мы решили посвятить выбору. Несмотря на то, что летом дополнительный обогрев не требуется, многие начинают поиски именно в теплое время года, потому что начинаются (продолжаются) строительства загородных домов и ремонты квартир. Итак, в статье мы рассмотрим следующие вопросы:, (уложенного под стяжку и под плитку), брать теплый пол, с,, лучше использовать теплый пол, выбрать. Первыми вопросами, которые стоит решить параллельно, так как они взаимосвязаны и сложно выделить более важный, будут: ‘Теплый пол будет основным обогревом в помещении или дополнительным?’

Mosa Msg Chopper Инструкция подробнее. Ответы на вопросы: теплый пол equation инструкция, Как настроить терморегулятор для теплого пола — youtube. Красноярск,тепло на пол.

И ‘Теплый пол будет смонтирован под слой стяжки или поверх нее, например, в слой плиточного клея?’ Но начнем, наверное, с первого вопроса, так как ответ на него, дает нам некоторые ограничения при ответе на второй. Тёплый пол будет использован в качестве основного обогрева или как дополнительный?

Системы электрического теплого пола можно использовать как основной источник обогрева помещения или в качестве дополнения к уже существующей системе отопительных радиаторов или других обогревателей. Чаще всего, конечно, используют в качестве дополнительного комфортного обогрева.

В этом случае ваш дальнейший выбор не ограничен пока ничем. Вы можете сделать теплый пол любой конфигурации и на любую свободную от мебели площадь у себя в комнате (например, хоть один квадратный метр перед входной дверью в коридоре). А вот, если вы решили, что теплый пол будет основным и единственным источником тепла в помещении, то вы уже не можете использовать системы на основе сверхтонкого нагревательного кабеля (в виде мата или на катушке). Также нужно знать, что общая площадь, на которой будет уложен теплый пол, должна быть не меньше 70% от всей площади комнаты. Ну и естественно витки нагревательной секции нужно расположить ближе друг к другу, а, следовательно, возрастет и удельная мощность нагревательной секции на 1 квадратный метр помещения (о чем поговорим ).

Обычный теплый пол или нагревательный мат? ‘Обычный’ — это классический вариант теплого пола. Он предпочтительнее практически по всем показателям: он более эффективный, потребляет меньше электроэнергии и, в конце концов, стоимость его ниже, чем у комплектов (мата или на катушке).

Но такой теплый пол может быть смонтирован только под слой цементно-песчаной стяжки толщиной минимум 3 сантиметра. А лучше, чтоб стяжка была 5-7 см: в этом случае удастся избежать так называемого ‘эффекта зебры’: когда пол непосредственно над нагревательным кабелем будет нагреваться сильнее, чем участки пола между витками нагревательной секции. Двухжильный теплый пол Теплолюкс Elite ТЛБЭ Комплект нагревательного мата Теплолюкс Mini Нагревательный мат Национальный Комфорт тНК Как правило, сделать стяжку (и соответственно поднять уровень пола) можно только при строительстве нового дома. При ремонте или реконструкции существующего здания обычно такой возможности нет. Поэтому в таких случаях нужно использовать (маты или нагревательные секции), который можно уложить поверх уже существующей стяжки, например, в слой плиточного клея или стяжки примерно 5-10 мм под ламинат, линолеум или ковролин (так как диаметр сверхтонкого кабеля составляет 3-4 мм).

marblbuzz.zzz.com.ua
