Подключение теплого пола к терморегулятору

Как подключить теплый пол к терморегулятору – схема подключения и описание операций

Если вы решили обустроить теплый пол, вам понадобится такое устройство, как терморегулятор. Он необходим для контроля температуры и своевременного включения-выключения системы. Подключение теплого пола к терморегулятору обязательно в случае укладки электрической и инфракрасной конструкции. Если пол водяной, то представленный элемент можно не использовать. Однако лучше это сделать, так как терморегулятор поможет вам установить комфортный температурный режим.

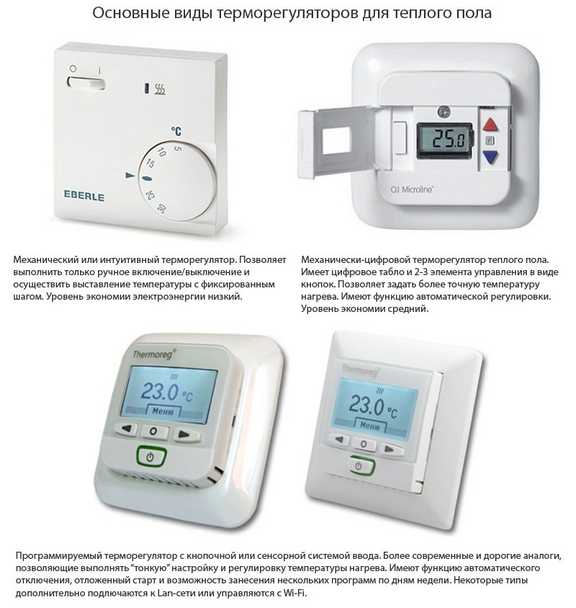

Разновидности терморегуляторов

Если вы хотите правильно подключить электрический пол к сети, необходимо не только правильно установить, но еще необходимо и правильно выбрать терморегулятор. Существует несколько типов устройств:

  • Простые. Они позволяют выставить только один параметр – температуру. Причем делается это механическим способом.
  • Сложные. Работают они благодаря программируемому управлению. На электронном табло отражаются все необходимые параметры.

Что касается способа установки, то в этом случае можно выделить такие терморегуляторы:

  1. Настенные, заглубленные внутрь стены.
  2. Накладные.

Конструкция и предназначение датчика

Если вы решили обустроить электрические полы, вам просто необходимо подключить к ним датчик, который будет измерять температуру нагрева пола. Он состоит из 2-х проводов, которые фиксируются между собой термопарой. Этот элемент способен менять сопротивление в зависимости от того, до какой температуры нагрелась пленка.

Датчики могут показывать температуру теплого пола или воздуха в помещении.

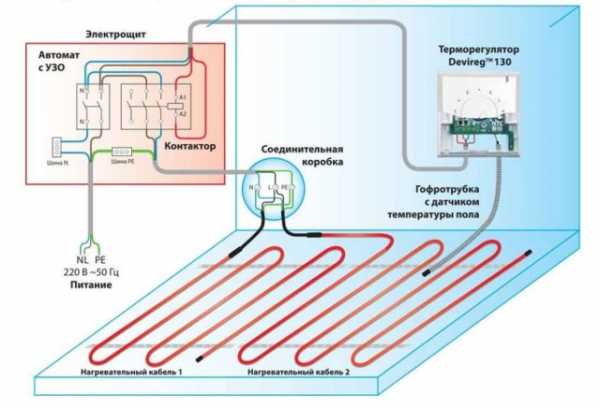

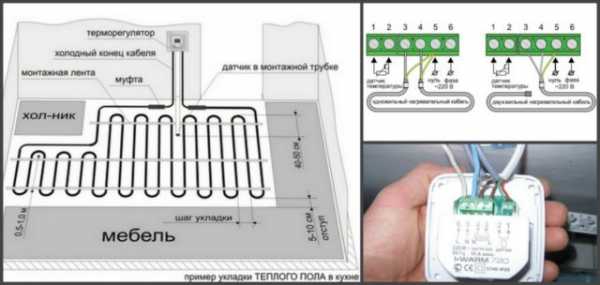

Подключение датчика и кабеля теплого пола к электрической сети (клик для увеличения)

Во втором случае датчик может находиться прямо в корпусе терморегулятора. Однако учтите, прежде чем выбрать представленный элемент, обязательно учитывайте наличие в помещении дополнительных средств обогрева. Если в комнате присутствуют батареи, то лучше отдать предпочтение тому датчику, который измеряет температуру теплого пола. В этом случае его показатели будут максимально точными.

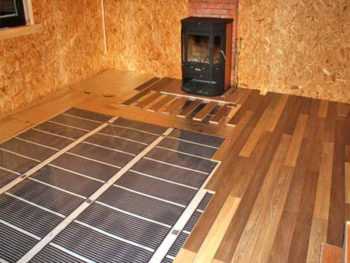

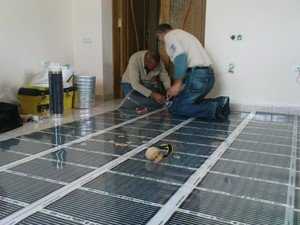

Некоторые особенности укладки ИК пленки

Правильно надо подключить не только регулятор. Важна сама укладка пленки. Она имеет определенные особенности:

  • Перекрывать нагревательные элементы плинтусами, мебелью или какими-либо декоративными материалами не стоит.
  • Лучше всего позиционировать панели по длине комнаты. Благодаря такому расположению вы сможете существенно уменьшить количество точек, к которым будет подключаться пленка.

  • Элементы нагрева нельзя укладывать слишком близко к силовым линиям. Минимальное расстояние между ними обычно составлять около 5 см.
  • Если в комнате присутствуют другие отопительные приборы, то они располагаются на расстоянии не менее 20 см от инфракрасных нагревательных элементов.

Особенности подключения электрической системы теплого пола

Итак, если вы уже определились с типом подогрева и смонтировали систему, можно приступить к ее подключению. Подключение теплого пола к терморегулятору в этом случае осуществляется так:

  1. Определение места расположения терморегулятора. Учтите, что сеть питания должна находиться неподалеку. Лучше, если у вас будет нарисована схема подключения теплого пола. Между розеткой и контроллером нужно расположить автоматический выключатель.
  2. Определение места размещения датчика. Если вы хотите сделать все правильно, то постарайтесь разместить его там, где он не будет закрыт мебелью. Только в этом случае вы сможете добиться от устройства точных показателей.
  3. Если вы укладываете инфракрасный электрический пол, то датчик обязательно расположите с изнаночной стороны пленки. Если вы монтируете кабель, то вам придется заливать его стяжкой. Она может испортить датчик, поэтому в этом случае его нужно защитить при помощи гофрированной трубки. Один ее конец будет размещаться в стяжке, а другой — выходить на поверхность. Это позволит достать датчик в случае необходимости.
  4. Разметка места установки терморегулятора. Если устройство будет встраиваться в стену, вам придется выдолбить для него подходящее отверстие. Накладное изделие прикручивается к основанию при помощи дюбелей с саморезами. Естественно, места для фиксаторов нужно предварительно отметить.

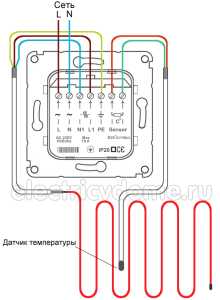

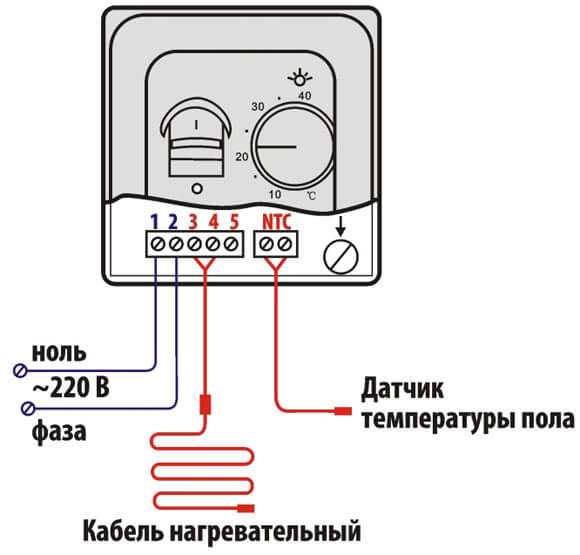

Электрическая схема подключения нагревательного кабеля к терморегулятору через контактор

  • Определение допустимой мощности регулятора и ее сопоставление с мощностью нагревательных элементов. Она должна быть не меньше той нагрузки, которая впоследствии будет подаваться на нагреватели.
  • Теперь подключите электрический пол к клеммам терморегулятора. Учтите, что при этом должны быть правильно подсоединены фазы. Клеммы следует обжать плоскогубцами. Для большей надежности соединения вы можете несильно простучать их молотком. Старайтесь хорошо заизолировать все соединения клемм с токопроводящими шинами.
  • Проверка устройства. Для начала следует установить самые маленькие температурные параметры на терморегуляторе. Далее, подключите теплый пол к сети питания. Теперь можно включить тумблер нагрева. Далее, следует медленно и плавно поменять температурное значение, увеличить его. После того, как система нагреется до заданной температуры, она должна отключиться. При этом вы услышите негромкий щелчок. Остается только зрительно проверить равномерность нагрева пола.
  • Особенности подключения водяного теплого пола

    Как видите, электрические напольные системы можно подсоединить довольно легко. А как же быть с водяным обогревом? Подключение теплого пола к терморегулятору в этом случае тоже оправдано, хотя и необязательно. Устройство управляет сервоприводом, от которого зависит поток теплоносителя в трубопроводе. То есть у вас появляется дополнительная возможность экономить.

    Итак, работа по подключению терморегулятора состоит из таких действий:

    • При обустройстве теплого водяного пола нужно учитывать высоту расположения датчика над полом. Она должна составлять около 1 метра. Запомните, для адекватного отражения температурных показателей необходимо располагать датчик вдалеке от каких-либо других обогревателей или батарей.
    • Соедините регулятор и датчик проводами.

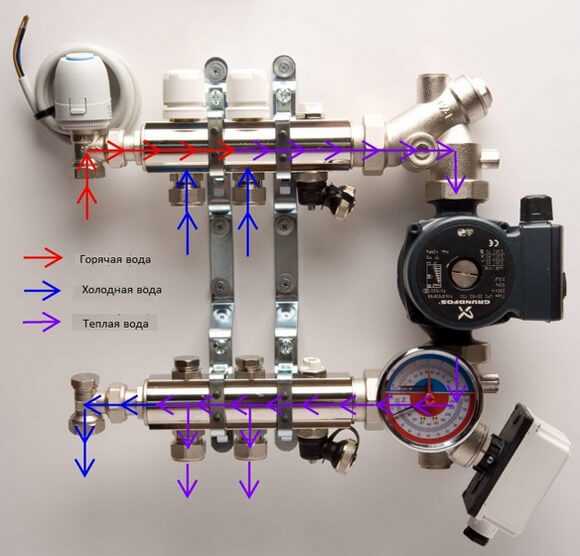

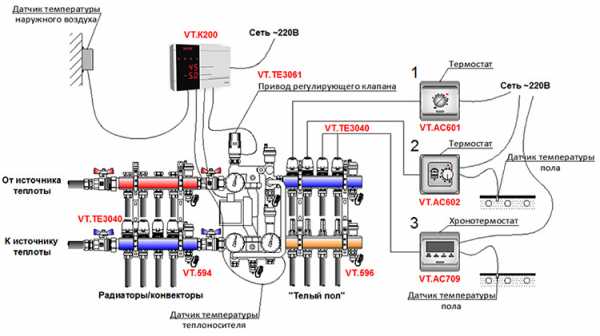

    Схема регулирования температуры в системе водяного напольного отопления

    • Далее, рядом с датчиком следует прикрепить обычный комнатный термометр.
    • На терморегуляторе выставьте необходимую температуру нагрева. На протяжении пары часов система должна поддерживать заданные параметры.

    Если вы все сделали правильно, то устройство будет регулировать работу обогрева без сбоев и проблем. Самостоятельное подключение терморегулятора нужно делать очень осторожно и внимательно. В случае неправильного соединения система обогрева пола будет работать неадекватно, и может быстро выйти из строя. Если вы не уверены в своих силах, лучше обратиться к специалистам. Оставляйте мнения, пожелания, дополнения к статье в комментариях!

    Материалы По Теме:

    Теплый электрический пол под плитку – о выборе системы и технологии монтажа

    Как подключить теплый пол к терморегулятору: фото и видео

    Разновидности

    Для электрических теплых полов характерен общий тип питания, однако они могут различаться по устройству нагревательных элементов. Чтобы понять, как правильно выполнить подключение этой системы, необходимо определиться с тем, какую разновидность системы вы будете устанавливать в своем жилище.

    В качестве нагревательной основы в теплых полах могут выступать:

    • кабель резистивного типа;
    • саморегулирующийся кабель;
    • тепловые маты;
    • нагревательная пленка;
    • карбоновые стержни.

    Для каждого из указанных вариантов существует своя схема, в соответствии с которой он должен подключаться.

    Выполняя установку кабельного пола, необходимо заранее определиться со схемой укладки и произвести необходимые расчеты. Это поможет избежать выделения избыточного количества тепла и исключить неравномерность нагрева поверхности пола.

    При покупке нагревательных матов или пленки ориентируются на рекомендации производителя, которые указаны на упаковке.

    Как подключить терморегулятор?

    Перед тем как приступать к подключению теплого пола, необходимо определить место, где будет производиться его установка.

    Установка термостата

    Этот прибор используется главным образом для управления системой, а также для поддержания в помещении необходимой температуры. Кроме этого, терморегулятор позволяет подключить к электрической сети нагревательные элементы системы обогрева. В магазинах терморегуляторы предлагаются в широком ассортименте. Есть как простые приборы механического типа, так и более совершенные электронные устройства.

    Терморегулятор, который имеет встроенный датчик, обеспечивает регистрацию температуры воздуха в помещении. Их установка производится на высоте не менее 1,5 м от поверхности пола. Для размещения выбирают такие места, где будет обеспечена защита от такого источника тепла, как прямые солнечные лучи.

    Перед тем как приступать подключение терморегулятора, необходимо решить вопрос, каким образом это будет производиться. Можно выполнить:

    • стационарное подключение от электрощита;
    • подключить при помощи стандартной электророзетки.

    Схемой снабжено большинство моделей терморегуляторов. На корпусе она обычно и изображается. Это позволяет облегчить процедуру подключения и выполнить её своими руками. не обращаясь к специалисту.

    Когда установка терморегулятора к распределительной коробке завершена, необходимо подвести фазу, а также устроить заземление. В стене следует проштробить канавку, в которой будут размещаться две пластиковые трубки. Одна из них используется для силовых кабелей, другая

    предназначена для проверки внутреннего датчика. который во время работы будет размещен под полом. Когда все работы по подключению терморегулятора будут завершены, можно переходить к монтажу и подключению электрического теплого пола.

    Как подключить кабельный теплый пол?

    Закончив с подключением терморегулятора, необходимо выровнять поверхность, а потом прикрепить ленту вдоль стены. Далее следует уложить теплоизоляционный слой. Монтаж кабеля можно осуществить на поверхности чернового пола при условии, что под ним располагается отапливаемое помещение. Перед тем как укладывать его, следует с коробки термостата протянуть силовые кабели.

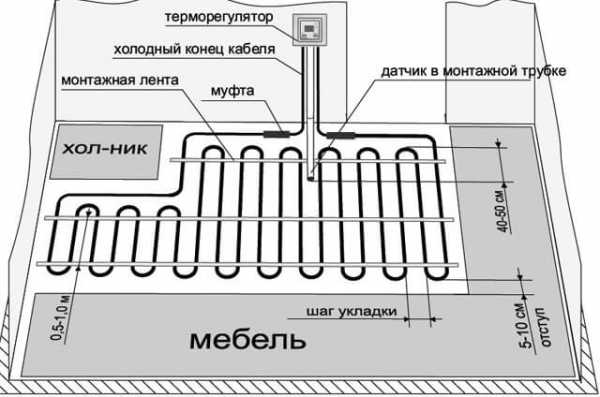

    Далее монтаж выполняется в соответствии со следующей схемой.

    1. Монтажную ленту необходимо разместить на поверхности чернового пола и слоя теплоизоляционного материала. Она необходима для надежной фиксации кабеля. Змейка является наиболее удобным способом укладки кабеля.
    2. Используя крепления монтажной ленты, можно равномерно расположить проводник. После того как раскладка кабеля будет завершена, необходимо установить датчик. Он помещается под пластиковую трубку. В завершение монтажа необходимо проверить качество работы. Для этого
      используем тестер
      и проверяем сопротивление кабеля. Оно должно соответствовать величине, указанной в паспорте. После этого можно переходить к этапу заливки стяжки.
    3. Приступать к подключению электрического теплого пола с терморегулятором необходимо после затвердевания стяжки. Когда цементно-песчаный раствор наберет необходимую прочность, следует присоединить провода питания от нагревательных секций датчика. К термостату подключается электропроводка, которая питает энергией систему. В качестве крепежных элементов используются винтовые зажимы. Этот этап является одним из самых сложных, поэтому для его выполнения лучше всего привлечь профессионалов.

    Подключение тепловых матов

    Если в своем жилище вы устраиваете теплый пол, основой которого выступают нагревательные маты, то с большими сложностями во время работы вы не столкнетесь. Принцип работы установки такой системы обогрева аналогичен кабельному теплому полу. Поэтому стоит подробнее остановиться на основных различиях во время работ.

    Тепловой мат представляет собой тонкий нагревательный кабель, который закреплен на термоустойчивой пленке. По той причине, что на ней шаг укладки уже задан, владельцу

    необходимо только определить площадь. на которой будет располагаться такая система. Также следует решить вопрос с ее мощностью.

    Перед тем как питание подключить к системе теплый пол, необходимо пленку с кабелем разложить на черновой поверхности пола. Далее она заливается тонким слоем стяжки или её можно залить слоем клея для плитки. Потом следует покрыть уложенную пленку слоем финишной отделки. Недопустимым является использование теплоизоляционного слоя. Его наличие приводит к перегреву системы, что сокращает срок его службы.

    В готовом виде такой теплый пол имеет толщину всего 2 см, поэтому для размещения датчика необходимо сделать выемку на поверхности пола.

    Если холодных концов не хватает для подключения системы обогрева к терморегулятору, то из мата необходимо вырезать части кабеля. Внутри стяжки следует расположить соединительную муфту. Поскольку разновидностью нагревательного кабеля является тепловой мат, поэтому в монтаже обеих систем имеются общие моменты.

    Различие состоит в том, что работа происходит быстрее и больших сложностей у владельца не возникает. Так как устройство таких систем обогрева не требует создания теплоизоляционного слоя. а сам слой стяжки достаточно тонкий, устройство такой системы обогрева является достаточно выгодным решением. Цена на него будет заметно ниже, поскольку при работах возникает экономия на материалах, а объем работ минимальный. Также плюсом такой системы является то, что она может быть установлена с терморегулятором в любых помещениях.

    Особенности подключения пленочной системы обогрева

    Теплый пол на основе нагревательной пленки является одной из относительно новых разновидностей теплых полов. Чтобы понять, как следует выполнять подключение теплого пола, необходимо получше познакомиться с особенностями этой системы. Она имеет в своем составе нагревательные элементы, которые запаяны в термостойкий материал, имеющий небольшую толщину. Медные проводники проходят по краям пленки. При монтаже системы они подключаются к электрической сети.

    Нюансы подключения

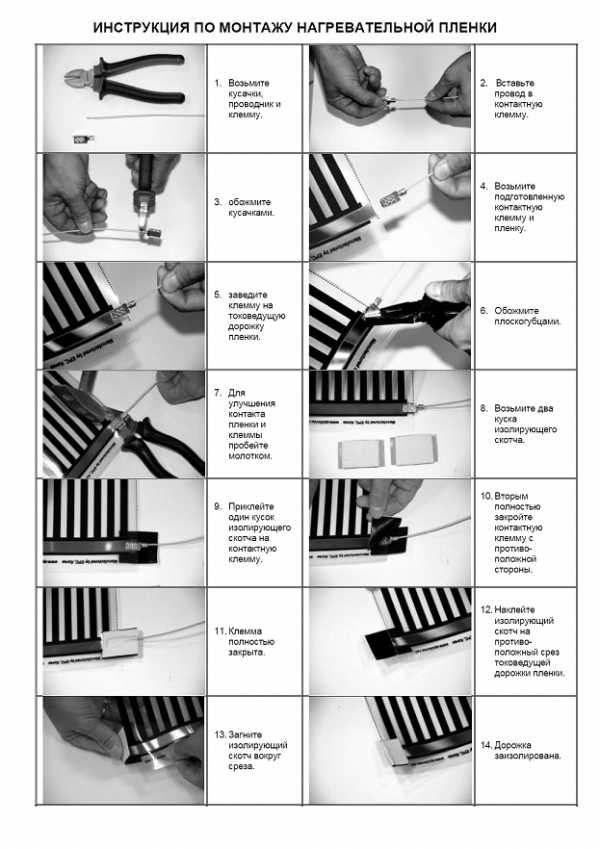

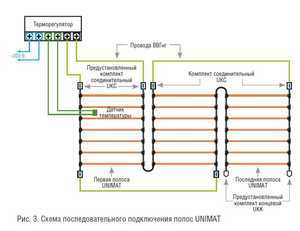

    Подключение теплого пленочного пола происходит по той же схеме, что и монтаж матов. Основное различие состоит не только в использовании подложки, которую необходимо разместить по всей поверхности утепления. В качестве подложки используют материал, имеющий покрытие с фольгированной пленкой.

    На этапе работ по укладке датчиков необходимо использовать пластиковую трубку, которую следует размещать в углублении, предварительно проделываемом в полу. Возможен и другой вариант укладки. Прибор закрепляется на поверхности пленки.

    Листы пленки следует разложить, а потом соединяются параллельно. Необходимо один провод пары присоединить к следующему листу. Другой же используют для подключения ИК теплого пола к термостату. Пленочный теплый пол является универсальной системой обогрева. поскольку он совместим с любым покрытием. Отлично он сочетается с ламинатом, а хуже всего с ковролином. В последнем случае использование ковролинового покрытия может привести к повреждению пленочного теплого пола по причине высокого давления на поверхность напольного покрытия.

    Электрический теплый пол — хорошее решение для обогрева жилища. Многие используют его в качестве основной системы отопления в своем доме или квартире. Также она может выступать в качестве резервного источника тепла. Приобрести теплый пол с терморегулятором можно в любом магазине. Работы по его монтажу можно выполнить своими руками. Если все сделать правильно в соответствии с инструкцией, то такая система обогрева обеспечит комфортную температуру и прослужит длительное время.

    • Автор: Дмитрий Сергеевич Кириллов

    Подключение теплого пола к терморегулятору (термостату)

    Немаловажную роль в строительстве и проектировании теплого пола играет терморегулятор – управляющий блок, который обрабатывает информацию, поступающую от температурных датчиков. В зависимости от выбранного режима работы он включает или отключает режим нагрева.

    Подключение теплого пола к терморегулятору

    Обязательность установки терморегулятора зависит от модификации вашего теплого пола. Если нагрев производится электричеством, то терморегулятор является обязательным элементом конструкции, а вот в водяном теплом поле его можно и не устанавливать. Однако для экономии теплоносителя и регулирования нагрева помещения при нескольких источниках тепла терморегулятор может устанавливаться и в системах теплого водяного пола.

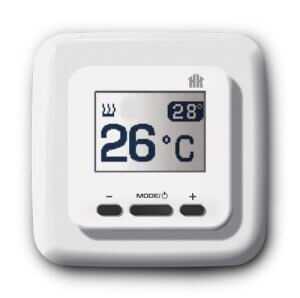

    Какие бывают терморегуляторы?

    В зависимости от внутренней электронной начинки терморегуляторы можно разделить на сложные, имеющие программируемое управление и простые, в которых устанавливается только один параметр — температура. В сложных приборах имеется электронный блок и табло, в простых установка желаемой температуры производится механическим способом.

    Также можно разделить терморегуляторы на типы по способу их установки. Как и обычные настенные выключатели они могут быть встраиваемыми и заглубляемыми в стены и накладными.

    Температурные датчики

    Для того, чтобы терморегулятор мог качественно выполнять свою работу к нему должна подводиться информация, собираемая температурными датчиками. Датчик представляет собой два провода, соединенные термопарой, которая меняет сопротивление в зависимости от степени нагрева.

    Температурные датчики для терморегулятора

    Температурные датчики могут снимать информацию как непосредственно с нагревательного элемента, так и замерять температуру воздуха в помещении. Как правило воздушные термодатчики крепятся непосредственно в корпусе терморегулятора и не требуют отдельного монтажа. Существуют терморегуляторы, которые принимают информацию одновременно от двух типов температурных датчиков.

    Измерять температуру непосредственно нагревательного элемента теплого пола или самого пола лучше всего в помещениях, имеющих дополнительные источники тепла, такие как кухни и ванные комнаты.

    Подключение электрического теплого пола к терморегулятору

    Нагревательные электрические элементы систем нагреваемых полов выполняются из ИК-пленки или из нагревательного кабеля. Монтаж таких систем довольно прост – они укладываются либо в толщу стяжки, либо на стяжку непосредственно под финишное напольное покрытие.

    Терморегулятор к таким полам подключается следующим образом:

    1. Определите в помещении место расположения терморегулятора. Учтите, что в непосредственной близости с ним должна находиться проводка электрической сети с напряжением 220 вольт. Между терморегулятором и электропроводкой необходимо предусмотреть место для размещения автоматического выключателя.
    2. При проектировании электрического пола также предусмотрите место для размещения температурного датчика. Как правило он располагается вблизи терморегулятора в месте, которое не заставлено предметами мебели.

    Схема подключение теплого пола

  • Если нагревательным элементом в вашей системе является ИК-пленка, то термодатчик необходимо установить с изнаночной стороны пленки.
  • Если нагревательным элементов в вашей системе теплого пола является греющийся кабель, укладываемый в толщу стяжки то температурный датчик нужно обезопасить от воздействия бетона. Для этого его необходимо разместить в гофрированной трубе вместе с нагревающим кабелем. Один конец трубы должен находиться в толще бетонной стяжки, а другой должен быть выведен к стене так, чтобы обеспечить возможность демонтажа и замены неисправного датчика.
  • После завершения монтажа теплого электрического пола на месте, выбранном для установки терморегулятора установите разметку. Если регулирующее устройство является встраиваемым, то в месте его установки выдолбите нишу. Если ваш терморегулятор накладной – то установите его на винты-саморезы на дюбеля.
  • Проведите сопоставление мощности нагревательного элемента вашего теплого пола с допущенной мощностью терморегулятора. Максимальная мощность терморегулятора должна быть не менее, чем нагрузка, подаваемая на нагревательные элементы.

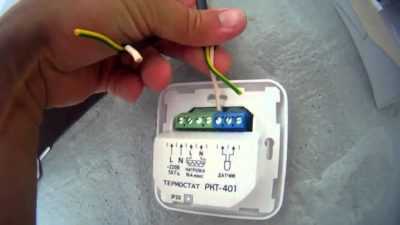

  • Проведите подключения проводки нагревательного элемента к клеммам терморегулятора. Обратите внимание на необходимость соблюдения подключаемых фаз. На большинстве электроприборов фаза может быть обозначена буквами «L» и «F», а нейтральный ноль – литерой «N». Также фазировка обозначается и цветом проводов – нулевой провод обычно окрашен в синий цвет, а провод фазы – в черный, белый или коричневый.

    Схема подключения терморегулятора — фото

    Затем проведите тестирование терморегулятора:

    1. Установите минимальное значение температуры на регуляторе,
    2. Подайте на него питание,
    3. Включите тумблер нагрева,
    4. Плавно поменяйте значение температурного режима, при включении нагревательных элементов должен быть слышан легкий щелчок.
    5. Визуально проверьте нагрев пола.

    Подключение теплого водяного пола к терморегулятору

    В водяных системах отопления терморегулятор управляет специальным сервоприводом, который регулирует поток теплоносителя в системе. Так и предназначенные для электрических полов они могут быть программируемыми и механическими. Температурные датчики в таких системах, как правило измеряют нагрев воздуха, так как жидкий теплоноситель отдает тепло атмосфере с некоторым запозданием.

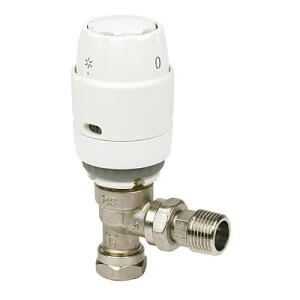

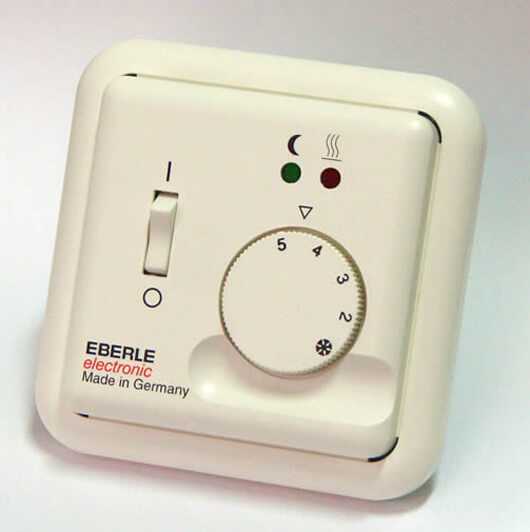

    Механический терморегулятор для теплого пола

    Таким образом выглядит простейший механический терморегулятор для системы водяного теплого пола.

    1. При создании теплого водяного пола температурный датчик устанавливается обычно на высоте около метра, можно разместить его в непосредственной близости с терморегулятором. Обратите внимание, чтобы рядом с датчиком не находилось дополнительных источников тепла.
    2. После установки датчика заведите провода от него к терморегулятору. Существуют датчики с передачей информации по радиоканалу – в этом случае необходимо добиться устойчивого прохождения сигнала.
    3. После запуска системы разместите рядом температурным датчиком обыкновенный термометр и выставьте на терморегуляторе определенную температуру нагрева. В течении нескольких часов система должна поддерживать температуру в стабильном состоянии.

    Помните, что монтаж электрических цепей в доме необходимо проводить при выключенном защитном автоматическом выключателе.

    Для того, чтобы более подробно ознакомиться с процедурой подключения теплого пола к терморегулятору – просмотрите видеоурок, представленный на нашем сайте.

    Видео инструкция — установка терморегулятора своими руками

    Читайте также:

    • Подключение терморегулятора к теплому полу
    • Терморегулятор для теплого пола
    • Cхема подключения теплого пола
    • Электрический тёплый пол под плитку своими руками

    Источники: http://polprofy.ru/teplyj-pol/montazh/podklyuchenie-teplogo-pola-k-termoregulyatoru.html, http://kotel.guru/radiatory/vybor/kak-podklyuchit-teplyy-pol-k-termoregulyatoru-foto-i-video.html, http://stroyvopros.net/pol/podklyuchenie-teplogo-pola-k-termoregulyatoru.html

  • pol-v-dome.ru

    схема подключения теплого пола к терморегулятору

    Если вы решили обустроить теплый пол, вам понадобится такое устройство, как терморегулятор. Он необходим для контроля температуры и своевременного включения-выключения системы. Подключение теплого пола к терморегулятору обязательно в случае укладки электрической и инфракрасной конструкции. Если пол водяной, то представленный элемент можно не использовать. Однако лучше это сделать, так как терморегулятор поможет вам установить комфортный температурный режим.

    Разновидности терморегуляторов

    Если вы хотите правильно подключить электрический пол к сети, необходимо не только правильно установить, но еще необходимо и правильно выбрать терморегулятор. Существует несколько типов устройств:

    • Простые. Они позволяют выставить только один параметр – температуру. Причем делается это механическим способом.
    • Сложные. Работают они благодаря программируемому управлению. На электронном табло отражаются все необходимые параметры.

    Что касается способа установки, то в этом случае можно выделить такие терморегуляторы:

    1. Настенные, заглубленные внутрь стены.
    2. Накладные.

    Конструкция и предназначение датчика

    Если вы решили обустроить электрические полы, вам просто необходимо подключить к ним датчик, который будет измерять температуру нагрева пола. Он состоит из 2-х проводов, которые фиксируются между собой термопарой. Этот элемент способен менять сопротивление в зависимости от того, до какой температуры нагрелась пленка.

     Датчики могут показывать температуру теплого пола или воздуха в помещении.

    Подключение датчика и кабеля теплого пола к электрической сети (клик для увеличения)

    Во втором случае датчик может находиться прямо в корпусе терморегулятора. Однако учтите, прежде чем выбрать представленный элемент, обязательно учитывайте наличие в помещении дополнительных средств обогрева. Если в комнате присутствуют батареи, то лучше отдать предпочтение тому датчику, который измеряет температуру теплого пола. В этом случае его показатели будут максимально точными.

    Некоторые особенности укладки ИК пленки

    Правильно надо подключить не только регулятор. Важна сама укладка пленки. Она имеет определенные особенности:

    • Перекрывать нагревательные элементы плинтусами, мебелью или какими-либо декоративными материалами не стоит.
    • Лучше всего позиционировать панели по длине комнаты. Благодаря такому расположению вы сможете существенно уменьшить количество точек, к которым будет подключаться пленка.
    • Элементы нагрева нельзя укладывать слишком близко к силовым линиям. Минимальное расстояние между ними обычно составлять около 5 см.
    • Если в комнате присутствуют другие отопительные приборы, то они располагаются на расстоянии не менее 20 см от инфракрасных нагревательных элементов.

    Особенности подключения электрической системы теплого пола

    Итак, если вы уже определились с типом подогрева и смонтировали систему, можно приступить к ее подключению. Подключение теплого пола к терморегулятору в этом случае осуществляется так:

    1. Определение места расположения терморегулятора. Учтите, что сеть питания должна находиться неподалеку. Лучше, если у вас будет нарисована схема подключения теплого пола. Между розеткой и контроллером нужно расположить автоматический выключатель.
    2. Определение места размещения датчика. Если вы хотите сделать все правильно, то постарайтесь разместить его там, где он не будет закрыт мебелью. Только в этом случае вы сможете добиться от устройства точных показателей.
    3. Если вы укладываете инфракрасный электрический пол, то датчик обязательно расположите с изнаночной стороны пленки. Если вы монтируете кабель, то вам придется заливать его стяжкой. Она может испортить датчик, поэтому в этом случае его нужно защитить при помощи гофрированной трубки. Один ее конец будет размещаться в стяжке, а другой — выходить на поверхность. Это позволит достать датчик в случае необходимости.
    4. Разметка места установки терморегулятора. Если устройство будет встраиваться в стену, вам придется выдолбить для него подходящее отверстие. Накладное изделие прикручивается к основанию при помощи дюбелей с саморезами. Естественно, места для фиксаторов нужно предварительно отметить.
    5. Определение допустимой мощности регулятора и ее сопоставление с мощностью нагревательных элементов. Она должна быть не меньше той нагрузки, которая впоследствии будет подаваться на нагреватели.
    6. Теперь подключите электрический пол к клеммам терморегулятора. Учтите, что при этом должны быть правильно подсоединены фазы. Клеммы следует обжать плоскогубцами. Для большей надежности соединения вы можете несильно простучать их молотком. Старайтесь хорошо заизолировать все соединения клемм с токопроводящими шинами.
    7. Проверка устройства. Для начала следует установить самые маленькие температурные параметры на терморегуляторе. Далее, подключите теплый пол к сети питания. Теперь можно включить тумблер нагрева. Далее, следует медленно и плавно поменять температурное значение, увеличить его. После того, как система нагреется до заданной температуры, она должна отключиться. При этом вы услышите негромкий щелчок. Остается только зрительно проверить равномерность нагрева пола.
    Электрическая схема подключения нагревательного кабеля к терморегулятору через контактор

    Особенности подключения водяного теплого пола

    Как видите, электрические напольные системы можно подсоединить довольно легко. А как же быть с водяным обогревом? Подключение теплого пола к терморегулятору в этом случае тоже оправдано, хотя и необязательно. Устройство управляет сервоприводом, от которого зависит поток теплоносителя в трубопроводе. То есть у вас появляется дополнительная возможность экономить.

    Итак, работа по подключению терморегулятора состоит из таких действий:

    • При обустройстве теплого водяного пола нужно учитывать высоту расположения датчика над полом. Она должна составлять около 1 метра. Запомните, для адекватного отражения температурных показателей необходимо располагать датчик вдалеке от каких-либо других обогревателей или батарей.
    • Соедините регулятор и датчик проводами.
    Схема регулирования температуры в системе водяного напольного отопления



    • Далее, рядом с датчиком следует прикрепить обычный комнатный термометр. На терморегуляторе выставьте необходимую температуру нагрева.
    • На протяжении пары часов система должна поддерживать заданные параметры.

    Если вы все сделали правильно, то устройство будет регулировать работу обогрева без сбоев и проблем. Самостоятельное подключение терморегулятора нужно делать очень осторожно и внимательно. В случае неправильного соединения система обогрева пола будет работать неадекватно, и может быстро выйти из строя. Если вы не уверены в своих силах, лучше обратиться к специалистам. Оставляйте мнения, пожелания, дополнения к статье в комментариях!

    Загрузка...

    delaydachu.ru

    Подключение терморегулятора к теплому полу: важные нюансы

    Содержание:

    1. Виды терморегуляторов
    2. Подключение электрического обогреваемого пола к регулятору
    3. Подключение системы водяного пола к терморегулятору

    Системы теплых полов в последнее время стали довольно распространенными. Они не только повышают комфорт, но и служат неплохим дополнением к основному отоплению. Для эффективной, но экономной работы теплого пола требуется установить терморегулятор, включающий или выключающий систему. Как он выглядит, можно посмотреть на фото.

    Подключение терморегулятора к теплому полу (водяному) не является обязательным, хотя его использование способствует более экономному расходу теплоносителя. Что же касается электрических и инфракрасных систем, то для их работы установка терморегулятора крайне необходима.

    Виды терморегуляторов


    Данные устройства бывают простыми и сложными. В простых механических приборах выставляется только один параметр – температура нагрева. Сложные имеют программное управление и электронный дисплей, с их помощью можно настраивать работу системы обогрева пола, например, включение и отключение в определенное время.

    Подключение регулятора теплого пола выполняют после установки системы. Он может быть встраиваемым (устанавливаемым в нишу в стене) или же накладным.

    Для нормальной работы терморегуляторов необходимо наличие специальных датчиков, от которых будет поступать информация о температуре пола. Датчик – это два провода, которые соединены термопарой, изменяющей свое сопротивление в зависимости от температуры нагрева.

    Термодатчики для теплого пола могут получать информацию с самой системы теплого пола или же измерять температуру воздуха в комнате. Воздушные датчики чаще всего находятся прямо в корпусе терморегулятора. Также существуют устройства, которые одновременно получают информацию от двух типов датчиков. Измерять температуру самого теплого пола лучше в помещениях, где находятся дополнительные источники тепла, например, в кухне и ванной комнате. Читайте также: "Как работает терморегулятор для водяного теплого пола – виды, правила установки".

    Подключение электрического обогреваемого пола к регулятору


    Нагревательные элементы могут быть представлены электрическими матами или инфракрасной пленкой. Устройство электрического теплого пола отличается простотой: он укладывается либо в толщу стяжки, либо на нее. Сверху настилается напольное покрытие. Что касается того, как подключить теплый пол к терморегулятору, то работы проводятся следующим образом.

    Перед устройством теплых полов выбирают место, где будет находиться терморегулятор. Рядом с ним должна быть электрическая сеть в 220 В. Между электросетью и терморегулятором необходимо оставить место для расположения автоматического выключателя.

    При создании электрического пола с обогревом нужно предусмотреть место и для термодатчика. Обычно его помещают возле терморегулятора. Недопустимо закрывать его мебелью.

    Если в качестве нагревательного элемента в системе теплого пола выступает инфракрасная пленка, то температурный датчик устанавливают с ее изнаночной стороны.

    В том случае, когда для нагрева пола используется электрический кабель, который укладывается в толщу стяжки, то температурный датчик удаляют от бетона, размещая его вместе с нагревательным кабелем для теплого пола внутри гофрированной трубы. В результате один конец трубы находится в толще стяжки, а другой выводится к стене таким образом, чтобы при необходимости можно было снять и заменить неисправный датчик, не снимая напольное покрытие.

    После окончания установки электрической системы на том месте, где будет установлен терморегулятор, наносят разметку. В этом поможет схема подключения регулятора теплого пола. Если прибор встраиваемый, то в месте его будущего расположения делают нишу (прочитайте также: "Схема подключения электрического теплого пола - варианты"). Для установки накладного устройства пользуются винтами-саморезами и дюбелями.
    Следует обратить внимание на то, чтобы мощности нагревательного элемента системы пола с обогревом и терморегулятора подходили друг к другу. Нагрузка, приходящаяся на нагревательный элемент, должна быть меньше максимальной мощности терморегулятора.

    Затем подключают проводку элемента к клеммам прибора. Обязательно нужно соблюдать порядок подключения фаз, в этом поможет схема подключения терморегулятора теплого пола. На большинстве устройств нейтральный ноль обозначается буквой «N», а фазы – «F» и «L». Помимо этого, фазы обозначаются и цветом проводов. Нулевой из них обычно имеет синий цвет, а провод фазы – белый, черный или коричневый. Читайте также: "Как сделать подключение теплого пола к терморегулятору – регулировка электрического подогрева пола".

    После подключения системы пола к терморегулятору проводят тестирование прибора:
    • устанавливают на устройстве минимальную температуру;
    • подают на термостат для теплого пола питание;
    • включают тумблер нагрева;
    • плавно изменяют температуру, при этом стоит обратить внимание на то, что когда включаются нагревательные элементы, должен быть щелчок;
    • проверяют нагрев пола.

    Программируемый термостат для теплого пола, смотрите на видео:


    Подключение системы водяного пола к терморегулятору


    Подключение теплого пола к терморегулятору в данном случае не является обязательным, но данное устройство позволяет сэкономить на теплоносителе. В водяных системах терморегулятор управляет потоком воды. Датчики для водяных полов, как и для электрических, бывают простыми и сложными (программируемыми). Термодатчики в водяных системах обычно измеряют температуру воздуха в помещении. Как выглядят такие устройства, можно увидеть на фото.
    При установке водяного теплого пола температурный датчик закрепляют на высоте около 100 сантиметров, его можно разместить рядом с терморегулятором. Но надо учитывать, что рядом с датчиком не должно быть дополнительных источников обогрева.

    После того, как он был установлен, от него проводят провода к терморегулятору. Можно купить датчики, к которым информация передается по радиоканалу, но в данном случае необходимо убедиться в хорошей проходимости сигнала.

    После того, как система теплого пола была запущена, нужно поместить рядом с термодатчиком обычный термометр и выставить на регуляторе требуемую температуру нагрева. Система теплого пола должна поддерживать стабильные показатели в течение нескольких часов. После тестирования теплого пола на нормальную работоспособность можно ими пользоваться. Терморегулятор дает возможность устанавливать требуемую температуру и тем самым экономить на теплоносителе.

    В том, как подключить регулятор теплого пола, нет ничего сложного. Но нужно в точности следовать инструкции и соблюдать схему выполнения этой работы. Кроме того, подключение необходимо производить при выключенном электричестве – этого требуют правила безопасности. В результате установки системы теплого пола уже через несколько часов будет заметно, насколько комфортнее стало в доме.

    teplospec.com

    Подключение терморегулятора к теплому полу

    Соединение теплого пола к терморегулятору происходит при помощи кабеля ПВ-3 сечением 2,5 мм². Один конец кабеля подключается к соответствующему контакту терморегулятора, а второй подсоединяется к медной шине при помощи специальных коннекторов.

    В нашем интернет-магазине вы можете приобрести готовый набор для подключения пленочных теплых полов.

    Коннектор необходимо вставить между медной шиной и изоляцией пленочного теплого пола так, чтобы одна пластина соприкасалась с медной шиной. Далее обе пластины коннектора плотно прижимаются друг к другу, а в ответную часть вставляется электрический провод.

    Для обжатия рекомендуется использовать специальный инструмент или пассатижи.

    Все места подключений или пайки и открытые участки медной шины изолируются бутилкаучуковой лентой. Места среза сплошного пленочного пола изолируются полимерной лентой.

    При одновременном подключении нескольких греющих элементов к одному терморегулятору применяется параллельное соединение. Для удобства рекомендуется использовать распаечную коробку. Приходящие от теплого пола провода с помощью распределительной колодки, методом скрутки или пайки, соединяются параллельно, т.е. фазы с фазами, ноли с нолями. Из распаечной коробки выходит всего два провода к соответствующим контактам термостата (ноль и фаза). Данный способ позволяет аккуратно подвести провода к терморегулятору и, в случае необходимости, легко обнаружить неисправность нагревательных элементов.

    В случае если суммарная мощность теплого пола превышает максимальную мощность нагрузки терморегулятора, необходимо распределить нагревательные элементы между несколькими термостатами. Например, если максимальная мощность нагрузки терморегулятора составляет 3520 Вт, и Вы подключаете 2 пленки метровой ширины длиной в 10 метров и мощностью в 220 Вт/м², то суммарная мощность такого пола будет составлять 4400 Вт, что превышает максимальную мощность терморегулятора и недопустимо. В данной ситуации необходимо использование двух терморегуляторов.

    heating-film.ru

    Теплый пол без терморегулятора – функции, можно ли делать такую систему

    Система теплых полов – отличный вариант для обогрева частных домов и квартир. Поэтому многие потребители часто используют ее в своих жилищах. Такая система экономит пространство и обеспечивает качественный и равномерный прогрев помещения. Однако некоторые потребители задаются вопросом – можно ли делать теплые полы без установки терморегулятора?

    Теплый пол

    Функции терморегулятора

    Конечно, при подключении теплых полов к электричеству можно обойтись и без терморегулятора – система все равно сможет работать. Но у такого подхода гораздо больше минусов, чем плюсов.

    Основная задача термодатчика – поддержание в помещении заданной пользователем температуры. Причем это происходит в автоматическом режиме, без вмешательства хозяев.

    Таким образом, нет нужды постоянно контролировать уровень прогрева помещения и вручную включать или выключать теплый пол. Еще один плюс – безопасность.  Известно, что довольно опасно оставлять систему включенной, уходя из дому, поэтому обычно ее выключают. А когда хозяева вечером возвращаются домой, они попадают в холодные помещения. Особенно это актуально зимой, когда комнаты быстро остывают.

    Поэтому датчик температуры подключается, как минимум, из соображений комфорта.

    Терморегулятор

    Почему нельзя делать пол без подключения терморегулятора

    Несмотря на то, что технически это возможно, опытный специалист не станет так делать. Для такого решения есть объективные причины, среди которых выделяют комфорт, безопасность и экономию электроэнергии.

    Важно! Терморегулятор – это устройство, специально предназначенное для контроля температуры и управления системами обогрева.

    Дискомфорт

    Помимо того, что теплый пол без терморегулятора придется каждый раз включать и выключать вручную, есть еще один момент, который доставит дискомфорт.

    Дело в том, что температура нагрева элементов системы может достигать 60 градусов. Таким образом, температура поверхности может составить около 50 градусов. А если схема использует двужильный кабель, то он накаляется до 70 градусов.

    Устройство ТП

    Если же кабель проложен под керамической плиткой, которая обладает крайне высокой теплопроводностью, ходить по ней станет не очень приятно. Естественно, что удобства такая система явно не добавит.

    Влияние на напольное покрытие

    Постоянное воздействие высокой температуры способно испортить практически любое напольное покрытие. Ведь для каждого вида есть предельно допустимая температура, до которой их можно нагревать. Например, для ламината она составляет около 35ºС, в зависимости от класса.

    Ламинат

    Влияние постоянной высокой температуры на напольное покрытие:

    • Если на полу постелен линолеум, он может начать расслаиваться и пузыриться.
    • Постоянно нагреваемый ламинат начнет расходиться по швам, отдельные планки станут коробиться.
    • Деревянные полы будут рассыхаться и появятся щели на покрытии.
    • У ковролина может повредиться верхний синтетический слой.

    Единственный материал, который может переносить высокие температуры – это керамогранит. Однако с ним тоже не все так просто. Ведь от сильного нагрева будет расширяться клей, на который посажена плитка, так что со временем и он начнет портиться.

    Кроме того, есть вероятность разрушения самого нагревательного элемента: у кабеля может начать плавиться его оплетка, а это рано или поздно приведет к неприятным последствиям. Поэтому перед подключением теплого пола без реле стоит хорошо подумать.

    Экономия средств

    Если тёплый пол включен постоянно, расход электроэнергии также станет постоянным. Естественно, что лишний расход придется оплачивать. Поэтому экономия средств на покупке и установке регулятора быстро перекроется расходами на электричество.

    Ковролин на ИК пленку

    Еще один момент – это напольные покрытия. Если тот же ламинат или линолеум начнут портиться, может потребоваться полная замена покрытия. А для этого придется снять старое покрытие, подготовить основание, купить новый материал и постелить его. Получается, что экономия на подключении теплого пола к термостату приводит к существенным и непредвиденным затратам.

    Таким образом, использование схемы теплого пола без термореле неоправданно. Более того, помимо дискомфорта и неудобства использования это неизбежно приведет к дополнительным тратам. Так что гораздо лучше изначально установить это устройство и не думать о возможных проблемах.

    Вконтакте

    Facebook

    Twitter

    Google+

    laminatepol.ru

    Подключение теплого пола к терморегулятору: установка

    С каждым годом все большей популярностью пользуются теплые полы. Эти системы могут являться альтернативой централизованному отоплению. Целесообразно выполнять монтаж теплых полов под керамическую плитку, которая сама по себе является достаточно холодным напольным покрытием. Также многие делают полы с подогревом в детских комнатах.

    Сегодня существует несколько разновидностей теплых полов. Экономичным считается водяной вариант системы. Однако его установка является достаточно трудоемким процессом. Если же рассматривать электрические системы, то их монтаж достаточно просто выполнить, не обращаясь при этом за помощью к квалифицированному электрику.

    Электрические теплые полы можно уложить в помещение любых размеров. Не станет помехой и сложная геометрия комнаты. К тому же на установку электрических систем не накладывается никаких условий, кроме исправной проводки. Водяные же системы в квартирах устанавливать нельзя.

    При монтаже электрического теплого пола, самое главное, правильно расположить все элементы, которых не так много. Система состоит из терморегулятора, термодатчика и нагревательных элементов, которые могут быть представлены в виде кабелей, пленки или электрических матов.

    После укладки всех элементов нужно подключить теплый пол к электропроводке. Предварительно должна быть составлена схема подключения, согласно которой и будет подключаться термостат к источнику питания.

    Установка терморегулятора

    Любая электрическая система оснащена терморегулятором, который предназначен для регулировки температурного режима в комнате. Он должен быть установлен таким образом, чтобы к нему всегда был доступ. На рынке существует множество моделей терморегуляторов, которые отличаются своей функциональностью и, естественно, ценовой политикой.

    Выбирая место для установки термостата нужно принять во внимание тот факт, что на него не должны попадать прямые солнечные лучи.

    Подключение терморегулятора может быть выполнено либо от розетки, либо от электрощита. В первом случае место расположения терморегулятора будет определяться расположением розетки. Во втором случае место установки может быть выбрано произвольно.

    К любому типу терморегуляторов прикладывается схема, при помощи которой можно самостоятельно выполнить подключение устройства. После установки термостата необходимо подвести к распределительной коробке 3 провода: фаза, ноль, заземление.

    От терморегулятора к инженерной системе будут идти не только провода, но и датчик температуры. Они не должны соприкасаться друг с другом. Поэтому их укладывают в разные пластиковые трубки, под которые в стене делается углубление. После окончания этих работ можно переходить непосредственно к подключению терморегулятора к инженерной системе.

    Подключение терморегулятора

    Схема подключения зависит от типа электрического теплого пола. Самая низкая ценовая политика у кабельных полов, чем и обусловлена их популярность. Кабель укладывается на ровную поверхность, предварительно устеленную теплоизоляцией. Кабель должен быть соединен с силовыми проводами, которые идут к терморегулятору. Место соединения необходимо спрятать в муфту. Последняя располагается на черновой пол и заливается раствором.

    Затем, нужно уложить определенным образом кабель и зафиксировать его при помощи клейкой ленты. Витки кабеля должны находиться на одинаковом расстоянии друг от друга. Это обеспечит равномерный подогрев декоративного напольного покрытия.

    Теперь можно установить датчик температуры, который должен находиться в пластиковой трубе. Перед тем как заливать систему раствором нужно убедиться, что она работоспособна, и сопротивление имеет такое же значение, как указано в паспорте.

    Подключение теплого пола к терморегулятору осуществляется только после того, как стяжка полностью высохнет. На этом этапе нужно к термостату подключить провода не только от теплого пола, но и от электропроводки и датчика температуры. Это самый ответственный этап, который нельзя назвать простым.

    Если всю подготовительную работу можно выполнить самостоятельно, то непосредственно во время подключения целесообразно заручиться помощью специалиста.

    Нагревательные маты

    Общая схема действий такая же, как и при подключении кабельной системы. Термомат представляет собой некую конструкцию, состоящую из кабеля, предварительно закрепленного на специальной сетке. Термоматы располагаются на ровную поверхность и заливаются самовыравнивающейся смесью или плиточным клеем. При этом нужно учесть, что укладка теплоизоляции не нужна. При ее наличии инженерная система будет перегреваться.

    При установке нагревательных матов высота пола поднимается максимум на 2 см. Поэтому для датчика температуры в полу нужно сделать углубление. Иногда нагревательные маты располагаются таким образом, что холодные концы провода не достают до терморегулятора. В таком случае нужно вырезать кабель нужной длины из нагревательного мата. Как и в предыдущем случае, соединительная муфта находится в стяжке.

    Если сравнивать подключение кабельной системы и нагревательных матов, то схема работ в обеих случаях практически идентична. С нагревательными матами работать несколько проще ввиду того, что кабель уже закреплен на сетке. К тому же монтаж нагревательных матов можно выполнять в помещениях с низким потолком, чего не скажешь про кабельную систему. Ведь высота кабельной конструкции достигает 8 см.

    Инфракрасный пол

    Не так давно на рынке появились так называемые пленочные полы. Перед тем как приступить к описанию подключения такого пола к терморегулятору неплохо было бы понять, как он устроен.

    На вид система действительно похожа на пленку, в которую запаяны нагревательные элементы. Они могут быть либо биметаллические, либо карбоновые. Материал выпускается в рулонах. По краям рулона располагают проводники из меди, которые и подключаются к электрической сети.

    Схема подключения инфракрасного пола схожа со схемой подключения нагревательных матов. Но под пленочный полы обязательно укладывают отражающий материал, который будет направлять инфракрасные лучи в комнату. В противном случае система будет обогревать не только напольное покрытие, но и черновой пол.

    Датчик температуры укладывается, как и в вышеописанных случаях в пластиковую трубку. Пленочные полы не заливаются стяжкой. Поэтому для пластиковой трубки необходимо в черновом полу сделать штробу. Если этого делать не хочется, то датчик температуры можно расположить на поверхности пола.

    Особенностью инфракрасных полов является то, что пленка может быть полностью разрезана. Но делать это нужно по разметке, которую делают во время производства теплого пола. Такие линии есть через каждые 20-30 см. Поэтому получить необходимую длину полосы будет несложно. Одну сторону полосы необходимо заизолировать битумной мастикой, а к другой подключаются силовые провода.

    Соединение полос пленочного пола происходит параллельно. Последняя полоса одним концом подключается к другим элементам системы, а другим к термостату.

    doctorpol.ru
