Как уложить водяной тёплый пол в ванной своими руками от гидроизоляции до отделки

водяной пол в ванной комнате
    Содержимое:
  1. Можно ли делать водяные полы в ванной
  2. Как укладывать обогреваемые полы в ванной
    1. Как залить пол в ванной
    2. Как в ванной подключить водяной пол
  3. Распространенные ошибки при монтаже и подключении
  4. Теплые полы в ванной - электрические или водяные

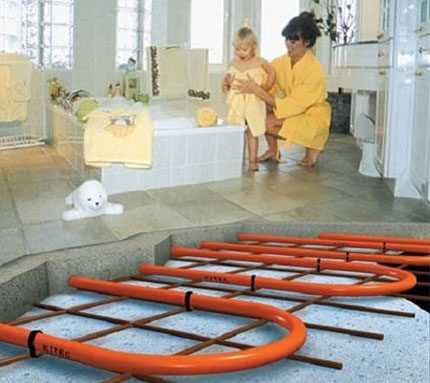

схема укладки трубы на полу помещения ванной Монтаж водяного тёплого пола в ванной своими руками в квартире многоэтажного дома может позволить решить множество проблем. Согласно типовому проекту, ванная комната отапливается исключительно за счет полотенцесушителя, чего явно недостаточно для проведения комфортных водных процедур.

Холодные полы, недостаточный нагрев помещения – все это является следствием недостаточной и непродуманной системы отопления. Не удивительно, что многие хозяева всерьез подумывают об усовершенствовании системы отопления ванной комнаты.

Можно ли делать водяные полы в ванной


Монтаж водяного пола в ванной комнате является личным делом только в случае частного дома. Согласно жилищному кодексу, любое самостоятельное изменение в конструкции системы отопления, является неправомерным.

Жалобы соседей на уменьшение интенсивности нагрева являются обоснованием для возбуждения судебного процесса, результатом которого будет административное взыскание и предписание устранить изменения в короткие сроки.

Исходя из этого, законность монтажа полов с водяным подогревом в многоквартирном доме является в лучшем случае сомнительной. Жилищный кодекс позволяет изменить конструкцию и схему системы отопления, но после получения необходимых разрешений и согласования с соответствующими инстанциями. В любом случае, начинать оформление следует с посещения ЖКХ.

Подключение тёплого отапливаемого пола в ванной от полотенцесушителя одно из наиболее часто применяемых решений при отоплении ванной комнаты в многоэтажке. При этом крайне важно позаботиться о том, чтобы у соседей не снизилась температура нагрева. Для этого можно использовать двухходовой клапан.

типы раскладки трубы

Как укладывать обогреваемые полы в ванной


Самостоятельно сделать водяной теплый пол в ванной комнате не так уж и сложно, особенно после получения всех необходимых разрешений на изменение системы отопления. Достаточно следовать основным этапам монтажа.
  • Подготовительные работы – на этом этапе меняются водопроводные и канализационные стояки. Рассчитывается схема укладки будущего теплого пола. Приобретаются комплектующие и расходные материалы.
  • Устройство гидроизоляции пола в ванной комнате или душевой – для этого используют специальную пленку или еврорубероид. Чтобы создать прочный защитный слой, стыки между гидроизоляцией обрабатывают паяльной лампой или строительным феном. Крайне важно создать надежную защиту от проникновения влаги. В случае протечки конструкции пола, вода потечет к соседям этажом ниже. Гидроизоляция в данном случае будет единственным, что не даст в многоквартирном доме сразу же протечь воде к соседям.


  • Черновой слой – качество пирога теплого водяного пола зависит в первую очередь от стяжки. Основание заливают с использованием керамзита или мелкого щебня. Основание заливается по маякам. После заливки полов в ванной, необходимо выдержать как минимум 5-6 дней до продолжения работ. Все это время потребуется смачивать пол водой, чтобы бетон не растрескался.
  • теплоотражающая подложка Фольгированный слой – чтобы укладка пола в ванной комнате с водяным подогревом поверхности имела максимальную теплоотдачу, понадобится создать своеобразный экран, предотвращающий тепловые потери. В индивидуальном доме для этого можно использовать как экструдированный полистирол, так и любую другую теплоизоляцию. Одновременно выполняется утепление полов. Для квартиры, где критичным является уменьшение высоты потолков, стелют фольгированную теплоизоляцию.
  • Прокладка труб – водяной контур монтируется либо на специальную армирующую сетку, или на стирольную подложку. Фиксация труб осуществляется с помощью хомутов или специальной планки. Предварительно необходимо рассчитать пол и выбрать подходящую схему отопления.


  • Заливка второго слоя стяжки. Технология укладки требует использовать для этой задачи специальные клеевые растворы с присадками, позволяющими выдерживать постоянные перепады температуры.
  • Финишная отделка – обычно теплые полы в ванной комнате делают под плитку.

распределение контуров по ванной

заливка стяжки поверх трубы

В душевой и ванной комнате в многоквартирном доме в большинстве случаев устанавливают водяной контур без коллектора. Небольшое расстояние отапливаемой площади позволяет запитать контур от полотенцесушителя и получить достаточное количество тепловой энергии.

Как залить пол в ванной


Самостоятельный монтаж теплых полов намного легче осуществить при использовании специальных выравнивающих, нивелирующих смесей. При этом, чтобы сделать водяной подогрев пола в ванной и душевой, необходимо позаботиться о качестве стяжки, которая должна соответствовать требованиям:

  1. Выдерживать перепады температуры – сделать самому цементный состав, способный не растрескаться после нескольких лет эксплуатации, практически невозможно, поэтому лучше всего остановить свой выбор на уже готовых смесях.
  2. Сохранять прочность – отапливаемые полы подвергаются постоянным нагрузкам от перепадов температур и влажности. Для уменьшения негативного воздействия потребуется заложить слой армирующей сетки. Особенно арматура необходима, если планируется установка трапа в душевой.

Состав «пирога» пола состоит из: гидроизоляции, армирующей сетки, фольгированного утеплителя и теплоизоляции. Качественная стяжка позволяет соединить все четыре типа слоя и сделать практически монолит.

Как в ванной подключить водяной пол


Существует несколько решений того, как сделать и запитать водяной пол в душевой или ванной. У каждого есть свои преимущества и недостатки.

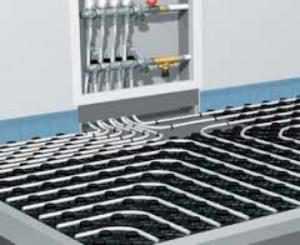

подсоединение контуров к коллектору
  • От полотенцесушителя – температура теплоносителя при этом будет оставаться неизменной. Так как в большинстве многоэтажных домов полотенцесушители подключают от обратки горячей воды, интенсивность нагрева во многом зависит от того, насколько успевает остыть теплоноситель.
  • От котла - решение имеет определенные преимущества, состоящие в возможности регулировки водяного подогрева пола ванной. Потребуется установить терморегулятор.
  • От центральной системы отопления – ванна с теплым водяным полом может быть подключена к системе отопления квартиры. Перед проведением работ потребуется получить разрешения и сделать технический проект.

Распространенные ошибки при монтаже и подключении


Для укладки теплых полов в ванной нужно все делать в согласии с инструкцией производителя. Судя по отзывам потребителей и отчетам бригад, которым приходится переделывать и ремонтировать системы отопления, основными нарушениями при монтаже являются:
  1. Отсутствие гидроизоляции ванной комнаты с водным подогревом полов. Во время проведения монтажных работ пренебрегают предотвращение появление протечек. Гидроизоляция является слоем, препятствующим попаданию влаги к соседям в случае прорыва водяного контура. Необходима и гидроизоляция пола перед укладкой системы напольного водяного обогрева ванной комнаты в теплый пол в полипропилен.
  2. Отсутствие плана работы и схемы укладки. Предварительные расчеты помогают выполнить монтаж быстро и качественно, избежать перерасхода материала.
  3. Выполнение монтажных работ без получения разрешения. После укладки получить согласование намного проблематичней.
  4. Заливка стяжки обычным цементным раствором. Технология выполнения установки водяных нагреваемых полов в ванной комнате частного дома или квартиры, требует использования клеевых составов с добавлением пластификаторов и присадок. Без добавок цемент со временем начинает крошиться, трескается и приходит в негодность.

Теплые полы в ванной - электрические или водяные


Остается нерешенным только один вопрос, какой тёплый пол в ванну лучше, электрический или водяной. У каждого варианта есть свои преимущества.

Так, электрический пол лучше всего укладывать в многоквартирном доме. Решение не требует получения разрешений для монтажа. Укладка требует меньших материальных затрат и осуществляется быстрее.

Водяные полы полностью безопасны. Исключается возгорание и короткое замыкание. В многоквартирном доме их использование не несет дополнительной материальной нагрузки.

avtonomnoeteplo.ru

Как сделать теплый пол в ванной: инструктаж устройства своими руками

Теплые полы все еще считаются редкостью в ванных комнатах, но ими уже не удивить. Они дарят уют и комфорт. С каждым годом число желающих установить такую систему подогрева растет. Все знают, насколько неприятно стоять босиком на ледяной плитке, а рядом с ванной или душем пол к тому же постоянно бывает мокрым.

Мы расскажем о том, как лучше сделать теплый пол в ванной, укажем и предупредим, на что требуется обратить пристальное внимание. В предложенной нами статье разобраны способы сооружения всех приемлемых электрических и водяных типов. Самостоятельные мастера у нас найдут подробные руководства по устройству и подключению систем.

Содержание статьи:

Разновидности теплых полов + их особенности

Что предпочесть — системы отопления водяные или электрические? Нет смысла сжигать киловатты электроэнергии для нагрева пола в доме с мощным отопительным котлом. Более рациональным будет внесение некоторых изменений в имеющуюся систему отопления, чтобы направить горячий теплоноситель в трубы, расположенные в полу.

Конечно, лучше всего задуматься над подключением теплого пола еще на этапе проектирования отопления. Но и в рабочей системе легко найти точку, в которой можно будет разорвать трубопровод для врезки дополнительной распределительной гребенки.

Она распределяет потоки теплоносителя и в среде инженеров именуется коллектором. Каждый поток направляется в отдельный отопительный контур, пол нагревается несколькими такими контурами. Все они подсоединены к коллектору, теплоноситель в коллектор подается с помощью специального циркулярного насоса.

Если площадь пола в ванной небольшая (до 5 кв. метров), то от распределительной гребенки и насоса можно отказаться и использовать краны-отсекатели и терморегулятор. В больших помещениях без этого оборудования не обойтись: котел будет потреблять слишком много энергоносителя, и нагрев пола придется признать неэффективным.

Аргументы выбора наиболее подходящего , которую чаще всего применяют в обустройстве гигиенического помещения, приведены в рекомендуемой нами статье.

В ванной допускается стелить на пол не всякое покрытие, а водяной пол еще более ужесточает этот отбор. Материал должен быть с показателем сопротивления теплопередаче до 0,15 м кв.*К/Вт. Этому соответствует керамическая и каменная плитка. Смотрите на этикетке продукции значок, обозначающий совместимость с теплыми водяными полами

В электрополах нагревательной “сердцевиной” служат:

  • нагревательные кабели, маты;
  • инфракрасные карбоновые излучатели.

Нагревательный кабель или мат? Принципиальное отличие видится в трудоемкости укладки и высоте, на которую пол приподнимается.

Для нагревательного мата достаточно слоя тонкого плиточного клея над собой в 3-4 мм, благодаря чему кафельная плитка на полу мгновенно теплеет. Кабель в мате зафиксирован на сетке из капрона с заданным шагом.

Эксплуатация теплого электрического пола (как и любого другого электроустройства) подразумевает соблюдение мер безопасности. Чтобы кабель можно было использовать в ванной комнате, у него должен быть стандарт защиты IP67. Терморегулятор можно вынести в соседнее помещение

Если используется кабель, а не маты, то его приходится укладывать на полу вручную, шаг укладки задается произвольно. Сверху кабель заливается слоем ЦПС толщиной 30-50 мм. Чем меньше шаг, тем более холодное помещение можно обогреть.

Кабель дольше прогревает пол, но такое отопление можно использовать не только как дополнительное, но и как основное. Маты с этой задачей не справляются. К тому же у них более высокая цена.

Однако промышленность производит и тонкий нагревательный кабель, который не нужно покрывать раствором до 30-50 мм. На такой кабель, как и на маты, можно сразу накладывать плиточный клей, но при этом есть возможность регулировать шаг укладки. В итоге собираются воедино преимущества и кабеля, и нагревательных матов.

Теперь про инфракрасное тепло… Если об электрических кабелях все мы и ранее имели представление, то инфракрасное тепло — новинка. Речь идет в данном случае о двухслойной тонкой пленке, внутрь которой заложена еще более тонкая кристаллическая решетка углерода, излучающая в инфракрасном диапазоне.

Пленочные теплые полы не лучше и не хуже электрокабельных. У них своя сфера применения.  лучше подходит для сухого монтажа под паркетную доску, ламинат без использования раствора и клея, которые плохо схватываются с ее гладкой поверхностью.

Поэтому в ванной — очень сомнительное решение, несмотря на то, что производители разрешают использовать ее во влажных помещениях (ванных, душевых).

Если применять пленочное инфракрасное полотно в ванной комнате для полного обогрева, то надо покрыть им не менее половины пола или дополнительно установить такие же настенные панели

Есть и другие доводы не в пользу пленки. Ширина площади, на которую ее кладут, должна быть кратной ширине самой пленки. Иначе или не будет прогреваться вся площадь, или придется укладывать пленку кусками, подавать напряжение на каждый кусок отдельно, соединять множество контактов вручную. Все это снижает надежность конструкции.

У нагревательных матов тоже стандартная ширина, но ими гораздо проще закрыть площадь любого размера и формы, разрезая сетку, к которой прикреплен кабель, но не повреждая его. По электробезопасности тоже выигрывают кабельные теплые полы, потому что они имеют контур заземления, а нагревательные пленки — нет.

Итак, если делать электрический подогрев полов в ванной комнате, то на основе кабеля или матов. Собрать такую отопительную систему легко, достаточно владеть основами электротехнических знаний. Смонтировать водяной пол намного сложнее.

А что еще дает нам ? Вмонтированная в стяжку отопительная система с циркулирующей по трубам водой запрещена к использованию в многоквартирных домах из-за солидного веса и риска аварий. Возможно устройство лишь в первых этажах, и то после получения кучи разрешительных документов.

Подключение к центральной отопительной системе – тоже не выход даже для квартир на первом этаже. Где можно взять теплоноситель в этом случае? Из отопительного стояка.

Но проделав дополнительный путь по ванной, вода вернется в тот же стояк охлажденной. Квартиры, расположенные этажами ниже, недополучат свое тепло, их хозяева справедливо начнут выражать недовольство. Да и летом полы греть не будут.

В ванной рекомендуется использовать в электрическом полу двужильный провод. Одножильный двумя концами подключается к сети, а двужильный – одним. На второй конец надевается изолирующая муфта. Раскладывать двужильный кабель на полу можно как угодно, а одножильный нужно вернуть в исходную точку

По таких запретов нет. Раз в системе отсутствует вода, то исключаются и подтопления — казусы, приносящие немало хлопот и виновникам, и пострадавшим. При устройстве не используется настолько же мощная и тяжелая стяжка, какая требуется водяным разновидностям.

И снова вернемся к необходимости поднятия высоты пола. В варианте с электрическим полом его уровень, как было сказано выше, поднимается на 30-50 мм. А с водяным — на 80-100 мм. Сооружать слишком высокий подиум не хочется, но зато водяной теплый пол более экономичен в ходе эксплуатации по сравнению с альтернативным электрическим вариантом.

Шаги сооружения электрического пола

Перед покупкой греющего кабеля или мата ориентируемся на свободную площадь ванной комнаты. Не учитываем площадь под чашей с экраном, душевой кабинкой, сантехнической мебелью, стиральной машиной, умывальником и унитазом. Под эти предметы нагревательные элементы подводить нет смысла. Более того, кабель будет в таких местах перегреваться и выходить из строя.

Мощность электропола в ванной

Нормативная мощность пола для ванных комнат — 170-180 вт/кв. метр. Этот норматив умножаем на площадь укладки. Например, общая площадь ванной комнаты равна 5,5 кв. метров. За минусом площади, занимаемой различными предметами, получаем, допустим, свободных 3 кв. метра.

Умножаем среднее нормативное значение 175 на 3, к результату добавляем резерв до 10% и получаем 525-575 вт/кв. метр. Это и есть требуемая мощность нагревательных элементов пола.

Инструкция по монтажу кабелей и матов

Проведенные предварительно расчеты дают возможность купить комплектующие и расходный материал в требующемся объеме, после чего можно без опасений приступать к устройству системы.

Шаг 1. Вычищаем основание от мусора, удаляем пыль пылесосом, сглаживаем неровности (1-2 выравнивающих наливных слоя достаточно).

Шаг 2. Укладываем теплоизоляцию. Теплоизоляционные листы нужно класть на пол отражающей поверхностью вверх и проклеивать стыки между ними монтажным скотчем (клейкой лентой).

Для теплоизоляции подходит пенофол, а на первых этажах теплоизоляционный слой рекомендуется делать толще, используя пенополистирол, пенопласт. Но в любом случае лицевая поверхность должна быть отражающей, чтобы тепловая энергия уходила в нужном направлении

Шаг 3. Гидроизоляция. Раскатываем пленку или рулонную гидроизоляционную мембрану, тщательно разравниваем ее и прижимаем к основанию, поднимаем края на стены (20 см). Если приходится использовать несколько полотнищ, то кладем их с нахлестом в 10 см, стыки скрепляем скотчем.

Разрешено использовать и обмазочную, и литую гидроизоляцию в несколько слоев. Каждый предыдущий слой надо тщательно просушивать перед нанесением следующего.

Шаг 4. Обработка кромок. По периметру крепим вдоль стен демпферную (кромочную) ленту. Она нужна для создания “плавающей” стяжки во избежание появления на ней трещин, вздутий. Ленту следует брать до 20 см шириной, чтобы ее хватило на высоту пола, включая плиточное покрытие.

Шаг 5. Укладка кабеля (или матов). Проверяем рабочее состояние кабелей и начинаем укладку. Нагревательный кабель размещают на подложке, к которой его можно будет прикрепить.

В этом качестве подходит металлическая сетка. Помимо фиксации она не даст кабелю погрузиться в стяжку и обеспечит прочность. Наблюдаем, чтобы кабель не перекрещивался. Обращаемся с ним осторожно во избежание даже мельчайших повреждений.

Конец нагревательного кабеля соединяем с электрической муфтой. Ее надо будет утопить в стяжку, расположив при этом как можно ближе к терморегулятору (термостату), но сохранив расстояние между стеной и соединением не менее 20 см.

Намного проще расстелить на полу электрический мат. Процесс чем-то напоминает раскрой ткани.

Если электрический мат упирается в препятствие (стену и пр.), его можно разрезать ножницами или ножом по несущей сетке и развернуть под любым углом или в обратном направлении. Секцию от секции при этом нужно отодвигать на расстояние не менее 5-6 см

Шаг 6. Устанавливаем с датчиком. В нужном месте на стене в метре над полом сверлим отверстие, руководствуясь габаритами терморегулятора.

От него вертикально вниз бурим продольную штробу и продолжаем ее по полу по направлению к месту расположения датчика. Желательно разместить датчик между кабелями, а не близко к одному из них, чтобы он показывал температуру достоверно. Расстояние от стены — полметра.

Датчик с проводом помещаем в гофрированную трубу. Гофра будет защищать оборудование. В эту же гофротрубку заводим провод от нагревательных матов и направляем оба провода к терморегулятору.

Для этого протягиваем гофрированную трубу по полу, выводим в штробу на стену, стараемся не сгибать ее сильно на стыке пола и стены, чтобы не повредить провода. Когда будет залита стяжка, гофротрубка с датчиком должны немного выступать из нее.

При укладке теплого пола сопротивление мата проверяется мультиметром. Допускается отклонение на 5-10% от заводских цифр. Также нужно проверить сопротивление изоляции. Если на мегаомметре не менее 10 Мом, мат надежный

Шаг 7. Стяжка. Монтаж движется к завершению, поэтому еще раз осматриваем все элементы кабельного пола, убеждаемся в отсутствии дефектов и приступаем к заливке. Готовим цементный раствор и распределяем его по поверхности тщательно и ровно минимальной толщиной 3 см. В стяжке не должно быть пустот. Если были уложены маты, этот этап пропускаем.

Шаг 8. Остается последний штрих — приклеить плитку на стяжку или непосредственно на маты плиточным клеем.

Далее следует продолжительный период сушки. Включить электрический пол можно будет не ранее 28-30 дней после завершения работы. Нужно обязательно дождаться полного высыхания раствора и клея, чтобы стяжка не растрескалась.

Советы по укладке инфракрасной пленки

Подготовительные работы — как в предыдущем варианте. Инфракрасная пленка укладывается параллельными листами на теплоизоляционный материал. Класть внахлест листы запрещается категорически. Далее следует установить терморегулятор с датчиком и убедиться в работоспособности системы.

Собранная конструкция накрывается полиэтиленом и армирующей сеткой. Закрепляют монтажную сетку саморезами, но осторожно, чтобы не задеть контакты. Сетку сверху нужно залить цементно-песчаной стяжкой и еще раз протестировать систему. После того как стяжка высохнет, на нее укладывают плитку на клей.

Инфракрасное полотно в ванной комнате раскладывают на полу, отступая не менее 20 см от стен и с интервалом от 30 до 50 мм между полосами

Инфракрасный пол можно испытать не ранее, чем через 28 дней, когда он гарантированно высохнет.

Сооружение водяной системы

Изготовить своими руками в ванной комнате — задача посложнее, но почему бы не попытаться с ней справиться… Нам предстоит собрать конструкцию из труб и соединить их с источником горячей воды.

Для трубопровода подходят трубы металлопластиковые и полиэтиленовые. Оба материала обладают гибкостью и низким гидравлическим сопротивлением.

Основательная теоретическая подготовка

Одним отопительным контуром можно покрыть площадь до 20 кв. метров, что для ванной комнаты достаточно, но если пол планируется разделить на автономные зоны, то подавать воду в них надо через .

Сборка коллектора состоит в том, чтобы соединить все его секции с насосом и смесителем, установить термометры, краны, воздухоотводчики. После этого собранный распределитель можно закреплять на стене и подводить к нему трубы

Коллектор должен быть с регуляторами расхода. При одинаковой подаче воды в разные по длине контуры, греть они будут неравномерно. Хуже нагреваться будет более протяженный контур. Более того, ток воды в нем может даже остановиться из-за сильного сопротивления. Для устранения этих неприятностей используются регуляторы расхода в коллекторе.

Смеситель – также необходимая вещь. Максимальная температура нагрева в полах — 50°C, в отопительные радиаторы вода подается при более высоких температурах. Если отводить воду из общей системы отопления в пол, то ее надо разбавить холодной водой до нужной температуры, что и делает смеситель

Ряд строгих условий для того, чтобы приступить к монтажу:

  1. Наличие отопительной системы закрытого типа с использованием циркуляционного насоса.
  2. У двухконтурного котла должен быть запас мощности.
  3.  Все работы выполняются при полностью отключённой системе отопления.

Трубы нужно освободить от теплоносителя.

В толще теплого пола можно выделить обязательные функциональные прослойки:

  • основание;
  • гидро- и теплоизоляция;
  • трубопровод из ;
  • бетонная стяжка или гипсоволокно;
  • декоративное покрытие пола.

В деревянных домах тоже можно , но следует  побеспокоиться о надежной гидроизоляции. Ее нужно произвести в несколько слоев, только так деревянная основа пола прослужит многие годы без ремонта.

Поэтапное руководство по монтажу водяного пола

Сооружение водяной системы является циклом, включающим стандартные виды работ.

Этап 1. Очищаем пол, в случае необходимости демонтируем старое покрытие.

Этап 2. Гидроизоляция пола. На пол настилаем гидроизоляционную пленку. Желательно одним куском, но если полос несколько, то их надо укладывать внахлест и швы соединять паяльной лампой. Водоизоляционный материал должен захватывать и поверхность стен (до 10 см вверх).

Этап 3. Заливаем смесью керамзита и цемента черновую стяжку (толщина 3-5 см). Тщательно высушиваем (до недели), в первые дни сбрызгивая поверхность водой, чтобы не допустить трещин.

Этап4. Утепляем поверхность пенопластом, полистиролом или другим аналогичным материалом. Поверх расстилаем полиуретан с фольгированным отражающим покрытием. Стыки проклеиваем скотчем. Теперь тепло от труб будет направлено только в сторону помещения.

Этап 5. Укладываем трубы.  Изгибаем их согласно разработанной схемы, выдерживаем в промежутках между трубами по 15-20 см. Полученную изогнутую конструкцию крепим. к распределяющему потоки коллектору.

Укладка труб “змейкой” наиболее распространена. Альтернативой является укладка “улиткой”. Первый вариант более прост в укладке, но дает неравномерный обогрев. Во втором варианте обогрев в целом более равномерный, но могут быть холодные участки пола, так как между подающими витками лежат витки обратного хода

Этап 6. Включаем подачу теплоносителя и проверяем, нет ли в системе утечки воды.

Этап 7. Делаем вторую стяжку тем же раствором, что и черновую. Если в черновой стяжке допускались неровности до 5 мм, то сейчас предварительно устанавливаем рейки-маяки, чтобы идеально выравнять поверхность.

Одно из предназначений стяжки теплого пола – накопление тепла. С толстой стяжкой у водяного пола аккумуляция тепла выше

Чистовой слой стяжки сохнет 5-7 дней — столько же, сколько и черновой. После полного высыхания можно приступить к отделке пола и уложить половую плитку.

Выводы и полезное видео по теме

Видео #1. Наглядная демонстрация шагов установки электрического мата:

Видео #2. Процесс устройства и подключения электрического кабельного пола:

Видео #2. Правила и этапы монтажа труб для водяного теплого пола:

Каждой семье сегодня сделать теплые полы доступно, ванная комната с такими полами преобразится и станет более комфортной. Система обогрева в полу прослужит длительный срок, если своевременно выполнять технический осмотр и профилактику.

А какой греющий пол устроен в вашей ванной? Расскажите о том, как выбирали оптимальный для вас вариант, как укладывали и подключали систему. Пишите, пожалуйста, комментарии в расположенном ниже блоке, размещайте фото и задавайте вопросы по теме статьи.

sovet-ingenera.com

Теплый водяной пол в квартире своими руками

Во всем мире растет признание отопительных систем, обустроенных на современной концепции прогревания поверхности полов.

Во многих странах это своеобразное техническое решение стало доминирующим и «теплые полы» постепенно вытесняют хорошо знакомые для нас устаревшие радиаторные схемы.

Они закладываются еще на стадии проектирования многоэтажного жилого строения, сразу монтируются по мере строительства дома.

Совсем другое дело водяной теплый пол.

Создание комфорта

Превосходством такого отопления является возможность равномерного прогревания помещения снизу верх, при этом температура распределяется в оптимальном режиме, не создавая, явно выраженной, горизонтальной «миграции» воздушных потоков.

Многие потребители относятся к подогреву полов электрическим способом с явным недоверием.

И это вполне объяснимо – цена на электроэнергию медленно, но уверенно растет.

Эта конструкция намного выгоднее в экономическом плане.

Ко всему прочему, есть еще один большой «плюс» — в каждой квартире имеются трубы водяного отопления.

И как же не соблазниться, и не подключить к системе дополнительную цепь подогрева.

Однако здесь есть одно «но»…

Если вы живете в многоквартирном доме и хотите перейти на систему подогрева полов водяным способом и думаете, что обойдетесь малыми усилиями, вы ошибаетесь.

Здесь все не так просто, как может показаться на первый взгляд.

Во первых, сама по себе, схема, достаточно не простая, в плане монтажа. К тому же, она предусматривает много сложной работы.

А во-вторых, если вы собираетесь действовать в контексте многоэтажной застройки, численность преград на вашем пути к удачному претворению в жизнь задуманного, существенно возрастает.

А что вам известно про кабель для обогрева водопроводной трубы? Прочитайте информацию и рекомендации специалистов по выбору и применению саморегулирующего кабеля в полезной статье.

Узнать, что такое коллекторная разводка труб водоснабжения в квартире и посмотреть схему можно на этой странице.

Но, не смотря, ни на что, при выполнении некоторых условий, такая возможность есть у каждого обывателя.

Если вы не боитесь столкнуться с целым набором проблем административного характера и готовы к согласованию большого пакета документов с соответствующими государственными органами, наберитесь терпения и начинайте действовать.

Стоит знать, что подсоединение сверхштатных контуров, приведет к падению температуры воды в радиаторах соседних квартир.

Люди начнут жаловаться на плохую работу теплоэнергетиков, а те в свою очередь выяснят причину холодных батарей, и, тогда придется отвечать за самоуправство.

В итоге, к вам будут применены меры административного наказания.

Здесь выход только один – пройти все круги ада и получить санкцию поставщиков тепловой энергии.

От вас потребуют установить счетчик учета потребленных ресурсов.

Сотрудники коммунальных служб могут предложить вам обустроить личную отопительную систему на полуавтономной основе.

В этом случае контур получится полностью замкнутым.

А из котельной, тепло будет передаваться через специальное устройство, смонтированное, на трубе подачи.

Всех этих проблем можно избежать при переходе на автономное отопление.

Эта тенденция пользуется все большей популярностью среди жителей многоэтажек.

Материалы и необходимые для обустройства

Прежде, чем приступать к работе, необходимо, определиться с составляющими системы, оборудованием и просчитать необходимое количество материалов.

Трубы для теплого пола (цена на медные трубы и фитинги для водопровода) можно брать из полипропилена с армированием стекловолокном, потому что сам полипропилен расширяется при нагревании или из сшитого полиэтилена (он не подвержен деформации при высокой температуре).

Именно по этой причине, их выбирают для раскладки поверхностных отопительных систем. Так же для этих целей можно использовать гофрированную нержавейку, медь и металлопластик (ПВХ трубы и фитинги для водопровода).

Пустотелый предмет должен быть диаметром, не менее 20 мм, выдерживать температуру 90 градусов и давление – 10 Бар.

Для подключения нескольких контуров теплых полов к главной линии подачи горячей жидкой субстанции и забора охлажденной воды, необходим коллектор.

А известно ли вам, как устанавливается столешница для ванной комнаты под раковину? Читайте в полезной статье про способы монтажа и советы специалистов.

Про ГОСТы на полиэтиленовые трубы для водопровода прочитайте здесь.

На странице: http://ru-canalizator.com/vodosnabzhenie/truby-i-furnitura/vrezka.html написано про ответственность за врезку в существующий водопровод.

В его структуре имеются все элементы, необходимые для наладки теплого пола. Сюда входит:

  • система запасного слива,
  • заслонки,
  • регулятор расхода,
  • воздухоотводчики.

Распределение и подсчет расходных элементов

Все расчеты по обустройству теплых полов лучше доверить сотрудникам проектных организаций. Самостоятельно выполнить точные исчисления вы, скорее всего, не сможете.

Если в вычислениях будет допущена малейшая погрешность, это сведет на «нет» работу системы в целом или приведет к нежелательным последствиям.

Для того чтобы произвести все выкладки, необходимо точно знать следующие параметры:

  • габариты помещения,
  • материал, из которого выполнены стены, перекрытие и теплоизоляция;
  • разновидность утеплителя,
  • вид напольного покрытия,
  • калибр и материал труб, используемых в системе «теплый пол»,
  • мощность нагревательного прибора (котел или проточный электрический водонагреватель для квартиры — какой лучше).

Имея в своем распоряжении эти данные, можно узнать длину применяемой трубы и шаг ее монтажа.

Без такой информации вы не добьетесь нормальной мощности теплоотдачи.

Распределяя трубы по каждому контуру, следует придерживаться таких рекомендаций:

  1. Прокладывать пустотелые предметы нужно от самых холодных стен комнаты.
  2. Для того, чтобы полы прогревались равномерно в комнатах, где все стены внутренние, трубы укладывают по спирали – от краев к центру.

Как правило, трубы размещают с шагом 10-30см.

Требования СНиП

  • Нельзя использовать трубы, которые изготавливаются по шовной технологии.
  • Они должны быть стойкими к коррозии и воздействию агрессивной среды.
  • Высокий запас прочности (термический и механической).
  • Их внутренняя поверхность должна быть идеально гладкой.

После того, как определились с длинной и формой распределения труб, нужно вычислить их гидравлическое сопротивление.

Оно растет с очередным поворотом и с увеличением длины пустотелого изделия.

Для каждого контура, необходимо использовать целостный отрезок трубы.

Если она укладывается в стяжку, недопустимо, использование стыков и муфт.

Расчеты проводятся, индивидуально, для отдельно взятого помещения.

Для обогрева нескольких комнат применять один контур нельзя.

Прежде, чем начинать делать монтажную планировку водяных теплых полов, нужно заняться гидроизоляцией. Она может быть выполнена с помощью особой пленки.

Потом, по всей окружности комнаты закрепляем демпферную ленту, которая будет компенсировать расширение стяжки по причине ее нагрева.

Перед укладкой труб, необходимо уложить слой теплоизоляции. Его толщина будет зависеть от того, что располагается под полом – жилое помещение или подвал.

Только после выполнения всех работ по монтажу выбранной вами схемы, нужно убедиться в надежности сборки. Проверку осуществляют до заливки.

Пол тестируют первый раз в течение получаса, а второй – на протяжении 2-х часов. Если все пройдет нормально, и система будет функционировать хорошо, можно выполнять заливку, высотой от 4 до 7см.

Монтажная схема

  • Модель установки – улитка.

Этот вариант предполагает монтаж труб по спирали.

Следует знать, что схема выкладки теплого водяного пола в помещениях большого метража – спираль, является самым эффективным и популярным вариантом.

В этом случае, трубы прокладываются от краев комнаты к центру.

При этом, необходимо, не забывать оставлять место для того, чтобы вернуть трубы к внешнему периметру от середины помещения.

Основным достоинством такого шаблона является умелое рассредоточение температуры на площади пола в комнате.

В процессе функционирования системы — это принесет дополнительный комфорт и, максимум, удобства.

Структурное расположение труб – спираль, является надежным и эффективным вариантом решения вопроса теплых полов. Кстати, это наименее трудоемкий монтажный прием. С ним справится 1 человек.

Эта установка считается универсальной. Таким манером выкладывают не только полы, но и наружные стены, зоны окон и витражи.

Данная схема выкладки дает возможность соорудить систему обогрева различной конфигурации и размеров.

У нее есть еще одно неоспоримое преимущество – между трубками, допустимо выполнение шага любого размера.

Благодаря схеме — спираль, можно смастерить устройство повышенной мощности.

  • Схема моделирования теплого водяного пола – змейка.

В этом случае монтаж производится в форме петель.

Установка теплых полов по этой структуре считается очень сложной, и без опытных рук мастера, вы вряд ли сможете обойтись.

Данная схема может быть выполнена в трех вариациях:

  • змейка,
  • двойная,
  • угловая змейка.

В целом, цепь – зигзаг, это вариант монтажа при котором укладывают по периферии стен трубки, имеющие закругление на конце.

Затем их последовательно располагают в обратную сторону, таким образом, охватывается вся площадь пола.

При такой схеме может возникнуть одна сложность, которая заключается в оформлении области поворотов (очень сложно согнуть трубу с маленьким шагом).

Данный макет применяется, в основном, в помещениях, разделенных на функциональные зоны.

Двойная змейка.
В этом случае подающая и возвратная труба располагаются по всему помещению рядом друг с другом.

Данный метод используется в небольших комнатах. Это обустройство считается не легким в исполнении, но его структура дает возможность свести к максимуму перепады температур в комнате.

Угловая змейка – модель, используемая в помещениях с угловым расположением, в которых наружу выходят две стены.

Недостатки этой установки – необходимо делать крутой изгиб труб, а это при маленьком шаге может привести к их повреждению.

  • Комбинированная цепь.

Эта вариация схемы теплого пола подразумевает выкладку в одном помещении одновременно двух цепей – спирали и улитки.

Комбинированная модель применятся для комнат, которые имеют:

  • выступы,
  • углубления,
  • нестандартную форму,
  • две наружные стены.

Некоторые отдают предпочтение комбинации из двух видов теплого пола – водяного и электрического.

Такой шаблон пользуется популярностью в тех квартирах, в которых хозяева главенствующую роль отводят именно водяной модели подогрева.

В домах с центральным отоплением очень сложно, самостоятельно установить температурный режим, при котором вам будет комфортно.

В этом случае люди принимают решение установить комбинированную систему обогрева полов.

В данной ситуации его электрическая составляющая поможет организовать подходящий микроклимат в доме.

Эта система не сложная, ее можно легко выложить. Но, так как здесь приходится иметь дело с электричеством, то лучше доверить монтаж специалисту.

Схему подключения тёплого пола от центрального отопления вы узнаете, посмотрев видеоролик.

Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями В Контакте, Одноклассниках, Facebook, Google Plus или Twitter.

Подписывайтесь на обновления по E-Mail:

Расскажите друзьям!


ru-canalizator.com
