Почему нельзя устанавливать водяной теплый пол в квартире

При поверхностном взгляде на вопрос теплого пола в квартире монтаж системы водяного пока кажется более выгодным, чем электрического.

Однако при детальном рассмотрении вопроса обнаруживается ряд причин, по которым нельзя устанавливать водяной теплый пол в квартире.

Самый весомый факт: установка системы водяного теплого пола в квартире НЕЗАКОННА.

По действующему законодательству Российской Федерации, в частности по Жилищному кодексу, запрещается самостоятельно вносить изменения в схемы инженерных коммуникаций, если вы проживаете в квартире с центральным отоплением. Система водяного теплого пола относится к инженерным коммуникациям, т.к. подсоединяется к водопроводным трубам, проходящим в квартире.

В случае самовольного изменения схемы центрального отопления нарушителю грозят

штрафы и требование демонтировать несогласованные изменения, т.е. систему водяного теплого пола.

Данные запреты небезосновательны. Монтаж водяного теплого пола в систему центрального отопления грозит выводом ее из строя, т.е. проблемы с отоплением вероятны не только у вас, но и у жильцов других квартир. Тепловой баланс между квартирами нарушается: у всех соседей, живущих над вами, снизится давление в трубах, что сделает их батареи чуть теплыми или вовсе холодными.

Установка системы электрического теплого пола не попадает под законодательный запрет и не влияет на состояние инженерных коммуникаций ваших соседей.

Если же вы решите по каким-либо причинам обойти законодательный запрет и установить водяной теплый пол в стандартном многоквартирном доме, то следует заранее подумать о функциональности системы. Один из важнейших недостатков водяного пола в квартире — его зависимость от наличия подачи горячей воды. Как только по каким-либо причинам она прекращается, система теряет свою функциональность. Исключается возможность использовать пол для дополнительного обогрева квартиры в случае внезапного наступления холодов, когда отопительный сезон не начался или уже закончился.

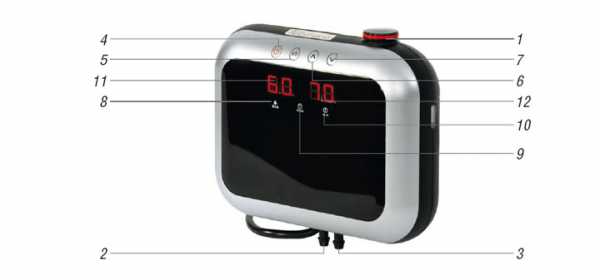

Электрический теплый пол вы включаете и выключаете с помощью терморегулятора тогда, когда посчитаете нужным и выставляете необходимую температуру. Многие терморегуляторы обладают еще большим функционалом — возможностью программирования режима работы системы.

Наперед стоит подумать и о возможных поломках. В случае водяного пола неисправность системы может привести к затоплению вашей и соседской квартиры. В противовес данным рискам электрический пол подлежит точечному ремонту именно в месте неисправности и его монтаж возможен даже при косметическом ремонте.

Надеемся, описанные выше факты помогут вам принять решение. Специалисты Сети «ТЕПЛЫЙ ПОЛ» рекомендуют устанавливать в многоквартирных домах именно электрический теплый пол.

www.teplyypol.ru

3 правила почему нужен теплый пол в квартире. Теплые полы как основное отопление.

Одним из спорных вопросов в ремонте является дилемма, а нужен ли теплый пол в обычной квартире? Ведь казалось бы, центрального отопления должно быть более чем достаточно. Зачем тратиться и городить что-то лишнее.

Как оказывается, такой вид обогрева действительно нужен. Необходимо только четко знать, где именно и на каких конкретных участках его укладывать.

По большому счету, теплый пол является вовсе не тем, чем его привыкли считать. В профессиональном строительстве, теплым полом называется черновое покрытие, отделенное от холодного основания при помощи одного или нескольких слоев утеплителя.

Например, настоящий теплый пол в любой вашей комнате, можно условно разделить на три главные составляющие:

слой древесно-стружечной плиты

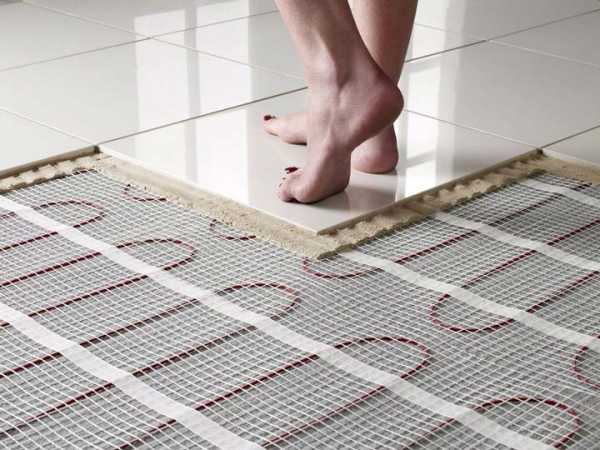

При этом если вы проложите, между ДСП и чистовым полом греющий кабель или инфракрасную пленку, они в этом случае будут всего лишь подогревом.

Но для большинства из нас, в сознании уже намертво прижилась именно эта ассоциация – трубки с горячей водой или греющий кабель + стяжка или плитка.

Эту конструкцию мы и привыкли называть теплым полом. Поэтому не будем отступать от привычных для всех названий.

Существует три главных правила, когда теплые полы просто необходимы вам в обычной квартире. Рассмотрим подробнее каждое из них.

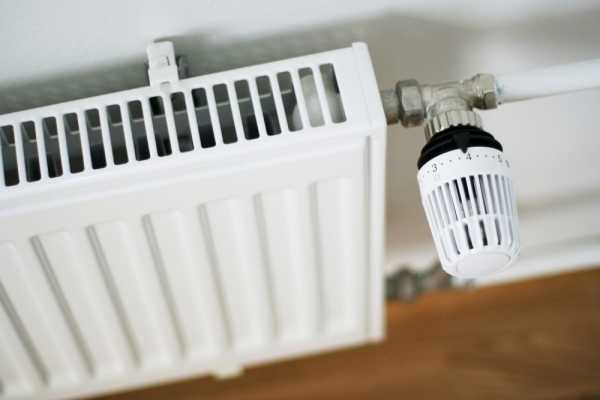

Радиаторы и теплый пол

Правило №1
Если есть возможность заменить обычные радиаторы на теплый пол того же типа, используйте эту возможность по максимуму.
Только обратите внимание на словосочетание – ”есть возможность”.
Если вы живете в стандартной квартире на каком-то этаже, то заменить привычные батареи на водяной пол, вам не позволят ни соседи, ни правила. Это запрещено СНиП.
Придется делать либо инфракрасный, либо укладывать греющий кабель или маты.
Главных причин запрета всего две:
такой пол не разрешено врезать в центральную систему отопления
а еще его нельзя располагать над любыми жилыми помещениями, которые находятся ниже вас
Но если вы живете на первом этаже, и под вами никто не проживает и нет никаких электротехнических помещений, то тогда смело вперед. То же самое относится, если у вас частный дом.
Во всех этих случаях, водяные полы будет обыгрывать радиаторы по всем параметрам.

Во-первых, у такого подогрева гораздо лучше энергоэффективность
Это означает, что с его помощью можно обогреть большую площадь, затратив меньше энергии.
Во-вторых, теплый пол равномерно прогревает воздух во всем объеме помещения. А вот батареи обогревают воздух только поблизости от себя.
В третьих, когда не видно отопительных приборов, потому что их попросту нет, все комнаты выглядят гораздо эстетичнее и красивее
В четвертых, это облегченная уборка и отсутствие мешающих батарей, труб, отводов и т.п.

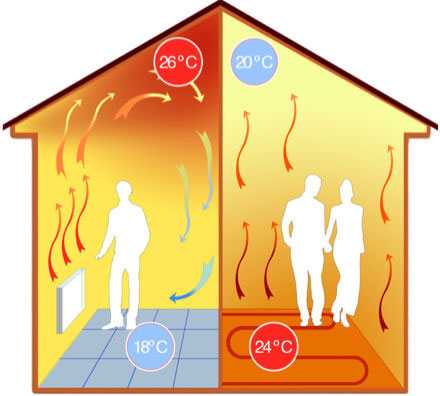

Ну а самое главное — это комфорт. Все радиаторы нагревают воздух сбоку и сверху от себя. При этом сам пол, в том числе под батареями, остается холодным.

С радиаторами вы будете перемещаться по холодному полу с температурой до 19 градусов, а ваша голова при этом будет расположена в зоне, где больше 25С. Назвать это комфортными условиями, ну никак нельзя.
Вы конечно же можете, что называется вжарить батареи на максимум, но все равно вы и ваши дети будете вынуждены ходить по комнатам в тапочках. Подробнее
При этом, про комфортный сон в таком помещении можете позабыть. Более того, даже днем находится в нем будет не совсем уютно.
во-первых, слишком жарко

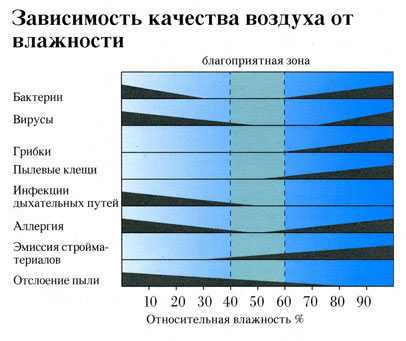

во-вторых, воздух окажется пересушен

А вот когда нагрев поднимается снизу, от самого пола, то и для прогрева всего помещения температура требуется гораздо меньше. Это и доказывает его эффективность перед остальными источниками тепла одинакового типа.
Таким образом, можно подвести главный итог всему вышесказанному:
водяной теплый пол — лучше стандартных батарей отопления
нагревательные маты или кабель – эффективнее масляных радиаторных батарей
инфракрасный пол – лучше инфракрасных обогревателей
Теплый пол как основное отопление
Однако опять вспомним про главную фразу из правила — “если есть возможность”. Дело в том, что если вы проживаете в очень холодном климате, где температура зимой нередко падает за минус 20-30 градусов, полностью отказываться от батарей не стоит.

При таких морозах не получится просто повысить температуру на теплоносителе водяных полов или задрать ее регулятором греющего кабеля.
Санитарными нормами у нас ограничена температура поверхности теплых полов.
для помещений с постоянным пребыванием людей — 26 градусов
с временным пребыванием – 31 градус
Дело в том, что при повышении этой температуры свыше нормы, начинают активно подниматься конвективные тепловые потоки.
А они за собой тянут наверх всю пыль снизу. Соответственно у человека, который постоянно проживает при таких условиях, в конечном итоге разовьются различные респираторные заболевания.

Безусловно, никто вам в своей квартире или доме не может запретить выставлять температуру выше. Будь она хоть +40С, хоть +70С.

Но если у вас температура за минус 25С опускается всего несколько дней за всю зиму, то городить радиаторы из-за этого не стоит. Можно на это время и повысить температурку полов.
Однако помимо комфорта, всегда помните о своем здоровье и здоровье ваших близких.
И запомните раз и навсегда — использование теплого пола как единственного и основного источника отопления, рекомендуется только в энергоэффективных домах и квартирах, либо в домах расположенных в регионах с относительно умеренным и теплым климатом.
Керамическая плитка
Второе правило
Все участки с керамической плиткой должны в обязательном порядке прогреваться.

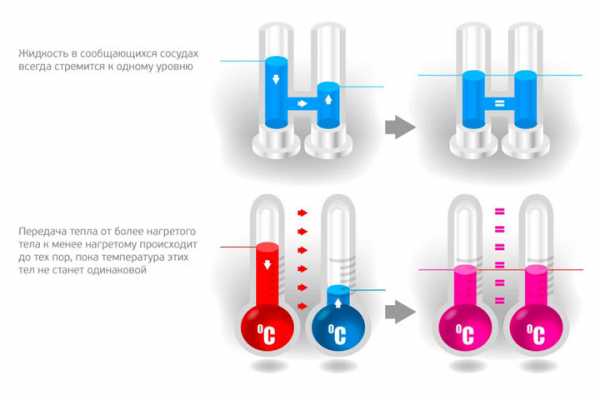

Это связано с высокой теплопроводностью самой плитки. Если вы в квартире положите руку на любую доску, вам будет казаться что она немного теплая.

А если ладонь прислонить к металлической дверце холодильника или не разогретой духовке, то вы почувствуете некую прохладу.
Однако температура у них при этом будет абсолютно одинаковой – комнатной. Железные вещи всегда кажутся гораздо прохладнее, потому что у них выше теплопроводность. То есть, они быстрее отдают свою температуру вашей руке.
Таким образом, мы обмениваемся температурой с любым предметом, с которым соприкасаемся. Однако мелкие предметы и вещи – часы, одежду, цепочку вы прогреть своим телом сможете, а вот слой бетона с плиткой не получится никогда.
С одной стороны прохлада от керамической плитки кажется слегка приятной, но все заканчивается в итоге болезнями.
А еще немаловажный момент заключается в следующем. Главным образом плитку укладывают не потому что она будет долго служить, а по причине ее влагостойкости.
Например, ее кладут в прихожей. Приходите с улицы в мокрой обуви и тут же ставите ее на плитку.
Трудно представить ванную без плитки на полу. При этом в ней спокойно можно проливать воду, без боязни последующего вздутия этого пола.
Однако после того, как вы эту воду разлили, ее все равно придется убрать. И для того, чтобы просушить ванную, недостаточно просто включить вытяжной вентилятор.
Ее надо еще и прогреть, дабы со временем по стенам не завелся грибок плесени.
Поэтому, если хотите сохранить здоровье, а также долго пользоваться своим чистовым полом без его ремонта, обязательно задумайтесь о принудительном подогреве.

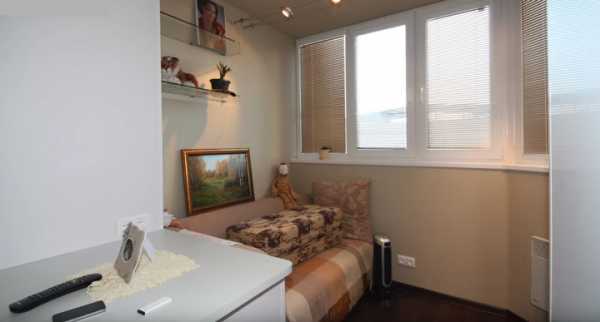

Обогрев лоджии
Третье правило
Теплый пол необходим на любой утепленной лоджии.
Кто-то ставит там конвекторы или подводит полноценные батареи.
Кто-то сносит перемычку и объединяет балкон с квартирой, увеличивая свою площадь. Но температура пола от этого мало меняется. Он как был холодным, так и им и останется.
Если вы надеетесь на соседей снизу, которые утеплят свою лоджию, и тем самым косвенно помогут вам с сохранением тепла. Смею вас огорчить.
У вас на балконе все равно будет холодно. При качественном ремонте лоджии, на потолок крепится утеплитель. Поэтому ваша плита получается изолированной и прогреваться за счет соседа не будет.
Поэтому не важно, теплый ли у ваших соседей балкон или холодный, на ваш пол это повлияет минимальным образом. У вас все равно будет холодно.
И какой бы мощный конвектор не стоял, по аналогии с батареями в самой квартире, он опять же будет греть только верхние слои воздуха, совершенно не затрагивая полы.
Поэтому подводя итог вопросу, а нужен ли теплый пол в квартире, можно дать однозначный ответ – да, безусловно нужен.
Но этих теплых полов существует несколько видов, поэтому если хотите знать какой из них выбрать в определенных ситуациях, и сколько вы будете платить денег за такое отопление, подробно читайте об этом в статьях по ссылкам ниже.
Статьи по теме
domikelectrica.ru
Устройство водяного теплого пола в квартире. Как правильно сделать?
Если вы заинтересовались вопросом, как создать в своей квартире теплый водяной пол, то вам необходимо знать о некоторых особенностях, с которыми вы можете столкнуться. Поскольку в квартирах всегда предусмотрено два стояка отопления – подача и обратка, то при подключении к стоякам коллектора, к которому в дальнейшем и будет идти подключение теплого водяного пола, вы можете добиться эффекта перебоя отопления у соседей по вашему стояку. Так же подключение напрямую к ТЭЦ может привлечь за собой плачевные последствия. Как выйти из ситуации, читайте дальше.
Чтобы избежать проблемы с отоплением в квартирах, которые используют только отопление по типу радиального, а также проблем с управляющей компанией, мы предлагаем вам 2 разновидности возможной установки теплого водяного пола в вашей квартире.
Способ №1. Теплый пол в квартире от ТЭЦ
Предложенный вариант рассчитан на подключении к подаче и обратке теплообменника, и это принципиально отличается от подключения радиатора. Теплообменник — это аппарат, предусмотренный для создания внутри себя обмена теплом, что достигается за счет взаимодействия внутренних деталей, которые сохраняют разные температурные режимы. По видовому типу представлены теплообменники трубчатые и пластинчатые. Первый вид — это устройство в виде трубы большого диаметра, внутри которой расположены трубы меньшего диаметра. Пластинчатые теплообменники представлены в виде сбора пластин, с отштампованными неоднородными каналами и специальным покрытием, предназначенным для прогона воды.
Можно не беспокоиться за прочность теплообменника, поскольку они представлены в корпусах таких материалов как сталь, силумин, латунь, медь и другие высокопрочных материалов.

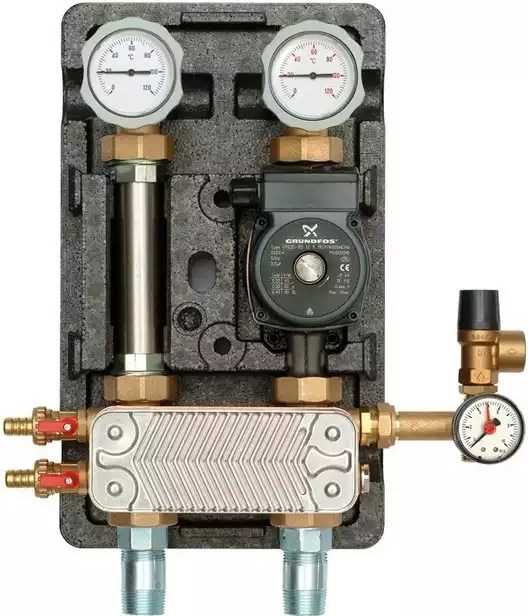

Принцип работы теплообменника
На одну из панелей аппарата подсоединяются водяные теплые полы, на другую подача и обратка ТЭЦ (внимание! прямое подключение к полу исключено). Жидкость аккумулирует в аппарат благодаря принудительной циркуляции, не касаясь устройства теплого пола.
Чтобы теплообменник правильно функционировал, необходимо произвести монтаж в четком указании с требованиями — теплообменник зафиксировать на поверхности с помощью крепежной ленты либо уголка и смонтировать нужное количество фильтров в зависимости от отопительной системы. Необходимо также следить за диаметром подключения, поскольку внутри устройства небольшой объем теплоносителя. Благодаря малому водному сопротивлению устройства, его работа не отражается на всей системе отопления дома. Не стоит беспокоиться о размерах – любой теплообменник представлен в удобном размере, не имея громоздких объемов.
Способ №2. Теплый пол в квартире со своей котельной

После того, как вы выбрали расположение котла для нагрева водяного теплого пола в квартире, проверьте, чтобы оно соответствовало требованиям. При выборе места для любого из типов котлов — работающий на газе или электричестве, помните, что котел газ лучше установить в нежилой комнате — балкон, например. Это будет идеальным вариантом для вывода дымохода извне, и присоединения к котлу теплого водяного пола. Для электрокотла лучше выбрать место похожее по типу на кладовку. Таким же принципом руководствуйтесь при определении расположения коллектора.
В дальнейшем подготовка к установке водяного теплого пола в квартире проста – избавиться от всех дверей, привести стены в первоначальное состояние, достичь черновой стяжки и убрать весь преграждающий работе мусор с площади квартиры. Стяжка уменьшается по максимуму, чтобы достичь предельной толщины пирога теплого пола.
Обязательно проверить имеются ли неровности по уровню стен на чистой площади квартиры. При достижении указанных неровностей более 15 см необходимо использовать жидкий раствор для выравнивания. Таким же правило руководствуйтесь при измерении площади пола. Дополнительно произведите необходимые работы относительно электричества, вентиляции.
Завершив с первоначальными манипуляциями, не забывайте про особенности устройства квартиры.
После соблюдения предписаний можно приступить к прокладке утеплителя, который рекомендуется выбирать из такого материала, как пенополистирольная плита. Обратите внимание на толщину — она не должна быть минимум 3 см, желательно 5 см для непервых этажей. Утеплитель необходим для сокращения обогрева самого низа сооружения — плит перекрытия. Обратите внимание на параметры плиты — объем менее 35 кг на кубический метр должен вами быть совершенно исключен, если Вы не планируете заниматься демонтажем в течении ближайших месяцев.
Видео по монтажу водяного теплого пола в квартире

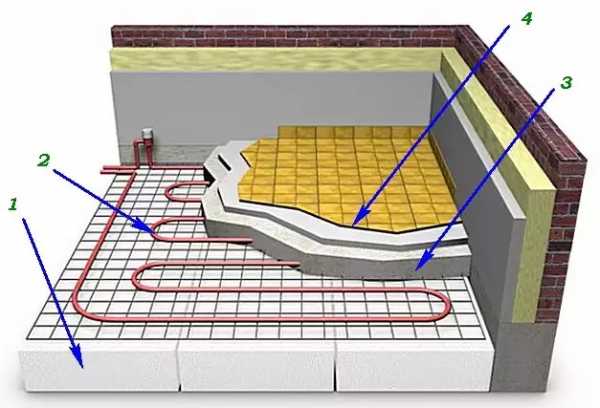

Пирог теплого пола
Теперь поговорим о такой важно части, как пирог теплого пола.
Пирог — это сочетание слоев, из которых и состоит отопительная система теплого пола. Пирог водяного теплого пола в квартире по своему составу ничем не отличается от остальных. Главное, на что необходимо обратить внимание, это состав:
демпферная лента

утеплитель

полиэтиленовая плёнка (использование необходимо для сохранения целостности раствора от протеканий к соседям снизу)

маты с бобышками

труба теплого пола

чистовая стяжка

Стоит обратить внимание на сложность установки и ремонтных работ, связанных с пирогом водяного теплого пола в квартире. В случае неисправности, связанной с протечкой какой — либо из установленных труб, необходимо будет снять все покрытие и разобрать бетонную стяжку. Поэтому необходимо выбирать трубы, изготовленные из качественных материалов, чтобы уменьшить возможные протечки. Кроме этого стоимость пирога теплого водяного пола значительно выше, поскольку система монтажа указанных труб отличается от монтажа электрического теплого пола.
Способы укладки труб
Помимо простого и углового способа укладки труб водяного теплого пола в квартире, можно выбрать дополнительные два вида укладки для труб — параллельный или спиральный.
Разница в представленных способах следующая — параллельный располагается на всей площади пола по параллельным участкам, и самые высокие температурные участки расположены в начале трубы, в то время как в концах трубы тепло не дислоцируется. Указанный вариант отлично подойдет для установки в квартиры небольших размеров и стабилизации зон повышенного холода, расположенных около двери и окошек. Спиральный способ создает равный по температурному режиму водяной теплый пол в квартире, поскольку все трубы расположены по спирали. В данном случае нагрев пола происходит постепенно по всей поверхности пола квартиры, на котором монтированы трубы. Какая бы схема водяного теплого пола не была выбрана для укладки, необходимо соблюдать стандартный шаг между трубами. Его величина является результатом комплексного расчета проекта и может расположена в диапозоне от 0,1 до 0,30 метров.
Расчет теплого пола в квартире
Перед началом расчета определитесь с тепловыми потерями и если вам необходима будет труба с большим шагом, смело делайте шаг трубы не более 150 мм..
Не забывайте, что на плиты перекрытия нельзя создавать серьезные нагрузки.
Общую стоимость водяного теплого пола в квартире определяет площадь помещения, комплектация оборудования, качество материала и способ производства работ. Пакетное формирование теплого пола обеспечивает совместимость элементов и эффективный прогрев в диапазонах температурного режима. Заводская комплектация снижает стоимость материалов в 1,5-2 раза. Для получения точных расчетов необходимо обратиться к специалистам.
Электрический или водяной теплый пол в квартиру?
Самое главное, что вам нужно решить для себя перед началом монтажа — электрический или водяной теплый пол?
Приведем вам ряд достоинств, которые связанным с установкой именно теплого водяного пола в квартире.
Финансовый фактор — вы уменьшаете количество потребляемой электроэнергии до 25%, а экономия отопления благодаря прогреву комнат, составляет до 60%. Неплохие цифры для размышления.

Удобство — прогрев воздуха создает приятный температурный режим для жизни и любого вида деятельности жильцов квартиры, поскольку температурный режим достигает от +23 в области ног и до +19 в области головы человека. Плюсы в играх на полу и любого другого вида занятия — просмотр фильмов перед телевизором, хождение без тапочек и много другое.

Защита от воздействия — после монтажа все детали нагревателей скрыты от свободного доступа самых маленьких жильцов квартир, что предотвращает любой вид взаимодействия с нагревательными элементами.

Можно ли делать теплый пол в квартире?
Что касается правовых вопросах, то первое, что Вам нужно усвоить — нельзя подключаться напрямую к ТЭЦ. Ни в коем случае. Так Вы сделаете хуже не только соседям, но и себе. Трубы не расчитаны на теплоноситель ТЭЦа с его давлением.
Что касается правовых вопросах, то в России запрещено использование водяных систем теплого пола в многоквартирных домах. Связано это в первую очередь с тем, что люди по глупости подключаются напрямую к ТЭЦ. Можно ли это делать через теплообменник, надо уточнять. В других странах с этим проблем не наблюдается.
Наш вердикт — теплый пол в квартире делать можно. Но наш вердикт, это не вердикт законодательства конкретной страны

eurosantehnik.ru
Водяной теплый пол в квартире
До недавнего времени у жильцов многоквартирных домов, не было возможности самим выбирать систему отопления. В настоящее время существует большое количество доступных вариантов, при использовании которых можно получить желаемый обогрев помещения. Одним из таких способов является водяной пол. Это достаточно надежный и экономичный вариант в получении желаемого микроклимата, но все — же водяной теплый пол в квартире имеет массу ограничений. Поэтому, прежде чем отдать ему предпочтение, необходимо ознакомиться со всеми его особенностями.

Принцип работы водяного теплого пола
Водяной пол – это достаточно новая инновационная система в подаче тепла по всему периметру помещения. В отличие от радиаторных и конвекторных видов, такой пол состоит из вмонтированных теплоносителей под напольным покрытием. Такая конструкция позволяет значительно сэкономить свободного пространства, а так же обогреть все участки напольного покрытия. Принцип работы водяного теплого пола в квартире, заключается в циркуляции горячего потока жидкости по полимерным трубам, которые подсоединены к центральной обогревающей системы. Таким образом, тепло, просачиваясь через основание помещения, достаточно хорошо прогревает нижний слой воздуха, воздух же у потолка остается более прохладным, что создает идеальный микроклимат для проживания.
Отопление батареями и теплым полом (сравнение)
Плюсы и минусы водяного теплого пола
Рассмотрев принцип работы обогревающей системы видно, что она по своим качествам, превосходит другие аналогичные обогревающие модели. Так же у нее есть масса других преимуществ, таких как:
Экономичность. При установке водяного теплого пола в квартирах с небольшой площадью затраты на электроэнергию уменьшаются до 20 %. В зданиях с большой площадью экономия возрастает до 60%.
Безопасность. За счет того, что обогревающие элементы системы расположены под напольным покрытием, исключается риск получить травмы и ожоги, от горячих теплоносителей.
Комфорт. Водяной пол создает комфортный температурный режим для проживания. При его установке нижние слои воздуха прогреваются до + 22° C, верхние до + 18° C, что позволяет ноги всегда держать в тепле и при этом не задыхаться от духоты в помещении.

Здесь стоит отметить, что водяной пол с такими достоинствами идеально подходит для частных домов. В многоквартирных строениях, у него есть ряд своих недостатков, которые могут привести к плачевным последствиям. Поэтому прежде, чем приступить к установке теплого водяного пола в квартирах, стоит ознакомиться с последствиями такого выбора:
Сложность в получении и оформлении соответствующей документации, которая разрешит подключить водяной теплый пол к центральному отоплению.
Существует большая вероятность протечки трубопроводов, которые приводят к затоплению соседей. Здесь весь ущерб ложится исключительно на хозяина квартиры.
Не согласованность с соответствующими органами, самостоятельное подключение водяной системы к центральному отоплению, влечет уголовное дело с выплатой большого штрафа.
Требуется согласование и установка счетчика теплого пола
Из выше перечисленного видно, что установить такой пол в многоквартирных домах, задача практически не выполнима. Для получения официального разрешения потребуется потратить много свободного времени, сил, терпения, не малых финансовых затрат и разрешение соседей, которые мало вероятно пожертвуют своим комфортом. Но, даже собрав всю документацию и спроектировав работу, нет ни какой гарантии, что ЖКХ и Теплосеть дадут единое соглашение. Поэтому единственным правильным решением будет установить индивидуальный водяной теплый пол в квартире.

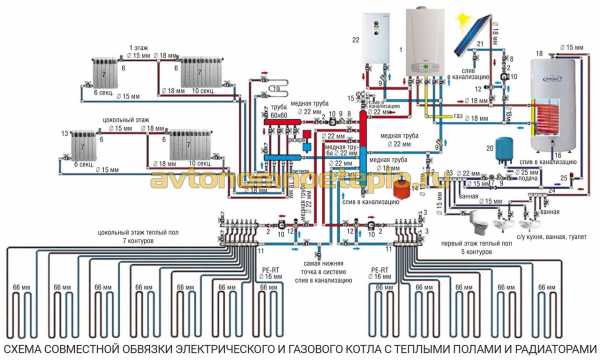

Схема укладки контуров водяного пола
Оборудование для установки водяного пола
Если все же, выбор жильца многоквартирного дома пал на водяную систему, перед ее установкой, нужно приобрести необходимое оборудование, которое поможет предотвратить ряд технологических проблем. Для правильной работоспособности системы, понадобятся следующие материалы:
Вот так выглядит готовый монтаж водяного теплого пола
Насосный узел — поспособствует регулярной циркуляции воды, по всей длине контура водяного теплого пола.
Сепаратор — это оборудование предотвратит появление воздушных пробок.
Специальный узел — при его использовании, можно будет добиться оптимальной температуры пола.
Фильтр — не допустит загрязнения трубопроводов.
Манометр и термометр — помогут визуально отслеживать температуру и давление в контурах.

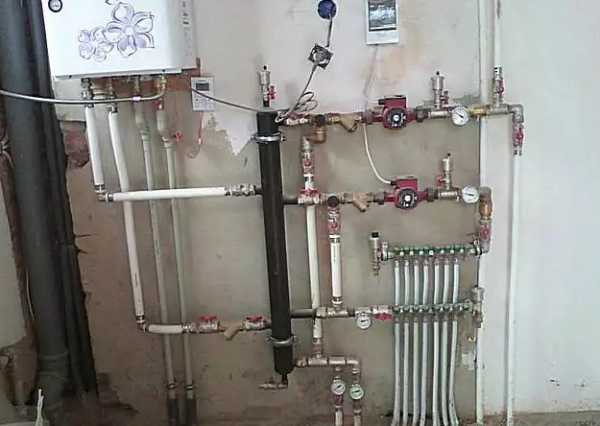

Насосный узел
Чтобы не тратить свободного времени на поиски этих материалов, их можно в готовом комплекте приобрести на строительном рынке.
Монтаж водяного теплого пола
Допущенные ошибки в начале монтажа теплого пола, могут привести к не поправимым последствиям, вплоть до выхода обогревающей системы из строя. Поэтому для этих работ стоит пригласить опытного специалиста, который посоветует, как правильно сделать теплые полы в квартире. Опираясь на его знания и руководствуясь инструкцией, монтаж выполняется в следующем порядке:

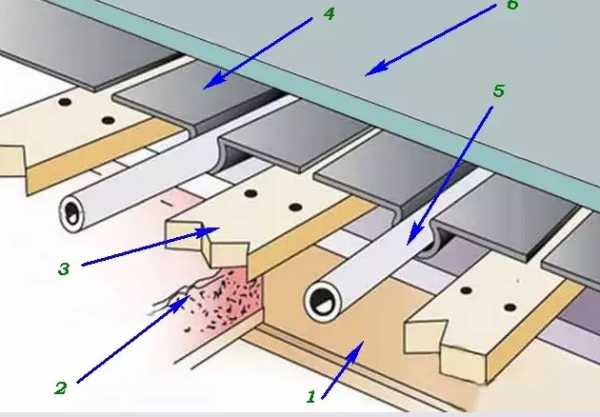

Примерна схема монтажа водяного теплого пола без стяжки
Перед началом установки теплого пола в квартире, необходимо составить схему расположения теплоносителей. Составляется она следующим образом: от всей площади комнаты отнимаются зоны расположения габаритной мебели и расстояние от стен в 15 сантиметров.
До бетонной стяжки убираются все слои старого покрытия. Если освободившее основание имеет трещины и ямы, его выравнивают при помощи тонкого слоя цементной стяжки.
Для защиты от протечки на подготовленное основание укладывается гидроизоляционный слой. При этом соблюдая, чтобы его края заходили на стены.
Во избежание теплопотерь, на гидроизоляцию укладывается утеплитель. Чтобы уменьшить высоту теплого водяного пола в квартире, оптимальным решением будет приобрести полистирольные маты. В этом случае маты предотвратят утечку тепла и послужат основанием для расположения теплоносителей.
Далее укладывается водяной контур, следующими способами: змейкой и улиткой. У каждого метода есть своя технология монтажа, с определенным шагом. Поэтому, эту работу стоит полностью доверить специалисту.
Примерна схема монтажа
Заключительным этапом монтажных работ является укладка напольного покрытия.

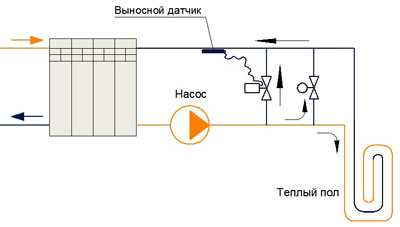

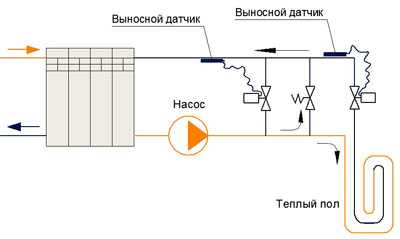

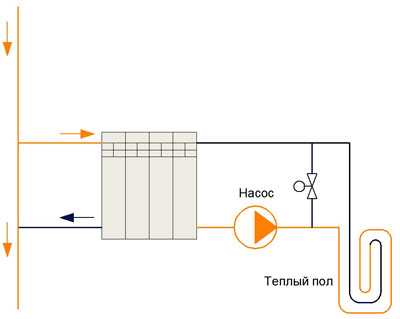

Подключение обогревающей системы
Подключить теплые водяные полы в квартире можно двумя способами:
к радиатору;
к полотенцесушителю.
В первом случае теплоотдача будет происходить от центрального отопления, где температура жидкости составляет около 70°С. Поэтому, чтобы избежать перегрева основания помещения, нужно будет установить коллекторную группу.

При втором способе, поступающая вода в теплоносители будет значительно ниже, но все — же и при ней пол будет достаточно горячим. Для создания оптимального температурного режима пола, полотенцесушитель следует запитать отсекающим клапаном.
Рассмотрев особенности, достоинства и недостатки теплого водяного пола, можно прийти к выводу, что такая система больше подходит для использования в частных домов. Да и как видно сделать такие теплые полы в квартире, без услуг специалиста достаточно сложно. Поэтому опираясь на отзывы потребителей, в городских квартирах лучше установить электрические полы.
AdminАвтор статьи Понравилась статья? Поделитесь с друзьями:
tepliepol.ru
Теплый водяной и электрический пол в квартире
Утеплить полы в квартире можно не только при помощи создания теплоизолирующего слоя между основой и верхним декоративным покрытием. Для поддержания комфортной температуры пола в любое время года успешно применяются различные системы обогрева: водные и электрические. Есть три системы обогрева пола: водяная (классическая), электро-водяная, электрическая
Водяная и электрическая системы обогрева пола
Обогрев полов давно знаком человеческой цивилизации:
В Римской империи и Корее издавна полы обогревались при помощи проложенных от печного отопления подпольных каналов. Только после падения римлян этот секрет был утрачен, а в Корее используется до сих пор.
Сегодня применяются следующие виды обогревательных подпольных систем:
Водяная (классическая)
Электро-водяная
Электрическая
Классический водяной теплый пол
Водяной теплый пол в квартире возможно установить только при наличии двухконтурной системы обогрева (один контур – с горячей водой, другой обратный– с холодной водой: от радиаторов и контура теплого пола к обогревателю)
Это возможно при автономной системе отопления.
Обогрев пола от центрального отопления в домах, где не предусмотрены отдельные стояки и смесительные узлы для пола, категорически запрещено.
Устанавливая самовольно пол с подогревом пола от центрального отопления, вы нарушаете систему теплоснабжения всего дома:
Увеличивается расход теплоносителя
Выходная конечная температура воды в помещениях становится ниже расчетной
Температура воздуха в квартире понижается
Получается, вы просто воруете тепло у всего дома.
Современные строящиеся дома обычно снабжены дополнительным контуром для подогрева полов. В таком доме, разумеется, возможно подключить подогревающую систему к центральному отоплению.
Схема санкционированного подключения к центральному отоплению
Для подключения пола к отоплению необходим отдельный смесительный узел
Схема установки здесь проста:
Обратный контур теплого пола подключается к смесительному узлу
Перед узлом устанавливаются автоматические регулирующий и стабилизирующий клапаны:
Первый регулирует подачу и расход дополнительной энергии
Второй поддерживает рабочее давление и стабилизирует расход
Неразрешенные схемы подключения теплого пола
В последнее время в интернете немало схем подключения пола к центральному отоплению, даже если оно не разрешено. Сколь бы остроумны ни были данные схемы, ясно одно, что вы сильно рискуете:
Контролирующие органы обязательно выявят такое подключение и уплаченные штрафы окажутся намного больше вырученной вами экономии
Даже если вам удастся минимизировать дополнительный расход энергии, чтобы скрыть его от контроля, вряд ли такой пол будет достаточно теплым
Некий компромиссный вариант – взять предварительное разрешение на подключение контура для пола в вашей квартире к центральному отоплению, если такое возможно. К вам придут, все посчитают и замерят, установят тепловые счетчики.
Подключение пола к автономному отоплению
В автономной системе отопление квартиры осуществляется при помощи коллекторного распределения: Для этой системы подогрева пола необходимы котел, расширительный бачок, манометр, коллекторы и насос
Вода из нагревательного котла (газового или электроводоподогревателя) попадает в расширительный бачок
Из бачка под давлением, регулируемым манометром, вода поступает в систему отопления
К системе подключен коллектор горячей воды, разветвляющий подачу по потребителям (комнатные радиаторы, трубопровод теплого пола)
Каждый потребитель, в том числе и теплый пол, соединен с обратным контуром и коллектором остывшей воды
Обратная подача воды в котел осуществляется электронасосом
Требования к водяному полу
При монтаже пола учитывайте:
Тепловой пол устанавливается под цементной стяжкой и утяжеляет все напольное покрытие
Так как возможны прорывы труб, а добраться к ним без снятия всего покрытия нельзя, материал труб должен быть особо прочен:
Лучшие материалы – медь или нержавеющая сталь
Но из-за их дороговизны часто рассматривают менее бюджетный вариант – металлопластиковые трубы, диаметром от 16 до 22 мм
Перед установкой пола предусмотрите место для теплового насоса и коллекторный шкафчик
Схема укладки труб пола
Трубы укладываются:
Обычной спиралью
Спиралью со смещенным центром
Змейкой
Двойным зигзагом
Монтаж водяного пола
Водяной пол укладывается под бетонную стяжку
Подготовить основание (очистить от мусора, заделать дефекты и выровнять)
При необходимости произвести утепление теплоизоляционным слоем
Сверху на теплоизоляцию положить армирующую сетку
Произвести монтаж труб теплого пола с шагом от 10 см (для ванной) до 20 – 30 см (для кухни и гостиной соответственно)
Длина туб в контуре не должна быть больше 50 м
Подключить регулятор температуры и коллектор
Произвести опрессовку системы водой под давлением, чтобы проверить, нет ли утечек и верно ли все подключено
Залить бетонную стяжку – водно-известковый раствор цемента и песка
При невозможности бетонной стяжки теплый пол закрывается сверху пластинами из полистирола
Другой вариант – прокладка труб отопления пола между деревянными лагами или рейками
Электро-водяной (жидкостный) пол
Это –новинка нашего времени, очень удобная
Полы поставляются в готовом виде
Устанавливаются под любое покрытие, кроме пробкового и паркета, в цементную стяжку
Очень экономные и хорошо регулируемые (подключение к электричеству происходит через регулятор)
Установка пола не требует согласования с коммунальными службами и подходит для жилища любого типа
Редко ломаются, ремонт пола не требует вскрытия бетонной стяжки:
Кабель находится прямо в трубе, внутри которой специальная теплопроводящая жидкость
Кабель выводится из-под стяжки и крепится в сервисной коробке
Не требуется циркуляционный насос, так как прогрев жидкости происходит равномерно
Электрический теплый пол
Электрические полы бывают следующих видов:
Кабельные
Пленочные
Электрический теплый пол может быть кабельным и пленочным
Кабельные полы
Электрический одно- или двухжильный кабель обычно монтируется в нагревательные секции или нагревательные маты:
Нагревательные секции устанавливаются в бетонную стяжку
Нагревательные маты можно укладывать в плиточный клей и на старую стяжку
Назначение кабеля – не передача электрического сигнала, а преобразование электрической энергии в тепловую
Кабельный электрический пол не подходит для теплочувствительных и легковоспламеняющихся покрытий: деревянных полов, паркета и пробки
Пленочный тепловой пол
Другое его название – инфракрасный, хотя такой термин относится в целом к тепловому излучению. Нагревательным элементом такого пола является специальная пленка
Это также электрический пол, но нагревательным элементом является пленка.
Основной поставщик пленочных полов сегодня Южная Корея.
Пленочный пол в свою очередь может быть:
Углеродным – между двумя слоями лавсановой пленки укладывается резистивный элемент
Биметаллическим – полиуретановая пленка, внутри которой запаяно два слоя:
Нижний – алюминиевый
Верхний – медный
Биметаллическая пленка выпускается в рулонах.
Устанавливается под ламинат, ковролин, линолеум, паркет, но малопригоден для плитки (из-за низкой температуры теплоносителя – для дерева самая комфортная температура 28 ˚С)
При более высокой температуре дерево может рассохнуться.
Достоинства пленочного пола:
Очень простая укладка
Небольшая нагрузка на пол из-за небольшой общей высоты покрытия
Видео: Электрический пленочный пол
[av_video src=’https://www.youtube.com/watch?v=m7Ql6ylq-6I’ format=’16-9′ width=’16’ height=’9′]
remontdizajn.ru
Водяной теплый пол в квартире
Теплый пол от центрального отопления
Хотите теплый водяной пол в квартире? Это возможно! Мы рассмотрим все нюансы, касающиеся водяных теплых полов в квартире.
В этой статье Вы узнаете, как сделать водяной теплый пол в квартире. Рассмотрим схемы.
В каких случаях разрешен монтаж теплых водяных полов в квартире?
Разрешено там, где схема отопление выполнено особой разводкой. Там где, на всю квартиру имеется один ввод отопления и разводится по всем комнатам. Обычно на такую схему разводки устанавливают теплосчетчики на отопление. Данная разводка в квартире имеет два стояка: Подающий и обратный магистральный трубопровод больших диаметров.
Так что, если у Вас стоит учет тепла на отопление, то Вы можете смело рассчитывать на монтаж теплых водяных полов в собственной квартире.
Но следует учесть, что бы вам и на всю квартиру было выделено достаточное количества тепла. Чтобы не возникла ситуация, когда расход тепла был большим на столько, что сможет нарушить гидравлический баланс обмена тепла между соседними квартирами.
Но гидравлическая дестабилизация баланса, устраняется регуляторами расхода, что в свою очередь вынуждает систему расходовать дозированное количество объема воды (теплоносителя). Гидравлическая дестабилизация баланса — это когда у Вас теплые полы начнут сильно расходовать воду. И при этом возникает повышенная скорость потока циркуляции в трубопроводе, что увеличивает скорость в трубопроводе и начинает действовать на другие квартиры. Чтобы этого не происходило, необходимо поставить регуляторы расхода.
В каких случаях запрещен монтаж теплых водяных полов в квартире?
В случаях, когда внедрение теплого водяного пола может привести к дестабилизации гидравлического и теплого баланса между квартирами по общему стояку отопления. То есть это когда в каждой комнате вашей квартиры стоит стояк отопления. В таких случаях запрещено из стояка отбирать тепло для теплых полов. Это может привезти, к тому, что Ваш теплый водяной пол, подключенный к этому стояку, может отобрать температуру на столько, что может существенно снизить тепло приходящее в другие квартиры данного стояка.
Но! Теоретически и практически, можно поставить теплые водяные полы куда угодно!
Главное соблюсти дозированный расход тепла и не нарушить баланс потоков воды.
Ниже мы рассмотрим схемы, которые позволяют сделать теплые полы в квартире.
Сначала рассмотрим вариант для квартиры, где запрещено устанавливать теплые водяные полы.
Схема 1. Самая дешевая и не надежная.

В схеме 1 нужно подобрать циркуляционный насос как можно слабее. Это с расходом до 5-10 литров/минуту и напором 1-2 метра. Труба диаметром 16 длиной не более 70 метров. Имеет очень большой недостаток — полы абсолютно не регулируются. К тому же, если большие теплопотери пола, то можно получить сильно остывший радиатор. И хуже того, можно отобрать значительную температуру, что приведет к понижению температуры соседствующих радиаторов одного стояка.
Схема 2. С возможностью балансирующей регулировки.

На схеме добавлен балансирующий кран.
Данная регулировка, позволяет снизить скорость потока в теплом поле, что может уменьшить температуру теплых полов. Чтобы уменьшить температуру теплого пола, необходимо открыть этот кран на определенный пропуск.
Схема 3. Позволяет снизить влияние теплового расхода.

К2 — Трехходовой клапан с термочувствительным механизмом. Этот клапан создает условие в точке 3 — дать постоянно не изменяющую температуру. То есть, если у Вас полы потребляют большое количество теплоты, то это может вызвать приход в стояк сильно остывшую почти холодную воду. Холодная вода, может остудить соседствующие радиаторы по стояку.
Чтобы такого не возникало, используйте схему 3 с трехходовым клапаном с термочувствительным механизмом (термостатом). Данный трехходовой клапан продается в специализированных магазинах сантехники и называется так: Трехходовой механический смесительный клапан с термостатом для водоснабжения. То есть, такой клапан предназначен в автоматическом режиме, регулировать температуру горячей воды. В данной схеме необходимо настроить клапан так, чтобы в точке 3 была теплая почти высокая температура. Но если полы будут слабо греть, можете уменьшить температуру клапана, тем самым повышая теплопотери в теплом поле.
В схеме 3 для регулировки температуры теплого пола можно использовать два клапана: К1 и К2. Если получится так, что радиатор остынет ниже выставленной температуры трехходового клапана, то получится так, что температура в теплые полы просто не пойдет. Циркуляция в теплом поле просто прекратиться. Если таковое происходит: Следует уменьшить температуру на трехходовом клапане до уровня прохладной воды в точке 3 и открыть балансирующий кран, с целью разбавить входную температуру с горячей водой. В этом случае должна получиться золотая середина, которая и стабилизирует температуру выхода в стояк и баланс отбора тепла в теплые полы. Пол должен постоянно работать.
Схема 4. Для продвинутых!!!

К1 — Перепускной клапан.
К2 и К3 — Трехходовые клапаны. Только подключены они по разному.
Здесь К3 (Трехходовой клапан) служит для того, чтобы стабилизировать температуру теплого пола. Методом возвращаемой температуры с контура. Такая схема позволяет сделать климат контроль. Когда в комнате станет жарко, он будет поджимать поток в контуре теплого пола, тем самым уменьшая выделения тепла в комнату. Так как чем теплее в комнате, тем вода, проходя по контуру, меньше остывает и достигает термочувствительный элемент трехходового клапана, что в свою очередь не дает протекать жидкости большими темпами.
Перепускной клапан служит, для того, чтобы насос не работал на закрытый контур теплого пола. Дело в том, что трехходовой клапан К3 может закрыть или снизить расход контура на столько, что это может вызвать не благоприятную работу для насоса. Поэтому перепускной клапан нужен для того чтобы дать расход насосу. Кстати когда насос работает на закрытый контур, он мало того может перегреться, он еще будет потреблять большое количество электроэнергии.
Перепускной клапан своего рода тоже может служить регулировкой напора контура. Чем выше напор, тем быстрее будет проходить вода в контуре.
Схемы для двухходового клапана с термоголовкой и выносным датчиком.
Схема 5. Позволяет снизить влияние теплового расхода.

Данная схема работает как схема 3. При повышении температуры на выносном датчике, клапан устремляется перекрыть поток. То есть, если достигла большая температура, то просто закроет поток через клапан и поток устремиться в теплые полы. Но когда из полов будет идти сильно охлажденная вода, то выносной датчик будет открываться, тем самым пропускать горячий поток через клапан, чтобы не допустить сильное остывание радиатора. Балансирующий кран рядом служит для регулировки теплового потока в контур теплого пола. Если он будет закрыт, то контур теплого пола будет работать на 100%. Если его немного открыть, можно добиться уменьшения температуры теплого пола.
Схема 6. Для продвинутых!!!

Данная схема работает, как схема 4.
А теперь мы рассмотрим вариант, где разрешено в квартире устанавливать теплые водяные полы.
Данный вариант имеет недостатки. Ниже будет другой вариант.

Смесительный узел. Принцип работы. Назначение и расчеты.
На входе смесительного узла, необходимо поставить регулятор расхода либо балансировочный клапан. Лучше первое. Этот клапан будет ограничивать расход. Также можно поставить автоматический балансировочный клапан для стабилизации перепада давления, который тоже сможет стабилизировать расход.
Об автоматическом балансировочном клапане можно узнать здесь.
Расход должен быть минимальным на столько, чтобы не увеличить обычный расход, который у Вас был. Если Вы увеличите расход, то коммунальные службы узнают об этом. Лучше не увеличивать расход, чтобы не испортить Вашим соседям нормированный поток отопления. Чтобы не возникли проблемы. Чтобы, не обратить на себя внимание коммунальных служб, а то придумают какие-нибудь санкции.
Подключение через теплообменник
Это идеальный вариант подключения смесительного узла для центрального отопления.

Огромным достоинством данной схемы является то, что создается своя замкнутая система отопления. То есть теплоноситель, который циркулирует в центральном отопление не попадает в ваш смесительный узел на теплые полы.
Второе достоинство в том, что давление центрального отопления не влияет на теплые полы. То есть если у Вас трубы выдерживают до 10 Bar, а центральное отопление может по техническим причинам дать больше, то ваши теплые полы не пострадают от разрушения повышенного давления.
То есть теплообменник на входе передает вашему смесительному узлу только температуру. Влияние расходов не происходит.
Схем смесительных узлов достаточно много, чтобы показывать только одну для Вас.
О том, как уложить трубу и какие существуют схемы смесительных узлов, вы можете узнать в этих разделах:
Теплый водяной пол своими руками.
Трехходовой клапан и схемы смесительных узлов.

Водяной теплый пол в квартире
Как устранить проблемы с водонагревателем?
Водяной теплый пол от горячей воды
—
Сантехник — ОТВЕЧАЕТ!!!
Большой сборник статей касающихся систем водоснабжения и отопления
Монтажные работы: Проекты, схемы, чертежи, фото, описание.
Если надоело читать, можно посмотреть полезный видео сборник по системам водоснабжения и отопления
infobos.ru
Как сделать водяные теплые полы в квартире
Красиво и со вкусом обставленная квартира, удачная планировка, качественный ремонт — кому не понравится такое жилье? Однако бывают нюансы, которые сводят на нет всю прелесть квартир.
Чаще всего человек испытывает дискомфорт от неподходящего ему температурного режима. Просто наступив утром на ледяной пол в ванной комнате можно испортить себе настроение на весь день.
Бесконечное напоминание домочадцам «надеть тапки» во избежание болезней сводит на нет дружелюбную атмосферу в семье. Сырость в ванной, холодный туалет, промозглость и озноб в дни отключения центрального отопления или горячего водоснабжения…
Все это легко исправить! Достаточно установить водяные теплые полы в квартире. Такой пол создаст комфортный и мягкий микроклимат в доме. Кафель и плитка всегда будут теплыми, на них уютно стоять босыми ногами. Теплый пол создаст совершенно иную атмосферу в квартире — тепла, комфорта, удобства.
Разновидности теплых полов
Существует много способов сделать пол теплым. Это и обогрев с помощью электричества, обогрев горячей водой, обустройство специальной пленкой, излучающей тепло.
Далеко не все типы теплых полов экономичны, безопасны или подходят к любому жилью. Монтаж должен производиться только профессионалами.
Поэтому в выборе теплого пола для жилой квартиры следует взвесить все за и против, основываясь на том, что вы хотели бы видеть в итоге, сколько готовы за это заплатить и каков режим эксплуатации предполагается.
Водяной теплый пол
Самые простые в монтаже, самые выгодные по энергозатратам и самые удобные в эксплуатации — это водяные теплые полы в квартире. По сути это трубы под полом, по которым циркулирует горячая вода.
Трубы нагреваются и отдают столько тепла, сколько необходимо для поддержания баланса внешней и внутренней температур. Начиная снизу от пола, тепло равномерно распределяется по всему объему комнаты, в итоге занимая все пространство.
При этом создается очень комфортный климат с теплый воздухом. Именно за эту тепловую мягкость водяные полы предпочитают монтировать практически по всей квартире.
Где лучше установить теплый пол в квартире?
Водяной теплый пол можно установить по всей площади квартиры, ограничений нет. Однако излишнее тепло в спальне и гостиной скорее помешает.
Чаще всего теплый пол кладут в ванной, в санузле, на кухне, на лоджии, в прихожей. Прекрасно сочетается водяной теплый пол с кафелем и плиткой, хорошо обогревает под ламинатом.
Под паркет и ковролин не рекомендуют вообще делать теплый пол, т.к. низкая теплопроводность этих материалов не даст выходу тепла в квартиру. С осторожностью надо отнестись и к линолеуму: при нагревании он может источать неприятный запах и выделять вредные для человека вещества.
Следует учесть расстановку мебели и бытовой техники при планировании теплого пола. Например, на кухне логичнее ограничиться центральной зоной пола и избегать захода обогревающих труб под кухонную линию и бытовую технику. Лучше проложить трубы по проходным местам.
В ванной комнате, напротив, важно проложить теплый пол в труднодоступных местах, например, под самой ванной. Это улучшит и обогрев комнаты, и пролившаяся вода быстрее высохнет. Удобство водяного пола и в том, что в длинном и широком коридоре достаточно проложить две трубки по центру, тогда площадь пола коридора будет теплой.
Монтаж водяного пола
Монтаж теплого водяного пола очень прост, но все же лучше довериться профессионалам. Единственное ограничение — дешевле и проще укладывать пол на бетон, т.е. лучше изначально планировать теплый пол на стадии ремонта.
По задуманному контуру напольного отопления прокладывают замкнутую систему трубок, например, змеевиком. Оба выхода замыкаются или к системе центрального отопления, или трубе горячего водоснабжения.
Регулируется прокачка горячей воды по трубкам установленными смесителями. Далее проложенные трубки закрепляются стяжкой и сверху закрываются напольным покрытием.
Преимущества водяного теплого пола

Водяной пол очень экономичен по своим затратам, ведь он потребляет только горячую воду, которая пройдя цикл по трубкам никуда не исчезает и не расходуется, а вновь возвращается в основную трубу.
Это очень выгодно по сравнению с электрическим теплым полом, где обогрев каждого метра будет стоить дорого.
Трубки для водяного пола долговечны, протечки исключаются.
Подогрев пола всегда можно отключить вручную, прикрутив вентиль.
Возможность уложить обогревающие трубки именно в тех местах, где это необходимо, делает теплый водяной пол удобным в дальнейшей эксплуатации.
Похожие статьи :
info-krovlya.ru
