Теплый пол водяной стяжка: Стяжка для теплых полов: варианты, толщина и растворы

Минимальная толщина стяжки для водяного теплого пола и максимальная высота над трубой – какая она

Содержание:

Устройство теплого водяного пола
Назначение стяжки
Минимальная толщина стяжки
Максимально допустимая высота стяжки
Видео

При обустройстве теплого водяного пола поверх нагревательных элементов заливается стяжка, используемая в качестве основы для финишного напольного покрытия. Для частных домашних мастеров, которые решаются самостоятельно смонтировать систему теплого пола, актуальным является вопрос о толщине стяжки. Какой должна быть высота стяжки теплого пола, чтобы нагревательные элементы не получили повреждений от нагрузок в процессе эксплуатации, а обогрев был максимально эффективным. Чтобы ответить на этот вопрос, необходимо изучить особенности системы и свойства материалов, из которых будет изготовлен чистовой пол. Кроме того в СНиП существуют определенные рекомендации, связанные с этим вопросом.


Устройство теплого водяного пола

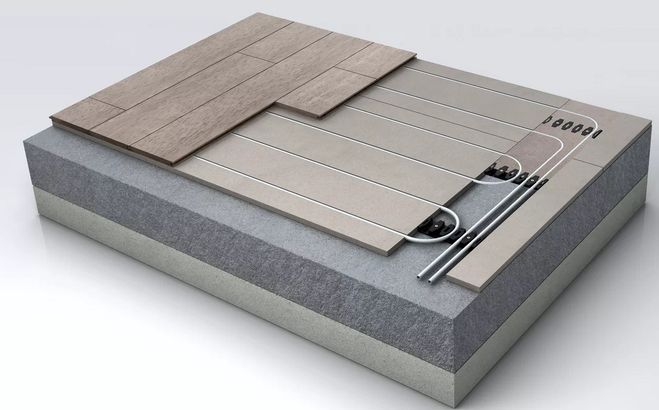

Система «теплый пол» предполагает наличие нескольких слоев, уложенных в определенной последовательности.

Если рассматривать пирог системы снизу вверх, то можно увидеть следующий порядок:

  • Вначале обустраивается черновое основание.
  • Далее следует гидроизоляционный слой.
  • Затем укладывается слой теплоизоляции.
  • Нагревательные элементы.
  • Бетонная стяжка.
  • Финишное напольное покрытие.


Черновое основание является необходимой частью, так как с его помощью выравнивается поверхность пола. Это позволяет получить более ровную чистовую стяжку. Следует учесть, что черновое основание необходимо во всех случаях, включая теплый пол по грунту в частном доме или бетонные перекрытия. Отсутствие первого слоя может негативно отразиться на эффективности работы системы «теплый пол».

Назначение стяжки

Стяжка теплого водяного пола предназначена для выполнения следующих функций:

  • Защита нагревательных элементов от механического воздействия.
  • Передача тепла и его равномерное распределение по поверхности.

Чтобы выполнить первую задачу, необходимо сделать достаточно толстую стяжку, а для эффективного обогрева требуется минимальная стяжка для водяного теплого пола. Другими словами, для выполнения обоих функций требуется подобрать оптимальный вариант.


При определении толщины стяжки над трубой водяного теплого пола следует учитывать несколько факторов:

  • Какой материал будет использоваться в качестве финишного напольного покрытия (ламинат, паркет или плитка).
  • Диаметр нагревательных трубок.
  • Для какой цели монтируется теплый пол (основной или дополнительный обогрев).
  • Величина предполагаемой нагрузки на стяжку.

Помимо этого при определении максимальной и минимальной толщины стяжки для водяного теплого пола следует придерживаться рекомендованных Санитарных Норм и Правил.

Минимальная толщина стяжки

При определении минимальной толщины стяжки над трубой теплого пола лучше всего брать за основу Санитарные Нормы и Правила. Именно в этом документе обозначено, что при использовании металлоцементного состава толщина стяжки над трубами отопления не должна превышать 2 сантиметров. Минимальная толщина классического цементного раствора над трубными коммуникациями, которые располагаются внутри пола, должна быть не меньше 4 см. Добавляя к этим значениям диаметр трубных изделий, получаем высоту 6-7 см. Это значение считается наиболее оптимальным и соответствующим требованиям СНиП. Поэтому профессиональные мастера делают чистовую стяжку над трубами водяного пола именно такой высоты.

Современные мастера делают стяжку из самовыравнивающихся растворов, которые характеризуются повышенной прочностью. Применение таких материалов позволяет делать стяжку минимальной толщины, слегка покрывающую трубные коммуникации. Однако в этом случае в качестве финишного напольного покрытия рекомендуется использовать кафельную плитку. С этим материалом, уложенным на плиточный клей, поверхность приобретает особую прочность, несмотря на минимальную толщину стяжки теплого водяного пола под плитку.


Что касается электрического теплого пола, то здесь ведутся совсем другие расчеты. Дело в том, что прочность греющего кабеля намного выше, чем аналогичная характеристика трубок водяного пола. Следовательно, верхнему слою стяжки в большей степени отводится функция передачи тепла, чем защиты от механических нагрузок и повреждений. Кроме этого в качестве финишного напольного покрытия для теплого пола, работающего на основе электрического кабеля или нагревательных матов, чаще всего используется плитка. В результате получается, что минимальная стяжка электрического теплого пола составляет 1,5 см.

Независимо от высоты стяжки между ней и стеной необходимо оставлять деформационный зазор, куда следует обязательно уложить демпферную ленту. Если заливается большая площадь, то не стоит забывать о компенсационных швах.

Максимально допустимая высота стяжки

В отношении максимальной толщины стяжки над водяным теплым полом в СНиП нет никаких указаний, однако превышать оптимальные значения толщины при обустройстве теплого пола в частном доме смысла нет. Это станет причиной следующих факторов:

  • Большой расход строительных материалов, в результате чего обустройство теплого пола обойдется намного дороже.
  • Повысится инерционность процесса нагрева поверхности.
  • Полезное жилое пространство станет значительно уменьшится.


В большинстве случаев оптимальное значение толщины превышают при необходимости сделать поверхность максимально ровной или при обустройстве теплого пола на одном уровне в рядом расположенных помещениях. Хотя более правильно будет сделать это на этапе создания чернового основания. Из-за разной толщины верхней стяжки поверхность пола будет прогреваться неравномерно. Благодаря тому, что стяжка создается независимо от других конструкций, расход энергоносителей из-за неравномерного нагревания пола не увеличится. Но этот фактор может повлиять на инерционность прогрева плавающей стяжки. В целом стяжка передаст то количество тепла, которое ей дадут нагревательные элементы.


Следует обратить внимание еще на один факт: обустраивая стяжку теплого водяного пола в жилых помещениях, лучше всего создавать равномерный слой оптимальной толщины. А вот в местах, где на поверхность пола оказывается значительная нагрузка, для защиты нагревательных трубок теплого водяного пола можно увеличить слой чистовой стяжки. К таким помещениям можно отнести гараж или различные технические постройки.


Максимальная и минимальная толщина стяжки для теплого пола — особенности заливки теплого пола

01. 05.2018Рубрика: ПолАвтор: admin

Для увеличения срока службы теплого пола, необходимо позаботиться о заливке качественной стяжке как черновой, так и чистовой. Важную роль в этом случае играет правильно подобранная толщина стяжки. В этой статье будут рассматриваться нюансы создания стяжки для теплого пола. Мы узнаем, какая максимальная и минимальная толщина стяжки для теплого пола допускается.

Содержание

  1. Несколько слов о стяжке
  2. Минимальная стяжка
  3. Видео

Несколько слов о стяжке

Если сказать в двух словах, то не существует универсального показателя толщины стяжки, так как он зависит:

  • от назначения помещения;
  • от типа грунта;
  • от предназначения пола.

Это влияет на выбор толщины стяжки и марки цемента, использование армирующей сетки, а также арматуры. Поэтому правильней будет разделить стяжку на 3 типа:

  1. Минимальная толщина. В этом случае укладывать армирующую сетку нет необходимости. Толщина стяжки может доходить до 2 см, а заливается она самовыравнивающими смесями.
  2. Средняя толщина. В этом случае толщина бетона может достигать до 7 см. При этом используется армирующая сетка или арматура. В таком случае эта конструкция будет называться железобетон.
  3. Максимальная толщина. Здесь стяжка может иметь 15 см. Скорее всего, она будет характеризоваться как монолит с арматурой. В случае ее заливки, она будет служить в качестве целостной системы во всем доме, служа одновременно, и как фундамент.

Также стяжка классифицируется по используемому материалу. Например, при классическом исполнении используется бетон из щебня. Фракция гравия никак не позволит заливать тонкую стяжку. Также существуют готовые самовыравнивающие смеси, благодаря которым можно заливать тонкие стяжки над водяным теплым полом. Они также подходят и для финишной отделки.

Что касается водяного теплого пола, то здесь возникает немало вопросов, касательно толщины стяжки. Выбранная толщина должна полностью покрывать отопительный контур. Но она будет зависеть от используемого диаметра трубы. Если Ø25 мм, то стяжка будет иметь толщину 5-7 см.

При заливке стяжки на теплый пол, следует учитывать и фактор ее расширения. Поэтому по всему периметру помещения к стене закрепляется демпферная лента, которая будет компенсировать линейное расширение.

При обустройстве теплого пола, заливать слишком толстую стяжку не рекомендуется. Это объясняется тем, что эффективность обогрева будет снижена, а регулировать температуру теплого пола будет сложно.

Минимальная стяжка

Минимально допустимая толщина стяжки на теплый пол должна составлять 6,5 см. Стяжка должна полностью покрыть отопительные контуры. Так, труба должна быть покрыта бетоном, толщиной от 2 до 5 см.

Статическая нагрузка для бетонного покрытия над водяным теплым полом рассчитана на 2 кН/м2. Для соответствия этого показателя стяжка должна покрыть трубы не меньше чем на 4,5 мм.

Чтобы уменьшить толщину стяжки до 1-1,5 см, можно уложить армирующую сетку из проволоки, сечением в 3 мм и с ячейками 10×10 см. Если в качестве финишного отделочного материала используется плитка, то высота стяжки под плитку рассчитана слоем до 65 мм. Некоторые специалисты рекомендуют отталкиваться от следующих соотношений между диаметром трубы и толщиной стяжки:

  • Труба Ø12 мм – 60 мм стяжка.
  • Труба Ø17 мм – 65 мм стяжка.

Важно учитывать тот факт, что вес бетонной конструкции может составлять 150 кг/м2. Поэтому предварительно следует убедиться в надежности перекрытия.

Итак, в этой статье приведена информация касательно того, какая толщина стяжки допускается для систем теплого пола. В конце статьи вы можете оставлять комментарии. Нам и нашим читателям интересно знать, как устроена стяжка теплого пола в вашем доме.

Видео

 Из предоставленных видеоматериалов, вы больше узнайте об устройстве стяжки теплого пола:

Направляющая для стяжки пола с подогревом

Направляющая для стяжки пола с подогревом

Кит МакГрат,

Популярность напольного отопления в Великобритании и Ирландии в последние годы продолжает расти. Однако существует путаница в отношении наиболее подходящей стяжки для полов с подогревом. Важно помнить, что существуют различные типы напольного отопления, но обычно это электрические нагревательные кабели или трубопроводы для теплой воды.

Независимо от того, является ли проект коммерческим или жилым, новостройкой или реконструкцией, жидкая стяжка для пола Cemfloor является лучшим решением для подогрева пола. В этом руководстве по укладке стяжки для полов с подогревом процесс объясняется более подробно, от правильной глубины стяжки до времени высыхания.

Нанесение стяжки для полов с подогревом

Одним из аспектов, который делает напольное отопление уникальным для стяжки, является то, что под системой отопления будет слой изоляции, что означает, что стяжка будет «плавающей» при укладке.

Как жидкую стяжку, так и пол с подогревом необходимо рассматривать вместе еще на этапе проектирования, чтобы обеспечить успешную установку. При укладке жидкой стяжки для пола с подогревом необходимо учитывать несколько факторов, в том числе:

– Участок, на который будет производиться стяжка, должен быть ровным и плоским, иначе изоляция не будет ровной.
– Учитывается тепловая мощность системы отопления, а также площадь пола.
– Подвижные или монтажные швы учитываются при укладке стяжки для защиты от растрескивания.
– Перед укладкой стяжки используйте штативные глубиномеры, чтобы убедиться, что пол ровный.

Стяжки Cemfloor следует всегда использовать в соответствии с «Сводом правил для нагнетаемых самовыравнивающихся стяжек». Мы рекомендуем, чтобы укладку стяжки для полов с подогревом выполнял специалист по укладке стяжки, прошедший необходимое обучение в Cemfloor.

Глубина стяжки и напольное отопление

Высокое качество жидкой стяжки Cemfloor означает, что она идеально подходит для напольного отопления, поскольку ее можно наносить на очень тонкие участки. Оптимальным является заливка от 40 мм до 50 мм жидкой стяжки для полов с подогревом. В эту глубину входит диаметр трубы отопления.

Окончательная толщина зависит от конкретных факторов. Например, необходимо учитывать, были ли трубы установлены с помощью зажимной или направляющей системы, а также тип используемой изоляции. 9№ 0005

Жидкая стяжка выступает в качестве теплоаккумулятора при напольном отоплении и способствует равномерному отводу тепла. Очень важно, чтобы все трубы отопления были покрыты стяжкой, а также чтобы была достаточная глубина, чтобы скрыть любые коммуникации по полу.

Правильное время высыхания жидкой стяжки и полов с подогревом

Чрезвычайно важно, чтобы стяжка пола для полов с подогревом имела достаточное время высыхания. В противном случае излишняя влага в стяжке может привести к повреждению последующего напольного покрытия.

Теплый пол можно использовать для сокращения времени высыхания, но использовать его следует только через неделю. После первых 7 дней процесс ввода в эксплуатацию можно начинать при температуре воды 25 градусов по Цельсию.

После этого начального этапа наливная стяжка пола сможет выдерживать более высокие температуры, повышать температуру потока с шагом 5°C в день до тех пор, пока температура воды не достигнет максимума 50 градусов Цельсия. Этот нагрев следует поддерживать до полного высыхания стяжки. Вентиляция также важна во время этого процесса, поэтому окна и двери должны быть открыты, где это возможно.

Почему стоит выбрать жидкую стяжку Cemfloor для полов с подогревом

Cemfloor — это высококачественная стяжка, которая отлично подходит для полов с подогревом. Выбор Cemfloor по сравнению с традиционными стяжками имеет множество преимуществ. Например:

– Использование Cemfloor снизит эксплуатационные расходы на напольное отопление благодаря его исключительной теплопроводности и уменьшенной толщине стяжки.
– Cemfloor высыхает быстрее, чем другие стяжки.
– Cemfloor самоуплотняющийся, что устраняет пустоты вокруг труб напольного отопления.
– Минимальная усадка при высыхании (<0,05%).
– В полах можно использовать больше теплоизоляции.

Поговорите со специалистом сегодня

Компания Cemfloor является лидером на рынке жидких стяжек и имеет опыт работы с системами напольного отопления как на бытовом, так и на коммерческом рынке. Наша команда специалистов будет рада помочь, если у вас есть какие-либо вопросы относительно жидкой стяжки для полов с подогревом. Нажмите здесь, чтобы связаться с нами сегодня.

Теплый пол и стяжка | Профессиональный совет

В Screed It мы понимаем, что любые работы, запланированные для проекта, должны быть максимально быстрыми, эффективными и экономичными. Вот почему мы предоставили несколько профессиональных советов по напольному отоплению и стяжке, по тому, как они должны быть установлены вместе (включая минимальную и максимальную толщину стяжки), и что вы можете сделать, чтобы обеспечить наилучшую практику при выполнении работ.

Что такое пол с подогревом?

Подпольное отопление (UFH) — это метод обогрева любого внутреннего помещения путем выработки тепла под полом помещения. Он может использоваться просто для обогрева пола или даже полностью заменить радиаторные системы и стать основным источником тепла в помещении.

При установке напольного отопления обычно можно выбрать два типа системы. Это электрические системы и системы водоснабжения. Электрическая система подогрева пола будет использовать кабели для выработки тепла, в то время как системы водяного отопления пола будут перекачивать нагретую воду по ряду труб под вашим верхним слоем пола.

Установка систем UFH под стяжку

Начиная снизу, черный пол будет состоять либо из бетонной плиты, либо из балки и блока, которые затем изолируются водонепроницаемой мембраной. Затем эту мембрану следует покрыть слоем теплоизоляции. В большинстве случаев это будет либо пенопласт, либо минеральная вата. Также могут быть случаи, когда необходимо установить пароизоляцию поверх исходного теплоизоляционного слоя.

После этого можно монтировать трубы теплого пола. Они должны быть уложены на пол ровно, по возможности избегая резких изгибов (поскольку трубы на водной основе должны поддерживать свободный поток), и располагаться в виде петли для обеспечения равномерного распределения тепла. Трубы должны крепиться к подложке с помощью хомутов.

После того, как все будет установлено и подготовлено, можно будет укладывать выбранную для пола смесь для стяжки. Затем его оставляют сохнуть, и можно уложить напольное покрытие по выбору домовладельца или подрядчика, чтобы покрыть его. Некоторые могут также оставить стяжку открытой, как стильную отделку пола.

Какая стяжка для полов с подогревом лучше? №

Существует два типа стяжки, которые можно укладывать вокруг теплого пола. Ни один из них не может считаться «лучшим» для установки напольного отопления, поскольку они предлагают те же преимущества при правильной установке. Однако при рассмотрении вопроса об установке вы всегда должны учитывать тип используемой стяжки, чтобы оставить место для теплового смещения и расширения труб.

Ниже мы предоставили дополнительную информацию о двух типах смеси для стяжки пола:

Традиционная стяжка пола

Традиционная песчано-цементная стяжка, также называемая «сухой стяжкой», представляет собой смесь крупнозернистого песка и цемента. Соотношение песка и цемента может варьироваться в зависимости от подрядчика, но в среднем обычно указывается соотношение смеси 4:1. Ему также требуется достаточное количество воды, чтобы достичь требуемой консистенции, не становясь настолько влажным, чтобы при сжатии он выделял больше нескольких капель влаги.

Время высыхания традиционных типов стяжки обычно составляет от пяти до семи дней.

Традиционной стяжке пола потребуется не менее 28 дней, прежде чем можно будет включить обогрев, а система UFH должна сначала работать при низкой температуре, чтобы стяжка нагрелась. Это помогает завершить отверждение до того, как нагрев достигнет полной рабочей температуры.

Жидкая стяжка

Жидкая стяжка, также известная как «струящаяся стяжка», часто считается более быстрой и эффективной альтернативой традиционным песчано-цементным стяжкам. Это связано с тем, что жидкую стяжку можно доставить на строительный объект и просто залить в пространство, которое необходимо установить. Оттуда составная смесь затвердеет сама по себе и образует гладкую плоскую поверхность. Поэтому их также часто называют самовыравнивающимися стяжками.

Если вы хотите быстро закончить рабочий проект, жидкая стяжка часто является лучшим выбором. Часто по нему можно ходить в течение 24–48 часов после укладки, хотя на отверждение уходит больше времени, чем на традиционную стяжку.

Теплый пол и глубина стяжки

Особенно важно соблюдать рекомендуемую толщину слоя стяжки, так как глубина трубы определяет, насколько эффективно система UFH будет распределять свое тепло. Толщина слоя также варьируется в зависимости от того, используете ли вы традиционную песчано-цементную стяжку или жидкую стяжку.

В идеале традиционная песчано-цементная стяжка должна иметь минимальную толщину 65 мм и максимальную толщину 75 мм. Независимо от выбранного измерения, оно должно быть постоянным на протяжении всей работы, чтобы сохранить одинаковое распределение тепла.

Поскольку наливную стяжку можно укладывать более тонкими слоями, чем традиционную стяжку, минимальная глубина слоя может составлять всего 50 мм или 55 мм.

Предотвращение проблем с подогревом пола и стяжкой

При установке напольного отопления и покрытии его слоем стяжки, есть несколько других моментов, которые необходимо соблюдать, чтобы обеспечить наилучшую практику:

  • Вы должны убедиться, что в процессе учитывается установка, проходящая через пол
  • Вы должны всегда помнить максимальной температуры поверхности пола, особенно если вы планируете укладывать плитку поверх стяжки
  • Настоятельно рекомендуется изоляция основного трубопровода и узлов коллектора
  • Вы также должны убедиться, что узлы коллектора расположены так, чтобы к ним был легкий доступ
  • Правильная маркировка должна применяться ко всем функциям в системе UFH, чтобы обеспечить эффективность проверок и обслуживания
  • Соединения между коллектором и трубопроводом должны быть размещены выше уровня стяжки для удобства обслуживания
  • Коллекторы должны быть расположены на соответствующей высоте над полом, надежно прикреплены к стене
  • Все наружные двери и окна должны быть установлены перед любой системой UFH, чтобы водонепроницаемость и защита системы от замерзания
  • Расстояние и расположение трубопроводов должны быть равномерными, но могут быть уменьшены по внешнему периметру помещений, чтобы компенсировать дополнительные потери тепла, которые часто возникают в этих зонах. Утеплитель нужно будет укладывать от пола до края стен

Трубы теплого пола можно укладывать по нескольким схемам. Наиболее подходящая компоновка для любой конкретной системы должна быть подтверждена изготовителем.

Если у вас нет необходимого опыта для установки теплых полов с финишной стяжкой, мы настоятельно рекомендуем обратиться в специализированную службу, которая возьмет на себя эту работу. Это гарантирует, что работа будет выполнена правильно, и сэкономит ваше время и деньги, которые в противном случае могли бы быть потрачены на разрыв стяжки пола и демонтаж системы, если что-то пойдет не так.

Обращение в профессиональную службу по укладке стяжки

Если вам нужны быстрые и эффективные услуги по укладке стяжки и утеплению полов для выполнения вашего рабочего проекта, свяжитесь с Screed It сегодня. Мы сделаем все возможное, чтобы предоставить вам мокрую систему UFH, которая поддерживает наиболее комфортную температуру любого имущества и может гарантировать, что установка будет выполнена именно так, как вам нужно.
