Теплый пол без стяжки

15 мая 2016г.

Наиболее рациональным вариантом обустройства пола для домов с перекрытием из дерева есть так называемая легкая «сухая» система укладки пола. Из характера названия вытекает принцип ее применения: «сухой» способ укладки сочетается с легкой по весу технологией. Речь идет о укладке пола из деревянных или полистирольных материалов (полоски из дерева, ДСП, плиты из соответствующего материала), из которых формируется основания пола. Также в систему данной технологии укладки входят согревательные трубы, которые после укладываются в пазы металлических теплораспределяющих пластин. На конечном этапе укладки легкий пол укрывается гипсоволокнистыми листами.

Данная технология имеет некоторые преимущества в ее использовании перед другими известными:
— легкая нагрузка (до 30 кг/м2), которая приемлема для любого типа перекрытия;
— тонкость укладочного слоя, толщина которого составляет 35 – 60 мм;
— благодаря тому, что не используется бетон, скорость укладки сравнительно быстрая и не трудоемкая;
— очень удобно демонтировать в случае необходимости.
Рядом с достоинствами легкой (сухой) системы укладки пола присутствуют и ее недостатки, главные из которых:
— низкая теплоотдача (50-60 Вт/м2), если дом не согревает надежный источник тепла;
— высокая стоимость монтажа и некоторых материалов, в частности металлических теплораспределительных пластин.
Сухие «теплые» полы бывают двух видов: деревянные и полистирольные. Рассмотрим некоторые их особенности.

Водяной теплый пол без стяжки

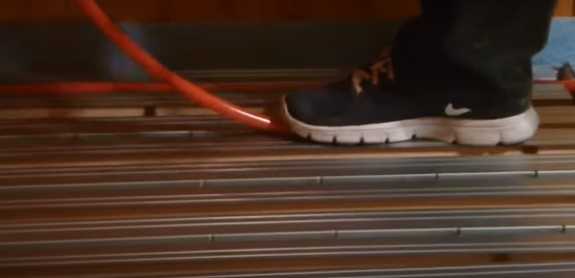

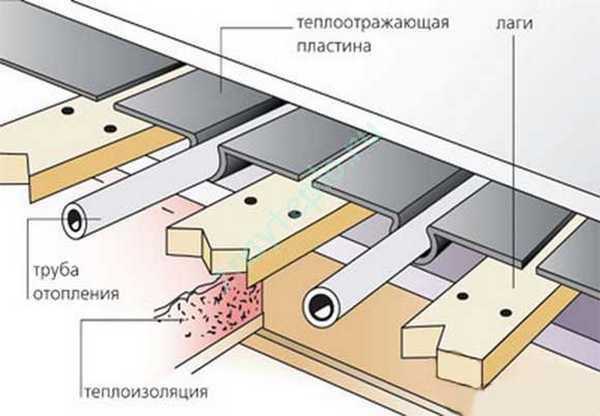

В основе данной системы для укрытия пола используются материалы деревообработки: доски строганные, древесностружечные, ламинированные древесностружечные плиты, а также влагостойкая фанера, мелко-дисперсионная фракция и подобные материалы. Следует отметить, что использовать нужно данные материалы, которые имеют толщину не менее 20 мм, а влажность — не более 10%. Опорным слоем при этом будут служить деревянные плиты, которые нарезаются полосками. Ширина этих полосок будет зависеть от шага укладки трубы. Опорный слой может накладываться и на черновой пол из дерева, и на лаги, что сэкономит высоту пола на несколько сантиметров. Еще между лагами кладется минеральная вата для теплоизоляции. Если есть возможность, то на лаги может уложиться черновой пол, который должен быть обязательно строго ровный. А для паро изоляции можно положить полиэтиленовую пленку толщиной 200 мкм.
Далее по периметру пола прокладывается демпферная лента, после чего ложатся опорные рейки поперек лаг либо поперек досок, если они кладутся непосредственно на черновой пол. Термо распределительные металлические пластины потом устанавливаются между опорными рейками и крепятся на них с помощью шурупов.

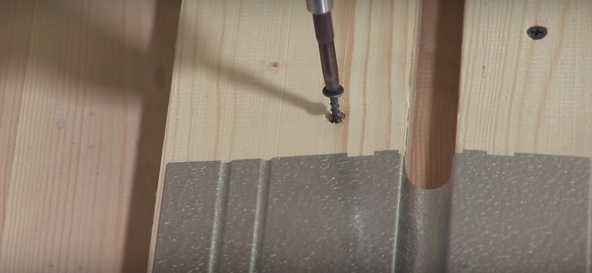

Затем греющая труба ложится (лучше способом змейки) в омега-образные пазы, которые имеются в термораспределительных пластинах.

После всего этого пол покрывается полиэтиленовой пленкой толщиной 100-200 мкм.

Легкая полистирольная система

Рассмотрим еще один способ укладки легкого пола. Данная система может практиковаться в домах любой конструкции. Последовательность действий такова. Полиэтиленовая пленка толщиной 200 мкм кладется на черновой пол с ровной и чистой поверхностью. Стыки пленки берутся нахлёст в 10 см и скрепляются скотчем, после чего по периметру пола ложится демпферная лента.

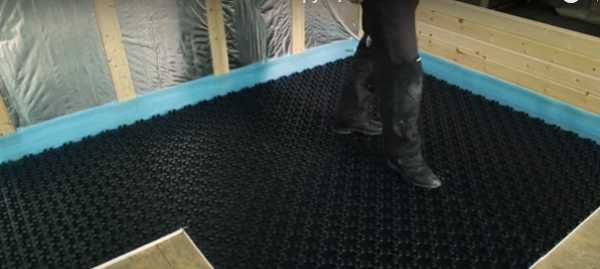

Далее укладывается профильный пенополистирол, между плитами которого одновременно монтируются пластины из металла и греющие трубы.

На изгибах, где труба выступает из металлических пластин, уместно положить отрезок полиэтиленовой пленки, благодаря чему удастся избежать лишних шумов при ходьбе по полу.

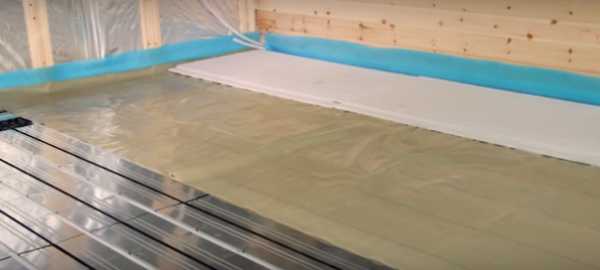

После этого, уложенные материалы укрываются той же полиэтиленовой пленкой толщиной 200 мкм.

Далее берутся два гипсоволокнистых листа, не тоньше 10 мм каждый, и кладутся на согревающие трубы и металлические пластины.

Их необходимо проклеить клеем ПВА и скрепить саморезами для прочности конструкции. Это создаст устойчивую основу для дальнейшего настилания пола чистовым покрытие.
В общем, технология легкого «сухого» покрытия имеет место как вариант обустройства пола и может долго послужить на благо вашему дому и семье.

master-vodoved.ru

Обзор теплого водяного пола без бетонной стяжки

Теплые полы в отличие от других, более традиционных видов отопления, являются на сегодняшний день самыми эффективными и экономичными. Несмотря на то, что в большинстве случае владельцев жилья отпугивает сама мысль о сложном монтаже отопительной системы подобного рода, теплый пол может радикально изменить ваше представление о способах обогрева жилых помещений.

Основная проблема с теплыми полами заключается в том, что многие представляют себе теплый водяной пол, как систему отопления, неразрывно связанную с обустройством новой бетонной стяжки. Однако технологии нашего времени значительно шагнули вперед и сегодня стяжка не является уже камнем преткновения для умельцев. Существует ряд способов, используя которые можно при укладке водяного пола обойтись без тяжелых мокрых работ, связанных с подготовкой и заливкой бетона. Какие  существуют варианты монтажа водяных полов без оборудования бетонной стяжки? Рассмотрим детальнее эти способы.

Существует ли альтернатива бетонной стяжке?

Обычно укладка водяного контура для теплого пола ассоциируется у нас с устройством новой бетонной стяжки. Так ли необходимо в домашних условиях решать эту тяжелую задачу, заниматься трудоемкой и масштабной работой. По логике вещей, что бы обезопасить трубы отопительной системы, уложенные на пол от повреждений и придать всей конструкции необходимой жесткости и прочности, необходимо создать прочную и массивную литую конструкцию. Если вы владелец частного дома и только вчера сыграли новоселье, вопросов нет. Лучшим вариантом для монтажа теплого водяного пола станет заливка новой стяжки.

Совершенно иначе ситуация выглядит в тех ситуациях, когда вы хотите сделать подобную систему отопления на верхних этажах частного дома или в городской квартире.

На заметку: перекрытие представляет собой одну из основных несущих конструкций многоэтажных строений. При проектировании здания и в процессе строительства обязательно ведется расчет прочности перекрытий. Обычная стяжка уже сама по себе создает определенную нагрузку на панели перекрытий. Что говорить в тех случаях, когда вместе с теплым полом вы создаете дополнительную нагрузку в несколько сот килограмм на существующее перекрытие, монтируя новую стяжку. Возникает чрезмерная нагрузка на несущую конструкцию, которая чревата неприятными последствиями.

Следует так же учитывать тот факт, что новая стяжка существенно уменьшит высоту потолков в жилых комнатах.

Перечисленные факторы становятся препятствием для реализации технологической возможности смонтировать у себя дома отопление по схеме «теплый пол». Однако в данном случае есть удачный, удобный и практичный вариант – альтернатива традиционной технологии. Водяной теплый пол без стяжки на сегодняшний день достаточно распространенная технология, получившая в последнее время довольно широкое распространение. Инженерное решение заключается в использовании уже готовых материалов, которые укладываются в своеобразный пирог, через который проходят трубы отопительного контура. В профессиональной среде такие системы  —  конструкции называются настильные (сухие).

Данная технология очень удачно подходит для жилых помещений, которые не рассчитаны под укладку новой стяжки. Обычно это межквартирные перекрытия, чердачные перекрытия. Настильные системы являются универсальными и могут использоваться практически в любых ситуациях.

На заметку: отдавая предпочтение настильной системе в качестве альтернативы бетонной стяжке, вы реально экономите собственные средства, как на самой работе, так и на материалах. Вся работа займет гораздо меньше времени. Немало значит и отсутствие грязи, которая невольно сопровождает бетонные работы.

Какие существуют варианты настильной системы

Среди существующих вариантов монтажа теплого пола без обустройства стяжки распространены два:

• полистирольная система;
• деревянная система.

Каждый из предложенных вариантов имеет свои плюсы и минусы. В первом случае основным компонентом являются полистирольные пластины, в которых уже имеются впаянный водяной контур. Такие плиты можно уложить прямо на бетонное основание перекрытия или использовать для этой цели деревянный пол, деревянные лаги.

Для справки: настильная полистирольная система теплых полов считается самой легкой, поэтому может использоваться в деревянных строениях и в квартирах многоэтажных жилых домов. Стяжка из бетона при высоте 50 см, имеет вес 200-250 кг. на 1 м². Исходя из стандартной площади жилых помещений в 16-20 м², получаем: 20 х 250 = 5000 кг. (5 тонн!)

Другая система – деревянная, предполагает использование специальных модулей, изготовленных из плиты ДСП. В каждом модуле имеются специальные бороздки (канавки) для укладки отопительного контура. Конструкцию укладывать как на черновой бетонный пол, так и на дощатое покрытие.

Полистирольная система позволяет использовать самые разнообразные отделочные материалы, такие как паркетная доска или ламинат. Их в данной ситуации можно укладывать непосредственно на полистирольные пластины. При работе с кафельной плиткой или с ковролином, перед их укладкой на полистирольные панели сделать прослойку из ДСП или из гипсокартона. С деревянной системой ситуация выглядит несколько иначе. Перед тем, как уложить ламинат или паркет, потребуется укладка оцинкованных пластин.

На заметку: что бы паркет не щелкал, и не скрипел, под ним необходимо сделать подложку из вспененного полиэтилена.

Условия для оборудования сухой, настильной конструкции

Если вы решили сделать у себя в доме теплый водяной пол, оцените весь масштаб предстоящей работы и условия, при которых оборудование мокрой стяжки невозможно. Условия, при которых сухая стяжка станет удачным выходом из сложившейся ситуации следующие:

• ограниченная высота внутренних помещений;
• недостаточная крепость межэтажных перекрытий.

К примеру: в вашем доме или в квартире высота потолков меньше стандартных значений (240-250 см). Любое добавление 5-7 см. в качестве толщины новой стяжки станет критичным для уровня комфорта. Что касается дополнительного веса, который станет нагрузкой на существующее перекрытие, то это является наиболее важным условием. Для дачных домов, каркасных и щитовых строений данное условие является критичным. Настильная система имеет значительно меньший вес, всего 30 кг/м².

В сравнении с мокрой стяжкой, сухие, настильные системы теплых полов имеют целый ряд преимущества. Простой и быстрый монтаж, который лишен мокрого процесса. Легкий вес, который в среднем составляет 30 кг/м² позволяет создавать конструкции без перегруза межэтажных панелей. За счет небольшой толщины пирога (всего 35-60см), сохраняется оптимальная высота потолков во внутренних помещениях. Обе системы, и полистирольная и деревянная прекрасно выдерживают перепады температур, обладают хорошей тепло и звукоизоляцией.

Большинство подобных систем можно с успехом использовать в дачных домах и временных строениях. При желании такой теплый пол можно легко демонтировать.

Единственный существенный минус подобных систем: плохая сопротивляемость влаге. Поэтому при укладке полистирольных и деревянных систем не стоит забывать о монтаже слоя гидроизоляции.

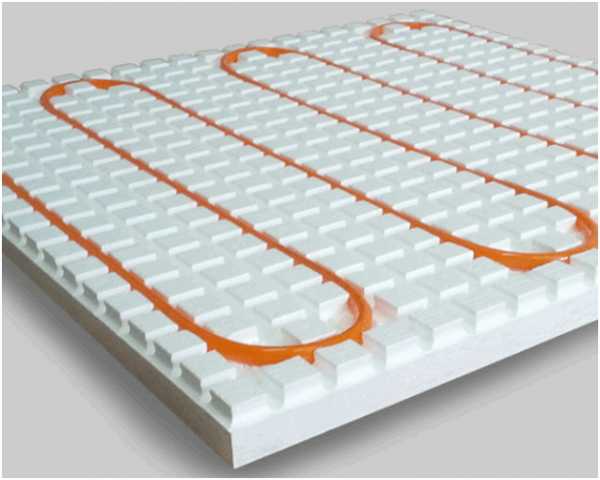

Полистирольная система теплых полов

Начнем с того, что особой подготовки для устройства полистирольной системы теплого пола не требуется. Монтировать пластины можно на уже  готовое бетонное основание, на дощатое, деревянное покрытие. Благодаря легкости самой конструкции, полистирольную систему можно установить в каркасных и в щитовых домах. Конструкция в данном случае выглядит следующим образом:

• полистирольные плиты состоят из специальных теплораспределительных элементов – ламелей, изготовленных из алюминия и оцинкованной стали. Непосредственно в пазах осуществляется монтаж труб основного отопительного контура. Основа всей конструкции заключается в создании необходимой жесткости, которая достигается за счет использования финишного покрытия, сделанного из листов ГВЛ.  Листы финишного слоя укладываются в шахматном порядке.

Плиты, используемые в работе, могут быть двух видов, обычные, пенопластовые и экструдированные. Толщина плит, необходимых для теплого пола, составляет всего 10-40 мм. В толщу плит монтируются трубы отопительного контура, которые сверху покрываются полистирольными матами. Благодаря специальным пазам и бобышкам плиты и листы надежно фиксируются друг с другом. Полистирольные маты имеют с боков монтажные крепления, благодаря которым осуществляется крепеж отдельных элементов в единое, цельное поле.

Не следует забывать о металлических пластинах (алюминий или оцинкованное железо). Для данной системы такие пластины являются главным элементом теплообмена, передавая тепло от отопительного контура поверхности пола. С помощью пластин тепло распространяется равномерно по всей площади пола.

Для справки: Особенность данной системы заключается в том, что высота такого пирога составляет всего 50 мм. Для сравнения минимальная высота бетонной стяжки составляет всего 80 мм.

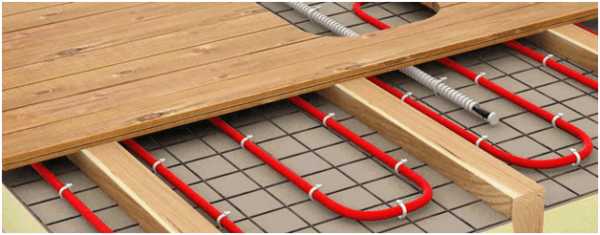

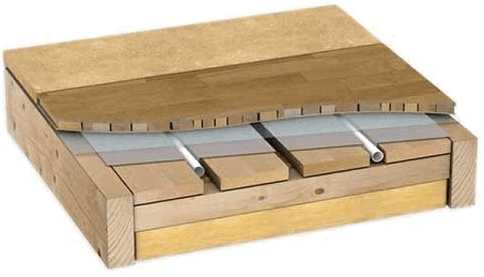

Деревянная система для теплого пола

Другая система устройства теплых полов, являющаяся альтернативой бетонной стяжке – деревянная система.

Такие системы очень удобны для создания отопления в дачных домах, в жилых конструкциях, сделанных из дерева. В зависимости от типа строения, используются реечные и модульные системы.

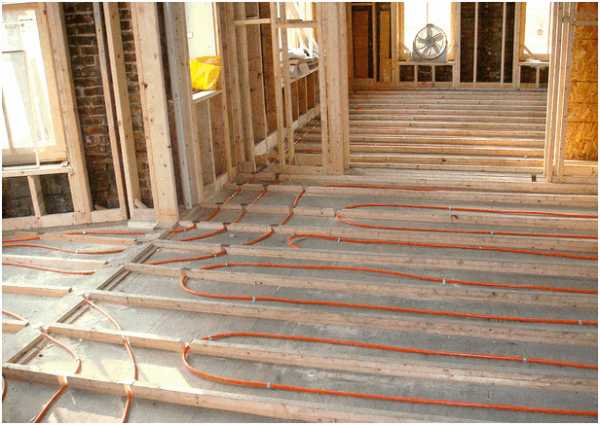

Реечная деревянная система и модульная

Название этого типа точно передает принцип конструкции. Основным несущим элементом в данном случае являются рейки, которые нарезаются из дерева или из других древесных материалов.

Важно! Толщина реек не должна превышать 20 мм при влажности, не более 10%.

Для укладки трубы отопительного контура шагом 150 мм, ширина реек составляет 130 мм. для контура шагом 200 мм, длина реек составляет 180 мм, при шаге 300 мм, длина реек соответственно составляет 280 мм.

Рейки составляют опорную конструкцию, на которую осуществляется непосредственно укладка труб отопительного контура. При монтаже теплого пола по данной технологии допускаются неровности основания в пределах 2 мм на 1 погонный метр. Гидроизоляцию делают из полиэтиленовой пленки толщиной в 200 мкр. Обязательным элементом всей конструкции является демпферная лента. Раскладка осуществляется поперек лагов или опорных досок. После укладки труб их обкладывают со всех сторон опорными планками. Контур вкладывают в пазы в соответствии с планом, либо змейкой, либо улиткой.

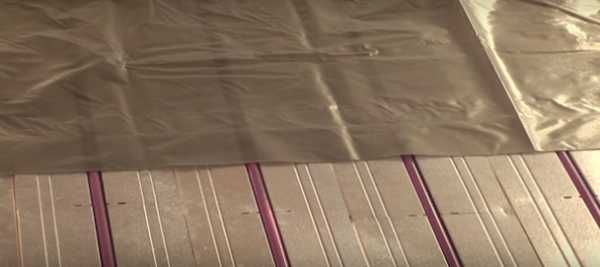

Сверху всю конструкцию снова покрывают полиэтиленовой пленкой толщиной 200-200 мкр. После всего, на самый верх накладываются листы ГВЛ в два слоя, общая толщина которых составляет 20 мм. Листы ГКЛ являются финишными, поверх которых уже идет укладка декоративного покрытия.

Модульная сборка отличается от предыдущего типа использованием готовых модулей, плит ДСП в которых имеются специальные канавки под укладку отопительного контура. За счет замковых крепежей удается соединить воедино отдельные модули. Монтаж в данном случае происходит быстрее. Для укладки трубопровода не требуется дополнительных расчетов.

В завершении следует отметить. Полистирольная и деревянные системы в качестве финишной отделки оснащаются плитами ГВЛ, поверх которых уже идет укладка декоративных покрытий. При выборе покрытия необходимо обращать внимание на маркировку. Специально для теплых полов на ламинате, паркете или на ковролине должны быть соответствующие обозначения и маркировка.

Перед использованием керамической плитки, необходимо уложить на всю конструкцию третий слой плит ГВЛ.

znatoktepla.ru

Как выглядит водяной теплый пол и его устройство с особенностями

Вряд ли какой-либо тип отопления по комфорту и экономичности может сравниться с напольным обогревом. Возможность использования в качестве теплоносителя воды или электрических систем позволяет таким проектам решить температурный вопрос в любых помещениях. Если на ограниченных участках пола чаще применяют электрические нагревательные кабеля или пленки, то на площадях от 20 кв. метров рациональнее монтировать гидравлические системы нагрева.

Что полезного о водяных конструкциях узнаем из статьи:

1. Особенности напольного отопления с жидкостным теплоносителем
2. Устройство бетонного теплого водяного пола
3. Конструкция водяного теплого пола легкого типа

Выводы

Особенности напольного отопления с жидкостным теплоносителем

Одним из главных отличий водяного напольного обогрева от классических систем является низкая температура теплоносителя – около 30-50° C. При этом водяной теплый пол и его устройство позволяют получать с одного квадратного метра тепловой поток мощностью 50-150 Вт. Наибольшее распространение такая система отопления получила в частном строительстве по следующим причинам:

• гигиеничность;
• экономичность;
• наличие эффекта саморегуляции;
• продолжительный срок службы.

В многоквартирных домах с центральным отоплением организация подобной системы вряд ли выполнима, самостоятельное подключение запрещено – только после согласования с архитектурно-строительной инспекцией.

Известно три типа теплых полов:

• бетонные;
• легкие;
• тонкие.

Каждый из них имеет свою специфику, связанную с конструкционными особенностями, которые рассмотрим ниже.

Как выглядит устройство бетонного теплого водяного пола?

На практике данная система укладывается на капитальные железобетонные перекрытия с последующим обустройством цементно-песчаной стяжки. В среде профессионалов данный вариант называют «мокрый» или «заливной». Эффективность и надежность метода подтверждается высокой теплоотдачей и хорошими прочностными характеристиками (до 500 кг/м²).

Стандартный бетонный теплый пол водяной и его конструкция включает несколько структур:

• перекрытие;
• гидроизоляция;
• утеплитель;
• трубы с теплоносителем;
• армированная стяжка;
• финишное покрытие.

Общая толщина слоя находится в пределах 70-150 мм. По периметру помещения в обязательном порядке следует уложить демпферную ленту. На площадях, имеющих сложную конфигурацию или вытянутую форму (более 8 м), нужно делать деформационный шов, который будет компенсировать температурные расширения стяжки. Для частных построек формирование швов обычно происходит по линии проема двери, непосредственно под порогом.

В качестве теплоизоляции можно воспользоваться следующими материалами:

• пробковая подложка с теплоотражающим слоем;
• полипропилен;
• пенополистерол;
• пенополистерол профильный.

В последнее время все чаще применяется профильный утеплитель с пароизоляционной пленкой и специально отформованными «бобышками» для фиксации труб 16, 17 и 18 мм. Плиты имеют боковые замки, которые упрощают процесс сборки щитов по всей поверхности помещения. Материал недешев, но удобен в работе.

Основной элемент системы – это трубы, от их качества зависит долговечность и эффективность работы всей конструкции. Для квалифицированного устройства бетонного водяного теплого пола применяются следующие виды :

• полипропиленовые;
• медные;
• металлопластиковые;
• из сшитого полиэтилена (PE-X).

Последний вид труб неплохо себя зарекомендовал как со стороны качества, так стоимости. Однако при покупке стоит учитывать, что существует три способа сшивки:

Первые два основаны на применении химических компонентов, а третий осуществляется в реакторе с ускорителем электронов. Таким образом, трубы PE-Xc более экологичны.

Укладка греющей трубы выполняется двумя методами: «змейкой» или «улиткой». Последний способ проще по технологии монтажа и требует меньшей мощности насоса. В помещениях, где имеется линейный уклон, «змейка» незаменима по причине беспрепятственного удаления воздуха из петли.

При подготовке песчано-цементной смеси для стяжки желательно использовать пластификаторы. Без их применения толщина слоя раствора должна быть не менее 50 мм, с пластификатором эту цифру можно уменьшить до 30 мм. Не стоит забывать про армирующую сетку. На площадях со сложной формой более 40 м² рекомендуется поменять сетку на фибру из полипропилена.

Что касается напольного покрытия, то здесь максимальную теплоотдачу можно получить, используя каменные или керамические изделия (тема  установки тёплого пола под плитку обсуждалось в предыдущей статье). В качестве верхнего элемента конструкции бетонного водяного теплого пола также допускается применять текстильные или  полимерные материалы не толще 10 мм.

Возможен вариант с паркетом, единственное, что нужно учитывать здесь – это нормативы влажности, иначе не избежать рассыхания или вспучивания дерева. В любом случае, на стадии проектирования нужно учесть величину теплового сопротивления выбранного материала – она не должна превышать 0,15 м²К/Вт.

Что такое водяной теплый пол легкого типа и его конструкция?

Этот тип обогреваемых покрытий чаще всего применим в частном деревянном строительстве, по причине его минимальной нагрузки на элементы здания. Существует две его разновидности:

• деревянная;
• полистирольная.

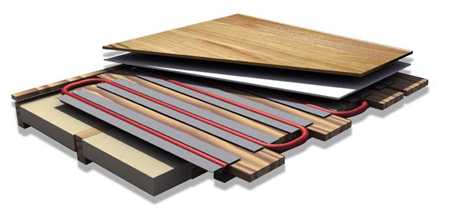

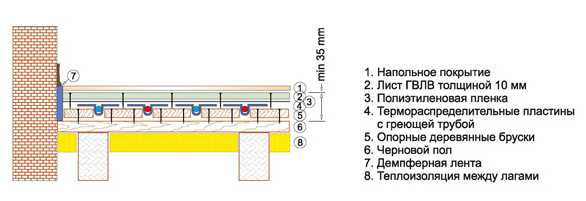

Из чего состоит деревянная система?

Как видно из названия, здесь применяются материалы деревообработки, например ЛДСП или обрезная доска. Послойная схема состоит из:

• теплоизоляция;
• черновой пол;
• опорные бруски;
• термораспределительные пластины с трубами;
• ПЭТ-пленка;
• лист ГВЛВ 10 мм;
• напольное покрытие.

Основу «сухого» метода составляют бруски, которые нарезаются определенной ширины, например, для шага трубы 300 мм необходимы полоски по 280 мм, а для шага трубы 150 мм брусок должен быть шириной 130 мм. Опорные рейки укладываются поперек лаг строго по чертежам маршрута прокладки труб так, чтобы между брусками было расстояние 20 мм. Далее устройство легкого водяного теплого пола заключается в монтаже термораспределительных пластин, которые устанавливаются в промежутки между планками.

Данная система допускает применение таких же типов труб, как и описанная выше технология. Деревянные составляющие благотворно влияют на экологичность и надежность этого способа обогрева. Единственным минусом можно назвать определенную сложность монтажных работ.

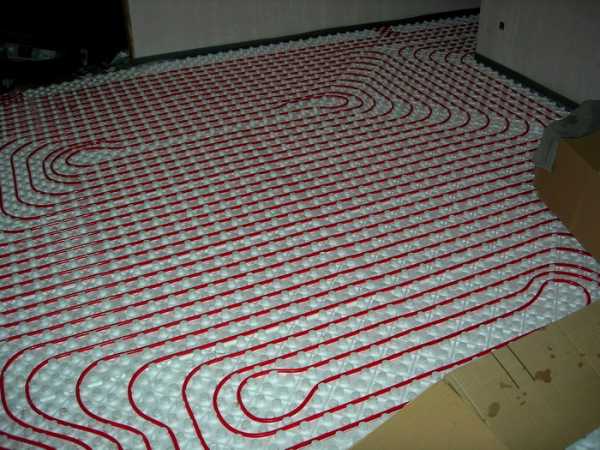

Как выглядит пирог полистирольного теплого водяного пола?

Данная система применима во всех типах домов, ее принцип похож на вышеописанный метод. Каналы для труб вырезаются при помощи специального термоножа, затем в них устанавливаются термораспределительные пластины. Специалисты уверяют, что средний расход пластин — 5,5 штук на 1 м².

Технология работ проста. По ребру пластины вырезается стартовый желоб, в который сразу же вставляется металлическая деталь. Следующий параллельный желоб режется по краю пластины, приложенной к предыдущему ряду. Таким образом достигается нужный шаг укладки и параллельность рядов.

Толщина слоя зависит от размеров пенопласта и в среднем составляет 40-50 мм. В остальном пирог теплого водяного пола с использованием полистирола схож с деревянной системой.

Выводы

Гидравлические конструкции напольного отопления бывают трех типов. Каждый из них предназначен для определенных условий эксплуатации и напрямую связан с видом постройки.

Отапливаемые покрытия с использованием цементно-песчаной смеси больше подходят для несущих капитальных элементов здания. Помещения, построенные на основе древесины, требуют более легкой структуры полов. В этом случае основой может служить ЛДСП, обрезная доска или полистирол.

kakpostroit.su

Водяной теплый пол — преимущества и особенности

Водяной теплый пол в квартире

Под водяным, теплым полом понимается особенная конструкция, размещенная под напольным покрытием и обеспечивающая полу качественный прогрев в любое время года. Такая конструкция представляет собой замкнутую трубу, размещенную под напольным покрытием.

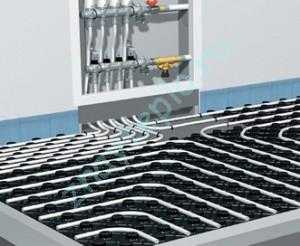

Принципиальная конструкция водяного пола

Теплый водяной пол является сложной конструкцией, состоящей из:

• Труб
• Насоса (для циркуляции воды)
• Нескольких фитингов
• Коллектора (распределительного узла)
• Запирающей арматуры
• Воздухоотводчика
• Различных соединительных и закрепительных элементов

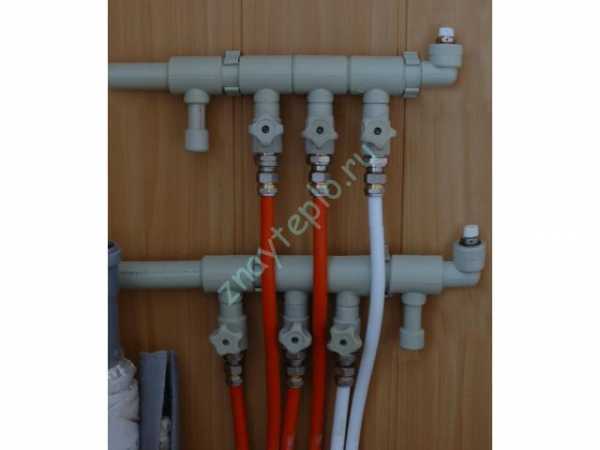

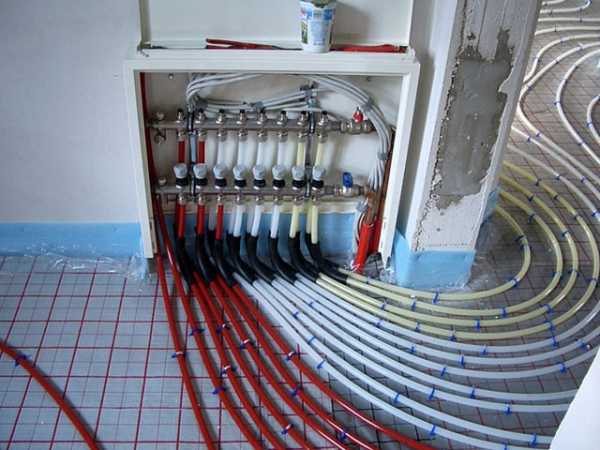

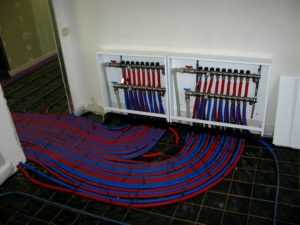

Элементы распределительного узла водяного пола

Единственной задачей водяного пола является нагрев напольного покрытия и обогрев помещения. Осуществляется это за счет равномерного распределения тепла в пространстве между чистовым полом и стяжкой. Такая система воздействия дает прогреться не только полу, но и всему помещению. Особенностью такой системы прогрева является то, что прогрев осуществляется путем теплоотдачи по всей площади помещения, с обеспечением естественной циркуляции воздуха снизу (от пола) к верху (потолку). Такая система отопления не расходует кислород в комнате и как следствие, нет связанных с этим проблем со здоровьем у находящихся там людей.



Особенности водяного пола

Главной, положительной особенностью теплого пола является отсутствие потерь излучаемого тепла. Все вырабатываемое тепло остается в помещении, распределяясь по всему его пространству, не создавая дискомфорт для человека, в отличие от радиаторного отопления, тепло которого концентрируется под потолком и в зоне радиатора.

На сегодняшний день такое средство отопления называют наиболее выгодным для жилых помещений, благодаря его экологической чистоте, наибольшей совместимости по безопасности жизни и здоровья человека, полное соответствие действующим СНиПам.

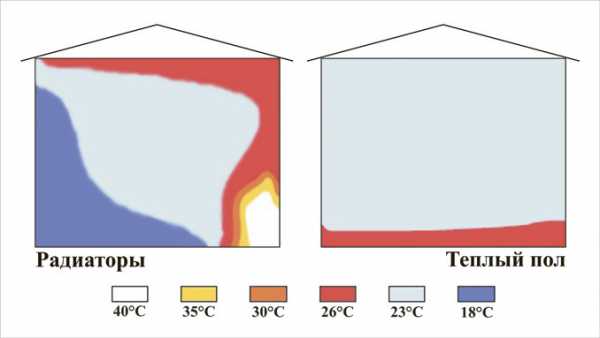

Распределение тепла в помещении при теплом полу и радиаторном отоплении

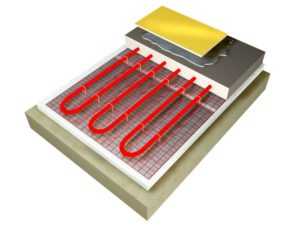

Устройство водяного теплого пола

Если говорить обобщенно, то конструкция теплого пола на водяной основе представлена в виде нескольких технических слоев. При этом он устанавливается в самую нижнюю часть помещения под напольное покрытие в следующей очередности:

1. Слой гидроизоляции (ее роль выполняет пленка или покрытие, наносимое через распыление)
2. Слой теплоизоляции
3. Демпферная лента. Она необходима для компенсации расширения бетонного слоя стяжки
4. Труба для циркуляции горячей воды — носителя тепла в системе. Здесь используются трубы из смеси металла и полимера, хорошим вариантом могут быть трубы из сшитого полиэтилена или нержавеющие, гофрированные трубы.
5. Бетонная стяжка. Ее толщина не должна быть менее 30 мм и более 60 мм.

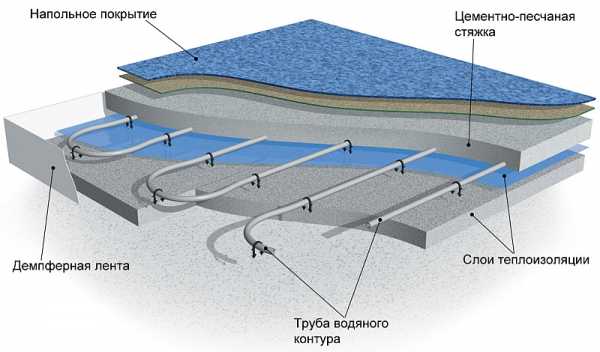

Схема пирога водяного теплого пола, основные элементы скрытой отопительной части системы

Техническая часть конструкции закрепляется и регулируется СНиПом 2.03.13-88. Здесь перечислены все требования и устройство водяного, теплого пола.



Устройство теплого пола в квартире

Монтаж и подключение теплого водяного пола можно осуществить без врезки в систему  центрального водяного отопления. Таким образом, удается обеспечить тепло в своем жилье и не нарушать СНиПы. В качестве отопительного котла, при такой организации системы выступает теплообменник, который устанавливается дополнительно. Теплообменник необходим для того, что бы разделять теплоноситель водяного пола и горячую воду от центрального отопления. Разделение происходит за счет установленной в самом теплообменнике, медной пластины. Эта пластина предотвращает смешивание воды, но при этом допускает обмен теплом между ними.

Сам теплообменник вполне выдерживает повышенный уровень давления в системе, разделяя при этом водные контуры между теплым полом и центральным отоплением. За счет этого в обеих системах поддерживается разность давления: центральное отопление до 12 атм., а в теплых полах – 0,2-1 атм.

Конструкция и устройство водяных, теплых полов в квартире и других помещениях несколько отличаются между собой. Установленный в квартире теплый пол включает:

• Теплообменник – самая важная часть конструкции, которая и обеспечивает теплом носитель — воду.
• Гидронасос – обеспечивает циркуляцию горячей воды по контуру (трубам) теплого пола.
• Расширительный бак – защищает от последствий избытка воды в теплоносителе при нагреве.
• Система безопасности – такая система состоит из манометра, воздухоотвода автоматического типа и предохранительного клапана. Она обеспечивает отсутствие завоздушивания труб и системы отопления в целом, при избыточном давлении.

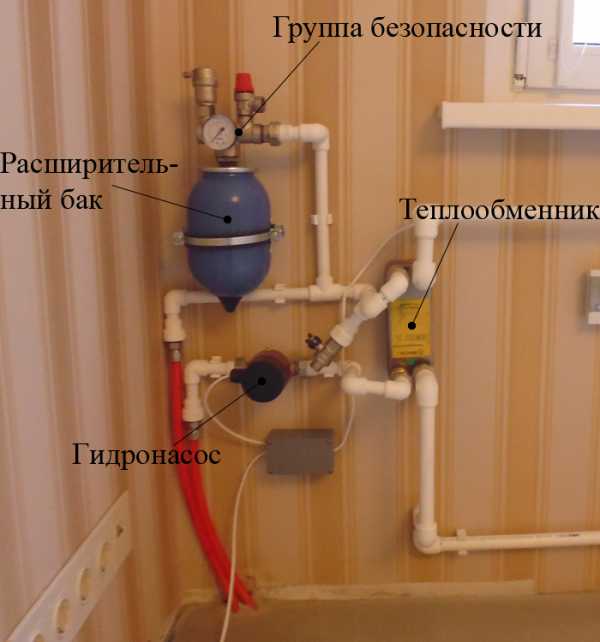

Элементы теплового узла водяного теплого пола в квартире

Самостоятельный монтаж теплого пола такого типа категорически не рекомендуется, потому, что здесь наиболее важно правильно произвести сборку и установку теплового узла. При этом нужно не забыть разделить тепловые контуры между полами и центральным отоплением. При этом, влезая в систему центрального отопления, следует помнить, что давление там составляет от 7 до 12 атм.



Коротко о достоинствах и недостатках

Теплый водяной пол обладает самым главным преимуществом – очень долгим сроком службы. Здесь не потребуется каждые 2-3 года менять трубы и внутренние механизмы. Финансовые затраты на отопление при обогреве теплыми полами значительно снижаются. Установка оборудования теплого пола отвечает всем санитарным нормам, соблюдая эстетическую красоту жилого помещения – ведь они монтируются в пол, под напольное покрытие, а значит, не видны и не портят дизайн интерьера.

Водяная система наиболее безопасная из всех существующих видов отопления на сегодняшний день. Установив такой пол один раз, можно на ближайшие 10-15 лет вообще про него забыть. Он не требует регулярного технического или сервисного обслуживания.

Установка такой системы отопления в жилом помещении избавляет человека от множества стандартных проблем, делая его жизнь, более простой и комфортной. Не стоит стараться сэкономить на стандартных системах отопления, ведь водяной теплый пол более экономичен и безопасен.

Среди основных преимуществ такого отопления выделяют:

• Экономичное использование энергетических ресурсов при отоплении помещения
• Надежность конструкции и безопасность во время ее эксплуатации
• Такие полы можно применять как единственное отопление для всего помещения, где они установлены. Практика доказывает, что их вполне хватает, чтобы обеспечить комнату теплом даже в зимний сезон.
• Возможность верхнего перекрытия любым видом напольного покрытия от паркета до плитки.
• Отсутствие выступающих частей системы, которые будут визуально видны.
• Отсутствие излучения электромагнитных полей.
• Уровень тепла и микроклимата можно регулировать вручную в любое время.
• Самое комфортное для человека отопление, которое уберегает от всех простудных заболеваний в холодное время года и рекомендовано для таких учреждений как: детские сады, поликлиники, больницы.

Среди недостатков теплого пола выделяют:

• Высокая стоимость оборудования и монтажа. Никто не скрывает, что такая система достаточно дорогое удовольствие. Так может показаться сначала, но если начать сравнивать его первоначальную стоимость и преимущества, которые получаются в итоге, можно понять, что не настолько уж и велика его стоимость и монтаж.
• Сложность в ремонте (если она возникает). Для осуществления ремонтных работ придется снимать все напольное покрытие или какую-то его часть.
• Очень высокие требования к профессиональной квалификации монтажников, которые будут осуществлять сборку и подключение системы теплого пола. Здесь уже не получится его купить и поставить самому. Монтажом водяного теплого пола должны заниматься не просто специалисты, а высококвалифицированные специалисты.

Обращаясь за сборкой и подключением системы теплого пола в специализированные фирмы не нужно стараться сэкономить и купить материалы самому. Даже если специалист предоставит вам необходимый перечень материалов, у человека, не разбирающегося в этих вопросах, всегда может возникнуть риск купить что-то не то. Большая часть компаний, которая профессионально занимается этим вопросом, имеет договоренности с фирмами-производителями необходимых материалов. Как бы это не казалось дорого, но будет лучше, если специалисты приедут со своими материалами, на которые имеются все необходимые Сертификаты соответствия.

Но если хорошо разобраться во всех аспектах монтажа водяного пола и закупить сертифицированные комплектующие смонтировать его можно и самостоятельно.

Важно помнить, что после монтажа водяного контура необходимо опрессовать систему сжатым воздухом или теплоносителем, создать давление в системе в 3 раза выше рабочего и выждать 2-3 суток. Если давление в системе упало, необходимо найти протечку и устранить ее. Чаще всего место протечки – коллекторный фитинг, нужно определить какой именно и переобжать его. После чего выждать снова 48-72 часа и проверить давление. Если система герметична и давление не упало – приступить к бетонным работам по монтажу цементно-бетонной стяжки.









Что бы еще почитать?

remstd.ru

Нестандартный водяной теплый пол — znayteplo.ru

Оглавление статьи

Привет всем, кто читает этот пост! В нем я решил изложить свои мысли по поводу всяческих нестандартных вариантов исполнения водяного теплого пола. Здесь я изложу свое мнение, оно не обязательно правильное, но оно точно есть. Я сам занимаюсь продажей оборудования для ВТП (сокращенно водяной теплый пол), а не его монтажом. Поэтому мне больше известна теоретическая сторона этого дела, а не практическая. Моими оппонентами будут множественные народные умельцы, которые «сто раз так делали и все работает». Оно, конечно, может и работать, но тут весь вопрос правильно ли оно работает или нет. И тут начинаются всяческие вопросы к умельцам, на которые они внятно ответить не могут и переходят на крик. Ну ладно, не будем о грустном. Давайте перейдем к сути.

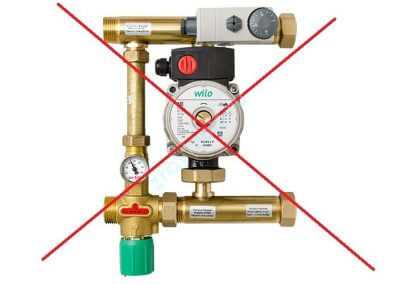

Теплый пол без смесительного узла.

У многих людей возникает вопрос: «А зачем нужен смесительный узел?». Его еще могут называть группой автономной циркуляции или узлом подмеса. Об этом хитром девайсе была написана отдельная статья и я рекомендую ее к прочтению. Итак, можно ли без него обойтись?

Смесительный узел изменяет температуру теплоносителя в комбинированных системах отопления. В частности, если вы используете в системе отопления радиаторы и водяной теплый пол, то обойтись без него будет проблематично. В радиатор для того, чтобы он отдавал паспортное количество ватт должна приходить вода с температурой 90 градусов, а для теплого пола необходима температура теплоносителя не выше 50 градусов, при условии нормального утепления. Даже если подключить ВТП к «обратке» радиаторов (это возможно в двухтрубной системе), то температура теплоносителя там будет выше, чем нужно. Возникнет неприятный эффект «горячего» пола. По нему приходится ходить в тапочках или застилать коврами, что сводит весь комфорт на нет.

Если же вы захотите уменьшить температуру «подачи» котла до 60 или менее градусов, то вы обнаружите, что в вашем помещении стало сильно прохладнее, чем было до того. Действительно, ведь у радиаторов забрали то тепло, которое они должны были отдавать. А водяные теплые полы не могут восполнить тепловых потерь помещений. Таким образом, не использовать группу автономной циркуляции возможно, но тогда водяной теплый пол должен быть основным отоплением, либо на теплые полы должен работать отдельный котел. В последнем случае вся экономия на покупке смесительного узла будет сведена к нулю. Ладно, давайте подробнее рассмотрим вопрос использования ВТП в качестве основной системы отопления

Теплый пол как основная система отопления.

Многим людям не нравится видеть радиаторы на стенах и они хотят везде сделать отопление при помощи ВТП. Скажу сразу, что в принципе это возможно, но тут есть несколько важных моментов, о которых нельзя забывать. Давайте приведем их в виде списка:

• Хорошая теплоизоляция дома — тепловые потери дома должны быть маленькими. Связано это с тем, что с одного квадратного метра ВТП можно «получить» максимум 75 — 80 Вт. Тепловые потери с одного квадратного метра площади не должны превышать эту цифру.
• Теплые полы должны быть везде — при использовании ВТП как основного отопления вам придется прокладывать их во всех жилых и нежилых помещениях. Это может сильно увеличить стоимость системы отопления.
• Нужно подбирать подходящие для ВТП напольные покрытия — не каждое напольное покрытие подойдет для теплых полов. Идеальным вариантом здесь будет кафель, но желающих выложить все полы в доме кафелем мало. Это дорого, да и дом сразу становится похожим на больницу или морг. Популярный ламинат и паркет не весь подходит для такого отопления, такое покрытие будет теплоизолятором, который уменьшает теплоотдачу ВТП.
• Теплые полы не отсекают потоков хододного воздуха от окон — радиаторы и конвекторы вешают под окнами, чтобы отсекать потоки холодного воздуха от них. При отсутствии под окнами приборов отопления, от них может неприятно тянуть холодом.
• Необходимо минимизировать количество мебели — мебель закрывает поверхность пола и тем самым уменьшает теплоотдачу поверхности. Кроме того, вся имеющаяся мебель должна быть на ножках. Это необходимо для конвекции воздуха.

К тому же, из-за большой инерции системы, вы не сможете быстро поднять температуру во помещении. На нагрев пола понадобится от нескольких часов до нескольких суток. Время зависит от температуры теплоносителя, толщины стяжки и качества теплоизоляции под полом.

В общем, использование только ВТП имеет свои минусы по сравнению с использованием стандартной комбинированной системы отопления «радиаторы + ВТП». Если вы готовы с ними мириться, то милости просим! Давайте рассмотрим еще один вариант экономии на теплых полах — отказ от использования стандартных коллекторов.

Теплый пол без коллектора.

Коллекторы для теплых полов стоят приличных денег и по этой причине многие люди стараются избежать их покупки. На замену стандартным коллекторам приходят самодельные, сделанные из полипропиленовых тройников или, в лучшем случае, из коллекторов с запорными вентилями, которые предназначены для разводки лучевой системы радиаторного отопления. Выглядят они следующим образом:

Самодельный коллектор из полипропилена.



Коллектор с запорными вентилями.

Главным их отличием от стандартных является отсутствие расходомеров. Многие «самоучки» мне заявляют, что 100 раз без них все делали и все работает. Но при этом они не уточняют, что не получается добиться одинаковой температуры в контурах. Такой эффект появляется из-за того, что вода как электрический ток стремится идти по пути наименьшего сопротивления, а это значит, что через более короткие контура расход теплоносителя будет больше, чем через более длинные. Расходомеры как раз и нужны, чтобы видеть через какой контур расход больше. Расход через контура выравнивается при помощи балансировочных клапанов, которые располагаются на обратном коллекторе. Отбалансировать контура без расходомеров почти невозможно! ВТП инерционная система и отклик от поворота вентиля вы получите минимум через несколько часов. При этом всем отдельно расходомеры стоят очень дорого. Сделано это, по-моему мнению, специально, чтобы вынудить потребителя покупать коллектора, а не запчасти к ним.  Теперь давайте рассмотрим еще один нестандартный вариант ВТП.

Теплый пол без стяжки.

Этим вариантом ВТП чаще всего интересуются хозяева двух и более этажных домов с деревянными перекрытиями. На деревянном перекрытии не заливают стяжку из-за большой нагрузки на конструкцию и тут встает вопрос о том, как реализовать водяной теплый пол без стяжки. Здесь может быть два варианта:

• Укладка электрического теплого пола — чаще всего под ламинат укладывают пленочный ТП, а для ванных комнат можно использовать маты, которые укладываются в слой плиточного клея.
• Настильная система ВТП — здесь труба укладывается между лагами, которые набиваются на черновой пол. Для улучшения прогрева поверхности используются специальные отражающие пластины из металла. Чаще всего для этого используют толстую алюминиевую фольгу. Выглядит это следующим образом:



Если сэкономить и не использовать отражающие пластины, то будет проявляться эффект «зебры». То есть отдельные участки пола будут теплее других. Укладывать петли труб таким образом, конечно, сложнее. Придется прорезать в досках пазы, в которые будет укладываться труба, но другого варианта ВТП для деревянных перекрытий я не знаю. Теплоотдача таких полов будет чуть хуже, чем у бетонных. Их уже будет проблематично использовать для основного отопления. Кроме того, инерция у них будет меньше, то есть выключенный ВТП будет остывать быстрее бетонного, но и нагреваться тоже будет быстрее. Можете посмотреть следующее видео для лучшего понимания процесса:

Итоги статьи.

Рекомендую всем, кто собирается применять какие-либо нестандартные решения для водяных теплых полов, хорошо обдумать возможные последствия ошибок. Весьма вероятно, что выполненная народным умельцем система будет работать неправильно или приведет к более быстрому износу оборудования. Например, если вы подключаете ВТП к обратке радиаторов, то это не только затрудняет циркуляцию теплоносителя в системе, но и приводит к тому, что в котел будет приходить слишком остывший теплоноситель. А это может привезти к повреждению теплообменника котла. Особенно это важно учитывать если у вашего котла чугунный теплообменник. Возможны и другие последствия, которые не возможно просчитать заранее. Мой вам совет — используйте рекомендуемые производителями схемы. Вы заплатите больше, но они точно будут работать как надо. На этом пока все! Жду ваших вопросов в комментариях!



znayteplo.ru

Какой водяной теплый пол лучше установить в квартире, видео инструкция

Все большим спросом в нашей стране пользуются системы отопления «теплый пол», уже давно завоевавшие популярность в зарубежных странах. Они просты в эксплуатации, экологичны, удобны и компактны.

Важно! «Теплые полы» — оригинальное изобретение человечества, которое помогает эффективно отапливать помещения, служит источником дополнительного обогрева и даже позволяет полностью освободиться от громоздких радиаторов и батарей.

Убедительные достоинства

Суть данной системы обогрева заключается в том, что по заложенным в пол гибким трубам циркулирует теплая вода. Для водяного пола неважно, где и как стоит мебель сегодня или будет стоять в будущем, вы можете абсолютно свободно управлять пространством помещений.

Для водяного пола неважно, где и как стоит мебель сегодня или будет стоять в будущем

Водяные теплые полы хороши тем, что их установка относительно дешева, можно сэкономить на электроэнергии, а самым главным достоинством является то, что отсутствуют электромагнитные излучения. Так что если вы хотите положить теплый пол под плитку и не знаете, какой лучше: водяной или электрический, то мы поможем вам определиться.

«Теплый пол» с успехом может выполнять роль основного отопления, но чаще всего выступает в качестве дополнительного. Этот способ обогрева также незаменим для помещений со сплошным остеклением и в небольших комнатах, где радиаторы сильно загромождают пространство или их просто нельзя установить. Для управления совершенно не обязательно личное присутствие хозяина, отдавать команды системе можно с помощью средств связи.

«Теплый пол» с успехом может выполнять роль основного отопления, но чаще всего выступает в качестве дополнительного

Какие теплые полы лучше — водяные или электрические? На рынке представлены  2 основных типа «теплых полов»: электрический и водяной. Каждый тип имеет свои достоинства. Более низкие первоначальные затраты при выборе электрического «теплого пола» на небольших площадях неоспоримы, как и экономичность при эксплуатации системы водяного «пола», особенно в паре с тепловым насосом. Выбор следует делать, учитывая конкретные условия.

«Теплые полы» успешно используют в квартирах, офисах, коттеджах, мастерских, гаражах и так далее; они сочетаются со многими видами напольных покрытий (кафельная плитка, линолеум и др.). Немаловажно и то, что монтирование системы возможно и на этапе строительства здания, и при ремонте помещения.

Все еще не знаете, какие теплые полы лучше водяные или электрические? Отвечаем: электрический теплый пол проще смонтировать, водяной легче обслуживать, да и расход ресурсов у “электрики” в разы выше.

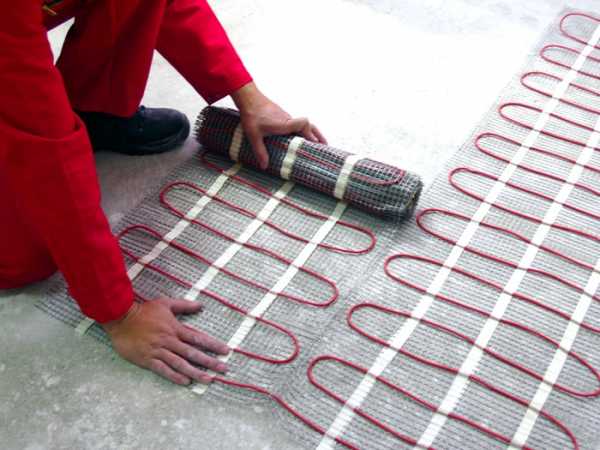

Электрический теплый пол

Но какой водяной теплый пол лучше? Среди разнообразия моделей порой бывает сложно выбрать систему. Попробуем разобраться.

Главное — мощность!

Не знаете, какой водяной теплый пол лучше выбрать, обратите внимание на мощность. Расчет очень простой. Как известно, для обогрева 1 кв. м требуется от 70 до 100 Вт в зависимости от теплоизоляции помещения. Кстати, человеческому организму для поддержания температуры тела 36,6°С требуется именно 100 Вт в час. Так, для ванной комнаты 5-7 кв. м (у многих моделей существует двойная электроизоляция и защита от брызг и повышенной влажности) можно установить пол мощностью 500 Вт, а для комнаты площадью 20 кв. м и более — систему мощностью 2 кВт.

Важно! Согласно строительным нормам, удельная тепловая нагрузка не должна превышать 65 Вт/кв. м2 при самых низких температурах для данного региона.

При выборе водяного теплого пола нужно обратить внимание на мощность

Так что даже при нагрузке 100 Вт/кв. м2 такой же подключенной электрической нагрузкой 1500-1800 Вт с помощью водяных систем можно отопить площадь 15-18 кв. м, а с нагрузкой 50 Вт — до 36 кв. м. А если речь идет о целом доме и для региона, где длительность отопительного периода составляет несколько месяцев, и происходят существенные колебания наружных температур в отопительный период? Попробуйте посчитать сами экономию!

Покрытие

Пол делается в 2 этапа. На перекрытие укладывают изоляцию и нагревательный шланг, который подключается к терморегулятору. Все это покрывается цементной стяжкой, а примерно через 28 дней — напольным покрытием. Вот, теплый пол готов.

Но какое покрытие лучше для теплого водяного пола? Совершенно любое натуральное или полунатуральное покрытием. Это значит, что поверх водоносной конструкции может быть настелен ламинат, пробковый пол или кафель.

Дополнение или основа?

Водяной теплый пол можно использовать как основную систему отопления и как дополнительную к радиаторному. «Теплый пол» по сравнению с традиционным отоплением создает более высокий уровень комфорта.

Вы можете сэкономить, если выберите водяной теплый пол с меньшей отопительной нагрузкой. На самом деле, отопительная нагрузка — параметр «плавающий», зависит от многих характеристик (например, от фактической температуры на улице) и на сегодняшний день составляет до 100 Вт на квадратный метр для плохо утепленных зданий. Выбрав систему в 50 Вт на 1 кв. м вы сэкономите практически четверть изначально планируемых затрат, но с учетом наличия дополнительного отопительного оборудования.

Тепло, а главное, красиво!

Вы можете сэкономить, если выберите водяной теплый пол с меньшей отопительной нагрузкой

Другой важный параметр, на который обращают внимание люди, решающие какой водяной теплый пол лучше, — эстетический. Модельный ряд современных теплых полов широк и разнообразен. Каждая фирма, выпускающая такие устройства, предлагает различные образцы, отличающиеся мощностью, размером, формой, дизайнерским исполнением, набором функций (термостаты с различным программным обеспечением) и даже местом использования. Выпускаются специальные модели для детских комнат. Их бесшумная работа не разбудит ребенка, а температура нагрева поверхности составляет всего 25°С.

На современном рынке можно найти модели, предназначенные для офисных и торговых помещений. Они ударопрочны и обладают антивандальной защитой. Продаются даже угловые конструкции для небольших помещений. Пожалуй, самый неожиданный вариант, когда устройство крепится вместо вырезанной части одного из плинтусов.

Надежность во всех отношениях

«Теплый пол» абсолютно безопасен для человека: в системе используют только специальный нагревательный шланг, который соответствует самым высоким требованиям. На этапе выпуска с производства вся продукция проходит 100% проверку качества. Опыт применения систем водяного обогрева в Европе позволяет говорить о более чем 50-летнем времени службы. Кроме того, напольные системы отопления имеют приличный гарантийный срок.

Все устройства снабжены встроенным или выносным термостатом, комплектующимся термодатчиком

Все устройства снабжены встроенным или выносным термостатом, комплектующимся термодатчиком, который считывает температуру входящего воздуха и подает сигнал термостату, чтобы тот включал и выключал прибор. Это позволяет с точностью до градуса контролировать температуру, поддерживать ее установленный уровень (так называемый комфортный режим), не допуская перегрева или охлаждения и экономя электроэнергию.

Помогает в этом высокоточная электронная система, погрешность которой у ведущих производителей составляет всего 0,1°С. Вы можете выбрать «бюджетное» устройство, оснащенное простейшим термостатом с функцией «вкл./выкл.», или же купить прибор класса люкс с современным жидкокристаллическим дисплеем и программами, которые позволяют управлять несколькими полами, включенными в единую фазу. Благодаря ему конвектор способен работать в удобном вам режиме: с любой температурой и временем обогрева. Например, можно запрограммировать устройство на включение в нужное время без вашего присутствия или создать разный климат в каждом помещении: допустим, теплее в детской и прохладнее на кухне, что поможет значительно сэкономить электропотребление. Термостаты имеют функцию «антизамерзание», при этом температура в доме будет поддерживаться на уровне +7 °С. Труба для теплого водяного пола, какая лучше — вам подскажут специалисты, но выгоднее всего (меньше будет хлопот в будущем) остановить свой выбор на сшитых полиэтиленовых моделях.

Если гарантийный срок терморегулятора (как правило, один год) не вышел, смело отправляйте его на диагностику производителю

Причиной неисправности может стать терморегулятор. Его повреждение определить несложно: питание на регулятор приходит, но на нагревательный элемент не поступает. Решить эту проблему возможно. Если гарантийный срок терморегулятора (как правило, один год) не вышел, смело отправляйте его на диагностику производителю (естественно, с приложением гарантийного талона). При выявлении заводского брака прибор заменят или починят бесплатно. В случае же неправильного подключения придется покупать новый либо оплачивать ремонт.

Непрерывная эксплуатация в течение длительного времени тоже не проблема, ведь практически все модели снабжены защитой от скачков напряжения в сети. Кроме того, при перегреве прибор выключается, если нарушается теплообмен. Например, когда на нем оказывается одежда. Все это позволяет использовать конвектор как основной источник обогрева небольшой комнаты. А вот просторное помещение отапливать им вы будете очень долго, к сожалению, медленный нагрев (от получаса и выше) — проблема подобных приборов.

Монтаж

Если бетонный пол устанавливают в процессе строительства коттеджа, где нижнее помещение — теплая комната, а также если нет необходимости экономить электроэнергию, от теплоизоляции можно отказаться.

Какая стяжка лучше для теплого водяного пола? Как утверждают некоторые специалисты, при укладывании на теплоизоляцию бетонная стяжка ведет себя очень капризно и порой растрескивается, результатом чего бывает разрыв нагревательного шланга, который является главной составляющей теплых полов. Поэтому лучше использовать специальные присыпки к цементу.

при укладывании на теплоизоляцию бетонная стяжка ведет себя очень капризно и порой растрескивается

Что касается подложки под теплый пол водяной, какая лучше — спросите вы. Берите полипропилен или вспененный полиэтилен, они покрыты лавсановой пленкой с металлизированным слоем.

Важно! Надежность всей системы на 99% определяется качеством монтажных работ.

Чаще всего в целях экономии теплые полы устанавливают на площади, свободной от мебели и других кухонных атрибутов. На бетон укладывают выбранную потребителем теплоизоляцию, сверху выполняют тонкую бетонную стяжку, на которую зигзагообразно, соблюдая постоянный шаг, крепят трубки с помощью монтажной ленты. Если вы не знаете, какая лучше труба для теплого водяного пола, то советуем обратить внимание на изделия из ПВХ. Термодатчик помещают в особую пластиковую гофротрубку вблизи терморегулятора.

Дополнительные рекомендации

Прежде чем выбрать теплый водяной пол, почитайте отзывы, какой лучше.

Прежде чем выбрать теплый водяной пол, почитайте отзывы, какой лучше

Сегодня на рынке представлен широкий спектр моделей от разных производителей теплых водяных полов, какой лучше? Самые качественные системы выпускают компании NOBO, ADAX (Норвегия), NOIROT, THERMOR, ATLANTIC (Франция), теплые полы среднего ценового сегмента производят SIEMENS, STIEBEL ELTRON и VOLKSTECHNIK (Германия), эконом-варианты делают DIMPLEX (Канада), BETA — концерн TIMBERK (Швеция — Китай), корпорация «Диполь» (Саратов), ОАО «завод «Ладога» (Кировск) и ООО «Регион».

НА этом пока все, продолжение читайте в следующих обновлениях нашего интернет журнала «Так стелют пол». Удачного Вам ремонта Дамы и Господа!

polonest.ru

Водяной теплый пол своими руками — Дешево и сердито

Водяной теплый пол своими руками

Водяной теплый пол — это достойная замена обычному радиаторному отоплению. Расходы на его установку,  по сравнению с другими видами теплого пола, например, с электрическим  несколько больше, зато эти средства вполне оправдывают себя в процессе эксплуатации. О всех плюсах и минусах водяного теплого пола своими руками вы можете прочесть на странице «Выбор теплого пола», на этой же странице мы перейдем непосредственно к его монтажу, который состоит из нескольких этапов:



Установка коллекторного шкафа

Определяем место расположения коллектора и устанавливаем для него специальный коллекторный шкаф, приблизительные размеры которого 60х40х12.  Внутри коллекторного шкафа будет происходить стыковка нагревательных труб с остальным теплоснабжением дома. Также внутри него будут установлены элементы, регулирующие подачу воды и тд.
Для установки коллекторного шкафа необходимо наметить его размеры на стене и добавить 1-1,5 см зазора со всех сторон, после чего прорезать



болгаркой с кругом для бетона по намеченным линиям прорези. Это немножко пыльная процедура, но зато края ниши под коробку для коллектора будут  аккуратнее; потом берется перфоратор, желательно по мощнее, и выдалбливается сама ниша, в которую устанавливается шкаф. Если у вас нет болгарки и перфоратора, тогда берутся защитные перчатки, очки, зубило, молоток и ниша выдалбливается при помощи этих инструментов и «такой-то матери»!!!

Сборка коллекторного шкафа



Итак, коллекторный шкаф установлен, заводим в него трубу, обеспечивающую подачу горячей воды из котла и обратку — это труба, в которую возвращается наша вода, поданная первой трубой, отдавшая тепло стяжке и остывшая. Далее она поступает опять в котел, нагревается и переходит снова в первую трубу, подающую горячую воду (подачу) при помощи циркуляционного насоса, который обеспечивает бесперебойную подачу воды. На подачу и обратку нужно  установить запорные вентили.

При необходимости, закрыв оба вентиля, мы отсоединим нашу комнату от общей отопительной системы дома или квартиры в случае непредвиденного повреждения водяного теплого пола, его ремонта или просто в целях экономии. Компрессионным фитингом производится соединение металлического вентиля с пластиковой трубой. Далее устанавливаем коллектор- это блестящая трубка, похожая на непонятный духовой инструмент, имеющая несколько боковых выходов. Также коллектор имеет главный вход и выход. Главный вход подключается к вентилю, а на выход ставится тройник, к которому с одной стороны присоединяется сливной кран, а с другой автоматический воздухоотводчик, через который удаляются пузырьки воздуха, попавшие в систему отопления. В случае непредвиденного ремонта
можно будет слить воду через сливной кран. К боковым выходам коллектора будут подключены трубы (контура) нашего теплого пола, соединяющиеся компрессионными фитингами.
Также к колектору можно подсоединить водяную систему ТЕПЛОГО ПЛИНТУСА

Подготовка помещения

В помещении, в котором планируется укладка водяного теплого пола своими руками, производятся разметки площади с учётом  температурных расширений стяжки при нагревании. Если черновой пол не ровный,  следует  выровнять цементным раствором  углубления, предварительно прогрунтовав его грунтовкой для минеральных поверхностей, или сделать предварительную стяжку основания, так как высотные перепады площади на один змеевик не должны превышать 0,5-0,7 см. На полу, имеющему грунтовое основание, производят гидроизоляцию.

Теплоизоляция



Для того, чтобы теплопотери свести к нулю необходимо использовать в качестве подложки под трубы пенопласт, пенополистирол фольгированный или пеноплекс. При помощи этих материалов трубы водяного теплого пола не будут прогревать черновой пол и тепло будет стремительно идти вверх, прогревая нашу комнату. Перед теплоизоляцией предварительно прокладываем  пароизоляцию, то есть полиэтиленовую пленку, которая защитит утеплитель от влаги. Пленку раскладывают внахлест на 10 -15см и приклеивают стыки скотчем. Укладываем вдоль стен демпферную ленту, которая должна выступать над проэктируемой высотой пола на 2-3 см. Демпферная лента-это полоса из вспененного полимера, толщина которого 0,5см и ширина 12-18 см, которая компенсирует термические расширения стяжки. Теперь прокладываем  теплоизоляцию. При холодном перекрытии или когда нижнее помещение не отапливается, (например подвал),рекомендуемый слой теплоизоляции не менее 5 см. На меж этажное перекрытие достаточно 2см. Рекомендуемая плотность материала — превышающая 25 кг на 1м3. Очень удобно для этих целей использовать фольгинированный (покрытый алюминиевой фольгой) плитный полистирол с толщиной 3 см, так как его поверхность имеет специальные пазы для крепления труб диаметром 16, 17, 18 см. Его нижняя поверхность имеет рельеф, который способствует сглаживанию неровностей и увеличивает звукоизоляцию.

Укладка труб



Лучше использовать трубы, сделанные из поперечно сшитого полиэтилена, с высокой плотностью  (PE-Х) или металлопласта.



Если вы используете профильные теплоизоляционные плиты, то вам достаточно зафиксировать трубы в специальных пазах одним только нажатием на них. Но если вы используете  другой тип теплоизоляции, тогда прекрасный вариант — это уложить армированную сетку с сечением проволоки 3 мм и размерами ячеек 10×10 см, которая помимо усиления стяжки, сделает еще одно полезное дело — к ней можно привязать трубы нашего теплого пола проволочками или  крепежными хомутами, но не сильно плотно, так как при нагреве трубы могут деформироваться из за различного теплового расширения материалов (самой трубы и проволоки). Также можно купить специальные клипсы или крепежные ленты, которыми крепятся трубы непосредственно на слое теплоизоляции. Крепление труб производится с шагом в 1 метр. Схемы, по которым укладываются трубы разнообразные и в народе имеют разные названия: змейки, двойные змейки, улитки, зигзаги, спираль со смещенным центром и т.д., вы можете выбрать любой, который вам удобнее, я же  остановлюсь на двух самых распространенных способах укладки труб для водяного теплого пола своими руками.
1 укладка труб теплого водяного пола в виде змейки.
Этот способ демонстрирует укладку труб друг возле друга в виде змейки, его еще называют параллельным. Он хорошо подходит для помещений небольшой и средней площади и укладывать его лучше со стороны окон или стен, выходящих наружу дома, так как на входе трубы будет находиться самая большая температура.
2 Спиральная укладка труб водяного теплого пола своими руками (в виде улитки)
Этот способ лучше применять в местах с повышенным теплопотреблением или в помещениях с большой площадью м2. Большое приемущество этого способа заключается в том, что когда одна труба охлаждается —  другая компенсирует ее нагрев, благодаря тому, что подающая и возвратная трубы (подача и обратка) идут параллельно друг другу. Шаг укладки труб спиральным способом от 10 до 30 см. То есть, по основной площади комнаты устанавливается расстояние  30 см, а в местах больших теплопотерь (входные двери, окна) сокращается шаг укладки до 15 см. Когда трубы проходят возле стен, то минимальное расстояние между ними не должно превышать 8 см.

Подключение

После того, как вы проложили трубы тем способом, который вам предпочтительней,  и зафиксировали их любым из вышеперечисленных способов — один конец  трубы присоединяют к подающему коллектору, а другой — к возвратному. Если комната большая, то делается несколько контуров (таких петель) и коллекторы соответственно подбираются с нужным количеством входов (выходов). Желательно, чтобы каждая петля состояла из цельного куска трубы, потому что дополнительные соединения увеличивают риск протечек. Так же необходимо произвести деформационный шов в том случае, если длина вашей комнаты больше 7-8 метров. Этот шов необходим для компенсации тепловых расширений и изготовить его можно из такой же демпферной ленты, которая раннее нами уже использовалась. Температурные швы должны разделять каждый контур, если конечно он не один. В том случае, когда температурные компенсационные швы проходят через трубы теплого пола (подачу или обратку), на те трубы необходимо предварительно одеть защитную гофру длиной 40-50 см. Если вы забыли сделать это при укладке труб — это можно сделать и перед прокладыванием температурного шва, разрезав гофру поперек с одной стороны и надеть разрезом вниз на трубу в том месте, где будет проходить температурный шов.

Проверка системы водяного тёплого пола своими руками

Каждый контур нужно по очереди наполнить водой через его коллектор, чтобы из него полностью  вышел воздух. С этой целью   на каждом контуре открывают расходометры и регулирующие краны.

Во время проверки системы автоматические воздухоотводчики должны быть полностью закрыты. Воздух нужно спускать через сливные вентили.

Если вы монтируете водяной теплый пол своими руками, используя трубы из металлопластика, то систему нужно проверить холодной водой, с давлением в 6 бар за 1 сутки. Если подаваемое давление на входе равно давлению на выходе, значит всё хорошо и вы всё сделали правильно.

PE-X трубы (полиэтиленовые) проходят проверку немного другим способом. Систему нагружают давлением, в 2 раза большим его рабочего показателя. Давление в трубах при этом начинает снижаться. Через  30 минут его восстанавливают, а затем повторяют процедуру еще 2 раза.

Через 90 минут, после последней процедуры систему оставляют в покое на сутки. Если за этот период давление в системе не снизится больше, чем на 1.5 бар, и трубы не дадут протечек, значит проверка прошла успешно.

Затем систему проверяют на термоустойчивость. Теплые полы в течение 30 минут прогревают до +85°, при этом проверяют герметичность трубок и соединения, особенно это касается цангового.

При необходимости, их следует подтянуть. Чтобы снять напряжение, систему необходимо  прогреть. После остывания труб, заливается бетонная стяжка, но об этом чуть позже, давайте пока представим, что наш водяной теплый пол своими руками готов, и нам необходимо регулировать комнатную температуру.



Регулировка температуры водяного теплого пола

Для этого используются два распространенных варианта:
1) самый простой и распространенный вариант — это регулировка подачи горячей воды с помощью вентилей на выходах коллектора, чем меньше подача, тем меньше температура в комнате и наоборот. Для начала обычно комната прогревается, а потом подача горячей воды уменьшается и держится определенная температура.
2) с помощью автоматики, специально разработанной для водяного теплого пола.
Автоматика вмещает в себя два блока, первый — это электрический вентиль, установленный перед коллектором и его суть заключается в открытии и закрытии подачи горячей воды.
Он управляет сервомотором вентиля, также терморегулятор может иметь дополнительный датчик. Второй блок содержит электронный терморегулятор, крепящийся на внутренней части стены,
встроенный в стяжку. Вы даете терморегулятору установку температуры и он соблюдает ее, воздействуя на электрический вентиль на основе показаний своих датчиков. Все просто! Очень удобная штука!!!

Стяжка для водяного теплого  пола своими руками

После того, как система водяного теплого пола, установленная своими руками, прошла все испытания переходим к заливке стяжки. Ее минимальная высота должна быть не менее 3 см, а максимальная — не больше 7 см. При использовании теплоизоляционного слоя слой стяжки должен быть не менее 5 см. Рекомендуемая толщина слоя стяжки над уровнем труб — не больше 3 см. Стяжка для водяного теплого пола — это очень ответственный этап, не менее ответственный, чем сборка самого водяного теплого пола своими руками. Многие люди не придают этому значения, а зря, так как от качества стяжки напрямую будет зависеть внешний вид и долговечность покрытия теплого пола, в том числе и финишного. Например, если купить готовую цементную смесь некачественного производителя или сделать ее неправильно своими руками, то в течении небольшого времени после заливки стяжки она у вас начнет деформироваться, трескаться и проседать из-за температурного воздействия, благодаря чему и верхний декоративный слой, например плитка, тоже будет выходить из строя раньше времени.
Для таких вещей как водяной теплый пол стяжка должна быть устойчива к деформации при температурном воздействии и не давать трещин, а также обладать высокой теплопроводностью, чтобы максимально передавать нам тепло, производимое трубами водяного теплого пола. Для того, чтобы вы могли сделать себе именно такую стяжку, для вас подготовлена статья, в которой описаны всевозможные вкусные рецепты цементно-песчаных растворов конкретно для стяжки теплого пола.

Купить штамп для бетона
На завершающей стадии финишного декоративного покрытия стяжки можно воспользоваться более экономным и менее банальным  вариантом, чем керамическая плитка, а именно — на подготовленную поверхность стяжки нанести тонкий слой цементной смеси (0,6 — 10мм) и с помощью штампов для бетона сделать тиснение или печать определённой выбранной вами текстуры. Вы существенно сэкономите на кафеле и получите долговечное, надёжное покрытие с хорошей теплопроводностью и теплоотдачей. Детальнее об этом читайте на странице Тонкослойный декоративный бетон.





Все страницы этого раздела:
Выбор теплого пола
Электрический теплый пол своими руками
Водяной теплый пол своими руками
Инфракрасный теплый пол своими руками
Система Термомат
Стяжка для теплого пола

Статьи по теме:
Отопительная система » теплый плинтус»
Монтаж теплых плинтусов





shapovalov5.ru
