как подсоединить в частном доме к радиаторам

Теплый пол от батареи делается своими руками. Вместо батареи можно использовать полотенцесушитель, главное понять основной принцип работы обогрева.

В частом доме с полами из дерева или плитки обязательно присутствует в системе нагревательный элемент – греющий кабель или трубопровод с горячей водой.

Теплый пол от батареи

Иногда подогрев пола – единственный источник тепла в помещении, а в других случаях он выступает в дополнение к радиаторам.

Читайте в статье:

Как работает теплый пол?

Владельцы выбирают для тёплого пола как электрический нагреватель, так и водяной пол. Трубопровод с горячей водой наиболее популярен в частных домах – под пол постоянно поступает горячая вода.

На практике монтаж контура с водой довольно сложен. Сделать электрический кабель проще из-за его минимальной толщины. Стяжка, которая заливает трубопровод, толще, чем в случае греющего кабеля. Этот параметр важен для помещений с низкими потолками – высота в комнате не должна быть менее 2,5 метров.

Как можно подвести водяной теплый пол?

В комнату пол с водяным контуром можно установить двумя способами: от стояка или от батареи отопления. Подвод от общего стояка считается более трудоемким и громоздким, поскольку трубопровод нужно вести через всю комнату, что сложно замаскировать.

Диаметр трубы требуется довольно большой, поскольку теплоноситель в ней циркулирует. Подключение от батареи проще, и визуально не портит интерьер.

Теплый пол от батареи

Производительность системы нагрева полов будет выше, поскольку источник отопления близко, а сечение трубы совпадает с диаметром труб в батарее. Схема укладки предпочтительнее в виде змейки.

Подключение от центрального отопления встречается чаще в частных домах, поскольку в квартире это сделать сложнее из-за соседей и неготовности систем отопления к современной теплотехнике.

Теплые полы от батареи в квартире

Во многих инструкциях указывается, как сделать теплый пол или батареи в квартире, но чаще такие рекомендации адресованы владельцам частных домов. В многоквартирном доме допускается изменение отопительного контура, но процесс монтажа имеет некоторые нюансы.

В первую очередь, контур подогрева пола повлечет за собой дисбаланс температур в квартирах по соседству. Если сделать систему обогрева неправильно, то это может вызвать аварийные ситуации и проблемы с коммунальными службами.

Часто встречающиеся проблемы

При монтаже в квартире пола с подогревом часто встречаются следующие проблемы:

  1. Вода в контуре очень горячая. Температура достигает 90 градусов тепла, что не допускается для трубопровода в перекрытиях. Максимальный допустимый уровень – 50 градусов, при превышении система повреждается, и напольное покрытие может быть уничтожено;
  2. Официально запрещено устанавливать системы обогрева в перекрытиях многоквартирных домов. По законодательству при первой же проверке жилищно-коммунальная служба может выписать штраф;
  3. Отопительные системы подключают через элеватор, а теплые полы только трубками из меди. Медные соединения дороги, как и оборудование для работы с ними и услуги профессионалов.

Теплый пол от батареи

Решение проблем с монтажом водяного теплого пола в квартире

При невозможности монтажа водяного контура, можно остановить свой выбор на электрических системах. Кабельный нагрев не только разрешен, но и проще в работе.

Владелец может выполнить все работы своими руками, следуя инструкции. Баланс температур между помещения многоквартирного дома не будет нарушен.

Мощность обогревательного кабеля не должна перегружать общую электросеть, а площадь его укладки занимает в разы меньше места, чем трубопровод с горячей водой.

Законодательство не препятствует обустройству дополнительного комфорта в жилой квартире, поэтому использование электрики допускается в течение всего года, а водяные полы – только когда есть горячая вода.

Теплый пол от батареи

Популярные схемы монтажа

При подключении есть несколько проверенных схем от специалистов, рекомендуемых к использованию новичками, выполняющими работы своими руками:

  1. Контур питается напрямую от радиаторного отопления. Способ прост и легок в монтаже, недорогой, но регулировать температуру невозможно. В стояке снижается количество теплоносителя (воды), что часто вызывает раздражение и гнев у соседей;
  2. Подключение на байпас через клапаны балансировки позволит снизить градус воды, который подается в отопительный контур. Трубы рекомендуются в 16 мм диаметром, при этом протяженность контура не более 70 м. циркуляционный насос в системе должен качать от 5 до 10 литров воды в секунду;

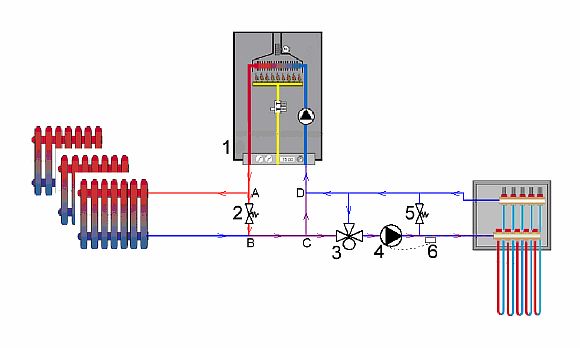

  3. Подключение через трехходовой клапан снижает расходы тепла в системе обогрева. Термостат в клапане регулирует подачу теплоносителя нужной температуры, как только температура снижается резко или ниже допустимых показателей подача перекрывается;
  4. Соединение двумя трехходовыми клапанами и запорным. Подача и градус воды регулируется через обратку, клапан не позволяет насосу качать воду впустую. При перегреве оборудование может сломаться, а вовремя остановленная подача тормозит работу системы и экономит владельцу расходы на будущий ремонт;
  5. Наиболее функциональный вариант – монтаж теплого пола с датчиком температуры выносного типа. Если вода в трубах перегревается, то автоматически блокируется ее подача в контур. По мере остывания циркуляция возобновляется. Система отопления такого типа обеспечивает переохлаждения квартиры и сбережет систему.

Что выбрать: теплый пол или батареи?

Зимой в частном доме очень приятно смотреть на открытый огонь, пламя в очаге и запах дров от печки. Привлекательность внешнего вида на самом деле кроет в себе массу нюансов использования – дрова нужно подкладывать, дымоход чистить, тепло в помещении будет только при растопке камина.

Со временем этот вид отопления заменяется современными тепловыми системами – радиаторами или теплыми полами. Водяное отопление от котлов позволяет сделать теплые полы или теплые стены. Выбрать тип обогрева и конфигурацию контура можно, рассмотрев достоинства и недостатки, которыми обладает теплый пол и батареи.

Преимущества и недостатки теплого пола

Главные особенности в теплых полах – это их тепловая инерция и слабо нагревающаяся поверхность. При обогреве пола достигается комфортная для человека температура в 25-25 градусов тепла, что ниже радиаторного обогрева минимум в два раза. Прогрев полов происходит равномерно.

  • Комфорт из-за равномерного прогрева пола позволяет ногам быть в тепле, при этом голове будет прохладно. Для человека такое соотношение называется тепловым комфортом и признается оптимальным;
  • Экономичность установленной системы позволяет сэкономить много тепла – до 85%, что отразится в первую очередь на счетах за коммунальные услуги;
  • Эстетичность теплого пола однозначна – радиаторы на стенах, даже в современном исполнении придется скрывать предметами мебели. Управление температурой происходит из соседней комнаты или другого помещения – котельной или коридора;
  • Отсутствие вредных испарений при нагреве, нет плавающих частиц пыли. Греющий контур находится внутри пола, поэтому в нагревательных элементах не будет скапливаться пыль;
  • Влажность воздуха повышается из-за отсутствия пересушивания от батареи. Слизистые в горле и носу не пересыхают, что крайне важно, если в доме есть дети.

К недостаткам теплых полов можно отнести высокую стоимость установки, возможность ошибки при монтаже непрофессионалами, ограничение на использование напольных покрытий. Внутри комнаты с теплыми полами не кладут ковры или ковролин.

Теплый пол от батареи

Тепловая инерция пола с обогревом также считается недостатком, поскольку остывает прогретая стяжка довольно долго. Основание нужно хорошо теплоизолировать, чтобы контур не направлял потоки вниз. При поломках ремонт по сложности и затратам близок к установке новой системы.

Теплый пол от батареи центрального отопления в квартире – схемы, монтаж и первый запуск

Сегодня, решая проблему обогрева своего жилья, большинство владельцев обращают внимание на следующий вид отопления — нагревательные полы.

При этом, наиболее популярным видом, как в частном доме, так и в квартире являются водяные тёплые полы, запитанные от батареи, а в ванной комнате не редко делаются гидрополы от полотенцесушителя.

Преимущество тёплого пола перед батареями

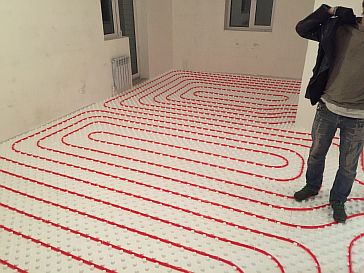

Фото - Теплый пол от батареи отопления в квартире

В отличие от радиаторов, отопление тёплыми водяными полами приводит к равномерному прогреванию помещения. Кроме того, данное устройство обеспечивает более комфортные условия для человека, так как, при половом отоплении, внизу температура выше, чем вверху.

Поэтому, ноги будут находиться в тепле, а голова в более прохладном пространстве, что полезно для здоровья.

Ещё один положительный момент такого отопления — экономия, теплопотери уменьшаются до 20%. Без сомнения, большой плюс — эстетичность конструкции. «Начинка» тёплого пола спрятана под напольным покрытием, тем самым не портя интерьер в квартире, в сравнении с радиаторами, которые размещаются на стене.

Немаловажное значение играет и тот факт, что не происходит пересушивания воздуха и горячие потоки не гоняют частицы пыли по помещению, как при радиаторном обогреве.

К недостаткам такого сооружения относится достаточно трудоёмкий и продолжительный процесс, требующий значительные финансовые затраты. Кроме того, при подключении тёплого пола к радиатору, он будет функционировать только при наличии отопления в батареях.

Можно ли сделать теплый пол от батареи – законно подключение или нет?

В квартире многоэтажного дома обустроить тёплый водяной пол от батареи возможно, но потребуется решить ряд вопросов. Основной — получить разрешение на врезку в центральное отопление дома от теплосетей, так как это может сказаться на работе радиаторов у соседей. Кроме того, неправильно произведённые монтажные работы могут привести к аварийной ситуации, и затоплению квартиры снизу.

К сведению! Без наличия данного разрешения, установка тёплого пола будет незаконной, и при обнаружении такой врезки на вас будут наложены штрафные санкции.

Чтобы сохранить тепловой баланс в доме существует три законных варианта монтажа тёплого пола к радиатору:

  1. Если в квартире двухтрубная схема подключения батарей;
  2. При нахождении магистрали отопления в подвале дома, для жителей первого этажа, получить согласие на подсоединение отдельного ввода для подающего и обратного контура проще;
  3. при наличии верхней разводке на чердаке, легко получить такое разрешение для жителей последнего этажа.

Только в таких случаях, установка пола с обогревом в одной квартире не влияет на режим отопления во всем доме. Врезка в однотрубную конструкцию однозначно приведёт к нарушению гидравлического баланса, что скажется на работоспособности всей системы.

К сведению! При невозможности врезать пол с обогревом в магистраль напрямую, законно получить разрешение на установку водяного пола нельзя.

Схемы подключения

Для подключения тёплых полов существует несколько схем, которые рекомендуют использовать специалисты.

Подключение теплого пола к радиатору

Подключать контур водяного тёплого пола к радиатору — самый простой и лёгкий способ в плане монтажа. Кроме того, обходится такая конструкция не дорого. Но, производить регулировку температурного уровня в системе, смонтированной таким способом не возможно.

К сведению!

При подключении пола с обогревом по данной схеме, происходит снижение количества теплоносителя в стояке. Поэтому, выдаётся разрешение на такую врезку в квартире многоэтажки редко.

Для конструирования ТП потребуется насос с небольшой мощностью, он необходим для продвижения теплоносителя по магистрали.

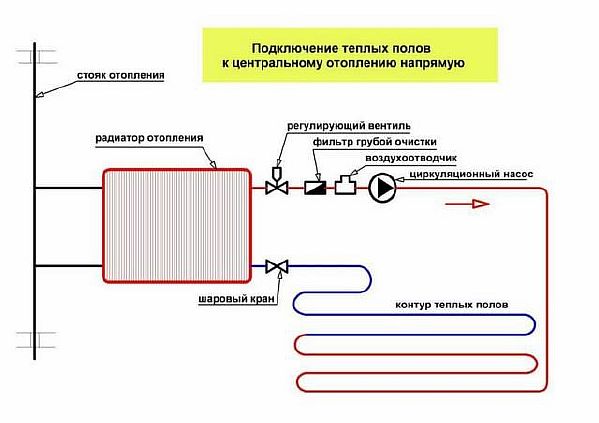

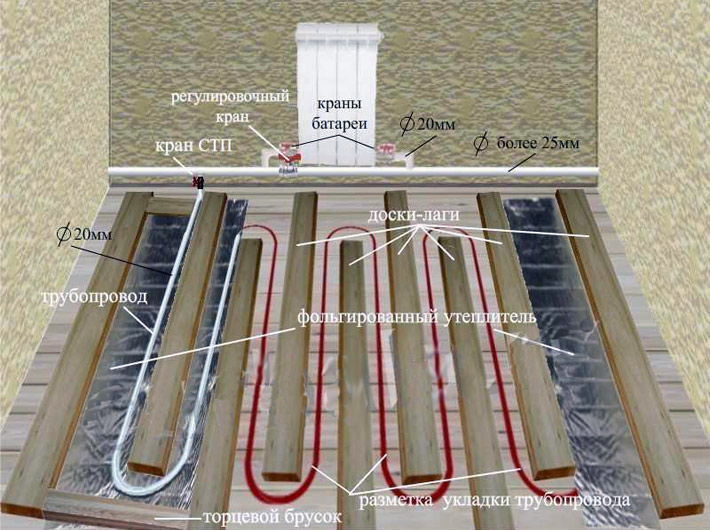

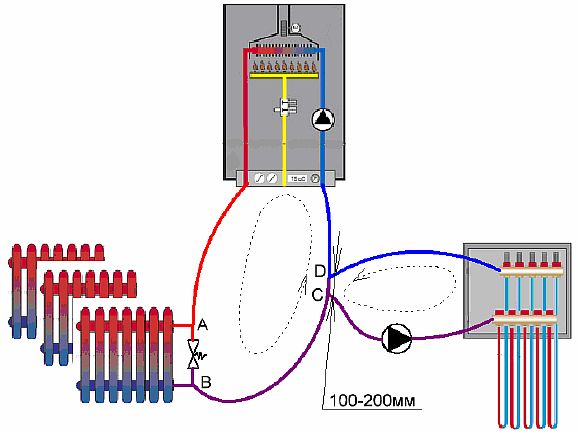

Фото — Схема подключения тёплого пола от батареи

Принцип действий выглядит так:

  • Сверху от батареи выводится специальный контур для тёплого пола. На нём устанавливается фильтр, воздушная трубка и циркуляционный насос.

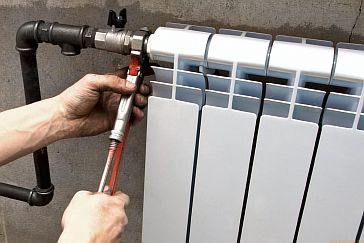

Фото — Вывод трубопровода для подсоединения тёплого пола
  • Второй конец трубы подсоединяется к радиатору внизу. Охлаждённый теплоноситель через обратку батареи будет уходить к месту нагрева.

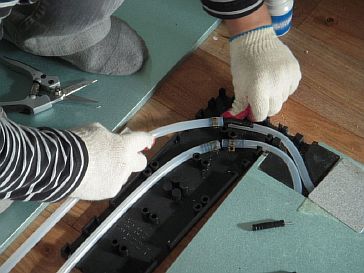

Фото — Подсоединение обратного шланга

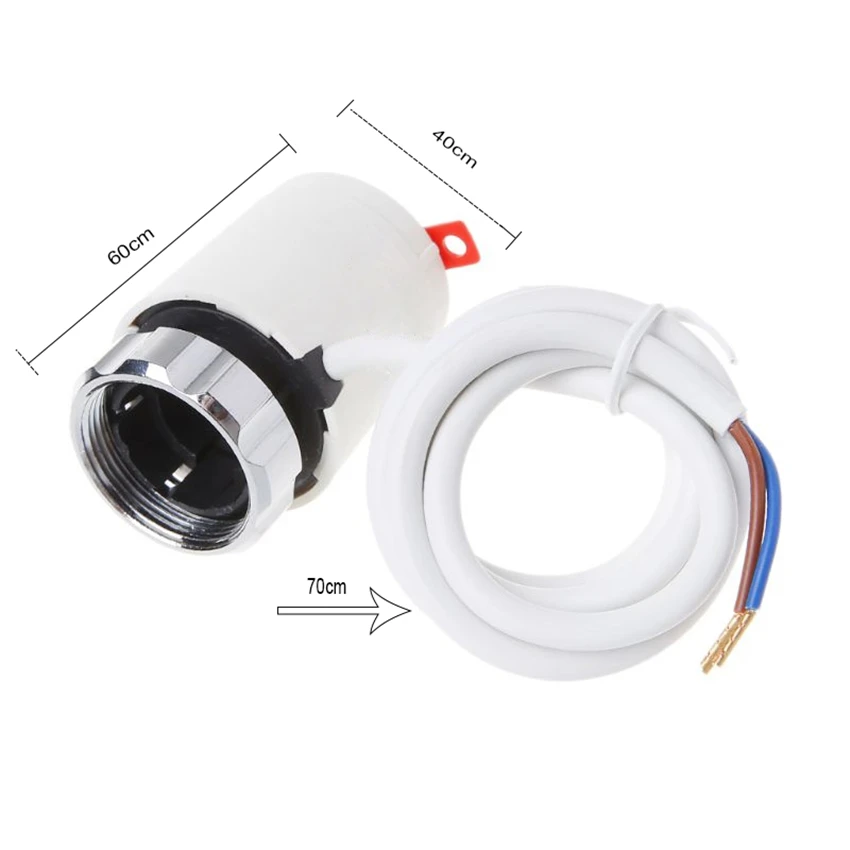

  • На циркуляционный насос устанавливается термоголовка или сервопривод, они способствуют регулировке температурного режима. Когда температура воды в контуре пола превышает допустимый уровень, насос выключается и обогрев приостанавливается.

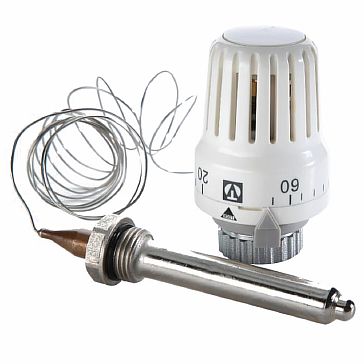

Фото — Установка термоголовки

К сведению! Запитать тёплый пол от батареи напрямую, без регулировочных клапанов невозможно, так как вода в радиаторе имеет степень нагрева в 2 раза больше, чем требуется для полового устройства.

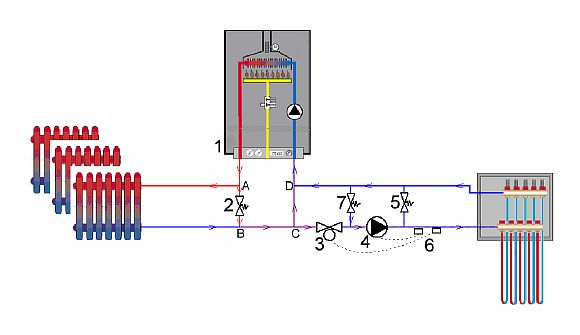

Подсоединение на байпас через балансировочные RTL  клапаны (смесительный узел)

Данная схема заключается в подсоединение труб пола к обратке радиатора. Для этого:

  • Выводится ветка из обратной трубы.

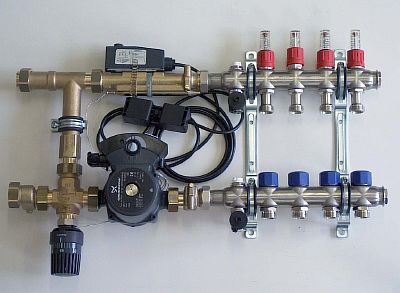

  • На ней производится установка смесительного узла с трёхходовым клапаном оснащённым термоголовкой, и циркуляционного насоса.

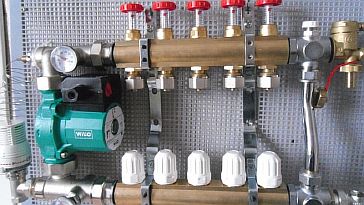

Фото — Подключение смесительного узла к обратки батареи
  • От насоса протягиваются трубы.
  • Другой конец петли подсоединяется к обратке отопления через байпас, по ней остывший теплоноситель направляется к месту нагрева. При этом расстояние от подающего до обратного шланга не должно быть меньше 30 см.

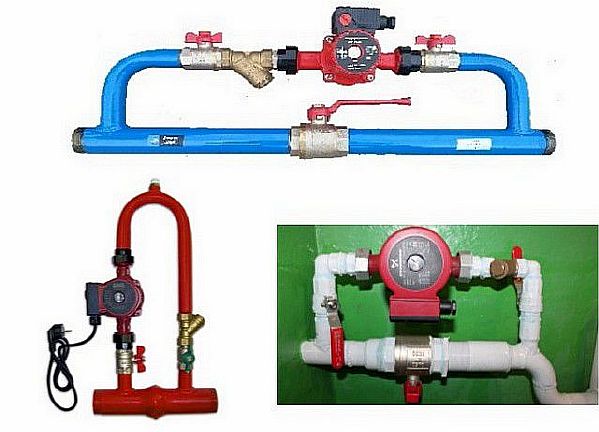

Фото — Установка байпаса и подсоединение обратного шланга пола к нему
  • Монтируется двухходовой клапан с головкой на байпасе. Его функция заключается в регулировке температуры воды в магистрали пола. При превышении температурного придела, клапан закрывает выход охлаждённой жидкости из трубопровода. Остывший теплоноситель направляется через байпас к трёхходовому клапану, где он разбавляет горячую воду, идущую в петли пола.

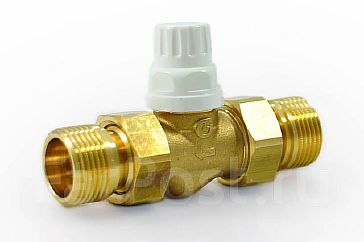

Фото — Монтаж двухходового клапана

После того, как температурный уровень теплоносителя в полу нормализован, двухходовой клапан вновь освобождает выход остывшей жидкости.

Подключение через терморегулирующий монтажный комплект

Ещё один вариант как можно смонтировать тёплый пол в квартире — использовать монтажный комплект, он рассчитан для подсоединения только одного контура, который способен обогреть небольшую площадь. При данной схеме нет надобности в установке смесительного узла.

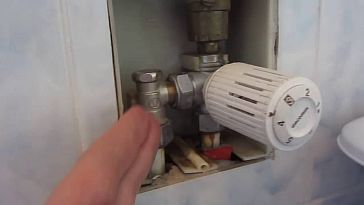

Фото — Терморегулирующий монтажный комплект для тёплого пола

Термомонтажное приспособление включает в себя:

  • температурный ограничитель для теплоносителя;
  • клапан для регулировки температуры воздуха в квартире;
  • воздухоотводчики.

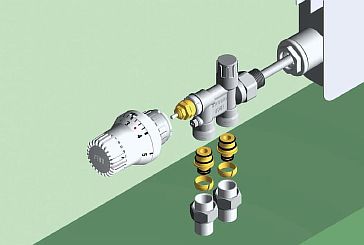

Фото — Подключение монтажного комплекта к радиатору

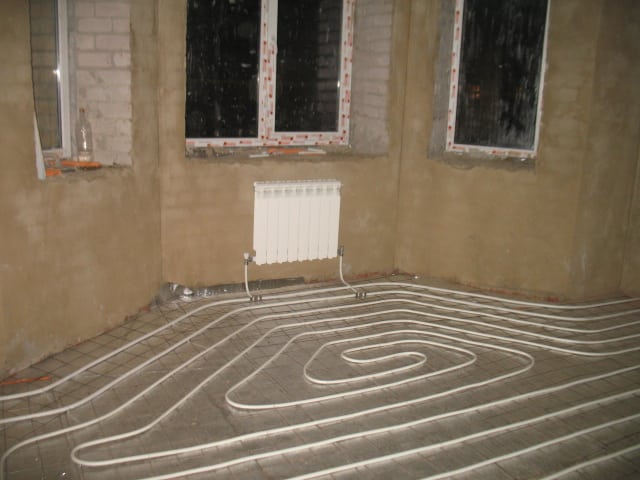

При такой комбинированной схеме, вода поступает в петли пола напрямую, а не через коллектор. Но при этом, теплоноситель подаётся в трубопровод нагретый до 80 градусов, остывает он прямо в контуре пола.

То есть, происходит поступление большого количества горячей воды в змеевик, затем термоголовка перекрывает подачу теплоносителя. После остывания его в контуре, подаётся новая порция.

Сконструировать такую конструкцию не сложно, монтажный комплект подсоединяется к радиатору. А так как петля всего одна, но нет надобности в установки насоса, для принудительной циркуляции жидкости.

Данная схема подходит для двухтрубной разводки, при однотрубной потребуется дополнительно установить байпас и балансировочный кран.

Схема с теплообменником

Теплообменник — приспособление из медных пластин, которые передают тепловую энергию от теплоносителя, имеющего высокую температуру к менее нагретой жидкости.

Качество работы данной конструкции выше, так как она лишена недостатков предыдущих схем. Такое устройство отличается длительным сроком службы, так как циркуляция теплоносителя полностью автономна.

Передаётся тепло через оборудованный теплообменник, где происходит изолированное движение воды в змеевике пола и радиаторе.

Монтаж тёплого пола с теплообменником имеет ряд положительных сторон:

  • осуществляется автоматическая регулировка температуры пола;
  • теплообменник стальной, поэтому имеет длительный срок службы;
  • нет риска гидроударов;
  • не изменяется гидравлическое сопротивление в центральной отопительной системе.

Процесс подключения производится в следующей последовательности:

  • Теплообменник подсоединяется к обратной и входной трубе отопления.

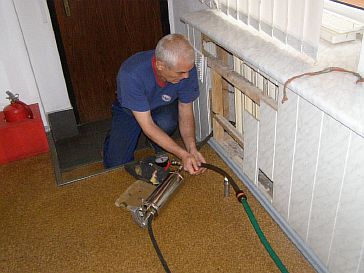

Фото — Подсоединение теплообменника к батареи

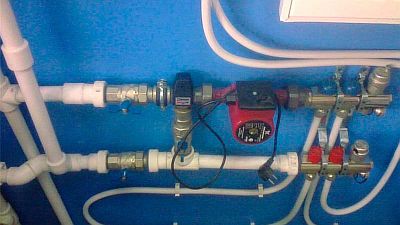

  • Затем устанавливается циркуляционный насос.
  • После чего, трубы обратки и входа теплообменника соединяются с соответствующими шлангами контура пола, или коллекторной группы, при наличии нескольких петель.

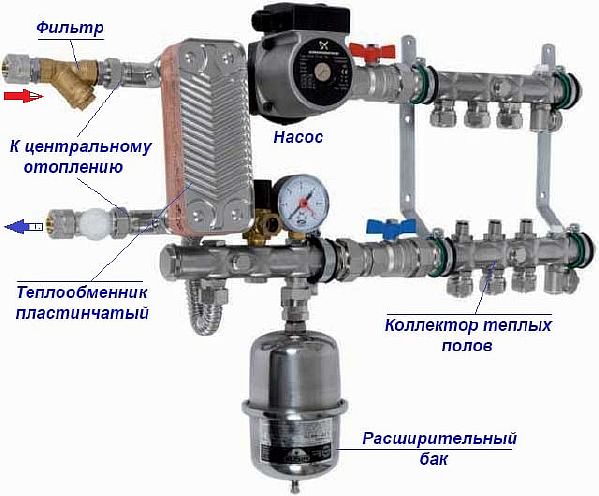

Фото — Подключение тёплого пола к батареи через теплообменник

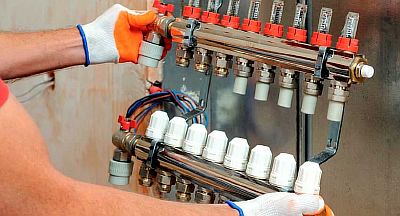

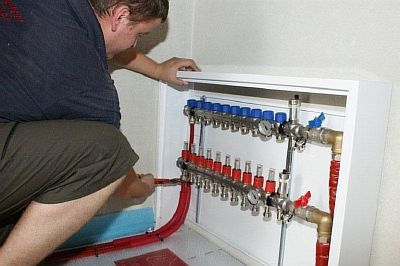

Установка коллектора

Коллектор — устройство, которое отвечает за регулировку подачи теплоносителя и его температуру. С его помощью можно осуществлять балансировку контуров пола и выпускать воздух из системы.

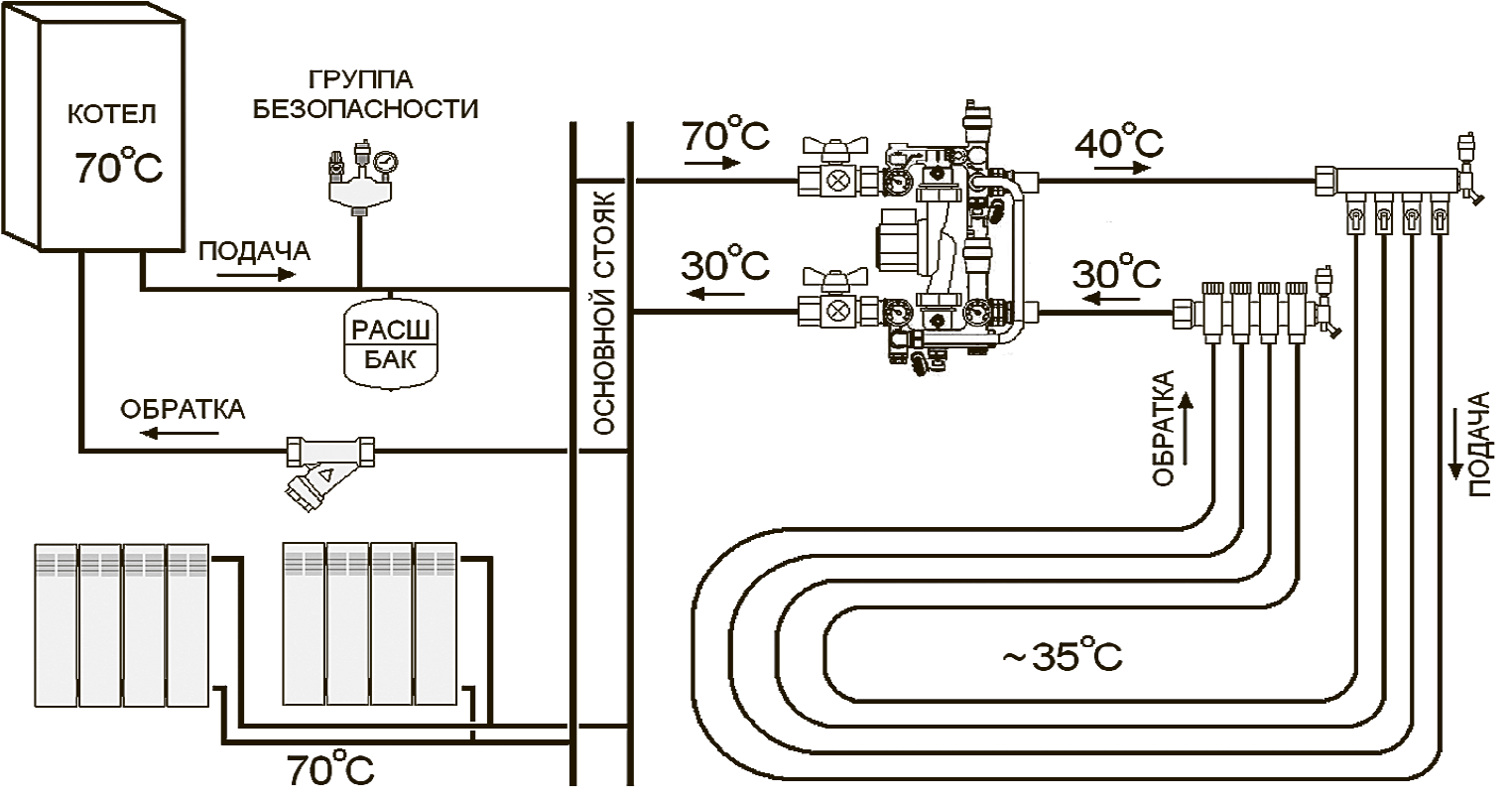

При монтаже тёплого водяного пола в загородном доме коллектор подсоединяется к автономному котлу, в квартире же он подключается к отоплению, к трубе подаче и обратке радиатора.

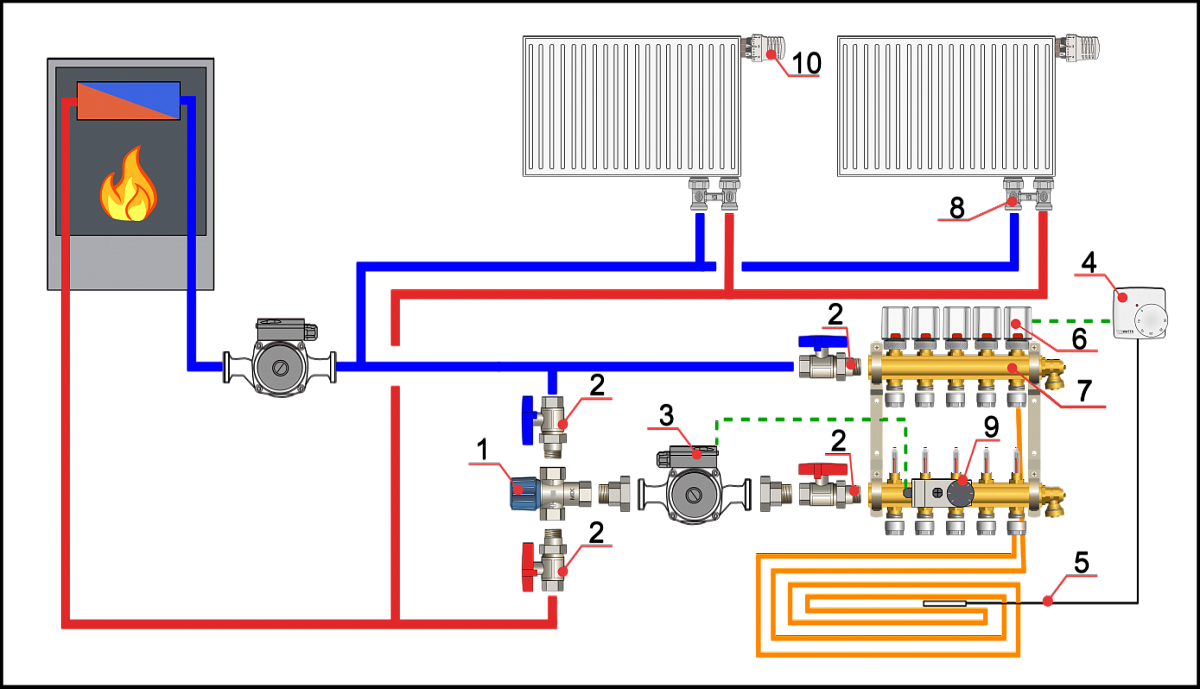

Фото — Подключение тёплого пола к батареи через коллекторный узел

Пред коллектором, на трубы подачи и обратки устанавливаются запорные клапаны. С их помощью можно отключать тёплый пол для проведения его ремонта.

Чтобы сбрасывать воздух из трубопровода, на коллектор устанавливается воздухоотводчик. А для обеспечения надлежащего движения воды в змеевик пола, на трубе подачи радиатора, перед коллекторным узлом, устанавливается насос.

После чего, один конец полового шланга подсоединяется к подающему выходу коллекторной группы, а второй к обратке.

Трудности, которые могут возникнуть при монтаже

Монтируя гидропол в квартире, вы можете столкнуться с рядом проблем:

  1. Вода в батареях имеет большой градус нагрева (90), это не подходит для полового трубопровода. Для тёплых полов допустимый температурный максимум — 50 градусов. Превышение приведёт к повреждению системы и финишного покрытия.
  2. Запрещена установка водяных полов без специального разрешающего документа в многоквартирниках. В противном случае на вас будет наложен штраф.
  3. Подключение отопительной системы производится через элеватор, а тёплого пола — только с использованием медных трубок, цена которых высокая. Кроме того, для работы с ними требуется специальное оборудование и помощь профессиональных мастеров, это также стоит достаточно дорого.
  4. В старых домах, уложить тёплый пол проблематично, так как раньше в квартирах устанавливалась однотрубная система отопления. При подключении ТП к такой конструкции, батареи у соседей будут холодные, поэтому вам не удастся получить разрешение на установку гидрополов.

Поэтому, решив обустроить водяные тёплые полы в квартире, необходимо всё тщательно рассчитать, подготовить проектную документацию и получить разрешение.

Первый запуск

По завершению монтажа тёплого пола производим первый запуск, для этого трубопровод следует хорошо промыть водой, при этом давление в системе должно быть максимальное. После чего, данную воду нужно слить и продуть систему компрессором.

Затем контур заполняется рабочим теплоносителем, при наличии нескольких петель, они наполняются по очереди. При этом, воздух из трубопровода должен быть полностью выдавлен через воздухоотводчик.

Для создания давления в системе включается насос на короткое время, это способствует движению теплоносителя, который вытесняет оставшиеся воздушные пробки. Процесс следует повторять (подливать воду и включать насос), пока система не будет заполнена полностью.

Запускать тёплый пол, нужно начиная с минимальной температуры — 20 градусов. Каждый день прибавлять по 5 градусов, пока не достигните рабочий уровень — +40. После чего, термостат следует установить в проектном режиме.

Советы по эксплуатации

Стоит сказать, что тёплый водяной пол — это инертная система отопления. Поэтому, ощутить температурные изменения в помещении можно только по истечению нескольких часов после регулировки.

Специалисты рекомендуют при эксплуатации:

  1. Поддерживать в жилых комнатах температурный уровень поверхности пола в приделах 25 — 30 градусов. В коридоре, ванной и вдоль наружных стен допускается нагрев до 35 градусов.
  2. В раствор добавлять стекловолокна или другой наполнитель — это уменьшит степень усадки бетонной стяжки. С дозировкой можно ознакомиться на упаковке.
  3. Своевременно пополнять жидкостью систему и осуществлять контроль за температурой нагрева.
  4. Выбирать трубы для тёплого пола того же диаметра, что и у системы отопления (в подаче и обратке).
  5. При использовании двухтрубной схемы, делать длину петли пола не больше 50 метров.

К сведению! Тёплые полы практически не требуют проведения дополнительного обслуживания.

Температурный режим нагревательного контура регулируется чаще в ручную. Хотя допускается установка автоматического регулировочного прибора, оснащённого контролёром с программой, который управляет сервоприводом и насосом. Такое устройство способно создавать комфортный микроклимат по заданным показателям самостоятельно.

Принимая решение, подключить тёплый пол к батареи своими руками, специалисты рекомендуют сделать тщательный расчёт. Кроме того, при выборе схемы, нужно учитывать её особенности, а также все рекомендации, которые изложены в данной статье, и тогда вы сможете смонтировать правильно тёплый пол в квартире от батареи.

Видео инструкции

как подключить к радиаторам в частном доме

В городских квартирах в качестве отопления используют радиаторную систему. Все нагревательные приборы в многоквартирном доме связаны между собой. Нарушение целостности водяной магистрали изменит обогрев помещений на нижних этажах.

Тёплый пол от батареи

Альтернативой радиаторному отоплению является напольный обогрев. В городских квартирах устанавливают электрические нагревательные приборы: кабель, карбоновые стержни или термоплёнку. Водяную магистраль от батареи проводить не разрешается.

Если в комнате установлен котёл для обеспечения домочадцев горячей водой, то от него можно вывести отдельный контур для тёплого пола. В частных домах позволены любые варианты обогрева и подключения к нагревательным приборам. Какую систему отопления лучше установить в коттедже? Как подключают напольную магистраль к батареям?

Радиаторное отопление

В городских квартирах традиционно устанавливают радиаторное отопление. Оно эффективно и надёжно. Нагревательные приборы находятся на виду, что позволяет быстро провести ремонтные работы.

Тёплый пол от батареи

Производители предлагают радиаторы различных модификаций под любой дизайн помещения. При необходимости используют защитные панели, чтобы скрыть батареи. Каковы преимущества и недостатки у радиаторного отопления?

  • Нагрев воздуха происходит быстро, что важно для коттеджей, которые используются не каждый день.
  • На пол можно укладывать любое покрытие, в том числе и деревянное, ламинат или паркет. Для облицовки, выполненной из древесины нежелателен перегрев. Материал тёплый, обладает низкой теплопроводностью. Для напольного обогрева устанавливать облицовку из древесины не рекомендуют. Пол из ламината или паркета плохо отдаёт тепло.
  • Если пол утеплён недостаточно хорошо, то радиаторный обогрев будет оптимальным решением.

Наряду с положительными характеристиками, отопление имеет некоторые минусы. Тепло от нагревательных приборов поднимается вверх. Температура на полу ниже, чем в области потолка. Для утепления пола используют ковролин, ковры.

Тёплый воздух от радиаторов вызывает завихрения, которые поднимают пыль в комнате, что для аллергиков нежелательно. Батареи сильно сушат воздух. Чтобы сохранить в помещении нормальную влажность на уровне 55%, устанавливают увлажнители.

Радиаторное отопление предполагает 2 схемы: однотрубную и двухтрубную. Однотрубную систему называют «ленинградкой». Горячий и охлаждённый теплоноситель циркулируют по одной трубе. «Ленинградка» предназначается для обогрева небольших домов, с количеством радиатором 3-5 шт. Последние приборы нагреваются недостаточно хорошо.

При двухтрубной системе горячая и охлаждённая вода циркулируют в разных трубах. К обратному контуру батареи подсоединяются посредством байпасов. Двухтрубную систему можно устанавливать в больших домах, с количеством радиаторов до 8-10 шт.

Тёплый пол от батареи

Трубопровод выводится от котла. Температура теплоносителя достигает 95 0С. Нормальный тепловой режим батарей 80 0С.

Для увеличения скорости движения горячей и холодной воды по контурам устанавливают циркуляционный насос. Его подключают к обратной трубе. Он нагнетает теплоноситель в котёл. Перед насосом устанавливают грязевик, воздушную трубку и расширительный бачок. В него поступает часть жидкости; давление в трубах сохраняется.

В небольших домах циркуляционного насоса не устанавливают. Трубопровод укладывают под наклоном. Подающий контур располагают под наклоном к радиаторам. Теплоноситель поступает в батареи под действием гравитации. Возвращается охлаждённая вода по магистрали, которая имеет наклон к котлу.

Если подключить тёплый пол к одному из радиаторов, то количество горячей воды уменьшится. Другие приборы будут нагреваться недостаточно хорошо. Необходимо просчитать систему отопления. Обычно увеличивают мощность котла.

Рекомендуют в частных домах вводить напольную магистраль из последней батареи. «Тёплый пол» подключают к обратной трубе. Температура теплоносителя в ней 45 0С. Это оптимальный тепловой режим для водяного напольного обогрева.

Тёплый пол от батареи

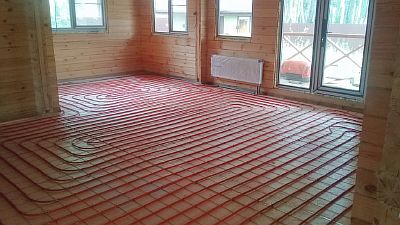

Напольный обогрев

Система отопления «тёплый пол» монтируется быстро. Если используют пластиковые трубы, то монтаж проходит за несколько часов. При работе не образуется много грязи. Система имеет свои преимущества.

  • Эффективный обогрев помещения. Тёплый воздух поднимается от облицовки пола и от предметов интерьера вверх. На полу температура выше, чем около потолка. Нет необходимости укладывать ковры, надевать тёплую домашнюю обувь.
  • Не образуется завихрений воздуха, пыль не поднимается, для людей, которые страдают бронхиальными заболеваниями, «тёплый пол» является более благоприятной системой отопления.
  • Температура пола не превышает 25 0С. Влажность воздуха остаётся нормальной.
  • Отсутствие радиаторов в помещении.

Среди недостатков напольной системы отопления выделяется продолжительный обогрев комнаты. Жидкостная магистраль спрятана в стяжку. При протечках, выполнить ремонтные работы будет затруднительно.

Тем не менее, напольный обогрев используют как в качестве основного, так и дополнительного средства отопления. Владелец коттеджа самостоятельно решает, какую систему выбрать, тёплый пол или батареи.

Тёплый пол от батареи

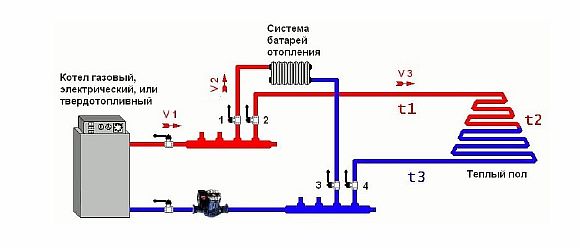

Водяную напольную магистраль выводят от котла. Контур подключают к подающему и обратному коллекторам. Гребёнку соединяют с выходами в котле.

К обратному контуру подключают циркуляционный насос, с трёхходовым или двухходовым клапанами. На них устанавливают термостаты с датчиками температур. Система обогрева функционирует автоматически.

Подключение «тёплого пола» к батарее

Напольную магистраль подключают к подающему или обратному контуру. Выполнять данный монтаж в городских квартирах можно только с разрешением государственных органов, поэтому подобные схемы используют только в частных коттеджах.

  • Если в помещении установлен один радиатор, то сверху от него выводят отдельный контур на «тёплый пол». На трубе устанавливают фильтр, воздушную трубку и циркуляционный насос. Он нагнетает теплоноситель в водяную магистраль.
  • Другой конец магистрали подключают к радиатору снизу. Охлаждённый теплоноситель выводится из батареи по обратной трубе к котлу.
  • Циркуляционный насос оборудуют термоголовкой или сервоприводом. При повышении температуры воды в напольном контуре, насос прекращает работу. Обогрев прекращается. Функционирует только радиаторное отопление.

«Тёплый пол» от батареи возможно подключить по иной схеме, к обратному трубопроводу. Выводят байпас для горячей и охлаждённой воды. Устанавливают автоматическое регулирование температуры для пола.

  • Выводят петлю из обратной трубы.
  • На ней устанавливают трёхходовой клапан, с термоголовкой, циркуляционный насос.
  • От насоса выводят напольную магистраль.
  • Другой конец трубы подключается через байпас к обратному контуру отопления. По ней охлаждённая вода проходит к котлу. Расстояние между подающим и обратным подключением не должно быть менее 30 см.
  • На байпасе устанавливается двухходовой клапан с термоголовкой. При повышении температуры в напольной магистрали клапан перекрывает выход холодной жидкости к котлу. Через байпас она поступает к трёхходовому клапану, где подмешивается к горячему теплоносителю.
  • При нормализации теплового режима, двухходовой клапан открывает выход для охлаждённой воды. Она вновь поступает в топку.

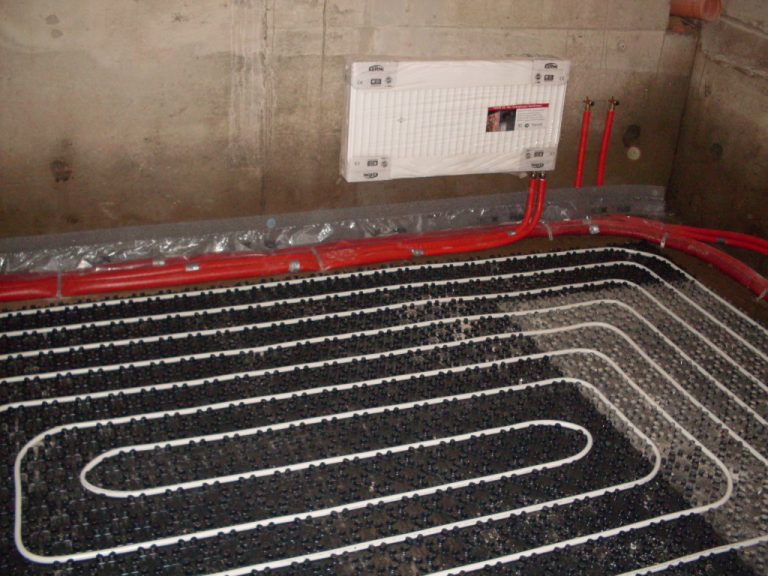

Тёплый пол от батареи

Подключение «тёплого пола» к батарее необходимо тщательно просчитать. При установке котла высокой мощности температура пола может быть выше нормы. По нему невозможно будет ходить. Для каждого помещения устанавливают автоматику, которая регулирует тепловой режим.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href="/youtube/v3/getting-started#quota">quota</a>.

Тёплый пол от батареи Загрузка...

Теплый пол от батареи | Всё об отоплении

Теплый пол от батареи

Водяной теплый пол от полотенцесушителя или батареи можно сделать своими руками. Первое что нужно понять это принцип работы такого устройства. Любая напольная система отопления должна обладать нагревательным элементом.

Принцип работы теплого пола

Как правило, используют электрообогрев, но иногда отдают предпочтение обогреву горячей водой. Суть проста: в дом постоянно поступает вода, которой он обогревается. Если провести воду под полом, используя специальные трубы, у вас получится теплый пол.

Однако это всего лишь теория, существует еще и практика монтажа водяного теплого пола своими руками. Учтите, что электрообогрев по толщине намного меньше даже чем самые тонкие трубы. Из этого следует, что если вы планируете делать теплой пол своими руками в помещении с низкими потолками, то предварительно обдумайте все нюансы, возможно, вы решите все же нанять специалистов.

Варианты монтажа водяного теплого пола

Следующий вопрос заключается в том, что если это комната, то горячую воду нужно будет подвести прям туда, что зачастую не так-то просто. Откуда и как ее можно провести? Существует два варианта решения данной проблемы: или проводить от стояка, или подсоединится к батарее комнатного отопления.

Подвод воды от стояка

С точки зрения реализации первый вариант довольно громоздок. Только представьте весь этот процесс укладывания водной трубы от стояка до комнаты. К тому же сразу встает вопрос о ее маскировке. При этом нужно не забывать, о сечении трубы, поскольку по ней должна не просто течь вода, а происходить циркуляция по всей системе.

Подвод воды от батареи

Относительно варианта с батареей, то он, конечно, выглядит получше. Во-первых намного ближе будет расположен источник нагрева для водяного пола. Во-вторых определится с сечением трубы будет гораздо легче, ведь она просто должно быть таким же как сечение трубы батареи. А все остальное дело техники: вам надо будет уложить трубы под полом змейкой. Учтите, что чем меньше будет шаг трубы, тем теплее будет пол.

В данном случае рекомендуется просыпать все песком, после чего закрыть пол тонким слоем из сухой смеси. Не забывайте про выравнивание пола в соответствии с уровнем. И последним шагом будет укладка верхнего напольного покрытия.

О комбинированных системах отопления на видео ниже.

Водяной теплый пол больше подойдет для обустройства напольного отопления в дачном домике, где можно провести трубы непосредственно под деревянным полом. В случае необходимости легко можно будет поднять доски, для замены или ремонта деталей.

  • Теплый водяной пол от центрального отопления Преимущества водяного напольного отопления очевидны: он равномерно обогревают всю площадь пола, он не виден в интерьере, при его работе не…
  • Укладка теплого водяного пола своими руками Если вы хотите испытывать комфорт, при хождении в жилом помещении не надевая тапочки и носки, тогда вам необходимо провести водяной…
  • Трубы для теплого водяного пола Выбор труб для теплого водяного пола сводится к полимерным (из сшитого полиэтилена) и металлопластиковым трубам. Имеющие высокую прочность и устойчивость…
  • Теплый пол под керамогранит Как правило, люди боятся использовать напольное покрытие в виде керамогранита, поскольку считается, что этот материал холодный. Однако теплый пол под…
  • Гидроизоляция теплого водяного пола Водяной теплый пол имеет довольно простую конструкцию. Как правило, эта система представляет собой бетонную стяжку, в толще которой расположены трубы…
  • Расчет трубы и мощности для теплого пола Расчет трубы и мощности для теплого пола каждый может выполнить самостоятельно. Главное, что для этого нужно – определить свободную площадь…
  • Монтаж теплого пола под плитку Укладка плитки на теплый пол сегодня очень актуальна, поскольку большинство людей все-таки предпочитают сделать дополнительный обогрев в ванной комнате и…

Как сделать теплый пол от центрального отопления в квартире

Многие владельцы на сегодняшний день все чаще обращаются свое внимание на систему теплых полов и прибегают к ее укладке в собственном жилье. Наибольшую популярность имеет водяное отопление в полу в квартире, подключаемое к центральной отопительной системе, о котором и пойдет речь.

Водяной теплый пол в квартире

Имеется множество инструкций, которые рассказывают о том, как смонтировать систему теплого пола, но по большей части они написаны для владельцев частных домов. Как же быть жильцам многоквартирных домов, которые также хотят создать тепло и уют в своем доме.

В их случае теплый пол от центрального отопления в квартире может существовать, но процесс монтажа будет иметь ряд нюансов. В первую очередь укладка такой системы приведет к дисбалансу в температурном режиме с помещениями, расположенными по соседству.

Неграмотно смонтированный теплый пол будет замечен проверяющими из службы жилищно-коммунального хозяйства, что чревато санкциями для хозяина.

Проблемы, возникающие при монтаже в квартире

До того, как укладывать теплый пол от отопления в квартире рекомендуется ознакомиться со списком возможных проблем, возникающих перед хозяином:

  • температура теплоносителя в системе централизованного отопления очень высока. Вода температурой в 70-90 градусов по Цельсию не может быть использована в трубопроводах, проложенных в перекрытии. Допустимая норма находится в пределах 50 градусов по Цельсию. При нарушении данного параметра система будет повреждена и автоматически становится угрозой для напольного покрытия, которое не выдерживает высоких температур;
  • существует запрет на установку подобной системы подогрева в многоквартирных домах. Руководствуясь законодательством, любой проверяющий из жилищно-коммунальных служб может оштрафовать владельца;
  • отопление может быть подключено посредством элеватора, а теплый пол исключительно при помощи медных трубок, которые дорого стоят и требуют специальных навыков от человека, осуществляющего их укладку. Читайте также: «Что лучше теплый пол или батареи – плюсы и минусы систем «.

Альтернативное решение

Если невозможно уложить теплый пол водяной от центрального отопления, то на помощь владельцу приходит электрическая разновидность данной системы. Ее проще монтировать и произвести все работы можно самостоятельно. Преимущество заключается в том, что в многоквартирном доме, такая система не нарушает баланса и допускается к использованию.

Необходимо лишь учесть мощность такой системы, чтобы не возникало перегрузки электрической сети. Пространственно электрический теплый пол занимает значительно меньше места, что делает более эстетичными фото помещения и у любого входящего в квартиру не возникнет подозрения, что с полом что-то не так.

На законодательном уровне электрический обогрев разрешен и может быть применен в любое время года, в то время как водяной пол зависим от сезонной подачи горячей воды. Соответственно функционировать он может исключительно в период с осени по весну – отопительный сезон.

Способы подключения в квартире водяного теплого пола

Если же целью владельца все же стал теплый пол от батареи в квартире, то ему придется выбрать одну из модификаций системы, позволяющую осуществить соединение без нарушения функциональных параметров.

Известны следующие схемы монтажа:

  1. Присоединение контура напрямую к радиатору отопления. Подобный способ самый простой и для осуществления монтажа потребуется насос с невысокой мощностью. По финансовому состоянию хозяина такая система не ударит. Недостаток у системы множество, поскольку регулировать температуру в ней не получится, но в общем стояке многоэтажного дома температура воды уменьшится, что может вызвать недовольство у соседей.
  2. Подсоединение напрямую через балансировочный клапан на байпасе. Посредством такого метода можно уменьшить температуру воды, попадающей в трубы теплого пола. Использовать при этом рекомендуется трубки с диаметром в 1,6 сантиметра и общая длина контура не должна превышать 70 метров. Используемый для прокачки воды в системе насос должен иметь мощность, которой хватит на перемещение 5-10 литров воды в секунду с напором 1-2 метра в секунду.
  3. Также теплый пол может быть подключен посредством трехходового клапана. Его внедрение в отопительную систему позволит уменьшить расход тепла на контуре теплого пола. Термостат, вмонтированный в данный клапан, будет регулировать температуру и постоянно поддерживать необходимо значение. Дополнительная модификация системы посредством монтажа двухходового клапана позволяет блокировать подачу теплоносителя в систему при резком снижении его температуры в отопительном контуре квартиры.
  4. С использованием запорного и двух трехходовых клапанов. Подобная конструкция позволяет осуществлять регулирование температуры воды в отопительном контуре посредством «обратки». Двухходовой клапан позволяет насосу, перекачивающему воду, не работать впустую. В ином случае оборудование может быть поломано из-за перегрева, а сама система при эксплуатации будет расходовать значительно большее количество электрической энергии.
  5. Самым функциональным вариантом того, как сделать теплый пол от центрального отопления, является монтаж системы с выносным датчиком температуры. При перегреве теплоносителя произойдет автоматическая блокировка подачи теплоносителя в отопительный контур. Как только вода вернется к исходной температуре, и будет соответствовать требуемому значению, циркуляция возобновится. Подобная система монтажа позволит избежать переохлаждения отопительного контура квартиры. Иногда на такую систему устанавливают несколько температурных датчиков для большей эффективности. Читайте также: «Как сделать теплый водяной пол со стяжкой и без неё – последовательность действий «.

Стоит учитывать тот факт, что монтаж водяного теплого пола, подключенного к отопительному контуру, может быть осуществлен на любом основании. Лучше всего армировать перекрытие и на сетку закрепить используемые трубки теплого пола.

Древесное основание из лаг также допускает монтаж системы теплого пола в специально вырезанные в брусьях углубления. Иногда теплый пол может быть использован в качестве основного отопления. В таком случае преимущество системы заключается в том, что на фото и при визуальном осмотре не будет видно оборудование, используемое для обогрева помещения. Читайте также: «Как сделать теплый пол от отопления – хитрости из практики «.

Укладка теплого пола, подключенного к централизованной системе отопления, может быть осуществлена самостоятельно. Для качественной укладки рекомендуется заранее подготовить схему. Также стоит понимать, что альтернативные отопительные системы будут стоить гораздо дешевле и на их монтаж требуется куда меньше времени.

Если же выбор пал на водяной теплый пол, то помочь в укладке и подсоединении с соблюдением всех правил смогут специалисты. Профессионалы возьмут на себя ответственность за приобретение всех комплектующих и предоставят гарантию на оказанные услуги.

Что лучше: теплый пол или батареи?

В давние времена, во время зимних холодов, приятное тепло в дома давали открытые очаги. Хотя они очень привлекательны, но требуют частого ухода и добавления новых дров, которые быстро сгорают. Со временем появились кирпичные камины и печи, которые были гораздо более функциональными – они дольше держали тепло, меньше дымили и, что не менее важно создавали уют в домах.

Сегодня традиционные методы нагрева медленно уходят в небытие, и камины являются скорее украшением элегантных гостиных, чем средством обогрева. Какие же способы отопления домов выбирают сегодня чаще всего? Конечно в приоритете сегодня водяное отопление, которое осуществляется из центральной котельной или автономных котлов. Но набирает популярность и напольный обогрев и даже отопление «теплая стена». Что лучше: водяной теплый пол или батареи, в чем преимущества и недостатки каждого вида отопления – мы рассмотрим в этой статье.

Что лучше: теплый пол или батареи?

Многие люди, которые строят дом или делают капитальный ремонт, задаются вопросом, что лучше теплые полы или батареи отопления классические? Как оказалось, решение не такое уж простое! Поэтому перед тем, как сделать окончательный выбор, надо объективно рассмотреть, какая система имеет больше преимуществ, и какой тип конструкции подходит лучше всего для вашего дома.

Преимущества теплого пола

Водяной теплый пол характеризуется двумя основными особенностями:

  • низкая температура нагревающейся поверхности;
  • значительная тепловая инерция.

Что это значит на практике? В случае подогрева пола температура нагретой поверхности, как правило, находится в диапазоне 24-28 °C, в то время как температура радиаторов, по крайней мере, в два раза выше. То есть, в случае напольного подогрева нет сильной конвекции, или интенсивного движения теплого воздуха в вертикальном направлении. Пол нагревается очень равномерно, что обеспечивает значительный тепловой комфорт.

Основные преимущества теплого пола

  1. Комфорт. Равномерное отопление позволяет теплу греть в основном ноги, в то время как самым холодным будет воздух на уровне головы. Согласно физиологи, распределение температуры в обогреваемом помещении таким образом, является наиболее подходящим для человеческого тела. Это помогает нам дышать более холодным воздухом и чувствовать себя лучше. Люди, которые любят тепло, в полной мере оценят теплый пол – такая поверхность очень приятная на ощупь, даже если на ней нет лохматого ковра. В результате, на полу вы можете разместить, например, керамическую плитку, которая легкая в уходе и в осенне-зимний период будет греть ноги, а летом принесет приятную прохладу. Схема. Распределение температур в случае обогрева батареями и теплым полом
  2. Экономичность. Эксперты считают, что на вопрос, что лучше – теплый пол или радиаторы с точки зрения экономии можно с уверенностью утверждать: водяные полы с подогревом гарантируют значительную экономию тепла. Предполагается, что в помещениях с отоплением в виде водяного теплого пола, при меньших затратах на нагрев теплоносителя можно создать комфортную температуру воздуха за счет более рационального распределения тепла. Это означает, что в течение года, благодаря системе теплого пола можно сократить потребление энергии более чем на 8%.
  3. Эстетичность. Глядя на пол с подогревом, можно с уверенностью заявить, что он будет радовать эстетов, так как отсутствие радиаторов – это большой плюс в интерьере, который позволяет выполнить любой дизайн. Дизайнер не будет зависеть от расположения батарей, расставляя мебель и технику в комнате. Конструкция отопления пола полностью скрыта, а система управления установлена в технических помещениях (котельная, прачечная и т.д.).
  4. Подойдет для аллергиков. Хорошо подходит для людей, страдающих аллергией – с теплым полом в воздухе нет плавающей пыли. Напольное отопление передает тепло излучением, а батарея рассеивает тепло за счет конвекции, то есть интенсивного движения воздуха, при этом в воздухе появляется больше пыли. Если обратить внимание, то всегда можно увидеть грязь и пыль на стенах над батареями, телевизорами и другими устройствами, которые отдают тепло таким образом. При напольном отоплении возникает явление «припекания» пыли к теплой поверхности, поэтому подогрев пола особо рекомендуется для людей, страдающих аллергией.
  5. Равномерное распределение температуры. В каждой комнате теплый пол обеспечивает одинаковую температуру. При таком отоплении нет теплых и холодных зон. В случае традиционного топления, самый теплый воздух возле батареи и вверху, чем дальше от батареи, тем холоднее.
  6. Более высокая влажность воздуха. Более низкая температура воздушного потока при системе теплого пола не так сушит воздух, как батареи традиционного отопления. В результате не пересушиваются слизистые оболочки носа и горла, что особенно важно для детей раннего возраста.

Схема распределения и циркуляции воздуха при разных видах отопления (традиционные радиаторы и теплый пол)

Недостатки теплого пола

  1. Более высокая стоимость установки. К сожалению, установка напольного отопления означает более высокую стоимость – иногда смета такого решения на 50% -60% дороже, по сравнению с традиционными радиаторами. В этом случае не стоит экономить деньги на специалистах. Непрофессиональный мастер может сделать существенные ошибки, например, при прокладке изоляции, а также не учесть тепловое расширения материалов, что может привести к неприятным последствиям, вплоть до растрескивания поверхности пола.
  2. Не все напольные покрытия подойдут под теплый пол. Следует учитывать, что каждый материал отличается и имеет различную теплопроводность. Таким образом, чтобы система напольного отопления была эффективной, надо еще до стадии установки узнать, какое подойдет наполное покрытие для теплого пола. а также определиться с выбором подходящего для вас варианта. Если вы выбрали такой вариант обогрева, лучше всего монтировать на полу отделочные материалы с хорошей теплопроводностью, например, керамическую плитку. Можно также использовать ламинат с сертификатом, где указано, что он подходит для подогрева пола. Не рекомендуется использовать толстые ковровые покрытия и другие материалы, снижающие теплопроводность.
  3. Тепловая инерция. Вышеупомянутая тепловая инерция также может быть недостатком теплого пола. Бетон аккумулирует большое количество тепла, в связи с этим инерция теплого пола велика. Он медленно реагирует на изменения в настройках температуры. Так как поверхность нагрева очень большая и в значительной степени изолирована равномерно, достаточно тяжело ее быстро охладить. Для того чтобы значительно снизить температуру в вашем доме может потребоваться до нескольких часов.
  4. Еще один недостаток состоит в том, что теплый пол подходит только для домов с очень хорошей теплоизоляцией. Если здание не имеет такой изоляции, стоит установить так называемую смешанную систему обогрева, которая сочетает в себе теплый пол и радиаторы классические.
  5. Сложное устранение поломок. В случае поломки теплого пола, например, прорыва трубы, придется снимать участок пола. Это включает в себя пыльную работу в течение 2-3 недель, так как придется подождать, пока высохнет бетон, необходимый для монтажа. Тем не менее, вероятность повреждения трубы незначительна.

Преимущества классических батарей (радиаторов)

Стандартные радиаторы также имеют ряд преимуществ:

  1. Прежде всего, они могут быстро нагреть комнату с плохой теплоизоляцией и не нуждаются в каких-либо вспомогательных источниках тепла. Теплому полу нужно несколько часов, в то время как конвектор нагревает помещение через несколько минут после его запуска.
  2. Во-вторых, установка батарей осуществляется намного быстрее и проще. Например, при замене системы отопления в старом доме, не придется срывать напольное покрытие.
  3. Не менее важно то, что батареи гораздо лучше покажут себя в редко используемых помещениях, а также в комнатах, где большую часть поверхности пола скрывают различные виды техники и мебели.
  4. Следующий аспект, который следует отметить – это деревянные полы. По данным статистических исследований, древесина является материалом, который по-прежнему очень любят и нередко выбирают в качестве напольного покрытия. Оказывается, что ценные породы дерева, особенно толстые, являются отличным теплоизолятором. Это означает, что на теплом полу дерево значительно снизит его эффективность. Кроме того, деревянные полы чрезвычайно чувствительны к изменениям влажности и температуры – доски под воздействием этих факторов расширяются и сжимаются. В этом случае, полы с подогревом могут привести к разрушению деревянного пола – его матированию, деформации и образованию неэстетичных зазоров. Поэтому люди, которые любят красивые деревянные полы, должны выбрать классические радиаторы.
  5. Тот факт, что радиаторы не обходят вниманием дизайнеры, делает их все более популярными. Соответственно спросу производители с каждым годом предлагают более привлекательные по внешнему виду батарей. Таким образом, радиаторы отопления для дома становятся все более и более интересными – можно найти модели, как геометрические скульптуры, а также варианты в энергичных цветах. На рынке можно найти также декоративные решетки для батареи. которые могут быть интересным элементом интерьера и спрятать старую и некрасивую батарею.

Недостатки обычных батарей (радиаторов)

К счастью, радиаторы имеют гораздо меньше недостатков, чем преимуществ.

  1. Самый большой из них – это неблагоприятное распределение температуры в комнате. В отличие от напольного отопления, в помещении, обогреваемом батареями, большая часть теплого воздуха поднимается вверх. К сожалению, в этом случае тепло находится на уровне головы и выше, а самая холодная область в комнате приходится на наши ноги, что не способствует комфорту, но способствует закалке. Безусловно, это не лучшее решение в доме, где есть маленькие дети, которые проводят много времени, не стоя, а сидя на полу. В этом случае придется задуматься о покупке ковров или ковровых покрытий.
  2. Кроме того, радиаторы не способствуют хорошему самочувствию людей, страдающих аллергией. По данным исследований, явление конвекции, то есть увеличения воздушного движения, увеличивает также движение частиц пыли, а вместе с ними неблагоприятных для здоровья пылевых клещей.
  3. Кроме того, интенсивный нагрев сушит воздух, что может привести к дискомфорту и пересыханию слизистой оболочки носа. Поэтому в осенне-зимний период должны применяться очистители от пыли и увлажнители воздуха. что поможет значительно уменьшить эти проблемы.
  4. Также надо знать, что радиаторы могут работать только с высокотемпературными котлами и системами нагрева воды. Теплый пол, наоборот, работает с низкотемпературными источниками тепла, такими, например, как конденсационный котел. тепловые насосы и солнечные коллекторы .

«О вкусах не спорят», — говорит известная поговорка. Точно так же не стоит спорить о том, что лучше батареи или теплые полы. Для каждого из нас лучшими могут быть совершенно разные решения. Чтобы правильно выбрать, что лучше между батареями и теплыми полами, необходимо тщательно анализировать не только преимущества и недостатки обоих решений, но и финансовые возможности. Кроме того, важными являются вид и характер, теплоизоляция здания, в котором будет размещена та или иная система отопления. Только тщательный, всесторонний анализ поможет вам принять правильное решение и насладиться уютной атмосферой в зимний период.

Источники: http://polgid.ru/teplyi-pol/montazh/teplyj-pol-ot-batarei/, http://polspec.com/teplyy-pol/kak-sdelat-teplyy-pol-ot-tsentralnogo-otopleniya-v-kvartire.html, http://rem-stroitelstvo.ru/chto-luchshe-teplyj-pol-ili-batarei

водяной пол от батареи, как сделать, фото и видео

Содержание:

Многие владельцы на сегодняшний день все чаще обращаются свое внимание на систему теплых полов и прибегают к ее укладке в собственном жилье. Наибольшую популярность имеет водяное отопление в полу в квартире, подключаемое к центральной отопительной системе, о котором и пойдет речь.

отопление в полу в квартире

Водяной теплый пол в квартире

Имеется множество инструкций, которые рассказывают о том, как смонтировать систему теплого пола, но по большей части они написаны для владельцев частных домов. Как же быть жильцам многоквартирных домов, которые также хотят создать тепло и уют в своем доме.

В их случае теплый пол от центрального отопления в квартире может существовать, но процесс монтажа будет иметь ряд нюансов. В первую очередь укладка такой системы приведет к дисбалансу в температурном режиме с помещениями, расположенными по соседству.

теплый пол от отопления в квартире

Неграмотно смонтированный теплый пол будет замечен проверяющими из службы жилищно-коммунального хозяйства, что чревато санкциями для хозяина.

Проблемы, возникающие при монтаже в квартире

До того, как укладывать теплый пол от отопления в квартире рекомендуется ознакомиться со списком возможных проблем, возникающих перед хозяином:

  • температура теплоносителя в системе централизованного отопления очень высока. Вода температурой в 70-90 градусов по Цельсию не может быть использована в трубопроводах, проложенных в перекрытии. Допустимая норма находится в пределах 50 градусов по Цельсию. При нарушении данного параметра система будет повреждена и автоматически становится угрозой для напольного покрытия, которое не выдерживает высоких температур;
  • существует запрет на установку подобной системы подогрева в многоквартирных домах. Руководствуясь законодательством, любой проверяющий из жилищно-коммунальных служб может оштрафовать владельца;
  • отопление может быть подключено посредством элеватора, а теплый пол исключительно при помощи медных трубок, которые дорого стоят и требуют специальных навыков от человека, осуществляющего их укладку. Читайте также: "Что лучше теплый пол или батареи – плюсы и минусы систем".

Альтернативное решение

Если невозможно уложить теплый пол водяной от центрального отопления, то на помощь владельцу приходит электрическая разновидность данной системы. Ее проще монтировать и произвести все работы можно самостоятельно. Преимущество заключается в том, что в многоквартирном доме, такая система не нарушает баланса и допускается к использованию.

теплый пол водяной от центрального отопления

Необходимо лишь учесть мощность такой системы, чтобы не возникало перегрузки электрической сети. Пространственно электрический теплый пол занимает значительно меньше места, что делает более эстетичными фото помещения и у любого входящего в квартиру не возникнет подозрения, что с полом что-то не так.

На законодательном уровне электрический обогрев разрешен и может быть применен в любое время года, в то время как водяной пол зависим от сезонной подачи горячей воды. Соответственно функционировать он может исключительно в период с осени по весну – отопительный сезон.

Способы подключения в квартире водяного теплого пола

Если же целью владельца все же стал теплый пол от батареи в квартире, то ему придется выбрать одну из модификаций системы, позволяющую осуществить соединение без нарушения функциональных параметров.

теплый пол от батареи в квартире

Известны следующие схемы монтажа:

  1. Присоединение контура напрямую к радиатору отопления. Подобный способ самый простой и для осуществления монтажа потребуется насос с невысокой мощностью. По финансовому состоянию хозяина такая система не ударит. Недостаток у системы множество, поскольку регулировать температуру в ней не получится, но в общем стояке многоэтажного дома температура воды уменьшится, что может вызвать недовольство у соседей.
  2. Подсоединение напрямую через балансировочный клапан на байпасе. Посредством такого метода можно уменьшить температуру воды, попадающей в трубы теплого пола. Использовать при этом рекомендуется трубки с диаметром в 1,6 сантиметра и общая длина контура не должна превышать 70 метров. Используемый для прокачки воды в системе насос должен иметь мощность, которой хватит на перемещение 5-10 литров воды в секунду с напором 1-2 метра в секунду.
  3. Также теплый пол может быть подключен посредством трехходового клапана. Его внедрение в отопительную систему позволит уменьшить расход тепла на контуре теплого пола. Термостат, вмонтированный в данный клапан, будет регулировать температуру и постоянно поддерживать необходимо значение. Дополнительная модификация системы посредством монтажа двухходового клапана позволяет блокировать подачу теплоносителя в систему при резком снижении его температуры в отопительном контуре квартиры.
  4. С использованием запорного и двух трехходовых клапанов. Подобная конструкция позволяет осуществлять регулирование температуры воды в отопительном контуре посредством «обратки». Двухходовой клапан позволяет насосу, перекачивающему воду, не работать впустую. В ином случае оборудование может быть поломано из-за перегрева, а сама система при эксплуатации будет расходовать значительно большее количество электрической энергии.
  5. Самым функциональным вариантом того, как сделать теплый пол от центрального отопления, является монтаж системы с выносным датчиком температуры. При перегреве теплоносителя произойдет автоматическая блокировка подачи теплоносителя в отопительный контур. Как только вода вернется к исходной температуре, и будет соответствовать требуемому значению, циркуляция возобновится. Подобная система монтажа позволит избежать переохлаждения отопительного контура квартиры. Иногда на такую систему устанавливают несколько температурных датчиков для большей эффективности. Читайте также: "Как сделать теплый водяной пол со стяжкой и без неё – последовательность действий".

Стоит учитывать тот факт, что монтаж водяного теплого пола, подключенного к отопительному контуру, может быть осуществлен на любом основании. Лучше всего армировать перекрытие и на сетку закрепить используемые трубки теплого пола.

как сделать теплый пол от центрального отопления

Древесное основание из лаг также допускает монтаж системы теплого пола в специально вырезанные в брусьях углубления. Иногда теплый пол может быть использован в качестве основного отопления. В таком случае преимущество системы заключается в том, что на фото и при визуальном осмотре не будет видно оборудование, используемое для обогрева помещения. Читайте также: "Как сделать теплый пол от отопления – хитрости из практики".

Итог

Укладка теплого пола, подключенного к централизованной системе отопления, может быть осуществлена самостоятельно. Для качественной укладки рекомендуется заранее подготовить схему. Также стоит понимать, что альтернативные отопительные системы будут стоить гораздо дешевле и на их монтаж требуется куда меньше времени.

Если же выбор пал на водяной теплый пол, то помочь в укладке и подсоединении с соблюдением всех правил смогут специалисты. Профессионалы возьмут на себя ответственность за приобретение всех комплектующих и предоставят гарантию на оказанные услуги.

5 схем отопления с теплым полом и радиаторами в частном доме

Ассортимент отопительных систем, для создания благоприятного микроклимата в доме, в настоящее время огромен.

Раньше для обогрева помещений использовались в основном радиаторы. Но сейчас, большинство владельцев частных строений отдают предпочтение тёплым полам. Однако, применение только ТП не всегда позволяет создать в квартире комфортные условия. Поэтому, для частных домов профессионалы все больше стали рекомендовать комбинированную схему отопления — с радиаторами и тёплым полом.

Наша статья будет полезна тем, кто строит свой дом, и планирует обустроить комбинированную модель отопления.

Вы узнаете, как совместить радиаторное отопление и тёплые полы, какими плюсами обладает данная схема в сравнении с обычными радиаторами, как сделать проект с учётом произведённых расчётов и осуществить монтаж самостоятельно.

Нормы и ограничения

Тёплый водяной пол — низкотемпературная система отопления. По существующим нормам, максимальный температурный уровень теплоносителя должен составлять +55 градусов. При эксплуатации, стандартный нагрев обычно колеблется в диапазоне от  +35 до +45, причём пол нагревается до +26 — +31. Нормы для разных помещений отличаются:

  • для спальни, кухни, гостиной — +26;
  • для ванны, туалета, прихожей— +31.

По магистралям пола жидкость циркулирует при помощи насоса. Кроме того, он позволяет регулировать уровень отопления в помещении. Подбирать его нужно отталкиваясь от скорости движения воды. Максимум, который допустим для гидрополов — 0,6 м/с.

Разница между нагревом воды на подаче и выходе не должна быть в приделах 10 градусов.

Особенности комбинированной системы

В комбинированную систему отопления входят радиаторы, которые являются высокотемпературными источниками, и низкотемпературные – тёплые полы.

Фото — Комбинированное отопление в частном доме

Подсоединять водяной пол в смешанной схеме возможно двумя способами:

  1. К имеющемуся нагревательному котлу — такой способ уменьшает стоимость оборудования и время монтажа. Недостаток этой конструкции — невозможность работать автономно. При этом увеличивается расход энергии, и снижается эффективность пола.
  2. Путём установки отдельного котельного оборудования для пола — это существенно увеличивает расходы при монтаже. Однако такая система имеет преимущество — автономность, её работа не зависит от батарей. Это удобно, когда радиаторный обогрев уже не функционирует.

Есть несколько рекомендаций, которые надо учитывать, решив создавать в частном доме совместное отопление:

  1. Устанавливать температурные режимы отдельно для батарей и тёплого пола. Так как в батареях нагрев воды на подаче и на выходе составляет около 70 и 55 градусов соответственно, а для греющих полов требуется — 40 и 30, то котлы с этой задачей самостоятельно справится не способны.
  2. Применять специальные комплектующие для настройки нагрева. Насосно-смесительные узлы, запорную арматуру — они сократят затраты, и позволят грамотно произвести соединение системы с ёмкостью, в которой нагревается вода.
  3. Осуществлять настройку комбинированной системы с использованием специальных и правильно установленных технических средств. Например, смесительный узел с термостатической головкой, его функция — регулировка уровня нагрева жидкости, термостат — отвечает за управление степенью обогрева каждой комнаты в отдельности.

При укладке водяного пола, нет смысла ограничиваться только ванной и туалетом. Лучше разместить такую систему по возможности везде, так как увеличение её площади, существенно не сказывается на монтажных и эксплуатационных затратах.

Ведь в любом случаи понадобится установка смесительного узла и устройства, которое обеспечит циркуляцию жидкости. А какой будет коллекторная группа — однотрубной, двухтрубной или больше — не важно.

Расходы на стяжку так же не изменяться, даже если пол монтируется лишь в одной части комнаты, бетонный раствор придётся заливать по всей площади.

Насосно-смесительный узел

Сооружать систему отопления по комбинированной схеме в частном доме можно с применением насосно-смесительного узла. Конструкция с ним наиболее эффективна, но обойдётся дороже, в сравнении с использованием 3-х ходового клапана, хотя принцип функционирования такой же.

Охлаждённая вода из обратной трубы разбавляет горячий теплоноситель, а наличие балансировочных кранов позволяет делать это в требуемых пропорциях.

Фото — Насосно-смесительный узел

Данный узел бывает в разных комплектациях. Это зависит от предназначения и стоимости оборудования. В стандартное устройство входит:

  • термостатический клапан;
  • погружной термодатчик;
  • балансировочный кран с фиксирующим пружинным вентилем;
  • циркуляционный насос;
  • погружной термометр;
  • резьбовая гильза;
  • перепускной и запорный вентиль;
  • дренажный и шаровой клапан;
  • воздухоотводчик;
  • перепускной байпас.

Схемы и инструкция по монтажу от одного котла

Наиболее простым и экономичным способом сооружения комбинированной отопительной системы в частном доме считается схема с радиатором и тёплым полом от одного котла. От него уже монтируются все элементы и циркуляционный насос.

Фото — Комбинированная схема от котла

Есть настенные котлы, внутрь которых уже встроен насос. При использовании напольной модели, его придётся устанавливать отдельно.

При прямом подключении к газовому прибору (именно эту модель специалисты советуют устанавливать при обустройстве комбинированного способа отопления в частных домах) — рекомендована установка ёмкости для конденсата. Монтаж обычного котла на газе приведёт к быстрому выходу из строя теплообменника.

Газовое оборудование размещается в помещениях с потолками не ниже 2 метров. Обязательно наличие вентиляции.

Если применяется твёрдотопливная модель, то для подключения тёплого пола к ней, нужна установка буферной ёмкости. Её функция — ограничивать температурный режим, так как напрямую трудно проводить регулировку температуры.

Принцип работы отопления по комбинированной схеме — тёплый пол и батарея от одного котла, состоит в следующем. Нагретая вода направляется в смесительный узел, где она упирается в предохранительную головку. Термоголовка определяет её температуру, и если она превышает необходимый уровень, то вентиль открывается, и происходит смешивание горячего и холодного теплоносителя до нужно градуса.

Затем вода распределяется по контурным магистралям пола и батарей. После прохода всего трубопровода, она возвращается в теплогенератор для нагрева.

 В схему подключения от одного котла тёплых полов и батарей входят следующие элементы:

  • котёл с расширительным баком — нагревает теплоноситель;
  • гидрострелка — разводка, в виде трубы с четырьмя ответвлениями, по ним движется вода;
  • радиаторный и половой насос — они обеспечивают подачу жидкости в коллекторный узел;
  • коллектор — к его выходам подсоединяются петли пола, и осуществляется подача горячей воды;
  • смесительный узел — в нём происходит разбавление теплоносителя для ТП;
  • термостат — головка, которая открывает или закрывает поступление воды в контуры.

Монтаж системы

После сооружения «пирога» пола — выравнивания основания, гидро и теплоизоляции и укладки нагревательных элементов, можно переходить к монтажным работам и подключению комбинированной системы отопления от одного котла (тёплого пола и радиаторов). Разберем процесс по шагам:

  • Устанавливается котёл и производится его обвязка (в частном доме он чаще монтируется в отдельном строении). Помещение должно иметь дымоход и приток воздуха.
Фото — Монтаж котла
  • Соединяются трубы от радиаторов с водонагревателем, между ними монтируется насос.

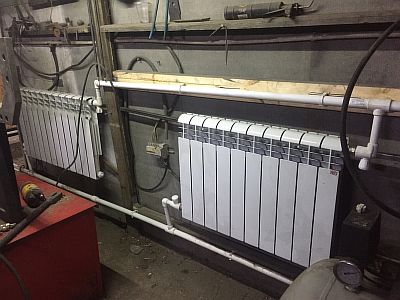

Фото — Подсоединение радиаторов
  • Подключаются контуры пола через устройство, в котором вода разбавляется до требуемой температуры. Для этого применяются: смесительный узел,  2-х или 3-х ходовой клапан, они крепятся к подающей трубе.
Фото — Монтаж коллектора
  • Устанавливается циркуляционный насос.
Фото — Установка насоса
  • Контуры пола соединяются через гребёнку с источником подачи горячей воды, именно она является теплоносителем, и будет отапливать помещение.
Фото — Подключение контуров пола

Схемы со смесительным клапаном

В частных домах специалисты советуют отдавать предпочтение схеме отопления комбинированного типа, с использованием смесительного клапана, он бывает 2-х или 3-х ходовым.

С 3х-ходовым смесительным клапаном

В данной комбинированной схеме для радиатора жидкость нагревается до 80 градусов, а для тёплых полов требуется 40 градусов.

Главная задача — снизить температуру воды, которая поступает от радиаторов, до требуемого градуса для тёплых полов. Именно эту проблему и решает 3-х ходовая термостатическая головка.

Принцип работы системы — нагретая вода подаётся от источника тепла через это устройство в коллектор, где она разбавляется до нужного градуса охлаждённым теплоносителем из обратной трубы ТП. В таком состоянии жидкость и подаётся в контуры пола.

У этой комбинированной схемы есть недостаток — нет возможности произвести регулировку и ограничить поступление остывшей воды из обратки. В связи с этим, в магистраль будет поступать как чрезмерно охлаждённая вода, так и горячая, а это может привести к перегреву пола, или недостаточному ему обогреву.

Но данные температурные перепады могут пройти незаметно, так как они компенсируются бетонной стяжкой.

Схема с трёхходовым клапаном проста в монтаже, и имеет не высокую стоимость. Она особенно подходит для одноэтажного частного дома, или помещений с небольшой площадью.

Если используется трёхходовой клапан с байпасом, смешивание нагретого и охлаждённого теплоносителя производится внутри устройства.

Фото — Схема с 3-х ходовым клапаном

Монтаж прост:

  • на подачу устанавливается тройник;
  • после, подсоединяется циркуляционный насос.

С 2х-ходовым смесительным клапаном

Двухходовой клапан — его термостатическая головка контролирует температурный уровень на входе в трубопровод пола.

Фото — Схема с 2-х ходовым клапаном

Схему рекомендовано использовать в помещениях с большой площадью, но не более 200 м. кв. Наличие балансировочного крана даёт возможность регулировать степень смешивания жидкости для контуров тёплого пола. Он способен перекрывать или открывать поток горячей воды.

Циркуляционный процесс теплоносителя устроен так, что жидкость движется по кругу, а добавление нагретой воды происходит при падении температуры. Так как пропускная способность устройства небольшая, то регулировка осуществляется плавно, без скачков.

Монтируется он также на подаче, и требуется установка прибора для принудительной циркуляции жидкости.

Использование встроенного котлового насоса

Эта схема подразумевает применение котельного оборудования с встроенным насосом, мощность которого до 35 КВТ. Он создаёт напор на выходе из ёмкости в приделах 20 — 25 кПa, при расходе воды 1000 — 1500 литров в час.

Процесс монтажа схож со схемой от обычного тэна, но дополнительный насос для тёплого пола не требуется.

Чтобы полностью использовать потенциал приспособления, и создать циркуляцию теплоносителя в тёплом полу и радиаторах, необходимо правильно соединить устройство с контурами.

Достигнуть это в данной схеме можно кольцевым совмещением — котёл с ТП, и с радиатором. Эти два кольца объединены небольшим общим участком с низким гидросопротивлением, тем самым один контур, не влияет на другой.

Фото — Использование котла с насосом

В этой схеме шлакоуловителем  выступает косой фильтр-грязевик, а воздухоотводчики есть в котле, радиаторе и контуре пола.

Суть функционирования кольцевой схемы — вода поступает от ёмкости, где она нагревается, в трубопроводы. Скачки давления в патрубках подачи и обратки приводят к перемещению жидкости по магистралям и её возврату обратно.

Когда можно совмещать системы

Производить установку комбинированной системы отопления допустимо в помещениях любого назначения. Главное  подобрать финишное изделие и тип тёплого пола в соответствии с требованиями. Совмещённая конструкция — идеальное отопление для двухэтажного частного дома.

При укладке нагревательного водяного пола на первом этаже, тёплые воздушные массы, поднимаясь, будут прогревать перекрытия второго, где можно установить только радиаторы. Для отделочного материала на первом этаже лучше выбрать плитку, а для второго подойдёт любой материал.

Соорудить комбинированную систему в многоквартирных домах не представляется возможным, так как подключать гидрополы к источнику теплоснабжения всего дома запрещено. Выходом является обустройство теплообменника.

Ошибки и проблемные моменты

Чтобы сэкономить, многие упрощают конструкцию, исключая важные элементы. Но этого делать не следует, по следующим причинам:

  1. При закрытых батареях и функционирующем тёплом полу, насосы котла и ТП будут мешать работе друг друга.
  2. При функционировании радиаторов и пола с обогревом, насос пола может понижать давление, тем самым уменьшать циркуляцию воду в батареях.
  3. Даже при остановке котельного оборудования, насос ТП осуществляет движение жидкости через котёл и радиаторы, что нецелесообразно. И если с ненужным перемещением теплоносителя в батареях можно справиться, установив обратный клапан, то остановить движение водяных потоков в котле не удастся.
  4. Отсутствие защитного термостата может спровоцировать выход из строя смесительного узла, чрезмерно горячая вода попадёт в трубы пола, и есть риск повреждения стяжки.
  5. При отсутствии перепускного крана, если закрываются петли пола, циркуляция жидкости в них прекращается. При этом если забыли выключить насос, то он работает на закрытую задвижку и нагревается, что приводит к быстрому выходу из строя.

Можно не устанавливать перепропускной клапан, если:

  • один контур пола будет постоянно открыт;
  • насос имеет частотное регулирование;
  • автоматика ТП может управлять циркуляцией, и если надо, отключать оборудование.

Решили обогревать частный дом с использованием системы отопления комбинированного типа — тёплый пол и радиаторы, следует ознакомиться со всеми схемами, их плюсами и минусами. Только потом, нужно переходить к выбору модели, в соответствии с вашими требованиями, финансовыми возможностями и характеристиками помещения.

Видео инструкции

Схемы Подключения Теплого Пола И Радиаторов

Закачивание горячей воды при помощи циркуляционного насоса в систему оборудуемого теплого пола.


Каждый этап реализации водяного пола влияет на конечный результат отопления теплыми полами. Первый дополнительный элемент обеспечивает полную автоматизацию, а второй — позволяет провести регулировку температуры подаваемого в теплый пол теплоносителя.

Достоинством такой схемы является простота монтажа и невысокая стоимость оборудования.
Подключение теплого пола к системе отопления. 4 способа подключения.

В большинстве случаев отопительная система организовывается следующим образом: котелтепловой носитель для нагрева, конструкция высокотемпературных радиаторов, нужное количество контуров. Можно ли использовать его для отопления без радиаторов?

Тогда и топливо будет расходоваться эффективно, и система не будет быстро остывать после прогорания топлива в котле.

Нужны они в определенном количестве, чтобы обеспечивался эффективный обогрев. В межсезонье, дом постепенно остывает, влажность увеличивается, тогда жильцы вручную, если нет компьютерной автоматизации системы отопления, включают нагрев заделанный в стяжку под напольным покрытием.

Из современных котлов на это способен только газовый конденсационный.

Неустойчивы к коррозии и подвержены гидроударам.

Пример реализации комбинированной системы отопления. Выставка BishkekBuild. Стенд Thermoflex

Вступление

Однако следует знать, что в данном случае имеется ограничение. Часто на такие системы ставят контролеры с сервоприводами, которые меняют температуру автоматически в зависимости от погоды, температуры в доме и т. В конструкцию запорного вентиля может входить термометр для более удобного контроля температуры.


В интернете есть множество готовых калькуляторов.

Термостатический кран при оборудовании водяного теплого пола играет важную роль.

При этом энергия поступает одного котла, гидравлические схемы увязаны между собой. Не будет ли уходить тепло через трубы которые проложены в песке под стяжкой?

Для одного помещения выбирается не слишком дорогое и сложное оборудование. Но тогда теплый пол точно не сможет конкурировать с радиаторами по мощности.

Радиаторы и теплый пол — совместная работа, как обеспечивается, регулируется Радиаторы и теплый пол — совместная работа, как обеспечивается, регулируется В домах рекомендуется создавать комбинированную систему отопления — радиаторы с теплыми полами.

Теплые полы, как дополнительный или даже основной источник тепла, в частном доме выбирают за удобство и комфорт.
Как подключить радиатор отопления с наибольшей эффективностью

Насосно-смесительный узел для котла: совмещаем радиаторы и теплый пол

И батареи отопления у нас будут самые обычные — с горячей водой внутри Чтобы уменьшить сопутствующие эксплуатации комбинированных систем затраты, можно те же радиаторы установить только там, где в них есть реальная потребность: в кладовых и в некоторых других помещениях технического назначения они не нужны.


Оно должны быть ровным с минимальным перепадом высот.

Установка качественного конденсационного котла решает проблему.

Не рекомендуется устанавливать в спальнях. Это дополнительные временные затраты. Работа конструкции может быть описана следующим образом: горячий носитель тепла будет доходить до коллектора отопительной конструкции и упираться в заслонку для предохранения с термостатом.

Оптимальным вариантом является чугун. Когда произведена укладка водяного теплого пола, производится его подключение к подающему и обратному трубопроводу существующего отопления. Коллектор монтируется в специальный ящик материал — оцинкованная сталь , который соответствует его размеру.

своими руками


Примечательно, что трубы для разводки выбирают с небольшим сечением — лучше всего 20 мм. Он надежен и экономичен. Также можно из ассортимента трехходовых моделей подобрать смесительный кран, который автоматически не поддерживает заданную температуру. Окончательный выбор отопительного котла, радиаторов, труб для их подключения и для теплого пола, а также схему разводки каждый потребитель делает с учетом многих факторов.

Это снижает комфорт и эффективность системы. Радиаторы и теплый пол — совместная работа, как обеспечивается, регулируется Радиаторы и теплый пол — совместная работа, как обеспечивается, регулируется В домах рекомендуется создавать комбинированную систему отопления — радиаторы с теплыми полами. Недостатком является низкий комфорт. В самые холодные недели мощности отопления при обычной температуре будет не достаточно. При формировании автономной системы отопления обеспечивается возможность самостоятельно регулировать устанавливаемую температуру.

И если с паразитной циркуляцией через контур радиаторов можно бороться установкой обратного клапана в точке A по направлению к радиаторам , то с паразитной циркуляцией через котел справиться не получится. Дополнительно отопление оборудуют насосами для принудительной циркуляции теплоносителя Водяной или электрический пол — что лучше? Неустойчивы к коррозии и подвержены гидроударам. Главный вопрос — стоимость систем. Есть такая большая вероятность.
14-Отопление, теплый пол и радиаторы

Где можно делать комбинированные системы?

Площадь и этажность в нашем примере весьма условны. Нужно также согласовать и режимы их работы.

Одно дело: подсоединить систему радиаторного отопления к котлу, когда весь функционал для этого в котле уже заложен. Они предлагают провести полипропиленовые трубы подачу и обратку в слое песка под стяжкой вдоль фундамента. Она может быть однотрубной или двухтрубной.

В некоторых ситуациях когда все радиаторы закрыты, а теплый пол работает насос котла и насос теплых полов работают последовательно, мешая друг другу. Монтаж комбинированного отопления в системе с газовым котлом Самым сложным моментом в процессе монтажа комбинированного отопления является необходимость подачи от коллектора для теплого пола и радиаторов теплоносителя с разными температурами по двум трубам. В зависимости от температуры на выходе внутрипольного контура смесительный клапан открывается или закрывается, увеличивая или уменьшая количество горячего теплоносителя с подачи в контуре с рециркуляцией.

Это необходимо, чтобы удостовериться в герметичности всех выполненных стыков. Воздушный тепловой насос основной источник тепла Воздушный тепловой насос Перед тем как рассмотреть положительные и отрицательные стороны существующих отопительных агрегатов, расскажем немного о воздушном.

Где можно делать комбинированные системы?

Коллектор монтируется в специальный ящик материал — оцинкованная сталь , который соответствует его размеру. При этом не имеет значение вид теплоносителя или источник тепла.

Обозначение основных элементов схемы: настенный газовый котел со встроенным циркуляционным насосом и расширительным баком; гидравлический разделитель термогидравлический разделитель или гидравлическая стрелка ; коллектор коллекторная балка для подключения отопительных контуров; узел циркуляции контура радиаторного отопления; смесительный узел конура водяного теогопл пола; предохранительный термостат. Трехходовой термостатический клапан второй разновидности отличается тем, что обеспечивает регулирование интенсивности подачи только горячего потока. В более сложных системах контроллер руководствуется также погодным датчиком, осуществляя предупредительное изменение мощности обогрева.

4 Проверенные схемы подключения водяного теплого пола

В результате теплоносители смешиваются следующим образом: жидкость из обратной трубы подается непрерывно, а горячая жидкость подается лишь в случае, когда это необходимо. В этом случае внутрипольные конструкции будут долговечными, надежными и прочными.

Применяется специальное термочувствительное устройство. Отопление с котлом на твердом топливе Комбинированное отопление с твердотопливным котлом представляет собой закрытую гравитационную системы с теплоаккумулирующим устройством.
Комбинируем отопление. Теплый пол + радиаторы. Простое решение

Как работают тепловые батареи?

Что такое тепловая батарея?

Тепловая масса любого вида по определению может называться тепловой батареей, так как она обладает способностью накапливать тепло. В контексте дома это означает плотные материалы, такие как кирпичи, каменная кладка и бетон. Даже кувшин с водой, сидящий в солнечном окне, является своего рода тепловой батареей, поскольку он улавливает, а затем выделяет тепло от солнца.

Бетонный пол с хорошей изоляцией также выполняет роль тепловой батареи; после того, как вы накачиваете его полностью тепло, требуется много времени для охлаждения (в зависимости от толщины), и он регулирует внутреннюю температуру в течение этого времени.

Одно из практических применений для получения максимальной отдачи от сияющего бетонного пола в качестве тепловой батареи может быть в областях с колеблющимися затратами на электроэнергию - вы можете настроить пол на таймер, чтобы он включался только в часы с низкой скоростью (с 7 вечера до 7 утра в Онтарио) например). В течение двенадцати часов, в течение которых он выключен, он действует как батарея, медленно выделяя накопленное тепло, поэтому вам не придется платить более высокие тарифы в часы пик.

MIT Солнечный Дом через Викимедиа

Когда вы переезжаете в зону активных систем аккумулирования тепла, одним из наиболее распространенных типов тепловых батарей (а их не так много) является огромный резервуар для воды, утопленный в земле, который нагревается солнечными тепловыми панелями.

Даже система такого типа не нова, в 1939 году в кампусе Массачусетского технологического института (Массачусетский технологический институт) был построен первый в США дом с активной солнечной системой отопления, который располагался на вершине огромного резервуара для воды, который был нагрет. тепловыми солнечными батареями.

Тепловая батарея MIT Solar House через Викимедиа

Что такое термические батареи с фазовым переходом?

Использование «фазового перехода» поднимает планку - держись, обещаю, будет весело 🙂

Требуется значительный вклад энергии, чтобы заставить материал перейти от твердого к жидкому.Эта энергия позже высвобождается, когда этот материал снова затвердевает. Пока эти преобразования происходят, и материал либо поглощает, либо выделяет энергию, температура будет оставаться постоянной. Как только изменение фазы завершится, материал снова начнет менять температуру.

Так что же это значит в реальном выражении? Это означает, что для того, чтобы растопить воду, воск, металл, камень или что-то еще, вам нужно дать ему тонну энергии. но температура не меняется, пока вы это делаете.Таким образом, ваша «батарея» имеет больше энергии, и вы можете хранить больше тепла в том же объеме пространства.

Трудно воспользоваться температурой плавления 0 ° С, но воск плавится при температуре около 37 ° С (в зависимости от его точного химического состава), что идеально подходит для сбора и хранения тепла от солнечных тепловых коллекторов.

Как построить тепловую батарею:

Если у вас была солнечная панель, собирающая тепло (которая напрямую нагревала воздух или жидкость, а не генерировала электроэнергию с помощью фотоэлектрических элементов), вы можете использовать ее для зарядки вашей тепловой батареи.Представьте себе это - большой резервуар с воском (или водой), который нагревается от нагреваемых катушек от солнечного коллектора. Через этот же резервуар проходит другая катушка, которая отводит тепло, чтобы прокачать его через ваш сияющий пол или любую другую систему распределения тепла, которая у вас есть.

Удельная теплоемкость:

Если вы принимаете твердый парафин (теплоемкость Cp = 2,5 кДж / кг · К и теплоту плавления 210 кДж / кг), скажем, 1 кг, при комнатной температуре вам потребуется 2,5 кДж (килоджоулей) тепла, чтобы сделать 1 кг блока идет от 20 ° C до 21 ° C.Чтобы он поднялся с 21 до 22 ° C, вам также потребуется 2,5 кДж (то есть такое же количество энергии).

Парафин плавится при температуре около 37 ° C. Если он упадет до 36 ° C, вам снова понадобится всего 2,5 кДж, чтобы вернуть его к 37 ° C, но вам потребуется 210 кДж (в 84 раза больше), чтобы перейти от 37 до 38 ° C.

Это потому, что для плавления необходимо разрушить некоторые химические связи в твердой решетке, процесс, который требует дополнительной энергии. Таким образом, в целом, если килограмм парафина лежит около 20 ° C, вам потребуется 252.5 кДж до 38 ° С.

Одним из наиболее распространенных строительных материалов с преимуществами тепловых масс является бетон. В отличие от парафина, для 1 кг бетона (Cp = 0,88 кДж / кг · К) потребуется 15,8 кДж, чтобы сделать то же самое. Для воды (Cp = 4,18 кДж / кг · К) необходимое количество энергии будет составлять 75,2 кДж.

Количество подводимой энергии - это количество энергии, запасенной в материале, так как эта энергия будет позже выделяться, когда материал охлаждается до 20 ° C или комнатной температуры. Хотя существует много материалов, которые можно использовать для хранения тепла, это лишь краткое сравнение с некоторыми из наиболее распространенных.

Итак, в заключение, парафин может сохранять в 16 раз больше тепла на кг, чем бетон, и в 3,4 раза больше воды. Таким образом, хотя вода не может быть лучшим материалом для хранения тепла, она, безусловно, является наиболее доступной и доступной по цене.

Значение Cp, указанное в приведенном выше тексте, относится к теплоемкости материалов.

q = m Cp ΔT

где:

q = энергия [Дж]

м = масса материала [кг]

Cp = теплоемкость материала [кДж / (кг · К)]

ΔT = разница температур [K или ° C]

Узнайте больше о пассивном солнечном дизайне дома здесь

Схема термобатареи любезно предоставлена ​​альтернативной фотоникой.com /

Схемы тепловых батарей любезно предоставлены Альтернативной Фотоникой.

,

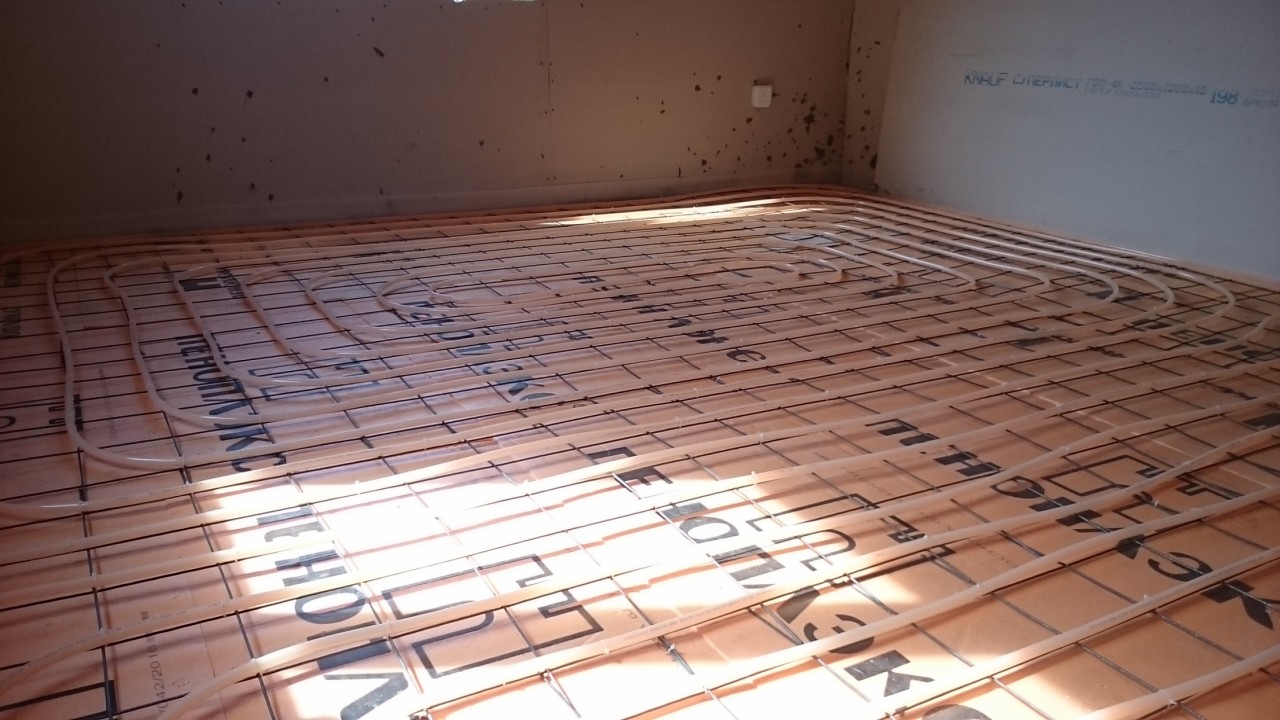

Укладка теплой воды под напольную плитку

Главным образом для частного домашнего использования система напольного отопления водяного типа. Также часто в качестве напольной плитки выбирается. Создает красивый внешний вид, но обладает отличной теплопроводностью. Плиточный пол в таком случае требует тщательного обогрева, с которым легко справляется подогрев пола. Радиатор среднего отопления не может передавать столько тепла на основание, чтобы ему было удобно ходить. Подогреваемая плитка для пола и очень хорошо друг с другом. Есть разные системы водно-напольного монтажа.

Варианты монтажа напольного отопления

Изначально стоит задуматься, как лучше всего сделать укладку пола с подогревом, какой вариант выбрать этот. Дорожное покрытие может быть выполнено с помощью стяжки пола, методом выпаса (без бетонной стяжки), а также деревянными шпалами (установка осуществляется поверх лага). У каждого из них есть свои особенности и тонкости в работе.

Для бетонных стяжек необходимо будет приобрести определенный набор материалов для работы. Все, что должно будет быть в будущем - осуществить сооружение водосточного теплого пола под плиточный раствор.В этом случае все должно соответствовать технологии. При наличии дефектов или пустот в основании, Мы должны сделать всю работу снова. Когда я положил стяжку, требуется время для полного высыхания. Только после этого можно сделать укладку плитки на плиточный клей. Чтобы тепло равномерно распределялось по поверхности пола, толщина самого клеевого слоя и плитки должна быть гладкой.

В методе выпаса использовали полистироловые пластины, имеющие алюминиевую пластину с пазами, в которую и укладывали трубопровод выбранного шага монтажа.Затраты в таком случае невелики, а сам процесс укладки горячей воды под напольную плитку не займет много времени. Если необходимо будет изготовить крышку сцепления, то в качестве основы лучше всего использовать водостойкий материал, например гипсоволоконные листы. Полистирол больше подходит для ламината или паркета.

Для деревянных домов востребованы устройства подогрева полов на бревнах. Также есть еще два подвида - стеллаж или модульный. Когда установка сделана полностью, поверх всей конструкции укладываются гипсоволоконные листы, после чего предоставляется возможность осуществлять укладку плитки.

Подготовка основания

Когда на руках есть необходимое количество материала, особенно для компонентов теплого водяного пола, можно начинать приготовления. Поверхность должна быть свободной от посторонних предметов, мусора, пыли и т. Д. На каждой ступени заливать стяжку под пол с подогревом, и это требует строгого соблюдения технологии. Каждый этап должен обеспечивать идеально ровную поверхность.

Процесс наполнения будет зависеть от выбора. При выборе водонагревателя пола, который лучше проконсультировать специалистов в этой области строительства.Кроме того, они смогут рассказать о последовательности всех работ даже на подготовительном этапе.

Установка коллектора группы

Кроме того, будут распределены все компоненты теплого водяного пола. Начните говорить с установкой коллектора в шкаф коллектора. Шкаф может быть расположен где угодно, что будет более удобным для пользователя. И все же он крепится к стене вертикально так, чтобы он был выше уровня поверхности нагрева. Можно будет подключить несколько цепей, если это необходимо.Чаще всего это делается при наличии большой площади помещения. Все нагревательные трубки подключены к основному источнику, и произведена установка приборов для режимов контроля температуры и давления. Здесь расположен циркуляционный насос, обеспечивающий постоянную температуру потока в контуре теплого пола.

Система может быть полностью отключена с помощью специально установленных клапанов. К этому самому клапану и прикреплен коллектор.

И гидроизоляция базы

Под тёплой водой пол, на который в будущем будет укладываться плитка, должна быть устроена качественная тепло и гидроизоляция.Идеально подходит для гидроизоляции листов алюминиевой фольги или полиэтиленовой пленки. Пенной изоляцией может быть, на одной стороне которой закреплена пленка из алюминия. Кстати, последнего материала будет достаточно для выполнения обеих функций основания при подогреве пола. Стоит отметить, что пол лучше прогревать водой, чем батарею радиатора. Он не мог испортить эстетический вид и создать комфортные условия.

Нельзя забывать здесь о демпфирующей ленте, которую в готовом изделии можно приобрести в хозяйственном магазине.Его следует закрепить на стене по периметру помещения на уровне будущей заливки бетонной стяжки. Толщина обычно берется в 5-8 мм, а высота - до 15 см. Вы не можете бояться исправить это все больше и больше. Впоследствии все очень легко режется ножом. При самостоятельном изготовлении ремня лучше всего прикрепить его к стене с помощью винтов для надежности. Все это сделано по той причине, что нагрев бетона имеет свойство расширяться примерно на 0,5 мм на каждый метр поверхности.

Ремонт отопительных контуров

Изоляция

лучше всего покупать специальный пол для теплой воды. Это связано с тем, что у него есть соответствующие слоты, в которых присоединяется конвейер. Но очень важно приобрести правильную версию для вашего устройства труб с подогревом пола. На рынке представлен огромный ассортимент. Дополнительно усиленный пластик, есть также медь и нержавеющая сталь. Еще больший интерес и популярность имеет материал XLPE, обладающий достаточным набором положительных характеристик и эксплуатационных характеристик.

Когда такие канавки отсутствуют, упрочняющий слой размещается, какие трубы закреплены и вся система. Дополнительный армирующий слой может быть расположен сверху и на трубах. В этом случае надежность всей конструкции значительно возрастает.

Существуют и другие варианты монтажа трубы, заполненной бетонной стяжкой. Это разные крепежи в виде хомутов, защелок. В любом случае необходимо придерживаться технологии монтажа, где указано, какие трубки должны быть расположены не ближе 10-15 см от стены в помещении.Кроме того, стандартный шаг выбран 10-12 см. длина петли не должна превышать 10 см.

Важное соблюдение толщины стяжки над трубами. Нижний слой пола быстро прогревается

Важный этап - выбор конкретной схемы, позволяющей трубопроводу выполнить крепление на основании пола. Это может быть не только чисто «змейка» или «улитка», но и комбинированный, при совмещении обоих вариантов в одной комнате. В последнем случае делается все для улучшения качества и эффективности всей системы подогрева пола.Поскольку «змея» не обладает всеми хорошими качествами, благодаря наличию подогрева пола только зона выхода охлаждающей жидкости, специалисты рекомендуют устроить двойную «змею». Все это должно быть предварительно отображено на принципиальной схеме, чтобы впоследствии было проще осуществить его подключение к коллектору. Кроме того, эта опция позволит правильно и точно оценить количество компонентов теплого пола. Для более точного расчета используйте калькулятор теплого водяного пола.

тестирование системы

Если система спроектирована, перед заливкой бетонной стяжки ее необходимо проверить на исправность и герметичность всех соединений.происходит опрессовка (испытание под давлением). Этот шаг позволит обнаружить все дефекты укладки теплого водяного пола, которые впоследствии могут возникнуть после укладки плитки.

Вся система должна быть заполнена водой и находиться под давлением, что примерно вдвое больше, чем нормальное рабочее давление. Вы можете дополнительно использовать для достижения наилучших результатов воздушный компрессор. Все осуществляется не менее суток. главное, чтобы ничего не проявлялось. Лучше подождать лишний день, но будьте уверены, все работает исправно.В противном случае, когда он встретит поверхность плитки, придется произвести ее разборку и снятие стяжки до зоны гостеприимства, отремонтировать. Но в одиночку будет сложно устранить все без лишних затрат.

стяжка

Плитка главное качественно обставить бетонный пол. Обычно это высота 30-60 мм. Стоит помнить, что напольное покрытие можно уложить только спустя примерно 1 месяц после затирки. За это время происходит сушка и схватывание цемента.В некоторых случаях производят меры по ускорению процесса сушки. Для этого включите обогреватель в комнате, но температура не должна быть более 25-30 градусов. В противном случае, неровная поверхность сушки и сушки. Но лучший вариант в этом случае - это естественная сушка, когда требуется дополнительная осторожность при укладке. Лучше подождать лишнюю неделю и не беспокоиться о качестве.

Сократить время работы над стяжкой пола, пол с подогревом, для укладки плитки позволяют самовыравнивающиеся смеси.Он будет готов через 10 дней после установки. Более точные сроки, предписанные производителем на упаковке, и с чем следует ознакомиться перед началом работ.

Укладка плитки

Особых условий нет, для осуществления укладки плитки Подогрев пола в воде. Там соответствуют любые другие поверхности. Важно включить правильный подогрев пола после установки и во время работы, чтобы контролировать температурный режим.

В качестве связующего использовали специальный плиточный клей для подогрева пола.Он должен уметь пользоваться системой подогрева пола. Типичные варианты реализации адгезива не выдерживают постоянных изменений температуры, особенно при неконтролируемой температуре охлаждающей жидкости.

Склеивание производится зубчатым шпателем. Высота зубьев зависит от слоя соединительного элемента и напольной плитки. Как только клей нанесен на заднюю часть плитки, его следует прижать к полу и немного сжать, удерживая некоторое время. Не ошибайтесь на горизонтальной поверхности, используя спиртовой уровень.В некоторых случаях вам придется нажимать одну сторону ближе к дну, чтобы выдавить лишний клей.

Для ровных швов специальных крестовин между плитками используются элементы, которые могут быть различной ширины. Их укладывают после укладки плитки на пол теплой водой в углах. Позже их снимают, а при высыхании клея проводят цементацию. Клей может высохнуть даже два дня. Все это также прописано в рекомендациях производителя.

При обработке плиточного пола у основания бетонной стяжки для теплого пола вся система не должна быть в рабочем состоянии.Все закрывается до конца работы. Включается теплый пол после укладки плитки и полного высыхания клея. Когда производится цементация, начинается полная эксплуатация и подогрев пола в комнате.

стоимость

Что касается стоимости, то не только система теплого водяного пола, но и плитка, уложенная на поверхность, тогда все будет зависеть от определенных факторов:

  1. Куплен фитинг материал, производитель, марка, качество. Но никто не рекомендует экономить на такой системе.Ведь это делается не на год или два, а на десятилетия вперед. Лучше один раз купить все качественно, чем потом потратить деньги на ремонт.
  2. Стоимость коллектора группы. Более дорогие версии продуктов имеют возможность автоматически регулировать уровень температуры в помещении и давление в контуре.
  3. На устройстве
  4. стяжка бетонных работ, завершить выравнивание всех поверхностей.
  5. Установка подогрева пола, которую часто проводят специализированные бригады.

Средние цены за квадратный метр теплого пола пола составляют 1500-3000 рублей.Это включает в себя материал уже и все монтажные работы. Если работы будут проводиться не только в одной комнате, но и в доме с большой площадью, стоимость работ будет несколько снижена. Общая стоимость должна быть рассчитана индивидуально. Благоприятный теплый пол получится при самостоятельном выполнении всего процесса от начала до конца. Но для этого необходим необходимый объем опыта и знаний.

Напольная плитка, как и непосредственно излучающий пол, отлично взаимодействуют.Он поставляет высококачественный нагревательный материал, а сама плитка отлично подходит для ходьбы по ней босиком.

Видео:

Видео:

Видео:

Видео:

,

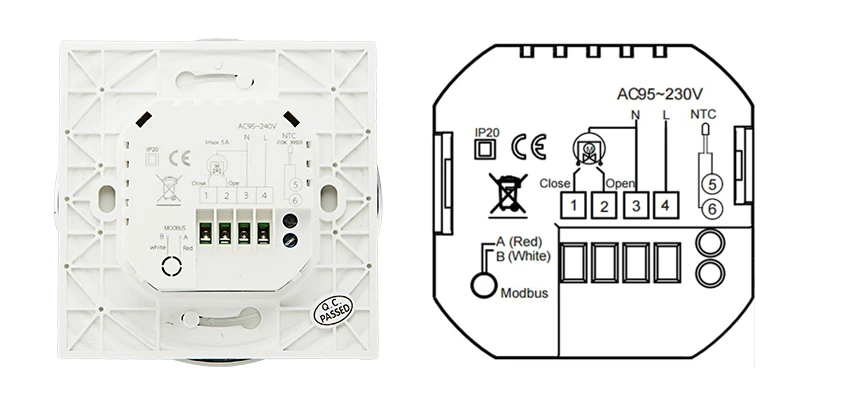

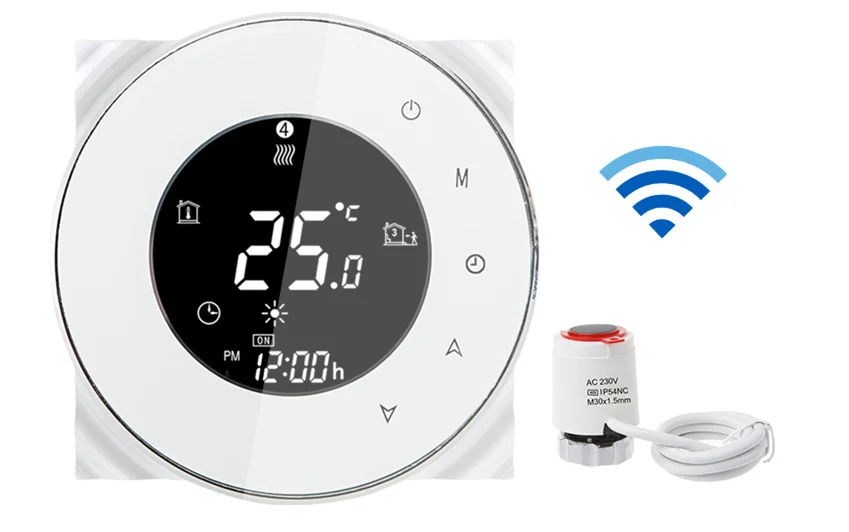

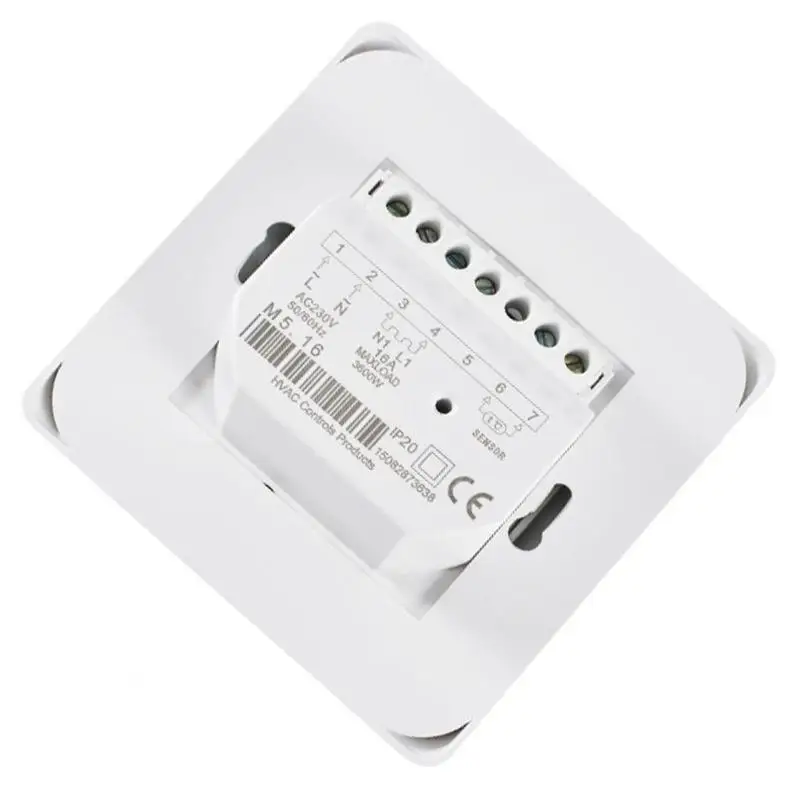

WiFi Умный термостат Круглый дизайн для 3А водяного напольного отопления с электрическим приводом для коллекторов и клапанов Нормально закрытый | |

Датчик температуры Представляем:


Тип

Термостат нагрева воды

Упаковочный лист: 1 термостат (со встроенным датчиком), 2 винта, 1 инструкция (на английском языке)


Функции

1.WiFi и голосовое управление (Интегрировано с Amazon Echo, Google Home, Tmall Genie, IFTTT.), Туя приложение.

2.0.5 ° C Точность поддерживает температуру в пределах установленного вами уровня.

3. Память данных при выключенном питании.

4,5 + 2 программируемых шести периодов максимизируют комфорт и экономию.

5.Создать группу термостатов для централизованного управления.

6. Нет ограничений на добавление комнат и поддержку Smart Scene.

7. Доступны мощные функции, такие как WiFi.

8.Все языки настройки синхронизируют ваш часовой пояс, адрес и язык.

9.Функция блокировки клавиатуры (блокировка от детей).


Характеристики продукта

1. Электропитание: 95-240 В, 50/60 Гц

2. Токовая нагрузка: 16А (электрическое отопление), 3А (водогрейный / водогрейный / газовый котел)

3 .Sensor: NTC

4. Точность: ± 0.5 ℃

5. Диапазон температур отображения: 5-35 ℃

6. Температура окружающей среды: 0-45 ℃

7. Влажность окружающей среды 5-95 % RH (без конденсации )

8. Температура хранения: -5-45 ℃

9.Потребляемая мощность: W 1,5 Вт

10. Ошибка времени: < 1 %

11. Материал корпуса: ПК + АБС (антипирен)

12. Класс защиты: IP20

13. Кнопки: сенсорные кнопки

14 .Гистерезис: 1-5 ℃ Регулируемый


B1 B2

Электрический привод (EA) Технические параметры

Напряжение: 230 В / AC 50/60 Гц

Потребляемая мощность: 3 Вт

Тяга: 110N

Время: 180 с- 300 с

Температура окружающей среды: -5 ~ 50 ℃

Материал корпуса: ПК

Класс защиты корпуса: IP41

Размеры: 40x60 мм

Присоединительный размер: M30x1.5 мм

Длина провода: 700 мм

Тип: нормально замкнутый


Электрический привод (EA) Принцип хранения:

Тепловой электрический привод представляет собой двухточечное переключающее устройство, которое было проверено TUV. Обычно применяется для управления радиатором, системой подогрева пола или зонными клапанами. Он может автоматически закрывать поток системы под управлением термостата комнаты и другого электрического выключателя. Эта модель может быть использована только в качестве двухпозиционного администратора.

1. Прост в установке. После установки заказчик вытаскивает красную часть, термопривод переходит в рабочее состояние;

2. Для защиты коллектора / клапана. Как правило, термопривод работает в закрытом состоянии. Однако длительное закрытие может повредить коллекторы / клапаны. С этой моделью привода клиенту не нужно беспокоиться об этом. Они могут подключить красную часть, чтобы остановить работу привода, чтобы защитить коллектор / клапан.


6

8 A1 A2

Размер термостата для водяного напольного отопления 3А:

6

Задняя стенка термостата для водяного пола 3А:

6 A1 A4 A4 A4 A4 A4 A4 A4 A4 A4 A4 A4 A4 A4 A4 A4 A4 A4
Электрический водяной пол с подогревом Комнатный термостат Теплый пол Кабельный датчик Зонд Обычный дизайн Эксплуатация Удобно | |

Внимание испанских покупателей:
если ваш адрес включает следующий почтовый индекс, пожалуйста, не выбирайте испанский склад.
Почтовый индекс начинается с 51/52/07/35/38.
Зарубежный склад не может быть доставлен.
В противном случае мы отправим заказ со склада в Китае.


Особенности:
1. Интеллектуальный регулятор температуры, передовые технологии интеллектуального микро-контроля, цифровой контроль температуры;
2. Температура датчика NCT контролируется в режиме реального времени интеллектуальной микропроцессорной микросхемой в контроллере температуры;
3. Высокая точность и чувствительность;
4. Простота в эксплуатации, очень интуитивно понятный;
5. Простой и практичный, предпочтительный материал, превосходный огнестойкий материал.

Технические характеристики:
Материал: ABS + PC
Размер: 90 * 90 * 80 мм / 3,54 * 3,54 * 3,15 "
Способ установки: стандартная установка 86
Температура окружающей среды: 0-60 ℃
Точность обнаружения: 1 ℃
Установка температуры: 0-40 000
Резистивная нагрузка: 16А
Объект измерения: температура помещения

Примечания:
1. Из-за различного эффекта монитора и освещения фактический цвет элемента может немного отличаться от цвета, показанного на изображениях.Спасибо!
2. Пожалуйста, позвольте 1-3 см измерения отклонения из-за ручного измерения.



1 X регулятор температуры
1 X Внешний датчик
1 X сертификат
2 х винта
1 X Руководство пользователя

[Relateproductdetail /]


1. Доставка по всему миру. (за исключением некоторых стран и APO / FPO)
2. Заказы обрабатываются своевременно после подтверждения оплаты.
3. Мы только грузим к адресам подтвердили заказ. Ваш заказ адрес должен совпадать с адресом доставки.
4. Показанные изображения не являются фактическим товаром и предназначены только для ознакомления.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ обеспечивается несущей и исключает выходные и праздничные дни. Время в пути может меняться, особенно во время курортного сезона.
6. Если вы не получили свой заказ в течение 30 дней с момента оплаты, пожалуйста, свяжитесь с нами.Мы проследим ваш заказ и свяжемся с вами как можно скорее. Наша цель - удовлетворение клиентов!
7. Время доставки:


1. Все возвращаемые товары должны быть в оригинальной упаковке, и вы должны предоставить нам номер отслеживания доставки, конкретную причину возврата и идентификатор вашего заказа.
2. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ, после получения товара в его первоначальном состоянии и упаковке со всеми компонентами и аксессуарами, ПОСЛЕ ОБОИХ Покупатель и Продавец отменяют транзакцию с Aliexpress.ИЛИ, вы можете выбрать замену.
3. Мы будем нести всю стоимость доставки, если продукт (ы) не так, как рекламируется.



1. Дефектные детали ДОЛЖНЫ БЫТЬ сообщены и возвращены в течение гарантийного срока (и в оригинальной упаковке, если это возможно). Вы должны сообщить нам, в чем заключается дефект, и указать номер своего заказа. МЫ НЕ РЕМОНТ ИЛИ ЗАМЕНА ИЗДЕЛИЯ С
СРОК ГОДНОСТИ.
Вы соглашаетесь со всеми вышеперечисленными правилами при заказе на Aliexpress!



Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Обратная связь очень важна.Мы просим вас немедленно связаться с нами, прежде чем вы дадите нам нейтральный или отрицательный отзыв, чтобы мы могли выполнить ваше удовлетворение.
Невозможно решать вопросы, если мы не знаем о них!
