Теплый водяной пол от отопления – как правильно сделать от водяного центрального отопления своими руками, теплые полы от парового отопления, от батареи

Как сделать теплые полы через отопление водяное

Одним из самых насущных вопросов в зимнее время является отопление. Уже разработаны десятки и даже сотни различных решений и способов проведения монтажа систем. Кто-то продолжается пользоваться печным способом отопления в силу доступности топлива, другие перешли на солнечные коллекторы, т. к. живут в местности, где светлых дней достаточно. У большинства семей в домах смонтированы газовые котлы и колонки, которые обеспечивают теплом в морозы. Те, у кого горячая вода подается централизованно, задаются вопросом как подключить водяной теплый пол от центрального отопления.

Варианты реализации

Теплый пол сложно назвать новинкой на рынке. Но структура и подход к монтажу теплого пола продолжает совершенствоваться и из года в год получает все новые и новые решения, которые поражают своей эффективностью и простотой монтажа. Всего можно выделить две разновидности теплых полов по источнику питания:

• теплый пол с питанием от сети 220 В;
• теплый пол с циркулирующей жидкостью.

Электрический вариант теплого пола реализуется в двух исполнениях:

• греющий кабель;
• инфракрасная пленка.

Каждый из них имеет свои нюансы, кроме сильных сторон. Они намного проще в монтаже и обслуживании, чем водяной теплый пол, который также имеет несколько способов подогрева:

• солнечный коллектор;
• электрический котел;
• замкнутый контур с собственным нагревом;
• от газового котла;
• от центрального отопления.

Благодаря использованию солнечного коллектора плата за отопление будет равняться нулю. Все расходы уйдут на монтаж основного оборудования. Но если вы живете в тех краях, где даже зимой очень много солнечных дней, то почему бы не использовать этот вариант. Помните, что коллектор должен быть вакуумный, а циркуляционной жидкостью антифриз, чтобы он не замерзал ночью. Также требуется сделать отключаемый контур и резервный источник на ночь. Электрический котел может устанавливаться как только для теплого пола, так и для всего отопления. Примером замкнутого контура теплого пола служит система «Daewoo X-L Pipe». Нет необходимости в каких-либо нагревательных элементах. Все уже встроено в трубки. Достаточно уложить их и подключить к электричеству. Что стоит взвесить перед принятием решения о монтаже водяного теплого пола?

Действительно ли так хорош

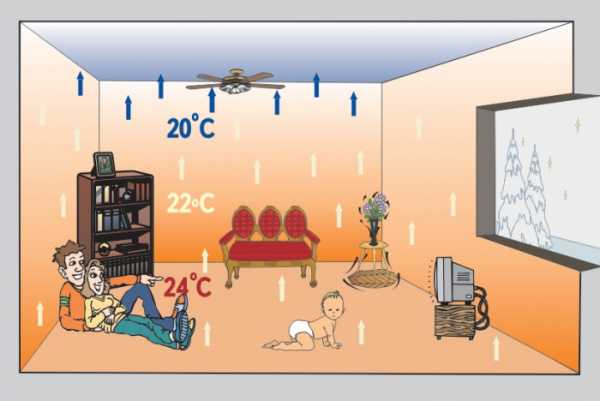

Тепло от отопительных приборов распространяется по помещению путем конвекции. Ее суть заключается в том, что воздух, температура, которого была повышена, поднимается вверх. По пути подъема часть ее рассеивается, он остывает и под своим весом опускается к полу. Это означает, что чем выше подняты радиаторы или другие изделия, тем они становятся бесполезнее. Другое дело, если их опустить на пол. У водяного теплого пола есть такие плюсы:

• прогрев всей территории;
• теплый пол быстро выходит на рабочую температуру;
• теплый пол бесшумен;
• теплый пол имеет низкотемпературный режим;
• большая экономия;
• КПД выше чем у радиаторов;
• длительный срок сохранения тепла;
• передача тепла излучением;
• возможность монтажа под различное покрытие;
• расширение полезного пространства за счет отсутствия радиаторов.

Риски являются неотъемлемой частью, поэтому их также стоит учитывать в отношении теплого пола:

• значительны расходы на материалы и монтаж;
• сложность проведения работ;
• высокая сложность проведения ремонтных работ;
• при подключении к центральному отоплению требуются особые разрешения;
• увеличение уровня пола;
• важность постоянной влажной уборки с обеззараживателем.

Трубы теплого пола муруются в стяжку, именно поэтому очень проблематично осуществить ремонт какого-либо участка. Ведь до того момента, пока будет найдена утечка, может быть повреждено напольное покрытие, а также потолок у соседей снизу. Также если покрытие уложено единым контуром, то придется делать сложны демонтаж.

Как подключиться к центральному отоплению

Необходимо знать несколько фактов о том, как сделать теплые полы через водяное отопление и получится ли это. Общая протяженность труб, которые будут находиться в полу может превышать 100 метров. Пока вода пройдет по всему контуру, то произойдут большие теплопотери и на выходе температура может быть на 15–20° меньше начально. Это может быть проблемой при врезке в центральную систему отопления. В старых домах предусматривается однотрубная система централизованной разводки. Это означает, что на квартиру может быть несколько стояков. Одни на комнату. Он рассчитан на то, что вода поступает снизу и поднимется кверху, отдавая температуру одной батарее в каждой комнате квартиры. С током она становится все холоднее. Если в такой контур подключить теплый пол, то температура воды вместо планируемых 70–80° уйдет со значением в 50°. И чем выше, тем ситуация будет становиться хуже. Поэтому с одноконтурной централизованной системой вряд ли получиться получить разрешение на врезку дополнительного прибора отопления.

Обратите внимание! Администрация может пойти на уступки в том случае, если вы живете на последнем этаже, а подача осуществляется снизу. Тогда падение температуры воды будет не столь критичным.

В домах, которые построены с соблюдением современных норм уже заложены в проект условия для подключения контура теплого пола. Для этих целей рядом со стояком для батарей прокладывается еще один. Он идет сквозной трубой через все этажи. Его целью является подключение теплого пола. Обычно, если он есть, то особых разрешений не потребуется. Но важно помнить, что оплата за тепло в таком случае будет значительно выше. Есть еще некоторые недостатки от подключения системы теплый пол к центральному отоплению:

• качество воды;
• устойчивость труб к коррозии;
• превышение допустимой температуры.

Качество воды, которая находится в центральной системе отопления оставляет желать лучшего. Связано это с тем, что она проходит через котельные, которые были построены очень давно. По ходу тока она собирает все наросты и отходы, а это значит, что в квартиру она попадает уже с различными примесями. Это может вылиться в закупорку контура теплого пола. В другом случае это может привести к коррозии труб, что подразумевает ремонт с демонтажем напольного покрытия. Другим нюансом является превышение допустимой температуры. Обычно трубы, которые разрабатываются для укладки теплого пола рассчитаны на нормальную работу при температуре 50– 60°. Но чтобы такой она дошла до 15 или 20 этажа, то изначально она должна быть выше, особенно если несколько контуров теплого пола смонтировано на каждом предыдущем этаже. Учитывая это, понадобится позаботиться о более дорогих проводниках или дополнительном оборудовании с терморегулятором.

Совет! Проанализировав вышеприведенные моменты, стоит подумать о том, действительно ли дело стоит растрат. Как вариант, есть возможность обеспечить себе отдельный прибор, который будет отвечать за подогрев контура теплого пола. Тогда удастся избежать неприятностей.

Требуемый материал

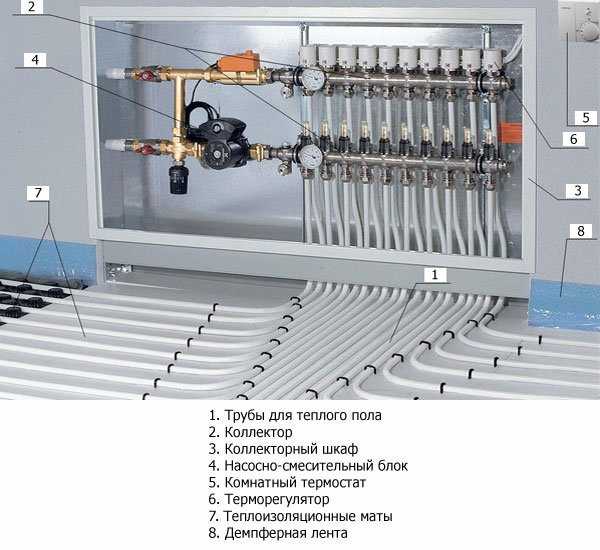

Приняв решение, обзавестись теплыми полами, важно знать, какой материал и инструменты потребуются для проведения монтажных работ. Это даст возможность примерно высчитать общую стоимость проекта. В список материалов входит:

• утеплитель;
• коллектор;
• труба;
• соединительные фитинги;
• смеси для стяжки;
• облицовочный материал;

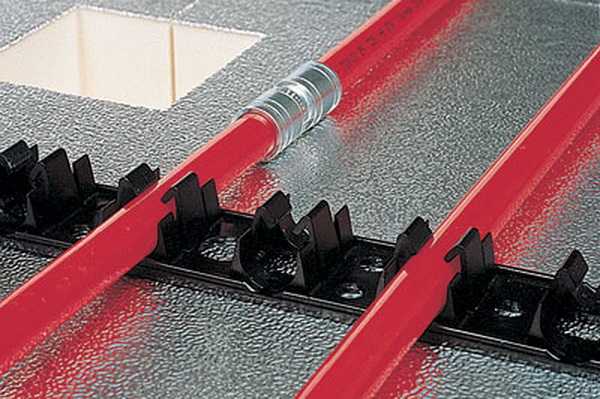

• фиксирующая оснастка;
• гидроизоляция;
• арматурная сетка;
• демпферная лента.

В качестве утеплителя для такого проекта обычно используется экструдированный пенополистирол. Это связано с тем, что он имеет достаточную прочность и плотность, которые предотвращают его деформацию в процессе эксплуатации. Также он отлично переносит воздействие влаги, которая будет присутствовать при заливке стяжки. Удобнее всего брать готовые листы с бобышками. Последние представляют собой небольшие выступы, за которые легче зафиксировать трубу и придать ей требуемую форму.

В качестве труб для теплого пола ни в коем случае не подойдут обычные металлические. Хотя они и обладают отличной теплоотдачей, но муровать такие изделия просто опасно, и они легко подвергаются коррозии. Рассматривать стоит сшитый полиэтилен, металлопластиковые трубы или медные трубы. Медные трубы требуют особого подхода при выполнении монтажных работ. Хотя они и не подвергаются коррозии так, как железные, но их стоимость очень высока. Металлопластиковые представляют собой трубу, основной оболочкой которой является несколько видов пластика. В ней также есть стабилизирующая прослойка из алюминиевой фольги. Они имеют продолжительный срок службы и хорошую выносливость. Внутренние стенки гладкие, поэтому на них не образуется никаких наростов.

Обратите внимание! В случае когда выбор падает именно на металлопластиковую трубу, то стоит брать так называемую бесшовную. В ее конструкции металлическая прослойка идет одним непрерывным пластом, что увеличивает прочность и исключает вероятность расхождения шва при изгибании, что неминуемо привело бы к протечкам.

Наилучшим выбором для теплого пола была и остается труба из сшитого полиэтилена. Их способ производства подразумевает обработку полиэтилена на молекулярном уровне. Структура получается настолько плотной, что выдерживает физические воздействия при монтаже, эластична и долговечна. Отличные изделия у фирмы Рехау. При монтаже металлопластика и сшитого полиэтилена нельзя использовать резьбовые фитинги, только опрессовочные. С ними меньшая вероятность протечки.

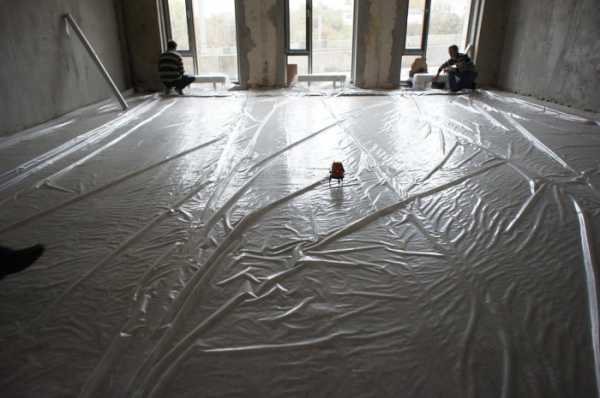

В качестве гидроизоляции для теплого пола можно использовать строительную пленку или специальную мембрану. В случае последней при укладке стоит быть внимательным, чтобы расположить ее требуемой стороной. В противном случае влага будет уходить не в том направлении. Арматурную сетку можно взять готовую металлическую или стекловолоконную. Если труба будет крепится к ней, то в зависимости от радиуса поворота трубы потребуется с леткой в 10 или 15 см.

Обратите внимание! Еще одним доводом в отношении того, почему нельзя использовать резьбовые фитинги для теплого пола является уменьшение диаметра прохода. Дело в том, что стенки части, которая уходит в трубу имеет большой диаметр, поэтому ток воды замедляется.

Расчетные работы

Составление плана перед покупкой составляющих теплого пола и укладкой позволит сэкономить значительную сумму денег. Первым делом необходимо взять листок бумаги и нарисовать план комнат, где будет проложен контур. На него наносятся участки с мебелью. Их важно отметить, ведь под шкафами, кроватями и диванами теплый пол не нужен. Это не только сэкономит бюджет, но и продлит срок жизни мебели. Дело в том, что в процессе нагрева, воздух сушится и высушивает предметы вокруг. Деревянные изделия просто рассохнуться и выйдут из строя.

Если помещение жилое, и в нем постоянно есть люди, тогда труба будет укладываться с шагом в 10 или 15 см. Для трубы с диаметром в 16 мм это означает, что на 1м² уйдет 10 или 6,7 метра. При этом стоит помнить, что протяженность такой трубы в одном замкнутом контуре не должна превышать 100 метров. Это связано с пневмогидравлическими потерями. Последствиями будет плохое давление и проходимость. Для трубы в 20 мм длина одного контура для теплого пола увеличивается на 20 м. Если есть потребность покрыть большую территорию, тогда понадобится укладка нескольких контуров. При этом разница в протяженности между ними не должна быть больше 15 м. Если этого не соблюсти, тогда могут наблюдаться значительные перепады температуры в отдельных частях комнаты.

Совет! Общая формула для грубого определения количества трубы теплого пола заключается в том, чтобы найти частное или разделить полезную площадь, на шаг трубы, переведенный в метры и прибавить длину изгибов, а также длину проводников до коллектора. Но окончательная цифра должна включать в себя еще 10% трубы, которые будут страхующими.

Исходя из того, какая площадь будет покрываться уже можно определиться с количеством сыпучих смесей, утеплителя и армирующей основы, а также финишного покрытия. Обязательно делайте небольшой запас для каждой группы материалов. В процессе монтажа теплого пола что-то может быть повреждено или где-то может быть допущен пробел в расчетах. В таком случае не придется тратить средства на доставку или самостоятельную поездку за недостающими комплектующими для монтажа теплого пола.

Монтаж мокрого водяного пола

Мокрый монтаж теплого пола подразумевает необходимость заливки стяжки. Для всего процесса понадобится такой инструмент:

• миксер или бетономешалка;
• перфоратор;
• крепежный материал для утеплителя;
• в некоторых случая отбойный молоток;
• правило;
• уровень;
• рулетка;
• трубогиб;
• лазерный нивелир;
• скотч.

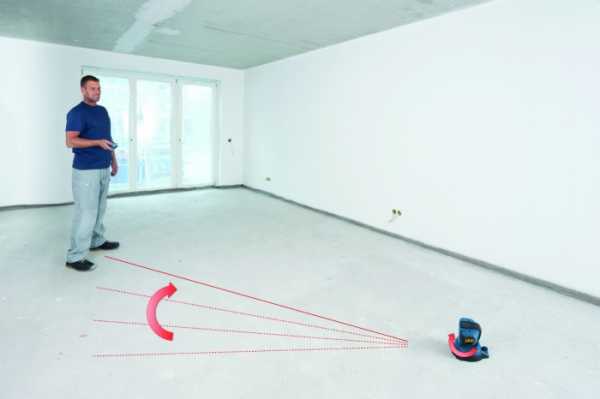

Для реализации водяного отопления в полу первым шагом производится оценка существующего покрытия. Если это плитка, линолеум, паркет, ламинат или другая облицовка, то она вся демонтируется. Следующим шагом будет проверить качество черновой стяжки. Внимание стоит обратить на трещины и сколы. При вероятности ее дальнейшего разрушения, проблемные участки сбиваются отбойным молотком или перфоратором. При удовлетворительном ее качестве производится замер перепада плоскости пола. Для этого понадобится лазерный нивелир или водяной уровень. На каждой стене делается пометка на одинаковой высоте. Или замер производится от спроецированной линии до пола. Вычисляется разница между замерами. Если она превышает 1 см, тогда понадобится дополнительное выравнивание перед укладкой теплого пола.

При значении перепада до 3 см воспользуйтесь самовыравнивающимися смесями. Четко следуйте рекомендуемым пропорциям. В случае когда дела обстоят совсем плохо, тогда понадобится новая черновая стяжка. Для этого старая полностью демонтируется. Новую можно сделать меньшей толщиной, чтобы сильно не завышать общий уровень пола после укладки теплого контура. До заливки с помощью уровня выставляются маяки. В роли последних может выступать металлический профиль или трубы. Они закрепляются на плиточный клей или раствор. После этого между ними заливается раствор и стягивается правилом.

Обратите внимание! Черновая стяжка должна набрать полную прочность перед дальнейшей укладкой теплого пола. На это может уйти до трех недель.

После подготовки ровной поверхности для теплого пола производится укладка гидроизоляции. Ширины и длины материала может не хватить на всю площадь. Поэтому можно использовать несколько частей пленки или мембраны для теплого пола. При этом ее размер должен быть таким, чтобы нахлест на стены был на 10 см выше финишной стяжки теплого пола. Между составными частями перехлест должен быть 15 см. Соединить их между собой можно скотчем. По всему периметру помещения вдоль стены укладывается демпферная лента с таким же нахлестом на стены, что и пленка. К поверхности ее можно закрепить двойным скотчем. Есть изделия, который уже сразу идут с ним.

Обратите внимание! Наличие демпферной ленты обязательно. Она представляет собой мягкий материал из вспененного полиэтилена. Ее функция заключается в компенсации колебаний стяжки при перепадах температуры. Теплый пол будет постоянно подогревать ее, потому она будет расширяться. В теплый период года все будет наоборот. Если не учесть термошов для теплого пола, тогда стяжка деформируется и растрескается.

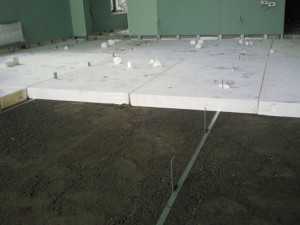

На готовую площадь укладывается утеплитель для теплого пола. Соседние листы должны быть расположены таким образом, чтобы швы образовывали перевязку. Это исключит прогибы при укладке трубы для теплого пола и заливке финишной стяжки. Если это пенополистирол с бобышками, тогда на этом этап завершен. Если используется обычный гладкий пенополистирол, тогда сверху на него укладывается еще один слой гидроизоляции. С помощью зонтиков он фиксируется к черновой стяжке. Далее укладывается армирующая сетка, к которой и будет фиксироваться труба.

Обратите внимание! Толщина утеплителя для водяного пола не должна быть меньше 30 мм, лучше, если это будет 50 мм. В противном случае потери тепла у контура будут значительными, особенно если под полом подвал или арочный пролет.

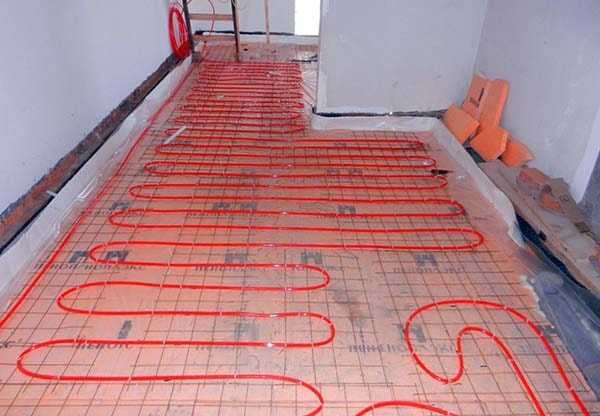

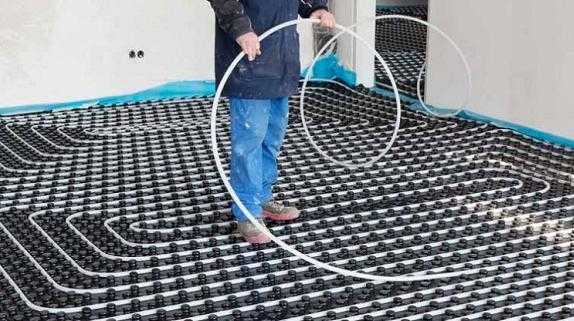

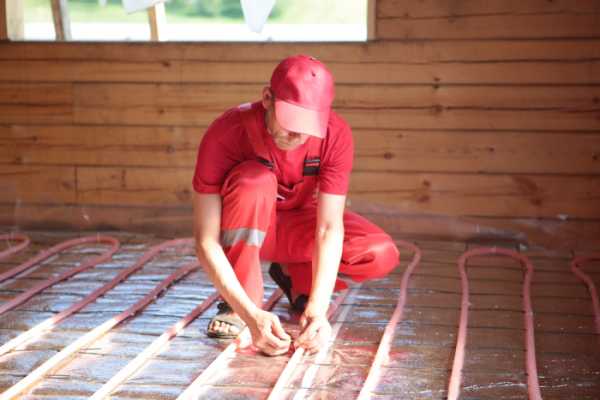

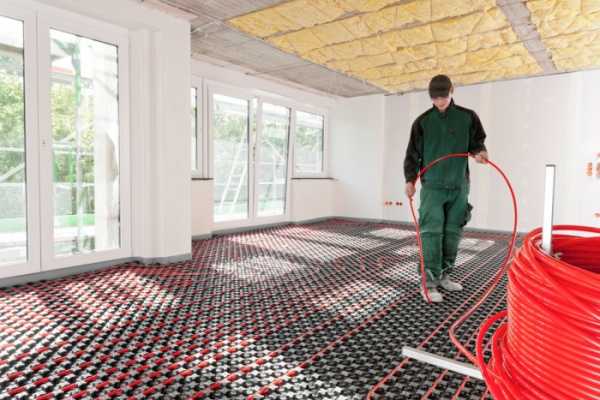

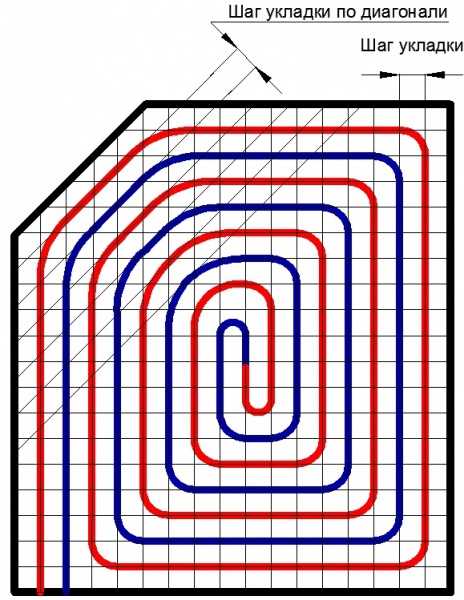

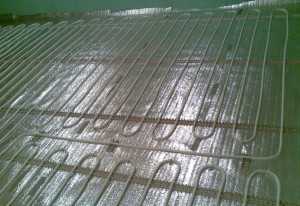

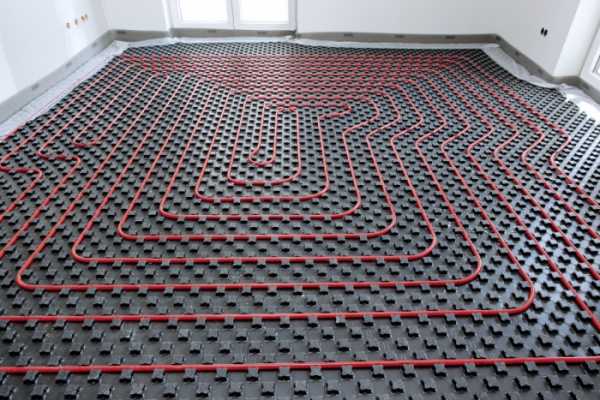

Производится укладка трубы для теплого пола. О выбранном шаге говорилось выше. Наиболее эффективным рисунком укладки трубы для теплого пола считается «улитка». Это связано с тем, что труба с более холодной жидкостью находится рядом с горячей, что гарантирует меньшие потери. Стоит помнить, что начинать стоит от внешней стены. Такой подход важен, чтобы стены лучше прогревались и не происходило смещения точки росы. На утеплитель с бобышками укладка трубы для теплого пола происходит в разы легче. Если это делается на армированную сетку для теплого пола, тогда применяются специальные скобы или проволока для фиксации.

Обратите внимание! Если производится укладка нескольких контуров теплого пола, тогда обязательно потребуется монтаж коллектора. Осуществляется он в самом начале. А потребуется он для выравнивания давления и температуры в различных контурах.

После того как труба для теплого пола уложена, не стоит спешить заливать финишную стяжку. Потребуется осуществить опрессовку. Для этого понадобится специальный насос или компрессор. Весь контур теплого пола заполняется воздухом с давлением на 2–3 атмосферы больше того, которое планируется в готовом варианте теплого пола. В таком виде все остается на сутки. После этого проверяется падение давления. Если оно значительно, тогда на каком-то из стыков утечка. Если ничего не изменилось, то можно продвигаться дальше.

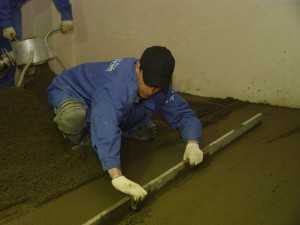

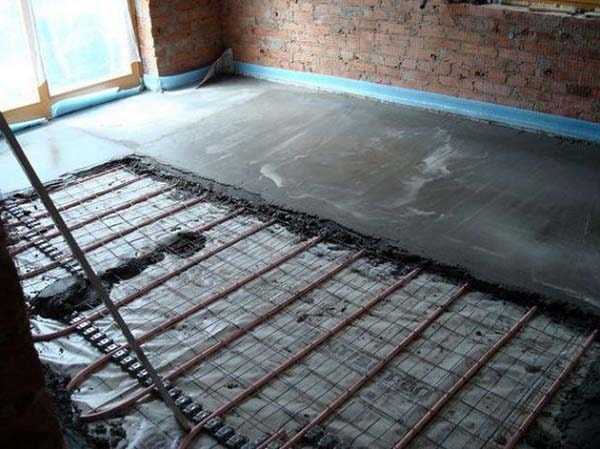

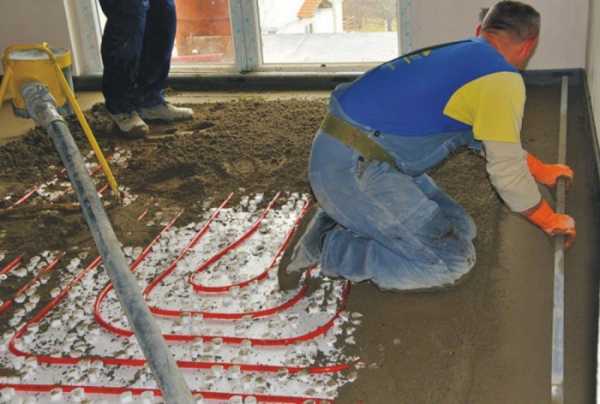

Заливка финишной стяжки осуществляется на трубы для теплого пола, которые все так же должны находиться под давлением. Это важно, чтобы своевременно выявить повреждение, которое может произойти в процессе выравнивания поверхности. После заливки стяжки можно произвести заполнение контура теплого пола и его включение на прогрев. Температуру следует отрегулировать так, чтобы она не превышала 30°, тогда бетон не будет трескаться. Некоторые нюансы о том, как монтируется теплый пол приведены в видео:

Монтаж сухого водяного пола

При монтаже теплого пола можно избежать большого повышения уровня за счет отсутствия финишной стяжки. Схема сухого монтажа теплого пола довольно проста, поэтому с ней справится даже тот, кто не имеет большого опыта. Для этого понадобится особый вид утеплителя с канавками под трубу, которые изготовлены на заводе. Подготовка черновой стяжки и требования к ее перепаду такие же, как в предыдущем случае. Далее производится укладка пенополистирольных плит с расположением канавок согласно выбранному рисунку контура теплого пола. В них вставляются листы формованного металла, которые увеличивают площадь прогрева и теплоотдачи. В последнюю очередь прокладывается труба. Форма канавки уже подобрана таким образом, чтобы хорошо зафиксировать трубу для теплого пола. Финишным покрытием может быть ламинат. Он укладывается сразу сверху на подложку. Больше о том, как монтируется сухой теплый пол смотрите в видео:

Заключение

Если четко следовать рекомендациям, тогда укладка теплого пола не станет большой проблемой. Не стесняйтесь просит о помощи профессионалов. Она, например, может потребоваться в проведении расчетных работ в отношении контуров теплого пола. Только в таком случае удастся добиться максимальной производительности и отдачи теплого пола. Не всегда есть возможность учесть все перепады температуры и давления.

bouw.ru

Как сделать теплый пол от отопления в частном доме

Как правило, полы делают из бетона. Поэтому они достаточно холодные. Это ощущается утром или после принятия ванной. Поэтому многие люди ищут различные способы, чтобы в их доме полы были утеплённые. Выход из данной ситуации достаточно простой. Гармонично впишутся в частный дом водяные полы, которые подключаются от отопления.

Почему стоит выбирать такой вид отопления?

1. Полы, сделанные таким способом, считают самыми тёплыми в частном дом, и являются полноценным его отоплением. Особенность заключается в непривычном месте нахождения обогревательных элементов. Их скрывают под полом, а они, в свою очередь, его и нагревают.
2. Выбирая такой обогрев частного дома, человек во многом выигрывает. От радиаторов и батарей тёплый воздух поднимается, поэтому внизу комнаты будет холодно. Вследствие этого, энергия будет расходоваться впустую. В доме, где установлен тёплый пол, обогревается вся комната.
3. Ещё один плюс в том, что благодаря инфракрасному излучению и естественной конвекции комфортная температура будет находиться на уровне роста человека. Вместе с этим и ноги будут в тепле, что создаёт комфортные ощущения.

Итак, главными положительными моментами можно считать:

• комфортность;
• высокую температуру в помещении;
• отсутствие аллергических реакций;
• плесени и грибка не будет, даже если полы деревянные;
• нормальный уровень влажности;
• отсутствует риск получить ожоги, так как на стенах нет батарей;
• температуру в помещении возможно регулировать автоматически, независимо от погодных условий на улице;
• экономный расход топлива;
• менять интерьер в комнате можно постоянно.

Как устроен водяной тёплый пол

Отопление с помощью водяного пола обеспечит теплом помещение любой площади. Проектируют и делают монтаж такого отопления в частном доме с использованием горячей воды. Поэтому, такой вид пола считают самым доступным способом отопления.

Образуют систему отопления трубы, которые укладывают под напольное покрытие. По ним идёт горячая вода. Покрытие нагревается и воздух в комнате тоже становится тёплым. Прежде, чем заниматься укладкой труб, делают технический расчёт. Во внимание берут несколько решающих факторов.

1. Значение имеет материал стен, учитывается и их толщина.
2. Какой мощности стоит котёл.
3. Из какого материала сделаны трубы.
4. Какое основание пола.
5. Какая площадь у отапливаемой комнаты.
6. Высота комнаты.
7. Имеет значение и климат в регионе, где проживают люди.

Для установки водяного пола в частном доме подойдут трубы из пластика или металлопластика. У них не высокая стоимость, а срок службы может длиться десятками лет. Трубы нужно присоединить к котлу, с помощью которого происходит отопление в комнате. Чтобы устройство пола правильно функционировало, устанавливается распределительный узел. В нём будут находиться вход и выход труб, автоматика, устройства, с помощью которых можно выставлять нужную температуру помещения, а самого носителя регулировать.

Если на фундаменте дома нет перекрытия, то нужно сделать цементную стяжку. Затем укладывают трубы с гидроизоляцией и теплоизоляцией. И заливают полы бетоном. На него впоследствии будет укладываться выбранный материал: ламинат, плитка или паркет.

Эффективная работа водяного пола

Чтобы водяной пол работал эффективно, нужно, проводить установку с помощью профессионалов. Они знают устройство такой системы отопления.

1. Чтобы повысить температуру в комнате, трубы нужно укладывать чаще, тогда и полы будут более тёплыми.
2. В середине комнаты трубы расположены не так плотно, как по краям.
3. Между трубами должно быть определённое расстояние не менее 10 и не более 20 см.
4. Тёплые полы не рекомендуется делать в маленьких помещениях, например, на лестнице.

С чего нужно начинать

Прежде, чем заниматься монтированием тёплого пола от отопления, нужно обратить внимание на то, насколько ровное основание. В комнате уже должны находиться окна и двери, быть подготовленными стены, размечены места для канализации и трубопровода.

Как подготовить плиту перекрытия

В том случае, когда плита перекрытия — это основание для водяного пола, сначала кладут слой гидроизоляции. Обмазочной или оклеечной, которые содержат битум. Края этого материала прикрепляют к стенам с помощью клея. Это делают для того, чтобы предохранить утеплитель от влаги. Так как плита тёплая, земля холодная.

Готовим грунтовое основание

Песчано цементная стяжка

Многие люди в частном доме не делают подвал, поэтому и плиты перекрытия тоже не будет. Тогда делают несколько слоёв высотой не менее 10 см попеременно из песка и щебня. Каждый слой должен быть влажным и утрамбованным. После этого нужно сделать заливку из бетонной смеси. Поверхность проверяют на ровность строительным уровнем. Для большей надёжности можно укрепить полы арматурной сеткой.

Чтобы заняться непосредственной установкой водяного отопления, нужно сделать полы ровными. Сначала отремонтировать их от трещин и выбоин. По всей комнате наклеивают демпферную ленту. Она поможет стяжке оставаться в том же размере, не расширяясь. А также сохранит тепло по бокам стен. Определить перепад высот. Так как для стяжки он должен быть не более 7 см. По уровню выставить металлические профили и зафиксировать их. Можно делать стяжку.

Зачем нужен утеплитель

Важным элементом в системе водяного тёплого пола является сохранение тепла с помощью специального покрытия. С его помощью перекрывают доступ поступления тёплого воздуха в подвал, и направляют тепло в помещение. Отопление будет более экономичным, если правильно подобрать толщину материала. Его выбор зависит от нескольких данных.

По технологии толщина теплоизоляционного слоя должна составлять не менее 30 мм

1. Какой материал стен.
2. Климат в регионе проживания.
3. Если нет плиты перекрытия, то нужно учитывать уровень грунтовых вод.
4. Объём помещения, где будет тёплый пол.

Слой утеплителя будет не менее 50 мм, если стяжку делают над подвалом. А над плитой перекрытия эта цифра будет значительно меньше.

Утеплителем, как правило, служит пенополистирол. При огромном выборе строительных материалов можно приобрести такой утеплитель хорошего качества. Он быстро укладывается и надёжно закрепляется с помощью замков. И получается прочное и ровное основание. Также по краю плит проходит линейная разметка, что значительно облегчает их укладку. Распределяют их по всему периметру пола. Это способствует тому, что стяжка будет прочной, а вся отопительная система надёжной.

Трубы для отопления

Чтобы правильно сделать тёплый пол от отопления в частном доме, нужно выбирать диаметр трубы от 10 до 32 мм. В зависимости от типа укладки, спиралью, зигзагом или змейкой, их укладывают на расстоянии от 150 до 300 мм. Затем производят их закрепление к арматурной сетке. Для этого используют пластиковые хомуты. В трубопроводе ни в коем случае не должно быть изломов.

Вторая стяжка

Как только будут установлены трубы, систему нужно проверить. Для этого её оставляют включённой на несколько дней. Заодно оценивается и качество сборки. Если никаких проблем не возникло, можно делать вторую стяжку.

Её толщина составляет 5 мм. После того, как он просохнет, система должна поработать при более низкой температуре в 25 ºС. И только через месяц можно использовать водяной тёплый пол от отопления на полную мощность.

Вот таким образом делают полы в частном доме. Люди, которые уже пользуются их комфортностью и теплом, могут позволить себе в холодный зимний вечер ходить по полу босиком. А семьям, где есть дети, такой вид отопления точно придётся по душе. Малыши свободно могут находиться на полу и не болеть. А это является большим преимуществом.



profpoly.ru

Водяной теплый пол от отопления своими руками: монтаж, схемы подключения, видео

Предусмотреть напольный обогрев в процессе строительства частного дома – задача непростая, но вполне решаемая. Гораздо сложнее сделать водяной теплый пол от существующего отопления загородного коттеджа либо квартиры. Как своими руками правильно уложить и подключить греющие контуры в подобной ситуации, читайте в данной статье.

Планирование и выбор материалов

Чтобы успешно интегрировать теплые полы в действующую систему отопления, нужно предварительно решить несколько серьезных вопросов:

1. Получить разрешение на подключение к сети центрального отопления, если речь идет о квартире многоэтажного дома.
2. Выяснить, какую высоту можно выделить под «пирог» напольного обогрева, не поднимая порогов межкомнатных дверей.
3. Определить точки присоединения к существующей системе и рационально подобрать схему.
4. Подготовить стройматериалы, трубы и сантехническую арматуру.

Каждый пункт подготовительного плана предлагается рассмотреть отдельно.

Можно ли подключиться к системе центрального отопления

Просто взять и врезать греющие контуры в общие поквартирные стояки нельзя. Напольный обогрев отнимет ощутимую часть тепла у соседей, которые подадут жалобу в управляющую компанию, а вы схлопочете крупный штраф за несанкционированное вмешательство в работу сети.

Совет. Не подключайтесь к стоякам на собственный страх и риск. Попытайтесь оформить разрешение надлежащим образом. Если получите однозначный отказ, задумайтесь о подогреве электрическими теплыми полами.

Когда можно надеяться на положительное решение вопроса:

• в новостройке с индивидуальными вводами отопления от общего стояка, проходящего по техническим помещениям;
• в квартире первого этажа при верхней подаче теплоносителя либо отдельном подключении из подвала;
• в жилище последнего этажа при нижней разводке подающей магистрали.

При вертикальной разводке согласование может получить владелец верхней квартиры, когда теплоноситель подается снизу

Идея квартирного подключения базируется на том, что батареи вашей квартиры – последние по счету. Дополнительная нагрузка на стояк в виде отопительных контуров не повредит соседям. Правда, организация – поставщик тепловой энергии вправе потребовать монтаж индивидуального узла учета и разработку проектной документации. Жильцам остальных квартир получить разрешение проблематично.

Определяем толщину «пирога»

Основная проблема при устройстве водяного напольного обогрева в жилом доме – малое расстояние от основания пола (плит перекрытия) до низа дверного проема. Обычно эта высота равна толщине стяжки и составляет 6—10 см. Ситуация с деревянными полами аналогична – ширина лаг, куда укладываются доски покрытия, лежит в пределах 50—150 мм.

Важный момент. Перед тем как сделать теплый пол в обжитой квартире, существующую стяжку придется разбить до основания, а деревянный настил полностью разобрать. Иначе «пирог» не поместится, а поднимать пороги дверей или делать на входе ступеньку – решение неконструктивное.

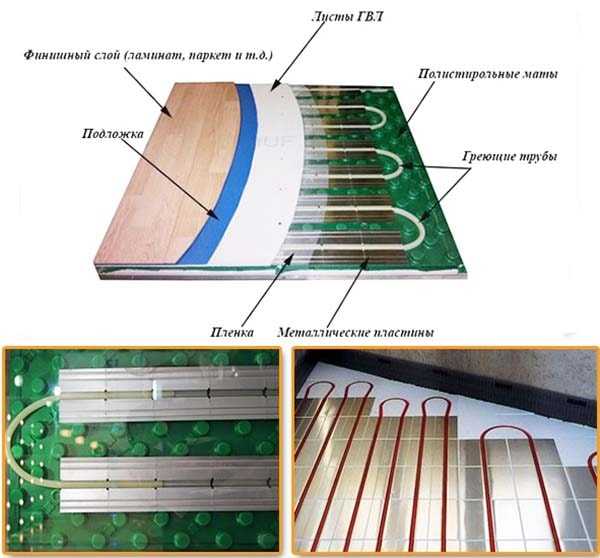

Существует всего 1 способ уместить греющие контуры в толщину 50 мм – применить настильную систему с металлическими пластинами – распределителями тепла, показанную на схеме. Состав «пирога» выйдет таким:

• слой плотного полимерного утеплителя 30 мм;

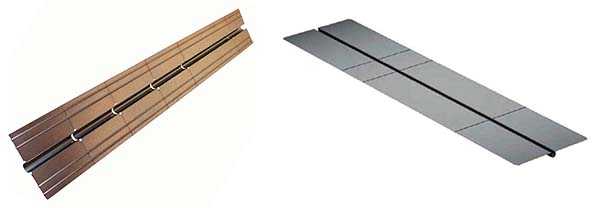

• металлические пластины с канавками;
• греющие трубы Ø16 мм;
• тонкое напольное покрытие – ламинат или кафельная плитка, если речь идет о ванной комнате.

Справка. Для укладки теплораспределительных пластин применяются специальные пенополистирольные маты с бобышками либо готовые модули из дерева.

Из-за высокой цены подобных систем мастера нередко предлагают установить пластины между досок 2—2,5 см толщиной, уложенных на слой вспененного полиэтилена 8—10 мм (Пенофола). Мы не рекомендуем реализовывать такие решения – малый теплоизоляционный слой пропустит львиную долю тепла к соседям снизу или в подвал частного дома.

При высоте порогов 10 см устраиваются монолитные теплые полы со стяжкой. В основание закладываются полистирольные плиты 30—40 мм толщиной, остальные 6—7 см остаются под стяжку и чистовое покрытие.

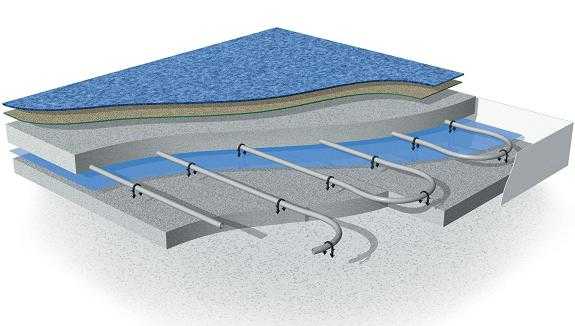

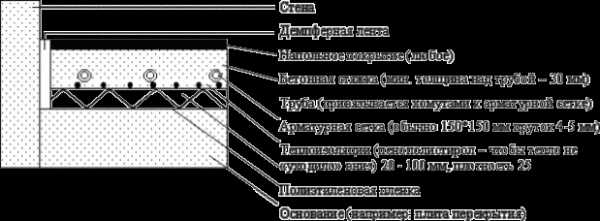

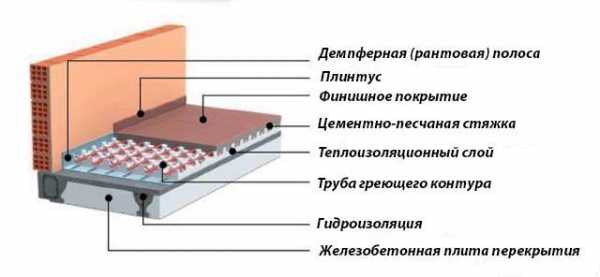

Схема «пирога» теплых полов со стяжкой

Схемы подключения греющих контуров

Один из важнейших вопросов, который необходимо решить до начала работ, — как подключить водяной теплый пол к существующей системе отопления. Мы предлагаем следующие варианты:

1. В квартире с индивидуальным тепловым вводом – по классической схеме со смесительным узлом, установленным в прихожей. Шкаф с коллектором аккуратно заделывается внутрь стены.
2. В частном доме желательно подключаться напрямую от газового или другого котла, используя распределительную гребенку и узел смешивания.
3. В квартирах с двухтрубными стояками контур каждой комнаты присоединяйте прямо к сети возле радиаторов отопления. Регулирование температуры производится термоголовками типа RTL.
4. В многоквартирных домах с однотрубными стояками не обойтись без монтажа смесительных узлов с циркуляционным насосом.

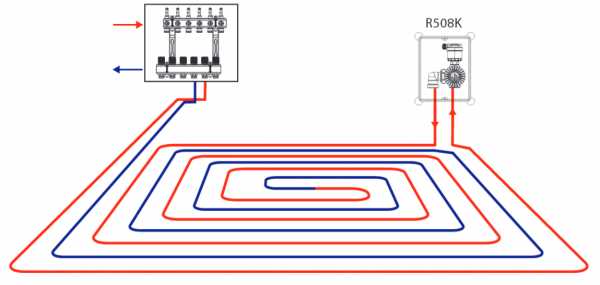

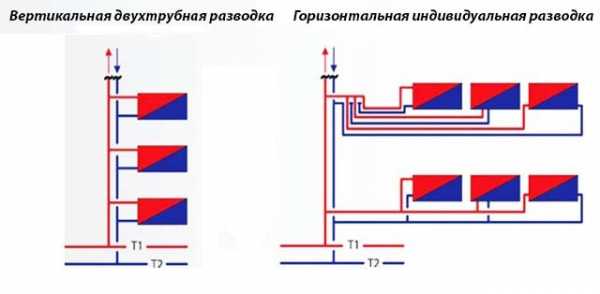

Схема подключения при поквартирной раздаче тепла

Примечание. Присоединение теплых полов к отопительным магистралям без насоса и узла смешивания можно реализовать практически в любой двухтрубной системе. Как это правильно делается, читайте ниже.

Теплоноситель, приходящий от котла либо из сети централизованного теплоснабжения, имеет температуру 50—90 °С, что неприемлемо для теплых полов. Температурный график нагревательного контура лежит в пределах 35—45 °С, максимум – 55 °С (если трубы замоноличены в стяжке).

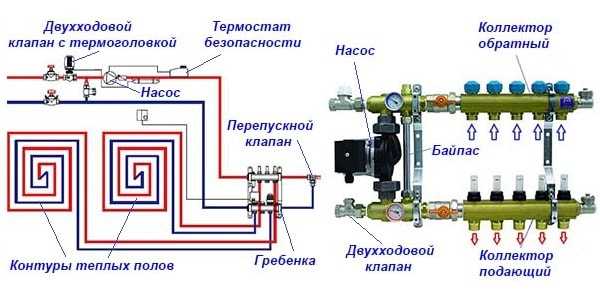

Схема присоединения теплых полов к котлу через двухходовой клапан

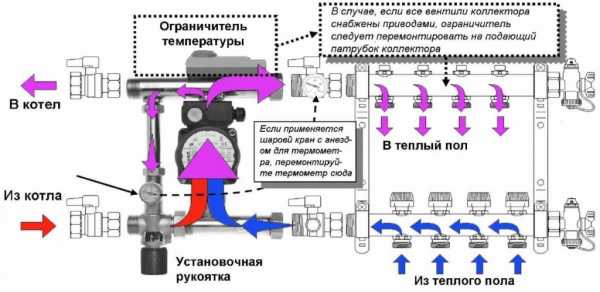

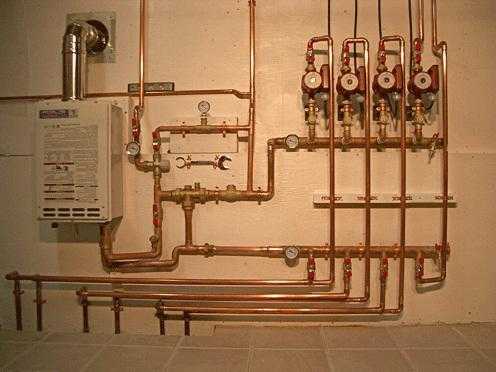

Чтобы приготовить воду требуемой температуры, используются смесительные узлы с двух— или трехходовым клапаном и циркуляционным насосом, перекачивающим теплоноситель по контурам. В централизованных системах отопления лучше применять схему с двухходовым клапаном, в индивидуальных – с трехходовым.

Справка. Качество теплоносителя в сетях центрального отопления слишком низкое – вода насыщена ржавчиной и прочими примесями. Чем проще и надежнее подобрать оборудование, тем дольше оно прослужит без проблем.

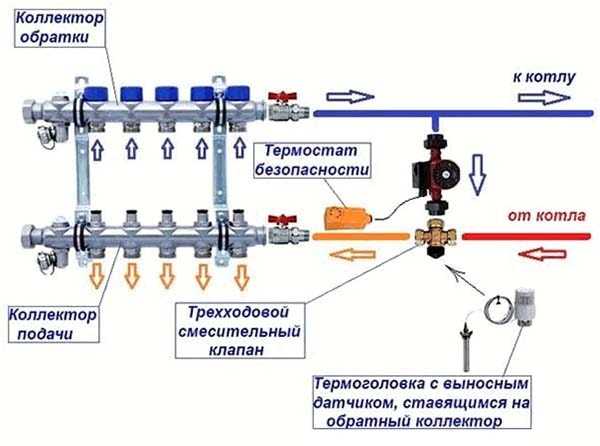

Схема подключения напольного отопления к котлу через трехходовой клапан

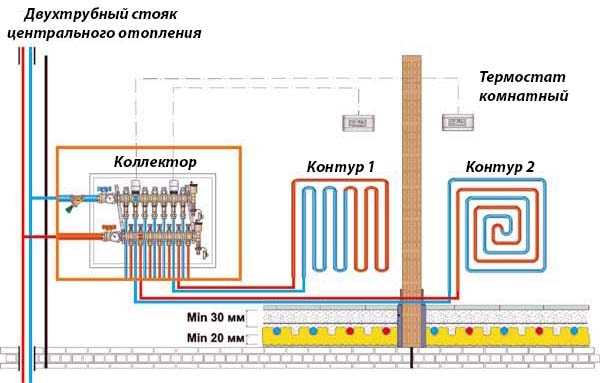

Отдельное подключение контуров к двухтрубным магистралям производится через термоголовки типа RTL, ограничивающие обратный поток теплоносителя, когда температура воды на выходе превышает установленное значение. Смесительные узлы, коллекторы и циркуляционные насосы не применяются.

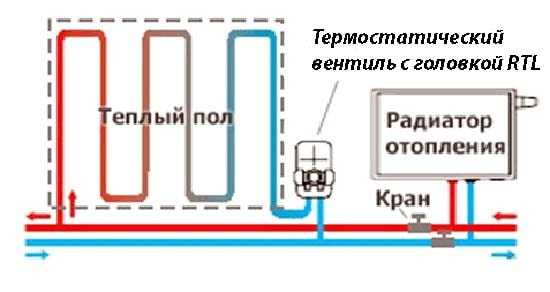

Схема подключения ветвей без дополнительного насоса

Для присоединения теплого пола достаточно купить готовый блок с термостатическим краном и головкой RTL, помещенной внутрь аккуратной пластиковой коробки. Подобные изделия предлагает известный бренд Oventrop, название – RTL Unibox.

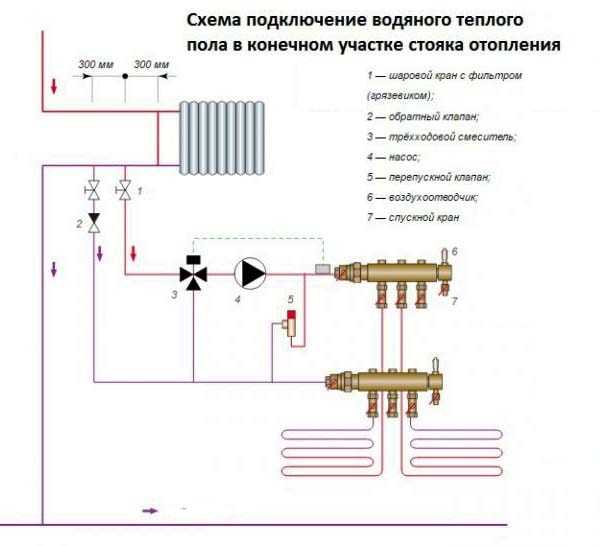

Схема подсоединения к однотрубной вертикальной системе

Доступно о различных вариантах подключения напольного обогрева к существующей системе расскажет эксперт в своем видео:

Подбираем стройматериалы и комплектующие

Когда вы правильно выбрали схему подсоединения, рассчитать нужное количество материалов довольно просто. Надо узнать площадь кухни, спальни и остальных помещений, где планируется монтировать теплые полы. Плюс подобрать схему укладки и расстояние между трубами.

По закупке материалов дадим следующие рекомендации:

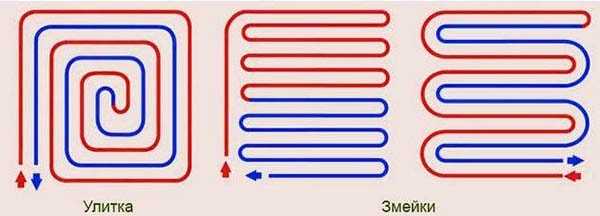

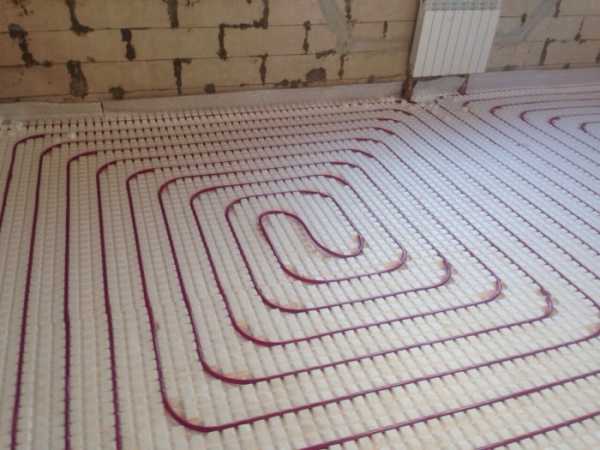

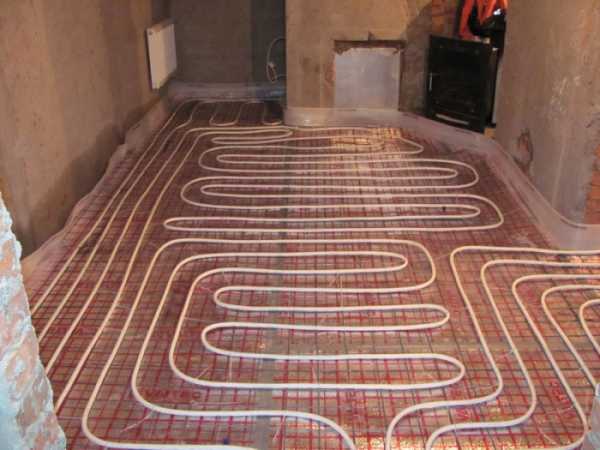

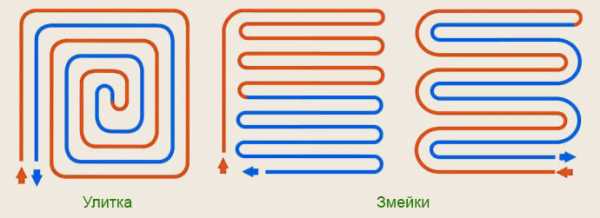

1. Трубопроводы греющих контуров раскладываются в виде улитки либо змейки. Принципиальной разницы нет, но при выполнении работ своими руками проще провести трубы змейкой.
2. Чтобы не определять шаг укладки сложным расчетом, возьмите среднее значение из диапазона 10—15 см.

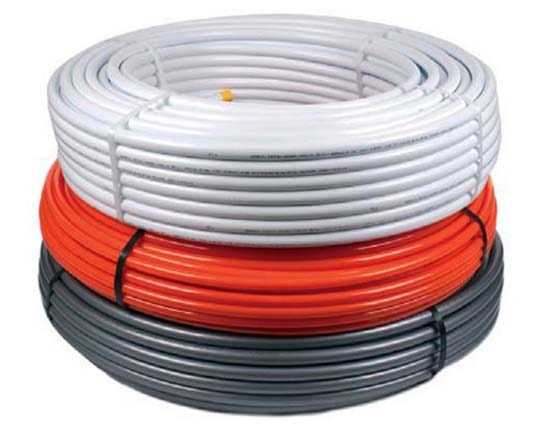

3. Оптимальный вариант трубы для теплого пола – металлопластик либо сшитый полиэтилен с диаметром условного прохода DN10 мм (наружный – 16 х 2 мм). Не берите материалы неизвестных фирм, чьи изделия могут не отвечать требованиям качества.
4. Утеплитель – пенопласт плотностью не ниже 35 кг/м³ или экструдированный пенополистирол 40 кг/м³ и выше. В качестве гидроизоляции допускается применить фольгированный «Пенофол» толщиной 5 мм, он послужит дополнительной теплоизоляцией.

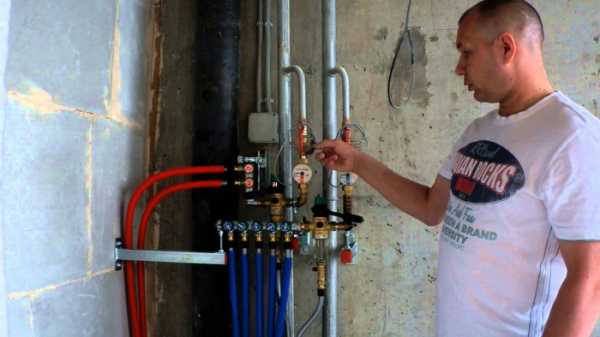

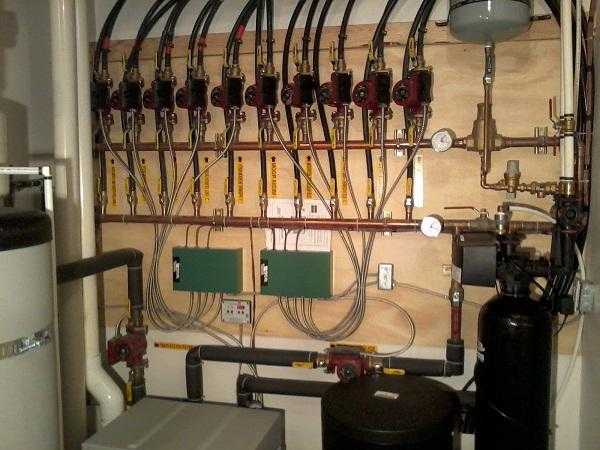

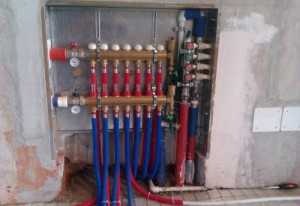

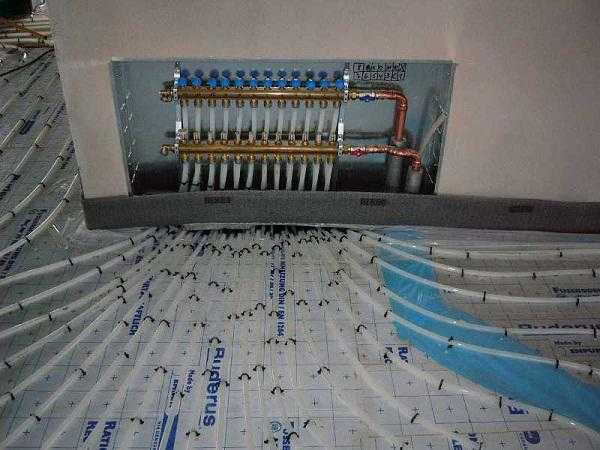

5. Распределительный коллектор лучше покупать с расходомерами (ротаметрами). Байпас с перепускным клапаном в случае с централизованным отоплением обязателен.
6. Смесительный узел дешевле собрать самому из отдельных комплектующих, нежели приобретать в готовом виде.

Также при устройстве теплых полов используются расходные материалы – демпферная лента (клеится по периметру комнаты), клипсы для крепления труб и гидроизоляционная пленка, закладываемая под утеплитель. На стяжку идет готовая строительная смесь, чей расход указан на упаковке.

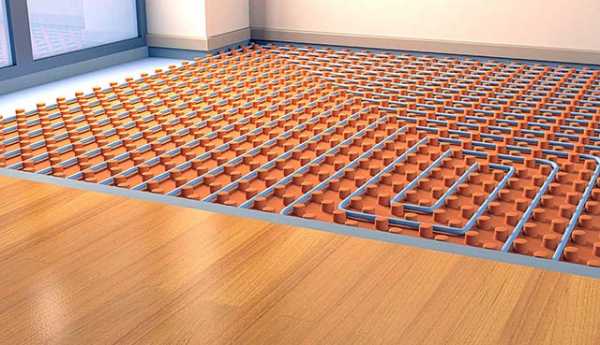

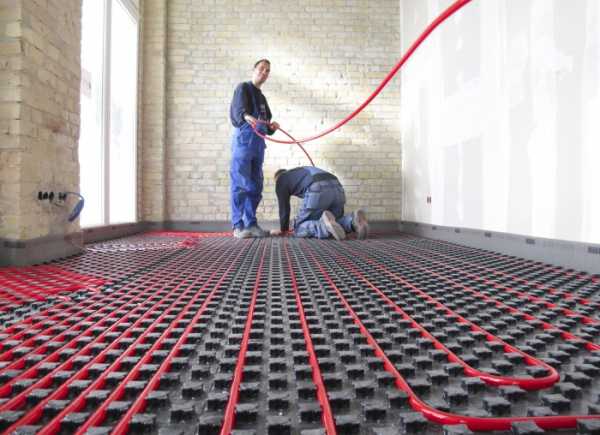

Для греющих контуров «сухого» типа придется купить полистирольные плиты с бобышками и теплораспределяющие пластины (лучше из алюминия). Модульные комплекты из дерева обойдутся дороже. Бюджетный вариант – провести трубы между обычными досками толщиной 20 мм, уложенными на утеплитель своими руками.

Совет. Если перепад высот между основанием и дверными проемами составляет 10—20 см (например, на балконе, лоджии), наращивайте толщину «пирога» за счет утеплителя. То есть, берите теплоизоляционные плиты не 30, а 50 или 100 мм. Результат – повышение энергоэффективности помещений и экономия тепла.

Технология монтажа монолитного теплого пола

После демонтажа половых конструкций – стяжки или деревянных лаг – основание следует очистить и выровнять под укладку теплоизоляционных плит. Трещины в перекрытии и по углам заполните раствором, бугры и наплывы сбейте. Вынесите мусор и максимально уберите пыль (в идеале – специальным строительным пылесосом).

Пошагово технология устройства теплых полов в жилой квартире выглядит так:

1. Железобетонное основание покройте глубокопроникающей грунтовкой с целью обеспыливания. Землю под первым этажом частного дома следует утрамбовать и выполнить бетонную подготовку толщиной 4—5 см.
2. Расстелите полотна гидроизоляционной пленки с нахлестом 10 см, проклеивая стыки скотчем. Минимальный напуск на стены считается так: толщина утеплителя + высота будущей стяжки.
3. Уложите термоизоляционные плиты и оклейте стены по периметру комнаты демпферной рантовой лентой на высоту стяжки.
4. Выполните греющие контуры из труб согласно выбранной схеме раскладки. Закрепите их пластиковыми фиксаторами к утеплителю с шагом 30—40 см. Второй вариант – фиксировать трубы одноразовыми хомутиками к кладочной сетке.
5. Присоедините подводки к коллектору либо к термостатическому вентилю с головкой RTL, но к существующему отоплению не подключайтесь. Закачайте в контур воду для проверки герметичности системы.

Примечание. Вместо гидроизоляционной пленки допускается использовать «Пенофол» толщиной 4—5 мм, укладывая его фольгой кверху. Полотна размещаются без нахлеста и проклеиваются алюминиевым скотчем.

При использовании регулирования с помощью термоголовок RTL длина трубопровода в контуре не должна превышать 60 м, иначе комната прогреется неравномерно. Испытание на герметичность проведите рабочим давлением 3 Бар в загородном доме и 6—7 Бар в квартире с централизованным теплоснабжением. Выдержите указанное давление в течение 24 часов.

Убедившись в герметичности соединений, переходите к заливке стяжки, не опорожняя контуров. Минимальная толщина цементно-песчаного монолита – 5 см, максимальная – 10 см. Чтобы в процессе приготовления раствора не ошибиться в пропорциях, рекомендуется работать с готовой сухой смесью для заливки полов, содержащей пластификатор.

Как правильно забетонировать полы в гараже, читайте в подробной инструкции.

Дальнейшие работы по подключению теплых полов к существующей отопительной сети ведутся спустя 20—28 дней (точный период застывания указан на мешках строительной смеси). Контуры присоединяются согласно выбранной схеме, после чего настилается финишное покрытие. Наглядно технология монтажа напольного обогрева показана в видеоролике.

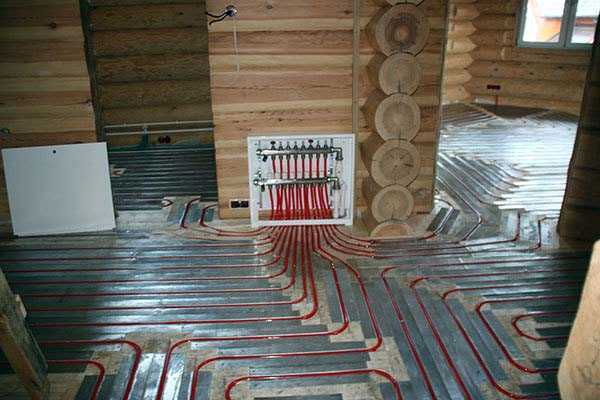

Устройство напольного отопления без стяжки

С помощью деревянной модульной системы или матов, оснащенных бобышками, сделать теплые полы несложно. Отличие от предыдущей технологии – отсутствие цементной стяжки и укладка финишного покрытия прямо на утеплитель либо доски.

Существует более простой и дешевый способ вместить водяные контуры на перепаде высот 5 см:

1. Уложите поверх гидроизоляции плиты экструзионного пенополистирола толщиной 50 мм, имеющие боковые соединительные замки.
2. Разметьте на утеплителе трассы прокладки труб и вырежьте под них пазы термоножом или острым инструментом.
3. Установите в канавки металлические пластины и проложите трубопроводы.
4. Настелите ламинат либо другое тонкое покрытие.

Остальные работы по испытаниям и подключению теплого пола к магистралям действующего отопления ведутся по технологии, описанной в предыдущем разделе.

Заключение

Прежде чем сделать напольный обогрев внутри обжитой квартиры с работающей системой отопления, убедитесь в технической возможности подключения и закладки труб в толщу полов. Если перепад высот между основанием и проемом двери не достигает 5 см, остается 2 варианта: поднимать пороги и дверные коробки или отказаться от затеи. Решение зависит от желания устроить теплый пол и бюджета, который вы готовы выделить на строительство.

qustu.com

Как сделать теплые полы в частном доме

Как сделать теплые полы в частном доме от отопления

При проектировании автономного отопления частного дома теплые полы выбирают по нескольким причинам:

• Использование теплых полов, как самостоятельного вида отопления, позволяет расширить возможности дизайна: отсутствие громоздких радиаторов позволит проектировать, например, высокие французские окна.
• Теплый пол является наиболее экономичным видом отопления. Экономия на отоплении при использовании теплого пола достигается за счет возможности отключения ненужных отопительных контуров в комнатах, которые не используются.

Материалы для устройства теплого пола

Для монтажа теплого пола понадобятся:

1. Пенополистирольные плиты для теплоизоляции пола.
2. Трубы водяного отопления в качестве теплоносителя.
3. Демпферная лента для предупреждения разрушений пола при линейных деформациях от нагревания.
4. Полиэтилен плотный для гидроизоляции основания.
5. Гофротруба.
6. Арматурная сетка для усиления стяжки и крепления труб отопления теплого пола.

Порядок выполнения работ

1. Подготовка основания. Старую стяжку демонтируют и делают новую стяжку толщиной 25 — 80 мм. Перепад высот не должен превышать 10 мм. Слой выше 30 мм лучше делать из бетона с мелкозернистым заполнителем. Если в основании грунт, то делается песчаная или керамзитовая подушка толщиной не менее 10 см (керамзит затем также покрывается песком). Слои для лучшей усадки смачиваются водой. На песчаном основании делается цементная стяжка.
2. Устройство гидроизоляции. На подготовленное основание внахлест 10 -15 см расстилают плотную полиэтиленовую пленку. Заход на стены гидроизоляции должен составлять не менее 10 см.
3. Крепление демпферной ленты. По периметру помещения снизу к стене крепится демпферная лента. Способ крепления зависит от выбранной ленты: «самоклейка», саморезы с широкой шляпкой, «жидкие гвозди» и т.д.;
4. Теплоизоляция. На полиэтиленовую пенку плотно укладывают листы утеплителя — пенополистирола.
5. Устройство арматурной сетки. На утеплитель укладывается арматурная сетка.
6. Укладка и крепление труб отопления. Трубы теплоносителя согласно выбранной схеме раскладки укладываются на арматурную сетку и крепятся к ней пластиковыми хомутами. Расстояние между хомутами 30- 40 см.
7. Подключение контура отопления. Места выход труб отопления из бетонной стяжки защищают гофрированной трубой или уголком. Контуры водяного пода подключают к водяному распределительному коллектору. На окончание трубы устанавливается разборный фитинг, а с коллектором труба соединяется накидной гайкой.
8. Балансировка коллектора. Из-за неодинаковой длины контуров давление воды в системе водяного пола подбирается индивидуально. Для этого на коллекторе снимаются защитные колпачки и делается регулировка давления.
9. Проверка герметичности водяного пола. Герметичность пола проверяется перед заливкой бетонной стяжки. Испытания можно проводить водой или сжатым воздухом. Во время заливки пола контур должен оставаться под рабочим давлением.
10. Бетонирование теплого пола. Уложенной контур теплого пола закрывается бетонной или цементно-песчаной стяжкой толщиной не менее 50 мм. Бетонирование ведется с использованием маячных реек. Залитую поверхность следует закрыть полиэтиленовой пленкой и оставить на 12 часов. В помещении не допускаются сквозняки. В жарком помещении два раза в сутки поверхность стяжки нужно смачивать водой. На видео показана последовательность работ по заливке теплого пола: https://www.youtube.com/watch?v=MYPQOuBppnU

Схемы укладки контуров теплого пола

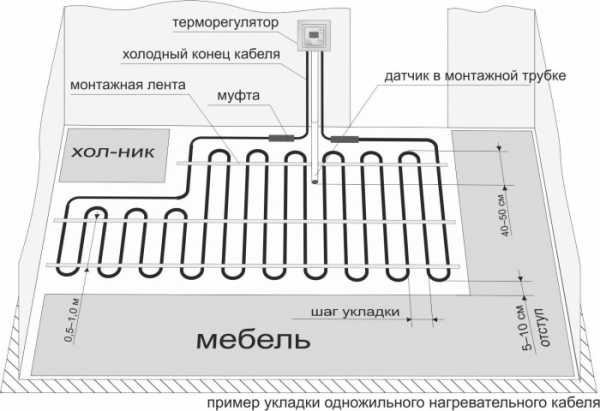

Как сделать теплые полы от электричества

Электрический (кабельный) пол может быть в виде:

• электрического кабеля;
• нагревательных матов, т.е. сетки с уложенным «змейкой» и закрепленным кабелем.

Рекомендую покупать электрические полы в виде нагревательных матов — это позволит значительно упростить монтаж.

Последовательность монтажа электрического теплого пола

1. Устройство основания. Удаление пыли и мусора с основания, выравнивание ровняющими смесями или устройство стяжки.
2. Устройство отражающей теплоизоляции. Укладка делается отражающий слоем вверх. Стыки проклеиваются скотчем.
3. Гидроизоляция. Укладка полиэтиленовой пленки с заходом на стены на толщину пола.
4. Крепление демпферной ленты. Лента крепится к стене по всему периметру помещения.
5. Испытания электрического теплого пола. Проверить кабель следует обязательно до монтажа.
6. Установка терморегулятора и датчика. Подробно производство работ можно посмотреть на видео монтажа электрического пола.
7. Укладка нагревательных матов. Маты крепят к утеплителю скотчем с нижней стороны. От стен до матов должно быть не менее 20 см, между матами 5 — 10 см. Монтаж кабеля делается с расстоянием между рядами 10- 15 см.
8. Устройство стяжки пола. Стяжка пола делается обычным способом высотой над кабелем не менее 3 см. Можно сделать наливной пол. Если планируется укладка плитки, то вместо стяжки используют плиточный клей. В этом случае тщательно проверяется горизонтальность поверхности.
9. При укладке на теплый пол паркета, ламината, ковролина на стяжку укладывают звукоизоляцию. Видео, в котором показана укладка электрического пола: https://www.youtube.com/watch?v=LNXQlA62VRU

Как сделать теплые полы под ламинат

Существует три разновидности электрического теплого пола: кабельный, инфракрасный и пленочный. Для устройства теплого пола под все виды ламината больше остальных подходит инфракрасный теплый пол. Это наиболее экологичный, безопасный и эффективный по теплоотдаче вид теплого пола.

Устройство пола под ламинат

1. Подготовительные работы. Из помещения убираются все старые трубы и радиаторы. Старое напольное покрытие демонтируется, делается выравнивание основания.
2. Устройство теплоизоляции. Выбранный вид теплоизоляции готовится по размеру помещения и укладывается металлизированной стороной наверх. Куски листов следует склеить скотчем.
3. Укладка пленки отопления. Пленка укладывается не по всей поверхности помещения. Расстояние от стен до края пленки 10 см. Нельзя укладывать пленку внахлест. Терморегулятор должен быть расположен рядом с проводкой и иметь максимальную площадь регуляции 15 квадратных метров. Подробно правила укладки термопленки показаны в видео: https://www.youtube.com/watch?v=_SOC6-qzcko
4. Укладка защитной полиэтиленовой пленки. Пленка укладывается для дополнительной защиты теплого пола.
5. Укладка ламината. Ламинат укладывается на полиэтиленовую пленку. При укладке следует быть особо осторожным, чтобы не повредить теплый пол.

Как сделать теплые полы в доме без отопления

Теплые полы, как единственный источник отопления, могут быть выбраны по следующим соображениям:

• Теплые полы позволяет высвободить полезную площадь, т.е. устроить отопления без использования радиаторов;
• Равномерное распределение тепла в помещении способствует уменьшению пыли в воздухе;
• Невысокая температура теплоносителя теплых полов (+25-45°С) позволяет значительно сэкономить тепло.

Определение типа отопления (водяное или электрическое) делается индивидуально, исходя их конкретных условий. Как правило, в загородных домах устраиваются водяные теплые полы. В устройстве они дороже электрических, но эксплуатировать их, особенно, при больших площадях, удобнее и дешевле.

На видео рассказывается о том, как определить, справится ли теплый пол с отоплением дома: https://www.youtube.com/watch?v=t_81cBNY41U

Как подключить теплый пол к системе отопления в частном доме

Нередко возникает проблема подключения вновь уложенных одного или нескольких контуров теплого пола к существующей системе отопления. Система отопления с собственным циркуляционным насосом может быть:

Подключение к двухтрубной отопительной системе

Наиболее простой и удобный способ подключения. Смонтированный контур теплого пола подключается к подающему и обратному трубопроводу двухтрубного радиаторного отопления. Соединение может быть через модуль подключения или с использованием двух обычных шаровых кранов.

Схема подключения к двухтрубной системе отопления

Подключение к однотрубной системе «Ленинградка»

Подача контура теплого пола при такой системе подключается после циркуляционного насоса, а обратка контура теплого пола подключается перед насосом. Регулировка температуры в помещении в этом случае может производиться при помощи модуля подключения или шаровыми кранами.

Подключение теплого пола к гравитационной системе

Такой вариант подключения предусматривает работу системы без циркуляционного насоса, т.е. под естественным уклоном. Подача контура в этом случае, например, подключается в начале комнаты, а обратка контура — в конце. Подключение теплого пола к гравитационным системам — дело очень трудоемкое. Обычно проблема решается принципиально: в систему врезается циркуляционный насос, и подключение делается по второму типу.

Необходимые условия подключения

Для подключения и эффективной работы теплого пола к радиаторной системе последняя должна иметь определенные возможности, а мощности подключаемого теплого пола должны быть иметь ограничения.

К условиям подключения и успешной работы теплого пола отнесем:

• трубы радиаторной системы отопления должны иметь диаметр 32 мм и более;
• общая длина контура теплого пола не должна быть более 50 м при двухтрубной системе;
• длина контура для «Ленинградки» не должна превышать 30 м, а, если она больше, то ее следует делить на равные части;
• трубу для контура рекомендуется использовать из металлопластика диаметром 16-18 мм, для гравитационной системы — 20 мм;
• при выборе труб для контура нужно учитывать температуру теплоносителя в радиаторной системе, которая составляет не менее 70 °С.

Выводы

Теплые полы — один из наиболее перспективных методов отопления частного дома. Для принятия окончательного решения по устройству теплых полов необходимо расчитать их необходимую тепловую мощность, воможности установленного котла и радиаторного отопления (при существующей отопительной системе). Выбор типа теплого пола (водяной или электрический) зависит от конкретных условий: размера комнат, мощности, необходимых условий подключения и т.д.

otlad.ru

Как сделать теплый пол от отопления

У такого вида отопления много преимуществ

Бетонное основание пола, отнюдь, не греет. Особенно хорошо это ощущается после ванной или же утром, когда приходится опускать с кровати разогретые ноги. Такая ситуация повторяется постоянно и заставляет искать способы обогрева нижней части квартиры. Особенно не дает покоя этот вопрос тем, у кого растут маленькие дети. Выход из ситуации найти просто. Нужно только спланировать, как от отопления сделать теплый пол. Многие же полностью меняют традиционную систему на скрытый обогрев основания.

Основное преимущество теплого пола

По сути, это одна из разновидностей полноценного отопления квартиры или частного дома. Ее особенность заключается в том, что обогревательные элементы располагают нетрадиционно. Нет привычных батарей под окнами и магистральных труб по периметру жилья. Все трассы скрыты под полом и нагревают его поверхность.

Такой вариант обогрева жилья обладает несомненным преимуществом перед привычными схемами. Так, нагреваясь возле батарей или радиаторов, воздух сразу устремляется вверх. Это объективные физические законы, согласно которым циркулируют воздушные массы с разными потенциалами температур. Тепло постоянно будет под потолком, а остывший воздух всегда опускается вниз, чтобы, нагревшись, снова подняться вверх.

Другими словами, большая часть тепловой энергии расходуется впустую, поскольку человек находится внизу. В домах с теплым полом несколько иная картина. Нагретые массы воздуха точно так же стремятся вверх. Но в отличие от традиционных отопительных систем их путь не проходит возле стен. Благодаря тому, что прогревается поверхность пола в комнате, тепло распределяется равномерно по всей жилой площади.

К тому же надо учитывать инфракрасное излучение (ИИ), которое исходит от элементов системы и тоже направлено вверх. Благодаря ИИ и естественной конвекции самая комфортная температура формируется на уровне 1,5-2 метра — в зоне, доступной взрослым людям. Кроме того, ступни человека всегда будут соприкасаться с теплой поверхностью основания, что только усиливает ощущение комфорта.

Система «теплый пол» полностью способна заменить собой стандартные радиаторные схемы и обеспечить достаточное количество тепловой энергии для проживания в помещении любой площади. Сегодня для проектирования и монтажа применяют два наработанных варианта реализации проектов — с использованием электричества и горячей воды. В первом случае укладывают специальные пленочные материалы, а во втором — полимерные трубы, по которым циркулирует горячий теплоноситель.

Устройство «теплого пола»

Если источником тепловой энергии будет горячая вода, то принцип организации системы довольно прост. Вместо батарей на стенах укладывают гибкую трубу, по которой будет циркулировать теплоноситель. В качестве источника тепловой энергии используется обычный котел отопления. Это прекрасный вариант для частного сектора, где предусмотрено место под котельную, и подведен газ.

Можно использовать и централизованное теплоснабжение (ЦТ). Однако это не так просто, поскольку требуются разрешительные документы и сложный расчет нагрузок — давление в магистралях ЦТ очень высокое. Как правило, в многоэтажных зданиях старой постройки реализовать подобный проект никто не разрешит. В большинстве новостроек подобные решения заложены еще на этапе проектирования. В них есть специальные стояки теплоснабжения, специально предназначенные для этих целей.

Нюансы монтажа

Экономный вариант автономного отопления

Первый вопрос коснется жителей многоэтажных домов. Ведь то, что для одних является полом, для других — потолок. И очень важно учитывать мнение своих соседей. Не исключено, что некоторым из них затея не понравится, поскольку потолок отделан материалами, которые плохо переносят повышение температуры. Нет проблем. На основание укладывают специальный теплоотражающий слой. Владельцам — экономия энергоносителей, жильцам снизу — никаких изменений условий проживания.

Второй нюанс связан с теплопроводностью материала. Расположенные поверх «теплого пола» строительные элементы и конструкции с плохой теплопроводностью могут свести на «нет» работу всей системы. Именно поэтому для отделки необходимо использовать только те фактуры, которые прекрасно проводят тепло.

Укладывать полимерные трубы необходимо в песчано-цементную стяжку. Причин для этого две:

1. Получается очень прочное основание, которое препятствует механическому повреждению магистралей.
2. Цементная стяжка — прекрасная среда для распространения тепла. Контактируя с горячей поверхностью труб, она становится огромной панелью, нагревающей воздух.

Другими словами, прочная поверхность к тому же значительно улучшает эффективность работы системы.

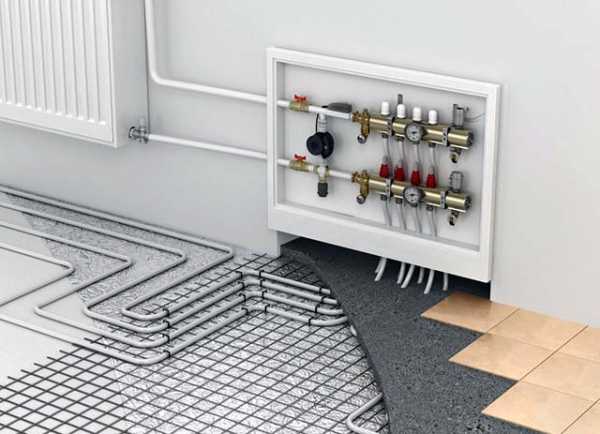

Коллекторная группа

После монтажа коллекторного контейнера в него заводят концы подающей и обратной магистралей

Планируя теплый пол как основное отопление жилья, следует уделить внимание обустройству подводящих линий. В центре каждого помещения необходимо выбрать место под шкаф для коллекторов. Это сравнительно небольшой контейнер с размерами 600*400*120 мм. Под него легко сделать место в стене при помощи перфоратора. Этот шкаф нужен для того, чтобы компактно поместить запорную арматуру и состыковать магистрали с подводящими тепло линиями.

После монтажа коллекторного контейнера в него заводят концы подающей и обратной магистралей. Первая труба необходима, чтобы обеспечить подачу горячего теплоносителя от котла к уложенным под полом полимерным трубопроводам. Вторая же, наоборот, предназначена для отвода остывшей воды и транспортировки ее обратно к отопительному прибору. Для непрерывной и беспроблемной циркуляции возле котла устанавливают насос.

На концах подающей и отводящей труб размещают запорную арматуру. Это недорогие шаровые краны для перекрытия подачи воды в непредвиденных ситуациях или же для преднамеренного отключения. К примеру, комнату не планируется использовать в зимнее время. Тогда можно сэкономить на энергоносителях, оставив только слабую циркуляцию, чтобы трубы не перемерзли.

К подающей трубе через кран подсоединяют коллектор — отрезок металлической трубы с несколькими боковыми выходами. Последние используют для подключения участков магистралей теплого пола. Другой конец трубы не нужен, и его необходимо заглушить. Все эти комплектующие в специализированных отделах реализуются наборами и по отдельности. Так что никаких проблем с приобретением того или иного элемента конструкции не возникнет.

Монтаж

Подготовка поверхности

Выравнивание основы

После уборки желательно оценить горизонтальность пола в помещении. Если перепад незначительный, то основание пригодно для монтажа. Если же разница составляет пару-тройку сантиметров, то необходимо выровнять основу. В противном случае стяжка получится разной толщины, что вызовет неравномерное прогревание пола.

Далее по всей площади укладывают гидроизоляционную пленку. Демпферную ленту клеят по периметру комнаты, и она будет компенсировать линейные колебания при изменении температуры основания. Главный этап подготовки — обустройство теплоизоляции, которая позволяет сэкономить до 20% тепловой энергии. В качестве утеплителя можно использовать минеральную вату, пенополистирол или техническую пробку.

Коэффициент теплопроводности наиболее распространенных материалов следующий:

• пенополистирол — до 0,042 Вт/кв.м
• вата минеральная – до 0,056 Вт/кв.м
• стекловата – до 0,042 Вт/кв.м

На практике чаще всего используют пенопласт, поскольку он не впитывает влагу и не «усаживается» с течением времени. Каких-либо требований относительно толщины слоя теплоизоляции нет. Все зависит от возможностей комнаты — один легко можно поднять на 10 см, а для другого еле-еле хватает запаса пространства, чтобы нормально уложить тепломагистрали.

Монтаж труб

Монтаж теплого пола с помощью полимерных труб

Крепить теплотрассы можно несколькими способами. К примеру, на теплоизоляционный слой укладывают арматурную сетку, а уже к ней прикручивают трубы. Этот вариант выгоден еще и тем, что сама по себе сетка станет армирующим слоем в будущей заливке. Фиксируют магистрали примерно через каждый метр. Хотя это очень условный параметр и полностью зависит от того, насколько хорошо материал будет прилегать к основанию.

Не надо забывать, что температура трубы будет изменяться, поэтому ее положение не останется статичным. Отсюда несколько нюансов:

1. Не стоит слишком жестко фиксировать трубу к основанию. Лучше, когда напряжение, связанное с линейным расширением, возникает по всей длине, а не в одном конкретном месте.
2. Общая длина одного контура не должна превышать 90 метров. Иначе внутреннее напряжение будет слишком большим. Оптимально, когда одна секция достигает 60 метров длины.
3. Длина нескольких контуров в одном помещении должна быть приблизительно одинаковой.

Варианты укладки труб

Схем укладки труб существует несколько

Схемы расположения магистралей разработаны с учетом компенсации потерь тепла, поскольку теплоноситель с расстоянием теряет свою температуру. Чтобы пол прогревался равномерно, недостаточно просто уложить трубу. Нужно придерживаться определенной схемы:

• Змейка. Трубу укладывают подобно движению змеи. Этот вариант подходит для комнат маленького размера, а монтаж начинают от окон.
• Спираль. В этом случае подающая и возвращающая часть трубы располагаются рядом. Благодаря этому нагревание пола происходит равномерно по всей комнате. Вариант подходит для больших помещений.

Расстояние между трубами может быть порядка 10-35 см, а минимальное расстояние от стены — 7 см. Оптимальным считается диаметр пластиковой трубы около 20 мм. Используется, как правило, пропилен или металлопластик.

Конечным этапом строительства является обустройство стяжки. Смесь можно подготовить самостоятельно или же купить готовый самовыравнивающийся состав — все зависит от финансовых возможностей владельцев жилья. Важно лишь, чтобы толщина слоя не была меньше 5 см. В противном случае расстановка мебели и предметов интерьера в такой комнате может повлечь разрушение цементного слоя.

Не смотря на кажущиеся сложности выполнения работ, обустроить «теплый пол» стремятся все больше владельцев домов и квартир. Такой способ обеспечения теплом практичен и экономически обоснован. Затраты довольно скоро вернутся в виде экономии средств на приобретение энергоносителей.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

Как сделать теплый пол от отопления? Теплый пол водяной. Монтаж теплого пола :: SYL.ru

В отличие от привычного радиаторного отопления, водяное стало входить в моду сравнительно недавно. Эта система предназначена для нагрева пола как в частном доме, так и в квартире. Ее используют одновременно и в роли излучателя, и теплоаккумулятора. Она способна равномерно распределять всю вырабатываемую тепловую энергию, а также существенно экономить на ней. Многие уже сейчас задумываются, как сделать теплый пол от отопления.

Советы по применению

Прежде всего необходимо разобраться, где можно устанавливать половое отопление. Чаще всего его монтируют в загородных домах, что обусловлено двумя основными причинами. И первая из них – в квартирах, которые подсоединены к системам центрального отопления, обычно запрещена установка теплых полов. Объясняется это тем, что существует угроза повышения гидравлического сопротивления.

Вторая причина – если подключится к централизованной системе отопления, то вода, пройдя по всем трубам теплого пола, вернется в общий стояк уже практически холодной.

Учитывая эти нюансы, в квартирах лучше всего применять электрический подогрев пола, а в загородных домах — наоборот, водяной. Кроме того, специалисты рекомендуют использовать последний только в утепленных зданиях или помещениях.

Теплый пол в квартире

Многие специалисты не советуют делать водяные полы в многоэтажных домах. Но все же некоторые из них говорят, что существует исключение из правил.

Как сделать теплый пол от отопления в квартире без ущерба для соседей? Нет ничего проще, но это касается только жилья на первом (при верхней разводке) или последнем этаже (при нижней разводке горячей воды). Дело в том, что в этих квартирах вода переходит на обратку и она вполне пригодна для обогрева пола, при этом тепло в других квартирах не убывает.

Есть еще одна схема отопления с теплыми полами, не ущемляющая интересы других пользователей. Ее можно применить в совмещенном санузле или в ванной комнате. Но в этом случае ни о какой регулировке температуры не может быть и речи. Она напрямую зависит только от воды в сети центрального отопления, и если последняя будет чересчур горячей, то и полы будут прогреваться соответственно.

Преимущества

Применение полового отопления в квартирах и особенно в частных домах имеет много преимуществ по сравнению с обычным радиаторным. Первое из них и, пожалуй, самое главное – это максимально комфортный климат в доме. Равномерное прогревание воздуха в помещении через всю поверхность пола практически полностью исключает риск появления простудных заболеваний. Тепло, исходящее от нее, не дает переохлаждаться ногам.

Теплый пол водяной дает возможность расширить пространство помещения за счет удаления радиаторов из-под окон. Эта система полностью скрыта под настилом, не занимает места, а также позволяет сделать окна во всю стену.

Она может существенно снизить эксплуатационные затраты, так как уменьшение температуры на 2 или 3 градуса не повлечет за собой какого-либо физического дискомфорта. Кроме того, система отопления «теплый пол» равномерно прогревает все помещение, не создавая при этом охлажденных или перегретых зон.

Следующим преимуществом является отсутствие так называемых конвекционных потоков. Радиаторная система отопления действует таким образом – нагревается воздух, который поднимается и остается под потолком, а когда остывает у противоположной стены, то опускается к полу. Так происходит постоянный воздушный круговорот, поднимающий и переносящий много мелкой пыли.

Нужно отметить, что теплый пол водяной является чрезвычайно надежной и безопасной системой с точки зрения эксплуатации. Достаточно простая конструкция и хорошо отработанная технология создания и монтажа позволяет служить ему верой и правдой сроком не менее 50 лет, и это без дополнительного эксплуатационного обслуживания.

Выполнение проекта

Теплые полы, где источником обогрева является вода, считаются низкотемпературным отопительным устройством. Максимальный нагрев жидкости в такой системе — не более 55 ⁰С. А если учесть, что водяные трубы находятся не только под слоем бетонного раствора, а и отделочного материала, то на поверхности пола будет всего лишь 35 ⁰С. Этой температуры вполне достаточно, чтобы чувствовать себя комфортно. А вот при более высоких показателях начнут возникать неприятные ощущения при прикосновении кожи ступней к слишком горячему покрытию.

Водяные полы с подогревом – это всегда удобно и комфортно. Особенно если не требуется устанавливать водонагревательный котел. В частных домах и квартирах с уже имеющимися радиаторами можно сделать теплый пол от центрального отопления. Для этого необходимо выполнить ряд условий.

В любом случае система отопления должна быть укомплектована циркуляционным насосом. Если его все же нет, то лучше всего приобрести и установить его, чем делать гравитационную конструкцию с определенным уклоном поверхности пола. Система может быть двух видов: однотрубной или двухтрубной. В первом случае подающую трубу подключают после циркуляционного насоса, а обратную – перед насосом.

Кроме того, необходимо выполнить расчет длины контуров. Для однотрубного вида он не должен превышать 30 м, а для двухтрубного – 50 м. Бывает так, что контур оказался длиннее, тогда его делят на несколько частей и укладывают параллельно или в разных зонах.

Необходимые элементы

Системы отопления, где предусмотрено подключение теплого пола к котлу, должны состоять из нескольких основных элементов:

● металлополимерные или полимерные трубы;

● циркуляционный насос;

● теплоизоляционные материалы;

● котел отопительный;

● крепеж, коллекторы и фитинги;

● регулирующая арматура и запорные шаровые клапаны.

Такую отопительную систему можно не только смонтировать самостоятельно, но и сделать предварительные расчеты. Если же основным источником тепла будет исключительно водяной пол, тогда проект лучше заказать у специалистов.

Разновидности

Водяное отопление, которое устанавливают на плоскости, может быть бетонным и настильным. Первый вид предусматривает монтаж теплого пола с применением бетонной стяжки, а второй – без нее. Настильные необходимо укладывать на специальные пластины из алюминия, предварительно покрытые полистирольной прокладкой, или на деревянный пол, а также на заранее установленные лаги. Но все же более распространенной и популярной считается бетонная стяжка.

Подсоединение

Самая простая схема подключения теплого пола должна выглядеть так: первый коллектор объединяет трубопроводы подачи воды, а второй, в свою очередь, обратный ход. Они же подключаются к трубам с самим теплоносителем. Этот вариант имеет один существенный недостаток – температуру воды, идущей от котла, регулировать просто невозможно.

Максимум, что можно сделать, так это перекрыть запорную арматуру, но это не решает самой проблемы. Известно, что некоторые напольные декоративные покрытия портятся, если их нагреть до более чем 30 ⁰С. Поэтому регулировку температуры желательно все же предусмотреть.

Для того чтобы схема подключения теплого пола была полноценной, необходимо добавить несколько дополнительных элементов, таких как трехходовой смеситель или насосно-смесительный узел, циркулярный насос, воздухоотвод и кран для слива.

Кроме того, вместо запорных вентилей лучше установить термостатические смесители. Благодаря изменению размера стержня с парафином, он позволяет пропускной способности крана функционировать без резких перепадов.

Наличие в схеме насосно-смесительного узла также необходимо. Он добавляет в подачу охлажденную воду, когда нужно снизить ее общую температуру, чтобы она не превысила допустимых норм.

Стоит обратить особое внимание на установку смесительного насоса. Он должен находиться между подводящим трубопроводом и коллектором подачи. К его третьему выходу подключают вывод жидкости из отдающего коллектора. Это дает возможность насосу отбирать часть охлажденной воды и добавлять ее в подачу.

Порядок монтажа

Прежде чем приступить к работам по установке системы, нужно знать последовательность того, как сделать теплый пол от отопления по всем существующим правилам.

Порядок монтажа состоит из нескольких основных этапов:

● установление коллекторной группы;

● выравнивание поверхности пола и его предварительная подготовка;

● укладывание трубопроводов будущей системы отопления;

● регулирование температуры.

Коллекторная группа

Работы по монтажу полового водяного отопления начинают с установки коллекторного шкафа, который должен располагаться на одинаковом расстоянии от конечных потребителей. Например, если теплый пол будет располагаться на территории двух помещений, то и короб нужно разместить посередине между ними.

Для того чтобы коллекторный шкаф не портил интерьер комнаты, его прячут внутрь стены. Во время подготовительных мероприятий делают специальную нишу с помощью болгарки или перфоратора. Ее размер должен быть немного больше, чем габариты шкафа, а поместить ее следует у самого пола.

Вспомогательная система водяного пола состоит из определенного количества трубопроводов. Они стыкуются в коллекторном шкафу и тянутся из главной системы отопления. В коробе должны обязательно находиться как запорный, так и регулировочный клапаны.

После установки коллекторного шкафа в него заводятся подающий и обратный трубопроводы. По первому идет горячая вода из центральной системы, а по второму – возвращается уже охлажденная. На концах этих трубопроводов устанавливают запорную арматуру в виде вентилей или шаровых кранов, которыми в нужное время можно будет отключить подачу воды. Переходом между ними служит специальный компрессионный фитинг.

Все составляющие элементы коллекторного шкафа присоединяются к рейке с отводящими патрубками, к которым тянутся образующие контур трубопроводы. Как видно на фото, схема подключения теплого пола достаточно проста, поэтому ее можно осуществить и без помощи специалиста.

Предварительная подготовка пола

Прежде всего необходимо проверить горизонтальную плоскость, на которой будет располагаться система отопления. Теплый пол водяной укладывается только на заранее подготовленную и выровненную поверхность. И этим этапом работ не стоит пренебрегать. От одинакового слоя стяжки по всей поверхности пола напрямую зависит и равномерность прогрева.

После выравнивания приступают к укладке гидроизоляционного слоя. Затем на стены по периметру помещения приклеивают специальную демпферную ленту, которая может компенсировать линейные расширения стяжки или теплого пола. Излишки ее обрезают.

Монтируется отопление «теплый пол (водяной)» только с использованием теплоизолирующих матов, изготавливаемых из таких материалов, как газобетон, велотерм, техническая пробка, минеральная вата или пенополистирол. Они предотвращают потерю тепла.

Монтаж

На этом этапе занимаются закреплением трубопроводов теплового контура. Самым популярным способом является укладка и крепление труб к специальной кладочной сетке, выполненной из металла и уложенной на утеплитель. Фиксируют на ней трубопровод при помощи вязальной проволоки.

В том случае, если тепловой контур превышает длину в 70 м, тогда делают второй. Трубопровод всегда проводят по такому принципу – от более холодных (окна и дверные проемы) к наиболее теплым зонам.

Проверка

Гидравлические испытания уже уложенных труб проводят только перед тем, как начнут заливать их цементно-песчаным раствором. Они считаются удачными, если не появятся течи в трубопроводе при давлении воды в 6 атмосфер. Время, которое необходимо для полного высыхания забетонированного пола — не менее 10 дней. Только при соблюдении всех условий монтажа водяное отопление будет максимально эффективным, надежным и долговечным.

Регулировка

Температуру водяного отопления пола можно регулировать двумя способами: ручным и автоматическим. Первый осуществляют с помощью шарового клапана, а второй – электроприводами. Надо сказать, что наиболее эффективной при водяном отоплении является именно автоматическая регулировка.

При постройке нового дома неизбежно возникает вопрос о том, какой же вид отопления выбрать. Учитывая все плюсы и минусы различных видов обогрева помещений, можно прийти к единственно правильному решению, что лучшей системы, чем водяные теплые полы просто не найти. Кроме того, ее можно подсоединить практически к любому источнику тепла, использующему различные энергоносители. А так как сделать теплый пол от отопления совсем несложно и самому, можно еще и сэкономить приличную сумму денег.

www.syl.ru

система и способы устройства тёплого пола от центрального отопления в квартире своими руками

Напольное водяное отопление, в отличие от привычного большинству обывателей радиаторного, появилось сравнительно недавно.

Данная система предназначена для нагрева пола в квартире либо доме, используя его в роли теплоаккумулятора и теплоизлучателя одновременно. Половое отопление позволяет равномерно распределять тепловую энергию и добиваться ее существенной экономии (до 30%).

Среди несомненных преимуществ водяного отопления можно выделить не только экономичность, создание комфортной температуры и более эффективное использование жилого пространства (за счет отсутствия традиционных радиаторов), но и возможность монтажа своими руками.

Данная статья целиком посвящена описанию принципов работы и последовательности монтажа водяного отопления.

Устройство теплых водяных полов

Половое отопление позволяет равномерно распределять тепловую энергию и добиваться ее существенной экономии. Нажмите для увеличения.

Водяное отопление пола подразумевает использование в качестве основного источника тепловой энергии нагретого теплоносителя, производящего обогрев помещения благодаря прохождению по уложенным в полу трубам.

Теплые водяные полы наиболее часто можно встретить в загородных домах. Подобная ситуация сложилась благодаря ряду веских причин.

Во-первых, в квартире, присоединенной к системе центрального отопления, запрещается устраивать теплые полы из-за угрозы увеличения гидравлического сопротивления.

Во-вторых, не следует выполнять подключение и к трубопроводам системы горячего водоснабжения, так как вода после прохождения по системе теплого пола возвращается в общий стояк горячего водоснабжения уже охлажденной.

Таким образом, в городской квартире наиболее целесообразно использовать электрический теплый пол, а в загородном доме — водяной. Водяное отопление теплых полов следует использовать исключительно в утепленных зданиях и помещениях.

Предварительное проведение гидроизоляционных работ производить не обязательно (большинство производителей комплектующих не настаивают на проведении данной процедуры).

Разновидности водяных полов

Водяное отопление, монтируемое под полом,может иметь следующие разновидности:

1. Бетонное.
2. Настильное.

Первый вариант предусматривает укладку водяного пола при помощи бетонной стяжки, второй — без укладки стяжки.

Настильные полы могут укладываться на алюминиевые пластины через изготовленную из полистирола прокладку (полистирольная система) либо на деревянный черновой пол или лаги (деревянная система).

В данной статье мы подробно остановимся на последовательности монтажа бетонного водяного пола, так как именно он получил наибольшее распространение и популярность.

Типовой состав системы водяного отопления

Практически любая система отопления, имеющая в своем составе теплый пол (водяной), представлена следующими основными элементами:

1. Полимерные либо металлополимерные трубопроводы.
2. Теплоизоляционные материалы.
3. Циркуляционный насос.
4. Запорная арматура (шаровые клапаны) и регулирующая арматура (регулирующие клапаны).
5. Коллекторы, фитинги и крепеж.

Отопительная система, выполняющая вспомогательную функцию, может быть не только смонтирована своими руками, но и предусматривает проведение самостоятельного предварительного расчета.

Состав системы отопления. Нажмите для увеличения.

В случае, когда основным источником тепла является отопление, представленное исключительно одним водяным теплым полом, разработку проектного решения рекомендовано заказать у профильных специалистов.

Основные этапы монтажа бетонного водяного пола

Водяное отопление пола, производимое самостоятельно (своими руками), в обязательном порядке должно включать в себя последовательное выполнение следующих этапов и операций:

1. Установка коллекторной группы.
2. Предварительная подготовка поверхности пола.
3. Укладка трубопроводов системы отопления.
4. Регулировка температуры.

Рассмотрим основные вопросы, связанные с выполнением указанных выше работ.

Установка коллекторной группы

Работы по монтажу водяного пола необходимо начать с установки специального коллекторного шкафа, который следует расположить на равном удалении от конечных потребителей.

Так, если необходимо произвести монтаж теплых полов в двух комнатах, то коллекторный шкаф должен быть установлен посередине комнат.

Для достижения необходимого эстетического эффекта производится установка коллекторного шкафа внутрь стены.

Подготовительной операцией в данном случае является подготовка специальной ниши, осуществляемая при помощи перфоратора и «болгарки». Размеры данной ниши должны несколько превышать габаритные размеры шкафа, а располагать ее следует у поверхности пола.

Каково основное предназначение коллекторного шкафа?

Система (основная либо вспомогательная) водяного отопления пола включает в себя определенное количество трубопроводов, которые стыкуются именно внутри коллекторного шкафа, приходя из системы центрального отопления. Регулировочная и запорная арматура является непременным атрибутом коллекторных шкафов.

Устройство коллектора. Нажмите для увеличения.

После непосредственной установки коллекторного шкафа в него необходимо завести два основных трубопровода — подающий и обратный.

Подающий трубопровод служит для транспортировки теплоносителя из системы центрального водоснабжения. По обратному трубопроводу возвращается охлажденный теплоноситель.

На конечных участках подающего и обратного трубопроводов, расположенных в коллекторном шкафу, устанавливается запорная арматура (шаровые краны либо вентили).

Их основное предназначение — принудительное отключение подачи теплоносителя. Для присоединения запорной арматуры к подающему и обратному трубопроводу применяется переходной компрессионный фитинг.

Полученную систему, состоящую из подающего и обратного трубопровода, запорной арматуры и компрессионного вентиля, следует присоединить к коллекторной рейке, имеющей целый ряд отводящих патрубков.

Данные патрубки служат для присоединения образующих контур теплого пола трубопроводов. Отверстие, образованное на другой стороне трубопровода коллекторной гребенки, остается открытым.

Данное отверстие можно закрыть при помощи обыкновенной заглушки либо сливного ревизионного крана, предназначенного еще и для стравливания воздушных пузырьков в случае, когда система «завоздушена». Как видите, монтаж коллекторного шкафа вполне можно произвести своими руками.

Предварительная подготовка поверхности пола

Водяной пол, монтируемый непосредственно от системы центрального отопления, должен укладываться на предварительно подготовленную поверхность.

Подготовку поверхности следует начинать с уборки мусора и проверки поверхности на горизонтальность, осуществляемой при помощи двухметрового строительного уровня.

Проверкой на горизонтальность ни в коем случае не следует пренебрегать. Ее необходимо производить для того, чтобы защитный слой стяжки был одинаковым, а прогрев равномерным.

Приступать к выравниванию пола следует в том случае, если расположенные по углам высоты превышают один сантиметр. Далее производится укладка гидроизоляционного слоя (при необходимости) на выровненную ранее поверхность.

Стены следует проклеить по всему периметру специальной демпферной лентой, предназначенной для компенсации линейных расширений, которым подвержен теплый пол (стяжка пола). Торчащие остатки ленты после заливки пола необходимо обрезать.

Подготовка пола для монтажа отопления. Нажмите для увеличения.

Отопление, представляющее собой водяной теплый пол, обязательно включает в себя теплоизолирующие маты, предотвращающие потери тепла.

Половое отопление может быть устроено с использованием матов, изготовленных из следующих материалов:

1. Пенополистирол.
2. Минеральная вата.
3. Газобетон.
4. Техническая пробка.
5. Велотерм.

Теплоизоляционные маты, защищающие от тепловых потерь расположенный в ванной комнате либо туалете пол с самостоятельно установленным водяным отоплением, должны быть влагоустойчивыми.

Монтаж трубопроводов

Монтаж трубопроводов системы водяного отопления в загородном доме либо в квартире, как и выполнение всех прочих этапов, можно выполнить своими руками.

Основной момент данного этапа — закрепление трубопроводов будущего теплового контура, которые содержат в себе все отапливаемые помещения.

Один из наиболее популярных способов — крепление предварительно уложенной трубы к металлической кладочной сетке, уложенной непосредственно на утеплитель.

Фиксация трубопроводов, которые содержат в себе отапливаемые нагретым до нужной температуры теплоносителем водяные полы, и металлической сетки осуществляется вязальной проволокой.

Теплые полы могут включать в себя тепловой контур, максимально возможная длина которого не превышает 70 метров. В случае, когда в данное расстояние уложиться не представляется возможным, теплые полы должны иметь второй контур.

Процесс укладки труб для тёплого пола. Нажмите для увеличения.

Для монтажа двухконтурной системы следует применять коллекторную рейку с большим количеством отводов, общая длина трубопроводов одного контура не должна превышать длину трубопроводов другого.

Укладку трубопроводов необходимо производить от наиболее холодных зон по направлению к более теплым. К холодным зонам относятся оконные и дверные проемы.

При монтаже отопления своими руками следует выбирать трубы от наиболее надежного поставщика.

Гидравлические испытания уложенных трубопроводов необходимо произвести перед заливкой пола цементно-песчаным раствором.

Трубопроводы считаются выдержавшими испытание, если при давлении в 6 атмосфер не выявляются течи, не происходит падение давления. Время, необходимое для полного застывания цементно-песчаного раствора, должно составить не менее 10 дней.

Варианты укладки труб в тёплом полу. Нажмите для увеличения.

Лишь при соблюдении этих условий водяное отопление, смонтированное вами под полом, будет надежным, долговечным и эффективным.

Регулировка температуры

Половое отопление с использованием нагретой воды (водяное) предусматривает наличие двух способов регулировки температуры:

1. Ручное регулирование (при помощи запорной арматуры).
2. Автоматическое регулирование (при помощи электроприводов).

Теплые полы (в частности рассматриваемое нами водяное отопление) отличаются большей эффективностью при автоматическом регулировании.

Заключительные положения

Водяное отопление пола более рационально монтировать в доме, а не в квартире. Последний вариант имеет право на существование, но сопряжен с некоторыми проблемами.

И в первом, и во втором случае систему достаточно просто смонтировать своими руками, используя описанную выше последовательность действий и некоторые специфические нюансы.

Оцените статью: Поделитесь с друзьями!

ultra-term.ru
