Водяной теплый пол в бане, советы по монтажу своими руками

Содержимое:

1. Можно ли в бане делать водяной пол
2. Как правильно уложить «пирог» пола
3. Особенности укладки, частые ошибки
4. Чем закрыть пол в бане, каким покрытием
5. Что выбрать — водяной или электропол в бане

Традиционно в русской бане использовали деревянный пол. Настил из дерева хорошо сохраняет тепло и приятен на ощупь. Но что делать, если в парной и предбаннике решено залить бетонное основание? Как вариант, можно уложить водяной теплый пол в бане своими руками.

Можно ли в бане делать водяной пол?

Устройство тёплого водяного подогрева пола в бане не только целесообразное, но и необходимое решение. В отличие от инфракрасных и электрических полов, использование водяной системы отопления полностью безопасно.

Возможно уложить контур под плитку и получить теплое основание без дополнительных энергозатрат. Нагрев теплоносителя будет осуществляться от котла, стальной или кирпичной печки.

Какие преимущества этого решения существуют?

1. Контур монтируется внутрь стяжки, не уменьшает полезную площадь.

2. Высокая теплоотдача при сравнительно небольших расходах энергоносителя.

3. Равномерный прогрев помещения, отсутствие холодных зон.

4. Возможность отопления сразу нескольких помещений от одного котла или печки.

5. Возможность отключения системы отопления в летнее время.


Еще одно несомненное преимущество, это возможность уложить тёплые водяные системы подогрева полов в бане своими руками. Хотя процесс монтажа трудоемок, но полученный результат полностью оправдает все ожидания.

Как правильно уложить «пирог» пола

Чтобы смонтировать жидкостный пол в бане самому, без необходимости уменьшения высоты потолков, следует предусмотреть монтаж системы отопления еще на ранних этапах строительства, а именно при заливке фундамента в будущем здании.

Работы по укладке проходят следующим образом:

1. Подготавливается основание для работ. Предварительно делается выборка грунта в месте заливки стяжки. Осуществляется подсыпка песка. Грунт трамбуется. Сверху укладывается полиэтиленовая пленка или рубероид и таким образом, обеспечивается гидроизоляция будущего пола.

2. Теплоизоляция. По периметру выставляются бетонные пасынки, делается армирующая обвязка. Сверху слоя гидроизоляции укладываются полистирольные плиты. Для фиксации стыков замки проходят монтажной пеной.
   Чтобы утепление пола бани водяным отоплением было эффективным, дополнительно выкладывают пенополистирол вертикально по внутреннему периметру стяжки. Это позволит предотвратить появление мостика холода.

3. Сверху стелется экофол — теплоизолирующий материал, используемый в конструкции теплого пола, в бане или других помещениях. Стыки экофола проклеиваются скотчем.

4. Укладывается слой армирующей сетки, приподнятый от уровня пола на 3-4 см. По арматуре раскладывают трубу, которая будет использоваться в качестве контура. Возможно применение пластикового или металлического материала. При необходимости можно использовать специальные полы на матах. Подложка помогает проложить трубопровод с минимальными сложностями.

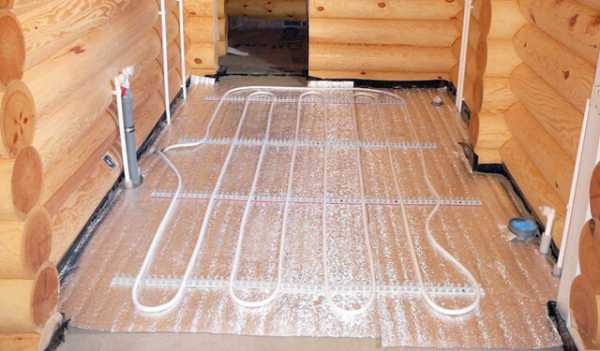

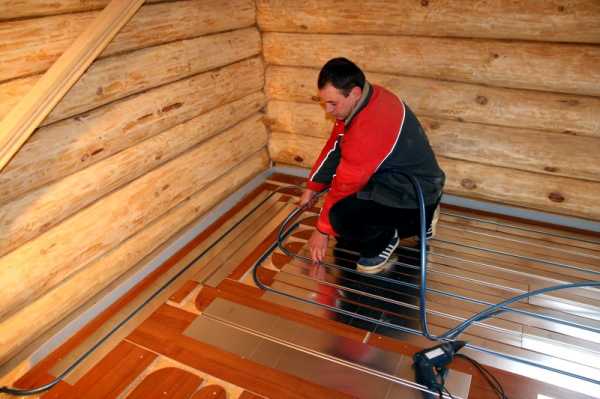

   Укладку выполняют двумя способами. Улиткой – имеет вид раскручивающейся спирали, или змейкой. Способ змейкой более трудоемок, но позволяет прогревать помещение более равномерно.

   Схема укладки водяной системы обогрева пола в бане выбирается в зависимости от технических характеристик помещения и общей отапливаемой площади. Отводы трубы поднимают над уровнем основного пола на 50 см.

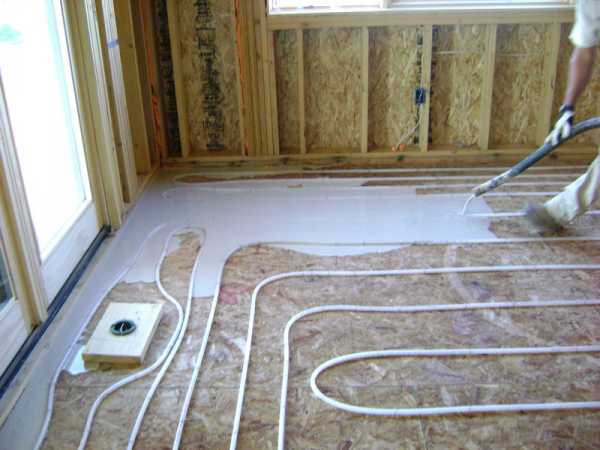

5. Заливка стяжки. Толщина бетонного основания около 10 см. Трубопровод должен приблизительно находиться посередине стяжки. Во избежание растрескивания, в раствор добавляют специальные присадки пластификаторы для теплого пола. После заливки стяжку закрывают целлофановой пленкой и регулярно поливают водой до полного высыхания.

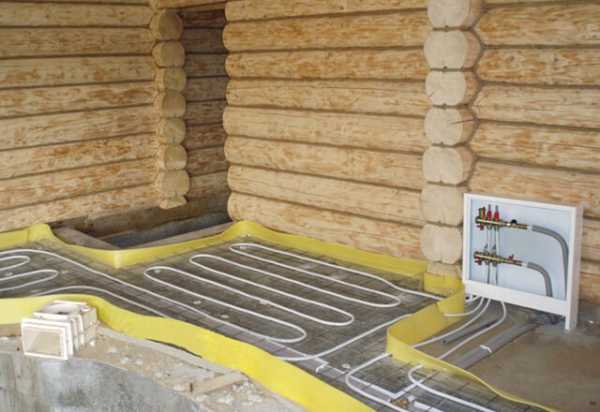

6. После проведения всех отделочных работ, в бане устанавливают коллекторы и подключают термостаты. Запитывают водяной контур от банной печки или котла.




Система теплых водяных полов в бане имеет множество преимуществ, одним из главных является отсутствие холодных зон после установки. Система отопления с тёплыми полами может эффективно использоваться и в парилке сауны.

Особенности укладки, частые ошибки при монтаже

Конструкция водяного пола в бане имеет один существенный недостаток. По сравнению с аналогичной инфракрасной или электрической системой отопления, водяной достаточно сложно монтировать. По этой причине устройство водяных полов в бане лучше всего доверить профессиональной строительной бригаде.

Какие самые распространенные ошибки допускаются при монтировании?

• Вывод отводов — должен быть в месте, где планируется установить водяной коллектор. Обычно коллектор монтируют в предбаннике. Отводы перед заливкой стяжки необходимо подвести как можно ближе к этому месту. Идеальным является вариант, при котором еще перед началом строительства изготавливается проект водяного отопления пола банного помещения.

• Отсутствие возможности регулировки температуры полов. При интенсивной топке, особенно железной банной печи, нагрев теплоносителя в полу легко достигнет 80-90°С. Ходить по таким полам в парной практически невозможно.

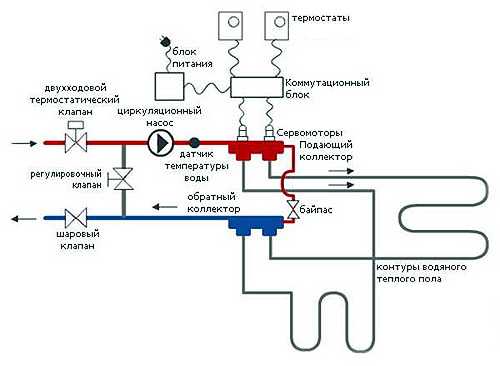

  Решить проблему можно установив узел смешивания (коллектор) для теплых полов. Узел автоматически регулирует нагрев теплоносителя, а также позволяет отключить систему отопления в летнее время. Также с помощью коллектора удается создать индивидуальное отопление по зонам, запитанное от одной печи.

• Отсутствие теплоизоляции. Пытаясь сократить расходы, некоторые хозяева экономят на использовании теплоизоляционных материалов. В результате пол промерзает, долго прогревается, наблюдаются большие теплопотери.

• Самостоятельное изготовление и установка водяного теплообменника в печи. Любые нарушения могут стать причиной разрыва контура и создания опасной аварийной ситуации. Лучше всего выбрать уже готовые банные печи с водяным контуром отопления для подключения пола. Большинство современных производителей предлагают потребителю многофункциональные модели отопительного оборудования.


Чтобы снизить возможные ошибки при монтаже, рекомендуется заказать проект бани с учетом прокладки водяного контура. Готовая проектная документация поможет выполнить все работы быстро и качественно.

Чем закрыть пол в бане, каким покрытием?

Финишное покрытие тёплого водяного пола должно соответствовать нескольким базовым требованиям:

1. Иметь высокую теплопроводность.

2. Быть устойчивым к воздействию влаги и перепадам температур.


Дополнительным требованием является износоустойчивость и возможность выдерживать механические и другие нагрузки. Если учесть все эти аспекты, в помывочной и парной лучше всего постелить керамическую плитку или керамогранит.

При выборе плитки стоит остановиться на выборе изделий с противоскользящим покрытием. Подойдет материал с фактурной поверхностью. Строительство полов и выбор материала для сауны проходит по тому же принципу.

Что выбрать — водяной или электрический пол в бане?

У каждого из вариантов есть как свои преимущества, так и недостатки. Так, полы с водяным подогревом требуют длительного времени для проведения монтажных работ. А также определенной квалификации от того, кто будет выполнять укладку. Но в процессе эксплуатации все затраты полностью окупятся экономичностью системы отопления и высокой теплоотдачей.

Электрические полы укладываются быстрее, но существует вероятность поражения электрическим током. Особенно аккуратно следует проводить монтажные работы в деревянных постройках, чтобы исключить вероятность возгорания вследствие короткого замыкания.

Также следует обратить внимание на сложность проведения ремонтных работ, но проблемы существуют как в случае эклектического, так и водяного теплого пола.

В остальном выбор остается за хозяином бани. В любом случае, посещать баню с теплыми полами намного приятнее, чем после банных процедур наступать на холодную поверхность. Поэтому затраты полностью окупятся за счет комфорта и создания особенных условий в помещении.

avtonomnoeteplo.ru

Обустройство подогрева пола бани, описание и схема, видео инструкция

Пол бани (схема его обустройства) кардинально отличается от укладки полов в жилых помещениях. Здесь необходимо сооружение канализации, чтобы из-за повышенной влажности он не сгнил за короткое время. Правильно обустроенный водоотвод обеспечит сухость в помещении, а это значит, что не будет грибка, плесени, неприятного запаха, лишь максимум удовольствия от посещения бани.

Банный пол с подогревом

Система подогрева, бесспорно, полезное дополнение при возведении бани или её благоустройстве. Тёплый пол в бане, собранный строго по схеме, создаст идеальный микроклимат и продлит срок службы этого всеми любимого помещения.

Технология изготовления подогрева — не из дешёвых, но если вы хотите долгие годы в любую пору с комфортом наслаждаться водными процедурами, то без тёплого банного пола не обойтись. А уж делать или нет, решать владельцу. Мы лишь рассмотрим специфику организации некоторых видов тёплых банных полов.

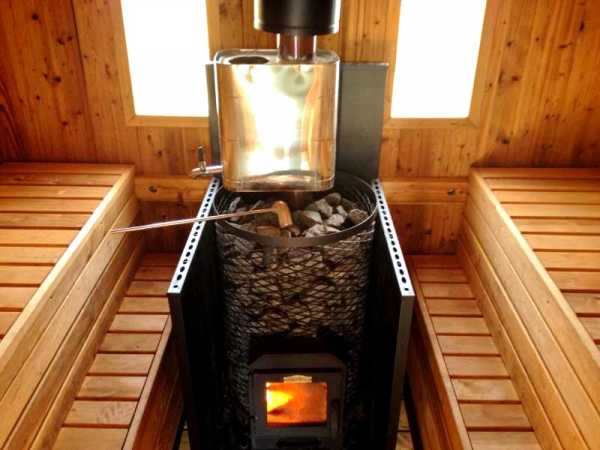

Тёплый пол в бане от печки

Если на вашей даче или в загородном доме частые перебои с электричеством и отсутствует магистральный водопровод, но есть печь, тогда целесообразнее сделать тёплый пол в бане с подогревом от печки по следующей схеме:

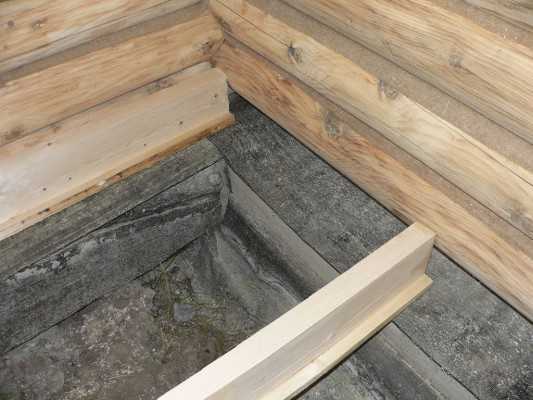

1. Подготовка основания. Для этого вынимается грунт из-под моечного помещения и хорошо утрамбовывается поверхность. Далее необходимо через стену фундамента проложить канализационную трубу с небольшим уклоном в сторону водосборника. Затем делается 15-сантиметровая песчано-щебневая прослойка, утрамбовывается и засыпается керамзитом (утепляющий слой — не меньше 15–20 см).

2. Монтаж трубопровода:

• обустройство гидроизоляции из двух перпендикулярно направленных слоёв рубероида, проклеенных на стыках мастикой или специальным скотчем;
• поверх гидроизоляционного слоя настилается любой теплоизолятор;
• для защиты теплоизоляционного материала сверху компонуется армирующая сетка, на которую укладываются фольгированный материал (отражающий слой) и трубы (желательно уложить улиткой или змейкой для равномерного прогревания).

3. Подключение труб, наполнение системы водой и проверка исправности её работы.

4. Заливка стяжки. Для этого можно использовать песчано-цементный раствор или готовые строительные смеси с добавлением пластификатора (можно применить жидкое мыло).

5. Укладка напольного финишного покрытия (производится только после полного застывания стяжки).

6. Установка коллекторов и подключение термостатов.

На заметку! При обустройстве подогрева от печки допустимо использование металлопластиковых труб или медных.

Преимущества и недостатки печного подогрева

Пол в бане, сделанный по схеме обогрева от печки, имеет свои плюсы и минусы. Среди преимуществ стоит выделить следующие:

• экономия при укладке и впоследствии (в отличие от электрического) – на энергоресурсах;
• экологическая чистота и безопасность для здоровья — нет электромагнитного излучения как при обустройстве электрического тёплого пола;
• возможность обогрева большой площади;
• постоянный комфортный микроклимат в бане.

К недостаткам относятся:

• в зимний период придётся либо постоянно топить печь, либо сливать воду, чтобы замерзшая жидкость не разорвала трубы;
• при одновременном обогреве нескольких банных помещений потребуется больший объём теплоносителя, что увеличит время нагревания полов;
• сложность в регуляции температурного режима;
• невозможность смонтировать протекающие полы — намокнет утеплитель, и работа всей система будет нерезультативной.

Но в целом обустройство подогрева банных полов от печи заслуживает внимания.

Его несложно сделать своими руками, если придерживаться методики монтажа и учитывать некоторые особенности.

1. Поскольку вместо котла будет использоваться печь, то надо сделать над топкой теплообменник, от которого уже прокладывается система отопления в нужные помещения. Для теплообменника вполне подойдёт металлический бак.

2. Чтобы в отопительной системе не нарушалось движение воды, потребуется циркуляционный насос. Без него можно обойтись лишь в случае, когда печь расположена ниже уровня пола и уложены трубы большого диаметра (Ø 24 мм). Но даже при таком раскладе система подогрева будет не слишком эффективной.

3. Помимо насоса следует установить смесительный узел, иначе есть большой риск получить не тёплые, а горячие полы, поскольку печь может нагревать воду до температуры кипения и в ней отсутствует регулятор температуры. А установить его в самой печи невозможно.

4. Вмонтировать в любую печь большой теплообменник не получится, поэтому возле печи устанавливают аккумуляторный бак и соединяют с теплообменником.

Важно! При обустройстве тёплого пола в бане не забывать про уклон в направлении сточного отверстия, через которое вода будет поступать в канализационную или дренажную систему, также рекомендуется использовать песчано-цементные стяжки и облицовывать пол в бане кафельной плиткой.

Водяной тёплый пол в бане

Основное отличие при обустройстве подогрева банных полов кроется в разновидности нагревательных элементов, которые при этом используются. Тёплые водяные полы в бане (их ещё называют гидравлическими) наиболее распространены, а сделанные по монтажным схемам своими руками, хотя и сложные в укладке, дадут хороший результат.

Однако для такого варианта необходимо наличие индивидуального отопительного котла, печи либо централизованной системы отопления. Поэтому чаще всего водяной тёплый пол устраивают в частных загородных домах с круглогодичным проживанием или на дачах.

Монтаж водяного обогрева с запиткой гидравлического контура от котла (газового, твердотопливного) ничем не отличается от печного подогрева. Поэтому повторять все этапы работ нет смысла. Лучше поговорим об особенностях укладки и оплошностях, которые совершают частные домовладельцы при укладке тёплого банного пола самостоятельно.

Частые ошибки при монтаже

Среди наладочных просчетов рассмотрим наиболее распространённые:

• Отсутствие теплоизоляции. Некоторые собственники пытаются сократить затраты на обустройстве теплоизоляционного слоя. В результате получают большие потери тепла, долгое прогревание пола и его промерзание в сильные морозы.

• Вывод отводов должен быть в месте установки водяного коллектора, поэтому перед заливкой стяжки нужно сделать подводку как можно ближе к этому месту.

• Отсутствие регулировки температуры нагревания приводит к тому, что при интенсивном отоплении теплоноситель легко достигает 80–90°C. Естественно, ходить по таким полам просто невозможно. Для того чтобы устранить такую проблему, нужно установить смесительный узел (коллектор), который, автоматически смешивая горячую и холодную воду, отрегулирует температуру. К тому же он позволяет отключить отопление банного пола в летнее время. Пренебрежение смесительным узлом даже в целях экономии неоправданно — в жаркую погоду вместо освежающей прохлады получите неуместные к этому времени года тёплые полы в бане, а зимой вообще рискуете не ступить в парную, оплавятся даже банные тапочки.

Совет! Чтобы максимально избежать возможных погрешностей, опытные строители настоятельно рекомендуют новичкам перед началом обустройства водяного тёплого пола в бане нарисовать схему подогрева всего банного помещения.

Хотя бы самую простую, набросанную на листке в клетку. Благодаря этому монтажные работы будут выполнены качественно, быстро и без особых трудозатрат.

Многие задаются вопросом: а стоит делать в бане тёплые водяные полы, не проще ли соорудить электрический подогрев? Не только стоит, но и нужно, поскольку они совершенно безвредны для окружающих, чего, увы, нельзя сказать про инфракрасный тёплые полы или электрические.

Да, электрический подогрев делается быстрее и легче, но монтажные работы нужно проводить настолько тщательно, особенно в деревянных постройках, чтобы избежать возможного возгорания в случае замыкания.

Водяные полы в этом отношении намного безопаснее и, несмотря на сложность проведения работ, все затраты быстро окупятся экономичностью самой гидравлической системы и её высокой теплоотдачей.

В любом случае выбор методики обустройства тёплого пола в бане всегда остаётся за хозяином. Но, согласитесь, намного приятнее особенно в холодную пору посещать баню с тёплыми полами, нежели распаренному и разгорячённому после парной ступать на холодный пол.

banyabest.ru

воздушная система обогрева + Видео

Как организовать теплый пол в бане? О каких особенностях стоит узнать заранее и чего нужно избегать? Все это в нашей статье!

Баня будет гораздо более комфортной, если в предбаннике не будут мёрзнуть ноги. Согласитесь, что это встречается довольно часто, когда теплый пол только в парилке, а в предбаннике по ногам тянет холодом. Но этого можно избежать.

Содержание статьи:

Особенности устройства пола в бане

Баня это весьма специфическое помещение, которое характеризуется повышенной влажностью и температурой. При этом, сбор или слив воды происходит по всей поверхности пола. Сюда же добавляется требование к используемым в отделке материалам. Предпочтение отдаётся дереву, но допускается и кафель. И что особенно удручает – дерево, достаточно хороший теплоизолятор.

Исходя из таких жёстких рамок, организация тёплого пола в бане задача многоплановая, но имеющая несколько вариантов воплощения.

1. Общий тёплый пол
   . Это самый дорогой вариант. Для этого, на всей площади бани (исключая парилку) своими руками укладывается контур теплообменника, по всем канонам, т.е. со слоем утеплителя. Сверху заливается стяжка, с уклоном для слива воды, и укладывается керамическая плитка. Плюсы такого способа в том, что нет ни какой дифференциации помещений в процессе строительства. Всё делается единообразно. А вот минусов достаточно много:

• Чрезвычайно большие капиталовложения, в нежилое помещение;
• Мокрые кафельные полы с уклоном более травмоопасны;
• Чудовищная инерция системы. Прогрев такого слоя стяжки будет занимать больше время, чем топка в бане;
• Опасность разморозить систему зимой при нерегулярном включении;
• Необходимость выделения обособленного уголка, для размещения системы нагрева и управления водяным тёплым полом.

Вывод: такие полы хороши для использования в большой бане, если не общественной, то корпоративной. В частном домостроении, для обычного человека этот вариант очень обременителен

2. Дифференцированный подход. В этом случае, своими руками создаются две системы, работающие независимо: одна нагревает пол в предбаннике, другая в моечном отделении. Этот вариант априори лучше, ибо позволяет решать независимо задачи разного уровня сложности. В частности, в предбаннике, вполне уместны инфракрасные тёплые полы, учитывая, что уровень влажности там, хотя и высок, но на порядок ниже, чем в моечном отделении. В самой же бане, создание системы тёплых полов сталкивается с рядом неудобство, в частности:

• Теплопроводность дерева и керамзита одинакова, т.е. это одинаково хорошие теплоизоляторы;
• Кафельные полы, подразумевают общий уклон, и требуют принципиально иного подхода при устройстве канализации в бане. Укладка керамической плитки невозможна на деревянное основание в помещениях с повышенной влажностью и температурой. Значит, необходима организация полноценного «пирога пола», с выемкой грунта на глубину 60-70 см.

В данной статье, мы пытаемся ограничиться рассмотрением личных бань. А такие используются пару раз в неделю. Значит, и запускать подогрев пола будут пару раз в неделю. А это чревато разморозкой системы. Другими словами – водяной тёплый пол в личной бане очень невыгоден. Тоже самое можно сказать и про кабельные нагревательные элементы. Они по любому будут находиться в стяжке, а значит инерционность нагрева не позволит искренне порадоваться прелестям тёплого пола.

Оптимальный вариант решения проблемы

В частной бане, гораздо приятнее под ногами иметь деревянный пол. Но разрушающее воздействие сырости, для древесины губительно. Одновременно с этим, подогрев пола в бане, просто манит своим комфортом. Но есть выход, который позволяет интеграцией одного типа оборудования, сразу получить максимальную пользу, в частности:

• Тёплый пол;
• Сухое подпольное пространство;
• Слив через протекающие полы;
• Минимальные капиталовложения.

Всё это возможно при организации воздушного обогрева пола. И ещё одним немаловажным преимуществом, является возможность организовать единый обогрев всего напольного покрытия.

Как сделать теплый пол в бане

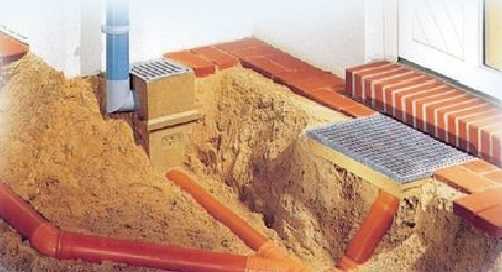

Сначала потребуется организовать правильный сбор воды в подпольном пространстве. Поэтому, весь процесс будет состоять из следующих этапов:

1. Организация усиленной стяжки с уклоном;
2. Укладка лаг;
3. Установка элементов системы обогрева;
4. Монтаж напольного покрытия.

Важным принципом в создании стяжки, является её водонепроницаемость и уклон. Обеспечение равномерного уклона именно на уровне стяжки, предоставит возможность монтировать полы без уклона, в которых вода будет протекать между досок. Такие полы являются более безопасными.

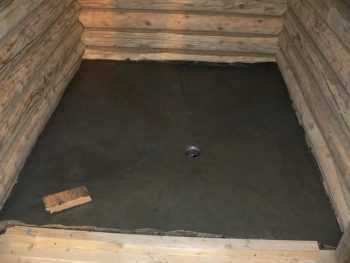

Организация стяжки

Стяжка будет организовываться сразу под всей баней. Уклон, который необходимо выдержать для естественного сбора воды – 30‰. То есть, 3 см, на погонный метр. Рекомендуется делать слив по центру строения. При таком подходе, удастся избежать слишком больших перепадов между противоположными стенами. Например, в бане 4х5 м, разбег высот может составить или 15 и 12 см, или 7,5 и 6 см в зависимости от места выхода сливного отверстия.

Высота пола подпольного пространства слишком большая не требуется, минимальный просвет будет 20 см (вдоль стен). Выход трубы к септику, устраивается в центре строения. Оголовок трубы выводят на предполагаемый уровень и заглушают. Перед заливкой стяжки, требуется насыпать подушку из слоя песка – 5 см, и слоя щебня – 10 см. Песок можно использовать любой, он насыпается ровным слоем и хорошо трамбуется. А вот щебень требуется с низкой лещадностью и фракцией 20-30 мм. Засыпка щебня осуществляется от центра, к краям. При этом должен учитываться необходимый уклон.

ВАЖНО: Уклон необходимо создавать посредством правильной засыпки щебня! Для того, чтобы выдержать нужный градус, можно обозначить на углах фундамента горизонтальную разметку. Щебень также трамбуется, но делать это следует без фанатизма.

Стяжка будет организована с проливкой. Т.е., гидроизоляция между щебнем и стяжкой не предусматривается, и часть раствора, будет уходить в нижние слои. Чтобы свести потери к минимуму, раствор замешивается густой. Толщина стяжки, минимум 5 см. Для подсчёта необходимого количества ингредиентом,  выходят из того, что 1 м² стяжки, толщиной 5 см, весит ≈ 72 кг. Для него потребуется 16 кг цемента, 48 кг речного промытого песка и около 8 л. воды.

Для повышения гидроизоляционных свойств, на каждые 10 л. воды добавляют 1 л. жидкого стекла!

Дополнительно необходимо в состав раствора включить полипропиленовую фибру. Этот компонент используется для дисперсного армирования, но дополнительно он придаст готовой поверхности исключительную гладкость.

После заливки стяжки, следует выждать 1,5-2 суток, и зажелезнить поверхность. Для этого, её сбрызгивают 10% р-ром жидкого стекла, а потом посыпают тонким слоем цемента. Затем, его тщательно втирают в стяжку, с помощью затирок. Эта операция позволит качественно повысить прочность всей конструкции.

Время полного созревания стяжки 4-5 недель. В течении этого времени, её необходимо ежедневно обрызгивать водой, и укрывать от прямых солнечных лучей.

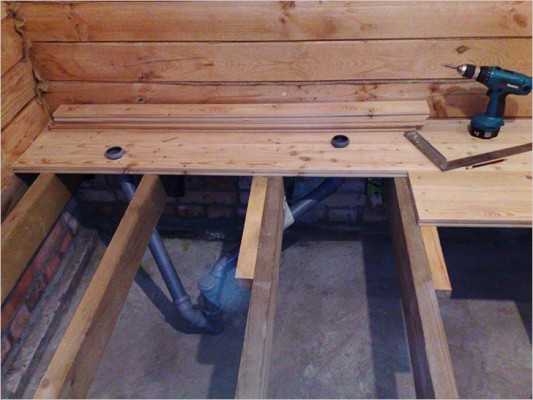

Укладка лаг

Под лаги для бани отлично подойдёт брус из лиственницы, размером 10 на 20 см. Перед монтажом его необходимо покрыть двумя слоями олифы. Брус укладывается узкой гранью, на выступ фундамента. Фиксация его производится уголками. Особая прочность не требуется, ибо после монтажа напольного покрытия, вся система будет монолитной и неподвижной.

Шаг укладки рассчитывается исходя из толщины половых досок. Для бани оптимальным выбором будет доска толщиной 30 мм. Значит, шаг между лагами должен быть 45-50 см.

Монтаж системы обогрева

Система обогрева пола будет состоять из тепловой пушки и сети воздуховодов, зафиксированных к лагам. В нижней части труб, необходимо просверлить отверстия ᴓ12-15 мм , с шагом 20 см. Трубы фиксируются монтажными хомутами, к нижней части бруса. Гибкие воздуховоды, должны быть ᴓ не менее 12 см. Практически все они предназначены для работы с горячим воздухом. Для соединения их между собой, используются соответствующая фурнитура: тройники, ниппели, диффузоры. Поэтому лучше закупить всё сразу у одного производителя.

Тепловая пушка устанавливается своими руками на чердаке, туда же и выводится центральная труба воздуховода. Размещение пушки над потолком, будет служить дополнительной защитой от шума. Выбор тепловой пушки должен быть обусловлен наличием нескольких режимов работы и формой выходного отверстия. По производительности, даже такая простая как «Энергопром ТПЭ-3 МКР», выдаёт более 40 л/с. А воздух нагревается до 40°C, при работе в самом слабом режиме.

Монтаж напольного покрытия

Для пола в бане идеально подойдёт лиственница. Обойдётся она чуть дороже сосны, но зато по долговечности, ей соперников нет. Кроме того, следует учитывать правило: древесина лаг и настила должна быть одной породы. Доски обрезные, 30х100 мм. Использование досок шириной 10 см, более предпочтительно, нежели 150 мм. Они будут располагаться чаще, и просветов между ними будет больше.

При укладке, между каждым элементом должен быть выдержан зазор 5-7 мм. Он будет служить не только для слива воды, но и для подъёма тёплого воздуха. Соблюдать такую чёткую границу, легче всего используя крестики, для укладки кафельной плитки.

Перед укладкой напольного покрытия, подготовьте трубу для слива. Выньте заглушку, обработайте периметр трубы силиконовым герметиком и оденьте на оголовок защитную решётку.

comfortpola.ru

Инструкция + Фото и Видео

Теплый пол в бане несомненно служит источником комфортной атмосферы в этом культовом для наших граждан помещении. Он обеспечивает нагрев всего объема помещения начиная от пола, что позволяет беспрепятственно передвигаться по бане без обуви.

Существует несколько основных способов создания теплого пола в бане.

Очень распространенным является электрический теплый пол. Он достаточно прост в монтаже и позволяет за короткий срок создать эффективную систему обогрева. Плюсом такой системы нагреваемого пола в бане является то, что его можно обустроить без строительства индивидуальной системы отопления. Для его работы необходимо только подвод электрической линии.  Таким образом, электрический нагреваемый пол в бане можно построить и на даче, даже в условиях, когда у вас нет магистрального водопровода.

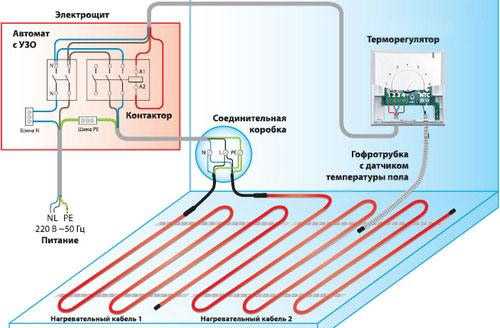

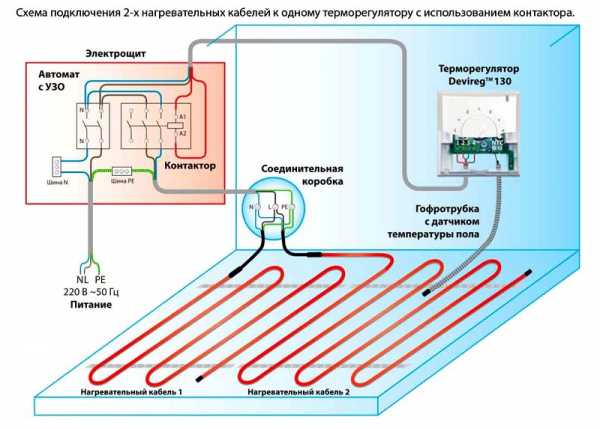

 Монтаж нагреваемого электрического пола в бане

Первоначально вам необходимо выровнять поверхность помещения вашей бани. Для этого можно использовать обычную цементно-песчаную стяжку.

Для создания нагреваемого пола в бане можно использовать теплый пол, выпускаемый в виде матов.

Такой пол просто раскатывается по поверхности в соответствии с выбранной схемой укладки. Обратите внимание, что под места расположения стационарной мебели укладывать нагреваемый пол не требуется.

Укладываем теплый маты на пол в бане

Заполните нагреваемыми матами всю поверхность пола в бане, которую вы планируете нагревать.

В случае, если вам необходимо отрезать кусок теплого мата по размеру помещения – то разрезайте исключительно стеклоткань, которая фиксирует кабель, не трогая при этом собственно нагревательный кабель. При этом после разрезания стеклоткани просто продолжайте использовать полосу нагреваемого пола в следующем участке помещения. Таким образом, все полосы нагреваемого мата будут соединены проводом.

Разметьте на стене или полу место для размещения сетевого кабеля. Если ваше помещение имеет бетонные, кирпичные стены – то для прокладки силового кабеля лучше всего пробить штробу. Впрочем, разместить кабель электропитания модно и путем наружной проводки.

После размещения нагревательного мата – замерьте его сопротивление. Полученный результат должен соответствовать гарантийным обязательствам производителя.

Замеряем сопротивление теплого пола

Сверните маты, пробейте каналы для электрокабеля,, после чего проведите тщательную уборку помещения.

Убранный пол обработайте пропиткой. После чего вновь разложите нагреваемый электрический пол на поверхности согласно выбранной схеме раскладки.

Выставляем необходимый уровень заливки пола стяжкой при помощи лазерного строительного уровня.

По выбранному уровню с использованием дрели-шуруповерта расставляем винты-саморезы для последующей установки маяков под стяжки.

Маяки – металлические рейки мы будем устанавливать параллельно друг другу начиная от дальней от входа стены помещения бани. При этом уровень заглубления саморезов определяем по положению лазерного луча на поверхности шуруповерта.

Установка маяков для выравнивания пола

Маяки – металлические рейки выставляются на предварительно выложенные кучки раствора.

Устанавливаем маяки

Размещаем их так, чтобы их низ касался и опирался на ранее выставленные нами головки винтов-саморезов.

С помощью строительного уровня выравниваем расположение маяков

Проверяем горизонтальность выставленных нами маяков при помощи строительного уровня.

Обратите внимание на маяки, которые пересекают нагревательный кабель. В дальнейшем, после заливки мы будем их убирать так, чтобы под ними не оказалось пустот в слое стяжки.

Укладка маяков на нагревательный кабель

Разливаем замешанную смесь для стяжки.

Разливаем замешанную смесь для стяжки

После чего выравниваем ее поверхность, проводя правилом от дальней стены к себе.

Выравниваем стяжку с помощью правила

Даем выровненному залитому полу высохнуть.

Ждем пока стяжка высохнет

После полного высыхания залитого нагреваемого электрического пола начинаем укладывать финишное напольное покрытие. На такую поверхность можно укладывать любой тип финишного покрытия.

Водяной теплый пол в бане своими руками

Не менее популярным является и устройство в бане обогреваемого пола с жидким теплоносителем, так называемого водяного пола. Однако, для его обустройства требуется наличие или магистральных систем отопления, либо индивидуального отопительного котла, что не всегда можно найти, например на банях, строящихся на дачных участках. Такой вариант подойдет скорее при устройстве бани в индивидуальном коттедже.

Порядок монтажа теплого пола с жидким теплоносителем

Для раскладки трубопроводов водяного отопления вы можете использовать теплоизолирующую подложку, такую как показано на фотографии.

Теплоизолирующая подложка

Убираем поверхность помещения бани и раскладываем теплоизоляционный слой. Полосы теплоизоляции можно скрепить между собой металлизированным теплоотражающим скотчем.

Склеиваем скотчем подложку для теплого пола

Составляем схему раскладки труб в помещении. Можно воспользоваться обычной бумагой в клетку.

Чертим схему укладки труб в помещении

Схема укладки «спираль» способствует равномерному нагреву помещения.

Схема укладки труб — Спираль

Согласно выбранной схеме набиваем на поверхность пола крепежные клипсы, отступим около 15-20 сантиметров от наружных стен. Затем к этим клипсам крепим трубопровод теплоносителя.

Вот так выглядит уложенная спираль водяного трубопровода

Если обогреваемое помещение велико по площади – то необходимо разместить два контура обогревающего трубопровода.

Два контура обогревающего трубопровода.

После выставления маяков, обозначающих будущий уровень пола и закрепления по периметру комнаты специальной демпфирующей ленты – заливаем фиксирующую стяжку. Толщина стяжки над трубой должна составлять не менее двух сантиметров. Не забудьте добавить в стяжку пластификатор – в его качестве можно использовать обыкновенное жидкое мыло.

Вот так выглядит край стяжки с демпфирующей лентой.

После выравнивания – нагреваемый пол в вашей бане готов к укладке любого финишного покрытия пола.

Стяжка и утепление пола в бане

stroyvopros.net

схема водяного пола под плитку, из бутылок, устройство в деревянной бане на фото и видео

Содержание:

Всем известно, что тепло поднимается вверх. Не является исключением и банное помещение, где даже с высокими температурами воздуха покрытие пола остается холодным, доставляя дискомфортные ощущения нашим ногам. Да и простудиться совсем недолго. Для создания нормального микроклимата многие устраивают теплый пол в бане от печки, не тратя деньги на приобретение системы электрообогрева. С задачей по обогреву пола отлично справится водяная сеть, теплоноситель которой будет подогреваться от печи.

Отличительные особенности системы

Если принято решение вместо котла пользоваться печью, над топочным участком следует установить теплообменник. Для этого прекрасно подойдет бак из металла либо трубные регистры. От теплообменной точки водяное отопление прокладывается в помещения, где оно необходимо.

Теплые полы в бане от печи – дело несложное, но имеет некоторые особенные отличия. Для того, чтобы холодная вода по трубам могла возвращаться в тепловой обменник, потребуется установка циркуляционного насоса. Без него обходятся в тех случаях, если печка располагается несколько ниже уровня полов. Но в таком случае трубы должны быть в диаметре несколько больше, чем обычно – не менее двадцати четырех миллиметров. Но и тогда циркуляция воды будет оставлять желать лучшего, система будет работать с низкой эффективностью.

Основная проблема системы подогрева полов от кирпичной печки заключается в том, что нет возможности регулировать температурный режим, как это возможно с котлом. Чтобы нашим ногам было тепло и приятно, температура пола должна быть в пределах сорока градусов тепла. А вода в бане подогревается иной раз до кипения. Это означает, что кроме насоса в сеть придется вмонтировать смесительную точку.

Так как вмонтировать в печку тепловой обменник большого размера нет возможности, рядом устанавливается аккумуляторная емкость. С помощью стальных трубок ее соединяют с теплообменным баком. Чтобы избежать потерь тепловой энергии через пол, поверхность его основания покрывают теплоизоляционными материалами. Они прекрасно отражают энергию и помогают поднять температуру в банном помещении.

Если рассматривать фото систем подогрева полов, то можно не увидеть еще одно отличие – устройство теплых полов в бане подразумевает наличие уклона системы в сторону стока. По нему, в случае надобности, вода свободно попадет в дренажную сеть.

Чтобы улучшить влагостойкость пола, советуют устраивать стяжку из бетона, сверху укладывать покрытие из керамического материала. Правильно сделанный теплый пол в бане под плитку считается наиболее лучшим вариантом.

Достоинства и недостатки системы подогрева пола

Водяной теплый пол в бане от печки отличается рядом преимуществ:

• ни один из элементов обогревающей сети не будет создавать электромагнитные волны, как это происходит с электрической системой;
• конструкция является экологически безвредной для человеческого организма;
• в бане постоянно поддерживается оптимальный микроклимат;
• за счет использования воды в качестве теплоносителя, подогреваемой от общей печи, создается неплохая экономия на обогреве.

К сожалению, система имеет и некоторые отрицательные моменты:

• зимой из системы обогрева необходимо сливать воду, чтобы она не замерзла и не повредила трубы. Или придется постоянно протапливать печь, что также не совсем удобно и порой даже затратно. В таком случае многие хозяева идут на хитрость – вместо воды в систему заливают антифриз;
• на подогрев аккумуляторной емкости затрачивается много тепла. По этой причине печь начинает хуже обогревать парилку и помещение для помывки;
• теплый пол в бане от печки – схема сложная, охватывающая своим прохождением под полом все помещения. Это требует солидного объема носителя тепла, время на его подогрев возрастает;
• установив такую систему подогрева, полы придется защищать от намокания. Дело в том, что влага, дойдя до утеплительного слоя, сделает его низкоэффективным.

Способы обустройства и применяемые материалы

Для монтажа теплых полов в бане имеется несколько методов:

1. Лучшим вариантом является стяжка из бетона. Она дает возможность экономить на материале, надежно защищает от воздействия влаги. Но в эксплуатацию такой покрытие можно вводить только через месяц после его устройства. И если вдруг повредится водопроводная система, очень сложно найти место протечки. Придется демонтировать весь пол. Читайте также: «Устройство пола в бане своими руками – варианты выполнения».
2. Популярность пользуются плиты из полистирола. Они имеют специальный отражающий слой из фольги, имеют удобные углубления, помогающие крепить трубы. Но сверху такого покрытия придется устроить стяжку.
3. Устроить теплый пол деревянный в бане вполне реально. Но необходимо все точно рассчитать, чтобы устроить отверстия в лагах, через которые пройдут трубы. Пол такого типа удобен в ремонте.

Устраивать теплоизоляционную прослойку можно из пенополистирола, минерализованной ваты, керамзита или пенопласта.

Схема устройства

На фото конструкция теплых полов в бане может выглядеть следующим образом:

• слой гидроизоляции, предотвращающий накапливание в полу конденсата;
• теплоизоляция – помогает сохранять тепло;
• армирующая сетка, с помощью которой создается защита изоляционного слоя;
• фольгированный отражатель, направляющий тепло в помещение;
• трубопроводная система спирального типа, чтобы пол обогревался равномерно;
• стяжка, имеющая уклон в сторону стока;
• чистовое покрытие.

Чтобы уложить пол на грунтовое основание, перед гидроизоляционным слоем устраивается плотная песчаная подушка, поверх которой засыпается керамзит, выполняющий роль дополнительной теплоизоляции. Читайте также: «Как правильно сделать полы в бане своими руками».

Мероприятия подготовительного характера

До начала работ по обустройству теплого пола необходимо подготовить основу, продумать правильную систему слива.

Работы выполняются в следующей последовательности:

1. Проводится выемка грунта внутри помывочного отделения в пределах его фундаментной основы, поверхность тщательно трамбуется. Одновременно с этим в фундаментную стенку закладывается труба, по которой планируется сток воды в канализационную сеть.
2. После этого устраивается песчано-щебневая подушка толщиной в пятнадцать сантиметров, уплотняется.
3. Сантиметров на двадцать засыпается все керамзитом. Уклон при этом соблюдается.

Монтажные работы

Некоторые хозяева экспериментируют, пытаясь использовать дешевый способ — устраивают теплый пол в бане из бутылок. Но лучше всего пользоваться медными или металлопластиковыми трубками.

Закончив подготовительные работы по основанию, начинают прокладку системы труб, по которым будет перемещаться водяной теплоноситель:

1. В качестве гидроизоляции используется рубероидный материал, который укладывается в два слоя. Стыковочные участки промазываются мастикой. Полосы в слоях должны размещаться перпендикулярно.
2. Далее – теплоизоляционный материал. Но при этом помните, что следует соблюдать сохранение наклона к стоку.
3. Чтобы защитить изоляцию, настилают армирующую сеточку, на нее прокладывают трубы отопительной системы.
4. Выполнив подключение и организовав проверку на работоспособность, приступают к заливке бетонной стяжки (подробнее: «Заливка пола в бане – как сделать своими руками»). Перед этим по всему периметру прокладывается демпферная лента, защищающая от температурного деформирования пол. Стяжка выполняется из песка и цемента, в раствор добавляется армированное фиброволокно. Разрешается использовать готовые смеси сухого вида.
5. Залитая стяжка выравнивается по установленным маячкам. Необходимо устроить уклон в сторону сточного отверстия.
6. Выждав время, необходимое для полного застывания, на стяжку можно укладывать напольные покрытия.

Одним словом, систему подогрева пола от печки устроить довольно просто. Этот способ даст возможность неплохо сэкономить на приобретении отдельного котла, затратах на расходы электрической энергии.

polspec.com

Теплый пол в бане от водяной печки своими руками — монтаж

Эффективность использования водяных теплых полов в доме привела многих к мысли: а можно ли сделать обогрев пола в бане от печки? В чем особенности такой затеи, что придется учитывать и как это можно реализовать – это нюансы предыдущего вопроса.

Теплый пол в бане будет иметь горячий теплоноситель в виду особенностей интенсивности горения печи

Особенности системы

Первая особенность состоит в том, что в качестве котла выступает печь, поэтому нужно оборудовать над топкой теплообменник. Для этого можно использовать обычный металлический бак. От него бака будут идти все контуры в нужные помещения.

Чтобы охлажденный теплоноситель циркулировал по системе, необходимо оснастить ее насосом. Без использования насоса теплоноситель будет циркулировать по трубам, только если уровень печи будет ниже пола. Также для естественной циркуляции нужно использовать трубы с большим диаметром (24 мм), а обычно применяют меньший диаметр (16 мм). Но даже эти меры не смогут обеспечить эффективную циркуляцию.

Важно! Котловая система обогрева позволяет регулировать температурный режим, а с печью подобное устроить сложнее. Для комфортного состояния полового покрытия нужно нагревать теплоноситель на 40-50 градусов, а банная печка доводит воду до кипения.

К тому же баня не все время имеет температуру выше нуля, если в ней не поддерживается отопление. В таком случае придется использовать в качестве теплоносителя тосол, а систему отделить от общей системы подогрева воды.

Дровяная печка не сможет обеспечить циркуляцию воды, потому делают в качестве теплообменника бак. Схема тепловой циркуляции изображена на картинке

Установить теплообменник больших размеров не удастся, поэтому нужно использовать аккумуляторный бак. Соединяется он с ситемой стальными трубами, при этом на основании нужно оборудовать теплоизоляционный слой, чтобы исключить потери тепла.

Преимущества и недостатки обустройства теплого пола в бане

Обустройство в бане системы водяных теплых полов дает следующие преимущества:

• Отсутствие электромагнитных волн, как это возникает при использовании электрических систем обогрева.
• Комфортные условия. Часто в бане полы холодные, что приносит серьезный дискомфорт и может стать причиной простудных заболеваний.

Теплые полы особенно выгодны в предбаннике, чтобы не заболеть

• Безопасность здоровью. В качестве теплоносителя используется экологически чистый продукт, потому никакого вреда здоровью нет.
• Экономия на обогреве. Так как в качестве обогревателя выступает циркулирующая вода, можно добиться неплохой экономии на твердом топливе для создания комфортного микроклимата.

Но данная система имеет серьезные недостатки и сложности с осуществлением надежной эксплуатации:

• В зимнее время придется сливать воду, чтобы трубы не растрескались при расширении вследствие промерзания. Для этого придется предусматривать систему полного слива, что не совсем удобно и экономично в плане потребления воды. Возможно, решение проблемы – создание плюсовых условий, но постоянно протапливать печь также не очень удобно. Более хитро будет использовать вместе воды тосол.
• На подогрев теплоносителя потребуется определенное количество тепла, которое будет браться с тепла для обогрева парилки и помывочной зоны.
• Сложный монтаж. Придется реализовать сложную схему с охватом всего помещения и прохождением под полом.

В банном полу нужно будет предусмотреть сточное отверстие, чтобы влага не разрушала теплоизоляционный материал, а уходила в грунт за стеной бани

• Нужно будет обеспечить непротекающие полы, чтобы влага не смогла разрушить теплоизоляционный материал.

Как видно, приятные моменты использования теплого водяного пола требуют решения задач повышенной сложности. Необходимо учитывать множество факторов, потому подробно нужно остановиться на процессе обустройства пирога пола и системы подогрева.

Особенности обустройства

Можно использовать следующие виды обустройства полов, которые можно совместить с системой подогрева:

• Бетонная стяжка. Является лучшим вариантом, потому что позволяет сэкономить на материалах. Бетон характеризуется высокой степенью влагостойкости. Однако эксплуатация возможна только после того, как стяжка полностью высохнет. Для этого необходимо прождать 4–6 недель. Есть еще одна отрицательная особенность: места протечки в системе будет сложно определить.
• Полистирольная плита. Не совсем стандартный тип основания для бани, но очень эффективен в использовании с системой обогрева. В особенности с фольгированной поверхность он позволяют хорошо защищать от конвективного и излучаемого тепла. Но поверх нужно будет все равно использовать бетонную стяжку.
• Прокладка под деревянными полами. Можно пойти более легким путем и организовать обогрев непосредственно половиц. Для этого в лагах проделываются отверстия под трубы. Плюс в том, что ремонтопригодность такого обустройства подогрева в разы выше.

Пример, как сделанный теплый пол проходит под половицами и в системе лаг

Важно! В качестве слоя для защиты от потери тепла можно использовать пенополистирол, минеральную вату или керамзит.

Как сделать подогрев пола в бане

К примеру, остановимся на одном из возможных способов создания теплого водяного пола с бетонной стяжкой и теплоизолирующим слоем. Вся конструкция будет состоять из следующих слоев.

• Гидроизоляционный слой. Предназначен для предотвращения накопления конденсата на полу во время обогрева.
• Теплоизоляционный слой. Необходим для защиты от потери тепла.
• Армирующий слой. Защищает теплоизоляционный материал от механических нагрузок.
• Фольгированный лист. Позволяет увеличить эффективность обогрева за счет отражения излучений тепла.
• Контур трубопровода в спиральной форме.
• Бетонная стяжка. Позволяет укладывать поверх напольное покрытие. При этом нужно учесть местонахождение сточного отверстия.
• Финишное напольное покрытия. Можно использовать керамическую плитку.

Подготовительная часть работ

До того как обустраивать контур обогрева, необходимо позаботиться о системе слива, потому что пол должен быть не протекающим. Для этого необходимо сделать следующее:

• Снять грунт на 30–40 см. Сделать подкоп под фундаментом и траншею для того чтобы протянуть трубу в сточную яму. Зарыть трубу с равным распределением песка. При этом до укладки трубы трамбовать траншею.
• Сделать засыпку щебнем на 15 см и утрамбовать ее.
• Сделать утепляющий слой из керамзита толщиной в 15–20 см. При этом нужно позаботиться о том, чтобы был небольшой уклон в сторону открытого конца сточной трубы.

Монтаж системы обогрева

Схема как обустроить стяжку с теплым полом и подогревом обычными печами

После того как подготовительная часть работ выполнена, можно приступать к непосредственному выполнению системы обогрева:

• Проложить два слоя гидроизоляции рулонным рубероидом внахлест и заделать стыки мастикой.
• Уложить теплоизоляционный материал. При этом нужно сохранять сформированный уклон.
• Упрочнить теплоизоляционный слой армирующей сеткой.
• Положить трубы, сформировав спиральный контур для равномерного прогревания.
• Подключить трубы к общей системе и проверить работоспособность системы.
• После того как тестовый «запуск» произведен, можно заливать бетонную стяжку. Нужно обеспечить ей свободное расширение. Для этого по контуру помещения прокладывается демпферная лента.
• Стяжка заливается и выравнивается по маякам, которые предварительно выставляются с соблюдением уклона к сточной трубе.
• После того стяжка полностью высохнет, можно приступать к монтажу финишного напольного покрытия.

Оказывается, обустроить в бане водяной обогрев реально. При этом можно использовать в качестве обогревателя обычную печь, к которой дополнительно подсоединяется коллектор для разогрева теплоносителя и над печкой монтируется теплообменник.

Как сделать теплый водяной пол и радиаторы в бане своими руками:

Вконтакте

Facebook

Twitter

Google+

laminatepol.ru

Как сделать теплый пол в бане?

Одной из часто встречающихся проблем в бане является холодный пол. Особенно, если это бетонный пол, на прогрев которого требуется довольно много времени и не все готовы топить баню, тратя дрова, газ или электричество, дожидаясь, пока пол нагреется.

Одним из наиболее простых решений в этом случае является укладка на пол деревянных трапиков, позволяющих избежать контакта с холодным полом.

Но есть и гораздо более эффективный способ сделать посещение бани более комфортным – это сделать теплые полы с подогревом водой или электричеством.

По сути, теплый пол в бане мало чем отличается от популярных сегодня теплых полов в квартирах.

Давайте посмотрим, как делаются водяные и электрические теплые полы, из каких элементов они состоят и как производится их монтаж

Водяной теплый пол

Одним из наиболее популярных видов теплых полов сегодня является водяной теплый пол.

Как следует из названия, тепло обеспечивается за счет прохождения нагретого жидкого теплоносителя в трубках, уложенных под поверхностью пола.

В качестве теплоносителя может использоваться обычная вода или специально приготовленный жидкий антифриз на основе этиленгликоля. Теплоноситель с использованием антифриза применяют в не отапливаемых банях. Продается такой теплоноситель в 10-килограммовых канистрах. Выдерживает без замерзания температуру до -30°С.

В отапливаемой бане можно использовать обычную воду.

В общем виде схема устройства водяного теплого пола показана на рисунке ниже:

Вода подается от источника тепла (система отопления, котел или любой другой источник) в трубопровод подающего коллектора.

Насос прокачивает воду по трубопроводу, уложенному под полом. Регулировка производится с помощью термостатов, подающих сигнал на сервоприводы.

Трубы водяного пола могут быть изготовлены из меди, пластика или металлопластика.

Медные трубы имеют очень продолжительный срок службы, легко гнутся, поддаются пайке и практически не подвержены коррозии. Но и стоят они весьма дорого.

Гораздо чаще используются пластиковые и металлопластиковые трубы, обладающие достаточной для укладки пластичностью и не подверженные коррозии.

Трубки прокладывают под финишным слоем так, как показано на рисунке ниже:

Трубки укладывают на фольгированную пленку, способствующую отражению тепла вверх, заливают стяжкой и поверх производят финишную отделку (укладка плитки и т.п.).

Трубы укладывают «змейкой» или «улиткой». «Змейка» проще в монтаже, «улитка» более равномерно прогревает пол.

Ниже вы можете посмотреть видео укладки теплого пола своими руками (для воспроизведения нажмите на треугольник):

Как видите, особых секретов в устройстве теплого водяного пола нет. Но есть два нюанса, которые могут быть решающими при выборе такого варианта подогрева:

1. В случае протечки в одной из трубок придется демонтировать весь пол для ее устранения. Как вы понимаете, это довольно трудозатратное мероприятие.
2. Если баней приходится пользоваться от случая к случаю, а зимой она не отапливается, то не исключено промерзание и разрыв трубок в зимний период.

Кроме этих двух весьма серьезных обстоятельств есть и другие, менее значительные, но не добавляющие удобства в использовании водяного пола – это настройка и поддержание в рабочем состоянии сервоприводов, вентилей, клапанов, насосов, обеспечивающих заданную температуру пола.

Электрический теплый пол

Если вы не готовы к трудностям, связанным с устройством водяного пола, вы можете рассмотреть вариант электрических теплых полов.

В этом случае вам не потребуется укладывать трубопроводы, по которым прокачивается теплоноситель и делать сложную наладку всех взаимодействующих систем и механизмов.

Электрический теплый пол делается с использованием электрического кабеля, который монтируется в толщу пола под финишным покрытием.

Электрическая схема такого пола может быть выполнена так, как показано на рисунке:

Как видите, устройство такого пола значительно проще. Нагревательный кабель подключается к источнику электроэнергии, его нагрев регулируется термостатом.

В целом устройство электрического пола выглядит так, как показано ниже:

Нагревательный элемент укладывается на фольгированную пленку, крепится монтажной лентой и заливается цементно-песчаной стяжкой с последующей укладкой кафельной плитки.

Электрическая схема подключения терморегулятора теплого пола показана ниже:

На фотографии можно увидеть, как укладывается нагревательный элемент, поверх которого, кладется кафельная плитка:

Также рекомендуем вам посмотреть видео, как укладывать электрический теплый пол на примере монтажа электрических матов Electrolux (для воспроизведения нажмите на треугольник):

Если вы не готовы самостоятельно выполнить все необходимые операции по монтажу теплого пола, рекомендуем вам обратиться к специалистам, имеющим опыт выполнения подобных работ.

Смотрите также:

Последние публикации:

Даже правильно выложенной кирпичной печи, со временем требуется ремонт. Высокие температуры, нарушение тяги, механические повреждения кладки – все это приводит к появлению дефектов, которые требуют устранения. Ведь хорошая тяга и отсутствие трещин в стенках –… Читать… Выбор печей для бани сегодня очень широк. Промышленностью выпускаются каменки на любой вкус и цвет. Вы можете подобрать готовую печь для установки в бане в соответствии с требуемой теплопроизводительностью в зависимости от объема парной и выбрать нужный… Читать… Для того, чтобы попариться в баньке сегодня вовсе не обязательно выкладывать основательную русскую печку, кладка которой под силу лишь опытным печникам. Сегодня промышленным способом выпускается большой ассортимент металлических каменок, обеспечивающих… Читать…

• < Выбор и установка пластиковых плинтусов
• Устройство бетонного пола в бане >

russkaya-banja.ru
