Теплый водяной пол труба – лучший вариант для устройства системы

Какие лучше трубы для теплого пола: как выбрать, виды

Просчитывая варианты отопительной системы, владельцы частного жилья и квартир в наши дни все чаще решаются на установку водяного контура под напольным покрытием. Этот способ экономичен и универсален: он может быть как основным, так и дополнительным источником тепла, его применяют в любых помещениях – от ванной до лоджии. Чтобы достичь наибольшей эффективности подобного отопления, стоит заранее узнать, какие лучше трубы для теплого пола и как определиться с их количеством.

Требования к трубам, соотношения размеров

К вопросу о том, какую трубу лучше использовать для теплого пола, следует отнестись со всей серьезностью: это объясняется специфическими условиями работы водяной системы отопления. Материал должен быть только новым и соответствовать целому перечню технических требований.

1.Удельный вес, технология изготовления. Не допускается монтаж «подпольного» обогрева из стальных водогазопроводных труб, даже если они произведены из нержавейки. СНиП (Строительные Нормы и Правила) запрещают использование сварных труб в закрытых системах теплого пола. Запрет действует независимо от разновидности шва (прямой он или спиральный).

Еще один минус труб, изготовленных из стали – большой вес. «Пирог» теплого пола, включающий бетонную стяжку, и без того имеет внушительный вес. Стальной контур резко увеличивает нагрузку на перекрытие.

2. Стойкость к внешним воздействиям. Именно от нее зависит долговечность контура, заливаемого бетоном. Монолит после застывания становится мощным накопителем и распределителем тепла (варианты с использованием «сухой» стяжки менее эффективны). Единственный минус: диагностика при поломках сложна, замена отдельного участка трубопровода практически невозможна. При порыве систему придется демонтировать целиком.

Чтобы избежать подобных неприятностей, выбирают трубы из химически инертного, термостойкого материала (должен выдерживать 90-95 ^о

С), полностью защищенного от коррозии, с гладкой внутренней поверхностью, не склонной к образованию известковых отложений. Идеальный выбор – труба со специальной защитой от кислородной диффузии.

3. Прочность. С внешней стороны на стенки давит стяжка, изнутри – теплоноситель. Хотя критические показатели давления маловероятны, труба должна быть рассчитана на 10 бар (на случай экстремальных скачков).

4. Достаточная длина. Контур должен быть цельным, поскольку любые соединения (муфты, фитинги, сварка) – это потенциальные места протечек. Не обнаруженный вовремя порыв приводит к затоплению соседей снизу или к короткому замыканию в электросети. Еще один аргумент против стыков – большая вероятность «зарастания» труб и засорения системы в этих местах.

Длина контура определяется расчетным путем. Обычно материал для теплого пола поставляется в бухтах и отпускается в погонных метрах. Пластичность позволяет придать трубе криволинейную форму с изгибами нужного радиуса.

Размеры труб

Самые популярные диаметры контура – 16 и 20 мм, значительно реже применяется материал ∅ 25 мм. Решая, какая лучше труба для теплого водяного пола, учитывают следующее:

• чем меньше диаметр, тем больше гидравлическое сопротивление и меньше способность к теплообмену;
• при увеличении диаметра приходится наращивать толщину стяжки – в результате поднимается уровень пола (это не всегда возможно), увеличивается нагрузка на перекрытие.

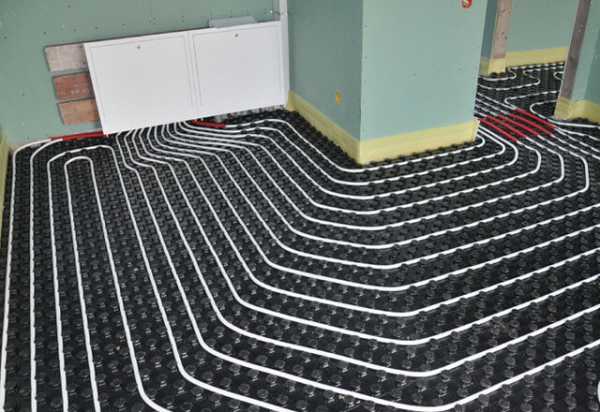

Пример устройства водяного пола с пенополистиролом

От выбранного диаметра зависит предельный метраж контура. При увеличении длины трубы гидравлическое сопротивление жидкости растет и может превысить технические возможности циркуляционного насоса. Создается эффект «запертой петли»: насосный агрегат качает теплоноситель, а он стоит на месте.

В таблице 1 указаны рекомендуемые соотношения диаметров и предельных показателей длины контура.

Таблица 1

Диаметр трубы, мм	Максимальная длина контура, м
16	60-70
20	80-90
25	100-120

Если максимальной длины одного контура недостаточно, то рекомендуется использовать дополнительные контуры.

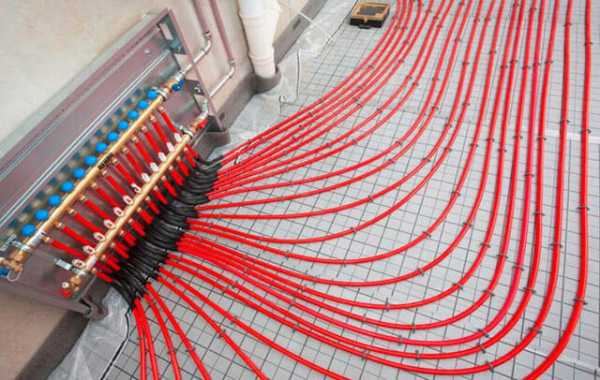

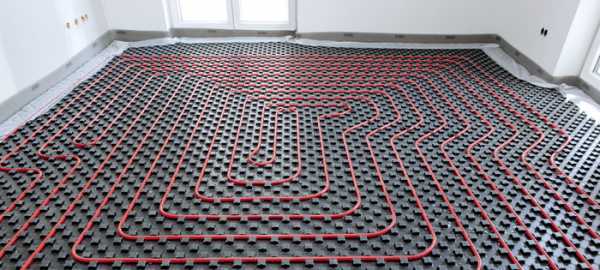

Водяной теплый пол из нескольких контуров

Какой материал труб лучше?

Зная основные требования к трубам, легче оценить преимущества и недостатки материалов, наиболее часто используемых для монтажа гидравлического пола.

Сшитый полиэтилен

В отличие от обычного полиэтилена, в котором связи между углеводородными цепочками очень слабы, его усовершенствованный аналог гораздо плотнее. В результате прессования под высоким давлением получается сшитый полиэтилен (РЕХ), обладающий множеством положительных свойств:

• устойчивость к механическим нагрузкам – полимер не лопается, не трескается, не стирается, его невозможно поцарапать;
• термостойкость – изделие нормально работает в диапазоне 0-95 ^оС, плавление начинается после 150 ^оС, горение – при 400 ^оС;
• коррозионная и биологическая устойчивость – на сшитом полиэтилене никогда не появится ржавчина или грибок;
• экологичность – материал полностью безопасен для здоровья, ни при каких условиях он не выделяет вредных соединений.

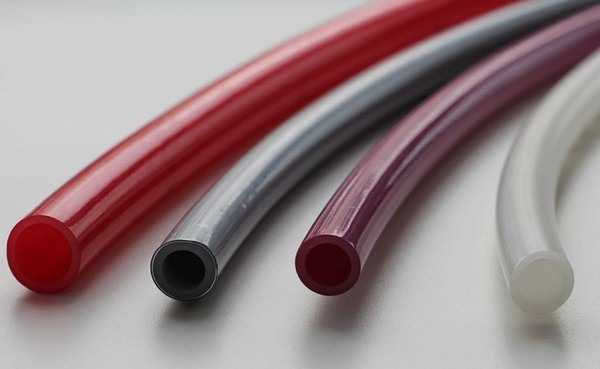

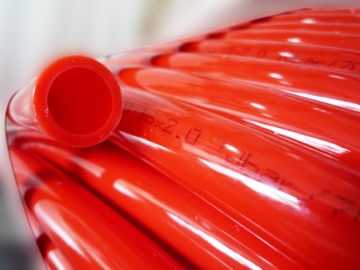

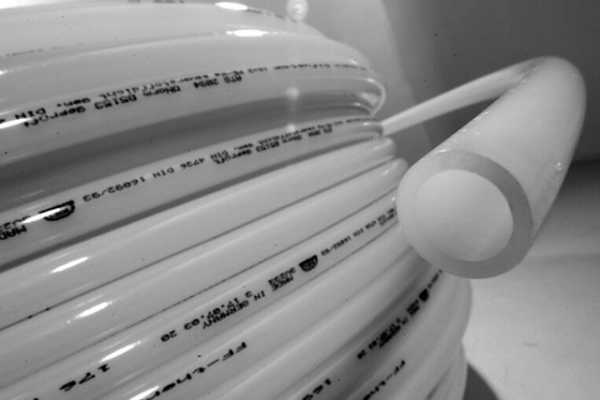

Трубы из сшитого полиэтилена

Часто спрашивают: если сравнивать разные трубы для теплого пола – какие лучше укладываются? Самыми пластичными считаются именно РЕХ-трубы: они легко гнутся и не ломаются даже после нескольких перегибов на одном и том же участке.

Специалисты рекомендуют при выборе РЕХ-труб обратить внимание на две важные характеристики:

• степень сшивания — она должны быть не менее 65-80%, иначе материал будет непрочным;
• способ сшивки молекул.

В таблице 2 указаны разновидности труб из сшитого полиэтилена, которые можно использовать для изготовления водяного пола.

Вид трубы	Минимальная плотность сшивки
PEX-a	75%
PEX-b	65%
PEX-c	60%

Наивысшим качеством обладают трубы категории РЕХ-a, но цена их достаточно высока. Более доступна по стомости категория РЕХ-b, тоже имеющая хорошие технические характеристики.

На заметку: Отдельно стоит отметить не так давно появившиеся на рынке изделия из термостойкого полиэтилена PE-RT, который обладает высоким качеством и создает конкуренцию трубам из РЕХ-a.

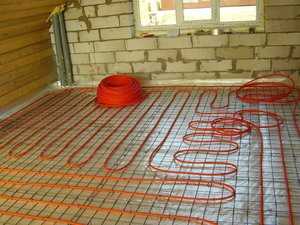

Теплый пол с трубопроводом из сшитого полиэтилена

Металлопластик

Это недорогой и надежный вариант, пользующийся повышенным спросом. Материал состоит из нескольких слоев, склеенных между собой. Внутренняя сторона стенок идеально гладкая за счет полимерного покрытия. Оно предохраняет алюминиевую основу и клеевые составы от разрушительного действия воды.

Металлопластиковые трубы также состоят из полиэтилена (сшитого или термостойкого) и имеют дополнительный алюминиевый слой

Плюсы металлопластиковых труб:

• продолжительный срок эксплуатации – производители гарантируют их работоспособность в течение 50 лет;
• коррозионная стойкость;
• безопасность для здоровья – полимеры химически нейтральны, не реагируют с растворенными в воде веществами;
• малый удельный вес;
• хорошие звукоизоляционные качества – теплоноситель перемещается по контуру практически бесшумно.

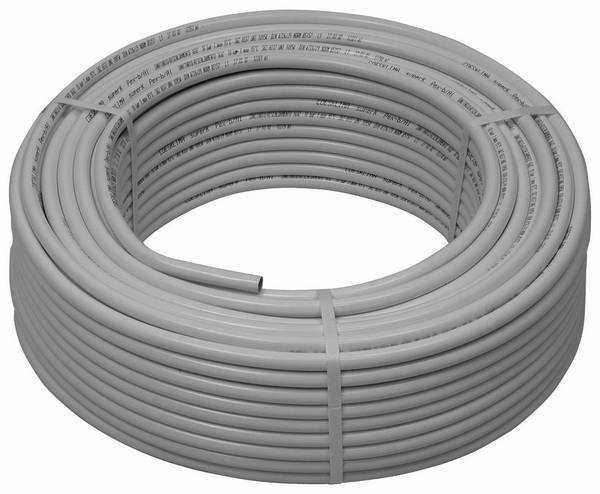

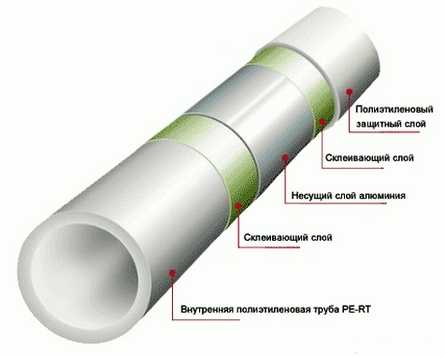

Трубы из металлопластика

Полипропилен

Материал обладает очевидными достоинствами: он долговечен, экологичен, доступен по цене. При необходимости трубы соединяют с помощью паяльника (сваривают). Стыки получаются абсолютно неразъемными и прочными.

Однако есть много существенных минусов для использования этого материала для системы теплого пола. Один из них — неудобство при монтаже. Полипропилен достаточно жесткий, поэтому минимальный радиус гибки соответствует 8-9 диаметрам трубки (у сшитого полиэтилена -5-6). К примеру, 16-миллиметровую полипропиленовую трубу можно укладывать с шагом не менее 128 мм. Иногда этого недостаточно для обеспечения заданной тепловой мощности. Кроме этого полипропилен обладает невысокой теплопроводностью и высокой степенью линейного расширения. Еще один нюанс – жесткое требование к температуре: в помещении, где монтируется контур должно быть не менее 15 ^оС.

Трубопроводы из полипропилена широко востребованы для монтажа водопроводных систем и радиаторов отопления, а для теплого пола это не лучший вариант

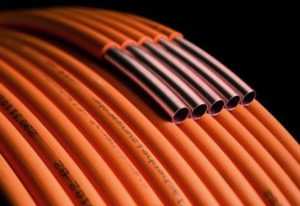

Медь

Этот металл успешно конкурирует с синтетическими материалами. Преимущества меди таковы:

• высокая теплопроводность;
• долговечность – при выполнении всех технических требований к монтажу и эксплуатации трубы прослужат не менее 50 лет;
• пластичность;
• термическая и механическая прочность – медная трубка ни при каких условиях не лопнет, не потрескается и не расплавится.

К недостаткам медных труб относятся:

• высокая стоимость материала – к расходам на сами трубы добавляется стоимость медных соединений;
• сложность монтажа — он осуществляются с помощью трубогиба и пресс-машины, для обслуживания такого оборудования нужна профессиональная подготовка;
• чувствительность к качеству воды – если она щелочная или кислотная, начинается коррозия труб (то же самое происходит при контакте меди со стальными фитингами).

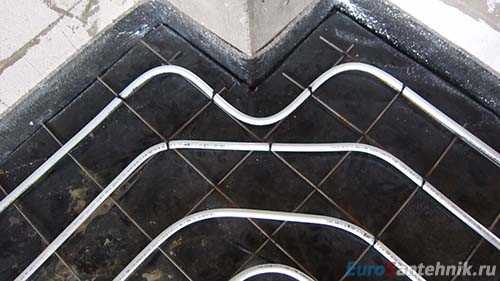

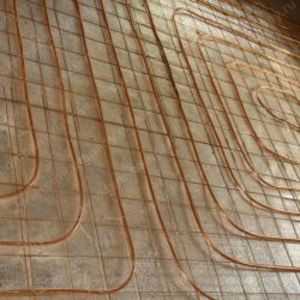

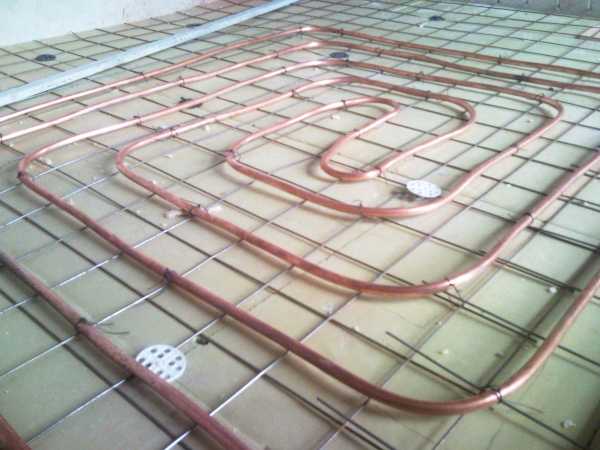

Теплый пол из медных труб

Подводя итоги сравнения материалов, отметим, что специалисты рекомендуют остановить свои выбор на полиэтилене или металлопластике.

Расчет количества труб и схемы укладки

Определившись, какие лучше купить трубы для монтажа теплого пола, следует рассчитать их количество. С этой целью вычерчивают схему укладки:

• на листе миллиметровой бумаги в масштабе строят план комнаты;
• схематически наносят предметы крупногабаритной мебели и бытовой техники – под ними монтировать трубы не рекомендуется;
• на свободной площади чертят контур согласно выбранной схеме.

Существуют следующие основные варианты схем водяных контуров теплого пола:

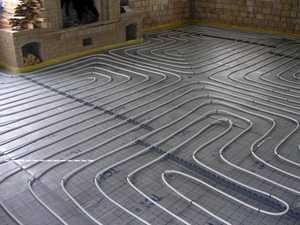

1. «Змейка». Трубу прокладывают сначала вдоль периметра комнаты, а затем – параллельно одной из стен и в конце приходят к начальной точке. Спроектировать и реализовать эту схему несложно, однако для нее характерен серьезный недостаток. Пока теплоноситель последовательно, по змейке, проходит через всю комнату и возвращается к коллектору, он успевает остыть. Участок пола, приближенный к врезке, нагревается гораздо сильнее, чем удаленный.

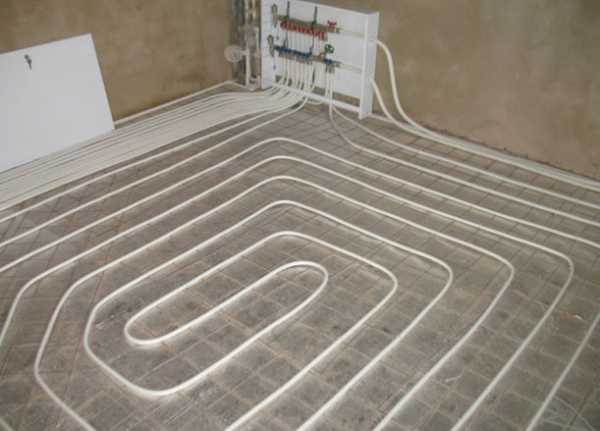

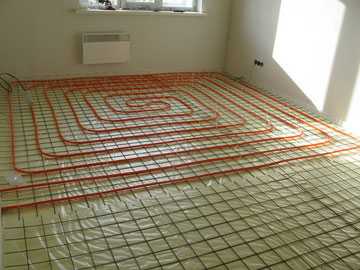

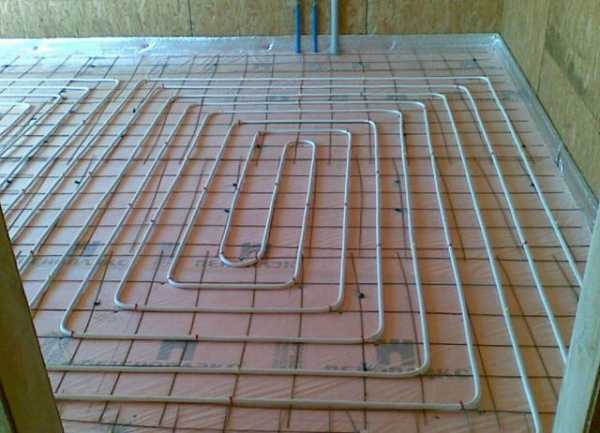

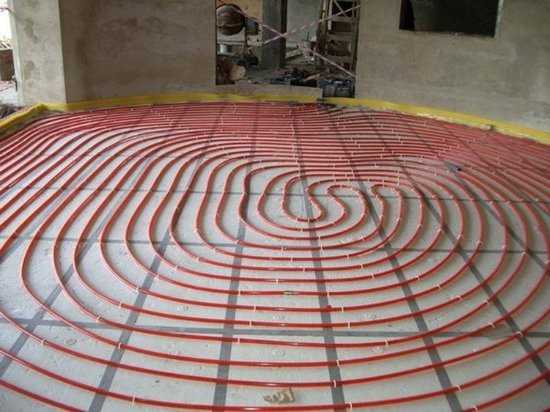

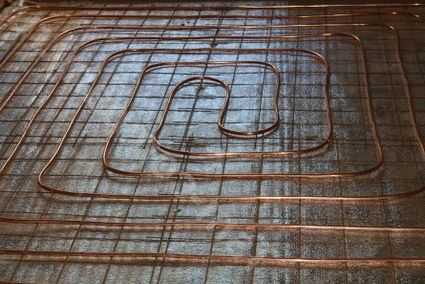

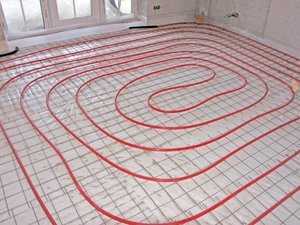

2. «Улитка» или «спираль». Труба все время повторяет контуры периметра, двигаясь к центру. После достижения центральной точки труба возвращается к коллектору. Во время монтажа контур укладывают с двойным интервалом, чтобы было место для обратного хода. В этом варианте тепло более равномерно распределяется по полу.

«Улитка» предполагает лишь один резко очерченный изгиб – в середине схемы. Поэтому можно использовать жесткие трубы, имеющие большой радиус изгиба.

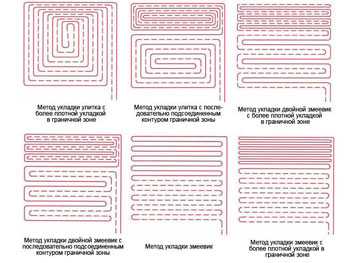

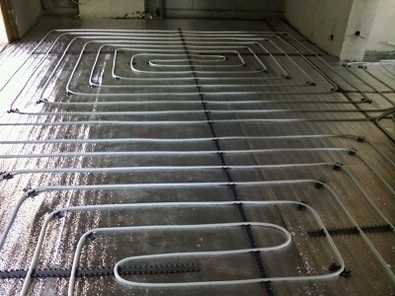

Возможны различные варианты основных схем укладки теплого пола

При проектировании делают промежуточные замеры, чтобы не выйти за пределы максимальной длины контура, зависящей от диаметра трубы (таблица 1). Большую комнату делят на несколько секторов, для каждого из которых разрабатывают отдельный контур, подключаемый к общему коллектору. В этой ситуации бывает целесообразно использовать комбинированную схему: большую часть помещения уложить «улиткой», а остаток – змейкой.

В процессе составления плана укладки труб учитывают следующие моменты:

• от стен делают отступ 15-20 см;
• шаг между соседними линиями контура может быть переменным – чаще всего достаточно 15-30 см, а на участках с большими теплопотерями интервал уменьшают до 10-15 см.

По готовому чертежу замеряют общую длину всех контуров, умножают на масштаб и получают необходимый метраж трубы.

Как выбрать трубы для устройства теплых полов, об их плюсах и минусах, также подробно рассказано в видео.

okanalizacii.ru

какие трубы лучше использовать для монтажа

Рынок строительных материалов переполнен обширнейшим ассортиментом различных видов труб, используемых для монтажа отопительных систем, в том числе и водяных тёплых полов. Поэтому каждый домовладелец, желающий создать комфорт в своей квартире или частном доме, должен разбираться в критериях и особенностях выбора материалов для самостоятельной прокладки трубопровода.

Большим спросом пользуются изделия известных брендов, даже несмотря на высокую стоимость готовой продукции. В первую очередь это обусловлено тем, что система тёплого пола покрывается сверху бетонной стяжкой, кафельной плиткой или другим напольным покрытием и при поломке трубы её замена требует проведения капитальных дорогостоящих ремонтных работ.

Естественно, если домовладельца не беспокоит экономия денежных средств, то можно купить изделия, изготовленные из меди. Но неэкономные люди, выполняющие, ремонт своими руками явление не распространённое. Поэтому медные водопроводы на практике встречаются очень редко. При этом для правильного выбора труб подходящих под тёплые системы водяных полов нужно разбираться в их основных характеристиках.

Трубы под тёплый пол — основные требования

Монтаж тёплых водяных полов не назовёшь простым процессом, и поэтому использовать стандартные трубы для холодной или горячей воды нецелесообразно. Изделия, которые будут располагаться под полом должны иметь длительный эксплуатационный ресурс, выдерживать резкие перепады температур и быть устойчивыми к коррозии. При этом если точно следовать всем эксплуатационным и монтажным правилам срок службы тёплого пола может составить 30 и более лет.

Трубы для теплого пола обязательно должны соответствовать требованиям герметичности и обладать качественной изоляцией, что позволит защитить систему отопления от накипи и коррозии. При этом водопроводные изделия должны иметь высокую степень эластичности и устойчивости на изгиб, не ломаясь и не растрескиваясь под внешним механическим воздействием.

Под такие жёсткие критерии выбора, подпадают изделия из металлопластика, меди, полиэтилена, а также стальные аналоги, покрытые специальным защитным слоем. При этом ни в коем случае не допустимо использование изделий из чугуна, которые не соответствуют даже минимальным нормам. Лучше пользоваться продукцией известных брендов, зарекомендовавших, себя на строительном рынке с положительной стороны.

Монтаж тёплого пола — трубы и их выбор

Прежде чем переходит к монтажу тёплых водяных полов, нужно разобраться, какие трубы лучше всего подойдут для этого? Главными критериями в такой ситуации являются: надёжность, характеристики теплопроводности, простота выполнения изгибов и, естественно, стоимость изделия. На сегодняшний день можно рассматривать следующие типы труб для системы тёплых полов:

• изделия из меди;
• полиэтиленовые сшитые трубы;
• продукция из полипропилена;
• металлопластиковая водопроводная труба.

Если при выборе исходить из степени теплопроводности изделия, то оптимальной будет считаться медь. Такой материал обладает высокой гибкостью и может сгибаться с любым даже минимальным радиусом, естественно, при наличии специального инструмента. Но стоимость медных изделий настолько высока, что отпугивает большинство среднестатистических потребителей. Помимо этого медь подвержена окислению, которое может привести к утечке.

Сшитая конструкция полиэтиленовой трубы

Трубы для тёплого пола, изготовленные из сшитого полиэтилена, можно смело зачислить к изделиям с максимальной устойчивостью к перепадам температур, благодаря чему можно использовать очень горячий теплоноситель. Прочность такой трубы была достигнута благодаря специальному технологическому процессу изготовления, который обусловлен производством продукции под высоким давлением.

Сшитая полиэтиленовая труба под тёплый пол выпускается с разной степенью плотности. При этом специалисты рекомендуют выбирать изделия с плотностью сшивки от 65 до 80%. Данные параметры влияют не только на качество трубы, но и на её стоимость. Для обработки труб из полиэтилена используют следующие способы сшивки:

• посредством газа силана;
• при помощи пероксида;
• путём облучения электронами.

Для стыковки полиэтиленовых изделий в процессе монтажа тёплого пола используется специальный фитинг, благодаря которому весь процесс займёт не больше минуты. Специальное кольцо надевают на край изделия, после чего при помощи соединительного инструмента выполняется расширение конца трубы. В расширенный край трубы помещается фитинг, после чего выполняют обжимку кольцом и стык готов.

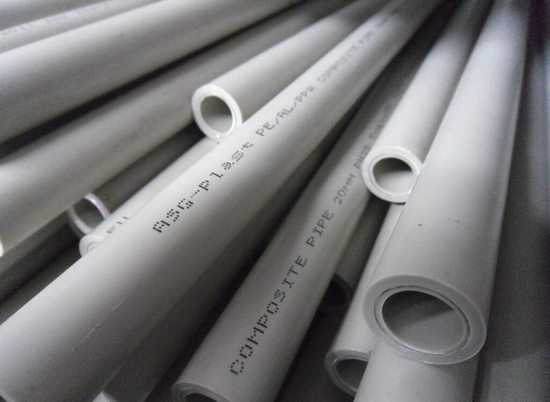

Полипропиленовая труба в системе отопления

Главным достоинством полипропиленовых труб считается их стоимость. При этом благодаря использованию термосварки для соединения трубопровода вся конструкция получается монолитной. Такие изделия обладают высокой прочностью и длительным эксплуатационным ресурсом до 30 лет. Максимальные показатели температуры теплоносителя, который будет протекать в системе тёплого пола, составляет 95° C.

Но такой, на первый взгляд, идеальный материал не приобрёл широкого использования в изготовлении тёплых конструкций полов из-за незначительного радиуса изгиба. Сам процесс монтажа подразумевает наличие специальных торцевателей и сварочных насадок. Для отопительной системы лучше использовать трубы, при изготовлении которых выполнялось армирование изделия с помощью перфорированной фольги.

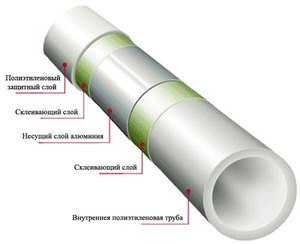

Изделия из металлопластика для тёплых полов

Использование труб из металлопластика для изготовления тёплых водяных полов ничем не уступает по своим характеристикам полимерным аналогам. Во время нагрева труба из металлопластика не деформируется, выдерживает большие нагрузки и обладает длительным эксплуатационным ресурсом. При этом конструктивно такие изделия состоят из определённых слоёв.

• Рабочие параметры давления и температуры металлопластиковых труб обеспечиваются за счёт внутреннего слоя изделия, который сшивается способом экструзии из полиэтиленового материала.
• Следующим является клеящий слой основным предназначением, которого является надёжное скрепление алюминия и полиэтилена.
• Алюминиевый слой обустраивается из специальной фольги толщиной соответствующей параметрам готового изделия и может составлять до 2,5 мм. Фольга спаивается по всей длине встык или внахлёст.
• Поверх фольгированного слоя снова наносится клеящий состав, который надёжно соединяет алюминий с внешним финишным слоем, который носит защитный характер.
• В большинстве случаев для изготовления защитного слоя также используют полиэтилен.

Благодаря своей многослойности и армированию металлопластиковая труба качественно гнётся и сохраняет форму после сгибания, что имеет большую важность при прокладке тёплых полов. Это обусловлено необходимостью прокладки труб, по форме, напоминающей, змеевик с множеством поворотов.

Трубы из меди – долговечность и качество

Медные изделия имеют самую большую стоимость, но при этом являются наиболее долговечными и соответствуют всем требованиям сооружения тёплых полов. Такое изделие легко сгибается с минимальным радиусом без образования дефектов, что выводит его на лидирующие позиции среди водных систем обогрева полов. Изделия из меди имеют самый длительный эксплуатационный ресурс более 50 лет.

Медная труба может выдерживать очень высокие температуры и давление 300° C и 400 атмосфер соответственно. Медь качественно противостоит известкованию, коррозии, и различным вредителям, которые могут жить в доме, и имеет высокую теплоотдачу. Но медные изделия стыкуются только с медью или латунью.

Малоизвестные виды труб в отопительной системе

Чтобы тёплый пол имел максимальную эффективность, для его обустройства используют гофрированные трубы. Такие изделия благодаря увеличенной за счёт гофры площади способны передавать энергию тепла с максимальным КПД. Гофрированную трубу можно надеть на аналогичное изделие из металлопластика в качестве дополнительного защитного слоя.

Также для тёплых полов иногда используют водоводы из гофрированной нержавейки, внешне напоминающие душевые шланги. При этом теплопроводность таких изделий выше, чем у металлопластиковых или пропиленовых аналогов. Также трубы из нержавеющей стали выдерживают механическое давление намного больше, чем большинство других труб, используемых, для тёплых полов.

Как выбирать диаметр изделий ?

Определившись с материалом трубы для тёплых поло,в оптимально подходящим по всем параметрам, нужно выбрать диаметр изделия. Диаметр трубы для прокладки тёплой конструкции полов напрямую зависит от габаритов помещения, температурных параметров и давления в отопительной системе, а также возможности реализовать подключение дополнительных насосов. Рекомендуемым диаметром водовода является размер трубы 1,6–2,5 см. При этом, чем толще трубы, тем большее давление должно создаваться в отопительной системе. Естественно, для точного расчёта всех параметров лучше воспользоваться услугами специалистов.

Подсчёт расхода материала для тёплого пола

В процессе проектирования тёплых водяных полов в конкретно взятом помещении нужно исходить из того, что 100 метров водовода хватит на площадь в 20 метров квадратных. Одну петлю пола с водным подогревом нужно изготавливать только из цельного трубопровода а, следовательно, учитывая, что в бухте не более 100 м то и, длина помещения не должна превышать этих параметров.

Замерив общую площадь отапливаемой комнаты можно точно рассчитать количество труб для изготовления тёплого пола. В процессе расчёта нужно учитывать участки помещения, не подлежащие обогреву, что позволит избежать покупки лишнего материала.

Очень важное значение имеет расстояние между параллельными витками. Словами специалистов это шаг тёплого пола. Данная величина будет зависеть от температурных показателей в зоне укладки, системы подогрева полов. Максимальные параметры шага не должны превышать 350 мм. Если этим параметром пренебречь, то будет ощущаться зональная разница температуры напольной поверхности.

Особенности прокладки тёплых полов

Для обустройства качественной и эффективной водяной системы обогрева полов нужно чтобы входная труба пролегла в районе, где показатели температуры помещения минимальные. В большинстве случаев это стена с окнами или входной дверью, через которые могут происходить значительные теплопотери. Именно поэтому горячая вода должна подаваться в самых холодных местах. Это позволит добиться максимальной эффективности распределения энергии тепла, отопительной системы.

Если в помещении, где прокладывается водяной тёплый пол, находится массивная мебель или другие предметы интерьера, создающие дополнительные механические нагрузки на напольную поверхность, то под ними выполнять укладку водовода, не рекомендовано. Тем более что предметы мебели не нуждаются в постоянном притоке тепла, который может приводить к деформации изделия, особенно если в помещении есть влага.

Если домовладелец остановил свой выбор на водной системе подогрева квартиры, то, какие трубы лучше для тёплого пола подойдут в каждом конкретном случае, напрямую зависит от предпочтений и финансовых возможностей человека. Но увлекаться экономией в этом вопросе нецелесообразно, так как любая поломка приведёт к сложному капитальному ремонту.

Оцените статью: Поделитесь с друзьями!

kotel.guru

Какие трубы для водяного теплого пола лучше? Сравниваем 4 варианта!



При монтаже теплых полов часто возникает вопрос какие трубы для водяного теплого пола лучше? Ведь для качественной службы полов помимо правильного выбора способа укладки, важно выбрать материал, из которого трубы сделаны. Чаще всего для этих целей используются медные, металлопластиковые, трубы из сшитого полиэтилена (PEX-трубы) и гофрированная нержавеющая труба. Каждый тип труб имеет свои особенности и недостатки. О них и поговорим далее.

Трубы из меди для теплого пола

Безусловно, отвечая на вопрос какие трубы для водяного теплого пола лучше — медные трубы будут считаться наилучшим вариантом. Медь долговечна (прослужит не один десяток лет), имеет высокую теплопроводность, а значит и теплоотдачу, что является решающим значением для теплого пола. Но существует несколько недостатков. Наверное, главный из них, который может сыграть не в пользу выбора меди – это цена. Медные трубы значительно дороже труб из других материалов. Кроме того, из-за сложностей в монтаже, произвести укладку медного пола может только специалист с профессиональным оборудованием. Что также повышает итоговую стоимость пола.

Металлопластиковые трубы для теплого пола

Металлопластиковые трубы – один из самых популярных на данный момент способ укладки теплых полов. Они устойчивы к коррозии, легки в монтаже, их можно укладывать без соединений. Из-за высокой пластичности труб их можно монтировать в помещениях нестандартной формы. Трубы из металлопластика не требуют специального оборудования, поэтому их можно укладывать самостоятельно. Единственное, стоит обратить внимание на монтаж фитингов. Здесь есть свои нюансы. Неправильный или неаккуратный монтаж фитингов может привести к утечке и даже разрыву трубы. Ну и конечно, цена. В финансовом плане, металлопластиковые трубы также являются привлекательным выбором. Отвечая на вопрос, какие трубы для водяного теплого пола лучше в качестве монтажа, то ответ, безусловно, металлопластиковые.

Трубы из сшитого полиэтилена (PEX) для теплого пола

PEX-трубы отличаются особой мягкостью и эластичностью. Они износостойки и прочны. Поставляются в больших бухтах до 600 метров. За счет этого, их можно укладывать единой линией без спайки и дополнительных креплений, что устраняет риск утечки или механических повреждений при монтаже. Долговечны – срок службы до 50 лет. Обладают высокой температурной устойчивостью без потери срока службы. Выдерживают температуру до +95°C. Кроме того, такую трубу можно заливать бетоном. Единственный минус – из-за своей эластичности их необходимо фиксировать к полу дополнительными хомутами чтобы избежать размотки. Если отвечать на вопрос какая труба для водяного теплого пола лучше или оптимальна в плане цены и качества, то здесь будет лидером сшитый полиэтилен.

Используется два вида PEX-труб:

PEX-A (пероксидная сшивка). Технология, которая применяется при сшивании этого типа полиэтиленовых труб обеспечивает равномерную и высокую степень сшивки, что приводит к уникальным по прочности качествам. Это делает трубу долговечной, особенно в местах соединения с фитингами. PEX-A экологически чистый материал.

PEX-B (силанольная сшивка). Менее затратный метод сшивки. В отличии от PEX-A, после экструзии степень сшивки не превышает 15%, что требует дополнительной термической обработки на высокой температуре для увеличения степени сшивки. Является менее экологичным материалом. Стоимость PEX-B ниже стоимости PEX-A.

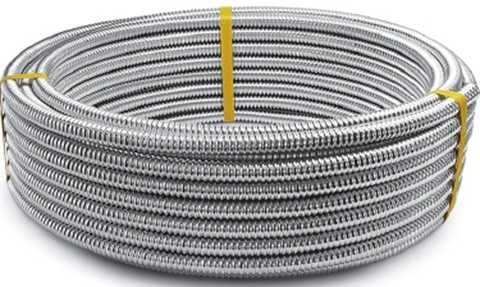

Гофрированная нержавеющая труба для теплого пола

В последнее время набирает популярность пол из нержавеющей гофры. У этого материала много плюсов: неограниченный срок службы, легко гнется без дополнительных приспособлений и большого количества соединительных узлов. Благодаря этому, являются прекрасным решением для маленьких помещений. Нашли широкое применение в старых домах с изношенным теплопроводом и новостройках благодаря возможности залить трубы бетоном. Минус – относительно высокая цена и ограниченный ассортимент в строительных магазинах. Так же из-за своей «гофрированности» такие трубы добавляют шума при передвижении в них воды.

Диаметр трубы теплого пола

Когда вы определились с трубой теплого пола, настало время подобрать нужный диаметр. Чаще всего используют 2 диаметра: 16 и 20. Использовать большие диаметры не имеет смысла.

В большинстве случаев Вам за глаза хватит 16 диаметра трубы теплого пола. В 90% случаев он проходит по теплотехническим характеристикам. Плюс ко всему с ним очень удобно работать.

Трубы 20 диаметра вы так же можете использовать, учитывая немного увеличенный шаг укладки и сложность в сгибании трубы.

Шаг укладки трубы теплого пола

В идеальном случае, шаг укладки трубы нужно рассчитывать при помощи специальных теплорасчетных программ. Используя их, вы точно не ошибетесь. Но если такой возможности у Вас нет, то следует взять за основу следующие данные:

• Основную зону теплого пола следует укладывать шагом 150 мм
• Краевые зоны (зоны с наружными стенами) следует усиливать и укладывать с шагом 100 мм. Размер краевой зоны примерно 1 метр от стены.

Расчет трубы теплого пола

Рассчитать длину трубы водяного теплого пола довольно просто. Для этого предусмотрены табличные значения. Как видно ниже, для каждого шага дана информация по количеству труб, расходуемых на один квадратный метр.

Значения эти весьма точные. Но на всякий случай стоит брать 10% запас, чтобы не ошибиться при покупке.

После того, как вы определитесь, сколько квадратных метров у вас смонтировано 10, 15 и 20 шагом, вам останется просто перемножить количество на табличные значения

Шаг укладки	Примерный расход трубы в метрах на метр квадратный
100	10
150	6,7
200	5

PEX трубы для теплого пола

Сейчас на рынке представлены два вида труб: PEX и PE-RT. PEX – это сшитый молекулярным способом полиэтилен. Различают несколько методов сшивок: PEX-A, PEX-B, PEX-C и PEX-AL-PEX. Первые три вида по сути слабо чем отличаются друг друга. Но вот четвертый вид сшивки – это популярная по сей день металлопластиковая труба.

Нет чрезвычайно большой разницы, какой вариант выбрать. Обращайте внимание на производителя и на то, насколько хорошо он себя зарекомендовал.



Итог

Медная труба для водяного теплого пола — лучший выбор. Но она дорогая, как и в стоимости, так и в монтаже.

Оптимальные варианты — металлопластиковые трубы и трубы из сшитого полиэтилена. Одни лучше гнутся, другие чуть дешевле.

Так же мы проверили несколько труб теплого пола на излом. Вот что получилось:



eurosantehnik.ru

каким материалом делать, какой диаметр выбрать

Содержание:

Для прокладки водоснабжающих магистралей, а также при обустройстве напольного покрытия с обогревом используют разные виды трубной продукции. Как же определить, какая труба лучше для теплого водяного пола? Делая выбор, нужно принимать во внимание несколько критериев.

В первую очередь учитывают продолжительность срока эксплуатации, а также сложность выполнения монтажных работ и стоимость стройматериалов. Во многом качество трубной продукции зависит от компании-производителя. По этой причине большинство покупателей отдают предпочтение дорогостоящим трубам, выпускаемым под известными торговыми марками.

Обычно при монтаже пола с обогревом задействуют металлопластиковые или полимерные изделия, выпускаемые из сшитого полиэтилена. Правда, при наличии финансовой возможности можно задействовать медные трубы, но в результате стоить такая конструкция будет значительную сумму. Поэтому трубную продукцию из меди приобретают очень редко.

Принимая решение, какие трубы выбрать для теплого пола, потребителям нужно учитывать то, что они отличаются техническими параметрами, эксплуатационными характеристиками и особенностями осуществления монтажных работ.

Трубы для теплого водяного пола из сшитого полиэтилена

Данная продукция устойчива к термическим воздействиям, что позволяет ее применять для теплоносителя, имеющего высокую температуру. Такая прочность труб обусловлена тем, что их производят по специальной технологии, основанной на повышенном давлении.

Полиэтиленовые сшитые изделия, которые задействуют в процессе обустройства теплого пола, бывают разной степени плотности. Специалисты рекомендуют прокладывать трубы с плотностью сшивки в пределах 65-80%. Этот критерий на цену продукции не влияет.

Обрабатывают полиэтилен следующими способами:

• газом силаном при плотности сшивки 65%;
• пероксидом – получаемая плотность сшивки равна 75%;
• облучают потоком электронов в условиях магнитного поля — плотность сшивки 60%.

Чтобы обеспечить прочное и абсолютно герметичное соединение участков трубопровода задействуют особые фитинги, на что уходит несколько секунд:

1. На конец трубы помещают специальное кольцо.
2. Используя инструмент, который предназначается для обеспечения соединений, конец отрезка изделия расширяют.
3. В подготовленное отверстие вставляют фитинг.
4. Трубу прочно обжимают кольцом вокруг соединительного элемента – работа завершена.

Хорошим решением проблемы, какой трубой делать теплый пол, является приобретение трубной продукции из сшитого полиэтилена, имеющей кислородный барьер. Но по причине дороговизны данных изделий они не настолько востребованы как металлопластиковые.

Трубы из металлопластика – какие лучше

Металлопластиковая продукция, используемая для укладки теплого водяного пола, также востребована, как и полимерные изделия. Такие трубы в процессе нагрева не изменяют свою структуру, они способны выдержать повышенные нагрузки и их можно эксплуатировать длительное время.

Их выпускают в пятислойном исполнении. Из пяти слоев три основные, а два являются связующими или клеевыми, при этом верхний и нижний из них изготавливают из сшитого полиэтилена. В середине имеется алюминиевая фольга, которая соединяется с полиэтиленовым слоем при помощи специальной клеевой прослойки.

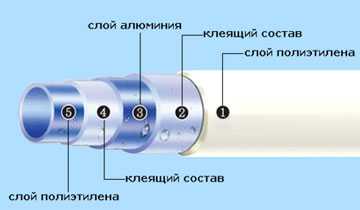

Устройство трубы выглядит так:

1. Внутреннюю поверхность металлопластиковой трубы, обеспечивающую рабочие параметры относительно давления и температуры, производят из сшитого полиэтилена с использованием метода экструзии.
2. Дальше располагается слой особого клеящего состава, способного обеспечить прочное соединение между полиэтиленом и алюминиевой прослойкой.
3. В процессе изготовления газонепроницаемого слоя применяют особый фольгированный материал, толщина которого зависит от диаметра трубы для теплого водяного пола и может находиться в пределе от 0, 2 до 2,5 миллиметров. Фольгу сваривают по всей протяженности изделия одним из двух способов – встык или внахлест.
4. Потом следует еще один слой клеящего вещества, который предназначается для соединения алюминиевой прослойки с наружным защитным покрытием трубы.
5. Верхний слой производят из сшитого полиэтилена или обычного с повышенной плотностью.

Такое строение труб обеспечивает им высокую гибкость, сохранение формы после сгибания, что имеет немаловажное значение при проведении монтажа пола с обогревом, поскольку трубопровод укладывают в форме спиралей или змеек, имеющих большое количество изгибов и поворотов. Читайте также: «Какую трубу лучше использовать для теплого пола – виды, преимущества и недостатки».

Так как вес металлопластикового изделия небольшой, это значительно упрощает выполнение работ. Когда укладывается водяной теплый пол — диаметр трубы из металлопластика должен составлять 16 или 20 миллиметров. По мнению специалистов, имеющих многолетний опыт, изделия с большими или меньшими размерами использовать не стоит.

Порядок расчета примерного расхода труб

Проектируя систему теплого пола, учитывают, что максимальная протяженность трубопровода не может превышать 100 метров, при этом каждую петлю прокладывают из цельного куска продукции. Читайте также: «Как сделать расчет трубы для теплого пола – проверенные способы».

Как показывает практика, стометровой бухты бывает достаточно на площадь, равную 20 «квадратам». Отсюда, исходя из размеров помещения, можно рассчитать примерный расход труб для создания пола с обогревом.

При проведении подсчетов из общей площади вычитают участки не обогреваемой поверхности. Также нужно учитывать расстояние между соседними петлями, которое принято называть шагом укладки (детальнее: «Какое расстояние между трубами теплого пола нужно делать – советы по монтажу»). Данная величина зависит от температурного режима в зоне обогрева. Максимальная длина шага составляет 35 сантиметров. В случае превышения этого расстояния перепад температурного режима будет ощутим, поскольку напольная поверхность станет прогреваться неравномерно.

Для проектирования и монтажа такого пола желательно воспользоваться услугами профессионалов.

trubaspec.com

подбираем оптимальный диаметр, длину, расстояние между трубами —

Водяной тёплый пол пользуется огромной популярностью. Чаще всего именно ему отдают предпочтение в тех случаях, когда такая прокладка труб для теплого пола водяного технически возможна и не связана с дополнительными сложностями в виде оформления специальных разрешений, падения давления в централизованной системе.

Преимуществ у такого решения множество:

• водяной тёплый пол способен отапливать большие площади, экономя при этом тепло за счёт оптимального распределения тепла в помещении;

Какая труба лучше для теплого водяного пола

• отсутствие циркуляции пыли;
• позволяет устранить проблему повышенной влажности;
• равномерный прогрев всех зон;
• возможность использования цементной стяжки, смонтированной над трубами в качестве теплового аккумулятора;
• нет электромагнитного поля;
• есть возможность использования любых источников для подключения к системе, включая нетрадиционные;
• средний срок службы системы составляет 50 лет.

Конструкция водяного тёплого пола, какая труба лучше

Основу конструкции любого водяного тёплого пола составляют трубы. От их правильного выбора во многом зависит надёжность и эффективность работы всей системы в целом. Опыт использования подобных систем позволяет назвать лучшими трубами для теплого водяного пола изделия из полимерных материалов. Все они имеют огромные преимущества перед металлическими:

• удобны в транспортировке (так как продаются в бухтах),
• имеют большую длину, позволяющую сделать цельный контур,
• обладают минимальным температурным расширением, высокой теплопроводностью.

Чаще всего проектируя водяной теплый пол под плитку трубы заказывают или из металлопластика, или из сшитого полиэтилена. Каждый из перечисленных видов отличается собственными особенностями монтажа и техническими характеристиками.

Конструкция водяного тёплого пола

Лучшие трубы для водяного пола: сшитый полиэтилен или металлопластик

Сшитый полиэтилен

Сшитый полиэтилен выделяется среди других изделий аналогичного назначения своей высокой стойкостью к интенсивному термическому воздействию, резкому повышению температуры теплоносителя. Особенности технологии производства с использованием высокого давления позволяют обеспечить повышенные характеристики прочности изделий.

Сшитый полиэтилен

Определяясь с тем, какие лучше трубы на теплый пол важно принимать во внимание, что продукция из сшитого полиэтилена выпускается с разной плотностью. Для данной сферы использования рекомендуется выбирать материалы с плотностью сшивки 65-80 %.

В комплектацию контура для теплого пола к трубам должны быть подобраны соответствующие фитинги, которые позволят обеспечить системе прочные герметичные соединения при минимальных затратах времени.

Металлопластик

Секрет популярности металлопластиковых труб заключается в их доступной стоимости и достаточно высоком уровне качества при неизменных технических характеристиках на протяжении всего срока эксплуатации.

Металлопластик

Они отвечают всем требованиям, которым должны отвечать трубы для водяного пола в частном доме:

• сохраняют свою структуру при нагреве,
• отличаются небольшим весом,
• выдерживают большие нагрузки,
• имеют длительный срок службы,
• не нуждаются в дополнительном обслуживании,
• обладают высокой гибкостью,
• после изгибания хорошо держат форму.

Все перечисленные качества предельно важны при выполнении монтажа тёплого пола, когда нужно укладывать трубы, выполняя множество поворотов.

трубы для водяного пола в частном доме

Благодаря всему комплексу преимуществ металлопластика принимая решение о том, какая труба лучше под теплый пол, большинство специалистов и частных мастеров именно ему и отдают предпочтение.

Сколько нужно трубы для теплого водяного пола

Для того чтобы определить примерный расход трубы на водяной теплый пол, принято исходить из того, что в любом из помещений максимальная длина контура может составлять 70 м. в случае, если указанный предел необходимо превысить, нужно будет использовать другую петлю контура. При этом каждая из петель выполняется из цельного изделия. Также, перед тем как покупать трубы, стоит учитывать, что площадь, на которой не планируется установка тёплого пола, не должна учитываться в общей площади (в местах установки крупногабаритной бытовой техники, мебели, сантехники, в пределах 200 мм от каждой из стен).

Исходя из представленных данных можно рассчитать, сколько трубы уходит на теплый пол. В среднем для пола площадью 20 м2 будет достаточно 100 м трубы (при расстоянии между витками 20 см). Но на практике расчётные данные могут несколько варьироваться в зависимости от схемы укладки. Выполняя подсчет трубы на теплый пол необходимо учитывать также и шаг укладки – расстояние, которое будет выдерживаться между соседними витками.

расход трубы теплого пола в зависимости от шага петли

Водяной теплый пол, шаг трубы

Именно от того какое расстояние между трубами водяного теплого пола будет заложено в проект зависит температура, поддерживаемая в зоне нагрева. Его значение может варьироваться в пределах 5-35 см. Закладывать большее расстояние между витками не рекомендуется, так как в этом случае выбранный шаг трубы для водяного теплого пола не позволит обеспечить равномерный прогрев всей площади, будут ощущаться зональные перепады температуры. При этом в большинстве случаев шаг менее 15 см с экономической точки зрения неоправдан.

Чаще всего в качестве расстояния между витками выбирают среднее значение (на уровне 20 см). Но для комнат, выходящих на северную сторону, имеющих холодные наружные или неутеплённые стены. Минимальный шаг труб для водяного теплого пола определяется не только назначением помещения и его особенностями, но и гибкостью используемого для устройства контура материала и его диаметра.

шаг трубы для водяного теплого пола

Диаметр трубы для теплого водяного пола

Принято считать оптимальным диаметр трубы для теплого пола 16, 20 или 25 мм из соображений достаточной рациональности в выборе материалов. При этом в теории могут использоваться системы и с большими параметрами, но это потребует установки насоса несколько большей мощности.

Если используется металлопластик, минимальный радиус может составлять 8 радиусов, поэтому с использованием металлопластиковых труб 16 мм минимальный шаг составит 13 см. При укладке сшитого полиэтилена минимальное расстояние между витками будет уже 80 мм при том же диаметре трубы для водяного пола, так как в данном случае минимальный изгиб будет составлять уже 5 радиусов. В результате при любой схеме укладки есть возможность получения системы достаточной мощности вне зависимости от особенностей помещения.

Утепление пола водяными трубами, видео

teplyiypol.ru

Трубы для теплого водяного пола – какие же использовать лучше?

Системы теплых полов все настойчивее входят в жизнь современного человека.

Их преимущества неоспоримы – это и эффективный способ обогрева и возможность реализовать любые дизайнерские замыслы. Используют такие системы по-разному.

В теплых регионах – в качестве основной системы отопления, в северных и арктических как дополнительный источник тепла, создающий в доме комфорт и уют.

Наиболее распространенным вариантом обустройства системы теплого поля является система на основе водяного теплоносителя с использованием труб различных типоразмеров. При выборе материала, из которого изготовлены трубы необходимо ознакомиться с их основными характеристиками.

Требования, предъявляемые к трубам

Несмотря на кажущуюся простоту, выбор и монтаж труб для организации системы теплого пола – занятие не из простых. Здесь существует ряд эксплуатационных требований, предъявляемых к используемым в контуре водяного пола материалам:

1. Прочность и долговечность. Подавляющее большинство теплых полов реализованы на основе бетонной стяжки. Это предполагает безревизионную эксплуатацию труб в течение длительного времени, сопоставимого со сроком службы самого жилого строения. Поэтому необходимо применение материала, полностью исключающего появление коррозии, зарастание внутренней поверхности солевыми отложениями и накипью.

Внимание! Применение в системе теплого пола металлических водопроводных труб категорически запрещено из-за их повышенной массы и сварного способа изготовления, не обладающего достаточной надежностью.

2. Отсутствие соединений в контуре. Водяной контур теплого пола должен изготавливаться из цельного куска трубы. Любое соединение является потенциальным местом разрыва. В данном случае разрыв контура в бетонной стяжке повлечет за собой печальные последствия в виде трудоемкой операции по монтажу стяжки вместе со всем контуром и укладке нового материала.
3. Качественный материал. Из множества производителей, выпускающих трубы для теплых полов необходимо выбирать проверенного, с наличием всех необходимых сертификатов. Качественные материалы, применяемые в производстве труб, имеют минимальную термическую деформацию и при этом хороший коэффициент теплопроводности. Приобретая некачественную продукцию, заказчик рискует оказаться в ситуации, когда трубы просто расплавятся от постоянного воздействия горячего теплоносителя.
4. Внутренняя поверхность трубы должна быть идеально гладкой. Это предотвращает оседание накипи и уменьшает гидравлическое сопротивление, что увеличивает срок службы насоса. Также этот параметр является гарантией отсутствия шума в процессе перемещения теплоносителя по водяному контуру.
5. Диаметр трубы. Для оптимальной теплоэффективности теплого пола необходимо подобрать диаметр, соответствующий площади помещения. Чем большую длину имеет контур, тем шире должна быть труба, иначе насос будет плохо справляться со своей задачей и равномерного прогрева пола добиться не удастся.

Какие трубы лучше использовать для водяного теплого пола?

Материалы, которые применяются в производстве труб для систем теплых полов очень многообразны. Это и классический металл, и более современные пластиковые аналоги.

Медные трубы

Пожалуй, самый оптимальный вид труб для монтажа теплых полов, но в то же время самый дорогой. Преимущества этого варианта следующие:

• Медь является одним из лучших проводников тепла, поэтому использование медных труб является гарантией максимальной теплоотдачи водяного контура.
• Медь обладает высокой, почти абсолютной устойчивостью к коррозии, поэтому гарантирует долговечную и безукоризненную эксплуатацию.
• Медь – очень пластичный материал. При наличии специальных инструментов и некоторого навыка, можно с легкостью монтировать самый сложный контур для помещения без опаски разрыва материала.
• Благодаря опять же пластичности, медные трубы с легкостью переносят термические и другие временные деформации.
• Большинство производителей покрывают медные трубы специальным полимером, что обеспечивает еще большую защиту от агрессивной цементной среды в стяжке.

Недостатки у медных труб только монтажные, никак не влияющие на эксплуатацию.

Устройство контура теплого пола из медных труб требует наличия определенного навыка работы с этим материалом и применение специальных инструментов, что затрудняет их монтаж собственными силами.

Стоимость теплого пола из медных труб будет в 2-3 раза выше, чем при использовании других материалов.

Металлопластиковые трубы

По характеристикам схожи с медными, но менее дорогие. Наиболее часто используемый материал в теплых полах. Преимуществ у металлопластика не меньше, чем у меди:

• Долговечность. Благодаря многослойному строению трубы, с наружным пластиковым покрытием, такие трубы отлично противостоят коррозии и выдерживают эксплуатацию в течение 50-70 лет.
• Экологичность. Материал изготовления труб не вступает в реакцию с любыми веществами, которые могут содержаться в воде.
• Небольшой вес металлопластика является преимуществом даже по сравнению с медными трубами. Благодаря этому такие трубы оптимальны для монтажа теплого пола в межэтажных перекрытиях.
• Также, как и медные, металлопластиковые трубы обладают отличной гибкостью, что позволяет использовать их в абсолютно любых помещениях.
• Отличная шумоизоляция. Благодаря многослойной структуре, обладают хорошим коэффициентом звукопоглощения.

Недостатки:

• Основной недостаток кроется в уязвимом соединении с фитингами. Обычно используется соединение, при котором диаметр трубы больше, чем внутренний диаметр фитингов. Из-за этого появляются солевые отложения в местах соединений, которые необходимо периодически удалять.
• Низкая температура горения, которая составляет около 130 градусов. Но для использования в теплых полах это не критично.

Важно: приобретать металлопластиковые трубы необходимо у проверенных поставщиков. Некачественный материал под воздействием высоких температур может расслоиться, что приведет к повреждению трубы и появлению течи.

Гофрированная труба из нержавеющей стали

Данный материал появился совсем недавно и хорошо зарекомендовал себя в монтаже теплых полов. Основные плюсы в использовании:

• Труба выполнена из нержавеющей стали, что исключает появление коррозии. Кроме этого, некоторые производители дополнительно покрывают материал слоем инертного пластика.
• Обладает исключительной гибкостью благодаря гофрированной структуре, при этом отлично удерживают заданный изгиб.
• Высокая механическая прочность. Даже на изгибе чрезвычайно сложно поддаются деформации, что является преимуществом перед изделиями из пластика.
• Высокая устойчивость к самым разным нагрузкам – давлению, температуре. Производители рекомендуют использовать данный материал даже в промышленных установках.
• Простота монтажа. В отличие от медной и металлопластиковой трубы, просты в укладке и стыковке. Наличие самых разнообразных стыковочных фитингов позволяет осуществить надежный монтаж в самые короткие сроки.

Не лишены гофрированные трубы и недостатков:

• Длина трубы не превышает 50 м. Поэтому при монтаже теплого пола на большой площади необходима укладка нескольких отдельных контуров, подключенных к одному коллектору.
• Высокая стоимость. Из-за «современности» материала, стоимость материала сравнима со стоимостью медной трубы.

Трубы на основе сшитого полиэтилена

Для их производства используется специальным образом модернизированный на молекулярном уровне полиэтилен.

Благодаря поперечным связям между цепочками молекул, классический, легко деформируемый полиэтилен приобретает прочность и стабильность формы, не теряя своей эластичности.

Является отличным вариантом для использования в теплых полах благодаря своим преимуществам:

• Широкий диапазон эксплуатационных температур – от 0 до 95 градусов.
• Устойчивость к плавлению и горению. плавиться полиэтилен начинает при температуре 150 градусов, а вот загореться может только при 400.
• Отлично переносят перепады давления до 10 атмосфер. При этом никаких повреждений, даже на молекулярном уровне не происходит.
• Сшитый полиэтилен чрезвычайно пластичен. Даже если несколько раз перегнуть трубу в одном месте, после нагрева она примет первоначальную форму.
• Высокая стойкость к коррозии. ПЭТ трубы не восприимчивы к агрессивным средам, химическим и биологическим веществам, грибкам и микроорганизмам.
• Экологичность. Материал не выделяет в атмосферу абсолютно никаких вредных веществ. При горении разлагается на воду и углекислый газ, абсолютно безвредные для организмов.

Недостатки ПЭТ труб:

• Материал восприимчив к длительному воздействию солнечных лучей. Для использования в теплых полах этот недостаток не имеет значения.
• При повреждении верхнего антидиффузного слоя, внутрь материала может попасть кислород, что снизит долговечность данного участка трубы.

Важно: вышеперечисленные виды труб, используемые при монтаже теплых полов, являются наиболее распространенными и рекомендованными к применению.

Хотя на практике зачастую используют и другие материалы, например, железные или полипропиленовые трубы, что категорически недопустимо.

Расчет длины и принцип укладки труб

После выбора типа трубы для монтажа теплого пола, необходимо сделать предварительный расчет длины и шага укладки.

Шаг укладки зависит от многих параметров, которые рассчитываются с помощью специальных программ или специалистами. Это общие теплопотери помещения, степень утепления пола, температура подаваемой воды и другие.

Для среднестатистической квартиры принято укладывать трубу, диаметров 18 мм через каждые 15-20 см. При большем промежутке между рядами пол будет прогреваться неравномерно, при меньшем – использование материала не экономично.

Для укладки трубы используют 2 варианта:

1. Змейка. Вариант, при котором труба идет «змейкой», последовательно от одной стороны комнаты к другой. Не самый удачный способ раскладки, так как во время перемещения воды в трубе, она успевает остывать, отдавая тепло полу, и к финишной стороне доходит уже холодная, что является причиной неравномерного прогрева помещения.
2. Спираль. В этом случае труба укладывается по спирали от стен к центру помещения, а затем, также по спирали, обратно. Способ обеспечивает равномерный прогрев комнаты, наиболее удачен для жилых помещений.

Важно: при планировании теплого пола в помещении необходимо отступить от каждой стены по 20 см. Это позволяет использовать тепловую энергию воды более экономично.

Расчет трубы удобней всего производить с помощью миллиметровой бумаги. На нее наносится план помещения с указанием расставленной стационарной мебели, под которую теплый пол заводить нежелательно. Затем необходимо нарисовать все предполагаемые к прокладке трубы.

В итоге подсчитав их длину на рисунке и умножив на масштаб бумаги, получим необходимую длину. К ней нужно прибавить расстояние до распределительного коллектора и еще примерно метр для монтажа муфт соединения.

Готовый результат необходимо умножить на коэффициент затрачиваемой длины на сгибах. Обычно он составляет 1,3. Полученный результат и есть итоговая длина материала для монтажа теплого пола в помещении.

Монтаж теплого пола в помещении – отличная альтернатива классическому радиаторному отоплению, или дополнение к нему. Правильно спланировав и выбрав необходимый тип материала, вполне можно осуществить эту работу самостоятельно.

Какие трубы лучше использовать для теплого водяного пола узнайте из видео:

holodine.net

виды, конструкция, особенности установки и эксплуатации

Теплый пол представляет собой систему нагрева напольных поверхностей. В зависимости от способа нагрева, он бывает газовоздушный, электрический и водяной. В условиях современных материалов и уровня развития технологических решений в устройстве теплых полов, водяной обогрев является наиболее предпочтительным решением для квартир, а особенно для частных домов. Главное достоинство данной технологии — энергоэффективность. Многие используют теплый пол как единственный источник отопления.

Основные требования к трубам для теплого пола

В напольных системах отопления используются полипропиленовые трубы, из поперечно сшитого полиэтилена, полибутеновые, металлопластиковые, а также из нержавеющих металлов (стали или меди). По нормам ГОСТа запрещается применять трубы из черного металла по причине того, что в стены шовный материал вставлять нельзя. Внешний диаметр труб отопления будет оптимальным при 16 или 18 мм. Это совсем незначительно увеличит толщину пола, но дополнительные устройства для нормально гидравлики будут не нужны.

По причине заливки труб бетоном и весьма проблематичного их ремонта в случае поломки, к параметрам их прочности предъявляются довольно высокие требования. Прежде всего, используются отопительные трубы, а не для водоснабжения. В трубе обязательно присутствует защитный слой, препятствующий кислородной диффузии, труба 100% герметичная и гибкая с коэффициентом расширения 0,25 Мм/мК, или меньше, и теплопроводностью 0,43 Вт/мК.

Обязательное условие: в одном помещении укладывается цельная труба, срок службы которой соизмеряется со сроком эксплуатации здания.

Следовательно, нужно применять продукцию известных производителей, дающие гарантию на изделия от 50 лет, а в случае брака предоставят соответствующую компенсацию.

Какие трубы подходят для теплого пола

Поскольку в устройстве теплого пола ключевым местом является качество трубы, а именно ее долговечность, нужно уметь выбрать самый подходящий вариант из всего разнообразия производителей и видов, имеющихся на сегодняшний день в продаже. Самые широко применяющиеся на данный момент это:

• металлопластиковые
• полиэтиленовые

Оба вида легки, выдерживают температуру до 95 градусов, совмещают в себе небольшой внешний диаметр и достаточное внутреннее сечение для хорошей пропускной способности, при установке не требуют применения дорогих специальных инструментов. Трубы из полиэтилена прочны и не перегибаются, что гарантирует отсутствие появления трещин.

Полиэтиленовые трубы (REX) в последнее время используют более часто. Это связано с относительно небольшой стоимостью продукта, удобством и простотой монтажа. Металлопластик (МТП) реже, а медь пока не получила популярности. Монтаж каждой трубы связан со своими особенностями. REX представляет собой сшитый полиэтилен, потому здесь основное требование — качество сварного стыка. Металлопластик для теплого пола представляет собой многослойную конструкцию, сшитую из полиэтилена и фольги. За качество тут несут ответственность все материалы, потому шанс потери качества или выхода из строя стыка увеличивается. Многие считают, что алюминий в трубе повышает ее прочность, но это не так. Он защищает от проникновения внутрь материала кислорода, а также сдерживает линейные сужения и расширения.

Если выбирать между REX и МПТ, с небольшим перевесом предпочтение будет на стороне последнего, простого и надежного материала с прогнозируемыми характеристиками, особенно в плане его долговечности. Проникновению в материал кислорода препятствует обработка трубы поливинилового спирта с внешней стороны. Что касается медной трубы, о ее теплоотдаче комментарии излишни, и прочность ее гораздо выше полимерных материалов. Но в течение многих лет этот цветной металл также подвержен коррозии, причем более всего в местах соединения, где используются другие металлы. Несмотря на это медь намного надежнее полимерных материалов, хотя для теплого пола ее высокие прочностные характеристики и не будут использованы. К тому же это дорогой материал, и его монтаж производится специальными инструментами и приспособлениями, а мастера установки требуют определенной квалификации и опыта. Соединительные и крепежные детали также поднимают конечную стоимость системы. В любом случае, чтобы при выборе не допустить ошибки, и не купить некачественный материал, необходима консультация специалиста.

Отлично себя зарекомендовали трубы Uponor, которые изготавливаются по методу химической сшивки Энгеля. Они эластичные и мягкие, удобные в монтаже, самокомпенсируются при температурных расширениях, быстро и надежно соединяются и выпускаются диаметром от 16 до 110 мм. Соединяются трубы запатентованной технологией Quick & Easy, основанной на эффекте обратного сжатия. Преимущества этого вида труб заключаются в следующем:

• срок службы труб не менее 50 лет
• система нейтральная по отношению к воде
• экологически чистая
• незначительная по весу

Дополнительно к водяному полу рекомендуется произвести монтаж тёплого плинтуса. Подробности эксплуатации рассмотрены здесь: https://teplo.guru/sistemy/teplyiy-plintus-vodyanoy-svoimi-rukami.html

Существует ли идеальная труба для теплого пола?

Да данную тему существует множество различных мнений. У каждого производителя и вида труб есть свои сильные и слабые стороны. К примеру, многие сантехники давно используют трубы PEX — AL — PEX, и хотя есть мнение, что они очень устарели в сравнении с другими образцами аналогичной продукции, в них есть свои замечательные стороны. Эта труба очень стабильна — держит форму при физическом воздействии, с ней работать удобно, легко и быстро. Некоторые монтажники данного производителя игнорируют, так как не владеют методикой ее сгиба. Такие недостатки как вес и меньшая теплопроводность компенсируются ее стабильностью. Существует много разновидностей другого типа труб — со слоем, непроницаемым для кислорода. Все они обладают хорошей теплопроводностью, то в то же время слабой стабильностью. При монтаже нужно удерживать угол до окончания его закрепления, а от укладчиков требуется опыт и физическая сила.

Если средств на дорогие материалы не хватает, а теплый пол очень нужен, возможен наиболее бюджетный его вариант — полипропиленовая труба. Цена очень низкая, но, несмотря на нее, данный материал почти не используется. Все дело в радиусе изгиба, который будет составлять 8 диаметров. Трубы будут расположены между собой на довольно большом расстоянии, и это заметно отражается на мощности. Недостатком являются также особые условия монтажа полипропиленовых труб. Так, установка их возможна при температуре помещения не менее 15 градусов, что не всегда возможно с учетом климатических условий регионов страны и времени года.

С факторами, влияющими на мощность тёплого пола, можно познакомиться здесь: https://teplo.guru/teplyy-pol/vodyanoy/raschyot-moschnosti-tyoplogo-vodyanogo-pola.html

Полиэтиленовые трубы завоевали обширное применение в системах самого разного назначения. Эта труба не чувствительна к негативным факторам окружающей среды, и потому она остается самой популярной и востребованной в системах напольного отопления. Единственный нюанс — нужно учитывать температуру окружающей среды. Так, в помещении с данной системой отопления стрелка термометра никогда не должна падать ниже -10 градусов.

В заключение всего можно сделать вывод, что такой комфортный способ отопления, как водяной теплый пол, может позволить себе любой желающий, выбрав систему, наиболее подходящую по цене и функциональным возможностям. Стандартный монтаж и выбор материалов не вызовет особых трудностей даже у не специалистов. Но при этом нужно помнить, что трубы отопления укладываются один раз на много лет, и ремонт в случае поломки будет крайне затратный и проблематичный. Поэтому к выбору материала и процессу укладки нужно отнестись со всей ответственностью, и лучшим выбором будет привлечение для этого опытного специалиста, который поможет подобрать качественные материалы, сделает все расчеты, и качественно произведет работы. И тогда теплый пол будет служить долгие годы, принося в жизнь обитателей дома комфорт.

Пошаговая инструкция по укладке тёплого пола представлена в этой статье: https://teplo.guru/teplyy-pol/vodyanoy/teplyi-vodyanoi-pol-poshagovaya-instruktsiya.html

Рекомендации специалистов по выбору труб (видео)

Оцените статью: Поделитесь с друзьями!

teplo.guru
