Устройство теплого водяного пола, технология, схема укладки обогрева

Если вы хотите, чтобы в вашем доме зимой было тепло и комфортно, то оптимальным решением будет для вас устройство теплого водяного пола, которое представляет собой сетку из трубопроводов с горячей водой, встроенное в бетонную стяжку и обогревающее ее. Теплый трубопровод способен равномерно прогреть пол и нижний слой воздуха в вашей комнате. Благодаря чему, в мороз у вас не будут мерзнуть ноги, и с радостью будете ходить босыми ногами, так как это не только очень приятно, но и весьма полезно.

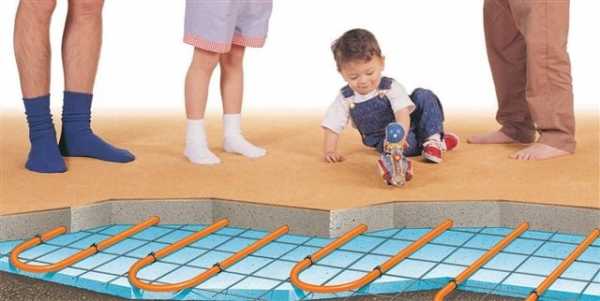

Теплый водяной пол

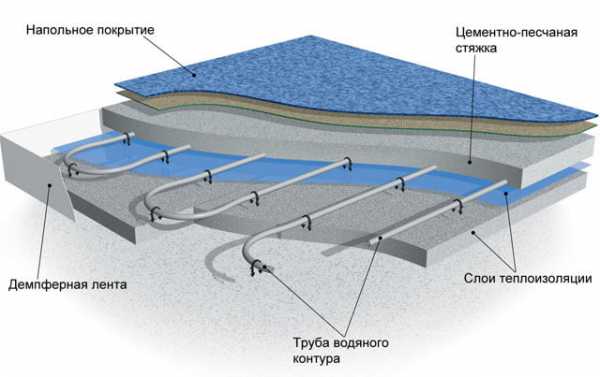

Давайте рассмотрим, что представляет собой устройство теплого водяного пола. Пол с подогревом, который был собран самостоятельно, напоминает слоистую структуру. Профессиональные установщики называют такую структуру «пирог пола». Итак, устройство теплого водяного пола состоит из:

Основной слой – это может быть бетонная плита, или черновой деревянный пол;
Гидроизоляция, дополняющаяся по периметру демпферной лентой;

Теплоизоляция, являющаяся защитой, препятствующей проникновению тепла не по заданному направлению;
Теплый водяной пол, устройство, которое непосредственно прогревает все помещение;
Бетонный раствор;
Финишное напольное покрытие.

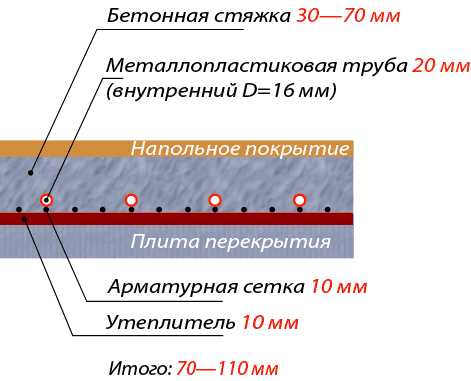

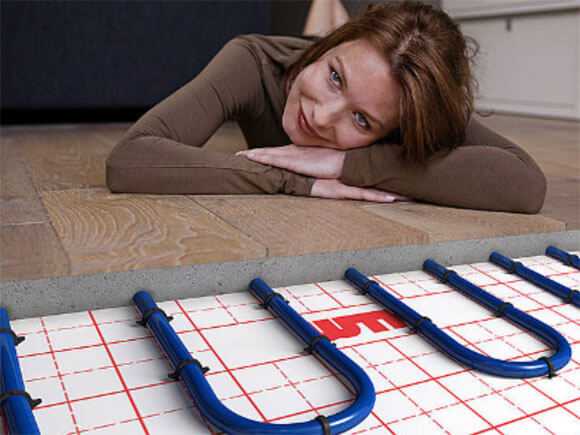

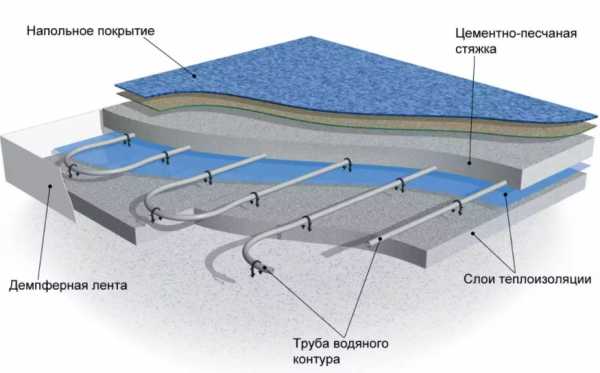

Структура теплого водяного пола

Толщина всей конструкции, в первую очередь, зависит от толщины применяемого слоя утеплителя и мощности стяжки, а так же от диаметра, применяемых для создания теплого водяного пола, трубопроводов.

При этом толщина всего «пирога» в целом должна помещаться в рамках 7-15см. Следовательно, целая схема конструкции такого типа пола и его монтаж элементарны. И если вы ответственно подойдете к исполнению монтажа каждого слоя, то устройство будет радовать вас своей работой долгие годы.

Подробнее о том, как выглядит устройство теплого пола

Технология устройства водяного теплого пола изначально подразумевает демонтаж старого напольного покрытия до самого основания. Осуществлять сборку теплого водяного пола разрешается только на чистом и сухом основании. При этом для любой его части разрешен максимальный перепад по высоте не более 0,5см. Иначе, когда основание пола имеет значительные перепады по вертикали, необходимо изначально выровнять его. Для этого можно применить как слой из низкокачественного бетона, так и уложить поверх него новую бетонную стяжку, что станет гораздо лучшим решением.

Гидроизоляционным материалом застилаем подготовленное основание. Для создания качественной паро- и гидроизоляции советуют применять пленку из полиэтилена толще 250 мкм. Вряд ли можно найти пленку равную той площади, которую имеет ваша комната. Поэтому полотнища такой пленки необходимо укладывать внахлест. Стоит отметить, что такой нахлест должен быть около 12см., соединяя шов при помощи скотча. При этом необходимо на стены сделать напуск пленки, тем самым создать своего рода «корыто». При окончании всех подготовительных работ излишки гидроизоляционной пленки срезают ножом.

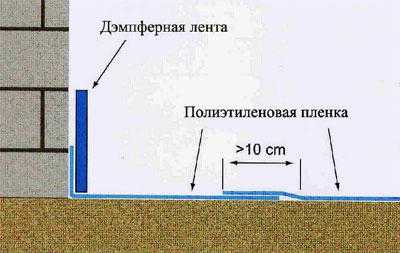

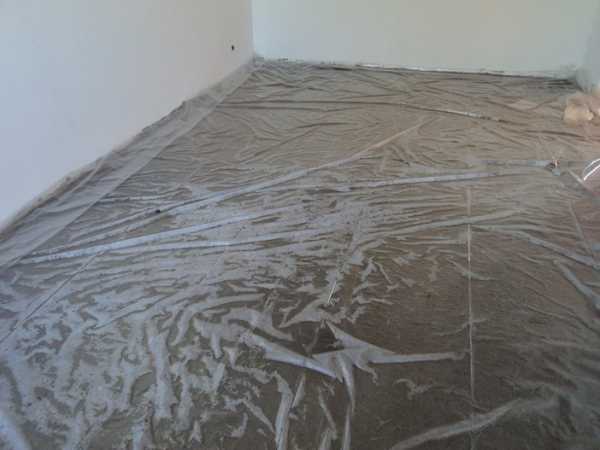

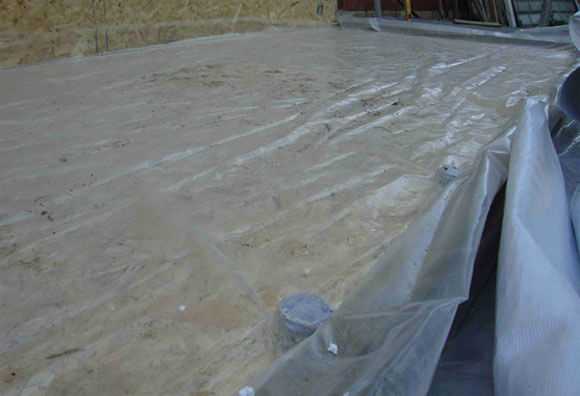

Укладка полиэтиленовой пленки на черновую бетонную стяжку

Для того чтобы избежать, в местах, где теплый водяной пол прилегает к стенам помещения, образования «мостика холода», необходимо оклеить периметр стен специальной демпферной лентой.

Такая лента оказывает компенсирующее действие от теплового расширения стяжки, предохраняя ее от всевозможных повреждений при тесном контакте с вертикальными конструкциями.

Обустройство теплых водяных полов на первых этажах многоэтажных домов подразумевает достаточно толстый слой теплоизоляции, который должен составлять не менее 50мм. Если вы проживаете на любом другом этаже, кроме первого, то достаточным будет 20мм. теплоизоляции.

Рекомендуем к прочтению:

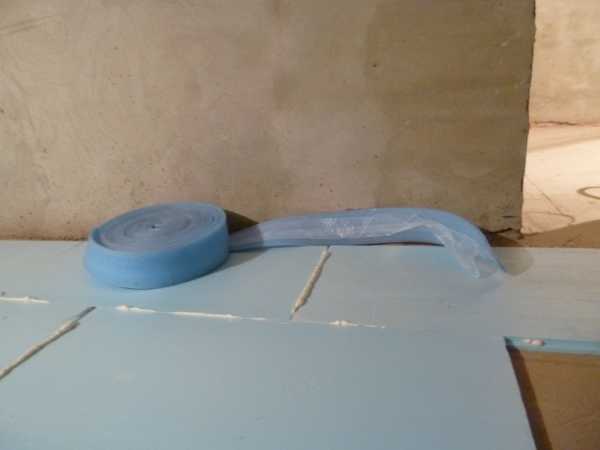

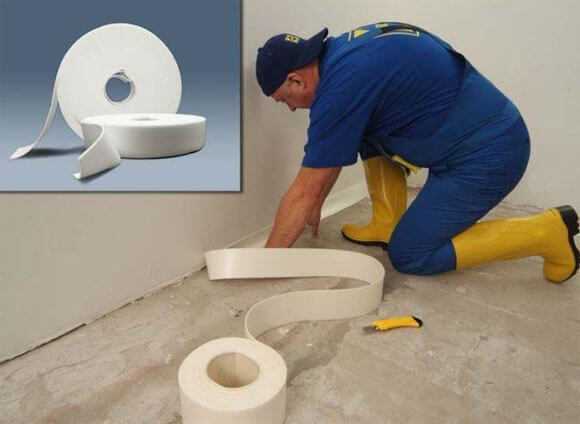

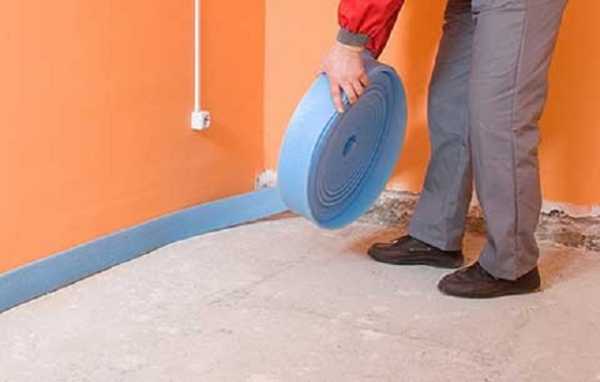

Оклеивание периметра комнаты демпферной лентой

Наиболее практичным и качественным материалом для обеспечения надежной теплоизоляции основы под устройством отапливаемого водяного пола на сегодняшний день признан пенофол. Технология его производства объединила вспененного полистирола теплоизолирующие свойства с восхитительными теплоотражающими характеристиками алюминия. Помимо важнейших качеств, утеплитель Пенофол трудновоспламеняемый, экологически чистый материал, который не впитывает влагу.

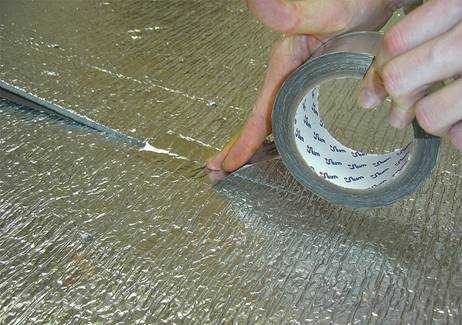

Укладка листов пенофола

Но, если вы хотите облегчить себе процесс установки пола с подогревом, можно обратить свое внимание на профильные теплоизоляционные плиты, которые изготовлены из полимерных материалов, достаточно плотных и выдерживающих без деформации значительные нагрузки. Поверхность таких плит имеет специфическую форму профиля, что разрешает закрепить трубопроводы конструкции без использования лишнего крепежа. Собираются такие плиты как ламинат «в замок».

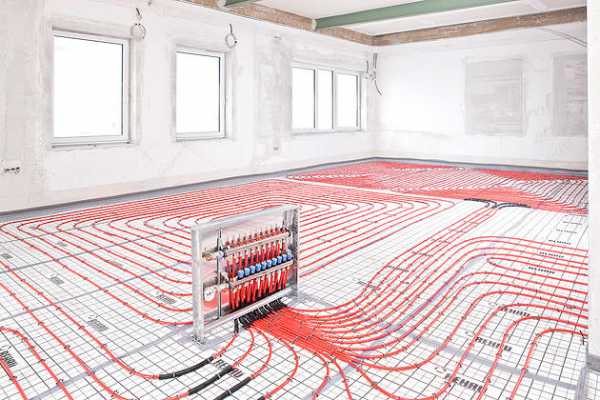

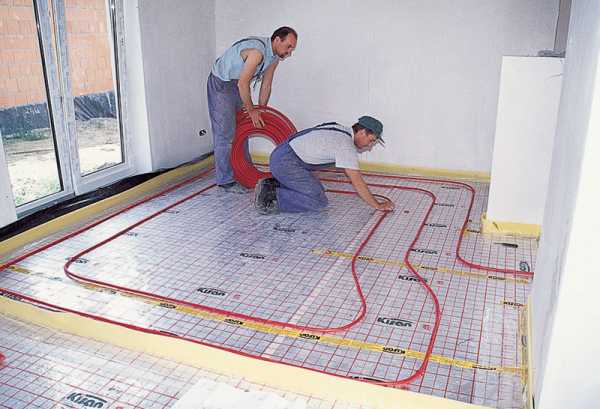

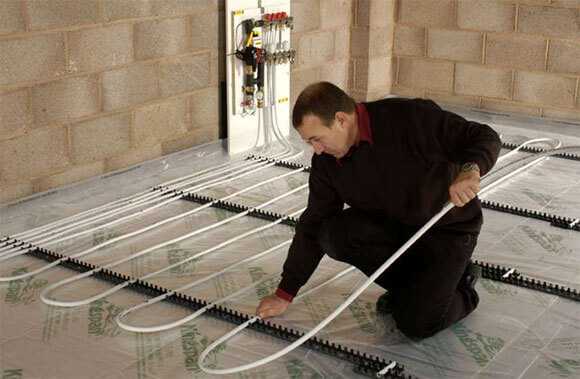

Процесс укладки трубопровода

Устройство пола с водяным подогревом имеет два типа использования трубопроводов:

Металлопластиковый трубопровод;
Высокой плотности трубопровод из полиэтилена.

Важнейшее преимущество трубопровода из полиэтилена — это его высокая прочность. Он, в отличие от металлопластикового трубопровода, практически не перегибается, что сводит к нулю риск образования трещин и дальнейшей деформации.

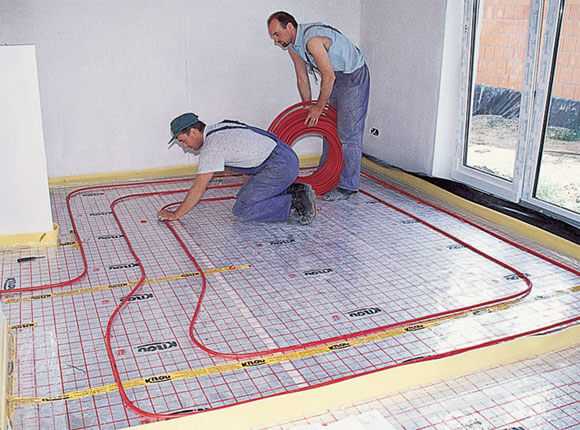

Укладка трубопровода из полиэтилена

Трубопровод из металлопластика обладает непохожими параметрами теплопередачи, нагревая пол эффективнее полиэтиленового трубопровода.

Необходимо обратить особое внимание на некоторые правила, которые нужно учитывать при установке сетки трубопроводов:

Трубопроводы сетки теплого водяного пола в наиболее прохладной части комнаты обычно укладывают плотнее. Около окон и наружных стен разбег между укладываемыми ветками трубопроводов лучше делать меньше, а в центре комнаты и около внутренних стен можно класть трубопроводы через большие интервалы;

Укладывая трубопровод около стен необходимо сделать отступ порядка 15 см;
Минимальный разбег между трубопроводами ограничивается по технологии 10см, а максимальный не должен быть выше 30 см;
Максимальная длина контура не должна быть больше 100м, иначе, обустройство теплого водяного пола не будет эффективным;
Во время укладки трубопровода в тех местах, где находятся стыки плит перекрытия, трубопровод необходимо защитить специальной гильзой из металла. Длина такой металлической гильзы должна быть более 30 см;

Для правильной установки укладки сетки трубопровода для такого пола используется схема устройства водяного теплого пола. Наиболее популярными считаются «змейка», «зигзаг», «спираль». Любая из таких схем обладает собственными преимуществами, а вот выбор той или иной схемы целиком и полностью зависит от вас.

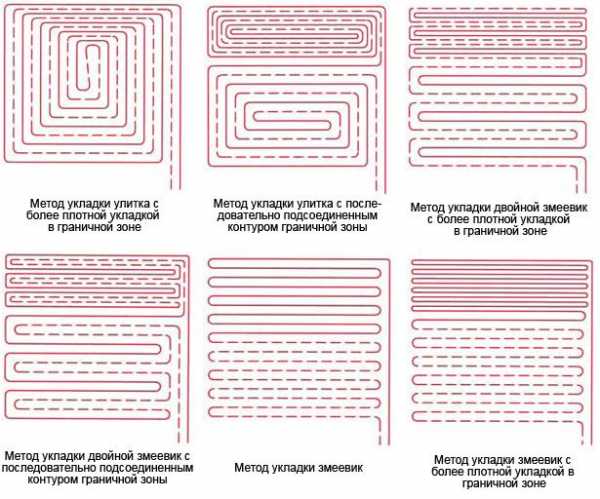

Схемы укладки трубопровода теплого водяного пола

Необходимо обратить внимание на то, что если устройство водяных теплых полов предусматривает создание нескольких контуров, то необходимо предусмотреть в помещении место для установки распределительного шкафа, где будет находиться подключение всех контуров.

Рекомендуем к прочтению:

Испытание системы устройства теплых полов

После монтажа и подключения к источнику теплоснабжения необходимо начать так называемую «опрессовку» трубопровода, другими словами, гидравлическую проверку теплого водяного пола. Для таких целей через коллекторную систему в каждый контур поочередно подается горячая вода.

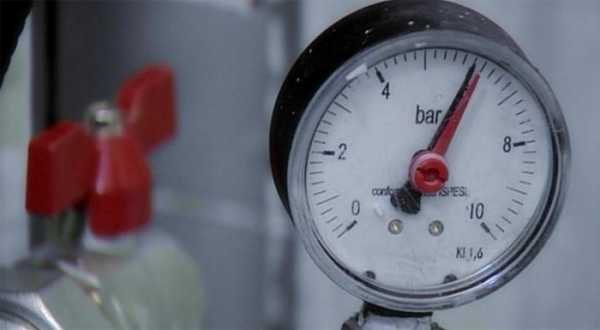

Опрессовка трубопровода водяного пола под двойным рабочим давлении

Внутри трубопровода вместе с воздухом, возможно, находится много строительной пыли, что однозначно повредит автоматические воздухоотводы.

Во избежание подобных повреждений выпускать воздух, который содержится внутри трубопровода, используя специальные краны для слива воды.

Технология устройства теплых водяных полов подразумевает испытание рабочим давлением в течение одних суток. Начинать монтаж завершающей бетонной стяжки можно, если за эти сутки не было выявлено признаков протечек.

Финишная стяжка

Теперь вы знаете, как устроен водяной теплый пол и самое время разобраться с монтажом финишной стяжки, которая играет немаловажную роль в общем процессе обустройства напольных водяных полов. Монтаж поверхностной финишной бетонной стяжки, после установки сети трубопроводов, обогреваемых пол, производят следующим образом:

Поверх сети трубопровода необходимо в качестве армирования поместить металлическую сетку, которая имеет размер ячейки 10х10 см и сечение проволоки не менее 0,3 см;
Эту сетку уложить таким образом, чтобы не пересекали ее листы места, намеченные декомпрессионным швом;

Для производства монтажа армирования стяжки также разумно применить металлическое или полимерное фиброволокно, которое следует добавлять прямо в жидкий раствор.
Для заливки бетонной стяжки лучше применять специальные смеси для самовыравнивания пола или же раствор пластификатора и строительного бетона. Это существенно повысит эластичность раствора;

Стоит помнить, что толщина бетонной стяжки без использования пластификатора 5 см, а с пластификатором – максимум 3,5 см. Стяжка поверх теплого водяного пола заливается в температурном диапазоне не менее +5°С/+30°С, и под водоудерживающим материалом в течение недели выдерживается.

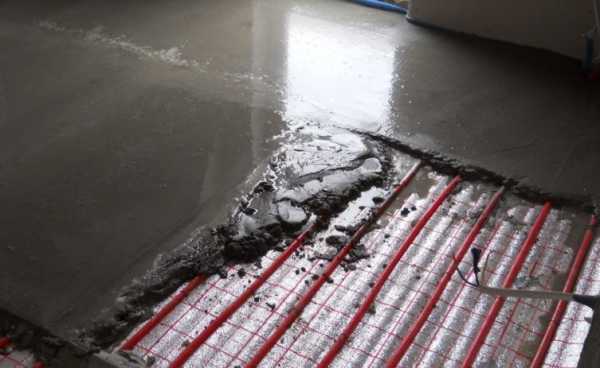

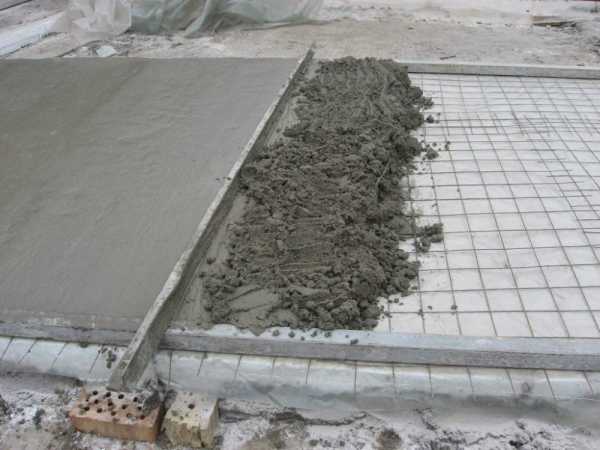

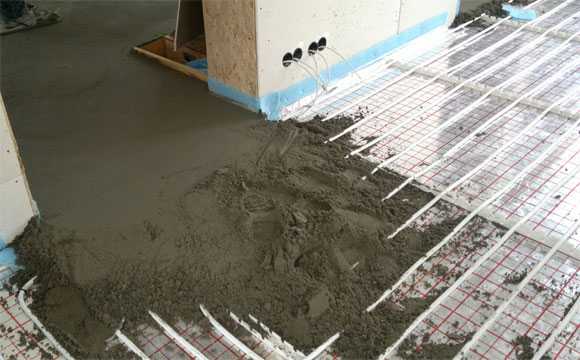

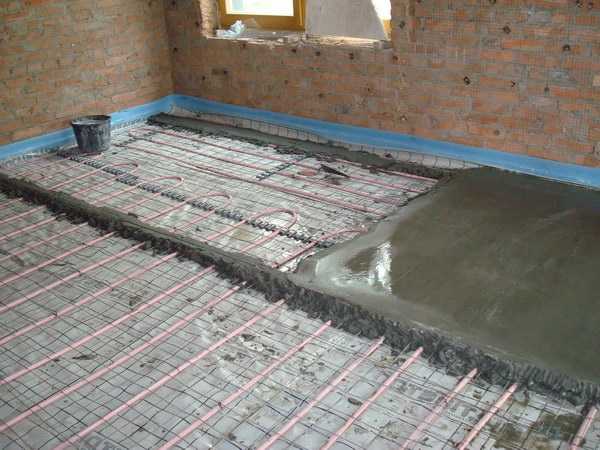

Заливка бетонной стяжки на смонтированный трубопровод

Минимальный срок, который необходим для просушки финишной бетонной стяжки после удаления защиты от влаги, составляет 28 суток. Помните, что заливка бетонного раствора происходит при включенном рабочем давлении в трубопроводе и ни как иначе.

По окончании срока просушки бетонной стяжки, можно смело начинать монтаж финишного покрытия. Однако ни при каких обстоятельствах нельзя забывать, что под стяжкой лежит трубопровод и его ни в коем случае нельзя повреждать! Включать обогрев пола в помещении вы можете сразу после монтажа финишного напольного покрытия. Помните, что устройство теплого пола — ни есть неразрешимая задача. Соответственно, если приложить максимум усилий и стараний, вашему дому обеспечен на 100% комфорт и уют на долгое время.

centro-pol.ru

Устройство теплых полов — технология укладки своими руками, особенности монтажа, смотрите фотографии и видео

Содержание:

1. Что представляет собой теплый пол
2. Особенности укладки теплого пола

3. Гидроизоляция
4. Теплоизоляция
5. Монтаж труб
6. Проведение испытаний отопительной системы
7. Заливка бетоном

Отопление дома важно как никогда в условиях суровых зим северных стран. Даже если столбик термометра не показывает рекордно низких показателей, все равно хочется ощущать тепло и уют в своей квартире. Именно потому, едва ли не самым оптимальным вариантом будет теплый пол технология монтажа которого достаточно проста в исполнении и требует лишь определенной усидчивости и сноровки при прокладывании систем коммуникаций.

Что представляет собой теплый пол

Устройство теплых полов обычно схоже, независимо от составляющих их компонентов. Система отопления имеет несколько слоев, образуя так называемый «пирог», состоящий из следующих элементов:

Базовая поверхность пола.
Слой гидроизоляции, дополненный по сторонам лентой из демпфера.
Слой теплоизолирующего покрытия, который не пропускает энергию в сторону чернового пола.
Система труб и прочих коммуникаций, отвечающая за нагрев дома.
Раствор из бетона, обволакивающий и фиксирующий трубы.
Напольное покрытие.

Стоит помнить, что толщина получившегося « пирожка» сильно зависит от мощности применяемой теплоизоляции и количества бетона, которым залиты трубки. Кроме того, последние также оказывают немалую роль, съедая приличное количество пространства. Таким образом, стоит стремиться к показателям от 7 до 15 см, иначе будут либо проблемы с доставлением тепла в помещение либо просто будет занято слишком много свободного пространства.

Особенности укладки теплого пола

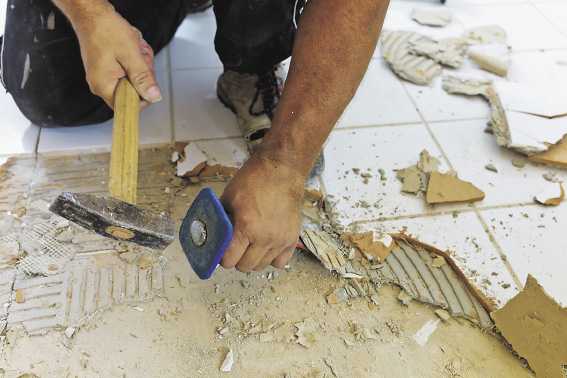

Устройство теплых полов в доме начинается со снятия старого покрытия. Необходимо убрать все следы отделки вплоть до бетонного основания, так как монтаж можно проводить лишь на высушенной поверхности. Кроме того, следует учитывать правила укладки теплого пола, основание должно быть ровным с максимальными перепадами до 5 мм, но не более. Для выравнивания можно залить пол бетоном.

Гидроизоляция

Устройство теплого пола своими руками продолжается этапом наложения гидроизоляционного слоя. Обычно для этого используется толстый полиэтилен со стенкой от 250 мкм. Зачастую проблемы, возникающие на этой стадии, связаны с тем, что невозможно покрыть с помощью одного куска пленки все помещения. В таком случае необходимо накладывать ее друг на дружку, с нахлестом около 12 см, а швы обрабатывать скотчем. Более того, на стенку пленка должна несколько наседать, так что нельзя делать ее впритык к площади комнаты.

Окончив гидроизоляционные работы необходимо срезать все ненужное, а низ стены проклеить демпферной лентой, которая предотвратит скопление холода в углах помещения. Данный тип ленты имеет компенсирующее воздействие, когда стяжка расширятся под влиянием тепла.Таким образом, пол не страдает от внешних воздействий.

Теплоизоляция

Правильная технология укладки теплого пола требует монтаж хорошей системы теплоизоляции, которая должна быть как минимум 5 см толщиной. Однако если ее устанавливают не на первом этаже здания, то и 2 см может оказаться достаточно. При этом стоит учитывать, насколько теплое помещение под комнатой, так как может статься, что на первом этаже отсутствует постоянный обогрев (прочитайте также: «Теплоизоляция для труб отопления — чем изолировать, какие материалы использовать»).

Чаще всего в качестве изолирующего материала применяется пенофол, который представляет собой смесь лучших качеств вспененного полистирола и алюминия. Кроме того, данный материал не боится огня и не пропускает влагу. Более того, он является полностью безопасным с экологической точки зрения, так что аллергии он вызвать не может в большинстве случаев.

Однако если отсутствует желание тратить много сил на пенофол, то отличным вариантом будет монтаж профильной теплоизоляционной плиты, которая способна выдерживать большинство воздействий без намека на деформацию. Преимуществом данного метода является простота монтажа, так как панели замыкаются методом замка друг с другом подобно ламинату.

Монтаж труб

Технология устройства теплого пола подразумевает применение двух различных вариаций трубок:

Металлопластиковых.
Полиэтиленовых высокой плотности.

Металлопластиковые трубки нетрудно перегнуть, что является крайне нежелательным свойством при установке отопления. Однако аналоги из полиэтилена не столь податливы на изгиб, так что шанс нанести повреждения такому трубопроводу относительно невелик. С другой стороны, отсюда вытекает его минус – полиэтилен хуже пропускает тепло, нежели чем металлопластик, так что тепловые потери при использовании первого будут несколько больше.

Существует ряд инструкций, которые помогут смонтировать трубопровод максимально качественно и без проблем:

В местах скопления холода необходимо укладывать трубки ближе друг к другу, например, около наружных стен и окон расстояние между участками трубопровода должно быть гораздо меньше, нежели оное в центре комнаты (подробнее: «Какое расстояние между трубами водяного теплого пола»).
Укладка должна осуществляться на расстоянии в 150 мм от стен.
Между трубами минимально допустимое расстояние должно быть 100 мм, а максимум – 300 мм.
Для эффективного отопления не стоит делать трубопровод излишне длинным, а именно стоит укладываться в 100 м.
В местах стыков перекрытий трубопровод защищается металлической гильзой, длина которой должна превышать 300 мм.

Технология устройства теплых полов подразумевает несколько вариаций закладки трубопровода:

Укладка трубопровода спиралью с минимальным расстоянием между трубками в холодных местах и с максимальным на теплых участках.
Укладка трубопровода змейкой, где участки труб пролегают максимально компактно у сквозных мест и окон, но более свободно на хорошо прогреваемых участках.
Монтаж трубопровода в виде зигзага, где близость труб вновь зависит от необходимости дополнительного обогрева. Читайте также: «Как подключить теплый пол к отоплению – возможные варианты, схемы подсоединения водяного пола».

Стоит отметить, что если помещение слишком велико для одного контура, то необходимо смонтировать распределительный шкаф, к которому будут подключены все системы трубопроводов в комнате. Читайте также: «Как сделать теплый пол – виды, преимущества, правила укладки».

Проведение испытаний отопительной системы

Первым делом после подключения трубопровода к нагревательной установке необходимо провести опрессовку водяного пола. Для гидравлической проверки в каждый контур, через систему коллектора для теплого пола своими руками подается горячая жидкость.

Внутреннее пространство трубы может иметь не только воздушные образования, но и строительную пыль, от которой необходимо будет избавиться. Делается это как тестовой промывкой трубопровода, так и спуском воздуха через краны, предназначенные для слива жидкости из системы.

Если никаких визуальных и прочих проблем с трубопроводом не возникает в течение суток испытаний (для проверки можно сделать фото исходного положения системы и сравнивать потом с текущим результатом), то можно приступать к финальной стадии, а именно — заливанию системы бетоном. Читайте также: «Как сделать теплый пол в частном доме своими руками – виды, правила монтажа, пошаговое руководство».

Устройство теплого пола, детали на видео:

Заливка бетоном

Заливка бетоном должна проводиться с соблюдением ряда инструкций, так как, когда трубы будут покрыты слоем вещества, то добраться к ним будет проблематично, так что стоит тщательно все проверить и лишь затем приступать к выполнению задачи. Читайте также: «Как сделать теплый пол в гараже – монтаж электрического и водяного пола».

Для этого понадобится:

На трубопровод положить сетку из металла, которая будет поделена на ячейки 10х10 см и иметь сечение проволоки размером как минимум в треть мм.
Сетка должна монтироваться так, чтобы места, отмеченные декомпрессионным швом, не пересекались с ее листами.
Армирование получившейся решетки проводится с применением полимерного или металлического фиброволокна, которое добавляется непосредственно в бетонный раствор.
Отличной идеей будет использовать самовыравнивающиеся смеси для заливки пола, либо пластификатор со строительным бетоном, так как это придаст раствору эластичности (прочитайте: «Как заливать теплый пол: тонкости монтажа»).

Важно отметить, что толщина бетона должна составлять 50 мм, если пластификатор не задействован, но вместе с ним нельзя превышать толщину в 35 мм. Кроме того, температура в помещении должна быть минимум +5, но не более +30 градусов. После завершения работ необходимо выдержать бетон под водоудерживающим веществом в течение 7 дней.

На просушку бетона должно уйти как минимум 28 дней. До этого времени нельзя проводить какие-то дополнительные внешние работы в помещении. Кроме того, во время выполнения всех работ трубопровод должен находиться под давлением, так как, в противном случае, трубки могут не выдержать резкого изменения при контакте с окружающей средой, и их расширение приведет к трещинам стяжки или их самих.

После того, как пройдет месяц с заливки бетона, можно, наконец, приступать к отделке пола любым желаемым материалом. С другой стороны, всегда стоит помнить, что под бетоном находятся линии коммуникаций трубопровода, а потому сверление нужно проводить очень аккуратно. Повреждение трубы потребует большое количество усилий по исправлению ошибки и многие элементы «пирога» придется переделывать.

Как только финишное покрытие будет готово, то можно включать отопление и начинать прогревать помещение. Даже если температура снаружи летняя, стоит все равно прогнать систему несколько раз, чтобы удостовериться в ее работоспособности, ведь в случае неполадок нужно будет успеть все завершить до холодов.

Монтаж теплого пола является трудной, но осуществимой задачей, которая потребует от мастера максимальной концентрации и большого терпения, ведь запускать отопление будет можно лишь через месяц после прокладки трубопровода. С другой стороны, результат оправдает все потраченные усилия, так как дом действительно будет очень теплым при правильных расчетах. Кроме того, подобная отопительная система очень надежна, а потому прослужит не один год без намека на повреждения.

teplospec.com

Из чего состоит система, монтаж

Для того что бы в жилых помещениях на протяжении всего года было тепло и уютно, необходимо позаботиться об этом заранее. Устройство теплого водяного пола не только позволит создать оптимальный микроклимат в комнатах, но и избавит от простудных заболеваний в будущем. Устройство представляет собой сетку из труб, заполненную горячей водой, которая встраивается в слой бетонной стяжки, тем самым нагревает ее. Подобная система позволяет равномерно отапливать используемую поверхность и нижний слой воздуха, который находится в помещении. Благодаря этому ноги зимой мерзнуть не будут, а теплая поверхность напольного покрытия позволит ходить круглый год босиком.

Из чего состоит подобное устройство

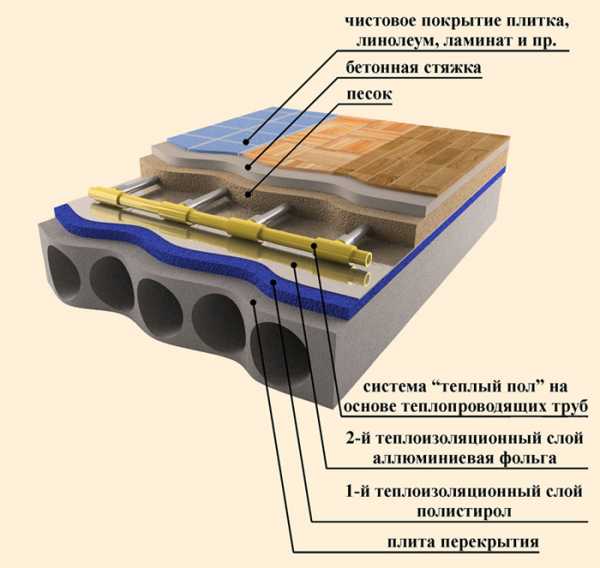

Устройство водяных теплых полов имеет слоистую структуру и его можно сделать самостоятельно, не прибегая к посторонней помощи. Мастера своего дела называют подобную структуру пирогом пола. Он состоит из:

Основного слоя. Представляет собой черновое покрытие пола или бетонную плиту перекрытия.
Слоя гидроизоляции. Прекрасным дополнением ему служит демпферная лента, которая устанавливается по периметру комнат.
Защитного слоя теплоизоляции. Он препятствует распространению тепла в ненужных направлениях.
Само устройство водяного теплого пола, которое обогревает помещение.
Раствора на основе бетонной смеси.
Финишного напольного покрытия.

Принцип работы

Подобная конструкция представляет собой бетонное основание или плиту, внутрь которого помещается нагревательная система и ее контур. В качестве контура используется простая железная труба, по которой и циркулирует теплоноситель – горячая вода. В процессе работы водяные полы сами отбирают теплоноситель из системы, после охлаждения жидкость поступает обратно. По сути, теплый водяной пол представляет собой огромный радиатор, который расположен в толще бетонной стяжки

Работает по такому принципу:

Горячая вода циркулирует по напорной отопительной трубе и переходит ко входу нагревательного контура.
Проходя по нему, он отдает практически все тепло бетонной стяжке. Таким образом, поверхность нагревается до 35°С.
Остывшая вода направляется в обратку, через нее попадает в котел, который снова нагревает ее до нужной температуры. После чего цикл вновь повторяется.

При наличии ламината или линолеума поверхность можно разогревать только до температуры в 26°С. Поэтому систему необходимо правильно запрограммировать, установив соответствующие ограничения. Речь идет не только о работе запорных механизмов, но и в правильной дозировке теплоносителя, при превышении лимита которого временно прекращается подача горячей воды в систему. Без вспомогательного устройства блокировки, водяной теплый пол может функционировать лишь в случае нагрева воды до 55°С.

Очередность необходимых работ

В многоэтажках и частных домах в роли основания выступают бетонные плиты перекрытия. У одноэтажных зданиях и сооруженях вместо плиты находится грунт. В этом случае очередность работ должна быть следующей:

песок;
мелкий щебень;
гидроизоляционный слой;
стяжка с использованием армирующей сетки.

Все это относится к категории черновой основы. А вот из материалов понадобится:

гидроизоляционный материал;
металлические или пластиковые трубы;
лента демпферная;
набор крепежей;
армирующая сетка.

Стяжка с использованием армированной сетки

В первую очередь необходимо заняться слоем гидроизоляции. Для его создания можно использовать любой материал, но зачастую это обычная полиэтиленовая пленка, толщина которой не менее 100 мкм. Она стелется внахлест по всей поверхности основания. Имеющиеся стыки проклеиваются строительным скотчем. Теперь пришла очередь ленты демпферной. Ее использование обязательно, так как ее основа будет компенсировать температурные перепады, которые будут случаться в дальнейшем. Для ее крепления рекомендуется использовать самоклеящуюся основу (можно двухстороннюю).

Накладывается демпферная лента

Проводим монтаж своими руками

Обустройство теплого пола условно можно разделить на шесть основных этапов. Для начала детально рассматриваются схемы его укладки, при возникновении вопросов и обнаружении неточностей в описании проводится консультация с мастером.

I этап

Перед монтажом устройства теплого пола следует подготовить опорную поверхность, в роли которой выступает бетонное основание. Бетонной плите необходимо уделить особое внимание.

Для этого понадобится:

Полностью удалить старое перекрытие. Для этого снимается кафель, паркет, линолеум или другой материал, который использовался в качестве облицовочного.
Обнаруженные сколы, отверстия и трещины расширяются до 2 см размера. Для этого можно использовать обычный перфоратор. После чего ниши заделываются при помощи цементно-песчаного раствора.
На подготовленное перекрытие высыпается сухая смесь для выравнивания поверхностей. Распределяется она при помощи игольчатого валика, который способствует удалению пузырьков воздуха из структуры материала.
Запрещается выравнивать поверхность, которая имеет отклонения от горизонтали.

Подготовка пола

II этап

После окончания подготовительно этапа направленного на выравнивание и очистку используемой поверхности, необходимо подготовить поверхность под блок коллектора. После этого обратная и напорная ветвь подтягивается к нему при помощи отводов труб, которые представляют собой систему центрального отопления.

Для этого понадобится:

Врезание тройников или штуцеров. Подобные манипуляции необходимо провести и с обраткой. Для правильного монтажа рекомендуется обратиться за помощью в коммунальную службу, так как надзор за системами отопления осуществляют именно они.
Шаровые вентили монтируются при помощи отводов или штуцеров. Они станут отправной точкой последующего устройства теплых полов. Выбор места должен проводиться внимательно, чтобы не испортить имеющийся интерьер комнаты.

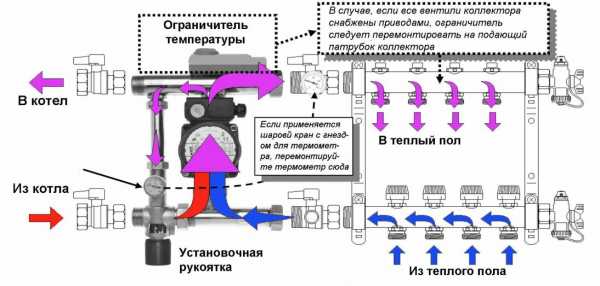

На напорную ветку необходимо установить напорный коллектор, термостат, тройники и вентили. На обратной ветке должны быть расположены штуцеры (сброс лишнего воздуха), обратный коллектор, тройники и вентили.
Байпасы врезаются между тройниками. Представляет собой вертикальный участок, в который впоследствии можно будет установить циркуляционный насос.
После этого в коллекторе необходимо разместить расходомеры, а в нижний – термостаты.

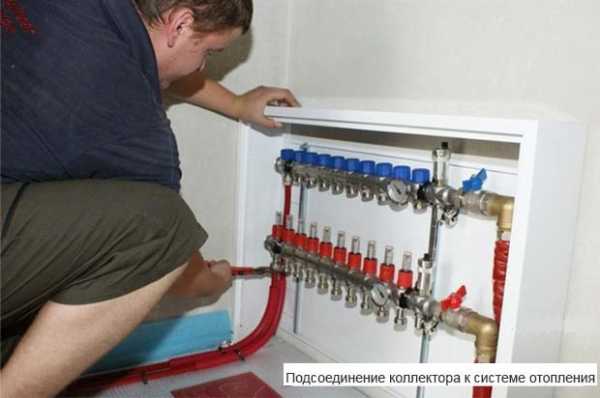

Установка коллектора

III этап

Закончив установку коллектора можно приступать к монтажу экрана – плиты, которая изготовлена из пенополистирола экструдированного. Она наклеивается непосредственно на стяжку при помощи мастики на основе битума.

Необходимые шаги:

наносится слой мастики;
на нее наклеивается пенополистирол;
вся поверхность застилается листами фольги.

Кладем слой утеплителя и фольги

IV этап

При строительстве контура, в первую очередь, производится укладка реек перпендикулярно стене, на которой был установлен коллекторный шкаф. Шаг между рейками должен составить порядка 15 см.

Последовательность действий:

труба крепится к штуцеру коллектора (напорного), при этом рейки выводятся параллельно к дальней стене;
дойдя до стены, делается поворот на 90° и устанавливается перпендикулярно рейкам. Трубопровод фиксируется при помощи клипс, которые входят в комплект реек;
дойдя до крайней рейки, делается петля с радиусом в 10см, при этом вторая линия уже укладывается по принципу змейки. Она должна находиться параллельно первой. После последней рейки труба сгибается в своеобразную петлю, после чего монтируется на следующий рядок. Эти манипуляции необходимо проводить вплоть до коллектора, который размещен на стене;
после этого труба доводится до коллектора и сгибается под углом в 90°. После чего подводится к обратному коллектору.

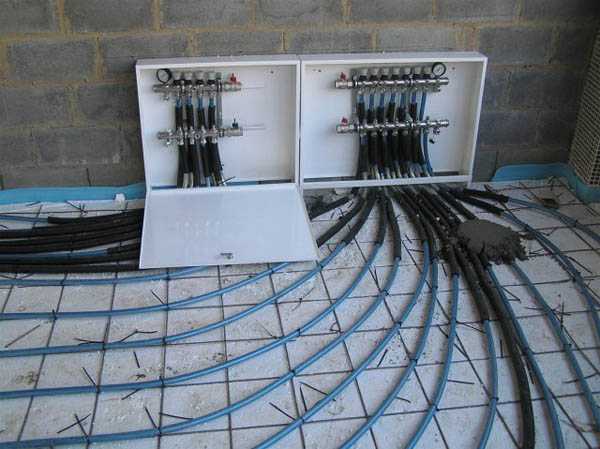

Подсоединение коллектора к трубам

В конечном итоге контур сомкнется. Лучше использовать трубы, изготовленные из полиэтилена или металлопластика. Температурные датчики размещаются между горизонтально уложенными участками. Их приводы должны быть выведены к поверхности плинтуса, после чего они прикрепляются к блоку управления и термостату.

Таблица расхода труб для теплого пола

V этап

Перед тем, как делать стяжку, не лишним будет уложить демпфер прокладку вдоль стен. Затем приступаем к подготовке раствора. После нанесения для выравнивания используется обычный шпатель. Льется раствор от дальней стены и по направлению к выходу (дверному проему). Теплый водяной пол может делаться на протяжении пары дней или нескольких месяцев.

Нахлест на стены лентой

VI этап

После окончательного просыхания стяжки, можно приступать к нанесению облицовочного слоя. Схема устройства водяного теплого пола может в этом помочь. Если используется кафель, то его оклейка производится непосредственно на слой стяжки. В то время как паркет или ламинат в подобной прослойке не нуждается. Для укладки линолеума используется тот же способ укладки.

Высыхание стяжки

Даже небольшая прослойка может стать ненужным экраном между радиатором, находящегося в стяжке и помещением, которое нуждается в обогреве. В конечном итоге необходимо провести настройку установленных термостатов. Для этого понадобится проведение нескольких замеров поверхности устройства теплых полов и напольного покрытия. Выравниваются показатели вручную.

Укладка покрытия

Первое испытание установленного оборудования

После окончания монтажных работ систему можно подключить к сети. Но перед этим рекомендуется провести опрессовку всей системы (проверка гидравлических показателей). Для этого в водяной теплый пол поочередно подают горячую воду. Внутри системы вместе с воздушными массами, обнаружить масса строительного мусора (пыли), которые приведут к дальнейшей поломке автоматических систем воздухоотводов. Для этого необходимо полностью выпустить воздух из системы при помощи кранов для слива воды. Испытать теплый пол водяной необходимо не менее суток под рабочим давлением. Завершающий слой бетонной стяжки можно наносить только в том случае, если в течение суток на поверхности не появились первые признаки протечек.

AdminАвтор статьи Понравилась статья? Поделитесь с друзьями:

tepliepol.ru

Водяной теплый пол – технология, устройство и монтаж

Теплый водяной пол – теплотехническая система, в которой за основу взята циркуляция по контуру горячей воды, трубопровод в данном случае располагается под внешней отделкой финишного пола. Принцип функционирования несложен: на базовую площадку производится монтаж металлопластиковых труб, по которым в итоге пускают нагретую воду. Основным источником, нагревающим теплоноситель (вода) может быть газовый котел, при централизованном отоплении используется горячая вода, поступающая из радиаторов или стояка. Несмотря на такую универсальность, лучше все же, по возможности, подключить трубопровод к газовому котлу. При таком подключении исключается зависимость от сезонных включений/отключений отопления, изменения подающегося давления, а также температурного перепада.

Водяной пол. В чем плюсы и минусы?

Достоинства

1. Существенных денежных вложений на монтаж не требуется.

2. Водяной теплый пол отлично совмещается практически со всеми типами полового покрытия, монтаж теплого пола может осуществляться под керамическую либо кафельную плитку, плиты из керамзита, линолеум, ламинат, а также ковролин.

3. Отопление не зависит от перебоев электроэнергии, так как работает в автономном режиме.

4. Может без особых проблем заменить собой привычные отопительные приборы, такие как радиаторы или калориферы.

5. Экономится значительное количество тепловой энергии, в обычном помещении до 30%, а в комнатах с высокими потолками (от 3 метров и выше) до 50%.

Недостатки

1. Во многих квартирах такой вариант невозможен из-за технических характеристик системы водоснабжения. Гораздо легче установить теплый пол в частном доме.

2. Регуляция нагрева отопления при автономном режиме ограничена, а при центральном – она просто невозможна, хотя и в подобной ситуации есть вариант – установка распределительных систем и коллекторных шкафов.

3. Есть вероятность затопления при неисправности или повреждении трубопровода.

Устройство водяного теплого пола

Тепловая система включает в себя:

1. Трубопровод.

2. Узел для смешивания воды, т. е. теплоносителя.

3. Коллектор.

4. Циркуляционный насос.

Наиболее часто для трубопровода берутся трубы из шитого полиэтилена либо металлопластика. Их основные качества: пластичность (хорошо гнутся) и высокая теплопроводность.

Монтаж водяного пола

Есть определенные правила для того, чтобы водяной пол нормально функционировал:

1. Не секрет, что установка водяного пола в подвальных помещениях и комнатах 1-го этажа в некоторых случаях не имеет смысла из-за больших тепловых потерь. Например, при низком фундаменте, близком расположении базового пола к почве и т. д. Это аксиома. Но есть способ помогающий избежать такого рода проблем – под теплый пол цокольного этажа укладывается специальный материал для теплоизоляции. И все, проблема решена!

2. Для улучшения теплопроводности внешней поверхности желательно использовать материалы с высокой теплоотдачей.

3. Трубопровод обычно укладывается в цементную стяжку, выполняется это с целью его защиты от механических повреждений и увеличения площади нагревания. Но следует отметить, есть еще 2 варианта монтажа:

• настильный – трубопровод укладывается без предварительно подготовленной стяжки, финишное же покрытие, стелется на металлические пластины (чаще алюминиевые), поверх защитной полиэтиленовой либо картонной прокладки;

• деревянный – трубы монтируются на черновой пол либо обычные деревянные лаги.

Установка коллекторного шкафа и подключение коллекторов

На поверхности стены, ближе к полу, делается ниша для установки коллекторного шкафа, куда он впоследствии и монтируется. Если нет возможности сделать проем под шкаф, то его можно и не встраивать в стену, а установить вплотную к ее поверхности и закрепить, но выглядит это не очень эстетично, а иногда и громоздко. В первую очередь в шкаф заводят концы возвратной (обратка) и подающей (прямая) трубы.

Пояснение! Подающая труба – по ней входит горячая вода в систему трубопровода, который и образует теплый пол, возвратная же обеспечивает обратный процесс – циркуляцию остывшего теплоносителя в котел.

На подающую и возвратную трубы производится монтаж запорной и регулирующей (вентиль, кран) арматуры. Выполняется это для того чтобы можно было отключить в определенной комнате всю систему, если возникнет такая необходимость. После монтажа труб на каждую из них устанавливается коллектор с запорными вентилями и общим для всей системы термометром.

Совет! Для того чтобы облегчить себе жизнь, можно приобрести коллекторный комплект типа Valtec, REHAU или Watts, он, как правило, включает в себя всю необходимую запорную арматуру не только для обратки и прямой, но и для всех других выходов труб-теплоносителей. Что дает возможность отключать один из контуров теплого пола при нормальной работе остальной системы.

Соединение всех звеньев и элементов системы производится через компрессионные фитинги, включающие в себя: зажимное кольцо, опорную втулку и латунную гайку. При соединении труб разного диаметра применяются фитинги-переходники. Если опустить сложные термины и подробности, можно сказать – устройство теплого водяного пола это: теплоизоляция, полимерные либо металлополимерные трубы, коллекторы, фитинги для подключения трубопровода к теплому полу, а также циркуляционный насос и крепеж. Так и получается самая простая схема теплого пола.

Поделиться:
