Технология укладки теплого пола под плитку – Электрический теплый пол под плитку технология укладки

Содержание

Греющий кабель для тёплого пола под плитку

Здравствуйте Дорогие читатели блога prosamostroi.ru! Сегодняшняя статья посвящена весьма интересной теме. Мы поговорим про греющий кабель для тёплого пола под плитку. Всем известно, что технология укладки такого кабеля трудоёмкая, но если предварительно всё рассчитать и как надо подготовиться, то с данной работой сможет справится даже новичок в строительном деле. Чтобы вам было проще, мы пошагово рассмотрим как укладывать данный кабель под плиточное покрытие.

Конечно, не будем разгоняться сразу. Для начала стоит выяснить, какому кабелю стоит отдать предпочтение, чтобы он прослужил для вас долгие годы. На рынке сейчас популярны два варианта:

  • Непосредственно сам нагревающий кабель.

  • Нагревающий термомат. (тот же кабель, но размещённый на специальной удерживающей сетке).

Итак. Если ваш выбор пал на первый вариант, то стоит помнить, что он дешевле, но его монтаж будет сложнее в отличие от термомата. Сложность состоит в том, что вы можете ошибиться с “шагом” витков, также не рассчитать правильно длину на всю поверхность.

Если ваш выбор пал на термомат, то тут дела обстоят полегче. Он, естественно, немного дороже, но зато удерживающая сетка, на которой закреплён сам кабель позволяет с точностью до миллиметра сохранить “шаг” между витками. Также удобно то, что термомат продаётся в специальных рулонах, для покупки которого нужно знать только площадь комнаты.

Теперь, непосредственно, перейдём к технологии укладки – к самой главной части статьи. Мы разбили её на несколько шагов, чтобы вам было легко ориентироваться и следовать инструкциям.

ШАГ 1

В начале работы удалите старое покрытие пола и очистите всю площадь от различного мелкого мусора. Также убедитесь в том, что напольное покрытие ровное и не содержит дефектов. Если дефекты есть, то потребуется сделать стяжку. Какое соотношений цемента и песка считается правильным для стяжки пола мы уже однажды рассматривали в статье — пропорции цемента и песка для стяжки пола, советую ознакомиться.

ШАГ 2

Следующим шагом будет составление схемы, с помощью которой вы будете подключать свой тёплый пол. Схема позволит понять, где будут “выходы” электрических элементов.

ВАЖНО: при проведении расчётов не создавайте условия для укладки материала в местах установки мебели (особенно той, что без ножек). Это ухудшит теплоотдачу.

ШАГ 3

Далее вы должны рассчитать материал и электрическую мощность. Придерживайтесь следующей схемы – на 1 м2 потребуется 140-180 Вт нагревательной мощности. Также посчитайте площадь комнаты без учёта мебели и бытовой техники. После расчётов вы получите полезную площадь обогрева.

ШАГ 4

Обязательно проверьте вашу электропроводку и то, выдержит ли она выходящую мощность для полноценного обогрева. Это делается методом расчёта сечения по кабелю. Если электропроводка не подходит, то, соответственно, вы должны будете заменить её на более мощный вариант.

ШАГ 5

Вот на этом этапе начинается основной монтаж. Первым делом стоит правильно утеплить поверхность под укладку. Это делается для того, чтобы система использовалась эффективней и экономней. В качестве утеплителя лучше других себя зарекомендовал пенофол. Какие еще есть варианты утепления под стяжку читайте в материале — утеплитель для пола по бетону под стяжку, в котором все подробно описано. Что с ним делать? Просто выложите его на всю площадь, которая должна быть утеплена. После этого не забудьте положить на утеплитель металлическую сетку. Она не допустит прямого контакта с нагревателем.

ШАГ 6

Далее мы устанавливаем специальный термостат и датчик температуры. С помощью первого вы сможете выставлять температурный режим. Второй следит за тем, чтобы не происходил перегрев поверхности. Термостат стоит монтировать рядом с розетками в стене. Датчик температуры монтировать сложнее – так как он устанавливается в самом полу вы должны сделать специальную штробу от термостата, которая будет вертикально вниз направляться к перекрытию. Сам датчик всегда помещается в гофрированную трубку и проводится к месту температурного контроля. Это место находится в середине между двумя витками кабеля.

ШАГ 7

Замерьте сопротивление греющего кабеля или термомата. Если всё в порядке, можете приступать к основной укладке.

ШАГ 8

Итак, поверхность у вас готова. Теперь закрепляем нагревательный элемент. Тут есть два разных подхода: если вы решили использовать греющий кабель для пола, то крепите его с помощью монтажной ленты. Если же у вас термомат, то просто начните равномерно “раскатывать” его по поверхности. Когда завершите укладку – проверьте правильно ли вы всё подключили.

ШАГ 9

Заливайте раствором бетона поверхность и подождите пока она полностью не схватиться и не высохнет. Обычно это 2-3 дня. Но полное высыхание будет только через 4-5 недель. Все зависит от толщины стяжки, какой она должна быть мы уже разбирали в статье — толщина стяжки под теплый пол водяной, обязательно изучите. В это время нельзя включать тёплый пол.

ШАГ 10

Заключительным шагом является укладка плитки. Укладывайте её ровно – тут нельзя допускать ошибок. Как ровно укладывать плитку на бетонный, либо деревянный пол мы говорили в статье — как положить кафельную плитку на деревянный пол, советую изучить. Если вы не уверены, то позовите сделать это специалиста. После укладки плитки ваш тёплый пол готов!

Как можно видеть, в данных шагах мы рассмотрели, как грамотно укладывать греющий кабель для тёплого пола под плитку. Их соблюдение позволит вам не допустить всевозможных ошибок и в результате долгие годы радовать ваши ноги приятным теплом!


Если статья оказалась Вам полезна, поделитесь ею с друзьями нажав на кнопочки:

И конечно же подпишитесь на обновления, чтобы ничего не пропустить

Ниже оставляйте свои комментарии, пожелания, задавайте вопросы, высказывайте свое мнение - нам это очень важно!


Похожие записи:

Сухая и полусухая стяжка пола — плюсы и минусы обоих видов

Плинтуса напольные широкие полиуретановые в интерьере — основные преимущества их использования

Ремонт пола в квартире своими руками поэтапно — пошаговая инструкция для начинающих

Цветущие кустарники для сада — фото и названия садовых кустарников для средней полосы, Урала, Сибири и северных районов!

Рулонный газон — как укладывать самостоятельно и правильно ухаживать?

prosamostroi.ru

Как выполнить настил плитки на устроенный электрический теплый пол

Укладка электрического теплого пола под такое напольное покрытие, как плитка, занимает много сил и времени. Но при точном соблюдении технологии укладки теплого пола под плитку, с процессом монтажа сможет справиться даже начинающий исполнитель.

Выбор варианта

При выборе отопления пола от сети, следует определиться с тем, какой конкретно вариант выбрать:

  1. Нагревательный кабель. Относится к числу бюджетных вариантов. Но при этом придется немного повозиться, чтобы сделать правильный расчет количества кабеля для монтажа системы отопления, а также выполнить укладку теплого пола под плитку. Стяжка в таком случае получается несколько толще, что сокращает расстояние от пола до потолка. Если есть возможность пожертвовать высотой потолка, то можно выбрать устройство электрического теплого пола из нагревательного кабеля.
  2. Термомат. Он обладает несколько большим количеством положительных качеств. Его можно даже назвать усовершенствованной версией проводника. Главная особенность заключается в том, что кабель располагается на специальной сетке из стекловолокна. Здесь достигается равный шаг уложенного кабеля на всей протяженности мата.



Чтобы произвести расчет необходимого количества термомата для работы, достаточно установить площадь всего помещения. В итоге останется лишь выбрать именно тот рулон материала, который будет отвечать рассчитанному размеру.

Только из этого уже видно, что электрический мат имеет значительный перевес с обычным кабелем. К тому же о нем больше положительных отзывов в сети от пользователей.

Видео:

Подготовительные мероприятия

При монтаже теплого пола под плитку необходимо иметь хотя бы базовые познаний в области электрики. Особое внимание стоит уделить основанию, куда в последующем будет производиться укладка нагревательного мата.

С поверхности пола убирается вся мебель и бытовая техника. Старое основание приводиться в надлежащий вид и при необходимости выравнивается. При наличии старого напольного покрытия, лучше его удалить вместе с залитой старой стяжкой. Это позволит оставить неизменным расстояние от потолка до пола при создании новой конструкции системы отопления в помещении.

Что касается черновой стяжки, то она выполняется для создания ровной поверхности. Толщина раствора обычно выбирается в пределах от 30 до 70 мм. В завершении останется лишь убрать весь мусор с основания и при необходимости пропылесосить.

Создание схемы

До начала монтажа очень важно все правильно рассчитать. Для этого составляется схема подключения электрического теплого пола. Здесь в обязательном порядке должен быть отмечен шаг укладки электропроводки или же нагревательного мата. В любом случае следует придерживаться определенных рекомендаций, чтобы получить действительно качественную схему:

  • При выборе шага укладки теплого пола электрического под плитку следует выдерживать расстояние от стен в комнате, которое будет равно минимум 100 мм.
  • Укладку используемого материала можно кроме прямолинейного направления, можно выполнять и сгибать. Для этого она подрезается в специально отмеченных местах. Изгиб производиться в нужном направлении. Эти все тонкости могут позволить снизить расход потребляемой энергии. Нагрев будет осуществляться именно в тех местах, в которых это необходимо.
  • Запрещен монтаж нагревательных элементов под громоздкой мебелью (при отсутствии ножек) и бытовой техники. При таком исполнении тепло не будет поступать для обогрева воздуха в помещении, а будет возвращаться обратно к элементам нагрева. Это вызовет их перегрев и выход из строя.

Расчет материала

Грамотный расчет материала для монтажа теплого пола под плитку электрического позволит получить желаемый результат без лишней траты денег. Каждый метр квадратный площади комнаты потребует приобретения нагревательного элемента с мощностью от 140 до 180 Вт.

Могут быть случаи, когда помещение очень тщательно утеплено. Здесь система отопления будет выступать в качестве вспомогательного элемента и тогда мощность можно выбрать меньше допустимой нормы – примерно 80 Вт/м2.

Для расчета измеряется площадь помещения (длина умножается на ширину), после чего отнять от полученного результата площадь той мебели и техники, под которой не будет производиться укладка нагревательного кабеля под плитку. То, что получится и будет считаться полезную площадь для обогрева.

Аналогичный принцип свойственен для термомата. Высчитывается полезная площадь и выбирается мощность нагревательных элементов. Именно такое количество и следует приобрести.

Чтобы обогреватель можно было надежно крепить к залитой стяжке, используется монтажная лента.

При монтаже особое внимание стоит уделить старой проводке, чтобы она смогла выдержать нагрузку мощного электрического теплого пола. Если нет собственных познаний в определении сечения кабеля по току, то лучше всего обратиться за помощью к специалистам. Но данный пункт должен быть выполнен в обязательном порядке без исключений.

Слой теплоизоляции

Под укладку теплого пола под плитку производиться утепление основания. Это выполняется с той целью, чтобы исключить теплопотери в помещении. Будет повышаться не только эффективность работы отопления, но и его экономичность в период эксплуатации.

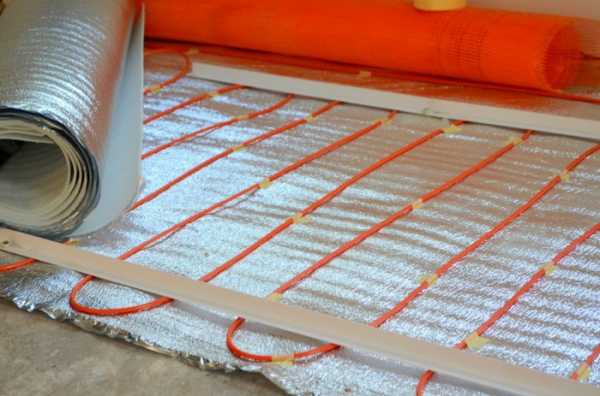

Один из лучших вариантов для утепления – пенофол. Он представлен в виде рулонного материала, имеющего слой для крепления к основанию. Кроме этого у него имеется покрытие из фольги, для отражения тепла в сторону помещения. Листы материала утеплителя раскладываются по поверхности бетонного пола стык в стык и проклеиваются места соединения фольгированным скотчем. Чтобы теплоизоляция была более эффективной, материал должен несколько заходить на стены в комнате.

Есть и другие альтернативные варианты для теплоизоляции, которые оказывают влияние на сокращение расстояния от пола до потолка. Здесь можно назвать пенополистирол или полипропилен.

В завершении этого этапа на стене сверху от расположенного утеплителя, крепится демпферная лента, созданная для компенсации температурного расширения всей конструкции в процессе эксплуатации. Не лишним будет произвести укладку на поверхности металлической сетки, выступающей в качестве армирования и позволяющая исключить прямой контакт нагревательных элементов с утеплителем. Это в последующем позволит несколько сократить объем работ при укладке электрического теплого пола под плитку.

Расположение температурного датчика

Датчик температуры предназначается для того, чтобы самостоятельно осуществлять контроль всей системой. Кроме самого датчика, устанавливается термостат, который может быть не только механическим, но и электронным. Все это позволит выставить тот уровень температуры, который будет необходим для комфортного нахождения в помещении.

Монтаж данных элементов осуществляется на стене, вблизи расположения розеток. А вот датчик температуры монтируется непосредственно в полу. От термостата делается штроба по стене (только вертикально по уровню), а также штроба в основании пола. Важно при этом предварительно поместить его в гофрированную трубу. Место, где крепится датчик – средняя часть между имеющимися двумя витками нагревательного элемента. В таком случае исключены должны быть любые пересечения.

Чтобы в процессе заливки стяжки по элементам теплого пола под плитку, гофрированная труба с датчиком не заполнилась раствором, один из концов заполняют герметиком.

Раскладка нагревательных матов

Укладка нагревательных матов осуществляется строго по той схеме, которая была предварительно создана до начала монтажа. При этом на основании пола делается специальная разметка, соответствующая параметрам чертежа. При разрезании стекловолокна следует быть внимательным, чтобы не повредить сам провод. Это все приведет к выходу из строя всей конструкции.

Сопротивление кабеля не должно отличаться более чем на 10 процентов от данных, указанных в паспорте на материал. Здесь также определяется и фаза кабеля. Для облегчения данного процесса может быть выполнена цветовая маркировка проводов. По ним все и определяется.

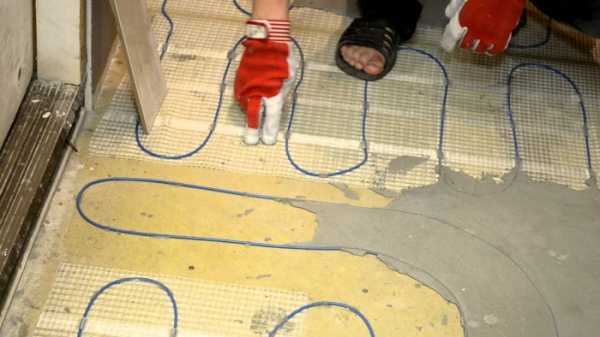

Для крепления используется монтажная лента по бетонному основанию или пластиковые хомуты по металлической сетке. По всей площади комнаты должно выбираться одинаковое расстояние между соседними витками. В противном случае не будет равномерного прогрева основания пола в помещении.

После этого следует проверить работу систему и наличие ошибок в работе. С этой целью первоначально проверяется сопротивление, которое должно соответствовать тем параметрам, которые были определены ранее, до начала монтажных работ. Далее происходит подключение системы к сети. Если работа нормальная и нет никаких отклонений, можно приступать к следующему шагу.

Проверка работоспособности имеет существенное значение. Если погрешности монтажа будут выявлены в дальнейшем, придется проводить демонтаж напольного покрытия и залитой стяжки. Это потратит не только личное время, но и достаточное количество средств.

Заливка стяжки

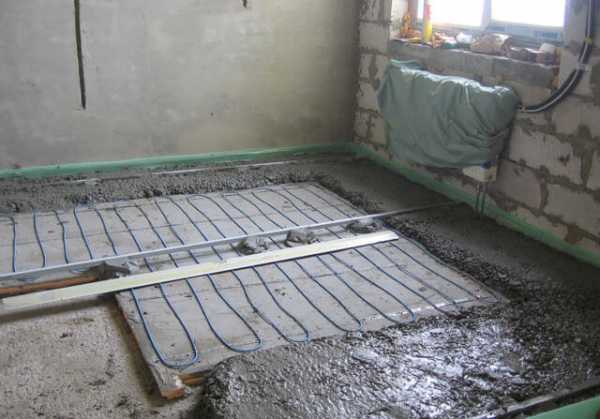

Помещаться может теплый пол в стяжку или под плитку сразу. Все будет зависеть от используемого нагревательного элемента. Для стяжки пола потребуется приготовить раствор. В нем должны сочетаться следующие составляющие:

  • Вода (0.6 части).
  • Цемент (1 часть).
  • Песок (4 части).
  • Щебень (5 частей).
  • Пластификатор (1% массы цемента).

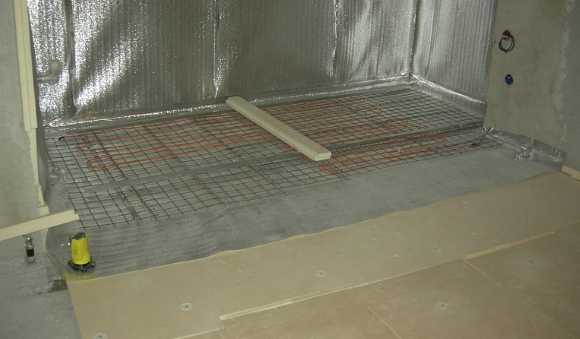

Чтобы на поверхности не появлялось трещин и сведен к минимуму процесс усадки раствора, вода должна добавляется в нужном количестве, без преувеличений. В раствор категорически запрещено добавлять перлит или керамзит. Они лишь нарушат теплообмен и могут привести к перегреву всей системы, выведя ее из строя.

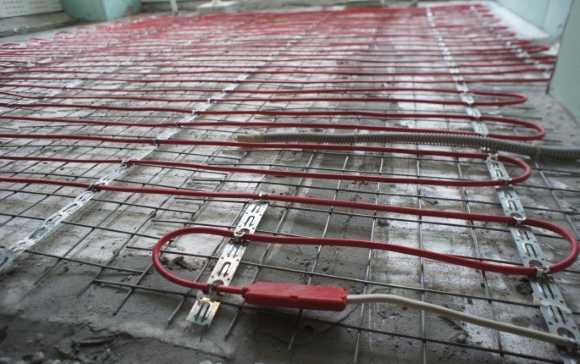

1. Металлическая сетка, 2. Нагревательный кабель, 3. Стяжка, 4. Плитка.

Толщина стяжки теплого пола в средних показателях варьируется от 40 до 60 мм. Все будет зависеть от ее предназначения и основания. Большая толщина приведет к нестабильной работе системы отопления, а также не эффективности. После окончания заливки выжидается время до полного высыхания раствора. На это потратиться примерно месяц. В течение этого периода запрещается осуществлять включение в сеть электрический теплый пол. Если монтируется электрический теплый пол под плитку без стяжки, то не придется ждать этот период.

Стоит отметить, что бетонная теплая стяжка под плитку используется лишь в том случае, когда применяется нагревательный кабель. Термоматы же могут служить основной для последующей укладки керамической плитки на специальный клей. То есть производиться теплый пол без стяжки под плитку.

Укладка плитки

Когда стяжка схватилась (спустя 3 дня), можно приступать к настилу плитки на теплый пол. При отсутствии опыта лучше дождаться полного высыхания заливки. Ведь плитка должна ложиться исключительно на горизонтальную поверхность. Используемый клей должен укладываться на поверхность со слоем не более 7 мм.

Начало работы электрического теплого пола – после полного высыхания плиточного клея. Обычно на это уходит порядка 20 дней. Более детально все прописано на инструкции от производителя. В процессе эксплуатации следует осуществлять контроль за максимальными параметрами температуры, которая будет передаваться в помещение. Это позволит использовать напольное покрытие в течение длительного времени.

Счастливое соседство

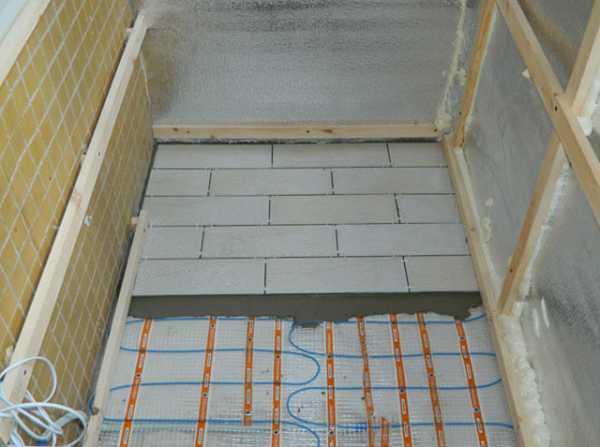

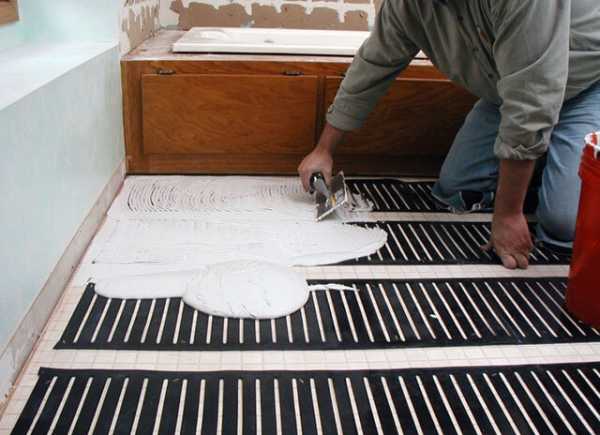

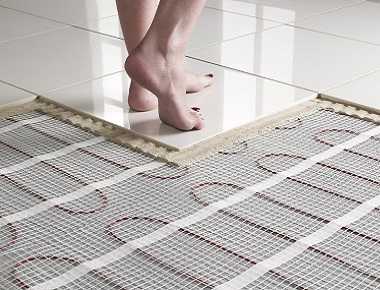

Плитка может ложиться сразу же на поверхность нагревательных матов. Данная конструкция имеет гораздо больше положительных моментов, чем обычный кабель. Но всегда соблюдается процесс монтажа, выполняя каждый его пункт. Укладка теплого пола под плитку своими руками выполняется очень быстро. Но при отсутствии опыта и понимания всего процесса, лучше доверить укладку теплого пола под плитку специалистам.

В момент затирки швов между плитками по термоматам, важно не повредить изоляцию контактов. Лучше всего в работе использовать только гибкие смеси, предназначающиеся для системы электрического теплого пола. Сама затирка для надежности проводиться по прошествии суток после укладки плитки.

Что касается клея, то еще можно сказать о том, что используется клей на эпоксидной основе. При этом в помещении должен соблюдаться и поддерживаться режим температуры и уровня влажности, чтобы все качества клей смог приобрести. Эти рекомендации всегда прописаны на упаковке из-под клея от производителя.

Сопротивление кабеля электрического теплого пола проверяется не только по окончанию настила, но и при укладке плитки. Если оно не будет изменяться, то можно быть уверенным в том, что целостность матов не нарушена. В качестве прибора лучше всего использовать омметр. Он подскажет при необходимости, какие участки следует отремонтировать.



В итоге проведения укладки получится отличный вариант системы отопления в помещении. Главное четко соблюдать технологию и последовательно выполнения всех работ. Все эти пункты и рекомендации позволят получить надежную конструкцию, которая будет передавать необходимое количество тепла основанию пола, и будет отвечать всем требованиям надежности.

Видео:

Видео:

Видео:

Видео:

Видео:

sdelalremont.ru

Технология укладки электрического теплого пола под плитку

Содержание:

  • Выбор варианта
  • Подготовительные мероприятия
  • Создание схемы
  • Расчет материала
  • Слой теплоизоляции
  • Расположение температурного датчика
  • Раскладка нагревательных матов
  • Заливка стяжки
  • Укладка плитки
  • Счастливое соседство

Укладка электрического теплого пола под такое напольное покрытие, как плитка, занимает много сил и времени. Но при точном соблюдении технологии укладки теплого пола под плитку, с процессом монтажа сможет справиться даже начинающий исполнитель.

Выбор варианта

При выборе отопления пола от сети, следует определиться с тем, какой конкретно вариант выбрать:

  1. Нагревательный кабель. Относится к числу бюджетных вариантов. Но при этом придется немного повозиться, чтобы сделать правильный расчет количества кабеля для монтажа системы отопления, а также выполнить укладку теплого пола под плитку. Стяжка в таком случае получается несколько толще, что сокращает расстояние от пола до потолка. Если есть возможность пожертвовать высотой потолка, то можно выбрать устройство электрического теплого пола из нагревательного кабеля.
  2. Термомат. Он обладает несколько большим количеством положительных качеств. Его можно даже назвать усовершенствованной версией проводника. Главная особенность заключается в том, что кабель располагается на специальной сетке из стекловолокна. Здесь достигается равный шаг уложенного кабеля на всей протяженности мата.

Чтобы произвести расчет необходимого количества термомата для работы, достаточно установить площадь всего помещения. В итоге останется лишь выбрать именно тот рулон материала, который будет отвечать рассчитанному размеру.

Только из этого уже видно, что электрический мат имеет значительный перевес с обычным кабелем. К тому же о нем больше положительных отзывов в сети от пользователей.

Подготовительные мероприятия

При монтаже теплого пола под плитку необходимо иметь хотя бы базовые познаний в области электрики. Особое внимание стоит уделить основанию, куда в последующем будет производиться укладка нагревательного мата.

С поверхности пола убирается вся мебель и бытовая техника. Старое основание приводиться в надлежащий вид и при необходимости выравнивается. При наличии старого напольного покрытия, лучше его удалить вместе с залитой старой стяжкой. Это позволит оставить неизменным расстояние от потолка до пола при создании новой конструкции системы отопления в помещении.

Что касается черновой стяжки, то она выполняется для создания ровной поверхности. Толщина раствора обычно выбирается в пределах от 30 до 70 мм. В завершении останется лишь убрать весь мусор с основания и при необходимости пропылесосить.

Создание схемы

До начала монтажа очень важно все правильно рассчитать. Для этого составляется схема подключения электрического теплого пола. Здесь в обязательном порядке должен быть отмечен шаг укладки электропроводки или же нагревательного мата. В любом случае следует придерживаться определенных рекомендаций, чтобы получить действительно качественную схему:

  • При выборе шага укладки теплого пола электрического под плитку следует выдерживать расстояние от стен в комнате, которое будет равно минимум 100 мм.
  • Укладку используемого материала можно кроме прямолинейного направления, можно выполнять и сгибать. Для этого она подрезается в специально отмеченных местах. Изгиб производиться в нужном направлении. Эти все тонкости могут позволить снизить расход потребляемой энергии. Нагрев будет осуществляться именно в тех местах, в которых это необходимо.
  • Запрещен монтаж нагревательных элементов под громоздкой мебелью (при отсутствии ножек) и бытовой техники. При таком исполнении тепло не будет поступать для обогрева воздуха в помещении, а будет возвращаться обратно к элементам нагрева. Это вызовет их перегрев и выход из строя.

Расчет материала

Грамотный расчет материала для монтажа теплого пола под плитку электрического позволит получить желаемый результат без лишней траты денег. Каждый метр квадратный площади комнаты потребует приобретения нагревательного элемента с мощностью от 140 до 180 Вт.

Могут быть случаи, когда помещение очень тщательно утеплено. Здесь система отопления будет выступать в качестве вспомогательного элемента и тогда мощность можно выбрать меньше допустимой нормы – примерно 80 Вт/м2.

Для расчета измеряется площадь помещения (длина умножается на ширину), после чего отнять от полученного результата площадь той мебели и техники, под которой не будет производиться укладка нагревательного кабеля под плитку. То, что получится и будет считаться полезную площадь для обогрева.

Аналогичный принцип свойственен для термомата. Высчитывается полезная площадь и выбирается мощность нагревательных элементов. Именно такое количество и следует приобрести.

Чтобы обогреватель можно было надежно крепить к залитой стяжке, используется монтажная лента.

При монтаже особое внимание стоит уделить старой проводке, чтобы она смогла выдержать нагрузку мощного электрического теплого пола. Если нет собственных познаний в определении сечения кабеля по току, то лучше всего обратиться за помощью к специалистам. Но данный пункт должен быть выполнен в обязательном порядке без исключений.

Слой теплоизоляции

Под укладку теплого пола под плитку производиться утепление основания. Это выполняется с той целью, чтобы исключить теплопотери в помещении. Будет повышаться не только эффективность работы отопления, но и его экономичность в период эксплуатации.

Один из лучших вариантов для утепления – пенофол. Он представлен в виде рулонного материала, имеющего слой для крепления к основанию. Кроме этого у него имеется покрытие из фольги, для отражения тепла в сторону помещения. Листы материала утеплителя раскладываются по поверхности бетонного пола стык в стык и проклеиваются места соединения фольгированным скотчем. Чтобы теплоизоляция была более эффективной, материал должен несколько заходить на стены в комнате.

Есть и другие альтернативные варианты для теплоизоляции, которые оказывают влияние на сокращение расстояния от пола до потолка. Здесь можно назвать пенополистирол или полипропилен.

В завершении этого этапа на стене сверху от расположенного утеплителя, крепится демпферная лента, созданная для компенсации температурного расширения всей конструкции в процессе эксплуатации. Не лишним будет произвести укладку на поверхности металлической сетки, выступающей в качестве армирования и позволяющая исключить прямой контакт нагревательных элементов с утеплителем. Это в последующем позволит несколько сократить объем работ при укладке электрического теплого пола под плитку.

Расположение температурного датчика

Датчик температуры предназначается для того, чтобы самостоятельно осуществлять контроль всей системой. Кроме самого датчика, устанавливается термостат, который может быть не только механическим, но и электронным. Все это позволит выставить тот уровень температуры, который будет необходим для комфортного нахождения в помещении.

Монтаж данных элементов осуществляется на стене, вблизи расположения розеток. А вот датчик температуры монтируется непосредственно в полу. От термостата делается штроба по стене (только вертикально по уровню), а также штроба в основании пола. Важно при этом предварительно поместить его в гофрированную трубу. Место, где крепится датчик – средняя часть между имеющимися двумя витками нагревательного элемента. В таком случае исключены должны быть любые пересечения.

Чтобы в процессе заливки стяжки по элементам теплого пола под плитку, гофрированная труба с датчиком не заполнилась раствором, один из концов заполняют герметиком.

Раскладка нагревательных матов

Укладка нагревательных матов осуществляется строго по той схеме, которая была предварительно создана до начала монтажа. При этом на основании пола делается специальная разметка, соответствующая параметрам чертежа. При разрезании стекловолокна следует быть внимательным, чтобы не повредить сам провод. Это все приведет к выходу из строя всей конструкции.

Сопротивление кабеля не должно отличаться более чем на 10 процентов от данных, указанных в паспорте на материал. Здесь также определяется и фаза кабеля. Для облегчения данного процесса может быть выполнена цветовая маркировка проводов. По ним все и определяется.

Для крепления используется монтажная лента по бетонному основанию или пластиковые хомуты по металлической сетке. По всей площади комнаты должно выбираться одинаковое расстояние между соседними витками. В противном случае не будет равномерного прогрева основания пола в помещении.

После этого следует проверить работу систему и наличие ошибок в работе. С этой целью первоначально проверяется сопротивление, которое должно соответствовать тем параметрам, которые были определены ранее, до начала монтажных работ. Далее происходит подключение системы к сети. Если работа нормальная и нет никаких отклонений, можно приступать к следующему шагу.

Проверка работоспособности имеет существенное значение. Если погрешности монтажа будут выявлены в дальнейшем, придется проводить демонтаж напольного покрытия и залитой стяжки. Это потратит не только личное время, но и достаточное количество средств.

Заливка стяжки

Помещаться может теплый пол в стяжку или под плитку сразу. Все будет зависеть от используемого нагревательного элемента. Для стяжки пола потребуется приготовить раствор. В нем должны сочетаться следующие составляющие:

  • Вода (0.6 части).
  • Цемент (1 часть).
  • Песок (4 части).
  • Щебень (5 частей).
  • Пластификатор (1% массы цемента).

Чтобы на поверхности не появлялось трещин и сведен к минимуму процесс усадки раствора, вода должна добавляется в нужном количестве, без преувеличений. В раствор категорически запрещено добавлять перлит или керамзит. Они лишь нарушат теплообмен и могут привести к перегреву всей системы, выведя ее из строя.

1. Металлическая сетка, 2. Нагревательный кабель, 3. Стяжка, 4. Плитка.

Толщина стяжки теплого пола в средних показателях варьируется от 40 до 60 мм. Все будет зависеть от ее предназначения и основания. Большая толщина приведет к нестабильной работе системы отопления, а также не эффективности. После окончания заливки выжидается время до полного высыхания раствора. На это потратиться примерно месяц. В течение этого периода запрещается осуществлять включение в сеть электрический теплый пол. Если монтируется электрический теплый пол под плитку без стяжки, то не придется ждать этот период.

Стоит отметить, что бетонная теплая стяжка под плитку используется лишь в том случае, когда применяется нагревательный кабель. Термоматы же могут служить основной для последующей укладки керамической плитки на специальный клей. То есть производиться теплый пол без стяжки под плитку.

Укладка плитки

Когда стяжка схватилась (спустя 3 дня), можно приступать к настилу плитки на теплый пол. При отсутствии опыта лучше дождаться полного высыхания заливки. Ведь плитка должна ложиться исключительно на горизонтальную поверхность. Используемый клей должен укладываться на поверхность со слоем не более 7 мм.

Начало работы электрического теплого пола – после полного высыхания плиточного клея. Обычно на это уходит порядка 20 дней. Более детально все прописано на инструкции от производителя. В процессе эксплуатации следует осуществлять контроль за максимальными параметрами температуры, которая будет передаваться в помещение. Это позволит использовать напольное покрытие в течение длительного времени.

Счастливое соседство

Плитка может ложиться сразу же на поверхность нагревательных матов. Данная конструкция имеет гораздо больше положительных моментов, чем обычный кабель. Но всегда соблюдается процесс монтажа, выполняя каждый его пункт. Укладка теплого пола под плитку своими руками выполняется очень быстро. Но при отсутствии опыта и понимания всего процесса, лучше доверить укладку теплого пола под плитку специалистам.

В момент затирки швов между плитками по термоматам, важно не повредить изоляцию контактов. Лучше всего в работе использовать только гибкие смеси, предназначающиеся для системы электрического теплого пола. Сама затирка для надежности проводиться по прошествии суток после укладки плитки.

Что касается клея, то еще можно сказать о том, что используется клей на эпоксидной основе. При этом в помещении должен соблюдаться и поддерживаться режим температуры и уровня влажности, чтобы все качества клей смог приобрести. Эти рекомендации всегда прописаны на упаковке из-под клея от производителя.

Сопротивление кабеля электрического теплого пола проверяется не только по окончанию настила, но и при укладке плитки. Если оно не будет изменяться, то можно быть уверенным в том, что целостность матов не нарушена. В качестве прибора лучше всего использовать омметр. Он подскажет при необходимости, какие участки следует отремонтировать.



В итоге проведения укладки получится отличный вариант системы отопления в помещении. Главное четко соблюдать технологию и последовательно выполнения всех работ. Все эти пункты и рекомендации позволят получить надежную конструкцию, которая будет передавать необходимое количество тепла основанию пола, и будет отвечать всем требованиям надежности.

Видео: Монтаж теплого пола под плитку.

Видео: Теплый пол под плитку видео

Видео: Монтаж электрического теплого пола под керамическую плитку

Видео: Электрические теплый пол под плитку

Видео: Укладка теплого пола под плитку

yastroyu.ru

Укладка теплого пола под плитку

Технология теплого пола сегодня пользуется огромной популярностью. Прежде всего это связано с высокой эффективностью напольного отопления перед традиционной радиаторной системой. При комбинации теплого пола с керамической плиткой можно достигать наилучших результатов. В этой статье мы расскажем вам о том, по какой схеме осуществляется укладка теплого пола под плитку. Мы рассмотрим с вами все тонкости выполнения этой работы.

Какой теплый пол выбрать

Для начала, давайте определим с вами один нюанс, какой установить теплый пол под плитку лучше всего. Сегодня известно несколько технологий, например, водяной обогрев. В этом случае отопительный контур помещается непосредственно в стяжку пола. Проходящий теплоноситель по трубам, равномерно прогревает стяжку и керамическую плитку, а потом отдает все тепло внутрь помещения. Также немалой популярностью пользуется и электрический обогрев. В этом случае используются нагревательный кабель или маты.

Хотя нельзя сказать, что электрический обогрев лучше водяного. В этой статье мы сделаем акцент именно на электрический теплый пол под плитку. Эти технологии идеально комбинируются друг с другом.

Важно! При покупке электрического теплого пола можно выбрать готовый комплект. Если нет, тогда всю комплектацию придется выполнять самостоятельно.

Особенности электрических матов

Монтаж теплого пола под плитку лучше всего осуществлять с использованием кабельного нагревательного мата. Под этим подразумевается специальная сетка, на которой с определенным шагом закреплен кабель. В основе сетки используются полимеры, например, стекловолокно. Также мат имеет клейкую поверхность. Она защищена специальной пленкой. Непосредственно перед монтажом пленка удаляется и маты приклеиваются к основанию. Безусловной, такая монтажная клеящаяся поверхность имеется не на всех видах электрических матов.

Что касается кабеля, то он также может различаться. Так, могут использовать двужильные и одножильные кабеля. Одножильные кабеля стоят гораздо дешевле. Что касается двужильного, то он имеет ряд преимуществ. Например, его гораздо легче подключать, плюс ко всему, он не создает электромагнитное поле. Поэтому лучше всего выбирайте нагревательный мат с двужильным кабелем. Установка теплого пола под плитку такого плана может иметь ряд положительных сторон.

Перед покупкой также необходимо определиться и с его площадью. Для этого лучше всего сделать небольшой проект, который позволит вам точно определить зоны, на которых будет присутствовать электрический обогрев.

Важно! Если вы знаете где будет установлена крупногабаритная мебель или стационарные предметы, то под них устанавливать электрические маты не нужно. Итак, сделав проект, вы сможете определить площадь всего покрытия.

Что касается выбора того или иного производителя, то здесь существует большое разнообразие. Сегодня на отечественном рынке можно найти ряд крупных производителей теплого электрического пола, который можно положить под теплый пол. В большинстве случаев готовые комплекты состоят из нагревательных матов, терморегулятора, температурного датчика, инструкции по монтажу и соединительных проводов.

Плюс ко всему, вам необходимо укомплектовать систему дополнительными покупками. Например, необходимо приобрести теплоизоляционный материал, это может быть Пенофол. Он представляет собой вспененный полиэтилен, который с одной стороны имеет отражающую поверхность. Укладывается он непосредственно под нагревательный мат. Благодаря этому вся тепловая энергия будет направляться вверх помещения, а теплопотери будут сведены к нулю.

Кроме всего прочего, вам необходимо приобрести плитку для пола. Крайне важно быть внимательным, при выборе плиточного клея. Технология укладки теплого пола под плитку требует использования специального плиточного клея. При его выборе обязательно смотрите на его упаковку. На ней должна быть информация, что клей для плитки подходит для укладки кафеля на теплый пол. Для отделки плитки, вам еще необходимо приобрести затирку для швов.

Что касается инструмента, то вам может потребоваться такой набор:

  • Рулетка.
  • Уровень.
  • Емкость для замешивания плиточного клея.
  • Строительный нож.
  • Набор отверток.
  • Болгарка.
  • Станок для резки плитки.
  • Шпатель с зубьями и прочее.

Если все у вас уже куплено, то можно приступать к работам.

Инструкция по изготовлению теплого пола под плитку

Укладка теплого пола под плитку своими руками выполняется в определенной последовательности. Сейчас мы рассмотрим основные этапы изготовления напольного обогрева. Как следствие, вы сможете справиться со всеми работами своими руками без привлечения специалистов.

Подготовительные работы

На первом этапе работ осуществляется подготовка основания. Укладывать обогрев допускается только на ровную поверхность. По этой причине вам необходимо убедиться в том, что основание абсолютно ровное. Если и есть перепад, то он должен составлять не более 2 мм по всей площади. Если у вас есть стяжка, то вам необходимо проверить ее качество. Сделать это можно если вы простучите по ее поверхности. Если звук будет пустой, то качество стяжки оставляет желать лучшего. В этом случае вам необходимо полностью удалить это покрытие. Если же стяжка имеет хорошее основание, но есть незначительный перепад по высоте, то можно использовать самовыравнивающие смеси. Благодаря этому с минимальными затратами и усилиями, вы добьетесь отличного результата.

Если же ваша стяжка идеально ровная, то вам необходимо убедиться, что на ней нет трещин и прочее. Также следует убрать весь мусор, который может повредить нагревательный элемент теплого пола.

Совет! Если у вас есть строительный пылесос, то им можно качественно устранить весь мусор и пыль с поверхности пола.

Теплоизоляция и гидроизоляция

Теперь пришло время к изготовлению отопительного пирога. Для этого сперва изготавливается слой гидроизоляции. Для этой цели можно использовать специальные обмазочные составы. Самый простой материал – полиэтиленовая пленка. Укладываете ее внахлест до 200 мм. Между собой она соединяется скотчем. Также заведите гидроизоляцию на стену высотой до 250 мм.

После этого укладывается слой теплоизоляции. Для этого лучше всего использовать Пенофол, хотя есть и другие качественные теплоизоляционные материалы. Кстати, если укладка плитки на теплый пол осуществляется на первом этаже или в частном доме, где под первым этажом неотапливаемый подвал или грунт, слой теплоизоляции должен быть большим. Поэтому есть смысл использовать пенополистирол или пенопласт.

Сверху теплоизоляции обязательно укладывается слой отражающей пленки. Она необходима, так как благодаря ей вся тепловая энергия будет направляться вверх.

Совет! При укладке теплоизоляции и всех остальных слоев отопительного пирога избегайте каких-либо щелей или зазоров. Все должно укладываться встык. В таком случае будут полностью исключены мостики холода.

Монтаж теплого пола

После этого можно приступать к монтажу нагревательного элемента теплого пола под плитку. Способ монтажа во многом будет зависеть от того, какую именно вы приобрели систему. Если нагревательные маты, то здесь все очень просто. Вам необходимо равномерно распределить маты по всей площади обогреваемой поверхности. Если вы приобрели нагревательный кабель, то вам необходимо к полу закрепить монтажную планку к основанию. После этого необходимо равномерно уложить кабель, соблюдая определенный шаг укладки.

Совет! При укладке кабеля избегайте того, чтобы были какие-либо изгибы. Все повороты должны быть плавными.

Следите за тем, что нагревательный кабель теплого пола был надежно закреплен к полу. В противном случае торчащий кабель будет мешать процессу укладки плитки или заливки стяжки. После того как вы уложили нагревательный кабель, необходимо подключить конец провода к терморегулятору, который будет осуществлять контроль нагрева пола под плиткой. Плюс ко всему, между нагревательным элементом на полу под плиткой помещается температурный датчик. Он должен быть помещен в специальную гофру, которая позволит при необходимости поменять датчик. Сам терморегулятор необходимо подключить к электричеству к электрическому щитку на отдельный УЗО.

Когда все готово, необходимо проверить всю изготовленную вами систему. Для этого выполняете тестовое включение. При этом процессе вам не следует спешить. Убедитесь, что все работает исправно. Ведь после заливки стяжки и укладки покрытия исправить что-либо будет проблематичною если вы обнаружили какие-либо неисправности, то обязательно устраните их. Обязательно проверьте места соединений кабеля. Также испытайте работу температурного датчика. Обязательно измерьте сопротивление в кабеле. Оно должно соответствовать указаниям в паспорте.

Укладка плитки

Заключительный процесс может быть выполнен двумя путями. Уложенный теплый пол можно залить тонкой выравнивающей стяжкой. В таком случае вам необходимо установить маяки, которые помогут вам залить идеально ровную поверхность. В таком случае плиточный слой клея будет минимальный. Уже после высыхания стяжки, можно будет класть плитку. Также существует и другая технология, которая сводится к тому, чтобы укладывать плитку сразу на теплый пол.

При укладке обязательно следите за тем, чтобы плиточный клей или раствор полностью заполнял все пустоты. В случае образования воздушных пустот, работа теплого пола под плиткой будет некорректной. Что касается толщины плиточного клея, то она не должна превышать 5 мм.

Важно! После укладки плитки или заливки стяжки включать обогрев недопустимо. Плиточный клей и стяжка должны сохнуть при естественной температуре. Только так будет обеспечен продолжительный эксплуатационный срок напольного обогрева.

Заключение

Итак, вот мы и рассмотрели все особенности того, как осуществляется монтаж теплого пола под плитку. Чтобы поверхность не была сильно горячая, вам необходимо задать программу на терморегуляторе. Таким образом вы сможете достичь идеальной и комфортной температуры внутри помещения. Как мы увидели, плитка является идеальным материалом для укладки ее на теплый пол. Она имеет прекрасные теплопроводные свойства, что позволяет быстро прогревать пол и воздух внутри помещения. В дополнении ко всему, предлагаем вам посмотреть видео об изготовлении теплого пола под плитку. Оно поможет вам закрепить всю теорию из этой статьи, а также избежать ошибок при монтажных работах. Надеемся, что эта статья вам понравилась и вы сможете со всей работой справиться своими руками без привлечения на то специалистов.

bouw.ru

Электрический теплый пол под плитку: какой лучше?

Теплый пол в последнее время все чаще используется в современных домах. Его могут применять как отдельный способ обогрева помещения или же вместе с основным отоплением. Как показывает практика, его могут достаточно часто применять тогда, когда основное отопление не работает или же его недостаточно для того, чтобы нагреть очень большие комнаты. В то же время технология укладки электрического теплого пола позволяет значительно изменить интерьер комнаты, ведь на стенах не будет никаких труб и радиаторов, помещение при этом будет казаться более просторным.

Теплый пол станет просто незаменимым в тех комнатах, где человек может ходить босиком. Устанавливают такие теплые полы под плитку достаточно часто в ванных комнатах, спальнях. Идеальным вариантом станет то, если укладывать его непосредственно в той комнате, где проводят много времени дети. Тогда они смогут играть прямо на полу, а родители будут уверены в том, что малыши будут постоянно находиться в тепле.

Технология укладки как сделать теплый пол под плитку достаточно простая и с такой задачей может справиться любой человек. Иногда даже не нужно использовать услуги специалиста, ведь всю работу можно выполнить своими руками, используя для этого видео материалы на нашем сайте.

Виды электрического теплого пола

Такую технологию применяют достаточно часто, благодаря ему можно обогреть отдельные участки дома или квартиры. В то же время использовать такой теплый пол, как основной источник обогрева – не рационально и очень дорого. Для этого лучше применять водяные полы как отдельно, так и в комбинации с разного рода теплыми электрическими полами.

Если говорить о современном теплом поле под плитку, который работает за счет электричества, то с технической точки зрения они выглядят как система нагревательных кабелей или же ТЭН, которые объединяются в маты разного размера. К отдельной группе вполне можно отнести современные конструкции: электрические маты с инфракрасными стержнями и пленочные теплые полы.

Совершенно все типы теплого пола имеют определенные общие характеристики, а именно:

  1. основание пола для проведения монтажа обязательно должно быть сухим;
  2. есть необходимость делать заземление и теплоизоляцию;
  3. должен в обязательном порядке присутствовать терморегулятор;
  4. использовать пол можно на протяжении многих лет, он очень надежный;
  5. отличный вариант дополнительного отопления в доме или в отдельных помещениях.

Какой теплый пол под плитку лучше? Предназначение основных видов видео

В то же время есть достаточно много различий, которые заключаются не только в способе монтажа каждого вида нагревательного элемента, но еще и в том, какое именно тепло они вырабатывают, как взаимодействуют с тем или иным покрытием пола.

Расчет электрического теплого пола

Когда дело доходит непосредственно расчета нагревательного кабеля на квадратный метр, то в первую очередь нужно определиться: это будет основное отопление или же как дополнение центрального. Если вы решили таким образом обогревать комнату полностью, то тогда обогреваемая поверхность должна быть не менее 70% всей поверхности пола комнаты. В той ситуации, когда в помещении находится большое количество мебели, то выполнить данное требование просто нереально. Поэтому вам придется или убирать часть мебели, или же подбирать иной вариант отопления комнаты.

Как уложить и подключить электрический пол под плитку своими руками видео

Если производить расчет мощности на квадратный метр, то необходимо учитывать тот факт, что его удельная мощность должна быть не менее 150 Вт/м2. Если использовать его в качестве дополнительного обогрева, то достаточно будет и 100 — 140 Вт. Такой обогрев пола позволит поддерживать в доме вполне приятную температуру, пока не будет включено централизованное отопление.

Идеально такой обогрев пола подойдет и тогда, когда под квартирой или же домом находится холодный подвал. В такой ситуации также желательно выбрать максимальную мощность, чтобы получить желаемый результат.

Во время расчета очень важно учитывать то, в какой комнате вы будете делать монтаж электрического теплого пола, ведь каждая из них имеет свои функциональные особенности и технологию укладки. К числу самых требовательных помещений можно отнести балконы и лоджии, где, как правило, устанавливается мощность 180 Вт/м2 и более.

Если произвести монтаж теплых полов во влажной комнате, например в ванной под плитку, то достаточно будет и 140 Вт/м2. Такую же мощность стоит выбирать и тогда, когда под комнатами находится холодное помещение, которое не отапливается. Если говорить о коридорах, гостиных комнатах или спальнях, то вполне достаточно будет и 120 Вт/м2.

Размечаем месторасположение матов, терморегулятора и датчика температуры видео

Не стоит располагать подогрев от пола под той мебелью, которая постоянно находится в комнате на одном месте. Например, под холодильником, кухонным гарнитуром и так далее. Если говорить о самом лучшем месте установки датчика температуры, то оно будет максимально подробно описано в инструкции терморегулятора. В каждой ситуации, место может быть несколько разным.

Поэтому необходимо внимательно прочитать инструкцию, а затем найти удобное место на стене (оно должно быть легкодоступным). Потом нужно проделать стробу на стене, которая по ширине должна быть не более двух сантиметров, от этого места и непосредственно к месту, где будет устанавливаться датчик. Потом можно приступать к непосредственному монтажу самого датчика.

Технология укладки теплого пола под плитку пошаговая инструкция

Когда будут подготовлены все инструменты и материалы, можно начать укладывать электрический пол своими руками.

  1. Раскатайте подготовленные заранее нагревательные маты. Для того чтобы их зафиксировать, используйте бумажный скотч, который не позволит матам двигаться во время укладки плитки.
  2. Когда маты будут уложены, то с помощью тестера проверьте в обязательном порядке наличие повреждений путем замера сопротивления.
  3. Когда монтаж мат будет закончен – приступайте к укладке плитки на пол помещения. Этот этап работы наиболее трудоемкий и к нему необходимо отнестись максимально ответственно. Используя зубчатый шпатель, нанесите достаточно толстый слой клея, чтобы весь кабель на матах был полностью покрытым.
  4. Затем укладывайте плитку, выравнивайте ее, используя уровень.
  5. Воткните во все зазоры крестики. Включить подогрев можно только после того, как клей полностью высохнет и ни часом раньше. О времени высыхания клея можно узнать из инструкции на упаковке.
  6. Затрите швы и подключите терморегулятор.

Теплый пол электрический под плитку монтаж видео

Технология как укладывать электрический пол своими руками не вызывает никаких сложностей у человека, который даже впервые сталкивается с подобной процедурой. Когда все будет готово, то вы можете включать теплый пол и наслаждаться теплом и уютом в комнате. Кроме того, это очень хорошая альтернатива для тех семей, которые имеют маленьких детей. Электрический обогрев пола защитит ваших детей от переохлаждения, и они будут гораздо меньше болеть.

masterok-remonta.ru

укладка своими руками, как уложить, положить подогрев, как установить, технология, установка

Содержание:

Монтаж теплого пола под плитку представляет собой трудоемкий, но несложный процесс, который под силу человеку с небольшим опытом. Конечно, вначале следует подробно ознакомиться с технологией и особенностями данной работы, а уже затем – обустраивать подогрев пола под плитку.

Преимущества и практичность теплых полов хорошо известны, но только учет всех нюансов и соблюдение правил монтажа могут обусловить оптимальный конечный результат. Поэтому важно изучить плюсы и минусы тех или иных разновидностей обогрева, а также инструкцию по их монтажу до того, как браться за установку теплого пола под плитку своими руками.


Варианты электрических теплых полов под плитку

Наиболее часто под плиточное покрытие обустраивается один из двух видов теплых полов – нагревательные кабели либо термоматы.

Электрический теплый пол из кабеля обходится дешевле по цене, однако монтажный процесс при выборе данного варианта более сложен. Кроме того, в этом случае технология укладки теплого пола под плитку требует обустройства более толстой стяжки, что приводит к уменьшению высоты помещения.

Как результат, кабельный теплый пол будет неплохим вариантом в тех случаях, когда хочется обустроить обогрев по минимальной цене, а высотой потолка можно пренебречь.

В большинстве случаев более практичный вариант под плиточное покрытие – это нагревательные маты, или термоматы. Отопительная функция в них обеспечивается за счет такого же кабеля, который, однако, расположен на специальной стекловолоконной сетке. Благодаря этому достигается удобство монтажа и расчетных работ, поскольку требуется выбрать лишь необходимую площадь рулона для конкретного помещения. Кроме того, нагревательный кабель, уложенный в термоматы, уже имеет ровный шаг между витками, и не требует специальной укладки.


Что же касается инфракрасных пленочных теплых полов, то они для обустройства под плитку не рекомендуются. Инфракрасные лучи не проникают через цементно-песчаную стяжку, плиточный клей и саму плитку, поэтому единственное, чего удастся достичь при укладке такого пола – это обычная передача тепла от нагретой пленки плиточному покрытию. Помимо этого, пленочные теплые полы имеют пониженную влагостойкость, что является заметным недостатком, особенно если речь идет об укладке теплого пола в ванной под плитку. Наконец, монтаж пленочных покрытий под плиточное покрытие сопряжен с определенными трудностями, что делает его ещё более нежелательным.

По этой причине рассмотреть технологию укладки электрического теплого пола под плитку стоит на основе двух разновидностей: нагревательного кабеля и термоматов. Подготовительные работы в обоих случаях практически идентичны, а разница состоит лишь в основном процессе.

Подготовка поверхности своими руками

Вначале осуществляется демонтаж старого напольного покрытия с последующей очисткой от мусора. После этого, если на поверхности нет каких-либо существенных дефектов, можно обойтись без черновой стяжки. Если же поверхность пола имеет изъяны и неровности, тогда следует выровнять их слоем раствора толщиной в 3-7 сантиметров.


Проектировка схемы

Следующий важный момент – подготовка схемы установки электрического теплого пола под плитку, с отметкой расположения проводов либо термоматов.

Основные рекомендации по составлению схемы заключаются в следующем:

  • расстояние от стен должно составлять как минимум 10 сантиметров;
  • в тех местах, где мебель или бытовая техника плотно прилегают к полу, обустраивать греющий материал нельзя – недостаточность теплоотдачи приводит к его перегреву и выходу из строя;
  • прямолинейная укладка материала не является обязательной – допускается аккуратная подрезка сетки для сгибания в ту или иную сторону.

Расчет материала

После составления схемы, до того, как установить теплый пол под плитку, необходимо рассчитать нужное количество материала.

Для грамотного расчета теплого пола под плитку следует учесть ряд факторов:

  • Климатические условия местности. Естественно, что в холодных регионах требуется обустройство более мощной системы обогрева.
  • Используется ли электрический пол в качестве основного либо дополнительного источника тепла в помещении. В первом случае мощность оборудования должна быть больше примерно в 1,5-2 раза.
  • Качество утепления стен и потолка, препятствующего теплопотерям.
  • Общая площадь и объем пространства, которое требуется обогреть. Здесь играют роль площадь и высота помещения, а также насколько значительная часть его занята мебелью, бытовой техникой и прочим интерьером.


В среднем, необходимая мощность системы теплого пола на каждый квадратный метр составляет 150-180 Вт для единственного источника обогрева, 100-140 Вт для вспомогательной отопительной системы и 200-250 Вт для холодных неотапливаемых балконов и лоджий. Рассчитав общую площадь помещения, можно вычислить необходимую мощность для его обогрева. После этого, зная показатели мощности приобретаемого материала, несложно рассчитать необходимое его количество.

Так, например, если для обустройства теплого пола под плитку выбран нагревательный кабель мощностью 20 Вт на один метр, а для обогрева всего помещения требуется мощность 800 Вт, тогда легко подсчитать, что для монтажа нужен кабель длиной в 40 метров. Так же обстоит дело и при расчете количества нагревательных матов: зная мощность, можно легко подобрать необходимое их количество для обогрева помещения.

Проверка состояния электропроводки

Обустройство электрической системы обогрева плиточного пола сопряжено с дополнительной нагрузкой на электросеть, особенно если речь идет о помещениях с большой площадью. Поэтому до того, как уложить теплый пол под плитку, следует обязательно проверить состояние прежней электропроводки. Если возникнут сомнения в том, насколько надежна электрическая система в доме, во избежание проблем в процессе эксплуатации следует заменить ее на новую и более мощную.

Теплоизоляция поверхности

Для того, чтобы избежать существенных потерь тепла при функционировании обустраиваемого покрытия, необходимо эффективное утепление поверхности перед укладкой теплого пола. Лучшим материалом для этого считается пенофол. Это утеплитель рулонного типа, имеющий фольгированное покрытие c одной стороны и самоклеящуюся поверхность с другой.

Для качественного утепления пенофолом до того, как положить электрический теплый пол под плитку, требуется лишь полностью проклеить им поверхность, а стыковые участки затем обклеить фольгированным скотчем. Для более эффективной теплоизоляции пенофол должен выходить на стены примерно на 5-10 сантиметров.


По завершении теплоизоляционных работ желательно произвести обклеивание демпферной лентой поверх утеплительного материала. Демпферная лента проклеивается по периметру помещения, ее основная функция – компенсация расширения материала под воздействием тепла.

Наконец, поверх утеплителя укладывается металлическая сетка, препятствующая его непосредственному контакту с нагревателем, а также упрощающая укладку теплого пола.

Монтаж температурного датчика и термостата

Для регулирования и управления системой обогрева обязательной является установка температурного датчика и термостата. Термостат располагают в стене вблизи розетки, его функция состоит в возможности определять и регулировать нужный режим температуры. В отличие от него, температурный датчик размещается в самом полу. От термостата вертикально вниз в стене проделывается штроба. Через нее проводится гофрированная трубка, в которой и размещается температурный датчик.

Располагать датчик следует посредине между двумя витками нагревательного кабеля. Прочих элементов поблизости быть не должно. Гофрированная трубка служит защитой датчика от повреждающих воздействий, и облегчает доступ к нему в случае необходимости.

Проверка работы электрического покрытия

При рассмотрении того, как правильно класть теплый пол под плитку, важно упомянуть и контрольную проверку работоспособности перед монтажом. Посредством прибора, называемого мультиметром, определяется расположение фазы, а также сопротивление оборудования. При этом расхождение с паспортными данными не должно превышать 5-10 %. Определив фазу и убедившись, что сопротивление соответствует заявленному, можно приступать к укладке теплого пола под плитку своими руками. Читайте также: "Технология укладки электрического теплого пола под плитку – нюансы монтажа".


Укладка теплого пола - как правильно уложить

Итак, по завершении всех прочих работ, остается непосредственно произвести установку теплого покрытия. Этот заключительный этап при монтаже теплого пола под плитку своими руками состоит в укладке и креплении нагревательного материала на подготовленную поверхность.

При использовании греющего кабеля наиболее простым и удобным способом является фиксация его посредством монтажной ленты. Для большей надежности, дополнительно можно закрепить витки кабеля с помощью пластиковых хомутов. Читайте также: "Как выполнить укладку теплого пола под плитку – пошаговое руководство по монтажу электрического кабельного пола".


Если же говорить о том, как положить теплый пол под плитку в случае использования термоматов, то здесь процесс укладки легче, поскольку витки кабеля уже имеют необходимое для монтажа расположение. Всё, что требуется – это расстилка материала в соответствии со схемой и его подключение к термостату.

После укладки теплого пола производится ревизия правильности подключения, с целью чего сопротивление ещё раз измеряется мультиметром. Результат должен совпадать с тем, что был получен при предварительном измерении. Читайте также: "Правильная установка теплого пола под плитку – пошаговое руководство".


На этом монтаж электрического обогрева под плитку можно считать законченным. Остается только произвести заливку стяжки, после чего покрыть пол плиткой. Для стяжки заливается слой цементного раствора толщиной в 3-5 сантиметров, после чего теплый пол не подключают к сети в течение 4 недель, до полного ее высыхания. Укладка плитки производится через 2-3 дня после заливки стяжки. В случае использования термоматов обустройство стяжки не является обязательным – нагревательные маты могут сами служить основанием под плиточный клей.


teplospec.com
