Трап для душа в полу под плитку: выбор модели и установка

Я расскажу, как правильно смонтировать трап для душа в полу под плитку. Этот компактный сантехнический элемент поможет решать проблему нехватки свободного пространства в ванной комнате при обустройстве душевой кабины. Расскажу, как выбрать конструкцию и правильно установить своими руками.

Плюсы и минусы трапа для душа в полу под плитку

Трап для душа в полу — конструкция, предназначенная для организации слива воды

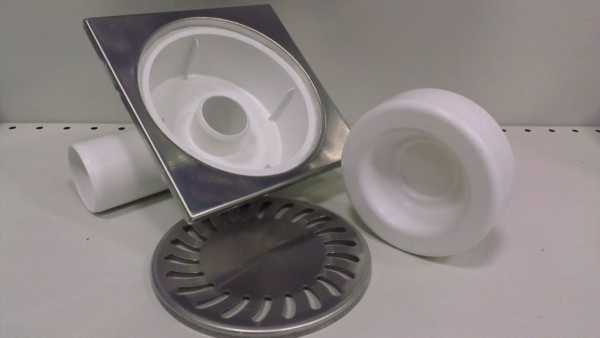

Состоит из следующих элементов:

1. Воронка с фильтром — деталь, назначение которой принимать сливаемую воду.
2. Решетка — элемент, декорирующий сливное отверстие, задерживающий крупные частицы мусора.
3. Сифон — элемент, основная функция которого — препятствовать распространению запахов канализации в окружающую среду.

Главным атрибутом душевой является трап для отвода и сбора воды, который устанавливается непосредственно в полу

Преимущества эксплуатации:

1. возможность монтажа в любой точке душа;
2. как дополнительный напольный слив, предотвращающий ситуацию затопления;
3. установка конструкции вровень с поверхностью пола позволяет качественнее соблюдать чистоту в душе.

Из недостатков стоит отметить трудоемкость процесса монтажа трапа для душа в полу под плиткой.

Но при условии детального изучения всех этапов работ, с монтажом трапа можно справиться своими силами.

Разновидности

Основные варианты.

Точечный — самый компактный из всех вариантов для душа. Это небольшой квадратный или прямоугольный слив, размер которого не превышает 15 см по длине и ширине. Основе преимущества использования точечного трапа — способность монтажа в любой точке душа.

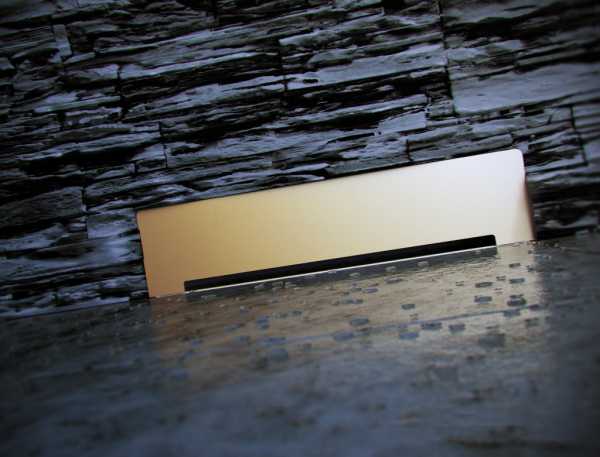

Пристенный — устанавливается в стену. Особенности эксплуатации — возможность монтажа только при условии первоначального необходимого обустройства душа или при капитальном ремонте дома.

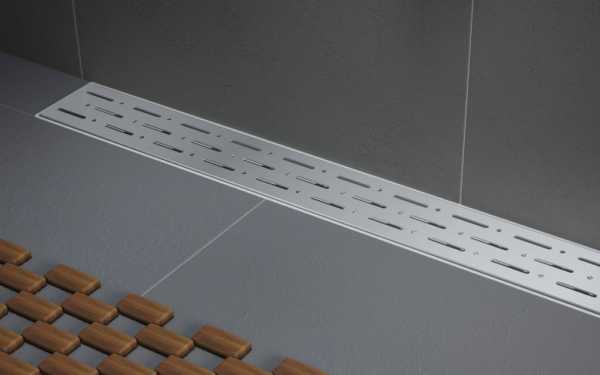

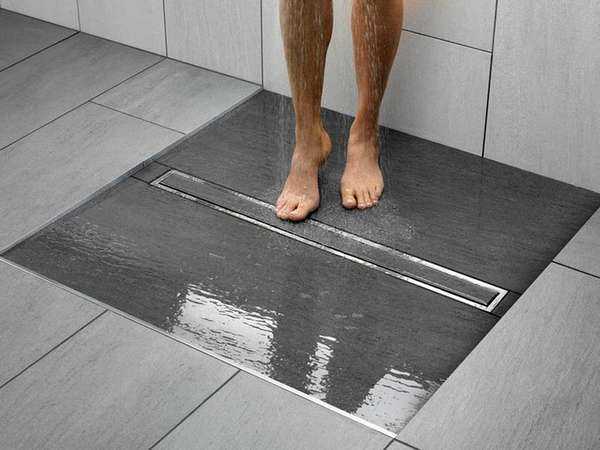

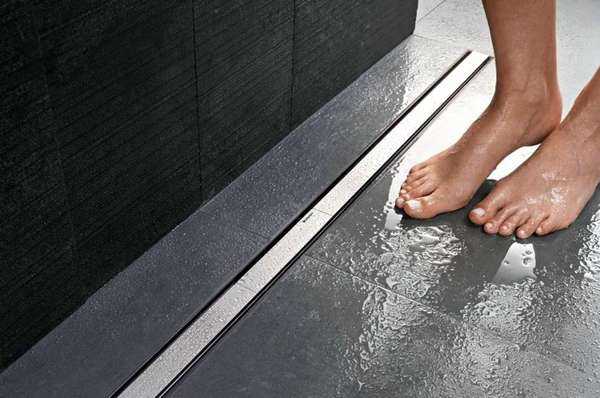

Линейный вариант — сантехнический элемент, водозаборная часть которого выполнена в виде узкого лотка (длиной от 30 до 120 см, сверху прикрытого решеткой).

Форма точечного слива позволяет гармонично вписать его в пол, уложенный плиткойПристенный трап 360 мм

Материалы изготовления

Основное требование к трапу для душа в полу — высокий показатель износостойкости, устойчивости к коррозии. Потому для изготовления корпуса используют следующие материалы.

Высокопрочный пластик. Из пластика доступны по цене, устойчивы к влаге. Чаще всего их используют для обустройства душа в квартире или частном доме. Из недостатков стоит отметить небольшой срок эксплуатации.

Нержавеющая сталь отличается прочность, устойчивостью к процессам коррозии. Вариант из нержавейки легко содержать в чистоте (можно мыть любыми моющими, абразивными, химическими средствами). Чаще всего вариант из нержавейки в душе можно увидеть в бассейнах, душевых оздоровительных учреждений, больницах.

Чугун — очень прочный и долговечный материал, единственным недостатком которого является его высокая стоимость. Срок эксплуатации из чугуна может достигать пятидесяти лет.

Трап для ванной комнаты с горизонтальным фланцем

Выбор и монтаж

Выбирая модель для душа, обращайте внимание на следующие моменты:

1. все элементы выполнены только из материалов, устойчивых к коррозии;
2. направление выхода в канализацию. Для частного дома лучше выбирать вертикальное соединение патрубка. Горизонтальное присоединение актуально для квартир;
3. поверхности всех элементов должны быть идеально ровными.

Монтировать трап для душа лучше всего на этапе обустройства пола в ванной.

Правильно изготовленный душевой трап способен увеличить объем ванной комнаты

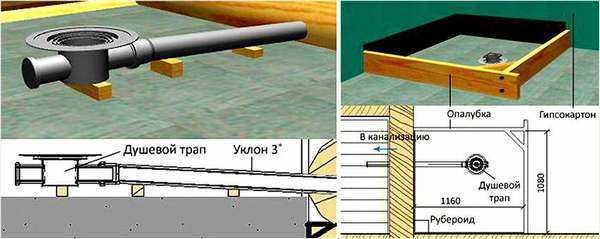

Перед началом работ определяют необходимую высоту пола. Точка минимальной высоты должна находиться в месте установки.

Важно учитывать, что верхняя часть конструкции трапа не должна выступать за границы уложенного кафеля.

Основе этапы работ:

1. Подготавливаем необходимые материалы: трап и трубы для организации слива; герметик; теплоизолятор; плитку, клей для плитки и затирку.
2. Подготавливаем черновую поверхность. Для этого при необходимости удаляем старую поверхность, проводим гидроизоляцию бетонного основания, особое внимание уделяя стыкам стены с бетонными плитами.
3. Прокладываем отводную трубу в канализацию. Важно: отводную трубу присоединяем в канализацию с необходимым уровнем уклона (1см на 1 м). Соединения тщательно заделываем герметиком.
4. Рассчитываем высоту стяжки: устанавливаем нивелир по оси отводной трубы; устанавливаем на 1,5см выше трубы отвода; перемещаем луч нивелира на самую высокую току трапа, добавляем сантиметры на толщину решетки, 1 см на высоту уклона и отмечаем на стене точку, на которую нужно поднимать пол в душе.
5. Делаем черновую стяжку (используем легкий бетон). Вдоль стен укладываем демпферную ленту. Проводим работы по гидроизоляции. После того как стяжка высохла, покрываем ее битумной мастикой. Основное внимание уделяем стыкам стены с полом.
6. Определяем месторасположение. Принимая во внимание раскладку плитки, располагаем симметрично относительно плитки и межплиточных швов.
7. Устанавливаем конструкцию. Собираем корпус, соединяем его с выводящим патрубком.Создаем теплоизоляционный слой. Укладываем листы пенополистирола, подгоняя края под контуры слива. По периметру душевой, в стыках укладываем второй слой демпферной ленты.
8. Заливаем поверхность стяжкой (не забываем про необходимый уклон 1 см на 1 м). Важно следить, чтобы бетонный раствор не попал в сливное отверстие трапа.
9. Укладываем на стяжку гидроизолирующие листы изопласта. Места стыков заделываем мастикой. Собираем. В корпус устанавливаем сифон и решетку.
10. 10. Заливаем третий слой стяжки.
11. Укладываем декоративную плитку, фиксируем решетку конструкции.

Трап является отличной заменой привычной душевой кабине

Трап для душа в полу под плиткой — практичный и удобный способ обустроить душевую кабинку быстро и недорого, своими руками.

bezkovrov.com

Трап для душа в полу под плитку

Обустройство душевых кабин обходится дорого во многом по причине того, что в качестве слива в них используются поддоны (лоток). Однако можно легко сэкономить, заменив его на другую конструкцию — трап для душа в полу под плитку. Соответствующая конструкция ничуть не хуже справится с возлагаемыми на нее задачами. При этом стоимость материалов, необходимых для ее создания, значительно меньше (хотя есть исключения), чем цена поддона, а монтаж — не сложнее. Кроме того, трап не занимает много места.

Что это за устройство

Трап — это обычный слив для душа в полу, внешне — в виде отверстия, закрытого решеткой. Его устройство представляет собой несложную конструкцию из металла, пластика или другого подходящего материала. В качестве основы соответствующей конструкции выступает воронка с фланцем. Именно в нее вода, которая скапливается в душевой, стекает, чтобы впоследствии попасть в канализацию. Фланец, в свою очередь, необходим для того, чтобы гидроизолирующая мембрана была надежно закреплена.

На воронку устанавливается решетка. По большому счету ее функция — декоративная. Однако кроме этого, она позволяет не проваливаться в воронку, когда в процессе принятия водных процедур случайно наступаешь на место слива.

Слив в полу душевой в обязательном порядке включает в себя сифон. Он, так же как и в другой сантехнике, необходим, чтобы неприятные запахи из канализации не попадали внутрь помещения. Кроме вышеперечисленных функций, слив в полу ванной комнаты выполняет еще ряд функций. Среди них препятствование попаданию крупного мусора, который может вызвать засор, в трубу.

Благодаря особому устройству, трап легко чистить, когда он засоряется. Достаточно снять решетку, а затем залить необходимые химикаты и спустя какое-то время поработать вантузом.

Разновидности трапов

Существует множество видов трапов, которые можно устанавливать в душевой. Они различаются между собой в основном:

• конструкцией;
• формой;
• высотой;
• решеткой;
• материалом.

По конструкции эти устройства могут быть линейными, пристенными и точечными. Линейные устанавливают в углах, хотя иногда — по краям (но в этом случае лучше подходят пристенные). Точечные возможно размещать в любом месте.

Они могут отличаться и по типу затвора.

Разновидности	Особенности
Раньше часто использовался гидрозатвор.	Он отлично справляется с возлагаемыми на него функциями, только с одним «но». Если душем не пользуются продолжительное время, то вода высыхает, и для запахов пропадают препятствия, которые не позволяют им попадать внутрь помещения.
Сейчас к трапу приделывают сифон, который имеет сухой затвор.	Он свободно пропускает воду из помещения, но не дает ничему проникнуть через него из канализации.

Планируя делать душ со сливом в полу, следует сразу определиться с высотой трапа. Чем тот будет выше, тем эффективнее через него станет сливаться вода. Лучше всего приобрести трап, чью высоту можно регулировать.

Если пол в ванной плиточный, душ можно сделать в любом месте помещения. Однако наиболее хорошо для таких напольных покрытий подходит размещение трапа в углу. В этом случае придется меньше работать с наклоном — понадобится создать уклон пола на сравнительно небольшой площади.

Особенности монтажа

Установка трапа в полу наиболее легко выполняется на этапе строительства дома. В этом случае необходимо просто создать слив, а затем вертикально присоединить к нему трубу, которая будет отводить воду в канализацию. Сложнее с этим дело обстоит тогда, когда дом уже стоит. В таких случаях приходится поднимать пол примерно на 12–15 сантиметров, параллельно с этим создавая необходимый уклон. Созданное пространство будет использоваться для подсоединения дренажных труб и установки сифона.

Первое, что делается при установке — это при помощи рулетки замеряется местоположение трапа. Необходимо, чтобы от него до двух самых близких к нему стенам было кратное расстояние. После этого к сливу присоединяется дренажная труба. Здесь следует выдерживать уклон: он должен быть не менее 3 сантиметров на 1 погонный метр.

Для утепления (если есть такая необходимость) применяются пластины толщиной в 5 сантиметров, выполненные из пенопласта. Их необходимо подогнать под размеры поверхности трапа. Лучше использовать материал, чья плотность превышает 35 килограмм на 1 куб.

Пенопласт, будучи уложенным на черновой пол, заливается 4-сантиметровым слоем бетона. Раствор должен равномерно заполнить пространство до фланца. После этого выполняется выравнивание, а затем стяжка оставляется на время, которое необходимо для ее полного застывания.

Из подходящего гидроизоляционного материала создается прокладка (с запасом) для фланца. Перед укладкой потребуется вырезать в ней отверстие, диаметр которого должен быть равен диаметру (внутреннему) фланца. Затем прокладка укладывается внутрь фланца и фиксируется к его нижней части винтами.

Засохшая стяжка покрывается гидроизоляцией, в которой предварительно прорезано отверстие для слива. Изоляция должна перекрывать прокладку и заходить на стены на высоту, которая примерно равна следующему слою бетонной стяжки. Затем устанавливается сифон.

На следующем этапе заливается еще один слой стяжки, при обустройстве которой нужно будет сделать уклон. Чтобы он получился таким, какой должен быть, можно расставить рейки. Они должны быть немного скошены к месту слива. Рассчитывать этот скос следует исходя из того, что на 1 метр залива уклон должен составлять 1 сантиметр. При заливке необходимо учесть, что от стяжки до верхней части сифона должно оставаться еще несколько миллиметров — столько, чтобы хватило положить плитку. После того как верхний слой стяжки высохнет, на него укладывается плитка. Она может быть положена любым из способов.

Пол в душе без поддона устроить достаточно легко, да и во многих случаях он обходится дешевле. Однако иногда лоток все-таки является наиболее выгодным решением, например, в ситуациях, когда дом уже полностью построен, и чтобы обустроить трап, обязательно необходимо поднимать пол.

tvoy-pol.ru

Трап для душа в полу под плитку: нюансы выбора и монтажа

Практически в каждой квартире, как и в частном доме в ванной комнате имеется душ. В случаях, когда для него предусмотрено отдельное помещение, слив воды в нем должен происходить автономно. Для этого предусмотрен специальный конструкционный элемент трап для душа в полу под плитку. Его наличие необходимо, когда санузел не оборудован электронной душевой кабинкой. Также он не нужен, если душ расположен над ванной.

Назначение трапа в душевой кабине без поддона на полу

Трап для душа необходим для отведения канализационных вод во время купания, и обеспечения их доставки к центральному стволу канализационного стояка. Кроме того его конструкция предусматривает и ряд других полезных функций, среди которых:

1. Фильтрация – решетка задерживает крупный мусор и он не способен попасть во внутреннюю часть трапа, и заблокировать проход сточных вод,
2. Герметичность – благодаря надежной конструкции вода движется строго в заданном русле, не проникая в стяжку, не вызывая сырости,
3. Препятствие распространению запахов – особенность конструкции заключается в том, что неприятный запах блокируется небольшим количеством воды, закупоривающим сообщение стояка с отверстием для водоотведения в полу.

Трап для душа должен долго и надежно служить в агрессивной среде, поэтому материалы, из которых он изготовлен хорошо сопротивляются распространению коррозии. Чаще всего это пластик, нержавеющие или цветные сплавы металла, а также их комбинации.

Внешний вид трапика для душа зависит от фирмы производителя, поэтому всегда можно подобрать его форму по своему вкусу. Наиболее распространены прямоугольные, круглые, овальные и квадратные вариации исполнения. Так же различают трапы точечные и линейные. Точечные устанавливают в любом месте душевой комнаты, чаще всего в середине или в месте самого низкого уровня пола. Линейные всегда размещают по краям комнаты.

Разновидности и габариты сливов для отведения сточных вод могут быть самыми разными, все зависит от предпочтения покупателя и завода производителя. Ценовая категория имеет широкий диапазон, от простейших моделей неизвестных фирм, до дорогостоящих качественных изделий знаменитых брендов. Существуют вариации трапов одной модели с разной высотой, это необходимо для подбора изделия в соответствии с высотой стяжки в конкретном помещении.

Конструкционные особенности

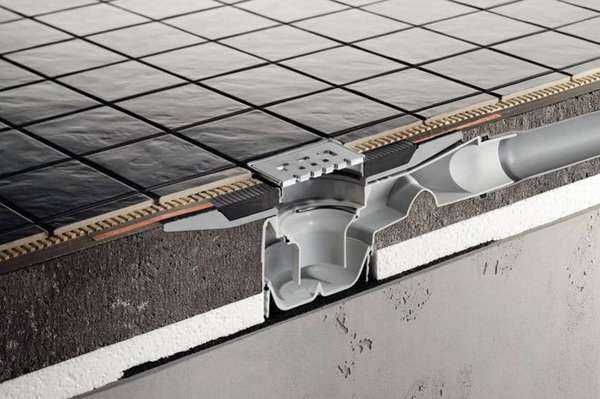

Внешний вид внутренней части трапа для душа в полу под плитку напоминает по строению воронку, для перелива жидкостей, установленную в улитку. Воронка оснащена фланцем для надежной фиксации в посадочном месте, другая ее сторона оборудована техническими выпусками, они предназначены для забора сточных вод. Фланец и улитка должны быть герметично соединены, во избежание неконтролируемого оттока проточной воды.

Существуют трапы для сбора канализационных оттоков только с душевой кабинки, в таком случае выпуск имеет только одно отверстие. Если требуется подсоединить к системе канализации дополнительное сантехническое оборудование (стиральную машину, раковину), то применяются выпуски с несколькими ветвями.

Во внутренней части трапа обязательно присутствует сифон, его конструкция обеспечивает слив воды, и напоминает обычный сифон как в раковине, однако он несколько видоизменен.

Важно! Во время приобретения слива в магазине следует внимательно изучить его конструкцию и соотнести ее с имеющимися у вас условиями подключения. Особое внимание стоит уделить высоте трапа, диаметру труб отведения, а так же наличию сколов и трещин на них.

Трапы для душа могут отличаться по нескольким факторам:

• максимальной загрузке – чем больше диаметр патрубков в трапе, тем с большим количеством воды он способен справится в единицу времени,
• по условиям эксплуатации – для частного или общего пользования,
• месту установки – бывают трапы горизонтальной и вертикальной конструкции,
• внешнему виду – вариации по дизайну широко представлены.

Если вы еще не знаете, какова будет высота заливки стяжки под плитку, то можно приобрести трап с телескопической системой изменения длины патрубков.

Трап для душа под плитку на полу: технические аспекты и достоинства

В последнее время наблюдается тенденция отказа от применения ванных, это обусловлено серьезными затратами воды для купания в них. На смену пришли универсальные душевые кабинки, но стоимость их зачастую превышает растраты на воду за долгие годы. Обслуживание в случае поломки таких кабинок тоже достаточно дорогостоящее. Наиболее приемлемым вариантом являются самодельные кабинки для приема душа, их себестоимость даже с учетом отделочных работ не так накладна.

Простота сбора душевой кабинки еще один фактор, благодаря которому они приобрели большую популярность. По сути, она состоит из смесителя для душевого шланга, полупрозрачных дверей, пола из плитки, и системы водоотведения.

Важно помнить! Время установки трапа для ванной следует выбрать до укладки плитки. В противном случае придется столкнуться с большим количеством лишней работы.

Еще одним важным моментом при укладке пола является обеспечение небольшого откоса относительно горизонта. Это необходимо для размещения сливного трапа для пола в самой низкой точке кабинки. Если не обеспечить самопроизвольный сток воды по наклонной поверхности пола, придется устанавливать дополнительные бортики из пластика по периметру душевой кабинки. Они защитят стены от пропитки влагой и заражений грибком на фоне сырости.

К основным плюсам рукодельных душевых кабинок можно отнести:

1. Размерность – данный тип обустройства ванной комнаты можно произвести при любых ее габаритах или выбрать конфигурацию по собственному усмотрению.
2. Удобство уборки – достаточно просто протереть запотевшие поверхности и согнать остатки воды в трап шваброй.
3. Создание дизайна – наличие разнообразных строительных материалов позволяет осуществить любую прихоть владельца.
4. Удобство – для пожилых людей достаточно сложно самостоятельно забраться и выбраться из ванной. Похожая проблема имеется и в отношении готовых электронных кабинок, места там едва хватает для взрослого здорового человека, а развернуться старику будет очень трудно.
5. Аварийный слив воды – во многих трапах имеется такая функция, она необходима для предотвращения затоплений. При определенном уровне жидкости срабатывает клапан, открывающий заслонку, после чего вода наполнившая душевую кабинку уходит.

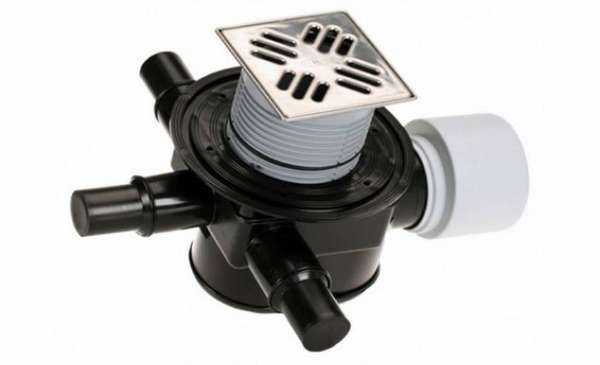

Расположение и виды душевых трапов и сливов для душевых кабинок

Трапики для слива воды различают по месту расположения выходящих патрубков, так бывают конструкции с горизонтальным и вертикальным выходом.

1. Горизонтальный трап – самая распространенная модель, ее популярность вызвана удобством установки, для монтажа такого трапа не требуется высокой заливки, и вода после прохода воронки уходит через отвод в 900 в систему канализации. Важно соблюсти небольшой наклон при установке трубы между отводом и канализационным стояком.
2. Вертикальный трап – способен обеспечить максимальную пропускную способность. Это достигается за счет того, что проход воды производится непосредственно в систему канализации, исключая все препятствующие соединения. Еще одним плюсом является отсутствие мест возможного засорения.

Сдерживание неприятного запаха из системы канализации возможно благодаря гидрозатвору, в зависимости от его конструкции бывают:

1. Трапы с сухим затвором для душа–одним из элементов его оснащения служат специальные пластиковые заслонки, под напором проходящей воды они открываются и пропускают ее, как только давление падает, они приходят в изначальное положение и предотвращают сообщение воздуха между душем и канализацией.



2. Трапы с мокрым затвором для душа – технология мокрой пробки изобретена давно и с успехом используется в раковинах, унитазахи прочих санузлах. Благодаря небольшому количеству воды, остающемуся в изогнутой трубке неприятный запах не может попасть в помещение. Единственным недостатком является испарение жидкости в случае долгого простоя душевой кабинки, по истечении двух недель водяная пробка исчезает и распространению запаха больше ничего не мешает.

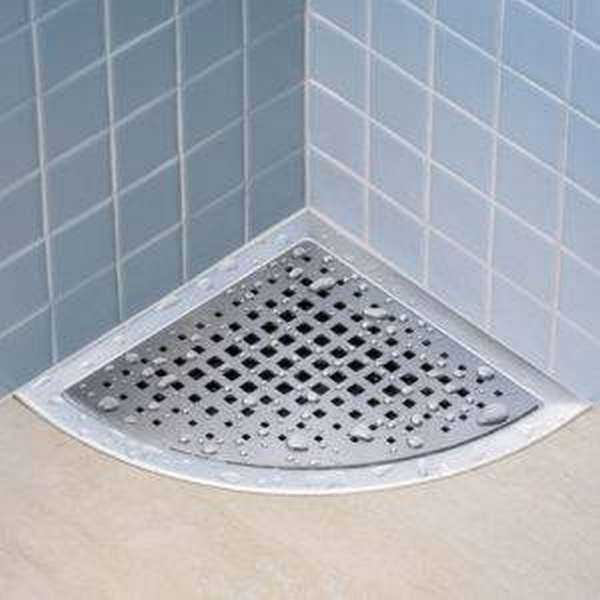

Форма изделия может быть прямоугольной, круглой или угловой. Точечные трапы угловой формы предназначены для монтажа в углу комнаты, иные виды могут быть размещены в любом другом месте душевой кабинки.

Монтажные операции

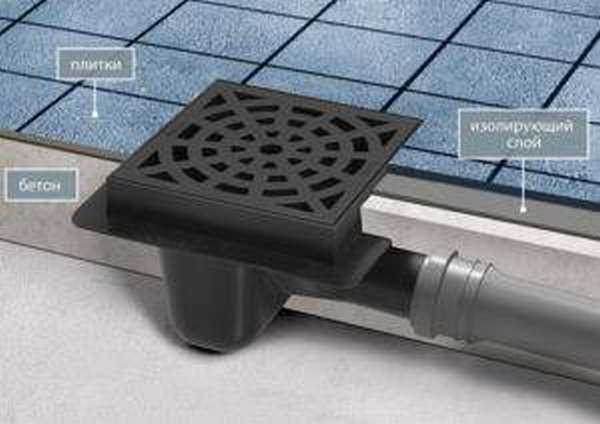

Самым распространенным является точечный, квадратный трап для душа в полу под плитку с горизонтальным расположением патрубка водоотведения. Его монтаж и рассмотрим.

Иллюстрация	Действия
	Первым делом следует определиться с местом расположенияслива для душа в полу под плитку. Если вы примерно представляете, где он будет находиться, то при помощи рулетки отбейте нужное расстояние от стен и установите маячок. Важно соотносить место для трапа с размерами будущей половой плитки, наиболее удачным будет сделать вырез только в одной плите, для этого производите замеры как можно точнее.

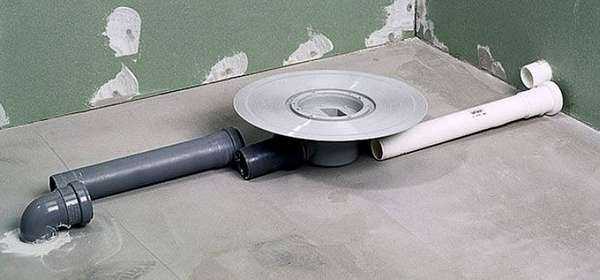

	Необходимо проложить трубу, соединяющую канализационный стояк и трап к месту его установки. Важно чтобы труба была цельной и мела минимум соединений особенно угловых. Труба укладывается под небольшим углом. Верхней точкой должно быть место вблизи трапа, нижней место стыка со стояком. Монтаж трубы можно осуществлять при помощи цементного раствора или деревянных брусков, густой консистенции.
	Внимательно проверьте наличие резиновых прокладок на всех стыках вдоль трубы, отсутствие хотя бы одной станет очень большой проблемой после укладки плитки. Это чревато наличием постоянных неприятных запахов и затоплением соседей.
	Состыковав трубу со стояком можно приступать к монтажу улитки. Улитку следует установить строго по горизонтали, отбив плоскость при помощи уровня. Далее стыкуйте ее с подведенной трубой.
	Под улиткой необходимо сделать подливку самовыравнивающимся раствором, это обеспечит надежную ее фиксацию и предотвратит возможную просадку трапа под тяжестью человека.

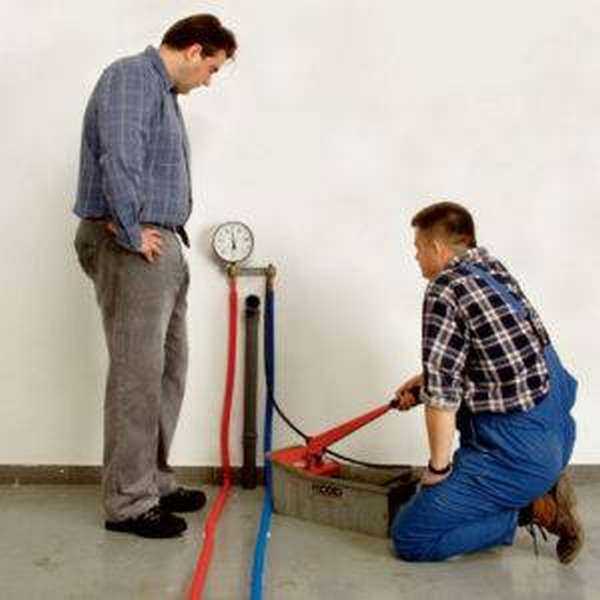

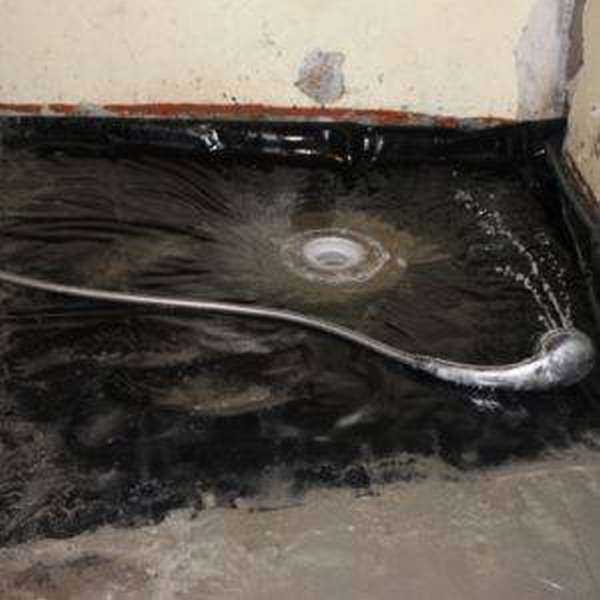

	Обязательно проведите испытание собранного узла, для этого воткните шланг в воронку трапа и откройте воду на максимум. Но лучше сделать проверку под давлением. Если течей не выявлено, можно приступать к следующему шагу.

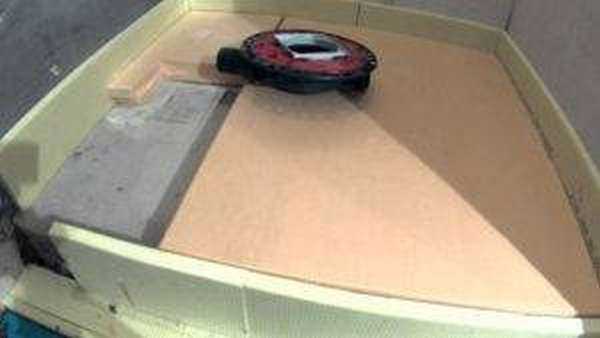

	Перед заливкой стяжки в идеале проложить по всей поверхности пола специальную пленку – гидробарьер, она позволит предотвратить возможные течи, если вдруг в конструкции трапа или трубе имелся незаметный дефект.
	Во время заливки оберните верхнюю часть трапа в несколько слоев целлофана, это позволит сохранить презентабельный внешний вид элемента и предотвратит возможное засорение внутренних частей конструкции в ходе работы, или наденьте заглушку.

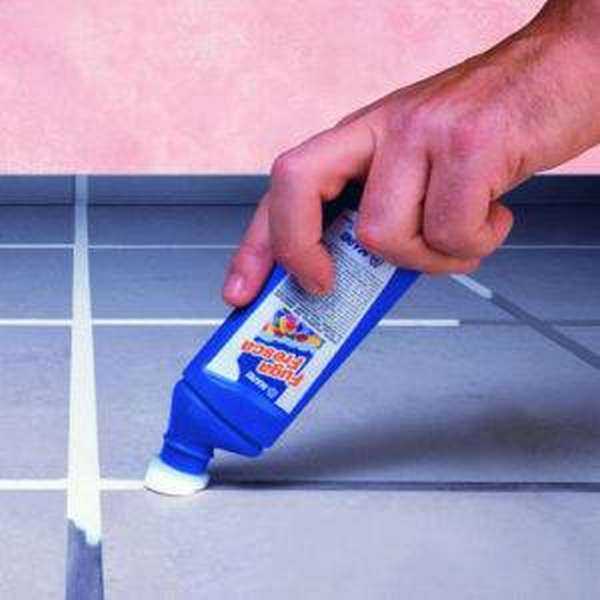

	Щели между уложенной плиткой замазываются специальным влагостойким раствором.
	После укладки плитки можно снять пленку и установить съемную решетку. Трап собран.

Видео-обзор: душевой поддон своими руками

Советы по эксплуатации

Если вы не знаете, как сделать душ без поддона в квартире, не уверены в своих силах и не сможете самостоятельно провести операции по монтажу трапа, вам лучше обратиться к специалисту, ведь даже небольшая ошибка может привести к переделыванию почти всех этапов ремонта. В таком случае идеальным будет обратиться к профессионалу еще до начала демонтажных операций. Выбор всех элементов санузла тоже лучше проводить с мастером, ведь высокая цена не всегда гарантия нужного качества.

Для качественной работы трапа на длительном отрезке времени следует ухаживать за душевой кабинкой и выполнять обязательные процедуры:

• уборка – регулярный уход за состоянием санузла не даст шансов развитию плесени и грибка,
• вентиляция – ее отсутствие тоже является благоприятной почвой для процветания паразитической флоры,
• техобслуживание – регулярно прочищайте съемные элементы трапа от скопившихся волос и другого мусора,
• аккуратность – бережно относитесь к душевой кабинке, старайтесь не ронять на кафель тяжелых предметов и избегайте ударов о стеклянные двери, это чревато порезами.

Если трап для ванной был установлен качественно и конструкция не имеет дефектов, то при соблюдении всех перечисленных норм вы можете рассчитывать на долгие годы службы вашей душевой кабинки.
