Укладка электрического теплого пола: расчет, установка, подключение

Интегрированные в пол системы обогрева помещений, появились сравнительно недавно. Изначально они использовались, как дополнительные системы комфорта. Согласитесь, приятно ступать босыми ногами по нагретой поверхности. Когда технология стала отработанной, а стоимость производства снизилась, теплые полы стали применять в качестве основной системы отопления.

По типу нагревательных элементов их можно разделить на два основных вида:

  1. С использованием теплоносителя (обогрев с помощью труб, уложенных в стяжку). Монтаж достаточно сложный, требуется подключение электрокотла (либо иной водогрейной системы) к теплому полу. Прокладка труб является капитальными работами, стоимость монтажа достаточно высокая. Впоследствии это окупается низкой стоимостью использования. К серьезным недостаткам относится сложность ремонта (в случае протечки), а также инерционность терморегуляции. Нельзя просто покрутить ручку, и сразу поменять температуру. Поэтому большинство владельцев жилых помещений, отдают предпочтение электросистемам.
  2. Электрический теплый пол имеет множество вариантов укладки (в стяжку, на деревянный черновой пол, пол линолеум, ламинат, ковролин). Можно организовать временное размещение, и переносить систему из одного жилища в другое. Укладка электрического теплого пола выполняется в кратчайшие сроки, и практически не требует привлечения квалифицированных специалистов. Именно о таких технологиях пойдет речь в нашем материале.

Виды электрических полов

Чтобы понять, как выполнить монтаж электрического теплого пола своими руками, проведем краткий обзор технологий:

  • Нагревательный кабель представляет собой токопроводящую жилу с определенным сопротивлением. При подаче напряжения, кабель нагревается. Он может быть одножильным или иметь два проводника в одной оболочке.
    Двухжильный нагреватель проще в монтаже, но при укладке на больших площадях может возникнуть электрическое поле. Одножильный провод дешевле, поэтому его используют на улице и в производственных помещениях. У моно-проводника нет проблем с магнитным полем на большой площади.Подключение электрического теплого пола с двумя проводниками выполняется с одной стороны кабеля. Это удобнее, к тому же легче организовать контроль.
  • Нагревательные маты: это тот же кабель, только закрепленный на подложке (сетке из синтетических материалов).Он тоже может быть одно или двухжильным. Разница лишь в способе подключения и управления. Рулоны электрических матов немного дороже, чем бухта кабеля (в пересчете на единицу площади). При этом нет необходимости покупать крепежную фурнитуру – вы просто раскатываете рулон на пол. Расчеты площади и длины кабеля тоже не требуются: волнообразная укладка кабеля на монтажной сетке выполнена строго по техническим условиям эксплуатации.
  • Инфракрасная нагревательная пленка. Это инновационная технология, поэтому стоимость материалов несколько выше.Принципиальное отличие от иных технологий: нагрев происходит не за счет конвекции теплого воздуха снизу-вверх, а за счет передачи теплового излучения в инфракрасном диапазоне. Нагреваются непосредственно предметы, по аналогии с обогревателями «UFO».Преимущества: экономичность, малая толщина (несколько миллиметров), простота укладки, абсолютная пожаробезопасность и безвредность.

Что еще необходимо для монтажа

Про различные элементы фиксации, соединения, и пр., расскажем в разделе «монтаж». Как бы качественно не были уложены термоэлементы, без управляющего контроллера тепла не будет.

Основные виды терморегуляторов:

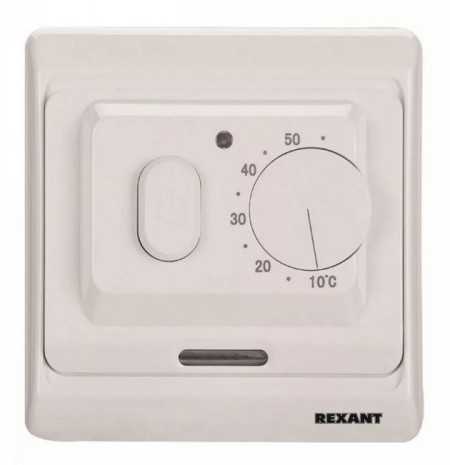

  • Чистая механика. С помощью калиброванной рукояти, пользователь задает температуру пола (или воздуха в помещении).
    В половом покрытии (или в комнате) находится термодатчик, передающий информацию в контроллер. При отклонении от заданного значения, электроника включает или выключает нагрев. Дополнительного сервиса нет.
  • Простой электронный регулятор. Помимо поддержания заданной температуры (управление кнопками, информация на дисплее), можно устанавливать таймер работы. Контроллер «организует» обогрев к вашему приходу, и выключит его в установленное время.
  • Интеллектуальный контроллер позволяет задавать программы управления климатом, или вовсе интегрировать обогрев в систему «умный дом». Вы можете подключить модуль GSM, и управлять нагревом с помощью смартфона. Или задействовать сеть интернет.
    Такой контроллер управляет теплыми полами сразу во всех комнатах.

Подобрав тип нагревательных элементов, и закупив необходимую оснастку, приступаем к самостоятельному монтажу. А что необходимо знать перед походом в магазин?

Правильный подбор системы теплого пола

Единственное средство обогрева, или дополнительное? Если вы только что построили дом, или купили квартиру с правом выбора вида отопления, правильным решением будет выбрать «подпольный» обогрев без дополнений. Правда, есть как преимущества, так и недостатки.

Вы получаете более гибкую систему управления микроклиматом, нежели традиционные радиаторы отопления. К тому же, установка электрического теплого пола никак не отражается на интерьере. Его попросту не видно. Тепло, исходящее снизу, предоставляет уникальное ощущение пляжного комфорта. Как будто вы ходите по нагретым на солнце камушкам или песку. Оборудование и монтаж «под ключ», по стоимости не выше традиционной прокладки труб и установки водогрейного котла.

К недостаткам можно отнести более дорогой энергоноситель. Электричество в любом случае проигрывает дровам, углю и газу. Есть опасения по поводу электромагнитного поля, но все комплекты прошли сертификацию на использование в жилых помещениях без ограничений.

  • Дополнительная электрическая система устанавливается в качестве резервной (либо альтернативной). Или просто для улучшения комфорта. В холодную зиму, как бы тепло не было от батарей отопления, дети едва ли могут свободно играть на полу. А включив обогрев снизу, вы даете возможность наслаждаться теплом в любом месте.

Расчет мощности и шага укладки

Разумеется, температура нагрева зависит от климатического пояса, и материала, из которого построен ваш дом. Однако расчет электрического теплого пола производится не по температуре, а по потребляемой мощности. Для средней полосы России приняты следующие параметры:

  • Гостиная, кухня, столовая, прихожая, коридоры: 150 Вт на м²;
  • Спальня, детская комната, кабинет (при условии закрывающихся входных дверей): 120–150 Вт на м²;
  • Застекленная лоджия: 200 Вт на м²;
  • Ванная комната: 180 Вт на м².

Определившись с затратами электроэнергии на каждую комнату (по проекту помещения), «вырезаем» из площади территорию, занятую мебелью стационарного размещения: шкафы, комоды, диваны, кровати. Технология укладки электрического теплого пола подразумевает расчет только той площади, над которой нет объектов.

При этом дифференцировать мощность по новой площади не требуется: вы рассчитываете реальную чистую поверхность пола.

Важно: Под площадью помещения принимается именно площадь обогреваемой поверхности (за минусом мебели), а не размеры, которые определило БТИ.

Шаг укладки кабеля рассчитывается следующим образом. Исходные данные:

  • мощность погонного метра нагревательного провода;
  • площадь обогреваемой поверхности;
  • коэффициент (Вт на м²) для конкретной комнаты.

Например, гостиная 25 м². Под мебелью находится суммарно 5 м², стало быть обогреваемая площадь 20 м². Параметры мощности для этого типа помещения 150 Вт на м², стало быть мощность кабеля будет 3 кВт.

Информация: подключение электрического теплого пола в качестве дополнительной меры не требует расчета полной мощности. Полученный показатель уменьшаем на 1/3.

Кабели регламентированы по так называемой погонной мощности. Как правило, это диапазон от 12 до 24 Вт на погонный метр. Исходя из этого, вы можете купить либо 125, либо 250 м кабеля для мощности 3 кВт. От этого зависит шаг укладки. Вы просто определяете расстояние между линиями (плотнее или реже), выбирая более или менее мощный кабель. Разумеется, цена погонного метра будет разной.

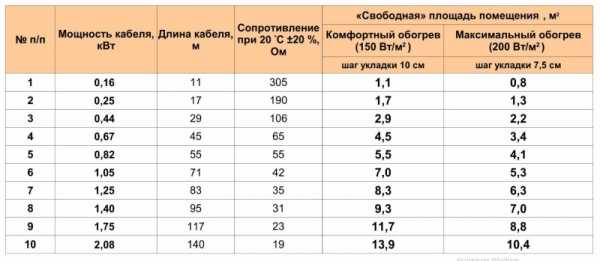

На иллюстрации типовая таблица расчета кабеля определенной марки. Это не абсолютная информация для любых вариантов. Просто вы можете понять, как можно варьировать с шагом укладки при одинаковых тепловых параметрах.

Многие специалисты считают, что мелкий шаг дает более равномерный обогрев: не появляются полосы с разной степенью интенсивности. Обратная сторона медали — чем длиннее кабель, тем сложней и дольше его монтаж.

Нормальным считается шаг не плотнее 70 мм.

Если вы покупаете нагревательные маты, шаг уже сформирован на производстве. Расчетная единица в этом случае — Вт на м². У вас есть возможность для разных помещений выбрать более плотную (или менее частую) укладку кабеля.

Мы уже рассматривали преимущества и недостатки погонного нагревательного кабеля, и тепловых матов. Однако, если ваши помещения имеют сложную конфигурацию, укладка рулонов может быть затруднена. В этом случае поможет погонный кабель. Хотя, при известной смекалке, можно обыграть конфигурацию с помощью матов.

Укладка тепловых элементов

Напольных покрытий существует великое множество. Для каждого из них предусмотрен способ укладки теплого пола. Не будем делить электрическую часть на отдельный кабель, маты, или инфракрасную пленку. Принцип строительного монтажа отличается не принципиально.

  • Укладка в стяжку. На черновой пол кладется не только гидробарьер, а еще теплоизоляция. Иначе вы будете спонсором хорошей погоды у соседей снизу. Затем монтажная сетка (при работе с погонным кабелем), на которую укладывается «змейка» нагревателя. Инфракрасные полотна или нагревательные маты монтируются аналогично.Сверху заливается стяжка толщиной не менее 30 мм.
  • Как правильно уложить электрический теплый пол на стяжку? Технология аналогичная, только вместо второй стяжки наносится клеевой состав строительной смеси. Толщина может быть 10 мм поверх нагревательных элементов, это не силовое покрытие.
  • Монтаж под кафельную плитку такой же, как и на стяжку. Не забываем обеспечить минимальную толщину над проводами.

    Важно: Перед замуровыванием теплого пола в бетон (клей), обязательно проверяем сопротивление (указано в паспортных данных), и работоспособность. После схватывания раствора, ремонт будет выполнить затруднительно.

  • Укладка под ламинат или ковролин. Если вы стелите финишное покрытие на стяжку, смотрим варианты выше по тексту. А для случаев, когда стяжка уже есть, а вам понадобилось смонтировать теплый мол, предусмотрены разнообразные подложки для монтажа.
  • Кабель монтируется в штатные пазы, а сверху кладется звукоизоляция и ламинат. Для линолеума и ковролина понадобится тонкое жесткое основание.
  • Деревянный дом, полы на лагах. Думаете уложить теплый пол невозможно? Напротив, сделать это легче, чем в панельном бетонном доме. Между лагами укладывается теплоизоляция (отражателем вверх), а на нее крепится нагревательный кабель.Единственное ограничение — более жесткие противопожарные требования. При покупке кабеля следует обратить на это внимание.

Отдельно можно отметить инфракрасные пластины. Их монтаж практически не требует подготовки. Просто ровный пол, тепловая изоляция, и укладка непосредственно под чистовое покрытие.

Подключение питания (управления)

Монтаж закончен, провода выведены в коробочки. А как подключить электрический теплый пол, чтобы не загромождать стены пультами управления и розетками?

Разумеется, это не люстра и не вентилятор. Мы уже провели обзор контроллеров (смотреть текст выше), остается лишь выбрать один из них по цене и потребностям.

Важно: Каждая комната при максимальной нагрузке потребляет 3–5 кВт. Соответственно проводка должна соответствовать по сечению. Минимум 2.5 квадрата, а лучше 4. Это не тот случай, где экономят на спичках.

Единого порядка компоновки элементов управления нет. Каждый производитель предлагает сваи варианты. На иллюстрации изображена типовая схема подключения электрического теплого пола с двухжильным кабелем и механическим контроллером температуры. Разумеется, если вы проектируете помещение под электропол, закладка отдельных линий питания производится сразу. А как подключаться в готовом доме? Придется штробить стены и делать косметический ремонт. Систему теплого пола нельзя просто воткнуть в ближайшую розетку.

Типовые ошибки монтажа

  • Нельзя включать нагрев до полного высыхания стяжки или клеевого покрытия пола.
  • Перед заливкой электропола стяжкой, обработка грунтовкой обязательна. Иначе вокруг провода могут образоваться пустоты.
  • Сервисное оборудование (например, датчик температуры), надо укладывать в трубку (можно гофру). Тогда его можно будет извлекать для профилактики или замены.
  • Нельзя резать кабель, закрепленный промышленным способом на тепловом мате. Можно надрезать подложку и развернуть половинки под требуемым углом.
  • Обязательно зафиксируйте «карту местности», то есть схему расположения нагревательных элементов. Это пригодится при перестановке мебели.

Итог

Если вы готовы платить за электроэнергию, системы электрического пола принесут в ваше жилище невероятный уровень комфорта. А сэкономить можно на укладке, если выполнять ее самостоятельно.

Видео по теме

profazu.ru

все схемы и способы монтажа

Содержание статьи

От автора: здравствуйте, дорогие читатели нашего сайта. Вероятно, вы задались целью узнать, как производится правильная укладка электрического теплого пола. В этой статье мы подробно расскажем вам, как это сделать, и разберем все возможные схемы подключения.

Рекомендуем дочитать статью до конца, так как, если вы не сильно разбираетесь в электричестве и не знаете основных правил работы с ним, то можете выполнить работы некачественно, и тем самым поставить под угрозу собственную безопасность и безопасность ваших близких.

Электрический теплый пол

Данный вид обогрева основан на использовании специальных проводников с повышенным сопротивлением, способных превращать электрическую энергию в тепло. Имеет фантастические 100% КПД, то есть в тепло превращается каждый Ватт потраченной электроэнергии, не теряясь на участках цепи.

Данный вид обогрева помещения является намного экономичнее, чем центральное отопление. Последний объект, на котором изготавливали теплый пол наши сотрудники, — это трехкомнатная квартира в хрущевке с жилой площадью 75 м2, так вот, на ее обогрев в месяц затрачивается 230 кВт электроэнергии. При том, что это единственный способ обогрева. И, как вы понимаете, затраты на оплату электроэнергии в месяц примерно в два раза ниже, чем оплата центрального отопления.

Конечно, такой способ основного обогрева реализовать не так просто, так как его нужно согласовывать. Для того чтобы отказаться от центрального отопления, вам потребуется собрать пакет документов и отвести стояки отопления от вашей квартиры.

Виды электрического теплого пола

Электрический пол бывает трех видов, давайте рассмотрим каждый из них в отдельности.

Кабель. Данный обогревательный элемент продается в бухтах по 100–200 метров, в некоторых случаях в своих комплектах имеет специальные зажимы и оконцеватели. Является самым дешевым видом электрического обогрева полов. Производятся такие кабеля разной мощности, для основного или вспомогательного отопления.

Такие кабеля бывают двух видов. Первый — это одножильный. Отличается простотой конструкции и по виду напоминает старый советский кабель телевидения, такой же жесткий, с многослойной изоляцией, с одной жилой в центре и экранирующей пленкой.

Для функционирования такого кабеля необходимо создание контура. То есть вы отводите один конец провода от термореле, делаете всю необходимую разводку по комнате и вновь возвращаетесь к термореле.

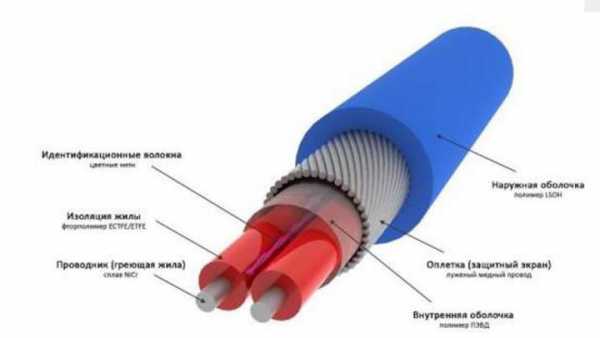

Второй вид кабеля — двужильный. Представляет собой практически точно то же самое, что и одножильный, но с одним отличием — контур создается в нем самом. То есть вы разводите один его конец к фазе, а другой к нулю. Ведете всю разводку по комнате и в конце соединяете две жилы в кабеле, то есть перемыкаете их. Плюс его в том, что не нужно рассчитывать пространство и длину кабеля на его возврат к термореле.

Кабельные маты. Практически то же самое, что и кабель, но с одним усовершенствованием. Если пользоваться обычным кабелем, вам необходимо задумываться о том, как его крепить к полу и сделать разводку. А в случае кабельных матов, кабель уже прикреплен к сетке из стекловолокна, и все, что вам нужно для его монтажа — это раскатать его, словно коврик по полу, и подключить. Выполняются двужильным кабелем.

Такие маты намного дороже, чем просто кабель в бухте. Поэтому перед тем как укладывать покрытие с подогревом, задумайтесь, а так ли вам необходим этот «коврик», или вы в состоянии и сами уложить пол?

Инфракрасный. Такой вид обогревателя является самым совершенным, современным, экономичным, простым в монтаже ну и, конечно, самым дорогим. Из-за чего и редко применяется на практике. Стоит в несколько раз дороже, чем другие виды обогревателей. Вот только он так же производит тепло и удовлетворяет всем нормам, как и его дешевые аналоги, поэтому задумайтесь, а нужно ли оно вам.

По мнению специалистов, самым оптимальным решением является именно двухжильный провод без разнообразных наворотов. Легко укладывается, просто подключается и крайне легко рассчитывается — и ни на секунду не хуже его более дорогих собратьев.

Расчет кабеля, совместимость и требования

Для того чтобы изготовить схему кладки электрического покрытия, вам необходимо рассчитать его мощность. За основу следует взять следующие цифры. Если вам необходим основной источник обогрева, и вы живете в зоне с холодным климатом, то есть зимой температура опускается до -20, то вам необходимы 180 Вт/м2, а если вы проживаете в зоне умеренного климата, и вам также необходимо основное отопление, то берите за базу 140–150 Вт/м2.

При необходимости изготовления дополнительного источника обогрева, который приносит лишь дополнительный комфорт, но не способен взять на себя нагрузку основного отопления — рассчитывайте на 70–90 Вт/м2. Повторимся еще раз, данный номинал справедлив только при комбинировании отопления, например, центрального и теплого пола. Если вы уложите лишь 70-ку, а отопление отключите, пол будет работать в режиме постоянного нагрева и вскоре перегорит.

Для нормальной работы пола необходим запас мощности, то есть он не должен работать на своих максимальных параметрах. Данный вид обогрева – цикличный, то есть 20 минут работает, 20 минут «отдыхает».

Самый оптимальный шаг укладки кабеля считается 10 см — он обеспечивает самое лучшее теплораспределение и быструю реакцию системы на изменение окружающей температуры.

Если вы уже приобрели кабель, например, 20 Вт на погонный метр, вам необходимо знать, как рассчитать шаг укладки. Для этого берем нашу основную цифру, допустим, нам необходимо 160 Вт\м2, делим его на наши 20 Вт, получаем 8 — это количество линий в одном квадратном метре. Далее 100 делим на 8 и получаем необходимый шаг в 12,5 см.

Требования автоматам. Ваша проводка и защитные устройства должны быть рассчитаны для такой системы обогрева. Лучшим вариантом будет запитывание каждой ветки отдельным проводом, идущим непосредственно от щитка. Например, при площади квартиры в 100 м2 и суммарной мощности пола в 16 кВт, на каждую комнату приходится примерно 5 кВт мощности теплого пола без учета коридоров. Итак, 5000\220= 22,7 Ампера — именно такую силу тока будет потреблять пол при максимальной нагрузке в одной комнате.

Для запитывания такого пола вам необходим автомат, который по номиналу немного больше, чем 22,7 ампера — это 25 А. Вообще, автоматы изготавливаются следующих самых распространенных номиналов: 4,6,8,10,12,16,20, 25,32 А. Обычно в магазинах вы найдете только 6,10,16,25,32 А. Рассчитываете нагрузку своего пола и берете ближайший высший номинал — если попали, например, ровно в 16А, то берем следующий, 20А.

Но лучше всего будет использовать УЗО — устройство защитного отключения. Защищает вас от поражения электрическим током. Срабатывает на отключение при утечке тока в 30 мА. Но требуется грамотный монтаж. Так как при установке такого оборудования, ноль нельзя пересекать с заземлением в непосредственной близости — только в щитке, иначе работать может некорректно. И я уже совсем молчу, если у вас есть токи утечки, в таком случае, УЗО вам вовсе не включить.

Требования к проводке. Проводка в вашей квартире должна быть рассчитана на работу такого мощного оборудования. Допустим, ваши полы потребляют 18 кВт, хотя они, конечно, не будут включаться одновременно, да и на квартиру в 100 м2 вам не нужно 18 кВт, а примерно, 13.

Но все же, 18кВт — это 82А, а это очень и очень много, ни одна бытовая проводка не выдержит, а плюс ко всему этому, у вас еще может работать чайник, стиральная машина, фен — в общем, 90 Ампер точно набежит. Так вот, подводящий кабель в вашем случае должен быть минимум 16 мм2 меди, это для пропуска 100А. Рассчитать его вы можете, найдя таблицу сечений кабелей по силе тока.

Если у вас в квартире алюминиевая старая проводка, то, скорее всего, у вас не получится сделать такой пол без ее замены. Перед монтажом и планированием, обязательно посчитайте по вышеописанному методу.

Монтаж

Технология укладки кабельного обогревающего покрытия, как всегда, основана на изготовлении «пирога», то есть укладке разнообразных слоев с определенными свойствами. Если мы будем рассматривать именно схему подключения, то она крайне проста. И заключается в следующем.

Для начала мы покупаем нужный нам провод, а затем и терморегулятор подбираем к нему. У терморегулятора, если он рассчитан на подключение одного контура двужильного кабеля, будет всего 6 клемных контактов, и они будут подписаны. Два на вход 220, два для кабеля и два для термопары. Подключить может и ребенок, только внимательно смотрите, что куда подключаете, иначе есть возможность повредить дорогостоящее оборудование.

Все подключение заключается в раскладке кабеля на полу, по требуемой вам схеме. Затем в расположении на стене терморегулятора — для этого вам необходимо будет сделать одну штробу и углубление для монтажа дозы (делается короной для перфоратора или просто молотком и зубилом), потом зашпаклевываем. Ну и, естественно, располагаем термодатчик в полу, для этого его ведем все по той же штробе и укладываем наравне с кабелем в толще стяжки, не близко к проводу, иначе работа будет искажена. Датчик должен находиться в полу, но на максимально удаленном расстоянии от проводов, например, между ними.

А теперь рассмотрим порядок того, как правильно укладывать кабель:

  1. Подготавливаем основание, выравниваем, чистим.
  2. Обрабатываем грунтовкой глубокого проникновения.
  3. Покрываем слоем гидроизоляции.
  4. Укладываем демпферную ленту.
  5. Затем слой утеплителя.
  6. Снова слой гидроизоляции.
  7. После этого армирование.
  8. На него укладываем кабель теплого пола.
  9. Подключаем кабель и испытываем систему.
  10. Заливаем стяжку.
  11. Укладываем чистовое покрытие.

Вот и все, дорогие читатели, что вам нужно знать для правильной укладки теплого пола и расчета количества кабеля. Если у вас остались нерешенные вопросы, посмотрите другие наши статьи по этой теме и подписывайтесь на нас в соцсетях.

seberemont.ru

Укладка электрического теплого пола своими руками

Теплый пол сегодня используется практически повсеместно. Чаще всего его оборудуют в ванных и детских комнатах, на балконах. Достаточно популярным является теплый пол на основе электрического кабеля или инфракрасной пленки. Монтаж электрического теплого пола можно произвести самостоятельно. Однако сделать это нужно правильно. В противном случае система не будет эффективной.

Разновидности электрических полов

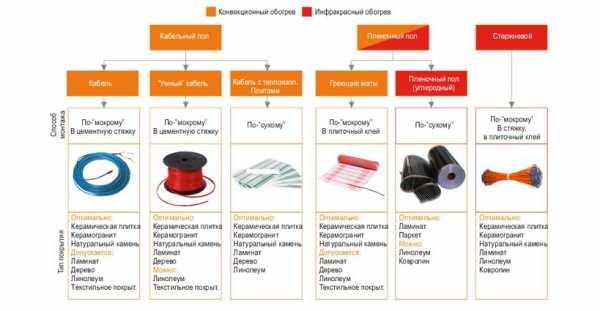

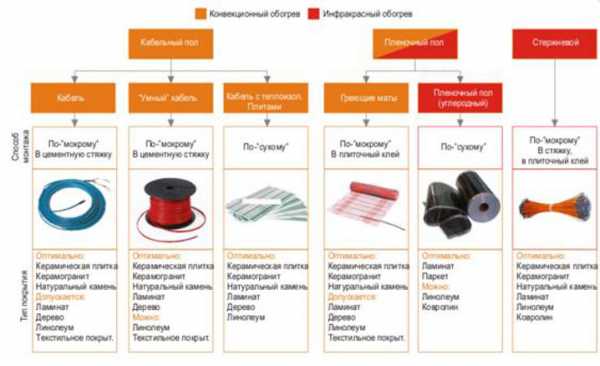

Виды систем и рекомендации по выбору напольных покрытий

Существуют такие виды систем:

  1. Кабельный пол. Главным элементом этой системы считается кабель, который трансформирует электроэнергию в тепло. Состоит он из двух жил, проводящих ток, армирующего стекловолокна, полиэфирной пленки. Кроме того, в состав кабеля входит медный проводник, защитный экран из алюминия и слой ПВХ. Установка такой системы является самой сложной и трудоемкой. Дело в том, что во время монтажа нужно учитывать шаг между витками провода, а также то, что кабель впоследствии будет заливаться стяжкой. Такой теплый пол может существенно снизить высоту комнаты. Кроме того, во время монтажа нужно следить за изоляцией всех соединений. Используется представленная система преимущественно в тех помещениях, которые имеют сложный периметр. Хотя кабель нельзя укладывать под мебель или сантехнические приборы.
  2. Нагревательные маты. Такой пол имеет маленькую толщину. В устройство изделия входит сетчатый мат, на котором и фиксируется кабель. Сечение нагревательного элемента составляет около 2,8 мм. Установка такой системы является более простой и быстрой. То есть мастеру нужно просто разложить полотна на основании и закрепить их. Этот вариант является самым оптимальным для последующего монтажа плитки, ламината или ковролина. В процессе настила матов необходимость в стяжке отпадает, т. к.  система может укладываться в слой плиточного клея.

    1 — Кабельный пол, 2 — Нагревательные маты, 3 — Инфракрасный пленочный пол

  3. Инфракрасная пленка. В его составе содержится 2 слоя пленки ПВХ, между которыми крепятся карбоновые нагревательные элементы. Толщина такой системы составляет всего полсантиметра. Преимуществом изделия является то, что его можно монтировать посуху под напольное покрытие без заливки стяжки. Кроме того, данная система считается самой экономичной. А еще ее укладка является самой простой.

Небольшое видео, расскажет о выборе электрических систем напольного обогрева:

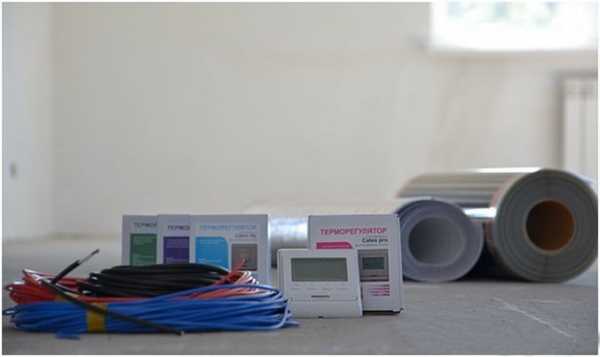

Что необходимо для монтажа?

Для того чтобы уложить теплый пол на основе электрического кабеля, мата или инфракрасной пленки, необходимо тщательно подготовиться к работе. Для начала следует правильно выбрать составляющие элементы системы. Например, нужно обратить внимание на тип кабеля. Он может быть саморегулирующийся или резистивный. Оба этих вида с успехом используются в монтаже нагревательных систем. Но второй вариант должен иметь хороший контакт со стяжкой, и на него нельзя ставить мебель. Что касается саморегулирующегося кабеля, то его единственным недостатком является высокая стоимость.

Терморегулятор — важный элемент экономичной и надежной работы теплого пола

Еще одним важным элементом системы является терморегулятор. Это специальное устройство, при помощи которого в системе поддерживается заданная температура. Чтобы выбрать его правильно, нужно учитывать такие параметры:

  • Тип изделия. Термостат бывает механическим или электронным. Более новые модели оснащены жидкокристаллическим экраном. Лучше всего применить устройство с возможностью программирования.
  • Особенности монтажа.
  • Дополнительные функции. Некоторые модели обладают встроенными датчиками температуры воздуха, функцией самодиагностики.
  • Предел мощности.
  • Производитель и стоимость устройства. Естественно, на рынке можно приобрести изделия и отечественных, и зарубежных изготовителей. Преимущество нужно отдавать только популярным маркам с хорошей репутацией. Стоимость изделия колеблется в пределах 50-200 дол.

Особенности монтажа кабельного пола

Монтажа кабельного пола

Монтаж электрического теплого пола, в основе которого лежит обычный кабель, предусматривает такую технологию проведения работ:

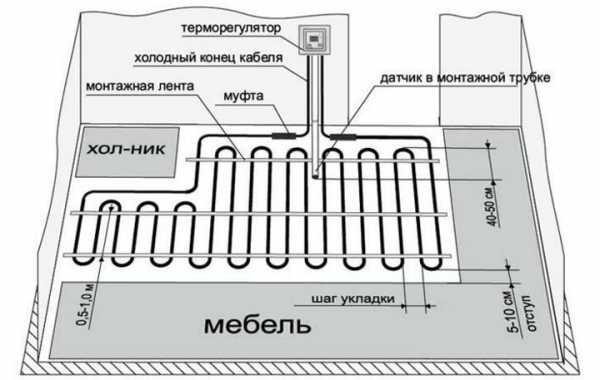

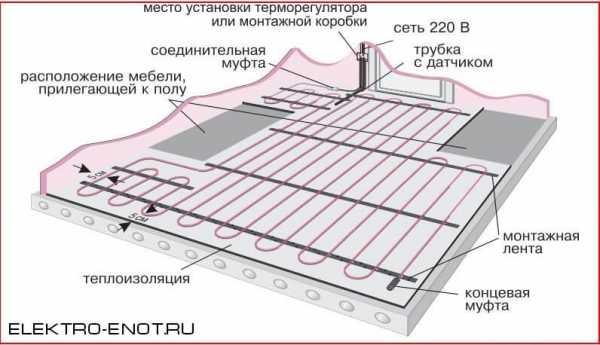

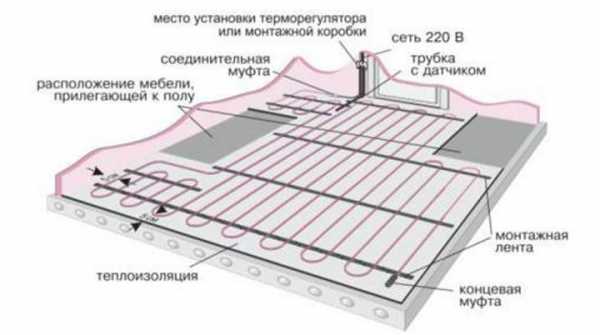

  1. Определение плана укладки кабеля. Для того чтобы установить систему правильно, нужна схема. Нарисовать ее нужно с учетом расположения нагревательных элементов и особенностей конструкции помещения.
  2. Определение места крепления терморегулятора. На этом этапе необходимо выбить отверстие в стене и проштробить канал для провода. Термостат можно установить в специальную пластиковую коробку. Учтите, что он должен находиться на высоте 0,5–1 м.
  3. Установка пластиковых трубок для силовых проводов нагревательного элемента и термодатчика.
  4. Подготовка черновой поверхности. Она должна быть ровной и чистой. Кроме того, приветствуется дополнительный монтаж демпферной ленты по периметру комнаты. Желательно на основании расстелить теплоизолятор, оснащенный отражающим слоем. Максимальная толщина теплоизоляции – 2 см.

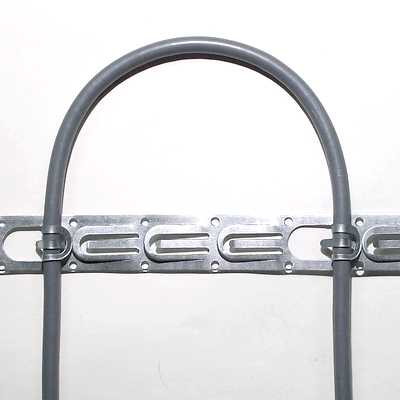

  5. Фиксация монтажной ленты. Именно к ней будет крепиться кабель. Учтите, что монтировать ее нужно строго по нарисованной ранее схеме. При этом не стоит забывать, что удобнее всего фиксировать кабель в виде змейки. Шаг крепления ленты составляет 50 см.
  6. Монтаж кабеля. Перед этим силовые провода протягиваются к термостату. Части кабеля не должны пересекаться между собой.
  7. Заливка стяжки. Она состоит из песка и цемента. Толщина стяжки колеблется от 3 до 5 см.
  8. Подключение кабеля. Делать это следует после того, как бетон затвердеет. На этом этапе система подсоединяется к питанию. Можно осуществить пробный пуск теплого пола. Это действие нужно также сделать перед заливкой.

Как правильно монтировать нагревательные маты?

Технология укладки такой системы предусматривает осуществление следующих действий:

  • Подготовка помещения. Естественно, поверхность основания нужно тщательно выровнять и пропылесосить.
  • Установка термостата. Этот процесс производится так же, как и в предыдущем случае.

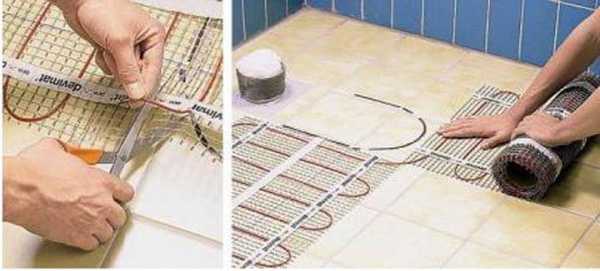

  • Настил тепловых матов. При этом используется заранее подготовленная схема. Она должна учитывать то, что мат не следует укладывать под мебелью. Лучше всего стелить его именно в той области напольного покрытия, которая будет использоваться для ходьбы. В этом случае не следует использовать теплоизолирующие материалы. Дело в том, что они могут привести к перегреву системы. Кабельный пол на основании нужно сначала расстелить, учитывая шаг между полосами и расстояние до стен. Естественно, части мата не должны соприкасаться или перекрещиваться. Монтируются полотна «змейкой». Чтобы развернуть части мата, их следует разрезать в заданных местах. Учтите, что разрезать нужно только сетку под кабелем.

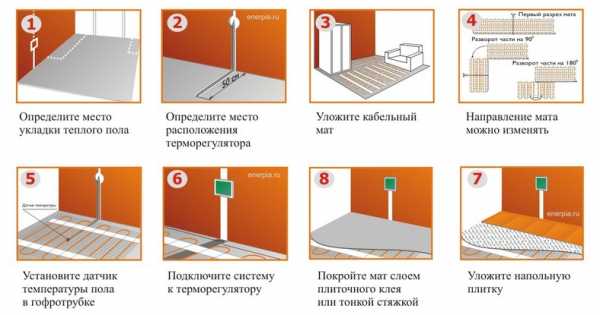

Технология укладки нагревательных матов
  • Фиксация мата. Для этого нужно скатать изделие обратно в рулон, снять защитную пленку с клейкой ленты и раскатать сетку по намеченной схеме. При этом не забывайте, что пол должен быть обязательно очищен от пыли. В противном случае мат не зафиксируется на основании так, как надо.
  • Заливка изделия тонкой стяжкой или плиточным клеем.

Подробное видео по укладке:

Перед тем как заливать систему полностью, нужно проверить ее работоспособность и, при надобности, устранить неполадки.

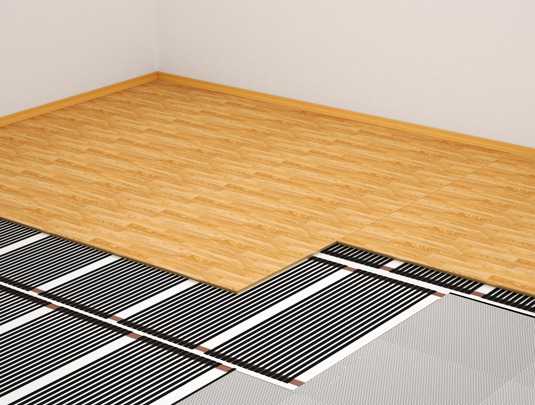

Как правильно укладывать инфракрасный пол?

Технология монтажа этой системы достаточно проста, поэтому осуществить все работы можно самостоятельно. Нужно только быть очень внимательным во время подключения пленки к сети питания. Итак, укладка электрического теплого пола такого типа предусматривает такую последовательность действий:

  1. Выравнивание основания.

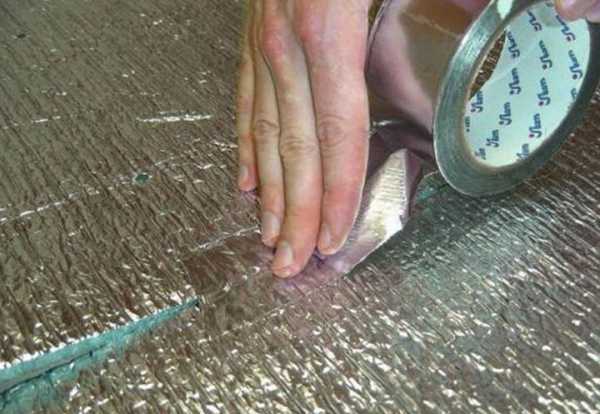

  2. Монтаж теплоизоляционной подложки. Она стелется по всей поверхности основания. Лучше всего выбирать такую подложку, которая оснащена фольгированным слоем. Он будет отражать инфракрасные лучи в нужном направлении.
  3. Раскладка пленки по поверхности чернового пола. Если тепловые маты только подрезаются в необходимых местах, то инфракрасная пленка разрезается полностью по намеченной линии. В этом случае нужно быть очень осторожным, чтобы не повредить нагревательные элементы.

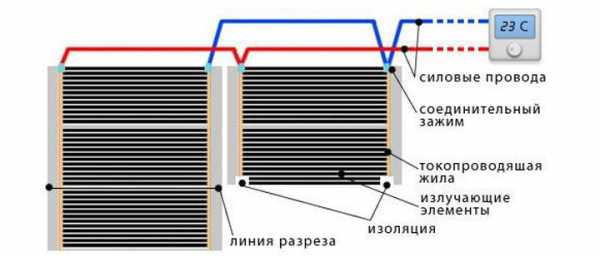

    Пошаговая технология укладки ИК пленки

  4. Изоляция медных токопроводящих полос. Она наносится только с одной стороны, ведь к другой будут подключены силовые провода. Во время укладки полотен не нужно соблюдать шаг между ними, но перекрещивать их запрещено.

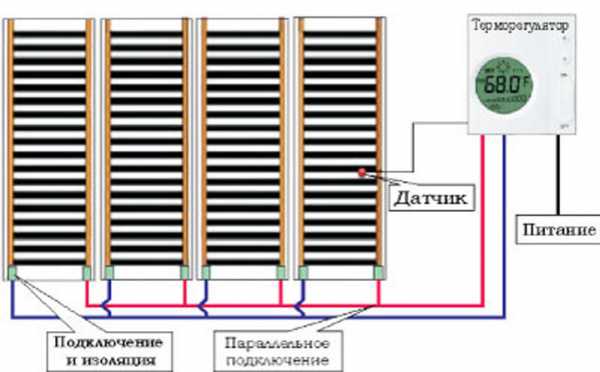

  5. Соединение полотен между собой. При этом используется параллельный способ подключения. Все соединения желательно заизолировать специальной лентой.
  6. Проверка системы и монтаж финишной облицовки. Укладывать плитку или ламинат можно прямо на инфракрасную пленку. После того как клей высохнет, можно еще раз проверить эффективность и работоспособность системы.

Как видите, технология монтажа электрической системы нагрева не очень сложная. Главное, подключить все правильно, соблюсти шаг укладки, заизолировать контакты и подсоединить к сети питания. Оставляйте ваши комментарии, дополнения и мнения!

Материалы По Теме:

polprofy.ru

Монтаж теплого электрического пола (инструкция по установке)

Обогрев жилья при помощи системы теплых электрических полов становится не только популярным, но и экономически выгодным.

Технологию монтажа электрического теплого пола можно произвести своими руками. Эффективный способ обогрева помещения и надежность конструкции давно стали причиной предпочтения этого вида отопления традиционному центральному.

Единственное, что нужно знать потребителю, прежде чем установить у себя напольное отопление, так это то, в чем состоит технология укладки теплого электрического пола в зависимости от его вида.

Монтаж теплого пола (электрического): подготовительные работы

Любые строительные работы начинаются с подготовки объекта или какой-либо его части. Монтаж теплого пола электрического не исключение.
Как установить электрический теплый пол правильно?

Есть список простых последовательных действий, установки электрического теплого пола своими руками в помещении:

  1. Сначала очищается и выравнивается черновая основа. Любое финишное покрытие «предпочитает» лежать на идеально ровной поверхности, поэтому либо при незначительных повреждениях основы они устраняются, либо делается новая стяжка.

    Отклонение всего в 3 мм – это большой минус для всего «пирога» теплого пола, так как эта погрешность будет только увеличиваться с каждым новым слоем.

    Так как мокрая стяжка сохнет почти месяц, то мастера рекомендуют использовать ее полусухой вариант, в основе которого уже готовые смеси из песка, цемента и пластификаторов, которые нужно смешать с водой в количестве, указанном производителем. После нее укладка электрического теплого пола может проводиться уже через сутки.

  2. На готовое черновое покрытие кладется гидроизоляция для защиты от возможного конденсата. Следующий этап – это теплоизоляция. Этот слой играет огромную роль в эффективной работе всей системы, поэтому его нельзя игнорировать.
  3. Если теплоизоляционный материал не оснащен фольгированной стороной, то отражатель придется покупать отдельно. Это связано с необходимостью направлять тепло, образуемое обогревателем в сторону потолка. Если этого не сделать, то оно уйдет в пол.
  4. Место терморегулятора должно быть определено заранее и находится в непосредственной близости, как от источника электроэнергии, так и заземляющего контура.

    Термостаты входят далеко не в каждый комплект теплых электрических полов, но приобретая систему какой-либо марки, этот элемент рекомендуется брать от того же производителя. Это гарантия того, что ничего не нужно будет подгонять и проверять на совместимость.

  5. На месте будущей установки терморегулятора следует заранее проделать в стене штробы, куда будет укладываться кабель системы теплого пола.

Такие подготовительные действия должны предшествовать укладке любого из электрических теплых полов.

На сегодняшний день самыми популярными являются:

  • кабельный теплый пол;
  • нагревательные маты;
  • инфракрасная пленка.

У каждого из них есть свои плюсы и минусы, так что при выборе одного из них в качестве основного обогрева, стоит основательно изучить технические характеристики всех видов электрических полов.

Укладка кабельного пола

Эта система напольного обогрева является самой дешевой, но и более трудоемкой при монтаже. В ее основе лежит кабель, который укладывается на подготовленную поверхность, закрепляется на ней, подключается к источнику питания, заливается раствором и покрывается финишным покрытием.

Вся сложность укладки в том, что нужно не только заранее рассчитать количество кабеля, но и его мощность, и шаг между витками. Чтобы эффективно работал электрический кабельный теплый пол, монтаж должен проводиться по выбранной заранее схеме.

В зависимости от площади комнаты и ее расположения обогревательная система укладывается в виде:

  • зигзага;
  • улитки;
  • петель.

Первоначально применялся одножильный кабель, но так как электромагнитное излучение, которое вырабатывалось при его работе подходило далеко не всем, то с появлением двужильного аналога эта проблема исчезла. Он стоит несколько дороже, зато полностью безопасен.

Как класть электрический теплый пол? Прежде чем класть кабель на подготовленный пол, нужно расстелить и закрепить саморезами на расстоянии 50 см специальные монтажные ленты. В них предусмотрены фиксаторы, которые будут удерживать шнур в нужном положении.

Шаг укладки электрического теплого пола должен быть одинаковым на всей полезной площади, а начинается монтаж от терморегулятора.

Как правильно уложить электрический теплый пол (кабельный)?

Инструкция по монтажу электрического теплого пола (кабельного):

  1. Закрепить кабель на монтажной ленте не менее чем в 5 см от стен и предполагаемой мебели и в 10 см от нагревательных приборов, например камина.
  2. Каждый виток кабеля следует тщательно зажать, избегая изломов при его поворотах.
  3. Датчик температуры пола нужно расположить внутри заранее подготовленной гофрированной трубы с учетом, что их окончания должны совпадать. Чтобы раствор не попал на датчик, нужно отверстие трубки плотно закрыть.
  4. После того, как один конец трубки будет уложен в подготовленную канавку в стене, а второй с датчиком закреплен между витками кабеля, можно проверить сопротивление системы.
  5. Как соединить теплый пол электрический? Штробу с гофрой нужно замазать раствором, закрепить после этого терморегулятор и подключить его. Если все подсоединено правильно, то его индикатор загорится зеленым светом.
  6. Следующий этап – это заливка всей системы кабельного пола стяжкой, а после ее полного высыхания – укладка напольного покрытия.

Так производится укладка и подключение теплого кабельного пола.

Укладывание нагревательных матов

Как смонтировать электрический теплый пол? Благодаря появлению этой системы монтаж теплого электрического пола значительно упростился, так как производители выпускают нагревательные маты с различным шагом кабеля и разной мощностью. Достаточно рассчитать, какие параметры необходимы для обогрева помещения, и купить уже готовую систему.

В основе матов лежит сетка из полимеров, на которой закреплен тонкий провод. Материал продается в рулонах, легко укладывается и подсоединяется.

Подобное устройство электрического теплого пола на бетонном основании не нуждается в дополнительной защите, как обычный кабель.

Как класть плитку на теплый электрический пол? Достаточно нанести слой кафельного клея и сразу приступать к укладке плитки.

Установка термостата для нагревательных матов проводится по такой же системе, как для кабельных полов.

При монтаже теплых электрических полов маты запрещено включать до полного высыхания плиточного клея. Как показывает практика, это отличный теплый пол электрический под плитку. Монтаж системы не требует стяжки, достаточно равномерно покрыть ее клеем, что сохраняет высоту комнаты, чего нет при укладке кабеля традиционным путем.

Монтировка инфракрасной пленки

Хотя эта система напольного обогрева является одной из последних разработок и стоимость ее еще «заоблачная», многие потребители предпочитают цене качество. Монтаж теплых электрических пленочных полов настолько упрощен, а эффект и экономичность так заметны, что покупка вполне себя оправдывает.

Как укладывать электрический теплый пол?

Правила укладки теплого электрического пола:

  1. Ее нельзя монтировать под мебель или бытовую технику, поэтому с обстановкой комнаты лучше определиться заранее.
  2. Чтобы получить максимальный эффект от пленочного пола, он должен покрывать до 70% полезной площади.
  3. Если финишным покрытием будет линолеум, то следует непосредственно на пленку положить листы фанеры.

В остальном монтаж инфракрасной пленки мало чем отличается от укладки нагревательных матов.

Эта обогревательная система универсальна и подходит под все напольные покрытия, она потребляет меньше электроэнергии, равномерно прогревая комнату на трех уровнях:

  1. «Ноги».
  2. «Голова».
  3. «Потолок».

Любая напольная обогревательная система нуждается в датчиках и терморегуляторах, поэтому, если они не входят в комплект, их нужно подбирать отдельно.

netholodu.com

технология правильной укладки с видео —




Электрический тёплый пол – техническое решение, которое позволяет обеспечить желаемый комфорт в доме и при этом избежать проблем, связанных с водяными системами: необходимостью прокладки труб, вмешательства в систему отопления и подключения к котлу, получения специальных разрешений на проведение работ, разработки проекта.

К тому же достаточно важной особенностью водяной системы является то, что монтаж электрического теплого пола в сравнении с ней обойдётся в 3-4 раза дешевле. К тому же потребление электроэнергии при использовании такой отопительной системы минимально и может быть подключено к сети стандартного исполнения и не требует дополнительного оформления разрешительных документов.

Укладка теплого электрического пола: доступные варианты

Сравнение различных систем на основе их работы

Для того чтобы правильно определиться с типом используемой системы, базовыми данными, которые позволят принять взвешенное решение станет:

  • площадь помещения (полная и полезная),
  • наличие системы центрального отопления, его вид,
  • возможность установки электрического теплого пола со стяжкой,
  • состояние несущей поверхности.

В большинстве случаев устройство эл. теплого пола кабельного типа или укладка нагревательных матов – оптимальный вариант, так как выравнивающая стяжка в любом случае будет заливаться. Если же нет желания или возможности для того, чтобы демонтировать старое покрытие, инфракрасные плёночные материалы позволят быстро и с минимальными усилиями уложить покрытие на базовую поверхность. С точки зрения затрат обе системы в целом потребуют примерно одинаковых вложений.

Всё что нужно для выбора и установки электрического теплого пола, видео

Кабельные системы

При использовании кабельного нагревательного элемента монтаж теплых электрополов выполняется только в цементной стяжке. Только после этого возможна укладка финишного напольного покрытия. Принцип работы такой системы заключается в прохождении через проводник тока заданной величины.

Конструкция резистентного кабеля

За счёт использования кабеля резистентного или саморегулируемого типа происходит его нагрев, при котором тепло будет передаваться в стяжку. Причём первый вариант наиболее популярен, так как существенно отличается по своей стоимости. К тому же выполняют они одну и ту же функцию.

Расчёт мощности – обязательный этап в технологии устройства электрического теплого пола. Чаще всего для этого используются специальные таблицы, в которых приведены усреднённые значения по данным оборудования разных производителей. Итоговая разница между расчётными и фактическими данными составляет около 4 %, что для подобной установки не существенно.

При устройстве теплого электрического пола кабельного типа среднее потребление составляет

  • для коридора и кухни – 150 Вт,
  • санузлов – 180 Вт,
  • балконов – 200 Вт,
  • гостиных, спален – 150 Вт.

Монтаж электрических теплых полов всегда начинается с определения места, в котором будет установлен терморегулятор системы. В случае необходимости в этом месте проделывается штроба для установки коробки, самого датчика, а также прокладки кабеля.

Для того чтобы датчик был способен давать показания достаточно высокой точности, он должен быть установлен на расстоянии 1 м от стены под нагревательным кабелем в пластиковой трубе. С использованием такого решения обеспечивается возможность лёгкого доступа к элементу для замены или обслуживания

Инфракрасные плёночные полы

Плёночный материал представляет собой нагревательный элемент, который представляет собой тонкую плёнку. Её толщина составляет 0,4 мм. Внутри запаиваются карбоновые полосы, при нагревании которых контактные шины, выполненные из меди, служат источником инфракрасных волн с диапазоном 5-20 мкм.

Важно учитывать! Инфракрасное излучение абсолютно безопасно для человеческого организма в отличие от электромагнитного

Плёночный электрический теплый пол, схема подключения

При укладке теплого электрического пола плёночного типа не происходит нагрев самого напольного покрытия. Нагреваются окружающие источник тепла конструкции и предметы (это может быть мебель, потолок, стены). Это позволяет сохранить уровень влажности неизменным.

При выполнении расчётов мощности важно учитывать, что если планируется укладка ламината, паркета или паркетной доски, мощность нагрева не должна превышать 150 Вт на 1 м2. Применение керамической плитки в качестве напольного покрытия позволяет увеличить мощность системы в помещении до 200 Вт

При выполнении расчётов и монтажа электрического теплого пола также рекомендуется учитывать, что расстояние между стенами и мебелью до плёнки должно составлять минимум 10 см, а комната должна быть покрыта полотном более чем на 70 % своей площади.

Инструкция по монтажу теплого электрического пола

Из чего состоит схема теплого пола электрического

  1. Основа – черновой пол, который представляет собой ровную плиту или стяжку. Оба варианта смогут обеспечить достаточно высокий уровень защиты от тепловых потерь.
  2. Термоизоляционный материал необходим для того, чтобы система отапливала именно вашу квартиру, а не соседей. Теплоизоляцию монтируют под нагревательными элементами.

    Терморегуляторы для теплого электрического пола

  3. Кабель или плёнка соединяется с блоком управления при помощи проводов. Для регулирования работы системы используются датчики и терморегулятор.
  4. Финишное покрытие.

Теплые электрические полы, технология укладки

Выравнивание базовой поверхности

В большинстве случаев вне зависимости от того, кабель будет укладываться или плёнка, потребуется предварительная подготовка помещения.

  1. Освобождение помещения от мебели.
  2. Демонтаж старого напольного покрытия.
  3. Выравнивание бетона при помощи шлифмашины, удаление всех наплывов, выступов.
  4. Устранение всех имеющихся трещин, щелей с использованием ремонтного состава на основе эпоксидной смолы и цемента.

Наличие неровностей пола более 20 мм – повод к заливке выравнивающей стяжки. Для этого необходимо:

  • прогрунтовать поверхность,
  • подготовить самовыравнивающуюся смесь,
  • залить её, равномерно распределяя по поверхности в соответствии с инструкцией,
  • прокатыванием игольчатого валика удаляется весь воздух из залитой массы.

Приступать к дальнейшим работам можно будет не ранее, чем через несколько дней.

Изготовление электрического теплого пола, технология выравнивания бетонного основания.

Важно знать! Для того чтобы не допустить образования трещин и разрушения пола или деформации стяжки при её нагреве, по периметру помещения на стены рекомендуется наклеить демпферную ленту.

Как укладывать теплоизоляцию под электрический пол

После полного высыхания стяжки приступают к укладке подложки под электрический теплый пол – рулонных фольгированных утеплителей (это могут быть Тепофол, Пенофол или их аналоги). С их использованием обеспечивается отражение теплового излучения внутрь помещения.

как укладывать теплоизолятор

При монтаже теплого электро пола укладка теплоизоляции выполняется по следующей схеме:

  • материал раскладывается на полу,
  • выполняется его укладка по всей площади помещения так, чтобы полосы лежали без зазоров вплотную к стенам,
  • по стыкам материал соединяется фольгированным скотчем.

Как уложить электрический теплый пол кабельного типа

Электрический монтаж плёночных полов ввиду высокой готовности самого материала к укладке обычно никаких проблем не вызывает, но с кабельными возникает множество вопросов. Одним из первых возникает вопрос о количестве необходимого кабеля. Для того чтобы определиться с длиной, удобнее всего воспользоваться специальными таблицами, которые имеются на сайтах производителей кабелей.

Схема монтажа теплого пола электрического: укладка кабеля

Электро теплый пол, монтаж термостата

Термостат устанавливается на высоте 50-100 см от уровня пола. Возможна установка монтажного короба с его поверхностным или внутренним креплением. В первом случае, если нет желания нарушать отделку стены, рекомендуется использовать специальный кабель-канал для подключения линии.

Далее сам термостат крепится в подготовленном углублении, по стене прокладывается кабель, который соединяет устройство с нагревательными элементами. Температурные датчики при монтаже электрического теплого пола крепятся к полу и соединяются проводами, проложенными в штробе, с термостатом. Датчики рекомендуется укладывать в пластиковых трубках.

Монтаж электрического теплого пола, схема с одножильным кабелем

На приведенной схеме укладки электрического теплого пола предлагается один из способов соединения кабеля с терморегулятором. При использовании такого способа подключения одножильный нагревательный кабель должен быть двумя концами подключен к терморегулятору. Использование такой схемы оптимально для компактных помещений, при большой площади комнаты необходимость подключения холодного и горячего конца кабеля к терморегулятору может быть проблематичным.

При использовании двухжильного кабеля электрическая схема теплого пола существенно меняется. В этом случае на концевых окончаниях будут соединены два провода. Для того чтобы получить питание от терморегулятора, потребуется подключение сразу 2-х жил. Конструкция отличается большей сложностью в сравнении с одножильными моделями, но в то же время с использованием двухжильного нагревательного кабеля появляется возможность отопления комнаты большой площади за счёт увеличения энергоёмкости проводника.

При укладке кабельных систем с использованием напольного мата достаточно будет просто раскатать на подготовленном основании и подключить его к терморегулятору. При необходимости обвода места установки сантехнического оборудования или крупной мебели достаточно будет разрезать сетчатое полотно, не допуская при этом повреждений проводника.

Укладка кабельных систем с использованием напольного мата

В большинстве случаев производители предлагают маты, оснащённые специальными креплениями. При их отсутствии правила укладки теплого электрического пола допускают использование дюбелей для фиксации. Если выбран нагревающий кабель в бухте, необходимы специальные направляющие, которые позволят уложить проводник зигзагами с одинаковым шагом укладки электрического теплого пола.

Также необходимо проверить при помощи тестера сопротивление кабеля (должно соответствовать паспортным значениям), качество изоляции в местах соединения. При этом стоит учитывать, что оптимальной работа терморегулятора будет, только если он будет расположен между витками кабеля.

В зонах прохождения провода над разделительной линией он должен быть спрятан в гофротрубу длиной 12-15 см. Таким образом удаётся существенно снизить риск обрыва кабеля при тепловом расширении плит. Место соединения питающих проводов с нагревательным кабелем должно располагаться в 10-15 см от штробы. В результате соединительные клипсы утапливаются в стяжку.

Стоит отметить местоположение места соединения на плане квартиры, чтобы легко найти его в случае ремонта тёплого пола

Обязательна проверка сопротивления провода, его значение должно быть в пределах, прописанных в паспортных данных на нагревательные элементы. Только после этого возможно проведение испытаний с включением тёплого пола.

Для того чтобы регулировать температуру тёплого пола, термодатчик должен быть подведен между ближайшими полосами в гофрированной трубе. За счёт этого обеспечивается не только его эффективная работа, но и возможность легкой замены. Если все компоненты при тестировании работают штатно, регулятор снимается для того, чтобы выполнить все необходимые отделочные работы.


Видео, как правильно укладывать электрический теплый пол (кабельный)

При монтаже кабельного электрического пола в помещениях с высокой влажностью (в банях, ванных комнатах) армирующая сетка и регулятор обязательно должны быть заземлены. Оптимальным вариантом для этого станет лужёный медный провод

Теплые электрические полы, технология укладки инфракрасных систем

Технология монтажа электрического теплого пола плёночного материала заключается в его расстилании поверх теплоизоляционного слоя. Зону раскладки желательно предварительно разметить. Плёнка нарезается, раскладывается по линиям. При этом не допускается наложение полотен друг на друга.

Технология укладки инфракрасных систем

Для закрепления полос удобнее всего использовать двусторонний скотч. После этого проводится подключение: провода крепятся к плёнке специальными зажимами, все соединения изолируются. Провода должны быть выведены к стене и протянуты под плинтусом. Электрический монтаж выполняется по параллельной схеме. Тестовый запуск выполняется после того, как все полосы будут подключены.

Так как в случае монтажа электрических тёплых полов из плёночных материалов стяжка не потребуется, поэтому можно сразу приступать к укладке напольного покрытия (линолеума или ламината).


Видео монтажа теплого электрического пола плёночного типа

10 важных советов по укладке электрического пола

  1. Нельзя резать двужильные кабели. При этом они полностью выходят из строя. Поэтому при выборе длины материала необходимо учитывать, что уменьшить её впоследствии будет уже невозможно.
  2. При выборе кабеля необходимо ориентироваться не на общую площадь помещения, а на поверхность, на которой будет укладываться тёплый пол, исключая зоны, в которых установлена сантехника, стационарная бытовая техника, мебель.
  3. Нельзя включать кабель до того, как полностью высохнет клеевой раствор и стяжка, это может вывести его из строя.
  4. Не допускается укладка кабеля на необеспыленную поверхность. Для очистки лучше всего подойдёт промышленный пылесос.
  5. Не рекомендуется ходить в обуви с твёрдой подошвой по нагревательным элементам, это может привести к повреждению изоляционного слоя.
  6. Не стоит замуровывать термодатчик в раствор. Его поломка иногда случается, поэтому при монтаже в гофротрубе извлечь устройство можно будет легко и без каких-либо сложностей.
  7. Перед укладкой стяжки поверх кабелей и напольного покрытия полезно будет зарисовать схему укладки электрического теплого пола с указанием расстояний до стен, мебели, других ориентиров. Если в будущем, к примеру, потребуется просверлить пол для установки сантехники, такая схема всегда пригодится.
  8. Не стоит пренебрегать процедурой измерения сопротивления, его соответствие паспортным данным позволит судить об исправности нагревательного элемента.
  9. Воздушные карманы, расположенные вокруг греющего кабеля, могут привести к локальному перегреву проводника и существенному сокращению срока его службы.
  10. Сразу после окончания процесса монтажа нельзя включать тёплый пол даже для проверки его работы (а особенно для скорейшего высыхания стяжки). Практически всегда при этом происходит повреждение греющего кабеля.

teplyiypol.ru

Монтаж электрического теплого пола своими руками

Установка кабельных систем обогрева возможна как в жилых, так и в офисных, и промышленных зданиях. При качественной укладке и монтаже тёплый пол можно будет использовать десятками лет, при этом он останется полностью надёжным и безопасным. Чтобы правильно смонтировать тёплый пол нужно перед начало работ составить подготовительный план, в котором будут заранее учтены все нюансы будущих работ.

Статья посвящена в основном монтажу электрического теплого пола из нагревательных кабелей, однако мы также расскажем о правилах и процессе установки пленочного теплого пола.

Основных целей подготовки несколько. Во-первых, нужно рассчитать количество материалов, которое понадобится для укладки тёплого пола в помещении. Во-вторых, исходя из всех расчётных данных вычислить необходимую мощность нагревательного кабеля. После этого можно будет приступать к следующему этапу подготовки.

При расчете теплого пола учитывайте стационарную мебель. Под мебелью нагревательный кабель НЕ УКЛАДЫВАЕТСЯ!

Содержание статьи

Подготовительные работы

Подготовительный план будет включать в себя следующие работы:

Подготовка места для установки терморегулятора и датчика температуры

Терморегулятору и датчику температуры потребуется место, следовательно, нужно его подготовить заранее. Определяемся с местом установки, для терморегулятора наиболее удобно будет место как для обыкновенного выключателя.

Подготовка будет заключаться в следующем: сверлим в нужном месте отверстие, в которое потом и будет устанавливаться терморегулятор. Далее проделываем перпендикулярную полу штробу от места установки. Она понадобится чтобы провести пластиковые трубки или гофру для проводов силового и провода датчика температуры пола.

Подготовка поверхности пола

Поверхность пола должна быть подготовлена к монтажу. Для этого первым делом нужно очистить её от пыли и грязи, выровнять, чтобы в полу не имелось никаких выступов и ям. Если потребуется можно выровнять пол стяжкой толщиной в 30 миллиметров или больше. Подождав пока она подсохнет займёмся разметкой мест, где будет расположена стационарная мебель под неё тепловой пол устанавливать не нужно. Кроме того, нужно учесть и 5 сантиметров отступа от пола к нагревательному кабелю.

Изоляция

Чтобы уменьшить тепловые потери помещения и таким образом повысить экономичность обогрева нужно уложить между нагревательным кабелем и непосредственно полом теплоизолирующий слой. Благодаря качественной теплоизоляции можно уменьшить теплопотери приблизительно на треть.

Теплоизоляцию нужно укладывать следующим образом: вертикально у основания пола вдоль периметра стен. Понадобится демпферная лента либо полистирольные листы 20 на 1 сантиметр. Вертикальная теплоизоляция позволит снизить потерю тепла через наружные стены; горизонтально непосредственно на основание пола, вплоть до вертикальной изоляции. Для горизонтальной изоляции применяются листы из пенополистерола или пенопропилена и тому подобных материалов, толщина их должна составлять минимум 20 миллиметров.

В случае, если для помещения где устанавливается тёплый пол характерен высокий уровень влажности, необходим также специальный слой гидроизоляции.

Стяжка и закрепление монтажной ленты

Перед тем как укладывать нагревательный кабель поверх теплоизолирующего слоя нужно залить цементно-песчаную стяжку. Благодаря ей нагревательный кабель не будет перегреваться, кроме того стяжка станет прочным основанием для его укладки. Если же предварительной цементно-песчаной стяжки нет, то можно уложить кабель на специальную металлическую мелкоячеистую сетку. И уже поверх сетки и нагревательного кабеля потом будет залита финишная стяжка. Благодаря сетке стяжка приобретёт дополнительную прочность.

Когда залитая стяжка затвердеет следует уложить на пол фольгированную теплоизоляцию или монтажную фольгу. Ей следует покрыть весь пол, а на стыках оставить запас. Края фольги склеить скотчем чтобы предотвратить её возможное заворачивание во время монтажа кабеля. Благодаря этому слою фольги тепло будет распределяться по поверхности равномернее.

Вот так нагревательный кабель закрепляется на монтажной ленте

Чтобы нагревательный кабель был надёжно закреплён потребуется монтажная лента. Её нужно будет проложить по полу через каждые полметра, закрепить же можно гвоздями либо саморезами. А чтобы кабель был хорошо закреплён на самой ленте используются скобы. Эти скобы располагаются на равном расстоянии друг от друга и благодаря им также будет просто соблюдать правильный шаг укладки кабеля.

Установка нагревательных секций

Когда кабель ещё не размотан будет нужно измерить уровень его сопротивления. После этого занести полученную величину в гарантийный талон и проверить, совпадает ли она с указанной производителем. При этом возможное отклонение составляет примерно 10%, если же величины расходятся на большее число, то лучше заменить кабель.

Если с этим всё в порядке, то приступаем к следующему этапу. А именно: нужно просунуть в гофру холодный конец нагревательного кабеля, после чего поставить в штробу, которая уже была нами подготовлена. Затем прикрепить начало кабеля и соединительную муфту к монтажной ленте. Укладку кабеля нужно будет начинать с этого же места. Важно, чтобы соединительную муфту полностью покрыла бетонная стяжка. Кроме этого нужно следить за тем, чтобы не произошло перекрещивания или соприкосновения линий укладки кабеля и чётко соблюдать шаг укладки.

В месте, где нагревательный кабель делает петлю и изгибается, радиус этого изгиба должен быть не менее 5 сантиметров, иначе кабель может повредиться. Муфту для двухжильного кабеля также фиксируют на монтажной ленте, и она должна быть полностью покрытой бетонной стяжкой. Если применяется одножильный кабель, при составлении схемы укладки следует помнить, что оба конца кабеля нужно подключить к терморегулятору.

Установка датчика температуры и терморегулятора

После полной укладки кабеля следует установка датчика температуры. Он монтируется в гофрированной трубе и ставится в одну штробу с питающим концом нагревательного кабеля. Чтобы избежать попадания цементно-песчаной смеси для стяжки в трубку с терморегулятором, её нужно закрыть какой нибудь заглушкой или надежно заклеить изолентой. В случае поломки датчика температуры его замена не будет представлять больших сложностей: достаточно будет просто вытянуть его из гофры через коробку терморегулятора для этого-то его и ставят внутри трубки.

Укладывая трубку с датчиком на пол нужно следить чтобы они легли между линиями нагревательного кабеля и не пересекли их. Чтобы датчик температуры работал хорошо нужно чётко зафиксировать его и трубку посередине линий кабеля при помощи монтажной ленты. Кабель, вдоль которого расположены датчик температуры и трубка должен иметь не менее полуметра в длину.

Когда к соединительной коробке уже подведены провод для датчика температуры пола, питающий провод нагревательного кабеля и сетевой провод на 220 ватт, можно приступать к монтажу термостата. Стоить помнить, что он не должен быть установлен в помещении с повышенной влажностью, это представляет опасность.

Финальная стяжка

То, как и где уложены нагревательный кабель и концевые муфты лучше всего зарисовать или сфотографировать, а фотографию хранить вместе с гарантийным талоном, чтоб в случае чего знать где и что находится.

Для финальной стяжки электрического теплого пола используется специальная смесь с улучшенной теплопроводностью, не забудьте ее приобрести. Заливается цементно-песчаная смесь поверх нагревательного кабеля, максимально аккуратно, что бы не повредить его. Нужно также следить, чтобы не появлялись воздушные карманы — они ухудшат теплоотдачу. Стяжка должна быть толщиной 3-5 см.

После полного высыхания стяжки, обычно 25-30 дней проводим чистовую подготовку и обрезаем торчащую по краям изоляцию, если вдруг такая имеется, и можно приступать к укладке чистового напольного покрытия.

Также электрический кабельный теплый пол можно укладывать под плиточный клей.

Пример укладки электрического теплого пола под плитку. 1 — стяжка; 2 — нагревательный кабель; 3 — плиточный клей; 4 — напольная плитка.

Укладка и монтаж пленочного теплого пола

Также сегодня имеется в продаже пленочный теплый пол, состоящий из очень тонких инфракрасных излучателей. Основные этапы укладки этого вида теплого пола почти полностью совпадают с описанной выше техникой монтажа кабельного:

  1. Укладываем теплоизоляцию (+ гидроизоляцию, если укладка производится в ванной комнате).
  2. Составляем схему раскладки пленки.
  3. Размечаем поверхность пола.
  4. Нарезаем пленку на полосы соответственно разметке. В случае, если разрезы попадают на пространство между границами сегментов, край нужно обязательно заизолировать.
  5. Раскладываем пленку по линиям на размеченном полу. Края полос не должны попадать друг на друга — укладка внахлест не допускается!
  6. Крепим полосы на двусторонний скотч, что бы избежать их передвижения во время укладки напольного покрытия.
  7. Подключаем электрический пленочный теплый пол — провода к пленке крепим при помощи зажимов и изолируем соединения.
  8. Все провода аккуратно выводим к стене и прячем в плинтуса. Каждую полосу к терморегулятору нужно подключать параллельно.
  9. После подключения всех проводов к терморегулятору, подключаем его к сети и тестируем систему.

Большое отличие пленочного теплого пола от кабельного в том, что напольное покрытие укладывается непосредственно на пленочный пол — стяжкой он не закрывается!

Монтаж электрического теплого пола — видео

Ошибки при укладке электрического теплого пола

Мы перечислим наиболее распространенные ошибки при выборе и работе с теплым полом. Обязательно ознакомьтесь, чтобы не допустить их!

  1. Рассчитывайте все максимально точно! Экранированный нагревательный кабель резать нельзя, а соответственно уменьшить его не получится — он просто не будет работать после этого!
  2. Когда будете все рассчитывать и подбирать нагревающий кабель или мат, берите в расчет не общую площадь помещения, а только площадь не занятую стационарной мебелью (ванны с установленными экранами, стиралки, мягкая мебель, кровати, шкафы и т.д.). Под мебель нагревающий кабель не укладывается во избежание его перегрева и выхода из строя!
  3. Никогда не пытайтесь включить и проверить уложенный электрический теплый пол на работоспособность, пока не высохла стяжка или плиточный клей, а тем более вообще без них. Кабель может быстро перегреться и выйти из строя. Проверка кабеля осуществляется измерением его сопротивления.
  4. Не включайте теплый пол сразу после монтажа, чтобы “стяжка скорее высохла и быстрей схватилась”. Этим вы почти наверняка повредите греющий кабель!
  5. Не укладывайте нагревательный кабель или мат на грязное и пыльное основание. Перед укладкой очистите поверхность с помощью пылесоса и обработайте грунтовкой.
  6. Замеряйте сопротивление теплого пола до и после укладки, убедитесь в том, что оно соответствует значению в паспорте изделия. Если в паспорте значение сопротивления не указано, впишите его самостоятельно и укажите дату монтажа.
  7. Не заливайте термодатчик стяжкой! Датчик температуры должен обязательно находиться в гофре, без любых отверстий, что бы не попал раствор! Датчик измерения температуры имеет свойство ломаться, и если он сделан правильно — в гофре, то его замена будет довольно простой.
  8. Обязательно зарисуйте схему установки греющих кабелей, и всего остального, желательно со всеми расстояниями от стен и т.п. Это вам понадобится, при установке дверей, сантехники и всего остального, если вдруг придется сверлить пол.
  9. Не наступайте на кабель во избежание его поломки!
  10. Не допускайте образования воздушных пузырей вокруг “горячей” части обогревающего кабеля. Это особенно важно при укладке “тонкого” теплого пола в плиточный клей.

Понравилась статья? Поделиться с друзьями:

elektro-enot.ru

Монтаж электрического теплого пола. Электрический теплый пол своими руками

Кабельные системы обогрева могут устанавливаться в любых помещениях, как в жилых, так и офисных или промышленных зданиях. Правильная укладка и монтаж электрического теплого пола обеспечит надежную и безопасную эксплуатацию его на протяжении многих лет. Монтаж электрического теплого пола начинается с работ подготовительного плана.

Подготовительные работы проводятся для одной единственной цели – расчета необходимого количества материалов и элементов. Основной задачей перед укладкой электрического теплого пола является расчет мощности нагревательного кабеля.

Подготовительные работы перед началом монтажа

Перед тем как приступить к работам, набросаем небольшой план действий:

  • 1) — подготовка места для терморегулятора и датчика пола

На начальной стадии монтажа необходимо определиться с местом, где будет установлен терморегулятор. Терморегулятор устанавливается на стене, как обычный выключатель, в наиболее удобном месте на высоте не менее 30 см от пола.

В намеченном на стене месте сверлится отверстие для установки терморегулятора. Перпендикулярно полу, от места установки терморегулятора в стене проделывается штроба, для прокладки в пластиковых трубках или гофре силового провода и провода датчика температуры пола.

  • 2) — подготовка поверхности пола к монтажу

Прежде всего, поверхность очищается от пыли и мусора, она изначально должна быть ровной, без ям и перепадов. При необходимости поверхность выравнивают стяжкой, толщина стяжки должна быть не меньше 3 см, если слой будет тоньше — стяжка растрескается. Оптимальная толщина стяжки 3-7 см.

Перед заливкой стяжки, необходимо обработать пол грунтовкой, это улучшит контакт поверхности с цементно-песчаной стяжкой. После того как грунтовка подсохнет, нужно разметить места, где установка теплого пола не требуется (стационарная мебель), также учитываются отступы от стен к нагревательному кабелю (не менее 5 см).

  • 3) — укладка изоляции

Чтобы обогрев помещения был более экономичен, необходимо уменьшить тепловые потери. Для этого между бетонным основанием пола и нагревательным кабелем укладывают слой теплоизоляции. Теплоизоляционный слой даст возможность уменьшить потери тепла до 30 %.

Теплоизоляция укладывается:

• ВЕРТИКАЛЬНО — по периметру всех стен у основания пола. Для этой цели подойдет теплоизоляция в виде специальной демпферной ленты или обычные полистирольные листы шириной 15-20 см и толщиной около 1 см. Уложенная таким образом изоляция снизит теплопотери через наружные стены помещения;

• ГОРИЗОНТАЛЬНО — на бетонное основание пола, вплотную к вертикальной изоляции, укладывают листы из теплоизоляционного материала толщиной не менее 2 см. Теплоизоляционный материала должен быть механически прочным и устойчив к термическим воздействиям. Можно использовать материал из таких составов как пенополистирол, пенопропилен, пробковый агломерат, волокнисто-минеральные плиты и т.п.

Если электрический теплый пол устанавливают в помещениях с повышенной влажностью, поверх теплоизоляции прокладывают гидроизоляционный слой. Это предотвратит проникновению влаги в основание пола. Особенно актуально в квартирах, чтобы в будущем не было проблем с соседями снизу.

1. Вертикальная изоляция

2. Гидроизоляция

3. Цементная стяжка

4. Горизонтальная изоляция

Предварительная цементно-песчаная стяжка и закрепление монтажной ленты

Перед укладкой нагревательного кабеля на поверхность с теплоизоляцией заливается цементно-песчаная стяжка. Слой стяжки поможет предотвратить перегрев нагревательного кабеля, а также создаст прочное основание для укладки нагревательного кабеля.

Если по каким либо причинам организовать предварительную стяжку не удается можно укладывать кабель на разложенною поверх теплоизоляции металлическую сетку (с мелкой ячейкой 1-2.5 см). Сетка, в этом случае, вместе с уложенным поверх нее нагревательным кабелем заливается финишной стяжкой в один прием. За счет металлической сетки стяжка получается крепкой и монолитной.

После достаточного затвердевания цементно-песчаной стяжки пол укрывают специальной фольгированной теплоизоляцией (монтажной фольгой). Фольгой покрывается вся поверхность пола, на стыках ее укладывают с запасом, а края склеивают фольгированным скотчем, чтобы не заворачивались в процессе монтажа кабеля.

Такой тепловыравнивающий экран в виде фольги будет способствовать равномерному распределению тепла по всей поверхности теплого пола.

Для надежного фиксирования нагревательного кабеля используют монтажную ленту. Прокладывают монтажную ленту на поверхности пола через каждые 50 см и закрепляется с помощью обычных гвоздей или самарезов.

Для фиксации кабеля на монтажной ленте предусмотрены специальные скобы расположенные с равным шагом друг от друга на всем протяжении (как правило 25 мм). С помощью этих скоб легко соблюдать нужный шаг укладки кабеля.

Монтаж нагревательных секций

Сперва нужно вернуться к составленному ранее плану укладки нагревательного кабеля, внимательно изучить такие детали как порядок и шаг укладки.

Перед тем как разматывать кабель нужно проверить его сопротивление. Величина измеренного сопротивления записывается в гарантийный талон. Она должна совпадать с той, которая указана на этикетке кабельной муфты. Допустимое несоответствие ± 10%.

Холодный конец двухжильного нагревательного кабеля просовывается в гофру и устанавливается в изначально подготовленную штробу. Соединительная муфта и начало кабеля закрепляют на полу к монтажной ленте и с этого места начинается укладка кабеля. Причем соединительная муфта должна располагаться на полу таким образом, чтобы она была полностью залита бетонной стяжкой.

В процессе укладки нужно следить за тем, чтобы линии кабеля не соприкасались и не перекрещивались, а также строго соблюдать постоянный шаг укладки на протяжении всей площади обогрева. В местах, где требуется изгиб кабеля, радиус изгиба не должен быть меньше 5 см.

Концевая муфта двухжильного нагревательного кабеля фиксируется на монтажной ленте с таким же условием что и соединительная – должна полностью покрываться бетонной стяжкой. В случае если для монтажа кабельной системы обогрева используется одножильный нагревательный кабель, то составляя схему укладки нужно учитывать, что к терморегулятору будут подключаться оба конца кабеля.

Установка и закрепление датчика температуры и терморегулятора.

Когда кабель будет уложен полностью по всей поверхности, нужно установить датчика температуры. Монтируют его в гофрированной трубке и устанавливают вместе с питающим концом нагревательного кабеля в одной штробе. На конце трубки, где будет находится терморегулятор ставится заглушка, чтобы в нее не попал раствор.

Если на протяжении своего срока службы датчик температуры выйдет из строя его можно будет легко заменить, вытянув из гофры через коробку терморегулятора. Именно поэтому термодатчик необходимо монтировать в трубке.

Трубка с датчиком укладывается на полу, между линиями нагревательного кабеля не пересекая их. Для того чтобы датчик температуры нормально функционировал его вместе с трубкой фиксируют по середине линий кабеля на монтажной ленте. Датчик температуры пола с трубкой должен располагаться вдоль кабеля не менее 50-100см в длину.

Терморегулятор устанавливается и подключается после того, как к соединительной коробке будет подведено три провода: провод датчика температуры пола, питающий провод нагревательного кабеля и сетевой провод с напряжением 220 В. Запрещается размещать терморегулятор в помещениях с повышенной влажностью. Это не безопасно!

На этом этапе монтаж электрического теплого пола окончен. Можно приступать к заливке кабельной системы обогрева цементно-песчаной стяжкой.

Устройство цементно-песчаной стяжки или наливного пола.

Перед тем как залить кабельную систему обогрева стяжкой, необходимо убедится в ее работоспособности. Для этого теплый пол кратковременно включают. Схему укладки теплого пола с размещением соединительных и концевых муфт необходимо зарисовать, а лучше сфотографировать и вложить в гарантийный талон.

Стяжку под электрический теплый пол лучше готовить из специально предназначенных для этого смесей. Заливать жидкую цементно-песчаную смесь по поверхности пола необходимо равномерно и аккуратно, не повредив при этом изоляцию кабеля. Нужно следить за тем, чтобы в процессе заливки стяжки не возникало воздушных карманов, так как они ухудшают отдачу тепла нагревательным кабелем.

Толщина стяжки должна составлять примерно 3-5 см. Время полного высыхания стяжки указывается производителем смеси (примерно 28 дней).

После затвердения стяжки вдоль стен надо обрезать выступающие части изоляции (если они есть). Затем можно приступать к настилу напольного покрытия (керамической плитки и т.п).

Похожие материалы на сайте:

Понравилась статья — сохрани на стену!

electricvdome.ru
