Укладка электрического теплого пола: расчет, установка, подключение

Интегрированные в пол системы обогрева помещений, появились сравнительно недавно. Изначально они использовались, как дополнительные системы комфорта. Согласитесь, приятно ступать босыми ногами по нагретой поверхности. Когда технология стала отработанной, а стоимость производства снизилась, теплые полы стали применять в качестве основной системы отопления.

По типу нагревательных элементов их можно разделить на два основных вида:

  1. С использованием теплоносителя (обогрев с помощью труб, уложенных в стяжку). Монтаж достаточно сложный, требуется подключение электрокотла (либо иной водогрейной системы) к теплому полу. Прокладка труб является капитальными работами, стоимость монтажа достаточно высокая. Впоследствии это окупается низкой стоимостью использования. К серьезным недостаткам относится сложность ремонта (в случае протечки), а также инерционность терморегуляции. Нельзя просто покрутить ручку, и сразу поменять температуру. Поэтому большинство владельцев жилых помещений, отдают предпочтение электросистемам.
  2. Электрический теплый пол имеет множество вариантов укладки (в стяжку, на деревянный черновой пол, пол линолеум, ламинат, ковролин). Можно организовать временное размещение, и переносить систему из одного жилища в другое. Укладка электрического теплого пола выполняется в кратчайшие сроки, и практически не требует привлечения квалифицированных специалистов. Именно о таких технологиях пойдет речь в нашем материале.

Виды электрических полов

Чтобы понять, как выполнить монтаж электрического теплого пола своими руками, проведем краткий обзор технологий:

  • Нагревательный кабель представляет собой токопроводящую жилу с определенным сопротивлением. При подаче напряжения, кабель нагревается. Он может быть одножильным или иметь два проводника в одной оболочке.Укладка электрического теплого пола 1
    Двухжильный нагреватель проще в монтаже, но при укладке на больших площадях может возникнуть электрическое поле. Одножильный провод дешевле, поэтому его используют на улице и в производственных помещениях. У моно-проводника нет проблем с магнитным полем на большой площади.Подключение электрического теплого пола с двумя проводниками выполняется с одной стороны кабеля. Это удобнее, к тому же легче организовать контроль.
  • Нагревательные маты: это тот же кабель, только закрепленный на подложке (сетке из синтетических материалов).Укладка электрического теплого пола 2Он тоже может быть одно или двухжильным. Разница лишь в способе подключения и управления. Рулоны электрических матов немного дороже, чем бухта кабеля (в пересчете на единицу площади). При этом нет необходимости покупать крепежную фурнитуру – вы просто раскатываете рулон на пол. Расчеты площади и длины кабеля тоже не требуются: волнообразная укладка кабеля на монтажной сетке выполнена строго по техническим условиям эксплуатации.
  • Инфракрасная нагревательная пленка. Это инновационная технология, поэтому стоимость материалов несколько выше.Укладка электрического теплого пола 3Принципиальное отличие от иных технологий: нагрев происходит не за счет конвекции теплого воздуха снизу-вверх, а за счет передачи теплового излучения в инфракрасном диапазоне. Нагреваются непосредственно предметы, по аналогии с обогревателями «UFO».Преимущества: экономичность, малая толщина (несколько миллиметров), простота укладки, абсолютная пожаробезопасность и безвредность.

Что еще необходимо для монтажа

Про различные элементы фиксации, соединения, и пр., расскажем в разделе «монтаж». Как бы качественно не были уложены термоэлементы, без управляющего контроллера тепла не будет.

Основные виды терморегуляторов:

  • Чистая механика. С помощью калиброванной рукояти, пользователь задает температуру пола (или воздуха в помещении).Укладка электрического теплого пола 4В половом покрытии (или в комнате) находится термодатчик, передающий информацию в контроллер. При отклонении от заданного значения, электроника включает или выключает нагрев. Дополнительного сервиса нет.
  • Простой электронный регулятор. Помимо поддержания заданной температуры (управление кнопками, информация на дисплее), можно устанавливать таймер работы. Контроллер «организует» обогрев к вашему приходу, и выключит его в установленное время.Укладка электрического теплого пола 5
  • Интеллектуальный контроллер позволяет задавать программы управления климатом, или вовсе интегрировать обогрев в систему «умный дом». Вы можете подключить модуль GSM, и управлять нагревом с помощью смартфона. Или задействовать сеть интернет.Укладка электрического теплого пола 6
    Такой контроллер управляет теплыми полами сразу во всех комнатах.

Подобрав тип нагревательных элементов, и закупив необходимую оснастку, приступаем к самостоятельному монтажу. А что необходимо знать перед походом в магазин?

Правильный подбор системы теплого пола

Единственное средство обогрева, или дополнительное? Если вы только что построили дом, или купили квартиру с правом выбора вида отопления, правильным решением будет выбрать «подпольный» обогрев без дополнений. Правда, есть как преимущества, так и недостатки.

Вы получаете более гибкую систему управления микроклиматом, нежели традиционные радиаторы отопления. К тому же, установка электрического теплого пола никак не отражается на интерьере. Его попросту не видно. Тепло, исходящее снизу, предоставляет уникальное ощущение пляжного комфорта. Как будто вы ходите по нагретым на солнце камушкам или песку. Оборудование и монтаж «под ключ», по стоимости не выше традиционной прокладки труб и установки водогрейного котла.

К недостаткам можно отнести более дорогой энергоноситель. Электричество в любом случае проигрывает дровам, углю и газу. Есть опасения по поводу электромагнитного поля, но все комплекты прошли сертификацию на использование в жилых помещениях без ограничений.

  • Дополнительная электрическая система устанавливается в качестве резервной (либо альтернативной). Или просто для улучшения комфорта. В холодную зиму, как бы тепло не было от батарей отопления, дети едва ли могут свободно играть на полу. А включив обогрев снизу, вы даете возможность наслаждаться теплом в любом месте.

Расчет мощности и шага укладки

Разумеется, температура нагрева зависит от климатического пояса, и материала, из которого построен ваш дом. Однако расчет электрического теплого пола производится не по температуре, а по потребляемой мощности. Для средней полосы России приняты следующие параметры:

  • Гостиная, кухня, столовая, прихожая, коридоры: 150 Вт на м²;
  • Спальня, детская комната, кабинет (при условии закрывающихся входных дверей): 120–150 Вт на м²;
  • Застекленная лоджия: 200 Вт на м²;
  • Ванная комната: 180 Вт на м².

Определившись с затратами электроэнергии на каждую комнату (по проекту помещения), «вырезаем» из площади территорию, занятую мебелью стационарного размещения: шкафы, комоды, диваны, кровати. Технология укладки электрического теплого пола подразумевает расчет только той площади, над которой нет объектов.

Укладка электрического теплого пола 7

При этом дифференцировать мощность по новой площади не требуется: вы рассчитываете реальную чистую поверхность пола.

Важно: Под площадью помещения принимается именно площадь обогреваемой поверхности (за минусом мебели), а не размеры, которые определило БТИ.

Шаг укладки кабеля рассчитывается следующим образом. Исходные данные:

  • мощность погонного метра нагревательного провода;
  • площадь обогреваемой поверхности;
  • коэффициент (Вт на м²) для конкретной комнаты.

Например, гостиная 25 м². Под мебелью находится суммарно 5 м², стало быть обогреваемая площадь 20 м². Параметры мощности для этого типа помещения 150 Вт на м², стало быть мощность кабеля будет 3 кВт.

Информация: подключение электрического теплого пола в качестве дополнительной меры не требует расчета полной мощности. Полученный показатель уменьшаем на 1/3.

Кабели регламентированы по так называемой погонной мощности. Как правило, это диапазон от 12 до 24 Вт на погонный метр. Исходя из этого, вы можете купить либо 125, либо 250 м кабеля для мощности 3 кВт. От этого зависит шаг укладки. Вы просто определяете расстояние между линиями (плотнее или реже), выбирая более или менее мощный кабель. Разумеется, цена погонного метра будет разной.

На иллюстрации типовая таблица расчета кабеля определенной марки. Это не абсолютная информация для любых вариантов. Просто вы можете понять, как можно варьировать с шагом укладки при одинаковых тепловых параметрах.

Укладка электрического теплого пола 8

Многие специалисты считают, что мелкий шаг дает более равномерный обогрев: не появляются полосы с разной степенью интенсивности. Обратная сторона медали — чем длиннее кабель, тем сложней и дольше его монтаж.

Укладка электрического теплого пола 9

Нормальным считается шаг не плотнее 70 мм.

Если вы покупаете нагревательные маты, шаг уже сформирован на производстве. Расчетная единица в этом случае — Вт на м². У вас есть возможность для разных помещений выбрать более плотную (или менее частую) укладку кабеля.

Мы уже рассматривали преимущества и недостатки погонного нагревательного кабеля, и тепловых матов. Однако, если ваши помещения имеют сложную конфигурацию, укладка рулонов может быть затруднена. В этом случае поможет погонный кабель. Хотя, при известной смекалке, можно обыграть конфигурацию с помощью матов.

Укладка электрического теплого пола 10

Укладка тепловых элементов

Напольных покрытий существует великое множество. Для каждого из них предусмотрен способ укладки теплого пола. Не будем делить электрическую часть на отдельный кабель, маты, или инфракрасную пленку. Принцип строительного монтажа отличается не принципиально.

  • Укладка в стяжку. На черновой пол кладется не только гидробарьер, а еще теплоизоляция. Иначе вы будете спонсором хорошей погоды у соседей снизу. Затем монтажная сетка (при работе с погонным кабелем), на которую укладывается «змейка» нагревателя. Инфракрасные полотна или нагревательные маты монтируются аналогично.Сверху заливается стяжка толщиной не менее 30 мм.
  • Как правильно уложить электрический теплый пол на стяжку? Технология аналогичная, только вместо второй стяжки наносится клеевой состав строительной смеси. Толщина может быть 10 мм поверх нагревательных элементов, это не силовое покрытие.
  • Монтаж под кафельную плитку такой же, как и на стяжку. Не забываем обеспечить минимальную толщину над проводами.

    Важно: Перед замуровыванием теплого пола в бетон (клей), обязательно проверяем сопротивление (указано в паспортных данных), и работоспособность. После схватывания раствора, ремонт будет выполнить затруднительно.

  • Укладка под ламинат или ковролин. Если вы стелите финишное покрытие на стяжку, смотрим варианты выше по тексту. А для случаев, когда стяжка уже есть, а вам понадобилось смонтировать теплый мол, предусмотрены разнообразные подложки для монтажа.Укладка электрического теплого пола 11

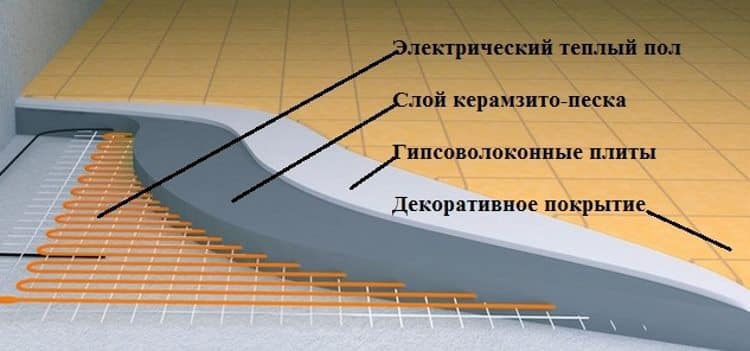

  • Кабель монтируется в штатные пазы, а сверху кладется звукоизоляция и ламинат. Для линолеума и ковролина понадобится тонкое жесткое основание.

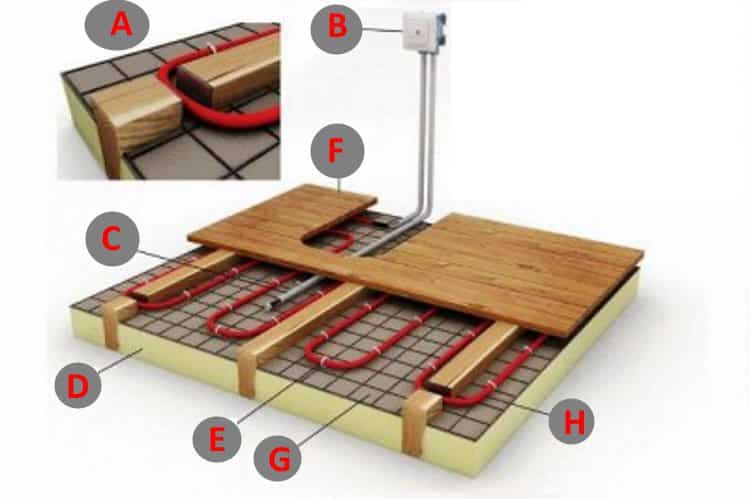

  • Деревянный дом, полы на лагах. Думаете уложить теплый пол невозможно? Напротив, сделать это легче, чем в панельном бетонном доме. Между лагами укладывается теплоизоляция (отражателем вверх), а на нее крепится нагревательный кабель.Укладка электрического теплого пола 12Единственное ограничение — более жесткие противопожарные требования. При покупке кабеля следует обратить на это внимание.

Отдельно можно отметить инфракрасные пластины. Их монтаж практически не требует подготовки. Просто ровный пол, тепловая изоляция, и укладка непосредственно под чистовое покрытие.

Укладка электрического теплого пола 13

Подключение питания (управления)

Монтаж закончен, провода выведены в коробочки. А как подключить электрический теплый пол, чтобы не загромождать стены пультами управления и розетками?

Разумеется, это не люстра и не вентилятор. Мы уже провели обзор контроллеров (смотреть текст выше), остается лишь выбрать один из них по цене и потребностям.

Важно: Каждая комната при максимальной нагрузке потребляет 3–5 кВт. Соответственно проводка должна соответствовать по сечению. Минимум 2.5 квадрата, а лучше 4. Это не тот случай, где экономят на спичках.

Единого порядка компоновки элементов управления нет. Каждый производитель предлагает сваи варианты. На иллюстрации изображена типовая схема подключения электрического теплого пола с двухжильным кабелем и механическим контроллером температуры. Разумеется, если вы проектируете помещение под электропол, закладка отдельных линий питания производится сразу. А как подключаться в готовом доме? Придется штробить стены и делать косметический ремонт. Систему теплого пола нельзя просто воткнуть в ближайшую розетку.

Типовые ошибки монтажа

  • Нельзя включать нагрев до полного высыхания стяжки или клеевого покрытия пола.
  • Перед заливкой электропола стяжкой, обработка грунтовкой обязательна. Иначе вокруг провода могут образоваться пустоты.
  • Сервисное оборудование (например, датчик температуры), надо укладывать в трубку (можно гофру). Тогда его можно будет извлекать для профилактики или замены.
  • Нельзя резать кабель, закрепленный промышленным способом на тепловом мате. Можно надрезать подложку и развернуть половинки под требуемым углом.
  • Обязательно зафиксируйте «карту местности», то есть схему расположения нагревательных элементов. Это пригодится при перестановке мебели.

Итог

Если вы готовы платить за электроэнергию, системы электрического пола принесут в ваше жилище невероятный уровень комфорта. А сэкономить можно на укладке, если выполнять ее самостоятельно.

Видео по теме

Хорошая реклама



виды, схемы, укладка своими руками

На чтение 12 мин. Обновлено

Отопительные приборы, в которых электроэнергия генерируется в тепловую, называются электрическими. К данным системам обогрева относятся электрические тёплые полы, которые используются как основной или дополнительный источник тепла.

Электрические полы бывают нескольких видов. Мы поможем вам разобраться в особенностях каждой модели, расскажем о положительных и отрицательных сторонах. Так же Вы узнаете, как сделать монтаж электрического отопления своими руками или предлагаем ознакомится с более подробной инструкцией как самостоятельно произвести укладку разных видов электрополов.

Виды электрических полов

Конструкции тёплых электрических полов различаются видом нагревательного элемента — кабель или нагреватель инфракрасного излучения.

К первому виду относится:

  • греющий кабель — может применяться одно, двухжильный или саморегулирующийся провод;
  • нагревательные маты — тот же кабель, но зафиксированный на сетке.

Инфракрасные системы, бывают:

  • плёночными — гибкое полотно с инфракрасным элементом нагрева;
  • стержневыми — маты с карбоновыми стержнями.

Ниже мы рассмотрим их особенности и недостатки подробнее.

Кабельный пол

В конструкции кабельного электрического пола главным элементом выступает провод, в нём эл. энергия трансформируется в тепловую.

Фото - Кабельный пол

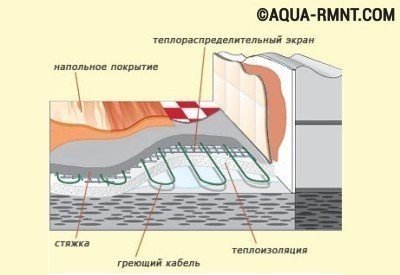

Устройство кабельного пола и нагревательного элемента

Кабельное отопление включает в себя: нагревательный кабель, соединительные муфты, регулировочные и контролирующие приспособления.

Основная часть — греющий кабель, он имеет несколько изоляционных слоёв. В его составе: токоведущие жилы, стекловолокнистое армирование, полиэфирная плёнка, медный проводник, алюминиевый экран и защитный слой ПВХ.

Кабель для тёплых электрических полов бывает резистивный и саморегулирующий. К резистивным относятся:

  1. Одножильный — стоит не дорого, но высокий уровень электромагнитного излучения делает установку недопустимой в жилых комнатах.
  2. Двужильный — в нём одна нагревательная жила выполняет функцию обычного провода, вторая — нагревательного. Это свойство увеличивает стоимость, но зато снижает ЭМИ.
Фото - Виды резистивного кабеля

Саморегулирующий кабель — он может менять уровень нагрева в зависимости от температуры в помещении. Устройство провода — две замкнутые параллельные токовыводящие жилы с полупроводниковой матрицей.

Эти полупроводники отвечают за регулировку и контролируют уровень нагрева. Свойство такого вида кабеля приводит к экономии электричества, но это не отражается на равномерности прогрева поверхности.

Принцип работы

Внешне греющий кабель напоминает обычный провод, передающий электрическую энергию, но все не так просто. В его жилах происходит преобразование электроэнергии в тепловую.

Так как провод экранированный, то он пригоден для укладки в помещениях с высоким уровнем влажности.

Плюсы и минусы

Эта модель электрического пола наиболее сложная с точки зрения монтажа. Ведь требуется уложить и закрепить кабель, залить его бетонной стяжкой — это трудоёмкий процесс (замес раствора, заливка по поверхности и выравнивание правилом).

Такая конструкция уменьшает высоту потолка, утяжеляет сооружение, что делает его непригодным для укладки в домах со слабыми перекрытиями или в многоэтажках. Ещё один минус — нельзя размещать под тяжёлой мебелью и сантехникой.

Однако следует сказать, что у кабельного тёплого электрического пола есть своим плюсы. Их можно стелить в комнатах с нестандартной планировкой, и укладывать для обогрева элементов снаружи дома — крыши или стоков. А также нет риска протечек.

Нагревательные маты

Греющие маты относятся к электрическому кабельному полу, только провод закреплён на стекволоконном полотне.

Фото - Греющие маты

Устройство

Греющие маты имеют ширину 0,5 метра, на них с установленным шагом зафиксирован провод. В комплект устройства входят — термоматы с кабелем и гофра. В гофру вставляется термодатчик, она оберегает его от влаги. Если конструкция заливается клеем, и он не закрывает датчик полностью, то требуется устанавливать прибор устойчивый к влаге.

Для обустройства такого тёплого электрического пола потребуется запастись терморегулятором с выносным датчиком, монтажными коробками и проводами. При выборе терморегулятора учитывается уровень энергопотребления, а провода, точнее их сечение подбирается с учётом мощности прибора и материала, из которого они изготовлены.

Устройство нагревательного элемента несложное — кабель, чаще двужильный не более 45 мм. Жилы экранированные, покрытые защищающей оболочкой.

Конструкция тёплого пола с греющими матами состоит из черновой основы, тепло и гидроматериала, самих мат, плиточного клея и отделочного покрытия.

Принцип

Принцип функционирования мат тот же, что у пола из обычного кабеля.

Ток, проходя по проводнику выделяет тепло, путём конвекции оно передаётся стяжке, от неё полу, а он прогревает воздух.

Плюсы и минусы

Основное достоинство нагревательных мат — простата их устройства и монтажа. Кабель не нужно крепить или рассчитывать укладочный шаг, конструкция полностью готова, нужно лишь расстелить полотно.

Кроме этого, такой пол прогревается быстрее, чем обычный кабельный, «пирог» получается менее объемный, а  маты тонкие, их можно монтировать в слой плиточного клея. Так как устройство лёгкое, то его выдержат не прочные перекрытия. Но стоят такие полы дороже.

К минусам можно отнести также:

1. Сложность укладки, при необходимости обогнуть препятствие. Допустим сантехнику трудно обойти, так как нельзя резать кабель, можно только подрезать сетку, и производить загиб провода.

2. Невозможность настраивать укладочный шаг под свои потребности.

3. Недопустимость использования как основное отопление, так как маты обладают небольшой мощностью.

Инфракрасная плёнка

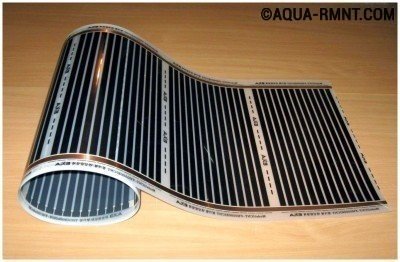

Тёплый пол на основе инфракрасной плёнки — одна из моделей, которая так же работает от электроэнергии.

Фото - Инфракрасный пол

Устройство

Инфракрасный пол, как нагревательный прибор стал применяться недавно. В его комплекте термоплёнка, зажимы, изоляционные изделия, электропроводка, терморегулятор, датчик и фольгированный материал.

Устройство системы — двухслойная диэлектрическая прочная плёнка с карбоновым нагревателем внутри, толщина конструкции около 2 мм.

 Плёнки инфракрасного типа выпускаются двух видов:

  • сплошные — двухслойное полиуретановое полотно, с непрерывным карбоновым напылением внутри;
  • полосатые — эта та же, двухслойная лавсановая или полиуретановая плёнка, с карбоновыми или ультратонкими алюминиевыми полосами.

Соединяются греющие элементы параллельным и последовательным способом, с помощью тонких медно-серебряных проводников.

Способ монтажа плёночной системы «сухой», без заливки стяжки.

Принцип работы

При подключении устройства в сеть пластины нагреваются, и происходит излучение тепловой энергии в виде инфракрасных волн, которые нагревают предметы в комнате.

Плюсы и минусы

Плёнка имеет преимущества перед кабельными полами. Во-первых, она не уменьшает высоту помещения, так как имеет малую толщину. Вес конструкции так же не велик, поэтому её можно монтировать в многоэтажках или домах с непрочными перекрытиями.

Во-вторых, монтажные работы несложные, которые легко сделать самим. Плёнка раскатывается на основе, при необходимости её можно разрезать, для этого на ней есть специальные линии. Нет надобности учитывать расположение мебели и не требуется стяжка. Проведение демонтажа так же дело несложное.

Стоит отметить, что инфракрасный пол — надёжная система, и самая энергосберегающая – экономит до 50% ресурса. Она не излучает электромагнитных волн, которые отрицательно отражаются на здоровье человека.

К недостаткам, можно отнести высокую стоимость, риск удара током, но у современных систем он не значительный. Ещё один минус, который относится ко всем моделям электрических тёплых полов — они функционируют от электрического тока.

Стержневой пол

Стержневой пол — он обогревает помещение дальневолновыми инфракрасными волнами.

Фото - Стержневой пол

Устройства

Стержневая система — карбоновые параллельные стержни, соединённые в эластичные маты силовым проводом. Средняя ширина полотен составляет 0,8, а длина 25 метров.

Устройство нагревательного элемента — стержни, состоящие из карбона, серебра и меди, но тепло выделяет только карбоновая составляющая. В конструкцию такого электрооборудования так же входит температурный регулятор и датчик. Понадобится битумная изоляция, теплоизоляционный материал, гофрированная труба.

Принцип работы

Стержневые инфракрасные полы — саморегулирующие устройства, то есть, объём тепла прямо пропорционален температуре. При плохой теплоотдаче (допустим, вы поставили мебель), количество выделяемого тепла снижается, поэтому не происходит перегрева.

Это свойство позволяет укладывать маты по всей площади. При использовании данной системы, нагреваются не воздушные массы, а осуществляется обогрев предметов в комнате.

Достоинства и недостатки

Важная положительная черта стержневых полов, так же, как и инфракрасных — отсутствие электромагнитного излучения. Обогрев осуществляется инфракрасными волнами.

Система укладываться под любое половое покрытие, она экологически безопасна, может монтироваться в комнатах с нестандартной планировкой и в помещениях с повышенной влажностью. А свойство саморегуляции способствует экономии ресурса, а значит и денег.

Основной недостаток — монтаж только в стяжку, поэтому демонтаж невозможен. Такое отопление имеет высокую стоимость и небольшой срок эксплуатации — от 3 до 10 лет.

Регулирующие и контролирующее температуру устройство

За процесс регулировки и контроля температурного уровня электрического пола отвечает терморегулятор. После настройки, он сам поддерживает заданную температуру.

Термостат отталкивается от показателей датчика, он подключён к нему термозащитным проводом.

Терморегуляторы бывают механическими и автоматическими:

  1. Автоматические имеют цифровой дисплей, на нём показывается градус нагрева помещения. Удобная составляющая в таком аппарате — пульт для регулировки температуры.
  2. Механические — оснащены регулировочной ручкой, ей производится установка температурного уровня.
Фото - Терморегулятор

Термостат работает постоянно, поэтому материал, из которого он изготовлен должен быть качественный, а контактные соединения надёжные. Он реагирует на любые сигналы от датчика — отключает или включает нагрев.

Монтаж

Рассмотрим укладку электрического пола на примере простой, современной модели — инфракрасной плёнки.

Нам понадобится купить термоплёнку, термостат, температурный датчик, провода для соединения, ленты — демпферную, монтажную и изоляционную.

Подготовка основания

Работы по монтажу тёплого пола относятся к «чистым», поэтому перед укладкой, следует очистить и оштукатурить стены, заделать трещины. Но после таких работ, поверхность покрыта грязью, и даже затвердевшими бугорками бетонного раствора.

По технологии прокладки тёплых полов и их устройства, основание для инфракрасных систем должно быть ровным и чистым, поэтому всю эту грязь следует убрать. Отвердевшие куски бетона можно удалить шпателем или специальным составом. После этого, поверхность надо смочить и веником смести весь мусор.

Фото - Подготовка основы

Если имеются глубокие трещины, то они заделываются цементным раствором. При больших перепадах в поверхности пола, чтобы получить ровное основание, можно залить тонкий слой стяжки.

 Укладка теплоизоляции

Функция теплоизоляционного изделия — минимизация потерь тепла.

Укладывается теплоотражающая подложка толщиной 3 — 4 мм. Лучше брать изделие с фольгированной поверхностью, которая должна обращаться в потолок. Полотна скрепляются с помощью скотча и крепятся к основе.

Фото - Укладка теплоизоляции

Как теплоизоляцию, можно применять листы пенопласта в совокупности с фольгой.

Установка терморегулятора

Перед монтажом греющей плёнки, требуется установить терморегулятор. Он монтируется на стене, на расстоянии от пола не меньше 30 см.

 Предварительно, до момента очистки основания, для термостата в стене проделывается углубление, а для проводов от него к полу штробы.

Фото - Установка терморегулятора

Укладка нагревательных элементов

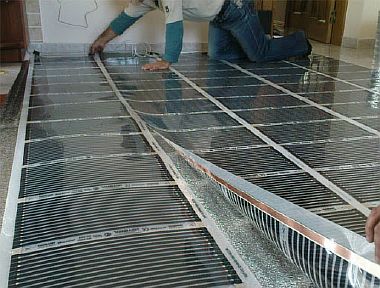

ИК-плёнка укладывается согласно плану (под мебелью она не стелется), на расстоянии 5 см от стен.  Кладутся полотно медными полосами вниз. Нельзя допустить чтобы одно полотно находило на другое. Фиксация осуществляется на строительный скотч.

При необходимости плёнку можно разрезать по имеющимся там линиям.

Фото - Укладка плёнки

Подключение

Процесс подключения инфракрасной плёнки состоит из нескольких этапов:

  1. Подключается термодатчик – он помещается в гофрированную трубу, которая располагается в проделанном углублении в теплоизоляционном материале (его средняя ширина до 1 см). Проводка от датчика, также размещённая в гофре, протягивается по проделанным штробам в стене к термостату и подсоединяется к нему. Датчик укладывается на расстояние 50 — 70 см от стены с установленным терморегулятором, и крепится на скотч. Нельзя чтобы прибор возвышался над теплоизоляционным материалом.
Фото - Подключение датчика
  • Подключается плёнка — для этого используются клеммы, которые есть в комплекте пола. На краю плёнки снимается изоляция с провода. Он сворачивается и просовывается в клемму, зажим фиксируется плоскогубцами. Затем место соединения изолируется битумным скотчем. Чтобы клеммы не возвышались в конструкции, для них так же проделываются углубления в теплоизоляции.

Сама клемма устанавливается одной стороной на медную полосу, вторая должна располагаться с внутренней стороны плёнки. Контакт зажима с изделием, так же изолируется.

Фото - Подключение плёнки
  • Подключается терморегулятор — то есть, подсоединяется к источнику электрического питания.
Фото - Подключение термостата

После этого, систему необходимо проверить на работоспособность. Если все полосы греют нормально, нигде нет замыкания, то можно переходить к укладке напольного покрытия. Но перед этим, устройство покрывается полиэтиленовой защитной плёнкой, которая обережёт его от случайного поступления воды.

Монтажные схемы в квартире и частном доме

Есть несколько схем монтажа электрических полов, которые предназначены для различных помещений:

  • В стяжку — по технологии сооружения, устройство наиболее дорогое, требуется полный ремонт. Но конструкция получается надёжной. Процесс монтажа по этой схеме трудоёмкий и займёт много времени, при этом «пирог» пола выходит тяжёлый. Схема рекомендована для частных домов, она не подходит для зданий с деревянными перекрытиями.
Фото - Схема монтажа в стяжку
  • Встраиваемые конструкции, при наличии готовой стяжки. Чаще они монтируются под керамическую плитку, и устанавливаются в кухне или ванне. Эта схема применяется, если уже есть хорошая стяжка, или устройство пола осуществляется на бетонных плитах перекрытия, которые имеют идеальное качество для размещения нагревательных элементов. Данную систему достаточно залить жидкой самовыравнивающейся смесью, а при укладке керамики, можно использовать клей.
Фото - Установка встраиваемой конструкции
  • Укладка плёночного нагревателя — самая простая схема. Процесс быстрый, без ремонта, достаточно лишь раскатать рулон. Конструкция лёгкая, подходит для квартиры.
Фото - “Пирог” укладки плёночного нагревателя
  • Монтаж на деревянные перекрытия — здесь рекомендована схема с инфракрасной плёнкой, только следует сделать больший акцент на пожаробезопасность. Возможна укладка кабеля на лаги.
Фото - Укладка на дерево

Сравнительная характеристика полов, какой выбрать

Перед выбором отопительной системы, которая подойдёт для вас и создаст комфортные условия в доме, следует ознакомиться с характеристиками как устройства, так и помещения.

Если пол планируется как основной источник тепла, то требуется мощная кабельная конструкция в стяжку. Она надёжна, и способна обеспечить дом нужным количеством тепла.

 Для сооружения дополнительного отопления подойдут инфракрасные системы. Особенно плёнка, она мобильна, и её можно стелить только в требуемой зоне. У неё малый вес, поэтому подходит для помещений с ненадёжными перекрытиями, и в квартире многоэтажного дома.

Электрические тёплые полы сегодня набирают популярность, так как их монтаж проще водяных, в результате чего, произвести укладку не составит труда. Единственный существенный недостаток — расходы на электроэнергию. Но современные системы позволяют значительно экономить на ресурсе. Поэтому, чтобы в вашем доме всегда было тепло и комфортно, отдавайте предпочтение электро обогреву.

как подключить своими руками, укладка и схема подключения к электричеству

Система «теплый пол» активно используется жильцами квартир и частных домов. Данное новшество позволяет оснастить жилище комфортным микроклиматом и сделать пребывание дома еще более приятным. По этой причине многие люди изучают монтаж теплого электрического пола, виды и правила укладки своими руками.

Особенности

Выбирая такие полы, учтите особенности этого товара:

  • Электрический теплый пол способен работать только на основе электричества. Поэтому такой способ относится к категории дорогих, ведь альтернативы в выборе источника питания нет;
  • Монтаж подразумевает точное распределение участков, на которых будет расположена мебель или сантехника. При монтаже системы потребуется обходить подобные участки;
  • Специалисты не советуют двигать предметы мебели после того, как полы будут установлены;
  • Провод способен работать только при температуре, которая не превышает 100 градусов. В противном случае вы рискуете столкнуться с перегревом, за счет которого кабель перегорит и начнет выделять токсичные вещества;
  • Если произойдет механическое повреждение пола, вы можете получить удар током;
  • При осуществлении ремонта следует обнаружить пораженное место и поставить на него муфту. Если обнаружить источник неполадки не выйдет, придется менять весь участок, который не работает;
  • При нагревании ЭТП образует электромагнитное излучение, которое оказывает неблагоприятное воздействие на проживающих в доме людей и питомцев (касается только кабельного типа).

Разновидности

Электрический теплый пол можно разделить на три типа, которые подразумевают под собой разные способы монтажа:

  • Техника с применением греющего провода. В данном типе присутствует термостат, температурный датчик наряду с длинным проводом, который обеспечен двойным слоем изоляции. За счет такого провода производится нагрев системы. Этот ЭТП считается самым дешевым, а также наиболее трудным в вопросе монтажа;
  • Кабельный теплый пол. В этой системе присутствуют нагревательные резистивные кабели, в основе которых есть греющие маты. Подобный вид отличается удобным монтажом, экономией во времени наряду с сокращением возможных ошибок при укладке;
  • Технология ЭТП, в основе которого лежит инфракрасная пленка. Такая система сильно отличается от других вариантов, потому что здесь нагрев осуществляется за счет инфракрасного излучения, которое создает углеродное сырье, нанесенное на пленку. Подобному полу не требуется стяжка, а финишное покрытие вы можете положить прямо на пленку.

Конструкции

Комната, в которой вы планируете установку теплого пола, должна надежно защищаться от образования сквозняков и прочих вариантов потери тепла. Поэтому все нагревательные комплектующие следует устанавливать исключительно на теплоизоляционном слое, который не допускает траты энергии на нагревание плит перекрытия, наряду с уходом тепла в атмосферу.

Если говорить о конструкции пола с подогревом, то нагревательный кабель необходимо размещать на теплоизоляционном слое и закреплять при помощи монтажной ленты. Внутри кабеля присутствует змейка, в которой на одинаковой дистанции между витков выложена труба из гофры. В данную трубу помещен температурный датчик, который отвечает за уровень нагрева всей системы в доме.

Когда все нагревательные компоненты уложены, поверх можно заливать стяжку. Толщину слоя определяют на основе строения кабеля. Важно, чтобы слой отличался ровной поверхностью без пустот. Поверх стяжки укладывается плитка или иное покрытие для пола.

Терморегулятор находится на стене. Место должно быть выбрано с учетом его комфортной работы. От него зависит автоматизированная работа пола с электроподогревом.

Чтобы защитить электрическую схему от утечки, нужно подключить к автоматическому выключателю УЗО.

Температурный датчик при помощи кабеля соединяется с термостатом, который уже с помощью УЗО подключается к цепи питания. Также данный компонент управляет контактором за счет отдельного кабеля. Выходные цепи следует соединять с нагревательными компонентами за счет распредкоробки.

Где используется?

Электрический теплый пол вы сможете устанавливать в многоквартирных домах и загородных коттеджах. Такая система отличается универсальностью, поэтому находит применение в любых помещениях. Большинство людей осуществляют монтаж ЭТП в ванной, на балконе и на кухне. Подобный способ может выступать в роли единственного источника отопления, если вы готовы к большим затратам на электроэнергию.

Расчет мощности

Перед тем, как укладывать теплый пол, потребуется рассчитать необходимую мощность. Для этой цели следует сразу определить, будет ли ЭТП выступать как главная схема отопления или же являться лишь вспомогательным средством. В технической документации каждого ЭТП указываются требования для каждого случая.

Если вы выбираете систему, в основе которой лежит обогревающие маты или кабель, выбирайте показатель в 120-140 Ватт на квадратный метр. При условии обогрева лишь с помощью данной системы следует выбирать мощность 160-180 Ватт. Для ЭТП, в основе которого лежит инфракрасная пленка, следует устанавливать значение в 150 Ватт на квадратный метр или для обогрева только с помощью ЭТП 220 Ватт.

Если вы выбрали греющий мат либо инфракрасную пленку, то уровень мощности будет известен сразу и потребуется только сделать выбор нужного варианта. Если вами выбран греющий кабель, показатель уровня мощности будет зависим от дистанции, которая присутствует между витками. От вас потребуется уточнение информации о площадке и форме поверхности, которую нужно обогревать и дальнейшее сравнение с параметрами, которые изложены в прилагаемой инструкции. Как правило, отрезок будет составлять около 10-30 см исходя от уровня мощности самого кабеля.

При расчетах следует принимать во внимание максимальные нагрузки на электрическую сеть вашего жилища и использовать коммутаторы, которые рассчитываются на требуемый ток нагрузки.

Варианты распределения тепловых секций

При разработке проекта своего будущего электрического пола обратите внимание на то, что есть несколько вариантов установки системы, которые отличаются по методу укладки проводов:

  • монтирование в саму стяжку;
  • можно положить провода на стяжку под напольным покрытием;
  • монтаж поверх стяжки под чистовую поверхность. К нему можно отнести пленочные или инфракрасные теплые полы.

После того, как вы выбрали удобный для вас метод укладки, следующий шаг будет заключаться в разработке плана:

  • расчеты ЭТП;
  • обозначение места для регулятора обогрева и подведение питания;
  • обозначение места, где будет установлен нагревательный кабель.

При разработке плана учитывайте, что провод нельзя размещать на участках, где будет стоять крупногабаритная мебель и прочие предметы.

Также не рекомендовано его монтировать в той части помещения, где уже присутствуют источники тепла.

Подготовка основания к работе

Перед тем, как делать основную работу, требуется убрать старые полы, если они есть. Уберите из помещения всю мебель, а также мусор. Для подготовки основания достаточно сделать поверхность ровной и убрать с нее любые загрязнения. Если вы заметили, что на полу есть углубления или трещины, заделайте их.

Если же основание обладает значительными повреждениями, потребуется заливать стяжку. Если вы желаете сократить срок проведения ремонта, в данной ситуации поможет заливка специальной быстросохнущей смеси.

Вы можете работать по бетону, а также использовать в качестве основания керамогранит. В случае, если ЭТП будет устанавливаться на деревянном полу, не забудьте про слой алюминиевой фольги в целях безопасности. В роли теплоизоляции вы можете приобрести пеноплекс.

Утепление поверхности

Перед установкой рекомендуется произвести разметку пола. Определите участки поверхности, которые обогревать не следует. Помните о том, что между стеной и крупногабаритными предметами мебели следует соблюдать минимальное расстояние 0,5 м. Отрезок до греющих приборов не должен быть меньше 0,3 м.

Если вы устанавливаете ЭТП, где в качестве основы применяется греющий провод, изначально лучше положить монтажную ленту. Она будет отвечать за фиксацию витков проводов, что не позволит им в дальнейшем сместиться. Под лентой, которая крепится дюбелями, должна располагаться теплоизоляция.

Аккуратно размотайте греющий кабель и положите его поверх слоя теплоизоляции и монтажной ленты. Следует соблюдать правило, согласно которому все витки и промежутки должны быть параллельны. Каждый из витков должен фиксироваться специальными усиками прямо на монтажной ленте без перехлестов. После того, как вы завершили укладку, произведите замер изоляционного сопротивления. Его значение не должно превышать нормативное значение более чем на 10%.

Если вы работаете с греющими матами, лучше постелить их по всей площадке полов, которую нужно обогревать. Соединение матов производится при помощи схемы, которая присутствует в техническом паспорте устройства. После завершения укладки проверьте сопротивление изоляции.

При работе с инфракрасной пленкой следует производить аккуратное разматывание по основанию. Пленка между собой должна соединяться параллельно.

Как установить своими руками?

Установить самому электрический пол также можно. Для этого следует соблюдать определенные правила.

Пошаговая инструкция установки ЭТП:

  • выровняйте черновую поверхность и ликвидируйте все ее дефекты;
  • постелите теплоизолирующий слой. Фольгированная сторона должна смотреть на потолок;
  • уложите сам ЭТП, который состоит из провода, греющих матов либо инфракрасной пленки;
  • для кабеля используется крепеж в виде стяжки, для тепловых матов потребуется клеевое средство, а на пленку можно сразу установить финишную поверхность;
  • после укладки теплого пола можно осуществлять подключение к термостату и проверять на все работоспособность.

Установка терморегулятора

Место под терморегулятор необходимо определить еще до установки теплого пола, потому что он является началом всей системы. Работа термостата заключается в отслеживании температуры комнаты и в ее поддержке на нужном уровне. Также данный компонент вам потребуется, чтобы произвести подключение к электричеству всего контура.

Если вы выбрали терморегулятор со встроенным фиксатором температуры воздуха, для него достаточно расстояния от ЭТП в 1,5 м. При выборе места следите за тем, чтобы на термостат не попадали солнечные лучи. В противном случае он не сможет настроить нужные данные для функционирования.

Существует два типа термостатов:

  • механические;
  • программные.

Программным доступно автоматическое управление, они способны самостоятельно следить за температурой не только пола, но и воздуха, включая в необходимый момент обогрев.

В каждом терморегуляторе есть своя схема подключения. На некоторых моделях данная информация указывается прямо на корпусе.

Как установить терморегулятор:

  • определившись с местом установки, необходимо создать отверстие и проделать от него канавку к полу;
  • подведите кабели от ЭТП, сетевые и провода термостата к сделанному углублению;
  • когда термостат будет установлен, к нему требуется подвести заземление, фазу и ноль;
  • если в комплекте вашего термостата нет температурного датчика, его следует купить самостоятельно. Приобретайте датчик, максимальный ток которого идентичен току теплого пола.

Выбор и подключение кабеля

Нагревательные кабели различаются по своей работе. На сегодняшний день существует два вида:

  • саморегулирующиеся;
  • резистивные.

Сама система ЭТП составлена из силовых кабелей, которые предназначены для присоединения системы и проводов, за счет которых осуществляется сам процесс нагревания. Чтобы уменьшить сопротивление между греющими и силовыми проводами, требуются использование определенной муфты, которая изготавливается специально для данной цели.

Резистивный

В роли ключевого греющего компонента, который присутствует в кабеле, выступает жила с увеличенным уровнем сопротивления. Когда электрический ток поступает в данную жилу, он превращается в тепловую энергию. Чтобы исключить вероятность удара током, нагревательную жилу покрывают изоляцией, поверх которой располагается оплетка из металла.

Данная оплетка будет выступать в роли заземления, а также станет экранизирующей защитой против воздействия электромагнитных полей. Каждый слой следует покрыть наружной изоляцией. В резистивном проводе может присутствовать как одна, так и пара жил.

Системы, в которых присутствует одножильный кабель, являются упрощенным вариантом ЭТП. Установка подобной системы основана на прокладке кабеля по всей площади ЭТП. Чтобы произвести данную манипуляцию, вам потребуется продумать способ, с помощью которого вы сможете подключить оба конца кабеля к электросети. Таким образом провод будет расположен на поверхности пола в виде петли. Несмотря на всю простоту, подобная система обладает значительным минусом, который заключен в протекании электричества по кабельной жиле, из-за чего происходит образование электромагнитного поля. С помощью оплетки можно сгладить подобную реакцию, но не всегда итог будет положительным.

В двухжильном кабеле присутствует жила, которая отвечает за проведение тока. Она находится между парой греющих кабелей. Электрический ток движется в противоположных направлениях, поэтому электромагнитное поле, которое образуется в разных проводах, компенсирует друг друга. При установке такого кабеля нужно хорошо заделывать его в стяжку, чтобы предотвратить перегрев. При пренебрежении данным правилом вы рискуете столкнуться с неисправностью провода.

Саморегулирующийся

У данных проводов нет отрицательных качеств, которые присутствуют в резистивных кабелях. Данные недочеты устранены за счет полимерной матрицы, которая является нагревательным элементом. Она помогает создать ситуацию, когда при перегреве одного из участков сила тока в той области снижается. Такая реакция способствует уменьшению подачи тепла и температура на перегретом участке понижается. Остальная система при этом работает без изменений. Цена таких проводов гораздо выше, по сравнению с резистивными, но такая покупка будет служить гораздо дольше.

Многие начинающие мастера задаются вопросом о том, как можно укоротить греющий провод. Такой вопрос может образоваться только в той ситуации, если вы неправильно рассчитали метраж и вам некуда девать излишки. Продажа кабелей осуществляется в бухтах, в которых присутствует определенный уровень сопротивления. На конце провода находится муфта. В каждой из секций образуется некоторое сопротивление. Если вы решите обрезать провод, произойдет нарушение баланса, в ходе которого будет уменьшаться сопротивление наряду с увеличением силы тока.

Данные действия приводят к перегоранию кабеля. По этой причине следует использовать весь купленный метраж. Если же у вас нет такой возможности, обратитесь за помощью к специалисту, который сумеет рассчитать число потерянного сопротивления и поставит токоограничительный резистор.

Как подключить нагревательные маты?

Есть два варианта, с помощью которых вы сможете произвести укладку нагревательного мата:

  • Расположение нагревательных кабелей вверху, наряду с помещением сетки вниз. Перед тем, как приступать к работе, произведите разметку пола, на которой будет отображаться схема расположения матов. На данные участки наносится клеящий материал, который поможет соединить маты;
  • Расположение нагревающих кабелей внизу. Вам потребуется нарисовать на нагревательной сетке схему, после чего ее нужно аккуратно раскроить. Следите за тем, чтобы не повредить провода. Когда вы закончите выкройку, сверните мат в рулон и нанесите на основание клей. После этого можно раскатывать рулон, вдавливая провода в клей. При выборе такого способа следите за тем, чтобы между отрезками мата соблюдалось минимальное расстояние в пять сантиметров.

Правила укладки инфракрасной пленки

Работа с инфракрасным полом предполагает терпение мастера. Это связано с тем, что из каждой секции, которая присутствует в пленке, выходит одна пара проводов. Если секций много, то количество проводов также увеличивается. Все эти провода требуется правильно присоединить к термостату.

Чтобы упростить задачу, специалисты советуют монтировать распаечный короб и произвести пометку каждого провода. Уже в коробе производится соединение проводов фаза к фазе, ноль к нолю при помощи спайки. Следите за тем, чтобы у вас в конечном итоге получилось два провода. Данные провода уже присоединяются к термостату.

Каждая теплопроводящая полоса должна изолироваться с одной стороны, а с другой стороны подключается силовой кабель. Чтобы не допустить ошибку, нужно уложить листы параллельно друг к другу.

Установка терморегулятора, а также штроба осуществляется уже привычным способом, который актуален для остальных систем. При этом термодатчик следует упаковать в гофру и зафиксировать на полу. После этого его уже можно присоединить к термостату.

Советы и возможные ошибки

Перед установкой ЭТП нужно изучить все распространенные ошибки:

  • Основной ошибкой, с которой сталкивается большинство людей, считается неверно составленная схема размещения системы отопления. Работая над ней, тщательно соблюдайте размещение крупной мебели и бытовой техники. Если вы поставите тяжелый диван на обогревающийся участок, это приведет к перегреванию проводки и дальнейшим выходом из строя системы;
  • Перед подключением проводов либо обогревающих матов к электричеству, дождитесь полного высыхания стяжки. В противном случае нагреватель сломается либо целиком перегорит. Чтобы осуществить проверку целостности кабеля, нужно проводить подключение с помощью сопротивления. Инфракрасный мат можно сразу подключать к сети;
  • Перед тем, как устанавливать стяжку, тщательно проверьте изоляцию системы. Настройка сопротивления конструкции должна совпадать с рекомендованными производителями величинами. Допускается максимальная поддержка в 10%;
  • Поместите термодатчик в специальную гофру, после чего заливайте в стяжку. Данное правило существует для того, чтобы в случае поломки вы смогли без проблем его заменить.

Соблюдение данных рекомендаций поможет сделать процесс установки ЭТП легким и избежать многих ошибок, которые способны доставить множество хлопот и вовсе вывести всю систему из строя.

О том, как делать монтаж теплого электрического пола, смотретите в следующем видео.

Электрический теплый пол своими руками: особенности монтажа, виды, устройство

Теплые полы с электрическим и водным обогревом становятся все более популярными. Последние чаще служат в качестве основной системы отопления частных домов, а электрополы широко применяют для дополнительного обогрева комнат. Этот фактор, а также ряд других причин, сделал электроподогрев более востребованным. Предлагаем рассмотреть конструкцию, принцип действия, а также возможность самостоятельного обустройства электрических теплых полов.

Виды и устройство, а также особенности нагревательных элементов

В качестве нагревательного элемента электрического пола чаще используется одножильный провод или двухжильный кабель. Первый вариант отличается невысокой стоимостью, но повышенный фон ЭМИ вносит ограничения на его применение в жилых помещениях. Греющий кабель имеет две жилы, одна из которых играет роль обычного проводника, а вторая – нагревательного элемента. Такое исполнение позволяет существенно снизить электромагнитное излучение, но увеличивает стоимость изделия.

Конструкция нагревательного провода (А) и греющего кабеля Теплолюкс (Б)Конструкция нагревательного провода (А) и греющего кабеля Теплолюкс (Б)

Более подробную информацию об приведенных выше нагревательных элементах можно найти на страницах нашего сайта.

Монтаж можно существенно упростить, если использовать нагревательный мат. Эта конструкция представляет собой не что иное, как обычный термокабель, уложенный с определенной шириной шага на армирующую сетку. Как правило, ширина матов составляет около 0,45-0,5 м, а длина может варьироваться в пределах от 0,5 до 12,0 м (соответственно, максимальная площадь нагрева для одного сегмента ограничена). Стандарта на размеры матов нет, поэтому они могут незначительно отличаться у разных производителей. Электромат, как и термокабель представляет собой цельную конструкцию, метраж которой недопустимо изменять произвольно.

Нагревательный мат DeviНагревательный мат Devi

Стержневые конструкции считаются подвидом электрических матов. В качестве нагревательных элементов в них используются специальные карбоновые стержни с добавкой меди и серебра. Нагревательные элементы подключаются параллельно с определенным шагом. Основное достоинство такой конструкции – саморегуляция. То есть, если на каком либо стержне повысилась температура вследствие плохой теплоотдачи (например, поставили мебель), то выделение тепла снижается. Благодаря такому свойству можно укладывать мат на всю площадь комнаты.

Стержневой электрический мат Energy MatСтержневой электрический мат Energy Mat

Инфракрасная пленка. Этот нагревательный элемент в широком доступе относительно недавно, буквально в начале века. Используемый в названии термин «инфракрасная» — маркетинговый ход, направленный на выделение данной продукции из ряда других нагревательных элементов. Как известно из школьного курса физики, инфракрасные излучатели также называются тепловыми, следовательно, к этой категории можно отнести любой нагревательный прибор. Конструкция пленочного инфракрасного нагревательного элемента теплого пола отображена на рисунке ниже.

Устройство пленочного нагревателя Heat PlusУстройство пленочного нагревателя Heat Plus

Обозначения:

  • А – покрытие из пленки на основе полиэтилентерефталата, этот материал хороший проводник тепла.
  • В – медная шина.
  • С – серебряная шина.
  • D – покрытие из карбоновых полос.
  • Е – теплоизоляция на основе полиэстера.

Типовые технологии укладки электрического теплого пола

Прежде, чем привести несколько схем укладки, необходимо объяснить, что влияет на конструктивное исполнение. К таким факторам относятся:

  • расположение, это может быть не только пол, а потолок и стены;
  • тип помещения (жилое или нет), электрический пол может быть положен в туалете, ванной, кухне, комнате, лоджии, балконе и т.д;
  • влажность помещений;
  • тип теплоизоляции;
  • расчет шага и мощности;
  • материал основания, на который будет производиться укладка;
  • тип нагревательного элемента и его мощность.

Следует принять во внимание, что минимальную толщину теплового покрытия подбирают исходя из критериев прочности. При этом технология монтажа не допускает необоснованно увеличивать толщину стяжки, поскольку это отражается на инертности (времени) нагрева (пол долго нагревается). Соответственно, датчик такой системы может не успевать реагировать на перепад суточной температуры.

С другой стороны, 60-100 мм покрытие в такой ситуации может аккумулировать тепло. При таком варианте можно делать запас тепла, включая теплые полы ночью, когда действует льготный тариф.

Разобравшись с условиями, рассмотрим способы укладки греющего кабеля, разберем 6 вариантов:

  1. Схема монтажа теплого пола на старом основании.
  2. Укладка штробированием.
  3. Технология промежуточной стяжки.
  4. Укладка на теплоизоляцию.
  5. Использование монтажной сетки.
  6. Технология сухой стяжки.

Начнем по порядку.

Инструкция по укладке электрического пола на старом основании

Если производить крепеж на бетон, то потеря тепла в процентном соотношении составит порядка 30-35%. При условии, что ось термокабеля будет находиться от основания на расстоянии 10,0 мм, а шаг составит 70,0-75,0 мм. В этом случае следует остановить выбор на кабеле с номиналом 10,0 ватт на метр. Крепление кабеля к основанию производится на монтажную ленту (предварительно нужно постелить на основание утеплитель).

Укладка на монтажную лентуУкладка на монтажную ленту

Сверху наносится ровным слоем покрытие из плиточного клея. Когда он высохнет, можно укладывать плитку без стяжки или другое покрытие с соблюдением технологии его монтажа, например, предварительно стелется положка под ламинат, перед его установкой.

Укладка в штробы

Если условия не позволяют поднять пол до необходимого уровня, допускается замуровать термокабель в штробы. Следует учесть, что такая технология недопустима для ракушняка, пенобетона или другого материала, у которого малая теплопроводность.

Данный способ не приемлем для утепления несущих перекрытий, поскольку нарушает их прочность. Как правило, его применяют для прогрева открытых площадок.

Пазы под термокабель в ступенях на входе в зданиеПазы под термокабель в ступенях на входе в здание

Технические характеристики термокабеля в таких случаях подбираются исходя из глубины штроб. Если они не более 10,0 мм, то можно использовать маломощный нагревательный элемент для теплого пола. Когда глубина превышает 20, 0 мм, мощность потребления может быть повышена до 17,0-18,0 ватт на метр.

Правильная укладка промежуточной стяжки

Данный способ позволяет существенно сократить потерю тепла. Ниже приведена таблица теплопотерь.

Таблица 1. Потеря тепла полами при различной толщине теплоизоляции.

Теплоизоляционный слой (мм)Теплопотери (%)
035-38
10,020-22
20,0До 10
30,0 и более

Исходя из приведенной выше таблицы, можно констатировать, что максимальная толщина стяжки может не превышать 20,0 мм. Если основание находится над необогреваемым участком (например, балкон, лоджия и т.д.) теплоизолирующий слой желательно увеличить до 40,0-50,0 мм. Самое лучше решение — армировать промежуточную стяжку полипропиленовой фиброй. Дальнейший порядок действий такой же, как и для пункта 1 (монтаж на старое основание).

Применение теплоизоляции

Нагревательные элементы электрического пола крепятся на утепленную поверхность (ГВЛ, полистирольные или ПВХ плиты и т.д.). Желательно, чтобы изолятор был с фольгированной поверхностью. Он должен располагаться в приграничной зоне, между цементным основанием и наливной стяжкой.

Следует заметить, что такой вариант укладки не отличается долговечностью и надежностью, но, тем не менее, его популярность довольно велика, поскольку отличается простотой монтажа.

Применение монтажной сетки

Наиболее правильно укладывать проводной нагревательный элемент теплого пола именно таким способом. В этом случае крепить кабель к сетке нужно пластиковыми хомутами, так как показано ниже.

Пример как нужно правильно монтировать ТК на армированную сеткуПример как нужно правильно монтировать ТК на армированную сетку

После того, как выполнен term монтаж, собранная конструкция несколько приподнимается над основанием (нужно поставить ее на какую-нибудь опору соответствующего размера), после чего производится заливка. По итогу у нас получается тонкий слой армированного бетона, внутри которого находится обогревательная проводка. Данный способ termo установки позволяет создать экономичный и надежный теплый пол с минимальной инертностью температуры нагрева.

Технология сухой стяжки

Этот вариант не менее надежен описанного выше. Он называется сухим, поскольку в процессе изготовления его не нужно заливать бетонно-песчаным раствором. Ниже приведем краткую пошаговую инструкцию для монтажа и укладки своими руками электрического пола в доме или квартире:

  • Укладываем теплоизоляцию на старую основу, допускается использовать вместо нее сухую засыпку.
  • Сверху стелется ГВП (не менее 2-х слоев), крепление осуществляется саморезами, в качестве альтернативы можно использовать клей.
  • Швы в местах между листами следует зачистить от заусенец, после чего зашпаклевать.
  • Далее установка производится так же, как в случае со старым основанием.
Правильная укладка «сухого» электропола (в разрезе)Правильная укладка «сухого» электрического теплого пола (в разрезе)

Завершая тему укладки электропола, следует опровергнуть ложное утверждение о невозможности его применения в деревянном доме (или из бруса). Ниже приведен пример схемы для такой установки.

Как правильно класть НК по деревянному перекрытиюКак правильно класть НК по деревянному перекрытию

Обозначения:

  • А – Укладка НК через пазы в лагах.
  • В – Регулятор температуры.
  • С – Датчик (работает в качестве измерителя температуры).
  • D – Теплоизоляционное покрытие деревянного основания (может использоваться любой негорючий материал, включая сип панели).
  • Е – Армированная сетка.
  • F – Отделка пола, например, ламинат, плитка и т.д., технология не имеет значения.
  • G – фольгированное покрытие.
  • H — Нагревательный элемент (НК) теплого пола.

Укладка инфракрасной термопленки.

Завершая раздел по укладке имеет электрического пола смысл подробно расписать этот процесс для пленочного покрытия ввиду его популярности. Из материалов нам понадобятся:

  • Термопленка, при расчете ее площади учитывайте, что она не должна стоять под мебелью, поэтому необходимо оставить под нее место. Как показывает практика, площадь инфракрасного нагревательного элемента составляет 70-80% от общей.
  • Расходники: демпферная, монтажная лента и изоляционная лента.
  • Термостат, тепловой датчик и соединительные провода (как правило это все идет в комплекте).

Когда все готово, приступаем к монтажу, при условии, что горизонталь пола выровнена, алгоритм действий будет следующий:

  1. Подготавливаем плоскость. Пол очищаем от мусора (для этой цели удобно использовать промышленный пылесос).
  2. Стелим слой термоотражающей подложки, обратите внимание, что фольгированная поверхность должна быть обращена к потолку.
  3. Закрепляем застеленную подложку монтажным скотчем.
  4. Производим укладку ИК-пленки в согласно составленному плану, при этом необходимо следить, чтобы медные полосы были обращены к полу. Процесс требует аккуратности, нельзя допускать наслоение (перехлест) нагревательных элементов электрических полов. Важно, чтобы медные полосы смотрели на полВажно, чтобы медные полосы смотрели на пол
  5. Фиксируем уложенную ИК-пленку строительным скотчем.
  6. Устанавливаем заклепки для соединительных проводов, инструмент для этого идет в комплекте с лентой.
  7. Изолируем места подключения изолентой, после чего наклеиваем сверху еще одну ее полоску.
  8. Производим соединения и изолируем их изоляционной лентой. Надеваем изоляторы на места соединений, если их нет, используем изолентуНадеваем изоляторы на места соединений, если их нет, используем изоленту
  9. Производим подключение термостата и термодатчика согласно прилагаемой к руководству схемой.
  10. Подключаем термостат к бытовой электросети и проверяем работу теплого пола.
  11. На заключительном этапе производится укладка финишного покрытия.
Закрываем пленку финишным покрытием.Закрываем пленку финишным покрытием.

На этом процесс считается завершенным. Обратите внимание, что данный вариант электрического теплого пола делает возможным его ремонт (замену нагревательных элементов). Для этого достаточно снять покрытие.

Сферы применения электропола

В силу своей специфики теплый пол используется совместно с централизованным отоплением в домах и квартирах. Приведем несколько примеров его эффективного применения:

Обогрев кухни и комнат. Данный тип обогрева помещений способствует нормализации влажности и температуры. Равномерный нагрев поверхности пола не позволяет возникнуть конвекционным потокам, а электронный термостат автоматически поддерживает заданные параметры.

Теплообмен в комнате с центральным отоплением (А) и теплым полом (В)Теплообмен в комнате с центральным отоплением (А) и теплым полом (В)

Применение во влажных помещениях. Если правильно подключить систему (через УЗО или дифференциальный автомат), а также обеспечить надежное заземление электрического пола и установить гидроизоляцию, то можно принимать душ без поддона или резинового коврика.

Пример, как правильно уложить теплый полПример, как правильно уложить и подключить теплый пол, а также покрыть его керамогранитной плиткой

Балконы и лоджии. Даже на застекленном балконе или лоджии можно получить простуду в зимнее время, исправить ситуацию можно снабдив их электрическими полами. Это разумней, чем там сделать батарею отопления.

Преимущества и особенности теплого пола

Если сравнивать данную технологию с ее водяным аналогом, например, XL – PIPE, то первое, что бросается в глаза это уровень цен. Водяные системы стоят значительно дороже электрических аналогов. Это связано с тем, что необходимо устанавливать дорогостоящее оборудование, жидкостный терморегулятор управления системой, котел или бойлер и т.д., За все это придется заплатить немалые средства.

Стоит также упомянуть о настройке параметров терморегуляторов водяных систем, использовать для этого пульт не получится, потребуется помощь специалиста. Электрическая концепция дает возможность произвести настройку регулятора самостоятельно. Инструкция по эксплуатации термитом подробно описывает, как это делать.

Терморегулятор Grand MeyerТерморегулятор Grand Meyer, обладает массой функций, например, установкой времени нагрева

На пульте можно установить время прогрева, задать максимальную температуру, проверить исправность основных узлов и т.д.

Помимо стоимости у теплого пола есть и другие преимущества, а именно:

  • Низка инертность, время прогрева и выход на рабочую мощность значительно выше, чем у водяного аналога.
  • Равномерный нагрев помещения, в водяные системы греют неравномерно, в чем легко убедиться, если подключить к полу инфракрасные датчики или посмотреть на него с помощью тепловизора.
  • Простота монтажа, позволяющая произвести установку самостоятельно.
  • Обрыв соединения приведет к тому,

Особенности.

Есть мнение, что электрический пол вреден из-за высокого уровня ЭМИ. Это не совсем верно, хороший европейский производитель никогда не выпустит на рынок товар, не отвечающий принятым нормам. Собственно это и ест ответ на вопрос, какие фирмы производители лучше.

Система практически не подлежит ремонту, можно проверить исправность, произвести поиск обрыва, но устройство кабельного нагревателя таково, что его ремонт не предполагается. С другой стороны технология рассчитана на эксплуатацию системы в течение 15-20 лет. Это период, который предполагает, что будет производиться новый ремонт. Следовательно, если система еле греет или тепло распространяется местами, производится демонтаж до основания (снимается плитка, клеевое покрытие), после чего делается новый монтаж теплого пола.

Демонтаж теплого полаДемонтаж теплого пола

Следует заметить, что эта особенность характерна и для водяных систем.

Обратим внимание, что в некоторых вариантах для сухого электрического теплого пола есть возможность произвести демонтаж покрытия, следовательно, и ремонт (если быть точным, замену) нагревательного элемента.

Недостаток.

Собственно, единственный серьезный недостаток теплого пола – высокое энергопотребление. Эксплуатация водяной системы на порядок дешевле.

Как правильно уложить теплый электрический пол своими руками

Здравствуйте читатели моего блога! Речь сегодня пойдет о том Как правильно уложить теплый электрический пол своими руками. Казалось бы дело не хитрое, но когда сталкиваешься с этой проблемой, приходится задуматься, а как правильно сделать, а какую подготовку выполнить, какие материалы подобрать.Таким образом, я решила, что данная статья будет кому-либо полезной, и посвящаю свои усилия этой тематике. В ней я отвечу на ряд вопросов, которые возникнут непосредственно перед тем Как правильно уложить теплый электрический пол своими руками, а некоторые даже и после этого.Эта тема достаточно широка, ведь перед работой, необходима основательная подготовка, а как это сделать? И это отдельная тема. Обо всем этом очень подробно Вы сможете узнать в статье ниже.
Что такое теплый пол

Как уложить тёплый пол, а точнее как правильно уложить тёплый пол своими руками, чтобы он служил мне как можно дольше? Я изучил этот вопрос от А до Я.

В этой статье я подробно расскажу Вам о том, что такое тёплый пол кабельный электрическийи о том, как уложить кабельный тёплый пол своими руками.

Не для кого не секрет, что самым распространённым типом тёплого пола считается электрический.

Где он применяется? Везде.

Электрический тёплый пол легко монтировать и поэтому встретить его можно не только в квартирах, в частных домах, но и в гаражах! Не надо проводить никаких труб, ломать стены и напрасно нервировать соседей. Укладка тёплого пола кабельного электрического не сложное и совсем не шумное занятие. И Вы сейчас в этом убедитесь.

Что такое тёплый пол кабельный электрический

Так как тёплый пол называется электрическим, то абсолютно понятно, что нагревается он с помощью электричества.

А точнее электрического кабеля, который, нагреваясь сам, греет и пол. Есть два вида таких кабелей: это кабель резистивный и кабель саморегулирующийся. В чем их отличие?

Первый вид кабеля (резистивный) нагревается сам за счёт электричества, которое течёт по нему, и нагревает окружающее пространство, то есть пол. Кабель бывает одножильный и двужильный.

Одножильный – это когда по всему кабелю идёт только один проводок – жила. Она закрыта оплёткой и изолирована. Двужильный соответственно состоит из двух таких же изолированных жил.

ВАЖНО!При монтаже, одножильный кабель должен начинаться и заканчиваться в одном и том же месте. То есть должен быть замкнут. К двужильному кабелю это правило не относится.

ВАЖНО!У одножильного и двужильного резистивного кабеля есть два недостатка – они излучают электромагнитное поле (впрочем, двужильные слабее). На тёплый пол из резистивного кабеля нельзя ставить тяжелую мебель, кабель может перегреваться. То же самое может произойти, если нарушена технология укладки резистивного тёплого пола.

Второй вид кабеля (саморегулирующийся) устроен гораздо сложнее и избавлен от предыдущих недостатков. Соответственно стоимость такого кабеля намного выше.

Итак, с видами кабельного тёплого пола Вы разобрались. А теперь я расскажу, как Вам определить, сколько кабеля покупать?

Сколько покупать кабеля для электрического тёплого пола

В первую очередь надо измерить площадь пола, на которую Вы хотите уложить кабельный тёплый пол. Монтаж тёплого пола кабельного электрического (в отличие, например, от водного) осуществляйте только на те участки поверхности пола, где нет мебели (шкафов, диванов, кроватей), сантехники или больших бытовых приборов (плиты, стиральной машины, холодильника).

Под ними кабель может перегреваться. Да и зачем греть поверхность под мебелью и тратить на это электроэнергию, а значит и деньги? И гарантийный срок пола от этого только уменьшается.

Измерили площадь? Запомните эту цифру.

А лучше запишите (например, площадь пола в моей комнате – 9 м2). Теперь умножьте её на мощность системы обогрева, которая приходится на 1 м2 помещения.

Теперь Вы получили мощность системы, которая необходима Вам для обогрева всей площади выбранного помещения (умножаю свои 9 м2 на 150 Вт = 1350 Вт). С этой цифрой смело идите в магазин, где умный продавец поможет выбрать кабель нужных параметров. Тёплый пол в виде кабеля чаще всего продается уже готовыми кусками определённого размера.

Обязательно! Узнайте у продавца длину выбранного кабеля.

Здесь начинается самое интересное в укладке тёплого электрического пола своими руками. Это расчет так называемого «шага». Шаг — это расстояние между витками кабеля.

Он измеряется в сантиметрах. Считаем, сколько сантиметров надо оставлять между кабелями при его укладке. Для этого площадь, на которой Вы решили уложить тёплый пол, умножьте на 100 и результат разделите на длину кабеля (в моей комнате: 9 квадратных метра х 100 / длина кабеля = шаг).

Всё! Теперь Вы знаете, с чего начинается укладка тёплого пола кабельного электрического своими руками.

ВАЖНО!Правильно рассчитайте необходимую мощность будущего тёплого пола, чтобы избежать перегрева кабеля.

А теперь самое главное и ответственное мероприятие – укладка тёплого пола своими руками или его монтаж (это как пожелаете).

Укладка тёплого пола кабельного электрического своими руками

Что необходимо сделать в первую очередь при укладке любого электрического тёплого пола своими руками? Выбрать терморегулятор и место для его монтажа.

Терморегулятор — это прибор, с помощью которого управляется тёплый пол: держит заданную температуру, регулирует включение-выключение нагрева. Выбирайте терморегулятор, исходя из мощности Вашего тёплого пола.

После того, как Вы выбрали терморегулятор и место, куда Вы его будете устанавливать, приступайте непосредственно к монтажу терморегулятора и укладке тёплого пола, предварительно выровняв цементной стяжкой поверхность пола.

Приклейте по периметру комнаты демпферную ленту. Уложите теплоизоляцию не меньше 2 см толщиной. Она нужна для того, чтобы кабель нагревал только Ваш пол, а не чей-то потолок снизу или подвал.

Есть два основных способа укладки тёплого пола – параллельный и спиральный. Названия говорят сами за себя.

Удобнее укладывать кабельный тёплый пол вторым способом. Понадобится: монтажная лента, цементная стяжка, сам кабель.

Пол подготовлен. Он ровный и утеплённый.

Теперь уложите и закрепите на подготовленную поверхность пола монтажную ленту. И отметьте на ней шаг укладки кабеля. Помните, Вы высчитывали его раньше?

ВАЖНО!Кабель не должен пересекаться сам с собой!

Осталось установить датчик температуры. В подготовленный паз на полу и на стене (от кабеля тёплого пола до терморегулятора) помещаем кабель с датчиком температуры на конце.

Совет 1:Чтобы датчик температуры дольше Вам служил верой и правдой, защитите его пластиковой гофрированной трубой. Пластиковая гофрированная труба — это специальная полая трубка, в которую помещается провод датчика температуры и конец закрывается, например, изоляционной лентой, чтобы внутрь трубки не попадало ничего лишнего. Кабель с датчиком температуры в гофрированной трубке проведите по полу между витками кабеля.

Совет 2:После укладки электрического кабеля тёплого пола проверьте его работоспособность.

То есть берёте специальный тестер и измеряете сопротивление уложенного кабеля. Полученные данные не должны отличаться от указанных в техпаспорте более, чем на десять процентов. Если нет тестера, просто подключите кабель к электричеству и хотя бы проверьте, греет он или нет.

Всё в порядке? Вот Вы и подошли к финишной прямой. Осталось только залить всё цементной стяжкой.

Толщина цементной стяжки должна быть от 3 до 5 см. Оставьте стяжку сохнуть. После того, как она высохла (рекомендуется 28 дней), можно начинать подключение кабельного тёплого пола к электричеству.

Подсоедините датчик температуры, провода кабеля пола, и электропровода к обратной стороне терморегулятора.

Совет 3:Если Вы не уверены в том, что сможете самостоятельно подключить тёплый пол к терморегулятору, попросите сделать это профессионалов (например соседа – электрика).

На этом установка тёплого пола кабельного электрического закончена. Поверх цементной стяжки с установленным электрическим кабельным тёплым полом можете укладывать такие напольные покрытия, как плитка, ламинат, ковролин, пробковое напольное покрытиеи так далее.

Монтаж электрического теплого пола

Кабельные системы обогрева могут устанавливаться в любых помещениях, как в жилых, так и офисных или промышленных зданиях. Правильная укладка и монтаж электрического теплого пола обеспечит надежную и безопасную эксплуатацию его на протяжении многих лет. Монтаж электрического теплого пола начинается с работ подготовительного плана.

Подготовительные работы проводятся для одной единственной цели – расчета необходимого количества материалов и элементов. Основной задачей перед укладкой электрического теплого пола является расчет мощности нагревательного кабеля.

Подготовительные работы перед началом монтажа

Перед тем как приступить к работам, набросаем небольшой план действий:

На начальной стадии монтажа необходимо определиться с местом, где будет установлен терморегулятор. Терморегулятор устанавливается на стене, как обычный выключатель, в наиболее удобном месте на высоте не менее 30 см от пола.

В намеченном на стене месте сверлится отверстие для установки терморегулятора. Перпендикулярно полу, от места установки терморегулятора в стене проделывается штроба, для прокладки в пластиковых трубках или гофре силового провода и провода датчика температуры пола.

Прежде всего, поверхность очищается от пыли и мусора, она изначально должна быть ровной, без ям и перепадов. При необходимости поверхность выравнивают стяжкой, толщина стяжки должна быть не меньше 3 см, если слой будет тоньше – стяжка растрескается. Оптимальная толщина стяжки 3-7 см.

Перед заливкой стяжки, необходимо обработать пол грунтовкой, это улучшит контакт поверхности с цементно-песчаной стяжкой. После того как грунтовка подсохнет, нужно разметить места, где установка теплого пола не требуется (стационарная мебель), также учитываются отступы от стен к нагревательному кабелю (не менее 5 см).

Чтобы обогрев помещения был более экономичен, необходимо уменьшить тепловые потери. Для этого между бетонным основанием пола и нагревательным кабелем укладывают слой теплоизоляции. Теплоизоляционный слой даст возможность уменьшить потери тепла до 30 %.

ВЕРТИКАЛЬНО – по периметру всех стен у основания пола. Для этой цели подойдет теплоизоляция в виде специальной демпферной ленты или обычные полистирольные листы шириной 15-20 см и толщиной около 1 см. Уложенная таким образом изоляция снизит теплопотери через наружные стены помещения;

ГОРИЗОНТАЛЬНО – на бетонное основание пола, вплотную к вертикальной изоляции, укладывают листы из теплоизоляционного материала толщиной не менее 2 см.

Теплоизоляционный материала должен быть механически прочным и устойчив к термическим воздействиям. Можно использовать материал из таких составов как пенополистирол, пенопропилен, пробковый агломерат, волокнисто-минеральные плиты и т. п.

Если электрический теплый пол устанавливают в помещениях с повышенной влажностью, поверх теплоизоляции прокладывают гидроизоляционный слой. Это предотвратит проникновению влаги в основание пола. Особенно актуально в квартирах, чтобы в будущем не было проблем с соседями снизу.

Предварительная цементно-песчаная стяжка и закрепление монтажной ленты

Перед укладкой нагревательного кабеля на поверхность с теплоизоляцией заливается цементно-песчаная стяжка. Слой стяжки поможет предотвратить перегрев нагревательного кабеля, а также создаст прочное основание для укладки нагревательного кабеля.

Если по каким либо причинам организовать предварительную стяжку не удается можно укладывать кабель на разложенною поверх теплоизоляции металлическую сетку (с мелкой ячейкой 1-2.5 см). Сетка, в этом случае, вместе с уложенным поверх нее нагревательным кабелем заливается финишной стяжкой в один прием. За счет металлической сетки стяжка получается крепкой и монолитной.

После достаточного затвердевания цементно-песчаной стяжки пол укрывают специальной фольгированной теплоизоляцией (монтажной фольгой). Фольгой покрывается вся поверхность пола, на стыках ее укладывают с запасом, а края склеивают фольгированным скотчем, чтобы не заворачивались в процессе монтажа кабеля.

Такой тепловыравнивающий экран в виде фольги будет способствовать равномерному распределению тепла по всей поверхности теплого пола.

Для надежного фиксирования нагревательного кабеля используют монтажную ленту. Прокладывают монтажную ленту на поверхности пола через каждые 50 см и закрепляется с помощью обычных гвоздей или самарезов.

Для фиксации кабеля на монтажной ленте предусмотрены специальные скобы расположенные с равным шагом друг от друга на всем протяжении (как правило 25 мм). С помощью этих скоб легко соблюдать нужный шаг укладки кабеля.

Монтаж нагревательных секций

Сперва нужно вернуться к составленному ранее плану укладки нагревательного кабеля, внимательно изучить такие детали как порядок и шаг укладки.

Перед тем как разматывать кабель нужно проверить его сопротивление.

Величина измеренного сопротивления записывается в гарантийный талон. Она должна совпадать с той, которая указана на этикетке кабельной муфты. Допустимое несоответствие ± 10%.

Холодный конец двухжильного нагревательного кабеля просовывается в гофру и устанавливается в изначально подготовленную штробу. Соединительная муфта и начало кабеля закрепляют на полу к монтажной ленте и с этого места начинается укладка кабеля.

Причем соединительная муфта должна располагаться на полу таким образом, чтобы она была полностью залита бетонной стяжкой.

В процессе укладки нужно следить за тем, чтобы линии кабеля не соприкасались и не перекрещивались, а также строго соблюдать постоянный шаг укладки на протяжении всей площади обогрева. В местах, где требуется изгиб кабеля, радиус изгиба не должен быть меньше 5 см.

Концевая муфта двухжильного нагревательного кабеля фиксируется на монтажной ленте с таким же условием что и соединительная – должна полностью покрываться бетонной стяжкой. В случае если для монтажа кабельной системы обогрева используется одножильный нагревательный кабель, то составляя схему укладки нужно учитывать, что к терморегулятору будут подключаться оба конца кабеля.

Установка и закрепление датчика температуры и терморегулятора.

Когда кабель будет уложен полностью по всей поверхности, нужно установить датчика температуры. Монтируют его в гофрированной трубке и устанавливают вместе с питающим концом нагревательного кабеля в одной штробе. На конце трубки, где будет находится терморегулятор ставится заглушка, чтобы в нее не попал раствор.

Трубка с датчиком укладывается на полу, между линиями нагревательного кабеля не пересекая их.

Для того чтобы датчик температуры нормально функционировал его вместе с трубкой фиксируют по середине линий кабеля на монтажной ленте. Датчик температуры пола с трубкой должен располагаться вдоль кабеля не менее 50-100см в длину.

Терморегулятор устанавливается и подключается после того, как к соединительной коробке будет подведено три провода: провод датчика температуры пола, питающий провод нагревательного кабеля и сетевой провод с напряжением 220 В. Запрещается размещать терморегулятор в помещениях с повышенной влажностью. Это не безопасно!

На этом этапе монтаж электрического теплого пола окончен. Можно приступать к заливке кабельной системы обогрева цементно-песчаной стяжкой.

Устройство цементно-песчаной стяжки или наливного пола.

Перед тем как залить кабельную систему обогрева стяжкой, необходимо убедится в ее работоспособности. Для этого теплый пол кратковременно включают. Схему укладки теплого полас размещением соединительных и концевых муфт необходимо зарисовать, а лучше сфотографировать и вложить в гарантийный талон.

Стяжку под электрический теплый поллучше готовить из специально предназначенных для этого смесей. Заливать жидкую цементно-песчаную смесь по поверхности пола необходимо равномерно и аккуратно, не повредив при этом изоляцию кабеля.

Нужно следить за тем, чтобы в процессе заливки стяжки не возникало воздушных карманов, так как они ухудшают отдачу тепла нагревательным кабелем.

Толщина стяжки должна составлять примерно 3-5 см. Время полного высыхания стяжки указывается производителем смеси (примерно 28 дней).

После затвердения стяжки вдоль стен надо обрезать выступающие части изоляции (если они есть). Затем можно приступать к настилу напольного покрытия (керамической плитки и т.п).

Если на протяжении своего срока службы датчик температуры выйдет из строя его можно будет легко заменить, вытянув из гофры через коробку терморегулятора. Именно поэтому термодатчик необходимо монтировать в трубке.Электрический теплый пол

Теплые полы с электрическим и водным обогревом становятся все более популярными.

Последние чаще служат в качестве основной системы отопления частных домов, а электрополы широко применяют для дополнительного обогрева комнат. Этот фактор, а также ряд других причин, сделал электроподогрев более востребованным.

Предлагаем рассмотреть конструкцию, принцип действия, а также возможность самостоятельного обустройства электрических теплых полов.

Виды и устройство, а также особенности нагревательных элементов

В качестве нагревательного элемента электрического пола чаще используется одножильный провод или двухжильный кабель.

Первый вариант отличается невысокой стоимостью, но повышенный фон ЭМИ вносит ограничения на его применение в жилых помещениях. Греющий кабель имеет две жилы, одна из которых играет роль обычного проводника, а вторая – нагревательного элемента. Такое исполнение позволяет существенно снизить электромагнитное излучение, но увеличивает стоимость изделия.

Более подробную информацию об приведенных выше нагревательных элементах можно найти на страницах нашего сайта.

Монтаж можно существенно упростить, если использовать нагревательный мат. Эта конструкция представляет собой не что иное, как обычный термокабель, уложенный с определенной шириной шага на армирующую сетку.

Как правило, ширина матов составляет около 0,45-0,5 м, а длина может варьироваться в пределах от 0,5 до 12,0 м (соответственно, максимальная площадь нагрева для одного сегмента ограничена). Стандарта на размеры матов нет, поэтому они могут незначительно отличаться у разных производителей. Электромат, как и термокабель представляет собой цельную конструкцию, метраж которой недопустимо изменять произвольно.

Стержневые конструкциисчитаются подвидом электрических матов. В качестве нагревательных элементов в них используются специальные карбоновые стержни с добавкой меди и серебра. Нагревательные элементы подключаются параллельно с определенным шагом.

Основное достоинство такой конструкции – саморегуляция. То есть, если на каком либо стержне повысилась температура вследствие плохой теплоотдачи (например, поставили мебель), то выделение тепла снижается. Благодаря такому свойству можно укладывать мат на всю площадь комнаты.

Инфракрасная пленка. Этот нагревательный элемент в широком доступе относительно недавно, буквально в начале века.

Используемый в названии термин «инфракрасная» – маркетинговый ход, направленный на выделение данной продукции из ряда других нагревательных элементов.

Как известно из школьного курса физики, инфракрасные излучатели также называются тепловыми, следовательно, к этой категории можно отнести любой нагревательный прибор. Конструкция пленочного инфракрасного нагревательного элемента теплого пола отображена на рисунке ниже.

Типовые технологии укладки электрического теплого пола

Прежде, чем привести несколько схем укладки, необходимо объяснить, что влияет на конструктивное исполнение. К таким факторам относятся:

Следует принять во внимание, что минимальную толщину теплового покрытия подбирают исходя из критериев прочности. При этом технология монтажа не допускает необоснованно увеличивать толщину стяжки, поскольку это отражается на инертности (времени) нагрева (пол долго нагревается). Соответственно, датчик такой системы может не успевать реагировать на перепад суточной температуры.

С другой стороны, 60-100 мм покрытие в такой ситуации может аккумулировать тепло. При таком варианте можно делать запас тепла, включая теплые полы ночью, когда действует льготный тариф.

Инструкция по укладке электрического пола на старом основании

Если производить крепеж на бетон, то потеря тепла в процентном соотношении составит порядка 30-35%.

При условии, что ось термокабеля будет находиться от основания на расстоянии 10,0 мм, а шаг составит 70,0-75,0 мм. В этом случае следует остановить выбор на кабеле с номиналом 10,0 ватт на метр. Крепление кабеля к основанию производится на монтажную ленту (предварительно нужно постелить на основание утеплитель).

Сверху наносится ровным слоем покрытие из плиточного клея. Когда он высохнет, можно укладывать плитку без стяжки или другое покрытие с соблюдением технологии его монтажа, например, предварительно стелется положка под ламинат, перед его установкой.

Укладка в штробы

Если условия не позволяют поднять пол до необходимого уровня, допускается замуровать термокабель в штробы. Следует учесть, что такая технология недопустима для ракушняка, пенобетона или другого материала, у которого малая теплопроводность.

Данный способ не приемлем для утепления несущих перекрытий, поскольку нарушает их прочность. Как правило, его применяют для прогрева открытых площадок.

Технические характеристики термокабеля в таких случаях подбираются исходя из глубины штроб. Если они не более 10,0 мм, то можно использовать маломощный нагревательный элемент для теплого пола. Когда глубина превышает 20, 0 мм, мощность потребления может быть повышена до 17,0-18,0 ватт на метр.

Правильная укладка промежуточной стяжки

Данный способ позволяет существенно сократить потерю тепла. Ниже приведена таблица теплопотерь.

Исходя из приведенной выше таблицы, можно констатировать, что максимальная толщина стяжки может не превышать 20,0 мм. Если основание находится над необогреваемым участком (например, балкон, лоджия и т.д.) теплоизолирующий слой желательно увеличить до 40,0-50,0 мм.

Самое лучше решение – армировать промежуточную стяжку полипропиленовой фиброй. Дальнейший порядок действий такой же, как и для пункта 1 (монтаж на старое основание).

Применение теплоизоляции

Нагревательные элементы электрического пола крепятся на утепленную поверхность (ГВЛ, полистирольные или ПВХ плиты и т.д.).

Желательно, чтобы изолятор был с фольгированной поверхностью. Он должен располагаться в приграничной зоне, между цементным основанием и наливной стяжкой.

Следует заметить, что такой вариант укладки не отличается долговечностью и надежностью, но, тем не менее, его популярность довольно велика, поскольку отличается простотой монтажа.

Применение монтажной сетки

Наиболее правильно укладывать проводной нагревательный элемент теплого пола именно таким способом. В этом случае крепить кабель к сетке нужно пластиковыми хомутами, так как показано ниже.

После того, как выполнен term монтаж, собранная конструкция несколько приподнимается над основанием (нужно поставить ее на какую-нибудь опору соответствующего размера), после чего производится заливка. По итогу у нас получается тонкий слой армированного бетона, внутри которого находится обогревательная проводка.

Данный способ termo установки позволяет создать экономичный и надежный теплый пол с минимальной инертностью температуры нагрева.

Технология сухой стяжки

Этот вариант не менее надежен описанного выше. Он называется сухим, поскольку в процессе изготовления его не нужно заливать бетонно-песчаным раствором. Ниже приведем краткую пошаговую инструкцию для монтажа и укладки своими руками электрического пола в доме или квартире:

Завершая тему укладки электропола, следует опровергнуть ложное утверждение о невозможности его применения в деревянном доме (или из бруса). Ниже приведен пример схемы для такой установки.

Укладка инфракрасной термопленки.

Завершая раздел по укладке имеет электрического пола смысл подробно расписать этот процесс для пленочного покрытия ввиду его популярности. Из материалов нам понадобятся:

Когда все готово, приступаем к монтажу, при условии, что горизонталь пола выровнена, алгоритм действий будет следующий:

На этом процесс считается завершенным. Обратите внимание, что данный вариант электрического теплого пола делает возможным его ремонт (замену нагревательных элементов). Для этого достаточно снять покрытие.

Сферы применения электропола

В силу своей специфики теплый пол используется совместно с централизованным отоплением в домах и квартирах. Приведем несколько примеров его эффективного применения:

Обогрев кухни и комнат. Данный тип обогрева помещений способствует нормализации влажности и температуры. Равномерный нагрев поверхности пола не позволяет возникнуть конвекционным потокам, а электронный термостат автоматически поддерживает заданные параметры.

Применение во влажных помещениях. Если правильно подключить систему (через УЗО или дифференциальный автомат), а также обеспечить надежное заземление электрического пола и установить гидроизоляцию, то можно принимать душ без поддона или резинового коврика.

Балконы и лоджии. Даже на застекленном балконе или лоджии можно получить простуду в зимнее время, исправить ситуацию можно снабдив их электрическими полами. Это разумней, чем там сделать батарею отопления.

Преимущества и особенности теплого пола

Если сравнивать данную технологию с ее водяным аналогом, например, XL – PIPE, то первое, что бросается в глаза это уровень цен.

Водяные системы стоят значительно дороже электрических аналогов. Это связано с тем, что необходимо устанавливать дорогостоящее оборудование, жидкостный терморегулятор управления системой, котел или бойлер и т. д., За все это придется заплатить немалые средства.

Стоит также упомянуть о настройке параметров терморегуляторов водяных систем, использовать для этого пульт не получится, потребуется помощь специалиста. Электрическая концепция дает возможность произвести настройку регулятора самостоятельно. Инструкция по эксплуатации термитом подробно описывает, как это делать.

На пульте можно установить время прогрева, задать максимальную температуру, проверить исправность основных узлов и т.д.

Особенности.

Есть мнение, что электрический пол вреден из-за высокого уровня ЭМИ. Это не совсем верно, хороший европейский производитель никогда не выпустит на рынок товар, не отвечающий принятым нормам. Собственно это и ест ответ на вопрос, какие фирмы производители лучше.

Система практически не подлежит ремонту, можно проверить исправность, произвести поиск обрыва, но устройство кабельного нагревателя таково, что его ремонт не предполагается.

С другой стороны технология рассчитана на эксплуатацию системы в течение 15-20 лет. Это период, который предполагает, что будет производиться новый ремонт. Следовательно, если система еле греет или тепло распространяется местами, производится демонтаж до основания (снимается плитка, клеевое покрытие), после чего делается новый монтаж теплого пола.

Следует заметить, что эта особенность характерна и для водяных систем.

Обратим внимание, что в некоторых вариантах для сухого электрического теплого пола есть возможность произвести демонтаж покрытия, следовательно, и ремонт (если быть точным, замену) нагревательного элемента.

Собственно, единственный серьезный недостаток теплого пола – высокое энергопотребление. Эксплуатация водяной системы на порядок дешевле.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости уложить теплый электрический пол своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Видео

Источники:

https://woks.ua/warm-floor.html

http://babyremont.ru/o-remonte-poverhnostej/o-remonte-polov/chto-takoe-tyoplyj-pol-kabelnyj-elektricheskij-montazh-kabelnogo-tyoplogo-pola-svoimi-rukami.html

http://electricvdome.ru/tepliy-pol/montaj-elektricheskogo-teplogo-pola.html

https://www.asutpp.ru/elektricheskij-teplyj-pol.html

Устройство и установка электрического теплого пола: технология укладки + схемы

Устройство и установка электрического теплого пола — кабельного, на основании и инфракрасного

Теплый пол, который еще сравнительно недавно был чем-то недостижимым, являясь эксклюзивным элементом обустройства жилья, сейчас стал достаточно обыденной вещью, доступной по цене, дружественной в эксплуатации, легкой в монтаже. Усовершенствованные технологии производства электрических теплых полов позволяют получить не только эффективную энергосберегающую систему обогрева помещений, но и оборудовать ее без особых проблем.

Сравнительная характеристика электрических теплых полов

Электрический теплый пол для обогрева жилья рекомендуется подбирать таким образом, исходя из особенностей конкретной квартиры или индивидуального дома, чтобы выбранная система генерировала необходимое количество тепла, была экономичной по расходу электроэнергии и не представляла особой сложности при установке.

Простота укладки особенно важна, если вы решили обустраивать электрический теплый пол своими руками.

Система обогрева "теплый пол" может применяться в любом помещении

Система обогрева «теплый пол» может применяться в любом помещении и под любое напольное покрытие, кроме того, ее можно использовать для наружных работ

Типы теплых полов, представленные в данный момент на рынке строительных материалов, обладают различной конфигурацией и широким диапазоном показателей мощности, что упрощает момент выбора и позволяет приобрести систему обогрева, наиболее полно соответствующую потребностям вашего жилья. Разновидности электрических теплых полов:

  • кабельный
  • кабельный на основании
  • пленочный инфракрасный

Предлагаем рассмотреть каждый вид поподробнее.

Самый простой кабельный вариант

Основным функциональным элементом устройства кабельного теплого пола является нагревательный элемент в виде провода, который трансформирует электроэнергию в тепло.

Устройство нагревательного кабеля

Нагревательный кабель теплого пола состоит из двух токопроводящих жил, стекловолокнистого армирования, полиэфирной пленки, проводника из меди, экрана из алюминия и защитного слоя из ПВХ

Из всех видов электрических полов, кабельная система обогрева — самая сложная и трудоемкая для установки, так как требует тщательной укладки кабеля с заданным шагом и обязательного финишного этапа — заливки стяжки. Дополнительный слой стяжки толщиной порядка 5 см приводит к ощутимой потере высоты помещения, что выступает принципиальным моментом при закладке данного вида обогрева в квартирах высотных домов. Еще один существенный недостаток кабельного теплого пола — это невозможность его укладки под мебелью и сантехническими приборами. Однако, данный вид электрического пола обладает неоспоримыми преимуществами — нагревательный кабель можно применять для установки в помещениях со сложным периметром, а также для обогрева наружных элементов частного дома — крыши, отливов, стоков.

Кабельный пол на основании

Кабельный теплый пол на основании обладает небольшой толщиной и представляет собой сетчатый мат, на котором закреплен нагревательный кабель с сечением порядка 2.8 мм. По сравнению с кабельным, данный вид теплого пола более прост в монтаже, так как нагревающий провод уложен и зафиксирован на основании, поэтому процесс укладки заключается в раскладке и фиксации матов.

Кабельный пол на основании

Удобным вариантом для установки является теплый пол в виде нагревательных матов, состоящих из сетчатого основания и закрепленного кабеля

Кабельный пол на сетке — это наиболее подходящий вариант для установки под плитку, так как толщины слоя клеевого раствора вполне достаточно, чтобы маты теплого пола оказались в его толще. В случае, если данный вид электрического пола устанавливается под ламинат, ковролин или линолеум, то заливка стяжки потребуется, но толщина ее будет невелика — около 3 см. Следует учесть, что кабельный теплый пол на основании не рекомендуется укладывать в тех зонах помещения, где предполагается размещение мебели или сантехнического оборудования.

Нередко при ремонте бывают нестандартные ситуации. Например, укладка новой плитки поверх старого кафеля, но и это ещё не всё, в этом случае предусмотрена система тёплого пола. Более подробно об особенностях монтажа читайте тут: https://aqua-rmnt.com/voprosy/ustanovka-tyoplogo-pola-na-kafel-mozhno-li.html.

Инфракрасная пленка

Инфракрасный теплый пол производится в виде двухслойной пленки с углеродными нагревательными элементами и обладает толщиной около 0.5 мм, что позволяет сохранить высоту помещения в неизменном виде, в отличие от других теплых полов.

Инфракрасный пол

Инфракрасный пол состоит из двух слоев электротехнического полиэстра, между которыми размещены угольные нагревательные элементы и токопроводящая медная фольга

Мало того, инфракрасный пол является самым энергосберегающим среди прочих систем обогрева  — при его эксплуатации экономится порядка 60% электроэнергии. Укладка электрического теплого пола с инфракрасными нагревательными элементами наиболее проста из всех возможных — полосы пленки расстилаются на основании пола без учета расстановки мебели, а напольное покрытие устанавливается сразу же, без трудоемкого процесса заливки стяжки.

Важно знать: Пленочные инфракрасные теплые полы можно устанавливать на любую поверхность — горизонтальную, вертикальную, наклонную за счет, так называемого, «сухого монтажа».

Как сделать электрический теплый пол самостоятельно с наименьшими финансовыми вложениями и трудовыми затратами, получив при этом качественную систему обогрева? Ответ прост — нужно выбрать оптимальный вариант теплого пола, который  по техническим характеристикам будет соответствовать потребностям вашего дома, а его монтаж не составит особого труда в случае установки собственными силами.

Пошаговый инструктаж для монтажа

Теплый пол под плитку

Электрический теплый пол в виде нагревательных матов оптимально подходит для укладки под плитку

Подготовка основания пола

Поскольку установка электрических теплых полов относится к разряду «чистовых» строительных работ, данный процесс производится после того, как оштукатурены стены и потолки, залиты стяжки — то есть окончены «черновые» этапы строительства. Характерно то, что по окончанию этих этапов, основание пола, как правило, покрыто слоем пыли и грязи, на нем присутствуют фрагменты застывшего штукатурного и цементного раствора. Чтобы очистить поверхность основания под установку теплого электрического пола, необходимо снять отвердевшие куски раствора шпателем или использовать специальный растворитель, затем, увлажнить пол водой и смести остатки строительных смесей, мусора, пыли при помощи щетки.

Важно знать: Чтобы теплый пол исправно функционировал, без перегрева и коротких замыканий, базовая поверхность — бетонное основание, должно быть ровным, без значительных перепадов по уровню.

Укладка напольной теплоизоляции

Теплоизоляция для теплого пола

Укладка теплоизоляции по теплый пол необходима для сокращения теплопотерь и создания направленных потоков тепла

Обратите внимание на такую особенность системы теплого пола, что ее функционирование сопровождается распространением тепла во всех направлениях, следовательно, будет нагреваться не только поверхность пола обогреваемого помещения, но и бетонное основание, с которым соприкасаются нагревательные элементы.

Для того, чтобы минимизировать потери тепла и воспрепятствовать обогреву плит перекрытия, под теплый пол монтируется теплоизоляционный материал. Теплоизоляция экранирует тепловые потоки, отражает их и направляет внутрь обогреваемой зоны. Исходя из того, какое помещение — обогреваемое или не обогреваемое, находится ниже уровнем относительно помещения, в котором устанавливается теплый пол, подбирается тип и толщина теплоизоляции.

Теплоизоляция под кабельный теплый пол

Важная стадия обустройства напольной системы обогрева — монтаж теплоизоляции, на которую укладываются нагревательные элементы теплого пола

При обустройстве электрического теплого пола в квартире многоэтажного дома, где ниже этажом расположены отапливаемые помещения, применяется фольгированный рулонный теплоизоляционный материал небольшой толщины порядка 3-4 мм. Полосы изоляции раскладываются, тщательно состыковываются и фиксируются при помощи стэплера к базовому основанию, чтобы предотвратить сдвиг материала относительно поверхности пола. Дополнительно можно проклеить стыки полос теплоизоляции монтажным скотчем.

Теплоизоляция бетонного основания

Обустройство теплого пола в помещениях, соседствующих с неотапливаемыми зонами, требует установки теплоизоляции толщиной около 10 см

В случае, когда теплый пол закладывается в частном доме, где отапливаемое помещение может находится над неотапливаемым, в качестве теплоизоляции применяется пенопласт или другой плитный изолирующий материал толщиной 5-10 см в комбинации с теплоотражающим слоем из фольги.

Подключение терморегулятора и датчика температуры

Перед тем, как начинать монтаж нагревательных элементов теплого пола, необходимо установить терморегулятор и подключить к нему датчик температуры. Терморегулятор, при помощи которого варьируется температурный режим работы теплого пола, монтируется на стене в удобном месте, на высоте не менее 30 см от поверхности пола. Прибор, измеряющий текущую температуру нагрева, — температурный датчик, закладывается в толщу теплого пола на расстоянии 50-70 см от стены, на которой размещен терморегулятор.

Терморегулятор для теплого пола

Управление нагревом теплого пола осуществляется при помощи терморегулятора, к которому подключаются нагревательные элементы и датчик температуры

Схема подключения электрического теплого пола предполагает подводку к терморегулятору кабеля, идущего от нагревательных элементов теплого пола, гофрированной трубки с температурным датчиком внутри и провода от центральной электросети. При включении теплого пола в режим нагрева, на лицевой панели терморегулятора должен загореться индикатор, при этом нагревательные элементы теплого пола начнут генерировать тепло.

Укладка нагревательных элементов теплого пола

Укладка кабельного теплого пола

Укладка нагревательного кабеля выполняется с фиксированным шагом, чтобы плоскость пола равномерно прогревалась

Технология укладки электрического теплого пола предусматривает раскладку нагревательных элементов с отступами от стен порядка 5 см, от нагревательных приборов — около 10 см. Исходя из того, какой вариант теплого пола выбран — кабельный, кабельный на основании или инфракрасный, укладка электрического теплого пола выполняется по всей площади комнаты или только в той ее части, где не предполагается расстановка мебели, сантехнических приборов или других предметов интерьера. Необходимо помнить, что кабельный теплый пол не закладывается под мебель и сантехнику. Более тонкий по толщине — пленочный инфракрасный пол, можно монтировать в любой зоне, вне зависимости от размещения напольных элементов обустройства помещения.

Пленочный теплый пол

Пленочный инфракрасный теплый пол характеризуется самой простой схемой укладки и монтируется под любое напольное покрытие

В процессе монтажа инфракрасного или кабельного теплого пола на сетке, крепление полос с нагревательными элементами к основанию пола выполняется при помощи двухстороннего скотча, между собой маты соединяются с использованием монтажного скотча. При укладке кабельного теплого пола, к базовой поверхности крепятся отрезки монтажной ленты с шагом от 0.5 до 1 метра с применением дюбелей или саморезов, после чего нагревательный кабель выкладывается с заданным шагом и закрепляется на ленте.

Теплый пол под паркет

Электрический теплый пол можно устанавливать даже под такое «капризное» напольное покрытие, как паркет

Раскладка нагревательного кабеля выполняется в виде «змейки», где шаг между витками устанавливается не менее 8 см, но чтобы точно определиться с данным расстоянием, можно рассчитать его таким образом: 100 умножить на площадь помещения и разделить на длину кабеля теплого пола.

Важно знать: При монтаже нагревательного провода кабельного теплого пола, необходимо следить, чтобы кабель не натягивался, его перегибы были плавными, без изломов и внутреннего напряжения.

Стяжка на теплый пол

На завершающей стадии обустройства кабельного теплого пола, в обязательном порядке заливается слой цементной стяжки около 5 см

Окончательный этап укладки кабельного теплого пола — заливка стяжки, которая должна отстояться на протяжении 30 дней, после чего монтируется напольное покрытие.

Устройство электрического теплого пола на базе инфракрасных нагревательных элементов удобно тем, что не требует формирования стяжки — финишное напольное покрытие устанавливается непосредственно на теплый пол.

Одна из разновидностей инфракрасного тёплого пола — карбоновые полы. Об их плюсах и минусах, а также об особенностях монтажа читайте в нашей статье: https://aqua-rmnt.com/otoplenie/teplyj-pol/karbonovyj-teplyj-pol.html.

Видео — установка кабельного электрического пола

Видео — установка пола «кабель на основании»

Видео — установка инфракрасного пола

Оцените статью: Поделитесь с друзьями!

Виды электрического теплого пола, особенности конструкции и подключения, порядок монтажа, видеоинструкция

Теплый полТеплый полТёплый пол — это один из видов электрических отопительных систем, в которую входят нагревательный кабель, преобразующий электрическую энергию в энергию тепловую, и термостат, служащий для поддержания заданного температурного режима и предотвращения перегрева кабеля. Рассмотрим подробнее особенности эксплуатации и порядок монтажа электрического теплого пола.

В настоящее время известны следующие разновидности тёплого пола:

  • Теплый полТеплый полНепосредственно сам нагревательный кабель, который самостоятельно укладывается на армирующую сетку.
  • Нагревательный мат— полипропиленовая сетка, с закреплённым на ней с определённым шагом маломощным кабелем.
  • Инфракрасная нагревательная плёнка— специальная термопаста, находящаяся между двумя слоями плёнки, по краям которых проходит электрический ток.

Принцип работы тёплого пола выгодно отличается от принципов работы других систем отопления. По законам физики нагретый воздух, который, по сравнению с холодным воздухом, имеет меньший удельный вес, поднимается к потолку, а холодный опускается к полу. Таким образом, при использовании любой другой системы отопления температура воздуха в помещении от потолка к полу уменьшается.

В условиях, когда ногам не очень тепло, а на уровне головы создаётся ощущение, что нечем дышать, человек чувствует себя не совсем комфортно. Идеальные условия в помещении способен создать именно электрический тёплый пол, при работе которого распределение температур происходит с точностью наоборот. Именно поэтому электрические тёплые полы нашли широкое применение при отоплении квартир и частных домов.

Преимущества мобильного тёплого пола рассмотрены в данном материале: https://teplo.guru/teplyy-pol/mobilnyiy.html

Расчет мощности теплого пола

Для этого необходимо принять во внимание следующее:

  • Нагревательные матыНагревательные матыНужно рассчитать площадь помещения, нуждающегося в обогреве. Сначала рассчитать площадь поверхности пола, не занимаемой мебелью и крупной бытовой техникой (к примеру, холодильником, кухонной плитой, стиральной машиной). Для этого из общей площади помещения необходимо вычесть площадь, занимаемую всеми объектами. Таким образом, рекомендуется перед началом укладки тёплого пола решить вопрос точной расстановки мебели в помещении. Также нужно учитывать, что для эффективного прогревания помещения обогреваемая поверхность должна составлять как минимум 70% от общей площади.
  • Необходимая удельная мощность зависит от того, будет ли выбранный вид отопления использоваться, как единственный и основной, или найдёт применение в качестве дополнительного источника обогрева.
  • Важно учесть то, какое именно помещение будет отапливаться с помощью тёплого пола (кухня, ванная, лоджия и т. д.)
  • Большое значение при выборе мощности тёплого пола имеет этаж отапливаемого помещения. К примеру, в случае, если это первый этаж, расположенный сразу на фундаменте, или под ним находится холодный подвал — необходима большая удельная мощность системы отопления. Если же это верхний этаж частного или многоэтажного дома, внизу которого расположены уже обогреваемые помещения, то потребуется меньшая удельная мощность.

Об особенностях выбора тёплого пола под плитку подробно расскажет данная статья: https://teplo.guru/teplyy-pol/elektro/elektricheskii-teplyi-pol-pod-plitku.html

В зависимости от всего вышеперечисленного, числовые значения удельной мощности, необходимой для отопления помещения, варьируются от 110 до 180 Вт/м2. Например, рассчитаем необходимую общую удельную мощность тёплого пола, необходимого на обогрев кухни площадью 10 м², расположенной над подвалом частного дома:

На обогрев 1 м² такой кухни понадобится 150 Вт. Высчитаем площадь обогреваемой поверхности. Для этого от общей площади кухни отнимем площадь, занимаемую мебелью и техникой. Будем считать, что холодильник и плита занимают одинаковую площадь, в сумме равной 0,6мx0,6мx2=0,72 м². Мебель занимает 3мx0,6м=1,8 м². Тогда площадь, нуждающейся в обогреве поверхности равна 10м2−0,72м2−1,8м2≈7,5 м². Общая мощность, которая потребуется для отопления данной кухни составит 7,5м2×150Вт=1,125кВт.

Монтаж электрического тёплого пола

  1. Перед началом работ помещение необходимо полностью освободить от мебели. Снять имеющееся напольное покрытие, при необходимости выровнять пол, сделав либо классическую цементную стяжку, либо применив самовыравнивающиеся смеси.
  2. Выделить место на стене для установки терморегулятора и обеспечить возможность его подключения к электрической сети, проделав штробу до пола. Монтаж регулятора производится обычно на высоте 0,7−1,5 м от уровня пола.
  3. Теплый полТеплый полПроизвести теплоизоляцию пола. Лучше всего на роль теплоизолятора подойдёт лёгкий и тонкий материал пенофол с высоким коэффициентом теплопроводности. Верхний слой пенофола — фольга, нижний — самоклеящийся пенополиэтилен. Стыки рулонов теплоизолирующего материала необходимо соединить монтажным скотчем. Перпендикулярно штробе в стене вырезать в уплотнителе канавку под гофрированную трубку.
  4. На теплоизоляцию уложить армирующую сетку для увеличения прочности заливаемому позднее цементному раствору и во избежание соприкосновения кабеля с теплоизоляцией, которое может вызвать перегрев кабеля.
  5. Далее, с помощью монтажной ленты либо стяжек с шагом 15−20 см закрепить на армирующую ленту нагревательный кабель.
  6. Датчик температуры, обеспечивающий нормальную работу тёплого пола, вместе с его проводом и проводом питания кабеля, поместить в специальную гофрированную трубку, которую также впоследствии необходимо будет залить цементной стяжкой. Гофротрубку изогнуть под прямым плавным углом и уложить одну половину в штробу, а вторую — в канавку, вырезанную в утеплителе, и замотать её изолентой. Место соединения кабеля и провода питания расположить на расстоянии 10−15 см. от штробы.
  7. Перед тем как залить стяжку, нужно тщательно проверить правильность произведённого монтажа, и замерив его сопротивление с помощью мультиметра, убедиться в исправности электрического тёплого пола.
  8. На случай необходимости ремонта тёплого пола, на план помещения нанести расположение уложенного кабеля, соединительной и концевой муфт, отметив также место установки датчика и зафиксировав значения шага кладки кабеля и расстояний от стен.
  9. Сделать стяжку или наливной пол высотой 3−5 см. Во избежание разрушения стяжки не следует включать тёплый пол до полного её высыхания, которое длится примерно 30−35 дней.
  10. Произвести установку и подключение терморегулятора.
  11. После полного высыхания стяжки, подключить отопительную систему к электросети.

Схема подключения регулятора теплого полаСхема подключения регулятора теплого полаПри укладке нагревательных матов или инфракрасной нагревательной плёнки, пункты 4 и 5 соответственно заменяются на один общий — монтаж матов или плёнки.

Схема подключения электрического тёплого пола представлена на рисунке слева.

Узнать, какие параметры влияют на мощность тёплого водяного пола, можно здесь: https://teplo.guru/teplyy-pol/vodyanoy/raschyot-moschnosti-tyoplogo-vodyanogo-pola.html

Самостоятельная укладка электрических тёплых полов — довольная сложный процесс, ведь малейшая ошибка, допущенная при монтаже, может привести к очень неприятным последствиям. Поэтому правильней всего в этом деле довериться профессионалам.

Видеоинструкция по монтажу теплого пола

Оцените статью: Поделитесь с друзьями!

Электрический теплый пол | Подключение устройств

Great selection, competitive prices. Добро пожаловать в Appliances Connection! Войти (Номер ссылки: 1CUDFAE-B3B)
  • купонов |
  • Финансирование |
  • Выставочный зал |
  • Распродажи |
  • Rebate Center |
  • Блог |
  • Служба поддержки
Логотип подключения устройств 800-299-9470 Мой счет Привет.Войти
Ваша учетная запись ▾ 0 Корзина ▾
  • Войти
  • Нет учетной записи? Зарегистрироваться сейчас!
  • Ваши заказы
  • Ваши билеты
  • Ваш список желаний
  • Уведомления
  • Моя учетная запись
  • Отслеживание вашего заказа
  • Прачечная Прачечная
  • холодильный холодильный
  • Готовка Готовка
  • Посудомоечные Посудомоечные
  • Кондиционирование воздуха Кондиционирование воздуха
  • на открытом воздухе на открытом воздухе
  • Мебель Мебель
  • коммерческий коммерческий
  • водопровод водопровод
.

Рекламная установка высокого качества с электрическим подогревом пола

Рекламная высококачественная установка Электрический подогрев пола

Электрический подогрев пола Система обогрева пола относится к низкотемпературному лучистому отоплению, тепло поднимается медленно от земли, и это согреет ваши ноги и освежит голову, чтобы вы чувствовали себя комфортно. В то же время, это позволяет избежать проблемы, связанной с уносом пыли в воздух при традиционном нагревании, это лучший выбор для людей с респираторными заболеваниями или людей с легкой аллергией.

KEYANG лучший интеллектуальный тип наземной системы электрического обогрева — это своего рода высокоэффективная система скрытого низкотемпературного лучистого напольного отопления. Благодаря экологической защите окружающей среды, энергосбережению, низким затратам на обслуживание и установку, серия TXLP может предоставить вам комфортная и доступная роскошь жизни. Нагревательный кабель серии

TXLP может использоваться не только для обогрева полов, обогрева питомников для детенышей; также может использоваться для крыш и водосточных желобов, подъездных дорог, мостов, шоссе, стоянок и других объектов для таяния снега и т. Д.

Установка электрического напольного отопления Категория продукта

Установка электрического напольного отопления Подробное описание

Promotional High Quality Installation Electric Floor Heating Promotional High Quality Installation Electric Floor Heating

Установка электрического напольного отопления Конструкция продукта

9002 7 Наружная куртка из ПВХ
Название Назначение Материал
Одинарная шина Проволока Повышенная прочность, антикоррозийность и теплопроводность Проволока из медно-никелевого сплава
Заземляющий провод Безопасное заземление Луженый медный заземляющий провод Технология безопасного заземления
Изоляция проводника Защита проводника Изоляция из сшитого полиэтилена
Экран Устранение магнитного поля Экранированный провод из алюминиевой фольги
Выходной разъем Защитите весь провод Коррозионная и огнестойкость

Установка Электрические теплые полы Технические параметры

Линейная мощность 18.5 Вт / м (5,64 Вт / фут)
Коэффициент минимального изгиба при 10 ℃ 5D
Макс.температура воздействия 70 ℃
Холодный конец 2 метра (6,56 фута)
Макс. Рабочая температура рубашки 65 ℃ (149 ℉)
Допустимый допуск резистора -5 + 10%
Номинальное напряжение AC / DC 110/220 В

Установка электрического теплого пола Принадлежность для применения

Установка электрического теплого пола Производственный процесс

Установка электрического теплого пола Выставка компании

Сертификат на установку электрического теплого пола

Вопрос: Вы — торговая компания или производитель?

A: Мы на заводе

Q: Сколько времени занимает ваша доставка?

A: Обычно это 3-5 дней, если товар есть на складе.Или 7-15 дней, если товара нет на складе, это в зависимости от количества.

Q: Предоставляете ли вы образцы? Это бесплатно или дополнительно?

A: Да, мы можем предложить бесплатный образец, но вы должны сами оплатить фрахт.

Q: Каковы ваши условия оплаты?

А: T / T, L / C, D / P, D / A.

Для FOB, 100% T / T заранее перед отправкой, для CFR или CIF, мы можем сделать 50% T / T заранее, 50% T / T против копии B / L.

Q: Что такое MOQ (минимальное количество заказа)

A: В зависимости от различных типов часто 500 метров-1000 метров

Если у вас есть другой вопрос, пожалуйста, свяжитесь со мной.

,

Теплый пол с подогревом | Водяное лучистое отопление на PexUniverse.com

О теплых полах

Идея теплых полов восходит к римским временам и сегодня является наиболее эффективным и удобным средством обогрева жилых домов, гаражей, мастерских, проездов и других коммерческих и промышленных объектов. Есть два типа систем теплого пола — водяные и электрические. Источники лучистого отопления, перечисленные в этой категории, предназначены для систем водяного отопления или водяного отопления, использующих трубы из полиэтиленгликоля в качестве средства для подачи горячей воды в зону, где требуется тепло.Системы водяного отопления

обладают многочисленными преимуществами по сравнению со всеми другими существующими системами, в том числе с принудительной подачей воздуха. Они тише, требуют минимального обслуживания или вообще не требуют обслуживания и создают непревзойденный уровень комфорта при меньшем потреблении энергии. Системы подогрева пола совместимы практически со всеми типами готовых полов, включая керамическую плитку, камень, твердую древесину, ламинат, конструкционную древесину и многие другие.

Наиболее распространенными типами систем водяного лучистого отопления являются:

В системах обогрева полов

Когда трубы PEX устанавливаются в бетонную плиту, гипс или другую тепловую массу, такие системы называются «внутрипольные».Тепло от горячей воды внутри труб передается тепловой массе (полу), которая, в свою очередь, нагревает другие предметы в комнате. Прямой контакт PEX с цементом обеспечивает наиболее равномерное и оптимальное распределение тепла. В системах теплого пола чаще всего используются в подвалах, перекрытиях на уровне земли и многоквартирных домах со стальным каркасом.

Системы теплого пола

Когда в типичном жилом доме с деревянным каркасом требуется лучистое тепло, PEX чаще всего устанавливается под фанерным черным полом и прикрепляется непосредственно к нему.Линии PEX образуют единую петлю внутри пролета балок, затем переходят в другой пролет и так далее. Тепло поглощается полом наверху и передается в пространство наверху. Эти системы требуют качественной изоляции для поддержания эффективности и часто устанавливаются в сочетании с алюминиевыми теплообменными пластинами. ,

Электрический теплый пол Центральное отопление

Электрический теплый пол Центральный отопительный низкая ЭДС. Толщина мата всего 4,0 мм позволяет установить теплый пол в наиболее качественный двухкомпонентный клей с минимальным увеличением высоты пола.

Мы выбираем высококачественное сырье для обработки и производства всех матов, защиты окружающей среды и энергосбережения, например, высококачественной фторполимерной изоляции, высокоинтенсивной внешней оболочки, экспортных клемм для нагревательных проводов, для нагревательного кабеля и Соединение / соединение с холодным вводом, мы можем предоставить два типа производственных процессов: один — использовать термоусадочную трубку, другой — пресс-форму для машины.

Характеристики

150 Вт / м 2 200 Вт / м 2
Двухжильный нагревательный кабель
Очень низкая ЭДС
Только один холодный хвост для простоты установки, 2,5 м
Тонкий, всего 4,0 мм
Самоклеящийся
Гибкий
100% экранированный

Применение

♦ Коврик для центрального отопления T-mat предназначен для укладки в тонкие клеи, выравнивающие смеси или тонкие стяжки под плиточный или деревянный пол.
♦ 150 Вт / м 2 Нагревательные маты подходят в качестве основного источника тепла при условии наличия соответствующей изоляции. Это наши наиболее часто используемые коврики для кухонь, столовых, больших ванных комнат и большинства других помещений с плиточным полом.
♦ 200 Вт / м 2 Нагревательные маты обычно используются в помещениях, где большие потери тепла являются проблемой, например, в зимних садах. Эти коврики подходят только под плиточный пол, так как время нагрева на 25% быстрее.
♦ Отремонтированные и тонкие полы
♦ Под плитку
♦ Под деревянную плитку

MOQ: 20 PCS
OEM и ODM доступны

Инструкции по установке

Собственность продуктов:

Коврик для центрального отопления может производить разную мощность По индивидуальному заказу, простая установка и долговечность, нет необходимости в обслуживании.Длина одной холодной линии, соединяющей горячую линию, составляет около 4 м, кольцевая форма кабеля может создать максимальный комфорт в помещении. Его можно использовать для различных полов, таких как плитка, камень, мрамор и т. Д.

Внимание! Убедитесь, что холодный конец находится на расстоянии не менее 10 см от нагревательного кабеля, в противном случае он будет поврежден из-за высокой температуры.

1. Коврик для центрального отопления может быть легко адаптирован и сформирован так, чтобы он соответствовал всей вашей комнате, независимо от того, имеет ли ваша комната квадратную или другую форму, но помните: не обрезайте нагревательный провод!

2.Коврик для центрального отопления можно поворачивать на стенах, разрезая сетку и вращая рулон. Коврик можно продолжать раскатывать, соблюдая зазор 50 мм между ними. Нагревательный мат необходимо направлять вокруг неподвижных объектов, таких как туалеты, умывальники, шкафы и т. Д. В случае зазоров, в которых нельзя установить мат толщиной 500 мм (или вокруг неподвижных препятствий), удалите сетчатую основу кабеля и уложите ее, соблюдая расстояние между центрами не менее 50 мм.

Примечание:

1.Кабели нельзя разрезать!
2. Резка и поворот коврика!
3. Все электрические подключения должны выполняться квалифицированным и сертифицированным электриком!

Пошаговая установка коврика для теплого пола:

Проектирование установки


Шаг 1: Измерьте площадь обогрева
Определите отапливаемую площадь пола, где нет постоянных приспособлений или мебель, например душевые, туалеты, умывальники или шкафы.Измерьте обогреваемую площадь пола.
Например, на рисунке площадь санузла 8,75 м 2 . Если вычесть площадь умывальника, душа и туалета, то общая отапливаемая площадь составит всего 6,45 м 2 .


Шаг 2: Определите напряжение источника питания
Убедитесь, что напряжение питания было 230 В.
Шаг 3: Спланируйте дизайн
Определите оптимальную раскладку коврика для подогрева пола для вашей отапливаемой области, чтобы обеспечить покрытие. Выберите место для термостата в стене над отапливаемой зоной, где к нему можно будет добраться 2.Холодный кабель длиной 5 м на нагревательном мате и датчик температуры пола 3,0 м. См. Рис. 4.

Установка
Важно: необходимые инструменты и материалы
Для установки и проверки системы подогрева пола вам потребуются следующие предметы:
· Ножницы
· Универсальный нож
· Инструмент для зачистки проводов
· Рулетка
· Отвертка
· Мультиметр
Вам также понадобятся соответствующие инструменты и материалы для укладки пола на вашем конкретном этаже.Скорее всего, они будут включать в себя такие продукты, как самовыравнивающийся раствор, тонкий раствор, подкладная плита, плитка, зубчатый шпатель и любые другие инструменты для вашего конкретного пола.


Для успешной установки нагревательного мата выполните следующие действия.
Шаг 1: ПЛАНИРОВАНИЕ
Шаг 2: ПЕРЕДАЧА РАЗРАБОТКИ НА ПОЛ
Шаг 3: УСТАНОВИТЕ ДАТЧИК
Шаг 4: ПОДГОТОВЬТЕ ПОВЕРХНОСТЬ ПОДПОЛА
Шаг 5: ИЗМЕРЬТЕ СОПРОТИВЛЕНИЕ (ПЕРВЫЙ РАЗ)
Шаг 6: НАЧАТЬ УСТАНОВКУ нагревательный мат
Шаг 7: ИЗМЕРЬТЕ СОПРОТИВЛЕНИЕ (ВТОРОЙ РАЗ)
Шаг 8: УСТАНОВИТЕ НАПОЛЬНОЕ ПОКРЫТИЕ
Шаг 9: ИЗМЕРЬТЕ СОПРОТИВЛЕНИЕ (ТРЕТИЙ РАЗ)
Шаг 10: УСТАНОВИТЕ ПЛИТКУ
Шаг 11: ПОДКЛЮЧИТЕ ИСТОЧНИК ПИТАНИЯ И ТЕРМОСТАТ
Шаг 12: ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ (ЧЕТВЕРТЫЙ РАЗ)
Шаг 13: ЗАПИШИТЕ ИНФОРМАЦИЮ И АФИКСИРУЙТЕ ЭТИКЕТКИ
Шаг 14: НАСЛАДИТЕСЬ КОМФОРТОМ нагревательного мата

,
