Укладка плитки на электрический теплый пол своими руками – инструкция по монтажу системы своими руками

При необходимости кафель обрезается с помощью плиткореза. Если у вас его не оказалось под рукой, это можно сделать «болгаркой» или стеклорезом.

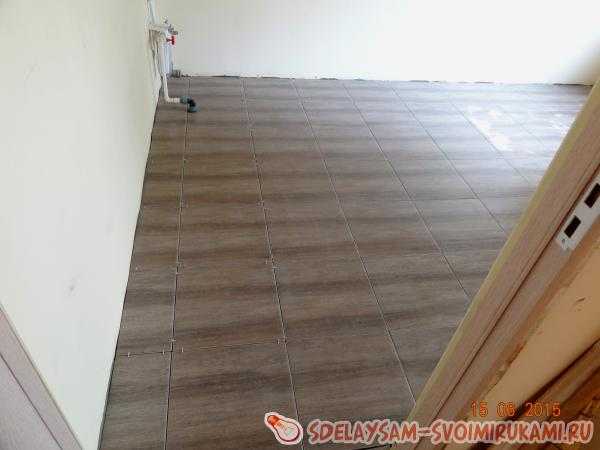

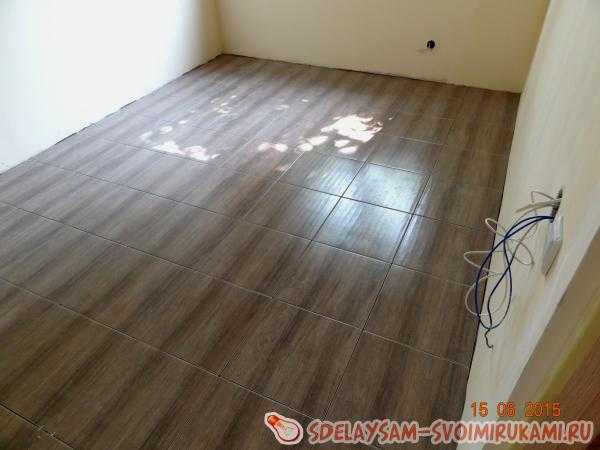

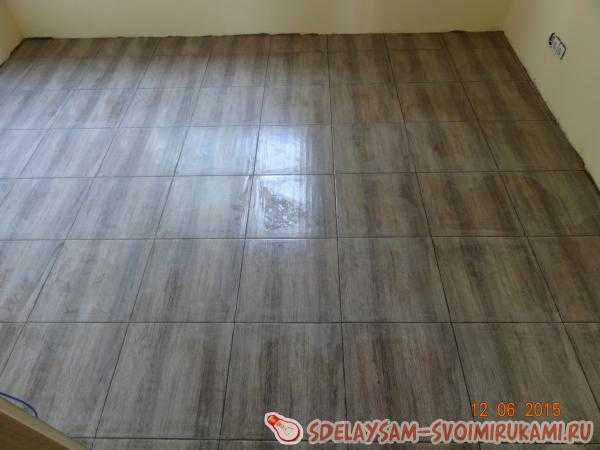

Когда весь пол заполнен плитками, нужно подождать сутки, пока клей схватится. Затем на швы наносится затирка. Излишки сразу же убираются влажной губкой. Рекомендуется подождать несколько дней, пока стяжка и клей окончательно высохнут, и только тогда включать электрический теплый пол. Несоблюдение технологии может привести к неэффективной работе системы.

Монтаж теплых полов – дело непростое. Однако, приложив максимум стараний и полученные знания, вы сможете сделать свою ванную комнату теплой, уютной и комфортной. Оставляйте комментарии — делитесь своим мнением, опытом, критикуйте!

delaydachu.ru

Электрический теплый пол под плитку: укладка и монтаж

Керамическая плитка – почти идеальное напольное покрытие, особенно для мест с повышенной влажностью или высокой проходимостью. Она красивая, прочная, легко очищается и т.п. Но при всех своих достоинствах керамика остается неприятно холодной. Идеальное решение проблемы – система теплого пола. И если водяной теплый пол доступен лишь владельцам частных домов, то применение электрических нагревательных систем гораздо шире.

Кроме того, технология укладки электрического теплого пола под плитку доступна любому строителю, даже начинающему. Нужно лишь познакомиться с особенностями этого процесса, чтобы избежать распространенных ошибок.

Содержание статьи:

Виды электрического теплого пола

В строительном магазине покупателям предлагают несколько вариантов электрического пола:

• греющий кабель, для монтажа которого придется отдельно приобрести необходимые крепежные материалы, терморегулятор и т.п.;
• электрические маты, представляющие собой сетку, на которой уже закреплен греющий кабель;
• инфракрасные системы, которые работают на несколько ином принципе, но монтируются примерно так же, как и кабель.

Для небольшого участка (пол в ванной, в лоджии и т.п.) имеет смысл приобрести готовый комплект “под ключ”. Обычно такие наборы комплектуются всем необходимым для правильного монтажа, иногда даже такими мелочами, как гофротруба для термодатчика и двусторонний скотч.

Не стоит ориентироваться лишь на низкую цену набора, поскольку внутри могут оказаться материалы плохого качества. Лучше подобрать комплект дороже, но от надежного изготовителя, такого как Теплолюкс, Electrolux,Thermo, Devi и т.п.

Для создания теплого пола под напольное покрытие из керамической плитки можно использовать разные материал: 1 – греющий кабель, 2 – специальные маты; 3 – пленочный пол

Дополнительно к комплекту стоит приобрести утеплитель, например, фольгированный пенофол. Его укладывают под теплый пол, чтобы снизить потери тепла и увеличить эффективность обогрева. При выборе готового комплекта для укладки теплого пола следует ориентироваться на размеры площади монтажа. Минимальный размер – один квадратный метр.

Если же теплый пол предполагается уложить на большой площади, возможно, разумнее будет купить все комплектующие по отдельности. Для такого монтажа составляется индивидуальный проект и комплектующие закупаются в зависимости от потребности.

Таким образом можно избежать ненужных затрат и выбрать элементы, которые будут максимально эффективно работать в системе. Различают греющий кабель одножильный и двужильный. Последний несколько дороже, но он считается более безопасным.

Монтаж электрического теплого пола своими руками:

Инфраскрасный (или пленочный) теплый пол, а также греющий кабель и электрические маты монтируют примерно по одному сценарию. Чтобы правильно уложить теплый пол, следует выполнить следующие операции:

• Правильно подготовить основание.
• Выбрать место для установки терморегулятора.
• Уложить слой теплоизоляционного материала.
• Уложить маты или греющий кабель.
• Выполнить монтаж плитки.

Знание некоторых нюансов каждого этапа позволит выполнить все операции правильно.

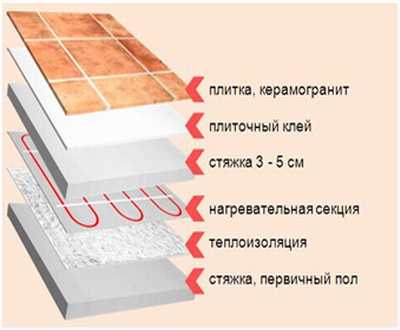

На схеме наглядно представлено устройство электрического теплого пола, дающее представление о порядке его монтажа: от подготовки основания до укладки напольного покрытия из керамической плитки

Этап #1 – Подготовка основания

Сначала удаляют старое напольное покрытие, если таковое имеется, убирают мебель и любой строительный мусор. Чтобы подготовить основание, достаточно выровнять и очистить от любых загрязнений уже существующую поверхность. Если на ней имеются небольшие углубления или трещины, их можно просто заделать.

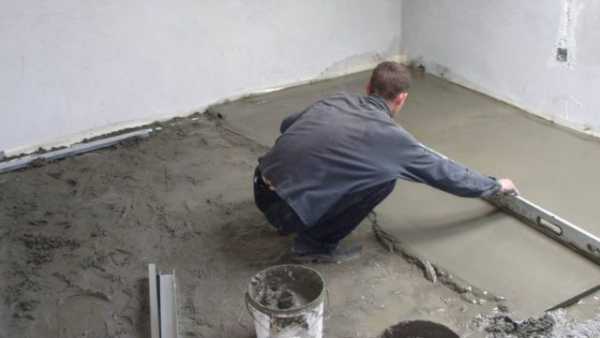

Если же основание сильно повреждено, имеет смысл выровнять его с помощью цементно-песчаной стяжки. Чтобы сократить сроки ремонта, рекомендуется использовать быстросохнущую смесь.

Чтобы тщательно подготовить бетонное основание для дальнейшего монтажа системы теплого пола, необходимо тщательно заделать неровности, а также удалить любые загрязнения и мусор

Недопустимо укладывать греющий кабель на неровную поверхность. Постоянное деформирующее воздействие в скором времени приведет к повреждению системы. Для устранения такой поломки понадобится довольно дорогостоящий ремонт, поскольку придется демонтировать напольное покрытие и заменить кабель, т.е. фактически выполнить снова прочти все работы.

Этап #2 – Теплоизоляционный слой

На подготовленное основание сначала укладывают теплоизолирующий материал. Оптимальным выбором может стать относительно недорогой, легкий и удобный пенофол. Это тонкий материал с фольгированным покрытием, толщиной 14 мкм. Продается пенофол в удобных рулонах.

Его нижняя сторона снабжена самоклеящимся слоем, поэтому для укладки такого теплоизолятора достаточно просто приклеить его к полу.

При этом следует сделать отступ от стен около пяти сантиметров. Стыки между полосами пенофола заклеивают специальным отражающим скотчем. Несмотря на то, что слой теплоизолятора очень тонкий, он обладает достаточно высокими теплоотражающими способностями – его коэффициент теплопроводности равен 0,049 Вт/мК.

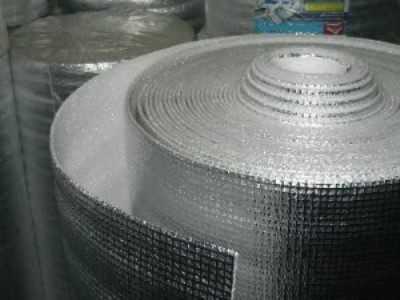

Пенофол – недорогой и очень удобный в эксплуатации теплоизоляционный материал, который эффективно используют при монтаже теплого пола под плитку на небольших площадях

Пенофол подходит для ситуаций, когда теплый пол является дополнением к основной системе отопления дома. Для более основательной теплоизоляции используют листовой пенополистирол. Подходящими будут и другие листовые утеплители.

При их монтаже следует помнить, что поверхность, на которую затем будет уложена система теплого пола, должна оставаться ровной, чтобы не повредить кабель.

Для теплоизоляции пола в многоквартирном доме, когда внизу расположено другое отапливаемое помещение, вполне подойдет утеплитель толщиной 20-50 мм. Если же теплый пол монтируется на лоджии или в другом подобном месте, понадобится более надежная защита от потерь тепла.

Здесь уместнее утеплитель толщиной около 100 мм. Допускается использование в качестве теплоизолирующего слоя относительно недорогой минеральной ваты.

На листовой утеплитель необходимо установить специальную армирующую сетку, по которой и наносится затем стяжка. Альтернативой сетке могут стать микрофибра и пластификаторы, добавленные прямо в стяжку. Это технология армирования полусухой стяжки синтетическими волокнами.

Этап #3 – Монтаж матов или кабеля

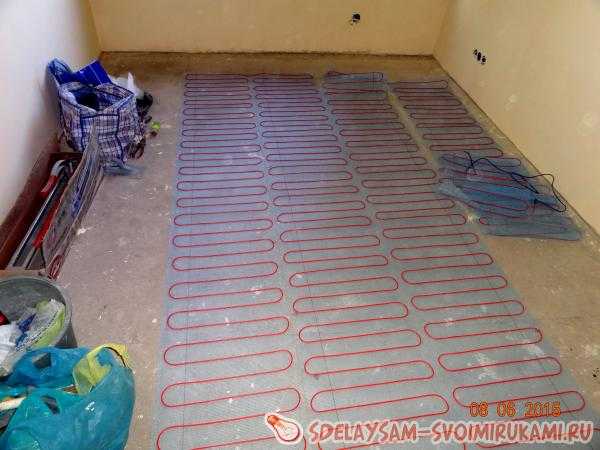

Перед началом монтажа матов, на которые уложен греющий кабель, следует распаковать комплект и тщательно изучить инструкцию, предоставленную изготовителем. Затем необходимо подготовить необходимые инструменты и недостающие материалы. Лишь после того, как все готово, можно приступать к выполнению работ.

Кроме того, нужно подобрать удобное место, в котором будет расположен терморегулятор – устройство, с помощью которого можно регулировать температуру нагрева пола. Место выбирают с учетом быстрой и удобной доступности к терморегулятору. Это важный элемент системы управления нагревающих элементов, выбору которого нужно пристальное внимание.

Стандартное расположение терморегулятора при монтаже теплого пола в комнате.

Еще один важный момент – система подключения теплого пола к электропитанию. Нельзя просто включить нагревательные элементы в розетку (хотя некоторые неопытные мастера поступают именно так), следует для этих целей подвести отдельный кабель от щитка электропитания.

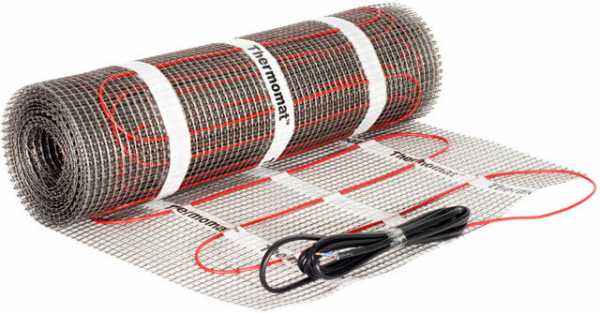

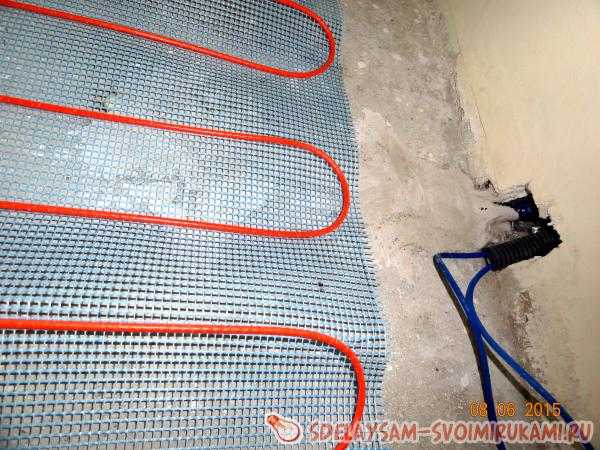

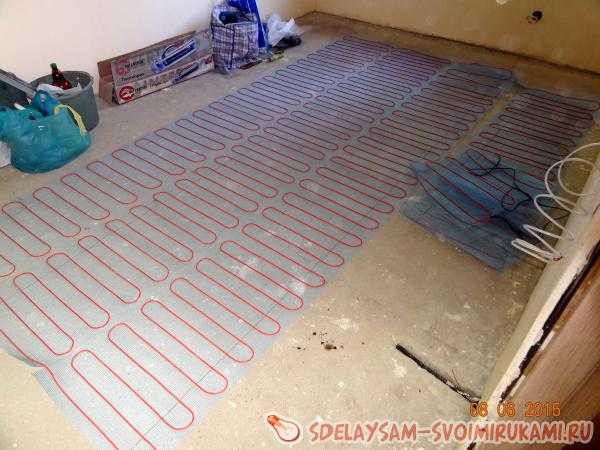

Нагревательный кабель, уже уложенный на специальную сетку, очень удобен для укладки. Между его петлями сохраняется необходимое расстояние. Если в процессе монтажа необходимо развернуть сетку под определенным углом, ее просто аккуратно разрезают.

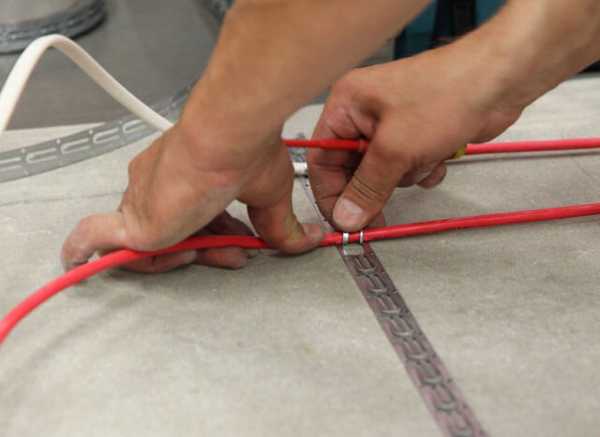

В качестве крепежного элемента при укладке матов используют специальный монтажный скотч, предназначенный именно для систем теплого пола. Еще одно преимущество использования готовой сетки с греющим кабелем – наличие уже вмонтированного термодатчика.

Если по каким-то причинам греющий кабель и сетка приобретаются отдельно, кабель необходимо правильно уложить на сетку. Для больших площадей имеет смысл составить предварительный план-разметку с отображением схемы укладки кабеля.

Существует несколько типов таких схем, например, “спираль”, “улитка”, “зигзаг” и т.п. При этом не следует монтировать кабель вплотную к стене. Между витками кабеля выдерживают расстояние 20-25 см. Чем равномернее и аккуратнее уложен кабель, тем лучше и эффективнее будет прогрев поверхности пола.

Схематическое изображение укладки греющего кабеля зигзагом с указанием размещения остальных элементов системы электрического теплого пола: термодатчика, терморегулятора и т.п.

Составляя схему размещения греющего кабеля, следует помнить, что размещать его под мебелью не рекомендуется. Означает ли это, что в помещении с теплым полом нельзя будет в дальнейшем переставлять мебель? Нет, это не так. В местах, где мебель будет стоять постоянно, плотно прилегая к полу, конечно же, не имеет смысла размещать нагревательные элементы. Для остального пространства следует просто подбирать мебель на небольших ножках. Если над полом будет некоторое свободное пространство, теплый воздух сможет свободно циркулировать, что предотвратит перегрев кабеля.

Этап #4 – Термодатчик и терморегулятор

Важный момент при монтаже теплого пола – правильная установка термодатчика. Этот элемент ни в коем случае нельзя устанавливать непосредственно в бетонную стяжку. Термодатчик помещают в отрезок гофротрубы, чтобы защитить его от травмирующего внешнего воздействия.

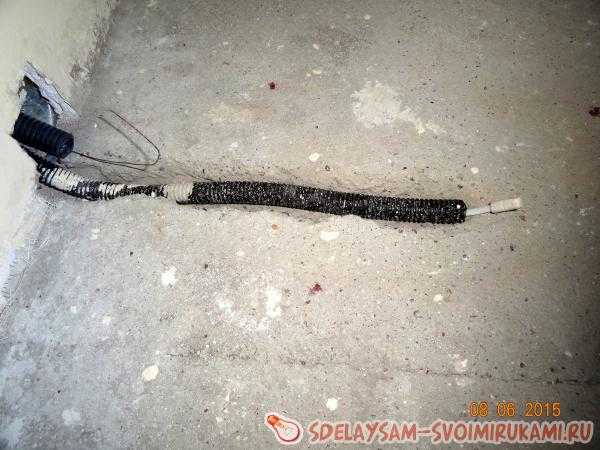

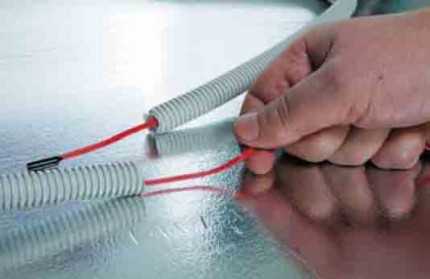

Гофротрубу размещают между витками кабеля и недалеко от стены таким образом, чтобы в случае поломки термодатчик было легко заменить новым элементом. Рядом на стене устанавливают терморегулятор и соединяют его с термодатчиком. Для электрического соединительного кабеля следует проштробить специальную канавку.

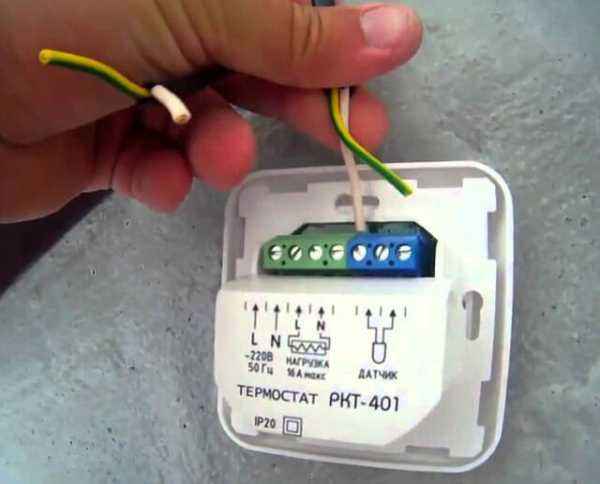

После этого терморегулятор подключают к электрической сети.

Термодатчик для системы теплого пола следует аккуратно разместить внутри отрезка гофротрубы, чтобы не повредить этот элемент в процессе монтажа и эксплуатации системы

Следует выбрать кабель подключения подходящего сечения, ориентируясь на общую мощность системы теплого пола. Обычно для обогрева каждого квадратного метра площади требуется около 150 Вт.

Медный кабель, сечение которого составляет 1,5 кв. мм, рассчитан на мощность 4кВт при силе тока в 19 А, а кабель с сечением 2,5 кв. мм. подойдет для систем мощностью 5,5 кВт при силе тока в 27 А. Таким образом, для помещения площадью до 20 кв. метров понадобится полуторамиллиметровый медный кабель.

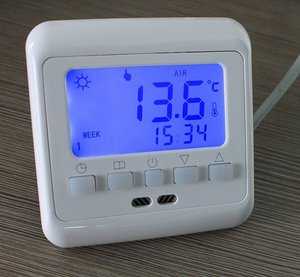

Место для монтажа терморегулятора следует предусмотреть заранее. По окончании работ в течение некоторого времени понадобится правильно отрегулировать работу системы теплого пола

После того, как система теплого пола уложена, термодатчик установлен, система соединена с терморегулятором и подключена к электропитанию, необходимо обязательно проверить работу системы перед нанесением стяжки или клея для плитки. Для этого на кабель подается напряжение и с помощью тестера замеряется сопротивление.

Полученные данные должны соответствовать показателям, которые указаны производителем в паспорте изделия. Наглядно порядок монтада греющего кабеля представлен в следующем видеоматериале:

Заливка стяжки и укладка плитки

Следует помнить, что после того, как цементная стяжка будет залита, систему теплого пола нельзя включать до полного ее высыхания. В противном случае вся работа может быть совершенно испорчена. При нагревании влажного цементного раствора, в нем могут появиться трещины, щели и пустоты, которые значительно снижают прочность стяжки и могут вызвать деформацию поверхности.

Кроме того, в результате могут возникнуть и физические повреждения греющего кабеля, и теплый пол просто перестанет функционировать.

Порядок монтажа системы теплого пола под плитку: 1, 2 – подготовка основания; 3-7 – укладка сетки с греющим кабелем; 8 – нанесение клеящего состава; 9 – монтаж напольного покрытия

Для монтажа напольного покрытия из керамической плитки делают цементно-песчаную стяжку толщиной 40-50 мм. Еще до начала монтажных работ следует приобрести необходимое количество специальной плитки для пола. Технология укладки на систему теплого пола практически не отличается от монтажа на обычное бетонное основание.

Для выполнения ровных швов понадобятся пластиковые крестики и специальные клинья. По окончании работ швы затирают специальным составом.

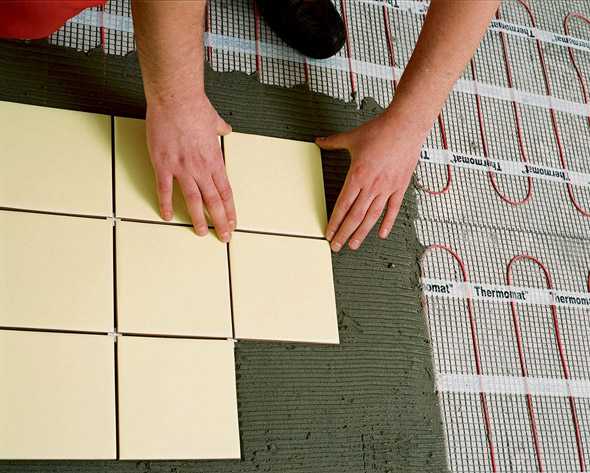

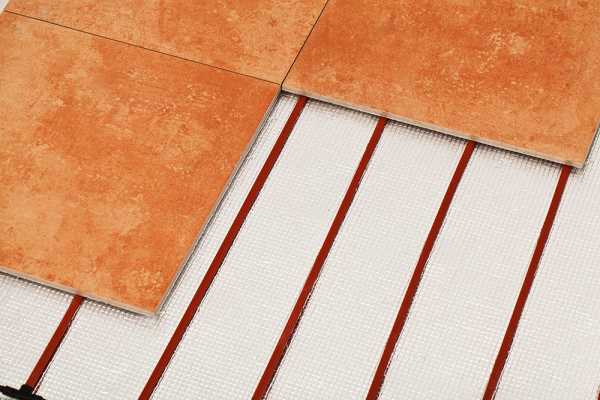

Покрытие из плитки можно уложить непосредственно на греющий кабель с помощью специального клеящего состава, предназначенного именно для теплого пола. Понадобится также зубчатый шпатель, который используют для нанесения плиточного клея.

Перед началом укладки плитки рекомендуется продумать правильное расположение отдельных керамических элементов, чтобы покрытие смотрелось красиво, а отрезанные элементы располагались в наименее заметных местах.

Для приготовления плиточного клея обычно смесь соединяют с некоторым количеством воды (пропорции указаны в инструкции производителя) и тщательно размешиваются. При этом важно учитывать, в течение какого времени приготовленный клей сохраняет свои свойства.

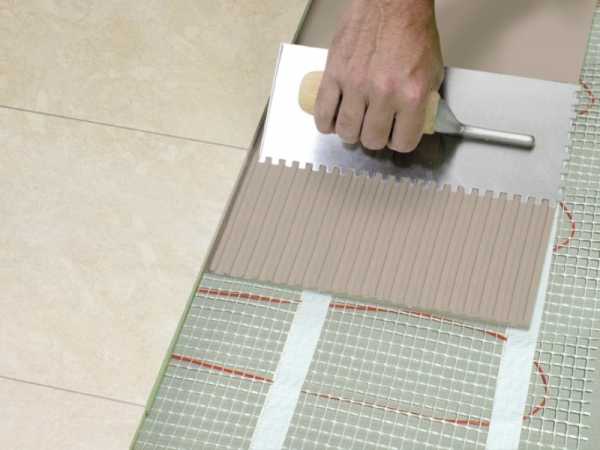

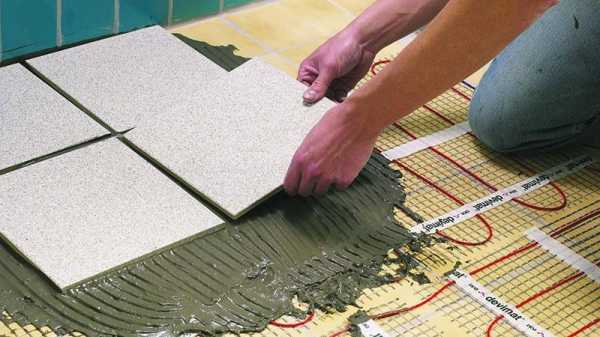

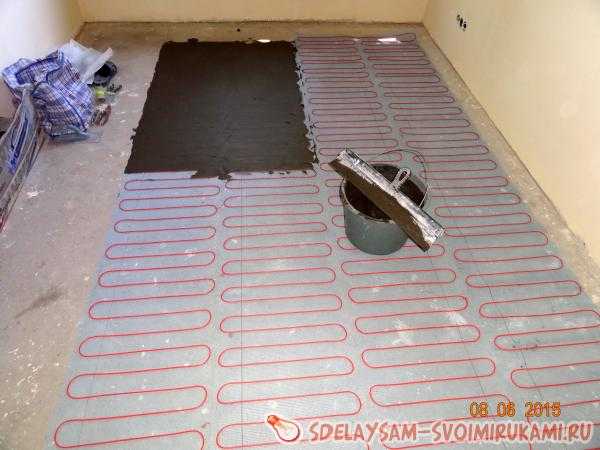

Зубчатым шпателем клеящий состав наносят прямо на греющий кабель, старательно заполняя все пустоты. Толщина состава над кабелем должна составлять не менее пяти миллиметров. Затем на клей укладываются плитки, расстояние между которыми контролируется с помощью крестообразных пластиковых элементов.

По мере заполнения пространства плитками следует постоянно контролировать уклон напольного покрытия с помощью строительного уровня и корректировать положение элементов. Чтобы изменить положение плитки на поверхности клея, используют пластиковые колышки. Если необходима подрезка плитки, следует воспользоваться плиткорезом.

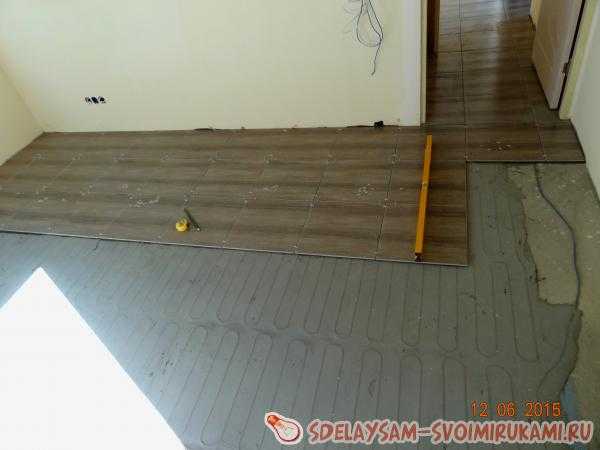

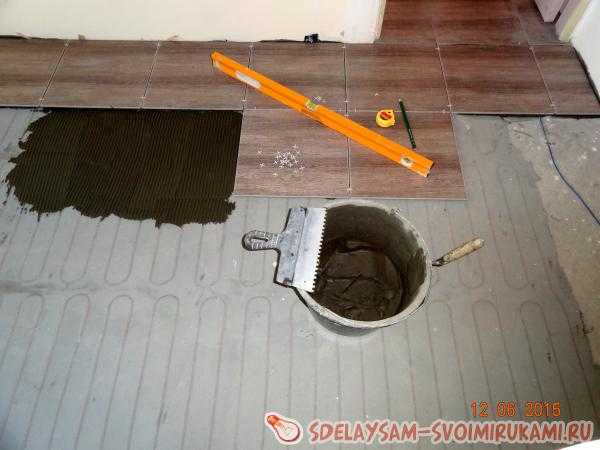

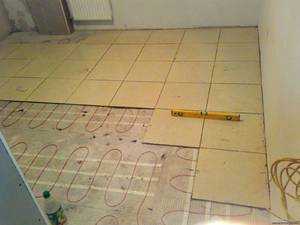

Пример укладки плитки на теплый пол

При достаточной сноровке плитку можно вполне успешно резать с помощью “болгарки” или стеклореза. Пластиковые крестики-фиксаторы удаляют только через несколько дней, когда клей полностью высохнет. Затем выполняют затирку швов.

Если все расчеты, проекты и операции были выполнены правильно, теплый пол начнет успешно работать. Возможно, некоторое время понадобится для того, чтобы с помощью терморегулятора подобрать комфортную температуру пола.

vannapedia.ru

технология укладки плитки на теплый пол своими руками / Zonavannoi.Ru

На сегодняшний день системы обогрева «теплый пол» уже далеко не роскошь и доступны практически каждому. В данной статье пошагово будут расписаны все алгоритмы выполнения действий, как правильно класть теплый пол под плитку, что позволит значительно сэкономить на расходах стройматериалов и проведения работ по ремонту и не наделать ошибок.

В статье детально рассказано, какие материалы необходимо выбрать, какими инструментами пользоваться от начала подготовительных работ до укладки плитки.

Наиболее распространенными являются системы водяного и электрического пола. Ниже мы расскажем об электрическом варианте утепления, материалах и о том, как положить теплый пол под плитку с подробным осуществлением монтажных работ.

Содержание статьи

Что необходимо

Итак, выбираем комплект «теплый пол». На сегодняшний день рынок стройматериалов изобилует выбором различных вариантов напольных систем на любой вкус и кошелек. Они могут продаваться как обособленно, так и «в коробке». Желательно приобретать всю систему целиком, без дополнительных последующих приобретений, что может повлечь не только траты времени, но и, как вариант, несоответствие элементов.

Укладка теплого пола под плитку своими руками

Комплект состоит из:

• специальных матов в виде пленки-сетки с нагревающимся в ней кабелем, ширина которых 45 см;
• регулятора температуры, крепящегося на стене в определенном месте. Прибор позволяет управлять температурой пола;
• проводов соединения.

Важно! Комплектация электрических полов может разниться, но не существенно. Это зависит от производителя. Например, у некоторых может прилагаться двухсторонний скотч и гофрированная труба.

Также, учитывая, что площадь пола в ванной небольшая, это также приятно отразится на экономии расходов.

Укладка пенофола для теплого пола

Следует также дополнительно необходимо приобрести:

фольгированный пенофол, который позволит минимизировать теплопотери, а также минимизировать впоследствии расходы на электроэнергию.

Все готовые комплекты можно приобретать от 1 кв.м.

После приобретения всех материалов для установки электропола, стоит подумать и о плитке. Чтобы облицевать пол плиткой, нужно приобрести саму керамическую плитку, клей для плитки, шпатель с зубчиками для клея, затирку для швов, крестики пластиковые, а также клинья под ровные швы. Далее, рассмотрим детальнее вариант «электрический теплый пол под плитку», технология укладки которого требует тщательной подготовки и внимания.

Подготавливаем пол

Перед тем, как уложить электронагревательные маты, необходимо его как следует подготовить. Укладка теплого пола под плитку своими руками осуществляется исключительно на выровненную и чистую поверхность, посему необходимо пол хорошо подмести и вымыть.

Неровные поверхности на полу удаляются механическим путем. Если же не удается таким образом избавиться от неровностей, следует прибегнуть к выполнению стяжки.

Укладка плитки на теплый пол

Почему такие требования к полу? Потому что из-за неровных поверхностей существует угроза перегиба проводов и, как следствие, пробоя. В результате, красивый пол нужно будет либо демонтировать, либо вообще лишиться подогрева пола.

Установка теплого пола под плитку

Подготавливаем комплект

Составляющие теплого пола – это регулятор температуры и кабель нагрева. Кабеля могут быть одножильными и двужильными. Последние — более безопасны, но несколько дороже одножильных.

Какой электрический пол выбрать для ванной комнаты

Однозначного ответа здесь нет, так как рынок предлагает разнообразные модели сотней производителей. Потому лучше выбирать модели исходя из качества и длительной гарантии. Также обращайте внимание на инструкцию, как осуществить монтаж теплого пола под плитку своими руками, схему и все необходимые для монтажа материалы. Кое-какие производители также предлагают, помимо установочных элементов, еще и инструменты.

Перед укладыванием электрического пола нужно очистить ванную комнату от всей мебели, старого напольного покрытия, после чего необходимо осуществить подготовку поверхности к последующим работам. Если есть необходимость, пол нужно будет выровнять стяжкой, после чего очистить от мусора пол.

Укладываем теплый пол под плитку

Для установки электротермостата, регулирующего температуру пола, необходимо подготовить место крепления. Если есть необходимость, можно провести отдельную проводку, чтобы подключить пол. Более того, такие устройства предполагают отдельный вывод из электрощитка. После осуществления всех работ по подготовке пола можно переходить к укладыванию утеплительного материала и прокладыванию кабеля.

Укладываем утеплитель

В качестве теплоизолирующего материала необходимо использовать легкий материал — фольгированный пенофол, толщина которого достигает 14 мкм толщиной, с клеящим слоем. У изделия хорошие свойства, коэффициент его теплопроводимости — 0,049 Вт/мК. Фольгированный теплоизоляционное изделие продается в рулонах, после чего он укладывается фольгированной стороной вверх, а его стыки проклеиваются строительным скотчем.

В углах ванной нужно отступать в 5-10 мм от стены.

Укладываем нагревательный кабель

Пленочный теплый пол укладывается на поверхность с помощью строительной ленты, крепящейся к полу. Производители также предлагают варианты кабелей нагрева, наклеенных на строительную ленту. Изделия продаются в ролунном виде в готовых комплектах.

Лента предотвращает от перегибов и сохраняет расстояние между петлями кабеля.

Если кабель нагрева приобретен обособлено от монтажной сетки, то ее приобретают дополнительно. На нее кабель следует класть зигзагообразно с шагом в 20-25 см. Устанавливается кабель нагрева с использованием монтажного скотча для систем «теплый пол».

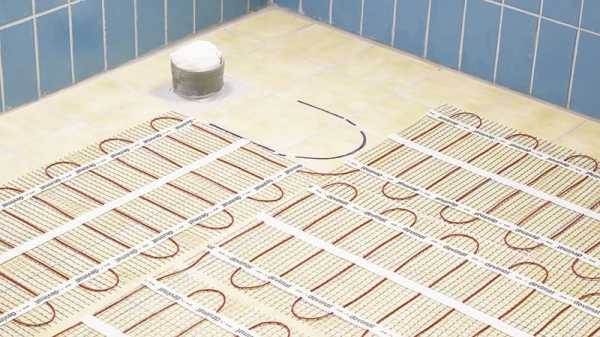

В углах, где необходимо сделать повороты, монтажную сетку разрезают.

Монтаж теплого пола под плитку своими руками

Если комплект электрополов полный, никаких дополнительных действий по монтажу термодатчика не потребуется. Если же вы покупали все элементы и материалы отдельно, необходимо будет распределить так, чтобы, впоследствии, не довелось демонтировать нанесенную вами стяжку. Термодатчки прячется всегда в гофротрубу в том месте, где имеется выход кабеля нагрева наружу, для удобства изъятия его в случае выходя из строя.

Также из вариантов теплых полов производители предлагают инфракрасные полы, которые могут монтироваться под керамическую плитку. Установка ИК полов осуществляется по идентичной схеме, описанной выше.

Установка терморегулятора

Если вы впервые сталкиваетесь с установкой данной системы и не знаете, как сделать установку терморегулятора самостоятельно, приложенная в комплекте инструкция поможет разобраться в этом нехитром деле даже новичку.

Регулятор температуры являет собой выключатель, который крепится на стену. Идеальным решением будет, если прорубить бороздку в стене под электрокабель.

Установка терморегулятора

Для монтажа терморегулятора не нужно определенных умений. Используя электропровода, к регулятору температуры подключают нагревательный кабель, а с другой стороны, регулятор температуры подключается к сети. Что касается схемы подключения, необходимо, чтобы система подключалась от электрощитка обособленно. Исходя из потребления мощности нагревательного пола нужно правильно рассчитать сечение подключаемого кабеля.

Например, медный кабель с сечением 1,5 квадрата может выдержать мощность до 4к Вт и ток 19 А. Медный кабель с сечением 2,5 квадрата — 5,5 кВт и ток 27 А.

Если учитывать, что 1 кв.м теплого пола потребляет 150 Вт энергии, то медный кабель, с сечением 1,5 квадрата способен выдержать систему, площадь которой до 20 м2.

Проверяем на работоспособность

После укладки кабеля следует осуществить проверку всю систему от и до и убедиться в его исправной работе. Не следует пренебрегать проверкой системы, в противном случае существует риск поломки подогрева пола.

Пленочный электропол проверяется за счет подачи электричества на кабель, а также измеряя сопротивление кабеля тестером. Все параметры зачастую указываются в прилагаемом к прибору паспорте фабрикой. После осуществления всех проверок выполняются работы по укладке стяжки, толщиной до 5 см, либо же укладывается керамоплитка.

Стелим плитку

Укладка плитки на теплый пол осуществляется традиционным способом, единственное, что для этого варианта следует приобрести клей, предназначенный для кладки плитки.

Перед тем как укладывать плитку, лучше будет предварительно разложить ее по полу. Особенно это будет удобно, если на плитке имеется определенный рисунок. В особо видимых участках следует выкладывать целую плитку, ну а ее обрезанные части лучше выкладывать в менее видимых местах.

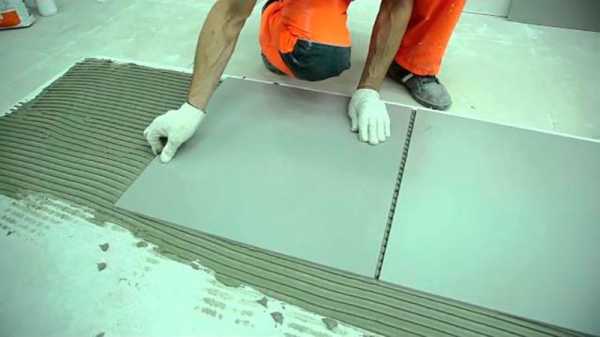

Плитка кладется с дальнего от входа угла на плиточный клей. Приготовление клея осуществляется простым способом – размешиванием сухой смеси с добавлением воды. Далее, с помощью зубчатого шпателя наносится смесь на маты нагрева. Следует помнить, что пустоты должны быть заполнены клеем, ну а толщина его слоя над нагревательными элементами должна быть не менее 5 мм. Плитка укладывается с использованием крестиков для ровности щелей. Первую плитку стоит проверить с помощью уровня на ровность после укладки. Если необходимо сместить плитку, можно для этого использовать пластиковые колышки.

Укладываем плитку на теплый пол

Далее, в процессе укладки плитки, устанавливаются пластиковые крестики с каждой стороны, после чего стелется вторая и последующие плитки. После этого каждого этапа не забывайте проверять уровнем горизонт и ровность плитки на поверхности. Если же необходимо обрезать плитку в определенных местах, воспользуйтесь плиткорезом или стеклорезом.

После укладки плитки, стоит дождаться полного высыхания клея без извлечения крестиков. Зачастую ожидать следует не меньше суток. После этого, крестики вытаскиваются и наносится в швы затирка.

Собственно, это и все. Теплая плитка для пола уложена.

Важно! Включать напольную систему необходимо только по истечении нескольких дней, когда клей высохнет и окрепнет.

Если же вы воспользовались стяжкой, не стоит теплый пол включать, пока не высохнет раствор полностью, в противном случае раствор высохнет неравномерно и образуется в стяжке множество пустых мест и щелей. Как следствие работа кабеля нагрева будет некачественной.

Важно! Не стоит прокладывать кабель там, где будет установлена мебель, чтобы ее не повредить.

Заключение

Чтобы качественно выполнить монтажные работы электропола, стоит придерживаться правил и советов мастеров, изложенных в статье, и также не забывать об инструкции, выполняя поэтапно все шаги. Подходите к работе ос всей ответственностью, начиная с приобретения качественного продукта, и заканчивая укладкой плитки.

zonavannoi.ru

Электрический теплый пол под плитку: укладка своими руками

Кафельная плитка отличается высокой износоустойчивостью и хорошо проводит тепло. Электрический теплый пол под плитку – это довольно распространенное решение, но эффективность обогрева электрополов будет напрямую зависеть от вида и особенностей конструкции системы, выполняющей подогрев.

Инфракрасный пленочный пол под плитку

• Инфракрасная пленка отличается низкой адгезией (сцеплением с поверхностью) и если поверх нее положить ПВХ или керамическую плитку под стяжку, то весь слой попросту «поплывет». Если на такой пол случайно уронить тяжелый предмет, то стяжка с большой вероятностью треснет. Для увеличения адгезии пленочного инфракрасного пола между швами плитки делают вырезы и засечки, которые впоследствии нужно долго и кропотливо изолировать.
• Все разновидности клеевых составов и растворов для стяжки содержат щелочь. Это приводит к постепенному разъеданию пленочного нагревательного покрытия вне зависимости от толщины слоя. В результате повышается вероятность замыкания нагревательного контура электрополов.
• Биметаллический пленочный инфракрасный пол вообще не сочетается с керамической плиткой, под ней инфракрасное излучение теряет ряд своих полезных качеств.

Несмотря на сложности с обустройством пленочного теплого пола под кафель, существует технология монтажа, которую можно использовать при укладке плитки своими руками. Расходы на монтаж окупаются незначительным энергопотреблением пленочного ИК-пола, так на электроподогрев 1 кв. м. пола расходуется 35-55 Вт.

Монтаж пленочного теплого пола

1. Укладывается утеплитель (лучше всего использовать пенофол с одной фольгированной стороной).
2. Укладка электрополов инфракрасного типа своими руками выполняется отражающим слоем кверху. Продолжается монтаж скреплением листов лавсановым скотчем.
3. Пленку нужно аккуратно укладывать медной полосой вниз, двухсторонним скотчем скрепляя находящиеся рядом полоски. Укладка нагревательного пленочного контура выполняется одним слоем.
4. На срезе пленки крепятся клеммы, обеспечивающие контакт с кабелем питания.
5. На стене своими руками крепится терморегулятор. Это устройство должно быть расположено неподалеку от проводки.
6. К клеммам на пленке подключаются провода питания.
7. Пленка соединяется с питающими проводами, к клеммам подводятся провода питания и в местах соединения обжимаются пассатижами.
8. Устанавливается устройство для измерения температурного режима.
9. Выполняется подключение нагревательного пленочного контура к сети.

Укладка плитки своими руками

Технология, с ориентировкой на которую выполняется укладка пленочного ИК-пола под плитку своими руками, требует соблюдения алгоритма:

1. Производится установка гипсокартона или строительной ячеистой сетки. Толщина гипсокартонного листа не должна быть менее 4 мм.
2. Размечается поверхность пола с ориентировкой на схему размещения ПВХ или кафельной плитки. Устройство инфракрасного теплого пола под плитку позволяет укладывать ее как по диагонали комнаты, так и параллельно стенам.
3. Инструкция по укладке плитки своими руками позволяет начинать ее размещение с середины комнаты. В некоторых условиях допустимо смещать изначальную точку укладки облицовочного материала.
4. Выполняется подготовка плиточного клея, который должен быть совместим с системой теплых полов.
5. Учитывая разметку, начинается укладка плитки, можно начинать монтаж не только с середины комнаты, но и от наиболее удаленной от входа стены.
6. С помощью мягкого зубчатого шпателя клеевой состав наносится на плитку и пол, при этом слой клея должен быть тонкий – 3-4 мм.
7. Изделие плотно прижимается к поверхности пола и таким способом выполняется укладка всего напольного покрытия.
8. Для регулировки одинакового расстояния между плиткой используется специальный разделитель. Выступающий на швах клей сразу же вытирается.
9. У самой стены необходимо оставить небольшой зазор без плитки (около 0,5 см, так называемый «термический шов»)

В процессе укладки с помощью уровня нужно периодически проверять ровность плитки относительно друг друга.

Важно! Через сутки после окончания укладки нужно провести затирку швов с помощью цементного или эпоксидного состава, который с помощью резинового шпателя тщательно втирается в швы. Для удаления лишней затирки применяют влажную губку.

Стержневой теплый пол под плитку

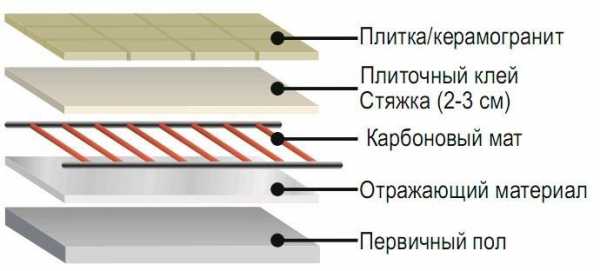

Тонкий нагревательный карбоновый мат выполняет подогрев пола за счет стержней, соединенных проводом. Толщина таких стержней около 9 мм. Поверхность карбоновых нагревательных матов отлично сочетается с керамической плиткой. Положить ее своими руками поверх нагревательных карбоновых матов достаточно просто – маты размещаются на подготовленном бетонном основании, на их поверхность наносится плиточный клей, затем выполняется монтаж самой плитки.

Карбоновые маты считаются наиболее универсальным теплым полом, который может сочетаться с любыми видами финишного покрытия, в том числе с ПВХ и керамической плиткой. Устройство карбоновых матов отличается параллельным соединением нагревательного контура, что дает возможность разделения мата на любое количество кусков.

Карбоновые нагревательные маты могут выполнять выборочный подогрев керамической плитки. Карбоновые маты способны распознавать участки пола с различной температурой поверхности плитки и подстроившись под них обеспечивать равномерный подогрев всей поверхности.

Благодаря высокой степени теплопроводности плитки, нагревательные маты стержневого пола снижают температуру на теплых участках пола и повышают интенсивность обогрева на более холодных. Для укладки стержневого теплого пола под кафель нужно выбрать самовыравнивающийся раствор для стяжки.

Монтаж карбонового теплого пола

Выбрать утеплитель для карбонового теплого пола следует перед тем, как начнется монтаж. Подойдет такой утеплитель, как пенополистирол, минеральная вата или теплоизоляционные маты. Толщина утеплительного слоя составляет 1-1,5 см.

1. Определяются размеры общей площади, на которую впоследствии будут уложены карбоновые маты.
2. В поверхности пола сверлится паз для размещения термодатчика в гофрированной трубе.
3. Маты укладываются на пол и крепятся с помощью клея или скотча. Полоски теплоотражающего материала соединяются друг с другом.
4. На участке разреза карбонового мата провод зачищается от изоляции, на него надевается гильза, которая обжимается пассатижами.
5. Силовые провода карбонового мата соединяются с соединительными проводами. Так выполняется монтаж каждой нагревательной полосы электрополов.
6. Температурный датчик нужно положить в гофрированную трубку, на которой будет установлена заглушка. Устройство укладывается вдоль нагревательных стержней электрополов.
7. На стене крепится терморегулятор.

После окончания монтажа карбоновых матов следует приступить к укладке плитки своими руками.

Важно! При укладке следует помнить о том, что минимальная толщина слоя плиточного клея должна быть не менее 15 мм.

1. Подготовленный клеевой состав наносится поверх электрополов на участке с площадью 60х60 см.
2. При помощи зубчатого шпателя клей наносится на поверхность плитки.
3. Плитка аккуратно укладывается на поверхность обогревательного мата и прижимается. Рекомендуется мягко надавливать на середину изделия и контролировать ровность укладки.
4. Инструкция по укладке указывает на необходимость выравнивания швов с помощью пластиковых крестиков.
5. После того как с помощью уровня или деревянной рейки будет проверена ровность укладки, нужно удалить крестики. Необходимо сделать это своевременно, в противном случае клеевой состав застынет и произвести выравнивание плитки без демонтажа не удастся.
6. После того как монтаж плитки будет окончен и клеевая основа высохнет, нужно приступить к затирке швов. Затирочной пастой полностью закрываются все швы между плиткой, а лишняя затирка после высыхания удаляется.

Важно! Систему теплого карбонового пола категорически запрещено включать до того, как будет завершен монтаж плитки. Полное засыхание клеящего состава происходит в течение 15-20 дней.

Кабельный теплый пол под плитку

В отличие от пленочных электрополов, кабельные системы обогрева наиболее хорошо сочетаются с керамическим плиточным покрытием. Есть один нюанс – монтаж плитки производится поверх тонкой цементно-песчанной стяжки. Ее толщина достигает 3-5 см.

Основное достоинство кабельного обогревательного пола в сочетании с керамической плиткой – это высокая скорость прогревания покрытия и простота эксплуатации. Кабельный теплый пол обеспечивает быстрый обогрев поверхности благодаря высокой степени теплопроводности плиточного покрытия, которое к тому же устойчиво к воздействию высоких температур.

Недостаток кабельного пола в сочетании с плиткой заключен в сложности проведения монтажных работ. При укладке плитки поверх кабельного теплого пола обогрев будет происходить с минимальной инерционностью, т.е. поверхность будет своевременно нагреваться или остывать по команде программируемого терморегулятора. Керамическая плитка, установленная поверх электрического кабельного пола, обеспечивает максимально эффективное распределение тепла по всему помещению.

Монтаж кабельного теплого пола своими руками

1. Устройство кабельного пола начинается со сборки нагревательного контура. На фольгированное покрытие укладываются рейки для монтажа, между ними располагается утеплитель.
2. Греющий кабель прокладывается от той точки, где будет размещен блок управления.
3. Устанавливается один или несколько температурных датчиков. Это устройство размешается между витками нагревательного кабеля в гофрированной трубке.
4. После завершения укладки нагревательного кабеля и температурных датчиков, греющий контур заливается бетонной стяжкой. Ее толщина может достигать 4-5 см.
5. Электрический теплый пол подключается к контрольному блоку управления. Выполняется это последовательно – к разъемам подсоединяются температурные датчики, а после них – кабель нагрева.
6. К блоку управления подключается линия квартирной электросети, которая отводится от главного предохранителя.

Совет! Во избежание перегрузок электросети, подключение теплого пола рекомендуется выполнять к выделенной линии, которая обустраивается отдельно.

Укладка плитки на кабельный пол

1. Сначала нужно убедиться в том, что все детали конструкции надежно залиты цементной стяжкой. Ровность покрытия проверяется уровнем. Стяжка полностью высыхает за более чем 20 дней, укладывать плитку можно на 5-й.
2. Укладка плитки начинается после предварительной стыковки элементов рисунка. Начинать укладку лучше всего с самой дальней стены.
3. На плитку с помощью зубчатого шпателя наносится слой клеевого состава с толщиной в 40-45 мм.
4. Плитка с клеем прикладывается к стяжке, плотно прижимается и выравнивается. Можно по ней слегка простукивать прорезиненным молотком.
5. На углах изделия выставляются пластмассовые крестики для выравнивания швов, к ним стыкуется следующее изделие.
6. После того как укладка дойдет до угла нужно оставить зазор, в который укладываются отрезанные части плитки.
7. По истечении 3-4 дней, когда плиточный клей засохнет, производят затирку швов с помощью цемента или герметика.
8. Через два часа после затирки плитка тщательно вымывается от остатков состава.

Запуск обогревательной системы выполняется не ранее, чем через 25 дней после укладки плитки.

domotopim.ru

Укладка плитки на электрические теплые полы

2) Во-вторых, датчик пола от терморегулятора должен быть обязательно в гофре. Под гофру штробиться канва, которая при помощи клея замазывается таким образом, чтобы уровень нагревательного кабеля был везде одинаковым.

3) В-третьих, если в качестве теплого пола используется нагревательный мат, многие специалисты рекомендуют предварительно затянуть его тоненьким слоем плиточного клея. Это делается для того, чтобы в процессе укладки плитки случайно не повредить нагревательный кабель, иначе весь пол полностью выйдет из строя. И только после полного высыхания можно приступать к следующему этапу работы.

4) Прежде чем приступить к работе с плиткой, стоит рассчитать с какого места начинать. Если есть рисунок, то отталкиваться необходимо от него (он должен быть в центральной части помещения), если плитка переходит из одной комнаты в другую, тогда не должно быть видно перехода и подрезки плитки в районе дверного проема. Рекомендуется рассчитывать таким образом, чтобы было, как можно меньше подрезки, и она располагалась в самых не заметных местах.
5) Клей при помощи гребенки в 7-8 мм наноситься на рабочую поверхность, а также на плитку. Ее внутреннюю сторону предварительно при необходимости протирают влажной тряпкой, для того чтобы обеспылить (в противном случае велика вероятность того, что плитка может быстро отойти из-за отсутствия должного сцепления). При этом всегда нужно следить за уровнем пола, удаляя при необходимости излишки клея, а также для сохранения одинакового расстояния между плитками использовать крестики, которые в свою очередь имеют разный размер.

6) После высыхания клея можно приступать к заделыванию швов. Для этого используются специальные замазки, разных цветовых гамм. Если это производственное помещение и красота не столь важна, или наблюдается ограничение в финансах, в качестве замазки можно использовать тот же плиточный клей. Все швы предварительно при помощи ножа очищаются от пыли, при необходимости используется промышленный пылесос. Клей наноситься с помощью специального гибкого (резинового) шпателя. Спустя 10-20 минут (в зависимости от температуры воздуха в помещении) все излишки вытираются влажной губкой (тряпкой). После этого ходить по плитке запрещается до полного высыхания швов, как минимум пару часов.

Еще одним важным моментом является то, что теплые полы ни в коем случае нельзя включать до полного высыхания плиточного клея. Если при укладки плитки, черновая стяжка была полностью сухая, тогда систему теплый пол можно водить в эксплуатацию не раньше чем через 14-16 дней. Если перед этим стяжка утеплялась и заливалась, тогда срок высыхания увеличивается до месяца. При включении теплого пола ранее указанных сроков, в большинстве случаев плитка может отойти от основания.

sdelaysam-svoimirukami.ru
