Как установить теплый электрический пол под ламинат

Повысить степень уюта и комфорта в помещении можно легко, если будет выполнено устройство теплого пола.

Однако важно знать, что при выполнении работы без сложностей обойтись вряд ли удастся, особенно если отсутствует практика.Поэтому для того, чтобы все прошло максимально гладко, рекомендуем ознакомиться с основными требованиями, которые следует учитывать, выполняя теплый электрический пол под ламинат.

Основные преимущества электрических теплых полов

О достоинствах теплых полов говорить можно долго, поэтому предлагаем ознакомиться только с самыми важными:

— Создание комфортного микроклимата в помещении.

— Высокая экономичность.

— Отсутствие видимых частей отопительной системы, благодаря чему повышается эстетичность помещения.

Выбираем электрический теплый пол, на который будет укладываться ламинат

Не секрет, что ламинат пользуется огромным спросом среди потребителей и связанно это с высокими эксплуатационными характеристиками. Предлагаемый строительный материал лучше любого другого подходит для укладки на систему электрический теплый пол. Однако важно знать, что ламинат может быть уложен только на электрические теплые полы:

— Нагревательные маты. После укладки матов на поверхность пола строительный материал (ламинат) фиксируется при помощи плиточного клея. Отметим, что выполнение стяжки не обязательно.

— Пленочный инфракрасный пол. Если планируется выполнять такой теплый пол, то лучшего отделочного материала, чем ламинат не найти.

— Кабельный теплый пол. В качестве нагревательного элемента выступает кабель. После его укладки необходимо, прежде чем приступить к монтажу ламината, выполнить выравнивающую стяжку.

Важно отметить, что при выборе ламината необходимо внимательно изучить основные характеристики и особое внимание уделить графе, где будет указанно, что рассматриваемый вариант подходит для совместного использования с системой электрический теплый пол.



Как выполняется монтаж теплого пола под ламинат?

Главное преимущество электрического теплого пола заключается в простоте и удобстве монтажа.

Правила выполнения монтажа теплого пола:

—  Рабочая поверхность тщательно очищается от строительного мусора и пыли, после чего выравнивается при помощи сухих смесей.

— На подготовленную поверхность укладывается теплоотражающий материал. Для большего удобства стыки листов теплоотражающего материала между собой рекомендуется склеить строительным скотчем.

— Сверху на теплоотражающий материал, которым может быть, к примеру, изолон, укладывается нагревательная пленка. Важно отметить, что медная полоска должна смотреть вниз.

— На медную полосу устанавливаются контактные зажимы и четко фиксируются при помощи плоскогубцев. Места среза и контакты при помощи битумной изоляции изолируем.

— Выполняется установка терморегулятора, после чего прокладывается и подсоединяется к зажимам провод.

— На последнем этапе выполняется установка и подключение термодатчика.

Когда теплый электрический пол под ламинат будет смонтирован, важно проверить работоспособность системы и только после этого можно будет начать выполнять укладку ламината. Пленочный инфракрасный пол готов и можно приступать к его эксплуатации.

Если принято решение выполнять укладку кабельного электрического пола, то важно знать, что под ламинат обязательно должна укладываться звукоизоляционная и теплоизоляционная подложка.

После того как все кабеля будут уложены, необходимо выполнить выравнивающую стяжку, которая не только обеспечит кабелям дополнительную защиту от повреждений, но и будет способствовать равномерному распределению тепла по помещению.

Похожие статьи :

info-krovlya.ru

Укладка теплого пола под ламинат: основные нюансы и ошибки

Каждый домовладелец стремится создать комфортные условия для проживания в своей квартире или частном доме. Один из способов – монтаж теплого пола. Укладка системы теплых полов позволяет обеспечить благоприятную атмосферу в доме, когда теплый воздух сосредоточен внизу, а прохладный – в верхней части помещения. Благодаря этому в комнате легко дышать, воздух не сухой, а ноги не мерзнут. Теплый пол можно монтировать под любое финишное покрытие – ламинат, линолеум, керамическую плитку. Однако, часто возникает вопрос, не опасна ли укладка теплого пола под ламинат, и как правильно это делать?

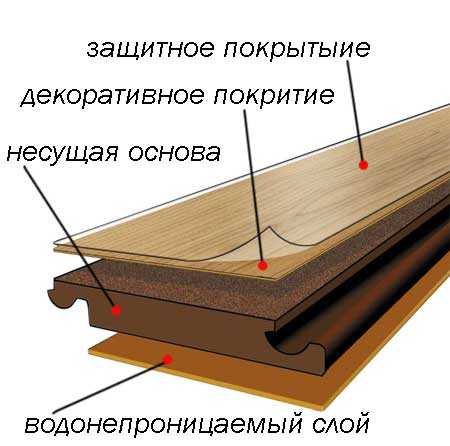

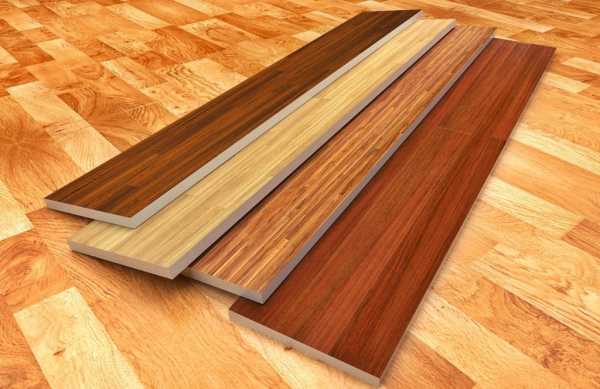

Правильный выбор ламината

Выбор ламината

Не каждый тип ламината подходит для укладки на теплый пол. Обычный ламинат способен деформироваться при нагревании, а также выделять в воздух опасные вещества. Поэтому, чтобы создать качественное напольное покрытие на утепленный пол, необходимо выбирать специальный тип ламината:

  • Во-первых, на упаковке производителем должен быть указан тип ламината, пригодного для использования для укладки на подогреваемую основу: обычно это обозначение в виде особого значка или надпись.
  • Во-вторых, толщина ламелей должна быть не менее 8 мм.
  • Необходимо обратить внимание на класс безопасности покрытия, указанный производителем – это должен быть класс Е0 или Е1.
  • Оптимальный выбор класса прочности является 31 или 32.
  • Если используется пиктограмма с обозначением h3O, это указывает на возможность укладки на водяную систему подогрева пола.
  • Маркировка ламината должна содержать указание на оптимальную температуру подогрева ламелей: это значение должно быть не меньше 25-27 С.
  • Тип соединения ламелей, подходящий для укладки на подогреваемую поверхность, может быть клевым или замковым типа click, лучше, если при этом, если замковая часть будет усилена металлическим профилем. Не рекомендуется использовать замковый тип

Под ламинированные панели укладывается подложка. Она смягчает основание под покрытие, обеспечивает дополнительную звуко-и теплоизоляцию. Из имеющихся вариантов подложки рекомендуется использовать изолаат или туплекс. При условии соблюдения определенных нюансов при укладке, для монтажа под ламинат подходит любая система теплого пола.

Монтаж водяного теплого пола

Водяной пол под ламинат

Установка теплого водяного пола под ламинат возможна только в том случае, если водогрейная отопительная система в доме полностью автономна. Это условие объясняется тем, что в централизованной системе водяного отопления нет возможности регулировать уровень нагрева, в результате, из-за отсутствия одинакового уровня нагрева, ламинат деформируется.

Теплый водяной пол укладывается под бетонную стяжку, но не под сам ламинат. На черновой пол укладывается слой утеплителя – это необходимо для того чтобы не расходовать энергию на обогрев перекрытий между этажами. Сверху утеплительного слоя укладывается фольгированный теплоотражающий материал, затем – трубы.  Они монтируются с определенным шагом на арматурную сетку или систему профилей с фиксаторами. Для большего удобства можно использовать специальные маты для укладки водогрейных труб, при этом они могут выступать в качестве утеплителя, фиксатора и гидроизолятора. Бетонная стяжка поверх нагревающей системы нужно укладывать толстым слоем, от 3 см до 6 см. Слишком тонкий слой стяжки приведет к растрескиванию бетона и деформации ламелей вследствие перегрева. Слишком толстый, как и тонкий, слой бетона приводит к неравномерному нагреву поверхности.

Монтаж теплого пола электрического под ламинат

Электрический тёплый пол под ламинат

Монтаж электрического пола производится под бетонную стяжку. Покрытие осуществляется с использованием одно-или двужильных кабелей, или же готовых нагревательных матов, что значительно удобнее. Рекомендуется предварительно начертить схему пола комнаты, где будет укладываться электрический кабель для обогрева, при этом в местах, где размещается мебель, кабель не прокладывается. Установка электрического нагревательного покрытия под ламинированный пол производится следующим образом:

  1. Поверхность пола очищается от пыли, грязи, все неровности удаляются, трещины замазываются.
  2. Укладывается теплоизоляционный материал – можно использовать минеральную вату, экструдированный пенополистирол или любой другой утеплитель. Фиксация материала осуществляется с помощью клея или дюбелей.
  3. Укладывается фольгированный теплоотражающий материал, как в случае монтажа водогрейного теплого пола.
  4. Перпендикулярно направлению монтажа кабеля наклеивается двусторонний скотч полосами на расстоянии 50 см.
  5. Укладывается кабель с учетом шага по 20 см. При большем шаге увеличивается вероятность неравномерного нагрева поверхности пола.
  6. Регулятор интенсивности нагрева электрического пола устанавливается на стене, к нему подводится силовой кабель с датчиком в гофрированной трубке.

Заливается бетонная стяжка толщиной 30 мм под ламинат своими руками. Можно использовать готовую смесь для заливки нагревательной системы, или цементно-песчаный раствор с введением армирующего фиброволокна и пластифицирующих добавок.

Монтаж инфракрасного теплого пола под ламинат

Инфракрасный пол под ламинат

Укладка инфракрасного теплого пола под ламинат является самым эффективным в плане энергосбережения и удерживания тепла, вариантом. Также это самый экологически чистый, но и дорогостоящий, способ укладки. При монтаже инфракрасного теплого пола под ламинат используются панели, излучающие инфракрасные лучи. Они небольшой толщины, и разделяются на два вида – пленочный и стержневой. В первом случае полупроводник имеет вид полос или сплошной пленки, а во втором он в виде стержней.

Инфракрасная нагревательная система может использоваться не только для ламината, но и для паркета. Однако, следует иметь ввиду, что монтаж инфракрасного теплого пола не производится во влажных помещениях, а при укладке внутри помещений с невысоким уровнем влажности рекомендуется укладывать слой гидроизоляции.


Последовательность работ следующая:
  1. Удаляется старое напольное покрытие, поверхность очищается от пыли и грязи, при наличии трещин и неровностей заливается черновая стяжка.
  2. Проводится качественная теплоизоляция. Для этого можно использовать пенофол, который укладывается стык в стык с проклеиванием швов фольгированным скотчем.
  3. Производится укладка электрического инфракрасного пола на поверхности. Если нужно отрезать полосу, делать это нужно в определенном месте. Полосы укладываются стык в стык таким образом, чтобы контакты были направлены к стене, на которой будет установлен термостат. Медная сторона пленки должна прилегать к основанию, т.е. быть внизу.
  4. Подключение инфракрасного пола к термостату производится контактными проводами с помощью специальных зажимов. При этом, все места зажимов и разрезов материала нужно изолировать с помощью битумной изоляции.
  5. К нижней стороне инфракрасного тёплого пола подключается датчик температуры, который выводится к термостату. Для этого в основании нужно сделать штробу 30 см, а датчик, в специальной защитной гофре, помещается под лист обогревателя. Под датчик температуры необходимо поместить слой теплоизоляции, чтобы избежать разницы температур и погрешности в измерениях.

Когда необходимые элементы системы будут установлены, можно приступать к ее тестированию: термостат подключается к сети, вся поверхность пола при этом должна начать равномерно нагреваться. Если есть возможность проверить соблюдение сопротивления реального с паспортным, это нужно сделать (с помощью мультиметра). Если проверка проведена успешно, можно укладывать защитную поливиниловую пленку, а затем, и ламинат. Поэтапный процесс укладки электрического инфракрасного пола можно посмотреть на видео.

Когда осуществляется монтаж пленочного теплого пола под ламинат, необходимо соблюдать рекомендации:

  • Инфракрасная пленка очень чувствительна к механическим воздействиям, поэтому не следует ее укладывать на участках, где будет размещаться тяжелая мебель, а также фиксировать ее полосы между собой гвоздями и саморезами, вместо них используя фольгированный скотч.
  • Установку термодатчика следует производить возле самой холодной стены, чтобы регулировать самую холодную точку в помещении.
  • С использованием плёночных инфракрасных полос также нужно укладывать подходящий для теплых полов ламинат.
  • В помещении не должны быть установлены другие нагреватели, чтобы не выводить из строя нагреваемый пол.

Кроме этого, необходимо заземлять нагреватель, проклеив периметр комнаты и по диагонали фольгированным скотчем, соединив один конец с заземляющим контактом. Домашняя электропроводка должна быть проверена на предмет того, выдержит ли она нагрузку от установленной нагревательной системы.

stroypomochnik.ru

выбор, устройство, укладка своими руками

Отопление помещений от теплого пола — не самое распространенное на сегодня решение, но его популярность постоянно растет: это очень приятно — зимой ходить по теплому. Тем более что и врачи говорят о том, что ноги нужно держать в тепле, а вот голову перегревать не нужно — именно так и происходит при подогреве снизу. Но эта технология имеет свои особенности и не все нагреватели одинаково хорошо «стыкуются» с различными видами напольного покрытия. Нет, использовать можно практически любой вид подогрева, под любой вид покрытия, но не всегда это будет эффективно. А наше прагматичное время к удобству и комфорту добавляет еще и требования по эффективности. В этой статье поговорим о том, какой теплый пол выбрать под ламинат и почему.

Можно ли укладывать теплый пол под ламинат? Под специальные виды — можно и нужно

Как сделать ламинат теплым

Сегодня для подогрева используется несколько видов нагревателей:

  • Водяные теплые полы
    • Под стяжку
    • Настильные системы
  • Электрические теплые полы
    • Кабельные (кабели и тонкие маты)
    • Инфракрасные карбоновые (пленки и стержневые маты)
  • Электро-водяные теплые полы

В принципе, любой из видов подогрева подойдет для наших целей, вот только не все они будет одинаково хорошо передавать тепло. Если монтаж предусматривает стяжку — это не лучший вариант. И вот почему: если нагревательный элемент расположен в слое цемента, то греет он именно его, а уже от нагретого цемента тепло передается ламинату. Слишком длинная получается цепочка и большие потери — подобный обогрев будет неэффективным, тем более что необходима еще и подложка — без нее срок «жизни» покрытия будет недолгим, да и звукопроницаемость будет высокой.

Итак, из сказанного выше вытекает, что выбирать нужно теплый пол под ламинат без стяжки. Собственно, распространенных вариантов три:

  • инфракрасная пленка;
  • водяной подогрев с настильной системой;
  • специальные кабельные маты для «сухой» укладки.

Каждый из этих нагревателей подходит, так как предусматривает «сухой» способ укладки. Только нужно помнить еще один момент: это покрытие боится не только сырости, но и слишком быстрого нагрева. Потому выбирать нужно только нагреватели с небольшой мощностью: 100-130 Вт/м2. И потому, что более мощные нагреватели использовать нежелательно, теплый пол под ламинат нельзя рассматривать как основной источник тепла, только как дополнительный.

Деревянная настильная система теплого пола под ламинат выглядеть может так

Единственный вариант укладываемый в стяжку, который неплохо будет сосуществовать с ламинатом, — водяные электрические теплые полы XL Pipe. Это новая система, в которой, благодаря оригинальной конструкции нагревательного элемента, стяжка прогревается равномерно. Нагреватель электро-жидкостный: в полиэтиленовой трубе во всю длину размещен семижильный нагревательный кабель, заполнена труба незамерзающей жидкостью, концы кабеля запаяны герметично. Вот и получилась смесь электрического и водяного пола. Этот нагреватель устанавливается, как водяной пол в стяжку (вполне можно уложить и в настильную систему, подняв тем самым тепловую инерционность), а подключается, как электрический к специальному терморегулятору также установленному на стене.

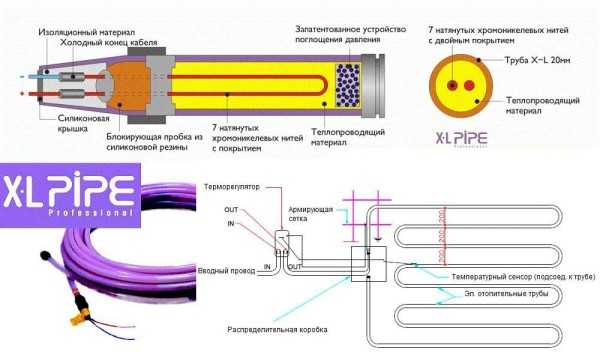

Теплый пол XL Pipe (X-L Pipe) от корейской кампании Daewoo Enertec — электро-водяной подогрев (нажмите на картинку чтобы увеличить размер)

Особенности укладки

При монтаже подогрева под этот тип напольного покрытия нужно учитывать его невысокую теплопроводность. Именно по этой причине используют специальные виды, которые от обычных отличаются повышенной плотностью. Как выбирать ламинат для теплого пола читайте тут. При всем при этом использовать можно только маломощные нагреватели, чтобы материал на покоробился и не рассохся. Но есть еще несколько секретов:

  • Чтобы компенсировать тепловое расширение, укладку покрытия начинают и заканчивают за 0,5-1 см от стен. Кроме компенсации расширения эти щели еще позволяют избежать перегрева нагревательных элементов: воздух проникает под покрытие и охлаждает их, нагреваясь сам.
  • Для лучшей вентиляции и для повышения теплоотдачи в плинтусах каждые 10-20 см делают группу небольших отверстий. Эти меры необходимы еще и для того, чтобы воздух, который расширяется при нагреве мог свободно выходить, а не вспучивал покрытие.
  • Для предотвращения образования конденсата под подложку укладывают еще слой полиэтиленовой пленки.
  • Есть и особенности выбора: он должен иметь толщину 8-10 мм и в спецификации должна стоять отметка, что это покрытие можно использовать для пола с подогревом.

Чтобы в процессе эксплуатации не возникло никаких проблем с рассыханием/набуханием, укладывать его нужно на полностью высушенный пол. Для этого проводят предварительное включение и просушку: выставляют минимальное значение на терморегуляторе примерно за 2 недели до укладки. Потом каждый день добавляют по 5оС, до тех пор, пока нагреватель не выйдет на половину номинальной мощности. За два следующих дня мощность доводят до 100%, после полного прогрева его выключают и после почти полного остывания (температура не ниже +15оС) уже можно укладывать покрытие.

Это общие рекомендации при укладке любого типа нагревателей, но у каждой из технологий есть свои правила и особенности, достоинства и недостатки. О них подробнее поговорим ниже.

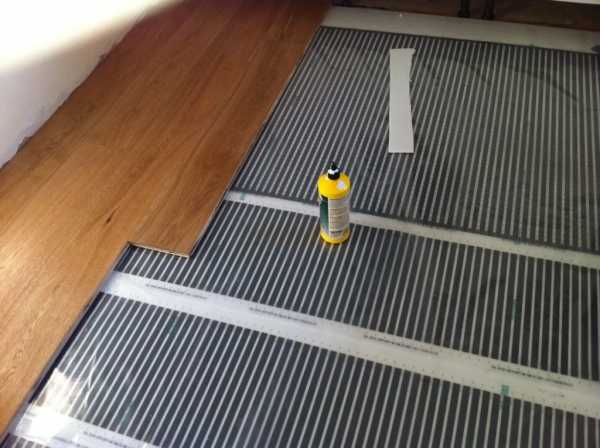

Пленочный инфракрасный нагреватель

По характеристикам это, пожалуй, самый лучший выбор теплого пола под ламинат: он имеет небольшую мощность, прогревает покрытие равномерно, легко и быстро монтируется и эффективно передает тепло. Если основание у вас ровное,  технология укладки совсем проста. Но есть один существенный недостаток: пленочные инфракрасные нагреватели стоят довольно много. Их средняя цена — 70-80$ за квадрат. Плюс к этому нужно будет приобрести терморегулятор и датчик температуры — без них система будет неэффективной.

Инфракрасный теплый пол под ламинат укладывали многие. По отзывам — греет прекрасно

Но приятным моментом является, то, что пленочный теплый пол под ламинат монтируется очень быстро. Если основание ровное, степень теплоизоляции хорошая,  то нужно просто развернуть рулон пленки, разложить его по плану, соединить в необходимых местах токопроводящие шины, а  провода завести на установленный на стене терморегулятор. В выбранном месте под пленкой нужно расположить датчик, провода от него тоже подключить к терморегулятору. Вот, собственно и вся укладка. Несложная технология. После подключения электропитания можно проводить тестовое включение. И, если все нормально, настилать подложку и класть покрытие. Только подложку тоже нужно выбирать с умом: пробковая не подойдет — она имеет очень низкую теплопроводность, лучше — одна из синтетических.

Порядок укладки инфракрасного теплого пола под ламинат

Чтобы увеличить эффективность подогрева ламината, под инфракрасный нагреватель рекомендуют уложить слой металлизированного теплоизолятора. Он, во-первых, уменьшит теплопотери, а во-вторых, блестящий слой отразит большую часть тепла, направленного вниз, чем увеличит эффективность обогрева.

Если вас заинтересовал этот вариант, подробнее о пленочных теплых полах читайте тут.

Водяной подогрев

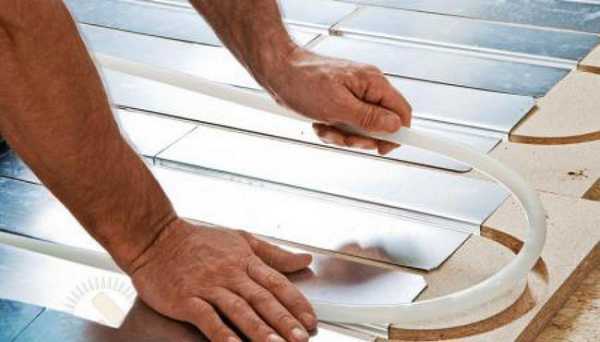

Под ламинат хорошо подходит только настильный способ монтажа. Эта технология появилась не так давно и является отличным способом «сухой» установки многих систем. Настильная система предполагает использование специальных матов с желобами, в которые укладывают трубы водяного пола. Маты могут быть полистирольными и деревянными (вернее из продуктов переработки древесины — ОСБ (OSB) и ДВП).

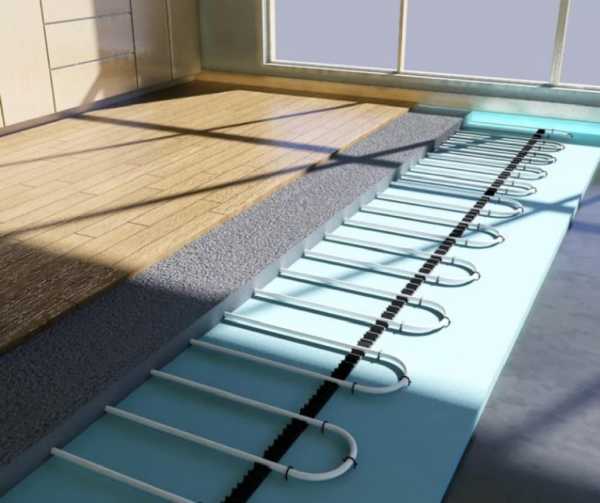

Водяной теплый пол без стяжки — полистирольная настильная система с металлическими пластинами для лучшей теплоотдачи

Водяной теплый пол под ламинат без стяжки монтируется вообще элементарно: на ровное основание (черновой пол) укладываются маты настильной системы. Между собой они соединяются замками, которые чаще всего построены по привычному принципу шип-паз. В вырезанные канавки по разработанной заранее схеме укладываются трубы. На этом процесс можно считать оконченным: можно подключать трубы к коллектору и приступать к укладке покрытия. Но. И пенополистирол и ДВП/ОСБ имеют низкую теплопроводность и нагреваться ламинат будет слабо. Потому на маты укладывают еще специальные металлические пластины, которые в разы повышают эффективность обогрева пола. Вот такая система и будет самой экономичной: и монтажные и эксплуатационные затраты невелики, да еще и на теплоизоляторе сэкономить можно оба материала матов плохо проводят тепло. Такая система и монтируется быстро и экономна в эксплуатации.

Водяной теплый пол под ламинат без стяжки — полистирольная настильная система с металлическими плитами для большей теплоотдачи

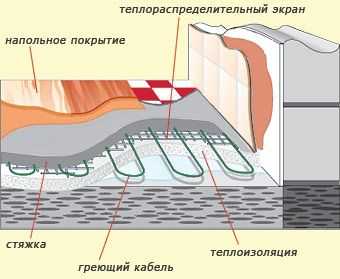

Кабельный теплый пол под ламинат

Еще некоторое время назад греющие кабели укладывались только в стяжку. Но сегодня многие производители стали выпускать кабельные маты, которые укладываются по «сухому» способу. Например, нагревательный мат Thermomat TVK-130. Это нагревательный мат из двухжильного кабеля, но прикреплен он к армированной фольге. Такое решение дает более эффективное распределение тепла по поверхности и более высокую теплоотдачу. Этот вид «Термомата» не требует никакой стяжки. Просто раскатайте его на ровную поверхность с хорошей теплоизоляцией, подключите к термостату и можно начинать монтаж ламината.

Тонкий теплый пол под ламинат -нагревательный кабельны ймат Thermomat TVK-130

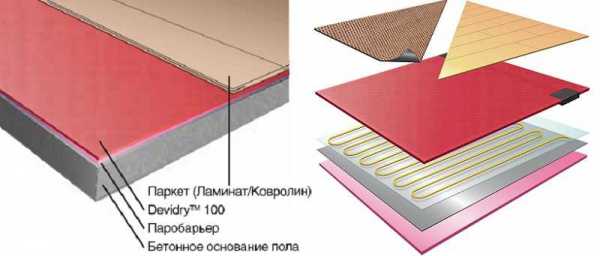

Еще один производитель — датская компания Devi (Деви) разработала специальные маты под ламинат и деревянные покрытия (доску, паркет и паркетную доску). Внешне он напоминает коврик из пенки, но состоит из двух слоев вспененного полимера, между которыми расположен нагревательный кабель и слой фольги. Этот вид электрического теплого пола под ламинат называется Devidry. Просто раскатываете коврики, заполняя все пространство комнаты. Неотапливаемую площадь закрываете специальными матами «Деви» для заполнения (они тепла не выделяют, а выравнивают поверхность, чтобы покрытие «не гуляло»). Потом токопроводящие коврики соединяете идущими в комплекте контактами, подсоединяете провода и заводите их на терморегулятор. Вот и все.

Электрический теплый пол своими руками под ламинат с матами Devidry — это очень просто

Но фирма Devi не ограничилась одними матами. Она разработала еще систему Devicell для установки греющего кабеля «сухим» методом. Это полистирольные плиты, на которых закреплены металлические пластины. В них есть специальные пазы для укладки греющего кабеля (резистивного или саморегулирующегося — без разницы).

Укладка теплого пола под ламинат с системой Devicell займет несколько часов

Схема укладки идентична той, которая используется в настильных системах: раскладываете пластины, по выбранной схеме («змейка» или «улитка» и их разновидности) укладываете кабель. После того, как выполнили электрическое подключение и проверку, можно на подложку укладывать покрытие.

Но на теплый пол укладывать можно не любой ламинат, а только специальный. Как его правильно выбрать читайте в статье «Выбираем напольные покрытия на теплый пол», часть информации о механической прочности присутствует в этом видео.

Итоги

Даже фирмы, которые торгуют напольными покрытиями, на вопрос «Можно ли укладывать теплый пол под ламинат» отвечают: под специальные типы — можно. Но при этом нельзя нагревать их выше 27оС. Потому подогрев пола будет служить большей частью для комфорта, а не для отопления.

Для более эффективного использования теплый пол под ламинат устанавливают без стяжки (теплые полы в стяжке использовать можно тоже, но тратить на обогрев придется больше энергоносителей, а значит и платить за это удовольствие нужно будет больше). Стандартных решений только два: инфракрасные пленки и водяной пол с настильной системой. Но есть еще специально разработанные кабельные маты и оригинальные подложки, которые позволяют сделать покрытие теплым при помощи греющих кабелей «сухим» способом.

teplowood.ru

видео-инструкция по монтажу своими руками, цена, фото

Обустройство теплого пола является одним из наилучших способов повысить уровень комфорта в помещении. Но в процессе монтажа теплого пола могут возникнуть различные сложности: к примеру, правильно уложить электрический теплый пол под ламинат не так-то просто.

Вот почему мы решили посвятить эту статью особенностям выбора и монтажа электрического пола в комнатах, где планируется укладка ламината.

Монтаж ламината поверх пленочного пола

Теплый пол в вашем доме

Преимущества теплых полов

Теплые полы становятся привычным элементом отопления в наших квартирах.

Схема теплого пола

И это неслучайно, ведь теплый пол обладает рядом преимуществ:

  • Во-первых, теплый пол создает комфортный микроклимат в вашем доме. В отличие от традиционных обогревателей, электрический теплый пол нагревает самые холодные зоны в вашей квартире: напольное покрытие и нижние слои воздуха.
  • Во-вторых, электрические теплые полы достаточно экономичны. Применение высокоэффективных технологий обогрева позволяет существенно экономить электроэнергию – а значит, и средства.
  • В-третьих, теплый пол не меняет внешний вид помещения – чего не скажешь о чугунных радиаторах парового отопления.

Как видите, аргументов в пользу теплого пола достаточно. Теперь давайте разбираться – какой же теплый пол можно укладывать под ламинат?

Разновидности электрического теплого пола

Ламинат сегодня является одним из наиболее популярных напольных покрытий. Вот почему большинство производителей теплых полов конструируют их таким образом, чтобы нагревательные элементы можно было уложить под ламинат.

Для укладки под ламинат подходят следующие разновидности электрических теплых полов:

  • Нагревательный кабель

    Кабельный теплый пол. В этой разновидности теплых полов нагревательным элементом выступают специальные кабели, которые благодаря высокому сопротивлению активно обогревают пол, расположенный над ними.

  • Нагревательные маты – фиксируются на основании с помощью плиточного клея.
    Не требуют обустройства стяжки, обладают фиксированной мощностью около 150 Вт/м2.
  • Инфракрасный пленочный пол. Одна из моделей теплого пола, которая «дружит» с ламинатом лучше всего.
    Минимальная толщина нагревательных элементов (на фото) не увеличивает высоту пола, а особенности тепловыделения препятствуют температурной деформации панелей ламината.

Пленочный пол

Маркировка ламината под теплый пол

Конечно, это только самая общая классификация – и сегодня на рынке представлено множество моделей электрических теплых полов, пригодных для монтажа под ламинат.

Впрочем, немаловажную роль в успехе обустройства теплого пола играет выбор ламината: инструкция должна содержать указание о том, что данная модель ламината может быть использована совместно с системами теплого пола.

Монтаж теплого пола

Одним из плюсов электрического теплого пола является его достаточно простой монтаж.

Ниже мы приведем инструкцию по монтажу теплого пола на примере пленочной инфракрасной системы:

  • Основание для теплого пола очищаем, и поскольку поверх него планируется укладка ламината – выравниваем.
  • На выровненное основание укладываем теплоотражающий рулонный материал (изолон или аналогичный).

Совет!

Листы теплоотражающего материала рекомендуем склеивать между собой строительным скотчем – так они не будут разъезжаться ни при монтаже теплого пола, ни при укладке ламината.

  • Поверх изолона укладываем нагревательную пленку медной полосой вниз. Полотна пленки также прихватываем скотчем.
  • Контактные зажимы устанавливаем на медную полосу и зажимаем плоскогубцами. Изолируем все контакты и места среза пленки битумной изоляцией (как правило, идет в комплекте с теплым полом).

Укладка пола на изолон

  • Устанавливаем терморегулятор, прокладываем провода и подсоединяем их к зажимам.
  • Отдельно устанавливаем и подключаем термодатчик.

После первого подключения и тестирования системы можно начинать работы по укладке ламината.

Обратите внимание!

Кабельный теплый пол монтируется несколько сложнее и дольше, так как нагревательные кабели укладываются в стяжку.

Укладка ламината на теплый пол

Монтаж ламината на кабельный пол

Кабельные электрические теплые полы под ламинат имеют одну особенность: поверх нагревательных кабелей укладывается стяжка. Она, во-первых, защищает нагревательные кабели от повреждений, а во-вторых, способствует равномерному распределению тепла.

Но здесь возникает одна сложность:

  • Как правило, под ламинат укладывается тепло- и звукоизоляционная подложка. Но в случае с теплым полом подложка скорее вредит: она препятствует прохождению тепла от нагревательных кабелей к поверхности пола.
  • В такой ситуации можно отказаться от подложки  – если вас не смущает, что ламинат будет достаточно «шумным».
  • Если же звукоизоляция является для вас важным фактором, то можно поступить следующим образом: поверх нагревательных кабелей кладем более тонкую стяжку, а поверх нее – укладываем подложку не толще 3 мм.
    В этом случае шумоизоляционные характеристики сохранятся – а тепло будет проходить к полу в достаточном количестве.

Подложка поверх теплого пола

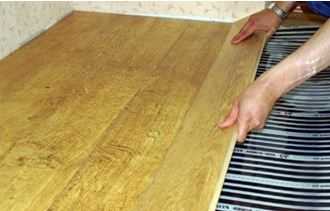

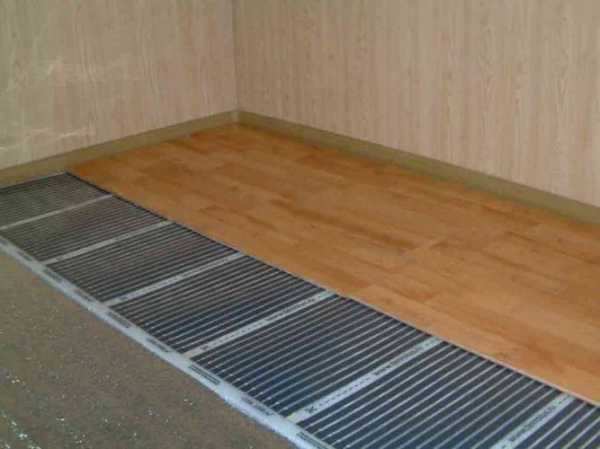

Монтаж ламината на пленочный пол

Пленочный теплый электрический пол под ламинат гораздо более удобен. Во-первых, как мы уже отмечали, тонкая пленка не способствует подъему уровня пола. Во-вторых, такой теплый пол не требует обустройства стяжки, потому все работы по его обустройству, включая саму укладку ламината, можно завершить за день.

Укладка ламината поверх пленочного пола своими руками имеет ряд особенностей:

  • Там, где планируется установка тяжелой мебели, нагревательную пленку лучше убрать.
  • Поверх нагревательной пленки под ламинат рекомендуется уложить толстый полиэтилен (80 мкм и более). Эта пленка должна защитить нагревательные элементы от попадания на них жидкости.

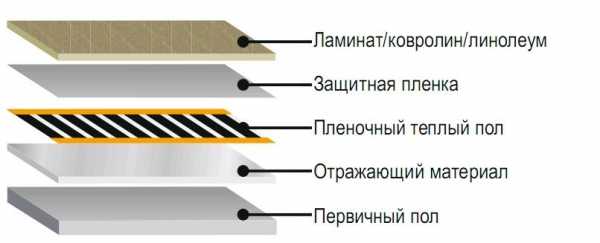

Последовательность элементов при монтаже пленочного пола под ламината

  • Вместо полиэтиленовой пленки можно использовать специальную теплопроводящую подложку под ламинат. Конечно, цена такой подложки выше, чем полиэтилена – но и тепло она проводит гораздо лучше.
  • Когда пленка уложена, можно приступать к монтажу ламината по технологии, показанной на видео.



Обратите внимание!

Монтируя ламинат поверх системы теплого пола, очень важно оставлять зазор между ламинатом и стеной.

Этот зазор не только обеспечит вентиляцию, но и даст возможность ламинату двигаться вследствие температурных деформаций.

Укладка ламината на теплый пол

Как видите, теплые электрические полы под ламинат укладывать можно, и при этом – вполне успешно. Главное – правильно подобать систему теплого пола, выбрать ламинат, допускающий работу с такой системой, и смонтировать оба элемента с соблюдением правил!

master-laminata.ru

монтаж своими руками, видео уроки, схемы

Ламинат пользуется популярностью благодаря эстетической привлекательности, хорошей прочности и устойчивости механическим повреждениям. Напольное покрытие на 90 % состоит из древесины, которая требует повышенного внимания при эксплуатации. Благодаря современным технологиям, укладка ламинированных панелей на бетонное основание осуществляется вместе с электрическим ИК-полом. Схема не выглядит слишком сложной, поэтому с работой можно справиться своими силами.

Оглавление:

  1. Преимущества и недостатки ИК-пленки
  2. Технология монтажа своими силами
  3. Рекомендации по укладке
  4. Цена популярных марок

Особенности инфракрасного теплого пола

В основу положен принцип ИК-излучения. Структуру пленки составляет тонкое полотно из полиэстера с нанесением меди, серебра и карбона (графитовой пасты). Сверху находится защитное покрытие. Электрический ток проходит через медный слой и попадает на графитовую полосу (термические элементы), испускающую инфракрасные волны. Длинноволновое излучение нагревает окружающие предметы, а они отдают тепло в воздух.

ИК-пленку размещают на бетон, укрытый теплоизолирующим материалом. Сверху накрывают полиэтиленом, после чего монтируют ламинат. Пол равномерно нагревает помещение, и комфортная температура сохраняется в том месте, где находится человек.

Плюсы и минусы теплых полов

Достоинства:

1. Простая схема – при подключении системы не требуется приобретение дополнительного оборудования. С монтажными работами может справиться даже непрофессиональный человек.

2. Безопасность – риск короткого замыкания или пожара сводится к нулю. Электромагнитное излучение отсутствует.

3. Высокая скорость монтажа – чтобы уложить теплый пол на бетон, понадобится не более 2 часов. Выполняется без использования клея, заливки стяжки и укладки подложки на перекрытие.

4. Незначительное уменьшение высоты потолков – минимальная толщина пленки и отсутствие стяжки не сокращают полезную площадь комнаты.

5. Универсальные условия эксплуатации – теплый ламинат можно уложить на бетонный пол даже в помещениях с высоким уровнем влажности (кухня, ванна, санузел, бассейн). Во время работы не требует специального ухода.

6. Широкие возможности установки – можно смонтировать на любом основании: на стене, потолке, зеркале, картине, ковре.

7. Высокий уровень КПД – показатель достигает 97 %, что несравнимо с другими видами отопительных систем.

8. Стабильность – параллельное соединение нагревательных элементов обеспечивает бесперебойную работу. В случае механических повреждений из строя выходит только определенная секция или полоса.

9. Долговечность – не боится коррозии и разрушений. Минимальный срок эксплуатации составляет 50 лет.

10. Экологическая чистота – ламинат, уложенный на бетонную стяжку с теплым электрическим полом, не выделяет токсические вещества. Отопительная система обеспечивает в помещении микроклимат, благоприятно влияющий на здоровье обитателей.

По отношению к ламинату инфракрасная пленка является наиболее щадящим вариантом. Ее можно уложить прямо на бетонное основание и сразу запускать в работу. При эксплуатации полностью исключаются резкие перепады температур, которые пагубно отражаются на покрытии.

Недостатков немного, приложив небольшие усилия, их можно частично нейтрализовать или свести на нет.

  • Дороговизна оборудования – укладка покрытия на бетон обходится значительно дороже других отопительных систем, зато окупается всего за 2-3 года.
  • Высокие ежемесячные расходы – конструкция настроена на экономичное потребление энергии. Суммы платежек можно снизить на 25-30 %, если подобрать рациональный режим обогрева для каждой конкретной ситуации.
  • Повышенные требования к основанию – чтобы не повредить тонкую пленку, бетонный пол под ламинат должен быть безупречно ровным.

Инструкция по монтажу

1. Подготовка:

  • Снять старое напольное покрытие и выровнять, плоскость должна быть чистой и сухой. При необходимости демонтировать трубы и радиаторы.
  • Уложить тонкий слой пароизоляции, располагая полотна с захлестом на 15-20 см. Закрепить при помощи скотча.
  • Сверху расположить плотный теплоизоляционный материал отражающей стороной вверх, прикрепить двухсторонним скотчем. Соединить термополосы между собой. Для инфракрасного пола нельзя использовать подложку на основе алюминиевой фольги.
  • Определить место для терморегулятора. Он должен находиться рядом с проводкой. Если проектом предусмотрен встраиваемый прибор, то для него и подводящих проводов в бетоне делаются штробы. Для накладного прибора требуется установка пластикового короба.

2. Укладка:

  • Разрезать на части инфракрасную пленку. При ширине 0,5 м допускается максимальная длина полотна 13 м, для 0,8 – 10, для 1 – 7 м. Чтобы количество разрезов и точек подключения было минимальным, рекомендуется располагать термополосы по длине помещения.
  • Уложить термопленку медной стороной вниз, отступив от стены на 50-100 мм. Допустимое расстояние между элементами составляет не менее 10 мм, нельзя накладывать их друг на друга. Чтобы сократить длину проводов, полосы желательно располагать контактами к той стене, на которой запланирован терморегулятор.
  • Прикрепить полотно к термоотражающему материалу малярным скотчем. Это делается для того, чтобы в дальнейшем не допустить смещения при монтаже ламината на бетонный пол. Боковые срезы закрепить скобами или саморезами.

3. Размещение проводов.

Их укладывают параллельно полосам и закрепляют в точках прохождения медных прожилок пленки. Места соединений вывести под монтажный короб или под плинтус и заизолировать. Для большей безопасности медные концы проводников залить силиконовым герметиком.

4. Подключение к сети.

Присоединить провода к терморегулятору. Для этого удобно использовать жилы разного цвета. Датчик температуры пола установить поблизости от терморегулятора и закрепить скотчем на темной стороне пленки. Кабель от прибора желательно уложить в гофрированную трубку.

Запустить терморегулятор и подождать несколько минут. За это время все сегменты должны прогреться. Если обнаружились холодные участки, нужно проверить их подключение. При помощи тестера провести дополнительный контроль всех срезов и соединений.

5. Заземление.

Операция проводится с фольгированным скотчем, которым закрепляют полотно по всей длине и диагонали. Клейкий конец закрепить на проводе.

6. Защита от повреждений.

Для этой цели используется пленка из вспененного поливинила.

7. Размещение ламинированных панелей.

После проверки системы и устранения всех неполадок можно приступать к укладке финишного покрытия. Подложка под него не требуется.

Советы по монтажу

1. Составьте план работ. Любые сомнения и вопросы лучше прояснить сразу с помощью профессионалов. Можно также воспользоваться компьютерными программами.

2. Для укладки своими руками выбирайте варианты, не требующие привлечения специалистов.

3. В каждой комнате устанавливается отдельная система отопления на перекрытие из бетона под ламинат. Например, нельзя одной секцией отапливать комнату и балкон.

4. Теплый пол не нужно монтировать в местах, занятых мебелью. Считается нормой, когда укрыто две трети площади помещения.

5. Разрезают термопленку только по специальным меткам.

6. Выполняя установку ИК-пола, не рекомендуется ходить по нему в обуви и ставить тяжелые предметы. Это может повредить полотно или соединительные провода.

7. Если бетонный пол граничит с сырым подвалом или грунтом, используют дополнительную гидроизоляцию.

8. Нельзя монтировать при помощи шурупов или гвоздей.

9. Запрещено размещать возле печки, камина или электрического обогревателя.

10. Не рекомендуется укладывать ИК-пленку при минусовой температуре.

11. В целях экономии проводов термодатчик лучше располагать в центральной части конструкции.

12. После монтажа ламината на бетон следует в течение трех дней поддерживать в помещении постоянный терморежим.

С наступлением отопительного периода температуру нужно поднимать на 5-6 градусов ежедневно, пока она не достигнет оптимального значения. Поддерживать ее в течение 4 дней, затем снижать по такой же схеме – по 5-6 градусов в день до тех пор, пока температура не станет 17-20 градусов.

Стоимость пленочного пола

Марка Цена, рубли
Thermo TVK-130 2820-4150
Caleo GOLD 170 1990-3250
Global Heating Film 500-1800
Q-Term 220 225-450
Caleo GRID 1400-2530

stroitel-lab.ru

укладка и монтаж своими руками

Теплый пол

Один из наиболее популярных видов напольных покрытий сегодня – ламинат, но можно ли сделать теплый пол под ламинат? Это вполне реально! Ламинированное покрытие привлекает высокой стойкостью к влаге, устойчивостью к механическим повреждениям и высоким эстетическим качествам.

Еще недавно о теплых полах с ламинатом практически не задумывались: этот материал не слишком хорошо проводит тепло. Это было просто невыгодно. Современные технологии позволили решить этот вопрос.

Как сделать теплый пол?

Электрический теплый пол бывает кабельным, инфракрасным или пленочным. Каждый вид имеет свои особенности. Электрический с использованием кабеля достаточно редко используется под ламинат. Причина в небольшой теплоотдаче этого материала. Кабель успевает прогревать стяжку, а от стяжки нагревается сам ламинат. Подобная система невыгодна и неэффективна. Да и расход электроэнергии достаточно высокий. Такой теплый пол больше подходит под керамическую плитку, обладающую высокими теплопроводными качествами.

Монтаж инфракрасного пола

Инфракрасный  из всех названных систем больше остальных подходит для использования под ламинат. Это самый эффективный и экономичный (как в монтаже, так и при эксплуатации) вариант. Такие полы будут экологичными, безопасными для здоровья людей и для сохранности материала. Этот вариант подходит для всех типов ламината.

Инструкция по монтажу

Пленочный пол

Подготовительные работы: при необходимости убираем все трубы и радиаторы из комнаты. Снимаем старые напольные покрытия и выравниваем основание.

Теплоизоляция может быть выбрана на основе фольгированных, отражающих или других материалов. Подготовьте теплоизоляционный материал по размерам помещения и уложите металлизированной стороной вверх. Желательно соединить полосы скотчем.

Укладка инфракрасной пленки: она может лежать не на всей поверхности основания. От стен отступите около 10 сантиметров. Нельзя укладывать термопленку внахлест. Выберите наиболее удобное место для подсоединения терморегулятора. Он должен находиться рядом с проводкой. Максимальная площадь расположения терморегулятора – пятнадцать квадратных метров.

Провода должны быть уложены параллельно пленке и закреплены плоскогубцами в местах расположения медных прожилок пленки. На все места соединений выполните изоляцию. Дополнительно можно залить концы медных проводников герметиком силиконовым.

Подключение терморегулятора может быть внутренним или наружным. Для первого варианта необходимо сделать в стене углубление. Также придется проштробить в стене отверстия для проводов. Если располагать терморегулятор снаружи, потребуется установка специального пластикового короба на стене.

Активируйте терморегулятор, подсоединенный к теплому полу. Подождите несколько минут и проверьте все сегменты пола: они должны нагреться. Если есть холодные сегменты, проверьте их подключение. Дополнительно тестером проверьте все места срезов и соединений.

Заземление производят фольгированным скотчем по всей длине пленки и по ее диагонали. Конец скотча соединяется с проводом. Установка защиты  от повреждений: для этого используется поливиниловая вспененная пленка..

Советы по укладке

Предлагаем вам некоторые советы профессионалов, которые помогут при самостоятельной укладке теплого пленочного пола.

Сначала подготовьте план, по которому будете производить укладку. В этом случае лучше попросить профессиональных мастеров. Они укажут важные моменты, которые необходимо учитывать. Также можно воспользоваться специальными компьютерными программами или заказать специально выполненный под ваше помещение комплект инфракрасных полов.

  • В квартирах с невысокими потолками лучше использовать системы с небольшой высотой конструкций. Вариантов подобных систем достаточно много.
  •  Выбирайте именно те системы, которые предполагают возможность непрофессионального монтажа.
  • Обязательной используйте дополнительный слой теплоизоляции под системой подогрева пола. Это позволит теплу подниматься наверх, а не уходить вниз.
  • Используйте дополнительную гидроизоляцию пола, если он граничит с сырым погребом или грунтом.
  • Термодатчик располагайте в середине конструкции в целях экономии проводов. К тому же он должен быть в наиболее прохладном месте. Используйте для термодатчика с проводами гофротрубу.
  • Выполняйте монтаж всей конструкции, заранее учитывая возможность замены системы или ее ремонта.
  • Не используйте в разных по климату помещениях одну систему нагрева полов. Например, нельзя одной секцией прогревать комнату и балкон или лоджию.

Важные предостережения при работе с пленочными теплыми полами под ламинат:

  •  Не рекомендуется устанавливать термопленку в помещения с сильно высокой влажностью.

    Укладка ламината на нагревательные маты

  • Нельзя крепить пленочные материалы с помощью гвоздей или шурупов.
  • При установке на инфракрасный пленочный пол тяжелой мебели необходимо позаботиться о воздушных карманах.
  • Нельзя монтировать пленочный пол рядом с печкой, электрическими обогревателями, каминами и пр.
  • Нельзя в термопленке самостоятельно проделывать отверстия.
  •  Выполнять монтаж при минусовой температуре.
  • Нельзя сгибать пленку под углом 90 градусов на пятисантиметровом участке.
  • Отрезок пленки не должен превышать 15 метров.
  • Недопустим монтаж без заземления.

sdelai-pol.ru
