Монтаж теплого электрического пола – виды и правила укладки + Видео

Теплый электрический пол считается хорошей альтернативой водяному. Рассмотрим его виды и особенности работы, популярные системы на современном рынке и, конечно, монтаж – постараемся предупредить некоторые трудности, а самые сложные шаги продублируем видеоматериалами.

Разновидности теплого пола

Если кто-то уверен, что понятие “теплый” (точнее – обогреваемый) пол появилось в последнее время, то пусть приготовится удивиться: системы подобных покрытий были известны еще в доисторические времена. Так, к примеру, одно из первых упоминаний относится к Древнему Риму. Известные с 5 класса средней школы знаменитые термы были оборудованы подобным каменным покрытием, в котором с помощью каналов циркулировал горячий воздух. Подобными изобретениями могут также похвастаться известные всему миру русские и турецкие бани. Но у нас не древность, а время новых технологий, а поэтому и способы обогрева полов в нынешних квартирах ушли далеко вперед.

Система покрытия для обогрева

Сегодня никто не будет уже тянуть трубы под паркетом и наполнять их паром. Идея, поданная древними, видоизменилась и существует в качестве теплых полов с циркулирующей водой или нагревательным кабелем. Если вкратце, то система водяного отопления представляет собой систему гибких труб, проложенных под верхним слоем напольного покрытия, а принцип действия тот же, что и у обыкновенных чугунных радиаторных батарей, установленных под окнами. Кстати, подключение к центральному отоплению – один из способов функционирования подобного пола. Второй способ повышения температуры под ногами – с помощью нагревательного электрического кабеля. На его описании мы и остановимся, разберем, как проходит установка, не обойдемся и без многочисленных видеороликов.

Какой бывает технология нагрева кабельного пола?

Подсознательная боязнь того, что, несмотря на все гарантии надежности, полы с водяным подогревом могут затопить если не вас, то соседей снизу, заставляет отдать предпочтение именно второму варианту. Самое сложное – укладка, которая связана с протяжкой электрического нагревательного кабеля. Здесь необходимо точно выдержать расстояние между “шагами” провода и обращаться с ним довольно осторожно, не допуская повреждений изоляционной оплетки и центрального провода. После укладки нагревательного элемента в соответствии с инструкцией производится его заливка бетоном (толщина слоя 3–5 см). Мощность электрического кабеля может достигать 18 Вт на 1 м. Вот и все. Монтаж на словах кажется элементарным и понятным.

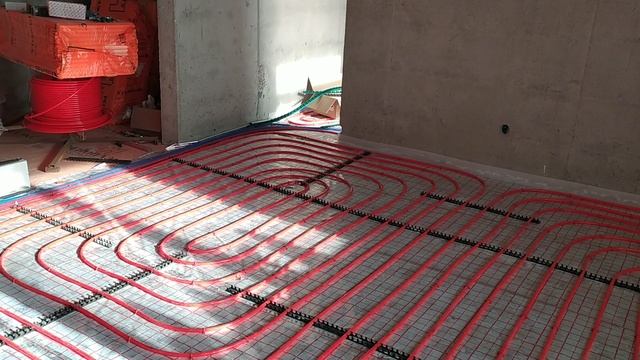

Полы с водяным подогревом

Провод также возможно применять и с деревянным полом. В этом случае максимальная мощность обогревающей системы должна давать максимум 10 Вт на 1 м.

Более современные технологии позволяют уже не устраивать танцы с бубнами при укладке одиночного нагревательного элемента, замеряя линейкой сантиметры между витками. Значительным прогрессом стал монтаж теплого пола с армированной сеткой. Он представляет собой широкую ленту из ячеистого материала, внутри которого змейкой уложен кабель. Удобство состоит в том, что не надо мучиться, разматывая бухту с проводом, выписывая им зигзаги. Вы просто разматываете рулон, отрезаете куски ленты нужной длины, а потом соединяете между собой концы электрического кабеля, расположенные под сеткой. Этот вид теплого пола еще носит название “матовый”, потому что покрытие скрепленных друг с другом армированных частей действительно создают этакий слой, похожий на циновку.

Монтаж теплого пола с армированной сеткой

И, наконец, более позднее и, можно сказать, совершенное изобретение – инфракрасный пол. Он состоит из двух слоев полиэстера, между которыми находятся нагревательные электрические полоски из углерода. По виду пленка напоминает солнечные элементы. Толщина ее всего 0,5 мм, то есть немногим больше, чем лист бумаги. Фиксируется она как обыкновенная наклейка, на любой ровной поверхности. Это самый простой способ монтажа, его по силам сделать каждому из нас, причем не надо ждать, когда застынет стяжка. Напольное покрытие стелется, и на него сразу же можно ставить мебель. Еще преимущество инфракрасного электрического теплого пола в том, что он является самой экономичной и энергосберегающей альтернативой другим вариантам.

Особенности укладки теплого пола на электричестве

Если с последним видом теплых электрических полов особых проблем в области установки не предвидится, то укладка первого и второго потребуют сноровки. Разберем общую последовательность монтажа кабельного подогрева.

Как сделать укладку теплого электрического пола — пошаговая схема

Шаг 1: Подготовка

Начнем с того, что все манипуляции с полом принято проводить только после того, как будет закончен ремонт потолка и стен. Монтаж следует проводить на чистом основании и лучше, чтобы оно было как можно ровнее. Поэтому все выметаем, протираем, а если придется, то и равняем, хоть мы и будем делать стяжку. Ее качество важно для будущего напольного покрытия, а вот для укладки кабеля тоже очень желательна поверхность без перепадов. После этого нужно по контуру пройтись теплоизоляционной лентой толщиной не более 1 мм. Можно использовать любой искусственный материал. Так мы изолируем стены от нагреваемой в будущем стяжки. Принцип нанесения ленты можно увидеть на нашем видео. Естественно, вам не должны мешать плинтуса, но к этому моменту вряд ли вы их успели поставить.

Шаг 2: Изоляция

После гигиенических и уравнительных процедур приступаем к укладке подложки из теплоизоляционного материала. Это нужно для того, чтобы тепло от кабеля шло вверх, ровным потоком и ни в коем случае не обогревало потолок соседа снизу. В качестве такой основы используется специальный материал с отражающим серебристым покрытием. Для квартир, расположенных в многоэтажных домах, толщина подобной изоляции в 3–4 мм будет вполне достаточной. Закрепляется материал с помощью степлера и монтажного скотча. Главное – чтобы стыки между листами были минимальными, а сами они не перекосились во время укладки. Кстати, если вы задумали монтаж теплых полов с кабельным нагревателем в частном доме, теплоизоляцию можно брать и толще.

Укладка подложки из теплоизоляционного материала

Шаг 3: Растяжка кабеля

Затем происходит укладка кабеля, который фиксируется на поверхности теплоизолятора специальными зажимами. Здесь могут быть и вариации. Так, к примеру, одна технология предусматривает этап укладки гидроизоляционного слоя поверх теплоотражающего материала, по другой – нагревательный кабель располагают на слой пластика, а сверху закрепляют полиэтиленовыми полосами. Вполне возможны и иные разновидности работ, поэтому здесь можно сказать только одно: внимательно читайте инструкцию. И, естественно, такой этап работы не остался без демонстрационного видеоролика, ознакомьтесь.

Важно отметить, что если решено производить монтаж армированного кабеля, то проблем никаких возникать не должно, а вот при использовании одиночного нагревательного провода необходимо учесть следующие параметры:

  • шаг электрического кабеля для теплого пола при укладке должен составлять 80–150 мм;
  • расстояние от стены до провода – 50–100 мм, от водопроводных и газовых труб – 100–150 мм;
  • изгиб кабеля при монтаже не допускается меньше, чем 50 мм;
  • соединения проводов обязательно находятся в зоне, где залита стяжка.

Шаг 4: Стяжка

Дальше следует заливка кабельного нагревателя слоем стяжки, сразу напольное покрытие или влагоизолирующий слой. Тут надо смотреть на множество факторов: диаметр провода, характеристика помещения, этажность, материал пола и так далее. По большому счету, на этом основная работа по монтажу кабельного пола заканчивается. Далее следует установка термостата и системы управления. Там есть свои тонкости, которые также указаны в технической документации, а как это будет происходить в общих чертах, посмотрите на прикрепленном видео. Одно только правило неизменно: проверка работоспособности теплого пола длится около суток. Если все функционирует нормально, можно приступать к заключительной части.

Заливка кабельного нагревателя слоем стяжки

Следует также заметить, что при заливке стяжки может поджидать маленький, но весьма неприятный подвох: частички воздуха при нарушении пропорции веществ для приготовления раствора, могут образовать «поры», которые способны оказать негативное воздействие на кабель, и тот вполне может перегреться. Чтобы такого не произошло, некоторые хитрые строители при монтаже применяют добавку в виде клея ПВА в пропорции 1 кг вещества на 1 мешок цемента. Благодаря такому «компоту», слой становится практически монолитным, и тепло, исходящее от нагревательного элемента, направляется строго по назначению.

Шаг 5: Отделка

Теперь остается окончательная отделка. Если полы готовились под плитку, то предстоит финишная заливка бетонной стяжки. Потом остается дождаться, когда она окончательно высохнет. Тут есть один неприятный момент: в зависимости от сорта материала, применявшегося для заливки, придется очень долго ждать, когда он затвердеет. Иной раз на это уходит от 20 до 30 дней! Но не ужасайтесь сразу, а просто просчитайте все варианты. Промышленность не стоит на месте, и, вполне возможно, скоро появятся материалы, благодаря которым стяжка сохнет гораздо быстрее. Наконец наступает момент, когда уже можно делать окончательное покрытие. Будет это плитка, линолеум, ламинат или ковролин – уже дело ваше.

Самые популярные системы теплых электрических полов

Если каких-то семь-восемь лет тому назад российский рынок был представлен тремя системами (“Теплолюкс”, “Теплодор”, “Кейлит”), то в наше время список фирм, чья продукция устанавливается домах и квартирах, значительно пополнился. Конечно, обо всех рассказать не получится, но о некоторых упомянуть все-таки лишним не будет.

Электрическая нагревательная система «Теплолюкс»

Три буквы AEG уже многие из вас наверняка видели, когда посещали магазины бытовой техники. Да-да, это именно те ребята, которые в начале ХХ века изобрели холодильник, а спустя еще 50 лет – первую автоматическую стиральную машину! Теперь, помимо умных приборов, их фирма освоила выпуск оборудования для утепления полов, у которого есть свои особенности:

  • необязательна установка бетонной стяжки;
  • не требуется настил влагозащитного слоя;
  • толщина устанавливаемого слоя армированного мата всего 3 мм;
  • самоклеящаяся основа, исключающая применение дополнительного крепежа;
  • тефлоновое покрытие проводников, увеличивающее срок гарантийной эксплуатации.

Армированные маты для утепления полов

Legrand – знаменитый французский производитель, специализирующийся на выпуске электробытовых приборов. Загляните в ближайший к вам магазин Leroy Merlin, и вас поразит обилие розеток, фонариков и принадлежностей с этой маркировкой. Как оказалось, в их каталоге тоже есть покрытия для подогрева полов, и у них имеются свои достоинства – эстетичность, простота, надежность.

Не отстают от европейских производителей и корейцы. Так, фирма RHE/GT представляет в России систему обогрева напольных покрытий под названием Excel. Несмотря на”эксклюзивное” название, продукцию можно назвать уникальной, и вот почему:

  • основа – карбоновые стержни, что позволяет значительно экономить электроэнергию;
  • автоматически регулирует нагрев;
  • технология укладки не предъявляет жестких требований к покрытию, которое будет находиться над теплыми электрическими полами в дальнейшем;
  • ионизирует воздух;
  • идеален для системы “умный дом”.
  • Автор: Михаил Малофеев
